Паять это. Паять: соединение деталей с помощью расплавленного металла — искусство пайки

Что такое пайка. Как правильно паять электронные компоненты. Какие инструменты нужны для пайки. Виды припоев и флюсов для пайки. Основные техники и приемы пайки. Типичные ошибки при пайке.

Что такое пайка и для чего она используется

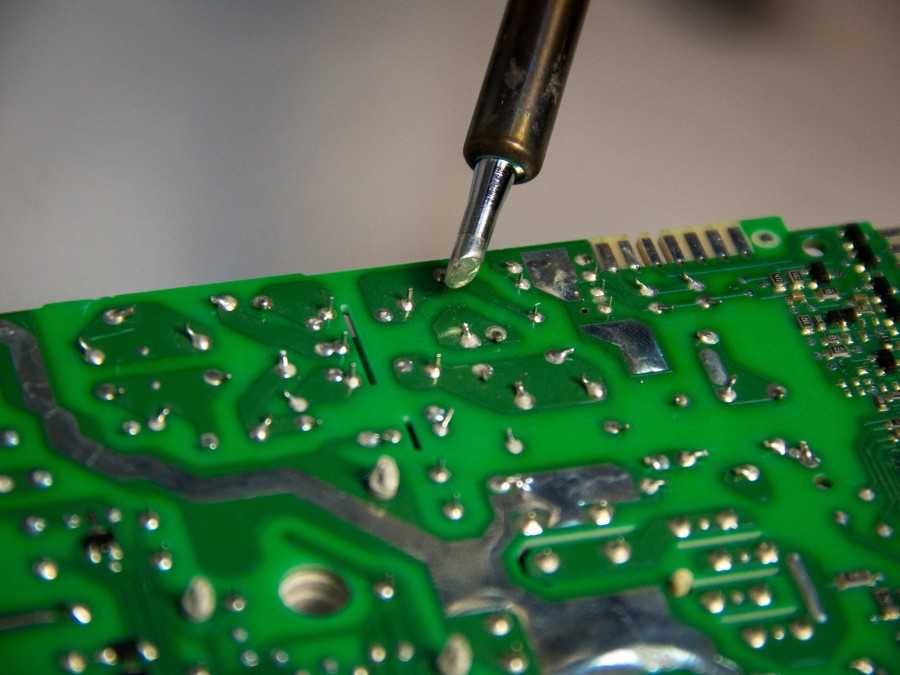

Пайка — это процесс соединения металлических деталей с помощью расплавленного припоя. При пайке припой нагревается до температуры плавления и заполняет зазор между соединяемыми деталями, образуя после остывания прочное неразъемное соединение.

Основные области применения пайки:

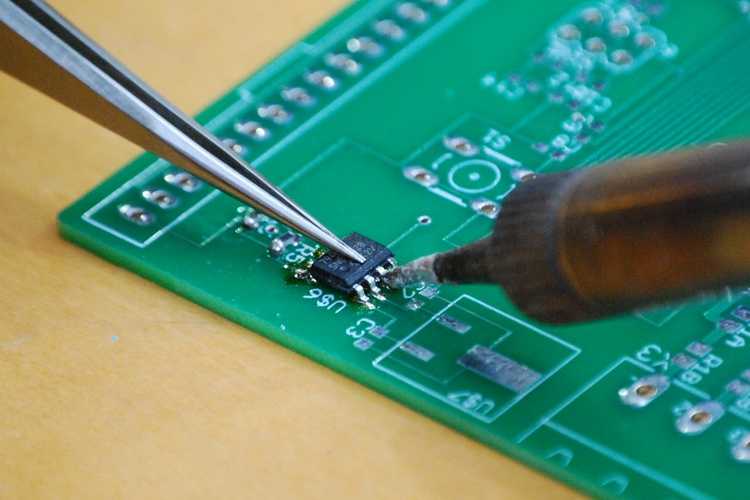

  • Монтаж электронных компонентов на печатные платы
  • Соединение проводов и кабелей
  • Ремонт электронной техники
  • Изготовление ювелирных изделий
  • Пайка труб в сантехнике
  • Ремонт радиаторов и других автомобильных деталей

Пайка позволяет получать прочные и герметичные соединения, обладающие хорошей электропроводностью. При этом сам процесс пайки относительно прост и не требует дорогостоящего оборудования.

Необходимые инструменты и материалы для пайки

Для выполнения пайки необходим следующий минимальный набор инструментов и расходных материалов:


  • Паяльник или паяльная станция
  • Припой (в виде проволоки или прутков)
  • Флюс (канифоль, паяльная паста)
  • Губка для очистки жала паяльника
  • Пинцет
  • Кусачки
  • Отвертка

Для более сложных работ могут потребоваться дополнительные инструменты: оловоотсос, держатель плат, увеличительное стекло, термопинцет и др.

Типы припоев для пайки

Припой — это металлический сплав с низкой температурой плавления, используемый для соединения деталей при пайке. Основные типы припоев:

  • Оловянно-свинцовые припои (ПОС-61, ПОС-40 и др.) — классические припои, обеспечивающие качественную пайку. Содержат свинец, поэтому экологически небезопасны.
  • Бессвинцовые припои (SAC305, SN100C) — современные экологичные припои на основе олова, серебра и меди. Имеют более высокую температуру плавления.
  • Низкотемпературные припои — для пайки чувствительных к нагреву компонентов.
  • Серебросодержащие припои — обладают повышенной прочностью и электропроводностью.

Выбор припоя зависит от материала соединяемых деталей, требований к прочности и электропроводности соединения.


Основные этапы процесса пайки

Процесс пайки электронных компонентов обычно включает следующие основные этапы:

  1. Подготовка рабочего места и инструментов
  2. Зачистка и обезжиривание соединяемых поверхностей
  3. Нанесение флюса на места пайки

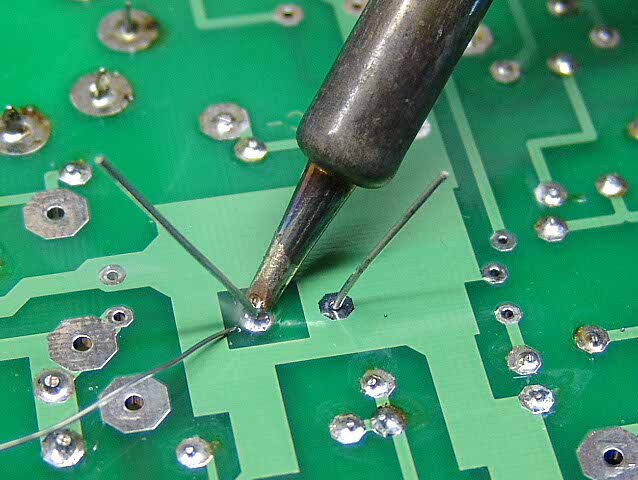

  4. Прогрев соединяемых деталей паяльником
  5. Подача припоя в зону пайки
  6. Формирование галтели припоя
  7. Охлаждение и контроль качества соединения
  8. Удаление остатков флюса

Соблюдение правильной последовательности и техники выполнения этих этапов позволяет получить качественное паяное соединение.

Правила безопасности при пайке

При выполнении паяльных работ необходимо соблюдать следующие правила безопасности:

  • Работать в хорошо проветриваемом помещении
  • Использовать защитные очки
  • Не прикасаться к нагретым частям паяльника и свежеспаянным соединениям
  • Не допускать попадания расплавленного припоя на кожу
  • Не вдыхать паров флюса и припоя
  • Использовать подставку для паяльника
  • Отключать паяльник от сети после завершения работы
  • Мыть руки после пайки

Соблюдение этих простых правил позволит избежать ожогов и отравлений при пайке.


Типичные ошибки начинающих при пайке

Начинающие радиолюбители часто допускают следующие ошибки при пайке:

  • Использование слишком большого количества припоя, приводящее к образованию шариков и перемычек
  • Недостаточный прогрев соединяемых деталей, из-за чего припой плохо растекается
  • Длительный перегрев компонентов, приводящий к их повреждению
  • Использование загрязненного или окисленного жала паяльника
  • Неправильный выбор мощности паяльника для конкретной работы
  • Отсутствие флюса или его недостаточное количество
  • Неаккуратное удаление остатков флюса после пайки

Избегание этих ошибок и отработка правильной техники пайки позволят быстро освоить этот полезный навык.

Как улучшить качество пайки

Для повышения качества паяных соединений рекомендуется:

  • Использовать качественные инструменты и материалы
  • Тщательно готовить поверхности под пайку
  • Правильно подбирать температуру пайки
  • Использовать припой и флюс, подходящие для конкретных материалов
  • Соблюдать оптимальное время нагрева
  • Формировать правильную форму галтели припоя
  • Регулярно очищать и облуживать жало паяльника
  • Практиковаться на ненужных деталях

Постоянное совершенствование техники пайки позволит достичь высокого качества соединений и успешно выполнять даже сложные монтажные работы.
