Таймер задержки выключения 220в. Реле времени с задержкой выключения 220В: принцип работы, виды и применение

Как работает реле времени с задержкой выключения 220В. Какие бывают виды таких реле. Для чего используются реле с задержкой выключения. Как правильно подключить и настроить такое реле.

Принцип работы реле времени с задержкой выключения 220В

Реле времени с задержкой выключения 220В — это электронное устройство, которое позволяет автоматически отключать электрическую нагрузку через заданный промежуток времени после подачи питания или управляющего сигнала. Основные компоненты такого реле:

• Электронный таймер
• Силовое реле
• Блок питания
• Элементы управления и индикации

Принцип работы реле с задержкой выключения следующий:

1. На реле подается питание 220В
2. Силовые контакты реле замыкаются, подавая питание на нагрузку
3. Запускается отсчет заданного времени задержки
4. По истечении времени задержки контакты размыкаются, отключая нагрузку

Время задержки выключения может регулироваться от долей секунды до нескольких часов в зависимости от модели реле.

Виды реле времени с задержкой выключения 220В

Существует несколько основных видов реле времени с задержкой выключения 220В:

1. Электромеханические реле

В таких реле используется электромагнитный механизм для коммутации силовых контактов. Время задержки задается механическим способом. Преимущества: простота конструкции, надежность. Недостатки: невысокая точность, ограниченный диапазон времени.

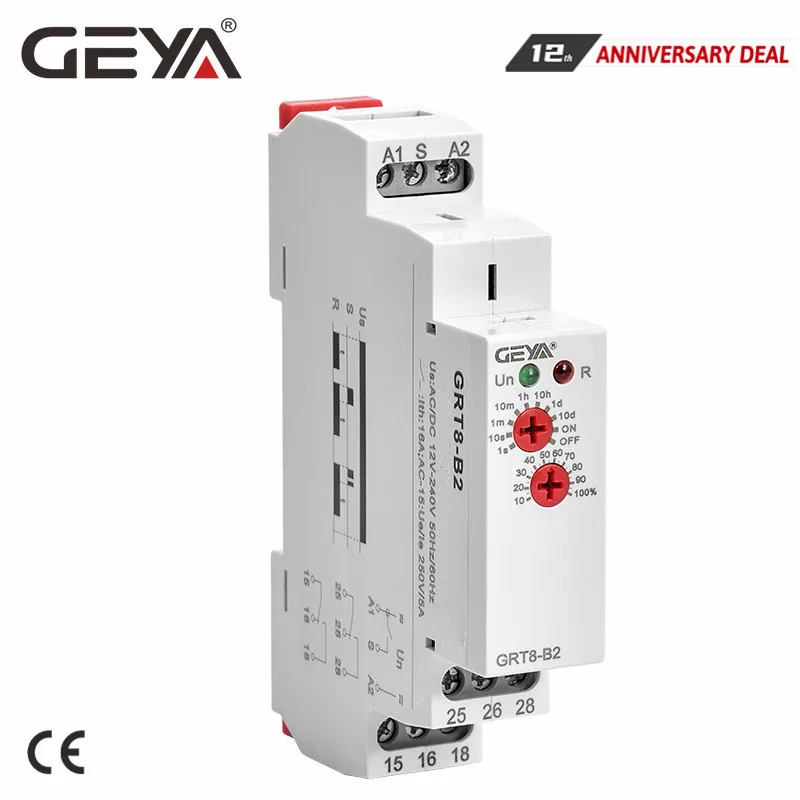

2. Электронные реле

Работают на основе электронных схем. Позволяют точно задавать время задержки в широком диапазоне. Могут иметь цифровой дисплей и кнопки управления. Преимущества: высокая точность, широкие функциональные возможности.

3. Программируемые реле

Наиболее функциональный тип. Позволяют задавать сложные алгоритмы работы с несколькими циклами включения/выключения. Часто имеют возможность программирования с компьютера.

Сферы применения реле времени с задержкой выключения 220В

Реле времени с задержкой выключения на 220В находят широкое применение в различных областях:

• Системы вентиляции и кондиционирования
• Управление освещением
• Автоматизация производственных процессов
• Системы полива и орошения
• Бытовая техника

Такие реле позволяют автоматизировать работу оборудования, экономить электроэнергию и повышать удобство эксплуатации различных устройств.

Как выбрать реле времени с задержкой выключения 220В

При выборе реле времени с задержкой выключения на 220В следует учитывать следующие параметры:

• Диапазон времени задержки
• Максимальный коммутируемый ток
• Тип управляющего сигнала
• Наличие дополнительных функций
• Тип монтажа (на DIN-рейку, в розетку и т.д.)
• Класс защиты корпуса

Важно подобрать реле с подходящими характеристиками для конкретной задачи. Например, для управления мощной нагрузкой потребуется реле с высоким коммутируемым током.

Подключение и настройка реле времени с задержкой выключения 220В

Процесс подключения и настройки реле времени включает следующие этапы:

1. Отключение питания на участке электроцепи

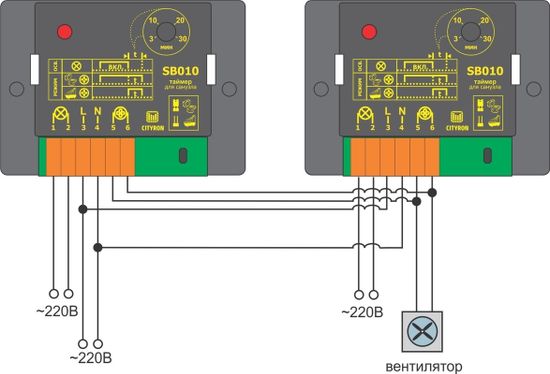

2. Монтаж реле согласно схеме подключения
3. Подключение питания и нагрузки к соответствующим клеммам
4. Настройка времени задержки с помощью регуляторов или кнопок
5. Проверка работоспособности реле

При подключении важно соблюдать правила электробезопасности и следовать инструкции производителя реле.

Преимущества использования реле времени с задержкой выключения 220В

Применение реле времени с задержкой выключения 220В дает ряд преимуществ:

• Автоматизация процессов включения/выключения оборудования
• Экономия электроэнергии за счет отключения неиспользуемых устройств
• Повышение безопасности эксплуатации электроприборов
• Увеличение ресурса работы оборудования
• Возможность создания сложных алгоритмов управления

Эти преимущества делают реле времени с задержкой выключения востребованным элементом во многих системах автоматизации.

Популярные модели реле времени с задержкой выключения 220В

На рынке представлено множество моделей реле времени от различных производителей. Некоторые популярные варианты:

• ABB CT-AHE — надежное модульное реле для монтажа на DIN-рейку
• IEK ORT-2T-ACDC24-240V — многофункциональное реле с широким диапазоном питания
• Schneider Electric RE7TP13BU — компактное реле с цифровой настройкой
• Finder 80.11.0.240.0000 — промышленное реле в прочном корпусе

При выборе конкретной модели важно учитывать особенности применения и технические характеристики реле.

Таймер цифровой, цифровая индикация времени задержки, 10A DK-С-03 12в

Артикул timer-DK-С-03

Таймер функциональный цифровой, цифровая индикация времени задержки, циклический режим. 12/220В 10A

Функции: ТАЙМЕР, ЗАДЕРЖКА, ЦИКЛ (+количество циклов)
Управляющий вход: ДА (3-24В)
Диапазон времени: 0,1-99,9 секунд 0-999секунд,0-999минут(до 16часов)
питание: 6-30V постоянного тока или микро USB
Рабочий ток: Реле до 10A(Макс)
Нагрузка: 1500Вт(1,5кВт) (Макс)
Габариты: 62x38x17mm

Детальніше

« Продовжити покупки

Інформація

ХАРАКТЕРИСТИКИ:

ПРЕИМУЩЕСТВА:

• Наличие светодиодного дисплея, для контроля и управления
• Широкий диапазон работы от 0,1сек до 999минут (0,1 секунда — 16 часов)
• Наличие корпуса с заглушками, закрывают переднюю панель от попадания посторонних предметов и пыли.
• Все настройки параметров сохраняются после отключения.
• Все контакты реле NO/NC/COM
• Широкое применение в быту.
• Возможность настенного крепежа: ДА

комплектация: модуль таймера 1шт, упаковка 1шт. инструкция пользователя на русском языке.

ПРИМЕНЕНИЕ:

• ШИРОКИЙ ДИАПАЗОН ВРЕМЕНИ: временные интервалы находятся широких диапазонах регулировки времени применимы для различного использования.
• СВЕТОДИОДНЫЙ ДИСПЛЕЙ: устройство оснащено информативными дисплеем, понятным и удобным для вас способом, чтобы наблюдать и изменять настройки.
• ПРОСТОТА ПОДКЛЮЧЕНИЯ И ЭКСПЛУАТАЦИИ: Этот таймер представляет собой  колодку (питание и управляющий контакты, контакты реле на замыкание и размыкание) и настройку с помощью кнопок управления, использование и настройка простое и понятное каждому.
• АВТОСОХРАНЕНИЕ НАСТРОЕК: это устройство задержки (таймер) сохраняет настройки. после завершения настройки устройства, установки будут сохранены и после включения питания, его не нужно настраивать. он будет работать, согласно Ваших ранее установленных параметров.

ИНСТРУКЦИЯ ПО НАСТРОЙКЕ И РАБОТЕ:

    Сразу после подключения питания к реле на дисплее отображается текущий режим работы.

НАСТРОЙКИ ПАРАМЕТРОВ

После того, как нужный режим работы выбран, короткими нажатиями на кнопку [SET] выбираем один из трех параметров его настроек:

OP   Задержка выключения (время во включенном состоянии).
CL   Задержка включения (время в выключенном состоянии).
LOP Количество повторений (рабочих циклов таймера вкд/выкл).
Примечание: для работы некоторых режимов не требуются настройка всех трех параметров, т.е. настроить можно только те, что необходимы для работы выбранного рабочего режима.
    Чтобы сохранить настройки снова зажимаем кнопку [SET] на 1-2 секунды, после чего реле времени покажет выбранный активный режим, дисплей мигнет несколько раз, подтверждая настройки и начнет работать в новом режиме с измененными Вами настройками.
    Во время настроек параметров OP и CL возможно задать различные единицы времени.
    Для этого необходимо во время редактирования параметра нажать кнопку [STOP].
Для отображения единиц используются десятичные точки цифр.        Если у вас горит самая правая точка, время задается в секундах.
Если горит средняя точка, время в десятых долях секунды (0.1с).
Если горит самая левая точка, время задается в минутах.
максимальная задержка может составить 999 минут.

                XXX.  0-999 сек

                XX.X  0,1-99,9 сек
                X.X.X. 0-999 минут

РЕЖИМЫ РАБОТЫ

    Таймер имеет несколько режимов работы, выберите нужный из списка, который Вам подходит, работать может, только один из предложенных.
Для того чтобы установить режим, необходимо зажать кнопку [SET] на одну 1-2секунды и отпустить, далее используя кнопки [ВВЕРХ] и [ВНИЗ] необходимо выбрать один из режимов работы, и подтвердить свой выбор коротким нажатием на кнопку [SET].

СПИСОК РЕЖИМОВ:

• P1.1 (Режим задержки выключения) — В данном режиме реле по умолчание выключено, при подаче питания (3-24В) на клеммы Trigger и GND_T реле сразу же включается и начинается отсчет времени установленный в параметре OP (Задержка выключения), после окончания отсчета, реле — выключается.
•   P1.2 — Аналог режима P1.1 с отличием, что если снова подать на вход сигнал (питание 3-24В), отсчет времени сбросится и начнется сначала.
•   P1.3 — Аналог режима P1.1 с отличием, если снова подать на вход сигнал (питание 3-24В), реле выключится не дождавшись окончания работы.   Примечание: режим чувствителен к «дребезгу контактов».
•   P-2 (Режим задержки включения / выключения) — В данном режиме реле по умолчанию выключено, при сигнала(питание 3-24В) таймер отсчитывает время заданное в параметре CL (задержка включения) после чего включает реле, и запускается отсчет времени установленный в параметре OP (задержка выключения), после окончания отсчета, реле отключается.
•   P3.1 (Режим задержки выключения / включения / циклический) — В данном режиме реле по умолчанию выключено, при подаче сигнала(питание 3-24В) реле включается и таймер отсчитывает время заданное в параметре OP (задержка отключения) выключает реле, и запускается отсчет времени установленный в параметре CL (задержка включения), после окончания отсчета, реле — включается. Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия всегда.    Если во время работы снова подать сигнал (питание 3-24В), реле выключится не дождавшись окончания работы.   примечание: режим чувствителен к «дребезгу контактов».
•   P3.2 (Режим циклический / автоматический) — Данный режим запускается автоматически при подачи питания на реле времени, при этом реле сразу же включается и начинается отсчёт времени установленный в параметре OP (Задержка отключения) после чего, реле выключается, и начинается отсчет времени установленный в параметре CL (Задержка включения).
•     Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия постоянно.  Состояние клемм Trigger и GND_T при этом никак не влияет на процесс.
•   P4  Аналог режима P1.2 с отличием, что пока сохраняется высокий уровень на клеммах Trigger и GND_T отсчет времени не идет.

Дополнительный функционал

    Данное реле содержит и дополнительный функционал связанный с кнопкой STOP.
    В любое время краткосрочное нажатие на кнопку [STOP] приводит к выключению работы реле (Аварийный стоп), при этом на дисплее появится надпись off. Включить реле обратно можно повторно нажав на туже кнопку, на экране появится надпись on.
    Долгосрочное нажатие на кнопку [STOP] включает или выключает спящий режим, при этом на экране вы увидите следующее:
    C-P — Спящий режим включен. При простое в течении пяти минут, реле отключит дисплей, тем самым экономя электроэнергию. Зажечь дисплей можно кратковременным нажатием на кнопку STOP, при этом спящий режим автоматически выключится.

    0-d — Спящий режим выключен.

Аксесуари



7 інших товарів в цій категорії:

Відвідувачі, які замовляють цей товар, також купили:

Реле задержки выключения 220в в Омске

Каталог

Реле времени JSZ3R повторяющаяся циклическая задержка включения 30s/30min AC 220В CHINT 294685 выключения

1221

в магазин

Реле времени CT- AHE (задержка на отключ.) 220-240B AC(временной диапазон 0.3..30с.) 1ПК (1SVR550111R4100) (Партия 1.0 шт) задержки выключения 220в

4659

в магазин

Реле времени CT-AHE (задержка на отключ.) 220-240B AC (временной диапазон 3. .300с.) 1ПК | код. 1SVR550111R2100 | ABB задержки выключения 220в

6741

в магазин

294407 — Chint Реле времени JSZ3F задержка выключения 3min AC220V 220в

1408

в магазин

Реле времени CT-AHE (задержка на отключ.) 220-240B AC (временной диапазон 3..300с.) 1ПК (арт. 1SVR550111R2100) задержки выключения 220в

7128

в магазин

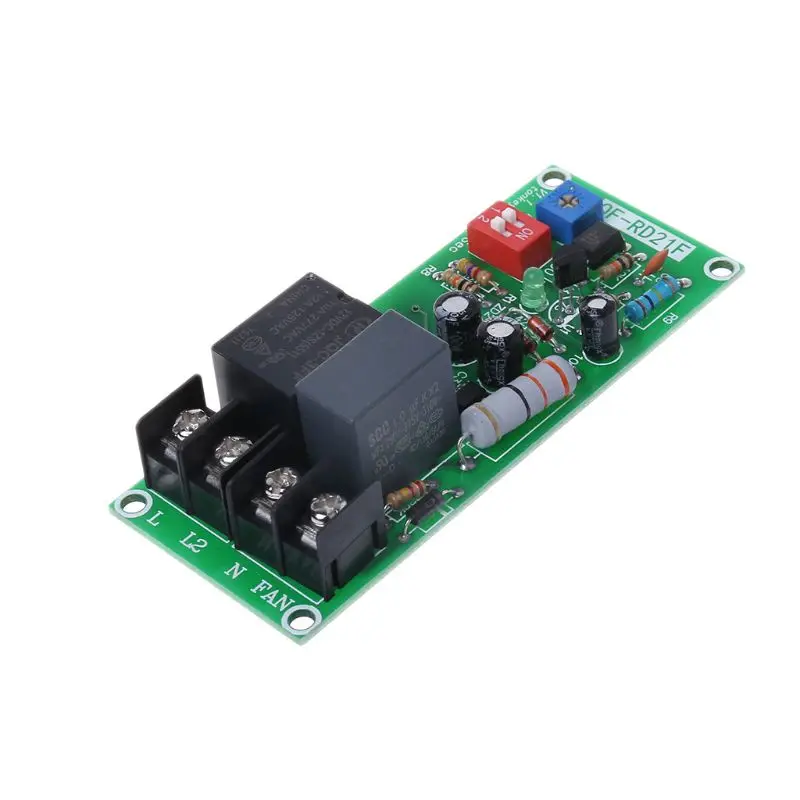

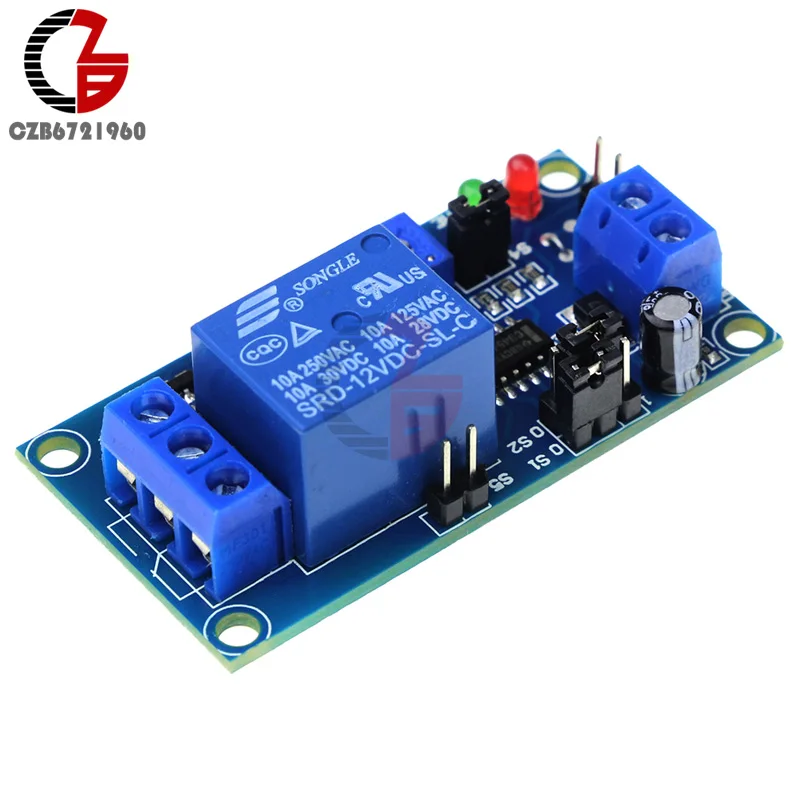

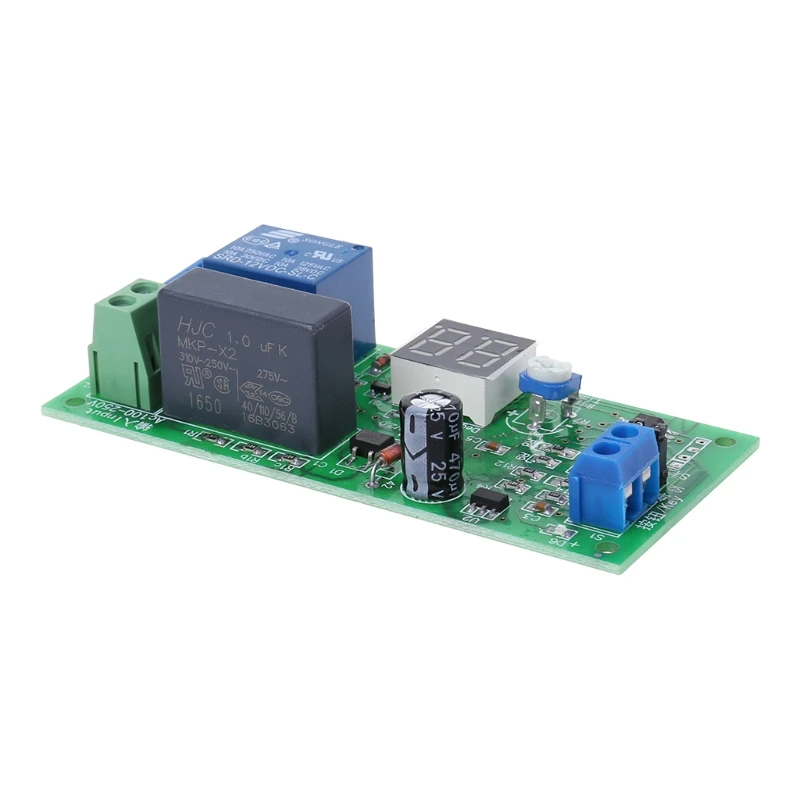

Модуль реле задержки переменного тока 220 В, постоянный ток 12 В, таймер включения и выключения питания, время задержки, регулируемое для модификации 220в

194

323

в магазин

1SVR500110R0100; Реле времени CT-AHD.22 модульное задержка на отключение ABB выключения 220в

9276

в магазин

Реле с задержкой выключения RV 02-1 220в

2320

в магазин

Реле времени CT-AHE (задержка на отключ. ) 220-240B AC (временной диапазон 0.1..10с.) 1ПК (арт. 1SVR550111R1100) задержки выключения 220в

7128

в магазин

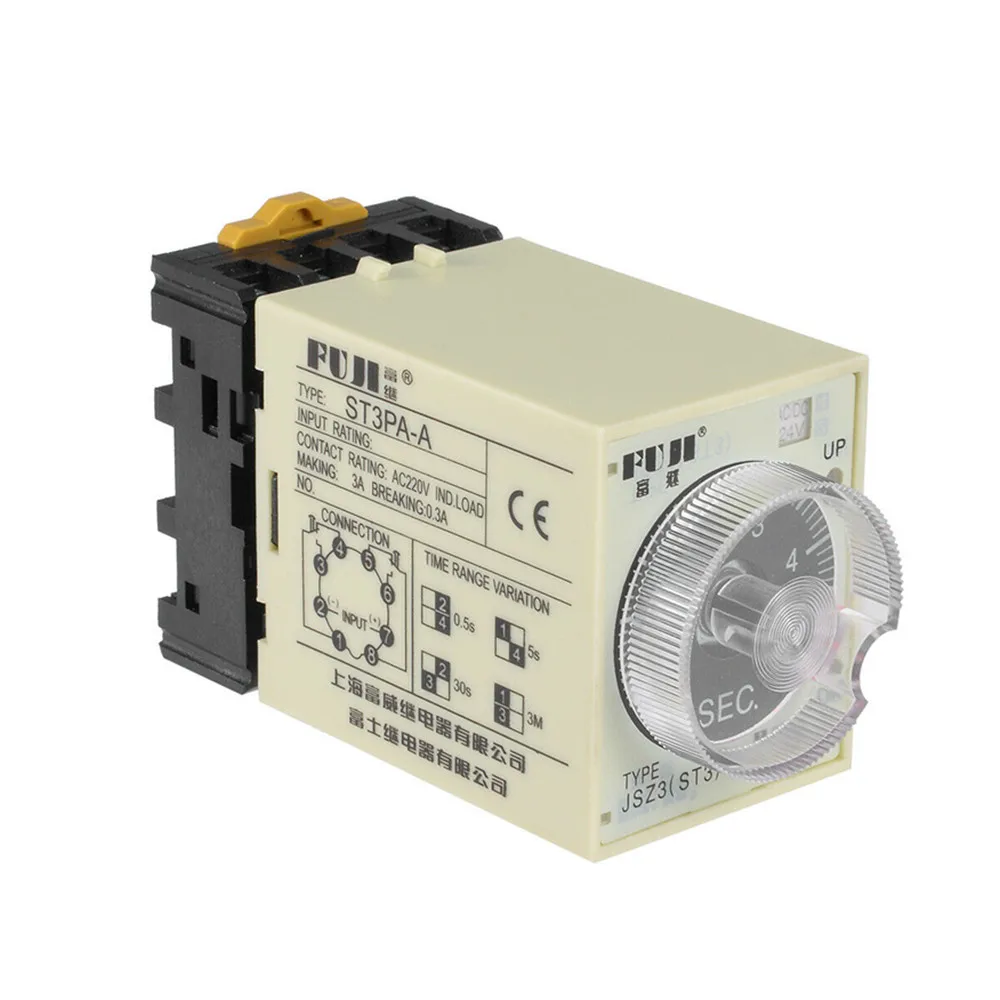

Реле времени ST3PF (0-60с задержка после отключения), пит. AC220В выключения 220в
