  • Изготовление печатных плат простым языком


    Она как бутерброд! Производство печатных плат простыми и доступными словами


    Вам любопытно, как печатная плата, которую вы только что спроектировали, на самом деле создается? Мне было, пока не нашел кучу видео от производителей на Youtube и чуть не заснул, пытаясь разобраться во всех технических деталях. Дело не в том, что процесс производства печатных плат сам по себе скучен, там есть тонна увлекательного оборудования, а также много человеческого труда и любви, которые входят во все эти процессы.

    Просто, то как об этом рассказывают, очень сухо и не интересно. Так что, если вы когда-нибудь чувствовали себя немного не в своей тарелке после завершения разработки и отправки печатной платы в производство с размышлениями о том, что же там происходит с печатной платой и как это все делается, то это статья именно для вас. Давайте узнаем, как изготавливается ваша печатная плата на простом и доступном языке с помощью всем нами известного и любимого бутерброда.

    Какое отношение к этому имеют бутерброды?

    Честно говоря, аналогия с бутербродами не совсем идеальна, но чем больше я пытался придумать идеальное физическое представление о том, как изготавливается печатная плата, тем больше подходил именно бутерброд. У вас есть верхние и нижние слои (это хлеб), ваши внутренние слои (это мясо, сыр и приправы), и все это в итоге объединяется в единое целое.

    Типичный набор слоев печатной платы выглядит своего род как бутерброд (картинка слева)

    Прежде чем мы начнем, важно знать, что печатные платы производятся на больших панелях, которые содержат

    множество других печатных плат. Может быть, они все ваши, а иногда несколько разработок объединяют в одну панель, чтобы сэкономить деньги. Процесс, о котором мы поговорим ниже, заключается в создании полноценной многослойной платы, а если вы просто имеете дело с 1-2 слойными платами, тогда этапов будет меньше.

    Шаг 1 — Список покупок

    Первый шаг в создании печатной платы начинается непосредственно с вас. Подобно составлению списка покупок для вашего следующего идеального бутерброда, для плат, вам нужно собрать все свои конструкторские файлы, чтобы потом передать их производителю. Файлы включают в себя следующее:

    • Файл Gerber — этот файл предоставляет всю информацию, которую должен знать ваш производитель о ваших слоях меди, маске припоя и шелкографии.

    • Файл Drill — этот файл поможет вашему производителю понять размеры и расположение каждого отверстия на вашей плате.

    • Файл Netlist — этот удобный файл поможет вашему производителю понять, как все ваши компоненты будут соединены вместе.

    Как только вы передадите все свои конструкторские файлы своему производителю, тогда начнется самое интересное!

    Шаг 2 — Выбор мяса и сыра

    На шаге 2 ваш производитель создаст всю внутреннюю работу для вашей печатной платы. Начинается это с гигантской пленочной печатной машины, которая создает изображение верхних и нижних внутренних слоев вашей печатной платы.

    Создание изображения верхнего и нижнего слоя с помощью фото плоттера. (картинка сверху)

    Небольшое примечание — большинство производителей уже не используют фото плоттеры. Технология усовершенствована, теперь лазеры могут создавать изображения непосредственно на печатной плате, исключая фото плоттеры.

    Лазерный плоттер за работой. (картинка слева)

    Шаг 3 — Смешайте мясо и сыр вместе

    Созданные изображения для ваших внутренних слоев печатной платы ламинируются на медную панель с помощью некоторого количества смолы (в основном, промышленного клея). Эта панель затем покрывается слоем светочувствительной пленки.

    В этот момент реальный человек на производстве возьмет медную панель, направит на нее ультрафиолетовый свет и позволит уже науке сделать всю дальнейшую работу. Этот метод сделает прочнее светочувствительную пленку и создать ваши медные узоры.

    Изображения печатных плат ламинируются на медный слой, чтобы выявить ваши шаблоны дизайна. (картинка сверху).

    Шаг 4 — П

    ожалуйста, расплавьте сыр


    Теперь, когда ваш дизайн изображен на панели, настало время для успокаивающей щелочной ванны! Этот процесс удаляет лишнюю медь, оставленную вокруг и оставляет только оригинальные узоры, которые вы создали в процессе проектирования.

    Успокаивающая щелочная ванна для удаления лишней меди на печатной плате. (картинка сверху)

    Шаг 5 — Пусть все остынет


    На текущем шаге пришло время взглянуть и убедиться, что все выглядит хорошо. Современное программное обеспечение будет использовано для проверки с целью сравнения созданной медной панели с вашими исходными проектными данными, чтобы убедиться, что все верно.

    Шаг 6 — Сойти с ума с приправами

    Затем пришло время добавить некоторые из вкусных приправ в ваш бутерброд. На этой стадии процесса еще один сертифицированный человек возьмет вашу медную панель, добавит к ней несколько слоев фольги и покроет ее слоями препрега (в основном это лист стекловолокна с небольшим количеством смешанного клея).

    Затем, сформированный набор слоев соединят благодаря сильному нагреву и давлению. При извлечении из печи эти комбинированные слои образуют внешние слои вашей печатной платы!

    Ваша новая склеенная печатная плата со слоями меди, фольги и препрега. (картинка слева)




    Шаг 7 — Надеюсь, что вы хотели швейцарский сыр

    Теперь ваша медная панель будет перенесена на сверлильный станок, который просверлит отверстия для ваших сквозных компонентов и переходных отверстий. Эти сверлильные станки очень современные и могут самостоятельно менять сверла.

    Вот сверлильный станок с ЧПУ, добавляющий несколько новых отверстий в печатную плату для компонентов и переходных отверстий. (картинка справа)

    Шаг 8 — Все замариновать

    После добавления ваших приправ, пришло время оставить все вместе мариноваться. На этой стадии процесса, вашей медной панели из печатных плат предоставляется расслабляющая медная ванна, которая покрывает каждую поверхность, включая отверстия, тонким слоем меди.

    Огромные медные дорожки покрывают поверхность печатной платы тонким слоем меди. (картинка слева)

    Шаг 9 — Время хлеба

    Время хлеба! Этот процесс заключается в создании медных узоров на внешних слоях панели печатной платы. Когда вы нарезаете кусочек свежеиспеченного

    хлеба, чтобы закончить свой бутерброд, производитель в это время будет создавать изображения для верхнего и нижнего слоя вашей печатной платы. Это точно такой же процесс, который мы видели в шаге 2.

    Здесь мы снова, на этот раз создаем изображения для внешних слоев нашей печатной платы (картинка сверху)

    Как и ранее, эти изображения накладываются на вашу медную панель, покрываются другой фоторезистивной пленкой и дают немного ультрафиолетового света, чтобы чтобы выявить ваши шаблоны дизайна.

    Шаг 10 — Хлеб в тостер

    Теперь, когда медные узоры внешнего слоя раскрыты, вся ваша панель очищается в другой расслабляющей медной ванне. У этих печатных плат все слишком просто в жизни!

    Шаг 11 — Добавьте немного майонеза и горчицы

    Мы приближаемся к концу производственного процесса, когда все наши слои полностью собраны. На этом этапе специальное оборудование нанесет хороший слой паяльной маской на верхний и нижний слой панели печатной платы. Это поможет защитить от ржавчины и непреднамеренных электрических соединений. Паяльную маску очень легко распознать — обычно это традиционный зеленый цвет, который есть на большинстве печатных плат (или синий, как у Arduino).

    Этот фирменный зеленый цвет сохраняет печатную плату защищенной с помощью паяльной маски. (картинка справа)

    Шаг 12 — Авокадо делает все лучше

    Авокадо делает все лучше, также как и шелкография, нанесенная на ваши печатные платы. Ваша медная панель теперь пройдет через гигантский струйный принтер, который добавит обозначения в белом шрифте, чтобы помочь с размещением электронных компонентов.

    Крупный план всех мелких деталей, которая шелкография добавляет к вашей почти завершенной плате. (картинка слева)

    Шаг 13 — Соберите этот бутерброд вместе

    Отлично, пришло время собрать ваш бутерброд в единое целое. Ваша печатная плата готова и теперь необходим монтаж компонентов. Главное, не допустить 10 главных ошибок прим монтаже печатных плат. Перед добавлением каких-либо элементов, панель вашей печатной платы сначала проходит серию электрических испытаний с помощью летающего щупа или электро-контроля, чтобы убедиться в отсутствии обрывов или коротких замыканий.

    Один из двух способов электрического испытания печатной платы — летающий щуп. (картинка сверху)

    Шаг 14 — Обрежьте все лишние продукты

    Мы здесь все инженеры и никому не понравится непрезентабельный бутерброд, так что давайте вырежем лишнее мясо и сыр и отдадим его собаке. Гигантская панель, которая содержит все ваши печатные платы, теперь проходит через фрезерный станок, который вырезает все печатные платы по отдельности.

    Эта панель печатной платы пройдет через фрезерный станок, чтобы сделать платы одиночными. (картинка справа)

    Шаг 15 — Осмотрите свой шедевр


    Прежде чем будут добавлены

    компоненты на вашу печатную плату, ваша плата пройдет финальную проверку, проводимую сертифицированным человеком. Этот человек будет искать любые косметические проблемы, включая царапины и неправильные размеры отверстий, а также сравнивать ваши механические чертежи с произведенной платой.

    Шаг 16 — Добавьте финальные штрихи

    Пришло время добавить некоторые штрихи к вашему великолепному бутерброду, чтобы сформировать окончательны вид продукта! Теперь ваш контрактный производитель электроники осуществит монтаж печатных плат всех ваших электронных компонентов. В этом процессе используется распределитель компонентов, похожий на пулемет, который может устанавливать более 230 000 элементов в час. Затем ваша плата будет пропущена через печь, где паяльная паста будет разжижаться и скреплять поверхность печатной платы.

    Оборудование для подбора и расстановки SMD компонентов. (картинка слева)

    Затем ваша плата будет передана другому специалисту, который осуществит монтаж всех сквозных компонентов вручную, включая любые конденсаторы и катушки.



    Шаг 17 — Теперь все съешьте

    Наконец, ваш бутерброд и готовая печатная плата готовы к использованию! На этом этапе производственного процесса ваша плата будет проходить окончательное электрическое тестирование на слое контактных штырей. Если все в порядке, пришло время придать вашей разработке последний защитный слой, защищающий от пыли и влаги.

    Шаг 18 — Очистить все

    Вот мы наконец и закончили. Вы можете приступить к уборке всех этих крошек, которые оставили после себя из недавно переваренного бутерброда. Что касается производства, ваша печатная плата вакуумно запечатывается, упаковывается и доставляется к вашей двери в офис.

    Готовая печатная плата, наконец, со всеми ее компонентами! (картинка справа)

    Вот это обертка, ребята!


    Вот и все, полный процесс изготовления многослойной печатной платы за 18 шагов на простом и понятном языке. Изготовление печатной платы — это невероятное, управляемое процессами производство, которое включает в себя массу человеческого труда, оборудования и науки. Поэтому в следующий раз, когда вы изготовите свою печатную плату, мы надеемся, что вы сможете лучше оценить всю любовь и труд, вложенный в преобразование ваших цифровых битов и байтов в законченную физическую плату.

    В следующий раз, когда вам понадобится изготовление печатных плат, наша компания «Сити Электроникс» с радостью приглашает к сотрудничеству всех клиентов, которые хотели бы заказать производство многослойных печатных плат. Мы готовы поставить для вас печатные платы по приемлемым ценам, начиная с тиража в 1 шт. В нашем распоряжении имеется самое современное оборудование для производства печатных плат, позволяющее нам производить большие объемы качественных многослойных печатных плат под заказ. Своим клиентам мы можем предложить весь комплекс услуг в данном направлении. Обращение к нам гарантирует высочайшую надёжность получаемой продукции, точность заявленных характеристик в конструкторской документации, а также стабильные своевременные поставки и чёткое соблюдение взятых на себя обязательств.

    Cоздание печатной платы

    Существует множество методов создания печатных плат. Все они имеют как плюсы, так и минусы. Основными критериями выбора способа создания печатной платы являются простота, т. е. способность реализации с помощью того, что есть дома либо на работе, и точность – насколько можно уменьшить расстояние между дорожками без ущерба для схемы. Возможно, данные критерии и не самые важные, но для меня простота и точность всегда были самыми важными.

    Метод, который я опишу здесь, называется «методом плоттерной резки». Метод хорошо известен тем, кто занят в сфере наружной рекламы. В наружной рекламе необходимо вырезать буквы, цифры, контуры на клеящей бумаге. Конечно, можно (как китайцы) все делать вручную, но там, где нужна точность, на помощь приходит плоттер. Вместо картриджа с чернилами на таком плоттере установлен нож-резак, который делает прорези в клеящем слое, оставляя бумажную подложку целой.

    Плоттер можно найти в любой типографии и за небольшие деньги получить резку печатной платы с очень высокой плотностью дорожек. Чертеж печатной платы должен быть представлен в векторной форме, наиболее предпочтительным для этого является формат CorelDraw. Вот именно о создании печатной платы в программе Corel Draw и пойдет разговор ниже.

    Для начала нужно определиться с рисунком печатной платы. В сети достаточно материала, чтобы найти подходящий по полноте и качеству исполнения рисунок платы. Как все рисунки, файл будет иметь расширение: jpg, bmp, gif, tif…

    Берем рисунок печатной платы. Качество рисунка может быть как очень хорошим, так и не очень. Например, вот что мне удалось найти.

    Качество картинки оставляет желать лучшего, поэтому с помощью любого графического редактора облагораживаем картинку. Самым распространенным редактором является Photoshop, но для работы в этой программе нужны навыки и месяцы освоения, поэтому можно пойти более длинным путем и произвести обработку в стандартной программе Windows – Paint.

    Целью обработки является увеличение контрастности дорожек, удаление лишних затемнений, обрезка картинки до нужного размера. Если все это удается, то можно сразу переходить к установке программы CorelDraw. Всю обработку я производил на очень медленной машине (800 МГц, 384 Mb), поэтому новые версии программы для меня не подходили, а вот CorelDraw Graphics Suite X3 прекрасно подошел.

    Для тех, кто еще не виртуоз в Photoshop, а в Paint результаты обработки оставили желать лучшего, опишу, что необходимо сделать с картинкой для достижения лучшего результата. Естественно, картинку нужно обработать. Программа для этого подойдет Sprint-Layout. Для работы в этой программе исходное обрабатываемое изображение должно иметь разрешение не более 300 на 300 пикселей, расширение bmp и любое качество. Разрешение ни на что не влияет, далее все можно будет подогнать под реальные размеры печатной платы, просто программа Layout не работает с картинками более 300 на 300 пикселей.

    Sprint-Layout – программа для рисования одно- и двухсторонних печатных плат, она позволяет срисовывать печатные платы так сказать «с натуры». Это последнее умение нам и пригодится.

    Запускаем программу Sprint-Layout.

    «Файл – новый файл», выбираем размеры будущего рисунка печатной платы.

    «Опции — задний план», открываем вид печатной платы в формате bmp.

    Здесь нужно немного поколдовать с размерами исходного изображения. Хоть максимальное разрешение 300 на 300 пикселей, но при добавлении изображения 300 на 150 изображение получилось явно обрезанным по длине, поэтому при помощи увеличения разрешения dpi подгоняем размер изображения. Если это не получится — нужно изменить физические размеры изображения в фотошопе.

    Перерисовываем плату с помощью инструментов программы. Программа на русском языке, и разобраться в ней не так уж и сложно. После срисовывания сохраняем получившееся изображение в формате *.jpg.

    После всей обработки должно получиться примерно такое изображение, только нужно сохранить правильный слой.

    Добавляем обработанное изображение в CorelDraw. От Corel необходимо только преобразование изображения в векторный рисунок, понятный плоттеру.

    Для этого:

    1) открываем программу и нажимаем «создать»

    2) нажимаем «файл – импорт» и выбираем обработанный файл изображения, появляется черная стрелка, указывающая на место, в которое необходимо поместить изображение, правой кнопкой мыши щелкаем по экрану — появляется изображение

    3) нужно преобразовать изображение в векторный чертеж. Выбираем «Растровые изображения — Трассировать растровое изображение — Изображение высокого качества»

    4) если контуров окна не видно, что бывает при недостаточном разрешении рабочего стола, – жмем кнопку «ввод» либо нажимаем OK и получаем примерно такой вид

    5) на палитре цветов на вертикальной полосе справа ЛЕВОЙ кнопкой мышки щелкаем по БЕЛОМУ цвету, а ПРАВОЙ кнопкой мыши — по ЧЕРНОМУ цвету. Это позволит сделать обводку дорожек черного цвета

    6) получилось два чертежа, наложенных друг на друга. Один — исходное изображение, второй – векторный чертеж.

    Сдвигаем один относительно другого, удерживая правую кнопку мыши, выделяем рисунок с темными дорожками и удаляем его кнопкой «delete», устанавливаем размеры печатной платы (в шапке программы — размер объектов). Должен получиться векторный чертеж контуров печатной платы, пригодный для резки на плоттере

    7) сохраняем чертеж в формате *.cdr и отправляем на резку

    После резки клеящая пленка на бумажной основе имеет множество тоненьких линий, рассекающих клеящий слой пленки и образующих дорожки.

    Следующим шагом необходимо убрать всю пленку между дорожками, оставив на бумажной основе дорожки. Осторожно подковырнуть острым ножом место в углу между дорожками и тихонько тянуть в сторону платы и вверх. Необходимо следить за дорожками, чтобы ни одна не осталась на снимаемой пленке. Если дорожка поднимается с бумажной основы, то тихонько ее нужно вернуть на место ногтем.

    Нельзя соприкасать снятую пленку с участками еще не снятой пленки и готовыми дорожками. Пленки слипнутся, и снятие будет затруднено. Если резка выполнена качественно, а дорожки большие, то без особых навыков можно проделать эту операцию с первого раза.

    Сверху на дорожки для переноса их с бумажной основы на стеклотекстолитовую основу прикатываем прозрачную пленку с клеящим слоем и осторожно убираем бумажную основу, оставляя дорожки приклеенными к прозрачной пленке. Эта пленка имеется в типографиях и обычно идет в наборе к клеящей пленке. Получается, что дорожки с цветной стороны приклеены к прозрачной пленке, а со стороны клеящего слоя просто висят в воздухе.

    Полностью подготавливаем плату для переноса на нее дорожек.

    Плата должна быть в чистом виде, без жирных пятен, которые могут не дать как следует закрепиться дорожкам, поэтому плату зачищаем наждачной бумагой, обезжириваем, сушим.

    Прикатываем пленку с дорожками к фольгированной части стеклотекстолита. Прикатывание подразумевает осторожный, но сильный нажим на дорожки с помощью твердой губки, которая не поцарапает пленку. Затем осторожно снимаем пленку так, чтобы все дорожки остались на печатной плате.

    Прогреваем пленку для лучшего приклеивания пленки к плате при помощи фена либо тепловентилятора, протравливаем, промываем, просверливаем отверстия, снимаем пленочные дорожки, зачищаем дорожки наждачной бумагой и залуживаем дорожки.

    Подготовка печатной платы происходит в несколько этапов:

    1. Вырезать фольгированный стеклотекстолит под размер печатной платы, оставив зазоры под крепление.

    2. Зачистить мелкой наждачной бумагой до блеска фольгированный слой стеклотекстолита, обезжирить «нефрасом» или другим растворителем, не оставляющим разводов и пятен, просушить.

    3. Любым подходящим способом нанести дорожки будущей схемы.

    4. Протравить плату в растворе хлорного железа.

    5. Промыть и просушить печатную плату.

    6. Просверлить отверстия мелким сверлом.

    7. Убрать защитный слой дорожек.

    8. Зачистить, обезжирить, просушить.

    9. Нанести слой припоя тонким слоем на все дорожки, оставив отверстия незапаяными.

    10. Запаять детали.

    Использование шаблона — Sprint-Layout 6.0 — САПР — Инструкции

    На рабочее поле может быть нанесено изображение картинки (шаблон). Такой картинкой, например, может быть отсканированная копия печатной платы. Эту копию будет удобно использовать для создания аналога в формате программы.

    В качестве шаблонов допускается использовать файлы в формате картинки (BMP или JPG). При этом может быть установлено любое разрешение в пикселях. Для копий печатных плат рекомендуется использовать шаблоны в черно-белом изображении.





    Загрузка шаблона

    Для нанесения картинки на рабочее поле следует выбрать Загрузка шаблона… в меню Опции или щелкнуть левой кнопкой мышки по соответствующему значку на панели инструментов:





    При этом на экране появится диалоговое окно:







    Верхний слой / Нижний слой

    В этих закладках выбирается требуемая сторона нанесения шаблона.



    Загрузить…

    При нажатии на эту кнопку открывается стандартное окно выбора файла. Формат файла должен быть BMP или JPG.



    Удалить

    При нажатии на эту кнопку шаблон удаляется из программы.



    Отображать

    Установка разрешения на отображе шаблона на экране.

    Разрешение

    Sprint-Layout определяет разрешение битового массива файла автоматически. Однако, во многих случаях эта информация не присутствует в открываемом файле. При этом значение приходится устанавливать самостоятельно. Если изображение не соответствует оригиналу или, если требуется его масштабирование, следует ввести соответствующие коррективы в окошко установки.

    Сдвиг по X/Y

    Перемещение начала изображения по осям координат. Изменяя смещение,можно добиться совмещение изображения с установленной сеткой.

    Для внесения требуемых изменений диалоговое окно шаблона может быть вызвано на экран в любой момент.





    Создание платы по шаблону

    Если требуется создать копию готовой платы, следует в качестве шаблона установить на рабочее поле ее отсканированное изображение в масштабе 1/1. Затем проследить совпадение основных точек платы с текущей сеткой и, при необходимости, изменяя смещение шаблона, произвести совмещение. Шаг сетки следует выбирать оптимальным. Для точного совмещения может потребоваться изменение масштаба рабочего поля. Затем на плату следует установить требуемые радиоэлементы и, используя графику, произвести соединения в соответствие с шаблоном. Если файл платы нет необходимости сохранять в формате программы, на печать может быть выведен сам шаблон после его точного масштабирования с оригиналом.

    При отображении шаблона на рабочем поле, рядом с символом шаблона в строке состояния присутствуют две кнопки:





    Наводя на них курсор и нажимая левую кнопку мышки, можно временно перемещать шаблон на передний или на задний план отображения (на время, в течение которого удерживается кнопка). В некоторых случаях это помогает проанализировать графику на рабочем поле.

    Хочу красивую железку. PCB Art — печатная плата как искусство / Хабр

    Я с детства обожал смотреть на печатные платы. Они прекрасны! Легко мог разобрать отцовский магнитофон, чтобы просто посмотреть на его мозг. Собрать потом, правда, не мог. Мог очень долго изучать материнскую плату — это же целый город, со своими заводами, домами и автомагистралями. Но по-настоящему сильный восторг от печатной платы я испытал, когда навернулся голосовой чип у моего старичка Juno-106. Этому синтезатору больше 30 лет. Его голосовые чипы выходят из строя со временем, потому что компаунд, которым они покрыты, начинает пропускать влагу. Синтезатор давно не выпускается. Но многим нужны эти чипы. Один парень занялся их реверс-инженирингом, и собрал свой на современных компонентах. Ну и я купил 6 таких. Ребята, это чудо!


    Источник

    Платка толщиной в пол миллиметра. Полосы по краям — скрайбирование. Такая процарапанная борозда. Они сделаны специально для того, чтобы покупатель выломал голосовой чип из этой опалубки. Когда я выламывал свой… Ух! Это чистый восторг! Хрум, хрум.

    К чему я это? А к тому, что можно сделать красивую железку вообще без корпуса!

    Многие знают, как делают платы. Это текстолит и слой медной фольги. На неё наносят слой паяльной маски, который может быть разного цвета. Чаще всего зелёный, синий, красный и белый. Другие цвета возможны, но они, часто, дороже. Сверху — слой маркировки. Она традиционно бывает чёрной и белой.

    Для пайки BGA-корпусов медь покрывают золотом по подслою никеля. Выглядит это очень здорово. И вот, обладая таким набором красок, можно постараться создать шедевр.

    Некоторые не замарачиваются, и ваяют как истый художник. Прямо маркером по текстолиту:


    Источник

    Можно делать просто художественное вскрытие маски. После покрытия золотом получится очень здорово:


    Источник

    Или вот ещё пример — плата часов на радиолампах:

    Некоторые фирмы используют такое PCB-художество как свой фирменный знак:


    Вся верхняя панель — печатная плата. Источник


    Мне тоже захотелось поучаствовать

    В процессе придумки своей красивой железки мне тоже хотелось попробовать этот приём. Для пробы ничего более изящного, чем платка Arduino не придумал. Благо готовый проект был под рукой. Так как выбор цветов у наших заводов не особо богат, остановился на золоте, красном цвете маски и чёрной маркировке. И наверняка вы знаете, где такие цвета традиционно используются! Вот что получилось:

    На верхнем слое решил художества не устраивать. Всё-таки маркировка бывает полезна. Да и красный цвет напоминает внутренности расписанной шкатулки.

    Сделать такое достаточно просто. Представим себе три слоя — шёлк, маска и медь. Всё золотое — отверстие в шёлке и маске. Всё красное — отверстие в шёлке. Всё чёрное — шёлк. Вроде просто.

    Но я не совсем доволен результатом. Всё-таки свинец припоя и пустые полигоны без золота портят впечатление.

    А у вас есть любимые примеры PCB арта? Поделитесь в комментариях, пожалуйста. С удовольствием полюбовался бы.

    Фоторезист для изготовления печатных плат

    1. Прежде, чем вы начнете производить печатную плату, вам понадобится схема платы. Имеются многочисленные способы планировки схемы. Здесь не обсуждаются способы создания схемы, поскольку это достаточно сложный процесс. Требуется некоторый опыт, чтобы спроектировать схему. Лучше всего иметь готовую схему, например, из журнальной статьи или книги. Далее будут обсуждаться методы и материалы, используемые в процессе переноса рисунка схемы на печатную плату.

    2. Где купить фольгированный диэлектрик?

      В Москве есть поставщик НПФ «Росламинат» [тел. +7 (095) 113-3474] фольгированного диэлектрика, производимых компанией «Молдовизолит» (г. Тирасполь, Молдова). Лучше всего использовать стеклотекстолит марки МИ-1222-1-35 (односторонняя, толщина платы 1,5 мм, толщина слоя меди 35 мкм) или МИ-1222-2-35 (двухсторонняя). Качество их не уступает зарубежным маркам класса FR-4, но существенно дешевле.

      1. Если схема простая.

      2. Рисуйте ее непосредственно на материале платы. Для этого нужно использовать стойкие к травлению чернила. Имеется множество компаний в Европе, которые делают подобный вид чертежных ручек.

        Прежде чем рисовать на плате, необходимо очистить поверхность медь. Для этого ее необходимо протереть тканью, смоченной в изопропиловым или этиловом спирте. Теперь вы можете нарисовать дорожки на медной поверхности. Удостоверьтесь, что чернила полностью высохли. Когда рисуете, не касайтесь меди руками. Жир на коже рук окисляет медь и может привести к тому, что места касания рукой будут стойкими против травления.

        Можно использовать так называемые средства сухого переноса. Они представляют собой пластиковые листы, на которых нарисованы все виды символов. Вы можете их перенести на плату как переводные картинки. Протрите карандашом символ, который вы хотите передать. Он прилипнет к меди. После этого вы можете травить медь. Такие комплекты поставляет компания Churchin Associates Ltd (факс: +1 (516) 864-9247).

      3. Если схема посложнее

      4. Использование термотрансфертных пленок.

        Существует также материал — термотрансфертная пленка. Если у вас есть схема, тогда вы можете скопировать ее на эту пленку лазерной печатью. Теперь вы должны поместить пленку, скопированной стороной, на чистую медь. Прижмите пленку к плате и равномерно грейте ее утюгом для нагрева. Температурный режим должен быть около 95 °С. Ваша печать будет перенесена на печатную плату. Дайте возможность остыть и затем удалите термотрансфертную пленку. Если вам повезет, вы будете иметь печатную плату, готовую к травлению. Лучше для переноса использовать специальные термические прессы. Термотрансфертные пленки поставляют фирмы «DynaArt Designs», (пленка TTS, факс: +1 (805) 943-3776) и «Techniks, Inc» (факс: +1 (908) 788-8837, пленка Press-n-Peel.).

        Пленки эти одноразовые, так как процесс зависит от специального покрытия на пленке. Главный недостаток этих пленок, что они дороги и, кроме того, обычным утюгом получить хороший результат трудно, необходим термопресс, стоимость которого под 1000 USD.

      5. Если схема сложная

      6. В этом случае не обойтись без фоторезистов и фотолитографического процесса.

        Прежде чем перейти собственно к фотолитографическому процессу вам необходимо иметь проект печатной платы на прозрачном материале — оригинал-макет. Под прозрачным материалом здесь подразумевается материал, который пропускает ультрафиолетовый свет. Дело в том, что все фоторезисты поглощают в ультрафиолетовом и не поглощают в видимом диапазоне спектра. Ультрафиолетовый диапазон спектра — это 200-400 нанометров. Оконное стекло прозрачно для видимого света, но не пропускает ультрафиолетовый свет. Если вы не уделите достаточного внимания изготовлению качественного оригинал-макета, то дальше в фотолитографическом процессе у вас возникнет много проблем.

    3. Как же изготовить качественный оригинал-макет? Для сложной схемы здесь не обойтись без компьютера или качественного копировального аппарата. Если вы сами разрабатываете схему с помощью программ для создания печатной платы, то вы можете ее вывести на печать. Если вы имеете готовую схему и вам надо перенести ее на прозрачный материал, то вы либо ее копируете на такой материал копировальным устройством, либо переносите в компьютер, в цифровой формат сканером.

      1. Печать схемы

        1. Использование принтера или копировального аппарата

        2. С появлением средств для усиления оптической плотности тонера (Densitone Spray) наилучшие результаты достигаются с помощью лазерных принтеров.


          Исходный отпечаток

          После обработки

          Если вы распылите жидкость Densitone Spray на поверхность отпечатка схемы, полученного лазерной печатью или копировальным устройством и дадите высохнуть несколько минут, то вы можете получить почти профессиональный оригинал-макет. Исходная оптическая плотность составляет 1.3 — 1.7 и может быть усилена до 3.0 — 3.6. Это можно видеть из рисунка. Основа калька.

          На что печатать? Существуют прозрачные пластмассовые листы для лазерной печати и копировальных аппаратов. Такие листы прекрасно пропускают ультрафиолетовый свет. Их недостаток заключается в том, что при печати лазерным принтером и при установке максимальной плотности нанесения тонера, тонер «разбрызгивается». Рисунок смазывается. По этой причине лучше использовать кальку или матовую полимерную пленку для лазерных принтеров. Эти материалы хорошо держат форму линий, хотя и «зарезают» ультрафиолетовый свет. Так стандартная калька уменьшает пропускание ультрафиолетового света в пять раз, а пленка Folaproof Laserfilm DM в 3,5 раза. Калька значительно дешевле, но дает усадку при нагреве в лазерном принтере, что существенно при высоких разрешениях. Пленка Folaproof Laserfilm — безусадочная и используется при изгтовлении прецизионных печатных плат.

        3. Использование плоттера

        4. Другой выбор использование плоттера. Так как эти приборы используют жидкую краску, результаты будут хорошими. Кроме того, качество вычерчивания линий — намного лучше, чем у принтера. Вы можете использовать различные перья для каждой ширины линии. Главный недостаток состоит в том, что чертежи становятся дорогостоящими. Не только сам плоттер дорог, но и стоимость, вовлеченная в создание чертежа существенна также. Перья и стоимость бумаги специального назначения стоят денег.

        5. Использование фотоплоттера

        6. Это — методика, используемая в промышленном производстве печатных плат. Плоттер оснащен источником УФ-света. Перо заменено волоконно-оптическим кабелем. Механизм передвижения пера вверх-вниз заменен электронно-оптическим затвором. Обычно это жидкокристаллический затвор.

          Чертеж делается в темной комнате на фотографической пленке. Когда чертеж закончен, пленку проявляют точно так же как в обычной фотографии. Это — единственный метод изготовления очень тонких дорожек.

    4. Для начала мы нуждаемся в светочувствительном материале для печатной платы — фоторезисте. Имеются здесь две возможности: Или вы покупаете готовый очувствленный фольгированный диэлектрик, или вы сами наносите фоторезист на плату. Проще всего купить готовый очувствленный материал. Это плата, медный слой которого покрыт светочувствительным лаком. Лак закрыт черной бумагой.

      1. Как сделать светочувствительную печатную плату самостоятельно

      2. Это — довольно трудоемкая работа и отнимает много времени. Вы не сбережете никаких денег, производя самостоятельно чувствительную печатную плату. Напротив. Вы должны купить аэрозольный баллончик с этим типом лака. Вы должны очистить медную фольгу печатной платы, промыть ее изопропиловым спиртом. После сушки вы должны распылить фотолак на медный слой. Удостовериться, что лак нанесен на всю медную поверхность. Теперь вы должны высушить лак в темном месте в течение 24 часов. Если вы будете удачливы, то это будет работать.

      3. Покупка готового материала.

      4. Имеются два различных доступных типа. Позитивный и негативный. 95 процентов проданных материалов являются позитивными. Хорош тот материал, который для нас подходит Негативный материал используется в промышленном производстве печатных плат. Единственное его преимущество состоит в том, что с ним легче делать многослойный печатные платы. Но так как это фактически невозможно делать дома: забудьте об этом.

        Кроме того, мы нуждаемся в проявителе для этого материала.

        Имеется множество различных продуктов на рынке, но в основном они все содержат натрий гидрооксид. При использовании этого продукта, пожалуйста, соблюдайте меры предосторожности и перчатки. Возможно, он не будет причинять никаких ожогов, но не очень здорово погрузить незащищенные руки в продукт или раствор. Если вы вошли в контакт с этим продуктом ополосните водой. Если раствор попал в глаза, промойте большим количеством воды и вызовите врача.

      5. Экспонирование материала и проявление

      6. Для экспонирования необходим источник ультрафиолетового света. Такой источник ОРК-21М выпускается в России. Удобство его заключается в том, что он на штативе и можно варьировать расстояние от лампы до платы. Можно использовать люминесцентную лампу ДРЛ. Сама лампа практически не излучает ультрафиолетовый свет. Но если аккуратно срезать алмазным кругом верхнюю колбу по максимальному диаметру, то внутри можно обнаружить маленькую лампу ультрафиолетового света. Таким образом, мы получаем хороший источник ультрафиолетового света, Остаток люминесцентной колбы будет защищать глаза от попадания ультрафиолетового света.

        Время экспозиции зависит от мощности лампы, расстояния от лампы до платы, толщины пленки фоторезиста. На установке ОРК-21М с расстояния 25-30 см время экспонирования составляет примерно 30 сек. Некоторое экспериментирование здесь необходимо.

        Поместите оригинал-макет тонерной стороной на печатную плату.

        Прижмите оргстеклом оригинал-макет к пленке фоторезиста.

        Начните экспонирование

        Два важных примечания здесь:

        Первое. Защитите себя! Ультрафиолетовый свет опасен. Никогда не смотрите в источник света, когда он включен. Всегда закрывайте крышку установки, когда лампы включены.

        Второе. Делайте это при слабом освещении. Не при ярком дневном свете. Хотя материал печатной платы чувствителен только к ультрафиолетовому свету, имеется риск разрушения чувствительного слоя прямым солнечным светом или сильным дневным светом. Солнечный свет также содержит ультрафиолетовый свет, а яркий дневной свет будет постепенно ухудшать резкость изображения.

        Вы можете обращаться с печатной платой при нормальном окружающем свете, если вы используете печатную плату непосредственно. Как только защитная бумага будет снята со светочувствительного слоя, вы должны немедленно использовать ее. Не оставляйте такую плату на вашем столе в течение 2 минут. Светочувствительный слой ухудшит свое качество.

        Проявление. В чем мы еще нуждаемся — это 2 пластмассовые кюветы и пара резиновых перчаток.

        После экспонирования печатной платы вы должны проявить ее. Поэтому Вы должны поместить ее в проявитель.

        Фактический процесс проявления составляет приблизительно 30 секунд. Максимум 2 минуты. Вы должны поместить печатную плату в жидкость. После нескольких секунд вы увидите изображение на печатной плате. После примерно полминуты вы должны иметь области с чистой медью и области, которые закрыты фоторезистом. Теперь вы можете вынуть печатную плату и промыть ее водой.

        Промойте водой

        Печатная плата готова к травлению.

      7. Травление платы

      8. Травление платы подробно описано здесь.

        Промойте водой.

    5. Вы можете покрыть вашу плату реальным паяльным лаком для припоя. Это предотвратит медь от окисления (зеленого налета). Лак PLASTIK в аэрозоле имеет преимущество, т.к. с ним легче паять.

      Если Вы хотите придать вашей печатной плате профессиональный вид, вы можете покрыть ее оловом. Если вы нуждаетесь в печатной плате для агрессивных сред, Вы можете покрыть ее серебром или золотом.

      Перед применением всех этих продуктов мы должны удалить остатки фотослоя. Лучше всего использовать для этого ацетон. Погрузите печатную плату в ацетон в течение приблизительно 15 секунд. При этом должен раствориться весь фотослой. Вы можете использовать ацетон многократно. Когда вы вытащите плату из ацетона, вытрете ее сухой свежей тканью. Важным для этих действий является то, что вы еще не сверлили отверстия!

      1. Применение защитного, паяльного лака

      2. Распылите тонкую пленку этого продукта на печатную плату. Дайте высохнуть полностью. Это может занять некоторое время (от 1 до 2 часов).

      3. Применение олова, серебра или золото

      4. Вы можете купить эти продукты. Они называются химикаты для покрытия металлом. В основном это — жидкости, где растворен металл. Они все содержат определенный вид кислоты. Так что обращайтесь с ними с осторожностью. Носите резиновые перчатки и защитите глаза.

        Процесс металлизации очень быстр, но он требует некоторых мер предосторожности. Медь должна быть очень чиста. Кроме того, вы должны предотвратить, в максимально возможной степени, чтобы другие продукты не попали в жидкость. Жидкость очень чувствительна к другим химикалиям и даже к воде.

        Наилучшая процедура — следующая:

    • Удалить фотолак ацетоном.
    • Протереть плату сухой свежей тканью.
    • Погрузить плату в изопропиловый спирт для удаления жировых пятен.
    • Снова вытрите плату сухой свежей тканью.
    • Ополосните плату водой. Это позволяет удостовериться в смачиваемости платы. Вы можете протирать медь тканью во время ополаскивания водой.
    • Снова вытрите плату сухой свежей тканью.
    • Поместите плату в электролит, и оставьте ее в электролите в течение одной-двух минут.
    • Вытащите из раствора и ополосните водой.
    • Вытрите насухо немедленно! Это необходимо, так как плата очень быстро окислится, если вы не сделаете этого.
    • Теперь, если вы хотите, вы все еще можете использовать защитный лак. Сделайте это.

    Вы имеете печатную плату готовую к сверлению.

    Надписи на печатной плате. Если вы посмотрите на коммерческую печатную плату, подобно той, что у вас в телевизоре или радио, тогда вы отметите, что расположение компонентов напечатано на печатной плате. Вы можете сделать это также сами. Процесс, используемый в промышленном производстве печатных плат довольно трудно воспроизвести дома. Там используются сеткотрафаретная печать и фотоотверждаемые краски. Но вы можете использовать пленки соответствующего типа, которые поставляются.

  • При изготовлении двухсторонних печатных плат методом, описанным выше для односторонних плат, существует одна проблема. Поскольку плата непрозрачна, вы не можете видеть, как совмещаются рисунки с двух сторон.

    Один из простых способов обойти эту проблему следующий. Изготовьте две полоски фольгированного диэлектрика шириной приблизительно 10-15 см и длиной, чуть больше длины печатной платы. Истинные размеры полосок не имеют значения, необходимо зафиксировать только толщину.

    Приготовьте двухстороннюю плату с пленкой фоторезиста с обеих сторон. Для этого нанесите на одну сторону будущей печатной платы фоторезист. Высушите пленку фоторезиста в течение 10 минут при 40 °С. Переверните плату и нанесите на другую сторону платы также фоторезист. Высушите плату при 70-80 °С в течение 15 минут.

    Теперь поместите два оригинал — макета друг на друга, печатной стороной внутрь и точно совместите их. Вырежьте их ножницами или скальпелем до требуемого размера. Помните, что нужно оставить по периметру границу, по крайней мере, в 25 мм вокруг чертежа. Теперь снимите верхний оригинал-макет и поместите 2 полоски приготовленного, как указано выше, фольгированного диэлектрика между этими двумя оригинал-макетами.

    Совместите оригинал макеты и приклейте их к полоскам фольгированного диэлектрика куском липкой ленты. Вы получите сэндвич. Продвиньте аккуратно между оригинал-макетами искомую печатную плату с нанесенным с двух сторон фоторезистом. Совмещение рисунков будет хорошее. Если бы вы не использовали 2 полоски фольгированного диэлектрика, то был бы риск смещения рисунков, и печатная плата стала бы непригодной.

    Теперь вы можете экспонировать, проявлять и травить, как одностороннюю плату.

    1. Межслойные соединения

    2. Большой вопрос: Как соединить две стороны печатной платы друг с другом.

      Имеется множество путей для этого.

      Используйте куски провода и пропустите их через отверстия. Лучше использовать специальные медные штырьки с ободком, которые можно приобрести.

      Этот метод имеет недостаток, поскольку вы не сможете поместить компонент в отверстие.

      Когда вы проектируете двухстороннюю печатную плату, вы должны попробовать сделать так, чтобы межслойные связи образовались непосредственно в составляющих штырьках компонентов. Тогда вы просто паяете вывод компонента с обеих сторон и имеете связь двух сторон.

      Если Вы используете гнезда для интегральных схем с обработанными на станке контактами, тогда Вы можете даже применять эту методику для штырьков интегральной схемы.

      В промышленности это делается путем химического осаждения металла в отверстиях.

    Печатная плата по индивидуальному заказу своими руками (изготовление печатных плат): 12 шагов (с изображениями)

    Сегодня я покажу вам, как сделать печатную плату по своему вкусу. Все, что вам нужно, это некоторые материалы и инструменты, такие как: печатная плата, бутылка с хлористым железом, мини-дрель, небольшой контейнер, бутылка разбавителя и некоторые пластиковые пинцеты. !!!!!

    стр.C.B. (Печатная плата)

    Что такое печатные платы? Печатная плата

    используется для механической поддержки и электрического соединения электронных компонентов с использованием проводящих путей, дорожек или сигнальных дорожек, вытравленных из медных листов, ламинированных на непроводящую плату. Компоненты соединяются через проводящий материал под непроводящей платой. Обычным проводящим материалом, используемым в корпусных печатных платах, обычно является медь, поскольку медь является дешевой и распространенной.

    Зачем использовать индивидуальные печатные платы вместо готовых проектных плат?
    Во-первых, потому что плата будет более компактной, потому что ваша конструкция также сделана компактной.Во-вторых, им удобнее пользоваться, так как вы сами решаете, где разместить на доске место. И, наконец, доска будет прочнее, в отличие от тех готовых проектных плат, которые везде дырявые, что делает готовые доски слабее.


    Как их сделать?

    Обычно вы распечатываете схемотехнику прямо на плату, вы распечатываете ее на глянцевой бумаге, фотобумаге или журнальной бумаге. Напомню, что перед печатью следует использовать лазерный принтер или копировальный аппарат, струйный принтер не работает.После того, как вы напечатали дизайн своей печатной платы, вы прогладите печатный рисунок по медной стороне печатной платы, глажение над медной стороной платы приведет к переносу чернил с глянцевой бумаги на печатную плату. Чернила служат защитным слоем для покрытия медной части, которую нельзя травить. Затем после переноса чернил на печатную плату вам придется окунуть плату в травильный раствор, например, хлорид железа, на 15 минут. После травления вам, возможно, придется промыть печатную плату водой, чтобы удалить травильный раствор.После ополаскивания удалите остатки чернил с помощью растворителя, чтобы обнажить незащищенную медную часть. После удаления чернил вам нужно будет просверлить отверстия для припайки компонентов на плате. И последнее, но не менее важное: просто припаяйте компоненты вашей индивидуальной платы и готово !!!

    Как работает процедура?

    Поскольку раствор для травления работает только с металлом, а не с чернилами, вы переносите чернила на медную сторону печатной платы, чтобы определенный узор на печатной плате был вытравлен, а окрашенная часть — нет.
    Примечание:

    Видео ниже не мое !!

    Это любезно предоставлено javapda.
    Упоминание о бумаге Peel n Press можно заменить журнальной или фотобумагой.


    Печатные платы — обзор

    Глава Введение

    Печатные платы (ПП) на сегодняшний день являются наиболее распространенным методом сборки современных электронных схем. Они состоят из одного или нескольких изолирующих слоев и одного или нескольких медных слоев, которые содержат сигнальные дорожки, а также источники питания и заземления; дизайн компоновки печатных плат может быть столь же требовательным, как и конструкция электрической схемы.

    Большинство современных систем состоят из многослойных плат, содержащих до восьми слоев (а иногда и больше). Традиционно компоненты устанавливались на верхнем слое в отверстия, проходящие через все слои. Они называются компонентами со сквозным отверстием. В последнее время, с почти повсеместным использованием компонентов для поверхностного монтажа, вы обычно найдете компоненты, установленные как на верхнем, так и на нижнем уровнях.

    Дизайн печатной платы может иметь такое же значение, как и схема, для общей производительности конечной системы.В этой главе мы обсудим разделение схемы, проблему соединения трасс, паразитные компоненты, схемы заземления и развязку. Все это важно для успеха общего дизайна.

    Влияние печатной платы, вредное для рабочих характеристик прецизионных схем, включает сопротивление утечки, падение напряжения ИК-излучения в фольгах проводов, переходных отверстиях и плоскостях заземления, влияние паразитной емкости и диэлектрическое поглощение (DA). Кроме того, тенденция ПХБ к поглощению атмосферной влаги (гигроскопичность ) означает, что изменения влажности часто приводят к тому, что вклад некоторых паразитических эффектов меняется изо дня в день.

    В общем, эффекты печатной платы можно разделить на две большие категории: те, которые наиболее заметно влияют на статическую работу цепи или работу постоянного тока, и те, которые наиболее заметно влияют на динамическую работу или работу цепи переменного тока, особенно на высоких частотах.

    Еще одна очень обширная область проектирования печатных плат — это заземление. Заземление само по себе является проблемной областью для всех аналоговых и смешанных схем, и можно сказать, что простая реализация схемы на печатной плате не меняет того факта, что требуются надлежащие методы.К счастью, определенные принципы качественного заземления, а именно использование заземляющих пластин, являются неотъемлемой частью окружающей среды печатных плат. Этот фактор является одним из наиболее значительных преимуществ аналоговых конструкций на основе печатных плат, и существенное обсуждение в этом разделе сосредоточено на этом вопросе.

    Некоторые другие аспекты заземления, которыми необходимо управлять, включают контроль паразитного заземления и возвратных напряжений сигнала, которые могут ухудшить характеристики. Эти напряжения могут возникать из-за связи внешнего сигнала, общих токов или просто чрезмерных падений ИК-излучения в заземляющих проводниках.Правильная прокладка и размер проводов, а также методы обработки дифференциальных сигналов и изоляции заземления позволяют контролировать такие паразитные напряжения.

    Последняя область заземления, которую необходимо обсудить, — это заземление, подходящее для аналогово-цифровой среды со смешанными сигналами. Действительно, единственный вопрос, связанный с качественным заземлением, может повлиять на всю философию компоновки высокопроизводительной печатной платы со смешанными сигналами — как и должно быть.

    Приличное фотографирование электронного оборудования и печатных плат

    Введение

    Хороший день для публикации этой статьи, так как Nikon только что представила новые модные флагманские камеры D5 и D500 на выставке CES 2016.Это вызовет восторг у многих. Но есть гораздо более важная вещь, например, знание того, как использовать оборудование, которое у вас уже есть, для создания отличных фотографий, связанных с электроникой? Сегодня это часто требуется, чтобы показать что-то на форумах, в блогах и статьях.

    Какое-то время у меня была идея осветить некоторые аспекты аппаратной фотографии, но совсем недавно я доделал ее, и наши читатели попросили немного о таком руководстве. Инженеры по своей натуре часто готовы делиться своим опытом и разработками в поисках критики или признания.Спроектировать что-нибудь и собрать спроектированное устройство — это даже не половина работы в целом, в отличие от многих новичков. Надлежащая документация и способность объяснить, что на самом деле делает эта мигающая штука, являются ключом к успеху многих проектов из самых разных областей применения.

    Написание документации и руководств хорошего качества — это совершенно другой уровень трудностей и опыта по сравнению с созданием только схем, макетом платы и спайкой всего вместе. Хотя документирование довольно распространено при разработке программного обеспечения, в сети все еще есть много проектов по «черному страшному ящику».Любые успешные участники рынка знают это и тратят огромные человеко-часы на документацию по проектам, будь то внутренняя информация только о сервисе или общедоступные таблицы данных и руководства. Даже лабораторные заметки часто имеют большую ценность, учитывая случаи, когда не каждая идея воплощается в конечном продукте. Яркими примерами этих ценных замечаний являются признанные работы таких инженеров, как Джим Уильямс и Боб Пиз.

    И сегодня, в 21 веке, кто-то может подумать, что было бы проще сделать при широкой доступности отличных инструментов и инструментов для создания документа? Что ж, недостатком обычно является не отсутствие инструмента, а, скорее, отсутствие опыта или знаний о том, что можно использовать.Хотя мы можем говорить о документировании до тех пор, пока коровы не вернутся домой, эта статья посвящена только одному аспекту документации / поддержки — фотографии. Как в известной расхожей фразе — одна картинка может сказать больше тысячи слов.

    Все примеры и фотографии ниже любезно предоставлены xDevs.com и доступны для загрузки в исходном размере, щелкнув мышью. Вся информация метаданных, такая как настройки EXIF ​​с экспозицией, настройками фокуса и предустановками камеры, сохраняется, поэтому вы можете получить некоторые справочные данные и фактические настройки.

    Мы не будем говорить ни об основах управления камерой и объективом, ни о каких-либо специальных настройках, поэтому, если вы держите камеру в первый раз, лучше прочитать руководство пользователя и ознакомиться с элементами управления, интерфейсом камеры и общими концепциями, такими как фокусировка, выдержка, освещение, фокусные расстояния, чувствительность ISO. В Интернете есть множество руководств, статей и видео по всем этим темам для начинающих. Мы сосредоточимся на конкретной области использования камеры в качестве инструмента документирования проекта аппаратной электроники и немного поговорим о том, как делать это с достойным качеством.

    Искусство фотоаппаратуры электроники, типичные ошибки и способы их устранения

    Во-первых, давайте разберемся с типичными ошибками, которые делают гуру аппаратного обеспечения, пытаясь сфотографировать свой новый проект аппаратного обеспечения.

    Накамерная вспышка

    Это буквально убийца фотографии, вот здесь. Независимо от того, какая это камера, компактная или высококачественная зеркалка, встроенная вспышка всегда дает плохой результат из-за прямого угла с плоскими и обычно блестящими досками и поверхностями перед камерой.Также вспышка гасит свет от светодиодов, отображает изображение или управляет индикаторами на рабочем оборудовании. Резкие резкие тени завершают последний гвоздь при использовании вспышки для документирования фотографий.


    Фото A (слева): вспышка, используемая для снимка печатной платы. Фото B (справа): вспышка, используемая для инструментов, снятых

    Попробуйте прочитать надписи IC на SDRAM и PCB на фото выше, или какое точное напряжение отображается на цифровом мультиметре?

    Помните, фотография — это процесс захвата прямого и отраженного света от различных объектов в поле зрения.Независимо от того, какую камеру вы используете, наведи и снимай за 50 долларов или очень дорогое профессиональное оборудование, правильный свет просто необходим. Хотя это звучит сложно, сделать хорошую настройку действительно легко и возможно, когда у всех на столе лежит всякая всячина.

    Давайте посмотрим на одни и те же фотографии, с той же камерой и объективом, но без вспышки. Экспозиция была скорректирована для компенсации условий низкой внешней освещенности. В обоих случаях со вспышкой и без нее камера располагалась на неподвижном штативе.


    Фото A (слева): Окружающий свет, использованный для снимка печатной платы. Фото B (справа): окружающий свет, используемый для инструментов, снятых

    В редких случаях, когда вам нужно использовать вспышку, вот полезный совет, чтобы получить хотя бы полезные снимки, например, если вы посещаете сайт клиента или в удаленном месте. Если у вас белая крыша, вы можете использовать отраженный свет от вспышки камеры, чтобы осветить объект. Вы можете использовать любой подходящий отражатель, просто держите его рукой перед выдвижной вспышкой камеры, под углом ~ 45 ° к потолку, чтобы весь свет от вспышки шел вверх.Чтобы получить достаточно света, часто требуется установить максимальную мощность вспышки в настройках камеры. Для таких фотографий я обычно использую выдержку от 1/100 до 1/200 секунды и настройки фокусировки от f / 5,6 до f / 8 с ISO 400-800. Блестящая фольга от плитки шоколада или глянцевой кредитной карты отлично подойдет в качестве отражателя;)

    Фотографии, сделанные с помощью пластикового отражателя для карточек под углом ~ 45 ° C к потолку, удерживаемого перед выдвижной вспышкой на цифровой зеркальной камере Nikon.

    • Чистая белая бумага формата А4 или А3 или пластиковый лист — может работать как отражатель или рассеиватель.Поместите лист рядом с объектом и направьте на него источник белого света, чтобы объект получал только мягкий рассеянный свет. Это убережет резкие черные тени и улучшит общий контраст.

    Темная среда, недостаточно света

    Если у вас нет места или возможностей для хорошего освещения, возьмите обычный штатив и используйте длинную выдержку. В большинстве случаев это сработает очень хорошо.
    Ежедневно фотографируя, могу с уверенностью сказать, что студия или большая выделенная площадка для фотографии — это НЕ , необходимых для обычных инженерных фотосессий.

    Большинству инженеров в лаборатории не нужно фотографировать большие объекты. Большинство элементов, которые нас интересуют, представляют собой печатные платы малого и среднего размера, а также имеющиеся у нас варианты, так что это скорее делает камеру частью общей настройки, а не настраивает ее вокруг камеры.

    Яркие блики на блестящих поверхностях

    Если вам нужно сфотографировать объект с полированными сторонами и гранями, убедитесь, что в видоискателе нет нежелательных отражений света или объектов.

    Иногда круто видеть фотографа в сияющем лицевом корпусе или в зеркальном стекле, но в большинстве случаев это не приветствуется. Если вы фотографируете глянцевую ЖК-панель или экран, убедитесь, что они чистые и не покрыты частицами пыли и отпечатками пальцев.

    При фотографировании блестящих поверхностей рекомендуется использовать перчатки, чтобы избежать постоянной чистки и вытирания отпечатков пальцев.

    Камера низкого разрешения

    Избегайте использования смартфонов и веб-камер для аппаратной фотосъемки, за исключением случаев крайней необходимости.Даже в этом случае попробуйте приобрести даже дешевую компактную камеру, чтобы делать снимки лучшего качества.
    Хотя одни телефоны лучше других, им еще далеко даже до дешевых компактных фотоаппаратов. Вот примеры, один и тот же объект в одинаковых условиях освещения, сфотографированный на высококачественный смартфон и цифровую зеркальную камеру:


    Фото A (слева): снимок со смартфона, вид печатной платы. Фото B (справа): снимок со смартфона, снимок крупным планом

    Конечно, это сравнение бессмысленно, чтобы быть точным, так как любая выделенная камера будет лучше телефона или планшета.Мы просто продолжаем видеть эти фотографии с низким разрешением во многих местах, что некоторые читатели, даже имеющие хорошую настройку фотографий, слишком ленивы, чтобы взять их и использовать, вместо этого публикуя едва читаемые изображения.


    Фото A (слева): изображение DSLR, вид печатной платы. Фото B (справа): макросъемка крупным планом на DSLR

    К этому времени нет комментариев 🙂

    Неправильный фокус или не в фокусе

    Распространенной ошибкой при фотографировании статических объектов, например, печатной платы, лежащей на столе, является использование автофокуса камеры.Хотя большую часть времени он может работать нормально, это также может привести к фокусировке не на той части или даже полностью не в фокусе в момент спуска затвора. Для большинства камер среднего класса легко и удобно использовать ручную фокусировку, чтобы точно навести нужный объект и рассмотреть его. Например, изображение крупным планом на маленькой маркировке TSSOP IC будет испорчено, если камера решит сменить фокус на ближайший громоздкий корпус 7805 TO-220 с радиатором. Вы получите сверхчеткое изображение регулятора, но вряд ли что-нибудь прочитаете на упаковке TSSOP, которая находится всего в 10 мм.У более дорогих зеркальных камер эта проблема еще шире из-за их узкой резкой области фокусировки и размера сенсора.

    Опять же, это не потому, что все эти люди не могут фотографировать или не знают, что они делают, а из-за отсутствия у большинства из них опыта в новой области, такой как фотография.

    Выравнивание поверхности для прямых снимков PCBA

    Нередко можно увидеть верхнюю фотографию печатной платы, на которой все в центре резкое и красивое, но детали слева / справа все размыты.Обычно это происходит, когда фокальная плоскость датчика изображения камеры не параллельна плоскости объекта.

    Это видно по отсутствию фокуса ни с левой, ни с правой стороны фотографии печатной платы, в то время как центр идеально резкий. Потратьте несколько минут на то, чтобы объектив камеры смотрел прямо на плату, а не под углом, если вы специально этого не хотите. Используйте функцию LiveView с функцией цифрового увеличения на камере, чтобы убедиться, что фокусировка хорошая с обеих сторон фотографии.

    Фон

    Большинство инженерных пещер грязное.Некоторые больше, некоторые меньше. Как сохранить лабораторию в рабочем состоянии — решать вам, но неактуальный беспорядок на фотографии не будет хорошей идеей для читателя. Если это действительно сложно сделать, попробуйте удалить с фотографии не связанные элементы, чтобы сосредоточиться на действительно важных вещах. Вам не нужно чистить лабораторию после каждой фотографии, часто достаточно просто прикрыть обрывки и провода листом белой бумаги для принтера. Вот пример ниже:


    Фото A: Беспорядок на столе вокруг тестовой платы (фото слева).Фото B: Тестовая плата с фоном (правая фотография)

    Вы можете сказать, что я пытался показать на левом кадре? Пока сообщение тестовой платы выглядит ясно на правом изображении. Наличие нескольких листов обычной цветной бумаги под рукой, чтобы быстро сделать фон для фотографии. Их большой размер A3 может обеспечить достаточно места, чтобы без проблем делать даже довольно большие снимки печатной платы.

    Супер-макро трюк

    Иногда в редких случаях может потребоваться фотография очень маленького компонента или детали.Обычно для таких фотографий используется дорогая оптика микроскопа и специальное соединение с корпусом камеры, но в разовом случае можно что-то сделать, не тратя денег, просто с обычным фиксированным объективом.

    Объектив имеет две световые плоскости: переднюю и заднюю. Обычно у нас есть свет, попадающий на переднюю линзу объектива и направляемый на сенсор камеры через оптику объектива. Что произойдет, если перевернуть световой путь, расположив объектив в обратном направлении, так, чтобы передняя часть объектива была обращена к датчику камеры? Вы получите увеличенное изображение на сенсоре, которое можно использовать как крайний случай макросъемки.Лучше всего это работает с компактными фиксированными объективами с фокусным расстоянием 20–28 мм. Вы также можете попробовать с 35 или 50 мм, но увеличение обычно слишком велико, а глубина резкости фокусировки действительно узкая, чтобы получить достойные результаты. Есть даже дешевые реверсивные кольца и адаптеры, доступные от различных продавцов на eBay, чтобы все это было простым в эксплуатации.

    В сети есть множество примеров использования этого трюка для получения безумного увеличения, например, здесь или здесь, или здесь.

    Преимущество этого трюка в том, что он почти ничего не стоит попробовать.

    Советы для начинающих аппаратных фотографов

    Теперь, зная все, что обсуждалось в предыдущей главе, мы можем составить список удобных средств оказания первой помощи для сохранения ваших фотографий. Он недорогой, но все же обеспечивает максимальный результат для наилучшего результата.

    • Штатив, подойдет любая обычная дешевая модель, можно купить за ~ 25-50 $. Лучше иметь такую, которая может быть достаточно высокой, чтобы делать обзорные снимки.
    • Простой светодиодный фонарик для длинных засветок / сложных участков.Практически у любого инженера есть куча белых светодиодов, лежащих в ящике с мармеладом, так что это может быть даже самоделка, всего 10-20 белых светодиодов и батарея сделают эту работу. 5-15 $
    • Несколько чистых листов формата A2 / A3 / A4 для использования в качестве рассеивателей и отражателей для освещения или фона. 1–10 $

    Используйте таймер на 5–10 секунд при установке камеры на штатив. Это убережет фото от дрожащего размытия и позволит получить максимум разрешения и резкости камеры.

    Разумно установить максимальное разрешение и качество для JPEG-файлов в вашей камере, чтобы качество не было снижено.Гораздо лучше иметь исходный файл с высоким разрешением для работы с кадрированием / изменением размера на большом экране большого компьютера, чем думать, что делать с фотографией 800 × 600 пикселей, уже обрезанной ранее на камеру, и нет возможности переснять фотографию снова.

    Не забудьте очистить плату / оборудование перед фотографированием, это не очень привлекательно смотреть на грязные платы с пылинками и волосами, застрявшими между контактами и компонентами :).

    Примеры фотографий и настройки, использованные для их изготовления

    Было снято несколько примеров изображений, чтобы предоставить вам пример настройки использованного снаряжения.Пойдем с каждым и обсудим применяемую технику.


    Фотография A: Быстрый случайный снимок печатной платы с обычным увеличением, 28-70 (слева), макрообъективом (в центре) и общим окружающим освещением в комнате (справа)

    Keithley 2002, фото платы A / D

    Б / у шестерня:

    • Камера Nikon D800
    • Объектив Sigma APO DG Marco 180mm f / 2.8
    • Штатив
    • Светодиодный фонарик
     Данные EXIF
    F-номер: 7.1
    Значения чувствительности ISO: 100
    Выдержка [с]: 1,00
    Макс.диафрагма: F2.8
    Режим измерения: многосегментный (5)
    Вспышка: без вспышки
    Фокусное расстояние [мм]: 150
    Режим экспозиции: ручной (1)
    Баланс белого: Авто (0)

    Эта фотография была сделана в темной комнате, при мягком окружающем освещении всего 15 Вт, с направленным белым светодиодным фонариком. Следовательно, для получения правильной экспозиции использовалась более длительная выдержка, в данном случае 1 секунда.Диафрагма была закрыта до f / 7.1 для улучшения резкости на более толстых компонентах, таких как корпуса DIP8 и разъем PLCC.

    Фокус был отрегулирован вручную с помощью LiveView, чтобы в фокусе была поверхность компонентов SMD 1206. Минимальное значение ISO 100 активно для снижения уровня пиксельного шума.

    Камера была закреплена на штативе на расстоянии около 1 метра от печатной платы и снята с помощью автоматического таймера на 10 секунд, чтобы избежать размытия.

    Крупный план, стопка печатной платы

    Б / у шестерня:

    • Камера Nikon D800
    • Sigma APO DG Macro 150 мм f / 2.8 линз
    • Штатив
    • Светодиодный фонарик
     Данные EXIF
    F-номер: 8.0
    Значения чувствительности ISO: 100
    Выдержка [с]: 0,33
    Макс.диафрагма: F2.8
    Режим измерения: многосегментный (5)
    Вспышка: без вспышки
    Фокусное расстояние [мм]: 150
    Режим экспозиции: ручной (1)
    Баланс белого: Авто (0)

    Иногда требуется еще более пристальный взгляд, как, например, эта фотография стека 12-слойной печатной платы FR4.Использовалась та же установка, что и в фото-корпусе ADC PCBA, но на этот раз камера и объектив были расположены всего в 35 см от угла печатной платы. Светодиодный фонарик использовался для освещения слоев меди на печатной плате, поэтому изображение имеет хороший контраст и четкую видимость сияющих слоев меди. Диафрагма закрыта на f / 8.0 для оптимальной резкости, а выдержка составляет 1/3 секунды. Толщина печатной платы составляет всего 1,75 мм, так что это дает вам представление о количестве деталей, которые можно показать с осторожностью с помощью обычной зеркальной фотокамеры и макрообъектива. Минимальное значение ISO 100 активно для снижения уровня пиксельного шума.

    Если вы настроены серьезно и регулярно фотографируете оборудование, подумайте о приобретении хорошего специализированного макрообъектива с фиксированным фокусным расстоянием 90..150 мм с репрофильтром 1: 1, который позволит повысить резкость, качество и разрешение ваших фотографий. совершенно новый уровень. Эти линзы специально разработаны для обеспечения максимальной резкости и отсутствия искажения геометрии изображения. Также они могут дать действительно хороший крупный план, так как способны фокусироваться с близкого расстояния.

    Разборка модуля DSL

    Можно сказать, что сделать отличное фото на hi-end зеркалку и макрообъектив не сложно.Но не оборудование, которое делает хорошие фотографии, а фотограф, который тратит немного усилий, чтобы добиться хорошего результата с приличным освещением и настройками. Фото ниже было снято 8 лет назад дешевым объективом начального уровня и старой камерой среднего класса.

    Б / у шестерня:

    • Камера Nikon D200
    • Объектив Nikkor AF-S 18-135mm f / 3.5-5.6
    • Штатив
    • Окружающий свет
     Данные EXIF
    F-номер: 5.0
    Диапазон чувствительности ISO: 400
    Выдержка [с]: 1/250
    Макс.диафрагма: F5.1
    Режим замера: Точечный (3)
    Вспышка: без вспышки
    Фокусное расстояние [мм]: 62
    Режим экспозиции: ручной (1)
    Фокусное расстояние (35 мм): 93

    Если показать эту фотографию и одну из фотографий выше — можете ли вы определить разницу в используемом оборудовании, не зная технических деталей и не изучая данные EXIF? Nikon D200 на рынке подержанных сегодня продается по цене 100-200 долларов, а его матрица намного хуже, чем у современных технологий.При ISO 800 эта камера уже стала очень шумной, поэтому для получения хорошего результата использовалось ISO 400. Набор объективов начального уровня 18–135 мм не является чем-то необычным, и он останавливается на f / 5.1 на фокусном расстоянии 62 мм, используемом для этого снимка. Никакого фонарика не использовалось, только рассеянный свет в комнате.

    Тем не менее, результат приличный, и его не так уж плохо, чтобы публиковать сообщения на форумах, в статьях и т.п.

    Программное обеспечение для редактирования

    Если вы серьезно относитесь к созданию хороших статей или документов, вы, вероятно, задаетесь вопросом, что использовать для дальнейшего улучшения или изменения размера ваших фотографий.Не рекомендуется размещать фотографии размером 7000 × 4000 пикселей в сообщениях на форуме, поэтому необходимо делать уменьшенные эскизы меньшего размера. Существует множество вариантов бесплатного программного обеспечения для простого изменения размера, но мы можем сделать еще один шаг и немного поговорить об использовании отредактированных изображений с вашей камеры.

    Я нашел Adobe Lightroom полезным и простым в использовании даже для новичков. Некоторые камеры уже имеют встроенное программное обеспечение, такое как Nikon CaptureNX, которое полезно, но может потребовать некоторого обучения.

    Для просмотра и изменения размера, а также для пакетной обработки (изменение размера, обрезка и т. Д.) Я нашел полезную бесплатную программу XnView.Например, в наших статьях большинство фотографий имеют размер 900 пикселей в ширину для снимков размером с страницу или 450 пикселей в ширину для двухрядных наборов. XnView может изменять размер всех ваших сотен изображений JPEG с высоким разрешением за одну простую пакетную операцию.

    Окончательный набор фотографий и миниатюр с измененным размером я загружаю на веб-сервер и готов к публикации в традиционном форматировании. Представим, что у нас есть два снимка: image_hires.jpg с разрешением 5000 × 3000 и его версия с измененным размером image_lowres.jpg размером 900 × 540 пикселей. Мы загрузили оба файла в ту же папку / doc / Example / и хотели бы, чтобы в сообщение на форуме было вставлено изображение меньшего размера с низким разрешением. Мы хотим, чтобы изображение было кликабельным, со ссылкой на версию в высоком разрешении для более подробной информации. Это легко сделать, вставив в свой пост код ниже:

    • BBCode (используется на многих форумах)
     • [url = https: //xdevs.com/doc/Example/image_hires.jpg] [img] https://xdevs.com/doc/Example/image_lowres.jpg [/ img] [/ url]
     "! Https: // xdevs.com / doc / Example / image_lowres.jpg! ": https: //xdevs.com/doc/Example/image_hires.jpg

    Хорошая практика — называть обе фотографии одинаково, за исключением того, что в версии с низким разрешением к имени добавлено _1 . Это позволяет мне автоматизировать управление тегами, вставляя все фотографии в пакет, с изменением имени только на image _1 .jpg для изображения предварительного просмотра. Если вы хотите вставить только фотографию в низком разрешении без клика (например, небольшую часть схемы), вы упрощаете код, как показано ниже:

    • BBCode (используется на многих форумах)
     • [img] https: // xdevs.com / doc / Example / image_lowres.jpg [/ img]
    ! Https: //xdevs.com/doc/Example/image_lowres.jpg!

    Настройка фотографий xDevs.com

    Один из читателей однажды спросил меня, какую камеру я использую для фотографий в статьях и сообщениях на форуме. Итак, вот оно, все, что перечислено ниже. Обратите внимание, что это не целевое или эталонное оборудование, это просто то, что я приобрел за десять лет увлечения фотографией. Я оказался здесь по разным причинам, многие из которых вообще не включают никаких инженерных проектов, связанных с электроникой.Изначально моей первой камерой была компактная камера с зумом Olympus C4000, которая позже была модернизирована до Olympus E-20N. Я использовал это более 5 лет, пока, наконец, не попал в DSLR с Nikon D50 и Nikkor AF-S 18-55 в качестве стартера. Более поздний переход на D80, D200 оказал менее заметное влияние на качество изображения и в основном имел преимущества в удобстве использования.

    Сегодня у меня две зеркалки от Nikon, D800 и D3. Почему два? Что ж, оба служат для разных целей. D800 — это 36-мегапиксельная камера с высоким разрешением, которая лучше всего подходит для макросъемки и статической фотографии, поэтому это основной инструмент для получения максимально детализированных изображений.Подавляющее большинство фотографий, опубликованных на этом сайте, сделаны с сенсора D800. Также намного проще работать с фотографиями с высоким разрешением, обрезая нужную область кадра и сохраняя при этом достаточно деталей. D800 также используется в качестве камеры для захвата HD-видео для видео на YouTube и тому подобного. D3 на противоположной стороне используется в основном для покадровой съемки видео.

    Что касается выбора объектива, то я взял Nikkor AF-S 28-70 / 2.8D с основным зумом и Sigma Macro APO 150 / 2.8 для крупных планов. Также использовал Nikkor AF-S 35 / 1.8G DX и иногда использовал Nikkor AF 50/1.4D для быстрых снимков с рук, например фотографий рабочего места или общих снимков. Для покадрового широкоугольного зума Nikkor AF-S 17-35 / 2.8D часто используется с D3 для получения перспективного обзора рабочей зоны. Поскольку все делается в обычной небольшой гостиной, зум — хороший способ получить лучший угол обзора деталей проекта.


    Фото A: фотоаппарат xDevs.com

    Большинство этих линз я купил сломанными на eBay по приличным ценам, так как все, что мне было нужно, это хорошая оптика и ручная фокусировка.Я использую ручную фокусировку только для того, чтобы камера была зафиксирована и сфокусирована именно на том, что нужно, и не меняется ни разу. Некоторые объективы, такие как AF-S 28-70 / 2.8, не требуют особого внимания, но это не большая проблема для инженера по аппаратному обеспечению. Nikkor AF 80-200 / 2.8D не используется для аппаратной фотографии, поскольку его диапазон фокусировки слишком велик для использования в помещении.

    В другом месте нет специального освещения, только рассеянный свет или местные лампы мощностью 15-20 Вт на скамейке. Для снимков с длинной выдержкой я затемняю комнатный свет и использую ручной белый светодиодный фонарик, чтобы вручную осветить объект со всех сторон.Я сделал небольшое видео об этой технике, как показано ниже:

    Это позволяет сделать ровный свет вокруг объекта с мягкими тенями. Сделав несколько снимков, я могу получить оптимальные углы, чтобы маркировка IC и тесные места хорошо освещались и равномерно.

    Для крепления фотоаппарата используется обычный дешевый штатив. Хотя у меня есть пульт дистанционного управления, я обычно не использую его, чтобы избежать подключения к камере, поскольку я много перемещаю штатив и настройку камеры во время фотосессии. Функция задержки подъема зеркала M UP от Nikon работает с автоматическим спуском таймера.Любые другие камеры могут использовать функцию задержки спуска автоспуска, установленную на 5-10 секунд, чтобы камера стабилизировалась перед съемкой. Я не прикасаюсь к камере и не хожу вокруг нее во время выдержки, так как даже незначительное движение легко делает размытые снимки при использовании макрообъектива 150 мм.

    Что касается питания, есть несколько батарей для D800 и блок питания переменного тока для D3, которые я часто использую, чтобы избежать задержек при фотографировании. Что касается карт памяти, у меня есть случайные карты CompactFlash емкостью 4 и 8 ГБ для D3 и карты SanDisk Extreme SD и CF для D800.Поскольку мы не снимаем ничего динамичного, не стоит использовать какие-то специальные высокоскоростные карты памяти. Это не значит, что мультиметр Keithley убегает от стола из-за задержки при записи данных на карту. Однако наличие быстрых карт немного помогает со скоростью загрузки на компьютер.

    Заключение

    Надеюсь, эта короткая статья поможет вам сделать хорошие иллюстрации и фотографии для статей, сообщений на форумах и документации. Удовольствие читателей от чтения вашей публикации может заставить их захотеть приобрести ваш продукт и превратить их в клиентов.Продолжайте создавать качественный контент, и количество в конце концов придет.

    Теперь, зная все это, не сиди здесь просто так! Возьмите фотоаппарат и попробуйте что-нибудь сфотографировать. В конце концов, опыт — лучший учитель. Нет абсолютно ничего плохого в том, чтобы сделать сотни фотографий с разными настройками, чтобы найти наиболее подходящие условия для наилучшего результата, и, возможно, всего за несколько недель вы также сможете написать свое собственное руководство «Как делать фото»! Провал с первой попытки — это нормально, это научит вас, чего НЕ делать в следующий раз.

    Изучение фотографии по книгам является типичным примером, с проверкой понимания на основании ответов автора в книге. Хотя это хороший подход, есть гораздо лучший и быстрый способ делать что-то. Вы, вероятно, научитесь лучше, фактически делая фотографии и экспериментируя с реальными объектами и ручками камеры, позволяя вашему глазу давать «ответы» и суждения вместо книжного руководства. Помните, ваша фотография должна давать зрителю тему или проблему, которую вы пытаетесь показать в красивой и приятной форме, не больше и не меньше.

    В случае аппаратной фотографии, все мы сталкивались с ситуациями, когда у нас было оборудование, о котором никто в сети не говорил и не обслуживал, а также отсутствие документации и справочных фотографий, что заставляло нас гадать, где тот или иной провод был изначально или что это за маркировка компонента. Постарайтесь решить эти проблемы, делая внутренние фотографии, охватывая как можно больше, и это наверняка избавит кого-нибудь от многих часов догадок.

    Есть что сказать? Прыгайте в комментариях!

    Фотографии загрязненных печатных плат

    Фотографии загрязненных печатных плат
    В конце прошлого месяца мы разместили статью Мишель Вулли «Основные причины отказов печатных плат» с фотографиями муравьев и комаров в самых неблагополучных местах.

    Я попросил читателей присылать свои рассказы / фотографии. Вот несколько первых, которые пришли. Не стесняйтесь присылать их, и я добавлю их сюда.

    Fuzz and Dust
    Системный инженер Дин Севернс прислал фотографию вышедшего из строя силового модуля, который был возвращен с места. Он использовался в мобильной тележке. Он сообщает, что простая очистка вернула его в работу. (Вентилятор на самом деле является вытяжным, а не входным.)

    Sloppy Workmanship
    Бенджамин Форд, консультант Sentry Group, поделился этой историей:
    «Однажды коллега рассказал мне о своем разочаровании по поводу одного из своих автомобильных брелков дистанционного замка двери.После нескольких лет использования он начал разряжать батарейки таблеточного типа примерно за три дня, но в остальном он все еще работал нормально. Он безуспешно обращался за помощью к дилеру автомобилей. Я предложил посмотреть, предположив, что проблема должна быть в неисправном компоненте или другом проводящем пути. К счастью, я использовал USB-камеру для микроскопа и сфотографировал единственную аномалию, которую я обнаружил на печатной плате — белая жирная слизь, размазанная по конденсатору и резистору и между ними.Я очистил плату спиртом и кислотной щеткой, и брелок работал нормально с одним и тем же комплектом батарей в течение последних двух лет!

    «Я не знаю, что это было за вещество, но я предполагаю, что это какое-то загрязнение, оставшееся от производства, поскольку оно было обнаружено только в этой одной области. Это напомнило мне токопроводящую смазку, но я никогда не узнаю наверняка. Я вижу много печатных плат в новых продуктах, особенно из Азии, буквально покрытых пленкой грязи и детрита, потому что они не могли занять дополнительное время для надлежащей очистки.Стоимость дешевой электроники в долгосрочной перспективе связана с потерей надежности, но мы все делаем ставку на то, что такого рода поломка не произойдет до истечения срока гарантии! После этого, к сожалению, товар одноразовый ».

    Обман миссии на Луну?
    Майк Ханчетт поделился некоторыми фотографиями внутренней части компьютера, который использовался в автомастерской. Первое — это до, второе — после, а третье — какое-то развлечение Майка с изображением в Photoshop, предполагающее, что компьютер использовался для совершения розыгрыша лунной прогулки.

    (Обратите внимание на космонавтов в правом верхнем углу изображения.)

    Как избежать «ошибок»
    Что касается более серьезного вопроса, Роб Путала, старший системный инженер Bloomy Controls Inc., поделился этим наблюдением о способе избежать проблем с загрязнением на пороге: «В предыдущей компании урожайность повышалась за счет повторного использования. внедрение ROSE-тестирования — Удельное сопротивление экстракта растворителя при входном контроле. Некоторые критически важные печатные платы, используемые этой компанией, имели схемы с очень высоким коэффициентом усиления, которые могли бы колебаться или показывать другое странное поведение из-за недостаточной очистки флюса.Количество остаточного магнитного потока, необходимое для воздействия на работу схемы с высоким коэффициентом усиления, на удивление мало — по результатам теста ROSE. Возможно, влажность усилила влияние небольшого остатка флюса. Все, в чем я уверен, это то, что некоторые печатные платы были полностью излечены от своих недугов после теста ROSE, который тщательно промывает сборку. Отслеживание чистоты продуктов поставщиков повысило выход многих продуктов с первого прохода ».

    Создание отличных снимков электронных конструкций

    После того, как вы закончили дизайн печатной платы или продукта, вам часто захочется сфотографировать его.Иногда это делается для маркетинговых материалов или документации, а иногда вы гордитесь своей работой и хотите сделать несколько картинок для потомков. Хотя вы всегда можете достать свой мобильный телефон и сделать несколько снимков, приятно, когда изображения продуктов отдают должное качеству, которое в них заложено.

    Как компания, оказывающая услуги по проектированию электроники, большинство продуктов, которые разрабатывает Nuvation Engineering, связаны с проектированием и внедрением печатных плат. В результате у меня есть опыт фотографирования печатных плат и корпусов продуктов.Вот несколько советов, которые можно применить ко всем типам фотографии, но они особенно важны для улавливания нюансов инженерного дизайна.

    Все дело в освещении

    Освещение абсолютно необходимо для хорошей фотографии продукта. Изделие должно быть равномерно освещено белым светом с хорошей цветовой температурой. Это часто является причиной того, что снимки с мобильного телефона в лаборатории не оправдывают себя — недостаточно освещения. Для равномерного освещения необходим световой короб.

    Световой короб, который я использую, представляет собой белый пластиковый 3-сторонний короб — 2 стороны и основание, с закругленными поверхностями между каждой из сторон, так что фоном для продукта является бесшовный белый фон. Световой короб также имеет флуоресцентный белый свет и отражатель для создания мягкого белого равномерного света по всей площади светового короба. Для более крупных объектов необходим световой короб большего размера или световая палатка, а также два студийных светильника с софтбоксами, чтобы равномерно освещать изделие с обеих сторон.

    Установка светового короба

    Глубина резкости

    На хорошей фотографии инженерного продукта в фокусе находится весь продукт.Для более крупных продуктов может быть сложно удержать в фокусе весь объект. Чтобы получить глубокий фокус, вам нужно снимать в режиме приоритета диафрагмы и с максимальным значением диафрагмы (наименьшим отверстием диафрагмы), поддерживаемым объективом. Часто это f / 22 или выше. Это похоже на настройку камеры на работу как у точечной камеры. При такой диафрагме это означает, что вы используете штатив постоянно, каждый раз, без исключения. В зависимости от источника света это может означать продолжительность экспозиции от 1 секунды или дольше.Никто не может так долго держать камеру в устойчивом положении!

    Плата Nuvation BMS в фокусе

    Tack Sharp

    Наряду с глубиной резкости продукт должен быть четким и четким, каждая деталь должна быть четкой и четкой. Это требует устранения всех источников вибрации как для камеры, так и для продукта. Что касается камеры, используйте пульт дистанционного управления для нажатия кнопки спуска затвора или используйте таймер автоспуска, чтобы устранить дрожание камеры при нажатии на кнопку спуска затвора. Для цифровых зеркальных фотоаппаратов есть режим блокировки зеркала, чтобы зеркало не двигалось непосредственно перед съемкой.Что касается продукта, то его нужно фотографировать в помещении (без ветра) и на устойчивом столе. Не опирайтесь на стол во время съемки.

    Какой у вас угол?

    Под каким углом (-ами) следует фотографировать продукт? Здесь наука фотографии встречается с искусством фотографии. Вы можете запечатлеть прямоугольную печатную плату в прямоугольной рамке со всеми квадратами, но это часто выглядит скучно и неинтересно. Эти типы фотографий могут быть полезны, но если чаще фотографировать продукт под углом и на разной высоте — выше, на уровне и даже немного ниже, это может привести к более интересным фотографиям.Попробуйте делать снимки под тем же углом, который обычно рассматривается, и под разными углами, чтобы обеспечить разнообразие.

    Одна печатная плата, три угла

    Дополнительные советы по фотосъемке

    • Очистите доску перед съемкой! Делайте четкие снимки с большой глубиной резкости, чтобы показать каждый отпечаток пальца и частичку пыли. Очистите изделие перед фотосессией, иначе придется поправлять в фотошопе.
    • Подоприте доску или изделие. Держите под рукой несколько небольших предметов, которые можно использовать для поддержки продукта.Эти объекты предпочтительно должны быть черными и должны быть достаточно маленькими, чтобы их нельзя было увидеть на изображении.
    • Используйте отражатели или зеркала. Чтобы получить равномерное освещение вокруг продукта, можно использовать зеркала или переносные отражатели, чтобы заполнить любые тени на продукте или вокруг него.
    • Будьте готовы. Убедитесь, что все ваше оборудование готово и работает. Если возможно, заранее просмотрите продукт и местоположение фотографии, чтобы знать, с чем вы работаете.
    • Удачи.Будьте в восторге от объекта, который вы фотографируете. Ваше отношение к продукту может повлиять на вашу трудовую этику и качество фотографий.

    Продолжайте читать, чтобы получить полезные советы по постобработке и тому, как улучшить качество изображения после его съемки.


    Nuvation предоставляет полный спектр услуг по дизайну электроники для вывода продуктов от концепции на рынок. Свяжитесь с Nuvation Engineering, чтобы узнать больше об услугах, которые предлагают наши квалифицированные инженерные и производственные группы.

    Понятия и терминология, используемые в печатных платах (PCB) -Electrosoft Engineering

    Основные концепции печатных плат

    Что такое печатная плата?

    Печатная плата или печатная плата — это пластина или плата, используемая для размещения различных элементов, составляющих электрическую цепь, которая содержит электрические соединения между ними.

    Самыми простыми печатными платами являются те, которые содержат медные дорожки или межсоединения только на одной из поверхностей.Эти виды плат известны как однослойные печатные платы или однослойные печатные платы.

    Наиболее распространенные печатные платы, производимые сегодня, — это те, которые содержат 2 слоя, то есть вы можете найти межсоединения на обеих поверхностях платы. Однако, в зависимости от физической сложности конструкции (компоновки печатной платы), платы могут изготавливаться из 8 или более слоев.

    Рис. 1. Пример области двухслойной печатной платы

    Паяльная маска

    Для монтажа электрических компонентов на печатных платах требуется процесс сборки.Этот процесс можно выполнить вручную или с помощью специального оборудования. Процесс сборки требует использования припоя для размещения компонентов на плате. Чтобы избежать или предотвратить случайное замыкание припоем двух дорожек из разных цепей, производители печатных плат наносят покрытие или лак, называемый паяльной маской, на обе поверхности платы. Самый распространенный цвет паяльной маски, используемой в печатных платах, — зеленый, за которым следуют красный и синий.

    В программном обеспечении EDA (автоматизация проектирования электроники) обычно существует правило, связанное с расширением паяльной маски.Это правило определяет расстояние, которое существует между границами контактных площадок и границей паяльной маски. Эта концепция проиллюстрирована на рисунке 2 (а).

    Шелкография или наложение

    Шелкография — это процесс, при котором производитель печатает информацию на паяльной маске, облегчающую процессы сборки, проверки и ремонта. Обычно шелкография печатается для обозначения контрольных точек, а также положения, ориентации и справки электронных компонентов, которые являются частью схемы.Также его можно использовать для любых целей, которые может потребоваться разработчику, например, название компании, инструкции по настройке (это обычно использовалось в старых материнских платах ПК) и т. Д. Шелкография может быть напечатана на обеих поверхностях платы. Также термин шелкография известен как наложение. На рисунке 2 показан участок схемы, все отпечатки, сделанные белым цветом, соответствуют шелкографии.

    Рис. 2. Расширение паяльной маски (а) и шелкография (б)

    Набор слоев

    Как уже было сказано в начале статьи, печатные платы могут быть многослойными.Когда печатная плата проектируется с помощью программного обеспечения EDA, часто указывается несколько слоев, которые не обязательно соответствуют проводящему материалу (меди). Например, шелкография и паяльная маска являются непроводящими слоями. Наличие проводящих и непроводящих слоев может привести к путанице, потому что производители используют термин слой, когда они относятся только к проводящим слоям. С этого момента мы будем использовать термин слой без суффикса «CAD» только применительно к проводящим слоям.Если мы используем термин «слой САПР», мы имеем в виду все виды слоев, то есть проводящие и непроводящие.

    Набор слоев CAD следующий:

    Слой CAD (проводящий и непроводящий)

    Описание слоя CAD

    1 Верхняя шелкография / оверлей (непроводящий)
    2 Верхняя паяльная маска (непроводящая)
    3 Маска с верхней пастой (непроводящая)
    4 Слой 1 (проводящий)
    5 Sustrate (непроводящий)
    6 Слой 2 (проводящий)
    п-1 Sustrate (непроводящий)
    n Слой n (проводящий)
    n + 1 Нижняя маска с пастой (непроводящая)
    п + 2 Нижняя паяльная маска (непроводящая)
    п + 3 Нижняя шелкография / наложение (непроводящее)

    На рисунке 3 показаны 3 разных стека.Оранжевым цветом выделены слои в каждом наборе. Высота штабелирования или толщина платы могут варьироваться в зависимости от области применения, однако наиболее часто используемые значения составляют 1,6 [мм] или 62 [мил]. В некоторых странах [thou] используется как синоним слова [mils]. (1 [мил] = 0,001 [дюйм] = 0,0254 [мм])

    Рис. 3. Пример трех разных наборов печатных плат: 2 слоя (a), 4 слоя (b) и 6 слоев (c)

    Комплектующие

    Сегодня на рынке можно найти большое количество корпусов электронных компонентов.Часто для одного устройства можно найти несколько типов пакетов. Например, вы можете найти одну и ту же интегральную схему в корпусах QFP и LCC.

    В основном существует 3 больших семейства электронных пакетов:

    Упаковка Описание Пример изображения
    сквозное отверстие

    Все компоненты со штырями, предназначенные для установки через металлическое отверстие в печатной плате.Такой компонент припаивается к противоположной стороне платы, с которой он был вставлен. Обычно эти компоненты устанавливаются только на одной поверхности платы.

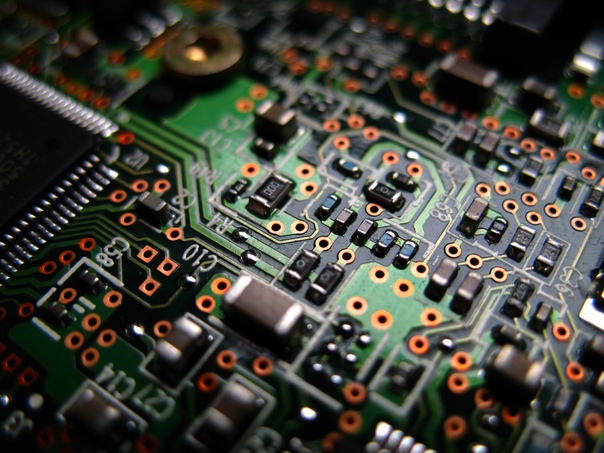

    SMD / SMT (устройство для поверхностного монтажа / технология поверхностного монтажа)

    Все те компоненты, которые припаяны на той же стороне платы, с которой компонент был размещен. Преимущество такого типа корпуса в том, что его можно установить с обеих сторон печатной платы.Кроме того, эти компоненты меньше, чем у сквозных отверстий, что позволяет создавать меньшие и более плотные печатные платы. Эти типы компонентов полезны для частот до 200 [МГц] (основная тактовая частота).

    BGA (массив шариковой сетки)

    Эти типы компонентов часто используются в интегральных схемах с выводами высокой плотности. Для их припаивания к печатным платам требуется специализированное оборудование, так как выводы сделаны из шариков припоя, которые необходимо расплавить для обеспечения электрического контакта с контактными площадками.

    Компоненты

    BGA идеально подходят для высокочастотных интегральных схем из-за очень малых паразитных индуктивностей, присутствующих в стыке между контактной площадкой и шариками. Эти типы компонентов очень распространены в компьютерном оборудовании, таком как материнские платы и карты видеоускорителей.

    Для получения дополнительной информации вы можете посетить эту отличную статью из Википедии.

    Технология поверхностного монтажа — Википедия

    Колодки

    Контактная площадка — это небольшая поверхность из меди на печатной плате, которая позволяет припаять компонент к плате.Вы можете представить контактную площадку как кусок меди, в котором контакты компонента механически поддерживаются и припаяны. Есть 2 типа подушечек; сквозное отверстие и smd (поверхностный монтаж).

    Контактные площадки предназначены для ввода контактов компонентов, поэтому их можно припаять с той стороны, с которой компонент был вставлен. Эти типы прокладок очень похожи на сквозные переходные отверстия.

    Контактные площадки smd предназначены для устройств поверхностного монтажа или, другими словами, для пайки компонента на той же поверхности, на которой он был установлен.

    На рисунке 4 изображены 4 компонента. Компоненты IC1 и R1 имеют 8 и 2 контактных площадки SMD соответственно, в то время как оба компонента Q1 и PW имеют 3 контактных площадки.

    Рис. 4. Контактные площадки для поверхностного монтажа и сквозные отверстия

    Медные гусеницы

    Дорожка — это токопроводящий путь, который используется для соединения 2 точек на печатной плате. Например, для соединения двух контактных площадок или для соединения контактной площадки и переходного отверстия или между переходными отверстиями. Дорожки могут иметь разную ширину в зависимости от протекающих по ним токов.

    Важно подчеркнуть, что на высоких частотах необходимо рассчитать ширину дорожек, чтобы межсоединение можно было согласовать по импедансу вдоль пути, созданного дорожкой. (подробнее об этом в будущей статье)

    Рис. 5. Дорожки, соединяющие 2 интегральные схемы (микросхемы)

    Отверстия с металлическим покрытием (сквозные переходные отверстия или переходные отверстия полного пакета)

    Когда межсоединение должно быть выполнено из компонента, который расположен на верхнем слое печатной платы, с другим, расположенным на нижнем слое, используется переходное отверстие (доступ к вертикальному межсоединению).Переходное отверстие — это металлическое отверстие, через которое ток проходит через плату. На рисунке 6 изображены 2 дорожки, которые начинаются у контактных площадок компонента на верхнем слое и заканчиваются у контактных площадок другого компонента в нижнем слое. Для проведения тока от верхнего слоя к нижнему слою для каждой дорожки используется переходное отверстие. Дорожки и пэды, принадлежащие нижнему слою, визуально затемнены, поэтому вы можете отличить их от тех, что находятся на верхнем слое.

    Рис 6.Две интегральные схемы, расположенные на противоположных сторонах печатной платы, соединены сквозными переходными отверстиями

    На рисунке 7 показан более подробный вид поперечного сечения четырехслойной печатной платы или четырехслойной печатной платы. Цвета, представленные на рисунке, объяснены в следующей таблице:

    зеленый Верхняя и нижняя паяльные маски
    красный Верхний слой (проводящий)
    фиолетовый Второй слой.В этом случае этот слой используется как плоскость питания (т.е. Vcc или Gnd)
    желтый Третий слой. В этом случае этот слой используется как плоскость питания (т.е. Vcc или Gnd)
    синий Нижний слой (проводящий)

    Печатная плата, изображенная на рисунке 7, показывает дорожку, принадлежащую верхнему слою, которая проходит через плату через сквозное отверстие, а затем продолжается как дорожка, принадлежащая нижнему слою.

    Рис. 7. Дорожка от верхнего слоя, проходящего через печатную плату и заканчивающегося нижним слоем

    Глухие переходные отверстия

    В сложных проектах с высокой плотностью размещения необходимо использовать более двух слоев, как показано на рисунке 7. Обычно в многослойных системах, где имеется много интегральных схем, плоскости питания (Vcc или gnd) используются, чтобы избежать чрезмерной прокладки шин питания. . Другими словами, гораздо проще и безопаснее напрямую подключаться к плоскостям питания, которые находятся под микросхемами, вместо прокладки длинных дорожек для PDS (системы подачи питания) (это также может быть достигнуто с помощью сквозных переходных отверстий).Также бывают случаи, когда сигнальная дорожка должна быть направлена ​​от внешнего слоя (верхнего или нижнего) к внутреннему с минимальной высотой переходного отверстия, потому что она может действовать как шлейф и, возможно, вызывать несоответствие импеданса. Это может вызвать отражения и вызвать проблемы с целостностью сигнала (подробнее об этом в будущей статье). Для этих типов межсоединений используются глухие переходные отверстия, что позволяет выполнять соединение от внешнего слоя к внутреннему с минимальной высотой переходного отверстия. Слепое переходное отверстие начинается на внешнем слое и заканчивается на внутреннем слое, поэтому оно имеет префикс «слепой».

    Чтобы узнать, закрыто ли какое-либо переходное отверстие, вы можете приложить печатную плату к источнику света и посмотреть, видите ли вы свет, исходящий от источника через переходное отверстие. Если вы видите свет, то переходное отверстие является сквозным, в противном случае переходное отверстие является глухим.

    Очень полезно использовать эти типы переходных отверстий в конструкции печатной платы, когда у вас не слишком много места для размещения компонентов и разводки. Вы можете разместить компоненты с обеих сторон и максимально увеличить пространство. Если бы переходные отверстия были сквозными, а не глухими, переходные отверстия с обеих сторон использовали бы дополнительное пространство.

    На рисунке 8 показаны 3 переходных отверстия, которые являются частью четырехслойной печатной платы. Если мы посмотрим на картинку слева направо, первое переходное отверстие, которое мы увидим, будет сквозным переходом или переходом полного стека. Второе переходное отверстие начинается на верхнем слое и заканчивается на втором слое (внутреннем), поэтому мы говорим, что это слепое переходное отверстие 1-2. Наконец, третье переходное отверстие начинается в нижнем слое и заканчивается на третьем слое, поэтому мы говорим, что это 3-4 слепые переходные отверстия.

    Важно иметь в виду, что глухие переходные отверстия часто производятся в последовательных слоях, другими словами между L1 L2, L3 L4, Ln-1 Ln.

    Рис. 8. Сравнение сквозного отверстия и заглушки через

    Недостатком этого типа переходных отверстий является их высокая цена по сравнению с альтернативными сквозными отверстиями.

    Похоронен Виас

    Эти переходные отверстия похожи на глухие, с той разницей, что они начинаются и заканчиваются на внутреннем слое. Если мы посмотрим на изображение, изображенное на рисунке 9 слева направо, мы увидим, что первое — это сквозное отверстие или полный стек сквозных отверстий.Второй — это глухие переходы 1-2, а последний — заглубленные 2-3 прохода, которые начинаются на втором слое и заканчиваются на третьем слое.

    Рис. 9. Сравнение сквозных, глухих и скрытых переходных отверстий

    Важно иметь в виду, что глухие переходные отверстия часто производятся в последовательных слоях (например, L1 L2).

    Как и в случае глухих переходных отверстий, основным недостатком этого типа переходных отверстий является их высокая цена по сравнению с альтернативными сквозными отверстиями.Использование переходных отверстий b / bb может существенно повлиять на стоимость плат, поэтому вы решаете, лучше ли использовать переходные отверстия такого типа или использовать платы большего размера с переходными отверстиями типа сквозных отверстий.

    англ. М. Патрисио Коэн
    Электрософт Инжиниринг

    Вернуться на страницу статей

    Щелкните следующую ссылку, чтобы вернуться на нашу домашнюю страницу:

    На главную — Услуги по проектированию и разработке электронного оборудования на заказ

    Печатные платы

    для прототипов печатных плат и решений для печатных плат на заказ

    Активация — обработка, при которой непроводящий материал становится восприимчивым к химическому осаждению.

    Активные компоненты — Полупроводниковые устройства, такие как транзисторы и диоды, которые могут изменять свои основные характеристики в электрической цепи с питанием, например усилители и выпрямители.

    Аддитивный процесс — процесс получения проводящих рисунков путем избирательного осаждения проводящего материала на плакированный или незапакованный материал.

    Аналоговая схема: Электрическая цепь, которая обеспечивает непрерывный количественный выход в ответ на свой вход.

    Кольцевое кольцо — та часть проводящего материала, которая полностью окружает отверстие.

    Множество — Группа элементов или схем (или печатных плат), расположенных рядами и столбцами на основном материале.

    Произведение искусства — Точно масштабированная конфигурация, используемая для создания мастера художественного произведения или мастера-постановщика.

    Мастер художественных работ — Фотопленка или стеклянная пластина, воплощающая изображение рисунка печатной платы, обычно в масштабе 1: 1.

    Соотношение сторон — Отношение толщины печатной платы к диаметру самого маленького отверстия.

    сборка — Ряд деталей, узлов или их комбинаций, соединенных вместе.

    Файл сборки — Чертеж, описывающий расположение компонентов на печатной плате.

    Автоматизированное испытательное оборудование (АТЭ) — Оборудование, которое автоматически тестирует и анализирует функциональные параметры для оценки производительности тестируемых электронных устройств.

    Верх


    Шаровая сетка (BGA) — Корпус SMD, в котором соединительные элементы с шариками припоя покрывают нижнюю поверхность корпуса.

    Голая доска — Незаселенная печатная плата.

    Бочка — Цилиндр образован металлизацией через просверленное отверстие.

    Базовая медь — Тонкая медная фольга покрытого медью ламината для печатных плат.Он может присутствовать на одной или обеих сторонах доски.

    Базовый медный вес — см. Медная фольга

    Базовый материал — Изоляционный материал, на котором может быть сформирован токопроводящий рисунок. Он может быть жестким, гибким или и тем, и другим. Это может быть диэлектрический или изолированный металлический лист.

    Толщина основного материала — Толщина основного материала без учета металлической фольги или материала, нанесенного на поверхность.

    BBT — Тест на голую доску.

    Кровать из гвоздей — Испытательное приспособление, состоящее из рамы и держателя, содержащего поле подпружиненных штырей, которые устанавливают электрический контакт с плоским испытательным объектом (т. Е. Печатной платой).

    Спецификация материалов (BOM) — Исчерпывающий список всех узлов, компонентов и сырья, входящих в родительскую сборку, с указанием количества каждого из них, необходимого для сборки.

    Кровотечение — Состояние, при котором металлическое отверстие выводит технологические растворы из пустот и щелей.

    Слепой переход — Отверстие в проводящей поверхности, которое соединяет внешний слой с внутренним слоем многослойной платы, не проникая через всю плату.

    Волдырь — Локальное набухание и разделение между любыми слоями ламинированного основного материала или между основным материалом или проводящей фольгой.Это форма расслоения.

    Прочность сцепления — Сила, приходящаяся на единицу площади, требуемая для разделения двух соседних слоев доски под действием силы, перпендикулярной поверхности доски.

    Поклон — Отклонение от плоскостности доски, характеризующееся примерно цилиндрической или сферической кривизной, так что если доска прямоугольная, ее четыре угла находятся в одной плоскости.

    Материал B-Stage — Листовой материал, пропитанный смолой, отвержденной до промежуточной стадии (смола B-стадии).PrePreg — популярный термин.

    Смола B-Stage — Термореактивная смола, находящаяся в промежуточном состоянии отверждения.

    Встроенная самопроверка — Метод электрического тестирования, который позволяет тестируемым устройствам тестировать себя с помощью специального дополнительного оборудования.

    Похоронен через — Сквозное отверстие, которое не выходит на поверхность печатной платы.

    Заусенец — После сверления на внешней поверхности меди остался гребень.

    Верх


    CAD — Системы автоматизированного проектирования.

    Файлы CAM — Файлы, используемые для изготовления печатной платы, включая файл Gerber, файл NC Drill и сборочные чертежи.

    САМ — Автоматическое производство.

    Емкость — Свойство системы проводников и диэлектриков, которое позволяет хранить электричество, когда существует разность потенциалов между проводниками.

    Керамическая решетка с шариками (CBGA) — Пакет с шариковой решеткой на керамической подложке.

    Фаска — Сломанный угол для устранения острой кромки.

    Чип — Отдельная схема или компонент кремниевой пластины, безвыводная форма электронного компонента.

    Чип-на-плате (COB) — Конфигурация, в которой микросхема прикреплена непосредственно к печатной плате или подложке припоем или токопроводящим клеем.

    Слой схемотехники — Слой печатной платы, содержащий проводники, в том числе плоскости заземления и напряжения.

    Облицовка или облицовка — Относительно тонкий слой или лист металлической фольги, приклеенный к ламинатной сердцевине и образующий основной материал для печатных схем.

    Покрытие — Тонкий слой материала, проводящего, магнитного или диэлектрического, нанесенный на поверхность вещества.

    Коэффициент теплового расширения (КТР) — Отношение изменения размеров объекта к исходным размерам при изменении температуры, выраженное в% / ºC или ppm / ºC.

    Компонент Отверстие — Отверстие, используемое для крепления и электрического подключения оконечной нагрузки компонента, включая штырь или провод к печатной плате.

    Сторона компонента — Сторона печатной платы, на которой установлено большинство компонентов.

    Дирижер — Тонкая проводящая область на поверхности или внутреннем слое печатной платы, обычно состоящая из площадок (к которым подключены выводы компонентов) и дорожек (дорожек).

    Расстояние между проводниками — Расстояние между соседними краями (не от осевой линии до центральной линии) изолированных проводящих рисунков в проводящем слое.

    Толщина проводника — Толщина жилы, включая все металлические покрытия.

    Защитное покрытие — Изолирующее защитное покрытие, которое соответствует конфигурации объекта с покрытием и наносится на готовую сборку платы.

    Площадь разъема — Часть печатной платы, которая используется для электрических соединений.

    Контактный угол (угол смачивания) — Угол между контактными поверхностями двух предметов при склеивании.Краевой угол смачивания определяется физическими и химическими свойствами этих двух материалов.

    Контролируемый импеданс — Согласование свойств материала подложки с размерами и местоположением дорожек для создания удельного электрического импеданса, видимого по сигналу на дорожке.

    Медная фольга (базовая медная масса) — Медный слой на плате. Его можно характеризовать либо массой, либо толщиной покрытого медного слоя.Например, 0,5, 1 и 2 унции на квадратный фут эквивалентны слоям меди толщиной 18, 35 и 70 мкм.

    Коррозионный флюс — Флюс, содержащий агрессивные химические вещества, такие как галогениды, амины, неорганические или органические кислоты, которые могут вызывать окисление медных или оловянных проводников.

    C-этап — Состояние полимерной смолы, когда она находится в твердом состоянии с высокой молекулярной массой. Нерастворим и настой.

    CTE — Коэффициент температурного расширения.Мера величины изменения материала по любой оси на градус изменения температуры.

    Лечение — Необратимый процесс полимеризации термореактивной эпоксидной смолы в температурно-временном профиле.

    Время отверждения — Время, необходимое для полного отверждения эпоксидной смолы при определенной температуре.

    Верх


    Удаление заусенцев — Процесс удаления заусенцев после сверления печатной платы.

    Дефект — Любое несоответствие установленным требованиям со стороны устройства или продукта.

    Определение — Точность воспроизведения краев рисунка, особенно на печатной плате, относительно исходного эталонного рисунка.

    Расслоение — Разделение между любым из слоев основы ламината или между ламинатом и металлической облицовкой, исходящее от краев отверстия или края плиты или продолжающееся до них.

    Правило дизайна — Руководящие принципы, определяющие поведение автоматической прокладки проводов с учетом заданных проектных параметров.

    Проверка правил проектирования — Использование компьютерной программы для проверки целостности всей прокладки проводов в соответствии с соответствующими правилами проектирования.

    Desmear — Удаление расплавленной трением смолы и бурового мусора со стенок отверстия.

    Обезвоживание — Состояние, которое возникает, когда расплавленный припой покрывает поверхность, а затем отступает, оставляя холмы неправильной формы, разделенные участками, покрытыми тонкой пленкой припоя, и при этом основной материал не обнажается.

    DFSM — Паяльная маска с сухой пленкой.

    Die Bonder — Машина для размещения микросхем на плате.

    Умереть Склеивание — Крепление микросхемы к подложке.

    Умри — Интегральная микросхема, нарезанная кубиками или вырезанная из готовой пластины.

    Диэлектрик — Изолирующая среда, которая занимает область между двумя проводниками.

    Оцифровка — Преобразование местоположения пространственных объектов на плоской плоскости в цифровое представление в координатах X-Y.

    Стабильность размеров — Мера изменения размеров материала, вызванного такими факторами, как изменения температуры, изменения влажности, химическая обработка и стрессовое воздействие.

    ОКУНАТЬ — Двухрядный корпус с двумя рядами выводов от основания со стандартным расстоянием между выводами и рядом. DIP — это комплект для монтажа в сквозное отверстие.

    Двусторонняя сборка — Сборка печатной платы с компонентами на обеих сторонах подложки.

    Двусторонняя доска — Печатная плата с токопроводящим рисунком с обеих сторон.

    ДРК — Проверка правил проектирования.

    Сухопленочные резисты — Материал покрытия, специально разработанный для использования в производстве печатных плат и деталей с химической обработкой. Они подходят для всех фотомеханических операций и устойчивы к различным процессам гальваники и травления.

    Паяльная маска с сухой пленкой — Материал покрытия (сухой пленочный резист), нанесенный на печатную плату посредством процесса ламинирования, чтобы защитить плату от припоя или металлизации.

    Верх


    Зазор края — Наименьшее расстояние от любых проводников или компонентов до края печатной платы.

    Концевой соединитель — Разъем на краю печатной платы в виде позолоченных контактных площадок или линий отверстий с покрытием, используемых для подключения другой печатной платы или электронного устройства.

    Электрохимическая медь — Тонкий слой меди, нанесенный на пластиковую или металлическую поверхность печатной платы из раствора для автокаталитического покрытия (без приложения электрического тока).

    Химическое осаждение — Химическое покрытие проводящего материала на поверхности основного материала путем восстановления ионов металлов в химическом растворе без использования электродов по сравнению с гальваникой.

    Гальваника — Электроосаждение липкого металлического покрытия на проводящий объект. Покрываемый объект помещают в электролит и подключают к одному выводу источника постоянного напряжения.Наплавленный металл аналогичным образом погружают и подключают к другому выводу.

    Эпоксидная смола — Семейство термореактивных смол, используемых в упаковке полупроводниковых приборов. Эпоксидные смолы образуют химическую связь со многими металлическими поверхностями.

    Эпоксидный мазок — Эпоксидная смола, нанесенная на кромки меди в отверстиях во время сверления в виде равномерного покрытия или отдельных участков. Это нежелательно, потому что это может электрически изолировать проводящие слои от межсоединений со сквозными отверстиями.

    СОЭ — Электростатически нанесенный припой Resist.

    Etch-back — Контролируемое удаление всех компонентов основного материала с помощью химического процесса, воздействующего на боковые стенки металлических сквозных отверстий, обнажая дополнительные внутренние области проводников.

    Травление — Химическое или химическое и электролитическое удаление нежелательных частей проводящих материалов.

    Верх


    Прекрасный шаг — Мелкий шаг обычно относится к компонентам для поверхностного монтажа с шагом выводов 25 мил или меньше.

    Палец — Позолоченная клемма краевого разъема карты. Также см. Gold Finger.

    Первая статья — Образец детали или сборки, изготовленный до начала производства с целью гарантировать, что производитель способен производить продукт, который будет соответствовать установленным требованиям.

    Поток — Материал, используемый для удаления оксидов с металлических поверхностей и обеспечения смачивания металла припоем.

    FR4 — Огнестойкий ламинат из тканого стекловолокна, пропитанного эпоксидной смолой.

    Функциональный тест — Электрические испытания собранного электронного устройства с моделированием функции, генерируемой тестовым оборудованием и программным обеспечением.

    Верх


    Файл Гербера — Файл данных, используемый для управления фотоплоттером.

    GI — Тканый стеклотекстолит, пропитанный полиимидной смолой.

    Золотой палец — Позолоченная клемма краевого разъема карты. См. Также Finger.

    Наземный самолет — Проводящий слой или часть проводящего слоя, используемая в качестве общей точки отсчета для возврата цепи, экранирования или отвода тепла.

    Верх


    HDI (межсоединение высокой плотности) — Многослойная печатная плата с ультратонкой геометрией, состоящая из микропроводящих соединений между слоями.Эти платы также обычно включают заглубленные и / или глухие переходные отверстия, сделанные путем последовательного ламинирования.

    HDI — Межсоединение высокой плотности.

    Герметичный — Герметичность объекта.

    Отверстие прорыва — Состояние, при котором яма частично окружена землей.

    Плотность отверстия — Количество отверстий на единицу площади печатной платы.

    Образец отверстий — Расположение всех отверстий на печатной плате относительно контрольной точки.

    Верх


    Внутрисхемный тест — Электрическое испытание отдельного компонента или части схемы в сборке печатной платы вместо проверки всей схемы.

    Изоляционное сопротивление — Электрическое сопротивление изоляционного материала, которое определяется при определенных условиях между любой парой контактов, проводников или заземляющих устройств в различных комбинациях.

    Стресс-тест межсоединения — Система IST предназначена для количественной оценки способности всего межсоединения противостоять тепловым и механическим нагрузкам с момента изготовления до момента, когда изделия достигают точки отказа межсоединения.

    Межстраничное отверстие — Встроенное сквозное отверстие для соединения двух или более слоев проводников в многослойной печатной плате.

    Верх


    Подсчет очков — аналогично v-скорингу, это процесс, который используется при панелизации печатной платы.Это позволяет линии надреза перескакивать через большую часть границы панели, оставляя границу в значительной степени нетронутой и, как следствие, более прочной и жесткой, что приводит к более жесткой и прочной монтажной панели.

    Верх


    КГБ — Известная хорошая плата или сборка. Также известна как золотая доска.

    Верх


    Ламинат — Пластиковый материал, обычно армированный стеклом или бумагой, который поддерживает медную оболочку, из которой создаются дорожки цепи.

    Толщина ламината — Толщина металлического основного материала, одностороннего или двустороннего, до любой последующей обработки.

    Ламинат Пустота — Отсутствие эпоксидной смолы на любой площади поперечного сечения, которая обычно должна содержать эпоксидную смолу.

    Ламинирование — Процесс производства ламината с использованием давления и тепла.

    Земля — Часть токопроводящего рисунка на печатных схемах, предназначенная для монтажа или присоединения компонентов.Также называется Pad

    Ток утечки — Небольшой ток, протекающий через диэлектрическую зону между двумя соседними проводниками.

    Легенда — формат букв или символов на печатной плате; например, номер детали, серийный номер, расположение компонентов и образцы.

    Линия — Тонкая проводящая область на поверхности или внутреннем слое печатной платы, обычно состоящая из площадок (к которым подключены выводы компонентов) и дорожек (дорожек).Также известен как «дирижер».

    LPI — Жидкая паяльная маска с фотоизображением, в которой используется фотографическое изображение для управления нанесением более тонкой маски, чем паяльная маска с сухой пленкой.

    Верх


    Главный дефект — Дефект, который может привести к отказу устройства или продукта из-за существенного снижения его пригодности для использования по назначению.

    Маска — Материал, применяемый для избирательного травления, гальваники или нанесения припоя на печатную плату.

    Измерение — Отдельные белые пятна или кресты под поверхностью основного ламината, которые отражают разделение волокон стеклоткани в месте пересечения переплетений.

    Микросрезы — Подготовка образца материала или материалов, которые будут использоваться при металлографическом исследовании. Обычно это состоит из вырезания поперечного сечения с последующим инкапсулированием, полировкой, травлением и окрашиванием.

    Microvia — Обычно определяется как проводящее отверстие диаметром 0,006 дюйма или меньше, которое соединяет слои многослойной печатной платы. Часто используется для обозначения любого соединительного отверстия небольшой геометрии, создание которого выходит за рамки традиционных практических возможностей сверления.

    Минимальное пространство для проводника — Наименьшее расстояние между любыми двумя соседними проводниками, например дорожками на печатной плате.

    Минимальная ширина проводника — Наименьшая ширина любых проводников, например дорожек на печатной плате.

    Незначительный дефект — Дефект, который вряд ли приведет к отказу устройства или продукта или не снижает его пригодность для использования по назначению.

    Многослойные печатные платы — Печатные платы, состоящие из ряда отдельных плоскостей проводящих цепей, разделенных изоляционными материалами и скрепленных вместе в относительно тонкие однородные конструкции с внутренними и внешними подключениями к каждому уровню схемы по мере необходимости.

    Верх


    Сверло с ЧПУ — Сверлильный станок с числовым управлением, используемый для сверления отверстий в точных местах печатной платы, указанных в файле NC Drill File.

    Netlist — Список частей и точек их соединения, которые соединены в каждой цепи цепи.

    Узел — Штырь или вывод, к которому через проводники подключены как минимум два компонента.

    NPTH — Необлицованный желоб.

    Pad — Часть токопроводящего рисунка на печатных схемах, предназначенная для монтажа или присоединения компонентов. Также называется землей.

    Верх


    Панель — Прямоугольный лист основного материала или плакированного металлом материала заданного размера, который используется для обработки печатных плат и, при необходимости, одного или нескольких испытательных образцов.

    Шаблон — Конфигурация проводящих и непроводящих материалов на панели или печатной плате.Также конфигурация схемы по сопутствующим инструментам, чертежам и мастерам.

    Покрытие с рисунком — Выборочное покрытие токопроводящего рисунка.

    Печатная плата — Печатная плата. Также называется печатной монтажной платой (PWB).

    PCMCIA — Международная ассоциация карт памяти для персональных компьютеров.

    УИК — Печатный электронный компонент.

    Фотопечать — Процесс формирования изображения схемы цепи путем упрочнения светочувствительного полимерного материала путем пропускания света через фотопленку.

    Фотографическое изображение — Изображение в фото-маске или в эмульсии на пленке или пластине.

    Фото-черчение — Фотографический процесс, при котором изображение создается контролируемым световым лучом, который непосредственно освещает светочувствительный материал.

    Выбор и место — Производственная операция процесса сборки, в которой компоненты выбираются и помещаются в определенные места в соответствии с файлом сборки схемы.

    Подача — Расстояние между центрами между проводниками, такими как контактные площадки и контакты, на печатной плате.

    Пластиковый держатель микросхемы с выводами (PLCC) — Комплект компонентов с J-образными выводами.

    Покрытие сквозного отверстия — Отверстие с покрытием на стенках, которое обеспечивает электрическое соединение между проводящими слоями, внешними слоями или и тем, и другим на печатной плате.

    Покрытие Сопротивление — Материал нанесен в виде покрывающей пленки на участок, чтобы предотвратить образование гальванического покрытия на этом участке.

    Покрытие пустоты — Область отсутствия определенного металла из определенной площади поперечного сечения.

    Сюжет — Механическое преобразование позиционной информации X-Y в визуальный образец, такой как произведение искусства.

    PrePreg — Листовой материал (напр.g., стеклоткань), пропитанные смолой, отвержденной до промежуточной стадии (смола B-стадии).

    Печатная доска — Общий термин для полностью обработанных печатных плат или конфигураций печатной проводки. В него входят одинарные, двухсторонние и многослойные доски, как жесткие, так и гибкие.

    Печатная схема — Проводящий рисунок, который содержит печатные компоненты, печатную проводку или их комбинацию, все они сформированы в заданном дизайне и предназначены для прикрепления к общему основанию.(Кроме того, это общий термин, используемый для описания печатной платы, изготовленной с помощью любого из множества методов).

    Печатная монтажная плата — Деталь, изготовленная из жесткого основного материала, на котором сформирована полностью обработанная печатная проводка.

    PTH (сквозное отверстие) — Металлическое отверстие, используемое как проводящее соединение между различными слоями или сторонами печатной платы, используемое как соединение для сквозного компонента или как переходное отверстие.

    Верх


    Пайка оплавлением — Плавление, соединение и затвердевание двух металлических слоев с покрытием за счет нагрева поверхности и заранее нанесенной паяльной пасты.

    Оплавление — Плавление электроосажденного олова / свинца с последующим затвердеванием. Поверхность имеет внешний вид и физические характеристики горячего окунания.

    Регистрация — Степень соответствия положения рисунка или его части, отверстия или другого элемента его предполагаемому положению на продукте.

    Смола (эпоксидная смола) Мазок — Смола перенесена из основного материала на поверхность проводящего рисунка в стенке просверленного отверстия.

    Сопротивляться — Материал покрытия, используемый для маскировки или защиты выбранных участков рисунка от воздействия травителя, припоя или металлизации.

    RF (радиочастота) и беспроводной дизайн — Схема, работающая в диапазоне электромагнитных частот выше звукового диапазона и ниже видимого света.Все широковещательные передачи, от AM-радио до спутников, попадают в этот диапазон, который составляет от 30 кГц до 300 ГГц.

    Жесткий-Гибкий — Конструкция печатной платы, сочетающая гибкие схемы и жесткие многослойные элементы, обычно для обеспечения встроенного соединения или создания трехмерной формы, включающей компоненты.

    Маршрут (или трек) — Схема или проводка электрического соединения.

    Верх


    Снимок экрана — Процесс переноса изображения на поверхность путем проталкивания подходящего носителя через трафарет с помощью ракеля.

    Шелкография (Шелковая легенда) — Легенда эпоксидной краской напечатана на печатной плате. Чаще всего используются белый и желтый цвета.

    Односторонняя доска — Печатная плата с проводящим рисунком только на одной стороне.

    Малая схема интегральной схемы (SOIC) — Интегральная схема с двумя параллельными рядами контактов в корпусе для поверхностного монтажа.

    SMD — Устройство для поверхностного монтажа.

    SMOBC — Паяльная маска поверх чистой меди

    SMT — Технология поверхностного монтажа. Определяет всю совокупность процессов и компонентов, которые создают сборки печатных плат с бессвинцовыми компонентами.

    Припой — Сплав, который плавится при относительно низких температурах и используется для соединения или герметизации металлов с более высокими температурами плавления. Металлический сплав с температурой плавления ниже 427 ° C (800 ° F).

    Паяльные перемычки — Припой, соединяющий, в большинстве случаев неправильное соединение, двух или более соседних контактных площадок, которые соприкасаются, образуя токопроводящую дорожку.

    Паяльные шишки — Круглые шарики припоя, прикрепленные к контактным площадкам компонентов, используемых в технике соединения лицевой стороной вниз.

    Паяльная маска — Нежелательный термин для паяльного резиста.

    Паяльная маска или припой резист: Покрытие, предотвращающее осаждение припоя.

    Припой Фитиль — Полоса проволоки удаляет расплавленный припой с паяных соединений или паяных перемычек или просто для распайки.

    SPC — Статистическое управление процессами. Сбор данных процесса и создание контрольных диаграмм — это инструмент, используемый для мониторинга процессов и обеспечения того, чтобы они оставались под контролем или стабильными. Контрольные диаграммы помогают отличить изменения процесса из-за назначаемых причин от неустановленных причин.

    Шаг и повтор — Метод, с помощью которого производятся последовательные экспозиции одного изображения для создания мастер-копии нескольких изображений.

    Субстрат — Материал, на поверхность которого нанесено клейкое вещество для склеивания или покрытия. Также любой материал, который обеспечивает опорную поверхность для других материалов, используемых для поддержки рисунков печатных схем.

    Верх


    Температурный коэффициент (TC) — Отношение количественного изменения электрического параметра, такого как сопротивление или емкость, электронного компонента к исходному значению при изменении температуры, выраженное в% / ºC или ppm / ºC.

    Тестовый купон — Часть печатной платы или панели, содержащей распечатанные купоны, используемые для определения приемлемости такой платы.

    Контрольная точка — Определенная точка на печатной плате, используемая для специального тестирования функциональной регулировки или проверки качества в устройстве на основе схемы.

    Тестирование — Метод определения соответствия узлов, узлов и / или готового продукта набору параметров и функциональных спецификаций.Типы испытаний включают в себя: внутрисхемные, функциональные, системные, надежность, экологические.

    Вор — Дополнительный катод, расположенный так, чтобы отводить к себе часть тока от частей платы, которые в противном случае могли бы получить слишком высокую плотность тока.

    Отверстия для инструментов — Общий термин для отверстий, размещаемых на печатной плате или панели печатных плат для регистрации и удержания в процессе производства.

    Под ключ — Тип аутсорсинга, при котором субподрядчику передаются все аспекты производства, включая приобретение материалов, сборку и испытания.Его противоположность — консигнация, когда аутсорсинговая компания предоставляет все материалы, необходимые для продукции, а субподрядчик предоставляет только сборочное оборудование и рабочую силу.

    Крутить — Дефект ламината, при котором отклонение от плоскостности приводит к искривлению дуги.

    Верх


    UL — Андеррайтерские лаборатории. Популярный стандарт безопасности для электрических устройств, поддерживаемый многими страховщиками.

    Символ страховщика — Логотип, обозначающий, что продукт был признан (принят) Underwriters Laboratories Inc. (UL).

    УФ-отверждение — Полимеризация, отверждение или сшивание низкомолекулярного смолистого материала в чернилах для влажного покрытия с использованием ультрафиолетового света в качестве источника энергии.

    Верх


    Через — Металлическое сквозное отверстие, которое используется в качестве межслойного соединения, но без вставки вывода компонента или другого армирующего материала.

    Пустота — Отсутствие каких-либо веществ на определенной территории.

    Верх


    Волновая пайка — Процесс, при котором собранные печатные платы контактируют с непрерывно текущей и циркулирующей массой припоя.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
