Печатный монтаж это: ПЕЧАТНЫЙ МОНТАЖ — это… Что такое ПЕЧАТНЫЙ МОНТАЖ?

Содержание

ПЕЧАТНЫЙ МОНТАЖ — это… Что такое ПЕЧАТНЫЙ МОНТАЖ?

ПЕЧАТНЫЙ МОНТАЖ
ПЕЧАТНЫЙ МОНТАЖ — способ монтажа элементов радиоэлектронных устройств, при котором электрические соединения осуществляются посредством тонких электропроводящих полосок, расположенных на печатной плате.

Большой Энциклопедический словарь. 2000.

  • ПЕЧАТНЫЙ ЛИСТ
  • ПЕЧАТЬ

Смотреть что такое «ПЕЧАТНЫЙ МОНТАЖ» в других словарях:

  • печатный монтаж — Способ монтажа, при котором электрическое соединение элементов электронного узла, включая экраны, выполнено с помощью печатных проводников. [ГОСТ 20406 75] печатный монтаж Монтаж, при котором электрическое соединение элементов электронного узла,… …   Справочник технического переводчика

  • ПЕЧАТНЫЙ МОНТАЖ — см. (3) …   Большая политехническая энциклопедия

  • печатный монтаж — 64 печатный монтаж: Монтаж, при котором электрическое соединение элементов электронного узла, включая экраны, выполнено печатными проводниками. Источник: ГОСТ Р 53386 2009: Платы печатные. Термины и определения оригинал документа 15. Печатный… …   Словарь-справочник терминов нормативно-технической документации

  • печатный монтаж — способ монтажа радиоэлектронной аппаратуры, при котором комплектующие элементы (транзисторы, интегральные схемы, диоды, резисторы и т. п.) устанавливаются на печатной плате и соединяются между собой уже имеющимися на ней печатными проводниками –… …   Энциклопедия техники

  • печатный монтаж — способ монтажа элементов радиоэлектронных устройств, при котором электрические соединения между ними осуществляются посредством тонких электропроводящих полосок, расположенных на печатной плате. * * * ПЕЧАТНЫЙ МОНТАЖ ПЕЧАТНЫЙ МОНТАЖ, способ… …   Энциклопедический словарь

  • печатный монтаж — spausdintinis montažas statusas T sritis automatika atitikmenys: angl. printed wiring vok. gedruckte Verdrahtung, f rus. печатный монтаж, m pranc. câblage imprimé, m …   Automatikos terminų žodynas

  • Печатный монтаж —         способ монтажа электронной аппаратуры, при котором соединения электро и радиоэлементов, в том числе экранирующих, выполняют посредством тонких электропроводящих полосок с контактными площадками, расположенных на печатной плате (См.… …   Большая советская энциклопедия

  • ПЕЧАТНЫЙ МОНТАЖ — способ монтажа электронной аппаратуры, при к ром комплектующие элементы (транзисторы, диоды, резисторы и т. д.) устанавливаются на печатной плате и соединяются между собой уже имеющимися на ней тонкими электропроводящими полосками (печатными… …   Большой энциклопедический политехнический словарь

  • гибкий печатный монтаж — — [Л.Г.Суменко. Англо русский словарь по информационным технологиям. М.: ГП ЦНИИС, 2003.] Тематики информационные технологии в целом EN flexprint …   Справочник технического переводчика

  • двусторонний печатный монтаж — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN double sided printed wiring …   Справочник технического переводчика


печатный монтаж — это… Что такое печатный монтаж?

печатный монтаж
печа́тный монта́ж
способ монтажа радиоэлектронной аппаратуры, при котором комплектующие элементы (транзисторы, интегральные схемы, диоды, резисторы и т. п.) устанавливаются на печатной плате и соединяются между собой уже имеющимися на ней печатными проводниками – тонкими электропроводящими полосками. Печатная плата представляет собой диэлектрическую пластину с печатными проводниками, расположенными на одной или двух сторонах пластины. Существуют и многослойные печатные платы, состоящие из чередующихся слоёв изоляционного материала с проводниками на двух и более слоях, между которыми выполнены необходимые соединения. Печатные проводники – это участки металлизированного слоя, нанесённого на изоляционное основание печатной платы. Они эквивалентны обычным монтажным проводам и осуществляют электрическое соединение элементов в соответствии с электрической схемой. Для крепления элементов на плате их выводы вставляют в специальные отверстия (выходящие на контактные площадки печатных проводников) и припаивают к контактным площадкам. Печатный монтаж позволяет уменьшить габариты и массу радиоэлектронной аппаратуры, повысить её надёжность, автоматизировать многие технологические процессы в условиях массового производства, сократить расход материалов и затраты труда по сравнению с проводным монтажом.

Энциклопедия «Техника». — М.: Росмэн. 2006.

.

  • печатная форма
  • печь

Смотреть что такое «печатный монтаж» в других словарях:

  • печатный монтаж — Способ монтажа, при котором электрическое соединение элементов электронного узла, включая экраны, выполнено с помощью печатных проводников. [ГОСТ 20406 75] печатный монтаж Монтаж, при котором электрическое соединение элементов электронного узла,… …   Справочник технического переводчика

  • ПЕЧАТНЫЙ МОНТАЖ — см. (3) …   Большая политехническая энциклопедия

  • ПЕЧАТНЫЙ МОНТАЖ — способ монтажа элементов радиоэлектронных устройств, при котором электрические соединения осуществляются посредством тонких электропроводящих полосок, расположенных на печатной плате …   Большой Энциклопедический словарь

  • печатный монтаж — 64 печатный монтаж: Монтаж, при котором электрическое соединение элементов электронного узла, включая экраны, выполнено печатными проводниками. Источник: ГОСТ Р 53386 2009: Платы печатные. Термины и определения оригинал документа 15. Печатный… …   Словарь-справочник терминов нормативно-технической документации

  • печатный монтаж — способ монтажа элементов радиоэлектронных устройств, при котором электрические соединения между ними осуществляются посредством тонких электропроводящих полосок, расположенных на печатной плате. * * * ПЕЧАТНЫЙ МОНТАЖ ПЕЧАТНЫЙ МОНТАЖ, способ… …   Энциклопедический словарь

  • печатный монтаж — spausdintinis montažas statusas T sritis automatika atitikmenys: angl. printed wiring vok. gedruckte Verdrahtung, f rus. печатный монтаж, m pranc. câblage imprimé, m …   Automatikos terminų žodynas

  • Печатный монтаж —         способ монтажа электронной аппаратуры, при котором соединения электро и радиоэлементов, в том числе экранирующих, выполняют посредством тонких электропроводящих полосок с контактными площадками, расположенных на печатной плате (См.… …   Большая советская энциклопедия

  • ПЕЧАТНЫЙ МОНТАЖ — способ монтажа электронной аппаратуры, при к ром комплектующие элементы (транзисторы, диоды, резисторы и т. д.) устанавливаются на печатной плате и соединяются между собой уже имеющимися на ней тонкими электропроводящими полосками (печатными… …   Большой энциклопедический политехнический словарь

  • гибкий печатный монтаж — — [Л.Г.Суменко. Англо русский словарь по информационным технологиям. М.: ГП ЦНИИС, 2003.] Тематики информационные технологии в целом EN flexprint …   Справочник технического переводчика

  • двусторонний печатный монтаж — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN double sided printed wiring …   Справочник технического переводчика


Понятие о печатном монтаже — Производство радиоаппаратуры


Понятие о печатном монтаже

Категория:

Производство радиоаппаратуры



Понятие о печатном монтаже

Печатным монтажом называется система печатных проводников, обеспечивающих электрическое соединение элементов схемы, их экранирование, заземление.

Печатают электрический монтаж, нанося тем или иным способом на изоляционное основание (плату) токопроводящие покрытия (проводники). Проводники, нанесенные на поверхность платы, представляют собой узкие и тонкие полоски металла, выполняющие функции монтажных проводов. Печатные проводники могут быть нанесены на обе стороны изоляционного основания.

Техника печатания предусматривает возможность нанесения не только соединительных проводников. Этим способом могут быть получены и элементы схем: резисторы, емкости, индуктивности к даже полупроводниковые приборы.

Однако изготовить элементы схем печатным способом технологически очень трудно, поэтому этот способ применяют в настоящее время только для печатания проводников. Конденсаторы, резисторы, полупроводниковые приборы и другие детали и элементы схем закрепляют в определенных точках печатных проводников, а затем припаивают к ним. Применительно к технике печатного монтажа такие детали и элементы получили название навесных.

Печатная плата представляет собой изоляционное основание с нанесенным на него печатным монтажом и печатными радиоэлементами, если таковые имеются.

На рис. 1 показана принципиальная схема приемника на транзисторах, а на рис. 2 — печатная плата этого приемника.

Печатный монтаж повышает надежность аппаратуры и уменьшает ее габариты, резко снижает трудоемкость монтажно-сбороч-ных работ п создает условия для механизации и автоматизации производства. Радиоаппаратура с монтажом, выполненным печатным способом, отличается стабильностью электрических и радиотехнических параметров, а также высокой механической прочностью, поскольку все детали прочно связаны с изоляционной платой.

Рис. 1. Принципиальная схема приемника на транзисторах

Изоляционные основания печатных плат изготовляют из электротехнического или фольгированного гетинакса, фольгированного стеклотекстолита и других материалов.

Рис. 2. Печатная плата радиоприемника на транзисторах

Для предохранения печатного монтажа от воздействия влаги, а также для электроизоляции схем применяют различные лаки и компаунды.


Реклама:

Читать далее:
Методы изготовления печатных плат

Статьи по теме:

Печатный, монтаж — Энциклопедия по машиностроению XXL

В изделия, например СВЧ техники и с печатным монтажом, входят элементы, выполняющие определенные электрические функции, но. ве являющиеся конструктивно самостоятельными, что особенно характерно для микросхем.  
[c.187]

Печатная плата-деталь представляет собой изоляционное основание — пластину из гетинакса или стеклотекстолита с нанесенными на ней проводниками и контактными площадками в виде тонких электропроводящих пленок, называемых печатным монтажом.  [c.501]

Навесные радиоизделия — диоды, резисторы, конденсаторы и др. припаивают к плате на стороне, противоположной печатному монтажу, и на двусторонних платах — на стороне, где печатных проводников меньше. Для этого в плате сделаны металлизированные монтажные отверстия, которые зенкуют и окружают контактными площадками (рис. 24.18). В такие отверстия также впаивают штыри (контакты) соединителя.  [c.502]


Приемник частотного уплотнения входит в аппаратуру частотного временного телеграфирования (ЧВТ), которая предназначена для организации каналов тонального (звукового) телеграфирования, где имеются два приемника временного и частотного уплотнения. Приемник частотного уплотнения имеет диапазон пропускаемых частот (полосу частот) 700 Гц. Указанный приемник оформлен как блок, обе стороны которого выполнены в виде двусторонних плат. На рис. 2.13 приведена левая сторона блока—двусторонняя плата. С наружной стороны этой платы выполнен печатный монтаж в виде системы печатных проводников, обеспечивающих электрическое соединение элементов схемы. Печатные плоские проводники — это линейные участки токопроводящего по-  [c.33]

Фольгированный гетинакс. Для изготовления печатных схем низковольтных цепей аппаратуры используют фольгированный гетинакс. В настоящее время выпускается около десяти марок такого материала. Он представляет собой гетинакс, облицованный с одной стороны или с двух сторон электролитической красно-медной фольгой толщиной 0,035—0,05 мм. На рис. 6-31 показан печатный монтаж, полученный травлением фольгированного гетинакса.  [c.154]

В рассматриваемый период наметилось и осуществляется новое видоизменение технических средств пневмоавтоматики, происходящее под влиянием двух главных технических идей 1) строить приборы и системы пневмоавтоматики из унифицированных элементов с применением техники печатного монтажа и 2) строить приборы пневмоавтоматики без подвижных и упругих деталей, используя эффекты непосредственного взаимодействия  [c.258]

В настоящее время для обработки изделий все чаще применяются станки с программным управлением. При этом большое значение приобретает вопрос правильной подготовки информации для последующей обработки. Носителем информации обычно служит магнитная лента. Составленная программа работы станка должна обеспечивать заданную точность обработки деталей при наивысшей производительности. Большую эффективность дает применение станков с программным управлением для сверления отверстий в платах печатного монтажа. Количество отверстий в каждой плате при этом может достигать 2000 при необходимой точности разметки 0,1 мм. Для отработки программы обычно используются устройства, считывающие информацию с магнитной ленты и вырабатывающие импульсы, сдвинутые по фазе по трем каналам для каждой координаты. Эти импульсы подаются на шаговые двигатели, которые, осуществляют перемещение стола станка. Применение шаговых двигателей позволяет получить наиболее точную отработку заданных перемещений. При этом обычно каждый импульс считывающего устройства дает перемещение стола на 0,025 мм. Исходя из заданной точности разметки (0,1 мм) можно подсчитать, что потеря более 4 импульсов при считывании приведет к невыполнению требований по точности. Отверстия в печатной плате обычно размечаются по координатной сетке.  [c.347]


Наиболее эффективным является пересмотр конструкции изделия на базе разработки принципиально нового или применение совершенно иного технологического процесса. Следует заметить, что этот вариант, как правило, требует выполнения большого объема научно-исследовательских и проектных работ и поэтому осуществляется на производстве не часто. Однако эффективность его в случае удачного выполнения велика. В качестве примера можно привести перевод конструкций радиоэлектронного оборудования на сборку с применением методов печатного монтажа схем. Данный метод не только повысил производительность и возможности автоматизации сборки, но и существенно увеличил надежность радиоаппаратуры.  [c.188]

Конструктивное исполнение электропаяльников отличается постоянными функциональными узлами, технические решения которых различны для пайки печатного монтажа, массивных узлов, демонтажа с и.мпульс-ным отсосом припоя, лужения и припайки штырей и лепестков, пайки термочувствительных элементов, микросхем и т. д. (табл. 55.)  [c.193]

Применение защитных средств при пайке изделий печатного монтажа лаковые защитные маски в виде пленки эпоксидного или другого теплостойкого лака съемные защитные маски многократного применения, выполняемые из теплостойкой резины или эластичных пластиков бумажные защитные маски разового применения, изготавливаемые из бумажной ленты, проклеенной с одной стороны, или из непроклеенной бумаги.  [c.225]

Радиационный контроль иашел применение в производстве печатного монтажа. Плата подключается к источнику питания и работает в предусмотренном для нее режиме. Регистрация дефектов осуществляется по изменению теплового поля, образующегося при прохождении электрического тока по соединениям. Метод обладает высокой чувствительностью (примерно 1 °С). Еще более высокие результаты получают при сканировании поверхности по отдельным линиям. В этом случае установка позволяет получать информацию о тепловом поле в виде записи на бумагу последовательных амплитудных профилей по линиям  [c.363]

Проведенные исследования показали, что оптимальное сочетание технологических и эксплуатационных характеристик наблюдается у композиции №11 (см. табл. 9.11), именуемой далее состав 2 . Ее высокие показатели дают возможность использовать этот сухой пленочный фоторезист для получения термостойких защитных рельефов при изготовлении микросхем и плат печатного монтажа.  [c.642]

Групповая пайка печатного монтажа, пайка на автоматизированных линиях волной припоя, окунанием с протягиванием  [c.234]

Групповая пайка методом погружения выводов навесных деталей на платах с печатным монтажом флюсом KT (T -l) (массовая доля спирта 65,5%), на 1 м поверхности  [c.39]

Очистка деталей санитарно-технических изделий из латунных сплавов, холодильных машин и холодильников. Очистка поверхности клише, типографского набора и офсетных формных пластин от красок. Очистка внутренних и наружных поверхностей цилиндрических деталей за счет возбуждения резонансных колебаний. Удаление радиоактивных загрязнений с металлических и иных поверхностей. Очистка проволоки от окалины в волочильном производстве. Очистка от жировых загрязнений разнообразных деталей, например крепежа, после холодной штамповки, складского хранения или транспортирования. Очистка и обезжиривание стальных и латунных деталей (крепеж, детали цепей, механизмов и машин) перед гальваническим покрытием, а также перед сборкой и контролем деталей. Очистка жестяных изделий без применения активных сред. Очистка деталей и узлов из пластмасс от механических загрязнений и полировальных паст. Удаление остатков флюсов, например с плат печатного монтажа, после пайки и окисных пленок после сварки. Очистка деталей электромашиностроения и двигателей от шлифовальных паст. Очистка глухих отверстий блоков цилиндров. Очистка инструмента после термической обработки. Очистка деталей точного литья от керамики  [c.437]


КОНСЕРВИРУЮЩИЕ ФЛЮСЫ ДЛЯ ЗАЩИТЫ И ПАЙКИ ПЛАТ ПЕЧАТНОГО МОНТАЖА  [c.117]

В приборостроении и радиоэлектронной промышленности широко применяются консервирующие флюсы для пайки плат печатного монтажа. Такие флюсы должны обеспечивать как качественную пайку, так и защиту металлов от воздействия окружающей атмосферы при их длительном межоперационном хранении в сложных климатических условиях. Поэтому консервирующие флюсы должны содержать компоненты, образующие после испарения растворителя термопластичное покрытие с определенными физико-механическими свойствами, а также компоненты, способствующие в процессе пайки удалению окисной пленки, с паяемых металлов.  [c.117]

Медь и сплавы на ее основе. Медь — высокопластичный металл с гранецентрированной кубической решеткой Гдя = Ю83 С, =110 ГПа, стя = 160 200 МПа, у = 8900 кг/м р = = 0,017 мкОм-м. Промышленность выпускает несколько марок чистой меди МВ4. МОО, МО, М1, М2, МЗ» (ГОСТ 859—78 ), которые в приборостроении применяют в качестве проводникового материала (провода, шины, фольга для плат печатного монтажа).  [c.14]

Задача трассировки электронных устройств заключается в определении геометрии соединений конструктивных элементов. Выделяют трассировку проводных, печатных и пленочных соединений. Критериями оптимальности решения задачи трассировки могут быть минимальная суммарная длина соединений минимальное число слоев монтажа минимальное число переходов из слоя в слой минимальные наводки в цепях связи элементов и т. д. (при этом необходимо учитывать технологические и конструктивные ограничения и условия, например для проводного монтажа — максимальное число накруток на один контакт) тип монтажа ( внавал или жгутовой) максимальная длина проводов и т. д. для печатного монтажа — ширина проводников и расстояние между ними число проводников, подводимых к одному контакту максимальное число слоев наличие одного слоя для шин питания и т. п. Примерами конструктивных ограничений служат размеры коммутационного поля наличие проводников, трассы которых заданы максимальная длина проводников и т. п. Качество решения задачи трассировки в большой степени определяется результатами, полученными при размещении конструктивных элементов.  [c.11]

В зависимости от присутствия печатного монтажа на одной или двух сторонах различают односторонние (рис. 24.15, где 1 — материал основания, 2 — проводящий рисунок) и двусторонние платы. Для перехода с одной стороны на другую в двусторонних платах используются металлизированные отверстия или пустотелые заклепки (рис. 24.16, где 1 — металлизированное отверстие, 2 — химико-техноло-гическое покрытие).  [c.501]

Основные правила оформления печатных плат-деталей устанавливает ГОСТ 2.417-78. Чертежи односторонних и двусторонних плат (рис. 24.19) именуют Ял я-та. Рекомендуются масштабы 4 1 2.1 1 1. На чертеже изображают вид на одну или две (для двусторонних) стороны печатной платы с печатным монтажом и отверстиями. На виде наносят прямоугольную координатную сетку тонкими линиями. Рекомендуемые шаги координатной сетки 2,5 1,25 0,625. Размеры платы выбирают согласно ГОСТ 10317-79 и отраслевым стандартам. Проводники располагают по линиям координатной сетки. Проводники ширино до 2,5 мм изображают сплошной толстой основной линией, являющейся осью симметрии проводника. Действительная ширина оговаривается в технических требованиях (см. рис. 24.19 п.5).  [c.503]

Канифоль Малейновая кислота Поверхностно-активное вещество АНП-2 Этиловый спирт 30—33 0,3 — 3 0,1 —0,1 Осталь- ное Пайка меди и медных сплавов. Преимущественно пайка плат печатного монтажа  [c.120]

Технические данные Паяльники для печатного монтажа Микропаяльники  [c.194]

Прерыватель РС951А содержит задающее устройство — генератор импульсов тока исполнительное электромагнитное реле Р1 реле контроля ис1фавности ламп указателей поворота автомобиля Р2 и реле контроля ламп указателей поворота прицепа РЗ схему электронной защиты. Все элементы смонгированы на плате с помощью печатного монтажа и заключены в пластмассовый кожух.  [c.42]

Групповая пайка печатного монтажа, пайка на автоматизированных линиях волной припоя, окунанием с протягиванием Лужение и пайка электро- и радиоаппаратуры точных приборов с высокогерметичными гпвами, где недопустим перегрев Лужение и пайка электроаппаратуры, деталей из оцинкованного железа е герметичными швами  [c.154]

Блок 1. На начальном этапе маршрута проектирования выполняется процедура предварительного моделирования электрических процессов, протекаюш их в схеме РЭС. Результаты моделирования (вектор электрических характеристик (ЭХ)) сравниваются с требованиями технического задания (ТЗ) к ЭХ, которые содержатся в информационном потоке Дтз1. Неопределенность некоторых данных на рассматриваемом этапе (отсутствие информации о локальных температурах ЭРЭ, о значениях паразитных параметров печатного монтажа и т. п.), снимается их заданием в первом приближении на основе личного опыта инженера-проектировш ика. Позднее, когда эта информация будет полз ена по результатам соответствуюш его моделирования, осуш,ествляется итеративная обратная связь (повторение расчётов с новыми данными, например, температурами ).  [c.67]

Повышенная термостойкость фоторезистов является необходимым условием для получения и длительной эксплуатации в составе изделий спецтехники современных микросхем и других изделий микроэлектроники и печатного монтажа. Попытка создания подобного материала является главной целью настоящей работы. Для сравнительной оценки термостойкости был использован метод динамического термогравиметрического анализа образцов покрытий, имеющих оптимальные технологические и эксплуатационные характеристики (состав 1, состав 2, состав 3), и пленок соответствующих ненасыщенных полиамидокислот в воздушной среде.  [c.643]


В процессе изготовления плат печатного монтажа наиболее длитель-ой операцией является отверждение элегароизоляционного лака. Пути озможной интенсификации процесса весьма ограничены. Так, невоз-ожно применение терморадиационного и индукционного отверждения  [c.646]

Процесс отверждения контролировали по нарастанию твердости покрытия и содержанию гель-фракции. Испытания проводились согласно требованиям к элегароизоляционным покрытиям плат печатного монтажа и печатных узлов.  [c.648]

В отличие от известных фотоотверждаемых композиций разработанный лак способен к доотверждению после ультрафиолетового облучения. На рис. 9.12 представлены зависимости нарастания твердости покрытия во времени после различного времени экспонирования под действием ультрафиолетового облучения. Температура подложки во время облучения поддерживалась 20 5 °С. Даже на охлаждаемой подложке (температура 20 °С) после ультрафиолетового облучения 5 мин и более образуются твердые нелипкие покрытия (твердость 0,2), что позволяет производить съем и складирование изделий. В течение первых суток после облучения происходит нарастание твердости покрытия до 0,45 с образованием покрытия, стойкого к царапанью, и становится возможно производить монтаж окрашенных плат печатного монтажа в аппаратуру. Как видно из рисунка, в течение недели твердость покрытия для всех случаев экспонирования возрастает до 0,95.  [c.649]

Исключения составляют чертежи жгутов, выполненные в масштабе 1 1, когдг монтаж жгуТа производится по изображению, как по шаблону чертежи печатны> плат, когда размеры расположения печатного монтажа определены координатной сет кой детали изделий, элементы которых определяются плазом, при плазово-шаблон ном методе производства.  [c.138]

Контроль качества печатных плат основан на использовании согласо-ванной пространственной фильтрации однако в данном случае схема СПФ используется как коррелятор Сущность метода контроля состоит в сравнении рисунка печатного монтажа до и после температурных воздействий. С этой целью на рисунок печатного монтажа платы в нормальных условиях изготавливают ГСФ и измеряют интенсивность корреляционного пятна на выходе согласованного фильтра. Затем плату последовательно нагревают и охлаждают до температур, оговариваемы.х в технических условиях, и при нормальной температуре опять устанавливают в схему согласованной фильтрации. Из-за неодинаковых температурных коэффициентов расшире- , ния печатных проводников и материала платы возникают остаточные деформации, которые изменяют положение печатных проводников на плате. В результате смещения проводников интенсивность корреляционного пятна изменяется в зависимости от смещения (деформации). Измеряя интенсивность корреляционного пятна до и после температурных воздействий, можно оценивать величину возникающих прн этом остаточных деформаций и контролировать качество печатных плат. Зависимость интенсивности корреляционного пятна от деформаций приведена иа рис. 8.2.2. Аналогичным образом можно обнаруживать начинающиеся усталостные разрушения в механических деталях (например, в лопатках турбин).  [c.265]

Электроизоляциояные влагозащитные покрытия преимущественно холодной сушки для печатного монтажа и электронной аппаратуры. Покрытия стойки к растворам щелочей и спиртобензиновой смеси  [c.160]

Одним из направлений в области механизации монтажносборочных работ на современной стадии развития радиотехнического производства является создание радиоаппаратуры на основе печатных схем. Применение печатного монтажа облегчает задачу механизации и автоматизации производства, в том числе и машинной установки деталей на печатные схемы. В последнее время создано несколько конструкций механизмов, автоматов и автоматических линий для установки радиодеталей на печатные схемы. Работы в этой области интенсивно продолжаются.  [c.381]

Пластмассы на основе полиолефинов. К ним относятся полиэтилен, полипропилен и их производные (табл. 1.23). В приборостроении эти материалы применяют как конструкционные и изоляционные. Полиэтилен высокого (ГОСТ 16337 —77 Е) и низкого (ГОСТ 16338—85 Е) давления выпускают в виде порошков и гранул, перерабатывают в изделие методами КП, Э, ЛД, Ф, На основе полиэтиленов изготавливают многочисленные изоляционные по-крытия и композиции. Полипропилен обладает большими прочностью, химической стойкостью, водостойкостью по сравнению с полиэтиленом, но хуже работает при низких температурах. Пластмассы на основе полиолефинов используют для изготовления различных полуфабрикатов труб, листов, пленки. Для плат печатного монтажа применяют фольгированцый полиэтилен.  [c.29]


Печатный монтаж Конструирование и проектирование электронной аппаратуры

Сразу хочу сказать, что здесь никакой воды про печатный монтаж, и только нужная информация. Для того чтобы лучше понимать что такое печатный монтаж , настоятельно рекомендую прочитать все из категории Конструирование и проектирование электронной аппаратуры.

Основные понятия. В РЭМ выводы ИЭТ должны быть надежно соединены в соответствии с электрической принципиальной схемой. Это может быть выполнено как с помощью объемных проводников, так и печатного монтажа.

При печатном монтаже электрическое соединение ИЭТ выполнено с помощью печатных проводников—отдельных проводящих полосок в проводящем рисунке (ГОСТ 20406—75). Проводящий рисунок образует проводниковый материал, полученный избирательным травлением металлической фольги, осаждением металла или нанесением и последующей обработкой специальных паст.



Конфигурацию проводящего рисунка определяют электричес­кая принципиальная схема и конструкторско-технологические ограничения. При непланарном графе соединений для устранения пересечений проводящих дорожек используют несколько проводящих слоев, разделенных слоями диэлектрика. Электрический контакт между слоями осуществляют с помощью межслойных соединений—участков проводникового материала, проходящих через отверстия в диэлектрике. Такой рисунок называют многослойным, причем под слоем понимают элементы печатного рисунка, изготавливаемые за одну технологическую операцию.

Элемент конструкции, на поверхности или в объеме которого выполнен проводящий рисунок, называют основанием. Плата представляет собой материал основания, вырезанный по задан­ному размеру, содержащий необходимые отверстия и, по меньшей мере, один проводящий рисунок.

Печатный узел—плата с присоединенными к ней ИЭТ и механическими элементами, выполненной пайкой и нанесенными покрытиями.

Основные причины, обусловившие широкое применение печат­ного монтажа:

  • возможность электрического и механического соединения ИЭТ;

  • широкое распространение эффективных САПР;

  • отработанность технологических процессов и операций;

  • высокая производительность и низкая стоимость при серийном и массовом производстве;

  • возможность автоматизации установки и монтажа ИЭТ.

К недостаткам печатного монтажа следует отнести:

ограниченные коммутационные возможности отдельных слоев;

ухудшение показателей надежности плат по мере увеличения числа проводящих слоев и соединений между ними;

практически неремонтопригодность многослойных структур;

отличие параметров, особенно паразитных, образца с объемным монтажом от параметров изделия с печатным монтажом;

трудоемкость разработки и коррекции без применения САПР.

Виды плат. В зависимости от назначения изделия с печатным монтажом разделяют на платы для ячеек и РЭМО, объединительные платы для межмодульного монтажа, гибкие печатные кабели, платы микросборок . Об этом говорит сайт https://intellect.icu . Наряду с обычными (жесткими) разработаны платы с гибким основанием, которые из-за трудности установки ИЭТ и возможности сгибания целесообразно применять в качестве объединительных. В свою очередь, выпускаемый серийно гибкий печатный кабель (ГПК) представляет собой ленту из тонкого гибкого диэлектрика с печатным рисунком в виде параллельно идущих проводящих полосок.

Для изготовления пленочных резисторов и конденсаторов на платы микросборок (подложки) наносят наряду с проводниковыми слои резистивных и диэлектрических материалов.

В качестве других классифицирующих признаков обычно используют материал основания, число проводящих слоев и тех­нологию изготовления проводящего рисунка.

Материалы разделяют на группы: слоистые диэлектрики; керамика; металлические листы, покрытые тонким слоем диэлектрика. Платы с основанием из слоистых диэлектриков называют собственно печатными платами (ПП), из керамики—керамическими платами (КП), из металла—интегральными платами (ИП).

В настоящее время при невысоких требованиях к плотности упаковки и условиям эксплуатации чаще всего используют ПП из слоистых диэлектриков, для которых характерна низкая стоимость; широкая номенклатура фольгированных и нефольгированных материалов, выпускаемых промышленностью в виде загото­вок больших размеров; легкость механической обработки штамповкой, сверлением и резанием. Основной недостаток слоистых диэлектриков—низкая теплопроводность, а в ряде случаев— недостаточная устойчивость к внешним воздействиям.

Керамика имеет теплопроводность, примерно в двадцать раз большую, чем стеклотекстолит, до отжига легко обрабатывается. Возможность коробления керамических оснований при обжиге ограничивает их максимальные размеры относительно небольшими значениями (до 120 мм). Перспективно использование металлических оснований, покрытых тонким слоем изолятора. При использовании оснований из сплавов алюминия это может быть оксидный слой, а из низкоуглеродистой стали—слой стеклоэмали или тонкая полиимидная пленка. Металлические основания имеют достаточную жесткость, так что геометрические размеры плат в этом случае ограничивает не устойчивость к механическим воздействиям, а возможность нанесения большого по размерам печатного рисунка с требуемой точностью. Окись алюминия, эмали имеют хорошую теплопроводность, но большую диэлектрическую проницаемость (??10). Теплопроводность полимидной пленки примерно в полтора раза хуже, чем у стеклотекстолита, однако при толщине пленки около 30 мкм результирующее тепловое сопротивление такого основания все же значительно меньше, чем у стеклотекстолита и даже керамики, а малая диэлектрическая проницаемость полимида (??3) умень­шает паразитные емкости.

В зависимости от числа слоев различают одно-, двух и многослойные платы. В однослойных ПП со слоистым диэлектриком проводящий рисунок расположен с одной стороны основания, а в двухслойных—с двух, поэтому их называют односторонними (ОПП) и двусторонними (ДПП) печатными платами. При использовании слоистых диэлектриков и керамики (до обжига) в основаниях легко выполнить отверстия, так что многослойные печатные платы (МПП) и керамические многослой­ные платы (КМП) представляют собой наборы механически объединенных в единое изделие ОПП или односторонних КП, проводящие слои которых связаны с помощью металлизированных переходных отверстий. По этой же причине в многослойных платах с металлическими, а во многих случаях и керамическими основаниями проводящие и изоляционные слои наращивают с одной стороны последовательно друг на друга (послойное наращивание).

Выделяют платы с так называемой технологией монтажа на поверхности (ТМП), в которых выводы ИЭТ присоединяют к контактным площадкам на их поверхности внахлест. Возможность установки ИЭТ с двух сторон основания, технологичность монтажа, отсутствие отверстий обуславливают перспективность плат с ТМП. Используют платы со смешанным монтажом: установка ИЭТ с одной стороны в отверстия, а с другой—ТМП.

При классификации по технологическим признакам платы разделяют как по способам получения избирательного рисунка, так и материала проводникового слоя. Избирательный рисунок может быть нанесен с помощью фотолитографии либо сеткографии печати через трафарет, изготовленный на основе тонкой сетки. Уступая по основным показателям сеткографии, фотолитография лучше по точности воспроизведения размеров и в случае больших рисунков.

Проводниковый слой может быть получен субтрактивным, аддитивным или полуаддитивным способами. Субтрактивная технология (избирательное удаление материала) менее предпочти­тельна, чем аддитивная (избирательное нанесение) из-за большого расхода меди, травителя и загрязнения среды. Несмотря на это, избирательное травление медной фольги получило широкое распространение, особенно при изготовлении единичных и мелкосерийных РЭС, что объяснимо широкой номенклатурой выпускаемых промышленностью фольгированных диэлектриков, отлаженностью и относительной простотой реализации технологических процессов. При аддитивном процессе используют избирательное осаждение меди, тонко- или толстопленочную технологию. Полуаддитивный процесс предполагает покрытие всей поверхности диэлектрика тонким слоем меди, нанесение защитного рисунка и последующее гальваническое утолщение медных проводников. Аддитивная и полуаддитивная технология позволяют металлизировать отверстия.

Статью про печатный монтаж я написал специально для тебя. Если ты хотел бы внести свой вклад в развии теории и практики, ты можешь написать коммент или статью отправив на мою почту в разделе контакты. Этим ты поможешь другим читателям, ведь ты хочешь это сделать? Надеюсь, что теперь ты понял что такое печатный монтаж и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Конструирование и проектирование электронной аппаратуры

Монтаж компонентов на печатные платы

Годный кристалл — годный кристалл обозначает протестированную интегральную схему (кристалл) в микроэлектронике. Кристаллы квалифицируются производителем чипов на кристаллической пластине с целью избежания ошибок перед тем, как быть разделенными и установленными в чип.

Жидкая фотопроявляемая маска — тип жидкой паяльной маски, применяемой для защиты всей поверхности ПП от воздействия припоя при пайке, кроме контактных площадок и отверстий.

Лужение с выравниванием горячим воздухом (воздушным ножом) – hot air leveling – нанесение паяемого покрытия на медную поверхность контактных площадок и в отверстия путём погружения в расплавленный припой и удаление излишков припоя из металлизированных отверстий направленной струей горячего воздуха.

Монтажные отверстия – отверстия для установки и пайки электрорадиоизделия. На внутреннюю поверхность металлизированных монтажных отверстий наносят медное покрытие толщиной не менее 25 мкм и покрытие обеспечения паяемости, которые должны быть сплошными, без пор и включений, пластичными, с мелкокристаллической структурой, быть прочно сцепленными с диэлектриком и иметь определенное сопротивление.

Пайка волной – это метод припаивания компонентов на печатные платы. Предварительно нагретая плата проводится через сгенерированную насосом волну жидкого припоя, которые смачивает контакты компонентов оловом. Для этого припой расплавляется в плавильной чаше и выдавливается насосом через широкую экструзионную головку, которая создает волну. В зависимости от устройства, используются турбулентные и/или пластинчатые волны. Специальный тип пайки волной использует несколько насадок с маленькими отверстиями вместо широкой экструзионной головки.
Пайка волной предпочтительно используется для компонентов с проводами (ТНТ – технология через отверстие) и редко для предварительно приклеиваемых компонентов поверхностного монтажа. Преимущество пайки волной – низкое тепловое давление на печатную плату и компоненты.

Перевёрнутый кристалл  – способ крепления кристалла ИМС непосредственно на ПП лицевой стороной вниз, используя припой или проводящие полимеры.

Печатный монтаж – способ монтажа, при котором электрическое соединение электрорадиоизделия, экранов, функциональных узлов между собой выполнено с помощью элементов печатного рисунка: проводников, контактных площадок и т.д.

Печать маркировки — печать маркировки или печать позиции (position print) используется для определения типа и позиции компонентов на печатной плате и для передачи информации монтажнику или обслуживающему технику. При использовании полностью автоматизированной загрузки при монтаже, печать маркировки не абсолютно необходима, однако, она все еще используется в комплексных печатных платах, чтобы увеличить точность размещения компонентов. Обычно печать маркировки включает внешние контуры, названия компонентов и полярность (в поляризованных компонентах). Она имеет свои собственные слои в CAD файле печатной платы, один для каждой стороны (верх и низ). При создании маркировки, важно уделить внимание адекватному размеру текста и избежание излишнего текста на площадках и других медных поверхностях. Эту ошибку обычно позволяет избежать проверка проектных норам производителя печатных плат. Маркировка на ПП может быть нанесена с помощью трафаретной печати, прямого изображения/воздействия или струйной печатью.

Площадка — площадкой называют зону в проводящей части, где крепятся компоненты.

Скрытый внутренний резистор – buried resistor – резистор, расположенный на внутренних слоях МПП.

Список соединений — список соединений содержит электрические соединения между компонентами печатной платы и обычно выполняется в текстовом формате (см. EDIF). В производстве печатных плат список соединений (сгенерированных из данных для производства) используется для проведения электрического теста (Е-теста) для обнаружения некорректных или недостающих компонентов. Используемый раньше формат Gerber RS-274-X не содержал список соединений, в отличие от более современного формата ODB++.

Технология сквозных отверстий – технология монтажа ЭРИ в отверстия печатной платы.

Технологии поверхностного монтажа – surface mounted technology (SMT) – технология монтажа ПМК на поверхность печатной платы.

Технология TAB – tape automated bonding – монтаж кристаллов на ленточном носителе; крепление кремниевых кристаллов к полимерному ленточному носителю, на котором сформированы внутренние соединения выводов чипа. Присоединение выводов чипа к ПП осуществляется при помощи внешних выводов пайки горячим газом или лазерной микросваркой.

Технология FPT (fine pitch technology) – разновидность технологии поверхностного монтажа для компонентов с малым шагом выводов.

Трафарет поверхностно-монтируемого устройства — трафареты поверхностно-монтируемых устройств используются для монтажа печатных план. Они обычно состоят из нержавеющей стали толщиной от 80µm до 250µm. Отверстия (площадки) прорезаются лазером, через них на печатную плату с помощью ракеля наносятся паяльная паста или адгезив. В зависимости от устройства это также называется трафарет паяльной пасты или адгезионный трафарет.
Площадки вырезанных лазером трафаретов имеют слегка суживающиеся к стороне печатной платы прорези, обеспечивая тем самым оптимальное поведение паяльной пасты/адгезива.

Фидер —  накопитель компонентов в машине для сборки в поверхностном монтаже называется фидер. Компоненты могут помещаться в фидер различными способами.

ODB++ — это собственный формат для обмена данными между CAD и CAM в разработке и производстве электронных устройств. С помощью ODB++ информация о разработке ПП может быть передана между подразделениями разработки и производства и между различными инструментами проектирования от различных поставщиков CAD и CAM.
Формат ODB + + был разработан в Valor Computerized Systems Ltd., а затем в 2010 приобретен Mentor Graphics как формат описания работы для их системы САМ. Формат ODB + + сегодня стал де факто стандартом для производства печатных плат.
Преимущества:
•    Все данные проекта для производства, монтажа и тестирования в одном файле.
•    Поддерживает интегрированные DFM на всех уровнях
•    Минимизирует риски цепочки поставок, связанные с ошибками в передаче данных
•    Снижает задержки по причине коммуникаций между разработчиками и производством.
•    Позволяет максимально возможную степень автоматизации на всех этапах производства печатной платы.
•    ODB++ поддерживается всеми основными поставщиками CAD, CAM и DFM инструментов
•    Де факто стандарт для производителей печатных плат.

QFP — плоский корпус с четырёхсторонним расположением выводов – относится к дизайну интегральных схем, очень плоский квадратный чип с контактами по четырем краям, который паяется с использованием технологии поверхностного монтажа.

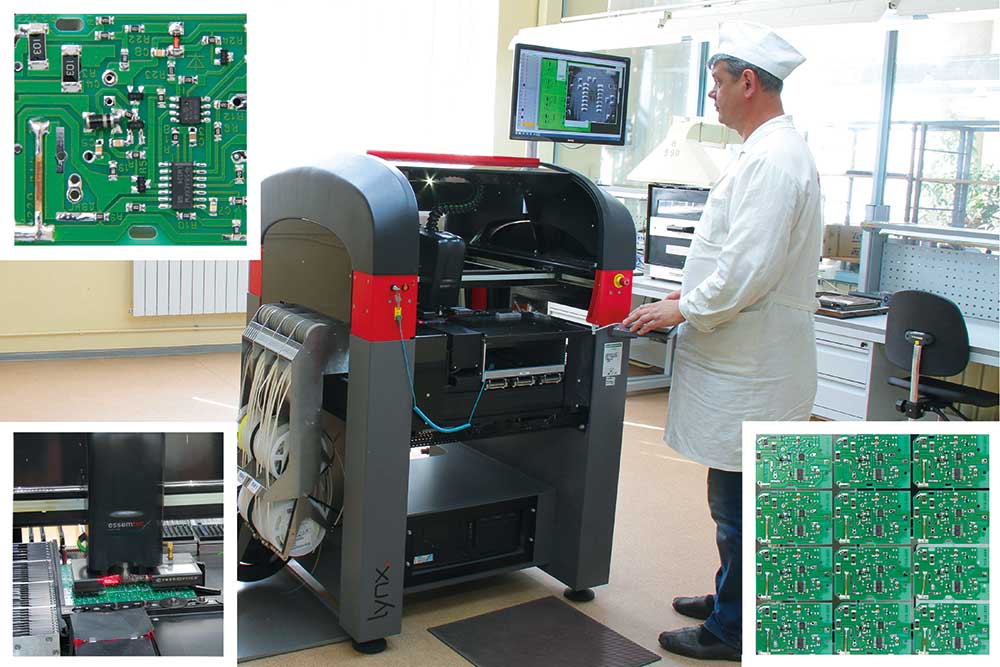

Процесс монтаж печатной платы (PCB)

Процесс сборки поверхностного монтажа

Первоначально все печатные платы были собраны вручную, используя только припойное железо. По мере развития технологий компоненты становятся все меньше и сложнее собрать вручную, а количество компонентов, которые могут поместиться на одной плате, увеличивается. Таким образом была разработана потребность в сборке автомобилей.

Необходимые элементы

Ниже перечислены необходимые элементы для автоматической сборки:

  • Gerbers в 274-X (встроенные отверстия), включая чертеж изготовления.

  • Текстовый текстовый файл с централизованным текстом с ссылочными конструкторами, внешним слоем размещения и расположением и поворотом X & Y в формате ASCII.

  • Файлы сверления с числовым управлением (NC)

  • Файл паяльной пасты (один из файлов Gerber) для всех сторон

  • Клей-файл точки

  • Если возможно, база данных проекта, определяющая формат базы данных (название программы)

  • Список деталей или спецификация (спецификация материала)

  • Необходимые детали или оборудование

Файлы Gerber используются для определения местоположений пэдов и помогают сборщику определить, где находится контакт 1, и обеспечивает хедз-ап о том, как выглядит панель. База данных также может использоваться для определения местоположения штыря 1. Некоторые дома для доски выбирают собственный файл пасты / трафарет. Дизайнер может создать файл паяльной пасты по своему усмотрению с опытом. Хорошо узнать, как и почему сборный дом создает свои трафареты и дублирует его, чтобы обеспечить согласованность с каждого узла сборки (общее название для любой компании, собирающей платы). Файл паяльной пасты используется для маскировки всей доски, кроме тех областей, которые будут пайки. Панельная паста наносится на открытые прокладки, и трафарет удаляется. Компоненты наносятся на доску паяльной пастой и клеевыми точками, закрепляющими компоненты, когда они припаиваются к доске.

Для размещения компонентов требуется размещение деталей / файл центра тяжести, чтобы знать, где находится центр детали. Идентификатор слоя показывает, с какой стороны находится деталь, и поворот отображает ориентацию компонента.

Согласованность во вращении исходного компонента имеет решающее значение для отчета. Если программное обеспечение дизайнера не учитывает несоответствия, все компоненты должны создаваться в одной ориентации.

Файлы сверла NC используются для размещения монтажных отверстий и обеспечения размеров отверстий для сквозных отверстий. Это также позволяет монтажному дому определить достаточный зазор для компонента.

Список спецификаций или запасных частей используется для ссылки на указатели файла центра тяжести и компоненты, которые необходимо установить. Спецификация должна также предоставлять информацию, если компонент является компонентом SM или компонентом сквозного отверстия.

Другие соображения

Другими соображениями для автоматической сборки являются размер платы, размер панели и отрыв. Платы обычно собираются на панели, которая может содержать много плат. Панель — это оригинальный материал, на котором были протравлены плиты. Панели переходят в сборный дом со всеми чипами.

Заметка

Breakaways — это соединения вокруг платы, которые держат плату во время сборки, но могут быть легко сломаны, когда пришло время удалить плату.

1.Загрузка платы

Решение PCBWay One-Stop для сборки печатных плат и прототипов,

2.DFM Check

Проверка DFM проверяет все технические характеристики печатной платы. В частности, эта проверка ищет недостающие, избыточные или потенциально проблемные функции. Любая из этих проблем может серьезно и негативно повлиять на функциональность конечного проекта. Например, один общий недостаток конструкции печатной платы оставляет слишком малое расстояние между компонентами печатной платы. Это может привести к короткому замыканию и другим неисправностям.
Определяя потенциальные проблемы до начала производства, проверки DFM могут снизить издержки производства и устранить непредвиденные расходы. Это связано с тем, что эти проверки сокращают количество выгруженных плат. В рамках нашей приверженности качеству по низкой цене.

3.Внедрение контроля качества (IQC)

PCBWay Проверка всех входящих материалов и проблем с качеством обработки перед началом сборки SMT. Наша позиция IQC будет проверять следующие вопросы входящих материалов, если они соответствуют нашим строгим требованиям.

• номер модели и количества согласно списку спецификации

• форма (деформация, ломаный штифт, окисление и т. Д.), Особенно для IC или других сложных компонентов

• проверка образцов входящих материалов с помощью инструментов, таких как испытательная рама, мультиметр и т. Д.

• Если произошел дефект или несоответствие, мы вернем все поступающие материалы поставщику или клиенту.

4.Машина-программирование — Gerber / CAD в Centroid / Placement / XY-файл

Получив панели и компоненты печатной платы, следующий шаг — настроить различные машины, используемые с производственным процессом. Машины, такие как машина для размещения и AOI (автоматическая оптическая проверка), потребуют создания программы, которая лучше всего генерируется из данных САПР, но довольно часто это недоступно. Данные Gerber почти всегда доступны, так как это данные, необходимые для изготовления голого печатного блока.

5.Спальцовая печать пасты

Первой машиной для установки в процессе производства является принтер паяльной пасты, который предназначен для нанесения паяльной пасты с использованием трафарета и шваблей на соответствующие подушечки на печатной плате.

6.Размещение компонентов

Как только подтвержденная печатная плата будет иметь правильное количество припойной пасты, она перемещается в следующую часть производственного процесса, которая является размещением компонентов. Каждый компонент выбирается из его упаковки с использованием вакуумного или захватного сопла, проверяется системой видения и размещается в запрограммированном месте на высокой скорости.

Для этого процесса доступно большое количество машин, и это зависит от бизнеса от того, какой тип машины выбран. Например, если бизнес ориентирован на большие объемы сборки, тогда скорость размещения будет важна, если в фокусе будет небольшой пакет / высокий уровень, тогда гибкость будет более важной.

7.Автоматическая оптическая инспекция (AOI)

После процесса размещения компонентов важно убедиться в том, что ошибки не были выполнены и что все части были правильно размещены перед пайкой оплавлением. Лучший способ сделать это — использовать AOI-машину для выполнения таких проверок, как наличие компонентов, тип / значение и полярность.

8.Пайка пайкой

Как только компоненты будут размещены на досках, каждая часть будет отправлена через наши машины для оплавления. Это означает, что паяльная паста должна затвердевать, приклеивая компоненты к доске. Узел PCB выполняет это через процесс, называемый «reflow».

Это, по-видимому, является одной из менее сложных частей процессов сборки, но правильный профиль оплавления является ключевым для обеспечения приемлемых паяных соединений без повреждения деталей или сборки из-за чрезмерного нагрева.

При использовании бессвинцового припоя важна еще более важная сборка, поскольку требуемая температура оплавления часто может быть очень близка к максимальной номинальной температуре многих компонентов.

9.Автоматизированный оптический контроль (AOI)

Последняя часть процесса монтажа на поверхностном монтаже — это снова проверить, что с помощью машины AOI не было ошибок, чтобы проверить качество паяного соединения.

Часто движение во время процесса оплавления приводит к плохому качеству соединения или к полному отсутствию соединения. Шорты также являются общим побочным эффектом этого движения, так как неуместные компоненты иногда могут соединять части схемы, которые не должны соединяться.

Проверка этих ошибок и несоосности может включать один из нескольких различных методов проверки. Наиболее распространенные из этих методов проверки включают следующее:

  • Ручные проверки
  • Автоматический оптический контроль (AOI)
  • Автоматизированный рентгеновский контроль (AXI)

10.Конформное покрытие

Некоторые завершенные сборки печатных плат имеют конформное покрытие. Это обычно зависит от требований продукта клиента.

11.Финансовая инспекция и функциональный тест

После завершения процесса пайки и конформного покрытия процесса сборки печатной платы окончательная проверка проверит нашу печатную плату на предмет ее функциональности нашей командой по обеспечению качества. Этот осмотр известен как «функциональный тест». Программное обеспечение и инструменты для тестирования обычно предоставляются заказчиком, PCBWay также может изготавливать светильники в соответствии с требованиями заказчика. Тест ставит PCB в своих шагах, имитируя нормальные обстоятельства, в которых будет работать PCB. Силовые и имитируемые сигналы проходят через печатную плату в этом тесте, в то время как тестеры контролируют электрические характеристики печатной платы.

12.Очистка и сушка

Достаточно сказать, что производственный процесс может быть грязным. Паяльная паста оставляет некоторое количество потока, в то время как манипуляция с людьми может переносить масла и грязь с пальцев и одежду на поверхность доски. Как только все будет сказано и сделано, результаты могут выглядеть немного грязно, что является одновременно и эстетическим, и практическим вопросом.

13.Упаковка и доставка

Все собранные платы упакованы (могут запрашиваться в антистатической упаковке) и поставляются DHL, FedEx, UPS, EMS и так далее. Любые неиспользуемые компоненты возвращаются в соответствии с инструкциями клиента. Кроме того, клиенты отправляются по электронной почте, когда их пакеты отправляются.

Что такое фотомонтаж (и как его сделать!)

Представьте себе ход времени, видимый на одном фотопроизведении. Визуализируйте картинку, изображающую различные точки зрения на одной плоской поверхности. Добро пожаловать в фотомонтаж.

Что такое фотомонтаж?

Фотомонтаж – это серия отдельных фотографий. Вы делаете несколько фотографий одного объекта и собираете их вместе, чтобы создать единое изображение.

Мы считаем нормальным видеть только отдельные фотографии.Мы создаем большинство фотографий за долю секунды. Это короткое временное окно фиксируется в одном месте.

Фотомонтаж может содержать любое количество фотографий. Количество времени, необходимое для создания этой серии изображений, не ограничено. Также нет ограничений на разнообразие мест, которые фотограф может использовать для создания фотографий. Чтобы быть практичным при выполнении фотомонтажа, желательны некоторые ограничения.

Фотомонтажи похожи на кубизм. Нет границ ни в перспективе, ни во времени.Вы можете создать одно произведение искусства, используя несколько изображений одной или нескольких тем. Выполнение этого в сплоченной манере дает захватывающие результаты. Выполнение этого без внимания к важным визуальным элементам может вызвать глазной кошмар.

Что не является фотомонтажом?

Программное обеспечение и приложения для фотомонтажа стали популярными. Легко использовать создатель фотомонтажа, чтобы разбить одну фотографию и создать иллюзию, что их много. Это не настоящий фотомонтаж.

Результаты таких манипуляций могут выглядеть привлекательно.Но плоское изображение, созданное путем разделения одной фотографии, не имеет настоящей глубины или художественного выражения.

У некоторых людей другое определение фотомонтажа. Они объединяют коллекцию несвязанных или полусвязанных фотографий вместе. Эта статья не о тех.

Это не то, что я имею в виду под фотомонтажом.

Мой опыт фотомонтажа

Еще в начале 1980-х я посмотрел короткий документальный фильм о британском художнике Дэвиде Хокни. Программа следовала за ним через создание того, что он называл «столяром».

Больше всего меня заинтересовало его выражение о времени и пространстве. Чем фотографии отличаются от картин. Для создания картин требуется время, и здесь меньше ограничений, чем в случае с фотографией. Создание фотомонтажа из серии фотографий снимает эти ограничения.

Я начал просто с небольших черно-белых композиций. Во-первых, мне было очень трудно сделать фотомонтаж, который я с гордостью показывал другим людям.

Один из моих ранних фотомонтажей Роя Харпера на концерте в Театре Его Величества, Окленд, Новая Зеландия, март 1986 года.

Со временем это изменилось. Когда я был фотожурналистом, в газетах публиковались монтажи. У меня были персональные выставки моих работ. Теперь я следую своему увлечению и пытаюсь включить видео и заставить мои фотомонтажи двигаться.

Создание творческой фотографии с использованием нескольких изображений

Каждый находит интересные фотографии разных типов. Хорошая новость заключается в том, что вы можете сделать фотомонтаж любого жанра творческой фотографии.

Все, что вам нужно, это активное воображение, много времени и сосредоточенность.Это непросто и сильно отличается от создания отдельных фотографий. Это как рисовать, писать или лепить. Творческий процесс требует много времени и сил.

Шаг за шагом – Как создать свой первый фотомонтаж

В этих шагах я предлагаю вам создать простой фотомонтаж. Ознакомьтесь с процессами и создайте рабочий процесс, который вам удобен. После этого, я надеюсь, вы перейдете к более творческим работам.

Фотомонтаж с моей женой, которая отражается в зеркале, нанося макияж.

Что вам понадобится для создания собственного фотомонтажа:

  • Камера
  • Компьютер
  • Отпечатки
  • Доска, клей, черный маркер.

Выберите тему

Вам необходимо рассмотреть Ваш объект для фотомонтажа. Это может отличаться от ваших обычных идей фотографии. Вы должны учитывать свой потенциал в выражении пространства и времени.

Для первого фотомонтажа выберите статичный объект. Лучше всего выбрать объект, к которому вы можете вернуться и сфотографировать более одного раза, если вам это нужно.

Не выбирайте то, что движется, так как это добавит сложности. У вас больше шансов добиться успеха в качестве начинающего фотомонтажера, если вы начнете с простой сцены.

План

Рассчитайте, как вы хотите сфотографировать объект. Планируйте, сколько фотографий вы хотите сделать. Вам нужно будет подумать о том, насколько близко вы находитесь к объекту съемки и какой объектив использовать, чтобы получить необходимое количество снимков.

Использование стандартного объектива 50 мм упростит компиляцию фотографий.Широкоугольный объектив может создать проблемные искажения по краям изображения.

Стремитесь создать монтаж, в котором будет от 20 до 30 фотографий в готовом произведении. Наличие слишком большого или слишком малого количества изображений может затруднить компиляцию.

Для моего фотомонтажа моста в сумерках мне нужно было минимальное количество изображений. В этом монтаже я использовал всего семь фотографий. Было очень сложно собрать их воедино и сохранить целостность картины.

Этот фотомонтаж было сложно собрать, так как я хотел использовать минимальное количество фотографий.Сделав фото с трех разных позиций, это усложнило дело.

Фотографируйте больше, чем нужно

Сделайте каждую фотографию значимой. Нарисуйте в уме сетку и следуйте ей, чтобы убедиться, что вы записываете каждую часть вашего предмета хотя бы один раз.

Я чаще всего начинаю с угла. Перекрывайте свои фотографии. Если вы фотографируете слева направо, посмотрите на что-то, что появляется справа от вашей композиции. Сделайте снимок, а затем переместите камеру вправо.Скомпонуйте следующую фотографию так, чтобы то же самое осталось в композиции, но слева от кадра.

Хорошо иметь возможность включать фотографии, которые перекрывают друг друга и не являются прямыми линиями. Это дает вам больше гибкости, когда вы начинаете раскладывать фотомонтаж.

Не сходите с ума и не берите сотни, но убедитесь, что вы охватили каждую часть вашего предмета. Попробуйте сделать индивидуальные творческие фотографии каждой части вашего предмета. Стремитесь составить их с небольшой разницей.

Иногда я много раз фотографирую объект или часть сцены. Я размещу его вверху и внизу кадра или в каждом углу. Это даст вам больше возможностей при размещении фотомонтажа.

Фотомонтаж, который я сделал, чтобы проиллюстрировать этот пошаговый урок. Моя собака прибыла как раз в тот момент, когда я заканчивал, поэтому я включил и ее.

Ищите строки в композиции

Использование вертикальных, горизонтальных и/или диагональных линий поможет. Ищите линии, прямые или изогнутые, когда вы делаете свои фотографии.Помните о том, как они могут появиться в готовом фотомонтаже.

Использование этих линий поможет скрепить монтаж и сделать его более привлекательным. Если в готовом изделии нет потока линий, оно будет выглядеть запутанным и запутанным.

Я выделил красным линии, которым следовал при создании фотомонтажа. Сначала старайтесь избегать слишком сложного монтажа.

Правильно управляйте своими изображениями

Я использую Adobe Lightroom и Photoshop для компиляции моих фотомонтажей на компьютере перед печатью фотографий.Вы можете использовать любое программное обеспечение для обработки изображений, которое позволяет вам иметь отдельные изображения на многих слоях.

Загрузите все фотографии, которые вы сделали, на свой компьютер. Не удаляйте ни один из них, даже если есть технические недочеты. Вы можете использовать один из них, чтобы заполнить пробел.

Я просмотрю свою серию фотографий и выберу самые сильные. Фотографии, которые будут стоять сами по себе как хорошие изображения, независимо от того, являются ли они частью фотомонтажа.

Создайте для них отдельную папку и поместите в нее. Затем выберите большую часть своих фотографий, которые, по вашему мнению, лучше всего подходят для создания фотомонтажа.Представьте, где будут края, и выберите изображения, чтобы заполнить пространство композиции. Поместите их в другую папку.

Поместите оставшиеся фотографии в третью папку.

Изменение размера фотографий

Измените размер фотографий в зависимости от того, насколько большим должен быть готовый фотомонтаж. Держите разрешение на уровне 300 точек на дюйм (dpi). Это будет означать, что размер будет таким же, когда вы распечатаете их.

Приблизительно решите, сколько фотографий будет в ширину и сколько в высоту.Вы можете изменить размер отдельных изображений, чтобы они соответствовали нужным вам размерам. Вы можете изменить этот фотомонтаж позже, но хорошо работать с базовым размером с самого начала.

Я всегда компилирую свои фотомонтажи, используя изображения .jpeg с небольшим сжатием. Это зависит от количества фотографий, с которыми вы работаете, и вычислительной мощности вашего компьютера.

При создании больших фотомонтажей важно быть хорошо организованным. Тщательное определение размера фотографий поможет добиться более стабильного рабочего процесса.

Создайте свой холст для Photoshop

Создайте новый «холст» подходящего размера. Убедитесь, что разрешение соответствует разрешению ваших фотографий.

Не беспокойтесь о правильном размере холста. Вы всегда можете изменить его позже в соответствии со своими потребностями, если он слишком мал или слишком велик.

Импорт ваших фотографий

Экспортируйте фотографии из первых двух папок и импортируйте их в Photoshop, выбрав «Файл» > «Сценарии» > «Загрузить файлы в стопку». Используя эту опцию, вы можете загрузить все нужные вам изображения в один документ в виде отдельных слоев.

Если вы используете этот метод, выберите все слои. Затем перетащите их в документ, где вы создаете пустой холст.

Вам нужно, чтобы все ваши фотографии находились на отдельном слое в созданном вами документе. На этом этапе может показаться, что все они наложены друг на друга, в отличие от этого изображения ниже:

Фотомонтаж женщины Карен с корзиной

Расположите свои фотографии

Начните перетаскивать каждую фотографию примерно туда, куда вы хотите. Если у вас есть возможность пометить каждый слой цветом, это будет хорошей идеей.Я обычно использую три цвета. Один для изображений слева, один для изображений, составляющих середину, и один для изображений справа.

Когда я работаю над большими фотомонтажами, я создаю отдельные группы на панели слоев и добавляю к ним слои. Это позволяет мне скрывать все изображения в одной группе, что может сделать рабочий процесс более эффективным.

Переместите свои фотографии и расположите их так, чтобы они напоминали весь объект, который вы сфотографировали. Некоторые изображения по-прежнему будут отображаться друг над другом.Это нормально.

Теперь у вас есть все фотографии примерно на месте. Вот тогда и начинается настоящее творческое веселье. Пришло время дать волю своему воображению. Перемещайте фотографии и экспериментируйте, как вам нравится. Думайте нестандартно!

Во время работы части изображений, которые вы хотите видеть, могут скрываться под другим слоем. Вы можете перемещать каждую фотографию выше или ниже в иерархии слоев по своему усмотрению.

Скриншот показывает мои слои с цветовой кодировкой, которые помогают рабочему процессу.Я стараюсь не ограничивать свое мышление и не слишком его регулировать. Я стремлюсь создать готовый фотомонтаж, на который люди могут смотреть без головной боли.

Это может занять много времени при первой попытке. Не ожидайте, что сможете завершить монтаж в первый раз, когда сядете за него.

Если серия фотографий не скомпонована, результаты не будут привлекательными. Вы должны быть осторожны, чтобы расположить свои фотографии таким образом, чтобы на них было приятно смотреть. Если вы этого не сделаете, результаты могут показаться запутанными, двусмысленными и непривлекательными для зрителей.

Способ, которым я достигаю этого, состоит в том, чтобы компилировать мои фотографии с четкими линиями, проходящими через мой монтаж. Эти линии помогут скрепить изображения и сделать их цельными.

Скройте слои, чтобы завершить фотомонтаж

Когда ваш фотомонтаж начнет обретать форму, вы можете начать отключать неиспользуемые слои. Не удаляйте их, а только скрывайте.

Составление фотомонтажа требует гибкости. Будьте открыты для своего творческого самовыражения. Когда вы перемещаете фотографии, ваш монтаж будет меняться.Возможность скрывать или показывать отдельные изображения позволяет вам быть более изобретательным в своем макете.

На этом этапе вы можете увидеть пробелы в монтаже. Проверьте свои изображения в третьей папке, которую вы создали, но не импортировали фотографии. Вы можете найти фотографию, чтобы заполнить пробел.

Если нет, проявите изобретательность и скопируйте изображение, которое вы уже использовали. Вы также можете оставить пробел пустым, если он вам подходит.

Дайте себе достаточно времени для компиляции вашего фотомонтажа, но убедитесь, что вы его закончили.Это может быть бесконечным процессом, если вы позволите этому быть.

Конечно, вы всегда можете вернуться к монтажу позже и скомпоновать его по-другому, если хотите.

По моему опыту монтаж редко повторяется одинаково дважды. То, как это будет выглядеть на экране вашего компьютера, будет отличаться от того, как вы распечатываете распечатки и приклеиваете их.

Печать ваших фотографий (забавный дополнительный шаг)

Вам не нужно распечатывать и вклеивать свои монтажи. В качестве цифровых произведений искусства они вполне приемлемы.Однако печать фотографий переносит их в другое измерение. Я считаю, что это делает их еще более особенными.

Вам необходимо распечатать фотографии, которые вы использовали и которые видны в готовом макете, если вы решите получить реальную копию. Вы можете быстро и легко распечатать их как отдельные фотоотпечатки.

Решите, как приклеить отпечатки

Наклеивание распечаток может оказаться трудным шагом. Использование клея может быть очень грязным, и легко повредить перекрывающиеся отпечатки.

В течение многих лет я использовал рулон двусторонней клейкой бумаги. Я применяю это к каждому изображению, прежде чем начать их выкладывать.

Если вы используете контактный клей, вам нужно будет применить его, когда вы собираетесь приклеивать отпечатки. Я рекомендую вам сначала разложить отпечатки, прежде чем вы начнете приклеивать их. Это позволит вам увидеть, как будет выглядеть ваш фотомонтаж.

Будьте осторожны, чтобы избыток клея не попал на доску или другие отпечатки.

Перед тем, как наклеить отпечатки, я чернею края отпечатков толстым маркером. Темные края делают их менее заметными на готовом фотомонтаже.

Разложите свои отпечатки

Когда все отпечатки будут готовы, начните раскладывать их на доске. Проще всего иметь компьютер рядом с собой. Это позволяет вам использовать цифровую версию вашего фотомонтажа в качестве руководства.

Отключите все слои, кроме нижнего. Видимый слой будет первым отпечатком, который вы поместите на доску.Включите следующий слой и поместите отпечаток на доску. Работайте снизу вверх и убедитесь, что каждый отпечаток, который вы кладете, перекрывает отпечаток, который у вас уже есть на доске.

Во время этой первой раскладки фотографий я не приклеиваю ни одну из них. Отпечатки будут перемещаться. Вы будете стучать и подталкивать их, размещая другие отпечатки. Весь процесс достаточно кинетический. Вы можете использовать клейкую ленту, чтобы закрепить каждый отпечаток на месте, но я этого никогда не делаю. Мне нравится это движение, так как иногда оно может открывать разные места, о которых я не думал.

Раскладывая отпечатки, отойдите в сторону и посмотрите на свою работу издалека. Если вы можете подняться над столом, за которым работаете, это еще лучше.

Возможность видеть свои монтажи на расстоянии во время их компиляции поможет, особенно если они большие.

Прикрепите свой фотомонтаж

Когда вы довольны макетом фотомонтажа, пришло время их склеить.

Я обычно начинаю с угла с отпечатком, который не перекрывает другие.Вы должны убедиться, что то, что находится под каждым из них, является доской или другим уже приклеенным отпечатком.

Не приклеивайте отпечаток, за которым должен быть другой. Это может испортить внешний вид вашего фотомонтажа.

В Чиангмае есть семь маршрутных такси разных цветов, большинство из которых курсируют по установленным маршрутам. Я сфотографировал этот монтаж в нескольких местах.

После завершения

Поделитесь своим фотомонтажом с друзьями. Попросите их прийти и посмотреть или отнесите им свой фотомонтаж.

Демонстрация печатной иллюстрации сильно отличается от показа цифровой версии. Часто люди не понимают, что отдельные отпечатки составляют мои монтажи.

Экспериментируйте и исследуйте время и пространство. Изучите некоторых кубистов. Найдите в фотографии целые другие измерения, которые невозможны с одним изображением!

Пробовали фотомонтажи и хотите придумывать новые креативные фотографии?

Фотомонтаж — одна из тем, которые мы рассматриваем в нашем курсе творческой фотографии «Wow Factor Photography».Если вы хотите узнать больше, ознакомьтесь с курсом здесь.

Фотоколлаж Плакаты | Создание коллажей для постеров

Плакаты и принты с фотоколлажами — отличный способ рассказать свою историю по-своему. Сохраните и подчеркните свои любимые воспоминания с помощью очаровательного постера-коллажа от Shutterfly. Плакаты-коллажи — это идеальный способ показать ваши любимые фотографии в одном уникальном принте. Этот уникальный способ демонстрации нескольких фотографий на одном принте позволяет создать уникальный настенный декор, который обязательно станет центром внимания в любой комнате.Если вы планируете вечеринку, нуждаетесь в забавном подарке, переезжаете в комнату в общежитии или хотите заполнить пустое пространство в своем доме, эти уникальные сувениры обязательно сделают вас (и ваших близких) улыбка.

Сохраните воспоминания с помощью распечатанных коллажей для постеров

Отметьте семейные праздники, праздники, дни рождения, юбилеи, выпускные, похороны, свадьбы, каникулы, школьные встречи, помолвки, офисные вечеринки, вечеринки в честь долгого путешествия и все особые случаи. Есть так много причин, по которым люди собираются вместе.Прекрасный способ продемонстрировать вашу совместную жизнь и вспомнить о ней — создать индивидуальный постер-коллаж. Каждый сможет собраться вместе и смеяться, плакать, улыбаться и лелеять все те драгоценные моменты, которые вы решите показать. Наши плакаты с фотоколлажами также станут отличным подарком. Печать коллажных плакатов также можно использовать как способ подчеркнуть изменения и развитие: ребенок или щенок во время их роста, растения во время цветения, солнце во время заката, бегун на марафоне и многое другое. Сделайте коллаж онлайн, чтобы выделить подобные события по мере их развития с течением времени.Самое лучшее в персонализированных плакатах с фотоколлажами — это то, что вам не нужно выбирать только одно изображение — вместо этого используйте несколько изображений, чтобы создать красивую коллекцию ваших любимых воспоминаний.

Как сделать плакаты с фотоколлажами

Чтобы сделать собственный плакат-коллаж, просмотрите обширную коллекцию шаблонов Shutterfly и выберите тот, который соответствует вашему стилю. Вы можете создать небольшой постер-коллаж или более крупный плакат, который будет фантастически смотреться в любой комнате. Решите, хотите ли вы, чтобы ваша фотобумага имела глянцевую или матовую поверхность, а затем определите, сколько изображений вы хотите включить в свой фотоколлаж.После того, как вы загрузите фотографии, вы можете поэкспериментировать с дизайном плаката-коллажа, настроив все: фон, макет, цвета и шрифты, а также собственный текст. Ориентацию фотоколлажа можно распечатать как альбомную или портретную, поэтому он может поместиться в любом пространстве и работать с любым стилем фотографии, который вы хотите использовать. Когда вы закончите настройку плаката с фотоколлажем, у вас будет высококачественный предмет домашнего декора, готовый повесить дома, в комнате в общежитии или в офисе.

Плакаты-коллажи и многое другое Нестандартное настенное искусство

Помимо плакатов-коллажей, есть множество способов взять фотографии с телефона или камеры и превратить их в изысканный декор для дома. Превратите свои воспоминания в потрясающие фотопечати с помощью Shutterfly. Они идеально подходят для того, чтобы хранить их дома и делиться особыми воспоминаниями со своими близкими. От кабинетов до кухонь, отслеживайте важные даты, где бы вы ни находились, с помощью настенных календарей с фотографиями для каждого помещения. Индивидуальные принты на холсте — еще одна прекрасная идея для уникального настенного искусства, идеально подходящего для вашего дома или подарка друзьям или семье.Они универсальны и одинаково хорошо смотрятся независимо от того, расположены ли они в виде коллажей, мультипанелей или отдельных сцен на стене. Убедитесь, что ваши друзья и члены семьи помнят важные даты в вашей жизни с персонализированными магнитами от Shutterfly — они отлично подходят для дней свадьбы и других важных событий «сохраните дату».

Photo Collage — photo-collage.net

Создайте фотоколлаж за 3 шага


Более 250 бесплатных шаблонов


Все шаблоны вы найдете здесь


Ваш фотоколлаж на холсте

45 x 30 см

  • Напечатано на натуральном холсте художника (натуральный хлопок)
  • На подрамнике + 8 натяжных клиньев
  • Доступные рамки: стандартная 2 см, галерейная 4 см
  • Экологичность: печать производится из возобновляемых материалов
  • Прямая печать с помощью Hewlett Packard Технология HP



Все, что вам нужно знать о создании фотоколлажа

  • Насколько большим будет окончательный коллаж?

    Это полностью зависит от вас и от выбранного вами шаблона.Мы можем напечатать до 120 х 90 см (100 х 100 см для квадратных шаблонов).

    Здесь вы найдете все размеры и цены.

  • Сколько фотографий я могу использовать?

    Это зависит от выбранного вами шаблона. В общем: Мы предлагаем шаблоны коллажей для 100 изображений max .

    Если вы хотите создать фотоподарок с еще большим количеством изображений: хорошей альтернативой может стать фотомозаика.

  • Какие макеты я могу выбрать?

    Вы можете создать коллаж в виде цифр, букв, имен, сердец и стандартных форм.Просто выберите шаблон и загрузите свои фотографии. Наш инструмент автоматически заполнит шаблон или вы сами разместите фотографии.

  • На каких материалах можно напечатать коллаж?

    Мы печатаем на холсте , алюминии, плексигласе и постере . Узнайте больше о материалах, которые мы используем для печати фотоколлажей.

  • Сколько времени занимает доставка?

    Мы предлагаем услугу Доставка на следующий день : Здесь ваш распечатанный коллаж будет доставлен на следующий рабочий день, если вы разместите заказ до 11:00.м.

    Наша стандартная служба доставки также работает довольно быстро: большая часть заказанных коллажей будет напечатана и отправлена ​​в течение нескольких дней.




Создайте свой фотоколлаж в качестве настенного рисунка

Ваш фотоколлаж в формате XXL. Выделите свои любимые фотографии!

напр. плакат
40 x 30 см
глянцевый или матовый 17,90 фунтов стерлингов вкл. НДС


Вот что говорят наши клиенты:

Сьюзан Дж. Б. , Manchester

Сверхбыстрая доставка: наша посылка была готова к отправке в течение 2 дней! Качество было превосходным. Это очень хорошее воспоминание о наших каникулах.

Майкл Г. , Брайтон

Полностью доволен! Коллажи легко создавать, а доставка была быстрой. Обязательно буду заказывать здесь еще.

Frank H. , Лондон

Сначала я скептически отнесся к качеству, потому что коллаж задумывался как подарок.Но наши опасения исчезли, как только мы открыли упаковку и увидели отличное разрешение печати.

Знаете ли вы?

Новый

New : Печать сейчас Названия и номера как Collage

Создать коллаж

Ваш выбор продукта

  • Шаблоны
  • Представления
  • День рождения
  • Отпечатки

Принты

Создание фотоколлажа очень прост в наши дни. Мы предлагаем множество шаблонов на нашем веб-сайте, чтобы помочь вам сделать свой собственный коллаж.На данный момент у нас более 300 коллажей. В частности, очень популярен создатель коллажей для большого количества фотографий. С помощью нашего редактора коллажей легко сделать быстрый коллаж, поскольку приложение предоставляет пользователю широкий спектр возможностей обработки изображений. Благодаря этим функциям сделать собственный фотоколлаж еще никогда не было так просто: ваш фотоколлаж готов всего за несколько кликов. На сайте photo-collage.net мы предлагаем вам широкий выбор недорогих шаблонов фотоколлажей.

Если перед созданием коллажа вы уже знаете, сколько фотографий вы хотите использовать, вы можете сразу выбрать подходящий коллаж.Вот самые популярные коллажи:

Если вам нужна дополнительная информация по теме фотоколлажа, вы найдете все, что вам нужно знать, на нашей странице «Что такое фотоколлаж». Мы предоставляем вам многочисленные тематические шаблоны, чтобы вы могли собрать свой собственный подарок фотоколлаж. Вы найдете подходящие коллажи для следующих случаев и тем:

Самый красивый коллаж — это любовный. В дополнение к множеству шаблонов на тему любви, мы также предлагаем фотоколлаж с сердцем, который можно заполнить вашими собственными фотографиями.Также интересно: в текстовый коллаж можно даже добавить собственное персонализированное сообщение.

В конце года особой популярностью пользуется рождественский коллаж. Это идеальный подарок на Рождество. Если вы хотите подарить еще больше, вы можете использовать наши бесплатные рождественские подарочные теги. Если вы хотите создать что-то совершенно уникальное с вашими фотографиями, вам следует поближе познакомиться с фотоколлажем или просмотреть наши идеи фотоколлажей. Здесь вы можете создать одно изображение из 1000 фотографий.Еще более персонализированный, буквенный фотоколлаж создает любое слово, текст, символ или имя с фотографиями. Для запечатления прошлого и настоящего наши фотоколлажи «Сейчас и тогда» — идеальная идея для подарка.

Фотоколлаж на день рождения — очень популярный подарок на день рождения. В частности, круглые дни рождения — это любимые события, для которых фотоколлаж — идеальный подарок.

Для таких случаев мы предлагаем специальную функцию: для каждого числа от 10 до 100 возможен персонализированный фотоколлаж.

Коллаж — это маленькое произведение искусства, состоящее из множества фотографий. Потратив время на кропотливое составление своего коллажа, многие теперь решат распечатать коллаж из фотографий. Домашние принтеры обычно печатают только небольшие форматы, поэтому лучше просто заказать фотоколлаж онлайн. Если вы хотите использовать средство для создания больших коллажей, обратите внимание на одно особое практическое правило: чем больше фотографий вы используете в своем коллаже, тем большего размера он должен быть напечатан.

Предлагаем фотоколлаж на различных материалах.Почти две трети клиентов выбирают коллажное полотно. Материал высокого качества, но по низкой цене. Если у вас ограниченный бюджет, постер с фотоколлажем станет отличной альтернативой. Те, кто выбирает дизайн, часто выбирают фотоколлаж на акриловом стекле. Если вам очень важен результат печати, рекомендуем фотоколлаж на Alu-Dibond. Этот материал также используется профессиональными фотографами.

Плакат Devdas Montage Print by @hafandhaf

35 долларов.00

Оригинальное искусство от haf and haf.

Доступны два разных типа печати: печать плаката и печать плаката в рамке.
Дополнительные размеры доступны по специальному запросу. Электронная почта: [email protected]

Руководство по размерам
Связанные предметы

Я и мой Яари — печать

35 долларов.00

Оригинальное искусство haf and haf.
Доступны три разных типа печати: плакаты, постеры в рамках и холсты.
Дополнительные размеры доступны по специальному запросу. Электронная почта: [email protected]

Посмотреть полную информацию о продукте »


Таблица размеров

Цветы и сады — печать

35 долларов.00

Оригинальное искусство haf and haf.
Доступны три различных типа печати: плакат, постер в рамке и холст.
Дополнительные размеры доступны по специальному запросу. Электронная почта: [email protected]

Посмотреть полную информацию о продукте »


Таблица размеров

ТАБЛИЦА РАЗМЕРОВ

ФУТБОЛКИ

Все наши дизайны футболок напечатаны на футболках Bella Canvas 3001.Это футболки из 100% хлопка. Они кажутся мягкими и легкими и имеют правильную степень растяжения. Они удобны, а крой унисекс подходит как мужчинам, так и женщинам. Ниже приведена таблица размеров всех футболок унисекс.



ТРОЙНИКИ С ДЛИННЫМИ РУКАВАМИ

Все наши футболки с длинными рукавами напечатаны на Gildan 2400. Эти рубашки имеют ребристые манжеты и традиционный крой. Ткань 100% хлопок, и эти рубашки предварительно усажены. Ниже приведена таблица размеров наших футболок с длинным рукавом.

ТОЛСТОВКИ

Все наши дизайны свитшотов напечатаны на свитшотах Gildan 18000. Эти толстовки очень удобны и имеют традиционную посадку. Ткань 50% хлопок и 50% полиэстер. Ниже приведена таблица размеров наших толстовки.



Толстовки

Все наши толстовки напечатаны на толстовках Gildan 18500 с капюшоном. Эти толстовки мягкие, гладкие и имеют традиционную посадку. Ткань 50% хлопок и 50% полиэстер.Предварительно они не усаживаются, поэтому после стирки можно ожидать небольшую усадку. Ниже приведена таблица размеров наших толстовок.

Montages on Canvas — отпечатки ваших фотографий на холсте с помощью Canvart


Мы называем их монтажами, вы можете знать их как коллаж или раскадровку, но это в основном коллекция фотографий, расположенных на одном холсте.

Хорошей новостью является то, что монтаж можно полностью настроить под себя и ваш декор.Размер, количество фотографий и цвет фона можно настроить. в соответствии с.

Ниже приведены несколько примеров стилей монтажа, которые помогут вам начать работу. У нас есть также включен удобный калькулятор, так что вы можете вычислить, сколько ваш шедевр будет.

Монтажи — отличный экономичный способ запомнить замечательный праздник или продемонстрировать все ваши любимые свадебные фотографии.Они делают отличный личный подарок для кого-то и являются отличным вариантом, если у вас есть коллекция фотографий более низкого качества, которые нельзя сильно увеличивать.

Мы также можем добавить текст к монтажу, чтобы записать имена и даты на холсте если они существенны. Примеры этого варьируются от имени вашей собаки до вашего свадебные клятвы — какие угодно!

Пример монтажа 6

Возможно, наш самый популярный монтаж.Вот коллекция фотографий была обрезана квадратной формы и равномерно распределены по холсту.

Этот конкретный пример имеет довольно толстые белые линии между фотографиями, где добавлена ​​дата свадьбы пары. Другой популярный вариант — вставить свадебные клятвы между фотографиями.

Пример монтажа 7

Здесь у нас есть прямоугольный холст с прямоугольными фотографиями — все в одной ориентации.В этом примере между фотографиями нет линий, они справа от друг друга.

Один из прямоугольников был посвящен какой-то надписи — мы можно использовать изображение в качестве фона для текста или просто использовать простой цвет.

Монтаж — Энциклопедия модернизма Routledge

Обзор

Монтаж Сперлинг, Джошуа; Барндт, Керстин; Крибель, Сабина; Сперлинг, Джошуа; Барндт, Керстин; Крибель, Сабина

DOI: 10.4324/9781135000356-РЕМО18-1

Опубликовано: 05.09.2016

Получено: 26 марта 2022 г., с

https://www.rem.routledge.com/articles/overview/montage


Обзор

Как эстетический принцип монтаж, определяемый как сборка разрозненных элементов в составное целое, часто путем сопоставления, чаще всего ассоциируется с советским кинематографом 1920-х годов, и в частности с теоретиком и кинорежиссером Сергеем Эйзенштейном.В этой статье рассматриваются идеи и работы Эйзенштейна и Дзиги Вертова, одновременное развитие фотомонтажа в визуальном дизайне и связи между этими движениями и движениями в модернистской живописи и литературе. С появлением звукового кино и подавлением экспериментальной эстетики в Советском Союзе 1930-х годов практика монтажа пошла на убыль, но была возрождена политическими кинематографистами в 1960-х и 1970-х годах.

Монтаж в кино

Монтаж происходит от французского глагола monter, , что переводится как «собирать».С появлением кинотехнологий термин «монтаж» во французском языке стал обозначать процесс монтажа фильма. В эстетике монтаж имеет более концептуальное значение. В контексте кино это относится к технике объединения разрозненных изображений или элементов для создания составного произведения. Монтаж связан с практикой коллажа; тем не менее, он принципиально отличается от коллажа тем, что в нем больше внимания уделяется сопоставлению — методу, который часто используется для обозначения риторического момента.

Теория монтажа расцвела в 1920-е годы, когда она стала заряженной эстетической концепцией советского авангарда.В этом историческом контексте этот термин наиболее прочно ассоциируется с русским режиссером и теоретиком кино Сергеем Эйзенштейном. В своем знаменитом эссе «Монтаж киноаттракционов» (1925) и более поздних работах Эйзенштейн разработал теорию монтажа — по сути, теорию кино, — в которой дискретные единицы (сырые кадры) сами по себе лишены конкретного значения, а только приобретали смысл в их управляемой рекомбинации с другими единицами. «Сущность кино, — писал Эйзенштейн, — заключается не в образах, а в отношениях между образами!» (Aumont 1987: 146).Таким образом, работа режиссера заключалась в том, чтобы собрать отдельные кинематографические кадры в составное целое, которое он сравнивал с машиной или организмом, состоящим из клеток. На протяжении всей своей карьеры Эйзенштейн перечислял несколько методов монтажа — от метрического монтажа, основанного на длине кадров, до интеллектуального монтажа, основанного на сопоставлении визуальных символов, — но обычно призывал к синтезу посредством столкновения и конфликта , а не связи. Таким образом, принцип монтажа отражал марксистское понимание истории как диалектического синтеза противоположных сил.

Самый известный фильм Эйзенштейна, Броненосец Потемкин [ Броненосец Потемкин ] (1925), является символом его теории монтажа. Основанный на потемкинском мятеже 1905 года и заказанный двадцатью годами позже как прореволюционное завещание, фильм содержит множество канонических примеров монтажа на основе монтажа, в том числе очевидное пробуждение статуи льва и последовательность одесских ступеней, растягивающих время в несколько точек зрения.

Хотя Эйзенштейн был самым красноречивым и передовым теоретиком монтажа, его первооснова пронизывала советское кино и искусство 1920-х годов.В своих киномастерских Лев Кулешов продемонстрировал психологическую склонность зрителя проецировать причинно-следственную связь на последовательность не связанных друг с другом кадров. Дзига Вертов, один из первых кинодокументалистов, говорил о монтаже как об «организации увиденного мира», применяя этот принцип не только к монтажу, но и к решениям, принимаемым во время съемок, и к повседневному перцептивному наблюдению. В самом известном фильме Вертова « Человек с киноаппаратом » [ Человек с киноаппаратом ] (1929) наложение и высокоритмичный быстрый монтаж использовались для одновременного построения репрезентации городского пространства и репрезентации процесса этого конструирования.В известном эпизоде ​​Вертов чередует монтаж фильма и монтаж отснятого материала.

Одновременно с этим развитием кинематографа в Москве и Берлине возник жанр, известный как фотомонтаж, основанный на кадрировании и перестановке неподвижных фотографий. В Советском Союзе визуальные художники, такие как Эль Лисицкий и Александр Родченко, использовали принципы динамического сопоставления, наложения и рекомпозиции в дизайне своих плакатов и книг. В Германии движения Дада и Баухаус повлияли на поколение художников-графиков, включая Курта Швиттерса, Яна Чихольда и Джона Хартфилда, которые первыми использовали фотомонтаж в повседневной визуальной коммуникации.Фотомонтажи Хартфилда, в частности, выделяются своей политической и риторической изобретательностью. Например, в «Значении приветствия Гитлера», обложке журнала 1932 года, Хартфилд помещает уменьшенную фотографию приветствия Гитлера рядом с более крупным мужчиной в костюме, протягивающим деньги, таким образом используя монтаж, чтобы донести острую политическую мысль.

Принцип монтажа, достигнув апогея своего выражения в кино и фотографии 1920-х годов, развился из художественных течений, возникших в начале века.Между 1907 и 1914 годами кубистические полотна Пикассо и Брака разрушили систему фиксированной, единственной перспективы, которая доминировала в западном искусстве со времен Ренессанса. Вслед за этим они разработали изобразительную структуру, основанную на рекомбинации фрагментов в динамическую смесь перспектив.

Тем временем американский кинорежиссер Д.У. Гриффит разработал формальные структуры повествования в фильмах, основанные на драматических пересечениях, контрапунктах и ​​сопоставлениях. Его фильм « Нетерпимость », впервые показанный в Советском Союзе в 1919 году и часто считающийся важным предшественником советского монтажа, объединяет четыре отдельные истории в повествовательную композицию.

Недавняя стипендия исследовала возможную взаимосвязь между монтажом в кино и литературным модернизмом Джеймса Джойса, Вирджинии Вульф, Т.С. Элиота, Джона Дос Пассоса и других. Эпизод «Блуждающие скалы» из «Улисс », последний раздел «На маяк» и Элиот «Пустошь » — все они были прочитаны в связи с практикой монтажа фильмов. Хотя некоторые ученые подвергают сомнению эти междисциплинарные прочтения, влияние монтажа на Дос Пассоса неоспоримо.Переводчик поэта-кубиста Блеза Сандрара и страстный поклонник Эйзенштейна, Дос Пассос использовал приемы монтажа, заимствованные из кино, для создания панорамы американского общества в своей трилогии «США».

После периода расцвета в 1920-х эстетика монтажа пришла в упадок в 1930-е. Все более репрессивная советская бюрократия и подъем фашизма в Германии положили конец художественным экспериментам в обеих странах. Современное развитие звуковых технологий в кино сделало непрерывность повествования — или воспринимаемое единство времени и пространства — более заметным и цельным.(В ответ на эти события Эйзенштейн расширил свои теории до того, что он назвал «вертикальным монтажом», когда изображение и звуковые дорожки работали в противовес, а не усиливали друг друга.)

После Второй мировой войны кинокритик Андре Базен разработал теорию кинореализма, которая ценила врожденную полноту необработанных кадров, а не искусное манипулирование этими кадрами. В то время как долгосрочная эстетика Базена с глубоким фокусом часто понимается как прямое противоречие теории монтажа Эйзенштейна, многие работы, восхваляемые Базеном, в частности, Роберто Росселлини « Paisà » [ Paisan ] (1946) и « Citizen Kane» Орсона Уэллса. (1941 г.) — используют принцип монтажа в своих многоракурсных повествовательных структурах, а также в рамочных композициях — если не в схемах локального монтажа.Кадр из Гражданин Кейн , например, показывает монтаж в кадре , где две отдельные плоскости действия существуют в сопоставлении.

В конце 1960-х, с появлением политизированного кино, многие критики и кинематографисты заново открыли принцип монтажа советской кинокультуры 1920-х годов. Жан-Люк Годар, Крис Маркер, а также латиноамериканские режиссеры Фернандо Соланас, Октавио Гетино, Сантьяго Альварес и Томас Гутьеррес Алеа использовали модернистский стиль, на который сильно повлияло советское понимание монтажа.

Однако после середины 1970-х кинематографический монтаж снова пошел на убыль. Освобожденный от своих теоретических, исторических и политических корней, «монтаж» теперь чаще всего обозначает любой эпизод фильма, монтаж которого следует ассоциативной, а не нарративной логике — как во многих рекламных роликах или музыкальных клипах.

Монтаж в литературе

Как литературный прием, практикуемый в авангардистских течениях, таких как кубизм, футуризм, дадаизм и сюрреализм, монтаж относится к соединению разнородных дискурсов в данном тексте.В рамках художественного произведения монтаж провоцирует непосредственное столкновение жанров и стилей, часто используя неповествовательные фрагменты из различных источников, таких как вырезки из газет, лозунги (будь то коммерческие, политические или религиозные) или популярные песни. Литературный монтаж, кроме того, предпочитает бестелесные дискурсы, связанные с влиянием современности: языки, на которых он опирается, — это, помимо прочего, языки бюрократизации, коммерциализации и сериализации. В отличие от повествовательных цепочек, в большей степени управляемых персонажами, эти элементы дискурсивного монтажа ставят под сомнение влияние современного субъекта.Монтажная литература имеет тенденцию игриво препарировать сам язык, ломая при этом традиционный синтаксис и семантику. Он предпочитает двусмысленность, иронию и парадокс повествовательному единству или тотальности.

В то время как теории монтажа в немом кино черпали вдохновение из литературы, модернистский литературный монтаж происходит от визуального монтажа футуризма и дадаизма. Из этих художественных движений монтажная литература перенимает формальные свободы, такие как синтаксические сокращения и разрывы, или визуализации посредством акцента на типографике и показе слов как изображений и звука.Кроме того, он подчеркивает промежуточность, экспериментируя с дискурсами современных коммуникативных технологий: газеты, радио, кино, агитации и рекламы. Монтажная литература определенно многоязычна, оркеструет литературные и народные голоса и способствует столкновениям между социолектами, диалектами, цитатами из популярной культуры и игривым присвоением неродных языков.

Историческая траектория таких литературных экспериментов охватывает современную поэзию, в том числе Т.«» С. Элиота «Бесплодная земля » с ее цитатами и многоязычными вставками, экспериментальная проза Гертруды Стайн, преднамеренные сокращения и визуальная форма футуристической поэзии Филиппо Маринетти, дадаистский коллаж и саунд-поэзия.

Другая группа художников-авангардистов, обязанных монтажу, отдавала предпочтение технике нарезки, впервые предложенной Тристаном Цара в 1920 году. В «Как написать дадаистскую поэму» Цара описывает превращение газетной статьи в стихотворение как руководствуясь случаем и бессознательным.Другие дадаисты исследовали эту технику, в том числе художник-коллажист Ханс Арп. Брайон Гайсин возродил нарезку поэзии в 1950-х годах и вдохновил поэта-битника Уильяма С. Берроуза использовать этот метод в своих произведениях. С 2005 года лауреат Нобелевской премии Герта Мюллер создает стихи-коллажи из слов, вырезанных из различных печатных изданий. Как и более ранние литературные монтажи, ее работы исследуют пространство между изображением и текстом.

Монтаж также является центральным приемом модернистского городского романа, пытающегося запечатлеть многослойные жизненные миры мегаполиса 20-го века в Европе и США.Города на Manhattan Transfer (1925) Дос Пассоса, Le Paysan de Paris (1926) Луи Арагона и Berlin Alexanderplatz Альфреда Дёблина (1929) возникают из какофонии сфокусированных голосов и анонимных, бестелесных дискурсов. Эти авторы заимствуют материалы из современных средств массовой информации, чтобы разбавить свои сюжетные линии несвязанными документами общественной жизни. В то время как художественная литература и документация, кажется, противоречат друг другу, эти авторы также склонны привлекать особую темпоральность документа в свои временами сказочные и мифологизированные повествования.Таким образом, монтаж городских романов подрывает строгое различие между двумя сферами, вымыслом и документом, и открывает эпистемологическое пространство для критики языка и идеологии.


расширить

Рукописная рукопись берлинской площади Александерплац Альфреда Дёблина

Фотомонтаж

Фотомонтаж включает широкий спектр методов, основанных на сборке в основном фотографического материала. Фотомонтаж можно сделать из фотографий и фотофрагментов, вырезанных лезвием из имеющегося источника и наклеенных на подложку; из составных изображений негативов, сплавленных в фотолаборатории; из вырезанных и повторно собранных фотографий, которые были повторно сфотографированы для получения бесшовной поверхности; или с помощью функции обрезки, вырезания и вставки в компьютерной программе и повторной сборки нового фотографического изображения.Также могут быть включены текст, цвет, рисунок, картина или фрагменты объекта. Межвоенный период, когда фотомонтаж широко использовался как средство убеждения, представлял собой вершину жанра. Фотомонтаж использовался для рекламы и пропаганды, особенно художниками, связанными с конструктивизмом, дадаизмом, сюрреализмом и Баухаусом. В своей динамической пересборке изображения и текста фотомонтаж предлагал визуально стимулирующую картинку с претензией на документацию из-за предполагаемого статуса фотографии как документа реальности.Фотомонтаж и поставил под сомнение этот документальный статус, и извлек из него выгоду. Основанный на массовом тиражировании изображений, фотомонтаж можно было легко воспроизвести, использовать для коммерческих и политических плакатов, обложек книг, книжных и журнальных иллюстраций, журнальных обложек и макетов страниц, рекламы, фотообоев, каталогов выставок, брошюр промышленной продукции, брошюр универмагов. , кинореклама и монтаж выставки.

Организованный вокруг структурного принципа изобразительного разрушения и повторной сборки, фотомонтаж считается «символической формой» или парадигмой современности — его оптическая фрагментация и одновременная конкуренция изобразительных фрагментов вызвали ускорение социальных, экономических и технологических преобразований. ХХ века.Фотомонтаж также имитировал современное промышленное производство при сборке готовых, массово воспроизводимых деталей. В Германии, где широко использовался фотомонтаж, связь монтажа с конвейерным производством лингвистически эксплицитна; немецкий глагол montieren означает «собирать» или «подгонять», а Monteur означает механик или инженер. Таким образом, фотомонтаж был связан с массовым воспроизведением и современным производством, а не с институтом высокого искусства.

Берлин Дадаизму часто приписывают «изобретение» фотомонтажа, честь которого разделилась между двумя конкурирующими фракциями: Ханной Хёх и Раулем Хаусманном, с одной стороны, и Джорджем Грошем и Джоном Хартфилдом, с другой. Во время летнего отдыха на Балтийском море Хёх и Хаусманн обнаружили в арендованном коттедже цветную литографию военнослужащих, на которую была наклеена голова сына рыбака, по всей видимости, солдата. Эти отпечатки, превращенные в фотомонтаж, были обычным явлением в немецких домах до и во время Первой мировой войны, превращая серийные военные изображения в частные сувениры.Хартфилд и Гросс также обнаружили свое открытие фотомонтажа в привычках военного времени, а именно в практике отправки открыток с фронта, на которые были наклеены вырезки из фотографий, таким образом передавая в изображениях то, что было бы подвергнуто цензуре словами. Хотя мнения о происхождении фотомонтажа могут различаться, открытие фотомонтажа авангардистами произошло из популярной практики, согласно которой изображения из средств массовой информации использовались для индивидуального использования, то есть фотомонтаж широко использовался для возбуждения общественного мнения с помощью современных, массово воспроизводимых изображений. означает.

Дополнительная литература

  • Адес, Д. (1976) Фотомонтаж , Лондон: Темза и Гудзон.

  • Эндрю, Д.Дж. (1976) Основные теории кино: введение , Нью-Йорк: Издательство Оксфордского университета.

  • Арагон, Л. «Коллажи в романе и в кино», Les Collages , Paris: Editions Hermann, стр.107–129.

  • Омон, Дж. (редактор) (1983) Эстетика кино , Остин: University of Texas Press.

  • Омон, Дж. и Хилдрет, Л. (1987) Montage Eisenstein , Блумингтон: Издательство Индианского университета.

  • Берроуз, У.Б. и Гайсин , B. (1978) Третий разум , Нью-Йорк: Viking Press.

  • Доэрти, Б.(1997) «Видишь? Мы все неврастеники! Или Травма дада-монтажа», Critical Inquiry , 24(1) Осень: 82–132.

  • Эйзенштейн, С.М. (1977) Film Form , Harcourt Brace.

  • Эйзенштейн, С.М. (1975) Чувство кино , Орландо, Флорида: Harcourt Brace.

  • Hiepe, R. (1969) Die Fotomontage: Geschichte und Wesen einer Kunstform , Stadt und Kunstverein Ingolstadt, каталог выставки.

  • Холлис, Р. (2002) Графический дизайн: краткая история , Лондон: Темза и Гудзон.

  • Хюссен, А., Батрик, Д. и Рабинбах, А. (ред.) (2009) «Дадаизм и фотомонтаж через границы», New German Critique , 36 (2): 53–88.

  • Юргенс-Кирххофф, А. (1978) Technik und Tendenz der Montage , Лан-Гиссен: Anabas Verlag.

  • Лейда, Дж. (1960) Кино: История русского и советского кино , Нью-Йорк: Collier Books.

  • Мебиус, Х. (2000) Монтаж и коллаж. Literatur, bildende Künste, Film, Fotografie, Musik, Theatre bis 1933 , Мюнхен: Fink.

  • Перлофф, М. (1998) «Коллаж и поэзия», Энциклопедия эстетики , Келли, М.(ред.), Том. 1, Нью-Йорк: Издательство Оксфордского университета, стр. 384–387.

  • Тейтельбаум, Мэтью (редактор) (1992) Монтаж и современная жизнь , Кембридж: MIT Press.

  • Змегац, В. (1994) «Монтаж / коллаж», Moderne Literatur in Grundbegriffen , Борхмейер, Д. и Змегац, В. (ред.), Тюбинген: Макс Нимейер, стр. 286–291.

Чикагская школа теории медиа

Оксфордский словарь английского языка определяет монтаж как «процесс или метод выбора, редактирования и соединения отдельных частей фильмов в единое целое; последовательность или картина, получающаяся в результате такого процесса» [1].Другое определение, которое он дает для монтажа, — это «действие или процесс создания составного изображения путем объединения нескольких различных изображений или изобразительных элементов таким образом, что они сливаются друг с другом или сливаются друг с другом; картина, полученная таким образом» [1].

Полезно сначала понять монтаж в исторических рамках: сначала я подробно расскажу о ранних советских фильмах, где начинался монтаж. Крайне важно помнить, что это революционное кино было именно таким: действие происходило в разгар русской революции, поэтому многие из фильмов имели определенную идеологию, которую они пытались использовать для передачи.С целью спровоцировать появился один из самых мощных инструментов в кино: монтаж. Этот инструмент очень поэтичен, потому что с его помощью можно передать в кино то, что является параллелью литературной метафоре. Например, так же, как в фильме расстреливают массы, советский режиссер мог бы быстро перейти к кадру забивания быка (этот пример взят из фильма Эйзенштейна « Strike »), распространяя таким образом сообщение о том, что массы убивают. как животные.

Кроме того, монтаж можно использовать для создания ритма в фильме, а изменение монтажных сцен придаст волнение за счет динамического монтажа.Существенной для целей советского кино была способность подстрекать; что-то, что подчеркивало разобщение и фрагментацию. Таким образом, советское кино было категорически против «гладкого» фильма, а скорее намеренно местами разрозненного, чтобы возбудить зрителя. Когда звуковое кино, наконец, пришло в Россию, режиссеры намеренно перепутали звук с изображением, чтобы создать еще больший сбой. Советский кинематограф настаивал на том, чтобы кинематографическая среда соответствовала тому сообщению, которое оно намеревалось передать. Таким образом, хотя американским зрителям это может показаться жесткой пропагандой, советское кино нападает на представление о гладком кино, которое делает аудиторию пассивной; и в результате советское кино привнесло в еще новый кинематографический язык много новых приемов.

Однако не весь монтаж должен быть советским. Монтаж можно использовать как средство установления пространственных и временных отношений внутри фильма. На самом деле, большинство боевиков и саспенс-фильмов полагаются на силу монтажа, чтобы создать волнение. Знаменитый режиссер, использующий монтаж для создания саспенса, — это Альфред Хичкок. В своем фильме «Психо », когда главный герой убит, Хичкок разрезает нож убийцы и женщину в душе, так что зрители понимают, что женщину убивают, но нож на самом деле не проник в женщину.

Концепция монтажа имеет параллели в других художественных средствах; Примером этого является коллаж. Оксфордский словарь английского языка определяет коллаж как «абстрактное произведение искусства, в котором фотографии, листы бумаги, газетные вырезки, нити и т. д. помещаются рядом друг с другом и приклеиваются к поверхности изображения» [2]. Хотя коллаж на самом деле является методом создания искусства, большая часть его силы заключается в его теоретических последствиях, таких как важность сопоставления с техникой коллажа: объединяются вещи, которых обычно не было бы.Эта техника часто используется, чтобы брать элементы и создавать из них искусство. Кроме того, это сопоставление множества, казалось бы, разных вещей бросает вызов единству традиционных форм искусства и, таким образом, бросает вызов великому повествованию об искусстве.

Кристин Поджи замечает по поводу коллажа: «Вторжение повседневных, нехудожественных материалов в область высокого искусства поставило под сомнение некоторые из самых фундаментальных предположений о живописи, унаследованных как от классической, так и от более поздних авангардных традиций.Изобретение коллажа поставило под сомнение господствовавшие представления о том, что и как значат произведения искусства, какие материалы могут использовать художники и что составляет единство в произведении искусства» [3].

Размышляя о коллаже, полезно узнать о художниках, использующих эту технику. Одним из художников, который известен своими экспериментами с коллажем, является Пабло Пикассо. Пикассо рассматривал искусство как представление природы, а не как подражание. Таким образом, Пикассо использовал материалы из популярной культуры и придавал им новый смысл, как в своем гитарном коллаже.

Поджи замечает по этому поводу: «Вместо того, чтобы описывать эти материалы как «фрагменты реальности», как это иногда делалось, их можно было бы более точно описать как уже циркулирующие культурные знаки, конфискованные Пикассо для повторного использования в мире высоких технологий. Изобразительное искусство. В их новом контексте прежние значения этих элементов частично стираются и накладываются новые значения» [4]. Таким образом, массовая культура становится миром, из которого Пикассо черпает свой материал (буквально), и его гениальность заключается в его успешном повторном сочетании массовой культуры, чтобы установить интересные связи между, казалось бы, разными артефактами современности.Поджи добавляет: «Для Пикассо создание коллажей и конструкций никогда не было процессом, подразумевающим создание ex nihilo, а рекомбинацией отделяемых семантических элементов ранее существовавших культурных кодов… Эти элементы появляются как остатки предшествующего дискурса, цитируется вне контекста, допускает частичное истощение их повседневных значений или употреблений и открывает их для диалектического процесса узнавания и критического переосмысления» [5].

Интересно, что если подумать о таких вещах, как синие экраны и манипулирование цифровыми изображениями, становится очевидным, что коллаж приобрел дополнительное значение во временных визуальных средах.Концепция коллажа теперь может использоваться как средство манипулирования изображениями без ведома зрителя.

В коллаже также важен каламбур; Фрэнсис Фраскина поясняет: «С самых ранних примеров коллажа роль юмора и иронии, особенно за счет использования визуальных и словесных каламбуров, была важным элементом. Как в области «каламбуров» (исторические отношения между знаками разных периодов), так и в области этимологии (исторические отношения между знаками разных периодов) два сходных, но различных означающих объединяются, а «поверхностные» отношения между ними облечены значение через изобретательность и риторическое мастерство практикующего.Такие возможности… могут дестабилизировать представления о «фиксированных» значениях или доминирующих различиях между «настоящими» и «ложными» связями» [6].

Концепция двойного смысла существенна для коллажа; как говорится в «Манифесте группы Му»: «Каждый цитируемый элемент нарушает непрерывность или линейность дискурса и неизбежно приводит к двойному прочтению: фрагмента, воспринимаемого по отношению к исходному тексту; тот же самый фрагмент, включенный в новое целое, другую тотальность.Хитрость коллажа состоит еще и в том, чтобы никогда полностью не подавлять инаковость этих воссоединенных во временной композиции элементов» [7].

Однако

Коллаж — не единственная техника, параллельная монтажу. Использование коллажа и монтажа можно увидеть в поэзии, например, в произведениях Т.С. Элиота, где наборы, казалось бы, произвольных слов соединяются вместе для создания новых значений. Кроме того, прием коллажа/монтажа можно увидеть даже в современной музыке, где продюсеры создают «мэшапы» песен для создания новой уникальной гибридной песни.Таким образом, хотя коллаж и монтаж обычно ассоциируются с изобразительным искусством, на самом деле они применимы к широкому спектру средств.

Джаред Лейбович
Зима 2007

ПРИМЕЧАНИЯ

1. «монтаж, сущ. и прил.» Оксфордский словарь английского языка . 2-е изд. 1989. OED онлайн. Издательство Оксфордского университета . 14 фев 2007

2. «коллаж, сущ. и прил.» Оксфордский словарь английского языка . 2-е изд. 1989. OED онлайн. Издательство Оксфордского университета.18 января 2007 г.

3. Поджи, Кристин. «Возвращение к «пастерно-бумажной революции»». В Энциклопедия эстетики под редакцией Майкла Келли. Нью-Йорк и Оксфорд, 1998: 387.

.

4. Поджи, Кристин. «Возвращение к «пастерно-бумажной революции»». В Энциклопедия эстетики под редакцией Майкла Келли. Нью-Йорк и Оксфорд, 1998: 391.

.

5. Поджи, Кристин. «Возвращение к «пастерно-бумажной революции»». В Энциклопедия эстетики под редакцией Майкла Келли.Нью-Йорк и Оксфорд, 1998: 391.

.

6. Фраскина, Фрэнсис. «Реализм и идеология: введение в семиотику и кубизм». В Примитивизм, Кубизм, Абстракция Чарльза Харрисона, Фрэнсиса Фраскины и Гилла Перри, стр. 87-183. Нью-Хейвен, 1993.

7. Группа Му, ред. Коллажи. Revue d’ethetique , №№ 3-4. Париж, 1978 год.

ЦИТИРОВАННЫЕ РАБОТЫ

Энциклопедия эстетики , Нью-Йорк и Оксфорд, 1998.

Добавить комментарий

Ваш адрес email не будет опубликован.
