Холодильник Пельтье

Внешний вид элемента Пельтье. При пропускании тока тепло переносится с одной стороны на другую.

Элемент Пельтье — это термоэлектрический преобразователь, принцип действия которого базируется на эффекте Пельтье — возникновении разности температур при протекании электрического тока. В англоязычной литературе элементы Пельтье обозначаются TEC (от англ. Thermoelectric Cooler). Эффект, обратный эффекту Пельтье, называется эффектом Зеебека.

Содержание

  • 1 Принцип действия
  • 2 Достоинства и недостатки
  • 3 Применение
  • 4 Ссылки

Принцип действия

В основе работы элементов Пельтье лежит контакт двух токопроводящих материалов с разными уровнями энергии электронов в зоне проводимости.

При протекании тока через контакт таких материалов, электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, дополнительно к обычному тепловому эффекту.

При контакте металлов эффект Пельтье настолько мал, что незаметен на фоне омического нагрева и явлений теплопроводности. Поэтому при практическом применении используются контакт двух полупроводников.

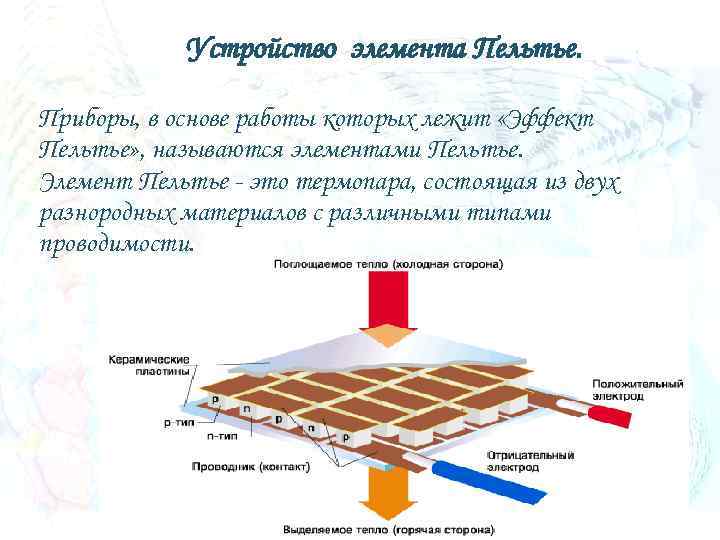

Элемент Пельтье состоит из одной или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута, Bi2Te3 и германида кремния), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей плёнкой или керамической пластинкой.

Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n->p), а снизу противоположные (p->n). Протекающий электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются — или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создаёт разность температур.

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится ещё ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 К.

Достоинства и недостатки

Достоинством элемента Пельтье является небольшие размеры, отсутствие каких-либо движущихся частей, а также газов и жидкостей. При обращении направления тока возможно как охлаждение, так и нагревание — это даёт возможность термостатирования при температуре окружающей среды как выше, так и ниже температуры термостатирования.

Недостатком элемента Пельтье является очень низкий коэффициент полезного действия, что ведёт к большой потребляемой мощности для достижения заметной разности температур. Кроме того элементы Пельтье с размерами более 60 мм x 60 мм практически не встречаются. Несмотря на это, элементы Пельтье нашли широкое применение, так как без каких-либо дополнительных устройств можно реализовать температуры ниже 0 °C.

Применение

Элементы Пельтье применяются в ситуациях, когда необходимо охлаждение с небольшой разницей температур, или энергетическая эффективность охладителя не важна. Например элементы Пельтье применяются в маленьких автомобильных холодильниках, так как применение компрессора в этом случае невозможно из-за ограниченных размеров и кроме того необходимая мощность охлаждения невелика.

Кроме того элементы Пельтье применяются для охлаждения устройств с зарядовой связью в цифровых фотокамерах. За счёт этого достигается заметное уменьшение теплового шума при длительных экспозициях (например в астрофотографии). Многоступенчатые элементы Пельтье применяются для охлаждения приёмников излучения в инфракрасных сенсорах.

Также элементы Пельтье часто применяются для охлаждения и термостатирования диодных лазеров, с тем чтобы стабилизировать длину волны излучения.

В приборах, при низкой мощности охлаждения, элементы Пельтье часто используются как вторая или третья ступень охлаждения. Это позволяет достичь температур на 30 — 40 К ниже, чем с помощью обычных компрессионных охладителей ( до -80 для одностадийних холодильников и до -120 для двухстадийных).

Ссылки

  • Эффект Пельтье в полупроводниках
  • Охлаждение процессора ПК элементом Пельтье

Wikimedia Foundation. 2010.

Игры ⚽ Нужно сделать НИР?

  • Холодковский
  • Холодковский, Кирилл

Полезное


Пельтье принцип работы

На практике данное устройство создает температурную разность на разных концах поверхности при протекании энергии электрического тока. Одним из наиболее простейших вариантов данного устройства Пельтье в практическом использовании является модификация ТЕС, изображенная на рисунке 1. Элемент Пельтье — преобразователь термический, электрический ТЕС В корне принципа работы положен термоэлектрический эффект Пельтье. К ним предъявляются высокие требования к эксплуатации, при невыполнении которых, устройство быстро выходит из строя.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Что такое элемент Пельтье, его характеристики и принцип работы
  • Элементы Пельтье. Работа и применение. Обратный эффект
  • Электронщик
  • Элемент пельтье принцип работы
  • TEC1-127040-40 (40*40), Модуль Пельтье термоэлектрический 4А
  • Элемент Пельтье
  • Элемент Пельтье
  • Модули Пельтье в ПК: теория и практика

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Пельтье элемент своими руками как сделать

Что такое элемент Пельтье, его характеристики и принцип работы


В англоязычных источниках фигурирует в роли термоэлектрического охладителя. Обратный данному эффекту носит название эффекта Зеебека. Элемент Пельтье функционирует благодаря взаимодействию одного токопроводящего материала с другим, отличным по энергетическому уровню электронов в проводящей области. Прохождение по такому каналу связи наделяет электрон большим энергетическим запасом, что после позволяет ему перейти в проводящую область с более высоким энергетическим уровнем.

Поглощение этой энергии приводит к понижению температуры в точке соединения проводников. Когда же происходит обратное движение тока, контакт нагревает, что находит выражение в виде стандартного теплового эффекта.

При условии, что по одной стороне подключён теплоотвод, в момент эксплуатации радиаторной системы вторая сторона даёт сильное охлаждения до десятков градусов ниже температурного уровня окружающей среды.

Между величиной тока и степенью охлаждения наблюдается прямая зависимость. При смене полярности также меняются положениями стороны нагрева и охлаждения. Когда элемент Пельтье взаимодействует с деталями, выполненными из металла, то оказываемый им эффект уменьшается во много раз, и температурный контраст становится мало заметен под действием разнообразных явлений связанных с теплопроводностью цепи.

По этой причине практическое применение подразумевает использование сразу двух полупроводников.

Особенно явно эффект Пельтье можно наблюдать при использовании p- и n- полупроводников. В соответствии с направлением электротока при переходе через p-n-соединения происходит поглощение, либо выделение энергии. Именно такая конструкция применяется в ТЭМ термоэлектрическом модуле. Единичный элемент термоэлектрического модуля — это термопара , конструкция которой представляет собой объединение p- и n- проводника.

Если последовательно соединить несколько подобных элементов, то поглощение теплоты будет происходить на n-p-контакте, а выделение на p-n-контакте. В результате возникает уже описанная ранее ситуация с разностью температур.

Согласно общепринятому принципу горячей является та сторона, к которой подведены провода и на схеме она всегда расположена внизу. В ТЭМ термопары фиксируются между парой пластин из керамических материалов. Каждая из веток спаивается с медными проводящими площадками шинками , которые в свою очередь скрепляются с теплопроводящим материалом, например, оксидом алюминия.

Определять уровень рабочего напряжения модуля следует, исходя из количества составных элементов.

Мало того именно эта цифра является наиболее подходящей, поскольку отвечает и требованиям к рабочим условиям, и является достаточно экономичной. При повышении напряжения мощность почти не увеличится, а вот энергопотребление ощутимо возрастёт. Простота конструкции этого устройства располагает к тому, чтобы изготовить его самостоятельно. Тем более, что сфера его практического применения практически не ограничена: холодильники, кондиционеры и другая техника.

Предварительно следует заготовить пару пластин из металла, а также понадобится проводка с контактами. Прежде всего, запаситесь проводниками, которые будут установлены рядом с основанием устройства.

Для этих целей лучше всего подойдут PP-проводники. Далее, не забудьте, что на выходе должны быть установлены полупроводники, которые будут подавать тепло к верхней пластине. Для монтажа элемента потребуется паяльник. На финальном этапе понадобится подключить пару проводов. Один локализуется около основания и надёжно крепится рядом с крайним проводником. Значимо, чтобы не было никаких соприкосновений с пластиной.

Место крепления второго проводника располагается рядом с верхней частью и закрепляется аналогичным образом — у крайнего проводника.

Для проверки элемента на предмет работоспособности нужно будет воспользоваться тестером. Стандартный показатель отклонения напряжения достигает примерно 23 Вольт. Мощность элемента Пельте находится в прямой зависимости от его габаритов, это следует учитывать при самостоятельной сборке или монтаже. Установка недостаточно мощного элемента не предотвратит поломку техники, а лишь отсрочит её.

В то же время избыточная мощность вызывает падение уровня температуры до критического уровня, когда влага, находящаяся в воздухе может начать конденсировать и оседать на поверхности устройств, что особенно опасно для электронных приборов.

Помимо этого, другая сторона модуля является источником достаточно большого количества тепла, поэтому для обеспечения его безопасной работы требуется вентилятор довольно большой мощности. Генераторы на основе элемента Пельтье особенно интересуют людей, которые ввиду достаточно продолжительной отрезанности от цивилизации нуждаются в простом и доступном источнике энергии.

Также они широко применяются при критическом перегреве деталей персонального компьютера. Элементы Пельтье имеют достаточно интересный принцип действия, но помимо этого обладают одной любопытной особенностью: если к ним прилагается разность температур, то они продуцируют электричество.

Один из вариантов генератора на базе этого устройства предполагает следующую конструкцию:. К каждому отверстию теплообменника подведено соединение с одним каналом. Габариты теплообменника точно дублируют габариты элементов Пельтье. Два элемента фиксируются на двух сторонах теплообменника с помощью четырёх винтов по 2 на каждую сторону. В результате, благодаря отверстиям и канальцам теплообменника формируется полноценная система сообщающихся отделов, через которые проходит пар. Двигаясь вперёд, пар входит в камеру по одной трубке и выходит через другую, двигаясь к следующей камере.

Транслируемое паром тепло достаётся элементам Пельтье, когда пар непосредственно соприкасается с их поверхностью , а также с материалом теплообменника. После этого через трубки пускают пар, а конструкция погружается в холодную воду.

Вся система целиком начинает работать. Сверху на устройство ставится любой горячий предмет, например, кружка с горячим чаем. Через пару секунд телефон можно ставить на зарядку.

Зарядка будет продолжаться, пока чай не остынет. Пишите комментарии, дополнения к статье, может я что-то пропустил. Ваш e-mail не будет опубликован. Перейти к содержимому Найти:. Принцип работы устройства Элемент Пельтье функционирует благодаря взаимодействию одного токопроводящего материала с другим, отличным по энергетическому уровню электронов в проводящей области.

Термоэлектрический модуль Особенно явно эффект Пельтье можно наблюдать при использовании p- и n- полупроводников. Применение на практике На сегодняшний день применение элемента Пельте особенно актуально в устройствах следующих типов: Холодильники; Кондиционеры; Автомобильные охладители; Кулеры для воды; Видеокарты для персонального компьютера. Есть несколько качеств элемента Пельтье, которые пользуются большим спросом: Они обеспечивают достаточно мощную теплоотдачу; Имеют весьма скромные размеры, что позволяет использовать их практически в любых устройствах; Способны к сохранению одного и того же температурного режима на протяжении продолжительного срока благодаря радиаторам ; Отличаются изрядной долговечность, поскольку укомплектованы из ряда цельных недвижимых компонентов.

Как самостоятельно изготовить элемент Пельтье Простота конструкции этого устройства располагает к тому, чтобы изготовить его самостоятельно. Как изготовить генератор на основе элемента Пельтье? Есть и более элементарный метод. Термометр сопротивления-полное описание, принцип действия. Электрические манометры-принцип действия,устройство. Главный распределительный щит. Предыдущая запись: Особенности работы и схема транзистора дарлингтона.

Следующая запись: Термоэлектрический эффект Зеебека. Область применения эффекта. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.


Элементы Пельтье. Работа и применение. Обратный эффект

Холодильное оборудование настолько прочно вошло в нашу жизнь, что даже трудно представить, как можно было без него обходиться. Но классические конструкции на хладагентах не подходят для мобильного использования, например, в качестве походной сумки-холодильника. Для этой цели используются установки, в которых принцип работы построен на эффекте Пельтье. Кратко расскажем об этом явлении. Суть эффекта заключается в выделении или поглощении тепла в зоне, где контактируют разнородные проводники, по которым проходит электрический ток. В соответствии с классической теорией существует следующее объяснение явления: электрический ток переносит между металлами электроны, которые могут ускорять или замедлять свое движение, в зависимости от контактной разности потенциалов в проводниках, сделанных из различных материалов. Соответственно, при увеличении кинетической энергии, происходит ее превращение в тепловую.

Элементом Пельтье называют термопару, устройство изменяющее температуру и работающее в соответствии с одноимённым.

Электронщик

Комплексные поставки электронных компонентов. Криомодули Принцип работы термоэлектрических модулей В основе работы термоэлектрического охлаждающего модуля лежит эффект, открытый французским часовщиком Жаном Пельтье, который в г. При этом количество поглощаемого тепла пропорционально току, проходящему через контакт проводников. Наиболее сильно эффект Пельтье проявляется на контактах полупроводников с различным типом проводимости p- или n- или, другими словами, в p-n переходе. На языке классической физики объяснение эффекта Пельтье заключается во взаимодействии электронов проводимости, замедлившихся или ускорившихся в контактном потенциале p-n перехода, с тепловыми колебаниями атомов в массиве полупроводника. В результате, в зависимости от направления движения электронов и, соответственно, тока происходит нагрев или охлаждение участка полупроводника, непосредственно примыкающего к p-n переходу Рис. Эффект Пельтье лежит в основе работы термоэлектрического модуля ТЭМ. Единичным элементом ТЭМ является термопара, состоящая из одного проводника p- типа и одного проводника n- типа. При последовательном электрическом соединении нескольких таких термопар теплота, поглощаемая на контакте типа n-p выделяется на контакте типа p-n.

Элемент пельтье принцип работы

В англоязычной литературе элементы Пельтье обозначаются TEC от англ. Эффект, обратный эффекту Пельтье, называется эффектом Зеебека. В основе работы элементов Пельтье лежит контакт двух полупроводниковых материалов с разными уровнями энергии электронов в зоне проводимости. При протекании тока через контакт таких материалов электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников.

В настоящий момент сложно найти человека, не пользующегося теми или иными видами холодильного оборудования, будь то стационарный холодильник, имеющийся на кухне практически у каждого или же переносной вариант сумки, в которой можно безбоязненно хранить и переносить продукты без опасения их порчи.

TEC1-127040-40 (40*40), Модуль Пельтье термоэлектрический 4А

В англоязычных источниках фигурирует в роли термоэлектрического охладителя. Обратный данному эффекту носит название эффекта Зеебека. Элемент Пельтье функционирует благодаря взаимодействию одного токопроводящего материала с другим, отличным по энергетическому уровню электронов в проводящей области. Прохождение по такому каналу связи наделяет электрон большим энергетическим запасом, что после позволяет ему перейти в проводящую область с более высоким энергетическим уровнем. Поглощение этой энергии приводит к понижению температуры в точке соединения проводников.

Элемент Пельтье

Электрика и электрооборудование, электротехника и электроника — информация! Элементы Пельтье называются специальные термоэлектрические преобразователи, работающие по принципу Пельтье. Ни для кого не секрет, что электронные устройства при работе греются. Нагрев отрицательно влияет на процесс работы, поэтому, чтобы как-то охладить приборы, в корпус устройств встраивают специальные элементы, называющиеся по имени изобретателя из Франции — Пельтье. Это малогабаритный элемент, который может охлаждать радиодетали на платах устройств. При его установке собственными силами никаких проблем не возникнет, монтаж в схему производится обычным паяльником. В ранние времена вопросы охлаждения никого не интересовали, поэтому это изобретение осталось без применения.

Цель: Разобраться в конструкции и принципе работы Элемента Пельтье. Выяснить . принцип действия которого базируется на эффекте Пельтье —.

Элемент Пельтье

Элементы Пельтье применяются в ситуациях, когда необходимо охлаждение с небольшой разницей температур, или энергетическая эффективность охладителя не важна. Например элементы Пельтье применяются в маленьких автомобильных холодильниках, так как применение компрессора в этом случае невозможно из-за ограниченных размеров и кроме того необходимая мощность охлаждения невелика. Кроме того элементы Пельтье применяются для охлаждения устройств с зарядовой связью в цифровых фотокамерах. За счёт этого достигается заметное уменьшение теплового шума при длительных экспозициях например в астрофотографии.

Модули Пельтье в ПК: теория и практика

Элементы Пельтье называются специальные термоэлектрические преобразователи, работающие по принципу Пельтье. Ни для кого не секрет, что электронные устройства при работе греются. Нагрев отрицательно влияет на процесс работы, поэтому, чтобы как-то охладить приборы, в корпус устройств встраивают специальные элементы, называющиеся по имени изобретателя из Франции — Пельтье. Это малогабаритный элемент, который может охлаждать радиодетали на платах устройств.

Тема охлаждения компонентов ПК волнует многих пользователей. Большинство из них ограничиваются стандартными воздушными кулерами, отдельные энтузиасты собирают СВО.

Многие видели в офисах забавные устройства кулеры , в которых вставлена большой бутыль воды и имеющая два краника — горячая и холодная вода. На ум приходит вопрос, — ведь в этом устройстве нет холодильного агрегата в народе говоря — нет холодильника и его компонентов , нет привычных нам нагревательных тенов… Как же сие чудо работает. Оказывается основной деталью является элемент Пельтье. Что это такое спросите вы. Элемент Пельтье является источником термоэлектрической энергии, способный охлаждать и нагревать одновременно. Что будет с проводником, если через него пропускать электрический ток?

В своем первом посте, хотел бы поделиться собственным опытом по созданию авто холодильника своими руками. Чем удобен данный принцип при создании холодильника, какие плюсы и минусы имеет прибор и в чем особенности работы такого авто холодильника расскажу Вам сегодня. Принцип работы и конструкция. Основной принцип работы элемента Пельтье, который был выбран за основу в качестве охлаждающего элемента, для создания авто холодильника, заключается в использование разности температур, возникающей на верхней и нижней частях самого элемента.


Принцип работы и применение – Robocraze

Что такое охладитель Пельтье: принцип работы и применение — Робобезумие перейти к содержанию

Что такое охладитель Пельтье

Модуль Пельтье — это электронный компонент, который помогает противостоять тепловым проблемам в цепи. Для работы многих компонентов схемы может потребоваться прохладная среда, в то время как другим может потребоваться поддержание определенной температуры, а не выше или ниже ее, для эффективной работы. Здесь радиаторы и охлаждающие вентиляторы могут не работать из-за архитектуры, поэтому на помощь приходят модули Пельтье, решая возникшую проблему, а также поддерживая архитектуру.

Принцип работы

Есть две керамические пластины, разделенные полупроводниковыми гранулами, когда ток протекает через полупроводниковую таблетку, одна пластина рассеивает тепло, а другая поглощает тепло.

ref:CUI devices

Модули Пельтье работают по принципу эффекта Пельтье. Этот эффект вызывает разницу температур за счет передачи тепла между двумя соединениями. Основное применение модуля Пельтье — охлаждение, но этот модуль также можно использовать для нагрева или поддержания температуры.

Радиатор и охлаждение

Поскольку мы знаем, что элемент Пельтье охлаждает одну сторону и нагревает другую сторону, использование соответствующих радиаторов с элементами Пельтье становится весьма необходимым. Из-за чрезмерного нагревания одной стороны элемента Пельтье модуль может расплавиться или получить внутренние повреждения, поэтому радиатор будет отводить тепло от поверхности элемента Пельтье и поддерживать его работоспособность и целостность.



В дополнение к радиатору можно даже использовать охлаждающий вентилятор, чтобы предотвратить перегрев Пельтье, охлаждающие вентиляторы бывают разных размеров. вашего проекта и не позволяйте ему быть громоздким.



Радиаторы и охлаждающие вентиляторы защищают элементы Пельтье от перегрева и защищают окружающую среду вашего оборудования от неблагоприятного воздействия охлаждения Пельтье.

Примечание о соответствующем источнике питания для использования с датчиком Пельтье.

Блок питания микросхемы Пельтье  Зависит от используемой микросхемы Пельтье. На основе общего использования Пельтье потребляет приблизительно 60 Вт мощности. Таким образом, максимальное напряжение, которое вы можете подать на основе этого рейтинга, составляет 15 вольт с током 6 ампер, поэтому можно использовать любой источник питания, который может обеспечить вам то же самое.

О чем следует помнить при использовании Пельтье.

При выборе модуля Пельтье для реализации в проекте очень важно знать, что говорится в техническом описании имеющегося в наличии модуля Пельтье.

A Пельтье Технический паспорт Обычно состоит из следующих терминов на 1-й странице

1. Температура горячей стороны

2.Q max

3. Delta Tmax

4.Imax

5.Vmax

5

5 Сопротивление

Важно, чтобы пользователь не превышал уровни Imax и Vmax при работе с модулем.

Всегда следует обращаться в HB для получения информации о вариантах защиты от влаги.

Существует также частота отказов и ожидаемый срок службы модуля, указанные в техническом описании, которые следует учитывать для получения исчерпывающей информации о модуле.

Избегайте повреждения элемента Пельтье:

Номинальные значения тока и напряжения элемента Пельтье должны поддерживаться на максимальном уровне, но это значение не должно превышаться, так как это может быть основной причиной повреждения элемента Пельтье.

Многие люди склонны увеличивать ток через Пельтье для увеличения охлаждения, что оправдано, но только до определенной степени. Ток через Пельтье пропорционален Охлаждению, но тепло, выделяемое внутри модуля, пропорционально квадрату тока, поэтому через определенный момент времени, если ток увеличивается слишком сильно, даже если он находится в пределах безопасности, квадратичное отношение может преобладать над линейным отношением, и Пельтье может быть поврежден.

Во-вторых, приложение механического давления на элемент Пельтье может привести к возникновению трещин внутри модуля, что может привести к нарушению работы элемента Пельтье.

Применение элементов Пельтье

Охлаждающий модуль, такой как Пельтье, имеет множество применений, поскольку он может выступать в качестве основы многих электронных процессов.

  1. Мини-холодильники: В качестве небольшого электронного проекта можно использовать Пельтье для создания мини-холодильников, которые могут даже производить лед.
  2. Офтальмологические лазеры: Внутри офтальмологических лазеров элемент Пельтье используется для поддержания температуры лазерных диодов ниже определенной температуры и охлаждения кристаллов.
  3. Приборы ночного видения: во избежание шума изображения датчики изображения охлаждаются с помощью элемента Пельтье
  4. .
  5. Охлаждение аккумуляторов электромобилей: можно использовать элементы Пельтье для охлаждения литий-ионных аккумуляторов электромобилей
  6. криоконсервация: мы можем использовать Пельтье для сохранения тканей, клеток и других подобных веществ при низких температурах, которые охлаждаются с помощью Пельтье
  7. .

— Robocraze —

Robocraze — самый надежный в Индии магазин робототехники и товаров для дома. Мы стремимся способствовать росту знаний в области встроенных систем, Интернета вещей и автоматизации.

Компоненты и расходные материалы

TEC1 12706 Модуль Пельтье

TEC1 12706 Модуль Пельтье

Обычная цена
рупий 179
Цена продажи
рупий 179
Обычная цена
рупий 240
Цена за единицу товара
/за

Вкл. GST (без скрытых платежей)

Обычная цена
рупий 179
Цена продажи
рупий 179
Обычная цена
рупий 240
Цена за единицу товара
/за

Вкл. GST (без скрытых платежей)

TEC1-12715 Модуль Пельтье

TEC1-12715 Модуль Пельтье

Обычная цена
рупий 329
Цена продажи
рупий 329
Обычная цена
рупий 424
Цена за единицу товара
/за

Вкл. GST (без скрытых платежей)

Обычная цена
рупий 329
Цена продажи
рупий 329
Обычная цена
рупий 424
Цена за единицу товара
/за

Вкл. GST (без скрытых платежей)

Вам также может быть интересно прочитать:

— Robocraze —

Что такое датчик CO2?

— Robocraze —

Что такое датчик воды?

— Robocraze —

Что такое полоса Берга?

Вернуться к сообщению ` : «»} ` константная выдержка = document.querySelector(«.excerpt»).innerHtml document.querySelector(«.excerpt-container»).outerHTML += doc }

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Как работают термоэлектрические охладители (ТЭО)

Главная / Продукция / Термоэлектрика / Ресурсы

Как работают термоэлектрические охладители (ТЭО)?

Эффект Пельтье

Термоэлектрические охладители работают на эффекте Пельтье. Эффект создает разницу температур за счет передачи тепла между двумя электрическими соединениями. На соединенные проводники подается напряжение для создания электрического тока. Когда ток протекает через места соединения двух проводников, в одном соединении отводится тепло и происходит охлаждение. Тепло отводится в другом соединении.



Основное применение эффекта Пельтье — охлаждение. Однако эффект Пельтье также можно использовать для нагрева или регулирования температуры. В любом случае требуется постоянное напряжение.

Элементы термоэлектрического охладителя

Термоэлектрические охладители II-VI действуют как твердотельный тепловой насос. Каждый из них представляет собой массив чередующихся полупроводников n- и p-типа. Полупроводники разного типа имеют дополнительные коэффициенты Пельтье. Массив элементов впаян между двумя керамическими пластинами электрически последовательно и термически параллельно. Твердые растворы теллурида висмута, теллурида сурьмы и селенида висмута являются предпочтительными материалами для устройств на эффекте Пельтье, поскольку они обеспечивают наилучшие характеристики в диапазоне температур от 180 до 400 К и могут быть выполнены как n-типа, так и p-типа. Охлаждающий эффект любого устройства, использующего термоэлектрические охладители, пропорционален количеству используемых охладителей. Обычно несколько термоэлектрических охладителей соединяют рядом, а затем помещают между двумя металлическими пластинами. II-VI включает три различных типа термоэлектрических охладителей, в том числе: термоциклеры, одноступенчатые и многоступенчатые.

Поглощение тепла

Охлаждение происходит при прохождении тока через одну или несколько пар элементов от n- до p-типа; происходит понижение температуры на стыке («холодная сторона»), в результате чего происходит поглощение тепла из окружающей среды. Тепло переносится по элементам переносом электронов и высвобождается на противоположной («горячей») стороне по мере того, как электроны переходят из высокоэнергетического состояния в низкоэнергетическое.



Поглощение тепла Пельтье определяется выражением Q = P (коэффициент Пельтье) I (ток) t (время). Одноступенчатый термоэлектрический охладитель может создавать максимальную разницу температур около 70 градусов Цельсия. Тем не менее, термоэлектрический охладитель Triton ICE от II-VI будет охлаждать электронику на 2 градуса по Цельсию ниже текущих рыночных предложений.

Преимущества

Термоэлектрические охладители предлагают множество преимуществ, когда традиционные методы охлаждения не подходят. Кроме того, термоэлектрические охладители экологически безопаснее, чем другие охлаждающие устройства, представленные на рынке. Некоторые преимущества использования термоэлектрического охлаждения в электронных устройствах включают:



  • Отсутствие выбросов хлорфторуглеродов или хладагента
  • Низкие эксплуатационные расходы
  • Долгий срок службы
  • Управляемый
  • Подходит для экстремальных условий или удаленных мест
  • Возможность охлаждения намного ниже температуры окружающей среды
  • Производительность не зависит от ориентации

Кроме того, охладители могут значительно улучшить электронные системы заказчика в следующих проблемных областях:



  • Тепловые характеристики
  • Стоимость
  • Шум
  • Вес
  • Размер
  • Эффективность

Приложения

Применение 1: Термоциклеры

Термоциклеры применяются в аэрокосмических и оборонных технологиях. Поскольку технология термоциклеров II-VI может выдерживать экстремальные условия, эти модули идеально подходят для использования в космосе или в подобных сложных условиях.



Термоциклеры также широко используются в биомедицинских учреждениях для амплификации образцов ДНК и РНК с помощью полимеразной цепной реакции (ПЦР). Термоциклеры амплифицируют сегменты ДНК, систематически повышая и понижая температуру блока, содержащего реакционную смесь для ПЦР. Циклеры предлагают надежный вариант, рассчитанный на более чем 500 000 тепловых циклов. Серия XLT II-VI работает в основе модулей термоциклеров ПЦР, не имеющих себе равных по своей способности выполнять требования ПЦР, включая термическую однородность, повторяемость, точность и скорость.



Применение 2: Одноступенчатые термоэлектрические охладители

Одноступенчатые термоэлектрические охладители предназначены для средних и низких требований к тепловой насосной мощности. Типичные области применения включают: массивы лазерных диодов в волоконно-оптических системах и поддержание постоянной вязкости в струйных принтерах.
