Что такое ползунковый потенциометр. Как устроен и работает ползунковый потенциометр. Какие бывают виды ползунковых потенциометров. Где применяются ползунковые потенциометры. Как выбрать подходящий ползунковый потенциометр.

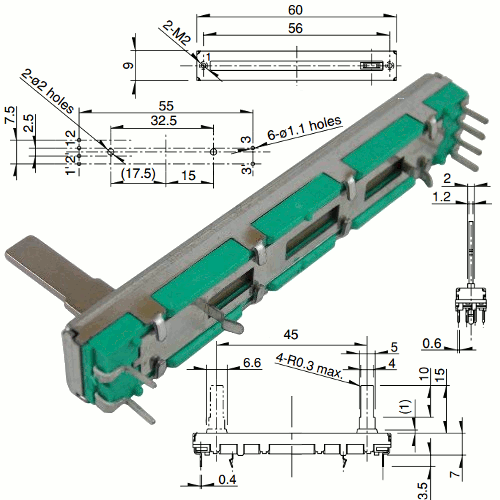

Что такое ползунковый потенциометр и как он устроен
Ползунковый потенциометр — это разновидность переменного резистора, в котором изменение сопротивления происходит путем перемещения подвижного контакта (ползунка) вдоль резистивного элемента. Основные компоненты ползункового потенциометра:
- Резистивный элемент — проводящая дорожка из резистивного материала
- Ползунок — подвижный контакт, скользящий по резистивному элементу
- Корпус — защитный кожух, в котором размещены все элементы
- Выводы — для подключения потенциометра в электрическую цепь
При перемещении ползунка изменяется активная длина резистивного элемента, что приводит к изменению общего сопротивления потенциометра. Это позволяет плавно регулировать напряжение или ток в электрической цепи.
Принцип работы ползункового потенциометра
Как работает ползунковый потенциометр? Принцип действия основан на законе Ома:
- На резистивный элемент подается входное напряжение
- Ползунок делит резистивный элемент на две части
- Выходное напряжение снимается между ползунком и одним из крайних выводов
- При перемещении ползунка изменяется соотношение сопротивлений частей, что приводит к изменению выходного напряжения
Таким образом, перемещая ползунок, можно плавно регулировать выходное напряжение от минимального до максимального значения. Это позволяет использовать потенциометр для управления различными электронными устройствами.

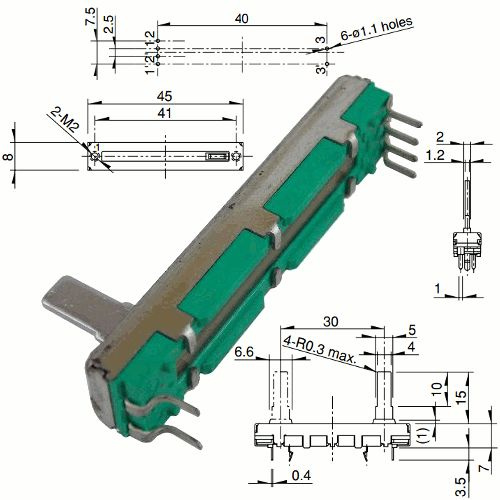

Основные характеристики ползунковых потенциометров
При выборе ползункового потенциометра важно учитывать следующие ключевые параметры:
- Номинальное сопротивление — общее сопротивление потенциометра (от 100 Ом до 1 МОм)
- Мощность рассеивания — максимальная допустимая мощность (обычно 0.1-2 Вт)
- Рабочий ход ползунка — длина перемещения ползунка (10-100 мм)
- Линейность — отклонение от линейной зависимости сопротивления от положения ползунка
- Температурный коэффициент сопротивления — изменение сопротивления при изменении температуры
- Допустимое рабочее напряжение — максимальное напряжение между выводами
Также важны механические характеристики: усилие перемещения ползунка, количество рабочих циклов, габаритные размеры и др. Правильный выбор этих параметров обеспечит надежную и долговечную работу потенциометра в конкретном устройстве.

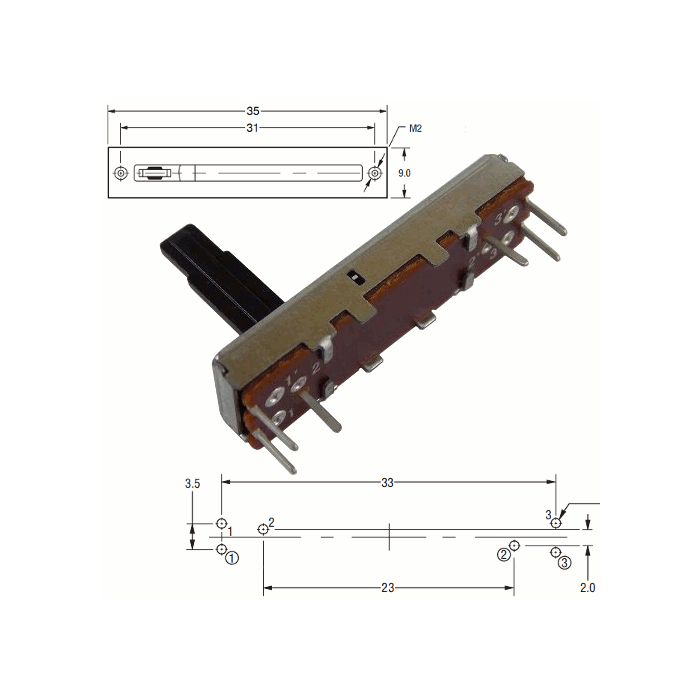

Виды ползунковых потенциометров
Существует несколько основных типов ползунковых потенциометров:
По типу резистивного элемента:
- Проволочные — резистивный элемент из намотанной проволоки
- Композиционные — резистивный слой из проводящего полимера
- Пленочные — тонкопленочный резистивный слой
По характеру изменения сопротивления:
- Линейные — сопротивление изменяется пропорционально перемещению ползунка
- Логарифмические — сопротивление изменяется по логарифмическому закону
- Обратно-логарифмические — обратная логарифмическая зависимость
По количеству каналов:
- Одноканальные — один резистивный элемент
- Многоканальные — несколько независимых резистивных элементов
Выбор конкретного типа зависит от требований к точности, надежности и условий эксплуатации потенциометра в конкретном устройстве.
Области применения ползунковых потенциометров
Ползунковые потенциометры широко используются в различных областях электроники и техники:
- Аудиотехника — регуляторы громкости, тембра, баланса в усилителях и микшерных пультах
- Осветительные приборы — диммеры для плавной регулировки яркости освещения
- Измерительные приборы — регуляторы чувствительности, калибровки
- Промышленное оборудование — управление скоростью двигателей, регулировка температуры
- Бытовая техника — регуляторы мощности в пылесосах, кухонных комбайнах
- Автомобильная электроника — регулировка положения сидений, зеркал
Универсальность и простота использования делают ползунковые потенциометры незаменимыми компонентами во многих электронных устройствах, где требуется плавная регулировка параметров.
Преимущества и недостатки ползунковых потенциометров
Ползунковые потенциометры обладают рядом достоинств и ограничений:
Преимущества:
- Наглядность регулировки — визуальная индикация положения ползунка
- Удобство использования — интуитивно понятное управление
- Компактность — занимают мало места на панели устройства
- Точность — возможность точной настройки параметров
Недостатки:
- Чувствительность к загрязнениям — пыль и грязь могут нарушить работу
- Механический износ — со временем возможно ухудшение характеристик
- Ограниченный диапазон регулировки — определяется длиной хода ползунка
- Невысокая нагрузочная способность — ограничение по максимальному току
Несмотря на некоторые ограничения, ползунковые потенциометры остаются популярным выбором благодаря своей простоте и надежности.
Как выбрать подходящий ползунковый потенциометр
При выборе ползункового потенциометра следует учитывать несколько ключевых факторов:
- Номинальное сопротивление — должно соответствовать требованиям схемы
- Мощность рассеивания — выбирается с запасом относительно расчетной
- Тип характеристики — линейная или логарифмическая, в зависимости от применения
- Рабочий ход ползунка — определяет точность и удобство регулировки
- Габаритные размеры — должны соответствовать свободному пространству в устройстве
- Условия эксплуатации — влажность, температура, вибрации
- Срок службы — количество циклов перемещения ползунка
Также важно учитывать особенности монтажа, наличие дополнительных функций (например, встроенного выключателя) и стоимость компонента. Правильный выбор обеспечит надежную и эффективную работу потенциометра в вашем устройстве.

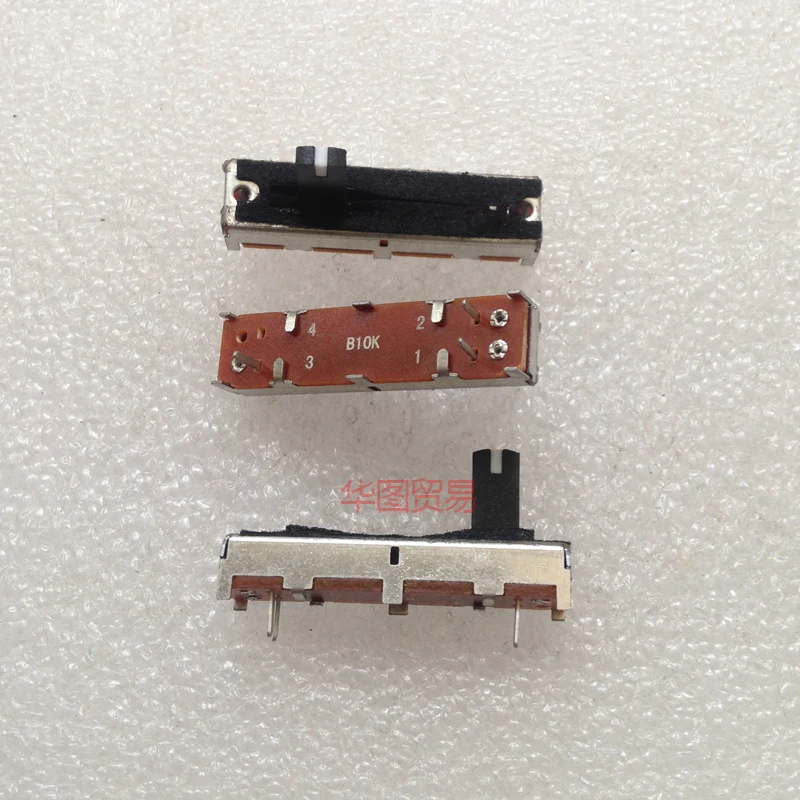

Монтаж и подключение ползунковых потенциометров
Правильный монтаж и подключение ползункового потенциометра важны для его корректной работы:
- Выберите место установки с учетом габаритов и длины хода ползунка
- Просверлите отверстие в панели устройства согласно размерам потенциометра
- Установите потенциометр и закрепите его гайкой или винтами
- Припаяйте провода к выводам потенциометра, соблюдая полярность
- Проверьте надежность соединений и отсутствие замыканий
- Установите ручку управления на шток потенциометра
При подключении учитывайте назначение выводов:
- Крайние выводы — для подключения входного напряжения
- Средний вывод (ползунок) — для снятия регулируемого напряжения
Соблюдение этих рекомендаций обеспечит надежную работу ползункового потенциометра в вашем устройстве.
| Склад TME | 619 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 1129 шт. в наличии | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | Склад #02301 | нет на складе | срок поставки 30-40 дней | «> в наличии на 2 складах
| Склад TME | 43 шт. в наличии | срок поставки 40-60 дней | Склад #03011 | нет на складе | срок поставки 15-25 дней |
| Склад #0206 | 669 шт. в наличии | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | Склад #02301 | нет на складе | срок поставки 30-40 дней | «> в наличии на 2 складах
| Склад TME | 92 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 439 шт. в наличии | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | «> в наличии на 2 складах
| Склад TME | 17 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 650 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 270 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 2 шт. в наличии | срок поставки 40-60 дней |
| Склад TME | 92 шт. в наличии | срок поставки 40-60 дней | Склад #0206 | нет на складе | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | «> в наличии на 1 складе
| Склад TME | 43 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 111 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 757 шт. в наличии | срок поставки 40-60 дней |
| Склад TME | 26 шт. в наличии | срок поставки 40-60 дней |
| Склад TME | 156 шт. в наличии | срок поставки 40-60 дней |
| Склад TME | 275 шт. в наличии | срок поставки 40-60 дней |
| Склад TME | 47 шт. в наличии | срок поставки 40-60 дней |
| Склад TME | 890 шт. в наличии | срок поставки 40-60 дней |
| Склад TME | 152 шт. в наличии | срок поставки 40-60 дней |
| Склад TME | 15 шт. в наличии | срок поставки 40-60 дней |
| Склад TME | 27 шт. в наличии | срок поставки 40-60 дней |
| Склад TME | 30 шт. в наличии | срок поставки 40-60 дней |
| Склад TME | 106 шт. в наличии | срок поставки 40-60 дней |
| Склад TME | 64 шт. в наличии | срок поставки 40-60 дней |
Ползунковые переменные резисторы в Пятигорске: 500-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Пятигорск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Сельское хозяйство
Сельское хозяйство
Мебель и интерьер
Мебель и интерьер
Торговля и склад
Торговля и склад
Все категории
ВходИзбранное

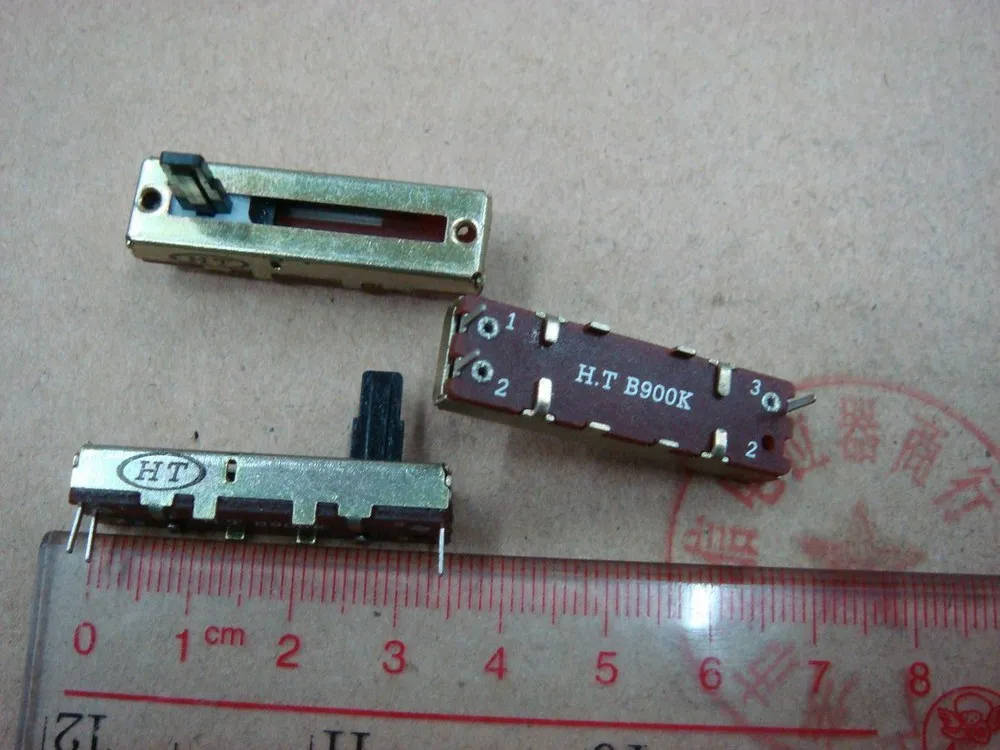

Ползунковые переменные резисторы
Ползунковый переменный резистор (потенциометр) , слайдер 10k 2шт Тип: резистор, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный 2*10 КОМ RA4544F-20-20C1-B10K-01G (+21) (ползунковый) Тип: резистор,
ПОДРОБНЕЕЕще цены и похожие товары
Потенциометр Резистор переменный моно 100 Ком Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
100k потенциометр Wh248 B100K 100кОм переменный резистор с выключателем POT008 Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный 50 кОм RA6046F-20-15C1-A50K-01 (+20) ползунковый Тип: резистор, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный 2*10 кОм D ползунковый Тип: резистор, Производитель: Без бренда
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный 10 КОМ B RA6021-20-15C1-B10K-C1 (+31) ползунковый Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный СП3-23 1.
5 Мом (+25) (ползунковый) Тип: резистор, Производитель: Без бренда
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный 10 КОМ RA6046F-20-15C1-A10K-01 (+20) ползунковый Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Переменный резистор (потенциометр) ALPS RK09K12C0A2S Тип: резистор, Производитель: Alps
ПОДРОБНЕЕЕще цены и похожие товары
Ползунковый переменный резистор (потенциометр) , слайдер 10k Тип: плата
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный ползунковый 100К Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный СП3-23 680 Ом (+29) ползунковый Тип: резистор, Производитель: Без бренда
ПОДРОБНЕЕЕще цены и похожие товары
RV09BF-40E1N-215F-B5K-AC, Резистор переменный Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Ползунковый переменный резистор (потенциометр) слайдер YwRobot 10K Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
1 шт Резистор переменный ползунковый СП3-23в 0.
25 Вт 10 МОм./пассивные компоненты Тип: резистор,
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный 2*50 кОм (+30) (ползунковый) Тип: резистор, Производитель: Без бренда
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный 2*10 кОм RA4544F-20-20C1-A10K-01G (+21) (ползунковый) Тип: резистор,
ПОДРОБНЕЕЕще цены и похожие товары
100K потенциометр Wh248-1 переменный резистор 100 кОм 3pin B100K Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный 2*20 кОм RA6044F-20-15C1-A20K-01G (+23) ползунковый Тип: резистор,
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный 2*10 кОм RA6044F-20-15C1-A10K (+22) ползунковый Тип: резистор, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Резистор переменный 2*50 кОм RA4530F-20-20A1-A50K (+19) ползунковый Тип: резистор, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Ползунковый переменный резистор (потенциометр) , слайдер 10k Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Ползунковый переменный резистор (потенциометр) слайдер YwRobot 10K Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Ползунковый переменный резистор (потенциометр) слайдер YwRobot 10K Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
1 шт Резистор ползунковый СП3-23в 0.
25 Вт 33 кОм / электронный модуль Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Переменный резистор (потенциометр) LA42DWQ (100 КОм) Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
Ползунковый переменный резистор (потенциометр) , слайдер 10k Тип: резистор
ПОДРОБНЕЕЕще цены и похожие товары
RS Компоненты | Промышленные, электронные продукты и решения
Компоненты РС | Промышленные, электронные продукты и решения- Поддержка
- Откройте для себя
- для вдохновения
- Найдите местное отделение
Разделы нашей продукции:
- Аккумуляторы и зарядные устройства
- Соединители
- Дисплеи и оптоэлектроника
- Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
- Пассивные компоненты
- Блоки питания и трансформаторы
- Raspberry Pi, Arduino, ROCK и инструменты разработки
- Полупроводники
- Механизм автоматизации и управления
- Кабели и провода
- Корпуса и серверные стойки
- Предохранители и автоматические выключатели
- HVAC, вентиляторы и управление температурным режимом
- Осветительные приборы
- Реле и формирование сигналов
- Переключатели
- Доступ, хранение и обработка материалов
- Клеи, герметики и ленты
- Подшипники и уплотнения
- Инженерные материалы и промышленное оборудование
- Застежки и крепления
- Ручной инструмент
- Механическая передача энергии
- Сантехника и трубопровод
- Пневматика и гидравлика
- Электроинструменты, Пайка и сварка
- Компьютеры и периферия
- Уборка и техническое обслуживание помещений
- Офисные принадлежности
- Средства индивидуальной защиты и рабочая одежда
- Безопасность и скобяные изделия
- Безопасность сайта
- Испытания и измерения

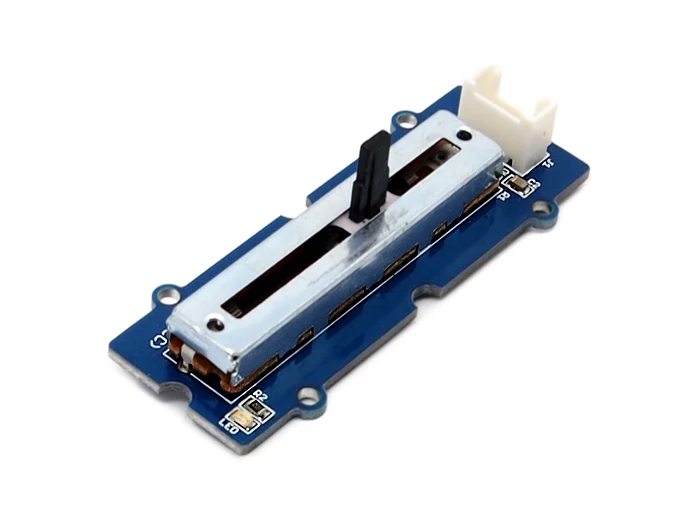

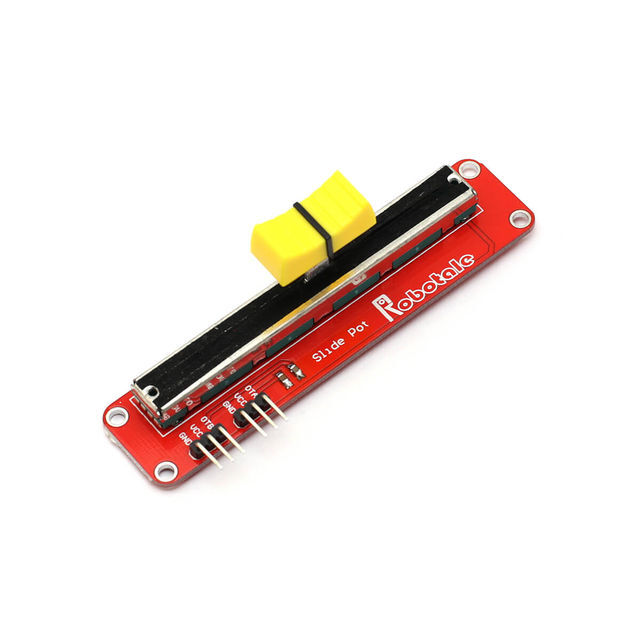

Grove — ползунковый потенциометр — RobotShop
- Рабочее напряжение: от 3,3 В до 30 В
- Длина направляющих 30 мм
- Конус линейного сопротивления
- Совместимость с Grove
- Линейный переменный резистор общим сопротивлением 10к
- Размеры: 24 X 60 (мм)
- Вес: 8,6 г
ZIP-файл
- Документация
- Ток: 30 мА
- Срок службы: >15 000 циклов
- Общее сопротивление: 10 кОм
- Длина хода: 30 мм
- Допустимое отклонение общего сопротивления: +/- 20?
Ваша платежная информация надежно обрабатывается.
Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.
Country
CanadaUnited StatesFranceNew Zealand—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиГондурасСАР Гонконг HungaryIcelandIndiaIndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSpainSri LankaSt.
