Переделка китайского вольтметра. Переделка вольтметра с AliExpress в амперметр: пошаговая инструкция

alexxlabРазное
Как переделать дешевый китайский вольтметр в амперметр. Какие инструменты и материалы потребуются для модификации. Какие шаги нужно выполнить при переделке вольтметра. Как правильно подключить и настроить самодельный амперметр.

Зачем переделывать вольтметр в амперметр

Недорогие цифровые вольтметры с AliExpress часто используются радиолюбителями для создания различных измерительных приборов. Однако стандартная конфигурация таких вольтметров ограничена измерением только напряжения. Переделка вольтметра в амперметр позволяет расширить его функциональность и использовать для измерения силы тока.

Основные преимущества такой модификации:

  • Экономия средств — не нужно покупать отдельный амперметр
  • Компактность — два прибора в одном корпусе
  • Возможность измерять и напряжение, и ток одним устройством
  • Развитие навыков работы с электроникой

Необходимые инструменты и материалы

Для переделки вольтметра в амперметр потребуются:

  • Цифровой вольтметр с AliExpress (модель с диапазоном измерения 4.7-32В)
  • Паяльник и припой
  • Тонкие провода разных цветов
  • Резистор-шунт (0.1-1 Ом)
  • Мультиметр для проверки
  • Пинцет
  • Бокорезы

Важно использовать качественный паяльник с регулировкой температуры, чтобы не повредить чувствительную электронику вольтметра при пайке.


Пошаговая инструкция по переделке

  1. Аккуратно разберите корпус вольтметра, открутив винты
  2. Найдите на плате перемычку между измерительным контактом и плюсом питания
  3. Выпаяйте эту перемычку с помощью паяльника
  4. Припаяйте к освободившемуся контакту тонкий провод другого цвета (например, зеленый)
  5. Изготовьте шунт нужного номинала из нихромовой проволоки
  6. Припаяйте шунт между измерительным проводом и минусовым проводом питания
  7. Соберите корпус вольтметра обратно

Подключение и настройка самодельного амперметра

После модификации устройство нужно правильно подключить и настроить:

  • Подключите питание к соответствующим контактам амперметра
  • Измерительный провод подключите в разрыв цепи последовательно с нагрузкой
  • С помощью эталонного амперметра проведите калибровку показаний
  • При необходимости подстройте номинал шунта для повышения точности

Правильно настроенный самодельный амперметр позволит измерять ток с достаточной для большинства задач точностью.

Особенности работы с модифицированным прибором

При эксплуатации самодельного амперметра важно учитывать несколько моментов:


  • Диапазон измерения тока ограничен характеристиками исходного вольтметра
  • Точность измерений может быть ниже, чем у заводских амперметров
  • Необходимо периодически проверять калибровку прибора
  • Нельзя превышать максимально допустимый ток через шунт

При соблюдении этих правил модифицированный прибор прослужит долго и позволит решать многие измерительные задачи.

Возможные проблемы и их решение

При переделке вольтметра в амперметр могут возникнуть некоторые сложности:

  • Неточные показания — проверьте правильность подключения и номинал шунта
  • Прибор не включается — проверьте целостность цепей питания
  • Большая погрешность — откалибруйте прибор с помощью эталонного амперметра
  • Нестабильные показания — проверьте качество всех соединений

Большинство проблем решается повторной проверкой схемы и аккуратной пайкой. При возникновении сложностей лучше обратиться к опытному радиолюбителю.

Альтернативные варианты модификации

Помимо описанного способа, существуют и другие варианты переделки вольтметра:


  • Использование готовых модулей-преобразователей
  • Замена внутренней микросхемы на специализированную
  • Добавление микроконтроллера для расширения функционала

Выбор конкретного метода зависит от имеющихся навыков и желаемого результата. Для начинающих радиолюбителей оптимален базовый вариант с использованием шунта.

Преимущества использования готовых модулей

Готовые модули-преобразователи имеют ряд достоинств:

  • Простота установки — не требуется пайка
  • Высокая точность измерений
  • Наличие дополнительных функций (например, измерение мощности)
  • Возможность быстрой замены при выходе из строя

Однако такие модули стоят дороже, чем самостоятельная переделка вольтметра. Выбор между готовым модулем и самодельным решением зависит от конкретных задач и бюджета.

Особенности замены внутренней микросхемы

Замена микросхемы вольтметра на специализированную ИС для измерения тока позволяет получить более точный прибор. Однако этот способ имеет свои нюансы:

  • Требуется навык работы с SMD-компонентами
  • Нужно подобрать совместимую микросхему
  • Возможно потребуется изменение печатной платы
  • Высок риск повреждения прибора при неаккуратной работе

Этот метод подойдет опытным радиолюбителям, желающим получить максимальную точность измерений.


Области применения самодельного амперметра

Модифицированный вольтметр-амперметр может пригодиться во многих ситуациях:

  • Диагностика электрооборудования
  • Измерение потребляемого тока устройств
  • Контроль заряда аккумуляторов
  • Настройка импульсных блоков питания
  • Лабораторные измерения в учебных целях

Широкие возможности применения делают такой прибор полезным инструментом в арсенале любого радиолюбителя или электронщика.


Переделка вольтметра с AliExpress в амперметр.


Заказал себе пару цифровых мини вольтметров. Пришли через месяц в пупырке и антистатических пакетах. Проверил все рабочие в о общем все нормально. Мне были нужны небольшие размеры корпуса вольтметра для изготовления измерительного мини стенда.

Технические характеристики от продавца:
Цвет дисплея: красный
Два провода диапазон измерения: DC 4.7 ~ 32 В
Рабочий ток: <23ма
Рабочая температура:-10с+65c
Два провода связи, с обратной полярности защиты
Размер: 21.5x13x8 мм (l * W * h)
Скорость: около 200 мс/время
Режим отображения: три цифры
При тестировании светодидов, драйверов к ним, и других самоделок необходимо измерять в реальном времени напряжение и силу тока на нагрузке. Обычно мне надо подключать два мультиметра, Чтобы на столе уменьшить количество проводов решил сделать из этих мини вольтметров стендик. Можно было конечно поиграть с делителем на входе контроллера но не хотелось выпаивать светодиодный индикатор. В данной конструкции микросхема и все элементы находятся под ним. Решил сделать как есть. Вставил в коммутационную коробку КС-8 для слаботочных систем эти вольтметры.

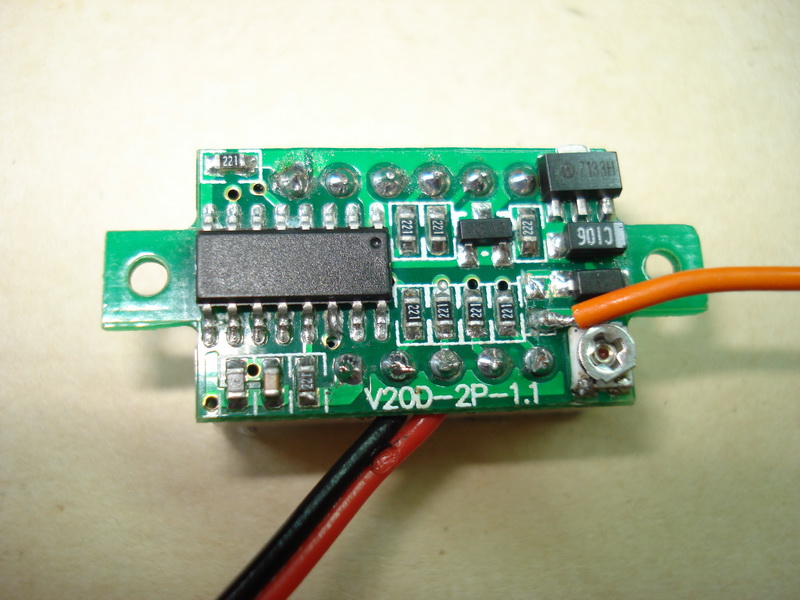

Предварительно выпаял перемычку между измерительным контактом и плюсом питания, впаял зеленый провод (измерительный).В принципе в таком режиме при подключении стороннего источника питания данный вольтметр может измерять напряжение до 99,9В. Но задача сейчас в этом не стояла-мне нужно было переделать его в амперметр.
Выпаиваем перемычку.

Припаиваем измерительный зеленый провод.

Далее мотаем из нихрома измерительный шунт (у меня вышло примерно 2 Ома). Сравнивал показания по мультиметру при одинаковой нагрузке. И собираем схему.

Результат меня вполне устроил. На рабочем столе освободилось много места, уменьшилось количество проводов, намного легче стало работать.Я не гонюсь за прецезионной точностью, в домашних условиях этого и не нужно.

Если поставить переключатель то данный приборчик можно использовать как в режиме вольтметра так и амперметра если использовать один прибор.

Из плюсов –неплохая точность показаний этого вольтметра, хорошо видно показания при слабой освещенности, небольшие габариты, приемлемая цена.

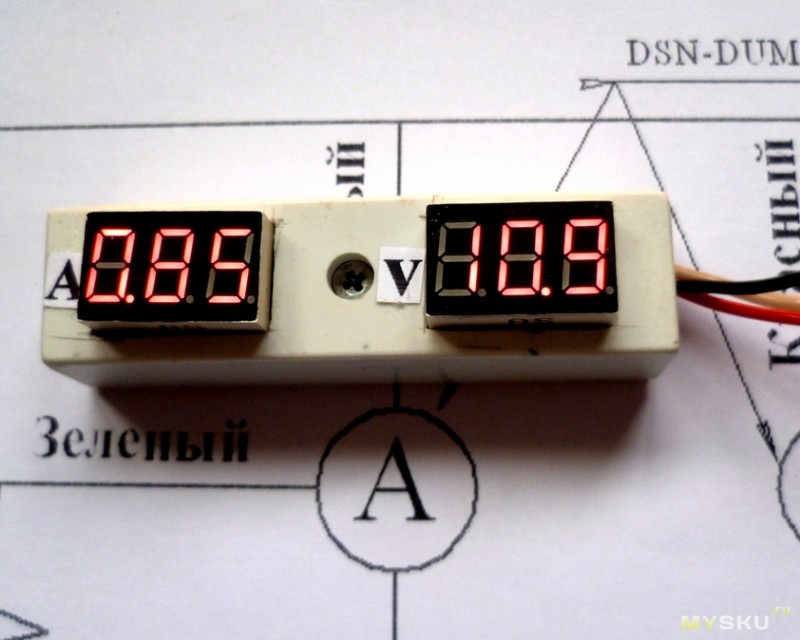

Этот стенд заменяет два мультиметра.

Показания при выключенном освещении.

А уж куда применить этот приборчик –в блок питания, зарядное устройчтво или в автомобиль и т.п., решайте сами в зависимости от ваших потребностей.
Подробнее можно посмотреть на видео. www.youtube.com/watch?v=Uno0-6QPG20

Планирую купить +44 Добавить в избранное Обзор понравился

+34 +78

Термометр из «вольтметра» — Емельянов Эдуард Владимирович — LiveJournal

?
Термометр из «вольтметра»
eddy_em
April 23rd, 2015

Сейчас закончил преобразование «термометра», позволяющего подключить до 14 DS18x20 к трехразрядному китайскому «вольтметру» на STM8. Код можно посмотреть здесь.
Переделка совсем несложная (выпаиваются несколько деталюшек, а один резистор перепаивается с одного места в другое, если под рукой нет 0603 на 4.7кОм — с 10-килоомным при коротких проводах все тоже вполне работает):

Схемка переделки

Если просто подключить один DS18B20 или DS18S20 (второй от первого вообще ничем не отличается, точность такая же поганая, зато людям не пудрят мозг, впаривая липовые 12 бит…), то на экранчике будет отображаться считанная температура (опрос термометра 1 раз в секунду). Если поочередно «запомнить» ROM нескольких датчиков и потом их все на одну линию повесить, будет поочередно отображаться номер датчика (индикация в течение 0.3с) и температура (индикация в течение 0.7с).
Для управления используются три кнопки:


Store new ROM
сохранить ROM подключенного датчика (обязательно убедитесь, что подключен только один датчик!). При нажатии кнопки на экране высветится либо номер, под которым в дальнейшем будет отображаться данный датчик, либо код ошибки;

Delete nonexistant
удалить ROM неподключенных датчиков;

Delete all
полностью очистить все сохраненные ROM.

Вот такие коды ошибок могут отображаться на экранчике:


—
отображается в самом начале: подготовка к измерениям;

e00
(«по нулям») — не найдено ни одного датчика;

eab
(«ABsent») — датчик с данным номером отсутствует, либо во время чтения произошла ошибка;

eee
(«Eeprom Error») — волшебным образом EEPROM была «сама собой» очищена;

eff
(«FFull» ☺) — EEPROM кончилась (уже сохранено 14 датчиков).

Обращаю внимание, что иногда могут отображаться совершенно бредовые значения температур, если возникают помехи или имеется плохое подключение (у меня периодически 85°C отображалось, пока на соплях вешал). Это происходит из-за того, что я так и не понял, как простым способом реализовать наркоманский алгоритм проверки CRC DS18x20.

Вот — пятисекундное видео, демонстрирующее отображение температур с двух датчиков (не обращайте внимания на кривое отображение двойки: почему-то на младшем разряде сегмент E изначально не работал).
