Как рассчитать мощный импульсный блок питания на 1000 Вт. Какие микросхемы лучше использовать для ШИМ-контроллера — SG3525 или IR2153. Схемы и особенности конструкции импульсных блоков питания на 5В, 12В и 24В. На что обратить внимание при сборке мощного импульсного БП своими руками.
Особенности расчета мощных импульсных блоков питания
При проектировании мощных импульсных блоков питания на 1000 Вт и более необходимо учитывать следующие ключевые моменты:
- Выбор топологии преобразователя (обратноходовой, прямоходовой, полумостовой, мостовой)
- Расчет силового трансформатора с учетом частоты преобразования
- Подбор силовых ключей с запасом по току и напряжению
- Разработка системы управления на основе ШИМ-контроллера
- Обеспечение эффективного охлаждения силовых элементов
- Защита от перегрузки, короткого замыкания, перенапряжения
Рассмотрим основные этапы расчета на примере полумостового преобразователя мощностью 1000 Вт:
1. Выбор частоты преобразования
Для мощности 1000 Вт оптимальная частота составляет 50-100 кГц. Выберем 50 кГц для снижения динамических потерь в ключах.
2. Расчет трансформатора
Габаритная мощность трансформатора: Pг = 1000 Вт * 1.3 = 1300 Вт
Выбираем сердечник ETD59 из феррита N87. Число витков первичной обмотки: W1 = (Uвх * 10^8) / (4 * f * Bm * S) Где Uвх = 310 В, f = 50 кГц, Bm = 0.2 Тл, S = 3.54 см2 W1 = 22 витка
3. Выбор силовых ключей
Ток через ключ: I = 1000 Вт / 310 В = 3.2 А С запасом выбираем MOSFET на ток 10 А и напряжение 600 В, например IRFP460.
4. Расчет выходного выпрямителя
Для выходного напряжения 12 В и тока 83 А выбираем диоды Шоттки на ток 30 А, например MBR30H100CT. Требуется 3 диода параллельно.
Такой подход позволяет спроектировать надежный и эффективный импульсный блок питания большой мощности. Далее рассмотрим конкретные схемные решения на популярных микросхемах.

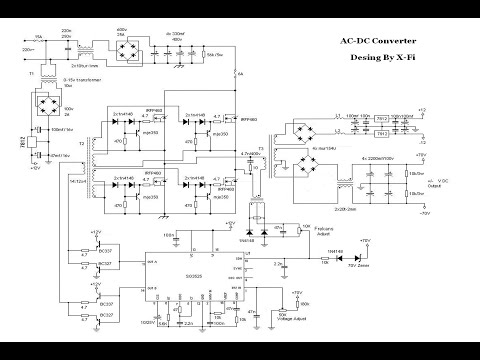

Схема мощного импульсного блока питания на SG3525
Микросхема SG3525 является популярным ШИМ-контроллером для построения импульсных источников питания. Рассмотрим типовую схему мощного блока питания на ее основе:
«`text
+—-(+)——-+
| |
| +—-+ |
| | | |
+—+—+ D1 | |
+———+ +—-+ |
| | |
+—+—+ +—+—+ +—+—+
| | | | | |
=== === === === === C1 ===
C2 C3 C4 C5 | |
| | | | | |
+——+—+——+———-+ |
| |
+—+—+ +—+—+
| | | |
=== R1 === === R2 ===
| | | |
| +—+—+ +—+—+ |
| | | | | |
+—+ 1 | | 16 +—+
| | | |
+—+ 2 | | 15 +—+
| | | | | |
=== R3 SG3525 C6 === === C7
| | | | | |
+—+ 3 | | 14 +—+
| | | |
| 4 | | 13 |
| | | |
+—+ 5 | | 12 +—+
| | | | | |
=== R4 | | === R5
| | | | | |
+—+ 6 | | 11 +—+
| | | |
+—+ 7 | | 10 +—+
| | | | | |
=== C8 | | === C9
| | | | | |
+—+ 8 | | 9 +—+
| | | |
+——+————+——+
|
===
GND «` Основные особенности данной схемы:
- Микросхема SG3525 формирует ШИМ-сигнал для управления силовыми ключами
- Частота задается элементами R4 и C8
- Обратная связь по напряжению подается на вывод 1
- Выходы 11 и 14 управляют силовыми MOSFET через драйверы
- Элементы C6, C7 обеспечивают плавный запуск
Данная схема позволяет реализовать мощный и надежный импульсный блок питания. При необходимости ее можно дополнить узлами защиты и индикации.

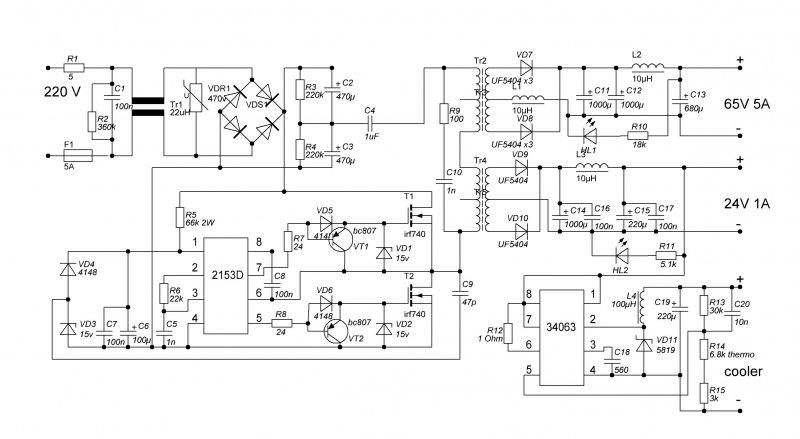

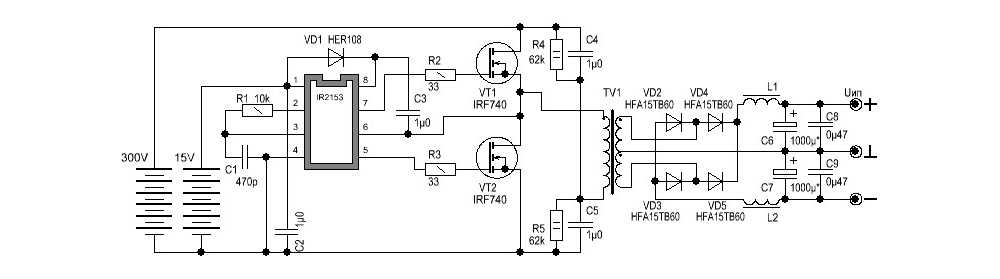

Импульсный блок питания на IR2153
Микросхема IR2153 представляет собой самодостаточный драйвер для полумостовых преобразователей. Рассмотрим типовую схему на ее основе:
«`text +Vcc | +——+——+ | | | === C1 | === C2 | | | | +—+—+ | | | | | +—+ 1 | | | | | +—-+ 2 | | | | | | === R1 IR2153 | | | | | +—-+ 3 | | | | | | 4 | | | | | +—-+ 5 | | | | | | === C3 | | | | | | | +—-+ 6 | | | | | +—-+ 7 | | | | | | Q1—+ 8 | | +——+ | | | Q2——+ | === GND «` Ключевые особенности схемы на IR2153:
- Встроенный генератор и драйвер в одном корпусе
- Частота задается резистором R1 и конденсатором C3
- Выходы 5 и 7 напрямую управляют силовыми MOSFET
- Простая схема включения, минимум внешних компонентов
- Подходит для мощностей до 1-2 кВт
Схема на IR2153 отличается простотой и надежностью, что делает ее популярной среди радиолюбителей для построения мощных импульсных блоков питания.
Особенности конструкции мощных импульсных блоков питания
При разработке и сборке мощных импульсных источников питания на 1000 Вт и более следует учитывать ряд важных моментов:
- Обеспечение эффективного охлаждения силовых элементов (транзисторов, диодов)
- Тщательная разводка печатной платы с учетом больших токов
- Экранирование для снижения электромагнитных помех
- Применение снабберных цепей для защиты ключей
- Многослойная намотка трансформатора для снижения паразитных параметров
- Использование качественных конденсаторов в силовых цепях
При соблюдении этих рекомендаций можно добиться высокой надежности и эффективности мощного импульсного блока питания.
Расчет импульсного блока питания на 5В
Рассмотрим пример расчета мощного импульсного блока питания на выходное напряжение 5В и ток 100А:
- Выбираем топологию прямоходового преобразователя
- Частота преобразования 100 кГц
- Входное напряжение 310В (выпрямленные 220В)
- Коэффициент заполнения 0.4
- Выбираем сердечник ETD59/31/22
Расчет числа витков обмоток:
- Первичная: N1 = (Vin * 10^8) / (4 * f * Bm * S) = 18 витков
- Вторичная: N2 = N1 * (Vout + Vf) / Vin = 0.35 витка
Для вторичной обмотки используем параллельное соединение 4 проводов по 0.35 витка.
Выбор силовых элементов:
- Силовой ключ: IRFP460 (600В, 20А)
- Выходной диод: 3 параллельно MBR30H100CT (100В, 30А)
Такой подход позволяет реализовать надежный импульсный блок питания на 5В с выходным током 100А.
Импульсный блок питания на 12В
Для выходного напряжения 12В и мощности 1000 Вт оптимальным выбором будет полумостовая топология. Рассмотрим ключевые моменты расчета:
- Частота преобразования: 50 кГц
- Входное напряжение: 310В
- Выходной ток: 83А
- Сердечник трансформатора: ETD59
- Число витков первичной обмотки: 22
- Число витков вторичной обмотки: 1.5
Силовые элементы:
- Транзисторы: 2 шт IRFP460
- Выходные диоды: 3 параллельно MBR30H100CT
- Выходной дроссель: 10 мкГн на токовом кольце
Система управления реализуется на ШИМ-контроллере SG3525 или IR2153. При такой конфигурации обеспечивается высокий КПД и надежность блока питания на 12В/1000Вт.
Особенности импульсных блоков питания на 24В
При проектировании мощных импульсных источников на 24В следует учитывать ряд особенностей:
Блок питания мощностью 1 кВт для УНЧ
В радиолюбительских журналах схемы импульсных источников питания мощностью более 500 Вт встречаются нечасто. Поэтому и был разработан импульсный стабилизированный источник питания со следующими параметрами:
| Мощность, отдаваемая в нагрузку | 1 кВт |
| Выходное напряжение | ±50 В |
| Максимальный ток в нагрузке | 10 А |
| Выходное напряжение при максимальном токе (не менее) | +48 В |
| Ток срабатывания защиты | около 14 А |
| Частота преобразования | 50 кГц |
Принципиальная схема импульсного блока питания (ИБП) показана на рис.1.
В основу схемы положена микросхема DAI TL494CN семейства контроллеров с широтно-импульсной модуляцией. Эта микросхема применяется в ИБП компьютеров и очень хорошо себя зарекомендовала.
Рассмотрим ее работу в схеме преобразователя более подробно. TL494CN включает в себя усилитель ошибки, встроенный регулируемый генератор, компаратор регулировки «мертвого» времени, триггер управления, прецизионный источник опорного напряжения (ИОН) 5 В и схему управления выходным каскадом. Усилитель ошибки выдает синфазное напряжение в диапазоне 0,3…2 В. Компаратор регулировки «мертвого» времени имеет постоянное смещение, которое ограничивает минимальную длительность «мертвого» времени величиной порядка 5% от длительности выходного импульса. Независимые выходные формирователи на транзисторах обеспечивают возможность работы выходного каскада в схеме с общим эмиттером. Ток выходных транзисторов микросхемы — до 200 мА. TL494CN работоспособна при напряжении питания 7…40 В. На рис.2 показаны схема включения микросхемы и структурная компоновка ее внутренних цепей.
При подаче питания запускается генератор пилообразного напряжения 2 и источник опорного напряжения 5.
Пилообразное напряжение с выхода генератора 2 (рис.3,а) подается на инвертирующие входы компараторов 3 и 4. На неинвертирующий вход компаратора 4 поступает напряжение от усилителя ошибки 1. Поскольку выходные напряжения источника питания в этот момент еще отсутствуют, сигнал обратной связи с делителя R2R4 на неинвертирующий вход усилителя ошибки равен нулю. На инвертирующий вход этого усилителя подается положительное напряжение с делителя R5R7, к которому уже подключено опорное напряжение Uoп с выхода ИОН. Выходное напряжение усилителя ошибки 1 в первоначальный момент равно нулю, но в процессе увеличения напряжения в цепи обратной связи с делителя R2R4 оно нарастает. Напряжение на выходе усилителя ошибки также увеличивается. Поэтому выходное напряжение компаратора 4 имеет вид последовательности нарастающих по ширине импульсов (рис.3,6). Неинвертирующий вход компаратора 3, обеспечивающего паузу, соединен с выводом 4 микросхемы. На этот вывод подается напряжение с внешней RC-цепи C2R3, соединенной с шиной опорного напряжения Uorr При появлении опорного напряжения оно прикладывается к этой цепи.
По мере заряда конденсатора С2 ток через него и резистор R3 уменьшается: напряжение Uoп на резисторе R3 имеет форму спадающей экспоненты (рис.3,в) Выходное напряжение компаратора 3 представляет собой последовательность импульсов, уменьшающихся по ширине (рис.3,г) Из диаграммы выходных напряжений компараторов 3 и 4 (рис.3,6, г) видно, что они взаимно противоположны. Выходные напряжения компараторов 3 и 4 являются входными для логического элемента «2ИЛИ». Поэтому ширина импульса на выходе логического элемента определяется наиболее широким входным импульсом. Выходное напряжение элемента «2ИЛИ» показано на рис.3,д, из которого следует, что в начальный момент времени ширина выходных импульсов компаратора 3 превышает ширину выходных импульсов компаратора 4, поэтому переключения компаратора 4 не влияют на ширину выходного импульса элемента «2ИЛИ». В интервале времени (t0; t1) (рис.3,а) определяющую роль играет выходное напряжение компаратора 3. На рис.3,е,ж показаны выходные импульсы на коллекторах транзисторов VT1, VT2.
Ширина этих импульсов в интервале (t0; t1) плавно нарастает. В момент t1 выходной импульс компаратора 3 сравнивается с выходным импульсом компаратора 4. При этом управление логическим элементом «2ИЛИ» передается от компаратора 3 к компаратору 4, так как его выходные импульсы начинают превышать по ширине выходные импульсы компаратора 3. Таким образом, в промежутке времени (t0; t1) выходные импульсы на коллекторах транзисторов VT1, VT2 плавно нарастают и обеспечивают плавный запуск преобразователя напряжения.
Перед каждым включением ИБП конденсатор С2 (рис.2), обеспечивающий плавный запуск, должен быть разряжен. Пришло время обратиться к общей схеме рис.1 преобразователя напряжения. Функцию конденсатора плавного запуска в ней выполняет конденсатор СЗ. При снятии питания конденсатор быстро разряжается через резистор R1, переход база-коллектор транзистора VT1 и диод VD1. Транзисторы VT1, VT2 выполняют функцию триггерной защиты. При подаче отпирающего напряжения на базу транзистора VT2 он открывается.
Осциллограммы напряжений на затворах транзисторов VT9,VT10 показаны на рис.3,3, и. В цепи затворов транзисторов VT9, VT10 включены резисторы R20, R21, которые вместе с емкостями затворов образуют фильтр нижних частот, уменьшающий уровень гармоник при открывании ключей. Цепи R22, R23, С8, С9, VD5-VD8 также служат для уменьшения гармоник при работе преобразователя. Первичная обмотка трансформатора Т1 включена в стоковые цепи транзисторов VT9, VT10. Напряжение обратной связи для стабилизации напряжения преобразователя снимается с обмотки III трансформатора. Через делитель на резисторах R7, R8 оно поступает на микросхему DA1. Резистором R10 можно в небольших пределах регулировать выходное напряжение ИБП. Элементы R6, С4 определяют частоту работы внутреннего генератора пилообразного напряжения микросхемы DA1 (при указанных на схеме номиналах эта частота близка к 50 кГц). Меняя сопротивление резистора R6 и емкость конденсатора С4, можно при необходимости изменить частоту работы преобразователя напряжения.
2. Транзисторы оптопар открываются и подают на базу транзистора VT2 отпирающее напряжение, что приводит к срабатыванию триггерной защиты. Конденсатор С1 предотвращает срабатывание защиты от случайных импульсных помех.Конструкция и детали. Конструктивно ИБП выполнен на односторонней печатной плате (рис.4а, б).
На плате расположены все элементы схемы, кроме SA1, FU1 иТ2. Также на отдельную маленькую плату вынесены резисторы R22, R23 и конденсаторы С8, С9. Они подсоединяются проводами к основной плате в точках, указанных буквами а, б, в. Резисторы R22, R23 сильно греются во время работы, поэтому плату с ними следует располагать так, чтобы резисторы не нагревали остальные элементы схемы. Диоды VD12-VD15 крепят на отдельном игольчатом радиаторе 10×12 см и соединяют с основной платой проводом диаметром не менее 1 мм. С одной стороны печатной платы располагается радиатор (рис.4,6) длиной 170 см и высотой 10 см. Желательно использовать игольчатый радиатор, но в крайнем случае подойдет и любой другой.
Трансформатор Т1 преобразователя наматывают на четырех сложенных вместе кольцах из феррита 2000НМ размерами К45х28х12. Моточные данные трансформатора приведены в таблице.
| Обмотки | Кол-во витков | Диаметр провода, мм |
| I и II | 32 | 1,2 |
| III | 2 | 0,4 |
| IV и V | 7 | 2,4 (два провода 1,2 мм) |
Обмотки I и II трансформатора отделяют от остальных обмоток двумя-тремя слоями лакоткани.
Трансформатор Т2 используют готовый с переменным напряжением 16 В. Катушка L1 состоит из 2×20 витков, намотанных на ферритовом кольце из феррита 2000НМ размерами КЗ1х18×7 в два провода диаметром 1 мм. Катушки L2, L3 наматывают на кусочках феррита диаметром 8…10 мм и длиной около 25 мм проводом диаметром 1,2 мм в один слой по всей длине феррита.
В схеме преобразователя желательно использовать импортные электролитические конденсаторы сметкой 105°. В крайнем случае допустимо применение других конденсаторов, подходящих по размерам. Конденсатор С12 набран из трех конденсаторов емкостью 220 мкФх400 В. Неэлектролитические конденсаторы любого типа, например К73-17. В качестве резистора R25 применяют три включенных параллельно резистора типа SCK105 или подобных, используемых в компьютерных блоках питания. Резисторы R22, R23 типа С5-5-10Вт, R27-R30 — С5-16В-5Вт. Остальные резисторы любого типа, например МЛТ. Подстроечный резистор R9 типа СПЗ-19АВ или другой малогабаритный. Высокочастотные диоды желательно использовать такие, как указано на схеме (КД212 и КД2999), так как импортные диоды, широко сейчас распространенные, не всегда хорошо работают на высоких частотах, особенно свыше 50 кГц.
Диодные мосты можно применить любые подходящие по размеру: VD3 — с выпрямленным током не менее 500 мА; VD4 — с выпрямленным током не менее 8 А и напряжением не менее 400 В.
Транзисторы BSS88 можно заменить другими подобными полевыми транзисторами с изолированным затвором и n-каналом (напряжение сток-исток более 50 В, ток стока 0,15…0,5 А). Это могут быть транзисторы типов BSS123, BS108, 2SK1336 и т.п. Вместо мощных полевых транзисторов 2SK956 подойдут транзисторы типов 2SK787, IRFPE50.
Микросхему TL494CN можно заменить микросхемой TL494LN, что позволит использовать преобразователь напряжения при температурах окружающей среды до -25°С, так как TL494CN работоспособна только при температуре выше 0°С. Также вместо нее можно применить аналог КА7500В. Оптопару АОТ101БС можно заменить АОТ101АС, PS2501-2. В качестве микросхемы DA2 можно применить КР142ЕН8Е или 7815. В случае использования микросхемы 7815 в изолированном корпусе при установке ее на радиатор изолирующая прокладка не потребуется.
Транзисторы КТ502Е, КТ503Е допустимо заменить КТ502Г, КТ503Г, а диоды КД510А- практически любыми импульсными диодами, например, КД503, КД522 и т.п.
Настройка. Перед первым включением преобразователя в сеть следует снять сетевое напряжение с силовых цепей и подать питание только на трансформатор Т2. В первую очередь убеждаются в напряжении питания +15 В с выхода DA2. Затем с помощью осциллографа убеждаются в наличии импульсов на затворах полевых транзисторов VT9, VT10 и соответствии их осциллограммам рис.З.з, и. При замыкании накоротко конденсатора СЗ импульсы должны исчезать, а на затворах VT9, VT10 устанавливаться нулевое напряжение. Далее, установив движок резистора R9 в среднее положение, подают напряжение питания на остальную часть схемы. С помощью вольтметра контролируют напряжение на выводе 1 DA1, устанавливая величину 2,5 В подбором сопротивления резистора R7. Подстроечным резистором R9 можно в небольшой степени изменять выходное напряжение преобразователя, однако необходимо контролировать импульсы на затворах полевых транзисторов VT9, VT10, чтобы их длительность не приближалась к крайним пределам (слишком короткие или слишком длинные), а находилась в среднем положении.
В противном случае, при возрастании нагрузки или изменении напряжения питающей сети, стабилизация выходного напряжения ухудшится. Для того чтобы не перегружать преобразователь напряжения и не сжечь мощные полевые транзисторы, настройку защиты по току лучше выполнить следующим образом. Временно впаивают вместо резисторов R27-R30 резисторы сопротивлением 1 Ом и мощностью 2 Вт. К выходу преобразователя подключают нагрузку и амперметр. Устанавливают ток нагрузки 1,3… 1,4 А и подбором сопротивлений резисторов R32, R33 добиваются срабатывания токовой защиты. Затем впаивают на место резисторы R27-R30. На этом настройку преобразователя напряжения можно считать законченной. Если для питания усилителя или какой-либо другой нагрузки требуется иное напряжение, то выходное напряжение преобразователя можно изменить, изменив количество витков обмоток IV и V трансформатора Т1. При этом следует иметь в виду, что на один виток вторичной обмотки приходится около 7 В.
По материалам журнала Радіоаматор.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| DA1 | ШИМ контроллер | TL494 | 1 | Поиск в магазине Отрон | В блокнот | ||
| DA2 | Линейный стабилизатор | КР142ЕН8В | 1 | Поиск в магазине Отрон | В блокнот | ||
| U1 | Оптопара | АОТ101БС | 2 | Поиск в магазине Отрон | В блокнот | ||
| VT1 | Биполярный транзистор | КТ361Б | 1 | Поиск в магазине Отрон | В блокнот | ||
| VT2 | Биполярный транзистор | КТ315В | 1 | Поиск в магазине Отрон | В блокнот | ||
| VT3-VT8 | Транзистор | BSS88 | 6 | Поиск в магазине Отрон | В блокнот | ||
| VT9, VT10 | MOSFET-транзистор | 2SK956 | 2 | Поиск в магазине Отрон | В блокнот | ||
| VT11 | Биполярный транзистор | КТ502Е | 1 | Поиск в магазине Отрон | В блокнот | ||
| VT12 | Биполярный транзистор | КТ503Е | 1 | Поиск в магазине Отрон | В блокнот | ||
| VD3 | Диодный мостик | RS207 2А 1000В | 1 | или другой с такими же характеристиками | Поиск в магазине Отрон | В блокнот | |
| VD4 | Выпрямительный диод | KBU8M | 4 | или готовый мостик с током до 8А | Поиск в магазине Отрон | В блокнот | |
| VD1, VD2 | Диод | КД510А | 2 | Поиск в магазине Отрон | В блокнот | ||
| VD5-VD11 | Диод | КД212А | 7 | Поиск в магазине Отрон | В блокнот | ||
| VD12-VD15 | Диод | КД2999А | 4 | или готовый мостик с аналогичными параметрами | Поиск в магазине Отрон | В блокнот | |
| SA1 | Выключатель | 10А | 1 | любой до 10А | Поиск в магазине Отрон | В блокнот | |
| FU1 | Предохранитель | 6А | 1 | Поиск в магазине Отрон | В блокнот | ||
| R1 | Резистор | 470 Ом | 1 | 0. 25Вт | Поиск в магазине Отрон | В блокнот | |
| R2 | Резистор | 1 кОм | 1 | 0,25Вт | Поиск в магазине Отрон | В блокнот | |
| R3 | Резистор | 22 кОм | 1 | 0,25Вт | Поиск в магазине Отрон | В блокнот | |
| R4 | Резистор | 1 кОм | 1 | 0.25Вт | Поиск в магазине Отрон | В блокнот | |
| R5, R6 | Резистор | 4.7 кОм | 2 | 0.25Вт | Поиск в магазине Отрон | В блокнот | |
| R7 | Резистор | 20 кОм | 1 | 0.25Вт | Поиск в магазине Отрон | В блокнот | |
| R8 | Резистор | 4. | 1 | 0.25Вт | Поиск в магазине Отрон | В блокнот | |
| R9 | Подстроечный резистор | 10 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| R10-R13 | Резистор | 4.7 кОм | 4 | 0.25Вт | Поиск в магазине Отрон | В блокнот | |
| R14, R15 | Резистор | 300 Ом | 2 | 0.5Вт | Поиск в магазине Отрон | В блокнот | |
| R16, R17 | Резистор | 620 Ом | 2 | 0.25Вт | Поиск в магазине Отрон | В блокнот | |
| R18, R19 | Резистор | 220 Ом | 2 | 0. 25Вт | Поиск в магазине Отрон | В блокнот | |
| R20, R21 | Резистор | 3 кОм | 2 | 0.25Вт | Поиск в магазине Отрон | В блокнот | |
| R22, R23 | Резистор | 10 кОм | 2 | 10Вт | Поиск в магазине Отрон | В блокнот | |
| R24 | Резистор | 200 кОм | 1 | 2Вт | Поиск в магазине Отрон | В блокнот | |
| R25 | Терморезистор | 1 | Поиск в магазине Отрон | В блокнот | |||
| R26 | Резистор | 10 кОм | 1 | 0.25Вт | Поиск в магазине Отрон | В блокнот | |
| R27-R30 | Резистор | 0. | 4 | 5Вт | Поиск в магазине Отрон | В блокнот | |
| R31 | Резистор | 10 кОм | 1 | 0.25Вт | Поиск в магазине Отрон | В блокнот | |
| R32, R33 | Резистор | 300 Ом | 2 | 0.25Вт | Поиск в магазине Отрон | В блокнот | |
| R34, R35 | Резистор | 12 кОм | 2 | 0.25Вт | Поиск в магазине Отрон | В блокнот | |
| R36, R37 | Резистор | 10 кОм | 2 | 0.25Вт | Поиск в магазине Отрон | В блокнот | |
| С1 | Электролитический конденсатор | 22 мкФ х 16В | 1 | Поиск в магазине Отрон | В блокнот | ||
| С2 | Конденсатор | 0. 01 мкФ | 1 | керамический | Поиск в магазине Отрон | В блокнот | |
| С3 | Электролитический конденсатор | 6.8 мкФ х 16В | 1 | Поиск в магазине Отрон | В блокнот | ||
| С4 | Электролитический конденсатор | 2200 мкФ х 16В | 1 | Поиск в магазине Отрон | В блокнот | ||
| С5 | Электролитический конденсатор | 1000 мкФ х 25В | 1 | Поиск в магазине Отрон | В блокнот | ||
| С6 | Электролитический конденсатор | 10 мкФ х 25В | 1 | Поиск в магазине Отрон | В блокнот | ||
| С7 | Конденсатор | 0. 01 мкФ | 1 | пленочный | Поиск в магазине Отрон | В блокнот | |
| С8, С9 | Конденсатор | 0.01 мкФ х 400В | 2 | пленочный | Поиск в магазине Отрон | В блокнот | |
| С10, С11 | Конденсатор | 0.1 мкФ х 630В | 2 | пленочный | Поиск в магазине Отрон | В блокнот | |
| С12 | Электролитический конденсатор | 660 мкФ х 400В | 1 | Поиск в магазине Отрон | В блокнот | ||
| С13 | Конденсатор | 1 мкФ х 400В | 1 | пленочный | Поиск в магазине Отрон | В блокнот | |
| С14 | Конденсатор | 1 мкФ | 1 | пленочный | Поиск в магазине Отрон | В блокнот | |
| С15 | Конденсатор | 0. 22 мкФ х 400В | 1 | пленочный | Поиск в магазине Отрон | В блокнот | |
| С16, С17, С20, С21 | Конденсатор | 1 мкФ х 63В | 4 | пленочный | Поиск в магазине Отрон | В блокнот | |
| С18, С19 | Электролитический конденсатор | 10000 мкФ х 63В | 2 | Поиск в магазине Отрон | В блокнот | ||
| Т1 | Трансформатор | К45х28х12 2000HM | 4 | феррит марки 200НМ | Поиск в магазине Отрон | В блокнот | |
| Для вентилятора | |||||||
| VD1 | Диод | КД212А | 1 | Поиск в магазине Отрон | В блокнот | ||
| R1 | Резистор | 18 Ом | 1 | 1Вт | Поиск в магазине Отрон | В блокнот | |
| С1 | Конденсатор | 1 мкФ | 1 | пленочный | Поиск в магазине Отрон | В блокнот | |
| Вентилятор | 12В | 1 | любой компьютерный | Поиск в магазине Отрон | В блокнот | ||
| Добавить все | |||||||
7 кОм
1 ОмСкачать список элементов (PDF)
Теги:
- Блок питания
Мощные импульсные блоки питания схемы
В радиолюбительской практике многие самодельные конструкции остаются на полках без внимания по той причине, что не имеют блока питания.
Одна из самых повторяемых конструкций — усилитель мощности низкой частоты, которому тоже нужен источник питания. Сетевые трансформаторы для запитки мощных усилителей стоят немало денег, да и размеры и вес иногда некстати. По этому в последнее время широкое применение нашли импульсные блоки питания. Эти блоки имеют полностью электронную начинку и работают в импульсном режиме. За счет повышенной рабочей частоте удается резким образом уменьшить размеры и вес источника питания.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Мощный импульсный блок питания своими руками
- Мощный импульсный блок питания на 12 В своими руками
- Четыре импульсных блока питания на IR2153
- Импульсные источники питания, теория и простые схемы
- Схема простого импульсного блока питания
- Простой мощный импульсный блок питания для питания радио электро-аппаратуры
- Схема мощного импульсного блока питания
- Простой импульсник 1000 Вт
- Еще один блок питания, 12 Вольт 30 Ампер и 360 Ватт
- Как сделать импульсный блок питания своими руками – 3 лучшие схемы

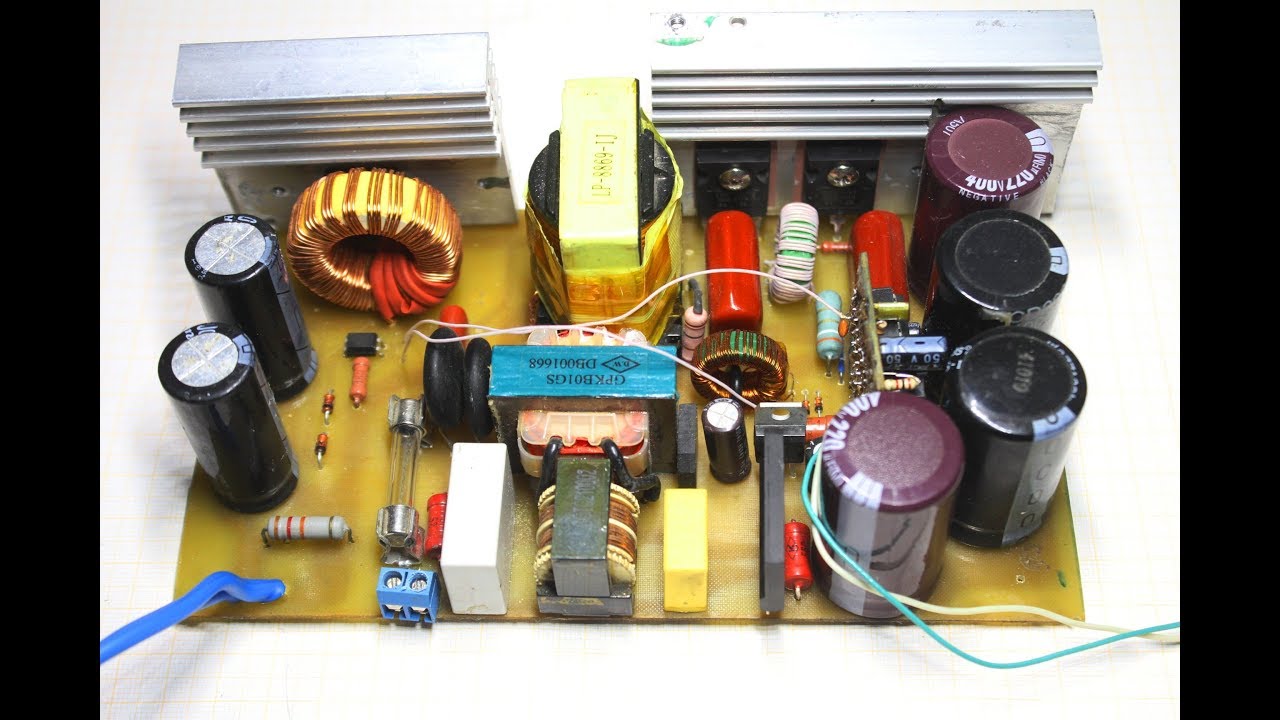

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: IR2153 мощный блок питания на 1кВт (своими руками)
youtube.com/embed/4555l4GvSdE» frameborder=»0″ allowfullscreen=»»/>Мощный импульсный блок питания своими руками
Часто собирая какую нибудь электронную конструкцию,как то, усилитель звуковой частоты,средства автоматики,устройства на базе микроконтроллеров,и многое другое,мы задаемся вопросом а чем питать аппаратуру? Радиоэлектронные устройства в большинстве своем питаются постоянным напряжением отличным от напряжения сети. В последнее время все чаще импульсная техника вытесняет из повседневного обихода традиционные трансформаторные схемы блоков питания.
Выигрыш тут очевиден, во первых это экономия намоточного материала, который стоит не дешево. Во вторых, это габариты и масса приборов,на сегодняшний день при современной миниатюризации аппаратуры различного назначения,этот вопрос очень актуален, большинство схем ИБП довольно сложны в сборке и настройке и не доступны для повторения начинающими радиолюбителями.
В данной статье приводится схема простого ИБП, при разработке которого ставилась задача простоты конструкции, хорошей повторяемости, использование подручного материала, несложности в сборке и настройке.
Несмотря на простоту, ИБП имеет довольно неплохие характеристики. Номинальная выходная мощность: Вт. Максимальная выходная мощность: до Вт. Частота преобразования напряжения: 30кГц.
Вторичное выпрямленное напряжение варьируется по необходимости. Импульсы управления с выходов микросхемы подаются поочередно на транзисторные ключи VT1,VT2 предварительного формирователя импульсов для выходных силовых ключей.
Ключи VT1,VT2 нагружены трансформатором управления TR1, который и формирует импульсы управления мощными выходными ключами VT3,VT4 ,формирователь необходим для гальванической развязки затворных цепей выходного каскада. ИБП построен по полумостовой схеме, средняя точка для полумоста создается конденсаторами С3,С4, которые одновременно служат сглаживающим фильтром выпрямленного диодным мостом VDS1 питающего напряжения сети.
Цепь R7,C8 обеспечивает кратковременно питание на задающий генератор и формирователь импульсов управления,для первичного запуска ИБП, после полного заряда конденсатора С8 питание формирователя осуществляется непосредственно обмоткой 3 трансформатора TR2 c которой снимается переменное напряжение 12В.
Цепочка VD2 ,C6 служит для выпрямления и сглаживания питающего формирователь напряжения. Стабилитрон VD1 ограничивает напряжение первичного запуска до 12В. Если необходимое напряжение питания превышает 35В, включаются по два диода последовательно. Транзисторы VT3,VT4 установлены на радиаторы площадью 50 см 2.
Обмотка 3 содержит 12 витков проводом 0. Обмотка 2 наматывается в зависимости от необходимого вторичного напряжения питания и рассчитывается из соотношения 1 виток на 2 вольта. Так как на выходе стоит удвоитель напряжения.
Средний балл статьи: 3. Для добавления Вашей сборки необходима регистрация. Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.
Как это сделать?
Главная Питание. Призовой фонд на октябрь г. Тестер компонентов LCR-T4. Модуль радиореле на 4 канала. Металлоискатель MDII. Левша Опубликована: г. Вознаградить Я собрал 0 1 x.
Оценить Сбросить. Комментарии 33 Я собрал 0 Подписаться OK. Loka Евгений На силовом выпрямителе стоят конденсаторы по мк в при включении блока питания в нормальную электросеть без токоограничительного резистора сгорит предохранитель и диодная сборка. Sergei Снаберов нет, обратной связи нет. Мощность будет ниже при таком кол витков и частоте на стандартном комповом трансе из блока вт.
Можно было использовать IRA, фт1 и фт2 и тр1 исключить. Нет мягкого пуска, а всего то 2 детали выв 4 на массе и т. Олег Так добавили бы то что нужно, да выложили исправленную схему с печаткой!
Я уже давно ищю нормальную схему да так и не могу найти. И в основном похожие коментарии на ваш PS: У меня у самого ума не хватит сделать. DRV Развязка через Gate Drive Transformer вещь неплохая, затворы не просто разряжаются, а запираются обратным напряжением, что очень сильно повышает устойчивость схемы.
Простота и доступность компонентов, надежность Рассеивание тепла на разрядных резисторах — схема могла бы быть правильнее.
Александр Можно более подробную информацию о ТР1 и ТР2? БП АТХ аж 3 штуки какие из них использовать размер, форма, есть ли зазор.
Да, обратки явно нехватает. И частоту бы повыше, тогда можно на кондерах сэкономить. Сергей Да схема проста, но не хватает обратной связи по напряжению. А транс можно вполне заменить слаботочными. А зачем такая схема? Все равно стабилизации нет.. Тогда надо просто IR юзать- выход будет тот-же, а все устройство раза в 3 проще.. Павел Интересно, откуда автор данной схемы взял такую цифру 30 кГц частота преобразователя напряжения?
Это общая частота задающего генератора. Но так как на вывод 13 подан плюс с вывода 14, то на выходе МС импульсы будут чередоваться. Такой режим используют в двухтактных ИИП. В связи с этим частота ИП будет в 2 раза ниже- 11,7кГц. Схема работает нормально. Только схему управления надо с компьютерного БП содрать и переделать.
На выход поставить LC фильтры по вч, керамику и т. Оставить одни выходные полевики. Плавный пуск не обязательно и так пашет. И питание на микросхему и на предвыходные транзисторы лучше подавать с другого БП маломощного и им же и управлять можно в плане вкл и выкл.
Выходник я мотал на двух сердечниках от строчника 3 усцт, но хватило бы и одного. На тоже LC фильтр надо, а то помехами засыпет. И хороший экран с заземлением после всего сказанного, он будет работать изумительно, не просаживаться под нагрузкой и давать такое напряжение какое надо. Три месяца потратил пока до ума всё довёл.
Руслан Я так полагаю ватт первички надо мотать как в схеме указано, меньше повышается холостой ход и транзисторы выходные начинают греться. Вторичку считал кол-во витков на вольт провод. На первичке я брал в три жилы по 0. Не могу победить стабилизацию она работает, но идут помехи, без неё всё нормально. Задающий содрал с блока компа, а так всё как в схеме, кроме питания микрухи и транзисторов, их я питаю от другого БП.
NomanDPro У меня пару вопросов: 1. Печатка есть, а расположение деталей нет, всё наугад подключать что ли? Какие габариты транса нужны то? Из железа или фирита? Прошу ответить, а то не смогу собрать. Aleksandr Какие напряжения у ТР1 как я понимаю частота 30Кгц? И какие напряжения у ТТР2 на обмотках? GoRduY27 Виталий Подойдут ли вместо 1 и 2 транзисторов, вот такие C? Если да, то какая у них цоколёвка?
Мощный импульсный блок питания на 12 В своими руками
Этот проект является одним из самых долгих, который делал. Заказал блок питания один человек для усилителя мощности. Ранее никогда не довелось делать такие мощные импульсники стабилизированного типа, хотя опыт в сборке ИИП довольно большой. Проблем во время сборки было много. Изначально хочу сказать, что схема часто встречается в сети, а если точнее, то на сайте интервалка, но В частности изменил схему подключения генератора, взял схему с даташита. Переделал узел питания управляющей цепи, вместо параллельно соединенных 2-х ваттных резисторов, задействовал отдельный ИИП 15 Вольт 2 Ампер, что дало возможность избавиться от многих хлопот.
Смотрите также схему импульсного блока питания на IR Более мощные ставить нет смысла, первого варианта вполне хватает.
Четыре импульсных блока питания на IR2153
Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats. Универсальный коммутатор для ноутбуков от Baseus — обзор фото. Обзор быстрой зарядки для мобильных девайсов от Baseus.
Импульсные источники питания, теория и простые схемы
Импульсные блоки питания Линейные блоки питания Радиолюбителю конструктору Светодиоды, ламы и свет 3D печать и 3D модели Самодельный импульсный блок питания 12В Вт на IR Иногда в нашей практике бывает необходим довольно мощный нестабилизированный источник постоянного напряжения. От такого источника можно запитать например подогреваемый столик 3D принтера , батарейный шуруповерт или даже мощный усилитель НЧ класса D в этом случае ИБП стоит оборудовать дополнительным фильтром для уменьшения высокочастотных помех.
В случае изготовления источника питания, рассчитанного на мощности — вт дешевле пойти по пути изготовления импульсного источника, так как сетевой трансформатор 50 Гц на такую мощность будет довольно дорог и очень тяжел.
В этой статье Вы найдёте подробное описание процесса изготовления импульсных блоков питания разной мощности на базе электронного балласта компактной люминесцентной лампы. Импульсный блок питания на 5… 20 Ватт вы сможете изготовить менее чем за час.

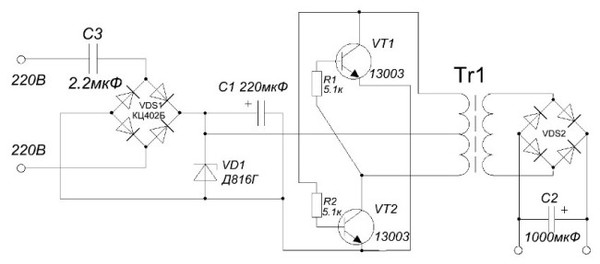

Схема простого импульсного блока питания
Часто причины отказов импульсных источником напряжения кроется в некачественном сетевом напряжении. Понижение и повышение напряжения сети, скачки напряжения, отключение сети, негативно сказываются на надежности электронных компонентов схем питания. Особенно болезненно переносят такие скачки и отключения сети — это силовые диоды, мощные транзисторы, ШИМ контроллеры, конденсаторы. Хорошо, когда у вас преобразователь напряжения выполнен без заливки компаундом. Ремонт таких импульсных блоков питания можно сделать своими руками.
Простой мощный импульсный блок питания для питания радио электро-аппаратуры
Такое устройство недавно заказали из местного магазина. Устройство предназначено для запитки стенда сразу с ю автомобильными магнитолами. Ясное дело, если прикинуть, то одна магнитола будет потреблять порядка 1 Ампер тока, это просто если она включена, но если запустить на полную громкость, то потребление одной магнитолы будет в районе Ампер. Поскольку финансы были ограничены, то собрать такое дело с сетевым трансформатором на ватт крайне не выгодно, вот и решил замутить импульсную схему. Одна из самых простых вариантов построена на высоковольтном полумостовом драйвере IR , не смотря на простоту сборки, такой блок питания может обеспечить заданную мощность.
схема регулируемого импульсного блока питания на ir vl4GvSdE Cached ir мощный блок питания на 1кВт (своими.

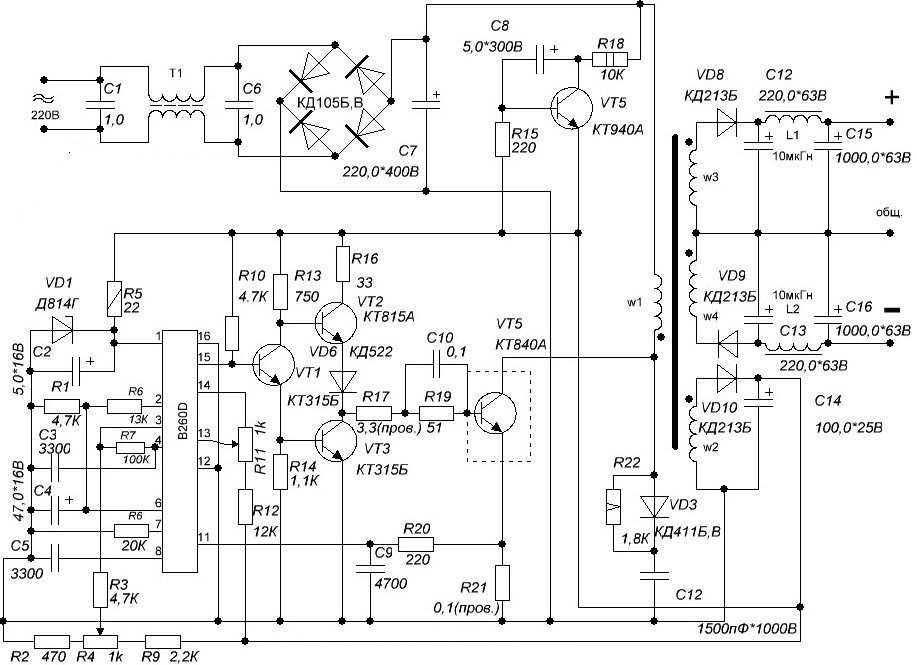

Схема мощного импульсного блока питания
Импульсный источник питания — это инверторная система, в которой входное переменное напряжение выпрямляется, а потом полученное постоянное напряжение преобразуется в импульсы высокой частоты и установленой скважности, которые как правило, подаются на импульсный трансформатор.
Импульсные трансформаторы изготавливаются по такому же принципу, как и низкочастотные трансформаторы, только в качестве сердечника используется не сталь стальные пластины , а феромагнитные материалы — ферритовые сердечники. Выходное напряжение импульсного источника питания стабилизировано , это осуществляется посредством отрицательной обратной связи, что позволяет удерживать выходное напряжение на одном уровне даже при изменении входного напряжения и нагрузочной мощности на выходе блока. Обратная отрицательная связь может быть реализована при помощи одной из дополнительных обмоток в импульсном трансформаторе, или же при помощи оптрона, который подключается к выходным цепям источника питания.
Простой импульсник 1000 Вт
ВИДЕО ПО ТЕМЕ: Импульсный блок питания — ЭТО ПРОСТО!
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.
Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.
В радиолюбительской практике многие самодельные конструкции остаются на полках без внимания по той причине, что не имеют блока питания. Одна из самых повторяемых конструкций — усилитель мощности низкой частоты, которому тоже нужен источник питания.
Еще один блок питания, 12 Вольт 30 Ампер и 360 Ватт
На просторах интернета встречается множество схем импульсных блоков питания для шуруповертов. Они или сложны и врятли поместятся в батарейный отсек, или слишком сырые, недоработанные и ненадежные. Глядя на подобные схемы возникает много вопросов, ответов на которые нет. Данный блок питания адаптируется под любой батарейный шуруповерт путем подбора вторичной обмотки, помещается в корпус батарейного NiCd отсека и самое главное — уверенно переносит «холодный» старт двигателя. Известно, что двигатель шуруповерта имеет значительный стартовый ток, который способен вывести из строя даже мощные ИБП или как минимум спровоцировать срабатывание защиты.
Описываемое устройство справляется с большими импульсами тока, обладая при этом довольно простой конструкцией.
Как сделать импульсный блок питания своими руками – 3 лучшие схемы
Основа всех электронных устройств — блок питания. Именно он является камнем преткновения когда речь заходит о конструировании усилителя или приемника, подзарядке фонарика, устройстве освещения подвала или гаража. Всюду требуется снижать подводимое от сети сетевое напряжение.
Импульсный блок питания AC-DC, 1000 Вт, TDRSP-1000 СЕРИЯ
Импульсный источник питания переменного/постоянного тока, 1000 Вт, СЕРИЯ TDRSP-1000
- Универсальный вход переменного тока / полный диапазон
- Активный PFC
- Встроенный вентилятор постоянного тока для охлаждения
- Текущая функция общего доступа
- Хороший сигнал постоянного тока
- Дистанционное включение/выключение и дистанционное управление функциями
- Вспомогательный выход 5 В / 0,5 А
Мощность: 1000 Вт
Напряжение: 12В, 15В, 24В, 28В и 48В
Тип: ВЫСОТА 1U, ЗАКРЫТЫЙ, С КООРРЕКТИРОВАННЫМ КОЭФФИЦИЕНТОМ МОЩНОСТИ
Категория: Импульсные блоки питания AC-DC
Теги: Импульсный блок питания AC-DC мощностью 1000 Вт, Блок питания высокой мощности 1U, Импульсный блок питания высокой мощности
Добавить в список желаний
Сравнить
- Описание
- Модели
- Технические характеристики
- Доступные варианты
- Листы данных
Описание
Импульсный блок питания переменного/постоянного тока серии TD RSP-1000 представляет собой высокомощный импульсный источник питания переменного/постоянного тока высотой 1U мощностью 1000 Вт.
Стандартные функции включают коррекцию коэффициента мощности и принудительное разделение тока для параллельных и резервных операций. Эти импульсные источники питания переменного/постоянного тока доступны в виде автономных версий «COTS» с выходными напряжениями 12 В, 15 В, 24 В, 28 В и 48 В. Это устройство также доступно в версии с блоком питания с горячей заменой. Большинство моделей на складе для немедленной доставки. Свяжитесь с нами, чтобы получить полное ценовое предложение.
1000 Вт
| Модель № | Выходное напряжение | Макс. Текущий | |
|---|---|---|---|
| TD RSP-1000-12 | 12 В постоянного тока | 60A | УКАЗАНИЕ |
| TD RSP-1000-15 | 15 В постоянного тока | 50A | ЦИТАТА |
| TD RSP-1000-24 | 24 В постоянного тока | 40A | ЦИТАТА |
| ТД РСП-1000-28 | 28 В постоянного тока | 31A | ЦИТАТА |
| TD RSP-1000-48 | 48 В постоянного тока | 21A | ЦИТАТА |
Доступны другие комбинации напряжения и тока.
Свяжитесь с нами, чтобы узнать, что именно вам нужно.
ХАРАКТЕРИСТИКИ ВХОДА
Вход: Универсальный вход переменного тока, диапазон 90–264 В переменного тока/127–370 В постоянного тока
Входная частота: 47–63 Гц
Пусковой ток: макс. 25 А при 115 В переменного тока/40 А при 230 В переменного тока (холодный запуск)0024 Входной ток: макс. 12 А при 115 В перем. тока Макс. 6 А при 230 В перем.
Гармоники: соответствует EN 61000-3-2, -3, класс D (типовое 0,99 PF)
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ
Диапазон регулировки: ±10 % (минимум)
Минимальная нагрузка: нет
Регулирование: линия ±0,5 % нагрузки ±0,5%
Пульсация/шум: 150 мВ от пика до максимума (20 МГц)
Точность уставки: ±1% (кроме 5В=±2%) (максимум)
Регулировка выходного напряжения: минимум ±10 %
Защита от перегрузки по току: 105–125 % автоматического восстановления постоянного тока
Защита от перенапряжения: 115–140 % от номинального значения V1
Защита от перегрева: Температура радиатора.
90°C ± 5°C Автоматическое восстановление
ХАРАКТЕРИСТИКИ ОКРУЖАЮЩЕЙ СРЕДЫ
Рабочая температура: от -20°C до +50°C. Снижение номинальных характеристик до 50% при +70°C
Температура хранения: от -40°C до +85°C макс. относительная влажность 95%
Охлаждение: Вентилятор постоянного тока с внутренним шарикоподшипником
Влажность: 20-90 % относительной влажности без конденсации
Вибрация: 10–500 Гц, 2G 10 мин/1 цикл в течение 60 мин (3 оси)
Ударная нагрузка: пиковое ускорение 20G
Вес: Приблизительно: 4 фунта
Размер: 11,61 x 5 x 1,61 дюйма Горячая замена
СКАЧАТЬ ТЕХНИЧЕСКОЕ ОПИСАНИЕ в формате PDF
Загрузить руководство по эксплуатации в формате PDF
Technology Dynamics Inc.
— PAMIR Electronics(эксклюзивно для Индии)
Основанная в 1976 г. Technology Dynamics Inc. (TDI) производит высоконадежные импульсные источники питания, преобразователи постоянного тока в постоянный и системы DC-UPS (с резервным питанием от батареи) поставляет в диапазоне от 50 ватт до 30кВт. Обладая обширной библиотекой из 3500 стандартных, модифицированных и полностью пользовательских конструкций, проверенных на практике, компания Technology Dynamics Inc. может поддерживать любое приложение, которое можно найти в телекоммуникациях, обработке данных, медицинских, промышленных и военных программах. В то время как многие компании предлагают потребительские товары, модифицированные для определенных «тяжелых» условий эксплуатации, продукты Technology Dynamics Inc. с самого начала разрабатываются с учетом суровых промышленных и военных условий.
Продукты (щелкните тип продукта, чтобы перейти к разделу)
Импульсные блоки питания
Преобразователи постоянного тока
Источник питания с резервным аккумулятором (постоянный ток — ИБП)
Блоки питания с возможностью горячей замены
Коммерческие готовые блоки питания (COTS)
Стойка / Блоки питания для панельного монтажа
Блоки питания военного назначения
Блоки питания нестандартного исполнения
Импульсные блоки питания
Technology Dynamics Inc.
производит широкий спектр импульсных блоков питания AC-DC малой, средней и высокой мощности в конфигурациях с одним и несколькими выходами. . Большинство моделей блоков питания находятся на складе для немедленной доставки, и каждый блок питания может быть настроен в соответствии с вашими потребностями. Продукты Technology Dynamics Inc., оснащенные стандартными функциями, являются предпочтительным источником питания для современных ресурсоемких приложений.
Серия TCP: 400 – 1000 Вт
Серия TCP представляет собой компактный импульсный источник питания высокой мощности с одним выходом. Это устройство доступно в версиях на 400, 600, 800 и 1000 Вт с выходным напряжением от 3,3 В до 48 В постоянного тока. Надежная конструкция делает их идеальными как для коммерческих, так и для суровых промышленных условий. Серия TCP доступна в защищенных версиях COTS для военных приложений.
Серия PTCP: 400 – 100 Вт
Серия PTCP представляет собой компактный импульсный источник питания высокой мощности с одним выходом.
Это устройство доступно в версиях на 400, 600, 800 и 1000 Вт с выходным напряжением от 5 до 48 В постоянного тока. Надежная конструкция делает их идеальными как для коммерческих, так и для суровых промышленных условий. Серия PTCP доступна в версиях COTS для военных приложений.
Серия TDCP: 800 Вт
Серия TDCP представляет собой компактный, высокомощный импульсный источник питания с одним выходом и кондуктивным охлаждением. Доступны модели мощностью 800 Вт с выходным напряжением от 12 до 48 В постоянного тока. Надежная конструкция делает их идеальными как для суровых условий промышленного, так и для военного применения. Серия TDCP доступна в защищенных версиях COTS для военных приложений.
Серия TD RSP-1000: 1000 Вт
Серия TD RSP-1000 представляет собой импульсный источник питания высокой мощности высотой 1U. Стандартные функции включают коррекцию коэффициента мощности и принудительное разделение тока для параллельных и резервных операций. Это устройство доступно как отдельное устройство «COTS», а также доступно в версии с горячей заменой.
Большинство моделей на складе для немедленной доставки.
Серия TD RSP-1500: 1500 Вт
Серия TD RSP-1500 представляет собой закрытый импульсный источник питания мощностью 1500 Вт. Прочная конструкция делает это устройство идеальным для применения в суровых условиях. Универсальный вход переменного тока, внутренний вентилятор постоянного тока и дополнительный выход 12 В — это лишь некоторые из стандартных функций этого универсального устройства. TD RSP-1500 легко модифицируется и может монтироваться в стойку для промышленных и военных приложений.
Серия TD RSP-2000: 2000 Вт
Серия TD RSP-2000 представляет собой импульсный источник питания высокой мощности высотой 1U. Стандартные функции включают коррекцию коэффициента мощности и принудительное разделение тока для параллельных и резервных операций. Это устройство доступно как отдельное устройство «COTS», а также доступно в версии с горячей заменой. Большинство моделей на складе для немедленной доставки.
Серия NTDM: 1500 – 3000 Вт
Серия NTDM защищенных источников питания переменного/постоянного тока серии NTDM обеспечивает строго регулируемую выходную мощность до 3000 Вт.
Прочная конструкция и превосходное качество делают этот блок питания идеальным для применения в суровых условиях. Доступны в стандартной, модифицированной или полностью индивидуальной конфигурации для промышленных, коммерческих, коммерческих, защищенных и военных приложений.
Серия TD RSP-3000: 3000 Вт
Блоки питания серии TD RSP-3000 с коррекцией коэффициента мощности переменного/постоянного тока обеспечивают строго регулируемую выходную мощность до 3000 Вт. Прочная конструкция и превосходное качество делают этот блок питания идеальным для применения в суровых условиях. Особенности включают высокую эффективность 90%, доля тока и вспомогательный выход 12 В. Доступны стандартные, модифицированные или полностью индивидуальные конфигурации для промышленных, коммерческих, коммерческих, защищенных и военных приложений.
Серия NTDR: 1500–3000 Вт
Блоки питания серии NTDR «Bulk» Power Rugged AC-DC обеспечивают строго регулируемую выходную мощность до 3000 Вт.
Прочная конструкция и превосходное качество делают этот блок питания идеальным для наземной поддержки самолетов в суровых условиях. Доступен в стандартной, модифицированной или полностью индивидуальной конфигурации для многократного использования на рабочей станции, сборочной линии или сервисной подвеске, где требуется выходное напряжение 270 В постоянного тока.
Серия NTDX 6000: 6000 Вт
Серия NTDX-6000 представляет собой блок питания большой емкости, способный поддерживать постоянное выходное напряжение высокой мощности постоянного тока. Стандартная упаковка делает этот блок идеальным для модернизации системы, когда требуется дополнительная мощность для тяжелых промышленных или военных приложений. Выводы на передней панели просты в эксплуатации, а среднее время безотказной работы превышает 100 000 часов. Выходные напряжения включают 12, 24 и 48 В постоянного тока. Перенапряжение, перегрузка по току и перегрев являются стандартными.
Серия HPRM: 10 000 Вт
Серия HPRM представляет собой монтируемый в стойку, большой мощности, 10 кВт, программируемый импульсный источник питания.
С момента своего появления HPRM превратился в один из самых надежных, компактных и высокопроизводительных доступных источников питания. Он отличается превосходными характеристиками в приложениях с высокими требованиями к току, таких как ВЧ-усилители, двигатели постоянного тока и магнитные катушки. Множество стандартных функций делают его отличным выбором как для OEM-производителей, так и для лабораторных приложений.
Серия LTBC: 600 Вт (несколько выходов)
Серия LTBC представляет собой низкопрофильный блок питания мощностью 600 Вт с несколькими выходами. Этот блок имеет основной выход высокой мощности и 3 дополнительных вторичных выхода. Прочная конструкция делает его идеальным устройством, где требуется несколько выходов в суровых условиях. внутренние вентиляторы обеспечивают охлаждение, а LTBC может быть оснащен кольцевыми диодами для резервной работы.
Серия TMP: 450–1000 Вт (несколько выходов)
Модульные блоки питания серии TMP предлагают множество уникальных функций, которые делают этот блок незаменимым, когда речь идет об источниках питания, которые можно легко настроить в соответствии с вашими потребностями.
Конструкцию можно легко изменить в соответствии с требуемыми выходным напряжением и током. Стандартные функции включают технологию ZVT для большего рассеивания мощности и улучшенной доставки. Универсальный вход переменного тока и дистанционное управление каждым выходом. Свяжитесь с нами для ваших конкретных потребностей.
Серия TDL: 600–1000 Вт (несколько выходов)
Серия TDL представляет собой низкопрофильный многоканальный блок питания мощностью 600–1000 Вт. Это устройство имеет основной выход высокой мощности и дополнительные вторичные выходы. Прочная конструкция делает его идеальным устройством, где требуется несколько выходов в суровых условиях. Внутренние вентиляторы обеспечивают охлаждение, а TDL может быть оснащен диодами ИЛИ для резервной работы.
Вернуться к началу
Преобразователи постоянного тока
Technology Dynamics Inc. производит широкий ассортимент закрытых преобразователей постоянного тока мощностью от 25 до 1200 Вт в автономных конфигурациях или конфигурациях для монтажа в стойку.
Компания Technology Dynamics Inc. DC-DC Converters предлагает преобразователи с одним и несколькими выходами. Доступны стандартные, модифицированные и полностью индивидуальные конструкции для тяжелых промышленных и военных применений. Большинство DC-DC преобразователей есть на складе для немедленной доставки. Входные диапазоны преобразователя постоянного тока включают входы 24, 48 и 125 В постоянного тока.
Серия TSD: 25 – 150 Вт
Семейство преобразователей постоянного тока TSD было разработано для удовлетворения рынка недорогих и надежных приложений. Серия TSD особенно подходит для критически важных телекоммуникационных, медицинских, автомобильных и роботизированных приложений. Большинство моделей в наличии и срочная доставка. Возможен монтаж в стойку или индивидуальные конфигурации.
Серия TCPDC: 400–600 Вт
Семейство блоков питания TCPDC было разработано для удовлетворения потребностей рынка недорогих и высоконадежных приложений. TCPDC особенно подходит для критически важных систем в удаленных местах, в тяжелых условиях, с резервированием (N + 1) или с резервным питанием от батареи для бесперебойной работы.
Эта универсальная конструкция оснащена множеством опций, что делает ее особенно подходящей для пользовательских приложений.
Серия TSD-1000: 1000 Вт
Серия преобразователей постоянного тока TSD-1000 обеспечивает регулируемую выходную мощность до 1000 Вт. Прочная конструкция и превосходное качество делают этот преобразователь постоянного тока идеальным для применения в суровых условиях. Доступен в стандартной, модифицированной или полностью индивидуальной конфигурации для промышленного, коммерческого, коммерческого, защищенного и военного применения.
Серия HVDC: Выход 270 В постоянного тока, 1000 Вт
Семейство преобразователей постоянного тока HVDC было разработано для бортового и наземного вспомогательного оборудования военных самолетов. Серия HVDC особенно подходит для критически важных системных испытаний, где требуется выходное напряжение 270 В постоянного тока. Доступен также в стандарте 19″ Конструкции для монтажа в стойку и отдельные блоки могут быть подключены параллельно для повышения уровня мощности.
Серия NTDC: 2000 – 3000 Вт
Серия преобразователей постоянного тока NTDC обеспечивает высокую выходную мощность до 3000 Вт с тщательной регулировкой. Прочная конструкция и превосходное качество делают этот преобразователь постоянного тока высокой мощности идеальным для применения в суровых условиях. Доступен в стандартной, модифицированной или полностью индивидуальной конфигурации для промышленного, коммерческого, коммерческого, защищенного и военного применения.
Серия XTDRSP: 1500 Вт
Преобразователь постоянного тока в постоянный мощностью 1500 Вт серии XTDRSP обеспечивает регулируемую выходную мощность от 1500 Вт. Прочная конструкция и превосходное качество делают этот преобразователь постоянного тока идеальным для применения в суровых условиях. Доступны стандартные, модифицированные или полностью индивидуальные конфигурации для промышленных, коммерческих, коммерческих, защищенных и военных приложений.
Серия XPTCPDC: 400–1000 Вт
Преобразователь постоянного тока в постоянный мощностью 400–1000 Вт серии XPTCPDC обеспечивает регулируемую выходную мощность в диапазоне 400–1000 Вт.
Прочная конструкция и превосходное качество делают этот преобразователь постоянного тока идеальным для применения в суровых условиях. Доступны стандартные, модифицированные или полностью индивидуальные конфигурации для промышленных, коммерческих, коммерческих, защищенных и военных приложений.
Серия XTCPDC-RK: 400 – 1000 Вт
Эти преобразователи постоянного тока с входным напряжением 125 В известны своей выдающейся производительностью, надежностью и экономичностью. Продукты Technology Dynamics Inc. Converter широко используются OEM-производителями и системными интеграторами для различных приложений в области связи, вычислений, хранения данных, бизнес-систем, контрольно-измерительных приборов, контрольно-измерительных приборов и промышленного оборудования.
Серия LTBDC: 150–600 Вт (несколько выходов)
Семейство преобразователей постоянного тока LTBDC было разработано для удовлетворения рынка недорогих и высоконадежных приложений. LTBDC особенно подходит для критически важных систем в удаленных местах, в тяжелых условиях, с резервированием (N + 1) или с резервным питанием от батареи для бесперебойной работы.
Эта универсальная конструкция оснащена множеством опций, что делает ее особенно подходящей для телекоммуникационных приложений.
Серия TDLDC: 600–1000 Вт (несколько выходов)
Семейство блоков питания TDLDC было разработано для удовлетворения рынка недорогих и высоконадежных приложений. TDLDC особенно подходит для критически важных систем в удаленных местах, в тяжелых условиях и с резервированием (N+1). Эта универсальная конструкция оснащена множеством опций, что делает ее особенно подходящей для телекоммуникационных приложений.
Вернуться к началу
Аккумуляторный резервный источник питания постоянного тока — ИБП
Системы электропитания DC-UPS, разработанные компанией Technology Dynamics Inc., предназначены для обеспечения чистым, бесперебойным питанием критически важных нагрузок постоянного тока в случае отключения переменного тока (сетевого электроснабжения). Блок питания DC-UPS обеспечивает резервное питание в течение определенного периода времени в зависимости от нагрузки и емкости аккумулятора.
Системы питания DC-UPS компании Technology Dynamics Inc. доступны в нескольких уровнях мощности и конфигурациях, специально разработанных для конкретного применения.
Серия TCP-BX-BBU: 400–1000 Вт
Серия TCP-BX-BBU представляет собой полнофункциональную систему резервного питания от батарей постоянного тока с внутренними герметичными свинцово-кислотными батареями. Основанная на проверенных в отрасли конструкциях, эта компактная система является прочной, эффективной и идеально подходит для критически важных систем, где время простоя недопустимо. ИБП постоянного тока серии TCP-BX-BBU содержит первичный источник питания, батареи и схему LVBD. Эта комбинация обеспечивает чистое бесперебойное питание критических нагрузок постоянного тока.
Серия TCP-RK-BBU: 400 – 1000 Вт
Серия TCP-RK-BBU представляет собой полнофункциональную систему резервного питания DC-UPS с внутренними герметичными свинцово-кислотными батареями. Основанная на наших проверенных в отрасли конструкциях, эта система монтажа в стойку является прочной, эффективной и идеально подходит для критически важных систем, где время простоя недопустимо.
ИБП DC-UPS серии TCP-RK-BBU содержит первичный источник питания, батареи и схему LVBD. Эта комбинация обеспечивает чистое бесперебойное питание критических нагрузок постоянного тока.
Серия TCP-TC-BBU: 600 – 1000 Вт
Серия TCP-TC-BBU представляет собой полнофункциональную систему резервного питания DC-UPS с внутренними герметичными свинцово-кислотными батареями. Основанная на наших проверенных в отрасли конструкциях, эта система монтажа в стойку является прочной, эффективной и идеально подходит для критически важных систем, где время простоя недопустимо. ИБП DC-UPS серии TCP-TC-BBU содержит первичный источник питания, батареи и схему LVBD. Эта комбинация обеспечивает чистое бесперебойное питание критических нагрузок постоянного тока.
Серия TD-WM-BBU: 400–1500 Вт
Серия TD-WM-BBU представляет собой полнофункциональную систему резервного питания от батарей постоянного тока с внутренними герметичными свинцово-кислотными батареями. Основанный на наших проверенных в отрасли конструкциях, этот настенный блок отличается прочностью, эффективностью и идеально подходит для критически важных систем, где время простоя недопустимо.
ИБП постоянного тока серии TD-WM-BBU содержат первичный источник питания, батареи и схему LVBD. Эта комбинация обеспечивает чистое бесперебойное питание критических нагрузок постоянного тока.
Серия TCP-LP-BBU: 1000–2000 Вт
Серия TCP-LP-BBU представляет собой полнофункциональную систему резервного питания DC-UPS с внутренними герметичными свинцово-кислотными батареями. Основанная на наших проверенных в отрасли конструкциях, эта система монтажа в стойку с возможностью горячей замены является надежной, эффективной и идеально подходит для критически важных систем, где время простоя недопустимо. ИБП DC-UPS серии TCP-LP-BBU содержат первичные источники питания, батареи и схему LVBD. Эта комбинация обеспечивает чистое бесперебойное питание критических нагрузок постоянного тока.
Серия TCP-HP-BBU: 2000–3000 Вт
Серия TCP-HP-BBU представляет собой полнофункциональную систему резервного питания DC-UPS с внутренними герметичными свинцово-кислотными батареями.
Основанная на наших проверенных в отрасли конструкциях, эта система монтажа в стойку является прочной, эффективной и идеально подходит для критически важных систем, где время простоя недопустимо. ИБП DC-UPS серии TCP-HP-BBU содержит первичный источник питания, батареи и схему LVBD. Эта комбинация обеспечивает чистое бесперебойное питание критических нагрузок постоянного тока.
Серия TCP-LVBD: ЗАРЯДНОЕ УСТРОЙСТВО 400–1000 Вт
Серия TCP-LVBD — это компактные высокомощные импульсные источники питания с одним выходом. Этот блок, предназначенный для замены свинцово-кислотных аккумуляторов, доступен в версиях мощностью 400, 600, 800 и 1000 Вт с выходным напряжением от 12 до 48 В постоянного тока. Надежная конструкция делает их идеальными как для коммерческих, так и для суровых промышленных условий. Серия TCP-LVBD доступна в версиях COTS для военных приложений, соответствующих стандарту MIL-STD-810.
Серия TCP-BC: ЗАРЯДНОЕ УСТРОЙСТВО 700 Вт
Серия TCP-BC представляет собой компактный импульсный источник питания высокой мощности с одним выходом.
Предназначенное для зарядки свинцово-кислотных аккумуляторов, это устройство доступно в версиях мощностью 400, 600, 800 и 1000 Вт с выходным напряжением от 12 В до 48 В постоянного тока. Надежная конструкция делает их идеальными как для коммерческих, так и для суровых промышленных условий. Серия TCP-BC доступна в версиях COTS для военных приложений, соответствующих стандарту MIL-STD-810.
Вернуться к началу
Блоки питания с возможностью горячей замены
Technology Dynamics Inc. производит широкий ассортимент блоков питания с возможностью горячей замены мощностью от 1000 Вт до 25 кВт в защищенных конфигурациях для монтажа в стойку с возможностью горячей замены. Горячая замена блока питания Technology Dynamics Inc. предлагает как (N+1) резервную, так и параллельную конфигурации. Доступны стандартные, модифицированные и полностью изготовленные на заказ блоки питания для коммерческого, промышленного и военного применения, где критически важно питание не требуется во время простоя.
Доступны нестандартные конструкции. Свяжитесь с Technology Dynamics Inc., чтобы узнать, что именно вам нужно для блока питания с горячей заменой.
Серия TD RCP-HS: 1000–3000 Вт
Блоки питания серии TD RCP-HS от Technology Dynamics Inc. с горячей заменой обеспечивают непрерывную мощность от 1000 до 3000 Вт в зависимости от количества модулей. Система имеет высоту 1U и оснащена стандартными функциями, что делает ее идеальной для использования в «критических системах», где нельзя допускать простоев. Каждый модуль мощностью 1000 Вт можно снять, пока система активна, если требуется обслуживание одного модуля. Также доступны индивидуальные конфигурации стоек и резервные аккумуляторные системы.
Серия PTCP-HS: 1000–3000 Вт
Блоки питания серии PTCP-HS от Technology Dynamics Inc. с горячей заменой обеспечивают постоянную мощность от 1000 до 3000 Вт в зависимости от количества модулей. Высота системы составляет 2U, и она оснащена стандартными функциями, что делает ее идеальной для использования в «критических системах», где нельзя допускать простоев.
Каждый модуль мощностью 1000 Вт можно снять, пока система активна, если одному модулю требуется обслуживание. Также доступны индивидуальные конфигурации стоек и резервные аккумуляторные системы.
Серия TDL-HS: 1500–4500 Вт
Блоки питания серии TDL-HS от Technology Dynamics Inc. с горячей заменой обеспечивают постоянную мощность от 1500 до 4500 Вт в зависимости от количества модулей. Система имеет высоту 3U и оснащена стандартными функциями, что делает ее идеальной для использования в «критических системах», где нельзя допускать простоев. Каждый модуль мощностью 1500 Вт может быть удален во время работы системы, если требуется обслуживание одного из модулей. Также доступны индивидуальные конфигурации стоек и резервные аккумуляторные системы.
Серия NTDM-HS: 1500–6000 Вт
Блоки питания серии NTDM-HS от Technology Dynamics Inc. с горячей заменой обеспечивают постоянную мощность от 1500 до 6000 Вт в зависимости от выбранной модели. Эта система имеет прочную конструкцию высотой 3U и оснащена стандартными функциями, что делает ее идеальной для использования в «критических системах», где нельзя допускать простоев.
Каждый модуль «горячей замены» можно удалить, пока система активна, если один из модулей нуждается в обслуживании или замене. Также доступны индивидуальные конфигурации стоек и резервные аккумуляторные системы.
Серия NTDR-HS: 6000 – 11 500 Вт
Серия NTDR-HS от Technology Dynamics Inc. предлагает серию сменных стоечных блоков питания высокой мощности 30 В постоянного тока. Идеально подходит для приложений, требующих параллельной мощности до 11,5 кВт в параллельной или резервной конфигурации. Прочная конструкция и превосходное качество делают это устройство идеальным для применения в суровых промышленных и военных условиях. Универсальные по дизайну, эти устройства доступны в модифицированной и полностью индивидуальной конфигурациях.
Серия NTDM-4HS: 1500–12 000 Вт
Блоки питания серии NTDM-4HS от Technology Dynamics Inc. с горячей заменой обеспечивают непрерывную мощность от 1500 до 12 000 Вт в зависимости от количества модулей. Эта система имеет прочную конструкцию высотой 6U и оснащена стандартными функциями, что делает ее идеальной для использования в «критических системах», где нельзя допускать простоев.
Каждый модуль «горячей замены» можно удалить, пока система активна, если один из модулей нуждается в обслуживании или замене. Также доступны индивидуальные конфигурации стоек и резервные аккумуляторные системы.
Серия NTDM-6HS: 1500–18 000 Вт
Блоки питания серии NTDM-6HS от Technology Dynamics Inc. с горячей заменой обеспечивают постоянную мощность от 1500 до 18 000 Вт в зависимости от количества модулей. Система имеет высоту 10U и оснащена стандартными функциями, что делает ее идеальной для использования в «критических системах», где нельзя допускать простоев. Каждый модуль «горячей замены» можно удалить, пока система активна, если требуется обслуживание одного из модулей. Также доступны индивидуальные конфигурации стоек.
Наверх
Готовые коммерческие блоки питания (COTS)
Блоки питания COTS, соответствующие требованиям MIL-STD-810, MIL-STD-1399, MIL-STD-461, MIL-STD-704, MIL-STD-
Компания Technology Dynamics Inc. предлагает полный комплект коммерческих готовых источников питания которые производятся на коммерческой основе, легко доступны и обычно не являются элементами разработки.
Наши блоки питания, если они специально усилены или добавлены дополнительные фильтры электромагнитных помех, могут использоваться в суровых условиях военного применения. Блоки питания
COTS и блоки питания MOTS (модифицированные серийные) отличаются от полностью заказных систем питания, которые разработаны и изготовлены исключительно для конкретного применения.
Кроме того, блоки питания COTS могут использоваться в промышленных системах и приложениях с суровыми условиями эксплуатации, обеспечивая высоконадежные экономичные системы. Основываясь на ваших потребностях, компания Technology Dynamics Inc. постарается предложить продукты COTS в качестве решения для наших клиентов, чтобы обеспечить низкую стоимость единицы продукции и короткие сроки поставки. Если продукты COTS не подходят, мы предложим (MOTS) модифицированные готовые продукты. Если ни COTS, ни Modified-Standard не применимы, Technology Dynamics Inc. имеет обширную библиотеку из более чем 3500 проверенных на практике пользовательских конструкций блоков питания, которые точно соответствуют вашим потребностям.
COTS Блоки питания переменного и постоянного тока
Серия TCP-MIL
- 400–1000 Вт
- Работа в широком диапазоне температур
- Конформное покрытие для жестких условий эксплуатации
Серия PTCP-MIL
- 600–1000 Вт
- Работа в широком диапазоне температур
- Прочный корпус для защиты от ударов и вибрации
Серия TDRSP-1000-MIL
- 1000 Вт
- Низкопрофильный, 1U
- Монтаж в стойку
Серия TDRSP-1500-MIL
- 1500 Вт
- Высокая мощность
- Скорректированный коэффициент мощности
Серия NTDM-MIL
- 2000–3000 Вт
- Показано с разъемами MS
- Доступны версии AC-DC и DC-DC
Серия TDRSP-3000-MIL
- 3000 Вт
- Массовая мощность
- Резервный/параллельный
Серия TRU-MIL
- 5000 Вт
- Двойной вход переменного и постоянного тока
- Для военных транспортных средств
- Соответствует стандарту MIL-STD-461
Серия HPRM-MIL
- 10 000 Вт
- Массовое питание / монтаж в стойку
- Сменные внешние вентиляторы постоянного тока
COTS Варианты преобразователя постоянного тока в постоянный
Серия TCPDC-MIL
- 450–600 Вт
- Преобразователь постоянного тока в постоянный
- Вход 24 В и 48 В постоянного тока
Серия TSD-1000-MIL
- 1000 Вт
- Преобразователь постоянного тока в постоянный 1U
- Широкий диапазон ввода
COTS DC — ИБП (резервная батарея) Опции
Серия TCPRK-BU-MIL
- Резервная батарея постоянного тока — ИБП
- Бортовые аккумуляторы и зарядное устройство
- Нет времени простоя
Серия TCP-BX-MIL
- 400–600 Вт
- Портативный резервный аккумулятор
- Портативный источник постоянного тока – ИБП
Вернуться к началу
Блоки питания для монтажа в стойку/панель
Technology Dynamics Inc.
Блоки питания для монтажа в панель и стойку идеально подходят для всех ваших стоечных приложений. Многие из наших источников питания сконструированы таким образом, что их можно легко установить в соответствии со стандартом или настроить по индивидуальному заказу 19» широкие стойки с высотой панелей конфигураций 1U, 2U и 3U. Блоки питания для монтажа в панель / стойку доступны с входами прерывателя цепи, светодиодными индикаторами, пользовательскими цветами, ручками и десятками других опций, чтобы эти блоки питания соответствовали вашим потребностям.
Свяжитесь с нами по адресу [email protected] для получения дополнительной информации о возможностях монтажа в панель и стойку.
Вернуться к началу
Блоки питания военного назначения
MIL-STD-810, MIL-STD-461, MIL-STD-1399, MIL-STD-901, MIL-STD-704A
Военные источники питания Technology Dynamics Inc. соответствуют или превосходят требования по надежности MIL-SPEC, включая MIL-STD-1399, MIL-STD-461, MIL-STD -810 и другие критические требования.
Используя проверенные на практике технологии, их семейство надежных военных преобразователей энергии используется в суровых условиях, включая убежища, тактические системы, HMMWV, наземную поддержку, бортовые и бортовые приложения. Довольными и постоянными клиентами Technology Dynamic являются Raytheon, Northrop Grumman, Lockheed Martin и Harris Corp., и это лишь некоторые из них.
Technology Dynamics Inc. продолжает поставлять широкий ассортимент модифицированных стандартных, полузаказных и нестандартных военных блоков питания для ВВС, сухопутных войск, флота, береговой охраны и морской пехоты, использующих различные военные спецификации. Их блоки питания обычно разрабатываются в соответствии или соответствуют одной из основных спецификаций входной мощности военных: MIL-STD-704 (ВВС), MIL-STD-1299 (армия) и MIL-STD-1399 (военно-морской флот) и любым своих ревизий. Многие из их блоков питания соответствуют различным требованиям, определенным в MIL-STD-810 (методы испытаний на воздействие окружающей среды), MIL-STD-461 (EMI) и MIL-STD-9.
01 (ударная нагрузка). Каждый блок питания на 100 % проходит обжиг и приемочные испытания, многие из них проходят проверку на воздействие окружающей среды (ESS) на основе конкретных требований программы.
Являясь надежным источником для разработки и производства высоконадежных источников питания MIL Spec, Technology Dynamics Inc. продолжает поставлять широкий спектр источников питания и преобразователей постоянного тока для военных и их субподрядчиков в некоторых из наиболее требовательные приложения.
Для получения дополнительной информации о различных специальных блоках питания военного назначения Technology Dynamic, пожалуйста, свяжитесь с нами по адресу [email protected].
Вернуться к началу
Индивидуальные блоки питания
ПРОЧНЫЕ УСТРОЙСТВА ПИТАНИЯ, СООТВЕТСТВУЮЩИЕ ВАШИМ ТРЕБОВАНИЯМ И, ЧТО ВАЖНЕЕ, РАБОТАЮТ НА ДОЛГОВЕЧНОСТЬ
Компания Dynamics Inc. от нескольких ватт до 75кВт. Их импульсные источники питания переменного тока в постоянный, преобразователи постоянного тока в постоянный и системы DC-UPS пользуются спросом в современных требовательных приложениях.
Каждое устройство отличается прочностью, надежностью и долговечностью благодаря непревзойденному качеству, проверенному на практике. Индивидуальные блоки питания Technology Dynamics Inc. можно найти в широком спектре промышленных, коммерческих и военных приложений. Когда все остальные говорят НЕТ, Technology Dynamics Inc. говорит ДА!
Почему стоит выбрать Technology Dynamics Inc.
Опыт — они знают, как производить прочные, высоконадежные блоки питания, превосходящие конкурентов. Вы работаете один на один с инженерной группой Technology Dynamic. Они находятся в процессе от начала до конца, от проектирования до отгрузки. Вы быстро и эффективно перейдете от концепции к прототипу и производству, и вы будете работать с компанией, расположенной в Соединенных Штатах.
Качество, на которое можно положиться
Technology Dynamics Inc. продолжает производить высококачественные импульсные блоки питания переменного тока в постоянный и преобразователи постоянного тока в постоянный с 1976 года.
