Mpsa92 транзистор характеристики. MPSA92 транзистор: характеристики, применение и аналоги

Каковы основные параметры транзистора MPSA92. Где применяется MPSA92. Какие есть аналоги MPSA92. Как правильно использовать MPSA92 в схемах. На что обратить внимание при работе с MPSA92.

Ключевые характеристики транзистора MPSA92

MPSA92 — это высоковольтный биполярный PNP-транзистор общего назначения. Основные технические параметры этого транзистора:

• Максимальное напряжение коллектор-эмиттер: 300 В
• Максимальное напряжение коллектор-база: 300 В
• Максимальный постоянный ток коллектора: 500 мА
• Максимальная рассеиваемая мощность: 625 мВт
• Коэффициент усиления по току (h21э): 40-250
• Граничная частота коэффициента передачи тока: 50 МГц
• Корпус: TO-92

Высокое пробивное напряжение в сочетании с хорошим усилением тока делает MPSA92 универсальным транзистором для различных применений.

Области применения транзистора MPSA92

Благодаря своим характеристикам транзистор MPSA92 находит широкое применение в различных электронных устройствах и схемах:

• Источники бесперебойного питания
• Высоковольтные импульсные источники питания
• Инверторные схемы
• Бестрансформаторные блоки питания
• Зарядные устройства для аккумуляторов
• Схемы высоковольтной коммутации постоянного тока
• Аудиоусилители
• Телекоммуникационные и компьютерные схемы

MPSA92 особенно хорошо подходит для применений, где требуется коммутация высоких напряжений при относительно небольших токах.

Аналоги и замена транзистора MPSA92

При необходимости замены MPSA92 можно использовать следующие аналоги:

• MPSA93 — полный аналог с немного лучшими характеристиками
• KST92 — SMD-версия MPSA92
• 2SA1371 — японский аналог с похожими параметрами
• NTE288 — американский аналог
• BF421A, BF493 — европейские аналоги

При выборе замены важно сверить основные параметры, особенно максимальное напряжение и ток коллектора. NPN-комплементарной парой для MPSA92 является транзистор MPSA42.

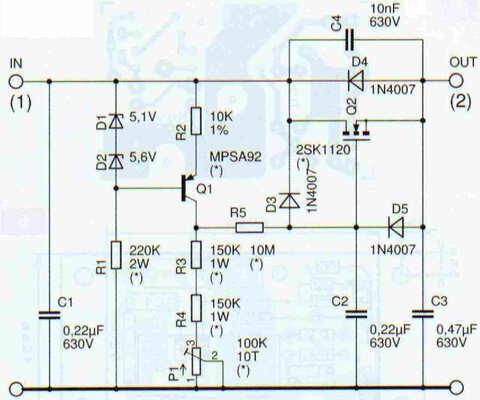

Особенности использования MPSA92 в схемах

При проектировании схем с применением MPSA92 следует учитывать несколько важных моментов:

1. Не превышать максимально допустимое напряжение 300 В между коллектором и эмиттером.
2. Ограничивать ток коллектора до 400-450 мА для долговременной надежной работы.
3. Обеспечивать достаточный теплоотвод при работе на предельных режимах.
4. Учитывать относительно невысокую граничную частоту 50 МГц при использовании в ВЧ-схемах.
5. Правильно рассчитывать цепи смещения для оптимальной работы транзистора.

Соблюдение этих рекомендаций позволит максимально эффективно использовать возможности MPSA92 и обеспечить надежную работу устройства.

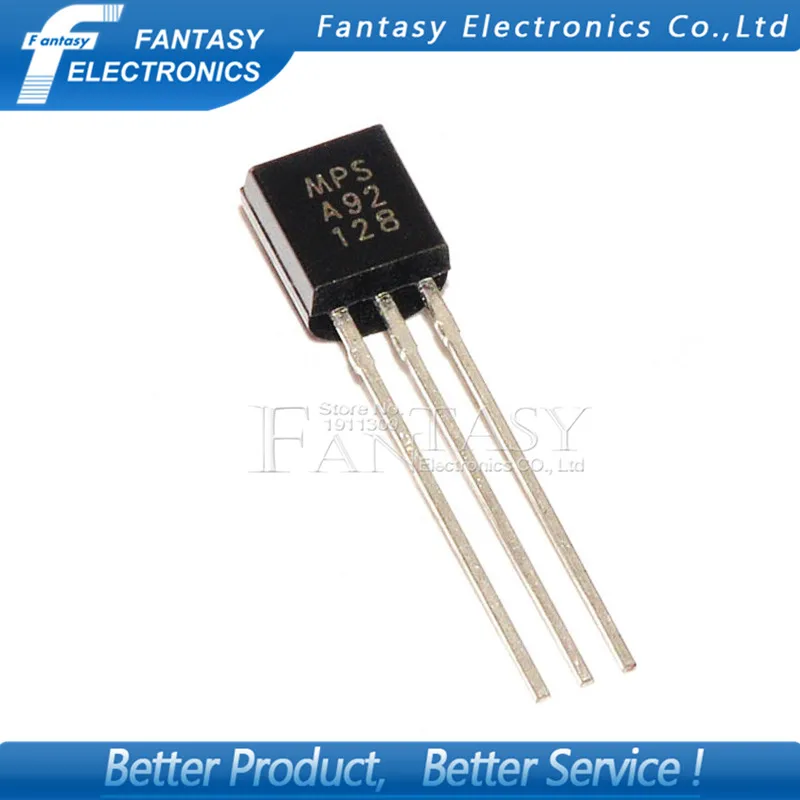

Цоколевка и маркировка транзистора MPSA92

MPSA92 выпускается в пластиковом корпусе TO-92 с тремя выводами. Цоколевка транзистора следующая:

• 1 вывод (слева) — Эмиттер (E)
• 2 вывод (центральный) — База (B)
• 3 вывод (справа) — Коллектор (C)

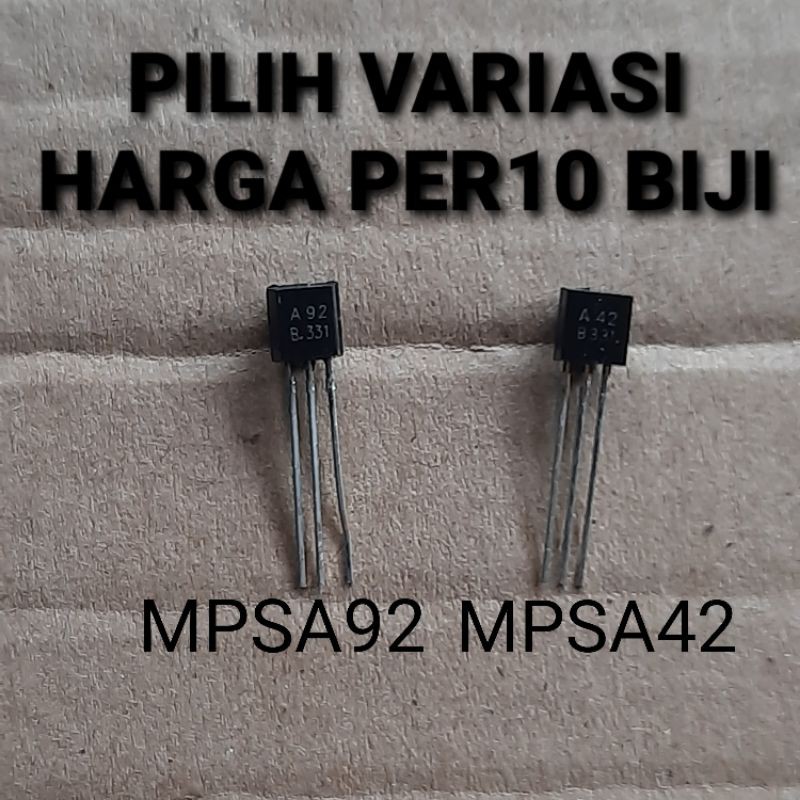

На корпусе транзистора обычно нанесена маркировка «MPSA92» или сокращенное обозначение. При монтаже важно правильно определить выводы, чтобы избежать повреждения компонента и схемы.

Рекомендации по монтажу MPSA92

При монтаже транзистора MPSA92 на печатную плату или в макетную схему следует соблюдать несколько правил:

1. Использовать антистатические меры предосторожности для защиты транзистора от электростатического разряда.
2. Не перегревать выводы при пайке — температура не должна превышать 300°C в течение 10 секунд.
3. Оставлять достаточное пространство вокруг корпуса для охлаждения.
4. При необходимости использовать радиатор для улучшения теплоотвода.
5. Проверять правильность подключения выводов согласно цоколевке.

Аккуратный монтаж и соблюдение температурного режима позволят избежать повреждения транзистора и обеспечат его надежную работу в схеме.

Измерение параметров и проверка исправности MPSA92

Для оценки состояния транзистора MPSA92 и измерения его основных параметров можно выполнить следующие проверки:

• Измерение сопротивления переходов мультиметром в режиме «прозвонки диодов»
• Определение коэффициента усиления по току с помощью специального тестера транзисторов
• Проверка напряжения насыщения коллектор-эмиттер
• Измерение обратных токов утечки коллекторного и эмиттерного переходов

При измерениях важно не превышать предельно допустимые значения напряжений и токов для транзистора. Полученные результаты сравниваются с типовыми значениями из технической документации на MPSA92.

Особенности применения MPSA92 в аудиотехнике

MPSA92 часто используется в схемах аудиоусилителей благодаря хорошим параметрам усиления и низкому уровню шумов. При разработке аудиосхем с этим транзистором следует учитывать несколько моментов:

• Выбирать оптимальный режим работы для минимизации нелинейных искажений
• Использовать соответствующие цепи коррекции для расширения полосы пропускания
• Обеспечивать хорошую фильтрацию питания для снижения уровня помех
• Применять симметричную конструкцию усилительных каскадов
• Учитывать влияние температуры на параметры транзистора

Правильное применение MPSA92 позволяет создавать качественные аудиоусилители с хорошими техническими характеристиками.

8550 транзистор параметры в Находке: 504-товара: бесплатная доставка [перейти]

Партнерская программаПомощь

Находка

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Электротехника

Электротехника

Продукты и напитки

Продукты и напитки

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Вода, газ и тепло

Вода, газ и тепло

Дом и сад

Дом и сад

Все категории

ВходИзбранное

8550 транзистор параметры

Транзистор 2SC8550 Тип: транзистор, Производитель: Без бренда

ПОДРОБНЕЕЕще цены и похожие товары

S8550 2TY транзистор (5 шт. ) SOT23 SMD аналог BC527 схема MPS4354 характеристики цоколевка datasheet С8550

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор PXT8550 Тип: транзистор, Производитель: Без бренда

ПОДРОБНЕЕЕще цены и похожие товары

SS8550, Транзистор PNP 25V, 1.5A, 1W, 200MHz Тип: транзистор

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор PNP биполярный MICRO COMMERCIAL COMPONENTS MMSS8550-H-TP (MMSS8550-H-TP) Тип: транзистор

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор S8550-C TO-92 Тип: транзистор, Производитель: Без бренда

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор КТ898А, 5 штук / Аналоги: BU931ZP, PTC10000, MJ10004, BU9212PFI, BU9302P / n-p-n составные усилительные

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор TIP136, K21-37 Тип: транзистор

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор КТ503Е, 10 штук / Аналоги: 2Т503Е, ZT341, BSS38 / n-p-n усилительные Тип: корпус

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор КТ898А Тип: транзистор

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор КТ829А TO-220 Тип: корпус

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор BUT11AF, K21-36 Тип: транзистор

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор 2SC5248-E, K237-37 Тип: транзистор

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор IRLML6402 (Exxxx), K23-44 Тип: транзистор

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор 2SC2655, K14-51 Тип: транзистор

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор 2SB764, K21-21 Тип: транзистор

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор K20J60U TO247 Тип: транзистор, Производитель: Без бренда

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор 2SC3679, K24-1 Тип: транзистор

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор КТ858А 5шт Тип: транзистор

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор КТ839А Тип: транзистор

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор IRF640 TO-220 Тип: транзистор, Производитель: Без бренда

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор N-MOSFET полевой VISHAY IRFI840GPBF (IRFI840GPBF) Тип: транзистор, Производитель: Vishay

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор полевой IRF640N (CEP640F) Тип: транзистор, Производитель: Без бренда

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор N-MOSFET полевой VISHAY IRL640PBF (IRL640PBF) Тип: транзистор, Производитель: Vishay

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор IRL640 TO220 Тип: транзистор, Производитель: Без бренда

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор N-MOSFET полевой VISHAY IRF840ALPBF (IRF840ALPBF) Тип: транзистор, Производитель: Vishay

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор N-MOSFET полевой VISHAY IRF840PBF (IRF840PBF) Тип: транзистор, Производитель: Vishay

ПОДРОБНЕЕЕще цены и похожие товары

Транзистор N-MOSFET SJ-MOSFET C2 WAYON WMJ26N65C2 (WMJ26N65C2-CYG) Тип: транзистор, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Транзистор КТ521 — DataSheet

Перейти к содержимому

Цоколевка транзистора КТ521



Параметры транзисторов КТ521

Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог		КТ521А		MPSA92
		КТ521Б		MPSA93
Структура			—	p-n-p
Максимально допустимая постоянная рассеиваемая мощность коллектора	PK max,P*K, τ max,P**K, и max	КТ521А	—	625	мВт
		КТ521Б	—	625
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером	fгр, f*h31б, f**h31э, f***max	КТ521А	—	≥50	МГц
		КТ521Б	—	≥50
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера	UКБО проб. , U*КЭR проб., U**КЭО проб.	КТ521А	—	300; 300**	В
		КТ521Б	—	300; 300**
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора	UЭБО проб.,	КТ521А	—	—	В
		КТ521Б	—	—
Максимально допустимый постоянный ток коллектора	IK max, I*К , и max	КТ521А	—	500	мА
		КТ521Б	—	500
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера	IКБО, I*КЭR, I**КЭO	КТ521А	—	—	мкА
		КТ521Б	—	—
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером	h21э,  h*21Э	КТ521А	10 В; 10 мА	≥40
		КТ521Б	10 В; 10 мА	≥40
Емкость коллекторного перехода	cк,  с*12э	КТ521А	5 В	≤6	пФ
		КТ521Б	5 В	≤8
Сопротивление насыщения между коллектором и эмиттером	rКЭ нас,  r*БЭ нас, К**у. р.	КТ521А	—	≤25	Ом, дБ
		КТ521Б	—	≤20
Коэффициент шума транзистора	Кш, r*b, P**вых	КТ521А	—	—	Дб, Ом, Вт
		КТ521Б	—	—
Постоянная времени цепи обратной связи на высокой частоте	τк, t*рас,  t**выкл,  t***пк(нс)	КТ521А	—	—	пс
		КТ521Б	—	—

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

MPSA92 Transistor Pinout, Features, Equivalent & Datasheet

27 октября 2018 — 0 комментариев

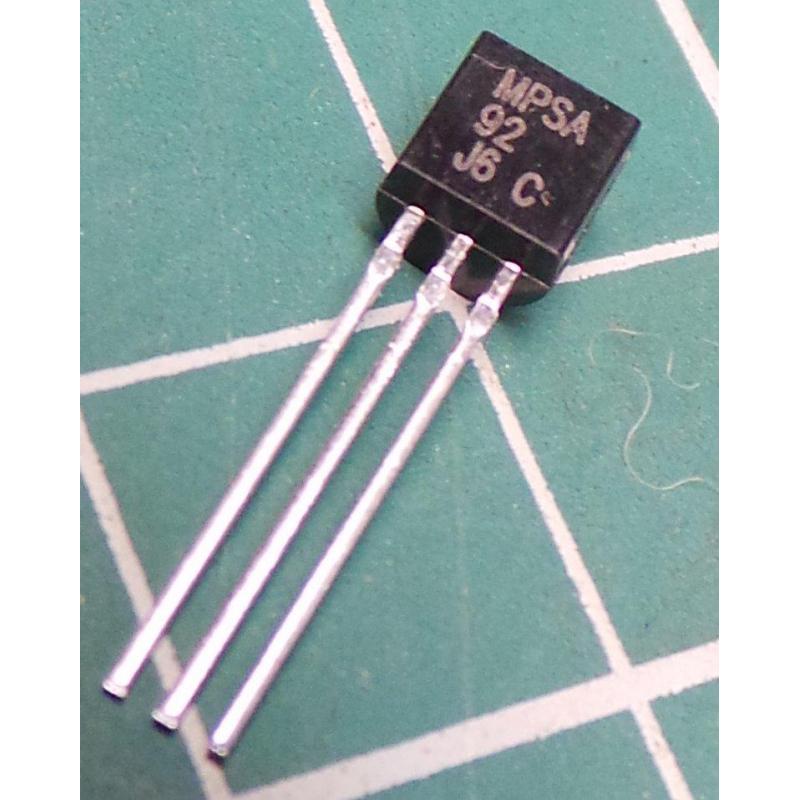

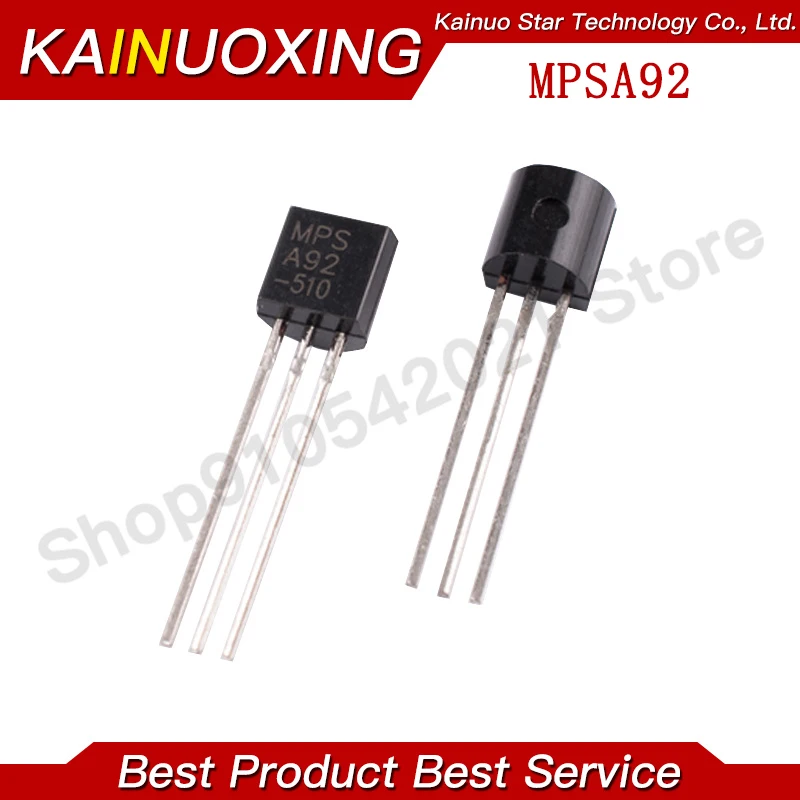

Транзистор MPSA92
Распиновка MPSA92

Конфигурация контактов

Номер контакта	Название контакта	Описание
1	Излучатель	Утечка тока через эмиттер, обычно соединенный с землей
2	Базовый	Управляет смещением транзистора. Используется для включения или выключения транзистора.
3	Коллектор	Ток протекает через коллектор, нормально подключенный к нагрузке



Характеристики

• Высоковольтный PNP-транзистор
• Напряжение коллектор-эмиттер (VCE) 300 В
• Напряжение коллектор-база (VCB) составляет 300 В
• Базовое напряжение эмиттера (VBE) составляет 5 В
• Непрерывный ток коллектора (IC) составляет 500 мА
• Коэффициент усиления по постоянному току (hFE), обычно 40 при IC=10 мА
• Частота перехода 50 МГц
• Доступен в пакете To-92

Примечание. Полную техническую информацию можно найти в техническом описании MPSA92 , приведенном в конце этой страницы.



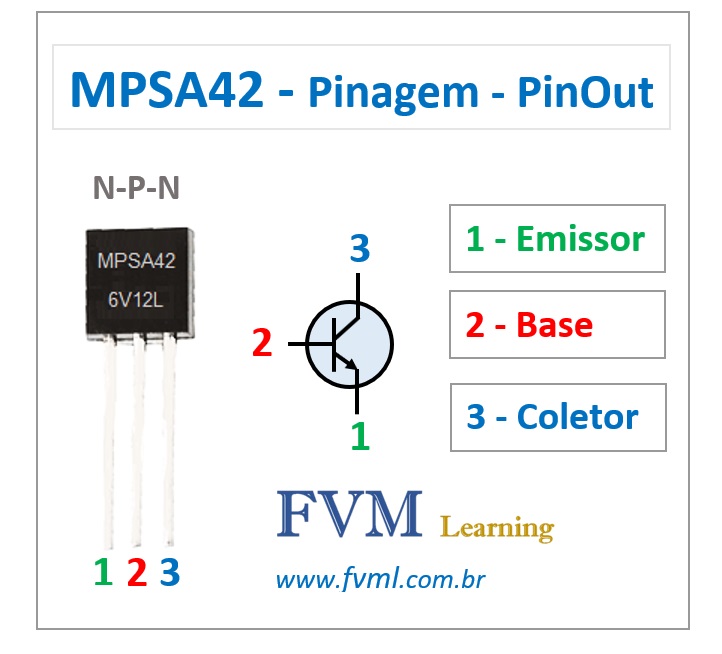

MPSA92 Equivalent NPN Transistor

MPSA42



MPSA92 Equivalent PNP Transistors

MPSA43, NTE288, KST92 (SMD), 2SA1371, 2SC3468



Other PNP Transistors

BD136, SA1943, 2N6107 ,



Обзор транзистора MPSA92

MPSA92 представляет собой высоковольтный транзистор , он может переключать нагрузки до 300 В при очень низком напряжении срабатывания (VBE) всего 5 В, и эта функция делает его подходящим для цифровой электроники, работающей от 5В. Помимо высокого напряжения 300 В, они также имеют хорошую рабочую скорость 50 МГц с низкой выходной емкостью 3 пФ, но компромиссом здесь является низкий коэффициент усиления по току 50 hfe и низкий ток коллектора всего 500 мА.



Применение

• Усилители малой мощности
• Переключение высокого напряжения, слабого тока
• Усилители аудио или других сигналов



2D-модель компонента

Если вы проектируете печатную плату или плату Perf с этим компонентом, следующее изображение из таблицы данных будет полезно, чтобы узнать его тип упаковки и размеры.

Метки

Транзистор PNP

Транзистор высокого напряжения

Распиновка транзистора MPSA92, эквивалент, характеристики, характеристики и другая полезная информация

В этом посте рассказывается о распиновке транзистора MPSA92, эквиваленте, характеристиках, спецификациях и другой полезной информации о том, где использовать этот высоковольтный биполярный транзистор.

Реклама

Реклама



Особенности / Технические характеристики

• Тип упаковки: TO-92 и другие упаковки
• Тип транзистора: PNP
• Максимальный ток коллектора (I _C ): – от 200 мА до -500 мА (см. описание)
• Максимальное напряжение коллектор-эмиттер (В _CE ): – 300 В
• Максимальное напряжение коллектор-база (В _CB ): – 300 В
• Максимальное напряжение эмиттер-база (VEBO): – 5 В
• Максимальное рассеивание коллектора (шт.): 625 мВт
• Максимальная частота перехода (fT): 50 МГц
• Минимальное и максимальное усиление постоянного тока (h _FE ): 25 – 40
• Максимальная температура хранения и рабочая температура должна быть: от -55 до +150 градусов по Цельсию



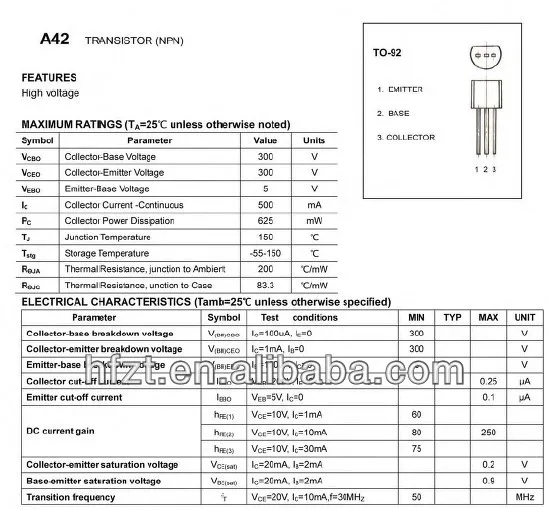

NPN Дополнительный

NPN Дополнительный MPSA92 является MPSA42.



Замена и аналог

MPSA93, BF421A, BF493, 2SA1625, 2SA859, BF692P



Транзистор MPSA92 Объяснение / описание

MPSA92 — это биполярный транзистор PNP общего назначения, специально разработанный для высоковольтных приложений. Транзистор доступен во многих различных корпусах у нескольких производителей, в то время как некоторые другие производят его только в корпусе TO-92. Максимальное напряжение между коллектором и эмиттером транзистора составляет -300 В, что делает этот транзистор уникальным по сравнению с другими биполярными транзисторами общего назначения. Кроме того, максимальный ток коллектора транзистора составляет -200 мА, а некоторые производители выпускают транзисторы с током коллектора до -500 мА. Максимальное рассеивание коллектора 625 мВт также делает его идеальным для использования в целях усиления звука.





Где мы можем его использовать и как использовать

Как упоминалось выше, транзистор MPSA92 предназначен для высоковольтных приложений, поэтому его можно использовать в любых высоковольтных схемах до -300 В. При использовании в качестве переключателя он может управлять нагрузкой от -200 мА до -500 мА, таким образом, он может управлять многими нагрузками в цепях, таких как реле, светодиоды, транзисторы высокой мощности, интегральные схемы и т. д. Помимо этого, его также можно использовать в качестве аудиоусилителя. отдельно или также в каскадах усилителя звука. Максимальная частота перехода 50 МГц, благодаря чему его также можно использовать в радиочастотных приложениях ниже 50 МГц.



Applications

Uninterrupted power supply circuits

High voltage power supply circuits

Inverter circuits

Transformerless power supplies

Battery charger circuits

DC High Voltage Switching

Audio Amplifiers

Telecommunication and computer circuits



Как безопасно работать в цепи в течение длительного времени

Чтобы обеспечить долгосрочную производительность с помощью MPSA92 рекомендуется всегда использовать транзистор как минимум на 20% ниже его максимальных номиналов. Максимальное напряжение между коллектором и эмиттером транзистора составляет -300 В, поэтому не подключайте нагрузку более -240 В.
