Iso распиновка. ISO-распиновка автомагнитолы: полное руководство по подключению

Что такое ISO-разъем автомагнитолы. Как расшифровывается распиновка ISO. Какие бывают типы ISO-разъемов. Как правильно подключить автомагнитолу по ISO-схеме. Какие проблемы могут возникнуть при подключении ISO.

Что такое ISO-разъем автомагнитолы и зачем он нужен

ISO-разъем автомагнитолы — это стандартизированный интерфейс для подключения головного устройства к электрической системе автомобиля. Он был разработан для унификации подключения различных автомагнитол к разным маркам и моделям автомобилей.

Основные преимущества использования ISO-разъема:

• Универсальность — позволяет устанавливать магнитолы разных производителей в большинство современных автомобилей
• Простота подключения — не требует пайки или обрезания проводов
• Возможность быстрой замены магнитолы без повреждения проводки автомобиля
• Стандартизация цветовой маркировки проводов

ISO-разъем состоит из двух 8-контактных колодок — одна для питания и управляющих сигналов, вторая для подключения динамиков. Такая конструкция обеспечивает надежное соединение и исключает ошибки при подключении.

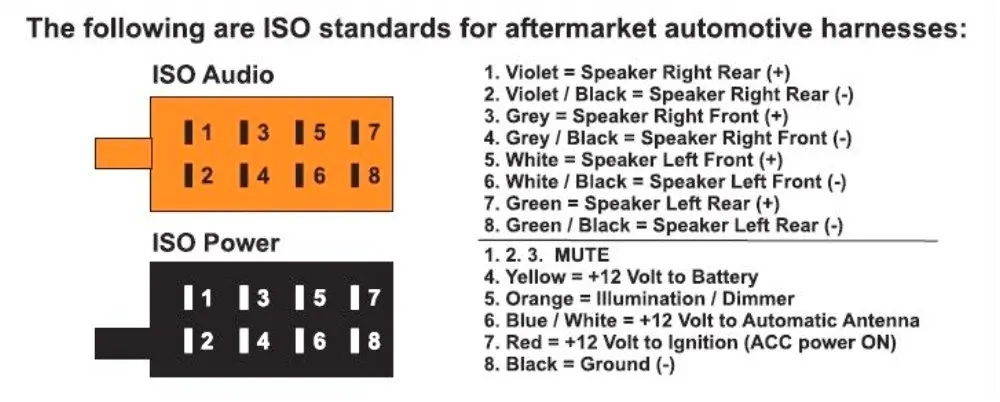

Распиновка ISO-разъема: назначение контактов

Распиновка ISO-разъема определяет назначение каждого из 16 контактов. Рассмотрим подробно, за что отвечает каждый контакт:

Разъем A (питание):

1. Не используется
2. Не используется
3. Не используется
4. Постоянный плюс (+12В)
5. Питание антенны
6. Подсветка
7. Зажигание (+12В)
8. Масса

Разъем B (динамики):

1. Правый задний (+)
2. Правый задний (-)
3. Правый передний (+)
4. Правый передний (-)
5. Левый передний (+)
6. Левый передний (-)
7. Левый задний (+)
8. Левый задний (-)

Такая стандартизация позволяет без проблем подключать большинство автомагнитол к штатной проводке автомобиля.

Типы ISO-разъемов: в чем различия

Существует несколько разновидностей ISO-разъемов, которые отличаются по конструкции и назначению дополнительных контактов:

Стандартный ISO

Базовый 16-контактный разъем, описанный выше. Подходит для большинства автомобилей и магнитол.

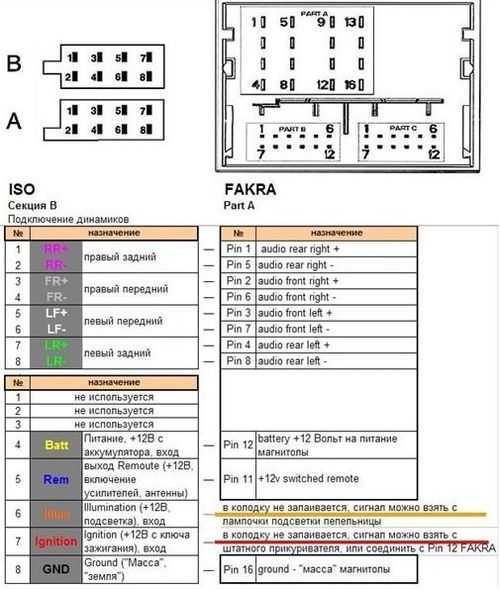

ISO 10487

Расширенная версия с дополнительным 20-контактным разъемом для подключения мультимедийных функций. Используется в современных головных устройствах с навигацией, камерой заднего вида и т.д.

Quadlock

Фирменный разъем концерна VAG (Volkswagen, Audi, Skoda, Seat). Имеет дополнительные контакты для подключения шины CAN и других специфических функций автомобилей этих марок.

MOST

Оптоволоконный интерфейс, используемый в некоторых премиальных автомобилях для передачи аудио и видео сигналов высокого качества.

При выборе магнитолы важно учитывать тип разъема, используемого в конкретном автомобиле, чтобы обеспечить совместимость.

Как правильно подключить автомагнитолу по ISO-схеме

Подключение автомагнитолы с использованием ISO-разъема обычно не вызывает сложностей, но требует внимательности. Вот пошаговая инструкция:

1. Отключите аккумулятор автомобиля
2. Извлеките старую магнитолу из приборной панели
3. Найдите ISO-разъем в проводке автомобиля
4. Подключите соответствующий переходник, если разъемы не совпадают
5. Соедините разъемы магнитолы и автомобиля
6. Подключите антенну
7. Установите магнитолу в штатное место
8. Подключите аккумулятор и проверьте работу устройства

При подключении важно соблюдать цветовую маркировку проводов и не перепутать разъемы питания и динамиков.

Проблемы при подключении ISO: как их решить

Несмотря на кажущуюся простоту, при подключении автомагнитолы через ISO-разъем могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:

Магнитола не включается

Возможные причины:

• Перепутаны провода питания
• Неисправен предохранитель
• Нет сигнала на проводе зажигания

Решение: проверьте правильность подключения проводов питания, замените предохранитель, проверьте наличие напряжения на соответствующих контактах.

Нет звука в динамиках

Возможные причины:

• Неправильно подключены провода динамиков
• Активирована функция отключения звука (MUTE)
• Установлен минимальный уровень громкости

Решение: проверьте правильность подключения проводов динамиков, отключите функцию MUTE, увеличьте громкость.

Не работает подсветка

Возможные причины:

• Не подключен провод подсветки
• Перегорел предохранитель подсветки в автомобиле

Решение: проверьте подключение провода подсветки, замените предохранитель в блоке предохранителей автомобиля.

Альтернативы ISO-разъему: когда они необходимы

Хотя ISO-разъем является стандартом для большинства автомобилей, существуют ситуации, когда может потребоваться альтернативный способ подключения:

Старые автомобили

В автомобилях, выпущенных до середины 1990-х годов, часто отсутствует стандартный ISO-разъем. В таких случаях может потребоваться прямое подключение проводов или использование специальных переходников.

Нестандартные системы

Некоторые производители используют собственные разъемы или протоколы связи. Например, автомобили Mercedes-Benz часто требуют специальных адаптеров для подключения нештатных магнитол.

Расширенные функции

При установке современных мультимедийных систем с расширенным функционалом (навигация, камеры кругового обзора, интеграция с бортовыми системами) может потребоваться дополнительное подключение помимо стандартного ISO-разъема.

В таких случаях рекомендуется обратиться к специалистам или использовать специализированные установочные комплекты для конкретной модели автомобиля.

Будущее автомобильных аудиосистем: что придет на смену ISO

Технологии автомобильных аудиосистем постоянно развиваются, и уже сейчас можно наблюдать тенденции, которые могут привести к изменению стандартов подключения:

Цифровые интерфейсы

Переход на полностью цифровые интерфейсы, такие как MOST или Ethernet, позволит передавать больше данных и упростит интеграцию различных систем автомобиля.

Беспроводные технологии

Развитие беспроводных протоколов может привести к отказу от физических разъемов в пользу Wi-Fi или Bluetooth соединений для передачи аудио и управляющих сигналов.

Интеграция с мобильными устройствами

Технологии типа Apple CarPlay и Android Auto уже сейчас позволяют использовать смартфон в качестве основного интерфейса автомобильной мультимедиа системы, что может привести к изменению концепции головных устройств.

Унификация стандартов

Возможно появление нового универсального стандарта, который заменит существующие разрозненные решения и упростит интеграцию автомобильной электроники разных производителей.

Несмотря на эти тенденции, ISO-разъем, вероятно, еще долго будет оставаться актуальным для большинства автомобилей, особенно в сегменте бюджетных и среднеценовых моделей.

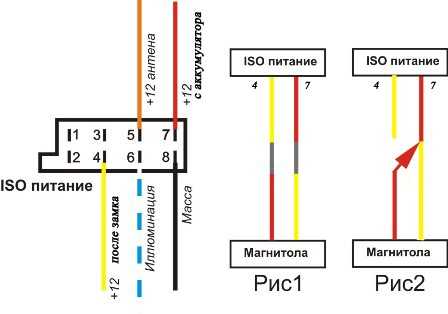

Распиновка ISO разъема автомагнитолы

Введение стандартов на разъём автомобильной магнитолы, получивший название ISO разъём позволило владельцев автмообилей менять автомагнитолы разных производителей, при этом не прибегнув к отрезанию и кодлюченю проводо в соответствии со схемой каждого определённого производителя. Но при замене старой магнитолы, всё же может пригодиться распиновка ISO разъёма автомобильно магнитолы, и сейчас мы её подробно разберём.

Внешне разъём стандарта ISO выглядит как примоугольный разъём с восемью контактами. И таких разъёмов два штуки, один разъём нужен для питания магнитолы, вывода REM-провода, питания антенны и прочего, а второй для подключени динамиков.

По следующей иллюстрации проведём подробное описание назначения каждого контакта:

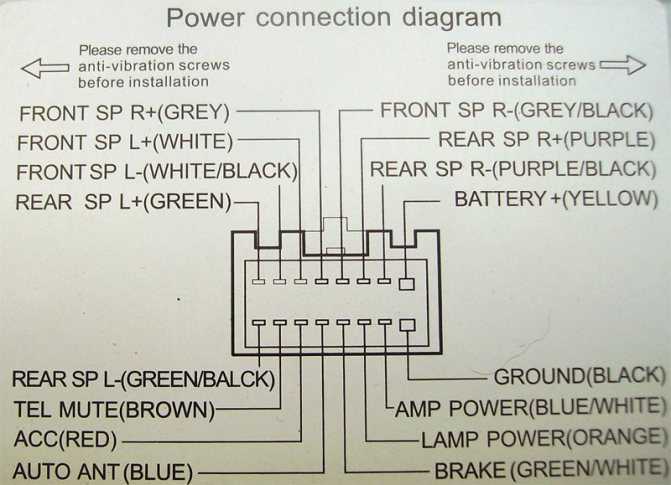

Что такое ISO ?

Немного теории: распиновка ISO разъема магнитолы – это определение по функциональности контактов в штекерах, в соответствие с их нумерацией. ISO разъем магнитолы – это разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным нормам.

Каждый из этих разъёмов выполнен как восьмиконтактный прямоугольный штекер, иногда же их объединяют в один корпус.

При попытке самостоятельно заменить, к примеру, авто проигрыватель от Pioneer на JVC, владельцы автомобилей сталкиваются с ситуацией, когда провода в штекере перепутаны или даже не подходят по формам разъемов. Для того, чтобы решить этот вопрос, надо купить iso штекер, который продаётся в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы согласно схеме.

Pin extractor. Извлекаем Pin’ы из разъемов

• Цена: $2,42

• Перейти в магазин

В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о наборе Pin экстракторов (не знаю как более правильно обозвать эти штуки), заказанных мною на eBay. Было это давно, но ввиду неблагоприятных погодных условий, руки до их практического тестирования дошли у меня совсем недавно.

Так как мне периодически приходится ковыряться в проводке авто и извлечением/установкой обратно в колодки пинов заниматься приходится периодически, то о покупке чего-то подобного я размышлял давно. Конечно, можно было бы продолжать пользоваться парой булавок, но это, скажу я вам, занятие для мазахистов. Особенно если приходится извлекать пин из разъема, расположенного в не самом удобно месте.

Посылка была отправлена с треком, отслеживающимся по территории Китая, вся информация по нему доступна для просмотра по этой ссылке.

Пришли экстракторы в обычном полиэтиленовом пакетике.

В продаже есть несколько вариаций: можно купить 3 штуки, можно 8 штук, а можно 11. Я выбрал последний вариант, так как никогда не знаешь какой провод придется выдергивать из пластиковой обоймы.

Все экстракторы были соединены между собой скруткой, кольцо также было в комплекте. Почему было не одень их на него — загадка.

В комплекте имеются экстракторы трех различных типов: четыре штуки для пинов с одним фиксатором, четыре штуки для пинов с двумя фиксаторами и три штуки для круглых пинов. В общем, варианты на все случаи жизни. Выглядят они следующим образом:

К качеству изготовления претензий особых нет. Металл достаточно твердый, во время работы не гнется. Но если задаться целью, то тоненькие «иголки» можно без проблем согнуть в ручную. Но так как особой нагрузки во время использования по назначению на них не приходится, то проблем с этим быть не должно. Кольца покрыты чем-то черным, не то пластиком, не то резиной. Покрытие в меру мягкое, не скользит в руках. Одел все экстракторы на одно комплектное кольцо и понял, что так делать нельзя. Из кольца получился щетинистый ёж, который толком в руки не взять.

Теперь о размерах: 1. экстракторы для пинов с одним фиксатором (ширина «иглы»): 0,8 мм., 1 мм., 1,2 мм. и 1,4 мм.; 2. экстракторы для пинов с двумя фиксаторами (расстояние между «иглами»): 2 мм., 3 мм., 4,5 мм. и 6 мм.; 3. круглые экстракторы (диаметр): 2 мм., 2,6 мм. и 3,2 мм.

В общем, ни одна колодка не устоит
