Устройство и принцип работы переключателя печки ВАЗ 2109

Переключатель печки на ВАЗ 2109 представляет собой важный элемент системы отопления салона автомобиля. Он позволяет регулировать скорость вращения вентилятора отопителя и тем самым интенсивность подачи теплого воздуха.

Конструктивно переключатель печки ВАЗ 2109 выполнен в виде круглой ручки, установленной на панели приборов. Внутри переключателя находится контактная группа, обеспечивающая коммутацию электрических цепей.

Основные элементы переключателя:

  • Корпус
  • Ручка управления
  • Контактная группа
  • Крепежные элементы
  • Разъем для подключения проводки

Переключатель имеет 4 положения:

  1. Выключено
  2. 1-я скорость вентилятора
  3. 2-я скорость вентилятора
  4. 3-я (максимальная) скорость вентилятора

При вращении ручки происходит замыкание соответствующих контактов, и на электродвигатель вентилятора подается напряжение через дополнительный резистор. Этот резистор установлен на корпусе электродвигателя и обеспечивает ступенчатое изменение скорости вращения.


Схема подключения переключателя печки ВАЗ 2109

Для правильной работы переключателя печки важно знать схему его подключения в электрической системе автомобиля ВАЗ 2109. Основные элементы схемы включают:

  • Источник питания (аккумулятор)
  • Предохранитель F7
  • Переключатель печки
  • Дополнительный резистор
  • Электродвигатель вентилятора отопителя

Питание на переключатель подается с монтажного блока через предохранитель F7 по желто-синему проводу. От переключателя идут провода к дополнительному резистору и электродвигателю вентилятора. При включении разных скоростей задействуются различные секции резистора, что изменяет сопротивление в цепи и скорость вращения вентилятора.

Возможные неисправности переключателя печки ВАЗ 2109

Как и любой механический элемент, переключатель печки ВАЗ 2109 может выходить из строя. Основные неисправности связаны с нарушением электрических контактов внутри переключателя.

Характерные признаки неисправности переключателя:

  • Вентилятор печки не включается вообще
  • Работает только на одной или двух скоростях
  • Печка греет слабо или не греет совсем
  • Нет регулировки скорости вентилятора

Если вы столкнулись с подобными симптомами, стоит проверить исправность переключателя печки. Как это сделать самостоятельно?


Как проверить исправность переключателя печки ВАЗ 2109

Для диагностики переключателя печки ВАЗ 2109 можно воспользоваться простым методом:

  1. Включите зажигание автомобиля
  2. Снимите колодку проводов с переключателя
  3. С помощью отрезка провода замкните контакты в колодке согласно схеме
  4. Если вентилятор заработает, значит проблема в самом переключателе
  5. Если не заработает — проверьте исправность предохранителя, проводки и электродвигателя

Такая проверка позволит локализовать неисправность и понять, требуется ли замена переключателя или проблема в других элементах системы отопления.

Замена переключателя печки ВАЗ 2109

Если диагностика показала неисправность самого переключателя, его необходимо заменить. Процедура замены переключателя печки на ВАЗ 2109 достаточно проста и может быть выполнена самостоятельно.

Порядок замены переключателя:

  1. Отсоедините клемму аккумулятора
  2. Снимите накладку панели приборов
  3. Отсоедините разъем от переключателя
  4. Открутите гайку крепления и извлеките переключатель
  5. Установите новый переключатель в обратном порядке
  6. Подключите аккумулятор и проверьте работу

При замене важно приобрести переключатель, подходящий именно для вашей модели ВАЗ 2109. Использование неоригинальных запчастей может привести к проблемам с подключением или нестабильной работе.


Профилактика неисправностей переключателя печки

Чтобы избежать частых поломок переключателя печки ВАЗ 2109, рекомендуется проводить профилактические мероприятия:

  • Регулярно проверяйте состояние контактов переключателя
  • Очищайте переключатель от пыли и грязи
  • Не прикладывайте чрезмерных усилий при переключении
  • Своевременно заменяйте изношенные детали
  • Используйте качественные смазочные материалы для подвижных частей

Соблюдение этих простых правил поможет продлить срок службы переключателя печки и обеспечит комфортную температуру в салоне вашего ВАЗ 2109 в любое время года.

Альтернативные варианты переключателей для ВАЗ 2109

Помимо оригинального переключателя печки, для ВАЗ 2109 существуют альтернативные варианты от сторонних производителей. Они могут отличаться дизайном, функциональностью или ценой.

Популярные альтернативы включают:

  • Переключатели с подсветкой
  • Модели с большим количеством скоростей
  • Переключатели с электронным управлением
  • Комбинированные блоки управления климатом

При выборе альтернативного переключателя важно учитывать совместимость с электрической системой вашего автомобиля и возможность установки без серьезных доработок.


Влияние неисправности переключателя на работу системы отопления

Неисправный переключатель печки может существенно повлиять на эффективность работы всей системы отопления ВАЗ 2109. Каковы возможные последствия?

  • Отсутствие регулировки температуры в салоне
  • Повышенный расход топлива из-за постоянной работы вентилятора
  • Быстрый разряд аккумулятора при неконтролируемой работе печки
  • Перегрев электродвигателя вентилятора
  • Дискомфорт для водителя и пассажиров

Своевременная диагностика и ремонт переключателя печки позволят избежать этих проблем и обеспечат комфортную эксплуатацию автомобиля в любых погодных условиях.

Часто задаваемые вопросы о переключателе печки ВАЗ 2109

Можно ли отремонтировать переключатель самостоятельно?

В некоторых случаях ремонт возможен. Часто проблема заключается в загрязнении или окислении контактов. Их можно попробовать очистить мелкой наждачной бумагой. Однако если повреждены внутренние элементы, лучше заменить переключатель целиком.

Сколько стоит новый переключатель печки для ВАЗ 2109?

Цена может варьироваться в зависимости от производителя и комплектации. Оригинальные переключатели обычно стоят от 500 до 1000 рублей. Альтернативные варианты можно найти и дешевле, но их качество может быть ниже.


Как часто нужно менять переключатель печки?

При бережной эксплуатации переключатель может прослужить весь срок службы автомобиля. Однако в среднем его ресурс составляет около 5-7 лет. Многое зависит от условий эксплуатации и качества самого переключателя.

Заключение

Переключатель печки — важный элемент системы отопления ВАЗ 2109, обеспечивающий комфорт в салоне автомобиля. Понимание его устройства, принципа работы и возможных неисправностей поможет вам своевременно выявлять и устранять проблемы. Регулярное обслуживание и правильная эксплуатация позволят продлить срок службы переключателя и обеспечат надежную работу системы отопления вашего ВАЗ 2109.


Переключатель электродвигателя «печки» ВАЗ 2108, 2109

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях электродвигатель вентилятора отопителя («печки») включается переключателем, расположенным на панели приборов.

В случае его неисправности электродвигатель вентилятора не включается вовсе, либо работает всего на одной или двух скоростях. «Печка» в таком случае не греет, или греет, но слабо. Для точной и быстрой самостоятельной диагностики неисправности отопителя нужно знать и понимать что представляет собой его переключатель и как он работает.

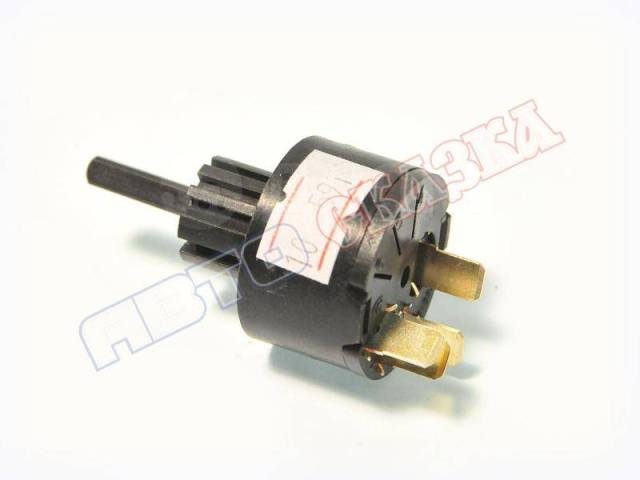

Переключатель скоростей электродвигателя «печки» ВАЗ 2108, 2109, 21099

1. Что представляет собой переключатель скоростей «печки» ВАЗ 2108, 2109, 21099?

Переключатель электродвигателя отопителя представляет собой круглую «крутилку», расположенную на панели приборов автомобиля. С задней части к переключателю пристыковывается колодка проводов. Позиций у переключателя всего четыре: выключено, 1-я скорость, 2-я скорость, 3-я (самая большая) скорость.

2. Как работает переключатель «печки»?

Напряжение подается на вывод «+» переключателя с монтажного блока через предохранитель F7 (желто-синий провод колодки проводов). Водитель вращая рукоятку переключателя последовательно соединяет плюсовой контакт с контактами скоростей. Напряжение подается на дополнительный резистор, установленный на корпусе электродвигателя и далее на сам электродвигатель.

В дополнительном резисторе имеется две спирали сопротивления. Если задействованы обе — это первая скорость (сопротивление высокое), если одна — вторая (сопротивление поменьше), если не задействованы вовсе — третья (сопротивление отсутствует).

3. Схема включения электродвигателя вентилятора отопителя салона ВАЗ 2108, 2109, 21099.
Схема подключения электродвигателя вентилятора отопителя («печки») автомобилей ВАЗ 2108, 2109, 21099

Подробнее: «Схема включения электродвигателя вентилятора отопителя («печки») автомобилей ВАЗ 2108, 2109, 21099″.

4. Неисправности переключателя отопителя «печки».

— Электрический ток не поступает на переключатель

Электродвигатель вентилятора не включается вовсе несмотря на вращение ручки переключателя. Необходимо по схеме проверить предохранитель и провода, идущие к переключателю.

— Контакты внутри переключателя не замыкаются

Электродвигатель не работает или работает на одной (двух) скоростях. Включаем зажигание. Снимаем колодку проводов с переключателя и по схеме замыкаем отрезком провода выводы проводов  в колодке с выводом желто-синего провода. Если неисправность пропала, неисправен переключатель, если осталась, неисправен дополнительный резистор либо сам электродвигатель.

Примечания и дополнения

Контакты переключателя электродвигателя вентилятора отопителя салона ВАЗ 2108, 2109, 21099.

Контакты переключателя печки ВАЗ 2108, 2109, 21099
Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Как снять электродвигатель вентилятора отопителя («печки») ВАЗ 2108, 2109, 21099

— Не работает «печка» ВАЗ 2108, 2109, 21099

— Течет кран отопителя («печки») автомобилей ВАЗ 2108, 2109, 21099

— Переключатель наружного освещения автомобилей ВАЗ 2108, 2109, 21099

— Перегорает предохранитель, причины неисправности

— Дополнительный резистор электродвигателя «печки» ВАЗ 2109

Подписывайтесь на нас!

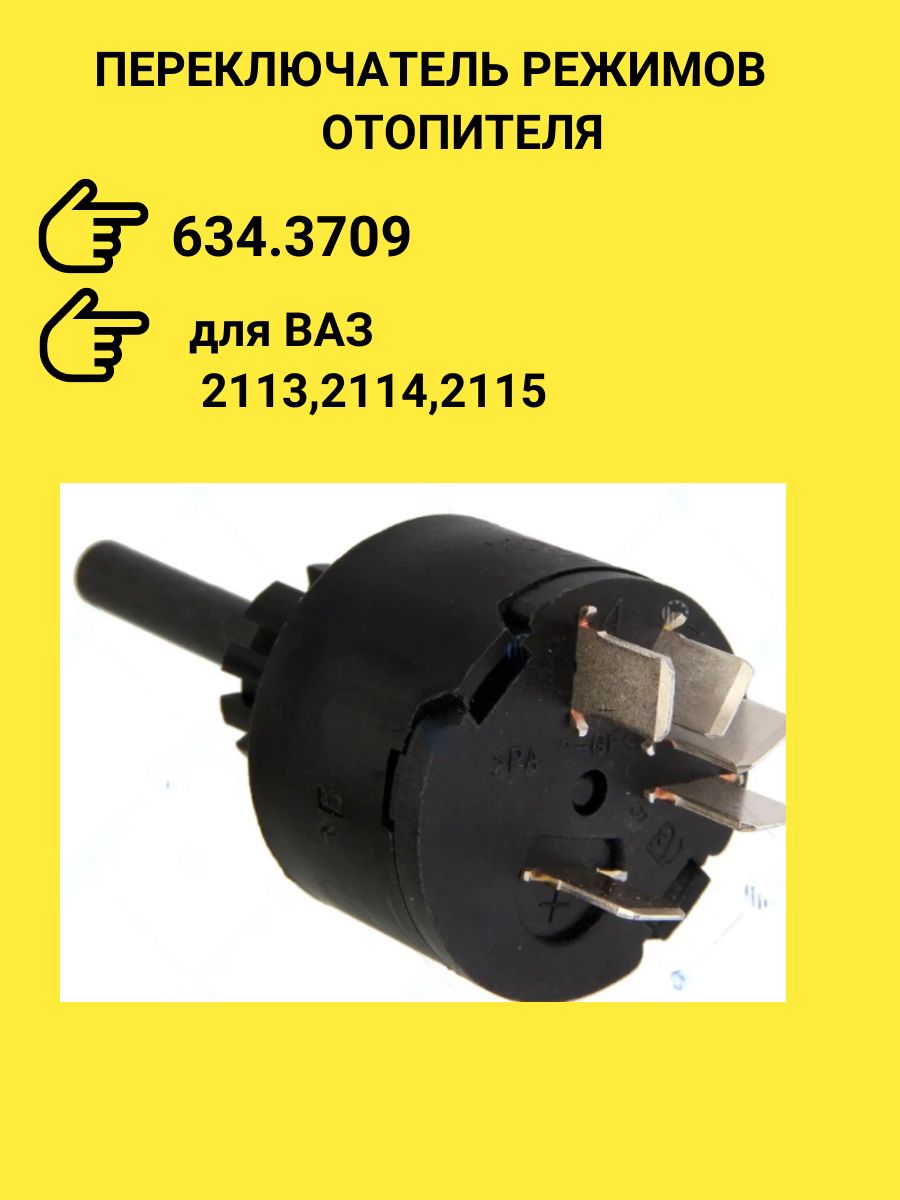

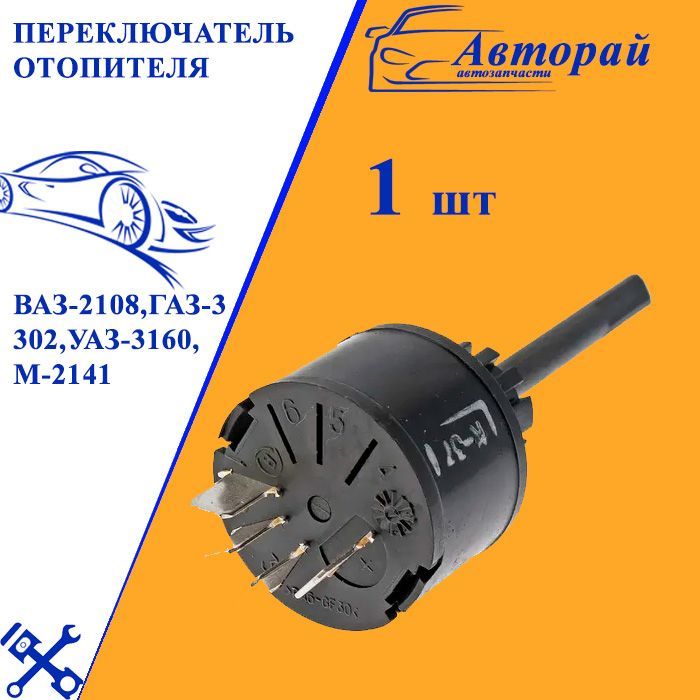

Переключатель вентилятора отопителя с установочным комплектом РемКом на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115
