Двухканальный операционный усилитель L272M: характеристики, применение и схемы включения

В данной схеме один из каналов L272M используется как неинвертирующий усилитель. Основные элементы схемы:

• Входной сигнал подается на неинвертирующий вход (вывод 3 для ОУ1)
• Выходной сигнал снимается с вывода 1
• Резистор обратной связи подключен между выходом и инвертирующим входом (вывод 2)
• Питание подается на выводы 8 (+Vs) и 4 (GND)

Коэффициент усиления в данной схеме определяется отношением резисторов обратной связи. При необходимости можно использовать оба канала L272M для построения стереофонического усилителя.

Особенности работы с L272M

При использовании L272M следует учитывать некоторые особенности данной микросхемы:

1. Необходимость теплоотвода при работе с большими токами. При выходном токе более 100-200 мА рекомендуется использовать радиатор для отвода тепла от корпуса микросхемы.
2. Возможность самовозбуждения при большом коэффициенте усиления. Для предотвращения этого эффекта рекомендуется использовать корректирующие RC-цепочки.
3. Чувствительность к помехам по цепям питания. Рекомендуется использовать качественную фильтрацию напряжения питания.
4. Ограничение по скорости нарастания выходного напряжения. При работе с высокочастотными сигналами это может приводить к искажениям.

Учет этих особенностей позволит обеспечить стабильную и надежную работу устройств на основе L272M.

Сравнение L272M с аналогами

Рассмотрим, как L272M соотносится с некоторыми аналогичными микросхемами:

Как видно из сравнения, основным преимуществом L272M является высокий выходной ток, что делает ее оптимальным выбором для работы с низкоомными нагрузками.

Рекомендации по монтажу и использованию L272M

Для обеспечения надежной работы устройств на основе L272M рекомендуется соблюдать следующие правила:

• Использовать качественные печатные платы с хорошей металлизацией и достаточной шириной дорожек питания
• Размещать блокировочные конденсаторы по цепям питания как можно ближе к выводам микросхемы
• При необходимости применять внешний теплоотвод, обеспечивая хороший тепловой контакт с корпусом микросхемы
• Избегать длинных проводников в цепях обратной связи для уменьшения вероятности самовозбуждения
• Использовать экранирование чувствительных цепей для защиты от внешних помех

Соблюдение этих рекомендаций позволит максимально эффективно использовать возможности L272M и обеспечить стабильную работу устройства в целом.

L272m схема включения

Миниатюрный двухканальный усилитель, по виду напоминающий USB флеш-накопитель в просторечии — флешка , может быть полезен при проверке акустической системы от звуковой карты ПК или для громкоговорящего воспроизведения музыки или речи, когда под рукой не оказывается усилителя хотя бы небольшой мощности. В остальных случаях полезно встраивать УМЗЧ необходимой мощности непосредственно в АС, тем самым иметь возможность оптимально согласовать усилитель и громкоговоритель. Предлагаю два варианта усилителя. Оба варианта оборудованы USB-вил-кой для питания, гнёздами под «мини-джек» для подключения громкоговорителей, штекерами «мини-джек» для подачи входного сигнала 34 со звуковой карты ПК. Внешне они напоминают USB-флеш-накопитель.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• 20 шт./лот G24102MK-R SOP24 сетевой фильтр трансформатор G24102MK SMD24 24102 24102 м
• Кран трехпроходной 1/2 Ledeme L272 от компании Пиралл-НН, ООО в Нижнем Новгороде
• Easyelectronics.ru
• Объявление
• Vectra Club Russia
• Оформление основной надписи и перечня элементов
• Объявление

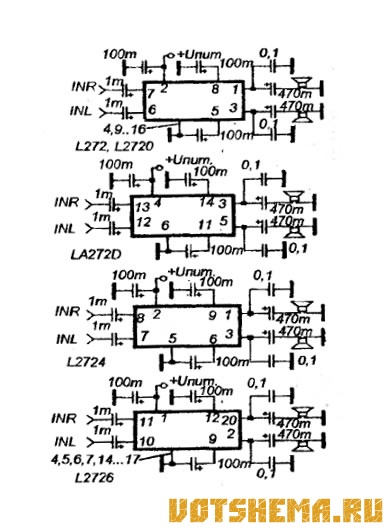

• Схемы стерео УНЧ на микросхемах L272, L2724, L2726 (2-9В, 650мВт)
