Подключение трансформатора напряжения 10 кв. Трансформаторы напряжения 6-10 кВ: принцип работы, виды, применение

Что такое трансформатор напряжения. Для чего применяются трансформаторы напряжения 6-10 кВ. Каковы основные виды и конструкции трансформаторов напряжения. Как правильно подключить и эксплуатировать трансформатор напряжения.

Что такое трансформатор напряжения и зачем он нужен

Трансформатор напряжения — это электромагнитное устройство, предназначенное для преобразования высокого напряжения в низкое стандартизированное значение, как правило 100 В или 100/√3 В. Основные функции трансформатора напряжения:

• Понижение высокого напряжения до безопасного уровня для питания измерительных приборов и устройств релейной защиты
• Гальваническая развязка первичных цепей высокого напряжения и вторичных цепей низкого напряжения
• Обеспечение высокой точности измерений напряжения в высоковольтных сетях

Трансформаторы напряжения 6-10 кВ широко применяются в распределительных устройствах подстанций и электростанций для контроля и измерения напряжения, а также для питания цепей релейной защиты и автоматики.

Принцип действия трансформатора напряжения

Принцип работы трансформатора напряжения основан на явлении электромагнитной индукции. Основные элементы конструкции:

• Магнитопровод из электротехнической стали
• Первичная обмотка, подключаемая к сети высокого напряжения
• Вторичная обмотка, к которой подключаются измерительные приборы

Переменный ток в первичной обмотке создает переменный магнитный поток в магнитопроводе. Этот поток индуцирует ЭДС во вторичной обмотке. Отношение числа витков обмоток определяет коэффициент трансформации напряжения.

Основные виды трансформаторов напряжения 6-10 кВ

По конструкции и исполнению выделяют следующие основные типы трансформаторов напряжения на 6-10 кВ:

Масляные трансформаторы напряжения

Имеют обмотки, погруженные в трансформаторное масло. Обеспечивают хорошую изоляцию и охлаждение. Основные типы:

• НОМ — однофазные масляные
• НТМИ — трехфазные масляные
• НТМК — трехфазные масляные в компактном исполнении

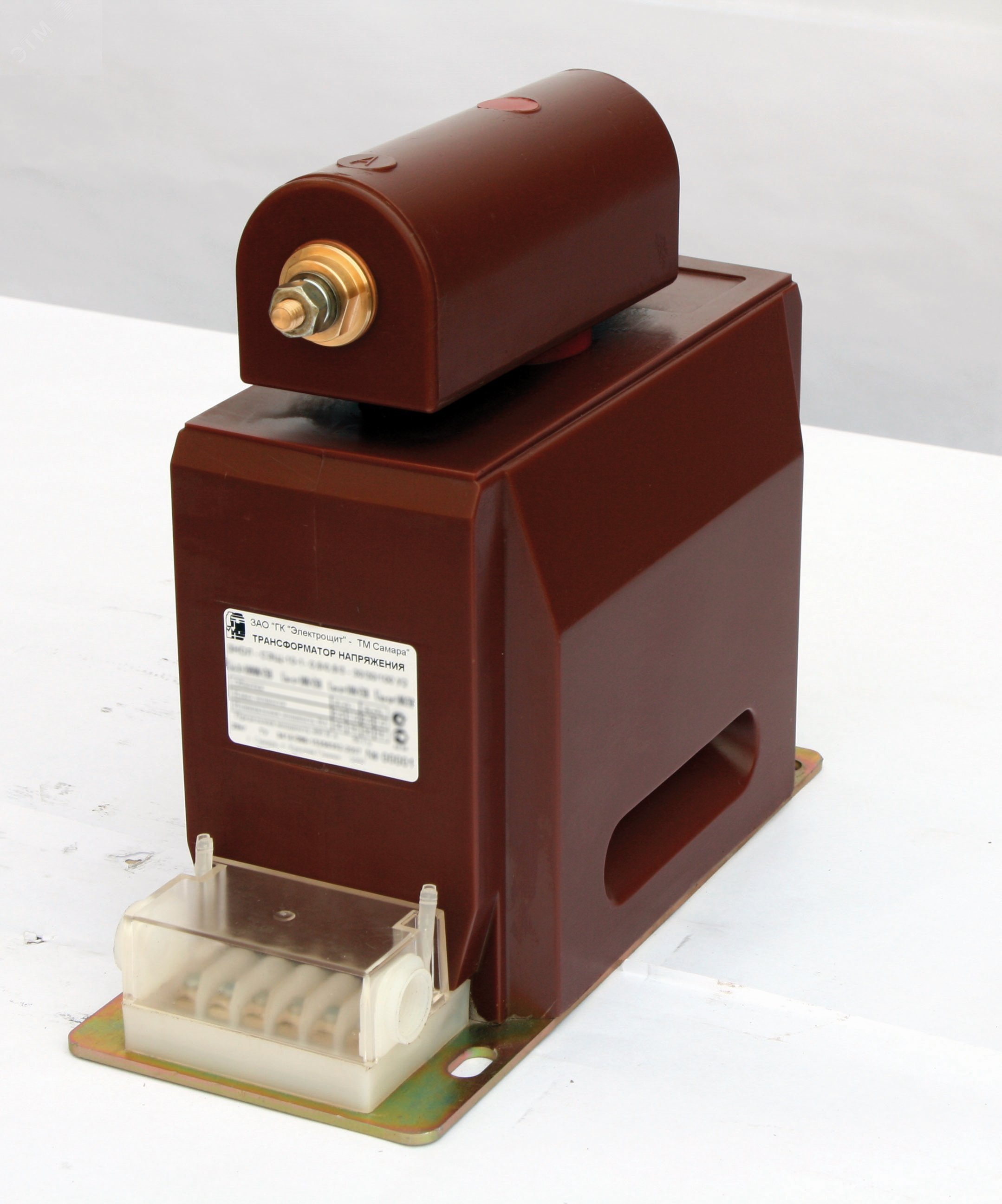

Сухие трансформаторы напряжения

Не содержат масла, обмотки залиты эпоксидным компаундом. Основные типы:

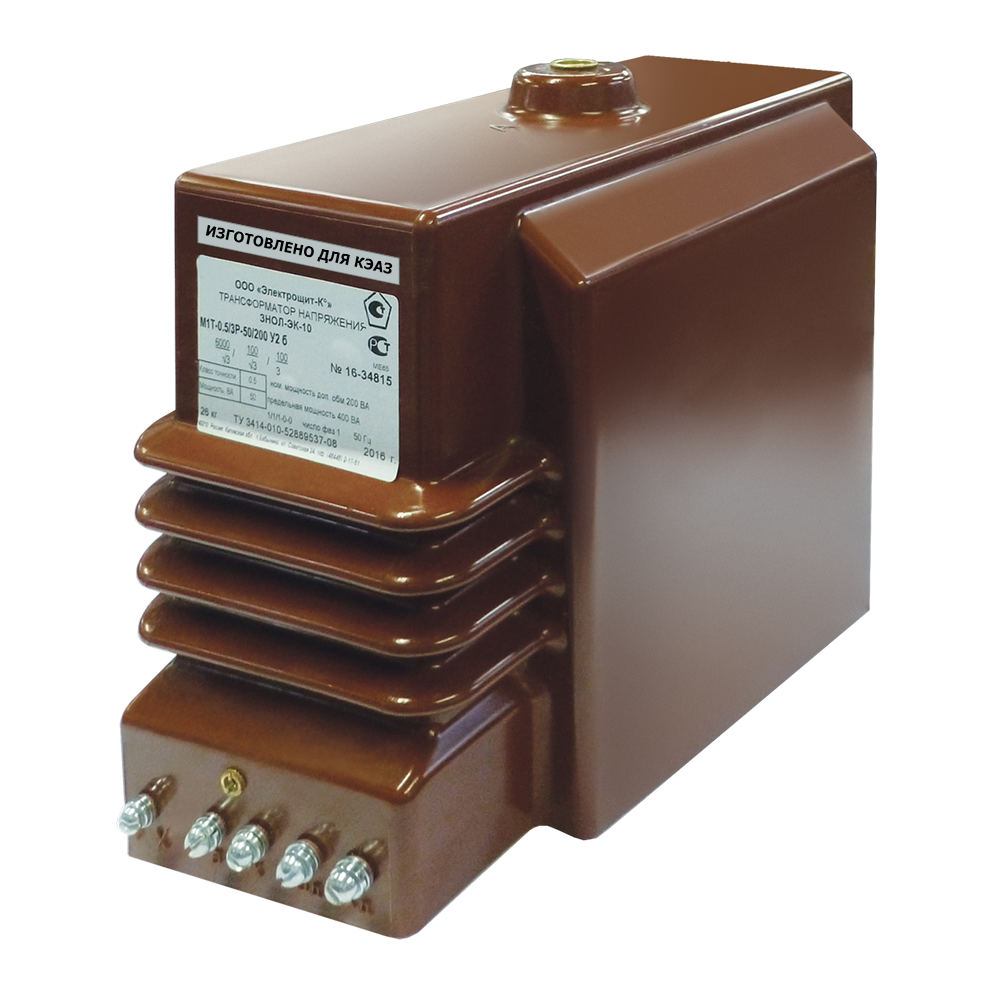

• ЗНОЛ — заземляемые однофазные литые
• НАМИ — антирезонансные трехфазные сухие

Элегазовые трансформаторы напряжения

Используют в качестве изоляции элегаз (SF6). Обладают высокой надежностью и компактностью. Применяются в основном на напряжения 110 кВ и выше.

Конструкция и особенности трансформаторов напряжения 6-10 кВ

Рассмотрим более подробно конструкцию трансформаторов напряжения на примере распространенного типа НТМИ-10:

• Магнитопровод броневого типа из холоднокатаной электротехнической стали
• Обмотки из медного провода, насаженные на стержни магнитопровода
• Цилиндрический бак из листовой стали, заполненный трансформаторным маслом
• Выводы высокого и низкого напряжения на крышке бака
• Расширитель для компенсации температурных изменений объема масла

Особенности конструкции НТМИ-10:

• Класс напряжения — 10 кВ
• Номинальное напряжение первичной обмотки — 10 000 В
• Номинальное напряжение основной вторичной обмотки — 100 В
• Номинальная мощность — 120 ВА
• Класс точности — 0,5
• Масса — около 87 кг

Как правильно выбрать трансформатор напряжения

При выборе трансформатора напряжения 6-10 кВ необходимо учитывать следующие основные параметры:

• Номинальное напряжение первичной обмотки (должно соответствовать напряжению сети)
• Номинальное напряжение вторичной обмотки (как правило 100 В)
• Класс точности (0,2; 0,5; 1; 3)
• Номинальная мощность
• Климатическое исполнение
• Конструктивное исполнение (масляный, сухой и т.д.)

Важно правильно рассчитать необходимую мощность трансформатора с учетом всех подключаемых измерительных приборов и реле.

Подключение и монтаж трансформатора напряжения

При подключении трансформатора напряжения необходимо соблюдать следующие основные правила:

• Монтаж производится на специальных опорных конструкциях
• Соблюдать порядок чередования фаз при подключении
• Заземлить корпус трансформатора
• Обеспечить свободный доступ воздуха для охлаждения
• Проверить уровень и качество трансформаторного масла

После монтажа проводятся испытания и проверки:

• Измерение сопротивления изоляции обмоток
• Проверка коэффициента трансформации
• Проверка группы соединения обмоток
• Испытание электрической прочности изоляции

Эксплуатация и обслуживание трансформаторов напряжения

Для обеспечения надежной работы трансформаторов напряжения необходимо:

• Проводить периодические осмотры и проверки
• Контролировать уровень и качество масла
• Следить за отсутствием протечек масла
• Проверять состояние контактных соединений
• Измерять сопротивление изоляции обмоток
• Проводить высоковольтные испытания по графику

При обнаружении неисправностей трансформатор должен быть немедленно выведен из работы для ремонта.

Основные неисправности трансформаторов напряжения

Наиболее распространенные проблемы при эксплуатации трансформаторов напряжения 6-10 кВ:

• Пробой изоляции обмоток
• Витковые замыкания в обмотках
• Ухудшение качества трансформаторного масла
• Нарушение герметичности бака и протечки масла
• Повреждение вводов и изоляторов
• Нарушение магнитной системы

Своевременное выявление и устранение этих неисправностей позволяет продлить срок службы трансформаторов.

Преимущества современных трансформаторов напряжения

Современные трансформаторы напряжения 6-10 кВ имеют ряд преимуществ по сравнению с более старыми типами:

• Повышенная надежность и увеличенный срок службы
• Улучшенные метрологические характеристики
• Сниженные массогабаритные показатели
• Применение экологичных материалов
• Наличие встроенных систем мониторинга состояния
• Повышенная пожаро- и взрывобезопасность

Это позволяет повысить эффективность и безопасность эксплуатации электроустановок 6-10 кВ.

Трансформаторы напряжения 6-10 кВ

Подробности

Категория: ТТ и ТН

• ТН
• среднее напряжение

Трансформаторы напряжения масляные типа НОМ-6(10) — однофазные и НТМК-6(10) — трёхфазные выпускались ранее. Вторичное напряжение 100 В, класс точности 0,5;1;3/ Вес НОМ-10 — 35 кг, НТМК-10 — 92 кг.
В настоящее время выпускаются однофазные трансформаторы напряжения с литой изоляцией.

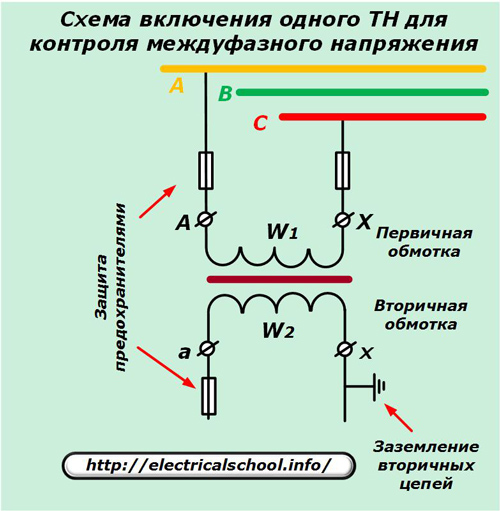

Схемы включения ТН
а) однофазного
б) двух однофазных
в) трёхфазного или трёх однофазных трансформаторов

В предмонтажную проверку трансформатора напряжения входит осмотр бака, изоляторов и проверка уровня масла. Уровень масла должен быть таким, чтобы оно покрывало верхний торец магнитопровода. Затем берут пробу масла для лабораторных исследований и испытания высоким напряжением.
При электрических испытаниях, проводимых по специальным инструкциям, проверяют отсутствие обрыва обмоток, сопротивление изоляции относительно корпуса и правильность маркировки выводов обмоток.
Трансформаторы напряжения в ячейках РУ устанавливают на опорных конструкциях, закрепленных на полу или на стене ячейки. После установки следует вынуть уплотняющую прокладку из-под наливной пробки, чтобы обеспечить свободный проход воздуха из бака при нагреве масла во время работы трансформатора. При подключении трехфазных трансформаторов следует соблюдать порядок чередования фаз; к выводу Д подключают желтую шину, к выводу В — зеленую и к выводу С — красную. При монтаже однофазного трансформатора напряжения вывод А может быть присоединен к любой фазе, а вывод X — к заземляющей шине. Очень часто в трехфазной электроустановке монтируют три однофазных трансформатора напряжения. В этом случае их выводы А присоединяют к соответствующим шинам, а выводы X соединяют между собой и заземляют; корпус каждого трансформатора заземляют отдельной шиной.

После монтажа трансформатора напряжения выводы его первичных обмоток временно (до окончания монтажных работ) закорачивают, а провода вторичных цепей отсоединяют от выводов вторичных обмоток. Эта мера безопасности связана с тем, что, если случайно на вторичную обмотку будет подано даже сравнительно низкое напряжение, на шинах монтируемой установки появится опасное для жизни людей напряжение.

• Назад
• Вперёд

• Вы здесь:
• Главная
• Оборудование
• ТТ и ТН

Еще по теме:

• Трансформаторы напряжения ПО Электрозавод
• Прокладка кабельных линий 1-35 кВ
• Допустимая перегрузка кабельных линий 6—10кВ
• Технические характеристики выключателей 6,10 кВ производства России
• Секционирующий пункт с выключателем нагрузки ВНРН-10

НТМИ-10-10000/100В У3 трансформатор напряжения

Представленная аппаратура устанавливается в районах с умеренным и холодным типом климата. Рядом запрещается хранить пожароопасные, взрывчатые, химические вещества, газы, жидкости.

Установка агрегата производится на высоте не более 1 км над уровнем моря. Конструкция не рассчитана на работу в условиях вибрации, механических ударов или тряски. Рабочий цикл достаточно длительный. Отключение аппаратуры производится для проведения планового ремонта, обслуживания. При появлении признаков неисправности, в аварийной ситуации, питание немедленно отключается.

Температура окружающей среды может достигать от +40 до -45ºС для категории У1. Климатическое исполнение ХЛ1 разрешает эксплуатацию в диапазоне от +40 до -60ºС. Относительная влажность составляет 80%. Перечисленные условия способствуют длительной, эффективной работе оборудования.

Рассмотрев особенности, принцип работы и обозначения трансформаторов НТМИ, можно правильно выбрать устройство, соответствующее потребностям потребителей.

Описание

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения — трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильных треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.

Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

I

i

Таблица 1 — Метрологические характеристики

Наименование характеристики	Значение для заводских номеров
	0027, 419
Номинальное напряжение первичной обмотки и1ном, кВ	10
Номинальное напряжение вторичной обмотки и2ном, В	100
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки	0,5
Номинальная мощность основной вторичной обмотки, ВА	120

Таблица 2 — Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: — температура окружающей среды, °С	от -45 до +40

НТМИ-10-10000/100В У3 трансформатор напряжения

Трехфазный масляный трансформатор напряжения НТМИ-10 применяется для понижения высокого напряжения 10 кВ до 100 В, а также для учета, в том числе коммерческого и защитных устройств электрической энергии в установках переменного тока.

Технические характеристики НТМИ-10.

Трансформатор	Номинальное напряжение обмоток, кВ			Номинальное напряжение, кА в классе точности			Максимальная предельная мощность, ВА	Масса, кг
	ВН	НН (осн.)	НН (доп.)	0,5	1,0	3,0
НТМИ-10	10	0.1	0.1/3	150	300	500	1000	87

Примечание: По требованию заказчика можно изготовить трансформаторы НТМИ других сочетаний напряжения.

Трансформаторы НТМИ-10 соответствуют требованиям ТУ 659 РК 0001 0033-22 и ГОСТ 1983-2001.

Трансформаторы поставляются с первичной поверкой. Межповерочный интервал 8 лет.

Структура условного обозначения трансформаторов напряжения Н Т М И — Х Х Х Н Напряжения Т Трехфазный М Масляный И С дополнительной обмоткой для контроля изоляции -10 Класс напряжения первичной обмотки, кВ Х Климатическое исполнение (У УХЛ) Х Категория размещения (3) по ГОСТ 15150 Пример условного обозначения трансформаторов: Трансформатор с напряжением первичной обмотки 10 кВ, климатическим исполнением У, категорией размещения 3 при заказе и в документации другого изделия: «Трансформатор НТМИ-10 У3 СТ АО 00010033-019-2009»

Условия эксплуатации трансформаторов НТМИ-10.

Трансформаторы НТМИ-10 предназначены для эксплуатации в районах с умеренным и холодном климате, при:

• не взрывоопасной и химически активной среде
• высоте установки над уровнем моря не более 1000 м.
• трансформаторы НТМИ-10 не рассчитаны для работы в условиях: тряски, вибрации, ударов.
• режим работы длительный.
• температура окружающего воздуха: -45С до +40С для У1.
• температура окружающего воздуха: -60С до +40С для ХЛ1.
• относительная влажность воздуха не более 80% при 25С.

Конструкция трансформаторов НТМИ-10.

Баки трансформаторов сварные. Подъем трансформатора НТМИ10 в сборе осуществляется за скобы, расположенные на крышке трансформатора. Внизу расположены пробка для спуска масла, пробка для заливки масла и взятия пробы масла, болт заземления. На крышке бака имеется вводы ВН, НН, пробка для доливки масла. Активная часть состоит из магнитопровода, изготовленных из холоднокатаной электротехнической стали, обмоток, отводов ВН и НН. Обмотки трансформаторов из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.

Сборка. Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов. После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор комплектуется заказанными аксессуарами.

Испытания. Все трансформаторы НТМИ-10 подвергаются типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.

Гарантии производителя:

Гарантийный срок эксплуатации трансформатора напряжения НТМИ-10 составляет 3 (три) года со дня вода его в эксплуатацию, но не более 3,5 года со дня выпуска. Изготовитель гарантирует соответствие трансформатора требованиям стандартов при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа.

Стандартный комплект поставки:

• Трансформатор напряжения типа НТМИ 10
• Техническое описание и инструкция по эксплуатации
• Паспорт.

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления!

Поверка

осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:

— источник высокого напряжения ИВН-500, диапазон выходных напряжений от 1 до 500 кВ;

— измеритель многофункциональный характеристик переменного тока РЕСУРС-иБ2-ПТ, основная погрешность ± 0,05 %; ± 10 мин.;

— эталонные трансформаторы напряжения:

НЛЛ-6, диапазон напряжений первичной/вторичной обмоток — 6000В/100В, кл. точн. 0,05; НЛЛ-10, диапазон напряжений первичной/вторичной обмоток — 10000В/100В, кл. точн. 0,05;

— магазин нагрузок МР3025, основная погрешность ± 4 %.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения типа НТМИ-6 У3, НТМИ-10 У3:

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».

СТ АО 00010033-019-2009 «Трансформаторы напряжения трехфазные масляные измерительные типа НТМИ. Технические условия».

Трансформаторы напряжения

Трансформатор напряжения предназначен для понижения высокого напряжения до стандартного значения 100 или 100/v3 В и для отделения цепей измерения и релейной защиты от первичных цепей высокого напряжения.

Трансформатор напряжения, в отличие от трансформатора тока, работает в режиме, близком к холостому ходу: сопротивление параллельных катушек приборов и реле большое, а потребляемый ими ток — невелик.

Так же, как и в трансформаторах тока, вектор вторичного напряжения сдвинут относительно вектора первичного напряжения не точно на угол 180°, что и определяет угловую погрешность. В зависимости от величины номинальной погрешности различают классы точности 0,2; 0,5; 1; 3.

В конструкции трансформаторов напряжения предусматривается компенсация погрешности по напряжению путем некоторого уменьшения числа витков первичной обмотки, а также компенсация угловой погрешности за счет специальных компенсирующих обмоток. Суммарное потребление обмоток измерительных приборов и реле, подключенных к вторичной обмотке трансформатора напряжения, не должно превышать номинальную мощность трансформатора напряжения.

В зависимости от назначения могут применяться трансформаторы напряжения с различными схемами соединения обмоток. Для измерения трех междуфазных напряжений можно использовать два однофазных двухобмоточных трансформатора НОМ, НОС, НОЛ, соединенных по схеме открытого треугольника, а также трехфазные двухобмоточные трансформаторы НТМК, обмотки которых соединены в звезду.

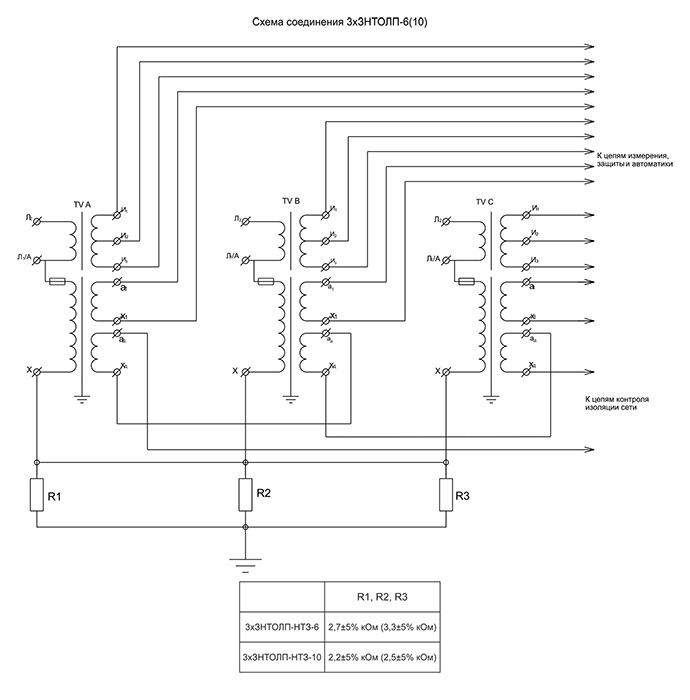

Для измерения напряжения относительно земли могут применяться три однофазных трансформатора, соединенных по схеме Y0 /Y0, или трехфазные трехобмоточные трансформаторы НТМИ или НАМИ. В последнем случае обмотка, соединенная в звезду, используется для присоединения измерительных приборов, а к обмотке, соединенной в разомкнутый треугольник, присоединяется реле защиты от замыканий на землю.

Таким же образом в трехфазную группу соединяются однофазные трехобмоточные трансформаторы типа ЗНОМ и каскадные трансформаторы НКФ.

Часто задаваемые вопросы — Schneider Electric

 {"searchBar":{"inputPlaceholder":"Поиск по ключевому слову или задать вопрос","searchBtn":"Поиск","error":"Пожалуйста, введите ключевое слово для поиска"} }

В чем основные отличия контакторов LC1D и LC1K?

Проблема: Различия между контакторами LC1D и LC1K Линейка продуктов: Контакторы и пускатели IEC Окружающая среда: Контакторы Tesys K и Tesys D Разрешение: Контакторы D-Line больше, надежнее и…

Опубликовано:29.06. 2009 Последнее изменение:28.09.2021

Как сохранить параметры в клавиатуре и загрузить на другой идентичный…

Проблема: Попытка сохранить параметры в клавиатуре и загрузите их в другой идентичный привод ATV630. Линейка продуктов: Приводы ATV630 Окружающая среда: Клавиатура Причина: Перенос файлов Решение: Перейти к главному…0004

Можно ли использовать пускатели GV2, GV3 и GV7 с обратной подачей?

Проблема: Обратная подача Линейка продуктов GV2, GV3 и GV7: Пускатели и устройства защиты двигателя Окружающая среда: Ручные пускатели PowerPact™ Решение: Не рекомендуется.

Опубликовано:20.04.2009 Последнее изменение:02.08.2022

Почему я не могу использовать ИБП APC отечественной модели на корабле

6.2.1″> Проблема: В Северной Америке один можно ожидать увидеть примерно 120 вольт при измерении от горячего к нейтральному и от горячего к земле. Однако большие корабли используют дельта-мощность. То есть есть два горячих…

Опубликовано:13.08.2012 Последнее изменение:29.09.2021

FAQs Popular Videos Popular Videos

Video: Как подключить TeSys T к Somove Video через Modbus…

Преобразование проекта ProWORX 32 в Unity Pro

Видео: Как подключить и запрограммировать привод ATV61/71 для 3-проводной…

Узнайте больше в разделе часто задаваемых вопросов по общим знаниямОбщие знания

Проверка сопротивления изоляции и влажности

Проблема: Как влажность влияет на результаты испытаний сопротивления изоляции? Линейка продуктов: автоматические выключатели Окружающая среда: выключатели в литом и изолированном корпусах Разрешение: высокая влажность может значительно. ..

Опубликовано: 11.07.2018 Последнее изменение: 04.11.2021

Почему я теряю лицензию зарегистрированной копии сервера OFS после…

Проблема: потеря лицензии зарегистрированной копии сервера OFS в Windows10, Windows Server 2016 или Windows Server 2019 после обновления до версии сервера OFS 3.63. 08.11.2021

В чем разница между PNP и NPN при описании трехпроводного…

Большинство промышленных бесконтактных датчиков (индуктивные, емкостные, ультразвуковые и фотоэлектрические) являются полупроводниковыми. Термин твердотельный относится к типу компонентов, используемых в датчике. Твердотельный…

Опубликовано: 03.05.2012 Последнее изменение: 10.02. 2022

Что означают термины AC1 и AC3?

Проблема: Каковы категории использования AC-1 и AC-3? Линейка продуктов: Schneider Electric Products Окружающая среда: Индуктивные и резистивные нагрузки Разрешение: AC-1 — Эта категория применяется ко всем нагрузкам переменного тока…

Опубликовано: 04.12.2020 Последнее изменение: 28.09.2021

GE ITI 3VT472-480-208FF Трансформатор напряжения VT, внутренний, модель: 3VT472, коэффициент: 480:208, 0,04 кВА, трехфазный, 10 кВ BIL

Написать обзор

GE ITI

GE ITI 3VT472-480-208FF Трансформатор напряжения VT, для установки внутри помещений, модель: 3VT472, коэффициент: 480:208, 0,04 кВА, трехфазный, 10 кВ BIL

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Обязательно

Электронная почта Обязательно

Тема отзыва Требуется

комментариев Обязательно

Сейчас: 733,54 доллара США

Марка

org/Brand»> ГЭ ИТИ

Артикул:

3VT472-480-208FF

Основные спецификации продукта:

• VT
• .

Текущий запас:

Количество:

Добавление в корзину… Товар добавлен

• Описание
• 0 отзывов

Основные характеристики продукта:

• VT
• Внутренний
• Модель: 3VT472
• Соотношение: 480:208
• 0,04 KVA
• Три фаза
• 10 кВ BIL
• 60 Гц
• Класс измерения: 1% 5 ВА

Спецификация.
