Переключатель с фиксацией. Переключатели с фиксацией: виды, принцип работы, применение

Чем отличаются переключатели с фиксацией от моментальных. Как работают фиксирующие переключатели. Где применяются переключатели с фиксацией. Какие бывают виды фиксирующих переключателей.

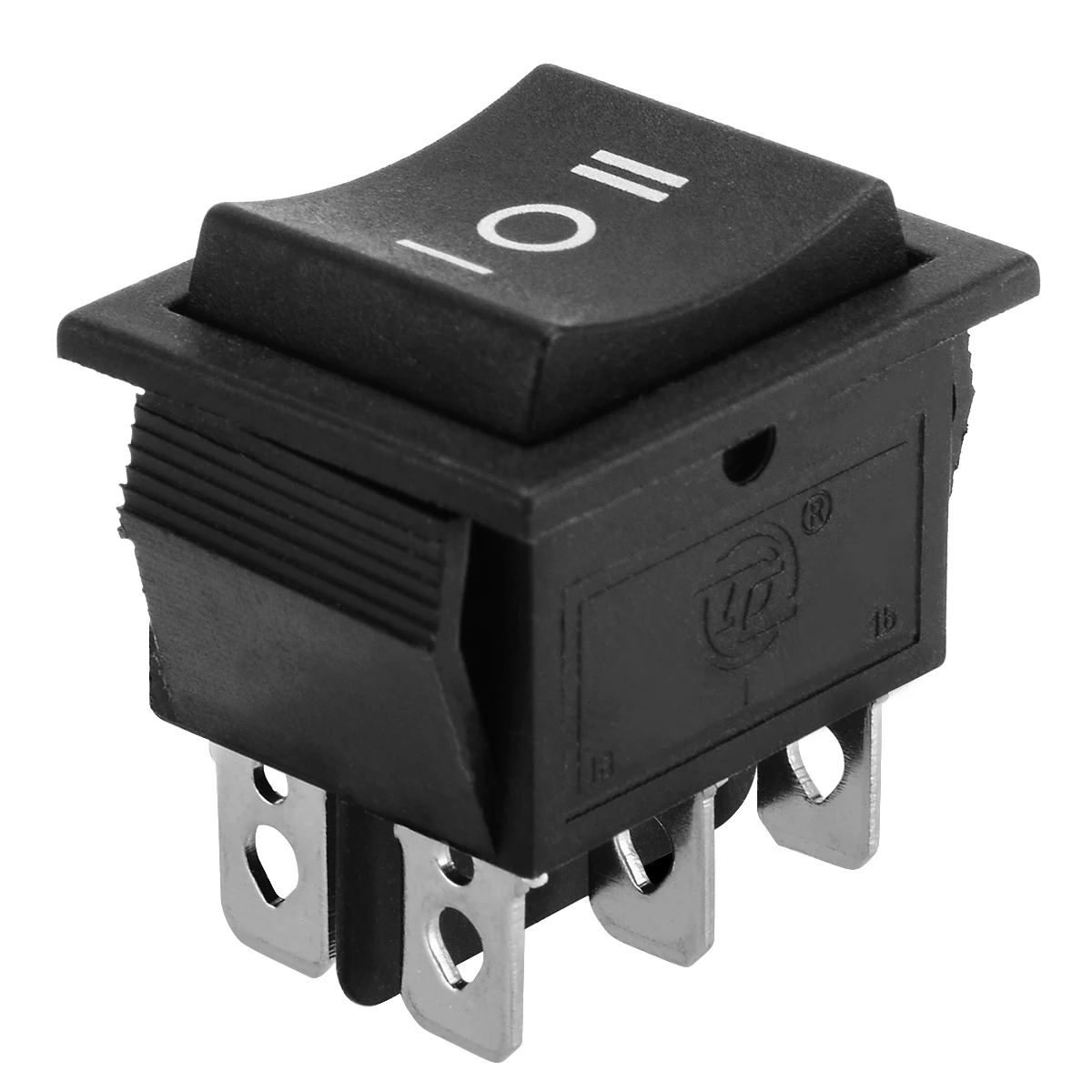

Что такое переключатель с фиксацией

Переключатель с фиксацией (или защелкой) — это электрический выключатель, который при переключении сохраняет свое положение до следующего переключения. Основные особенности:

• После переключения остается в новом положении без удержания
• Для смены состояния требуется повторное воздействие
• Имеет два или более фиксированных положения
• Часто используется для включения/выключения устройств

Принцип работы переключателя с фиксацией

Принцип работы фиксирующего переключателя основан на использовании механизма защелки или фиксатора:

1. При переключении механизм защелки перемещается в новое положение
2. Защелка фиксирует контакты в новом положении
3. Для возврата требуется повторное воздействие на переключатель
4. Пружинный механизм обеспечивает четкую фиксацию положений

Основные виды переключателей с фиксацией

Существует несколько основных типов фиксирующих переключателей:

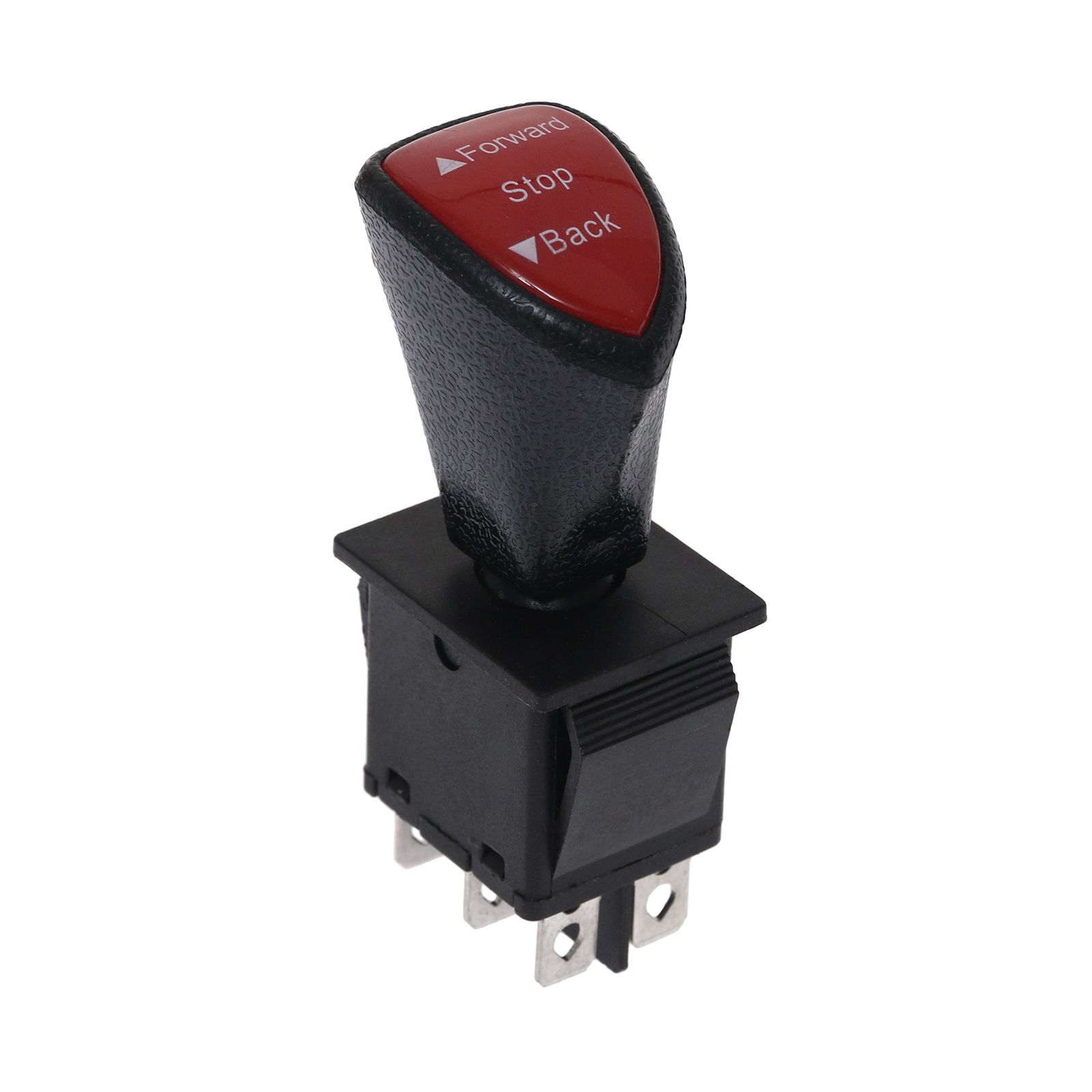

1. Тумблерные переключатели

Имеют рычажок для переключения. Широко используются в бытовой технике.

2. Кнопочные переключатели

Переключаются нажатием кнопки. Часто применяются в электронике.

3. Поворотные переключатели

Переключение осуществляется поворотом ручки. Используются для выбора режимов работы.

4. Ползунковые переключатели

Переключаются движением ползунка. Компактны и удобны в использовании.

Чем отличаются переключатели с фиксацией от моментальных

Основные отличия фиксирующих переключателей от моментальных:

Параметр	Переключатель с фиксацией	Моментальный переключатель
Принцип работы	Сохраняет положение после переключения	Возвращается в исходное положение
Необходимость удержания	Не требуется	Требуется постоянное удержание
Применение	Включение/выключение устройств	Кратковременное включение

Где применяются переключатели с фиксацией

Фиксирующие переключатели широко используются в различных областях:

• Бытовая техника (выключатели света, бытовые приборы)
• Автомобильная электроника (переключатели на приборной панели)
• Промышленное оборудование (пульты управления станками)
• Аудио- и видеотехника (переключение режимов работы)
• Компьютерная периферия (кнопки включения/выключения)

Преимущества переключателей с фиксацией

Основные достоинства фиксирующих переключателей:

• Сохранение выбранного состояния без необходимости удержания
• Четкая индикация текущего положения
• Удобство использования для длительного включения устройств
• Высокая надежность и долговечность конструкции
• Возможность использования в цепях с большими токами

Как выбрать подходящий переключатель с фиксацией

При выборе фиксирующего переключателя следует учитывать несколько факторов:

1. Тип конструкции (тумблерный, кнопочный, поворотный и т.д.)
2. Количество положений переключения
3. Максимальный коммутируемый ток и напряжение
4. Условия эксплуатации (температура, влажность, вибрации)
5. Габаритные размеры и способ монтажа

Особенности монтажа переключателей с фиксацией

При установке фиксирующих переключателей важно соблюдать следующие рекомендации:

• Обеспечить надежное крепление переключателя
• Правильно подключить контакты согласно схеме
• Защитить от попадания влаги и пыли
• Обеспечить удобный доступ для переключения
• Использовать провода соответствующего сечения

Обслуживание и ремонт переключателей с фиксацией

Для поддержания работоспособности фиксирующих переключателей рекомендуется:

1. Регулярно проверять надежность контактных соединений
2. Очищать от пыли и загрязнений
3. Смазывать подвижные части при необходимости
4. Заменять изношенные детали
5. При выходе из строя заменять переключатель целиком

Заключение

Переключатели с фиксацией являются важным элементом многих электрических и электронных устройств. Они обеспечивают удобное и надежное управление различными функциями. Правильный выбор и грамотное использование фиксирующих переключателей позволяет повысить удобство эксплуатации и долговечность оборудования.

Переключатель на 2 положения с фиксацией M2SS2-20B короткая ручка в сборе d22мм 1з+1р черный TDM

Переключатель на 2 положения с фиксацией M2SS2-20B короткая ручка в сборе d22мм 1з+1р черный TDM– купить в интернет-магазине, цена, заказ online

Включите в вашем браузере JavaScript!

Переключатель на 2 положения с фиксацией M2SS2-20B короткая ручка в сборе d22мм 1з+1р черный TDM SQ0747-0078

Артикул: SQ0747-0078

В корзину

Товар отсутствует

Предзаказ Оформить заказ

Добавить в сравнение Убрать из сравнения

Описание

Переключатель на 2 положения с фиксацией M2SS2-20B короткая ручка в сборе d22мм 1з+1р черный TDM SQ0747-0078

Назначение

• Для коммутации электрических цепей управления переменного напряжения до 660 В частотой 50 и 60 Гц и постоянного напряжения до 440 В. Может поставляться как в собранном виде – привод с модулями (блоками контактов), так отдельными компонентами.
• Светосигнальная арматура модульной серии обладает лучшими эксплуатационными характеристиками и повышенной надежностью.

Применение

• В промышленности, на объектах инфраструктуры, в строительстве.
• Светосигнальная арматура модульной серии отличается простотой монтажа контактных блоков посредством защелкивания без использования инструментов.

Конструкция

• Контактный блок однополюсный с замыкающим или размыкающим контактом.
• Монтажная колодка:
  • выпускаются монтажные колодки для установки трех или пяти блоков в один ряд;
  • на монтажных колодках на три блока предусмотрена возможность установки дополнительных блоков на втором уровне.
• Светодиодный/ламповый блок. В кнопках, сигнальных лампах и переключателях с подсветкой ламповый блок устанавливается в центральном положении на монтажной колодке.
• Гайка.
• Корпус.
• Кнопка, линза и ручка:
  • выпускаются в нескольких цветовых исполнениях;
  • с подсветкой или без подсветки.

Похожие товары

В Хабаровском крае началось трехдневное голосование — Новости — События

Трехдневное голосование стартовало в Хабаровском крае. В этом году выборы пройдут с 17 по 19 сентября. Такой график обусловлен непростой эпидемиологической обстановкой, помимо этого каждый житель региона сможет реализовать свое гражданское право в удобное для себя время и с соблюдением санитарных норм и правил. Все УИКи снабжены антисептиками, запасом перчаток, масок и ручек для избирателей, члены комиссий проинструктированы о необходимости соблюдения социальной дистанции.

Как напомнил председатель избирательной комиссии Хабаровского края Денис Кузьменко, в рамках Единого дня голосования в регионе состоятся выборы в Государственную думу, выборы губернатора края, а также депутатов представительных органов.

– Накануне в регионе завершилось досрочное голосование. В отдаленных и труднодоступных территориях участие в выборах депутатов Госдумы приняли более 4300 человек, в выборах губернатора края – свыше 2200 граждан. Такое расхождение обусловлено тем, что не все голосующие являются жителями нашего региона и имеют право избирать его главу. Сегодня в регионе открылось 775 избирательных участков. Всего в регионе в списки избирателей внесены около 972 тысяч граждан, – сообщил Денис Кузьменко.

На каждом из участков организована фото и видео фиксация. При этом тайна голосования соблюдается в обязательном порядке. Камеры установлены таким образом, что контроль за волеизъявлением гражданина полностью исключен. Под круглосуточным наблюдением будут находиться места выдачи бюллетеней, ящики для голосования, помещения участков. Освещать ход голосования будут краевые и федеральные средства массовой информации.

Добавим также, что в рамках избирательной кампании состоялось более ста публичных агитационных мероприятий, в которых приняло участие более трехсот человек. Политические силы действуют в поле равных возможностей.

Пресс-служба губернатора и правительства Хабаровского края
При использовании материалов ссылка на сайт www.khabkrai.ru обязательна

Более десяти краевых компаний готовы подключиться к флагманскому проекту «Дом дальневосточника» — Новости — События

Все больше строительных компаний в Хабаровском крае проявляют интерес к новому флагманскому проекту «Дом дальневосточника». На сегодняшний день включиться в его реализацию готовы более десяти предприятий. Напомним, что проект предполагает строительство индивидуальных жилых домов по современным технологиям и из местных пиломатериалов. С такой инициативой выступил глава региона Михаил Дегтярев.

Реализация проекта позволит не только стимулировать развитие отрасли глубокой переработки древесины в крае, но и нарастить объемы жилищного строительства. Пилотной площадкой выбрана местность недалеко от поселка имени Горького в Хабаровске.

– Сейчас мы сосредоточены на поиске надежных застройщиков, подбираем те компании, у которых гарантировано будет качественная древесина. Также прорабатываются вопросы с банками по выделению льготных ипотечных кредитов под индивидуальное жилищное строительство, ведется доработка типовых проектов. Хотим представить гражданам уже готовый продукт. Им останется только выбрать один из типовых проектов и осуществить мечту о собственном доме, – прокомментировал начальник управления лесопромышленного комплекса краевого минпрома Анатолий Сюзюмов.

Предпочтение в рамках проекта отдается каркасному домостроению. Это экологичная и экономичная технология, которая уже несколько десятков лет применяется северными европейскими странами. Особая прочность строения достигается благодаря вертикальному размещению досок, таким же образом они располагаются в природе. Для фиксации оснований панелей, из которых впоследствии собирается дом, используются диагональные связи, они позволяют сделать конструкцию особенно прочной и жесткой.

– Подобные строения уже успели себя зарекомендовать в дальневосточных условиях. Мы получаем положительные отзывы от наших клиентов, которые вот уже не один год живут в таких домах, – отметил руководитель одной из строительных компаний, намеренных участвовать в проекте, Иван Оболонский.

При каркасной технологии дом собирают, словно конструктор, на заданной площадке. От начала строительства до полного его завершения проходит около двух месяцев. Возводить каркасный дом можно в любое время года. Снизить цену в рамках проекта «Дом дальневосточника» планируется за счет экономии на проектировании (типовые проекты домов) и подведении необходимых коммуникаций. Кроме того, «каркасники», в отличие от домов из бруса, требуют минимума древесного материала – деревянный каркас заполняет 20% общего объема стены, остальной объем составляет негорючий утеплитель (каменная вата).

Пресс-служба губернатора и правительства Хабаровского края
При использовании материалов ссылка на сайт www.khabkrai.ru обязательна

Спорт — горные велосипеды, роликовые коньки, скейтборды, горные лыжи, сноуборды, одежда для горных лыж и сноуборда…

вид спортаБегВелосипедыЙогаКоньки ледовыеКоньки роликовыеЛыжи беговыеЛыжи горныеСамокатыСёрфингСкейтбордыСноубордыТуризм

категорияснаряжениеодеждаобувьоптиказащитааксессуарызапчастиинструменты

адаптер для заправки картриджаадаптерыадаптеры для крепления чехлаадаптеры для накачки колесаамортизаторы задние для велосипедааптечкибагажники автобагажники для велосипедабазыбалаклавыбаллоны газовые туристическиебаллоны для накачки колесабанданыбанданы многофункциональныебатареи аккумуляторныеблины вратаряблоки для йогиболты комплектботинки внутренниеботинки для беговых лыжботинки для горных лыжботинки для сноубордаботинки зимниеботинки с кошкамиботинки треккинговыебрюкибрюки короткиебрюки легкиебрюки спортивныебрюки термобельебрюки утепленныеварежкиварежки с подогревомвёдра складныевелосипеды BMXвелосипеды беговелывелосипеды горныевелосипеды горные с электроприводомвелосипеды круизерывелосипеды прогулочныевелосипеды прогулочные с электроприводомвелосипеды складныевелосипеды складные с электроприводомвелосипеды шоссейныеверевки динамическиеверевки статическиевёсла для сапсерфингавизоры для шлемавизоры игрокавилкивилки для велосипедавинтывинты комплектвкладыши для спального мешкавтулки для велосипедавтулки комплектвыжимки для цепивыносы рулягамакигамашигерметики для колёсгермоупаковкигетрыгидраторыгиророторыгорелки туристическиегребёнкидатчики для велокомпьютерадатчики сердцебиениядатчики скорости педалированиядержателидержатели для велокомпьютеровдержатели для велосипедовдержатели для флягидержатели для щеткидержатели переключателядержатели ручки переключателядержатели тормозовдетали для крепленийдиски для балансадиски для крепленийдиски тормозные для велосипедадоски тренировочная для скалолазаниядоски тренировочныедоски тренировочные для скалолазаниядуги комплект ремонтныйдуши походныеемкости для водыжилетыжилеты защитныежилеты с подогревомжилеты спасательныезаглушки рулязажимы для верёвкизажимы для самокатовзакладки альпинистскиезаклепкизамкизамки для багажазамки для велосипедазамки для цепизатяжки для коньковзацепки комплектзацепки подвесныезащита голенизащита голеностопазащита грудизащита для втулкизащита дна палаткизащита звездызащита коленазащита колена и голенизащита комплектзащита локтязащита на запястьезащита на палкизащита перазащита плечзащита подбородказащита предплечьязащита рамы комплектзащита спинызащита шатуназащита шеизвезды для велосипедазвонкизеркала на рульинструменты комплекткабели для велокомпьютеровкамеры для велосипедакамни абразивныекамусы для лыжкамусы для сплитбордовканторезыкарабины альпинистскиекаретки для велосипедакарманы дополнительные для палаткикартриджи комплект для заправкикартриджи многоразовыекартриджи одноразовые комплекткассетыкассеты для велосипедакастрюликедыкепкиклинья для фиксации ремешкаклипсыключиключи комплектключи комплект для велосипедаклюшки хоккейныековрики для йогиковрики комплект ремонтныйковрики надувныековрики туристическиекозырек для шлемакозырьки для шлемаколёса велосипедныеколёса велосипедные комплектколёса для лонгборда комплектколёса для лыжероллеровколёса для роликовых коньков комплектколёса для самоката комплектколёса для самокатовколёса для скейтборда комплектколодки тормозные дисковые велосипедныеколодки тормозные ободныеколонки рулевые велосипедаколышкикольца для палоккольца для пилатесакольца проставочныекомплект ремонтныйкомплекты для йогикомплекты для накачки колесакомплекты для пилатесакомплекты мячиков для терапии руккомплекты ремонтныекомплекты трансмиссии для велосипедакомплекты тросиков и рубашек тормозакомпьютеры для велосипедаконьки мягкиеконьки роликовыеконьки фигурныеконьки хоккейныекорзины для велосипедакосметика велосипедная комплекткостюмыкостюмы гоночныекостюмы для плаваниякостюмы спортивныекофтыкофты термобельекофты флисовыекошелькикошки ледовыекрепежи для плавниковкрепления для беговых лыжкрепления для горных лыжкрепления для сноубордакрепления для сплитбордакрепления для шлема на рюкзаккрепления для экшн-камерыкровати надувныекроссовкикружкикрылья велосипедныекрылья велосипедные комплекткрылья комплекткрышки для кассетыкрышки для рулевой колонкикупальники пляжныекурткикуртки ветрозащитныекуртки защитныекуртки легкиекуртки пуховыекуртки с подогревомкуртки утепленныелампа туристическаялапки для палоклеггинсыледобуры альпинистскиеледорубы альпинистскиелезвие для коньковлезвия для коньковленты для клюшекленты ободныелесенкилинзы для очков маскалинзы для солнечных очковлипучкилишиложкилонгбордылонгборды минилопаты лавинныелыжи беговыелыжи беговые комплектлыжи горныелыжи горные комплектмагнезия для скалолазаниямагниты для велокомпьютерамази лыжныемайкимаскимаски ветрозащитныемасла для амортизаторовмасла для вилокмасла для тормозных системмебель кемпинговая комплектмешки для магнезиимешки компрессионныемешки спальныемискимолотки скальныемонтажкимонтажки комплектмячи для балансанакидки от дождянакладки для скольжениянакладки защитные для шлеманакладки сменные для подошвынаконечники для палокнаконечники рубашки переключателянаконечники рубашки тормозанаконечники тросика переключателянаконечники тросика тормозанапильникинарукавникинасосынасосы для велосипеданатяжители цепиниппелиноскиноски с подогревомобмотки руляобода для велосипедаоселки для коньковосиоси для втулкиоси комплектотверткиоттяжки альпинистскиеоттяжки для палаткиочистителиочистители для велосипедаочистители для цепиочки маскиочки солнцезащитныепалатки туристическиепалки для беговых лыжпалки для горных лыжпалки для лыжероллеровпалки для скандинавской ходьбыпалки треккинговыепегипедали для велосипедапереключатели скоростей велосипедаперчаткиперчатки велосипедныеперчатки для беговых лыжперчатки с подогревомперчатки хоккейныепетли страховочныеплавкиплавникипластыриплатформы для крепленийплатьяплиты газовые туристическиеповязки на лобподножки для велосипедаподушки туристическиеподшипники комплектпокрышки для велосипедаполиролиполотенцаполотенца для коврикапосуда для туризма комплектприборы столовые для туризма комплектпропитки водоотталкивающиепропитки дезодорантыпропитки комплектпрофили для беговых лыжпружины заднего амортизаторапряжкиразвескирамы велосипедныерамы для роликовых коньковрастиркарастиркиремешкиремешки для гамашремешки для ковриковремешки для ледового инструментаремешки для палокремниремни для креплениярепшнурырога на рульроликироллы для терапии стопрубашкирубашки переключателярубашки с коротким рукавомрубашки тормозарули для велосипедаручки дистанционного управленияручки для палокручки переключателяручки руляручки тормозарюкзакирюкзаки для роликовых коньковрюкзаки лавинныесалфетки для очковсамокатысандалиисанки ледянкисвязки для беговых лыжседла для велосипедасетка для крепления багажасетки для лампсетки москитныесиденья для перевозки детейсиденья надувныесиденья пенныесистемы страховочныесистемы шнуровкискакалкискейтбордыскребкисланцысмазки для цепи велосипедасмазки консистентныесмывкисноубордыспицы для велосипедасплитбордыспреи против запотеваниястаканыстаканы хоккейныестекла для лампСтелькистельки с подогревомстенды для сборки велосипедастойки для тентастолы туристическиестропы универсальныестулья туристическиестяжки эксцентриковыестяжки эксцентриковые комплектсумкисумки для аптечкисумки для ботиноксумки для веревкисумки для коньковсумки на багажниксумки на пояссумки на рамусумки на рульсумки подседельныесумки хоккейныетарелкитенты туристическиетермобелье комплекттермосытопытормоза дисковые для велосипедатормоза для коньковтормоза для крепленийтормоза ободныетрещоткитросики гиророторатросики переключателятросики тормозатрубкитрусы термобельетрусы хоккейныетуфли велосипедныетуфли скальныеудлинители ремня для очковуплотнители для визораупоры для ледового инструментаупоры резиновые для крепленияуспокоители цепиустройства для чистки цепиустройства зарядныеустройства переговорные комплектустройства страховочныеутюгиутяжелители для рукфиксаторы для карабиновфиксаторы для колецфиксаторы для палокфляги питьевыефонарифонари для велосипедафонари туристическиефутболкифутболки с воротникомфутболки с длинным рукавомфутболки термобельехомуты подседельныецепи для велосипедачайникичехлы для беговых лыжчехлы для велосипедачехлы для горных лыжчехлы для коврикачехлы для лыжероллеровчехлы для очковчехлы для рюкзакачехлы для сноубордачехлы для телефоначехлы для шлемачехлы на ботинкичехлы на велотуфличехлы на лезвия коньковшайбышайбы хоккейныешапкишапки для плаванияшарфышатунышатуны комплектшезлонгишипы для обувишипы для обувных насадокшипы для педалей комплектшкуркишлемышлемы велосипедныешлемы для катания на роликовых конькахшлемы хоккейныешнур для дугшнуркишнурки для коньковшнурки для очковшнурок для очковшортышорты велосипедныешорты защитныештыри подседельныещеткищетки комплектыщиткищупы лавинныеэкраны ветрозащитныеэкшн-камерыэлементы питанияэспандерыюбкиякоря

30 seven360 DegreesActive LeisureAdidasAlexrimsAll TerraAlpinaAreaArisunAsicsATIAtomicAvidAxiomBakodaBataleonBauerBickertonBionBlackspireBladerunnerBlizzardBluesportBorealBraveBrikoBrooksBuddy ChatBuffBulaBulletBurtonCane CreekCannondaleCarreraCCMChanexChargeChilliChinookCicloCleaveClimb XClimbing TechnologyCloudveilCodebaCombatCorratecCouloirCraghoppersCrankBrothersCrowCSTCycledesignD2bDalbelloDCDia-CompeDiamondDiatechDRDrakeDT SwissDuffsDynastarE ThirteenEagleEasternEastonEclatEclipticEdeaEiderElementEmmegiEndeavorEnduraEskaEurotrailEVFExelFabricFerlandFirst StrideFischerFive TenFlashFOXFOX ShoxFreetimeFSAFunscooFuseGaiamGarmontGlobeGonsoGordiniGoSystemGroovstarGTHADHayesHeadHell is for HeroesHuckeHugerIcebreakerIndependentIndianaInnesIo BioIzjevskie KovrikiJamisJoytechK2KarrimorKEDKefasKendaKermaKidneykarenKMCL1LafumaLangeLazerLekiLelumiaLevelLicornLineLobsterLolёLookLooplineLowaMaceMach 1MadridMammutMangoManitouMankindMarkerMarzocchiMavicMDCMedalistMerinopowerMetoliusMetropolisMichelinMicroSHIFTMilletMongooseMons RoyaleMotorexMRPNecoNHSNikeNirveNitroNomisNorcoNordicaNorthcapeNorthwaveO-SynceObermeyerOktosONE IndustriesOne WayOntarioOptiwaxOrageOutleapPallasPillarPOCPolaroidPowderhornPranaPremiumPrinceton TecPro FeetPro WheelPromaxPure FixQloomRadioRaidenRebel KidzReebokRegattaReverseRexRichmanRideRiedellRisportRitcheyRockRockShoxRodeRoecklRollerbladeRome SDSRossignolRottefellaRoxyRSTRustySalomonSaltSamoxSauconySaxifragaSchoeffelSchwalbeScreamerSDGSea to SummitShimanoSinnerSixSixOneSkullcandySlegarSlideSmithSnoliSombrioSpeed StuffSportalmSPRISpringyardSpyderSR SuntourSramStarStencilStormSun ValleySunRaceSuper.NaturalSupraSwitchbackSwixTakeyaTaubertTechnineTektroTempestaTevaThawTiogaTokoTorspoTrailsideTravelSafeTrekkoTrial-SportTruvativTSGTurtle FurTwentyTyroliaUbikeUFOUSD ProVansVettaVokulVPWall ActiveWarriorWASPcamWellgoWestbeachWeThePeopleWoodmanWTBX-FusionXposureYokoZeropointZippZootZycle FixZZYZX

2021/202220212020/202120202019/202020192018/201920182017/201820172016/201720162015/201620152014/201520142013/201420132012/201320122011/201220112010/201120102009/201020092008/200920082007/200820072006/200720062005/200620052004/200520042003/200420032002/200320022001/200220012000/200120001999/20001999

Вакансия Помощник психолога. Психолог в Москве, работа в компании Источник здоровья

Набираем на работу помощников со всех городов России, Украины, Белоруссии и др. стран СНГ.

Хотите научиться находить поток клиентов? Набраться опыта? Зарабатывать на психологическом консультировании?

Если на эти вопросы, Вы ответили утвердительно, тогда примите участие в нашем проекте, и получите возможность получать % от клиентов сколько захотите в режиме онлайн. Сколько найдёте клиентов – столько заработаете.

Обязанности:

• Поиск клиентов для психолога-консультанта. Предоставить базу и получить за это % от оплаченных консультаций.
• Вы сами влияете на свой заработок.

Требования:

• Требуемый опыт работы: не требуется.

• Частичная занятость, удаленная работа.

Условия:

• Возможно временное оформление: договор услуг, подряда, ГПХ, самозанятые, ИП.

• Возможна подработка: сменами по 4-6 часов или по вечерам. За каждого клиента вы получаете 40% от суммы консультации, полученной психологом.

• Полностью свободный график.
• Возможность получения опыта и профессионального роста для психолога.
• Большой шанс значительно увеличить поток клиентов и набить клиентскую базу.
• Возможность работать удаленно используя мессенджеры(WhatsApp, Viber, Skype, Telegram).

КАК БУДЕТ ВЫГЛЯДЕТЬ ВАША РАБОТА?

1. Находите тех людей, которые нуждаются в психологической помощи (если есть база с кандидатами, это будет преимуществом).
2. Пишите нам через мессенджеры, что есть кандидат.
3. Получаете «добро» и пересылаете его нам, но сами с ним связи не теряете. Мы с ним работаем ЧЕРЕЗ ВАС, договариваемся о консультации (как Вам это проконтролировать — расскажем)!
4. Проводим консультацию, делим проценты 40 — Вам и 60 — нам.

• А также можете получать бесплатно помощь по любым вопросам, касающихся психологического консультирования от проверенных психологов с опытом.
• Доступ к психологическим статьям на любую тематику.
• Ждём Вашего отклика прямо сейчас!

С уважением, менеджеры компании.

Просьба писать в Viber, ватсап или телеграм с 10:00 утра по МСК. Здесь отвечаем в первую очередь тем, кто написал сопроводительное письмо!

В чем разница между переключателями с фиксацией и мгновенным переключением?

Переключатели с фиксацией и мгновенные переключатели работают по-разному и поэтому подходят для разных приложений. В чем разница между переключателями с фиксацией и мгновенным переключением?

Многие из наших переключателей поставляются с опциями фиксации и мгновенного действия, разница между этими двумя конфигурациями переключателей обсуждается ниже.

Выключатели с защелкой

Переключатели с защелкой включаются пользователем и остаются включенными до следующего выключения.Они не требуют от пользователя постоянного сжатия.

Выключатели с защелкой можно найти дома и использовать для таких вещей, как выключатели света, выключатели центрального отопления или стереосистемы.

Наши выключатели с защелкой используются в различных отраслях промышленности для тату-машин и спа-салонов.

Переключатели без фиксации

Мгновенные переключатели требуют непрерывного сжатия. Они включаются, когда пользователь нажимает на переключатель, и остаются включенными только до тех пор, пока есть давление на переключатель.Как только давление будет снято, они отключатся. Например; дверной зуммер или электродрель.

Наши переключатели мгновенного действия используются в медицинской промышленности для ручного или ножного управления больничными койками. Пациент может переместить кровать в желаемое положение, но он должен держать палец на кнопке, чтобы кровать двигалась.

Мы также предлагаем переключатели мгновенного действия для приложений «Press to Talk». Операторы телефонов используют переключатель, чтобы ответить на звонок, и линия будет оставаться открытой, пока переключатель нажат.

Почему выбирают фиксирующий или моментальный

Рассматриваемое приложение определит, какой тип переключателя лучше всего подходит.

Одной из основных причин выбора переключателя мгновенного действия является безопасность оператора. Если оставлять устройство включенным небезопасно, тогда оператору будет безопаснее сжать переключатель, чтобы устройство нельзя было оставить без присмотра. Мгновенные переключатели используются на роллетных воротах для тяжелых условий эксплуатации; оператор должен выключить выключатель, когда дверь открывается или закрывается, если есть какие-либо препятствия для дверного проема, оператор может быстро остановить закрытие двери, предотвращая несчастный случай.

Выключатели с защелкой

используются для приложений с меньшим риском и там, где оператору было бы очень неудобно вручную прикладывать давление, чтобы выключатель оставался включенным. Было бы крайне неуместно стоять у выключателя света, чтобы он оставался включенным, поэтому выключатель с защелкой более подходит.

Переключатель на эффекте Холла

| Основные сведения о переключателе с фиксацией

Основы ИС с фиксатором на эффекте Холла

Скачать PDF версию

Существует четыре основных категории ИС на эффекте Холла, которые обеспечивают цифровой выход: униполярные переключатели, биполярные переключатели, многополярные переключатели и защелки.Переключатели с защелкой описаны в этом примечании по применению. Аналогичные примечания по применению униполярных переключателей, биполярных переключателей и омниполярных переключателей представлены на веб-сайте Allegro ™.

ИС датчика Холла с фиксацией, часто называемые «защелками», представляют собой переключатели Холла с цифровым выходом, которые фиксируют состояния выхода. Защелки похожи на биполярные переключатели, имеют положительный B _OP и отрицательный B _RP , но обеспечивают жесткий контроль над поведением переключения. Защелки требуют для работы как положительного, так и отрицательного магнитного поля.Магнит, создающий магнитное поле южной полярности (положительное) достаточной силы (плотность магнитного потока), заставит устройство переключиться во включенное состояние. Когда устройство включается, оно фиксирует состояние и остается включенным, даже если магнитное поле удалено, до тех пор, пока не появится магнитное поле северной полярности (отрицательное) достаточной силы. Когда отображается отрицательное поле, устройство выключено. Он фиксирует измененное состояние и остается выключенным, даже если магнитное поле удалено, до тех пор, пока снова не появится достаточно сильное магнитное поле южной полярности (положительное).

Приложения для определения положения вращающегося вала показаны на рисунке 1. Несколько магнитов объединены в простую структуру, называемую «кольцевым магнитом», которая включает в себя чередующиеся зоны противоположной магнитной полярности. Корпус ИС, расположенный рядом с каждым кольцевым магнитом, представляет собой защелку Холла. Когда вал вращается, магнитные зоны перемещаются мимо устройства Холла. Устройство подвергается воздействию ближайшего магнитного поля и включается, когда южное поле противоположно, и выключается, когда северное поле противоположно.Обратите внимание, что лицевая сторона устройства обращена к кольцевому магниту.

Рис. 1. Приложения с двумя защелками и кольцевыми магнитами. Кольцевые магниты имеют чередующиеся зоны полярности N (север) и S (юг), которые вращаются мимо устройств Холла, заставляя их включаться и выключаться.

Термины магнитной точки переключения

Следующие термины используются для определения точек перехода, или точек переключения , при работе переключателя Холла:

Рисунок 2.Эффект Холла относится к измеряемому напряжению, присутствующему при воздействии на приложенный ток перпендикулярного магнитного поля.

• B — Символ плотности магнитного потока, свойства магнитного поля, используемого для определения точек переключения устройства Холла. Измеряется в гауссах (G) или теслах (T). Преобразование составляет 1 G = 0,1 мТл.

  B может иметь северную или южную полярность, поэтому полезно иметь в виду алгебраическое соглашение, согласно которому B указывается как отрицательное значение для магнитных полей северной полярности и как положительное значение для магнитных полей южной полярности.Это соглашение позволяет арифметически сравнивать значения северной и южной полярности, где относительная напряженность поля указывается абсолютным значением B, а знак указывает полярность поля. Например, поле — 100 Гс (север) и поле 100 Гс (юг) имеют эквивалентную напряженность, но противоположную полярность. Точно так же поле — 100 Гс сильнее, чем поле — 50 Гс.

• B _OP — Магнитная точка срабатывания; уровень усиливающегося магнитного поля, при котором включается прибор Холла.Результирующее состояние выхода устройства зависит от электронной конструкции отдельного устройства.
• B _RP — Магнитная точка срабатывания; уровень ослабляющего магнитного поля, при котором выключается устройство Холла (или для некоторых типов устройств Холла, уровень усиливающегося отрицательного поля при положительном B _OP ). Результирующее состояние выхода устройства зависит от электронной конструкции отдельного устройства.
• B _HYS — Магнитный гистерезис точки переключения.Передаточная функция устройства Холла разработана с таким смещением между точками переключения, чтобы отфильтровать небольшие колебания магнитного поля, которые могут возникнуть в результате механической вибрации или электромагнитного шума в приложении. B _HYS = | B _OP — B _RP |.

Обычный режим работы

Точки переключения ИС датчиков с фиксацией симметричны относительно уровня нейтрального поля, B = 0 G, как показано на рисунке 3. Точки переключения находятся при одинаковой напряженности поля, но с противоположной полярностью.Например, если точка срабатывания, B _OP , составляет 85 G (положительное значение, указывающее на южную полярность), точка срабатывания, B _RP , составляет -85 G (отрицательное значение, указывающее на северную полярность). Фиксация последнего состояния предотвращает переключение устройств при воздействии слабых полей.

Переключатель с фиксацией включается в сильном поле южной полярности, и результирующий выходной сигнал имеет низкий логический уровень (при напряжении насыщения выходного транзистора, V _{OUT (sat)} , обычно <200 мВ).Переключатель с фиксацией выключается в сильном поле северной полярности, и результирующий выходной сигнал имеет высокий логический уровень (до полного напряжения питания, В _CC ). Поскольку коммутируемое состояние зафиксировано, эти устройства не переключаются, пока магнитное поле находится в диапазоне гистерезиса точки переключения, между B _OP и B _RP . Поскольку точка 0 G должна быть пересечена, прежде чем произойдет переключение в любом направлении, диапазон гистерезиса относительно шире, чем для других типов переключателей Холла.

Рисунок 3. Выходные характеристики фиксирующего переключателя. Выход устройства переключается на низкий логический уровень при наличии сильного поля южной полярности и переключается на высокий логический уровень в сильном поле северной полярности. В слабом поле защелка не меняет состояние выхода.

Хотя устройство может включаться с плотностью магнитного потока на любом уровне, для целей объяснения рисунка 3 начните с крайнего левого угла, где магнитный поток (B на горизонтальной оси) меньше положительного значения, чем B _RP или B _OP .Здесь устройство выключено, а выходное напряжение (V _OUT , по вертикальной оси) высокое.

Следуя стрелкам вправо, магнитное поле становится все более положительным. Когда поле более положительное, чем B _OP , устройство включается. Это приводит к изменению выходного напряжения на противоположное, низкое.

Пока магнитное поле остается более положительным, чем у B _RP , устройство остается включенным, а выходное состояние остается неизменным.Это верно, даже если B становится немного менее положительным, чем B _OP , в пределах встроенной зоны гистерезиса переключения, B _HYS .

Следуя стрелкам влево, магнитное поле становится менее положительным, а затем более отрицательным. Когда магнитное поле снова упадет ниже B _RP , устройство выключится. Это заставляет вывод вернуться в исходное состояние.

Магниты

Отдельные магниты могут использоваться для обеспечения двух противоположных магнитных полярностей, однако обычно более экономически выгодно использовать материал кольцевого или полосового магнита.Кольцевые и ленточные магниты намагничиваются чередующимися полюсами с заданным интервалом. Кольцевой магнит представляет собой узел в форме тороида или диска (см. Рисунок 1) с чередующимися полюсами, намагниченными в радиальном или осевом направлении. Полосовой магнит — это плоская полоса с чередующимися магнитными полюсами. Кольцевые магниты доступны из различных материалов, включая керамику, редкоземельные и гибкие материалы. В магнитных лентах почти всегда используются гибкие материалы, такие как связующее из нитрилового каучука, содержащее ориентированный феррит бария, или более энергоемкие редкоземельные материалы.

Кольцевые магниты обычно указываются как имеющие несколько полюсов, в то время как полосковые магниты обычно указываются в количестве полюсов на дюйм. Четырехполюсный кольцевой магнит содержит два северных и два южных чередующихся полюса (N-S-N-S), в то время как полосовой магнит 11 полюсов на дюйм имеет чередующиеся полюса, разнесенные на 0,0909 дюйма. центры. Производители магнитов предлагают различные варианты расположения полюсов.

Подтягивающий резистор

Подтягивающий резистор должен быть подключен между плюсом питания и выходным контактом (см. Рисунок 4).Стандартные значения подтягивающих резисторов составляют от 1 до 10 кОм. Минимальное подтягивающее сопротивление зависит от максимального выходного тока микросхемы датчика (тока стока) и фактического напряжения питания. 20 мА — типичный максимальный выходной ток, и в этом случае минимальный подтягивающий ток составит В _CC / 0,020 А. В случаях, когда потребление тока является проблемой, подтягивающее сопротивление может составлять от 50 до 100. кОм. Внимание: при больших значениях подтягивания можно вызвать внешние токи утечки на землю, которые достаточно высоки, чтобы снизить выходное напряжение, даже когда устройство отключено от магнитного поля.Это не проблема устройства, а скорее утечка, которая возникает в проводниках между подтягивающим резистором и выходным контактом ИС датчика. В крайнем случае, это может привести к падению выходного напряжения ИС датчика до уровня, достаточного для того, чтобы препятствовать правильной работе внешней логики.

Рисунок 4. Типовая схема применения.

Использование байпасных конденсаторов

Расположение байпасных конденсаторов показано на рисунке 4. Всего:

• Для конструкций без стабилизации измельчителя — рекомендуется значение 0.Конденсатор 01 мкФ следует разместить на выводах и выводах заземления, а также между выводами питания и заземления.
• Для схем со стабилизацией прерывателя — Конденсатор 0,1 мкФ должен быть помещен между контактами питания и заземления, а конденсатор 0,01 мкФ рекомендуется между контактами выхода и заземления.

Состояние при включении питания

Защелка включается в допустимом состоянии только в том случае, если напряженность магнитного поля превышает B _OP или B _RP при подаче питания.Если напряженность магнитного поля находится в диапазоне гистерезиса, то есть между B _OP и B _RP , устройство может сначала принять либо включенное, либо выключенное состояние, а затем достичь правильного состояния при первом отклонении от точки переключения. Устройства могут быть спроектированы с логикой включения питания, которая отключает устройство до тех пор, пока не будет достигнута точка переключения.

Время включения

Время включения в некоторой степени зависит от конструкции устройства. Микросхемы цифровых выходных датчиков, такие как фиксирующее устройство, достигают стабильности при первоначальном включении в следующие моменты времени.

Тип устройства	Время включения
Нерубленые конструкции (например, семейство A1210)	<4 мкс
Стабилизированный измельчителем (например, семейство A1220)	<25 мкс

По сути, это означает, что до истечения этого времени после подачи питания выход устройства может быть не в правильном состоянии, но по истечении этого времени выход устройства гарантированно находится в правильном состоянии.

Рассеиваемая мощность

Общая рассеиваемая мощность складывается из двух факторов:

• Мощность, потребляемая микросхемой датчика, без учета мощности, рассеиваемой на выходе. Это значение в _CC раз больше тока питания. V _CC — напряжение питания устройства, а ток питания указан в паспорте. Например, при V _CC = 12 В и токе питания = 9 мА. Рассеиваемая мощность = 12 × 0,009 или 108 мВт.
• Мощность, потребляемая на выходном транзисторе.Это значение в _{(вкл) (насыщение) в} раз превышает выходной ток (установленный подтягивающим резистором). Если V _{(on) (sat)} составляет 0,4 В (наихудший случай), а выходной ток составляет 20 мА (часто наихудший случай), рассеиваемая мощность составляет 0,4 × 0,02 = 8 мВт. Как видите, из-за очень низкого напряжения насыщения мощность, рассеиваемая на выходе, не вызывает большого беспокойства.

Полная рассеиваемая мощность для этого примера составляет 108 + 8 = 116 мВт. Отнесите это число к таблице снижения номинальных характеристик в техническом описании рассматриваемого блока и проверьте, нужно ли снизить максимально допустимую рабочую температуру.

Часто задаваемые вопросы

Q: Как мне сориентировать магниты?

A: Полюса магнита ориентированы на фирменную лицевую сторону устройства. На фирменном лице вы найдете идентификационную маркировку устройства, например частичный номер детали или код даты.

Q: Можно ли поднести магнит к тыльной стороне устройства?

A: Да, однако имейте это в виду: если полюса магнита остаются ориентированными в одном направлении, то ориентация магнитного поля через устройство остается неизменной по сравнению с подходом с передней стороны (например, если южный полюс был ближе к устройству при подходе с передней стороны, то северный полюс был бы ближе к устройству при подходе с обратной стороны).Тогда северный полюс будет генерировать положительное поле относительно элемента Холла, а южный полюс будет генерировать отрицательное поле.

Q: Есть ли компромиссы при приближении к задней стороне устройства?

А: Да. Сигнал «чище» доступен при приближении с лицевой стороны упаковки, поскольку элемент Холла расположен ближе к лицевой стороне (фирменная грань упаковки), чем к тыльной стороне. Например, для корпуса «UA» чип с элементом Холла находится на 0,50 мм внутри фирменной поверхности корпуса, и поэтому составляет примерно 1.02 мм от тыльной стороны. (Расстояние от фирменной грани до элемента Холла называется «глубиной активной зоны».)

В: Может ли очень большое поле повредить устройство на эффекте Холла?

A: Нет. Очень большое поле не повредит устройство Allegro на эффекте Холла, и такое поле не добавит дополнительного гистерезиса (кроме расчетного гистерезиса).

Q: Зачем мне устройство, стабилизированное чоппером?

A: ИС датчиков, стабилизированных прерывателем, обеспечивают большую чувствительность с более жестко контролируемыми точками переключения, чем конструкции без прерывания.Это также может позволить более высокие рабочие температуры. В большинстве новых конструкций устройств используется рубленый элемент Холла.

Предлагаемые устройства

Стандартные защелки Allegro перечислены в руководствах по выбору на веб-сайте компании в разделе «Защелки на эффекте Холла / биполярные переключатели».

Защелки с низким энергопотреблением перечислены в Переключатели / защелки Micropower.

Возможные приложения

• Определение скорости
• Энкодер
• Число оборотов
• Расходомер
• Бесщеточная коммутация двигателя
• Коммутация электродвигателя люка / стеклоподъемника с защитой от защемления

Замечания по применению для связанных типов устройств

Ссылка: AN296067

Простой переключатель с мягкой защелкой, использующий кнопку

Переключатели с защелкой

— один из самых популярных видов переключателей, от их использования детьми в базовых классах электричества до использования в прототипах и более продвинутых продуктах, они обеспечивают знакомый и надежный способ чтобы замкнуть или разомкнуть цепь.Это делает их незаменимыми для дизайнеров в большинстве приложений, но, хотя они могут быть идеальными для включения / выключения вашего устройства в небольшом проекте, их цена не делает их достойными для использования в крупномасштабных проектах, поскольку они могут быть дорогими ( обычно более доллара в зависимости от текущего рейтинга, который вам нужен), сравнивая тот факт, что вы можете купить микроконтроллер и другие компоненты по этой цене. Из-за этих затрат дизайнеры заменяют (где это возможно) тумблер кнопками мгновенного действия, которые намного дешевле, особенно когда вы пытаетесь снизить стоимость своего продукта.

Тумблер

Для сегодняшнего проекта я подумал, что будет хорошей идеей взглянуть на тумблер с фиксацией, чтобы увидеть, сможем ли мы создать более дешевую альтернативу, которую можно будет использовать для операций включения / выключения в устройствах в крупномасштабном производстве. Одним из основных факторов стоимости тумблера с защелкой является то, что они являются механическими по своей природе, поэтому для нашего решения мы гарантируем, что мы не поворачиваем одну и ту же деталь, создав схему переключателя с мягкой фиксацией, но мы будем использовать толкатель. -кнопка вместо.

Требования к конструкции

Как и в случае с любым другим дизайном, мы начнем с описания требований к нашему переключателю с мягкой фиксацией. Все требования направлены на то, чтобы стоимость оставалась низкой, а производительность была либо выше, либо такого же качества с тумблером с механической фиксацией. Требования:

1. Автономный; Схема должна быть независимой от системы, в которой она должна быть развернута.
2. Минимальные детали; В нем должно использоваться очень мало компонентов, чтобы сохранить небольшой размер и минимальную стоимость.
3. только основные детали; Мы не будем использовать какие-либо специальные / специальные модули
4. Нет тока в выключенном состоянии
5. Дешевле, чем тумблер с механической фиксацией.

Разработка коммутатора

В сегодняшнем дизайне мы будем черпать вдохновение из дизайна Дэвида Джонса. Схема переключателя (показанная на схемах ниже) состоит из двух транзисторов, которые могут быть PNP или NPN. Транзисторы работают рука об руку, так что ток базы для включения одного из транзисторов включает другой транзистор.Чтобы лучше объяснить, рассмотрим схемы ниже.

Схема включения / выключения с двумя переключателями

При первоначальном включении схемы может возникнуть ситуация типа цыпленка и яйца, поскольку транзистор T2 будет выключен, поскольку через T1 не протекает базовый ток (T1 выключен), поскольку переключатель S1 не нажимался. Когда переключатель «включено» (S1) нажат, ток течет через базу транзистора T1, включая транзистор и позволяя протекать току IC1, который затем становится базовым током для транзистора T2 (IB2).Оба транзистора теперь включены, то есть выход включен. Поскольку транзистор T2 подключен параллельно к S1, он гарантирует, что схема остается включенной, даже когда S1 отскакивает, таким образом, система остается в своем «включенном» состоянии.

Чтобы выключить систему, необходимо нажать второй переключатель мгновенного действия S2. S2 заземляет базу транзистора T2, эффективно выключая транзистор. Это, в свою очередь, прерывает прохождение тока базы от транзистора T1 к земле, отключая транзистор и фактически выключающую всю систему.

Хотя эта схема работает и выглядит очень простой, она не совсем соответствует требованиям, предъявляемым к нашей конструкции, так как требует 2 кратковременных переключателя вместо одного. Мы хотим, чтобы работало что-то похожее на механический переключатель, поэтому мы нуждаемся в нем. чтобы переделать это и удалить второй переключатель. Для этого было введено еще несколько компонентов, которые составили схемы, представленные ниже.

Схема

Мы начинаем перепроектирование с замены транзистора T1 с PNP BJT в предыдущей схеме на N-канальный транзистор FET.Хотя BJT могут выполнять эту работу, полевые транзисторы имеют лучший отклик и больше подходят для использования в коммутационных приложениях. Затвор полевого транзистора привязан к входу через резистор R2, чтобы гарантировать, что он не плавающий, и система остается выключенной при выключении.

Второе изменение — это замена положения переключателя и изменение конструкции, так что переключение осуществляется с помощью одного переключателя. Это достигается добавлением в схему транзистора Т3.

T3 подключается таким образом, что при первом нажатии переключателя ток (по желтому проводу) течет от входа к базе транзистора T2 через переключатель (S), «включая» T2 и создавая путь проводимости для затвора Т1, эффективно «включающий» систему.Ток непрерывно подается на базу T2 через резистор R1 после нажатия переключателя.

Процесс включения системы также подготавливает ее к выключению при следующем нажатии переключателя. Как только система включается, ток подается на базу транзистора T3 через резистор R3, включая транзистор, который закорачивает ток от входа (желтый провод) прямо на землю. Таким образом, в следующий раз, когда переключатель будет нажат, база транзистора T2 будет заземлена через переключатель, «выключив» T2, который также «выключит» T1, фактически отключив всю схему.Из-за скорости, с которой реагируют аналоговые схемы, и возможной медленной скорости, с которой пользователь будет нажимать переключатель, был использован конденсатор, чтобы дать пользователю достаточно времени на каждое нажатие кнопки, а также служить механизмом дребезга для переключателя. . На выходе прикреплен светодиод, чтобы обеспечить визуальную обратную связь для пользователей.

Необходимые компоненты

Теперь, когда дизайн готов, мы можем выбрать для него необходимые компоненты. Хотя значения резисторов можно варьировать, важно, чтобы значения были выбраны в достаточной степени, чтобы потребляемый ток был достаточным и был симметричным, чтобы система оставалась сбалансированной.

В зависимости от конструкции требуются следующие компоненты;

1. IRF9110n x1
2. 2n3904 x2
3. Резистор 100 кОм x
4. Резистор x 1
5. Резистор 0 Ом (1)
6. 47 мкФ Конденсатор
7. Светодиод
8. Провода перемычки
9. Кнопка мгновенного действия (1)

Для транзисторов, я считаю, вы можете использовать любой транзистор NPN BJT с характеристиками, аналогичными 2n3904, а для полевого транзистора с N-каналом IRF9110 можно заменить любым другим аналогичным транзистором, просто убедитесь, что Vgs транзистора совместим с рабочее напряжение.

Демо

Когда дизайн готов, пришло время проверить все на практике. Подключите компоненты, как показано на основных схемах. Вы должны увидеть, как светодиод загорается и гаснет одновременно с нажатием переключателя.

Demo

Вот и все, это может легко заменить тумблер с механической фиксацией в вашем проекте. Попробуйте поэкспериментировать с номиналами резистора и конденсатора, чтобы оценить производительность в различных условиях.

Не стесняйтесь обращаться ко мне через раздел комментариев с вопросами или общими комментариями по проекту.

Видео

Выключатель питания с фиксацией использует кнопку мгновенного действия

Слаботочные кнопочные переключатели мгновенного действия, такие как «тактильные» типы для монтажа на печатной плате, дешевы и доступны в большом количестве различных стилей. С другой стороны, типы с защелкой часто больше, дороже и доступны только в относительно ограниченном диапазоне стилей. Это может быть проблемой, если вам нужен небольшой недорогой переключатель для фиксации питания нагрузки. Решение состоит в том, чтобы преобразовать мгновенное действие кнопки в функцию фиксации.

Предыдущие идеи проектирования предлагали решения, основанные на дискретных компонентах (ссылка 1) и схемах на основе ИС (ссылки 2 и 3). Однако для схемы, описанной ниже, требуется всего два транзистора и несколько пассивных компонентов для достижения того же результата.

Схема на рис. 1 (а) (а) сконфигурирована для фиксации питания на стороне низкого напряжения (относительно земли). Работает в режиме «тумблер»; то есть первое замыкание переключателя подает питание на нагрузку, второе отключает питание и так далее.

Рисунок 1 Схема преобразует нажимной переключатель мгновенного действия в переключатель мощности с фиксацией.

Чтобы понять, как работает схема, предположим, что источник питания постоянного тока + V _S только что был подан, конденсатор C1 изначально не заряжен, а Q1 выключен. P-канальный MOSFET, Q2, удерживается в выключенном состоянии R1 и R3, которые работают последовательно, чтобы подтянуть затвор до + V _S , так что V _GS равен нулю. Теперь схема находится в «разблокированном» состоянии, когда напряжение нагрузки V _L на выводе OUT (+) равно нулю.

Если нормально разомкнутый нажимной переключатель на мгновение замыкается, то C1 — будучи незаряженным — переводит затвор Q2 на 0 В, тем самым включая полевой МОП-транзистор. Напряжение нагрузки на OUT (+) теперь немедленно возрастает до + V _S , и Q1 получает базовое смещение через R4 и включается. В этих условиях Q1 насыщается и подтягивает затвор Q2 к низкому уровню через R3, таким образом удерживая полевой МОП-транзистор включенным при размыкании переключателя. Теперь схема находится в «зафиксированном» состоянии, когда оба транзистора включены, нагрузка находится под напряжением, а C1 заряжается до + V _S через R2.

Когда переключатель на мгновение замыкается во второй раз, напряжение на C1 (к настоящему моменту примерно равное + V _S ) передается на затвор Q2. Поскольку напряжение затвор-исток Q2 теперь примерно равно нулю, полевой МОП-транзистор отключается, и напряжение нагрузки падает до нуля. Напряжение база-эмиттер Q1 также падает до нуля, и транзистор выключается. Следовательно, когда переключатель отпущен, нет ничего, что могло бы удерживать Q2 включенным, и схема возвращается в свое «разблокированное» состояние, когда оба транзистора выключены, нагрузка обесточена, а C1 разряжается через R2.

Резистор R5 на выходных клеммах — это дополнительный компонент, который действует как понижающий. Когда переключатель отпускается, C1 разряжается через R2 в нагрузку. Если импеданс нагрузки очень высок (т. Е. Близок по величине к R2) или если он содержит активные устройства, такие как светодиоды, напряжение нагрузки в момент выключения Q2 может быть достаточно большим, чтобы смещать Q1 через R4, тем самым предотвращая цепь от правильного выключения. Присутствие R5 опускает клемму OUT (+) до 0 В, когда Q2 выключается, обеспечивая тем самым быстрое отключение Q1 и позволяя схеме вернуться в свое разблокированное состояние надлежащим образом.

При правильном выборе транзисторов схема будет работать в широком диапазоне напряжений и хорошо подходит для управления нагрузками, такими как реле, соленоиды, светодиоды и т. Д. Однако имейте в виду, что некоторые вентиляторы и двигатели постоянного тока продолжают вращаться при отключении питания их привода. Это вращение может генерировать ЭДС, достаточно большую для смещения Q1, тем самым предотвращая отключение схемы. Вы можете устранить эту проблему, вставив блокирующий диод последовательно с выходом, как показано на Рисунок 1 (b) .Вы также должны включить R5, чтобы гарантировать правильное выключение Q1.

Дополнительная схема, представленная на рис. 2 , предназначена для нагрузок со стороны высокого напряжения, подключенных к положительной шине питания, таких как реле, показанное в этом примере.

Рисунок 2 Дополнительная цепь, предназначенная для нагрузок на стороне высокого напряжения.

Обратите внимание, что Q1 был заменен транзистором PNP, а Q2 теперь является N-канальным MOSFET. Схема работает аналогично описанной выше.Здесь R5 действует как подтягивающий резистор, который подтягивает вывод OUT (-) до + VS, когда Q2 выключается, тем самым обеспечивая быстрое выключение Q1. Как и в предыдущей схеме, R5 не является обязательным и необходим только для типов нагрузки, упомянутых ранее.

Обратите внимание, что в обеих схемах постоянная времени, создаваемая C1-R2, обеспечивает дребезг контактов нажимного переключателя. Обычно значение от 0,25 до 0,5 с должно быть адекватным. Меньшие постоянные времени могут привести к нестабильному поведению, тогда как большая постоянная времени увеличивает время ожидания между замыканиями переключателя, необходимое для обеспечения правильной зарядки и разрядки C1.При C1 = 330 нФ и R2 = 1 МОм, как показано, постоянная времени номинально составляет 0,33 с. Обычно этого достаточно, чтобы разъединить контакты и позволить переключить мощность нагрузки через пару секунд или около того.

Обе цепи предназначены для фиксации и разблокировки в ответ на кратковременное замыкание переключателя. Тем не менее, каждый из них был разработан для обеспечения правильной работы, даже если нажимной переключатель удерживается в замкнутом состоянии в течение любого времени. Рассмотрим схему , рис. 2, , когда включен Q2.Когда переключатель нажимается, чтобы разблокировать схему, затвор опускается до 0 В (поскольку C1 не заряжен), и полевой МОП-транзистор выключается, позволяя соединению R1-R2 повышаться до + V _S через R5 и сопротивление нагрузки. . В то же время Q1 также отключается, так что затвор Q2 подтягивается к 0 В через последовательную комбинацию R3 и R4. Если выключить переключатель немедленно, C1 просто зарядится до + V _S через R2. Однако, если переключатель остается замкнутым, напряжение затвора Q2 будет определяться делителем потенциала, образованным в основном R2 и R3 + R4.Если мы предположим, что клемма OUT (-) примерно равна + V _S , когда схема не фиксируется, напряжение затвор-исток Q2 определяется как: V _GS = (+ V _S ) × (R3 + R4) / (R2 + R3 + R4) = 0,02 (+ V _S ). Даже если + V _S достигает 30 В, результирующее напряжение затвор-исток около 0,6 В будет слишком низким для повторного включения полевого МОП-транзистора. Следовательно, оба транзистора остаются выключенными до размыкания контактов переключателя.

Схема в , рис. 2 фиксируется путем кратковременного замыкания нажимного переключателя, когда C1 заряжается до + V. _S , что вызывает падение OUT (-) до 0 В, когда сразу включается Q2, за которым быстро следует Q1.Мгновенное замыкание переключателя позволит C1 разряжаться до нуля через R2 после размыкания контактов. Однако, если переключатель удерживается замкнутым, напряжение затвора Q2 будет определяться делителем потенциала, образованным R2 и R3. Поскольку Q1 насыщен, переход R3-R4 на коллекторе Q1 будет подтянут до + V _S , а переход R1-R2 будет понижен до 0 В через Q2. Следовательно, когда переключатель удерживается замкнутым, напряжение затвор-исток Q2 определяется выражением: V _GS = (+ V _S ) × R2 / (R2 + R3) = 0.99 (+ V _S ). Следовательно, при условии, что напряжение питания по крайней мере равно пороговому напряжению затвор-исток Q2, как Q2, так и Q1 будут оставаться включенными до тех пор, пока контакты переключателя не разомкнутся.

Обе схемы обеспечивают недорогой способ получения функции фиксации от переключателя мгновенного действия, и, как и в случае механического переключателя с фиксацией, рассеиваемая мощность в состоянии покоя (без фиксации) равна нулю.

Прочтите следующую дизайнерскую идею из этой серии : новый улучшенный выключатель питания с фиксацией

Список литературы

1. Смит, Энтони Х., «Блокирующий выключатель питания использует кнопку мгновенного действия», EDN , 28 октября 2004 г.
2. Шелле, Дональд, «Электронная схема заменяет механический двухпозиционный переключатель», EDN , 28 сентября 2006 г.
3. Бхандаркар, Сантош, «Электронная схема на основе одной ИС заменяет механический переключатель», EDN , 15 марта 2007 г.

Статьи по теме :

Переключатель 12 мм с фиксацией и кольцом для красных фонарей

Описание

Эти переключатели имеют красное светодиодное кольцо и изначально были разработаны для использования в автомобилях 12 В, но могут использоваться во многих других приложениях для коммутации постоянного тока.

В ПАКЕТЕ:

• Переключатель 12 мм с фиксатором, кольцо для красного света
• Крепежная гайка

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ВЫКЛЮЧАТЕЛЯ 12М С КРАСНЫМ КОЛЬЦОМ СВЕТИЛЬНИКА:

• Самоблокирующийся. Нажмите ВКЛ / ВЫКЛ
• Красный светодиодный светильник со встроенным токоограничивающим резистором
• 32 В при 2 А, номинальное значение контакта

Переключатель активируется путем вдавливания его в корпус переключателя, где он фиксируется на месте.Второе нажатие деактивирует переключатель, и кнопка снова становится заподлицо с корпусом переключателя.

Красное светодиодное кольцо, которое иногда называют «ангельским глазом», можно подключить так, чтобы оно светилось постоянно или загоралось при активации переключателя.

Крепление

Этот переключатель устанавливается в отверстие 1/2 ″ в панелях толщиной до 10 мм. Он крепится с помощью прилагаемой гайки.

Подключения

Переключатель используется для переключения горячего кабеля питания (обычно 12 В постоянного тока) или линии управления на аксессуары.Силовые соединения главного выключателя используют паяные хвостовики для подключения к проводке.

Светодиод подключается отдельно. Он имеет встроенный токоограничивающий резистор, и для его освещения требуется только питание и заземление. Провод заземления необходимо подключить к проводу ‘-‘ светодиода. Если необходимо, чтобы светодиод всегда был включен, провод «+» можно подключить к входной (горячей) стороне переключателя. Если желательно, чтобы светодиод загорался при активации переключателя, провод «+» должен быть подключен к выходной стороне переключателя.

---

Результаты нашей оценки:

Я принес небольшое количество этих переключателей, чтобы проверить их. Конструкция из привлекательного хромированного металла выглядит прочной.

Кольцо со светодиодной подсветкой обеспечивает приятное равномерное свечение по периметру кнопки, что выглядит красиво.

Светодиод имеет встроенный токоограничивающий резистор и работает от 3 В до 12 В, при этом потребляет около 10 мА. Максимальное напряжение на светодиоде составляет около 20 В, где он потребляет около 20 мА.Для более высоких напряжений необходимо добавить внешний резистор на 470 Ом или около того, чтобы снизить ток до безопасного уровня. Вы также можете добавить внешний резистор, если хотите, чтобы светодиод был более тусклым. Яркость светодиода будет изменяться в зависимости от напряжения, от которого он отключен.

Переключатель рассчитан на напряжение до 32 В при 2 А. Мы протестировали его до 32 В при 5 А, и казалось, что он отлично справляется с этим, за исключением небольшого самонагрева и отсутствия признаков увеличения контактного сопротивления, но я бы ограничил ток примерно до 2 А, чтобы быть в безопасности.

Главное, что следует учитывать при использовании этого переключателя, — это то, что кнопка должна быть вдавлена ​​в корпус примерно на 1,5 мм, чтобы активировать переключатель. Сама кнопка имеет диаметр около 10 мм. Если у вас большие пухлые пальцы, это может означать, что это переключатель, активированный мизинцем или карандашом. Это может быть хорошей функцией, если вам нужен переключатель, который сложно случайно активировать или он может просто раздражать.

Также обратите внимание, что переключатель указан как водонепроницаемый, но я думаю, что это натянуто. Водонепроницаемость, наверное, ближе к истине.

Примечания:

1. Нет

---

Технические характеристики

Тип переключателя		Кнопка с фиксацией
Тип контакта		SPST
Максимальный ток		2А
Максимальное напряжение		32 В постоянного тока
Тип окончания	Переключающие контакты	Хвостовики под пайку (2 шт.)
	Светодиодные контакты	Контакты под пайку (2 шт.)
Контактное сопротивление		50 мОм (типичное измерение)
Размеры	Длина корпуса переключателя с припаянными контактами	26 мм (1.02 ″)
	Максимальная толщина панели	10 мм (0,39)
	Внешний диаметр кольца	14 мм (0,55 ″)
	Диаметр кнопки	10 мм (0,39 ″)

Максимум EA067 Переключатель с фиксацией

Выберите CountryUnited StatesCanadaMexicoAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиОстров Херд и Макдональд LY Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, ОккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСвятой ЕленыСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСэн т Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-lesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Америки Внешние малые IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin острова , Британские Виргинские острова, U.С.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Часто задаваемые вопросы — Сектор микроволновой промышленности

1. Какие требования необходимы для заказа коммутатора у Sector Microwave?

1.) Тип переключателя (волноводный или коаксиальный) или оба (сдвоенный).
2.) Частотный диапазон.
3.) Рабочее напряжение.
4.) Волноводный фланцевый или коаксиальный разъем.
5.) Общее количество сигнальных цепей и / или запрещающих контактов.
6.) Наружное или внутреннее использование. (Герметичный, закрытый или стандартный)
7.) Любые особые требования или опции.

3. Как указать коммутатор, соответствующий требованиям RoHS?

Добавьте ( RoHS ) в конец номера детали переключателя в заказе на поставку

5. В чем разница между переключателем с фиксацией и отказоустойчивым переключателем?

Переключатели с защелкой встречаются чаще, чем их отказоустойчивые аналоги.По умолчанию переключатели изготавливаются с защелкой, если не выбрана опция Failsafe. Переключатель с фиксацией будет поддерживать выбранный РЧ тракт независимо от того, постоянно ли напряжение подается на привод после того, как переключение выполнено. Фиксация менее затратна, допускает ручное отключение и имеет большую наработку на отказ (среднее время наработки на отказ).

А отказоустойчивый переключатель « F » всегда возвращает ВЧ тракт в обесточенное положение, когда на привод не подается напряжение. Отказоустойчивые переключатели требуют непрерывного подачи напряжения на привод, чтобы поддерживать ВЧ тракт в активированном положении.Отказоустойчивость более дорогая, не допускает ручного обхода и имеет меньшую наработку на отказ.

7.
