Подключение выключателя света: пошаговая инструкция по установке одно-, двух- и трехклавишных моделей

Как правильно подключить выключатель света с одной, двумя или тремя клавишами. Какие инструменты понадобятся для монтажа. На какой высоте устанавливать выключатель. Какие меры безопасности соблюдать при работе с электропроводкой.

Виды выключателей света и их особенности

Выключатели света бывают следующих основных типов:

• Одноклавишные — для управления одним источником света
• Двухклавишные — позволяют независимо включать/выключать две группы светильников
• Трехклавишные — для управления тремя отдельными группами освещения
• Проходные — для управления светом из нескольких мест
• Диммеры — с возможностью регулировки яркости
• Сенсорные — срабатывают от прикосновения

При выборе важно учитывать количество управляемых источников света и желаемый функционал. Для большинства жилых помещений оптимально подходят одно- и двухклавишные модели.

Необходимые инструменты и материалы

Для установки выключателя света потребуются:

• Отвертки (крестовая и шлицевая)
• Кусачки и пассатижи
• Индикаторная отвертка
• Мультиметр
• Монтажный нож
• Дрель со сверлами
• Уровень
• Карандаш
• Изолента
• Сам выключатель и подрозетник (при необходимости)

Убедитесь, что все инструменты в исправном состоянии и имеют изолированные рукоятки для безопасной работы с электричеством.

Техника безопасности при работе с электропроводкой

Соблюдение правил безопасности — обязательное условие при любых электромонтажных работах:

• Полностью обесточьте помещение, отключив автомат в электрощите
• Проверьте отсутствие напряжения индикаторной отверткой
• Работайте только сухими руками в резиновых перчатках
• Используйте инструменты с изолированными ручками
• Не касайтесь оголенных проводов и металлических поверхностей
• При любых сомнениях обратитесь к профессиональному электрику

Помните, что работа с электричеством требует предельной внимательности и осторожности. Малейшая ошибка может привести к поражению током.

Выбор места установки и высота монтажа

Правильное расположение выключателя обеспечит удобство его использования:

• Стандартная высота установки — 90-110 см от пола
• Располагайте выключатель со стороны открывания двери
• Учитывайте расположение мебели и других предметов интерьера
• В детской комнате высоту можно уменьшить до 70-80 см
• Для людей с ограниченными возможностями — 80-90 см

Выбирая место, продумайте удобство подхода к выключателю и возможность его использования в темноте. При необходимости установите несколько выключателей в разных точках помещения.

Пошаговая инструкция по установке одноклавишного выключателя

Рассмотрим порядок действий на примере установки простого одноклавишного выключателя:

1. Обесточьте помещение и проверьте отсутствие напряжения
2. Снимите декоративную рамку со старого выключателя (при замене)
3. Открутите крепежные винты и извлеките механизм из подрозетника
4. Отсоедините провода от старого выключателя
5. Подготовьте отверстие в стене и установите подрозетник (при новом монтаже)
6. Зачистите концы проводов на 10-15 мм
7. Подключите провода к клеммам нового выключателя:
   • Фазный провод — к клемме L
   • Провод, идущий к светильнику — к клемме ↑
8. Вставьте механизм в подрозетник и закрепите винтами
9. Установите декоративную рамку
10. Проверьте надежность крепления и подключения

После завершения монтажа включите электричество и проверьте работу выключателя. При возникновении проблем повторно обесточьте сеть и проверьте правильность подключения.

Особенности подключения двухклавишного выключателя

Двухклавишный выключатель позволяет управлять двумя группами светильников независимо. Схема его подключения отличается от одноклавишной модели:

• Входящий фазный провод подключается к общей клемме L
• От клеммы L1 идет провод к первой группе светильников
• От клеммы L2 — ко второй группе
• Нулевой провод соединяется напрямую со светильниками

При подключении важно правильно идентифицировать провода и не перепутать фазу с нулем. Для этого используйте индикаторную отвертку или мультиметр.

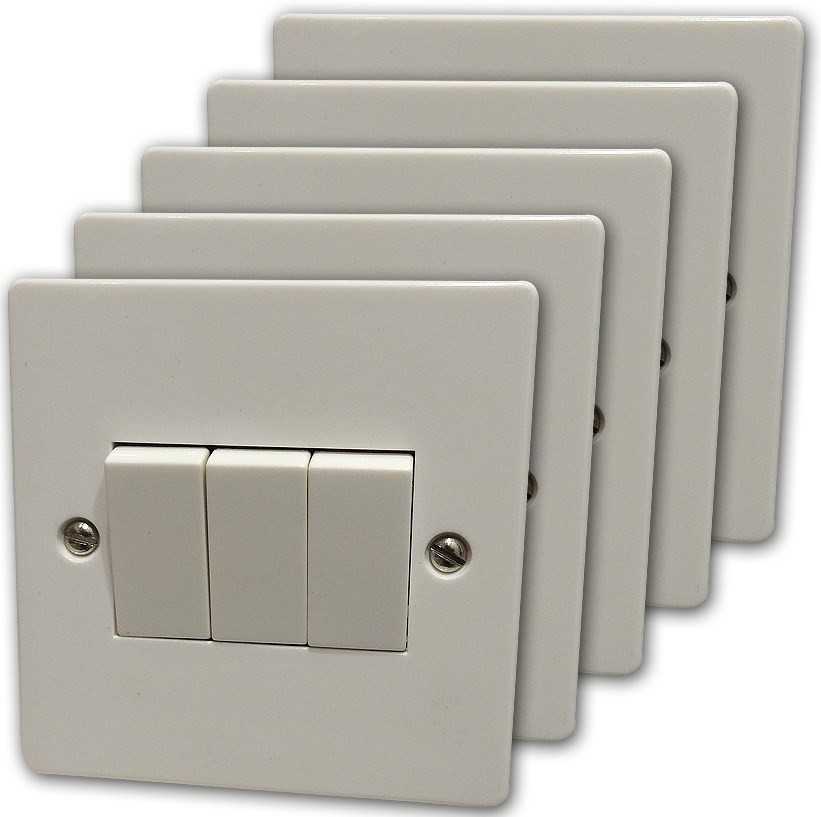

Монтаж трехклавишного выключателя

Трехклавишный выключатель используется для управления тремя независимыми группами освещения. Порядок его установки аналогичен двухклавишной модели, но с дополнительной третьей клеммой:

• Общий фазный провод подключается к клемме L
• От клемм L1, L2 и L3 идут провода к трем группам светильников
• Нулевой провод соединяется со всеми светильниками напрямую

Обратите внимание на мощность подключаемых светильников — она не должна превышать допустимую нагрузку на выключатель.

Проверка работоспособности и возможные проблемы

После завершения монтажа необходимо тщательно проверить работу выключателя:

1. Включите электричество в помещении
2. Проверьте работу каждой клавиши выключателя
3. Убедитесь, что все подключенные светильники включаются и выключаются
4. Проверьте, нет ли нагрева выключателя при длительной работе

Если выключатель работает некорректно, возможны следующие проблемы:

• Неправильное подключение проводов
• Слабый контакт в клеммах
• Неисправность самого выключателя
• Повреждение проводки

При обнаружении любых неполадок немедленно обесточьте сеть и устраните причину, при необходимости заменив выключатель или обратившись к специалисту.

Заключение

Установка выключателя света — несложная задача, с которой может справиться даже начинающий электрик. Однако важно соблюдать все меры предосторожности и тщательно следовать инструкции. При наличии сомнений лучше доверить работу профессионалам.

Правильно установленный и подключенный выключатель прослужит долгие годы, обеспечивая удобное управление освещением в вашем доме. Не забывайте периодически проверять его состояние и при необходимости заменять.

Особенности подключения выключателя света с двумя клавишами

Выключатель двойной, или двухклавишный, используется для управления несколькими источниками света из одной точки. Это позволяет увеличивать или уменьшать степень освещённости помещения, создавая больший комфорт для его обитателей. Подключение выключателя света с двумя клавишами возможно произвести самостоятельно, не прибегая к помощи специалистов. Установка этого устройства обеспечивает несколько режимов освещения, удобство его использования в быту трудно переоценить.

Устройство двухклавишного выключателя

Конструкция такого выключателя позволяет разделить одну входную фазу на две фазы на выходе, что позволяет подавать напряжение раздельно на два источника потребления. Устройство состоит из:

1. Двух клавиш включения.
2. Декоративной накладки.
3. Механической части, снабжённой контактными зажимами для крепления проводов питания.

В конструкцию отдельных моделей прибора может входить декоративная подсветка клавиш, основанная на светодиодах. Это помогает найти выключатель в темноте, а также позволяет понять, что электросеть исправна и находится под напряжением.

Принцип работы прост: в механической части выключателя происходит разделение одной входящей фазы на две параллельные электрические цепи с раздельным включением/выключением, клавишами устройства.

Это позволяет раздельно подавать напряжение на два источника освещения или на две группы световых приборов.

Провода в устройстве фиксируются при помощи винтовых или зажимных клеммников. Входящий контактный зажим располагается отдельно и имеет обозначение L. С противоположной стороны находятся два контактных зажима с обозначением L 1 и L 2, служащих для подключения двух контуров световых приборов.

Важное примечание

При выборе двухклавишного выключателя для управления световыми группами необходимо обратить внимание на количество контактов в механической части устройства, чтобы не перепутать его с проходным выключателем, предназначенным для решения совсем других задач. Проходной выключатель выглядит так:

Он предназначен для управления световыми группами из различных точек помещения. Например, чтобы включить свет при входе в комнату, а выключить возле дивана или кресла. Отличается он наличием дополнительного крепления для группы контактов.

Способы применения

Использование двухклавишного выключателя позволяет добиться вариативности степени освещённости помещения:

1. При отдельном включении первой клавиши включится один светильник или одна группа приборов освещения, допустим, наименьшей мощности. Это позволит получить подсветку наименьшей интенсивности или подсветку одной части помещения.
2. При отдельном включении второй клавиши можно обеспечить включение второго светильника или второй группы осветительных приборов (при необходимости большей мощности). Это позволит либо добиться средней степени освещённости, либо обеспечит подсветку другой части помещения.
3. При одновременном включении двух клавиш будет получена максимальная освещённость с использованием всех подключённых к выключателю источников иллюминации.

Последовательность включения и мощность светильников или световых групп зависит от дизайна помещения и пожеланий его обитателей.

Далеко не всегда необходимо максимально возможное количество точек освещения. Их можно легко отключить для экономии электроэнергии. Такие выключатели полезны с точки зрения безопасности. Контроль интенсивности освещения позволяет без необходимости не нагружать электрическую сеть, уменьшая число точек потребления электричества.

Схемы подключения

Существует несколько вариантов схем подключения выключателя с двумя клавишами. Какую из них использовать, зависит от особенностей конкретно взятого помещения и дизайна освещения.

Прежде всего необходимо разработать и начертить схему желаемого подключения, чтобы гарантированно правильно уложить или подключить необходимую проводку. Схема подключения также зависит от наличия заземления сети. В большинстве старых квартир и частных домовладений заземляющий провод отсутствует, что незначительно, но влияет на схему подключения выключателя. Кроме того, необходимо учитывать расположение точек освещения, количество ламп в одной люстре, а также расположение точек света в разных приборах (например, два бра находятся на значительном удалении друг от друга). Рассмотрим самые распространённые схемы.

Для двух лампочек

Схема подключения двойного выключателя на две лампочки может быть реализована:

• С использованием заземляющего провода.
• Без использования заземляющего провода для двух источников света, расположенных в одном приборе. Например, в люстре.

Для многоламповых люстр

Эта схема позволяет реализовать вариативность степени освещённости помещения путём использования выключателя с двумя клавишами и пятиламповой люстры.

• Клавиша включения фазы L 1 подаёт напряжение на две световые точки.
• При отдельном включении клавиши фазы L 2 подаётся напряжение на три световые точки.
• При одновременном включении клавиш прерывания фаз L 1 и L 2 подаётся напряжение на пять источников света, обеспечивая максимальную мощность освещения.

Количество ламп, подключённых к каждой фазе, может быть увеличено или уменьшено в зависимости от конструкции люстры.

​На схеме показано подключение трехламповой люстры с использованием заземляющего провода, что актуально для современной проводки.

Подключение двух групп ламп

Эта схема позволяет подключить две независимые группы источников света, расположенные на значительном расстоянии друг от друга. Например, два бра в различных сторонах комнаты или две группы точечных светильников на потолке. Все описанные схемы подключения просты, но требуют внимательности при соединении проводников.

Установка двухклавишного выключателя

Если при установке выключателей, после самостоятельной прокладки проводки, действовать в соответствии с ранее разработанной схемой, то запутаться в подключении практически невозможно. Гораздо сложнее разобраться, как подключить выключатель с двумя клавишами к уже проложенным проводам, скрытым штукатуркой, но если есть начальные познания в электрике, сделать это возможно. Однако в любых электротехнических работах крайне важна безопасность.

Меры безопасности

Напряжение 220 вольт всегда опасно. При любых электромонтажных манипуляциях проводка должна быть обесточена путём отключения автомата в электрическом щите, расположенном при входе в квартиру или другое электрифицированное помещение. Следует соблюдать следующие простые правила:

• Не работать влажными руками с подключёнными к сети приборами.
• Не использовать металлические крепления для монтажа проводки.
• Если провод визуально имеет дефекты, его необходимо заменить, не прибегая к ремонту.
• Инструмент для работы с электричеством должен иметь изоляцию ручек.

Необходимый инструмент

Для замены ранее установленного выключателя или монтажа нового в условиях внешней проводки, а также для установки устройства на новом месте в помещении со скрытой проводкой понадобится несколько разных наборов инструментов. А именно:

• Для замены ранее установленного выключателя или установки нового во внешней проводке понадобятся: крестовая и прямая отвёртки, острый нож, пассатижи, молоток, индикаторная отвёртка (устройство для определения фазы в сети переменного тока), мультиметр, зубило, дрель, свёрла, карандаш или маркер.
• Для установки нового устройства в скрытой проводке, помимо вышеперечисленных инструментов, понадобятся: ударная дрель или перфоратор, коронка диаметром, соответствующим установочному размеру выбранного выключателя, болгарка с диском или штроборез.

Виды электрической проводки

Прокладка электрического кабеля является темой для отдельной статьи.

Внешняя проводка размещается в специальном гофрированном шланге из негорючего материала и крепится зажимами, хомутами или клипсами поверх стен и потолков.

Скрытую проводку помещают в штробы (прорезы), сделанные в бетоне или кирпиче при помощи специального инструмента — штробореза или при помощи болгарки и перфоратора, с последующим цементированием или штукатуркой каналов с электрическим кабелем.

Стандарты идентификации проводов

При правильной укладке проводки идентифицировать провода можно по цвету. При самостоятельном монтаже соблюдение цветовой маркировки поможет не запутаться при соединении рабочих электрических цепей. Это позволит сократить время при установке тех или иных приборов и устройств. Основные маркировки выглядят так:

• Синий цвет означает всегда ноль.
• Жёлтый с зелёной полосой провод — защита, заземление (применяется в современных электросетях).
• Коричневый или красный проводник обозначает фазу.

А также существуют буквенные маркеры:

• A, B, C — обозначения фазы.
• N — всегда ноль.
• PE — защита, заземление.

Эти обозначения не всегда видны и понятны обывателю, стандарты которых со временем неоднократно изменялись, поэтому при установке устройств в уже смонтированной проводке доверять возможной верности маркировки не стоит. Необходимо самостоятельно проверить и отметить все используемые проводники цветными термоусадочными трубками или цветной изолентой.

Самостоятельная идентификация

Для этого понадобятся индикаторная (фазная) отвёртка и мультиметр. Если в помещении проложена однофазная сеть без провода заземления, то найти фазу поможет отвёртка-индикатор.

В распределительной коробке освещения при отключённой сети зачищают провода и разводят их в стороны, чтобы избежать соприкосновения. Включив электропитание, касаются проводов остриём отвёртки-индикатора. При касании провода с наличием фазы индикатор загорится. На нулевой провод индикатор не среагирует.

Для определения провода заземления потребуется мультиметр. Прибор выставляют на предел измерения переменного тока свыше 220 вольт. При поданном напряжении одним щупом касаются фазы, другим последовательно — двух других проводов. При касании нулевого контакта мультиметр покажет 220 вольт, при касании заземления показания будут ниже.

После этого необходимо обязательно обесточить сеть и промаркировать контактную группу подачи напряжения.

Подключение пошагово

Для подключения двухклавишного выключателя понадобится трёхжильный провод, проложенный от распределительной коробки освещения до места установки выключателя. Если таковой проложен, то задача значительно упрощается. В распределительную коробку также должны быть заведены провода двух групп источников света L 1, L 2 и промаркированные проводники подачи напряжения от электрощита L.

На месте установки выключателя коронкой соответствующего размера высверливается отверстие и обязательно устанавливается подрозетник. Если есть уже просверленное отверстие с подрозетником, то перед установкой нового устройства подрозетник желательно заменить. Если в помещении проложена внешняя проводка, то выключатель устанавливается в специализированный контейнер, который закрепляется на стене при помощи шурупов.

В механической части выключателя определяют общую, входную клемму — крепление и подключают к ней провод L (подача напряжения от электрического щита), предварительно промаркировав его в распределительной коробке соответствующим образом. Два других фазных провода подключают к раздельным клеммам, обозначив их L 1 и L 2.

После подключения проводников механическую часть выключателя закрепляют в подрозетнике или контейнере так, чтобы в выключенном положении клавиши были утоплены вниз (это соответствует принятому стандарту), избегая перекосов и смещений.

Собирают декоративную часть устройства, устанавливают рамку и клавиши.

В распределительной коробке соединяют проводники в соответствии с маркировкой при помощи Wago соединений или контактных планок.

• Фазу L, идущую от электрощита, коммутируют с проводом L, идущим на вход выключателя.
• Параллельные фазы L 1 и L 2, идущие от выхода выключателя, соединяют с фазными входами на световые группы L 1 и L 2.
• Нулевые выходы коммутируются в одно соединение.
• Провода защиты, заземления также соединяют в одно целое, если таковые имеются.

Скручивать провода категорически не рекомендуется. Такой метод коммутации проводников не является надёжным. В электропроводке самые слабые места – это соединения. Ненадёжность соединений может привести к потере контакта или перегреву и возгоранию.

Нужно помнить, что на выключатель всегда проводится фазный провод. Иначе собранная электрическая цепь не будет соответствовать стандартам безопасности.

Установка двухклавишного выключателя — несложная задача, с которой легко справиться человеку, имеющему поверхностное понятие об электричестве. Но, приступая к работе, необходимо уделить особое внимание технике безопасности и всегда помнить, что напряжение в 220 вольт опасно.

Как установить выключатель света в бетонной стене своими руками

Эта статья о том, как установить выключатель света. Вообще говоря, выключатели света используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света установлены на стене в определенном местоположении в комнате, высота, на которой они установлены, или форма выключателей, разные в зависимости от желания.

Что вы узнаете

Выключатель света — имеет много видов:одинарный и многократный, внутренний и наружный. Монтаж выключателя света должен осуществлять человек, имеющий опыт работы с электричеством.

Чтобы установить выключатель,необходимо сделать следующее…

Как установить выключатель света

Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной выключатель подачи энергии был выключен.

Выключаем автомат

Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем , что это лучше проверять несколько раз, прежде, чем касаться электрических проводов.

Проводка подключения выключателя

Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.

Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый выключатель электрического освещения будет установлен и выровнен должным образом.

Электрический выключатель

После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью выключателя.

Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать выключатель. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.

Укорачиваем провода

Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что Не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку выключателя.

После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.

Зачищаем провод для подключения

Как подключить выключатель света

Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам выключателя).

Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:

•  белый или коричневый — фаза;
• синий или черный — ноль;
• желтый, зеленый, желто-зеленый — заземление;

Прикручиваем провода к выключателю

И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).

Отверткой крепко прикрутите винты, прижимающие провода в выключателе.

Прикручиваем провода к выключателю

После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:

Провода прикручены к выключателю

После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку выключателя. Туда же вставьте выключатель и если всё встает на свои места закрепите его винтами.

Устанавливаем корпус выключателя в отверстие

Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли выключатель, окончательно подтяните винты.

Устанавливаем выключатель по уровню

Следующий шаг после установки выключателя света в коробке, установите кнопки выключателя. Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.

Прикручиваем основание выключателя к стене

Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.

Устанавливаем кнопки выключателя

Если вы закончили подключение и установку выключателя, пройдите к рубильнику и включите общий свет.

Последний шаг,  включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.

Выключатель света установлен

Схемы подключения выключателя света

На картинке вы можете посмотреть как правильно подключать электрический выключатель света: одноклавишный, двуклавишный и так далее.

Схемы подключения выключателя света

Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.

Как установить выключатель света: правила монтажа и подключения

Выключатель – это настолько простое устройство, что вопрос, как установить выключатель света, не представляется слишком трудным. Отчасти это так, но не имея опыта работы с электрикой, всегда лучше попытаться разобраться даже в самых простых, на первый взгляд, вещах.

Выключатель света – это электрическое устройство для контроля подачи электроснабжения как к осветительным приборам (лампам, светильникам, люстрам), так и к другим электроприборам (вытяжкам, жалюзи, обогревателям и т. д.). На современном рынке электрических товаров, существует большое разнообразие производителей моделей разных типов, конструкций и модификаций, например, таких, как выключатели Legrand.

Прежде чем выбрать нужный вам выключатель, необходимо понять, какой уровень контроля над освещение в доме вам нужен. Ведь существуют устройства, способные дистанционно контролировать как уровень яркости освещения, так и показатели напряжения и расхода электроэнергии.

Перед тем как установить выключатель света, самое важное – это грамотно организовать подключение источников освещения в квартире, а это уже зависит от правильного подбора выключателей и их расположения. Установку выключателей в квартире выполняет либо владелец помещения, или, при необходимости, приглашается профессиональный специалист – электрик. Но если вы решили сделать это самостоятельно, настоятельно рекомендуем, сначала разобраться, как работают выключатели света и какими они бывают.

Классификация выключателей

На первый взгляд может показаться, что все стандартные клавишные выключатели, установленные в большинстве домов, одинаково просты, но это не так. Помимо внешних различий (таких как количество клавиш, способы переключения и управления), есть еще много критериев, по которым отличают электрические выключатели.

По фиксации положения клавиши:

• Выключатели без фиксации положения клавиш — это редкий тип выключателя, который не используется в жилых домах. Проще говоря, в данном случае выключатель выполняет функцию переключателя между режимом света и темноты. Но в отличие от переключателей — это кнопка, которая не меняет при нажатии своего положения.

• Выключатели с фиксацией положения клавиши – самые распространенные, которыми, пользуетесь ежедневно. Система максимально проста: одно положение включает свет, другое – отключает.

По функциональности:

• Одноклавишный выключатель направлен на прямое одиночное управление одним источником света
• Двухклавишный выключатель чаще всего используют в нескольких случаях:

1. Для подключения/отключения дополнительного освещения в комнате с системой равномерно расположенных светильников или ламп.
2. Для управления определенным количеством ламп в люстре. Это более простая альтернатива выключателям с регулятором яркости.
3. Для управления светом в соседних, смежных помещениях, таких как ванная и туалет.

• Трехклавишный выключатель, как и двухклавишный, предназначен для контроля сразу нескольких электроприборов. В данном случае одну из клавиш часто используют для управления не только лампой, но и кондиционером или жалюзи. У таких выключателей есть один значительный минус – это залипание клавиш. Если вам необходимо контролировать несколько (три и больше) приборов одним выключателем, лучше использовать комбинацию из выключателей двух первых типов.
• Проходной выключатель необходим для систем управления освещением из двух и более точек. Может быть как одноклавишным, так и двухклавишным.
• Перекрестный выключатель необходим для систем управления освещением из трех и более точек.

Проходной и перекрестный тип выключателей будет полезен в многоэтажных загородных дома. Благодаря управлению светом из нескольких точек не нужно будет подниматься или спускаться, чтобы выключить свет на другом этаже или в очень большом помещении. Перед тем как установить проходной выключатель света в коридоре, убедитесь, что источники света и места предполагаемой установки, равноудалены настолько, чтобы можно было без проблем дойти до следующего выключателя при свете.

• Диммеры. Это выключатели света с регулятором яркости. Данный тип значительно отличается от предыдущих, так как они исполняют, в первую очередь, задачу по настройке яркости света, что позволяет не только создавать комфортное освещение в зависимости от ваших потребностей, но и помогает значительно снизить затраты электроэнергии.

• Сенсорные выключатели — технологичный и многофункциональный тип. Главное их преимущество перед другими выключателями — возможность глубокой персональной настройки, на определенные отрезки времени при разных задачах. Вместо клавиш для управления данными выключателями используются датчики. Существуют модели, реагирующие на звук и движения. Они значительно дороже, но при этом для управления светом во всей квартире будет достаточно всего одного выключателя. Сенсорные выключатели света 220 В довольно часто встречаются в ассортименте.

Технически данные выключатели отличаются в первую очередь тем, что в них вместо контактов используются более надежные и долговечные микросхемы. Сенсорные выключатели можно применять также для управления другими электроприборами (жалюзи, вытяжками, кондиционерами).

Общие правила монтажа и подключения выключателя света

При выполнении работ с электричеством следует полностью обесточить источники электропитания в квартире. Это можно сделать при помощи электрощитка или счетчика. Обычно к ним прилагаются инструкции по отключению подачи электроэнергии. У различных приборов и способ отключения будет разный.

После отключения электроэнергии следует подсоединить кабель к распределительной коробке. На каждую коробку нужно подать 2 жилы, от которой идет переназначение электричества на выключатели через посредством еще нескольких жил.

Количество жил и порядок монтажа во многом зависит как от типа выключателей, так и от выбора способа установки. Их всего два:

• Открытая установка.

Более простой способ. Установка и подключение выключателей света происходит с внешней стороны стены винтами, саморезами или дюбелями, в зависимости от удобства и красоты, материала стены и отделки. В данном случае монтажная коробка будет снаружи, что повышает риск внешних повреждений, но при этом значительно снижает общую стоимость электросистемы и количество потраченного времени.

• Скрытая установка.

Выключатели скрытой установки являются самым распространенным типом. Они устанавливаются в квартирах, домах. Перед монтажом таких выключателей необходимо предварительно смонтировать под них подрозетники. Данные выключатели можно объединять в группы с помощью монтажной рамки. Только для равномерной установки данных выключателей необходимо соединить замки в подрозетниках для выключателей.

При выполнении данных условий при чистовой установке выключателей не будет перекосов по клавишам, будет отсутствовать их залипание. Установка самого выключателя производится с помощью специальных винтов. Иногда приборы сами оснащены дополнительными распорками для монтажа.

Определяемся с высотой

Отвечая на вопрос, как установить выключатель света, о высоте установки думают в последнюю очередь, хотя именно в этом нюансе можно допустить серьезную ошибку. Места расположения устройств должны быть легкодоступны для обслуживания. Устанавливать выключатели внутри небольших закрытых помещениях (таких как чуланы, кладовки, гардеробные, бойлерные, санузлы) – не безопасно. В таком случае усложняется доступ к ним в случае экстренной ситуации.

В случае с санузлами выключатель нельзя располагать близко к источнику воды. Для предотвращения поражения электрическим током запрещается монтировать их вблизи токопроводящих конструкций здания, бытовой техники. Они должна быть размещены на расстоянии не менее полуметра от металлических батарей системы отопления, водопроводных труб, раковин, газовых плит и т. д.

Желательно для установки выключателей выбрать такие места, чтобы человек, осуществляющий отключение или включение освещения, видел подключенные к нему осветительные приборы.

Стандартная высота крепления выключателей – 1,5-1,8 метров от пола. Таким образом, вы ограничите доступ к электроприборам маленьким детям и домашним животным. Выключатели в отдельных комнатах обычно располагаются возле входной двери со стороны дверной ручки. Довольно часто можно увидеть выключатели, расположенные ниже полутора метров. Такая высота является стандартной для европейских стран и все чаще применяется в новостройках и загородных домах на территории СНГ. Мы рассмотрели, на какой высоте устанавливается выключатель света.

Правила установки выключателей

В зависимости от вида выключателей, процесс монтажа и подключения может значительно отличаться. Поэтому следует детально рассмотреть варианты установки самых популярных типов.

Выключатель с одной клавишей

Теперь рассмотрим, как установить одноклавишный выключатель света.

Для того чтобы его подключить, помимо самого корпуса устройства, вам понадобится распределительная коробка, фурнитура для установки и соответствующие инструменты.

Провод с фазой соединяется с контактами выключателя, для того чтобы постоянное напряжение было именно на выключателе, а не на сам осветительный прибор. Во избежание короткого замыкания, фаза подключается только на разрыв.

Провода должны быть подключены в такой последовательности: фазный провод электропитания соединяется с выключателем, нулевой провод осветительного прибора — к нулевому проводу фазы питания, и, в конце, фазный провод прибора к нулевому проводу выключателя. Помните, что все провода должны быть надежно изолированы.

Как установить двухклавишный выключатель света

В отличие от одноклавишного, в данном случае будет уже два контакта ввода и один вывода. При этом к контакту ввода присоединяется фаза от распределительной коробки. Два других контакта управляются соответственно двумя клавишами, например, для управления отдельными группами ламп в осветительной системе, как описывалось ранее. Вот только, если таких групп больше двух, нужно использовать трехклавишный выключатель.

Для установки в распредкоробку необходимо провести оба контакта электропитания. Для начала нужно присоединить друг к другу все провода с значением ноль. Провод с фазой соединяется с вводом выключателя. Провода для разных групп ламп обозначены разными цветами. В итоге, для того чтобы лампы люстры работали независимо друг от друга, провода с разными цветами должны быть подключены к отдельной фазе.

Также двухклавишный выключатель можно настроить так, чтобы при выключении одной группы ламп не отключалась/включалась другая. Тогда придется монтировать одновременно несколько разделенных групп контактов. Данная схема работает и в случае с тремя клавишами. Главное, чтобы при выключении разъединялся не ноль, а фазные провода. Помните, что все провода должны быть надежно изолированы.

Выключатель с тремя клавишами

Теперь рассмотрим, как установить трехклавишный выключатель света.

Эти устройства в целом очень похожи на вышеупомянутые виды. По сути это та же система, только с дополнительным проводником для третьей клавиши. Одна жила подключается к фазе в распределительной коробке, а другой конец этой жилы соединяют с общим контактом тройного выключателя.

Далее отсюда протягиваются три одинарных провода, которые подают фазу на освещение. Как вариант, можно использовать сразу трехжильный провод, но в некоторых ситуациях проще все-таки воспользоваться одножильными кабелями, помещенными в гофру. Следует понимать, что каждая из этих жил тянется к отдельной группе осветительных приборов: ноль для них можно делать общим и брать его нужно, опять-таки, из центральной коробки.

Схема установки схожа с предыдущими: один провод вывода и три провода ввода в данном случае. Далее все нулевые провода соединяем между собой, а провода ввода соединяем с фазой. Помните, что все провода должны быть надежно изолированы.

Наличие подсветки

Дальше мы рассмотрим, как установить выключатель света с подсветкой.

Выключатель любого типа можно дополнительно оборудовать подсветкой. Благодаря этому исчезнет проблема поиска его в темноте. Но данная опция слегка увеличит стоимость работы и усложнит процесс установки устройства.

Перед тем как перейти к монтажу двойного выключателя с подсветкой, необходимо иметь хотя бы поверхностное представление об устройстве его механизма, о назначении имеющихся на нем клемм, контактов.

В комплекте выключателей такого типа идет неоновая лампа, которая и обеспечивает подсветку. Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки.

Лампочка и резистор припаяны к контактам L и L1. Система подсветки в данном устройстве работает от обратного: когда свет выключен, контакты выключателя размыкаются, а провода неоновой лампы, наоборот, и подсветка включается. В остальном, монтаж выключателя зависит от его типа (одноклавишный, двухклавишный, трехклавишный).

Как установить сенсорный выключатель света

Для обеспечения постоянной работы датчиков необходимо поддерживать бесперебойный сигнал с дистанционным управлением. Соответственно, необходимо с умом подойти к выбору места для установки сенсорного выключателя. Устройство не будет реагировать, если между ним и пультом будет преграда (домашняя техника, мебель, внутренние перекрытия). Также настройки сенсора могут сбивать роутеры или другие удаленные точки, подающие сигнал.

Все проводники крепятся к соответствующей клемме. Затем в монтажную коробку вставляется коммутатор. Установка может производиться с помощью винтов или саморезов, но чаще всего в устройстве выключателя есть специальные распорки. Сама сенсорная панель устанавливается в последнюю очередь.

Существуют такие комплексные модели, как сенсорный выключатель Legrand с шестью клавишами, и это — не предел. Данный выключатель — это самодостаточный высокотехнологичный гаджет, обладающий множеством функций и возможностей.

Схема подключения сенсорного выключателя света на 220 В также довольно проста.

На всех современных моделях изображена подробная инструкция по установке.

Несмотря на сложность такого устройства, установить его вполне по можно без помощи специалистов, ведь при его монтаже даже нет необходимости прокладывать дополнительные провода.

Выводы

Электрические выключатели – довольно простое устройство и, чтобы понять их системную составляющую, достаточно разобраться в установке хотя бы одного из многих их разновидностей. На примерах установки выключателей разных типов наглядно можно проследить единый алгоритм, который будет логично видоизменяться соизмеримо сложности самой конструкции устройства. Вам остается только подставить новые переменные, с учетом особенностей нового выключателя и задач, которые вы перед ним ставите.

Если вы решили не прибегать к помощи специалистов, главное, придерживаться основных правил безопасности при работе с электроприборами, описанных выше. Не начинайте работы, если вы не уверены, что во всем разобрались.

К тому же, если у вас остались еще вопросы, или схемы установки и подключения для вас недостаточно подробны, нет ничего зазорного в том, чтобы воспользоваться видеоинструкциями, представленными выше.

Подключение дистанционного выключателя света – RozetkaOnline.COM

Нередко бывают ситуации, когда использование дистанционного выключателя света, единственная возможность организации удобного управления освещением в квартире или доме.

Вот и у нас, в качестве примера, на котором будут подробно показаны все этапы монтажа комплекта дистанционного управления освещением, выбран случай, когда необходимо было перенести стационарный выключатель света на кухне, без штробления и изменения электропроводки. Альтернативы дистанционному выключателю при этом, по скорости и удобству монтажа, просто нет.

Итак, давайте по порядку – необходимо перенести стационарный двухклавишный выключатель света на кухне, с одной стены на противоположную.

Этот двухклавишный выключатель управляет двухрежимной потолочной люстрой, к которой подходят (согласно схеме подключения двухклавишного выключателя) 4 провода.

В данный момент, т.к. это новостройка, вместо люстры, временно, установлен обычный патрон с лампой.

Для установки был выбран компактный комплект двухканального управления освещением Zamel RZB-04.

Комплект поставки этой системы дистанционного управления, включает:

1. Двухканальный миниатюрный радиоприёмник ROP-02

2. Двухклавишный четырехрежимный радиовыключатель RNK-04

3. Крепеж для выключателя (двухсторонний вспененный скотч и дюбели с саморезами)

В первую очередь давайте ознакомимся со схемой подключения приёмника ROP-02, та, что указана на корпусе не очень информативна, поэтому ЗДЕСЬ, мы подготовили более наглядный вариант, выглядит он так:

Согласно схеме, радиоприемнику, для работы, требуется подать напряжение – фазу и ноль. К выключателю проложена лишь фаза, без ноля, поэтому единственное место, подходящее для монтажа это то, где установлена люстра.

В нашем случае, т.к. это новостройка с монолитным потолком, в нем установлен подрозетник, удобнее всего скрыть приёмник именно в нём. В других же случаях, контроллер можжно спрятать в основании практически любой люстры, чем он и удобен.

Чтобы получить фазу, которая будет идти без разрыва и постоянно питать радиоприёмник, необходимо либо просто включить выключатель, либо, что надежнее, соединить соответствующие проводники напрямую, что мы сейчас и сделаем.

Но сперва, обязательно отключим подачу электроэнергии в месте монтажа, выключив защитный автомат в электрощите.

Снимаем старый, двухклавишный выключатель, как это сделать, подробно описано ЗДЕСЬ.

К нему подключено три провода, один фазный (БЕЛЫЙ) и два (ЖЕЛТО-ЗЕДЕНЫЙ и СИНИЙ), идущие от каждой из клавиш к люстре. Чтобы сделать, фазу без разрыва у люстры, необходимо этот фазный проводник соединить с одним из проводов, идущих к люстре напрямую, без выключателя. Делаем это с помощью зажимных клемм WAGO.

Теперь можно подключать радиоприёмник, по схеме, представленной выше.

К клемме «L» – подключается фазный провод, тот, что мы соединили в выключателе (Белый)

К клемме «N» – подключается нулевой провод (Синий), так же сюда подключается НОЛЬ, который затем подключится к люстре.

К клемме «OUT1» – подключаем проводник, по которому пойдёт фаза1 для первого режима люстры

К клемме «OUT2» –  подключаем проводник, по которому пойдёт фаза2 для второго режима люстры

Желто-зеленый оставшийся провод – заземление, затем так же сразу подключается к люстре

Далее нам необходимо «подружить» дистанционный выключатель света с приёмником, связать их между собой и выбрать режим работы. Для этого, в первую очередь, включаем подачу электроэнергии.

Выбираем режим, в котором будет работать выключатель, для наших целей подходит стандартный: при нажатии клавиши сверху – включение, снизу – выключение.

Для того, чтобы запрограммировать такой режим требуется сделать следующее:

1. С помощью отвертки нажать кнопку PROG на устройстве ROP-02 и придержать ее до загорания (постоянный сигнал) красного диода. После чего её можно отпустить.

2. Ненадолго нажимаем на верхнюю часть одной из клавиш дистанционного выключателя. Зажжется красный диод.

3. Затем нажимаем на нижнюю часть той же клавиши выключателя. Индикаторный диод зажжется (пульсирующий сигнал), а потом погаснет.

На этом первый режим работы люстры записан на эту клавишу. Переходим к программированию второй кнопки выключателя, он отличается лишь первым пунктом.

1. Нажимаем кнопку PROG устройства ROP-02 и держим ее до загорания (постоянный сигнал) красного диода, после чего отпускаем кнопку PROG. Ждем около 5 секунд пока красный диод зажжется (мигающий сигнал, a потом постоянный).

2. Ненадолго нажимаем на верхнюю часть второй, незапрограммированной, клавиши дистанционного выключателя. Зажжется красный индикатор.

3. Затем нажимаем на нижнюю часть той же клавиши выключателя. Индикаторный диод зажжется (пульсирующий сигнал), а потом погаснет.

Теперь обе клавиши дистанционного выключателя запрограммированы. Можно приступать к его установке на стену.

Для этого в комплекте есть как двухсторонний скотч, так и дюбели с саморезами. Проще всего, конечно, приклеить выключатель к стене на скотч. При этом не потребуется никакого инструмента для монтажа и всегда можно легко изменить место установки.

Двухсторонний вспененый скотч, для удобства, разделен на четыре квадратика, которые мы и приклеиваем по углам дистанционного выключателя, сняв с одной стороны защитный слой.

После чего, устанавливаем выключатель в нужном месте, выравнивая его строго по уровню.

На этом установка комплекта дистанционного управления завершена. Можно установить контрольную лампу и проверить работу всей системы.

Теперь, нажимая на верх клавишей выключателя, свет загорается, а при нажатии на нижние части – выключается. О работе выключателя свидетельствует красный индикатор на нём, который загорается ппри любом действии.

Как видите, с помощью такого комплекта управления освещением, достаточно просто перенести выключатель в любое, удобное для вас место. Да и его монтаж достаточно простой, с которым, обладая минимальными навыками, может справится практически каждый.

Если же у вас появились вопросы о подключении дистанционного выключателя света – оставляйте их в комментариях к статье. Режимов работы у комплекта управления освещением Zamel RZB-04, как собственно и вариантов его использования, масса, поэтому сложности могут возникнуть, я постараюсь вам оперативно помочь с этим.

Как установить и подключить выключатель света

Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист – мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

Выключатель: история и эволюция

Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет – в 1893 году свет увидел прообраз современного выключателя – рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века, стали появляться изделия одноклавишные, позднее приобрести стало возможно и варианты с 2-3-мя клавишами. Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем–то необычным.

Выбор регулятора освещенности: с одной или двумя клавишами?

Удобство управления светом в помещении зависит от многих факторов:

• собственного вкуса;
• расположения комнат;
• интенсивности освещения.

Одно- и двухклавишные элементы включения/выключения являются оптимальным решением для бытовых целей, поскольку отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами– это важно учитывать.

Они подходят для работы как со старыми лампочками накаливания, так и с новыми, современными изобретениями — люминесцентными осветительными приборами или диодными лампами, лентами.

Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

Хитрости выбора контролера освещения: подключение без проблем

Прежде чем переходить к подключению, важно узнать хитрости выбора. Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер света, придется все время пользоваться исключительно им.

Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика. Внутренняя основа может быть выполнена из керамики. Если установлена подсветка, что очень часто используют в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

Прежде чем приступать к установке, необходимо определиться с тем, где будут расположены выключатели, поскольку от этого зависит удобство управления светом в помещении. Подключение само по себе несложное, поэтому желаемое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

• выключатель/и;
• распределительная коробка;
• провода для соединения;
• изолента.


Монтажные работы: способы установки элементов подключения света

Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, не требуют много времени и сил, но некоторые знания в этом деле обязательны, чтобы потом источники света радовали глаз и могли отвечать потребностям людей.

Иногда включать/выключать свет в комнатах необходимо из разных мест, особенно если помещение большое. Для этой цели, обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4 — 5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы «играть» с освещением по собственному желанию.

По сути, необходимо сделать так, чтобы управлять можно было разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

Для того чтобы изменять количество лампочек в группе и необходимо знать, как подключить выключатель света.

Схема подключения

Чтобы произвести подключение,потребуются непосредственно сами элементы управления – одинарные или двойные – зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

У двойного или, как его еще называют, двухклавишного элемента управления освещением — имеется всегда шесть контактов — соответственно, два входа и четыре выхода. Подключение производится исходя из этих особенностей.

Схема подключения выглядит так:

По сути — это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

Схема, предназначенная для управления освещением одновременно из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа —  перекрестный, который отличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее – по два входа и два выхода, соответственно. Во время нажатия на двойной спаренный выключатель, сразу же срабатывают на переключение два независимых друг от друга контакта.

Важно отметить, что общее количество мест управления освещением с одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти — шести. Это осуществляется следующим способом — выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

Начало работ по созданию идеального света в помещении

Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставлять недоделанный элемент управления будет просто опасно. После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Так выглядят одно- и двухклавишный варианты:

С помощью этихразработок удобно создавать идеальное освещение в коридоре.

 Схема подключения одноклавишного выключателя — самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета. Напряжение приходит в распределительную коробку, которая располагается в коридоре.

Фаза соединяется в распределительной коробке с проводом красного цвета, который идет непосредственно на выключатель. С него провод, обозначенный на схеме оранжевым цветом, уходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющегося одновременно нагрузкой в этой схеме.

Ноль, в свою очередь, соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку. Для соединений проводов в распределительной коробке удобно использовать клеммы – с ними подключение пройдет быстрее и надежнее.

Важно помнить!!! Выключатель всегда должен разрывать именно фазу, но не ноль.

При замене лампы, достаточно будет отключить всего лишь выключатель, и в патроне не будет напряжения. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

Нюансы работы: подключение света

Существует два типа установки – с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стене. На него уже и крепится выбранный выключатель по приведенной выше схеме.

Крепления производятся шурупами, дюбелями или саморезами – выбор крепежей зависит от материала стены и типа выключателя. Отверстия, в которые потом будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. Клавиша, при помощи которой будет производиться регулирование количества света в помещении, ставится в самую последнюю очередь. Как видно подключение света – дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

Вот так выглядят подрозетники:

Так – разобранные выключатели, готовые к установке

На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

Установить выключатель самостоятельно можно, даже не имея специального образования. Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие произвести любые работы самостоятельно, не прибегая к помощи мастеров, которых иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь – лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста – так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

Как подключить выключатель света: от демонтажа к доработке

Сегодня дадим ряд советов, как подключить выключатель света, если событие застало врасплох. В ходе обзора затронуты вопросы установки подрозетников, приготовление раствора и прочее. Вы узнаете, как подключить одноклавишный выключатель света, если провода слишком короткие, покажем, как доработать конструкцию согласно собственным нуждам.

Если старый подрозетник под выключатель света не годится

До начала операций отключите свет в квартире. 220 В способны хорошенько тряхнуть. Неплохо на лбу иметь фонарик, чтобы руки оставались свободны.

Схематичное подключение выключателя

Демонтаж старого подрозетника, подготовка фурнитуры выключателя света под установку

В первую очередь нужно заизолировать провода. Арматура стен иногда заземлена, что чревато получением электрического шока. Приятного мало, если ток пройдёт через небольшой отрезок тела. При помощи отвёртки-индикатора рекомендуем найти фазу, потом маркером пометить изоляцию жил. На снимке зелёным отмечен нулевой провод, а заземление отсутствует (это чуть столкнёт с правильного хода мыслей по поводу, как подключить светильник, если видны три провода). Вправду сказать, для большинства выключателей света ветка не нужна. А нулевой провод принято помечать синим.

Часть людей живет в старых домах советской постройки. Жилья тогда сдавали много, но внутренние работы часто не отличались отменным качеством: криво положенная плитка, провода, торчащие из стен, линолеум непонятного происхождения. Не удивительно, когда в подрозетнике обнаруживается участок горизонтально идущей арматуры. Увиденное вызывает затруднение. Старый выключатель света уже не устраивает, а новый не лезет внутрь:

• Арматура проходит горизонтально, исключая возможность впихнуть в старый подрозетник выключатель света.
• При установке строители постарались на славу. В нижней части идёт стальная жила, они вытянули гибкий старый подрозетник эллипсом и запихнули выключатель света. Благо, конструкция креплений позволила. На новых моделях, изображённых ниже на фото, распорки короткие.

Изоляция проводов из старого подрозетника

Нулевой провод и фаза

Конструкция изменилась, исчезла возможность подключить свет на участке, охватываемом данной точкой. Старый подрозетник, выдранный из стены, показан на первом фото. Нередко посажен на раствор, по задней кромке имеет зуб по кругу. Уже на этом этапе люди столкнутся с определёнными трудностями. Нюанс дополнительный – продолбить участок не всегда получится: шумно, долго, лишнее возможно сколоть. Предлагаем воспользоваться гвоздодёром. Режьте пластмассу ножом, плавьте паяльником.

Отверстие по задней стенке у старого подрозетника

На старом подрозетнике вырезано круглое отверстие на задней стенке. Оттуда проходят внутрь провода питания. У новой (см. фото) конструкция другая. Обратите внимание, отрывные секции расположены по диагонали, что далеко не всегда удобно. К примеру, в стене вертикальный канал, в будущем предполагаем перетянуть проводку заново, не нужны здесь лишние углы. Корпус подрозетника возможно доработать сверлом, как показано на фото. Отверстие выполняем нужного диаметра в удобном месте.

Новый подрозетник с отрывными секциями

Доработка подрозетника сверлом

Отломать отрывные секции, чтобы крепче подрозетник ушёл в раствор, не лучшая идея. По простой причине, что лишний цемент внутри не нужен, этим усложняется подключение выключателя света и позиционирование корпуса внутри подрозетника. Обратите внимание, придётся снять распорки. Они мешают, а ставить выключатель света будем на штатные винты. Отделочные работы не велись, нет шансов, что крепёж заляпан строительными смесями. Снимаем распорки с выключателя света, как показано на снимке.

Удалите распорки

Снимите лицевую панель

Наконец, лицевая часть корпуса снимается, чтобы не мешать при монтаже. К примеру, не удастся привинтить выключатель света к подрозетнику. Обычно наличник стоит на пластиковых зубцах, встречаются прочие варианты креплений. На этом подготовительный этап завершён, порой требуется доработка.

Подготовка отверстия в стене под установку подрозетника

Готовимся рассмотреть случай, когда арматура плиты пересекает отверстие в стене под установку выключателя света. Обратите внимание, металлическая конструкция, как правило, утоплена внутрь, чем сильно усложняется установка выключателя света. Пилить ножовкой не получится, диск болгарки не дотягивается, напильник оставим для узников темниц. В указанном случае арматуру нужно чуть выгнуть посередине наружу. Тонкий момент: если немедленно гвоздодёром тянуть на себя, легко выломать часть плиты вместе с отделкой. Подобного не хотелось.

Торчащая из глубины арматура

Будет правильным захватить арматуры между рожками гвоздодёра, и гнуть на весу в нужную сторону. Помощник – при наличии – станет прижимать прут по концам. Хватит пары сантиметров, чтобы диск болгарки достал до стали. Затем за 2-3 сек проводится разрез, концы арматуры отгибаются на края, как показано на снимке. Потом разрешается пилить как удобно. В результате образуется приблизительно ровное отверстие в стене, куда ставится новый подрозетник.

В начале упомянули, что строители выгнули конструкцию эллипсом. Придётся не просто посадить подрозетник на шпатлёвку, но замесить настоящий строительный раствор. Дабы заполнить пустоты по бокам.

Замес раствора под установку подрозетника в стену

Обратите внимание, к деревянным стенам подрозетник возможно привинтить. Когда дело касается бетона, не всегда получается вонзить дюбель-гвозди. В последнем случае предлагается месить раствор. Предлагаем использовать известково-цементную смесь. Чистая известь не обладает слишком большой прочностью, а добавки гипса недопустимы там, где высокая влажность (точки санузлов). В домашних условиях универсальной признана известково-цементная строительная смесь.

Пропорции сильно зависят от марки цемента. Подробно информацию читатели могут найти на специализированных сайтах. Известно множество рецептов, мы выбрали пример, исходя из наличия на руках пушонки и цемента марки М500. Раствор выбирается маркой между М150 и М200, чтобы не боялся воды. Понятно, что до настоящего бетона микстуре не дотянуть, но стоит задача просто поставить подрозетник, не более. Сделать выключатель света устойчивым – главная цель мероприятия.

Замес проводим так:

1. Вначале готовим известковое тесто. Для этого попросту в пушонку добавляем воды. Полученная смесь по консистенции напоминает тесто. Субстрат нужно оставить на сутки в плотно закрытой ёмкости.
2. На следующий день начинаем собирать песок. В нашем случае известковое тесто относится к цементу, как 0,3 к 1. Песка берём четыре доли. Просеиваем на относительно крупной ячее, чтобы убрать крупные частицы, потом берём самую мелкую клетку, какую удастся найти (будто для чая). Так исключаем пыль. Потом песок промываем для обеспечения пущей прочности. Можете мыть песок под краном в мелком сите, и сразу смешивать с известковым тестом.
3. В полученную грязь добавить цемент М500. Пропорция указана выше. Хорошенько размешиваем, получается как на фото. Ставим раствор под крышку.

Цементный раствор М500

Доработка выключателей света под заданные условия

Схема подключения светильника не вызывает трудностей – сложности начинаются позднее. В обзорах давали ссылку на видео, где показано, как мигает светодиодная лампочка, хотя выключатель света в нерабочем положении. Оказывается, питающие конденсаторы схемы заряжаются через… огонёк подсветки. Рекомендуем удалить. Внутри обязательно найдётся электрическая схемка наподобие изображённой на фото. Просто выкусите огонёк и резистор (выкидывать не нужно, в хозяйстве сгодится).

Электрическая схема

Обратите внимание, выключатели с подсветкой стоят дороже. Дополнительный момент, ставящий в тупик: недостаточная длина проводки. Казалось бы: поставь клеммник и живи спокойно. Но каждый такой узел увеличивает сопротивление цепи, что приводит к потерям электроэнергии на левые нужды и чревато опасностью возникновения пожара (по указанной причине не рекомендуется делать скрутки). В старых домах провода нередко алюминиевые, как показано на фото. Жилы разной длины, нужно чтобы кнопка включалась вверх, и не получается.

Жилы разной длины

Разборка корпуса до нуля

Перенос контакта на другую сторону

В этом случае подключение переключателя света напрямую не возымеет смысла. Разбираем корпус до недр. До места, где находятся контакты. За счёт унификации конструкции один контакт переносим на противоположную сторону, как показано на снимке, и получаем требуемое. Случается, что задача стоит круче: требуется обе клеммы вынести вверх, потому что проводка не дотягивается. Придётся поработать напряжённо, чтобы подключить переключатель света.

Короткие жилы

Доработка контактной площадки

Контактная площадка замыкается на весу

На авторском фото показано, что контактная площадка доработана так, чтобы замыкаться не на донышке керамической ванны, а прямо на весу. За счёт упругости пружинного толкателя кнопки и гибкости латуни фокус проходит на ура. Конечно, контакт лучше брать от старого, уже ненужного выключателя света, чтобы при необходимости вернуться на круги своя. После доработки направление кнопки меняется на противоположное. Что и требовалось в описанной ситуации. На фото видно, что внешний вид корпуса выключателя света остался прежним (с точки зрения разводки клемм), схема поменялась с точностью до обратной.

Внешний вид корпуса после доработки

Иногда подключение лампы дневного света потребует контроля. Удобнее это делать при помощи отверстий на выключателе света. Makel даёт такую возможность, с прочими производителями порой сложнее. Если корпус пластиковый, нужно просто просверлить отверстия в нужных местах. Плюс с обратной стороны они слегка намечены. Проще делать на низких оборотах.

Итак, сегодня показали, как проводится подключение и доработка выключателей света согласно возникающим требованиям, рассказали о замалчиваемых нюансах. Лампочки и резисторы легко заменяются аналогами, не выходят из строя десятилетиями.

Монтаж выключателя — пошаговая инструкция с фото, видео и схемой. Установка одно и двухклавишного выключателя своими руками

Отточенным движением мы все включаем и отключаем освещение в доме, подчас не задумываясь о принципах работы осветительной системы. Но когда переключатель внезапно перестает реагировать на нажатие или требуется установить новую точку “с нуля”, невольно задаешься вопросом, как осуществить монтаж выключателя света своими руками?

На самом деле, все намного проще, чем кажется на первый взгляд. Процесс работы над новым устройством займет в среднем час, справится с этим делом под силу даже новичку в электромонтаже, а приятным бонусом будут функционирующее освещение, экономия времени и денег из-за не вызванного электрика.

Краткое содержимое статьи:

Намечаем план действий

Пошаговая инструкция для монтажа выключателя зависит от объема необходимых работ и в целом состоит из пяти этапов:

• Подготовка к монтажу;
• Проведение требуемых строительных работ
• Установка выключателя;
• Подключение к сети;
• Проверка работоспособности.

Для наглядности сопровождать алгоритм действий каждого этапа будут ряд фотографий и подробные схемы подключения.

Знакомимся с правилами и готовим материалы

Первым делом всем, а особенно новичкам, необходимо вспомнить основные правила техники безопасности при манипуляциях с электричеством:

• Всегда отключать электричество и убедиться с помощью мультиметра или индикаторной отвертки в его отсутствии непосредственно на участке работы.
• Не касаться руками оголенных жил.
• Изучить цветовую и иную маркировку проводов, тщательно следить за тем, чтобы нулевой провод присоединялся к нулевому, заземление к заземлению, а фаза к фазе. В противном случае возможно короткое замыкание вплоть до возгорания проводки.
• Выбирать качественные электротехнические элементы и расходные материалы, вновь не использовать старые выключатели и провода.
• Для соединения проводов пользоваться пайкой, клеммами, соединительными колодками, а не скруткой и изолирующей лентой.
• Рассчитывать предельное напряжение на провода и в связи с этим параметром выбирать диаметр сечения и другие эксплуатационные характеристики проводника.
• Ознакомиться со схемой монтажа выключателя выбранного вида (с одной, двумя или тремя клавишами).

Также необходимо заранее приготовить все необходимые инструменты и материалы. Так, для монтажа электропроводки выключателя потребуются дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертки (в том числе индикаторная), шпатель, плоскогубцы, нож, двужильный провод, подрозетник, выключатель, шпаклевка или гипсовый раствор.

Внимание! При покупке нового выключателя нужно обязательно приобрести подходящий к модели подрозетник, который от стандартных железных вариантов старого образца отличается компактным размером и изготавливается из специальной негорючей пластмассы.

Делаем необходимые отверстия

Если необходимо только заменить старый и подключить новый выключатель, то этот этап можно пропустить, но тех, кто “с нуля” налаживает освещение в доме без строительных работ не обойтись.

Для монтажа скрытого выключателя с проводкой, размещенной внутри стен, придется предпринять следующее:

• Определить место для установки выключателя.
• Наметить линию будущей проводки от ближайшей распределительной коробки до непосредственной точки выхода.
• Проштробить канал в стене глубиной в 2 см, а для выключателя проделать отверстие необходимого размера.
• Проложить от коробки до переключателя проводку прямо, но не натягивая, закрепить зажимами и заштукатурить.
• Устанавливаем и подключаем выключатель

Будущее место для нового устройства необходимо тщательно очистить, а торчащие провода зачистить на один или два сантиметра.

Далее приступаем непосредственно к подключению выключателя:

• Устанавливаем в подготовленное отверстие подрозетник, не забыв вывести провода в специальные дырочки на задней стенке.
• Разбираем выключатель на две части: сердцевину и декоративную крышку.
• Фиксируем жилы в специальные зажимы, затягиваем крепежный винт и проверяем надежность закрепления (отходящий контакт будет подгорать, провоцировать утечку тока и в худшем случае может вызвать короткое замыкание и пожар).
• Закручиваем остальные элементы устройства, следя за тем, чтобы корпус не изменил свое положение.
• Раскручиваем имеющиеся распорки или лапки, вставляем в подрозетник, регулируя положение строго по горизонтали.
• Закрепляем опорные винты, проверяем устойчивость конструкции.
• Закрепляем защитное обрамление.
• Размещаем клавиши, следя за совмещением специальных кнопок и пазов устройства.

Подробнее следует рассмотреть, как правильно подключить выключатель с одним, двумя или тремя клавишами. Самым простым считается одноклавишный, так как здесь всего два провода – нулевой и фаза.

Главное, не перепутать характер проводников и соединить в строгой последовательности: “ноль” выключателя с “нолем” светильника, фаза сначала с выключателем, потом с обратно в коробку и только потом к лампочке.

В случае с двумя клавишами на задней стенке корпуса переключателя будут три вывода. Одинокий ввод предназначен для входной фазы, а два расположенных рядом отверстия – для исходящих фаз к разным группам светильников. Схема подключения тройного выключателя аналогична предыдущей с тем лишь отличием, что рядом будут находиться сразу три отверстия для трех групп лампочек.

Проверяем работоспособность устройства

После того, как основной монтаж окончен, необходимо убедиться в правильности и качественности выполненных действий. Однако стоит помнить, что промежуточные проверки надежности креплений, соответствия цветовых маркировок проводников, отсутствия сгибов, переломов, скруток рекомендуется делать на каждом этапе работы.

Контрольная проверка заключается в визуальном осмотре места монтажа и последующем включении электричества. Отсутствие искр, неприятного запаха и сработавшего автомата и наличие яркого, немигающего света говорит о точном соблюдении всех инструкций.

С помощью приведенных пошаговых фотографий всего процесса монтажа выключателя осуществить самостоятельный ремонт или наладку системы освещения в доме под силу каждому человеку. Главное, тщательно следовать алгоритму и помнить о технике безопасности.

Фото процесса монтажа выключателя своими руками

Розетки и переключатели | Традиционные, современные и индивидуальные розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — популярные покрытия

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукция Напольная розеткаИнтеллектуальный диммерLED DimmerLight SwitchРозетка с USB-зарядкойКоммутируемая розеткаToggle / Dolly Switch

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …

Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>

Серия розеток и переключателей Studio

Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах, делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкий, чистый дизайн с четкими квадратными углами и низким профилем делает линейку розеток и выключателей без винта одним из самых умных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.

Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки разъемов и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших красивых отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь с современной и традиционной отделкой

Необычная отделка — чтобы добавить немного другой

Розетки напольные

Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, а крышка закрывается ровно, оставляя выходящий кабель.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>

Ретро-индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>

RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>

Будьте в форме!

Ищете что-то особенное? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и предложит творческий подход к оформлению вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.

Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?

• Выберите из более чем 80000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов пластин на выбор
• Изготовлено в соответствии с высшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Многослойные лаки для длительной защиты
• Каждый продукт собран вручную и упакован в индивидуальную коробку
• Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.

Определение проводов на вашем старом коммутаторе — отличная поддержка

Глядя на то, как подключен ваш существующий выключатель света, вы можете определить, какой провод какой находится в вашей настенной коробке. После того, как вы определили свои провода, установка Brilliant Control станет намного проще.

Мы взяли часть работы за вас и рассмотрели некоторые из наиболее распространенных выключателей света. Мы пометили провода на рисунках ниже, чтобы облегчить процесс идентификации.

Во-первых, вот несколько терминов, которые помогут вам на этом пути:

Общая клемма: При установке Brilliant отверстие для общего провода — это то место, где вы вставляете провод «Линия» или «Нагрузка» в основание Brilliant. Brilliant может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому не имеет значения, какой из этих двух проводов вы вставляете в отверстие для общего провода.

Заземляющий провод: Этот провод зеленого или неизолированного медного цвета и может быть подключен к вашему старому коммутатору, а может и не быть.Если он не прикреплен к вашему старому переключателю, он может быть собран вместе в связке в задней части настенной коробки. Этот провод необходим для установки Brilliant и необходим для обеспечения безопасности. Он устанавливается в отверстие для провода, помеченное символом заземления (показано ниже).

Линейный провод: Это провод, который обеспечивает питание 120 В для вашего коммутатора от энергокомпании. Обычно это черный провод. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации.В трехполюсной конфигурации провод «Line» должен быть подключен к клемме «Common» на Brilliant Control.

Нагрузочный провод: Это провод, который соединяет ваш выключатель с лампочкой или другой «нагрузкой» (например, вентилятором или другим устройством). Он также обычно черный. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации. В трехполюсной конфигурации провод «Нагрузка» должен быть подключен к клемме «L1» Brilliant Control.Вы можете узнать больше о многосторонних конфигурациях, прочитав эти две статьи поддержки.

Настройка нескольких Brilliant Controls в многоходовой конфигурации

Установка Brilliant Control в трех- и четырехпозиционной конфигурации

Нейтральный провод: Обычно подключается только в том случае, если ваш старый переключатель является интеллектуальным переключателем или некоторыми диммерными переключателями. Обычно это белый провод. Если он не подключен к вашему старому коммутатору, поищите пучок белых проводов, связанных вместе в задней части настенной коробки.Для установки Brilliant Control требуется нейтральный провод. Чтобы узнать больше о нейтральном проводе, вы можете ознакомиться с этой статьей поддержки здесь.

Дорожные провода: Эти провода предназначены только для многоходовых конфигураций и всегда идут парами. Часто это красные или черные провода. Они подключают Brilliant Control к другому многопозиционному переключателю. Чтобы узнать больше о многонаправленных конфигурациях, ознакомьтесь со статьями поддержки выше в разделе «Нагрузка на провод». При установке Brilliant Control в 3-сторонней конфигурации бегунки будут вставлены в отверстия для проводов, помеченные «L1» и «L2».

Теперь, когда вы знакомы с некоторыми из проводов, которые вы будете идентифицировать, вы можете определить, какой провод какой из них, в зависимости от типа установленного вами коммутатора. Вот несколько изображений обычных выключателей света и расположения различных типов проводов.

Тип переключателя	Изображение 1	Изображение 2
Lutron Maestro 3-ходовая модель и конфигурация
Lutron Diva 3-ходовая модель и конфигурация
Рокер Lutron 3-ходовая модель и конфигурация
LeGrand 3-ходовая модель и конфигурация
Рокер Lutron 4-ходовая модель и конфигурация
Интеллектуальный коммутатор

Лучшие умные выключатели и диммеры 2021

Нет такого элегантного решения для интеллектуального освещения, как встроенные в стены интеллектуальные выключатели и диммеры.Конечно, вы можете вкрутить умные лампочки в свои светильники или подключить пару ламп к умным розеткам и закончить день, но если рассматриваемый светильник управляется тупым переключателем, вы никогда не сможете управлять этим умным лампочку, если переключатель находится в выключенном положении.

Хотя их установка может быть сложной задачей — наймите электрика, если вам неудобно делать это самостоятельно, — после установки интеллектуальный выключатель света позволяет вам включать и выключать свет по расписанию с помощью приложения для смартфона и — с установкой аксессуаров — в ответ на голосовые команды, движение или даже ваше местоположение (при условии, что у вас есть смартфон).

Обновлено 29 июля 2021 года с нашим обзором диммерного переключателя Philips Hue второго поколения от Signify. Новый диммерный переключатель не только выглядит более современным, чем его предшественник, он также добавляет новую кнопку Hue и временный режим освещения, а также большую настенную пластину, которая позволяет как отслаивать, так и закреплять винтами. .

Там, где интеллектуальный переключатель просто включает и выключает подключенную лампочку или прибор, интеллектуальный диммер также может регулировать яркость лампочек в приборах, которыми он управляет.Поскольку диммер — это, по сути, переключатель с дополнительной функцией, мы будем использовать здесь взаимозаменяемые термины, но в наших обзорах основное внимание уделяется диммерам. Мы обсудим разницу более подробно в руководстве для покупателей на следующей странице.

Цены на интеллектуальные переключатели и диммеры сильно упали за последние год или два, хотя самые модные и мощные экземпляры остаются дорогими. Вы встретите продукты известных имен, таких как Leviton и Lutron, а также множество новичков в этом пространстве, включая Noon и Hogar.В большинстве случаев замена «тупого» переключателя на «умный» — это относительно простой проект «сделай сам»; но опять же, нет ничего постыдного в том, чтобы нанять электрика для выполнения этой работы.

Вот наш лучший выбор умных диммеров, а также руководство по функциям и терминологии, с которыми вы столкнетесь при покупке одного из них. Вы также можете сразу перейти к списку наших последних обзоров умных переключателей.

Лучший умный диммер в целом

Экосистема Caséta

Lutron намного менее открыта, чем другие три большие платформы интеллектуального освещения: Wi-Fi, Z-Wave и Zigbee.Lutron — единственный поставщик диммеров и переключателей, но компания отлично поддерживает других классов сторонних продуктов в экосистеме Caséta. В дополнение к собственной линейке моторизованных интеллектуальных штор, контроллеров потолочных вентиляторов, съемных устройств, датчиков присутствия и пультов дистанционного управления, вы также можете создавать «сцены» умного дома на основе времени и местоположения, включающие любой продукт Caséta или Serena вместе с Колонки Sonos, умные термостаты нескольких брендов и потолочные вентиляторы Hunter.Caséta Smart Bridge также совместим с Apple HomeKit и может быть интегрирован с концентратором Samsung SmartThings.

Упоминается в статье

Диммерные переключатели в наборе диммерных переключателей Lutron Caséta Smart Lighting имеют элегантный дизайн с четырьмя кнопками пластинчатого типа: вверху, выключено внизу и треугольными кнопками яркости и затемнения посередине. Пачка светодиодов слева показывает уровень яркости. В комплект также входит беспроводной пульт дистанционного управления Lutron Pico для тех ситуаций, когда вы не хотите лаять на умную колонку, чтобы приглушить свет.Диммер Caséta также идеально подходит для инсталляций, где нет нейтрального провода в коробке — это один из немногих интеллектуальных переключателей, для которых он не нужен.

Лучший умный диммер Wi-Fi

C by GE 4-проводное Smart Motion + Dimming

Множество датчиков придают C-Start Smart Switch широкие возможности, но высокая цена (75 долларов при запуске) и сомнительная эстетика дизайна заставят задуматься.

GE не является самым красивым диммером на рынке, но его переключатель C-Start Smart Switch Motion Sensing + Dimmer действительно обладает всеми функциями.А если у вас есть умные лампы C by GE, переключатель также может управлять ими, даже если они не подключены к диммеру. Будучи устройством Wi-Fi, этот диммер не требует наличия концентратора умного дома или любого другого моста к вашей домашней сети. Встроенный датчик движения может включить свет, когда комната занята, а датчик внешней освещенности предотвратит это, если дневного света достаточно, чтобы дополнительный свет не нужен. Также есть ночник в виде кольца вокруг кнопки включения / выключения, но его можно отключить в приложении, если вы обнаружите, что это усиливает световое загрязнение в помещении.Теперь существует также 3-проводная версия этого продукта, для которой не требуется нейтральный провод

Умный диммер Best Zigbee

Если вы выбрали Zigbee в качестве предпочтительного протокола интеллектуального освещения — а он определенно неплох, учитывая, что единственное, что вам понадобится, это умный динамик Amazon Echo Plus — позвольте нам порекомендовать Enbrighten Zigbee In от Jasco. Настенный умный диммер. Этот встраиваемый в стену диммер не только имеет тонкую конструкцию, которую несложно засунуть обратно в коробку при установке, но и обладает достаточным встроенным интеллектом, чтобы отличить линейный провод от провода нагрузки, поэтому вам не о чем беспокоиться. о том, чтобы смешать их, если вы делаете работу на себя.Этот умный диммер также доступен по цене.

Лучший умный диммер Z-Wave

Диммер Leviton Decora Z-Wave Plus (модель DZ6HD)

Собрав этот обзор, мы обнаружили брешь в нашем редакционном освещении. У меня были переключатели и диммеры Leviton Decora Smart Z-Wave (наряду с переключателями Z-Wave других производителей), установленные в моем собственном умном доме в течение многих лет (мы построили дом в 2007 году), но мы никогда официально их не проверяли. . Тем не менее, управление освещением Z-Wave от Leviton — одно из моих любимых; Итак, хотя TechHive не имеет официального обзора продукта Leviton и , у меня есть большой личный опыт работы с ним, и я настоятельно рекомендую его.

Самый совершенный интеллектуальный диммер

К сожалению, наша любимая система интеллектуального освещения всех времен не только очень дорога, но и доступна только через профессиональных установщиков после того, как компания была приобретена Racepoint Energy. Но если вы можете себе это позволить, это самое сложное и самое красивое настенное освещение на рынке. Система состоит из диммера Room Director с цветным сенсорным OLED-дисплеем, который заменяет основной переключатель в комнате, и до 10 немного более обычных (у них нет дисплеев) дополнительных переключателей.Вы можете создать несколько сцен освещения с помощью этой системы, которая может включать каждый свет в комнате с заданным уровнем яркости в зависимости от настроения, которое вы хотите установить. Прочтите наш подробный обзор, чтобы узнать больше об этом сверхсложном решении для домашнего освещения.

Второе место

Умный выключатель света Brilliant Control

Brilliant на основе экрана имеет невероятные возможности, но некоторые нюансы все же необходимо устранить.

Brilliant предшествовал полудню в интеграции сенсорной панели с интеллектуальным переключателем, и у этого интеллектуального диммера есть несколько очень интересных трюков в рукаве, начиная от возможности передавать потоковое видео с камеры дверного звонка до управления многокомнатной аудиосистемой Sonos.В отличие от Noon, домашние мастера могут покупать продукты Brilliant напрямую, хотя во время нашего обзора у нас возникли некоторые проблемы с установкой (которые, честно говоря, касались предварительного выпуска оборудования).

Лучший многофункциональный умный диммер

Сколько функций вы можете втиснуть в одинарный выключатель света? Левитон втискивает Wi-Fi-радио, диммер и весь умный динамик, совместимый с Amazon Alexa, в свой Decora Smart Voice Wi-Fi Dimmer с Alexa. Да, Ecobee раньше проделывал подобный трюк, но с переключателем включения / выключения, а не с диммером.Leviton также имеет более подробный каталог других компонентов Wi-Fi — переключателей, диммеров, контроллеров потолочных вентиляторов, многоклавишных контроллеров и т.д.

Лучший интеллектуальный диммер по бюджетной цене

Компания TP-Link, известная производством недорогих маршрутизаторов, постоянно увеличивает свое присутствие в сфере умного дома с помощью линейки продуктов Kasa Smart. Встраиваемый в стену интеллектуальный диммер модели HS-220 подключается непосредственно к вашей сети Wi-Fi, поэтому вам не нужен концентратор, и в настоящее время он стоит менее 20 долларов.Один из самых больших недостатков? Вы не можете использовать его в трехсторонней конфигурации.

На следующей странице мы дадим вам полезные советы, которые следует помнить при покупке интеллектуальных средств управления освещением. Или вы можете щелкнуть здесь, чтобы увидеть наши последние обзоры умных диммеров.

Советы по покупке умных диммеров

Вам нужно будет принять множество решений, прежде чем вы выберете, какие умные переключатели установить в вашем доме, и на ваш выбор будет влиять все, от типа проводки в ваших стенах до того, какой вкус система умного дома, которая у вас есть сейчас или которую вы планируете установить позже.Вот что вам нужно знать примерно в том порядке, в котором вам нужно будет принять решение.

Требование к нейтральному проводу : Для подавляющего большинства интеллектуальных переключателей и диммеров требуется наличие нейтрального провода — в дополнение к линии (питание от панели автоматического выключателя), нагрузке (питание регулируемого света) и провода заземления — в электрическом ящике внутри стены. У умных коммутаторов есть радиомодули, которые должны быть постоянно включены, а нейтральный провод — это то, что обеспечивает эту энергию. В то время как во всех домах есть нейтральный провод, во многих старых домах нет нейтрального провода в каждой коробке.Если вы не уверены, есть ли нейтральный провод в том месте, где вы хотите установить интеллектуальный выключатель, у нас есть практическая история, которая поможет вам в этом разобраться. Если у нет нулевого провода у , умный диммер Lutron Caséta — один из немногих, для которого не нужен.

Бен Паттерсон / IDG

Большинство интеллектуальных коммутаторов зависят от наличия нейтрального провода для подачи энергии в свои радиоприемники, но во многих домах, построенных до 1980-х годов, нет нейтрального провода в каждой коробке.C от GE и Lutron Caséta — одни из немногих интеллектуальных переключателей, не зависящих от нейтрального провода.

Однополюсный или многополюсный : Если свет, которым вы хотите управлять, подключен только к одному переключателю, вам необходимо заменить его однополюсным интеллектуальным переключателем. Если эту нагрузку контролирует более одного переключателя — например, переключатели на противоположных сторонах комнаты — вам необходимо заменить его на многополюсный интеллектуальный переключатель. Обычно это означает, что вам нужно и купить дополнительный переключатель или переключатели для другого конца (ов) цепи.Из этого правила есть несколько исключений, поэтому перед установкой проверьте документацию, прилагаемую к любому интеллектуальному коммутатору, который вы решите купить.

Упоминается в статье

Протокол управления : Вы, несомненно, захотите управлять своим умным освещением со своего смартфона или планшета, и большинство людей также захотят включать и выключать свет с помощью голосовых команд, передаваемых на умный динамик, таких как Amazon Echo или Google Home. Но для этого умный коммутатор, который вы покупаете, должен иметь способ подключения к вашей домашней сети (что объясняет, почему интеллектуальные коммутаторы Bluetooth не могут общаться с интеллектуальными динамиками).

Некоторые интеллектуальные коммутаторы подключаются напрямую к вашей сети Wi-Fi, а другим требуется мост к маршрутизатору. Если вы вложили средства в систему умного дома — Samsung SmartThings, Hubitat Elevation, Vivint Smart Home или любую другую экосистему, — вам нужно убедиться, что купленный вами умный переключатель совместим с ней. Это наиболее распространенные протоколы связи, с которыми вы столкнетесь.

Bluetooth SIG

Bluetooth Этот тип интеллектуального переключателя управляется непосредственно приложением на вашем смартфоне или планшете.Интеллектуальное освещение Bluetooth — это просто, потому что вам не нужен концентратор или подключение к домашней сети. Эта изоляция также делает его безопасным, потому что вы должны находиться в пределах 30 футов от коммутатора, чтобы подключиться к нему. С другой стороны, авторизованные пользователи также должны находиться в пределах 30 футов от переключателя Bluetooth, чтобы управлять им, и вы не можете управлять переключателем, когда находитесь вдали от дома (хотя большинством переключателей Bluetooth можно управлять в соответствии с предварительным -программированный график). Другим серьезным ограничением переключателей Bluetooth является то, что ими нельзя управлять с помощью интеллектуальных динамиков или концентраторов умного дома, которые обычно полагаются на один из других беспроводных протоколов, описанных здесь.

Lutron

Lutron Clear Connect Это проприетарный беспроводной протокол, используемый устройствами умного дома Lutron Caséta Wireless, включая переключатели, диммеры, контроллеры потолочных вентиляторов, датчики присутствия, моторизованные шторы и пульты дистанционного управления с батарейным питанием. Вы также можете управлять ограниченным количеством сторонних устройств с помощью приложения Lutron — от термостатов до динамиков Wi-Fi — и включать их в «сцены» умного дома. Clear Connect работает независимо от вашей сети Wi-Fi, но вы должны жестко подключить Lutron Smart Bridge к маршрутизатору, чтобы использовать его.Вы можете управлять устройствами Lutron Caséta через приложение Lutron с помощью голосовых команд, передаваемых на интеллектуальные колонки, а также с мобильных устройств в любом месте, где есть широкополосный доступ. Некоторые системы умного дома, в том числе Samsung SmartThings, могут также включать продукты умного дома Lutron.

Wi-Fi Alliance

Wi-Fi Это относительно недавняя тенденция в интеллектуальных коммутаторах, вероятно, потому, что Wi-Fi не всегда был лучшим средством защиты дома от подключения к Интернету. Однако сетевые маршрутизаторы Wi-Fi прошли долгий путь к решению этой проблемы.Привлекательность интеллектуальных коммутаторов Wi-Fi заключается в том, что им не требуется концентратор или мост для подключения к вашему маршрутизатору. После установки ими можно управлять с помощью интеллектуальных динамиков, собственного приложения производителя и многих систем умного дома (проверьте совместимость перед покупкой).

Z-Wave Alliance

Z-Wave Это технология беспроводной ячеистой сети, в которой каждый узел в сети также является повторителем, который может пересылать команды на другие устройства Z-Wave поблизости. Он работает в нелицензионном радиоспектре от 800 до 900 МГц (в частности, 908.42 МГц в Северной Америке). Его низкое энергопотребление означает, что его можно включать в устройства с батарейным питанием, которые нельзя подключить непосредственно к электрической цепи, включая датчики дверей / окон, интеллектуальные замки, датчики утечки воды и датчики движения в дополнение к интеллектуальным диммерам и переключателям. Вам понадобится концентратор умного дома, например Samsung SmartThings, который будет служить мостом к вашей сети Wi-Fi. Z-Wave поддерживается множеством разработчиков продуктов для умного дома, включая Leviton, Jasco, Aeotec и другие.

Zigbee Alliance

Zigbee Эта технология беспроводной ячеистой сети очень похожа на Z-Wave, но работает в нелицензируемом радиоспектре 2,4 ГГц (так же, как однополосный Wi-Fi). Как и Z-Wave, Zigbee имеет более низкое энергопотребление и может быть включен как в устройства с батарейным питанием, так и в устройства с питанием от сети, от датчиков до интеллектуальных переключателей. И, как и в случае с Z-Wave, вам понадобится концентратор умного дома или какой-либо другой мост для подключения устройств Zigbee к вашей домашней сети. Это может быть что-то столь же простое, как Amazon Echo Plus со встроенным радиомодулем Zigbee, или это может быть хаб Samsung SmartThings, на борту которого есть радиостанции Zigbee и Z-Wave.

Lutron

Как вы можете видеть на этой иллюстрации, для установки Aurora на коммутатор необязательно снимать крышку, но она работает только с тумблерами.

Мост Philips Hue от

Signify — еще одно решение, но оно обычно ограничивается поддержкой интеллектуальных ламп Philips Hue и аксессуаров. Zigbee пользуется широкой поддержкой производителей умных диммеров, включая Jasco, Sinopé и Sengled. Lutron также делает гениальный гаджет Zigbee для умных ламп Philips Hue — Lutron Aurora, который прикрепляется к старомодному тумблеру света и не только предотвращает выключение переключателя (мгновенно отключая умную лампочку Philips Hue), но и по беспроводной сети управляет всеми лампами концентратора, подключенными к этому переключателю, в комплекте с поворотной ручкой для уменьшения и увеличения яркости этих ламп, а также их включения или выключения.

Механизм переключения : Поскольку большинство людей управляют интеллектуальными переключателями и диммерами с помощью голосовых команд, они вскоре обнаруживают, что редко физически взаимодействуют с устройствами в их стенах. Но вам стоит подумать о типе механизма, который использует интеллектуальный переключатель, хотя бы по той причине, что он должен соответствовать внешнему виду остальной части вашего дома. Это самые распространенные типы, с которыми вы можете столкнуться.

Майкл Браун / IDG

Относительно немногие производители производят интеллектуальные переключатели, похожие на этот старомодный тумблер.

• Клавиша (она же весло) Переключатель этого типа имеет широкую пластиковую панель, которая качается вперед и назад при нажатии для включения и выключения управляемой нагрузки (одна сторона переключателя поднимается, когда другая нажимается). Эти современные переключатели крепятся к стене и очень просты в эксплуатации. Поскольку команда, поданная по воздуху, отменяет любое физическое состояние, в котором находится переключатель, умные кулисные переключатели обычно физически не переключаются, поэтому не возникает путаницы, когда вы видите горящую лампочку, когда переключатель якобы находится в положении «выключено».Интеллектуальный переключатель диммера может иметь дополнительный элемент управления — вертикальный ползунок или горизонтальный переключатель — для регулировки яркости
• Тумблер Тумблер работает, перемещая рычаг вверх и вниз (при повороте рычага вверх включается управляемый свет, а в нижнем — выключается). Эти типы переключателей, как правило, выглядят более старомодно, чем кулисные переключатели, но вы можете найти их умные версии, если хотите что-то, похожее на другие переключатели, которые у вас есть в стенах. Как и в случае с умными клавишными переключателями, они обычно не меняют полностью внешний вид при включении или выключении.
• Touch Высококачественные интеллектуальные переключатели и диммеры оснащены сенсорными поверхностями. Сенсорные интеллектуальные переключатели и диммеры, обычно сделанные из стекла, обычно подсвечиваются одним или несколькими светодиодами, которые могут быть разных цветов. Чувствительность к касанию может быть такой же простой, как прикосновение для включения переключателя и повторного касания, чтобы выключить его, или она может быть такой же сложной, как отображение пользовательского интерфейса, который поддерживает движения пальцем для вызова различных сцен освещения или элементов управления. Излишне говорить, что эти типы интеллектуальных переключателей и диммеров стоят значительно дороже, чем простые пластиковые устройства.

Кристофер Нулл Сенсорная панель

Brilliant позволяет вам видеть человека у вашей двери и разговаривать с ним, когда посетитель активирует ваш дверной звонок с видеодомофоном.

Подключение проводов : Интеллектуальные переключатели и диммеры обычно больше, чем их «глупые» аналоги, поэтому вам следует подумать о том, как новый переключатель впишется в существующую электрическую коробку. Это особенно важно, если вы устанавливаете несколько интеллектуальных переключателей рядом друг с другом в одном корпусе.Помните, что необходимо иметь дело как минимум с четырьмя проводами — линия, нагрузка, нейтраль и земля — ​​и что также будет беговой провод, если вы имеете дело с многополюсной схемой. Заткнуть все эти провода и новый переключатель обратно в коробку может быть непросто. Это наиболее распространенные типы электрических соединений, с которыми вы можете столкнуться в интеллектуальных переключателях.

• Удары в спину Это отверстия в задней части переключателя, в которые вы вставляете («протыкаете») соответствующие сплошные медные провода, выходящие из стены.
• Отводы У некоторых переключателей есть короткие электрические провода, выходящие из задней части переключателя, которые вы прикрепляете к проводам, выходящим из стены, с помощью проволочных гаек для их фиксации. Как правило, это самый простой метод, но если переключатель расположен глубоко, может оказаться проблемой достаточно плотно упаковать дополнительные провода и гайки в коробку, чтобы коммутатор устанавливался заподлицо со стеной. Это может быть особенно сложно, если в коробке есть другие устройства.
• Клеммы В коммутаторе этого типа вы наматываете провода, выходящие из стены, вокруг плоских винтов по бокам коммутатора, а затем затягиваете винты.Этот метод представляет меньше проблем, когда дело доходит до проталкивания проводов и переключателя обратно в коробку, но провода могут быть жесткими, и вам нужно быть осторожным, чтобы гарантировать, что зачищенный провод не соприкасается с зачищенными проводами. подключен к соседним переключателям в коробке.

Кристофер Нулл / IDG

Отводы и проволочные гайки — один из распространенных способов подключения интеллектуального переключателя к существующей внутристенной проводке.

Наши последние обзоры умных переключателей Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Как подключить выключатель света — Как заменить выключатель света

Большинство домашних мастеров уклоняются от выполнения электромонтажных работ, опасаясь получить удар током или вызвать пожар. И это, конечно, понятно; с электричеством шутить нельзя. Тем не менее, существует множество простых электрических обновлений, которые при правильном выполнении совершенно безопасны. И немногие электрические проекты столь же просты и безопасны, как замена старого выключателя света.

Если у вас есть старые настенные выключатели, которые сильно выцвели, потрескались или просто изношены и некрасивы, замените их новыми выключателями. Замена занимает менее 15 минут, а новый однополюсный выключатель света стоит меньше доллара, что делает его одним из самых доступных обновлений за всю историю.

Безопасность прежде всего

Самое важное правило электромонтажных работ состоит в том, что вы обязательно должны отключить электричество в цепи, в которой вы работаете.

⚠️: Работа в электрической цепи под напряжением может привести к серьезным травмам или смерти.

Подойдите к главной электрической панели и выключите автоматический выключатель, который подает питание на выключатель света. (Или открутите предохранитель, если в вашем доме есть блок предохранителей.) Затем снимите крышку с переключателя и используйте бесконтактный тестер напряжения, чтобы убедиться, что питание действительно отключено.

Прикоснитесь щупом тестера к проводам на переключателе. Если электричество отключено, тестер не загорится и не издаст звуковой сигнал. Однако, если тестер загорается или издает звуковой сигнал, значит, питание не отключено.Вернитесь к электрической панели, найдите и отключите правильный прерыватель цепи (или удалите правый предохранитель).

Теперь открутите выключатель от коробки и потяните его вперед. Используйте тестер, чтобы проверить наличие других проводов под напряжением внутри коробки. Каждый провод (электрический провод) в коробке должен быть мертвым. Убедившись, что все провода внутри коробки отключены, можно продолжать.

💡 С помощью мобильного телефона сделайте снимок подключения переключателя. Таким образом вы обязательно правильно подключите провода к новому переключателю.

Если вы не можете отключить электричество, распределительную коробку можно подключить к кабелю от другой цепи. Это не обычная проблема, но со старыми домами все возможно. Поручите квалифицированному электрику проверить электропроводку и электрические цепи.

Начало работы

Кристина Рид / EyeEmGetty Images

После того, как электричество будет отключено, отверткой ослабьте каждую винтовую клемму и удалите загнутые провода из-под головок винтов.

Если провода не затянуты под винтовые клеммы, а вместо этого вставлены в отверстия в задней части переключателя, вот как отсоединить провода: Найдите небольшое квадратное отверстие прямо под тем местом, где каждый провод входит в заднюю часть коммутатора. выключатель. Плотно вставьте отвертку с узким шлицем или гвоздь в квадратное отверстие, одновременно потянув за провод, пока он не выйдет из переключателя.

После того, как вы отсоединили все провода, согните их в сторону, снимите и выбросьте старый выключатель.Используйте пылесос, чтобы очистить ящик от пыли и грязи.

Зачистите и зачистите

Проверьте концы проводов на предмет зазубрин, трещин или шероховатостей. Провода расширяются и слегка сжимаются каждый раз при включении и выключении питания, и в конечном итоге они могут выйти из строя в этих точках нагрузки. Отрежьте поврежденный участок провода и с помощью инструментов для зачистки проводов снимите примерно 1/2 дюйма изоляции, обнажив новый чистый провод.

Согните крючок

Если вы планируете подсоединять провода к винтовым клеммам на новом переключателе, согните закругленный крючок на конце каждого провода, используя плоскогубцы с острыми концами или отверстие на конце устройства для зачистки проводов. .

Если используются вставные разъемы на задней панели коммутатора, снимите 1/2 дюйма изоляции и оставьте концы проводов совершенно прямыми.

Присоедините провода

Установите переключатель в электрическую коробку так, чтобы положение ВКЛ было направлено вверх к потолку. Вы не хотите устанавливать переключатель вверх ногами. Затем обратитесь к фотографии переключателя и проводки, которую вы сделали ранее, чтобы подключить существующие провода к новому коммутатору.

Вот как обычно подключается однополюсный выключатель: в электрическую коробку обычно входят два двухжильных кабеля.Каждый кабель имеет черный изолированный провод, белый изолированный провод и неизолированный медный провод. Начните с использования винтового соединителя, обычно называемого проволочной гайкой, чтобы соединить вместе два белых изолированных провода. Сложите и заправьте белые провода в заднюю часть коробки; они не нужны для работы переключателя.

Затем скрутите два оголенных медных провода, оставив около 4 дюймов каждого провода не скрученными. Отрежьте и выбросьте один из 4-дюймовых. провода. Возьмите зеленый заземляющий разъем — типа с отверстием в колпачке — наденьте его на оставшиеся 4 дюйма.провод, сдвиньте его вниз и плотно накрутите на два оголенных медных провода. Наденьте крючок на конец медного провода, оберните его по часовой стрелке вокруг зеленого винта заземления переключателя и затяните винт.

Теперь возьмите один из черных проводов, наденьте на его конец крючок и подключите его к одной из бронзовых винтовых клемм на стороне переключателя. Возьмите второй черный провод и подключите его к оставшейся бронзовой винтовой клемме. В качестве альтернативы, если на задней панели коммутатора есть вставные клеммы, вы можете использовать их для подключения черных проводов.Один из черных проводов подает питание на выключатель, другой — на светильник; это обычно называется включением и отключением питания.

Установите новый переключатель

ДонНичолс, Getty Images

Если электрическая коробка сделана из пластика, как это часто бывает в наши дни, осторожно сложите и вставьте провода в коробку, прижимая выключатель к лицевой стороне коробки. Закрепите коммутатор двумя крепежными винтами, затем установите крышку.

Если электрическая коробка сделана из металла, обязательно защитите провода от контакта с металлической коробкой и возможного короткого замыкания. После подключения всех проводов оберните изолентой весь корпус переключателя, закрыв винтовые клеммы под напряжением и экранируя их от металлической коробки. Прикрутите переключатель к коробке и установите крышку.

Восстановите питание переключателя, включив автоматический выключатель (или заменив предохранитель). Затем, последний шаг: включите и выключите переключатель, чтобы убедиться, что вы подключили его правильно и что он работает правильно.

Джозеф Труини Джо — бывший плотник и краснодеревщик, который много пишет о ремоделировании, деревообработке и инструментах.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

КАК — TREATLIFE

Интеллектуальные выключатели света могут быть неудобными при установке, если вы не знаете, что делаете.Вы должны убедиться, что получили правильную группу, правильную схему подключения и правильную подгонку. Однако, если вы знаете шаги, установка умного выключателя света — относительно безболезненный процесс. Вот как установить умный выключатель света.

ЧТО ВАМ НУЖНО

• A Отвертка с крестообразным шлицем
• Отвертка с плоской головкой
• Интеллектуальный выключатель света, который подходит к настенному выключателю и разводке (подробнее об этом позже)
• Кусачки
• Соединители проводов
• Фонарик или фонарь на батарейках
• Изолента

КАК УСТАНОВИТЬ УМНЫЙ ВЫКЛЮЧАТЕЛЬ

Шаг 1: Изучите существующий настенный выключатель и схему подключения.Прежде чем покупать умный выключатель света, вам нужно выяснить, какой тип выключателя вам нужен. Если на стеновой панели есть только один выключатель, вам понадобится одна группа; если у него есть два выключателя (может быть, один выключатель для света и один для потолочного вентилятора), вам понадобится двухклавишный умный выключатель света; если у него три переключателя, вам понадобится трехклавишный переключатель.

Вам также необходимо знать, какой у вас тип проводки. Отключите питание блока предохранителей, чтобы избежать поражения электрическим током. Затем откройте существующий коммутатор, на котором вы хотите установить интеллектуальный коммутатор, и проверьте проводку.Чтобы открыть выключатель, открутите винты на настенной пластине (обычно они расположены сверху и снизу пластины). Используйте нож для масла или отвертку с плоским жалом, чтобы оторвать пластину от стены, так как она может застрять на месте (часто из-за краски). Затем открутите винты на самом переключателе света и осторожно потяните переключатель вперед.

Посмотрите на схему подключения. Для большинства интеллектуальных выключателей света требуется провод заземления, провод «вход», «выход» и нейтральный провод. В большинстве домов есть провода входа, выхода и заземления; но в некоторых домах, построенных до 1980-х годов, нет нейтральных проводов.Обычно нейтральный провод — это белый провод (или группа белых проводов). Если у вас нет нейтрального провода, вы все равно можете установить интеллектуальный выключатель света, но вам нужно будет приобрести особый тип интеллектуального выключателя света, для которого не требуется нейтральный провод. Например, интеллектуальный диммерный переключатель освещения Lutron P-PKG1W-WH-R будет работать без нейтрального провода, но для него требуется собственный мост.

Шаг 2: Выберите умный выключатель света. После того, как вы ознакомитесь с настройкой проводки, выберите умный выключатель света, который соответствует вашей ситуации.

С двухконтактными переключателями вы можете столкнуться с бегущими проводами и в других уникальных ситуациях. Таким образом, дальнейшие инструкции будут предполагать использование одинарного интеллектуального выключателя света с нейтральным проводом, такого как интеллектуальный выключатель света Wemo.

Шаг 3: Снимите старый выключатель света. Убедитесь, что питание выключателя отключено. Полностью отсоедините старый выключатель света, отсоединив каждый провод один за другим. Обратите внимание на то, какой из проводов есть, и отсоедините их, чтобы в дальнейшем избежать путаницы.Это помогает пометить провода цветной изолентой, чтобы вы могли отслеживать их

Шаг 4: Подключите интеллектуальный выключатель света. Подключите провода интеллектуального переключателя света к проводам внутри стены. Подключите «входной» провод к «входному» проводу, «выходной» провод к «выходному» проводу, «заземляющий» провод к «заземляющему» проводу, а «нейтральный» провод к «нейтральному» проводу. Закрепите соединения с помощью соединителей и убедитесь, что в коробке нет незакрепленных или оголенных проводов (примечание: заземляющий провод может быть оголенным).

После того, как вы выполнили все подключения и закрепили их, проверьте их, включив питание. Если у вашего коммутатора есть питание, переходите к следующему шагу. Если в вашем коммутаторе нет питания, перепроверьте все подключения.

Шаг 5: Закрепите интеллектуальный выключатель света на месте. Отключите питание выключателем. Аккуратно поместите соединения проводов в настенную коробку. Иногда бывает трудно вставить провода в коробку. Как ни соблазнительно с силой засунуть их в коробку, не торопитесь и аккуратно разместите их, чтобы избежать ослабления соединений или создания опасности возгорания.

После того, как вы вставили провода в коробку, прикрутите умный выключатель света на место. Затем снова включите питание на выключателе, чтобы убедиться, что вы не нарушили какие-либо соединения. Если все соединения в порядке, установите настенную пластину и начните настройку в приложении.

Шаг 6: Подключите интеллектуальный выключатель света к Wi-Fi. Установите соответствующее приложение для умного переключателя света и подключите переключатель к своей сети. Как только вы подключите переключатель к приложению, назовите переключатель, подключите его к Alexa или Google Home и начните голосовое управление освещением.

СОВЕТЫ

• Внимательно прочтите руководство по эксплуатации интеллектуального переключателя света, чтобы убедиться, что вы понимаете его схему подключения и настройки.
• Схема подключения может отличаться в разных комнатах вашего дома. Не думайте, что все настенные переключатели имеют одинаковую схему подключения.
• Если при подключении коммутатора к приложению возникают проблемы, убедитесь, что он подключен к сети 2,4 ГГц. Вы также можете попробовать сбросить переключатель, для чего обычно нужно удерживать кнопку, которая включает свет, в течение примерно 10-15 секунд.

Как повторно подключить интеллектуальный выключатель света, который потерял соединение

Если у вас есть умный выключатель света, который не работает, есть несколько причин, по которым он мог потерять соединение. Практически во всех случаях эту проблему легко исправить.

Мы рассмотрим некоторые распространенные причины, по которым происходит отключение, и покажем вам, как заставить этот переключатель снова заработать.

Что вызывает отключение интеллектуального коммутатора?

Для правильной работы умных переключателей требуется беспроводное подключение к Интернету.Когда это соединение прерывается, коммутатор может перестать отвечать на голосовые команды или команды приложения. Вы также можете заметить, что светодиод на переключателе становится красным или мигает.

Чтобы коммутатор работал правильно, сначала необходимо выяснить, почему он отключился. Хорошая новость в том, что существует всего несколько причин, по которым происходит отключение. Вот некоторые из самых распространенных.

Модернизированное интернет-оборудование

Одна из самых частых причин, по которой переключатели перестают работать, — несовместимость Wi-Fi.Многие новые маршрутизаторы по умолчанию используют сигнал 5 ГГц, что означает, что некоторые старые коммутаторы 2,4 ГГц не будут подключаться после обновления маршрутизатора.

В этом случае вам придется либо отключить 5 ГГц, либо заменить старые переключатели на 2,4 ГГц. Точно так же, если вы переместили маршрутизатор, переключатель теперь может быть вне зоны досягаемости.

Отключение электроэнергии

Если ваш коммутатор перестает работать после недавнего шторма или других отключений электроэнергии, вероятно, это причина.Перебои в подаче электроэнергии могут не только повлиять на компоненты умного дома, но скачки напряжения также могут повредить ваш маршрутизатор. В этом случае вам придется починить маршрутизатор, прежде чем вы сможете сбросить настройки коммутатора.

Отключение Интернета

Это еще одна распространенная причина, по которой умные переключатели становятся вспыльчивыми. Когда вы обнаружите, что ваш коммутатор отключен, вам следует убедиться, что ваше интернет-соединение все еще работает. Хотя это кажется здравым смыслом, вы будете удивлены, сколько раз нестабильное подключение к Интернету приводит к тому, что коммутатор отказывается работать.

Изменение пароля беспроводной сети

Если вы недавно меняли пароль маршрутизатора, вам необходимо обновить учетные данные Wi-Fi коммутатора, чтобы повторно подключить его к домашней сети.

Сброс старых паролей является неотъемлемой частью безопасной сети, но иногда смена пароля Wi-Fi может нанести ущерб продуктам для умного дома. Прежде чем менять пароль Wi-Fi, обязательно подумайте о количестве устройств, которые вам нужно будет повторно подключить при внесении изменений.

Связанный: Самые популярные пароли, которые вы никогда не должны использовать: ваш в списке?

Внутренняя неисправность оборудования

Если вы приобрели недорогие выключатели света в розничных магазинах со скидками, существует вероятность того, что эти выключатели неисправны внутри. Иногда низкие цены на эти единицы отражают производство некачественной продукции.

Если вы планируете модернизировать свой дом с помощью интеллектуального освещения, всегда лучше приобретать продукцию у проверенного производителя с полной гарантией, особенно если вы имеете дело с электрическими продуктами, которые подключаются к домашней проводке.

Последние обновления прошивки

Иногда обновление прошивки на интеллектуальном коммутаторе приводит к тому, что устройство теряет доступ к вашей сети Wi-Fi. Когда это произойдет, быстрый сброс должен вернуть переключатель в рабочее состояние.

Мне нужно заменить коммутатор?

В большинстве случаев вам не придется заменять неисправный интеллектуальный переключатель. Однако, если на вашем переключателе видны видимые повреждения, такие как следы ожогов, или вы чувствуете запах горящего пластика рядом с устройством, переключатель, скорее всего, потребуется заменить.Если выключатель срабатывает электрические выключатели, его также следует заменить.

Если присутствует какой-либо из этих признаков, лучше немедленно обратиться к электрику, так как в вашем доме также могут быть проблемы с электропроводкой. Но в противном случае вы обычно можете обойтись простым сбросом.

Связанный: Как установить умный выключатель света

Как повторно подключить умный выключатель света

Повторное подключение интеллектуального коммутатора обычно состоит из трех шагов:

• Переведите свой умный переключатель в режим обнаружения.
• Подключите мобильное устройство к интеллектуальному коммутатору.
• Подключите интеллектуальный коммутатор к беспроводному Интернету через мобильное устройство.

Также следует отметить, что в некоторых случаях сброс переключателя Wi-Fi может привести к потере автоматики. Перед тем, как начать процедуру сброса, обязательно запишите их на будущее.

В это руководство мы также включили процедуры сброса для некоторых наиболее распространенных интеллектуальных переключателей. Хотя этот список не является исчерпывающим, ваш коммутатор может иметь аналогичную процедуру сброса. Для получения полной информации вы всегда должны обращаться к документации, прилагаемой к вашей модели.

В этом примере мы используем коммутатор Kasa Smart от TP-Link. Чтобы перевести этот переключатель в режим обнаружения, вам нужно включить переключатель, а затем удерживать кнопку, пока светодиодный индикатор не начнет мигать.

Для переключателей, таких как Lutron Caseta, быстро нажмите кнопку включения три раза. При третьем касании удерживайте кнопку, пока не начнут переключаться тусклые огни. Этот цикл указывает на то, что коммутатор готов к повторному подключению.

Для переключателей Insignia удерживайте кнопку сброса. Через 10 секунд переключатель должен щелкнуть. Продолжайте удерживать кнопку сброса еще пять секунд, и вы должны услышать второй щелчок.Второй щелчок активирует режим обнаружения. Как только вы его услышите, отпустите кнопку.

Если у вас есть переключатель Belkin Wemo, сначала нажмите кнопку на одну секунду, а затем отпустите. Затем нажмите и удерживайте кнопку в течение пяти секунд. Через пять секунд отпустите кнопку. Ваш переключатель WeMo должен быстро мигать оранжевым, указывая на то, что теперь он готов к повторному подключению.

Наконец, для сброса интеллектуальных переключателей Feit требуется немного больше работы. Сначала вам нужно снять настенную пластину.Как только вы удалите пластину, вы обнаружите внутри ползунок с воздушным зазором. Вытяните ползунок воздушного зазора, затем удерживайте кнопку на переключателе в течение 20 секунд.

Примечание. Если снять настенную пластину интеллектуального переключателя, откроется высоковольтная проводка в доме. Прикосновение к проводам под напряжением может привести к серьезным травмам. Если вам неудобно работать с проводкой под напряжением, проконсультируйтесь с сертифицированным электриком, прежде чем пытаться сбросить этот переключатель.

Некоторые производители также позволяют сбросить интеллектуальный переключатель из приложения, не нажимая никаких физических кнопок.Обратитесь к документации вашего коммутатора, чтобы узнать, возможно ли это с вашей конкретной моделью.

Используйте приложение для повторного подключения к Wi-Fi

После того, как коммутатор перейдет в режим обнаружения, откройте сопутствующее приложение на своем мобильном устройстве. Использование приложения позволит вам выбрать свою модель и начать процесс сопряжения.

Приложение должно попросить подключиться к вашему Wi-Fi. Введите свои учетные данные, и коммутатор должен повторно подключиться.После завершения этого процесса проверьте переключатель, включив и выключив его несколько раз.

Скачать : Kasa Smart для iOS | Android (бесплатно)

Наслаждайтесь повторно подключенным интеллектуальным коммутатором

При правильной работе интеллектуальные переключатели света обеспечивают удобство и голосовое управление освещением в вашем доме. К сожалению, устройства зависят от беспроводной сети. Это означает, что большинство переключателей иногда отключаются.Однако существует всего несколько причин, по которым происходит отключение, и большинство из них несерьезно.

Хотя неисправные интеллектуальные переключатели могут быть проблемой, это руководство может помочь все снова заработать. Хотя сначала это может показаться сложной задачей, повторное подключение интеллектуального коммутатора относительно легко и обычно занимает всего несколько минут.

6 лучших сервисов потоковой передачи фильмов со скидкой для студентов

Эти студенческие скидки будут развлекать вас в течение всего учебного года… и отвлекать от учебы!

Читать далее

Об авторе Мэтт Холл (Опубликовано 93 статей)

Мэтт Л.Зал покрывает техникой для MUO. Родом из Остина, штат Техас, он сейчас живет в Бостоне со своей женой, двумя собаками и двумя кошками. Мэтт получил степень бакалавра английского языка в Массачусетском университете.

Более От Мэтта Холла

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Нажмите здесь, чтобы подписаться

Как подключить выключатель света

Электропроводка выключателя света

Электроэнергетические проекты могут быть непростыми и трудными для многих, но некоторые из них легко выполнить, например, подключить выключатель света , который настолько прост, что это может сделать каждый.Обладая надлежащими знаниями и несколькими шагами, любой может выполнить эту работу, не нанимая профессионального электрика . Каждый домовладелец должен знать, как подключить выключатель света . Как владелец дома, вам, вероятно, потребуется, чтобы менял выключатель света много раз, и наем электрика для этого не лучший выбор, если вы можете сделать это всего за несколько минут.

Как работает однополюсный выключатель света

Самая простая форма выключателя света в каждом доме — это однополюсный выключатель света.Стандартные однополюсные выключатели света имеют две винтовые клеммы с винтом заземления. Один из них — для «горячего» провода, питающего коммутатор от источника питания. Вторая винтовая клемма предназначена для другого горячего провода, известного как ножка переключателя, который проходит между осветительной арматурой и переключателем. Ножка переключателя передает питание на свет, когда переключатель включен. Винт заземления предназначен для подключения провода заземления цепи. Однополюсные выключатели света не подключаются к нейтральному проводу цепи.

Чтобы выполнить эту работу, следуйте пошаговой инструкции по подключению выключателя света, описанной ниже.Важно следовать инструкциям, указанным на вашем конкретном переключателе света, поскольку направления могут отличаться от того, который вы приобрели, или это зависит от технологии, которая требует другой процедуры установки переключателя света.

Как подключить однополюсный выключатель света

Подключить выключатель света несложно, но для безопасного выполнения работы вы должны иметь базовые представления об электричестве. Если вы раньше не делали подобных электромонтажных работ, вам необходимо нанять для этого электрика.Как только вы научитесь подключать выключатель света, вы обнаружите, что подключение выключателя займет не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги аналогичны независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.

Базовые знания проводов в однополюсном выключателе света

Коричневый провод — это провод под напряжением или под нагрузкой. Иногда бывает также красный или черный.

Синий или белый — нейтральный провод.

Голый медный (иногда в желтой оболочке с зелеными полосами) провод является заземляющим проводом.

Для однополюсного переключателя света требуется коричневый провод для подключения к переключателю света, а затем коричневый провод, соединяющий переключатель с вашим фонарем. Выключатель действует как резак источника питания, чтобы предотвратить его попадание в выключатель света.

Нейтральный провод или синий провод идет в обход выключателя света и идет прямо к осветительной арматуре. Этот провод требуется для замыкания электрической цепи .

Медный латунный или желто-зеленый заземляющий провод должен быть подсоединен к выключателю и фонарю.

Необходимые инструменты и материалы

Однополюсный выключатель света

Плоскогубцы

Отвертка

Изолента

Мультитул

Инструкции по подключению выключателя света

1. Безопасность прежде всего

Перед тем, как что-либо запускать, выключите источник питания и убедитесь, что по цепи, с которой вы будете работать, не проходит ток.Важно, чтобы сделал это в первую очередь, иначе это может быть фатальным! ВЫКЛЮЧЕНИЕ источника питания означает отключение выключателя из блока выключателя, который управляет выключателем, который вы хотите заменить.

2. Отвинтите пластину переключателя

.

Когда вы уверены, что питание этого конкретного переключателя было остановлено, возьмите отвертку и начните отвинчивать пластину переключателя. Многие панели переключателей прикручиваются двумя маленькими винтами с плоской головкой. После этого открутите старый выключатель на случай, если хотите заменить выключатель на новый.Теперь осторожно потяните переключатель, пока провода все еще подключены к цепи.

3. Присмотритесь к проводам

Обратите внимание на расположение всех проводов, на то, как они соединены. Вы увидите по одному проводу под каждой клеммой. Один из них будет коричневым / черным / красным проводом, который является горячим проводом, а другой может быть синим или белым. Один из них — это подача питания, а другой — ножка переключателя, как описано ранее в этой статье. Клеммы переключателя взаимозаменяемы, поэтому вам не нужно запоминать, какой провод к какой клемме подключен.Кроме того, вы увидите медный латунный или желто-зеленый провод, известный как заземляющий провод, который подключается к винту с левой стороны переключателя.

4. Отсоедините проводку переключателя

Чтобы снять старую проводку с правого переключателя и подключить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы. Таким же образом развяжите и освободите заземляющий провод.Теперь вы можете вынуть выключатель из стены

.

5. Изучите состояние проводов

Проверьте концы проводов на предмет износа или повреждений. Изношенную часть проволоки удалите с помощью кусачки или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают при непрерывном использовании и испытывают нагрузку, поэтому вы должны убедиться, что какая-либо часть провода не будет повреждена при повторном подключении проводов к клеммам.

6. Согните провода, чтобы получился круглый крючок

С помощью плоскогубцев или мультитула загните оголенные части каждой проволоки и обвяжите крючок. Убедитесь, что крючки достаточно тугие, чтобы надежно и аккуратно войти в изгиб винтов на переключателе света.

7. Подключите новый однополюсный выключатель света

Теперь подсоедините провода к выключателю света через загнутые концы. Начните с черного и белого проводов, прикрепив их к обоим винтам клемм с правой стороны.Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать плоскогубцы, чтобы удерживать провода на месте при затягивании каждого винта.

8. Закройте и выполните задание

Оберните изолентой винты клемм, чтобы защитить их от возгорания. Теперь заправьте провода в коробку и снова прикрутите выключатель к стене. Теперь снова установите крышку панели переключателей и включите прерыватель, чтобы восстановить питание.

9. Проверьте свой новый выключатель света

После включения выключателя проверьте его правильность работы и поразитесь своим электрическим навыкам. Это все, и вы готовы зажечь свое место

.
