Перекос напряжения – Что такое перекос фаз, как исправить эту проблему.

Что такое перекос фаз, как исправить эту проблему.

Одним из выдающихся благ цивилизации является электричество. Благодаря тому, что это открытие в наше время так распространено, жизнь общества в целом, и каждого человека в отдельности, значительно упростилась и стала более комфортной.

Вместе с тем, время от времени, в электросети могут возникать трудности, требующие решения. Одной из проблем многих частных владений, общественных заведений и производственных мощностей является перекос фаз.

Что это такое, и как его исправить?

Что такое перекос фаз

Что такое перекос фаз: Перекос фаз – это состояние электрической сети, при котором одна или две из трех фаз нагружены сильнее, чем остальные. При этом наблюдается значительное снижение мощности трехфазных электрических приборов, преимущественно двигателей и трансформаторов. Но это, что касается промышленных сетей.

В бытовых условиях перекос наблюдается более выражено, при этом может даже возникать риск выхода из строя электроприборов с преобладающей реактивной нагрузкой. К таким относятся компрессоры холодильников, вентиляторы, приборы с простыми силовыми трансформаторными источниками питания. То все то, что не имеет четкой гальванической развязки с сетью и схему защиты от перенапряжений и просадок.

Следует отметить, что существуют разные виды перекоса в электросети. В зависимости от типа проблемы, выбирается наиболее оптимальный способ ее решения. Остановимся на наиболее распространенной и, в то же время, самой простой ситуации – перекос фаз, вызванный неравномерным распределением внутрисетевой нагрузки.

Большинство сетей являются трехфазными. Если в них нагрузка распределена неравномерно, в следствии чего одна или две фазы перегружены, а третья (или же две) недогружена, происходит перекос. На практике это может выглядеть следующим образом: подавляющее большинство однофазных нагрузок питаются от одной фазы, тогда как остальные могут быть вовсе не задействованы либо использоваться по минимуму.

Наиболее часто встречаются ситуации неисправности, в которых при подключении электропитания к трансформаторам не учитывается их потребляемая мощность. Таким образом, бывает, что физически фазы имеют приблизительно одинаковое количество подключений, но вот потребляемая этими подключениями мощность существенно отличается.

Сосредоточие на одной из фаз приборов с высоким потреблением электричества неизбежно вызывает неравномерную нагрузку между фазами. То же самое можно сказать и об общественных и промышленных объектах – во всех случаях очень важно следить за равномерным распределением нагрузки между имеющимися фазами, это позволит предотвратить возникновение сложностей.

Что же собой представляет перекос фаз с точки зрения электротехники?

Что такое перекос фаз

Трехфазную электрическую сеть в идеале можно представить равносторонним треугольником с нейтральной точкой в его середине. Он отражает работу силового трансформатора на подстанции, которая установлена в каждом микрорайоне города и предназначена для равномерного распределения электричества по всем потребителям. Стороны этого треугольника – это векторные линии, соединяющие его вершины. Обозначив вершины точками A, B, C и нейтралью N, можно составить таблицу напряжений и зависимость между ними:

AB=BC=CA=380 В;

AN=BN=CN=220 В.

При этом напряжения AB, BC, CA в 1,73 раза больше напряжений AN, BN, CN.

Идеальный трехфазный генератор, который обычно используется для питания всех бытовых приборов и промышленных сетей, должен обеспечивать эти уровни напряжений в широком диапазоне нагрузок.

Перекос фаз

Чем опасен перекос фаз.

Во время перекоса наблюдается неравномерная нагрузка на фазы – на задействованной напряжение падает ниже нормы, тогда как недогруженная фаза испытывает скачок напряжения, превышающий допустимые показатели. Результаты такого положения могут быть плачевными для многих электроприборов. Это вызвано тем, что отдельный прибор может либо недополучать требующейся мощности, либо получать ее в избытке. Особенно такое положение опасно для приборов, потребляющих много энергии: двигателей для ворот, насосов, оборудования, использующегося в бассейнах и при поливе.

Чем опасен перекос фаз

Вернемся: как исправит проблему с перекосом фаз?

Предотвратить негативные последствия для оборудования от перекоса между фазами позволяет трехфазный автомат. Если мощность в одной фазе превышаю предусмотренную нагрузку, автоматически отключается электричество во всем доме/линии. Это не является решением ситуации, потому что лишь подобный подход не позволяет использовать всю доступную мощность. К примеру, при трехфазном автомате на 16А, при превышении нагрузки на одной фазе 16А – система отключится, но это не позволяет полностью использовать всю возможную мощность 48А (16Х3).

Идеальным вариантом является планирование всех мощностей на начальном этапе проектирования здания, таким образом можно равномерно распределить напряжение между всеми фазами, предотвратив тем самым перекос. Если же здание уже сдано в эксплуатацию – можно замерить напряжение на каждой фазе в отдельности, для этого используется вольтметр, и при необходимости осуществить перераспределение.

Реальные рабочие условия

При стандартном распределении на дом с тремя подъездами обычно одна фаза используется для питания одного подъезда, вторая для второго и третья, соответственно, для третьего. Это позволяет равномерно нагрузить развязывающий понижающий трансформатор на подстанции и обеспечить ему оптимальные режимы работы. Но это справедливо, только если нагрузка примерно одинакова, притом как в активной, так и реактивной составляющей.

Но, к сожалению, потребителю не объяснишь, что необходимо придерживаться норм расхода электричества, а если рассматривать сельскую местность, то многие умельцы в сеть подключают очень большую активную нагрузку, что существенно ухудшает условия работы трансформатора на подстанции. Через одно плечо начинает течь больший ток, чем через остальные, тем самым разогревая магнитопровод, а это приводит к возникновению в нем паразитных вихревых токов, нарушающих режим работы источника еще сильнее.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

elektronchic.ru

Нормы на перекос фаз

perekos-faz-kakie-normyi-na-perekos-faz-1

Перекос фаз явление в электротехнике встречающееся довольно часто. Практики хорошо знакомы с ним и знают его последствия. А вот причина негативных его проявлений далеко не всем понятна.

Сначала давайте определимся в терминах.  Речь идет о разнице напряжений, между фазами в трехфазной сети или фазными и нулевым проводником в той же трехфазной цепи. Под перекосом мы будем понимать различие этих напряжений.

Напомним, что любая трехфазная цепь может быть выполнена с «глухо заземлённой нейтралью» либо с «изолированной нейтралью». Первая имеет три фазных проводника и, так называемый, нулевой провод. Вторая только три фазных проводника. Соответственно, потребители в первой цепи могут быть соединены как в треугольник, так и на звезду. Во второй только в треугольник. В сети 380/220 В с глухо заземлённой нейтралью потребители, в подавляющем большинстве случаев, подключены по схеме «звезда». Это относится как к асинхронным двигателям, так и к «осветительным нагрузкам». О таких случаях мы будем вести речь в дальнейшем. Сделаем одно замечание. Сопротивление питающих линий является конечным, носит омический характер и должно учитываться при расчете трехфазной цепи.

Так называемый перекос фаз, является отклонением от нормальной разницы между мгновенными значениями линейных напряжений, либо результатом изменения фазового угла между линейными напряжениями. Последний случай можно исключить из рассмотрения, так как он встречается крайне редко.

Когда мы определились с терминами можно перейти к рассмотрению вопроса по существу. И тут становиться всё просто. Предположим, что все нагрузки у нас осветительные. Под этим термином понимают активные нагрузки, например в виде ламп накаливания. Ещё, предположим, что к одной из фаз подключено лампочек значительно больше чем к остальным. Токи, протекающие через них, по законам Кирхгофа будут протекать не только через нулевой проводник но, и через других потребителей. В результате падение напряжения на потребителях других фаз неизбежно вырастет. Это и вызывает перекос фаз.

perekos-faz-kakie-normyi-na-perekos-faz-2

Все это можно объяснить и через напряжения. Большой ток одной из фаз создает небольшое, но вполне реальное падение напряжения в нулевом проводе. Это напряжение сдвинуто на угол 120о относительно других фаз. Поэтому напряжение, приложенное к их нагрузкам, является суммой фазного напряжения и напряжения на нулевом проводе.

Крайним случаем перекоса фаз является однофазное замыкание на «землю». В этом случае токи короткого замыкания будут протекать и через потребителей, питающихся от двух других фаз что, неизбежно, вызовет перенапряжение в них.

Ещё одним из случаев того же порядка является обрыв нулевого провода. При этом также нарушается баланс токов в нагрузках. Напряжения в сети могут изменяться крайне непредсказуемо, в зависимости от величины  нагрузки на каждую из фаз. Практики знают, что напряжения в бытовых розетках, в этих условиях могут достигать даже линейных значений. Ещё перекос фаз возникает при обрыве одного из фазных проводников. Такой режим называется неполнофазным.

В любом случае перекос фаз ведёт к экономическим потерям, связанным с протеканием токов в нулевом проводнике. В теоретических основах электротехники (ТОЭ) для таких расчётов вводят понятия токов прямой, обратной и нулевой последовательностей.

Ещё раз. Существенное увеличение тока одной из фаз трехфазной сети, потребители которой соединены в звезду, незамедлительно ведёт за собой увеличение напряжения на нагрузках других фазных проводов. При этом напряжение перегруженной фазы относительно нулевого провода понижается. Чем это чревато? У ламп накаливания значительно сокращается срок службы либо светоотдача, у асинхронных двигателей, подключенных к такой сети, ухудшается КПД. В конце концов, повышенное напряжение может вывести из строя электронные приборы.

Ещё одно негативное явление это появление гармоник высших порядков при питании различных электрических машин от несбалансированной сети. Речь идет о двигателях, трансформаторах и генераторах. Это связанно с процессами, протекающими в их магнитопроводах.  Гармоники высших порядков часто вызывают сбои в работе электронного оборудования. Поэтому при проектировании электрических сетей необходимо равномерно распределять нагрузки по фазам. Своды правил по проектированию считают предельным разброс нагрузок в 30% в распределительных щитках, а для вводных распредустройств 15%.

Какие требования предъявляются к перекосу фаз нормативными документами? Основным документом, определяющим качество электроэнергии, является ГОСТ 13109-97. Его требования выражаются в терминах нулевых и обратных последовательностей. Не уверены, что стоит грузить читателя столь сложными материями.

Конечно, выявить перекос фаз не сложно с помощью простейших приборов не прибегая к посторонней помощи. Но провести анализ причин перекоса фаз, выработать конкретные рекомендации по его устранению могут только профессиональные специалисты. Наша электролаборатория выполняет любые электротехнические измерения. Мы прошли государственную аккредитацию и имеем соответствующие документы.  Мы с радостью поможем решить ваши проблемы.

Похожие статьи

Поддержите наш проект, поделитесь ссылкой!

elektrolaboratoriya.com

Какие нормы на перекос фаз?

О компании » Вопросы и ответы » Какие нормы на перекос фаз?

Настоятельно рекомендуем избегать перекоса фаз на строящихся объектах, и особенно на объектах, которые реконструируются. Очень просто этого избежать ещё на стадии проектирования, когда проектировщик исходя из данных мощностей электрооборудования, распределяет нагрузки равномерно. Бывают случаи, когда расчёты оказываются неверными по тем или иным причинам и происходит перекос фаз. Нужно очень внимательно следить за соблюдением нормативных  документов для исключения аварийных ситуаций.

Баланс нагрузок между фазными проводниками питающей сети зданий общественного назначения должно быть распределено таким образом, чтобы соотношение между токами наиболее загруженных и наименее загруженных фазных проводников не выходило за пределы 30% в распределительных щитах или щитках и 15% в панелях ВРУ. Прочитать данный норматив вы можете в СП 31-110, редакции 2003 года, пункт 9.5.

Так-же рекомендуем Вам ознакомиться с ГОСТ 13109-97 - О КАЧЕСТВЕ ЭЛЕКТРО ЭНЕРГИИ, п.п 5.5. В этом пункте говорится о несимметрии напряжений (в простонародии "перекос фаз") характеризующиеся следующими показателями: 1. коэффициентом несимметрии напряжений по обратной последовательности; 2. коэффициентом несимметрии напряжений по нулевой последовательности. Допустимые значения коэффициента несимметрии напряжений равны 2,0 и 4,0 % соответственно.

Это касается всех, кто не доволен низким напряжение в сети, в следствии чего, горение светильников происходит в пол накала, скачками напряжения выражающимися кратковременными вспышками тех-же светильнов. Эти признаки очень часто встречаются в дачных кооперативах, садовых товариществах и деревнях. Если вас тревожат данные проблемы обращайтесь в электролабораторию и мы поможем их решить.

Основным и практически единственным способом проверить и определить перекос фаз является измерение токов на фазных проводниках в ВРУ или распределительных щитах. Данное измерение проводится токовыми клещами, например, наши инженеры пользуются цифровыми клещами токоизмерительными CMP-1. Они точные и очень удобны своим маленьким размером, позволяющим подлезть к любому проводнику в стеснённых условиях. Необходимо при максимально полной нагрузке измерить протекающий ток и сравнить показания. Эти показания не должны отличаться на 15% в ВРУ и на 30% в распределительных щитах.

Внимание: перекос фаз может повлиять на работоспособность бытовой техники и даже вывести её из строя!

Важным параметром фаз является правильное чередование. Соблюдение правильности чередования фаз важно в случаях подключения электродвигателей. При нарушении чередования фаз, двигатель может вращаться в обратную сторону или выйти из строя. Проверить чередование фаз можно прибором TKF-11.

www.megaomm.ru

Перекос фазных и линейных напряжений. / Блог uimpuls / Cs-Cs.Net: Сообщество

Как-то мне довелось сделать маленький щиток, одному знакомому для управления электрическим котлом на даче.

Основная идея была такова. Товарищ решил, что 25 января (суббота) он поедет на дачу. Прогноз говорит, что температуру 25 января ожидают -20 градусов. Он в пятницу звонит своему котлу, где-то так часиков в 9:00 и «просит» протопить к его приезду до +18.

Блок управления котлом (БУК), обычный симисторный регулятор мощности с фазовым управлением. В обратной связи датчик температуры теплоносителя. Из органов управления 3-ех полюсной автомат с дистанционным расцепителем и регуляторы -макс.мощность, макс.температура теплоносителя и температура помещения которая мной не использовалась. Питание БУКа 3-ех фазное.

Товарищ меня сразу предупредил. У нас в поселке очень плохая сеть. Ладно думаю, учту. Первым делом я начал разбираться, что делает расцепитель. Отреверсировав схему, понимаю что он вырубает питание не только в случае перегрева котла, а еще и в случае проседания или пропадания одной из фаз. А это уже, с учетом их качества сети важный момент.

Ситуация могла бы быть такой. Подрубаем мы котел дистанционно, а через пол часа просела одна фаза и расцепитель хлоп… и усе… приезжаем 25 января, а в доме не многим теплей чем на улице. К воскресному вечеру может и протопим.

Собираю щит у себя. Ставлю реле контроля фаз CKF-337, имитирую различные аварийные ситуации, все в поряде. В полной уверенности, что перекос фазных напряжений, сопровождается перекосом линейных.
Приезжаю к нему на дачу, монтирую щиток, подключаю котел, пробный пуск, все в порядке. Проходит некоторое время, расцепитель хлоп и сработал. Во интересно думаю я. Быстро давай мерить линейные напряжения и что вижу.


Все в порядке. И реле контроля фаз как ни в чем не бывало, говорит что все в норме.

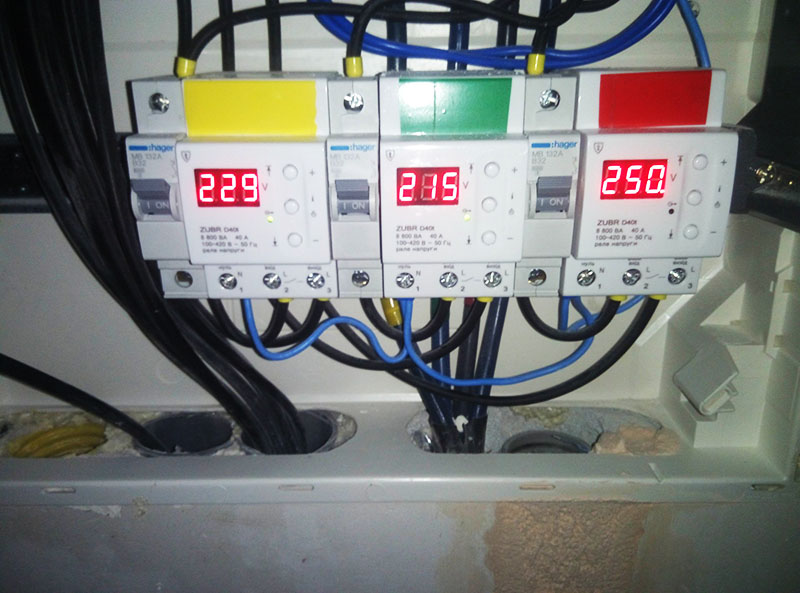

Тут же меряю фазные и … вот оно что!!!



Хотя по теории получается, что при таких фазных линейные должны быть как указано на картинке. Ua,Ub,Uc – это нормальное напряжение. Все те же самые, но с добавлением индекса «р» — перекосные.

В итоге я поставил реле контроля фазных напряжений и с того момента, расцепитель ни разу не срабатывал.

Делал я это, достаточно давно, года 2 назад, а на днях для своего щита решил заморочиться с ОМ-310. Уточнил у новатэковцев, меряют ли они фазные напряжения и если меряют, то не дают ли они аварию по этому параметру. Идея была использовать его и как ограничитель мощности и как реле контроля напряжения одновременно.
Новатэковцы мне ответили, что мерять меряем, а аварии не даем. А зачем, у нас есть авария по перекосу линейных напряжений.

Так что имейте ввиду, кто не сталкивался с такими костылями, что перекос фазных и линейных, не всегда идут «рука об руку».

Почему так происходит, я лишь могу предположить, что или контакт «ноля» хреновый или… черт его знает. В итоге «ноль» на диаграмме уплывает куда-то в сторону.

красный — нормальное напряжение
синий — теоретическое перекосное напряжение
зеленый — на глазок изображено, практическое перекосное.

С удовольствием бы выслушал ваши мнения.

we.cs-cs.net

Перекос фаз в загородном доме. - Технологии - Практика

Сергей Никитин.

Устраняем проблемы с электрической сетью.

Существует очень много проблем с электрической сетью в частных домах, частые скачки напряжения, перекосы фаз, заниженное напряжение и прочее.
В данной статье пойдёт речь как просто и относительно дёшево устранить эту проблему.
Сразу оговорюсь, этим способом можно решить проблему при наличии трёхфазной сети или возможностью подключения к фазному напряжению 380 Вольт.

В загородных домах, на дачах, да и в сельской местности, перекос фаз наблюдается более выражено. При этом может быть выход из строя электроприборов с преобладающей реактивной нагрузкой.
К таким приборам относятся холодильники, вентиляторы, пылесосы, да и любые бытовые приборы и устройства, имеющие трансформаторные источники питания.

Что такое "перекос фаз", я здесь объяснять не буду, кто не в курсе - гугл Вам в помощь, но кто с этим сталкивался, тот уже очень хорошо это знает.

И так расскажу одну не большую историю;
В одном посёлке, у хорошего моего друга, в частном доме постоянно прыгало напряжение. Дом был построен большой и ввод напряжения там был трёхфазный, то есть 3х380 Вольт.
Естественно вся нагрузка дома была распределена равномерно по фазам, но это на стабильности напряжения никак не отразилось, так как перекос фаз (неравномерная нагрузка по фазам) возникал уже до ввода в дом.
От этого очень часто в доме перегорала бытовая аппаратура, микроволновки меняли почти каждый год, потому что из-за пониженного напряжения магнетрон быстрее терял свою способность греть, да и грел он не очень.
На каждой розетке стояли стабилизаторы напряжения, но они не успевали отрабатывать резкие скачки напряжения. Был в доме даже и бесперебойник с чистой синусоидой на выходе и мощностью 9 кВт!!!!.

И вот после долгих уговоров и бесед с другом по решению этой проблемы (а ему советовали специалисты что таким простым способом не решить данную проблему), было принято решение сделать данный проект по устранению последствий перекоса.

Для начала прикинули мощность, которую нужно прокачать, то есть необходимую для обеспечения всего дома. Получилось у нас около 16-18 кВт.
Начали для претворения проекта в жизнь, искать необходимый нам трансформатор, сначала конечно же трёхфазный.
Нашли готовый ТСЗ-16 380/380, но он стоил на сайте 70-80 т.р., а при обращении к продавцу, цена его уже поднималась до 100 т.р., да и его вес был более 100кг.
По этому пришлось попробовать найти однофазные трансформаторы, но уже три штуки. И о чудо, есть такие, называются ОСЗ, а дальше идёт его мощность.

Остановились на 6 кВт, три штуки, 380в на 220 вольт, и стоят они в среднем около 9 т.р. за штуку и весит один трансформатор около 25кг.
В той фирме, куда мы обращались, на вопрос - есть ли такие, нам сказали, что намотаем любые и по этой цене.
И так у нас появились три трансформатора однофазных 380/220 вольт и мощностью 6 кВт. Подключил я их все, по ниже приведённой схеме.

И так, соблюдая фазировку обмоток, соединяем входные обмотки и выходные по схеме.
Если есть возможность сделать хорошее заземление, то промышленный «Ноль» можно вообще не использовать, необходимы будут для работы только фазные напряжения.

Вы спросите - что, и всё, проблема будет решена?
А всё оказывается очень просто, между фазами напряжение 380 вольт в основном всегда может быть или 380 вольт или только ниже, и никогда не бывает выше, в отличии от линейного напряжения 220 вольт, которое из-за неравномерной нагрузки или не качественного «Ноль» может достигать до 380 вольт.

К тому же, из-за того, что преобразование напряжения происходит у Вас непосредственно в доме, то и токи от подстанции до ввода у вас будут в два раза меньше, следовательно потери напряжения будут в два (почти в два) раза меньше.

Есть трансформаторы с дополнительными отводами, которыми можно переключать напряжение, например зимой когда в сети напряжение занижено его можно приподнять, а летом когда нагрузка меньше его можно приопустить.
С отводами трансформаторы конечно дороже, но конкретно у ТСЗ-6-380/220 (они кстати алюминием намотаны) есть место куда можно 5-8 витков провода обычного одножильного электрического медного 6 кв.мм. без проблем домотать, и это либо добавит либо сбросит вольт 15-24 (в зависимости в какую обмотку Вы их подключите и как сфазируете).
У этого трансформатора один виток почти 3 вольта.
В первичную обмотку можно провод и 4 кв.мм подмотать. И будет вам дёшево и удобно.

Конструкцию из трансформаторов мы сделали одну для трёх.
Трансформаторы сначала были извлечены из своих металлических корпусов и установлены один на другой. Между ними проложены были две реечки из дерева высотой 10-15 мм, слегка скреплены парой болтов в свои штатные отверстия. Вся эта конструкция была закрыта вертикальным кожухом, который имеет вентиляционные отверстия снизу и сверху.

Кожух желательно делать немножко выше всей конструкции, вентиляционное отверстие снизу в виде щели высотой 5-6 см и шириной почти с сам трансформатор, сверху площадь вентиляционного отверстия должна быть больше нижней, что бы была лучше вентиляция (тяга).
Сами катушки при эксплуатации почти не греются, греется само железо, но это сейчас норма.

После установки данной конструкции, а их было установлено две, пропали все проблемы с качеством электрической сети, ни бросков, ни провалов при включении микроволновок, электро утюгов и электро чайников.

Желаю всем удачи.
