Как сделать перемычку из проводов?

Перемычки на автоматы

  • admin
  • Стройка и ремонт
  • 0

Статья написана опираясь на собственный опыт и связанные с монтажом трудности. Перед монтажом щитка рекомендую получить у Вашей энергокомпании технические требования.

  • Внимание! Если на вашем питающем проводе, присутствует напряжение, то перед началом выполнения электромонтажных работ, по подключению автоматического выключателя, подачу электричества необходимо отключить. После чего, в обязательном порядке, убедиться в его отсутствии, используя указатель напряжения, или мультиметр. И только после этого, приступать к работе.
  1. Вся хитрость заключается в том, что места размещения автоматов защиты рассчитываются заранее, затем они устанавливаются на DIN рейку, и лишь потом протягиваются все провода не под рейкой, а сбоку используя пластиковые хомуты затяжки.
  2. Если размеры вашего щита довольно большие, скажем на 12 и более модулей, разумно взять щит более большого размера, чтобы все можно было компактно разместить, и все провода сбоку уместились.
  3. Также в одну колодку автомата не рекомендуется подключать более 2 проводов, а если и подключаете 2 провода то пусть они будут одного сечения.
  4. Варианты размещения нулевых, заземляющих и дополнительных нулевых колодок могут быть различны в зависимости от типа самого щита, но сути это меняет.

Для подключения лучше всего использовать провод одного сечения с питающим, то есть, если у питающего провода сечение каждой из жил 6 квадрат, то для подключения счетчика, применяем тоже 6 квадрат. Максимальное сечение, на которое рассчитаны клеммы электросчетчика, 25 квадрат, но здесь следует отметить, что максимальный ток, на который электросчетчик рассчитан, равен 50-60 Ампер (в зависимости от марки электросчетчика), это 10-12 Киловатт. Отсюда следует, что разумным сечением жилы провода, используемого для подключения счетчика, стоит считать, медный провод, сечением 10-16 квадрат или алюминиевый провод, сечением 16-25 квадрат.

Соответственно, и защитное устройство, должно быть номиналом меньше предельной пропускной способности счетчика, то есть, если счетчик рассчитан на 50-60 Ампер, то автомат следует ставить, номиналом, не более 40-50 Ампер.

Как правило, если мощность превышает 7-10 кВт, сетевые организации, что бы усреднить межфазную нагрузку на линии, выдают технические условия, уже не на 220 Вольт, а на 380 Вольт. В этом случае, для установки потребуется трехфазный счетчик электроэнергии, который имеет совершенно иную схему подключения.

Что бы не покупать лишнего, можно рассчитать необходимое сечение жил, которое потребуется для каждого конкретного случая. Точкой отсчета, будет номинал вводного автоматического выключателя. При наличии этих данных, высчитываем необходимое сечение провода, для изготовления соединительных перемычек внутри бокса, используя таблицу сечения медных проводов по длительно допустимому току (ПУЭ). Или, таблицу ПУЭ для алюминиевых проводов.

Выбрав нужное сечение, делаем перемычку, между фазным контактом автомата и первым контактом электросчетчика. В качестве перемычек, как правило, применяются провода двух марок:

ПВ 1 — одножильный жесткий провод
ПВ 3 — многожильный гибкий провод

Обычно в практике используется провод марки ПВ 1 , его выбор обусловлен максимальной простотой в обращении. Если говорить, о проводе марки ПВ 3 , то он так же, применяться в качестве перемычек, но здесь, следует отметить, что выполнение соединений данным проводом, имеет свои особенности. Так, чтобы получить от многожильного провода максимально качественный контакт, на кончиках зачищенных жил необходимо использовать специальные гильзы типа НШВИ . Сечение не менее 6 мм2 (по фэншую — 10 мм2). Желательно использовать провод ПВ 3 , с моножилой в щитке несколько сложно работать.

С проводами разобрались. Теперь, подготавливаем перемычку к подключению, снимаем необходимое количество изоляции, вставляем жилы в контакты, а затем хорошо протягиваем контактные винты отверткой, сначала крестовой, затем, контрольно, плоской.

Выполняя данную операцию, стоит обратить внимание на следующие моменты:

  • Нужно проследить, чтобы изоляция провода не попала в контактный прижим. Пластиной, должен прижаться только проводник (медь, алюминий).
  • Голая часть жилы, не должна сильно торчать из контакта. Это требование сетевых организаций к поломбируемым элементам. После пломбировки, у вас не должно быть возможности подключиться «по левому».

Затягивая контактные винты на счетчике, сначала, протягиваем верхний винт. Затем, нижний.

Повторяем данное действие несколько раз, пока винты не перестанут тянуться. После чего, проверяем фиксацию провода в зажиме руками, потянув его вниз, влево, вправо. Качаться и шататься он не должен.

Теперь, подключаем нулевой провод. Для этого, изготавливаем перемычку, с правого нижнего контакта двухполюсного автоматического выключателя, до третьего контакта счетчика. Зачищаем, подключаем, хорошо протягиваем контактные винты.

Здесь, стоит отметить, провода не должны друг драга касаться, обязательно делаем зазор.

Далее, переходим к отходящим со счетчика проводам. Первым, подключим фазный провод. Делаем перемычку, со второго контакта электросчетчика, до верхнего контакта отходящего однополюсного автомата. Зачищаем концы провода ПВ1 и подключаем. После чего, контакты счетчика протягиваем и проверяем, а верхний контакт отходящего однополюсного автомата пока только наживляем.

Теперь, нужно распределить приходящую со счетчика фазу, между всеми отходящими по направлениям однополюсными автоматами. Для этого, делаем перемычки из провода ПВ1.

Переходим к последнему, свободному контакту электросчетчика. Это контакт отходящего нуля. Изготавливаем соответствующей длинны и конфигурации перемычку, соединяющую четвертый контакт электросчетчика и нулевую шину.

Нулевая шина, как правило, всегда идет в комплекте с пластиковым боксом, в зависимости от производителя бокса она может иметь различную длину и конфигурацию, но во всех случаях она всегда выполняет одну и туже функцию, распределение нуля по отходящим направлениям.

Протягиваем винты и проверяем надежность фиксации провода.

Схема подключения электросчетчика собрана полностью и готова к работе.

Добрый день уважаемые посетители сайта «Электрик в доме» сегодня предлагаю вам на рассмотрение один из способов аккуратного подключение модульной аппаратуры в электрических щитках.

Данный метод мне посоветовал один мой хороший товарищ, который занимается электромонтажом. Суть нашей с ним дискуссии заключалась в том, как лучше, или даже как правильнее подводить питание и подключать шлейфом несколько автоматических выключателей или УЗО.

На сегодняшний день многое усовершенствовано. И мой товарищ в этом плане немного эволюционировал и продвинулся вперед, так как использует для этой цели особые гребенки. Потому рассмотрим данный вопрос подробно. Именно о том, что такое , как с ними работать и как подключать пойдет речь в данной статье.

У вас когда-нибудь возникали такие ситуации, при которых определённое количество УЗО или автоматических выключателей необходимо подключить к одному питанию (к одному питающему проводу)? Как правило, это относится к однофазным щиткам, хотя если щит трехфазный и нагрузка разбивается на три группы, там тоже такое встречается.

Например, в щите на одной дин рейке размещены три дифавтомата на розеточную группу, два автомата на сеть освещения, одно УЗО на электрическую плиту. Как подключить все эти устройства?

Для запитывания можно сделать между ними перемычку. Для этого берётся мягкий ПВ-3, а также наконечники НШВИ (2), подключаем один элемент, затем от него второй, третий и так далее. Пока не подключим все автоматы. Такое подключение называется шлейфом и если все правильно и качественно сделать будет очень надежным. Я всегда так делал.

Единственным недостатком такого способа подключения являются торчащие провода. Изгибы проводов из-за торчащих перемычек, мешающих осуществлять подводку проводов к автоматам, в металлических щитах лицевая панель для автоматов не станет на свое место. В конечном итоге получается сплошное нагромождение проводов, с которым сложно разобраться. Избавиться от этих перемычек при данном способе подключения невозможно единственное, что их можно посоветовать, не делать перемычки длинными, тогда получится более компактно.

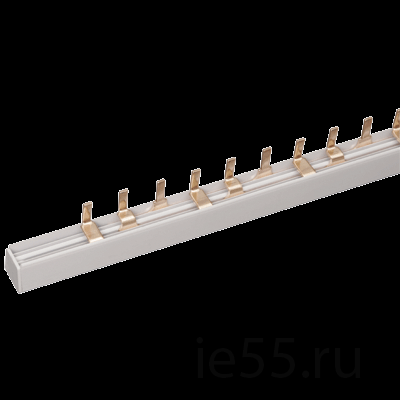

Соединительная шина гребенка для автоматов

Автоматические выключатели, УЗО, дифавтоматы все эти модульные аппараты защиты используются сегодня в комплекте современных щитов распределения. Такие защитные устройства должны быть правильно, надёжно и безопасно подключены. Как большинство людей это делает?

В настоящее время люди чаще всего объединяют группы автоматов самодельными кабельными перемычками, как было описано выше. При аккуратной и достаточно качественной работе такие перемычки прослужат длительное время.

Но мастерство многих людей оставляет желать лучшего. Хочу привести реальный пример подключения автоматов в щите при помощи перемычек.

В одном из домов, где я делал электромонтаж (а точнее в квартире) как то решил заглянуть в электрощиток который был установлен на лестничной клетке.

Увиденное меня ужаснуло, так как перемычка между автоматами была сделана оголенным проводом. Смотрите сами:

Причем такое ощущение, что все работы в этом доме делал один и тот же человек (подозреваю, что электрик из ЖЭКа), этажом выше и этажом ниже точно такая же картина, все сделано аналогично. Обычным людям это вовсе не интересно, да и ничего они в этом не понимают. Что мешало этому электрику сделать перемычку изолированным проводом, я уже молчу про использование здесь соединительной шины гребенки для автоматов . Вот почему нужно обращать внимание на электриков, которые выполняют работы.

Итак, это мы рассмотрели халтурщиков и то как не нужно делать, сейчас рассмотрим как это делается правильно.

Если профессионально собирать щиты, то здесь многие используют штатное решение. Называется оно . Электрики называют ее просто – гребенка. Что из себя представляет эта гребенка? Это цельная медная пластинка, которая помещена в пластиковый изолятор.

Суть всей конструкции заключается в том, что от пластины, которая находится в пластмассовом корпусе, отходят штыри – зубья. Пластина и зубья представляют собой одну цельную конструкцию, литую, без соединений. Зубья, оголенные, так как вставляются в контакты для подключения защитной модульки. Форма зубьев может быть различной г — образной, v – образной (чаще г- образной). Медная пластина свободно двигается в корпусе ее легко можно оттуда вынуть и рассмотреть.

Такая шина соединительная для автоматов очень компактная, позволяет красиво и надежно подключить автоматические устройства, размещенные в один ряд. Также как и автоматические выключатели гребенки по количеству полюсов выпускаются производителями однополюсными, двухполюсными, трехполюсными и четырёхполюсными.

Конструкция соединительных шин

Давайте более подробно рассмотрим, как выглядит соединительная шина гребенка для автоматов. Однополюсная гребенка имеет форму прямоугольной медной пластины, которая расположена в корпусе. Корпус изготавливается из огнеупорного пластика. Вдоль пластины с определенным шагом расположены ответвления — зубьями, к которым подключаются электрические автоматы, УЗО, дифавтоматы.

Если речь идет о двухполюсной гребенке, то здесь в пластиковом корпусе размещены две шины. Примечательно, что на одной шине зубья будут изогнутыми. В качестве примера рассмотрим гребенку для автоматов hager на 12 модулей .

У двухполюсной гребенки на каждой шине расстояние между зубьями будет больше, нежели у однополюсной. Это связано с тем, для подключения к этим гребенкам подводится два питающих провода, фаза — нуль (L+N) или фаза — фаза (L1+ L2) и зубья на каждой шине должны идти как бы через один.

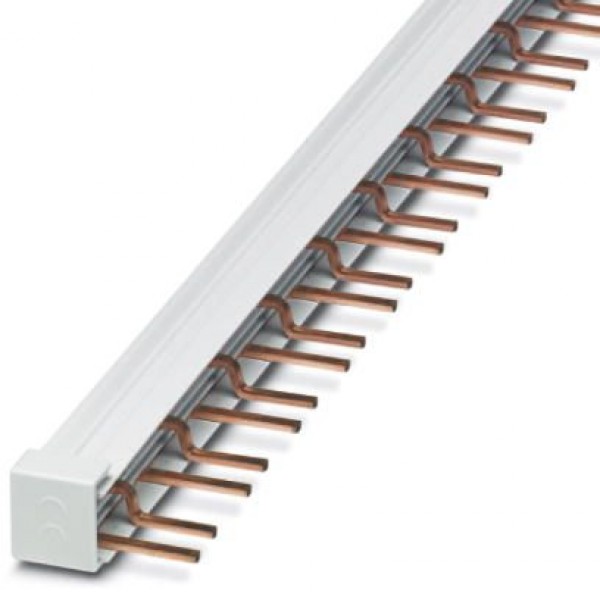

В трехполюсной гребёнке находятся три медные шины, которые расположены в едином корпусе. Каждая шинка вставлена в свою направляющую с наличием между ней изоляции в виде пластиковой перегородки. Как правило, такие гребенки используются редко.

С количеством полюсов разобрались, теперь что касается модулей (зубьев). Гребенки в электротехнических магазинах продаются стандартной длины. Число модулей может быть: 12,24,36,48,60. Скорее всего, могут быть и больше, но мне они не встречались. Расстояние между контактами на гребенке составляет 17.5 сантиметров.

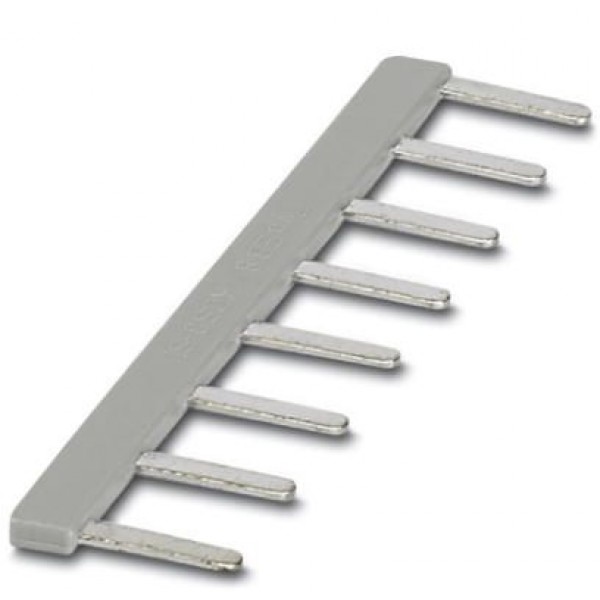

Контакты бывают штыревые и вилкообразные . В Европе именуются как PIN (штырь) и FORK (вилка) .

Вилкообразные контакты гребенки hager KDN163A-AC230-400V:

А так выглядит двухполюсная шина hager KDN263A-AC230-400V с типом контактов FORK (вилка):

Такие шины выпускаются, как правило, брендовыми фирмами у которых контакты автоматов, УЗО, АВДТ заточены (предназначены) под них. Например, автоматы фирмы hager имеют специальный зажим — затягиваемый винт, которой как раз предназначен под FORK (вилку). В любой другой автомат, у которого имеется обычный зажим, такую шину просто не засунешь.

Как быть если длина гребенки большая (даже если взять наименьшую на 12 модулей шину). Понятно, что для подключения трех или четырех автоматов всю шину целиком не нужно запихивать в щиток. Ее нужно как то отрезать. Как это можно сделать? Все очень просто. Вытаскиваем из пластикового корпуса шину, берем обычные ножницы по металлу, ножовку (у кого что есть) и отрезаем такой длины которая нам нужна. Затем берем пластиковый корпус и отрезаем его по длине на 1.5 – 2 см больше чем сама шина. Это для того чтобы оголенные части гребенки были скрыты и не торчали по краям. Можно для защиты краев использовать специальные заглушки.

Схема подключения автоматов через соединительную гребенку

Итак, мы подошли к главному разделу данной статьи применение гребенок на практике и в качестве примера рассмотрим, как подключить группу автоматов соединительной шиной гребенкой. Для того чтобы подключить целую группу автоматов, я использую однополюсные гребенки.

В качестве примера рассмотрим подключение автоматов фирмы Schneider Electric. Берем гребенку, вытаскиваем из нее медную шину, отрезаем три, пять, семь зубьев, в общем столько, сколько нам нужно. Затем уже по длине медной шины отрезаем пластиковый корпус с запасом так, чтобы с краёв гребёнки не торчат различные детали.

Затем закручиваем гребенку под весь ряд установленных автоматов и подсовываем питающий провод к одному из зажимов. В этом месте будет выполнено . В итоге будет получена красивая разводка. Забыл упомянуть, что медная шина способна выдержать нагрузку в 63 Ампера.

Если вы внимательно читали статью, то уже знаете, что вилочные контакты подходят не для всех автоматических выключателей. Все дело в том, что определенные фирмы выпускают автоматические устройства защиты с двойным зажимом. Одна из таких фирм hager.

Как видно из фото в автоматические выключатели хагер шина с вилкообразными контактами не входит в обычные зажимы (ровно как и в любой автомат другой фирмы). Вот незадача, шина и автоматы одной фирмы, а контакты не подходят, почему? Вопрос на засыпку! 🙂

Можно рассмотреть поближе контакты:

Но здесь нет ни какой магии и все довольно просто и на мой взгляд гениально придумано. На самом деле шина с вилкообразным контактом должна входить в специальный зажим на автомате (который как раз есть не на всех экземплярах).

У Hager есть два контакта один для гребенки второй для провода.

Один зажим выглядит как обычно в виде прижимной площадки, второй под винт. Именно под этот винтовой зажим и предназначены вилочные контакты.

Так, у автомата хагер в один зажим вставляется питающий провод, а во втором располагается соединительная шина гребенка для автоматов, имеющая вилкообразный контакт, что очень удобно.

Поэтому при покупке такой гребенки учитывайте имеется ли в автоматическом выключателе соответствующий зажим. Иначе в противном случае в обычный автомат такую гребенку не засунешь, и вы зря потратите деньги.

Подключение УЗО и дифавтоматов с помощью гребенки

Линии розеток в современной квартире обязательно должны защищаться с помощью УЗО или дифавтоматов. Если вы заботитесь о своей жизни и о жизни своих родных и близких, то у вас в распределительном щитке на каждую линию будет установлена защита от утечки тока.

Эти устройства защиты также можно подключить с помощью соединительных шин . Но в отличие случая с автоматическими выключателями здесь есть одна особенность.

При подключении УЗО с помощью соединительных шин, шина как минимум должна быть двухполюсной (это если узо однофазное). Так как для питания здесь необходимо подводить фазу и ноль.

Использование здесь однофазной гребенки не подходит, ведь при этом произойдет замыкание «ноля» и «фазы» одновременно всех УЗО, установленных в одном ряду. У такой гребенки отходящие зубья должны быть расположены через один. То есть шаг между гребенками составляет один модуль (ширина автомата).

Подключается все очень просто. Например, есть два устройства защитного отключения. Фаза подводится к первой медной шине и зажимается в одном контакте УЗО, а ноль подводится ко второй медной шине и зажимается во втором контакте УЗО. Все последующие УЗО подключаются к обеим гребенкам шин.

Это очень удобно, так как несколько УЗО быстро соединяются между собой. Для этого нет необходимости делать множество перемычек с обязательным соблюдением цветовой маркировки.

Сегодняшняя тема — подключение нагрузок к нашей домашней однофазной сети напряжением 220 вольт. Считаем, что оно (напряжение) уже подано в ящик, где установлен учет, а из ящика уже пришла пара проводов в дом и подключена к общему автомату в электрощитке внутри дома.

Этот распределительный щиток может содержать кроме общего сдвоенного автомата несколько одинарных, с помощью которых подается напряжение на отдельные участки домашней сети. Какие это участки — зависит от того, как мы распределим сеть. Например, один автомат подает напряжение во все розетки, другой — на лампы освещения, третий — к кухонной электроплите, четвертый — к котлу отопления и т.д.

Можно распределить и по другому: один для прихожей, второй для кухни, третий для санузла, четвертый для гостиной, пятый для спальни, шестой в баню, седьмой для дворовых потребителей, восьмой для мастерской и т. д. Общего какого-то правила распределения не существует, все зависит как от удобства разводки проводов, так и от желания хозяина. Но в первую очередь желательно учитывать нагрузки.

Где установить этот электрощиток? Ответ прост: в удобном месте. Кто-то посчитает удобным его размещение у входной двери в прихожке, а кто-то спрячет его с глаз долой в укромный угол.

В продаже имеются распределительные щитки самых разных форм и размеров. Навесные и встраиваемые, с дверками и без них, однорядные и многорядные… При подборе надо учитывать, конечно, количество устанавливаемых автоматов и еще оставлять некоторый резерв места для двух-трех выключателей. Жизнь ведь не стоит на месте и никто не знает, что потребуется завтра еще подключить.

Внутри щитка элементы крепятся на так называемой дин-рейке. Установка проста, никаких дополнительных крепежных деталей не требуется.

Кроме того, необходимо предусмотреть место на дин-рейке для клеммника нулевых проводов. Ведь через выключатели мы коммутируем только один провод: фазный. А нулевые провода могут быть соединены на одном клеммнике. Хотя, конечно, никто не запрещает для каждого присоединения использовать сдвоенные выключатели.

В развернутом виде схема распределительного щитка может выглядеть так, как изображено на рисунке. От ящика учета приходят два провода, фаза и ноль. Приходят на общий выключатель. После этого выключателя фаза поступает на выключатели распределения, а ноль — на общую нулевую шинку. И далее после выключателей и нулевой шинки уходят по паре проводов на соответствующие выключателям объекты.

Как видим, в схеме распределения тоже ничего сложного. А вот номиналы выключателей придется подобрать соответствующие ожидаемым нагрузкам. Например, какой-то из выключателей у нас установлен для санузла. Что там будет работать? Освещение, фен/бритва… Все это мелочи. А серьезная нагрузка есть? У меня вот есть: водонагреватель 2 кВт. Это 2000/220=9 ампер (формула 7 !).

Решаем, какое необходимо сечение провода. Для меди принято 10А на 1 мм 2 . Мы берем ближайший по сечению в сторону увеличения провод/кабель: 1.5 мм 2 . И для защиты этого провода устанавливаем выключатель на 10а.

Это для провода, который пойдет в санузел. А в распределительном щитке каким проводом монтаж вести? Тут надо просчитать вообще всю нагрузку в доме. Ведь по этим проводам от общего автомата до выключателей и нулевой шинки пойдет вся суммарная нагрузка.

Предположим, насчитали не более 10 кВт. Это максимальный ток около 45 ампер. Значит, общий автомат ставим на 50 ампер, а монтаж ведем медным проводом сечением не менее 10 мм 2 .

При монтаже затягиваем винты надежно, но без того фанатизма, с которым можно сломать выключатель. Фазные перемычки между выключателями также готовим из провода с тем же сечением. Необходимость этого очевидна: в зажим вставляются два провода, и если один из них будет тоньше другого, то, естественно, он не может быть надежно зажат винтом.

Поиск по сайту.
Вы можете изменить поисковую фразу.

Источник: https://electrmaster. ru/connect-the-automata-in-the-shield-to-the-crosssection-of-the-wire-jumpers-in-the-electrical-panel/

Проволочные перемычки

Проволочные перемычки электрики обычно изготавливают самостоятельно. Для изготовления перемычек подойдет любой одножильный изолированный провод подходящего сечения.

Можно посоветовать применять однопроволочный провод ПВ-1 или многопроволочный (гибкий) провод ПВ-3 в виниловой изоляции.

Процесс изготовления перемычек несложен. Сначала измеряется длина проводника и нарезается необходимое количество отрезков провода. Провода зачищаются с обоих концов.
Длинна оголенной части провода должна составлять 12мм. Затем провод изгибают, придавая перемычке нужную форму. В случае применения гибкого провода на оголенные концы напрессовывают наконечники с помощью пресс-клещей.

Пример соединения автоматов с помощью перемычек.

Сечение провода для изготовления перемычек нужно выбирать исходя из суммы номинальных токов всех автоматических выключателей присоединяемых к первому автомату в шлейфе.

Для обеспечения качественного контакта желательно, чтобы концы перемычек присоединяемых к одной клемме автомата имели одинаковое сечение.

Часто электрики изготавливают перемычки между автоматами из одного неразрывного провода. Внешний вид такой перемычки присоединенной к автоматам показан на рисунке ниже.

Соединение автоматов с помощью перемычек имеет свои достоинства и недостатки.

К недостаткам этого способа соединения можно отнести:

  • Высокую трудоемкость изготовления перемычек. Особенно это заметно при больших объемах электромонтажных работ.
  • При близком расположении DIN-реек в щитке перемычки могут мешать присоединению проводников к автоматическим выключателям верхнего ряда.

К достоинствам применения перемычек можно отнести невысокие затраты на изготовление. Если перемычки выполнены из неразрывного провода, то имеется возможность выполнить замену вышедшего из строя автоматического выключателя без отключения других автоматов.

Для этого от верхних клемм автомата отсоединяют перемычки, надевают на них отрезки изоляционной трубки, снимают неисправный аппарат с DIN-рейки и устанавливают новый. Затем присоединяют питающие провода.

Использование соединительных шин

Промышленность предлагает два типа «гребенок» для соединения модульных коммутационных аппаратов. У одного типа шин-гребенок контакты выполнены в форме штырьков. У другого типа контакты имеют форму вилки.

Гребенки состоят из токопроводящих шин (обычно медных) с контактами и пластикового изолирующего корпуса. Расстояние между контактами равно ширине одного модуля и составляет 18мм. Соединительные шины могут иметь от 1 до 4 полюсов.

Каждый полюс укладывается в отдельный паз корпуса и оказывается надежно изолированным от других токопроводящих шин. С помощью шины-гребенки можно соединять как однополюсные автоматические выключатели, так и трехфазные УЗО.

Соединительные шины выпускаются на 12, 24, 36 или 48 модулей. Шины можно разрезать для получения нужного количества модулей. Для резки можно использовать любой подходящий инструмент, например ножовку по металлу.

На корпусах шин маркируются следующие технические характеристики:

  • рабочее напряжение;
  • номинальный ток;
  • сечение токопроводящих шин.

Штырьковые соединительные шины подходят ко всем типам модульных коммутационных аппаратов. Для использования шин с вилочными контактами автоматы должны иметь специальные клеммы.

Применение гребенок требует больших материальных затрат, чем применение проволочных перемычек. Однако использование соединительных шин значительно сокращает время выполнения монтажных работ.

К тому же монтаж, выполненный с помощью гребенок, выглядит более эстетичным. В шкафах и щитах появляется больше места.

К недостаткам применения соединительных шин следует отнести невозможность замены несправных автоматов или УЗО без отключения соседних коммутационных аппаратов.

Источник: https://www.remontyes.ru/6295-sposoby-soedineniya-avtomatov-v-raspredelitelnom-schitke.html

Как запитать шину на автоматах

Содержание

  1. Как подключить автомат в щитке без ошибок
  2. Подключение автоматов в щитке – вход сверху или снизу?
  3. Подключаем провода к автомату – кабель с монолитной жилой
  4. Присоединение к автомату многожильных проводов
  5. Шина гребенка для автоматов
  6. Соединительная шина гребенка для автоматов
  7. Конструкция соединительных шин
  8. Схема подключения автоматов через соединительную гребенку
  9. Подключение УЗО и дифавтоматов с помощью гребенки
  10. Видео

Как подключить автомат в щитке без ошибок

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:


Как видно, в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.


Перед нами автомат серии ВА47-29 фирмы IEK. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.


У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.


Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.


Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка 1 – Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.


Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание, когда проводка и начинка в щитке абсолютно новые.


Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.


Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка 2 – Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.


Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.


Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше, будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.


Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Провод сечением 1,5 мм2 свободно болтался.



Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего, провод с меньшим сечением болтается и искрит.


Ошибка 3 – Формирование концов жил проводов и кабелей

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.


Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.


Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.


Корме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.


При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный, его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к пожару.


Поэтому если при монтаже используется многожильный, провод то для его оконцевания нужно применять наконечники НШВИ.

Источник

Шина гребенка для автоматов

Добрый день уважаемые посетители сайта «Электрик в доме» сегодня предлагаю вам на рассмотрение один из способов аккуратного подключение модульной аппаратуры в электрических щитках.

Данный метод мне посоветовал один мой хороший товарищ, который занимается электромонтажом. Суть нашей с ним дискуссии заключалась в том, как лучше, или даже как правильнее подводить питание и подключать шлейфом несколько автоматических выключателей или УЗО.

На сегодняшний день многое усовершенствовано. И мой товарищ в этом плане немного эволюционировал и продвинулся вперед, так как использует для этой цели особые гребенки. Потому рассмотрим данный вопрос подробно. Именно о том, что такое гребенка для автоматов, как с ними работать и как подключать пойдет речь в данной статье.

У вас когда-нибудь возникали такие ситуации, при которых определённое количество УЗО или автоматических выключателей необходимо подключить к одному питанию (к одному питающему проводу)? Как правило, это относится к однофазным щиткам, хотя если щит трехфазный и нагрузка разбивается на три группы, там тоже такое встречается.

Например, в щите на одной дин рейке размещены три дифавтомата на розеточную группу, два автомата на сеть освещения, одно УЗО на электрическую плиту. Как подключить все эти устройства?

Для запитывания можно сделать между ними перемычку. Для этого берётся мягкий ПВ-3, а также наконечники НШВИ (2), подключаем один элемент, затем от него второй, третий и так далее. Пока не подключим все автоматы. Такое подключение называется шлейфом и если все правильно и качественно сделать будет очень надежным. Я всегда так делал.

Единственным недостатком такого способа подключения являются торчащие провода. Изгибы проводов из-за торчащих перемычек, мешающих осуществлять подводку проводов к автоматам, в металлических щитах лицевая панель для автоматов не станет на свое место. В конечном итоге получается сплошное нагромождение проводов, с которым сложно разобраться. Избавиться от этих перемычек при данном способе подключения невозможно единственное, что их можно посоветовать, не делать перемычки длинными, тогда получится более компактно.

Соединительная шина гребенка для автоматов

Автоматические выключатели, УЗО, дифавтоматы все эти модульные аппараты защиты используются сегодня в комплекте современных щитов распределения. Такие защитные устройства должны быть правильно, надёжно и безопасно подключены. Как большинство людей это делает?

В настоящее время люди чаще всего объединяют группы автоматов самодельными кабельными перемычками, как было описано выше. При аккуратной и достаточно качественной работе такие перемычки прослужат длительное время.

Но мастерство многих людей оставляет желать лучшего. Хочу привести реальный пример подключения автоматов в щите при помощи перемычек.

В одном из домов, где я делал электромонтаж (а точнее в квартире) как то решил заглянуть в электрощиток который был установлен на лестничной клетке.

Увиденное меня ужаснуло, так как перемычка между автоматами была сделана оголенным проводом. Смотрите сами:

Причем такое ощущение, что все работы в этом доме делал один и тот же человек (подозреваю, что электрик из ЖЭКа), этажом выше и этажом ниже точно такая же картина, все сделано аналогично. Обычным людям это вовсе не интересно, да и ничего они в этом не понимают. Что мешало этому электрику сделать перемычку изолированным проводом, я уже молчу про использование здесь соединительной шины гребенки для автоматов. Вот почему нужно обращать внимание на электриков, которые выполняют работы.

Итак, это мы рассмотрели халтурщиков и то как не нужно делать, сейчас рассмотрим как это делается правильно.

Если профессионально собирать щиты, то здесь многие используют штатное решение. Называется оно соединительная шина гребенка для автоматов. Электрики называют ее просто – гребенка. Что из себя представляет эта гребенка? Это цельная медная пластинка, которая помещена в пластиковый изолятор.

Такая шина соединительная для автоматов очень компактная, позволяет красиво и надежно подключить автоматические устройства, размещенные в один ряд. Также как и автоматические выключатели гребенки по количеству полюсов выпускаются производителями однополюсными, двухполюсными, трехполюсными и четырёхполюсными.

Конструкция соединительных шин

Если речь идет о двухполюсной гребенке, то здесь в пластиковом корпусе размещены две шины. Примечательно, что на одной шине зубья будут изогнутыми. В качестве примера рассмотрим гребенку для автоматов hager на 12 модулей.

В трехполюсной гребёнке находятся три медные шины, которые расположены в едином корпусе. Каждая шинка вставлена в свою направляющую с наличием между ней изоляции в виде пластиковой перегородки. Как правило, такие гребенки используются редко.

С количеством полюсов разобрались, теперь что касается модулей (зубьев). Гребенки в электротехнических магазинах продаются стандартной длины. Число модулей может быть: 12,24,36,48,60. Скорее всего, могут быть и больше, но мне они не встречались. Расстояние между контактами на гребенке составляет 17.5 сантиметров.

Вилкообразные контакты гребенки hager KDN163A-AC230-400V:

А так выглядит двухполюсная шина hager KDN263A-AC230-400V с типом контактов FORK (вилка):

Самый ходовой вариант – это штыревой контакт. В отличие от вилкообразного контакта, штыревой подходит для всех защитных аппаратов не зависимо от фирм производителей.

Шины соединительные для автоматов с контактами вилкообразного типа подходят не для всех защитных устройств, а только для защитной аппаратуры брендовых фирм таких как ABB, hager и т.п.

Как быть если длина гребенки большая (даже если взять наименьшую на 12 модулей шину). Понятно, что для подключения трех или четырех автоматов всю шину целиком не нужно запихивать в щиток. Ее нужно как то отрезать. Как это можно сделать? Все очень просто. Вытаскиваем из пластикового корпуса шину, берем обычные ножницы по металлу, ножовку (у кого что есть) и отрезаем такой длины которая нам нужна. Затем берем пластиковый корпус и отрезаем его по длине на 1.5 – 2 см больше чем сама шина. Это для того чтобы оголенные части гребенки были скрыты и не торчали по краям. Можно для защиты краев использовать специальные заглушки.

Схема подключения автоматов через соединительную гребенку

Итак, мы подошли к главному разделу данной статьи применение гребенок на практике и в качестве примера рассмотрим, как подключить группу автоматов соединительной шиной гребенкой. Для того чтобы подключить целую группу автоматов, я использую однополюсные гребенки.

В качестве примера рассмотрим подключение автоматов фирмы Schneider Electric. Берем гребенку, вытаскиваем из нее медную шину, отрезаем три, пять, семь зубьев, в общем столько, сколько нам нужно. Затем уже по длине медной шины отрезаем пластиковый корпус с запасом так, чтобы с краёв гребёнки не торчат различные детали.

Затем закручиваем гребенку под весь ряд установленных автоматов и подсовываем питающий провод к одному из зажимов. В этом месте будет выполнено совместное подключение провода с шиной в автомате. В итоге будет получена красивая разводка. Забыл упомянуть, что медная шина способна выдержать нагрузку в 63 Ампера.

Если вы внимательно читали статью, то уже знаете, что вилочные контакты подходят не для всех автоматических выключателей. Все дело в том, что определенные фирмы выпускают автоматические устройства защиты с двойным зажимом. Одна из таких фирм hager.

Как видно из фото в автоматические выключатели хагер шина с вилкообразными контактами не входит в обычные зажимы (ровно как и в любой автомат другой фирмы). Вот незадача, шина и автоматы одной фирмы, а контакты не подходят, почему? Вопрос на засыпку! 🙂

Можно рассмотреть поближе контакты:

Но здесь нет ни какой магии и все довольно просто и на мой взгляд гениально придумано. На самом деле шина с вилкообразным контактом должна входить в специальный зажим на автомате (который как раз есть не на всех экземплярах).

У Hager есть два контакта один для гребенки второй для провода.

Один зажим выглядит как обычно в виде прижимной площадки, второй под винт. Именно под этот винтовой зажим и предназначены вилочные контакты.

Так, у автомата хагер в один зажим вставляется питающий провод, а во втором располагается соединительная шина гребенка для автоматов, имеющая вилкообразный контакт, что очень удобно.

Поэтому при покупке такой гребенки учитывайте имеется ли в автоматическом выключателе соответствующий зажим. Иначе в противном случае в обычный автомат такую гребенку не засунешь, и вы зря потратите деньги.

Подключение УЗО и дифавтоматов с помощью гребенки

Линии розеток в современной квартире обязательно должны защищаться с помощью УЗО или дифавтоматов. Если вы заботитесь о своей жизни и о жизни своих родных и близких, то у вас в распределительном щитке на каждую линию будет установлена защита от утечки тока.

Эти устройства защиты также можно подключить с помощью соединительных шин. Но в отличие случая с автоматическими выключателями здесь есть одна особенность.

При подключении УЗО с помощью соединительных шин, шина как минимум должна быть двухполюсной (это если узо однофазное). Так как для питания здесь необходимо подводить фазу и ноль.

Использование здесь однофазной гребенки не подходит, ведь при этом произойдет замыкание «ноля» и «фазы» одновременно всех УЗО, установленных в одном ряду. У такой гребенки отходящие зубья должны быть расположены через один. То есть шаг между гребенками составляет один модуль (ширина автомата).

Подключается все очень просто. Например, есть два устройства защитного отключения. Фаза подводится к первой медной шине и зажимается в одном контакте УЗО, а ноль подводится ко второй медной шине и зажимается во втором контакте УЗО. Все последующие УЗО подключаются к обеим гребенкам шин.

Это очень удобно, так как несколько УЗО быстро соединяются между собой. Для этого нет необходимости делать множество перемычек с обязательным соблюдением цветовой маркировки.

Источник

Видео

Подключая автоматы гребенкой, знай об этом

Подключение автоматов гребёнкой

Как правильно подключить автомат. Ошибки при подключении автоматического выключателя.

Как подключать автоматы и УЗО гребенками

подключение автоматов

Соединение автоматов с помощью шины

Шина гребёнка ИЕК для электрощитов под автоматы

Как правильно подключить питание к автомату

Как правильно подключить УЗО

Как подключать автоматы и УЗО гребенками Hager

Гребенка для автоматов

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Конструкция соединительных шин
  • 2 Правила установки и подключения
  • 3 Лучшие производители
  • 4 Преимущества и недостатки

При необходимости установить целую группу автоматов и прочих защитных устройств в распределительный щиток возникает много сложностей. Раньше электрику приходилось изготавливать множество перемычек для автоматов, сечение которых также должно было подходить по параметрам. Но этот способ был ненадежным. Для упрощения этой работы была создана гребенка для автоматов, которую еще называют шиной.

Конструкция соединительных шин

Шина, или гребенка для автоматических выключателей, – это медная пластинка с зубьями-выходами для подключения защитных устройств, расположенными через определенное расстояние и изолятор для нее. Такого вида гребенки подходят для однополюсных автоматов.

Существуют также двухполюсные выключатели. Соединительная шина для автоматов, в которые они устанавливаются, выглядит несколько иначе. Она представляет собой корпус изолятора, где находятся уже две пластины, зубья которых располагаются через один, причем на одной из них загнуты так, чтобы при сборе они выстраивались в линию. Это позволяет совершать подключения двух ваз или фазу с нулем.

Для трехфазных защитных устройств шина для автоматов состоит из трех медных пластинок в общем корпусе из диэлектрика. Каждая гребенка дополнительно изолируется от остальных.

Штырьки находятся на одинаковом расстоянии, обычно обозначающееся как размер автомата на дин-рейку, как правило, равное 17,5 мм.

Выпускаются отводы двух видов:

  1. Pin – крепления гребенки, напоминающие зубья расчески, называющиеся штырьковыми. Они являются универсальными и используются практически повсеместно.
  2. Fork – данные зубья имеют форму полумесяца и называются вилкообразными. Для подключения оснащенной штырьками такого типа гребенки к автомату, должно присутствовать специальное крепление.

Правила установки и подключения

Как говорилось выше, гребенки пришли на смену перемычкам автоматических выключателей, оказавшись надежнее, долговечнее и проще в использовании. Они используются для соединения автоматов и остальных защитных устройств после рубильника.

Как и для любых устройств, у соединительной шины гребенки для автоматов существуют правила установки и подключения. Они достаточно просты и не требуют использования дополнительного оборудования.

Для соединения шины с автоматом, потребуется:

  1. Убедиться, что шина подходит по количеству полюсов, по размеру автомата на дин-рейку и по креплению. Чтобы избежать расхождений, лучше сразу приобретать гребенку и автомат одинаковой фирмы производителя.
  2. С помощью ножовки по металлу необходимо отрезать шину нужной длины.
  3. Отрезать диэлектрический корпус с запасом в 1-2 сантиметра, во избежание короткого замыкания.
  4. Надеть на шину специальный кожух.
  5. Приступить к монтажу и установке планок для крепления электрических автоматов, учитывая маркировку, защитный прибор имеет 2 или более полюсов. Для этого потребуется вставить каждый отвод в специальное отверстие автомата, в каждом из которых есть обычный зажим, затягивающийся стандартными болтами.
  6. При использовании шины с вилками, отводы крепятся в специально предназначенные для гнезда.
  7. В один из крайних зажимов требуется подключить вводный питающий провод.

Лучшие производители

На рынке сейчас представлено огромное количество соединительных шин, выпускаемых различными производителями, от мировых корпораций и до локальных компаний. Однако существуют производители, зарекомендовавшие себя наилучшим образом, чью продукцию можно покупать без опасений за ее качество, производительность и надежность.

На данный момент на мировом рынке одним из лидеров и известнейшим производителем силового оборудования и в том числе соединительных шин является швейцарская компания АВВ. Продукция фирмы отличается надежностью, безопасностью и износостойкостью.

Также популярна и продукция французского бренда Legrand, специализирующегося на выпуске электротехнических изделий. Выпускаемые компанией изделия соответствуют новейшим европейским стандартам качества и могут с одинаковым успехом применяться как в простых квартирных щитках, так и на крупнейших производствах.

Хорошим решением будет и приобретение оборудования, выпускаемого одной из старейших французских корпораций Schneider Electric, специализирующейся на выпуске и обслуживании электрооборудования и зарекомендовавшей себя наилучшим образом.

На внутреннем рынке одним из ведущих производителей и поставщиков электрооборудования на данный момент является компания ИЭК, добившаяся своего успеха благодаря крайней доступности продукции для потребителя и дважды становившаяся лауреатом премии «Марка № 1 в России».

Успешно конкурирует с брендом ИЭК Курский электроаппаратный завод (КЭАЗ), существовавший еще в СССР. Выпускаемая заводом продукция отличается надежностью, долговечностью и сравнительно доступной ценой, а линейка выбора на данный момент является одной из самых больших на внутреннем рынке.

Также хотелось бы отметить и достаточно известную в России китайскую компанию EKF electrotechnica. Цена и качество производимых ею изделий сравнимы с параметрами продукции бренда ИЭК, однако пятилетний гарантийный срок заставляет многих выбрать эту компанию.

Преимущества и недостатки

Соединительные шины крайне популярны в использовании, из-за того что они обеспечивают более надежное соединение защитных аппаратов, снижая количество дополнительных соединений в два раза по сравнению с обычными перемычками.

Также стоит отметить то, что стандартная шина может выдержать силу тока больше 60 А. Перемычку из провода с такими показателями изготовить практически невозможно.

Шина обеспечивает аккуратный внешний вид разводке, так как отсутствуют торчащие во все стороны дополнительные провода перемычек.

Однако эта конструкция имеет и свои недостатки:

  • Появляется необходимость покупать автоматы одного производителя, ведь купленная у другой компании шина может попросту не подойти.
  • При добавлении нового автомата приходится менять всю шину целиком, так как установка дополнительной перемычки снизит производительность. При замене шины придется отключать все автоматы полностью, что приведет к немалым потерям в масштабе предприятия.
  • Для замены одного из модулей на абсолютно идентичный опять же придется отключить полностью весь щиток и ослабить зажимы абсолютно всех контактов. Устройство попросту невозможно демонтировать из-за того, что его фиксирует шина.

Подводя итог, стоит заметить, что шина крайне удобное и надежное соединение. В квартирах соединительные шины просто незаменимы, особенно в щитках, где и так недостаточно места. Гребенки отличаются довольно высокой ценой, однако стоят тех денег. Лучше поменять все автоматы в доме и поставить шину, чем мучиться с перемычками.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Шина для автоматов (гребенки). виды и применение. особенности

Устройство автомата

Чаще всего автомат представляет собой конструкцию из следующих элементов:

  1. Рукоятка взвода. Она позволяет включить устройство или же отключить при необходимости монтажа.
  2. Включающий механизм.
  3. Контакты. Соединяют и разрывают общую цепочку.
  4. Зажимы. Используются для подключения к защитному устройству.
  5. Механизмы, работающие по условию. Сюда относится биметаллическая платина теплового расцепителя. В некоторых конструкциях присутствует винт регулировки, с помощью которого можно скорректировать силу тока.
  6. Дугогасительная камера. Располагается в любом полюсе прибора.

В зависимости от назначения, автоматы оснащают дополнительными элементами

Как устроен механизм отключения

В автомате присутствует особый механизм, который способствует разрыву цепочки при повышении силы тока.

Существуют различные принципы функционирования подобных устройств:

  1. Электромагнитные. Отличительной особенностью является стремительное срабатывание при наличии замыкания. При резком повышении силы тока в действие приводится катушка, сердечник которой и размыкает цепочку.
  2. Тепловые. Здесь основным элементом является биметаллическая пластинка, которая при повышении температуры меняет форму, выгибается в обратную сторону, за счет чего размыкает цепочку.

Электромагнитные устройства

По аналогичному принципу функционируют электрочайники, из-за чего происходит их отключение при закипании воды. Для разрыва цепи используют и полупроводниковые устройства, но они редко применяются в сетях.

Маркировки на автоматах

Все модели автоматов имеют различные обозначения, по которым их можно идентифицировать. Обычно, большинство производителей предпочитают выпускать такие конструкции, которые могут использоваться в различных условиях и отраслях.

Для того, чтобы исключить ошибки во время подключения, следует разобраться с маркировками на корпусной части:

  1. Логотип. Чаще всего в верхней части автомата можно обнаружить логотип копании производителя. Кроме того, все бренды выпускают изделия определенной цветовой гаммы. Это значит, что рядовому пользователю не составит труда отыскать нужный вариант.
  2. Окно индикатора. Определяет состояние контактов на данный момент. При поломке выключателя в этом окне можно увидеть напряжение в сети или его отсутствие.
  3. Тип устройства. В стандартных сетях обычно используют автоматы типов C и B. Между собой они отличаются коэффициентом чувствительности.
  4. Номинальный ток. Здесь показывается максимальное значение силы тока. Часто указывают два значения – для однофазной и трехфазной сети.
  5. Предельно допустимый ток выключения. Обозначает предел напряжения при замыкании, из-за которого автомат выключается, но при этом остается исправным.
  6. Схема. Иногда на автомате можно встретить даже чертеж подсоединения контактов, который находится в боковой части.

Расположение маркировки

Часто задаваемые вопросы

  1. Какие гребенки лучше поставить на выключатели, если предусмотрены разъемы для штыревых конструкций и FORK вилок?

Оба варианта конструкций обеспечивают надежный контакт, некоторые считают, что площадь соединения вилочных контактов больше чем штыревых. Такие сравнения не отмечаются в технических параметрах.

  1. Как определить сечение контактов шины, чтобы узнать допустимое напряжение и токи нагрузки?

Эти параметры указываются в паспорте на изделия при покупке и отмечаются маркировкой на корпусе и теснением на медной шине.

Устанавливайте шины в соответствии с максимальными по току параметрами автомата в ряду.

Подключение УЗО и дифференциальных автоматов

Посредством двухполюсной гребенки, обозначаемой как (L+N), а также 3-х полюсного ее аналога удобно объединять не только обычные АВ, но и добавлять к ним устройства защитного отключения (УЗО). Когда в шкафу в одной линейке устанавливаются простые отключающие АВ и УЗО, монтаж комбинации из защитных приборов заметно усложняется. Возникшие сложности объясняются особенностями подводки питающих шин к различным видам устройств, которые проявляются по-разному в двух следующих вариантах:

  • Совместно с линейкой из нескольких автоматов устанавливается одно или несколько УЗО.
  • Вместо автоматов и УЗО в линейку выстраиваются полностью заменяющие их дифференциальные приборы.

Дифавтомат – это объединенные в одном корпусе УЗО и обычный автоматический выключатель.

Первый случай в свою очередь предполагает два варианта монтажа: гребенка используется в однофазной цепи или устанавливается в трехфазную силовую линию.

Однофазное включение

Особенность такого подключения состоит в том, что для автоматов потребуется однополюсная линейка, а для УЗО – двухполюсная. Условием срабатывания последних является совместная коммутация фазы и нуля. В данном случае исходят из принципа максимальных возможностей, то есть выбирают двухполюсную шину, а приходящиеся на автоматы земляные отводы просто отгибаются.

3-х фазное подсоединение

В этом случае придется воспользоваться 4-х полюсной гребенкой из меди, три фазных контакта которых задействуются и на автоматах, и на УЗО. Четвертый «нулевой» ряд используется для подключения в УЗО, а в районе «земляных» контактов обычных отключающих приборов он просто отгибается. При монтаже одних дифавтоматов в любой ситуации отводы гребенки подключаются ко всем задействованным в схеме контактам.

Схема соединения автоматов в электрощите

Прежде чем приступить к установке автоматов, необходимо внимательно изучить их схематичное устройство, ведь схема монтажа состоит из нескольких элементов с разными обозначениями.

Электромонтажная схема

Таблица 1. Элементы, используемые при монтаже электрощита.

Название Характеристика
Автомат вводной Его устанавливают на защиту целого контура электропроводки. Так, жилы основного кабеля фиксируют к зажимам автомата. Для удобства использования, впереди автомата закрепляют рубильник. Он позволяет отключить ток от всей конструкции, чтобы провести ремонтные работы. В этом случае кабель питания тоже необходимо завести на этот рубильник.
Счетчик Его ставят уже после автоматов. Основным назначением счетчика является контроль потребляемой электроэнергии. Иногда его закрепляют в другом месте еще до электрощита вместе с автоматами (на лестничной площадке).
Устройство защитного отключения Основной функцией УЗО является защита от ударов током и возгораний. К примеру, в малогабаритной квартире после счетчика устанавливают только одно УЗО, потому что больше не требуется из-за минимальной нагрузки. Иногда устанавливают несколько таких устройств на линии, где имеется большое потребление электроэнергии.
Линейные автоматы Они требуются для линий в отдельные комнаты. При наличии высокого напряжения или замыкания они разрывают цепочку, благодаря чему предотвращают пожар или короткое замыкание. Они нужны для защиты различных электроприборов.
Дифференциальные автоматы Их устанавливают вместо нескольких основных автоматов с защитным устройством на отдельных линиях для различных бытовых приборов.
Монтажная рейка Рейка фиксируется к задней стенке основания щитка. В зависимости от размеров ящика, количество реек и модулей может отличаться. Для того чтобы приобрести щиток под определенное количество модулей, предварительно составляют подробный чертеж соединений.
Гребенка Предназначаются с целью расключения щита, чтобы соединить нули с подводками заземления. В одном щитке имеются нулевые гребенки и заземляющие.
Шина распределения Они связывают между собой линейные, дифференциальные автоматы и защитное устройство. Они надежно изолированы, благодаря чему безопасно фиксируют автоматы через входной зажим. Их используют как для фазы, так и для нуля.

Электросчетчик

Куда устанавливают электрощит для счетчика и автоматики

Первым делом необходимо определиться с местом для установки щитка. Так, специалисты считают, что лучше фиксировать его возле входной двери в коридоре, ведь тогда не придется прокладывать кабель с лестничной площадки, что значительно упростит монтаж.

Как правило, закрепляют щиток на уровне видимости жителей квартиры — это позволит без проблем снимать показания и отключать автоматы. Поэтому место установки будет отличаться в зависимости от роста домочадцев.

Электрощиток в квартире

Любые современные щитки имеют надежное основание, закрываются с помощью замка, поэтому посторонние или маленькие дети не смогут туда добраться, если не будут иметь доступ к ключам.

При выборе места для монтажа учитывают и то, откуда будет проходить кабель воздушной или подземной линии питания (в квартире или частном доме). Уточнить подобную информацию можно у сотрудников компании, отвечающей за электроэнергию.

Приобрести готовый электрощит или собрать самостоятельно

Теперь электрики уже не только самостоятельно собирают щитки, но и устанавливают готовый заводской вариант со всем внутренним наполнением. Такие конструкции даже изготавливают по специальному заказу под конкретную квартиру.

Главный момент в этом деле – это опыт установки фирменных щитков. Если мастер уже сталкивался с таким монтажом, то опасаться не стоит. В других же случаях лучше собрать конструкцию на месте, поэтапно.

Проволочные перемычки

Проволочные перемычки электрики обычно изготавливают самостоятельно. Для изготовления перемычек подойдет любой одножильный изолированный провод подходящего сечения.

Можно посоветовать применять однопроволочный провод ПВ-1 или многопроволочный (гибкий) провод ПВ-3 в виниловой изоляции.

Процесс изготовления перемычек несложен. Сначала измеряется длина проводника и нарезается необходимое количество отрезков провода. Провода зачищаются с обоих концов.  Длинна оголенной части провода должна составлять 12мм. Затем провод изгибают, придавая перемычке нужную форму. В случае применения гибкого провода на оголенные концы напрессовывают наконечники с помощью пресс-клещей.

Пример соединения автоматов с помощью перемычек.

Сечение провода для изготовления перемычек нужно выбирать исходя из суммы номинальных токов всех автоматических выключателей присоединяемых к первому автомату в шлейфе.

Для обеспечения качественного контакта желательно, чтобы концы перемычек присоединяемых к одной клемме автомата имели одинаковое сечение.

Часто электрики изготавливают перемычки между автоматами из одного неразрывного провода. Внешний вид такой перемычки присоединенной к автоматам показан на рисунке ниже.

Соединение автоматов с помощью перемычек имеет свои достоинства и недостатки.

К недостаткам этого способа соединения можно отнести:

Высокую трудоемкость изготовления перемычек. Особенно это заметно при больших объемах электромонтажных работ.

При близком расположении DIN-реек в щитке перемычки могут мешать присоединению проводников к автоматическим выключателям верхнего ряда.

К достоинствам применения перемычек можно отнести невысокие затраты на изготовление. Если перемычки выполнены из неразрывного провода, то имеется возможность выполнить замену вышедшего из строя автоматического выключателя без отключения других автоматов.

Для этого от верхних клемм автомата отсоединяют перемычки, надевают на них отрезки изоляционной трубки, снимают неисправный аппарат с DIN-рейки и устанавливают новый. Затем присоединяют питающие провода.

Использование соединительных шин

Промышленность предлагает два типа «гребенок» для соединения модульных коммутационных аппаратов. У одного типа шин-гребенок контакты выполнены в форме штырьков. У другого типа контакты имеют форму вилки.

Гребенки состоят из токопроводящих шин (обычно медных) с контактами и пластикового изолирующего корпуса. Расстояние между контактами равно ширине одного модуля и составляет 18мм. Соединительные шины могут иметь от 1 до 4 полюсов.

Каждый полюс укладывается в отдельный паз корпуса и оказывается надежно изолированным от других токопроводящих шин. С помощью шины-гребенки можно соединять как однополюсные автоматические выключатели, так и трехфазные УЗО.

Соединительные шины выпускаются на 12, 24, 36 или 48 модулей. Шины можно разрезать для получения нужного количества модулей. Для резки можно использовать любой подходящий инструмент, например ножовку по металлу.

На корпусах шин маркируются следующие технические характеристики:

рабочее напряжение;

номинальный ток;

сечение токопроводящих шин.

Штырьковые соединительные шины подходят ко всем типам модульных коммутационных аппаратов. Для использования шин с вилочными контактами автоматы должны иметь специальные клеммы.

Применение гребенок требует больших материальных затрат, чем применение проволочных перемычек. Однако использование соединительных шин значительно сокращает время выполнения монтажных работ.

К тому же монтаж, выполненный с помощью гребенок, выглядит более эстетичным. В шкафах и щитах появляется больше места.

К недостаткам применения соединительных шин следует отнести невозможность замены несправных автоматов или УЗО без отключения соседних коммутационных аппаратов.

Подводя итог можно сказать, что использовать перемычки лучше при малом количестве модульных аппаратов на рейке. В случае большого объема монтажа целесообразно применять соединительные шины.

Особенности монтажа

Сечение перемычек или шин между защитными автоматами подключенных к одной фазе делается из расчетов относительно переключателя, через который проходит самый большой ток нагрузки. Эту ошибку часто допускают не опытные монтажники, если поставить перемычки в цепи из расчета на токи автомата рассчитанного на 10А, а в цепи будет нагрузка в 25А, то контакты на этом автомате обязательно будут выгорать. Фабричные шины делаются одним сечением по всей длине, соблюдая правило установки исходя из максимального тока нагрузки, в цепи автоматов сборка будет функционировать долго.

Расстояние между штыревыми отводами на шинах

В некоторых случаях, когда автоматические выключатели на одной рейке надо подключить к одной фазе, а формы и габариты их отличаются. Появляются проблемы, контакты шины могут не совпадать с клеммами автоматов, в этом случае соединения делаются многожильными или одиночными проводами. В данной ситуации допускается использовать перемычки различного сечения с учетом последовательности подключения защитных автоматов. В первую очередь подключается автомат самой большой мощности, потом меньше и последним в цепи автомат с минимальным значением токовых нагрузок. По мере снижения номинала автоматов, уменьшается допустимое сечение проводов на перемычках.

 ток (А) Мощность в 1 фазе (кВт) Мощность 3- фазной сети (кВт) Необходимое сечение проводов (мм2)
медных
1 0,21 0,51 1.1
2 0,41 1,1 1,1
3 0,71 1,6 1,1
4 0,91 2,1 1,1
5 1,1 2,5 1,1
6 1,4 3,3 1
8 1,6 5,2 1,5
10 2,3 5,4 1,5
16 3,4 8,5 1,5
20 4,5 10,4 2,5
25 5,4 13,2 4. 1
32 7,1 16,7 6,1
40 8,7 21,2 10
50 11,1 26,4 10
63 14 33,3 16
80 17,5 52,6 25
100 22,1 65, 35

Монтаж перемычек в однофазных сетях не значительно отличается от установки перемычек в трехфазных цепях. Однофазные линии разделяют на группы подключением одиночных автоматов к одной фазе. В случае с трехфазными цепями, подключаются тройные, комбинированные автоматы, в то же время допускается возможность подключения одиночных автоматов защиты на каждую фазу в отдельности.

Особенности и правила монтажа

Типовая шина гребенчатая монтируется в границах вводного или распределительного щитка очень просто, не вызывая особых затруднений у исполнителя. Однако в этом деле имеется целый ряд нюансов, учитывать которые при монтаже гребенки для автоматических выключателей нужно обязательно.

Согласно требованиям нормативных документов, фазная шина размещается только на верхних контактах автоматов, объединяемых в одну линейку.

Особенности подключения шины под гребенку также проявляются в следующих тонкостях:

Поскольку ее проводящая часть при монтаже попадает между нижней прижимной пластиной и самой гребенкой, имеющийся на ней пластиковый изолирующий выступ должен быть обращен в сторону винтового крепления.
При нарушении этого требования не удается получить эстетичное соединение, которое лишено изгиба пластины.
При монтаже гребенки 3-х фазного типа важно следить за правильностью расположения изоляторов, что исключит возможность межфазного замыкания.

Обычно такие гребенки продаются уже отмеренными стандартными линейками, число монтажных контактов на которых бывает разным. Поэтому перед подключением подсчитывается общее количество соединяемых автоматов и с учетом их толщины отрезается ненужная часть шины.

Критерии выбора, способа соединения автоматов защиты

В первую очередь, исходят из проектной документации, определяют какие характеристики цепи, сколько автоматов планируется установить в РЩ на каждой фазе, электрические параметры этих автоматов.

На промышленных объектах, где в распределительных щитах на одной дин – рейке к одной фазе подключается много автоматических выключателей. Особенно когда расключения осуществляется с трех фаз по разным группам потребителей электроэнергии. Рационально устанавливать соединительные шины фабричного производства, это значительно сократит большой объем работ, повысит надежность соединений и стабильность работы производственных электроустановок.

На распределительных щитах в жилых помещениях автоматы, подключенные к мощным электроприборам, нагревательному котлу, электроплитам, сплит системам, для подогрева пола. Тоже рекомендуется ставить заводские соединительные шины.

На осветительные и розеточные группы, где потребляемые мощности значительно меньше, можно поставить перемычки многожильным или одинарным медным проводом соответствующего сечения

При установке соединительных перемычек особое внимание надо уделять сечению шин и проводов на отдельных участках

Оборудование щитка

Щит питания — это обычное средство для подачи электрического питания в любую потребляющую подсеть. И это единственное средство связи внутренней сети с внешней силовой электросетью.

Наша внешняя электрическая сеть подводит к нам — потребителям — электричество переменного  тока, имеющее частоту 50 Гц и три фазы. Амплитуда в каждой фазе достигает 220 В, фазы сдвинуты во времени относительно друг друга на 120°, то есть максимумы и минимумы пульсации напряжения не совпадают во времени. А если сложить колебания напряжений в двух разных фазах друг с другом, то получится кривая, дающая амплитуду уже в 380 В. Опасно для жизни напряжение в 220 В, но 380 В больше и значит, еще опаснее.


Схема подключения этажного щита к квартирам лестничной площадки

В данном случае и к квартире 1 (вводной автомат QF1), и квартире 2 (QF2) подведена одна и та же фаза L1  (красный провод), хотя возможна и другая разводка фаз

Как видим, на этой схеме изображены только квартирные счетчики и двухполюсные автоматы, отключающие и счетчики, и сразу всю квартирную электросеть. На следующей схеме показан примерный комплект всего оборудования, питающего одну квартиру.


Оборудование щитка для питания одной квартиры, схема

Общий пакетник – на входе После счетчика – УЗО, защищающее всю квартирную сеть из 3 подсетей, на каждой из которых стоит автомат, соответствующий токовой нагрузке, рассчитанной по максимальной мощности каждой подсети

Здесь изображено пять автоматов, но бывает и больше. Например, в системе питания частного дома с развитым хозяйством. У такого потребителя и щитков бывает несколько: общий, в доме и еще в гараже, в мастерской и т.д. И везде для обеспечения безопасности с максимальной точностью по месту возможной неполадки используются защитные выключатели.

Особенности конструкции

Гребенка в щитке

Различия в исполнениях электрических гребенок связаны со следующими особенностями их устройства:

  • Количество изолированных пластин в гребенчатой шине равно числу ее полюсов.
  • Каждая разновидность соединительной гребенки используется только для определенных целей.
  • Однополюсные соединители применяются исключительно для однофазных автоматов, а 4-х полюсные – для коммутации 3 фаз и нуля, например.

Известные образцы гребенок имеют два исполнения, отличающиеся своим шагом (18 мм и 27 мм). Первое предназначено для подключения одномодульных автоматов, заявленная ширина которых как раз равна 18-ти мм. Гребенки с шагом 27 мм позволяют объединять приборы с шириной корпуса в 1,5 модуля (18х1,5 = 27 мм).

Конструкция соединительных приспособлений рассчитана на монтаж большого количества автоматов с суммарным числом выводов от 12 до 60-ти. Этим объясняется, почему использовать их для установки 2-х или 3-х приборов, например, нецелесообразно. Традиционно эти вспомогательные изделия применяются для сборки распределительных щитов со значительным числом коммутационных устройств.

Что представляют собой автоматические выключатели

Автовыключатели — это специализированные устройства, основной задачей которых является защита электропроводки от возгорания. Конечно, они не способны защитить от удара током и от поломки бытовых приборов, но контролируют перегревание.

Функционирование основано на том, что устройства разрывают электрическую цепочку при следующих ситуациях:

  • замыкание;
  • резкое повышение напряжения в проводнике (выше определенной нормы).

Обычно автомат фиксируют на входе, что позволяет защитить идущий за ним участок цепочки. Поскольку ко всем элементам применяется разная проводка, устройства защиты должны работать при различной мощности тока.

Некоторым начинающим электрикам может показаться, что достаточно зафиксировать энергоемкий автомат, но это распространенное заблуждение. Ведь если защитное устройство не сработает при наличии тока большой силы, то произойдет возгорание проводки.

Автовыключатель российского производства

Схемы подключения автоматов через соединительную гребенку

Шина для автоматов гребенчатая вводится в соединительную цепочку согласно определенным правилам, задаваемым электрической схемой ее включения.

Поскольку объединение автоматов в сетях 220 Вольт осуществляется только по фазе (без нуля) – такую шину принято называть фазной.

В зависимости от типа силовой цепи, в которую включаются перемычки для автоматов, они рассчитываются для работы либо в однофазной линии (220 Вольт), либо – в трехфазной сети. Во втором случае схема включения представляет собой утроенную копию одиночной коммутации. Разница между двумя вариантами проявляется только в конструкции самого шинного соединителя.

Согласно ПУЭ, элемент предназначен для создания надежного контакта между верхними (подводящими) клеммами автоматических приборов, напряжение с выхода которых поступает в линию нагрузки. Для этого шинка должна выдерживать значительные токи, что определяет схему ее включения в общие цепи питания – все автоматы соединяются с ее помощью в параллель по входу. Это правило справедливо как для однофазных (однорядных) шин, так и для трехфазных гребенок для автоматов. Во втором случае изделие из меди имеет три изолированных ряда, смещенных на шаг, соответствующих расстоянию между фазными клеммами коммутирующего прибора на 380 Вольт.

Соединительная шина гребенка для автоматов

Автоматические выключатели, УЗО, дифавтоматы все эти модульные аппараты защиты используются сегодня в комплекте современных щитов распределения. Такие защитные устройства должны быть правильно, надёжно и безопасно подключены. Как большинство людей это делает?

В настоящее время люди чаще всего объединяют группы автоматов самодельными кабельными перемычками, как было описано выше. При аккуратной и достаточно качественной работе такие перемычки прослужат длительное время.

Но мастерство многих людей оставляет желать лучшего. Хочу привести реальный пример подключения автоматов в щите при помощи перемычек.

В одном из домов, где я делал электромонтаж (а точнее в квартире) как то решил заглянуть в электрощиток который был установлен на лестничной клетке.

Увиденное меня ужаснуло, так как перемычка между автоматами была сделана оголенным проводом. Смотрите сами:

Причем такое ощущение, что все работы в этом доме делал один и тот же человек (подозреваю, что электрик из ЖЭКа), этажом выше и этажом ниже точно такая же картина, все сделано аналогично. Обычным людям это вовсе не интересно, да и ничего они в этом не понимают. Что мешало этому электрику сделать перемычку изолированным проводом, я уже молчу про использование здесь соединительной шины гребенки для автоматов

Вот почему нужно обращать внимание на электриков, которые выполняют работы

Итак, это мы рассмотрели халтурщиков и то как не нужно делать, сейчас рассмотрим как это делается правильно.

Если профессионально собирать щиты, то здесь многие используют штатное решение. Называется оно соединительная шина гребенка для автоматов. Электрики называют ее просто – гребенка. Что из себя представляет эта гребенка? Это цельная медная пластинка, которая помещена в пластиковый изолятор.

Суть всей конструкции заключается в том, что от пластины, которая находится в пластмассовом корпусе, отходят штыри – зубья. Пластина и зубья представляют собой одну цельную конструкцию, литую, без соединений. Зубья, оголенные, так как вставляются в контакты для подключения защитной модульки. Форма зубьев может быть различной г — образной, v – образной (чаще г- образной). Медная пластина свободно двигается в корпусе ее легко можно оттуда вынуть и рассмотреть.

Такая шина соединительная для автоматов очень компактная, позволяет красиво и надежно подключить автоматические устройства, размещенные в один ряд. Также как и автоматические выключатели гребенки по количеству полюсов выпускаются производителями однополюсными, двухполюсными, трехполюсными и четырёхполюсными.

Виды отводов

Существует два вида отводящих контактов, входящих в состав соединительных гребенок.

  • Отводы, выполненные в виде штырей и обозначаемые как «Pin». Используются очень часто, поскольку подходят под большинство автоматических устройств.
  • Вилочные отводы, маркируемые значком «Fork».

Вторая из разновидностей контактов используется намного реже, поскольку для их монтажа потребуется особый зажим, имеющийся далеко не у всех подключаемых АВ. Сечение отводящих штырей подбирается таким образом, чтобы его хватало для работы с нагрузочными токами до 63-х Ампер включительно.

При выборе шин однофазных, а также любых других размерностей, отличающихся видом отводов, потребуется учитывать ряд особенностей конструкции. Для каждого класса подключаемых приборов подходит только определенный образец шины. Когда пытаются установить соединительную гребенку, отводы которой не соответствуют данному устройству, они могут просто не войти до конца в гнезда. В этом случае какая-то часть плоскости шинок остается открытой, что представляет угрозу для пользователей и монтажников.

В качестве примера приводятся автоматы марки АВВ, корпус которых выпускается в двух исполнениях: S200 и более простая модель – S200L. Для первого из этих образцов подойдет шинка под обозначением PSH, а для S200L потребуется другой ее тип PS.

Соединение автоматических выключателей в РЩ перемычками из проводов

Соединения выключателей проводами более трудоемкий, но дешевый процесс, есть два эффективных способа установки перемычек:

  • Провода соответствующего сечения нарезаются на отрезки достаточной длины для соединения двух рядом расположенных автоматов. Изоляция с концов отрезков снимается на 8 – 10 мм, этого вполне достаточно для обеспечения надежного контакта, оголенная часть провода не должна выступать за пределы корпуса автоматического выключателя.
  • Второй способ, когда проводник не режется на отрезки, в местах соединения снимается изоляция 1.5 – 2 см складывается пополам. В таком виде зачищенный участок вставляется в клеммное отверстие и зажимается винтом.

Перемычки можно выполнять многожильными гибкими и жесткими одинарными проводами.

Виды конструкции и монтаж шин для соединения защитных автоматов

Большое количество производителей делают шины для соединения автоматов в РЩ, все модели имеют общие стандарты, по сечениям шин, расстоянию между отводами на гребенке. Эти стандарты привязаны к габаритным размерам различных серий автоматических выключателей и допустимой величине токовых нагрузок.

Конструкции шин делят на несколько категорий:

  • Для однофазных цепей однополюсные и двухполюсные шины;
  • Для трехфазных цепей однополюсные и четырехполюсные шины, для того чтобы отводные контакты шин были расположены на одной линии в двух и более полюсных вариантах контакты загибаются на соответствующие расстояния;

По форме отводимых контактов:

Штыревые шины универсальные они подходят к любой марке автоматических выключателей;

Шины с отводами формы FORK можно подключить только к автоматам, имеющим соответствующие разъемы, производства брендов АВВ, hager, АВДТ и другие.

Эти автоматы имеют разъемы с затягивающим винтом разъема FORK вилки.

Технические характеристики некоторых видов шин

Марка Кол-во полюсов (пластин) Рабочий ток, A Габаритные размеры
B,Общая высота с штырями контактов мм C,(ширина с пластиковым корпусом) мм D,(толщина пластины) мм Общая длина (м)
РИН1полюсная 40A 1 40 25 2.8 0.8 1
1полюсная 63A 1 63 25 3.2 1 1
ПИН 3полюса 40A  3 40 25 12 0.8 1
PIN 3полюса 63A  3 63 31 14 1 1
PIN 3полюса 100A  3 100 38 17 2 1
U (FORK) 1полюс 40A  1 40 25  2. 8  0.8 1
U (FORK) 3полюса 40A  3 40 31 14  0.8 1

Автоматика должна быть на страже

Экстренные выключатели, или пакетники, это самые первые защитники электросети от перегрева. Они выполняют три функции: в последнем случае они отключают всех нагрузочных потребителей, также срабатывают при критичном падении напряжения и коротком замыкании.

Щитки покупаются, они имеют различные размеры. Поэтому, дочитав нашу статью, вы сами сможете высчитать, на какое количество защитных устройств приобретать ящик, узнаете, какой автомат от чего срабатывает, как их подключать. А также узнаете, что   бывают такие способы размыкания (расцепители) сети при защите: тепловые, магнитные и полупроволниковые.

Немаловажно, каким будет соединение автоматов перемычками, они станут возможными, но обязательно посоветуйтесь с электриком.

Распределительный щиток.

Как собрать? Перемычки в электрощите. Какой провод использовать

Сегодня современные распределительные щиты состоят из большого количества автоматических выключателей, УЗО или дифавтоматов. Все эти защитные устройства необходимо правильно подключить и самое главное, чтобы это было надежно и безопасно.

Чем большинство людей объединяет несколько групповых автоматов? Правильно, самодельными перемычками из кабеля. Конечно, если все сделать аккуратно и качественно, то они будут служить исправно не один год. Но, как показывает опыт, что у большинства людей «руки-крюки» и это мастерство может привести к плачевным последствиям.

Вот несколько реальных примеров подключения автоматических автоматов в щитках с помощью перемычек из кабеля.

Ниже щиток от застройщика в новом 16-ти этажном доме. Так сделано в сотнях квартирах. Электрики застройщика не заинтересованы в качестве сборки щитков. В этом уже все и причем давно убедились. Поэтому перебирайте их.

Ниже еще один пример применения перемычек. ..


Это фото мне прислали в ВК. Большой щит и собран на аппаратах Schneider Electric, но перед перемычками он не устоял.

Вот что может случиться с перемычками. Даже автомат расплавился!


Люди, если вы тратите большие деньги на аппараты защиты и хотите чтобы было все безопасно, то потратьте еще немного денег и купите гребенчатые шины. Обычно многие на этом экономят, чем подкладываю себе мину замедленного действия.

Гребенчатые шины, или как многие называют, гребенки сегодня продаются в любых магазинах электротоваров. Их выпускают разные производители и они бываю однополюсные, двухполюсные и трехполюсные.

Для подключения нескольких групповых автоматических выключателей применяют однополюсные гребенки 1P. Они легко режутся на нужные длины для разного количества автоматов и способны выдержать длительное протекание тока до 63А. Этого для дома вполне достаточно. Также они еще имеют диэлектрический пластиковый корпус.


Вот пример применения однофазной гребенчатой шины. Тут объединены три автомата в одну группу, а последующие четыре в другую.


Ниже уже эти две гребенки в одном общем диэлектрическом корпусе. Это очень удобно, надежно, а самое главное безопасно и без лишних движений в отличии от перемычек.


Для подключения нескольких однофазных УЗО и дифавтоматов применяют двухполюсные гребенчатые шины. Они отличаются тем, что в диэлектрическом корпусе находятся, разделенные между собой, уже две однофазные шины, но с увеличенным шагом в два раза.

Смотрите, для объединения нескольких защитных устройств нам нужно подключить «ноль» первого УЗО, затем перепрыгнуть через его фазный контакт подключить «ноль» второго УЗО и т.д. Здесь уже однофазная гребенка нам не подойдет, так как она замкнет «ноль» и «фазу» у всех УЗО. Поэтому тут применяется только гребенка 1P+N (двухполюсная). Сразу скажу, что трехфазная гребенчатая шина сюда не подойдет, даже если из нее выкинуть третью шину, так как шаг между язычками тут будет составлять уже три модуля. Я это подробно сейчас пишу, так как я уже немного устал объяснять как устроены такие шины заказчику (он не хотел тратить на нее еще 350 р.) и некоторым продавцам электротоваров. Меня очень удивило, что консультант мужчина соответствующего отдела в «Максидоме» и несколько девушек в других магазинах электротоваров впервые про нее слышали. Они же предлагали трехфазную гребенку попробовать переделать в двухполюсную.

Смотрите фото ниже и все поймете как устроена двухполюсная гребенчатая шина 1P+N.


Вот ее внутренности — две шины.


Вот пример применения 2-х полюсной гребенки. Ею объединены два УЗО. Это очень удобно и безопасно. А если таких защитных устройств стоит большее количество, то без такой гребенки думаю не обойтись.


Трехполюсная гребенка 3P применяется для подключения 3-х полюсных автоматических выключателей, а также для подключения однополюсных автоматов на разные фазы. В ней присутствуют уже три шины с шагом язычков в три модуля. Думаю тут все понятно после описанного выше.

Вот ниже пример применения гребенок 3P. Она находится во 2-м и 3-ем рядах. Во втором ряду она подключает два 3-х фазных и 6 однофазных автоматов. В третьем ряду она подключает два трехфазных и четыре однофазных автоматов. А теперь представьте если тут все три фазы раскидать перемычками из кабеля — что получится?

Если вы все-таки решили объединить автоматы с помощью перемычек из кабеля, то обязательно помните, что подключать к автомату два кабеля разного сечения нельзя, так как хорошо зажмется более толстая жила, а которая немного тоньше будет иметь плохой контакт. Это может привести к нагреву и оплавлению изоляции на перемычках, как на четвертом фото сверху.

Улыбнемся:

Электрический ток не бьёт, он защищается.

Сегодняшняя тема — подключение нагрузок к нашей домашней однофазной сети напряжением 220 вольт. Считаем, что оно (напряжение) уже подано в ящик, где установлен учет, а из ящика уже пришла пара проводов в дом и подключена к общему автомату в электрощитке внутри дома.


Этот распределительный щиток может содержать кроме общего сдвоенного автомата несколько одинарных, с помощью которых подается напряжение на отдельные участки домашней сети. Какие это участки — зависит от того, как мы распределим сеть. Например, один автомат подает напряжение во все розетки, другой — на лампы освещения, третий — к кухонной электроплите, четвертый — к котлу отопления и т.д.

Можно распределить и по другому: один для прихожей, второй для кухни, третий для санузла, четвертый для гостиной, пятый для спальни, шестой в баню, седьмой для дворовых потребителей, восьмой для мастерской и т.д. Общего какого-то правила распределения не существует, все зависит как от удобства разводки проводов, так и от желания хозяина. Но в первую очередь желательно учитывать нагрузки.

Где установить этот электрощиток? Ответ прост: в удобном месте. Кто-то посчитает удобным его размещение у входной двери в прихожке, а кто-то спрячет его с глаз долой в укромный угол.

В продаже имеются распределительные щитки самых разных форм и размеров. Навесные и встраиваемые, с дверками и без них, однорядные и многорядные… При подборе надо учитывать, конечно, количество устанавливаемых автоматов и еще оставлять некоторый резерв места для двух-трех выключателей. Жизнь ведь не стоит на месте и никто не знает, что потребуется завтра еще подключить.


Внутри щитка элементы крепятся на так называемой дин-рейке. Установка проста, никаких дополнительных крепежных деталей не требуется.


Кроме того, необходимо предусмотреть место на дин-рейке для клеммника нулевых проводов. Ведь через выключатели мы коммутируем только один провод: фазный. А нулевые провода могут быть соединены на одном клеммнике. Хотя, конечно, никто не запрещает для каждого присоединения использовать сдвоенные выключатели.


В развернутом виде схема распределительного щитка может выглядеть так, как изображено на рисунке. От ящика учета приходят два провода, фаза и ноль. Приходят на общий выключатель. После этого выключателя фаза поступает на выключатели распределения, а ноль — на общую нулевую шинку. И далее после выключателей и нулевой шинки уходят по паре проводов на соответствующие выключателям объекты.

Как видим, в схеме распределения тоже ничего сложного. А вот номиналы выключателей придется подобрать соответствующие ожидаемым нагрузкам. Например, какой-то из выключателей у нас установлен для санузла. Что там будет работать? Освещение, фен/бритва… Все это мелочи. А серьезная нагрузка есть? У меня вот есть: водонагреватель 2 кВт. Это 2000/220=9 ампер (формула 7 !).

Решаем, какое необходимо сечение провода. Для меди принято 10А на 1 мм 2 . Мы берем ближайший по сечению в сторону увеличения провод/кабель: 1.5 мм 2 . И для защиты этого провода устанавливаем выключатель на 10а.

Это для провода, который пойдет в санузел. А в распределительном щитке каким проводом монтаж вести? Тут надо просчитать вообще всю нагрузку в доме. Ведь по этим проводам от общего автомата до выключателей и нулевой шинки пойдет вся суммарная нагрузка.

Предположим, насчитали не более 10 кВт. Это максимальный ток около 45 ампер. Значит, общий автомат ставим на 50 ампер, а монтаж ведем медным проводом сечением не менее 10 мм 2 .

При монтаже затягиваем винты надежно, но без того фанатизма, с которым можно сломать выключатель. Фазные перемычки между выключателями также готовим из провода с тем же сечением. Необходимость этого очевидна: в зажим вставляются два провода, и если один из них будет тоньше другого, то, естественно, он не может быть надежно зажат винтом.

Поиск по сайту.
Вы можете изменить поисковую фразу.

Статья написана опираясь на собственный опыт и связанные с монтажом трудности. Перед монтажом щитка рекомендую получить у Вашей энергокомпании технические требования.

  • Внимание! Если на вашем питающем проводе, присутствует напряжение, то перед началом выполнения электромонтажных работ, по подключению автоматического выключателя, подачу электричества необходимо отключить. После чего, в обязательном порядке, убедиться в его отсутствии, используя указатель напряжения, или мультиметр. И только после этого, приступать к работе.
  1. Вся хитрость заключается в том, что места размещения автоматов защиты рассчитываются заранее, затем они устанавливаются на DIN рейку, и лишь потом протягиваются все провода не под рейкой, а сбоку используя пластиковые хомуты затяжки.
  2. Если размеры вашего щита довольно большие, скажем на 12 и более модулей, разумно взять щит более большого размера, чтобы все можно было компактно разместить, и все провода сбоку уместились.
  3. Также в одну колодку автомата не рекомендуется подключать более 2 проводов, а если и подключаете 2 провода то пусть они будут одного сечения.
  4. Варианты размещения нулевых, заземляющих и дополнительных нулевых колодок могут быть различны в зависимости от типа самого щита, но сути это меняет.

Для подключения лучше всего использовать провод одного сечения с питающим, то есть, если у питающего провода сечение каждой из жил 6 квадрат, то для подключения счетчика, применяем тоже 6 квадрат. Максимальное сечение, на которое рассчитаны клеммы электросчетчика, 25 квадрат, но здесь следует отметить, что максимальный ток, на который электросчетчик рассчитан, равен 50-60 Ампер (в зависимости от марки электросчетчика), это 10-12 Киловатт. Отсюда следует, что разумным сечением жилы провода, используемого для подключения счетчика, стоит считать, медный провод, сечением 10-16 квадрат или алюминиевый провод, сечением 16-25 квадрат. Соответственно, и защитное устройство, должно быть номиналом меньше предельной пропускной способности счетчика, то есть, если счетчик рассчитан на 50-60 Ампер, то автомат следует ставить, номиналом, не более 40-50 Ампер.

Как правило, если мощность превышает 7-10 кВт, сетевые организации, что бы усреднить межфазную нагрузку на линии, выдают технические условия, уже не на 220 Вольт, а на 380 Вольт. В этом случае, для установки потребуется трехфазный счетчик электроэнергии, который имеет совершенно иную схему подключения.

Что бы не покупать лишнего, можно рассчитать необходимое сечение жил, которое потребуется для каждого конкретного случая. Точкой отсчета, будет номинал вводного автоматического выключателя. При наличии этих данных, высчитываем необходимое сечение провода, для изготовления соединительных перемычек внутри бокса, используя таблицу сечения медных проводов по длительно допустимому току (ПУЭ). Или, таблицу ПУЭ для алюминиевых проводов.

Выбрав нужное сечение, делаем перемычку, между фазным контактом автомата и первым контактом электросчетчика. В качестве перемычек, как правило, применяются провода двух марок:

ПВ 1 — одножильный жесткий провод
ПВ 3 — многожильный гибкий провод

Обычно в практике используется провод марки ПВ 1 , его выбор обусловлен максимальной простотой в обращении. Если говорить, о проводе марки ПВ 3 , то он так же, применяться в качестве перемычек, но здесь, следует отметить, что выполнение соединений данным проводом, имеет свои особенности. Так, чтобы получить от многожильного провода максимально качественный контакт, на кончиках зачищенных жил необходимо использовать специальные гильзы типа НШВИ . Сечение не менее 6 мм2 (по фэншую — 10 мм2). Желательно использовать провод ПВ 3 , с моножилой в щитке несколько сложно работать.

С проводами разобрались. Теперь, подготавливаем перемычку к подключению, снимаем необходимое количество изоляции, вставляем жилы в контакты, а затем хорошо протягиваем контактные винты отверткой, сначала крестовой, затем, контрольно, плоской.

Выполняя данную операцию, стоит обратить внимание на следующие моменты:

  • Нужно проследить, чтобы изоляция провода не попала в контактный прижим. Пластиной, должен прижаться только проводник (медь, алюминий).
  • Голая часть жилы, не должна сильно торчать из контакта. Это требование сетевых организаций к поломбируемым элементам. После пломбировки, у вас не должно быть возможности подключиться «по левому».

Затягивая контактные винты на счетчике, сначала, протягиваем верхний винт. Затем, нижний.

Повторяем данное действие несколько раз, пока винты не перестанут тянуться. После чего, проверяем фиксацию провода в зажиме руками, потянув его вниз, влево, вправо. Качаться и шататься он не должен.

Теперь, подключаем нулевой провод. Для этого, изготавливаем перемычку, с правого нижнего контакта двухполюсного автоматического выключателя, до третьего контакта счетчика. Зачищаем, подключаем, хорошо протягиваем контактные винты.

Здесь, стоит отметить, провода не должны друг драга касаться, обязательно делаем зазор.

Далее, переходим к отходящим со счетчика проводам. Первым, подключим фазный провод. Делаем перемычку, со второго контакта электросчетчика, до верхнего контакта отходящего однополюсного автомата. Зачищаем концы провода ПВ1 и подключаем. После чего, контакты счетчика протягиваем и проверяем, а верхний контакт отходящего однополюсного автомата пока только наживляем.

Теперь, нужно распределить приходящую со счетчика фазу, между всеми отходящими по направлениям однополюсными автоматами. Для этого, делаем перемычки из провода ПВ1.

Переходим к последнему, свободному контакту электросчетчика. Это контакт отходящего нуля. Изготавливаем соответствующей длинны и конфигурации перемычку, соединяющую четвертый контакт электросчетчика и нулевую шину.

Нулевая шина, как правило, всегда идет в комплекте с пластиковым боксом, в зависимости от производителя бокса она может иметь различную длину и конфигурацию, но во всех случаях она всегда выполняет одну и туже функцию, распределение нуля по отходящим направлениям.

Протягиваем винты и проверяем надежность фиксации провода.

Схема подключения электросчетчика собрана полностью и готова к работе.

Соединительная шина для автомата (гребенка) — как подключить

Добрый день уважаемые посетители сайта «Электрик в доме» сегодня предлагаю вам на рассмотрение один из способов аккуратного подключение модульной аппаратуры в электрических щитках.

Данный метод мне посоветовал один мой хороший товарищ, который занимается электромонтажом. Суть нашей с ним дискуссии заключалась в том, как лучше, или даже как правильнее подводить питание и подключать шлейфом несколько автоматических выключателей или УЗО.

На сегодняшний день многое усовершенствовано. И мой товарищ в этом плане немного эволюционировал и продвинулся вперед, так как использует для этой цели особые гребенки. Потому рассмотрим данный вопрос подробно. Именно о том, что такое гребенка для автоматов, как с ними работать и как подключать пойдет речь в данной статье.

У вас когда-нибудь возникали такие ситуации, при которых определённое количество УЗО или автоматических выключателей необходимо подключить к одному питанию (к одному питающему проводу)? Как правило, это относится к однофазным щиткам, хотя если щит трехфазный и нагрузка разбивается на три группы, там тоже такое встречается.

Например, в щите на одной дин рейке размещены три дифавтомата на розеточную группу, два автомата на сеть освещения, одно УЗО на электрическую плиту. Как подключить все эти устройства?

Для запитывания можно сделать между ними перемычку. Для этого берётся мягкий ПВ-3, а также наконечники НШВИ (2), подключаем один элемент, затем от него второй, третий и так далее. Пока не подключим все автоматы. Такое подключение называется шлейфом и если все правильно и качественно сделать будет очень надежным. Я всегда так делал.

Единственным недостатком такого способа подключения являются торчащие провода. Изгибы проводов из-за торчащих перемычек, мешающих осуществлять подводку проводов к автоматам, в металлических щитах лицевая панель для автоматов не станет на свое место.

В конечном итоге получается сплошное нагромождение проводов, с которым сложно разобраться.

Избавиться от этих перемычек при данном способе подключения невозможно единственное, что их можно посоветовать, не делать перемычки длинными, тогда получится более компактно.

Соединительная шина гребенка для автоматов

Автоматические выключатели, УЗО, дифавтоматы все эти модульные аппараты защиты используются сегодня в комплекте современных щитов распределения. Такие защитные устройства должны быть правильно, надёжно и безопасно подключены. Как большинство людей это делает?

В настоящее время люди чаще всего объединяют группы автоматов самодельными кабельными перемычками, как было описано выше. При аккуратной и достаточно качественной работе такие перемычки прослужат длительное время.

Но мастерство многих людей оставляет желать лучшего. Хочу привести реальный пример подключения автоматов в щите при помощи перемычек.

В одном из домов, где я делал электромонтаж (а точнее в квартире) как то решил заглянуть в электрощиток который был установлен на лестничной клетке.

Увиденное меня ужаснуло, так как перемычка между автоматами была сделана оголенным проводом. Смотрите сами:

Причем такое ощущение, что все работы в этом доме делал один и тот же человек (подозреваю, что электрик из ЖЭКа), этажом выше и этажом ниже точно такая же картина, все сделано аналогично.

Обычным людям это вовсе не интересно, да и ничего они в этом не понимают. Что мешало этому электрику сделать перемычку изолированным проводом, я уже молчу про использование здесь соединительной шины гребенки для автоматов.

Вот почему нужно обращать внимание на электриков, которые выполняют работы.

Итак, это мы рассмотрели халтурщиков и то как не нужно делать, сейчас рассмотрим как это делается правильно.

Если профессионально собирать щиты, то здесь многие используют штатное решение. Называется оно соединительная шина гребенка для автоматов. Электрики называют ее просто – гребенка. Что из себя представляет эта гребенка? Это цельная медная пластинка, которая помещена в пластиковый изолятор.

Суть всей конструкции заключается в том, что от пластины, которая находится в пластмассовом корпусе, отходят штыри – зубья. Пластина и зубья представляют собой одну цельную конструкцию, литую, без соединений.

Зубья, оголенные, так как вставляются в контакты для подключения защитной модульки. Форма зубьев может быть различной г — образной, v – образной (чаще г- образной).

Медная пластина свободно двигается в корпусе ее легко можно оттуда вынуть и рассмотреть.

Такая шина соединительная для автоматов очень компактная, позволяет красиво и надежно подключить автоматические устройства, размещенные в один ряд. Также как и автоматические выключатели гребенки по количеству полюсов выпускаются производителями однополюсными, двухполюсными, трехполюсными и четырёхполюсными.

Конструкция соединительных шин

Давайте более подробно рассмотрим, как выглядит соединительная шина гребенка для автоматов. Однополюсная гребенка имеет форму прямоугольной медной пластины, которая расположена в корпусе. Корпус изготавливается из огнеупорного пластика. Вдоль пластины с определенным шагом расположены ответвления — зубьями, к которым подключаются электрические автоматы, УЗО, дифавтоматы.

Если речь идет о двухполюсной гребенке, то здесь в пластиковом корпусе размещены две шины. Примечательно, что на одной шине зубья будут изогнутыми. В качестве примера рассмотрим гребенку для автоматов hager на 12 модулей.

У двухполюсной гребенки на каждой шине расстояние между зубьями будет больше, нежели у однополюсной. Это связано с тем, для подключения к этим гребенкам подводится два питающих провода, фаза — нуль (L+N) или фаза — фаза (L1+ L2) и зубья на каждой шине должны идти как бы через один.

В трехполюсной гребёнке находятся три медные шины, которые расположены в едином корпусе. Каждая шинка вставлена в свою направляющую с наличием между ней изоляции в виде пластиковой перегородки. Как правило, такие гребенки используются редко.

С количеством полюсов разобрались, теперь что касается модулей (зубьев). Гребенки в электротехнических магазинах продаются стандартной длины. Число модулей может быть: 12,24,36,48,60. Скорее всего, могут быть и больше, но мне они не встречались. Расстояние между контактами на гребенке составляет 17.5 сантиметров.

Контакты бывают штыревые и вилкообразные. В Европе именуются как PIN (штырь) и FORK (вилка).

Вилкообразные контакты гребенки hager KDN163A-AC230-400V:

А так выглядит двухполюсная шина hager KDN263A-AC230-400V с типом контактов FORK (вилка):

Самый ходовой вариант – это штыревой контакт. В отличие от вилкообразного контакта, штыревой подходит для всех защитных аппаратов не зависимо от фирм производителей.

Шины соединительные для автоматов с контактами вилкообразного типа подходят не для всех защитных устройств, а только для защитной аппаратуры брендовых фирм таких как ABB, hager и т.п.

Такие шины выпускаются, как правило, брендовыми фирмами у которых контакты автоматов, УЗО, АВДТ заточены (предназначены) под них. Например, автоматы фирмы hager имеют специальный зажим — затягиваемый винт, которой как раз предназначен под FORK (вилку). В любой другой автомат, у которого имеется обычный зажим, такую шину просто не засунешь.

Как быть если длина гребенки большая (даже если взять наименьшую на 12 модулей шину). Понятно, что для подключения трех или четырех автоматов всю шину целиком не нужно запихивать в щиток. Ее нужно как то отрезать. Как это можно сделать? Все очень просто.

Вытаскиваем из пластикового корпуса шину, берем обычные ножницы по металлу, ножовку (у кого что есть) и отрезаем такой длины которая нам нужна. Затем берем пластиковый корпус и отрезаем его по длине на 1. 5 – 2 см больше чем сама шина. Это для того чтобы оголенные части гребенки были скрыты и не торчали по краям.

Можно для защиты краев использовать специальные заглушки.

Схема подключения автоматов через соединительную гребенку

Итак, мы подошли к главному разделу данной статьи применение гребенок на практике и в качестве примера рассмотрим, как подключить группу автоматов соединительной шиной гребенкой. Для того чтобы подключить целую группу автоматов, я использую однополюсные гребенки.

В качестве примера рассмотрим подключение автоматов фирмы Schneider Electric. Берем гребенку, вытаскиваем из нее медную шину, отрезаем три, пять, семь зубьев, в общем столько, сколько нам нужно. Затем уже по длине медной шины отрезаем пластиковый корпус с запасом так, чтобы с краёв гребёнки не торчат различные детали.

Затем закручиваем гребенку под весь ряд установленных автоматов и подсовываем питающий провод к одному из зажимов. В этом месте будет выполнено совместное подключение провода с шиной в автомате. В итоге будет получена красивая разводка. Забыл упомянуть, что медная шина способна выдержать нагрузку в 63 Ампера.

Если вы внимательно читали статью, то уже знаете, что вилочные контакты подходят не для всех автоматических выключателей. Все дело в том, что определенные фирмы выпускают автоматические устройства защиты с двойным зажимом. Одна из таких фирм hager.

Как видно из фото в автоматические выключатели хагер шина с вилкообразными контактами не входит в обычные зажимы (ровно как и в любой автомат другой фирмы). Вот незадача, шина и автоматы одной фирмы, а контакты не подходят, почему? Вопрос на засыпку! 🙂

  1. Можно рассмотреть поближе контакты:

Но здесь нет ни какой магии и все довольно просто и на мой взгляд гениально придумано. На самом деле шина с вилкообразным контактом должна входить в специальный зажим на автомате (который как раз есть не на всех экземплярах).

  • У Hager есть два контакта один для гребенки второй для провода.

Один зажим выглядит как обычно в виде прижимной площадки, второй под винт. Именно под этот винтовой зажим и предназначены вилочные контакты.

  1. Так, у автомата хагер в один зажим вставляется питающий провод, а во втором располагается соединительная шина гребенка для автоматов, имеющая вилкообразный контакт, что очень удобно.

Поэтому при покупке такой гребенки учитывайте имеется ли в автоматическом выключателе соответствующий зажим. Иначе в противном случае в обычный автомат такую гребенку не засунешь, и вы зря потратите деньги.

Подключение УЗО и дифавтоматов с помощью гребенки

Линии розеток в современной квартире обязательно должны защищаться с помощью УЗО или дифавтоматов. Если вы заботитесь о своей жизни и о жизни своих родных и близких, то у вас в распределительном щитке на каждую линию будет установлена защита от утечки тока.

Эти устройства защиты также можно подключить с помощью соединительных шин. Но в отличие случая с автоматическими выключателями здесь есть одна особенность.

При подключении УЗО с помощью соединительных шин, шина как минимум должна быть двухполюсной (это если узо однофазное). Так как для питания здесь необходимо подводить фазу и ноль.

Использование здесь однофазной гребенки не подходит, ведь при этом произойдет замыкание «ноля» и «фазы» одновременно всех УЗО, установленных в одном ряду. У такой гребенки отходящие зубья должны быть расположены через один. То есть шаг между гребенками составляет один модуль (ширина автомата).

Подключается все очень просто. Например, есть два устройства защитного отключения. Фаза подводится к первой медной шине и зажимается в одном контакте УЗО, а ноль подводится ко второй медной шине и зажимается во втором контакте УЗО. Все последующие УЗО подключаются к обеим гребенкам шин.

Это очень удобно, так как несколько УЗО быстро соединяются между собой. Для этого нет необходимости делать множество перемычек с обязательным соблюдением цветовой маркировки.

Похожие материалы на сайте:

  • Как заменить старые пробки на автоматы
  • Устройство этажного щита

Источник: https://electricvdome. ru/sborka-elektroshhitov/soedinitelnaya-shina-grebenka-dlya-avtomatov.html

А вы соединяете автоматы с помощью гребенчатых шин?

Сегодня современные распределительные щиты состоят из большого количества автоматических выключателей, УЗО или дифавтоматов. Все эти защитные устройства необходимо правильно подключить и самое главное, чтобы это было надежно и безопасно.

Чем большинство людей объединяет несколько групповых автоматов? Правильно, самодельными перемычками из кабеля. Конечно, если все сделать аккуратно и качественно, то они будут служить исправно не один год. Но, как показывает опыт, что у большинства людей «руки-крюки» и это мастерство может привести к плачевным последствиям.

Вот несколько реальных примеров подключения автоматических автоматов в щитках с помощью перемычек из кабеля.

Ниже щиток от застройщика в новом 16-ти этажном доме. Так сделано в сотнях квартирах. Электрики застройщика не заинтересованы в качестве сборки щитков. В этом уже все и причем давно убедились. Поэтому перебирайте их.

Ниже еще один пример применения перемычек…

 Это фото мне прислали в ВК. Большой щит и собран на аппаратах Schneider Electric, но перед перемычками он не устоял.

Вот что может случиться с перемычками. Даже автомат расплавился!

Люди, если вы тратите большие деньги на аппараты защиты и хотите чтобы было все безопасно, то потратьте еще немного денег и купите гребенчатые шины. Обычно многие на этом экономят, чем подкладываю себе мину замедленного действия.

Гребенчатые шины, или как многие называют, гребенки сегодня продаются в любых магазинах электротоваров. Их выпускают разные производители и они бываю однополюсные, двухполюсные и трехполюсные.

Для подключения нескольких групповых автоматических выключателей применяют однополюсные гребенки 1P. Они легко режутся на нужные длины для разного количества автоматов и способны выдержать длительное протекание тока до 63А. Этого для дома вполне достаточно. Также они еще имеют диэлектрический пластиковый корпус.

Вот пример применения однофазной гребенчатой шины. Тут объединены три автомата в одну группу, а последующие четыре в другую.

Ниже уже эти две гребенки в одном общем диэлектрическом корпусе. Это очень удобно, надежно, а самое главное безопасно и без лишних движений в отличии от перемычек.

Для подключения нескольких однофазных УЗО и дифавтоматов применяют двухполюсные гребенчатые шины. Они отличаются тем, что в диэлектрическом корпусе находятся, разделенные между собой, уже две однофазные шины, но с увеличенным шагом в два раза.

Смотрите, для объединения нескольких защитных устройств нам нужно подключить «ноль» первого УЗО, затем перепрыгнуть через его фазный контакт подключить «ноль» второго УЗО и т.д. Здесь уже однофазная гребенка нам не подойдет, так как она замкнет «ноль» и «фазу» у всех УЗО.

Поэтому тут применяется только гребенка 1P+N (двухполюсная). Сразу скажу, что трехфазная гребенчатая шина сюда не подойдет, даже если из нее выкинуть третью шину, так как шаг между язычками тут будет составлять уже три модуля.

Я это подробно сейчас пишу, так как я уже немного устал объяснять как устроены такие шины заказчику (он не хотел тратить на нее еще 350 р.) и некоторым продавцам электротоваров.

Меня очень удивило, что консультант мужчина соответствующего отдела в «Максидоме» и несколько девушек в других магазинах электротоваров впервые про нее слышали. Они же предлагали трехфазную гребенку попробовать переделать в двухполюсную.

Смотрите фото ниже и все поймете как устроена двухполюсная гребенчатая шина 1P+N.

Вот ее внутренности — две шины.

Вот пример применения 2-х полюсной гребенки. Ею объединены два УЗО. Это очень удобно и безопасно. А если таких защитных устройств стоит большее количество, то без такой гребенки думаю не обойтись.

Трехполюсная гребенка 3P применяется для подключения 3-х полюсных автоматических выключателей, а также для подключения однополюсных автоматов на разные фазы. В ней присутствуют уже три шины с шагом язычков в три модуля. Думаю тут все понятно после описанного выше.

Вот ниже пример применения гребенок 3P. Она находится во 2-м и 3-ем рядах. Во втором ряду она подключает два 3-х фазных и 6 однофазных автоматов. В третьем ряду она подключает два трехфазных и четыре однофазных автоматов. А теперь представьте если тут все три фазы раскидать перемычками из кабеля — что получится?

Если вы все-таки решили объединить автоматы с помощью перемычек из кабеля, то обязательно помните, что подключать к автомату два кабеля разного сечения нельзя, так как хорошо зажмется более толстая жила, а которая немного тоньше будет иметь плохой контакт. Это может привести к нагреву и оплавлению изоляции на перемычках, как на четвертом фото сверху.

А вы соединяете автоматы с помощью гребенчатых шин?

Улыбнемся:

Электрический ток не бьёт, он защищается.

Источник: http://sam-sebe-electric.ru/raspredelitelnyj-shchit/124-a-vy-soedinyaete-avtomaty-s-pomoshchyu-grebenchatykh-shin

Гребенка для автоматов: конструкция, преимущества и недостатки, трехфазная шина

Для монтажа электротехнических изделий, устанавливаемых в силовых распределительных шкафах, используются сборные и соединительные шины различного типа.

Специальная гребенка для автоматов – один из тех элементов, без которых сложно обойтись при обустройстве коммутационных линий.

Она применяется для удобства объединения линейки из автоматических приборов в электрощите, позволяя обходиться без сложных в монтаже проводных перемычек.

Виды соединительных шин

Штыревая гребенка для автоматов

Известные типы гребенок для автоматических выключателей (АВ) классифицируются по целому ряду признаков, основными из которых являются:

  • общее количество имеющихся на них полюсов;
  • число подключаемых установочных модулей с учетом фиксированной ширины;
  • тип рабочих контактов – отводов или штырей.

Согласно первому признаку шина соединительная может иметь несколько исполнений, среди которых выделяются однополюсные, двухполюсные, а также 3-х полюсные и 4-х полюсные полосы.

По количеству подключаемых к гребенкам модулей они бывают рассчитаны на 12/24/36/48/60 посадочных мест. По типу используемых в изделиях контактов (это деление касается конструктивных особенностей гребенок) все они делятся на штыревые или зубчатые образцы. Первая из разновидностей относится к универсальному типу, так как подходит для любого модульного автомата или подобного ему устройства.

Особенности конструкции

Различия в исполнениях электрических гребенок связаны со следующими особенностями их устройства:

  • Количество изолированных пластин в гребенчатой шине равно числу ее полюсов.
  • Каждая разновидность соединительной гребенки используется только для определенных целей.
  • Однополюсные соединители применяются исключительно для однофазных автоматов, а 4-х полюсные – для коммутации 3 фаз и нуля, например.

Известные образцы гребенок имеют два исполнения, отличающиеся своим шагом (18 мм и 27 мм). Первое предназначено для подключения одномодульных автоматов, заявленная ширина которых как раз равна 18-ти мм. Гребенки с шагом 27 мм позволяют объединять приборы с шириной корпуса в 1,5 модуля (18х1,5 = 27 мм).

Конструкция соединительных приспособлений рассчитана на монтаж большого количества автоматов с суммарным числом выводов от 12 до 60-ти. Этим объясняется, почему использовать их для установки 2-х или 3-х приборов, например, нецелесообразно. Традиционно эти вспомогательные изделия применяются для сборки распределительных щитов со значительным числом коммутационных устройств.

При знакомстве с конструкцией гребенок особое внимание обращается на сечение фазной соединительной шинки из меди, которое не должно быть менее 16 кв.мм. Приблизительный расчет количества провода, который экономится на такой замене, снимает все сомнения в целесообразности применения этих медных изделий.

Виды отводов

Существует два вида отводящих контактов, входящих в состав соединительных гребенок.

  • Отводы, выполненные в виде штырей и обозначаемые как «Pin». Используются очень часто, поскольку подходят под большинство автоматических устройств.
  • Вилочные отводы, маркируемые значком «Fork».

Вторая из разновидностей контактов используется намного реже, поскольку для их монтажа потребуется особый зажим, имеющийся далеко не у всех подключаемых АВ. Сечение отводящих штырей подбирается таким образом, чтобы его хватало для работы с нагрузочными токами до 63-х Ампер включительно.

При выборе шин однофазных, а также любых других размерностей, отличающихся видом отводов, потребуется учитывать ряд особенностей конструкции. Для каждого класса подключаемых приборов подходит только определенный образец шины.

Когда пытаются установить соединительную гребенку, отводы которой не соответствуют данному устройству, они могут просто не войти до конца в гнезда.

В этом случае какая-то часть плоскости шинок остается открытой, что представляет угрозу для пользователей и монтажников.

В качестве примера приводятся автоматы марки АВВ, корпус которых выпускается в двух исполнениях: S200 и более простая модель – S200L. Для первого из этих образцов подойдет шинка под обозначением PSH, а для S200L потребуется другой ее тип PS.

Китайские гребенки со стандартными отводами могут вообще не подойти по размеру шага, что в результате приводит к невозможности их использования. Специалисты советуют не экономить на качестве этих изделий и приобретать только после консультации с менеджерами по продажам.

Достоинства и недостатки

К преимуществам использования соединительных гребенок на основе меди следует отнести:

  • Простота и высокая скорость сборки.
  • Получение качественного и надежного электрического соединения.
  • Снижение общего количество контактов в два раза, что повышает надежность образующихся соединений.

При установке типовых перемычек, сделанных из электромонтажных проводов, на один зажим приходится сразу два оголенных контактных конца. При использовании же гребенки однофазной, например, используется всего один зубец (отвод).

Специалисты по монтажу по-своему решают проблему экономии контактов – они соединяют автоматы не отдельными перемычками, а сплошным проводом. Для этого в зонах электрических соединений делаются петли с нужным радиусом изгиба.

К недостаткам способа подключения, при котором используются шины электрические соединительные, относят:

  • Неудобство замены прибора автоматической защиты, поскольку в этом случае приходится снимать всю гребенку целиком.
  • Невозможность добавления еще одного автомата (для этого потребуется новая ее размерность).

Одно из возможных решений проблемы второго случая – заблаговременно установить в щиток резервные приборы с часто используемыми номиналами 10 и 16 Ампер. Их выводные контакты до определенного момента времени оставляются незадействованными, а сами они постоянно остаются в выключенном состоянии.

С учетом особых приемов монтажа автоматов и их резервирования применение соединительных гребенок целесообразно в любых ситуациях, несмотря на имеющиеся недостатки.

Схемы подключения автоматов через соединительную гребенку

Шина для автоматов гребенчатая вводится в соединительную цепочку согласно определенным правилам, задаваемым электрической схемой ее включения.

Поскольку объединение автоматов в сетях 220 Вольт осуществляется только по фазе (без нуля) – такую шину принято называть фазной.

В зависимости от типа силовой цепи, в которую включаются перемычки для автоматов, они рассчитываются для работы либо в однофазной линии (220 Вольт), либо – в трехфазной сети. Во втором случае схема включения представляет собой утроенную копию одиночной коммутации. Разница между двумя вариантами проявляется только в конструкции самого шинного соединителя.

Согласно ПУЭ, элемент предназначен для создания надежного контакта между верхними (подводящими) клеммами автоматических приборов, напряжение с выхода которых поступает в линию нагрузки.

Для этого шинка должна выдерживать значительные токи, что определяет схему ее включения в общие цепи питания – все автоматы соединяются с ее помощью в параллель по входу. Это правило справедливо как для однофазных (однорядных) шин, так и для трехфазных гребенок для автоматов.

Во втором случае изделие из меди имеет три изолированных ряда, смещенных на шаг, соответствующих расстоянию между фазными клеммами коммутирующего прибора на 380 Вольт.

Особенности и правила монтажа

Типовая шина гребенчатая монтируется в границах вводного или распределительного щитка очень просто, не вызывая особых затруднений у исполнителя. Однако в этом деле имеется целый ряд нюансов, учитывать которые при монтаже гребенки для автоматических выключателей нужно обязательно.

Согласно требованиям нормативных документов, фазная шина размещается только на верхних контактах автоматов, объединяемых в одну линейку.

Особенности подключения шины под гребенку также проявляются в следующих тонкостях:

  • Поскольку ее проводящая часть при монтаже попадает между нижней прижимной пластиной и самой гребенкой, имеющийся на ней пластиковый изолирующий выступ должен быть обращен в сторону винтового крепления.
  • При нарушении этого требования не удается получить эстетичное соединение, которое лишено изгиба пластины.
  • При монтаже гребенки 3-х фазного типа важно следить за правильностью расположения изоляторов, что исключит возможность межфазного замыкания.

В процессе установки соединительных шин для автоматов вместо стандартных перемычек из провода обязательно соблюдение общепринятой маркировки. Она наносится на корпусах монтируемых изделий и должна соответствовать требованиям действующих нормативов.

Обычно такие гребенки продаются уже отмеренными стандартными линейками, число монтажных контактов на которых бывает разным. Поэтому перед подключением подсчитывается общее количество соединяемых автоматов и с учетом их толщины отрезается ненужная часть шины.

Подключение УЗО и дифференциальных автоматов

Посредством двухполюсной гребенки, обозначаемой как (L+N), а также 3-х полюсного ее аналога удобно объединять не только обычные АВ, но и добавлять к ним устройства защитного отключения (УЗО). Когда в шкафу в одной линейке устанавливаются простые отключающие АВ и УЗО, монтаж комбинации из защитных приборов заметно усложняется. Возникшие сложности объясняются особенностями подводки питающих шин к различным видам устройств, которые проявляются по-разному в двух следующих вариантах:

  • Совместно с линейкой из нескольких автоматов устанавливается одно или несколько УЗО.
  • Вместо автоматов и УЗО в линейку выстраиваются полностью заменяющие их дифференциальные приборы.

Дифавтомат – это объединенные в одном корпусе УЗО и обычный автоматический выключатель.

Первый случай в свою очередь предполагает два варианта монтажа: гребенка используется в однофазной цепи или устанавливается в трехфазную силовую линию.

Однофазное включение

Особенность такого подключения состоит в том, что для автоматов потребуется однополюсная линейка, а для УЗО – двухполюсная. Условием срабатывания последних является совместная коммутация фазы и нуля. В данном случае исходят из принципа максимальных возможностей, то есть выбирают двухполюсную шину, а приходящиеся на автоматы земляные отводы просто отгибаются.

3-х фазное подсоединение

В этом случае придется воспользоваться 4-х полюсной гребенкой из меди, три фазных контакта которых задействуются и на автоматах, и на УЗО.

Четвертый «нулевой» ряд используется для подключения в УЗО, а в районе «земляных» контактов обычных отключающих приборов он просто отгибается.

При монтаже одних дифавтоматов в любой ситуации отводы гребенки подключаются ко всем задействованным в схеме контактам.

Соединительная гребенка для автоматических выключателей и УЗО – удобный способ их объединения в единый конструктивный блок. Она может применяться как в стандартных распределительных шкафах закрытого типа, так и в любом другом месте, отведенном для монтажа коммутирующих устройств.

Источник: https://StrojDvor.ru/elektrosnabzhenie/grebenka-dla-avtomatov/

Гребенка — соединительная шина для автоматов — Ремонт220

Гребенка, шинная разводка или “расческа”, представляет собой медную пластину с выступающими “зубцами” – контактами под клеммы коммутационного аппарата или, в зависимости от количества полюсов, несколько разделенных изолированных друг от друга таких пластин прямоугольного сечения, заключенных в корпус, выполненный из диэлектрического материала, не поддерживающего горения – полиамида.

Шина для автоматов (в дальнейшем – гребенка) предназначена для подведения нужных полюсов питающего напряжения к нужным группам коммутационных аппаратов путем их параллельного соединения.

Другими словами, гребенка – современная альтернатива самодельным перемычкам из провода, позволяющая “шлейфить” при необходимости несколько десятков “автоматов” сразу! Причем, применение гребенки не ограничивается одними автоматическими выключателями – “шлейфить” с её помощью можно также УЗО, дифавтоматы – любые модульные коммутационные аппараты защиты, имеющие 1, 2, 3 или 4 полюса.

Пожалуй, одним из главных преимуществ использования шинной разводки является качество соединений. Если сравнивать соединение, скажем, “автоматов”, выполненное из кусков изолированного провода с аналогичным соединением гребенкой, то видно, что использование последней сокращает количество коммутационных соединений вдвое!

  • Ведь в отличие от проволочных перемычек, имеющих два конца (“пришел”-“ушел”), в клемме коммутационного аппарата задействован только один “зубец”, являющийся частью монолитной медной шины.
  • Говоря о преимуществах, нельзя не отметить сечение гребенки: стандартное её сечение 16 мм2 при “запитке” одним кабелем или проводом способно “держать” ток до 80 А и до 100 А – если при вводе питания используется два кабеля.

Опять-же, возвращаясь к привычным нам проволочным перемычкам, стоит заметить, что использовать при аналогичном их сечении для параллельного соединения “автоматов” довольно затруднительно. 16 мм2 – сечение “серьезное”, поэтому, на изготовление перемычек из провода уйдет много времени и сил.

Можно, конечно, использовать какой-нибудь гибкий провод с многопроволочной жилой, но в этом случае придется облуживать его места контактов оловом или опрессовывать, как того требуют Правила. Поэтому, в актив преимуществ шин для автоматов можно смело добавить еще скорость и сокращение трудозатрат при их монтаже.

Ну и наконец, еще такой немаловажный фактор, как внешний вид соединений. Трудно поспорить, что соединения в электрощите, выполненные гребенкой выглядят куда более аккуратно и эстетично, чем аналогичные соединения с использованием самодельных перемычек.

Это, пожалуй, основные “плюсы” шин для автоматов. Но, как и любое другое электротехническое изделие, гребенка тоже имеет свои недостатки.

На многих электротехнических форумах Рунета “кипят” нешуточные споры по поводу запитки вводных автоматов с использованием гребенки.

Если говорить об отечественных автоматических выключателях, то  подключение можно сделать следующими способами: либо “запитать” автомат “нетрадиционным” способом с нижних клемм, а с верхних распределить шиной по автоматам, либо подать питание на верхние клеммы, подсунув заранее опрессованный провод под “зубец” гребенки, этот способ подойдет лишь для проводов небольшого сечения.

Питающее напряжение принято подводить к верхним клеммам автоматических выключателей. Это связано, прежде всего, с безопасностью обслуживания электрощита электриком – во избежание ошибочного снятия отходящих проводов нагрузки. Многим, если не всем более привычна следующая схема: “питание” сверху, “нагрузка снизу”.

Кроме того, рекомендуется питающее напряжение подавать на неподвижный контакт коммутационного аппарата, а это именно верхняя его клемма. Не вдаваясь в подробности, можно сказать, что связано это с особенностью гашения дуги в дугогасительной камере. Если-же, нагрузка на автомате невелика, данную рекомендацию можно не учитывать.

  1. Некоторые модели автоматов и других коммутационных аппаратов известных зарубежных производителей выпускаются с исполнением, уже “заточенным” под шинную разводку, имея помимо клеммы для провода, отдельную клемму для гребенки.
  2. Еще один вариант запитки этих автоматов – использование специальной вводной клеммы, через которую на шину и подается питающее напряжение.
  3. Пожалуй, действительно серьезным недостатком шинных разводок является неудобство при замене (или добавлении) автоматов, дифавтоматов, УЗО в электрощите, скоммутированных гребенкой, особенно, если речь идет о многополюсных коммутационных аппаратах.
  4. Для качественной и безопасной замены, к примеру, одного из автоматов, “запараллеленных” гребенкой необходимо вначале снять её, обесточив весь ряд автоматов и, соответственно, нагрузку на отходящих группах автоматов.
  5. Особой сложности это, конечно, не представляет, но существуют электроустановки, в которых по каким-либо причинам даже кратковременное отключение нежелательно, а то и вовсе недопустимо.

В этом случае обязательно следует заранее предусмотреть резервные автоматы в электрощите или свободное место для них на DIN-рейке с питанием от гребенки. Находящиеся под напряжением “зубцы” шины в целях электробезопасности необходимо заизолировать.

Как подключать автоматы и УЗО гребенками

Подключение автоматов гребёнкой

О мелочах!!!

Источник: https://remont220.ru/stati/198-grebenka-soedinitelnaya-shina-dlya-avtomatov/

Шина для автоматов (Гребенки). Виды и применение. Особенности

Во время сборки и монтажа распределительных щитов возникает множество сложных моментов, особенно при подключении групп автоматов и защитных устройств. Существуют различные приспособления, значительно упрощающие эту работу, к примеру шина для автоматов (гребенка). До недавнего времени для подключения нескольких электрических автоматов в щитке от одной линии питания, электромонтеру приходилось изготавливать несколько перемычек из изолированного провода заданного сечения.

Этот способ соединения между собой автоматов имеет серьезный недостаток в том, что при выходе из строя одной перемычки, следующие за ней автоматические выключатели, не будут получать электроэнергию. Такая ситуация может произойти в результате некачественного контакта перемычки и ее отгорания.

Также в качестве недостатков соединения самодельными перемычками можно отметить:

  • Значительное повышение времени установки, так как необходимо отмерять куски проводов по длине, изгибать их, очищать от изоляции, опрессовать наконечники.
  • Нарушение эстетики внешнего вида в распределительном щите из-за большого количества проводов.
  • Проводные перемычки часто мешают установке устройств, которые должны находиться выше автоматов на DIN-рейке.

Такую ситуацию может исключить шина для автоматов, которая специально разработана для соединения группы параллельных устройств в виде устройств защитного отключения или автоматических выключателей.

Ее часто называют гребенкой или гребенчатой соединительной шиной, из-за ее внешнего вида.

Особенности конструкции и виды

Однополюсная шина для автоматов имеет простое устройство, состоящее из медной шины (а) и изолятора (b).

Гребенки делятся в зависимости от типа подключаемых устройств на следующие виды:

Количество пластин в гребенчатой шине соответствует числу полюсов. Каждый вид соединительных шин применяется для своих целей. Например, однополюсные соединители применяют для подключения 1-фазных автоматов, а 4-полюсные – для 3-фазных устройств на четыре полюса (3 фазы + ноль).

Существуют гребенки с разным шагом: 18 мм и 27 мм. С меньшим шагом служат для подключения одномодульных автоматов. Ширина одного модуля равна 18 мм. Гребенки с шагом 27 мм предназначены для подключения автоматических выключателей в 1,5 модуля (18 х 1,5 = 27 мм).

Соединительные шины рассчитаны на установку большого количества автоматов, и имеют число выводов от 12 до 60, ввиду чего их использование для соединения 2-х автоматических выключателей будет нецелесообразно и нерационально. Обычно шина для автоматов используется для сборки больших распределительных щитов.

Виды отводов

Существует два вида отводов соединительных гребенок:

  • Штыревые, обозначаются «pin». Такие отводы применяются значительно чаще, так как они подходят под большинство устройств.
  • Вилочные, маркируются «fork».

Вилочные отводы используют гораздо реже, так как для них необходим специальный зажим, имеющийся далеко не у всех подключаемых устройств.

Сечение отводов соединительных гребенок обычно составляет 16 мм2, чего вполне хватает для величины потребляемого тока в 63 ампера.

При выборе соединительных гребенок необходимо учитывать следующие особенности конструкции. Для каждого вида подключаемых устройств подходит только определенная модель шины.

Если пытаться установить соединитель, который не соответствует устройству, то отводы могут не полностью войти в гнезда, и часть их будет открыта, что создает определенную опасность для человека. Например, устройства АВВ обычно производят двух серий: S200 и более простое исполнение S200L.

Для каждого из них подходит своя шина для автоматов: для S200 подходит PSH, а для S200L лучше использовать PS.

Китайские соединительные гребенки могут не соответствовать стандартам по размеру шага отводов, что приведет к невозможности их установки. Поэтому не стоит экономить на качестве таких изделий. В таких случаях рекомендуется получить консультацию специалиста.

Достоинства
  • В распределительном щите значительно уменьшается количество проводов, что отражается на внешнем виде и аккуратности установки устройств.
  • Упрощается ремонт и обслуживание электрических устройств в распределительном щите, так как проще отследить схему их соединения.
  • Выдерживает нагрузку величиной до 63 ампер.
  • Высокое качество соединений, исключающих чрезмерное нагревание мест контакта, и появление различных проблем.

Недостатки
  • При проведении ремонта или обслуживания устройств требуется отключать питание всех подключенных устройств, что создает определенные неудобства.
  • Затруднительное проведение модернизации устройства щита. Если требуется установка дополнительного устройства, то нужна замена соединительной гребенки, либо установка переходной перемычки, что отрицательно повлияет на качество контакта.
  • Для замены одного сгоревшего автоматического выключателя потребуется ослабление крепления контактов на всех устройствах, иначе не получится демонтировать шину.
  • Необходимость в установке соединительных шин одного производителя совместно с подключаемым устройством, так как разные производители часто допускают расхождение в габаритных и установочных размерах отводов, что приведет к невозможности электрического подключения.
  • Подключение автоматов такой соединительной шиной обойдется гораздо дороже, по сравнению с применением самодельных перемычек из провода. Это в основном относится к продукции известных брендов.
  • Нецелесообразно использовать соединительную гребенку для подключения одного или двух автоматов, так как она рассчитана на число модулей более шести.

Как устанавливается шина для автоматов
  • Если вы хотите подключить меньше автоматических выключателей, чем имеется отводов у соединительной шины, то нужно отрезать лишние отводы. Это можно выполнить любым подручным инструментом, например, ножовкой по металлу. Изолятор и шины лучше отрезать по отдельности, так как изолятор лучше сделать несколько длиннее самой шины на пару сантиметров. Это даст возможность обеспечить защиту от короткого замыкания.
  • На края изолятора рекомендуется установить специальные заглушки, входящие в комплект набора соединительной шины. Если заглушек в комплекте не предусмотрено, то можно воспользоваться обычной изоляционной лентой.
  • Процедура подключения гребенки обычно не вызывает трудностей даже у начинающих электромонтеров. Шину необходимо вставить сверху подключаемых устройств. При этом все отводы должны вставиться в соответствующие контактные гнезда.
  • Далее следует затянуть винты крепления контактов. От этого зависит качество соединения и дальнейшая безопасная эксплуатация устройств.
  • Ввод питания подключается на одном из концов соединительной гребенки.
  • Затем подключают провода к потребителям энергии.
  • После проверки правильности всех подключений сотрудник энергоснабжающей организации должен подать питание на распределительный щит, после чего работа считается оконченной.

Похожие темы:

Источник: https://electrosam.ru/glavnaja/jelektroobustrojstvo/jelektroprovodka/shina-dlia-avtomatov/

Изолированные соединительные кабели

• JM Test Systems Изолированные изолированные соединительные кабели

• JM Test Systems

ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ
MADE EASY™

Компоненты и сборки изолированных механических перемычек

Наборы изолированных перемычек байпаса состоят из трех основных компонентов: пары зажимов, одной пары наконечников и отрезка изолированного кабеля. Компания JM Test Systems может создать индивидуальные конфигурации механических перемычек в соответствии с вашими требованиями.

Все изолирующие перемычки Salisbury соответствуют стандартам ASTM F2321.

Если вам нужны быстро собранные комплекты перемычек, отправьте нам сообщение сегодня
, и мы сконфигурируем ваши изолированные перемычки в соответствии с вашими требованиями.
КОНТРОЛЬНЫЙ СПИСОК ИЗОЛИРОВАННОЙ ПЕРЕМЫЧКИ
1. Укажите тип изолированных зажимов .

Все зажимы, установленные в резиновых изолирующих перчатках, допускают использование как закрытых, так и открытых кабельных наконечников, а также подходят для изолированного кабеля до 4/0, 35 кВ. Зажимы для изолированных перемычек продаются парами.

2. Укажите размер и длину изолированного кабеля.

Солсбери предлагает кабель 15кВ от #2 до 4/0. Кабели на 25 и 35 кВ доступны в размерах 1/0 и 2/0. Обязательно укажите длину выбранного кабеля.

3. Укажите, есть ли особые требования.

Сюда могут входить термоусадочные трубки, специальные инструкции по сборке, маркировка, упаковка и т. д.



1. Зажимы для изолированных перемычек

Зажим для перемычек Salisbury Sure-Lok®

Зажим для перемычек Salisbury Sure-lok® представляет собой революционное усовершенствование в мире. Имея запирающий механизм храпового типа, это единственный доступный зажим, который гарантированно не ослабнет после установки на линию.

Модель
#
Диапазон основной линии Максимальный ток
Непрерывный
Рейтинг OAL Длина фунтов.
2261 477 МКМ (0,9–0,162 дюйма) 400 36 кВ Ø-Ø 11,5 (292 мм) 10
2271 954 МСМ (1,25–0,162 дюйма) 400 21 кВ Ø-GRD 11,5 (292 мм) 11
1786 477 МКМ (0,9–0,162 дюйма) 400 36 кВ Ø-Ø 11,5 (292 мм) 8
2116 954 МСМ (1,25–0,162 дюйма) 400 21 кВ Ø-GRD 11,5 (292 мм) 10





Зажимы для изолированных перемычек SALCOR®
Зажимы для перемычек SALCOR® доступны в двух типоразмерах для основных линий с максимальным рабочим напряжением 35 кВ. Зажим SALCOR Jumper Clamp не только обеспечивает превосходный захват, но также устойчив к разрезанию и отслеживанию озоном. Изготовленные из резины, эти ручки по своей природе ударопрочные и чрезвычайно прочные. Корпус и челюсть изготовлены из сплава на основе меди.



Модель
#
Диапазон основной линии Максимальный ток
Непрерывный
Рейтинг OAL Длина фунтов.
2260 477 МКМ (0,9–0,162 дюйма) 400 36 кВ Ø-Ø 11,5 (292 мм) 10
2270 954 МСМ (1,25–0,162 дюйма) 400 21 кВ Ø-GRD 11,5 (292 мм) 11



Зажимы-перемычки с изоляцией из прозрачного пластика и FRP
Превосходные устойчивые к растрескиванию под напряжением прозрачные зажимы Salisbury доступны для двух основных размеров линии с максимальным рабочим напряжением 35 кВ. Соберите эти зажимы с изолированным соединительным кабелем и резьбовыми наконечниками 5/8” – 11 NC.

Зажимы-перемычки из прозрачного пластика – компактные, легкие и практически небьющиеся.

Зажимы для перемычек FRP – предназначены для максимальных нагрузок, напряжений и кабелей.





Модель
#
Диапазон основной линии Максимальный ток
Непрерывный
Рейтинг OAL Длина фунтов.
1610 954 МСМ (1,25–0,162 дюйма) 400 36 кВ Ø-Ø 11 (279 мм) 14
1785 477 МКМ (0,9–0,162 дюйма) 400 36 кВ Ø-Ø 11,5 (292 мм) 8
2115 954 МСМ (1,25–0,162 дюйма) 400 21 кВ Ø-GRD 11,5 (292 мм) 10





2. Гибкие изолированные соединительные кабели

Гибкие изолированные соединительные кабели легкие и устойчивы к воздействию масла, тепла, влаги, озона и истиранию. Кабель имеет тиснение через каждые три фута с указанием размера проводника и номинала в киловольтах. Во всех соединительных кабелях используются тонкопроволочные жилы и новая низкотемпературная оболочка Unipass оранжевого цвета из этиленпропиленового каучука. Тонкопроволочный медный проводник покрыт сплавом и собран в однонаправленную свивку для дополнительной гибкости. Проводник имеет полупроводниковый экран, окружающий его, чтобы уменьшить нагрузку напряжения и улучшить диэлектрическую прочность и срок службы.

Кабель соответствует требованиям ASTM F2321.



Модель № СЗ и ул. АВГ кВ Номинальная мощность от Ø до Ø Номинальный Ø по Grd ул. Диа В. (мм) O.A Диам. дюймы (мм) Маз Ампер Непрерывный Вес, фунты. на 1000 футов кг
2754 #2-259W 15 10 .320 (8.1) .75 (19) 200 440 199
2755 1/0-413Вт 15 10 .403 (10,2) .83 (21) 250 600 272
2756 2/0-427Вт 15 10 .456 (11,5) .90 (23) 300 710 322
2757 4/0-437Вт 15 10 .592 (15,0) 1,01 (25,6) 400 1050 476
21300 1/0-413Вт 25 15 . 403 (10,2) 1,06 (27) 250 650 295
21060 2/0-427Вт 25 15 .456 (11,5) 1,10 (28) 300 750 341
2059 1/0-413Вт 35 20 .403 (10,2) 1,22 (31) 250 950 431
4370 2/0-427Вт 35 20 .48 (12.1) 1,31 (33,1) 300 1060 482



3. Наконечники – с кожухом/без кожуха

Наконечники изготавливаются двух разных типов: без кожуха и с кожухом.

Закрытые наконечники сжаты как на проводнике, так и на изоляционной оболочке высоковольтного кабеля EPR, чтобы уменьшить нагрузку на изгиб.

Кожуховые наконечники предназначены для использования на высоковольтных перемычках, устанавливаемых в перчатках. Незакрытые наконечники обжимаются только жилами проводника и могут использоваться как на перемычках, устанавливаемых на палках, так и в перчатках.

Наконечники

изготовлены из меди чистотой 99,5 % с резьбой 5/8”-11 NC промышленного стандарта.

Обжимные кольца увенчаны латунной шестигранной контргайкой и зубчатой ​​стопорной шайбой из нержавеющей стали.



Модель № Кабель, размер Коды штампов для прядей T&B Коды матрицы оболочки T&B Номер штампа Burndy Масса
Закрытый
2012 №2-15 кВ ЭРП 66 106 1,2 (0,5)
2013 1/0-15 кВ ERP 66 106 1,2 (0,5)
2014 2/0-15 кВ ERP 66 106 1,1 (0,5)
2015 4/0-15 кВ ERP 66 106 0,9 (0,4)
21353 1/0-25 кВ 66 112 1,1 (0,5)
21354 2/0-25 кВ 66 112 1,1 (0,5)
21356 2/0-35 кВ 66 112 1,1 (0,5)
Без кожуха – с луженым покрытием Коды штампов для стренг
2022 #2 50 У243 0,5 (0,2)
2023 1/0 50 У243 0,4 (0,2)
2024 2/0 60 У245 0,4 (0,2)
2025 4/0 66 У247 0,6 (0,3)
Добавьте суффикс «А» к каталожному номеру при заказе индивидуального комплекта изолированных перемычек.

Запросить соединительный кабель с индивидуальной изоляцией

ПОЛУЧИТЕ СВОЙ БЕСПЛАТНЫЙ КАТАЛОГ

Заполните и отправьте эту форму, и мы вышлем вам наш последний каталог на почтовый адрес, указанный ниже.

Соединительный кабель TSLOT300-22-CR | Умные огни видения

Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

Сэкономьте -41,00 $

Smart Vision LightsАртикул: TSLOT300-22-CR-6.0

Срок выполнения: 3 рабочих дня


Количество:: Длина 6 дюймов

6 дюймов Длина

8,5 дюймов Длина

12 дюймов Длина

Вариант

Длина 6 дюймов — 41 008,5 долларов США Длина дюймов — 41 0012 долларов США Длина дюймов — 48 долларов США

Это образец названия продукта

Стоил 200 долларов. Сейчас $100.00

Поделиться этим продуктом

Соединительные кабели TSLOT совместимы со всеми источниками света TSLOT компании Smart Vision Light. Перемычки доступны длиной 6 дюймов, 8,5 дюймов и 12 дюймов и подходят для соединения нескольких светильников TSLOT вместе в виде гирляндной цепи.

Один кабель-перемычка необходим для каждого светильника выше количества один. (ie 2 lights require 1 jumper cable, 3 lights require 2 jumper cables, etc.)

Country

United StatesUnited KingdomMexicoGermany—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos ( Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGre eceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong Kong SARHungaryIcelandIndiaIndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

Возврат
Наша политика регулируется в каждом конкретном случае. Как правило, большинство товаров можно вернуть в течение 30 дней, но с них может взиматься плата за пополнение запасов. Если с момента покупки прошло 30 дней, к сожалению, мы не сможем предложить вам возврат или обмен. При необходимости свяжитесь с нами, чтобы задать вопросы, относящиеся к вашему делу.

Чтобы иметь право на возврат, ваш товар должен быть неиспользованным, иметься в наличии на складе и находиться в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.

Некоторые виды товаров не подлежат возврату. Заказные товары возврату не подлежат. Мы не принимаем опасные материалы, легковоспламеняющиеся жидкости или газы.

Дополнительные товары, не подлежащие возврату:
— Загружаемые программные продукты

Для завершения возврата нам требуется квитанция или подтверждение покупки.
Пожалуйста, не отправляйте покупку обратно производителю.

Существуют определенные ситуации, когда предоставляется только частичное возмещение (если применимо)
 – Товар, в отношении которого фабрика взимает плату за пополнение запасов
 – Любой товар, который не находится в исходном состоянии, поврежден или отсутствует по причинам, не связанным с нашей ошибкой
 – Любой товар, возвращенный более чем через 30 дней после доставки

если применимо)
После того, как ваш возврат будет получен и проверен, мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар. Мы также уведомим вас об одобрении или отклонении вашего возмещения.
Если вы одобрены, ваш возврат будет обработан, и кредит будет автоматически применен к вашей кредитной карте или исходному способу оплаты в течение определенного количества дней.

Задержка или отсутствие возмещения (если применимо)
Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз.
Затем свяжитесь с компанией, выпустившей вашу кредитную карту, может пройти некоторое время, прежде чем ваш возврат будет официально отправлен.
Далее обратитесь в свой банк. Часто перед отправкой возмещения требуется некоторое время на обработку.
Если вы сделали все это, но до сих пор не получили возмещение, свяжитесь с нами по адресу [email protected]

Предметы со скидкой (если применимо)
Возврат возможен только за товары по обычной цене, к сожалению, возврат за товары со скидкой невозможен.

Обмен (если применимо)
Мы заменяем товары, только если они неисправны или повреждены. Если вам нужно обменять его на такой же товар, отправьте нам электронное письмо по адресу [email protected] и отправьте товар по адресу: 684 S Barrington Rd, Suite 110, Streamwood, IL 60107, США.

Подарки
Если товар был помечен как подарок при покупке и доставке непосредственно вам, вы получите подарочный кредит на сумму вашего возврата. После получения возвращенного товара вам будет отправлен подарочный сертификат.

Если товар не был помечен как подарок при покупке, или даритель отправил заказ себе, чтобы передать вам позже, мы отправим возврат дарителю, и он узнает о вашем возврате.

Доставка
Чтобы вернуть товар, отправьте его по почте по адресу: 684 S Barrington Rd, Suite 110, Streamwood, IL 60107, США.

Вы будете нести ответственность за оплату транспортных расходов по возврату вашего товара. Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения.

В зависимости от того, где вы живете, время, которое может потребоваться для того, чтобы ваш обмененный товар был доставлен к вам, может варьироваться.

Если вы отправляете товар на сумму более 25 долларов США, вам следует рассмотреть возможность использования отслеживаемой службы доставки или приобретения страховки доставки. Мы не гарантируем, что получим ваш возвращенный товар.

American ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardPayPalShop PayVenmoVisa

Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Время выполнения заказа оценивается на основе стандартного времени выполнения заказа, но может быть изменено. Чтобы узнать последние сроки поставки продукции, мы всегда рекомендуем обращаться к нам.

Machine — Мужской джемпер с круглым вырезом из переработанных материалов — каштановый

Этот джемпер с круглым вырезом — вневременное и простое дополнение к вашей линейке с логотипом. Этот джемпер из экологически чистого переработанного хлопка с напуском утопает в нем. Этот джемпер с нашим контрастным логотипом в нескольких удобных цветах может стать частью вашей повседневной коллекции.

Увеличенный жизненный цикл

Минимизирует отходы

Нулевое землепользование

Меньше расхода воды

Снижает выбросы CO2

Экономия энергии

Почему мы любим вторичное сырье.

Увеличенный жизненный цикл

Минимизирует отходы

Нулевое землепользование

Переработанное лучше для планеты.

Меньше расхода воды

Снижает выбросы CO2

Экономия энергии


* По сравнению с обычным хлопком, узнайте больше здесь

Mens Crew Sect Jumper
Расслабленная Slouchy Fit
Long Dloeves
Contrast Logo

Модель

Наша модель носит размер м и 191c талон

. .

Материал

50 % сертифицированный RCS переработанный хлопок 50 % органический хлопок Флис с начесом
Средняя плотность, 300 г/кв.м

Верхняя одежда для мужчин — флис и трикотаж

Таблица размеров для всех мужских топов, курток и джемперов в см.

XS С М Л XL
Австралия/Великобритания ХС С М л XL
США 34 36 38 40 42
ЕС 44 46 48 50 52
Сундук  88-92 93-97 98-102 103-107 108-112
Талия
(самая маленькая точка)
66-70 71-75 76-80 81-85 86-90
Бедра
(в широком месте)
87-91 92-96 97-101 102-106 107-111

  СТОИМОСТЬ ДОСТАВКИ.

Пункт назначения Стоимость Время доставки
США

БЕСПЛАТНЫХ заказов на сумму более 80 долларов США 9 долларов США0004

Заказы на сумму 15 долларов США до 80 долларов США

долларов США

2-4 рабочих дня

Канада

БЕСПЛАТНЫХ заказов на сумму более 150 канадских долларов

Заказы на сумму 20 долларов США на сумму менее 150 канадских долларов

12 рабочих дней

Япония

БЕСПЛАТНЫХ заказов на сумму более 13 000 иен

Заказы на 2000 иен до 13000 иен

3-5 рабочих дней
Остальной мир*

БЕСПЛАТНЫХ заказов на сумму свыше 120 долларов США

долларов США

Заказы на сумму 25 долларов США до 120 долларов США

долларов США

12 рабочих дней

*К сожалению, мы не можем доставить товар в Латвию, Литву, Россию, Украину, Индонезию, Голландский Карибский бассейн, Французский Карибский бассейн, Реюньон, Гуам или Нормандские острова.

ДОСТАВКА В ПЕРИОД РАСПРОДАЖИ

Пожалуйста, подождите до 5 рабочих дней для отправки заказов.

Наш склад будет работать сверхурочно, чтобы отгружать увеличенный объем заказов в периоды распродаж, поэтому помните об этом при размещении заказа, поскольку мы не сможем внести какие-либо изменения после того, как ваш заказ будет завершен.

Если вам нужно обновить информацию о доставке, позвоните в службу поддержки клиентов по телефону +61 (02) 6680 7403 как можно скорее.

вычитается для покрытия расходов на обратную доставку.

ДОСТАВКА НА ПОЧТОВЫЕ ЯЩИКИ

Экспресс-почта недоступна для доставки на абонентские ящики.
Ваш заказ будет отправлен стандартной почтой.

вычитается для покрытия расходов на обратную доставку.

ВРЕМЯ ОБРАБОТКИ ЗАКАЗА

Мы стремимся отправлять все заказы в течение 24 часов с понедельника по пятницу.

Обратите внимание: В пиковые периоды (распродажи, праздничные дни или на следующий день после праздничных дней) доставка заказов может занимать до 5 рабочих дней.

вычитается для покрытия расходов на обратную доставку.

ОТСЛЕЖИВАНИЕ ЗАКАЗА

Как только ваш заказ будет забран с нашего склада, вы получите электронное письмо от курьерской компании с номером отслеживания и оценкой доставки.

Все заказы отправляются с возможностью выбора между подписью при доставке или разрешением на выезд — это дает курьеру право оставить ваш заказ в безопасном месте на территории, если вас нет дома во время доставки.

вычитается для покрытия расходов на обратную доставку.

МОГУ ЛИ Я ИЗМЕНИТЬ АДРЕС ПОСЛЕ РАЗМЕЩЕНИЯ ЗАКАЗА?

Обратите внимание:  любые адреса доставки, полученные в заказах не полностью, приведут к задержке времени отправки/доставки.

Поскольку между размещением заказа и его сборкой и отправкой нашей командой склада проходит небольшой промежуток времени, иногда мы не можем изменить адрес после размещения заказа. Если вы уже получили номер для отслеживания, мы рекомендуем позвонить вашему курьеру и попросить его перенаправить его!

вычитается для покрытия расходов на обратную доставку.

МЕЖДУНАРОДНЫЕ ТАМОЖЕННЫЕ И ПОШЛИННЫЕ СБОРЫ

Перед размещением заказа обратите внимание на любые сборы, которые может взимать местная таможня. Поскольку оплата и знание налогов / пошлин, которые могут применяться к вашей покупке, являются вашей ответственностью, Afends не может нести ответственность за какие-либо сборы.

Если вы решите не платить пошлины на импорт и ваша посылка будет возвращена нам, вам не будет выдано возмещение при получении посылки — вам будет выдан кредит-нота только на стоимость приобретенных продуктов, за вычетом оплаченной доставки и дополнительно 10 долларов США будут вычтены для покрытия расходов на обратную доставку.

станок для дрели с перемычкой — Купить станок для дрели с перемычкой с бесплатной доставкой

Станок для дрели с перемычкой — Купить станок для дрели с перемычкой с бесплатной доставкой | Покупки на Banggood

Марки

УЗНАТЬ БОЛЬШЕ

Напряжение

Применение

Диаметр

Тип

  • Метчик (1)

УЗНАТЬ БОЛЬШЕ

  • Дом

  • «» 66 результатов

Цена —

ОК

Доставить из

Всего 2 страницы

Перейти на страницу

Перейти

Подтвердите свой возраст

Для входа в этот раздел вам должно быть не менее 18 лет.

МНЕ ДО 18 ЛЕТ МНЕ СТАРШЕ 18

Добиваясь новых высот | UCSB Current

Устройство, разработанное в лаборатории Хоукса, достигает самой высокой высоты среди всех известных прыгунов, инженерных или биологических

Автор: Соня Фернандес способный достичь самой высокой высоты — примерно 100 футов (30 метров) — среди всех прыгунов на сегодняшний день, инженерных или биологических. Этот подвиг представляет собой свежий подход к конструкции прыжковых устройств и способствует пониманию прыжков как формы передвижения.

«Мотивация пришла из научного вопроса», — сказал Хоукс, который как робототехник стремится понять множество возможных методов, позволяющих машине ориентироваться в окружающей среде. «Мы хотели понять, каковы ограничения для инженерных перемычек». По его словам, несмотря на то, что существуют столетия исследований биологических прыгунов (это были бы мы в животном мире) и десятилетия исследований в основном биологически вдохновленных механических прыгунов, эти два направления исследований были несколько разделены.

«На самом деле не было исследования, которое сравнивало бы и противопоставляло бы их и то, как различаются их пределы — действительно ли искусственные прыгуны ограничены теми же законами, что и биологические прыгуны», — сказал Хоукс.

Их исследование опубликовано в журнале Nature.

Большая пружина, крошечный мотор
Биологические системы долгое время служили первыми и лучшими моделями передвижения, и это особенно верно для прыжков, определяемых исследователями как «движение, создаваемое силами, приложенными к земле со стороны перемычка, сохраняя при этом постоянную массу». Многие дизайнерские прыгуны сосредоточились на копировании конструкций, созданных эволюцией, и с большим успехом.

Но элементы, которые создают скачок в биологической системе, могут быть ограничивающими для инженерных систем, сказал Чарльз Ксайо, доктор философии. кандидат в лаборатории Хоукса.

«Биологические системы могут прыгать только с таким количеством энергии, которое они могут произвести за один удар своей мускулатуры», — сказал Шайо. Таким образом, система ограничена в количестве энергии, которую она может отдать для отталкивания тела от земли, и прыгун может прыгнуть только на определенную высоту.

Но что, если бы существовал способ увеличить количество доступной энергии? Для инженерных прыгунов есть: они могут использовать двигатели, которые храповиком или вращаются, чтобы совершать много ударов, увеличивая количество энергии, которую они могут хранить в своей пружине. Исследователи назвали эту способность «умножением работы», которую можно найти в инженерных прыгунах всех форм и размеров.

«Эта разница между производством энергии в биологических и искусственных прыгунах означает, что они должны иметь очень разные конструкции, чтобы максимизировать высоту прыжка», — сказал Сяо. У животных должна быть небольшая пружина — достаточная только для хранения относительно небольшого количества энергии, вырабатываемой их единичным мышечным движением, — и большая мышечная масса. Напротив, инженерные прыгуны должны иметь как можно большую пружину и крошечный двигатель».

Исследователи воспользовались этими знаниями и разработали прыгун, совершенно не похожий на биологический прыгун — размер его пружины по отношению к его двигателю почти в 100 раз больше, чем у животных. Кроме того, они разработали новую пружину, стремясь максимально увеличить запас энергии на единицу массы. В их гибридной пружине растяжения-сжатия компрессионные дуги из углеродного волокна сжимаются, а резиновые ленты растягиваются за счет натяжения лески, намотанной на шпиндель с приводом от двигателя. Команда обнаружила, что соединение изгибающихся наружу краев дуг посередине с натянутой резиной также увеличивает прочность пружины.

— Удивительно, но резина делает пружину сжатия более прочной, — сказал Хоукс. «Вы можете сжать пружину еще больше, не сломав ее».

Этот прыгун также разработан таким образом, чтобы быть легким, с минималистичным механизмом защелки для высвобождения энергии для прыжка и аэродинамическим, со складывающимися ногами для минимизации сопротивления воздуха во время полета. В целом, эти конструктивные особенности позволяют ему разгоняться от 0 до 60 миль в час за 9 миллисекунд (сила ускорения 315g) и достигать примерно 100-футовой высоты в демонстрациях исследователей. Согласно исследованию, для моторизованных прыгунов это «близко к возможному пределу высоты прыжка с доступными в настоящее время материалами».

Этот дизайн и способность выходить за пределы, установленные биологическим дизайном, создают основу для переосмысления прыжков как эффективной формы машинного передвижения. Прыгающие роботы могут попасть в места, куда в настоящее время добираются только летающие роботы.

Преимущества будут более заметными и за пределами Земли: прыгающие роботы могут эффективно путешествовать по Луне или планетам, не сталкиваясь с препятствиями на поверхности, а также получать доступ к функциям и перспективам, недоступным для наземных роботов.

«Мы рассчитали, что устройство должно быть в состоянии подняться на 125 метров в высоту, прыгнув на полкилометра вперед на Луне», — сказал Хоукс, отметив, что гравитация составляет 1/6 от земной и что практически нет сопротивление воздуха. «Это был бы гигантский скачок для инженерных прыгунов».

Исследования в рамках этого исследования также проводились Кристофером Кили и Мэтью Р. Бегли из UCSB; Ричард-Александр Пелокин и Морган Т. Поуп из Disney Research и Гюнтер Нимейер из Калифорнийского технологического института.

Контактная информация:

Соня Фернандес
Соня (точка) Фернандес (AT) UCSB (Dot) EDU

Темы:

  • Elliot Hawkes
  • Прыгающий робот

00 howp work wool wool and wool way and wool way and way ware and way way and way way and way ware and way ware and way rackt and way way rackts robot

.

Мягкость и защита ткани. Хотя джемперы теплые и удобные, и идеально подходят для защиты от зимнего холода, чем больше вы носите джемпер, тем чаще вам придется его стирать. Стирка вашего джемпера, особенно в машине, может привести к тому, что уютная ткань будет выглядеть тусклой, колышется, и, возможно, вы обнаружите, что ваш любимый джемпер немного сел! От вязаных кос до кардиганов, научившись правильно ухаживать за джемперами, вы будете оставаться в форме сезон за сезоном. Прочтите наши советы по уходу за джемперами, чтобы вы также узнали, как стирать джемперы, чтобы они оставались гладкими и в форме, а не болтались.

Золотые правила стирки джемперов любого типа

Несмотря на то, что трикотаж толстый и тяжелый, он довольно деликатный материал, так как трикотаж легко распутывается, если зацепится за что-нибудь. Вот почему трикотаж требует особого ухода по сравнению с другими тканями, которые есть в вашем гардеробе. Сказав это, хотя ваш вязаный джемпер может потребовать немного больше внимания, чем хлопковая футболка, вы все равно можете стирать его в машине. Вот наши золотые правила для , как сохранить любой джемпер мягкий при стирке:

  • Используйте режим деликатной стирки в стиральной машине или вручную. Трикотаж требует бережного обращения при стирке, поэтому вы можете стирать его вручную в раковине или использовать деликатный режим в машине.
  • Выбирайте короткие циклы стирки. Если вы собираетесь стирать джемпер в машине, постарайтесь выбрать самую короткую продолжительность цикла, если ваша машина позволяет это сделать.
  • Проверьте этикетку по уходу за тканью. Прежде чем стирать какой-либо джемпер, прочтите этикетку по уходу за тканью, чтобы убедиться, что изделие можно стирать.
  • Отделяйте трикотаж от более тяжелых и грубых тканей. Старайтесь держать джемперы отдельно от таких предметов одежды, как джинсы, чтобы не повредить ткань во время стирки.
  • Перед стиркой выверните одежду наизнанку. Чтобы предотвратить катышки, выверните джемпер наизнанку, а также застегните все пуговицы и застегните молнии перед стиркой.
  • Сушка при минимально возможной температуре или сушка в горизонтальном положении на воздухе. Если ваш джемпер безопасен для сушки, используйте самый низкий из возможных режимов нагрева и не используйте режим воздушной сушки, так как это вызывает слишком сильное трение. Однако лучше всего разложить одежду на горизонтальной поверхности для просушки на воздухе. Не вешайте шерстяные или трикотажные вещи сушиться, так как это может привести к растяжению волокон.

Как стирать хлопчатобумажные джемперы

Хлопок — самый легкий материал для стирки, поэтому хлопковые джемперы можно добавлять к обычной загрузке белья и даже развешивать для сушки в обычном режиме. Хлопок также обладает тем преимуществом, что он меньше садится при стирке, и вам также будет легче удалять пятна с ткани. Если вы не знаете, как стирать хлопковый джемпер, вот наша шпаргалка:

  • Температура: Можно стирать при температуре выше 40°C (хотя мы не рекомендуем стирать при температуре выше 60°C) и всегда проверять этикетку по уходу за тканью перед выбором температуры.
  • Цикл: Если в вашей стиральной машине есть режим стирки хлопка, используйте его, так как этот режим подходит для всех изделий из хлопка.
  • Моющее средство: Используйте Ariel All-in-1 PODS, так как в них есть все, что вам нужно для чистой, яркой и свеже пахнущей одежды в крошечной, но мощной капсуле.
  • Используйте смягчитель ткани: Добавьте кондиционер для ткани Lenor, который помогает предотвратить растяжение и выцветание, поэтому ваши джемперы дольше будут выглядеть как новые.

Как стирать шерстяные джемперы

Шерстяные джемперы более деликатны, чем прочные материалы, такие как хлопок, поэтому важно стирать их при правильном режиме в машине или даже вручную. Ознакомьтесь с нашими советами о том, как стирать шерстяные джемперы, сохраняя при этом ткань:

  • Температура: Всегда стирайте шерсть при температуре 30°C. Вы рискуете дать усадку изделию, если будете стирать его при более высокой температуре.
  • Цикл: Используйте деликатный цикл или цикл для шерсти в машине, но если вы хотите перестраховаться, стирайте вручную.
  • Моющее средство: Используйте мягкое моющее средство, чтобы не повредить материал. Избегайте использования порошкообразных моющих средств, так как порошок может привести к более сильному истиранию ткани.
  • Используйте смягчитель ткани: Добавьте кондиционер для ткани Lenor, чтобы защитить джемпер от повреждений во время стирки.

Если вам интересно как сушить шерстяной джемпер , следуйте нашим советам, приведенным выше: высушите джемпер на воздухе, разложив его горизонтально, чтобы не повредить волокна.

Как удалить пятна с джемпера

Как и любой предмет вашей одежды, ваш джемпер тоже может испачкаться. Но если вы заметили, что что-то попало на ваш трикотаж, не бойтесь, вы можете быстро вывести эти пятна с джемпера, выполнив следующие действия:

  • Шаг 1: Удалите лишнее пятно. № Начните с промокания пятна щеткой, вилкой или салфеткой, но не трите, так как это только усугубит ситуацию, так как пятно проникнет глубже в ткань.
  • Шаг 2: Замачивание: Чтобы предотвратить появление пятен, как можно скорее замочите предмет одежды в холодной воде (особенно если это пятно крови!). Когда дело доходит до удаления пятен, обычно лучше всего использовать холодную воду и высококачественное моющее средство, такое как Ariel All-in-1 PODS, если вы не уверены в типе пятна. Однако для трудновыводимых жирных пятен вам понадобится теплая или горячая вода.
  • Шаг 3: Вымойте высококачественным моющим средством. Поместите высококачественное моющее средство, такое как Ariel All-in-1 PODS, на дно барабана и добавьте джемперы. Если вы не уверены в типе пятна, используйте холодную воду. Однако для трудноудаляемых жирных пятен вам понадобится теплая или горячая вода. Все еще не уверены? У нас есть подробное руководство по удалению пятен, охватывающее более 70 типов пятен!

Как часто нужно стирать джемпер

Поскольку ваше трикотажное изделие довольно деликатное, вы можете бояться его слишком часто стирать, но вы также не хотите надевать джемпер, который пахнет. Вы можете спросить себя: «Как часто нужно стирать джемпер?»

Хорошей новостью является то, что вам не нужно стирать джемперы каждый раз, когда вы их надеваете, особенно если они не пачкаются. Тем не менее, хорошее эмпирическое правило — не надевать джемпер более пяти раз подряд.

Если вам интересно, нужно ли вам стирать свитер, возможно, вам следует задать себе следующие вопросы:

  • Как долго ты его носил? Ты носил джемпер всего пару часов или целый день? Если вы носили джемпер недолго, скорее всего, его еще не нужно будет стирать.
  • Вы вспотели во время ношения? Пот может вызвать неприятный запах, поэтому, если вы вспотели в какую-либо одежду, вам нужно немедленно ее постирать.
  • Из какого материала сделан ваш джемпер? Такие материалы, как шерсть или хлопок, дольше остаются свежими, чем такие материалы, как кашемир.
  • На нем пятна или грязь? Если вы налили кофе на всю переднюю часть, вам не захочется просто убрать джемпер обратно в шкаф. Немедленно обработайте пятно и поместите его в стирку.

Как уменьшить усадку джемпера

Вы слышали городские легенды: вы кладете джемпер в стиральную машину, и он сжимается до размера, который может носить только кукла. Может быть, усадка не такая уж экстремальная, но иногда случаются небольшие неприятности, особенно когда вы сушите джемперы в стиральной машине. Но прежде чем паниковать, вы можете выполнить следующие шаги, чтобы спасти севший джемпер:

  • Растягиваться во влажном состоянии. Когда джемпер еще влажный, разложите его на полотенце на полу или столешнице и начинайте растягивать джемпер снизу вверх.
  • Стяните края. После того, как вы сделали все вышеперечисленное, осторожно потяните джемпер вдоль края, по бокам и вокруг плеч, чтобы расширить вязание и побудить джемпер снова растянуться.

Маловероятно, что вы сможете вернуть перемычку точно в прежний размер, но вы все равно можете сохранить перемычку и устранить большую часть повреждений, если не торопитесь.

Чтобы ваш джемпер выглядел чистым и новым, нужно немного заботиться о нем, даже если вам нужно стирать его в машине. Использование более низкой температуры и щадящих циклов стирки может помочь сохранить ваши джемперы здоровыми и счастливыми, и даже если они сядут, вы все равно сможете их спасти.

Добавить комментарий

Ваш адрес email не будет опубликован.
