Транзистор c2335 параметры: Транзистор C2335: характеристики (параметры), цоколевка, аналоги

Содержание

Транзистор C2335: характеристики (параметры), цоколевка, аналоги

C2335 — кремниевый, со структурой NPN, эпитаксиальный транзистор для высокоскоростных и высоковольтных переключений, общепромышленного применения. Конструктивное исполнение TO-220.

Основная информация предоставлена для KSC2335. В таблице «модификации и группы» расмотрены и другие маркировки транзистора и их отличия между собой.

Содержание

  1. Корпус и цоколевка
  2. Предназначение
  3. Характерные особенности
  4. Электрические характеристики
  5. Временные параметры
  6. Модификации и группы транзистора 2335
  7. Аналоги
  8. Отечественное производство
  9. Зарубежное производство
  10. Графические иллюстрации характеристик

Корпус и цоколевка

Предназначение

Силовой транзистор в штампованном корпусе разработан для применения в качестве ведущего элемента в релейных регуляторах, преобразователях напряжения, инверторах, преобразователях частоты, высокочастотных усилителях мощности.

Характерные особенности

  • Низкое напряжение насыщения коллектор-эмиттер: UCE(sat) ≤ 1 В при IC = 3 А.
  • Высокая скорость переключений: время спадания импульса tf ≤ 1 мкс при IC = 3 А.
  • Расширенная область безопасной работы транзистора при обратном смещении в цепи управления (базы): UCEX (sus)1 ≥ 450 В IC = 3 А.
ХарактеристикаОбозначениеВеличина
Напряжение коллектор – база транзистора, ВVCBO500
Напряжение коллектор – эмиттер транзистора, ВVCEO400
Напряжение эмиттер – база транзистора, ВVEBO7
Ток коллектора постоянный, АIC7
Ток коллектора импульсный, АICP ٭15
Ток базы постоянный, АIB3,5
Рассеиваемая мощность (Ta = 25°C), ВтPC1,5
Рассеиваемая мощность (Tc = 25°C), ВтPC40
Предельная температура полупроводниковой структуры, °СTj150
Диапазон температур при хранении и эксплуатации, С° Tstg-55…+150

٭ — измерено при длительности импульса тока 300 мкс и скважности 10%.

Электрические характеристики

ХарактеристикаОбозначениеПараметры при измеренияхЗначения
Рабочее напряжение коллектор-эмиттер, ВUCEO(sus)IC = 3 А, IB1 = 0,6 А, L = 1 мгн≥ 400
Рабочее напряжение коллектор-эмиттер, ВUCEX(sus)1IC = 3,0 А, IB1 = 0,6 А, IB2 = — 0,6 А, UBE(off) = — 5 В, L = 1 мкгн, с ограни-чением напряжения.≥ 450
Рабочее напряжение коллектор-эмиттер, ВUCEX(sus)2IC = 6,0 А, IB1 = 2,0 А, IB2 = — 0,6 А, UBE(off) = — 5В, L = 1 мкгн, с ограни-чением напряжения.≥ 400
Ток коллектора выключения, мкАICBOUCB = 400 В, IE = 0≤ 10
Ток коллектора выключения, мАICERUCE = 400 В, RBE = 51 Ом, Tc = 125°C≤ 1
Ток коллектора выключения, мкАICEX1UCE = 400 В, UBE(off) = — 1,5В≤ 10
Ток коллектора выключения, мАICEX2UCE = 400 В, UBE(off) = — 1,5 В, Tc = 125°C≤ 1
Ток эмиттера выключения, мкА IEBOUEB = 5,0 В, IC = 0≤ 10
Напряжение насыщения коллектор-эмиттер, В UCE(sat) ٭IC = 3,0 А, IB = 0,6 А≤ 1,0
Напряжение насыщения база-эмиттер, В UBE(sat) ٭IC = 3,0 А, IB = 0,6 А≤ 1,2
Статический коэффициент усиления по току hFE (1) ٭ UCE = 5,0 В, IC = 0,1 А20…. 80
hFE (2) ٭UCE = 5,0 В, IC = 1,0 А20….80
hFE (3) ٭UCE = 5,0 В, IC = 3,0 А≥ 10
Временные параметры транзистора, см. схему измерений
Время включения транзистора, мксtonUCC = 150 В, IC = 3,0 А, IB1 = 0,6 А,
IB2 = — 0,6 А, RL = 50 Ом.
≤ 1,0
Время сохранения импульса, мксtstg≤ 2,5
Время спадания импульса, мксtf≤ 1,0

٭ — измерено при длительности импульса тока 350 мкс и скважности 2%.

Примечание: данные в таблицах действительны при температуре среды Ta=25°C.

Производитель разделяет транзисторы по величине параметра hFE2 на группы R, O, Y в пределах указанного диапазона.

КлассификацияROY
hFE220….4030….6040….80

Временные параметры

По предназначению, основной режим работы транзистора C2335 – ключевой, с глубоким насыщением и частыми переключениями. Тепловые потери транзистора, работающего в ключевом режиме, во многом определяются потерями на коммутационных интервалах, когда транзистор переходит из проводящего состояния в непроводящее и наоборот. Поэтому все производители таких изделий придают большое значение временным параметрам и приводят их значения в информационных материалах.

Пример схемы измерения временных параметров транзистора.

Временные параметры:

  • ton – время включения;
  • tstg – время сохранения импульса тока;
  • tf – время спадания импульса тока.

Импульсы напряжения UIN длительностью PW = 50 мкс поступают на вход схемы со скважностью ≤ 2%.

  • UCC – напряжение питания.
  • RL – сопротивление нагрузки.
  • IC – ток коллектора.
  • IB1 и IB2 – токи базы в разные периоды времени.
  • UBB = — 5 В – напряжение смещения транзистора.

“Base current waveform” – диаграмма тока базы во времени.

“Collector current waveform” – диаграмма тока коллектора во времени.

Модификации и группы транзистора 2335

ТипPCUCBUCEUBEICTJhFEГруппы по hFEВременные параметры Корпус
KSC2335 405004007715010…80R, O, Yton ˂ 1 мкс
tstg ˂ 2,5 мкс
tf ˂ 1 мкс
TO-220
2SC2335F405004007715010…80ton ˂ 1 мкс
tstg ˂ 2,5 мкс
tf ˂ 1 мкс
TO-220F
2SD23351001500600571504…30tf ˂ 1 мксTO-3PML
CSC2335405004007715020…80R, O, Yton ˂ 1 мкс
tstg ˂ 2,5 мкс
tf ˂ 1 мкс
TO-220
2SC2335405004007715010…80M, L, KTO-220AB

Аналоги

Для замены могут подойти транзисторы кремниевые, со структурой NPN, эпитаксиально-планарные, используемые в импульсных источниках питания, пускорегулирующих устройствах, преобразователях, стабилизаторах.

Отечественное производство

ТипPCUCBUCEUBEICTJfThFEВременные параметры Корпус
KSC2335405004007715010…80ton ˂ 1 мкс
tstg ˂ 2,5 мкс
tf ˂ 1 мкс
TO-220
КТ840А6090040056150810…60ton ˂ 0,2 мкс
tstg ˂ 3,5 мкс
tf ˂ 0,6 мкс
TO-3
КТ841А506004005101501010ton = 0,08 мкс
tstg = 0,8 мкс
tf = 0,5 мкс
TO-3
2Т842А50300300551502015ton = 0,12 мкс
tstg = 0,8 мкс
tf = 0,13 мкс
TO-3
КТ847А125650815150˃ 15˃ 8tstg = 3,0 мкс
tf = 1,5 мкс
TO-3
КТ858А6040040067150˃ 10tstg ˂ 2,5 мкс
tf ˂ 0,75 мкс
TO-220
2Т862506004005101502012…50ton ˂ 0,4 мкс
tstg ˂ 1,0 мкс
tf ˂ 0,25 мкс
TO-3
КТ812А5040040078150˃ 3tf = 0,2…1,3 мксTO-3
КТ8126А18070040098150˃ 48…40 ton = 1,6 мкс
tstg = 3,0 мкс
tf = 0,7 мкс
TO-220
КТ8164А7570040094150˃ 410…60ton = 0,8 мкс
tstg = 0,9 мкс
tf = 4,0 мкс
TO-220

Зарубежное производство

ТипPCUCBUCEUBEICTJhFE Корпус
KSC2335405004007715010…80TO-220
KSC2334401501007715020…240TO-220C
2SC25025050040078150˃ 15TO-220
TT21945050040071215020TO-220
WBP3308459005007715020TO-220
2SC3038405004007715050TO-220
2SC3039505004007715030TO-220
2SC317040500715025TO-220
2SC362640400855TO-220
2SC40556060045078180100TO-220
2SC4106 M/N505004007717560TO-220
2SC4107 M/N6050040071015020/60TO-220
2SC4274405004001015040TO-220
2SC4458 L409005009815025TO-220F
2SC4559405004007175150TO-220
2SD1162405001010150400TO-220
2SD1349505007150150TO-220
2SD1533455007150800TO-220
2SD1710A509005009815025TO-220
3DK3039505004007717525TO-220, TO-276AB
MJ10012T6560040015200200TO-220

Примечание: данные в таблицах взяты из даташип-производителя.

Графические иллюстрации характеристик

Рис. 1. Внешняя характеристика транзистора в схеме с общим эмиттером. Зависимость коллекторной нагрузки IC от напряжения коллектор-эмиттер UCE при различных токах (управления) базы IB.

Рис. 2. Зависимость статического коэффициента усиления по току от коллекторной нагрузки IC.

Зависимость снята при импульсном напряжении коллектор-эмиттер UCE = 5 В.

Рис. 3. Зависимости напряжений насыщения коллектор-эмиттер UCE(sat) и эмиттер-база UBE(sat) от величины коллекторной нагрузки IC.

Зависимость снята при соотношении амплитуд импульсов токов коллектора и базы IC/IB = 5.

Рис. 4. Снижение предельной токовой нагрузки IC в области безопасной работы транзистора при увеличении температуры корпуса прибора TC.

Кривая «Dissipation Limited» — снижение токовой нагрузки в результате общего перегрева п/п структуры.

Кривая «S/b Limited» — снижение токовой нагрузки для исключения вторичного пробоя п/п структуры локально, в местах повышенной плотности тока.

Определение теплового режима транзистора во многом сводится к определению рассеиваемой мощности и соотнесению её с областью безопасной работы транзистора (ОБР). Для транзистора, работающего в ключевом режиме, приходится учитывать потери на коммутационных интервалах, а также ряд особенностей, определяемых реактивными свойствами коллекторной цепи и источника питания.

Рис. 5. Область безопасной работы транзистора, определена при температуре среды Ta = 25°С при нагрузке транзистора одиночными импульсами (Single Pulse) различной длительности: PW = 10 мкс; 50 мкс; 100 мс; 300 мкс; 1,0 мс; 10 мс; 100 мс.

Выделяются 4 участка ограничивающих линий предельного тока коллектора:

  1. горизонтальный – предельный ток транзистора, определяющий устойчивость паяных соединений. При возрастании температуры корпуса вводится поправка согласно графику Рис. 4;
  2. участок «Dissipation Limited» – предельный ток, ограничивающий общий нагрев п/п структуры;
  3. участок «S/b Limited» — ограничение тока исходя из недопущения вторичного пробоя п/п структуры;
  4. вертикальный участок – предельное напряжение коллектор-эмиттер, не приводящее к лавинному пробою п/п структуры.

Характеристики ОБР по Рис. 5 подходят для анализа безопасной работы транзистора при резистивном или емкостном характере нагрузки, а также при любой нагрузке на интервале проводимости (ton). См. диаграмму тока коллектора в импульсном режиме выше.

В схеме с индуктивной нагрузкой на коммутационном интервале (tstg + tf), при восстановлении непроводящего состояния, возникающие на транзисторе пиковые перенапряжения могут превышать критические значения и вызвать пробой п/п структуры. Для уменьшения перенапряжений вводятся ограничители напряжения: снабберные RC-цепи, активные ограничители и т. п. Для уменьшения потерь (уменьшения длительности коммутационного интервала) в цепь управления (базы) транзистора вводится отрицательное напряжение смещения.

Увеличение напряжений при вводе отрицательного смещения и ограничение коллекторного тока отражаются на конфигурации ОБР. Такая ОБР является неотъемлемой характеристикой работы транзистора в переключающем режиме с индуктивной нагрузкой.

Рис. 6. Область безопасной работы с обратным смещением. Характеристика снята при условии Tc ≤ 100°C.

Увеличение UCEX(sus) при значительном ограничении тока коллектора – результат ввода ограничителей коммутационных перенапряжений до уровня 450 В.

Условиями безопасной (корректной) работы транзистора в ключевом режиме является выполнение следующих условий:

  • непревышение температурных ограничений по структуре в целом;
  • токи и напряжения на интервале включения (ton) не превышают ограничений ОБР;
  • токи и напряжения на интервале выключения (tstg + tf) не превышают ограничений ОБР с обратным смещением.

Транзистор C2335: Характеристики, аналоги и datasheet

По своим техническим характеристикам C2335 может применяться в высоковольтных коммутационных сетях, в которых требуется высокая скорость переключения, например, импульсных регуляторах, инверторах, высокочастотных усилителях мощности и преобразователях постоянного тока (DC-DC). C2335 – это мощный кремниевый биполярный транзистор. Имеет структуру n-p-n.

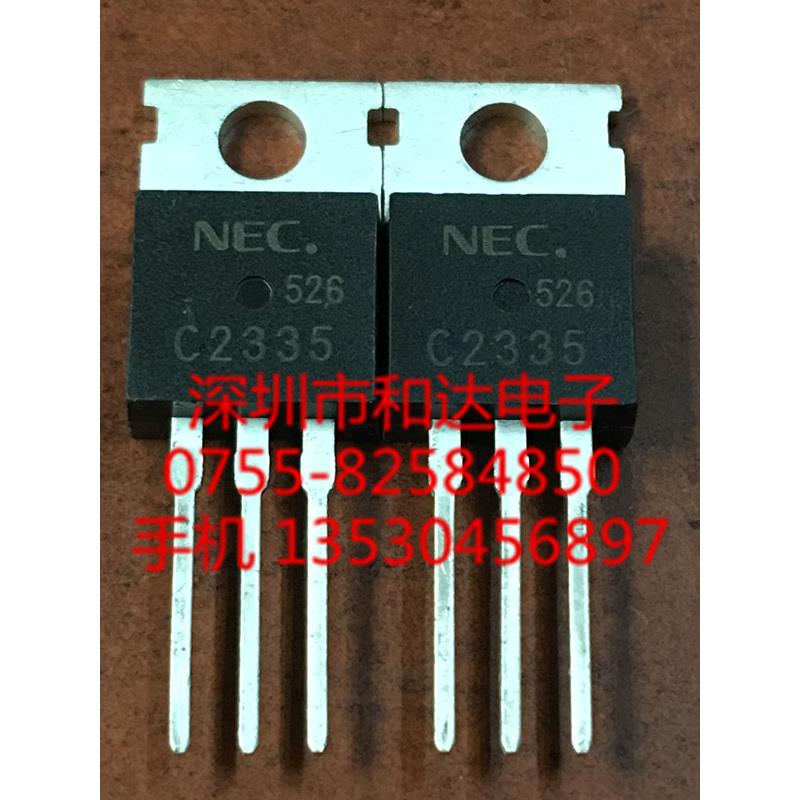

Цоколевка

C2335 изготавливают в корпусе ТО-220, который обычно используют для упаковки устройств мощность не выше 50 Вт. Выводы расположены в следующем порядке (если установить устройство так, чтобы надпись была расположена спереди, а ножки смотрели вниз): слева база, в середине коллектор, а справа эмиттер. При маркировке данного устройства производители часто упускают первую цифру и букву «2S» и наносят только следующее обозначение: «C2335» Наглядно это можно увидеть на рисунке.

Технические характеристики

Рассмотрение начнём с предельно допустимых параметров. Именно на них нужно обращать внимание в первую очередь при подборе транзистора на замену или конструировании новых устройств. Их тестирование происходит при температуре +25°С.

Максимальные характеристики C2335:

  • напряжение К — Б (эмиттер открыт) VCBO (Uкб max) – 500 В;
  • напряжение К – Э (база открыта) VCEO (Uкэ max) –400 В;
  • напряжение Э — Б (коллектор открыт) VEBO (Uэб max) – 7 В;
  • ток коллектора IC (Iк max) –7 А;
  • импульсный ток коллектора I (IK max) – 15 А;
  • ток через базу IВ (IБ max) – 5 А;
  • максимальная мощность на коллекторе Р
    С
    к max) – 40 Вт;
  • термическое сопротивление кристалл-корпус Rth j-C – 3,125 °С/Вт;
  • т-ра кристалла – 150ОС;
  • диапазон температур Tstg – 55 … 150ОС.

Теперь рассмотрим электрические. На них также стоит обращать внимание, так как от них зависят возможности транзистора и сфера его применения. Они также измерялись при температуре +25°С, остальные параметры тестирования можно найти в колонке «Режимы измерения», следующей таблицы.

Электрические характеристики транзистора C2335 (при Т = +25 оC)
Параметры Режимы измерения Обозн. min typ
max Ед. изм
Поддерживающее напряжение К — Э IC=3 A, IB= 0,6 A,

L=1 мГн

V(BR)CEО 400 В
Напряжение насыщения К — Э IC= 3 A; IB= 0.6 A VCE(sat) 1 В
Напряжение насыщения Б — Э IC= 3 A; IB= 0. 6 A VВE(sat) 1,2 В
Обратный ток коллектора V= 400 В, IЕ = 0 ICВO 10 мкА
Обратный ток эмиттера VЕВ= 5 В, IС = 0 IEBO
10 мкА
Обратный ток эмиттера VСВ= 400 В, VВE(off)= -1,5В ICEX 10 мА
VСВ= 400 В, VВE(off)= -1,5 В, TC = 125°C, 5 мкА
Статический коэффициент передачи тока IC = 0.1 A; VCE= 5В hFE1 20 80
IC = 1 A; VCE= 5В hFE2 20 80
IC = 3 A VCE= 5В hFE3 10
Граничная частота коэффициента передачи тока VCE=5В, IC= 10 мA, fT 20 МГц
Время включения IC=3A, VCC=150В,RL = 50 Ом IB1= IB2=600мA; ton 1 мс
Время удержания tstg 2,5 мс
Время выключения tf 1 мс

Для мощных транзисторов, которые могут греться важно знать термические величины. Для 2SC2335 термическое сопротивление кристалл-корпус Rth j-C = 3,125 °С/Вт.

Также данные изделия делятся на три группы, в зависимости от значения к-та, усиления:

  • M от 20 до 40;
  • L от 30 до 60;
  • K от 40 до 8

Аналоги

Перечислим основные аналоги C2335:

  • 2SC4242;
  • 2SD362;
  • BU406;
  • BU407;
  • BUV46;
  • MJE13007;
  • MJE13009;
  • SD362.

Отечественная промышленность похожих по параметрам транзисторов не производит.

Производители

Основными изготовителями C2335 (datasheet можно скачать кликнув на название) являются следующие фирмы:

  • Foshan Blue Rocket Electronics;
  • Mospec Semiconductor;
  • NEC;
  • New Jersey Semi-Conductor Products;
  • Quanzhou Jinmei Electronic;
  • Renesas Technology;
  • SavantIC Semiconductor.

В отечественных магазинах можно купить этот транзистор, изготовленный компанией Inchange Semiconductor.

характеристики, фото и отзывы покупателей

566.56 ₽

Товар сейчас не доступен, посмотрите похожие

Перейти в магазин

Товар больше не продаётся, посмотрите похожие

Ссылка скопирована, поделитесь ею

Или отправьте через соцсети

Данный товар сейчас не доступен, но есть аналогичные и похожие

Цена снизилась на 3.47 ₽

Дешевле средней, незначительно

-0.6

%

Надёжность продавца – 29%

Не рекомендуется покупать, Shop719408 Store

  • На площадке более 9 лет
  • Высокий общий рейтинг (1150)
  • Покупатели недовольны общением
  • Товары не соответствуют описанию
  • Медленно отправляет товары
  • Недовольных покупателей не обнаружено за последние 3 месяца

Цены у других продавцов от 103.

45 ₽

103.45 ₽

10 шт. транзистор питания C2335 TO220 2SC2335 TO-220 для переключения питания 500V7A

0оценок

0заказов

Надежность – 85%

Продавец SISJQRR Global Store

В магазинПерейти в магазин

103.45 ₽

10 шт. транзистор питания C2335 TO220 2SC2335 TO-220 для переключения питания 500V7A

0оценок

0заказов

Надежность – 89%

Продавец AGUHAJSU Global purchase Store

В магазинПерейти в магазин

Найдено 47 похожих товаров

224.96 ₽

10 шт. mje13009-2 j13009-2 13009 высокое мощность коммутационного транзистора к-220 новый и оригинальный

1

3

Надёжность продавца 72%

93.04 ₽

10 шт./лот mje13009 e13009-2 13009 e13009 to-220 высокое напряжение быстрая коммутация npn транзистор

0

0

Надёжность продавца 89%

-0. 7

%

92.34 ₽

100 шт к-220 пластиковые изоляционные мойки транзистора и к-220 силиконовые прокладки изолятор набор

0

0

Надёжность продавца 68%

49.30 ₽

100 шт к-220 пластиковые изоляционные мойки транзистора и к-220 силиконовые прокладки изолятор набор

0

1

Надёжность продавца 85%

9 954 – 11 081 ₽

1000 вт высокое качество переключения питания ac-dc ток и напряжение регулируемый 0-250 в 4a 0-300 в 3.5a

0

0

Надёжность продавца 89%

-3

%

159.00 ₽

Высоковольтный транзистор npn d13009k to-220 с быстрым переключением.

0

0

Надёжность продавца 100%

-1

%

445. 75 ₽

50 шт. алюминиевый к-220 радиатор к 220 радиатор транзистора to220 охладитель охлаждения 15*10*20 мм с 2pin

2

1

Надёжность продавца 100%

2 454 ₽

480 вт 2.2a 0-220 в регулируемый импульсный источник питания hjs-480-0-220 постоянного тока напряжение регулируется smps с цифровым дисплеем 110/220в переменного тока

0

4

Надёжность продавца 66%

84.01 ₽

10 шт. бесплатная доставка алюминиевый к-220 радиатор к 220 радиатор транзистора to220 охладитель охлаждения 15*10*20 мм с 2pin

3

13

Надёжность продавца 100%

-2

%

81.93 ₽

5 шт. бесплатная доставка алюминиевый к-220 радиатор к 220 радиатор транзистора to220 охладитель охлаждения 25*23*16 мм с 2pin

2

3

Надёжность продавца 100%

-3

%

13 588 ₽

Высокое напряжение dc 220 выход 2500 вт высокая мощность импульсный источник питания s-2500-220v11a инвертор напряжение регулируемый источник питания

0

0

Надёжность продавца 72%

1 171 – 1 365 ₽

Ac 220 v компактный скорость температура свет напряжение adjuatable диммер nht-4000w переменной напряжение контроллер scr напряжение регулятор

2

7

Надёжность продавца 89%

266. 62 ₽

Модуль переключения низкого напряжения mosfet модуль переключателя 3v 5v низкое управление высокое напряжение 12v 24v 36v полевой эффект транзисторный модуль

1

1

Надёжность продавца 89%

-1

%

13 515 – 15 934 ₽

Импульсный источник питания 2000 вт, 24 в, 83 а, регулируемое выходное напряжение 0-24 в постоянного тока, 0-83 а, вход переменного/постоянного тока 110/220/380 в переменного тока

0

0

Надёжность продавца 89%

Неполные данные

159.00 ₽

4000w 0-220v ac scr электрический напряжение регулятор двигателя скорость контроллер диммеры затемнения скорость с температура страхования

0

0

Надёжность продавца 0%

-4

%

13 053 ₽

Вход переменного тока 2000 в/110 в на выход постоянного тока 0-80 в 0-25 а и напряжение, регулируемый импульсный источник питания, 220 вт

0

0

Надёжность продавца 100%

82. 62 ₽

Мощный транзистор npn mje13009, fjp13009, j13009, с высоким напряжением от 13009 до-220, с быстрой коммутацией

190

419

Надёжность продавца 100%

-3

%

71.51 ₽

10 шт./лот mje13009 e13009-2 13009 e13009 to-220 высоковольтный транзистор npn с быстрой переключением

0

0

Надёжность продавца 100%

-2

%

Неполные данные

128.45 ₽

10 шт., высоковольтный транзистор npn st13007d to-220 st13007a to220 st13007 13007d 13007a

0

0

Надёжность продавца 0%

84.01 ₽

Diymore 10 шт./лот микросхемы ic l7905cv l7905 7905 3-контактный регулятор напряжения транзистора ic до-220 5 в

0

0

Надёжность продавца 100%

3 151 ₽

Регулируемый импульсный источник питания, 0-220 в, 480 а, вт, двойной цифровой дисплей, hjs-480-0-220 dc в постоянного тока

0

0

Надёжность продавца 66%

-4

%

805. 40 ₽

Термальность устойчивость к напряжение pt100 до 0-10v 0-5v линейное преобразование pt100 модуль температурного датчика

1

1

Надёжность продавца 55%

-4

%

85.40 ₽

10 шт./лот mje13009 e13009-2 13009 e13009 to-220 высоковольтный быстрый переключатель npn транзистор, новый оригинальный

1

1

Надёжность продавца 89%

-4

%

Неполные данные

64.57 – 84.01 ₽

10 шт. регулятор напряжения транзистора l7805 l7806 l7808 l7809 l7810 l7812 l7815 l7818 l7824 lm317t l7805cv l7812cv to-220 триод

0

1

Надёжность продавца 0%

-0.3

%

15 105 – 17 281 ₽

Импульсный источник питания, 2000 вт, постоянный ток на выходе, 0-300 в, 400 в, 500 в, 600 в, регулируемый вход и напряжение, 110/ 220/ 380 в переменного тока

2

5

Надёжность продавца 89%

1 377 – 1 396 ₽

Светодиодный импульсный источник питания 220-12 в импульсный источник питания световая коробка dc напряжение драйвер регулятора 180 вт/200 вт

0

0

Надёжность продавца 100%

-4

%

28 432 ₽

3000 вт 0 ~ 36 в 0 ~ 83a напряжение и регулируемый ток импульсный источник питания 220 в, для промышленности, для лаборатории, источник питания

0

0

Надёжность продавца 83%

-0. 5

%

2 427 ₽

500 вт импульсный источник питания выход регулируемый 0 ~ 110vdc 4.5a ac к dc smps для электроники светодиодные ленты дисплей цифровое напряжение

0

2

Надёжность продавца 83%

-5

%

935.24 – 1 024 ₽

Sg-002 ручной небольшой напряжение генератор тока dc 0-10v 0-22ma ток напряжение сигнала производитель 4-разрядный высокое разрешение трубки

0

1

Надёжность продавца 55%

-2

%

86.09 ₽

10 шт., высоковольтный транзистор, 2sc5027, j5027, 3 а, 800 в до-220

1

2

Надёжность продавца 89%

4 103 ₽

Плата управления скоростью двигателя постоянного тока 0 — 350 в, 500 вт, высокая мощность, высокое напряжение, постоянный ток, регулируемый регулятор

0

1

Надёжность продавца 85%

-2

%

783. 19 ₽

Mvo-35-12 высокое качество ac к dc 12v постоянное напряжение 35w импульсный источник питания для светодиодов

0

0

Надёжность продавца 100%

-5

%

1 492 ₽

85-265vac 1 зона сенсорная панель 0/1-10 в диммер t18 высокое напряжение входной импульсный ток сенсорная панель настенное крепление 0-10 в выход сигнала

0

0

Надёжность продавца 100%

-4

%

899.14 ₽

Высокомощный радиатор транзистора, 20 шт., 47*17*30 to-220/pcb плата/усилитель мощности, радиатор, бесплатная доставка

0

0

Надёжность продавца 89%

Неполные данные

1 337 ₽

Sw-s11 путешествия адаптер импульсный трансформатор, новое профессиональное зарядное устройство преобразователь 220v до 110 в двойное напряжение до 220 конвертер

0

1

Надёжность продавца 0%

1 017 ₽

Давление передатчик напряжение тип воздуха аксессуары npt1/4 dc5v 0-1mpa 0-1mpa высокое качество

0

0

Надёжность продавца 100%

-4

%

20 677 – 32 074 ₽

110 набор шаговых двигателей 220 высокое напряжение 10 а упаковка 8 n12n16n

0

0

Надёжность продавца 66%

-35

%

77. 07 ₽

10 шт./лот, новинка, mje13007, e13007-2, высокое напряжение, выключатель питания, трубка to-220 8a700/400 в

0

0

Надёжность продавца 100%

2 109 – 2 254 ₽

Регулируемый импульсный источник питания постоянного тока ac110v/220v до 0-220v 2.2a 0-480w hjs-480-0-220 блок питания трансформатора 220v 480w

0

0

Надёжность продавца 66%

-9

%

3 079 – 3 348 ₽

Регулируемый напряжение и в настоящее время переключения питание 600w выход 0-12v 24v 36v 48в 60в 72в 80v переменного тока в постоянный dc2 импульсивный источник питания светодиодный

0

0

Надёжность продавца 89%

-2

%

13 726 ₽

Абсолютно новый цифровой kxn-1560d высокомощный импульсный источник питания постоянного тока, выходное напряжение 0-15 в, выходной ток 0-60 а

1

0

Надёжность продавца 89%

-1

%

5 811 ₽

Ps3005 цифровой регулируемый, портативный импульсный источник питания постоянного тока, 30 в, 5a, жк-дисплей входное напряжение: 220 в переменного тока выходное напряжение: 0 ~ 30 в

0

0

Надёжность продавца 89%

1 770 ₽

480 вт регулируемая dc мощность напряжение конвертер импульсный питание ac 110v-220v dc/dc 0-48v трансформатор, регулятор напряжения

0

0

Надёжность продавца 100%

74. 29 ₽

Высокое качество pwm 2000 вт моторный накопитель переменного тока скорость контроллер переменного тока, 50-220v 25a регулируемый скорость контроллер напряжение регулятор

0

0

Надёжность продавца 89%

-0.3

%

Неполные данные

21 240 ₽

1 шт. новый цифровой kxn-15100d мощный импульсный источник питания постоянного тока, 0-15 в напряжение на выходе, 0-100a ток на выходе

0

0

Надёжность продавца 0%

-59

%

170.80 ₽

Регулятор напряжения 4000 вт переменного тока, 0-220 в, гарантия температуры

0

0

Надёжность продавца 83%

-0.9

%

485. 32 ₽

20 шт./лот svd4n60f svf4n60f 4n60 высокого напряжения моп-транзисторов-220

0

0

Надёжность продавца 100%

0оценок

0заказов

Фото от покупателей пока нет

Транзисторы импортные — Радиодетали и электронные компоненты

8 (391) 265-75-93

Красноярск, пр.Красноярский рабочий, 93

Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

  • Радиодетали и электронные компоненты/
  • Прайс-лист
  • /Транзисторы импортные

от 19.01.2016

Наименование      Аналоги       Цена, руб
2N 1889 C 1008       10
2N 2221 C103       10
2N 2222A         10
2N 3055 KT819ГМ
2N 3723 C114       10
2N 5401         10
2N 7000         20
2N 7002         20

A114

      5
A473         15
A539 BC 556       5
A562         5
A564 BC557       5
A608         5
A614         15
A673 BC 636       5
A684
        10
A708         10
A719         5
A720 BC 640       5
A817A         5
A844 BC640       6
A854         5
A933         5
A934         10
A935 BC 640  A965     10
A940 B 861       20
A949         10
A952         5
A958         15
A965 A1013  A1275  B1212       10
A966 B562

10
A968         20
A984         10
A1011         20
A1012         15
A1013 A965  /A1275/BC640/          5
A1015         5
A1020 A1315  B892       10
A1046         20
A1091         5
A1102         35
A1104         30
A1106         25
A1133 A958       15
A1145         5
A1160         10
A 1162 ВС856 ВС857 А1311   5
A1175         5
A1186 А1264 A1263     50
A1208         5
A1213   SMD         20
A1232         40
A1244         15
A1262 B988       25
A1263 A1186       30
A1264         40
A1265         50
A1266         5
A1267         5
A1270         5
A1271         10
A1273 B892       10
A1275 А965 A1013     10
A1276         20
A1283         5
A1286         10
A1293         35
A1296         10
A1298         10
A1300         5
A1301         35
A1307 B1134       15
A1309         5
A1315 В734       15
A1317         5
A1318 BC556       5
A1321         10
A1329          30
A1359         15
A1371E A1091       15
A1376         15
A1380         30
A1381         30
A1386 А1186       100
A1428         15
A1443         25
A1471         40
A1488 В1565 B1366     30
A1490         30
A1512         12
A1524         15
A1535         25
A1615         20
A1624         5
A1625         10
A1626         15
A1658         15
A1659А         20
A1680         15
A1727         15
A1962         55

B546         15
B561         10
B562 A966       10
B564         10
B595         10
B601 BD650       15
B618         60
B686         15
B688 А1940 А1490     60
B698 В892       25
B716         10
B734         15
B764         20
B772 KT816       20
B774         20
B790         20
B794         15
B826         15
B834         15
B857         35
B861 А958 A940     15
B863         30
B885         15
B891         20
B892 А966/A1286/A1273/B562\       20
B893         20
B941         25
B985 B1117       20
B988 A1262       20
B1015         25
B1020         40
B1032         30
B1050         25
B1096         15
B1117 B985       10
B1134 A1307       30
B1135         15
B1185         15
B1187         15
B1202         15
B1212 А965 /A1275/A1013 /       15
B1237         5
B1238         10
B1240         25
B1242         35
B1243         15
B1273         15
B1318         30
B1326         10
B1330         10
B1340         25
B1342         30
B1357         15
B1366 A1488       25
B 1370         20
B1375         15
B1412         10
B1425         5
B1426         25
B1438         10
B1557         45
B1565 A1488       25
B1626         35
BAS 21LT1 SMD         5

BC 327-16         10
BC 337 D467 /D667/BC639/C1317/C2120       10
BC 338 D467 C1317 C2120   10
BC 368         10
BC 369 BC640 /BC636       10
BC 517 BC877       10
BC 546 ВС547 C3331 С1685 С3330 10
BC 547 BC546       10
BC 548 ВС640/C640/C103/C1684/C3311       10
ВС 556 A1318       10
BC 557         10
BC 558B А1309       10
BC 559B         10
BC 636 A940/A1270/BC369       10
BC 639 C2383/C2274/D667/BC337       10
BC 640 A1013/BC369       10
BC 817         10
ВС847         10
BC 856B         10
BC 857B         10
BC 877 BC517       20

BD 136         154
BD 137         20
BD 138         25
BD 139         30
BD 140         30
BD 241C         20
BD 236         10
BD 434         10
BD 435         40
BD 436         30
BD 650         80
BDX 53C         50
BDX 54C         60

BF 421         5
BF 459         10
BF 819         20
BF 871         10
BFR93A         20

BSN 254/RA         15

AC 03F   10A/ 600B     75
AC 05D   5A/ 400B     40
BT 131   1A/400B     20
BT 134   4A/ 600B       30
BT 136       800V\4A     35
BT 137   TC 106    500V\8A                    40
BT 138 TC 106    500V/12А     60
BT 139      MAC 15    600V\16A     70
BT 149          30
BT 151         70
BT 152         95
BT 169D         15

BTA-06   600V/0,6A     50
BTA-08   600V/0,8A     55
BTA 10   600V/10A     60
BTA 12    600V/12A     60
BTA 16   600V/16A     80
BTA 16   800V/16A     90
BTA 24   600B/24A     70
BTA 26   800V/26A     160
BTA 40   600V/40A     290
BTA 41   600V/40A     100
BTA 140   800V/25A     150

BTB 10   600V/10A     60
BTB 12   800V/12A     70
BTB 16   800V/16A     90
BTB 24   800V/24A     100
5P4M         40
MCR 100-8  МАС97А8       25
MAC 97 A6         25
MAC 97 A8         25

F 2D 40V/3A       35
FD 312S         90

BU 508A. АF D1432 D1548 D1941   60
BU 508DF    D1427 D1880   70
BU 807         15
ВU908 D1403 D1497     35

BU 1508AX         30
BU 1508DF         35
BU 1508DX         30

BU 2508AF BUh415/BUH515/D1547       35
BU 2508DF BUH515D       55
BU 2508DX         40

BU 2520AF D1548 C4747 C5299   30
BU 2520AX         25
BU 2520DF BUH515D D1881     40
BU 2520DW         30

BU 2522AF         40
BU 2525A         50
BU 2525AF C5148       25
BU 2722AF         50

BUH 315         30
BUH 515         60
BUH 515D         60
BUK 444         30
BUL 310         30
BUT 11AF BUT11AX/C2335/C3795/C3447/C5241/       25
BUT 12AF         30

BUX 87P         20

BUZ 90AF         30

C102         15
C103         10
C114         10
C144         10
C335         10
C536         10
C558         10
C640         10
C738         15
C 877         10
C930         10
C1006         20
C1008         10
C1096         10
C1162         10
C1173         15
C1213         10
C1226         20
C1317         5
C1318 BC639, C2002, C2274       5
C1342         5
C1384         5
C1393         5
C1398         15
C1413A         30
C1417         5
C1473         10
C1571 C2240       5
C1573         8
C1674Y           5
C1684         10
C1685         10
C1729         450
C1730 C1906       5
C1741         5
C1827         15
C1841         5
C1845         5
C1854R         5
C1881         15
C1906         5
C1907         5
C1921         5
C1923Y         5
C1959         15
C1970         40
C1973         15
C1983         30
C1984         15
C2000         5
C2001K         5
C2002         5
C2053         20
C2058         5
C2061         10
C2073         10
C2120         5
C2129         15
C2188         5
C2209         15
C2210         10
C2229         5
C2230         10
C2233         15
C2235         10
C2236 D468       10
C2240 C1006/C3198/C3199/C3200       5
C2258         5
C2274         10
C2308         10
C2316         10
C2328A         10
C2330         10
C2331         10
C2333         15
C2334         20
C2344         30
C2383         5
C2412   SMD         8
C2500         10
C2538         35
C2555         15
C2577         80
C2594         25
C2603         5
C2621         15
C2632         10
C2655         10
C2668         5
C2688         10
C2705         5
C2710         10
C2712   SMD         5
C2717         15
C2785         5
C2802         40
C2808         5
C2851         20
C2878         5
C2898         25
C2909         10
C2910         10
C2921         95
C2922         95
C2979         45
C2983         25
C3040 C2555       40
C 3042 C4138       65
C3074         20
C3089         40
C3148         5
C3152 C3678       15
C 3169         35
C3179         15
C3180         25
C3181 C4466       30
C3193Y         5
C3195Y         5
C3197         5
C3198         5
C3199         5
C3200         10
C3203         5
C3205 C3279       5
C3207         5
C3208         12
C3209         10
C3225 C3246       10
C3228 C2655       10
C3229         15
C3242         10
C3246         10
C3271         10
C3279         10
C3280         30
C3281 C5200 D2155     75
C3293         15
C3298         40
C3309         25
C3310         25
C3311         5
C3328 C3205/C2500/C1384/       15
C3330         5
C3331         10
C3355         10
C 3357  SMD         30
C3377   C1317       10
C3399         5
C3420         15
C3423         10
C3447         15
C3451         30
C3456         15
C3457         30
C3460         35
C3461         40
C3467 C2910/C2229/C2230/       5
C3468         10
C3482 D1399       30
C3486 D1497 D1403     30
C3503   C2621       15
C3504         15
C3519         90
C3549         30
C3552         70
C3559 C4804       75
C3568         25
C3576         10
C3597         40
C3616         15
C3680         30
C3686 D1432       30
C3688         75
C3729         30
C3746 D1913       30
C3752         25
C3788         5
C3789         5
C3795 C5241       25
C3811         5
C3854         30
C3855         30
C3856         50
C3868         30
C3883         45
C3884A         30
C3886A C3896       45
C3892A         50
C3895A BUh415 C5002     50
C3896 C5148 C5297     90
C3909         70
C3940         15
C3942 C4075       20
С3944         20
C3953         10
C3973A         25
C3987         20
C4004         25
C4040         15
C4046         10
C4048         10
C4075         15
C4107         15
C4111         120
C 4123         35
C4125 D1881       35
C4138 C3306 C5386 BUV48A       70
C4159         30
C4160         30
C4161         15
C4204  C3611 C3616 C3225 D1458 10
C4231         20
C4234 C3752       65
C4235         50
C4278         45
C4300         60
C4351         40
C4369         25
C4418 C4160       25
C4423         25
C4466         50
C4517 C4804  BUT11AF   C3559
C4581         50
C4582         60
C4604         15
C4664         25
C4742         55
C4747         80
C4762         55
C4767         15
C4769         30
C4804 C4517       35
C4833         35
C4834         30
C4916         25
C4923         40
C 4924         30
C4953         30
C4977         30
C5002         35
C5003         40
C 5027         20
C 5030         20
C5060         20
C5088  SMD         25
C5129 BU2520AF       55
С5148         60
C5149         50
C 5150         50
C5207A         35
C5241         30
C5248E         25
C5249         30
C5250         80
C5296         45
C5299         30
C5297         35
C5339         35
C5353         30
C 5586         90
C5609         20
C5686         80
C5802         35
C 5855         50
C8550 S8050       10
C9012 S9012       10
C9013 S9013       10
C9014 S9014       10

D362         12
D467 D1225       5
D468 C2236       5
D612K         10
D637R         5
D638-5         10
D667 C2383/D1292/BC537/BC337/       10
D734 D1616/D1665/       15
D756         15
D768         15
D772         15
D774         5
D789         15
D794         15
D820         25
D821         55
D871         30
D879         15
D882 KT 815       20
D965         10
D966         15
D992         10
D1010         10
D1062         25
D1063         20
D1065         45
D 1094         75
D1111         10
D1133         15
D1140         10
D1148         70
D1153 D1853       15
D1159         20
D1163         5
D1175 BU508D, DF       60
D1198         15
D1225 D467/C2001/C2120/       10
D1246         10
D1259         10
D1266         20
D1275         30
D1292         15
D1294         30
D1308         15
D1330         5
D1379         20
D1391         30
D1397         40
D1399         50
D1402         70
D1403         35
D1406 D2012       15
D1407         30
D1413         30
D1415         35
D1426         30
D1427         40
D1431         30
D1432         30
D1433         55
D1439         30
D1441         35
D1455         50
D1458         10
D1468         10
D1497 D1403 D1432     30
D1521         20
D1541         50
D1546 D1941       30
D1547         30
D1548         30
D1555 BU508D, DF   D1651   50
D1565         20
D1581         15
D1609         10
D1616 D774       10
D1632         55
D1638         30
D1640         25
D1641         40
D1647         60
D1649         30
D1650 D1846 D1876     30
D1651   BU508D, DF   D1555   35
D1652 D2125       40
D1658         15
D1667         20
D1669         35
D1681         15
D1710 BU508AF BU508A D2334   35
D1714         30
D1739         100
D1761         15
D1762         15
D1764         5
D1765         25
D1796 D1275       20
D1802         15
D1803 C3074       30
D1815S         15
D1825 D1275       15
D1828         20
D1843         20
D1846         35
D1853 D1153       15
D1856         20
D1858         10
D1859         5
D1864         5
D1876         30
D1879         50
D1880         30
D1881         45
D1883         35
D1889         30
D1911         50
D1913 D2012 D2137     15
D1929         15
D1941         30
D1944         15
D1958         55
D1959         60
D1991         15
D1992         15
D1994         15
D1996         15
D2008         50
D2010         5
D2012         15
D2024         25
D2025 D1415       30
D2041         50
D2058         20
D2066         50
D2088         15
D2089 D1876 D1650     35
D2092 C3852       40
D2096         5
D2125 D1879       40
D2132         10
D2136         25
D2137         25
D2155         40
D2165         35
D2166         15
D2231         30
D2251         30
D2253         35
D2331         35
D2335         30
D2340         40
D2374         15
D2375         15
D2389         50
D2398         50
D2399         20
D2454         50
D2493         30
D2495         70
D2544         35
D2549         35
D5071         45
D5080         35

IRF 95         25
IRF 510         55
IRF 520         50
IRF 530         60
IRF 540         60
IRF 610         50
IRF 620         65
IRF 630         50
IRF 640         60
IRF 710         50
IRF 730         50
IRF 740         60
IRF 744         60
IRF 820         85
IRF 822         50
IRF 830          55
IRF 832         50
IRF 840 K1693       70
IRF 3205         90
IRF 3710         100
IRF 4905         100
IRF 7307         50
IRF 7309         60
IRF 7319TR         60
IRF 9520N         90
IRF 9530         100
IRF9540         70
IRF 9620         70
IRF 9640         100

IRFU 220         70
IRFI 620         90

IRFP 064N   98A/55B
IRFP 150         150
IRFP 250N   30A/200B     150
IRFP 360         300
IRFP 460         200
IRFP 1016         80
IRFP 2907         230

IRF PС 50         250

IRF PF 50         200

IRF PG 50         230
IRFR 2905         90
IRFR 9024N         50

IRFG 4PC 50KD         280

IRFZ 44N IRFZ46N       50
IRFZ 46N         60
IRFZ 48         70

IRL 520         100
IRL 2505L, S         140
IRL 2703         130
IRL 2905         150
IRL 3705N         100
IRL 3713PBF         200
IRL 3803         150

IRLZ 24N         80
IRLZ 44N         100

IRLR 2705         70
IRLR 2905         60
IRLR 7821         90

2S J 306         25
2S J 6815         65
2S J  6820         70

K105         5
K117 K184       15
K152         10
K161         10
K246         20
K320         25
K336         12
K369         10
K386         65
K427         35
K430         8
K526         40
K537         35
K543 SMD         80
K583         25
K669         5
K727 K1340/K1357/K1461/K1537/       45
K735         30
K792 K904       30
K796         40
K812         50
K899         35
K903         35
K904         30
K951         50
K952         35
K955         50
K1016         55
K1023         60
K1082         55
K1094         30
K1101         40
K1102         30
K1113         30
K1118 K2388/K2545       30
K1119         80
K1162         50
K1198 K1459/K1611/K1834/       30
K1248         60
K1284         30
K1286         50
K1336         30
K1340         40
K1357 K727       45
K 1363         40
K1377         45
K1404 K1118       80
K1459         65
K1461 K727       30
K1462         35
K1463         30
K1487 K1488       30
K1488 K735       60
K1507         50
K1535         75
K1537         40
K1603         12
K1606         60
K1611 K951       55
K1637 K1118       25
K1692 K1794       50
K1693 IRF840       50
K1794 K1537       45
K1795         50
K1821         25
K1833         25
K1917         35
K1924         40
K1953         30
K2038         35
K2039         50
K2043         35
К2056         45
К2128         40
К2134         15
K2141         25
K2148         80
K2161         25
K2232         50
K2233         50
K2251         55
K2275         50
K2324         30
K2333         50
K2388         30
K2397         100
K 2500 IRFP 064       200
K2545 K1118       30
K2590         30
K2605         50
K2632         25
K2645         30
K2677         90
K2700         30
K2717         25
K2718         50
K2723         25
K2847         60
K3053         35
K3067         20

MJE 350         15
MJE 800         15
MJE 13001         20
MJE 13003         30
MJE 13005 4A —  700/400V       50
MJE 13007 8A —  700/400V       60
MJE 13009 12A —  700/400V       70
MN 650         100

MPSA 42         10
MPSA 92         10
ОN 4705         35

S 9014         10
S 9018         10
S 1854         20
S 8050 C8050       10
S 8550 C8550       10
TT 2140         100
ТТ 2206         130

TIP 29C         25
TIP 31C         30
TIP 32C         30
TIP 35C         90
TIP 36C         100
TIP 41C         55
TIP 42         45
TIP 102         80
TIP 106         80
TIP 107         80
TIP 120         80
TIP 122         40
TIP 132         80
TIP 142         100
TIP 147         100
TIP 2955         90


2 N 60 2A/600B       50

4 N 60 4A 600V       50
4 NК 80 4A 800V       70

5N60 5A 600V                            tеЕ 70

6N 60A         80
6N 80         90
6 N90       . 100

 7КМ16А         60
 7N 60         70
7N 80         100

 8N 60         100

9 NK 60         110

10NB37 LZ         250
10N60         130
10N60    в корпусе  ТО220         130

11 P06         80
11 NK 100         150

20 NE 06         80
20 N 60         200
25N 120 25A/1200B       300

 30 N60         380

40N60         250

 50N 06 50A 60V       70
50N 60 50A 600V       400

 60N 06 60A 60V       80
60 N 60         350

 70N 06 70A 60V       90

75N06 75A 60V       100

80N60 80A 600V       300
 85N06 85A  60V       100

10шт 2sc5027 c5027 to220 to-220 транзистор 2sc2312 2sc2335 c2312 c2335 купи ~ Активни Съставки

  • Описание на продукта
  • Материалите на продукта
  • Коментари

16068

Sku: w146202

Технически характеристики
  • търговска марка — HJXRHGAL
  • Пакет — ДО-220
  • подаване на напрежение — Международен стандарт
  • Тип — Регулатор На Напрежение
  • номер на модела — 2SC5027
  • Състояние — Ново
  • Работна температура — Международен стандарт
  • Произход — CN(Произход)
  • Мощност На Разсейване — Международен стандарт
  • Приложение — Международен стандарт

Тагове: транзистор ttc 5200, чип irf740, led e227809, черно винт m2x3 мм, вход за транзистор n p-канал, реле igbt din, топ camiseta v топ, оригинален транзистор toshiba, бърз МОП-транзистори, транзистор fg.

Ново

8.85лв.

10280 литиева батерия 10280 250 mah 3,7 В лазерна показалка bluetooth диктофон автомобили с дистанционно управление на малко фенерче

И двете, моля, обърнете внимание, че заглавието този списък, съдържащ различни модели, предназначени за това, за да ви предложим повече възможности.Моля, изберете желания модел, оставете съобщение,

Добави в количката

Ново

2.83лв.

10шт Конектор PLCC32-SMD , адаптер конектор PLCC32 , 32-контактен Датчик PLCC В наличност

(5. 00)

Добави в количката

Разпродажба

15.66лв. 14.88лв.

42HB34F08AB 42HB34F08B стъпков двигател-3D принтер специален модул стъпков мотор с шариковым винт

Марка: Модел: 42BYGH / HMB Номинална мощност: 200 (W) Вид на продукта: 2-фазно хибриден стъпков двигател Номинално напрежение: 220 (В) Номинален ток: 1,7 (А) Номинална скорост: 0-900 (об / мин) Номинален

Добави в количката

Ново

2.21лв.

CJMCU-1051 TJA1051 Висока Скорост на Ниска Консумация на енергия И МОЖЕ Модул Радиоприемник 3 ~ 5 В Замяна на TJA1050 За Arduino

Добави в количката

Ново

2. 37лв.

10 Uds регулатор на напрежение положителен транзистор triodo SOT-89 CJ78L05 CJ78L06 CJ78L08 CJ78L12 CJ78L15 CJ79L05 5 В CJ79L06 6 В IC

(5.00)

за нас ние обещаваме: ? * Ние произвеждаме само най-добрите потребителски стоки и гарантираме най-доброто качество. * Бърза и точна доставка на продуктите на нашите клиенти по целия свят Политика

Добави в количката

Ново

0.32лв.

1 бр./лот K2000G DO-15 K2000 В наличност

малка печалба, но бърз оборот гарантирано качество, Ако имате нужда от повече, моля свържете се с нас, ние скорректируем цена, за да ви служи по-добре Съвети купувачи 1: Първо се уверете, че вашият

Добави в количката

Ново

1. 33лв.

1 бр./лот RT8253AH RT8253 СОП-8 В наличност

можете да поръчате директно плащане 1: преди да си купите, моля, выровняйте модел, тъй като модела повече, компанията ще ви предостави качествени услуги. 2: сфотографированный, моля платите възможно

Добави в количката

Разпродажба

0.41лв. 0.37лв.

WIFI 2.4 G 3dbi ПЕЧАТНА платка Антена IPX IPEX WLAN Лаптоп, Bluetooth модул Zigbee SIM900 SIM800L SIM868 SIM800H SIM800C

началото крайната антена FPCB и висока чувствителност с висок коефициент на усилване и ненасочена вградена антена и антена интерфейс IPEX Описание на параметъра на продукта Име на продукта: Печатна

Добави в количката

Разпродажба

7. 93лв. 6.18лв.

8 м/лот Свиване тръба 1 мм 2 мм 3 мм 4 мм и 5 мм, 6 мм, 7 мм, 8 мм Свиване Тръба Свиване Опаковка Ръкав Комплект топ Електронен

Нови постъпления Внимавайте за магазина, за да получите купони за фенове и изключителни отстъпки за фенове! Можете да кликнете тук По-долу са най-продаваните стоки за навигация за закупуване

Добави в количката

Ново

9.74лв.

10 бр./лот Нов TJA1054 TJA1054T TJA1054AT TJA1054A СОП-14 Автоматична такса PC срив чип радиоприемник CAN

(5.00)

Ако се нуждаете от повече подробности, моля, натиснете и изпратете поръчката. Ако имате нужда от повече количества,моля свържете се с нас.Ако се интересуваме от цената,ако някои детайли не може да се

Добави в количката

Ново

3.54лв.

88E6063-RCJ 88E6063-RCJ1 7-портов Fast Ethernet комутатор с 802.1 в

За НАС Ние обещаваме: 1.За производство само на най-добрите потребителски стоки и да осигури възможно най-високото качество. 2:Доставляйте стоки на нашите клиенти по целия свят със скорост и точност

Добави в количката

Ново

4. 32лв.

10 бр./лот е Съвсем Нов и Оригинален Xl6001e1 Led Драйвер за Постоянен Ток Оригинален Xl6001

Добави в количката

Разпродажба

1.75лв. 1.58лв.

Модул Сензор за осветеност TEMT6000 LilyPad Добро Качество За arduino Сам Kit

(5.00)

Модул Сензор за осветеност TEMT6000 LilyPad Добро Качество За arduino Сам Kit край

Добави в количката

Ново

1. 10лв.

SG6848TZ LM2731XMFX PT4205 PT4205TE89E AP7361-33E-13 AT5208-3,3 KER SY8120B1ABC MP2225GJ-Z G5244T11U MMQA6V8T1G NDT014L

Всички продукти са в наличност, моля, обърнете внимание, за да изберете най-подходящия продукт, Купете си няколко модела, моля, използвайте кошница за пазаруване, обикновено обработка на поръчката

Добави в количката

Ново

46.08лв.

10 БР./ЛОТ LC7881M LC7881 СОП

LC7881M LC7881 СОП

Добави в количката

Ново

2. 39лв.

10 бр./лот FDC658AP FDC658 SOT-23-6 В наличност

(5.00)

малка печалба, но бърз оборот гарантирано качество, Ако имате нужда от повече, моля свържете се с нас, ние скорректируем цена, за да ви служи по-добре Съвети купувачи 1: Първо се уверете, че вашият

Добави в количката

Ново

2.66лв.

1 бр./лот STM32F030F4P6TR STM32F030F4P6 32F030F4P6 TSSOP-20 В наличност

малка печалба, но бърз оборот гарантирано качество, Ако имате нужда от повече, моля свържете се с нас, ние скорректируем цена, за да ви служи по-добре Съвети купувачи 1: Първо се уверете, че вашият

Добави в количката

Ново

15. 00лв.

10 бр./лот CA3080E CA3080 DIP-8 В наличност

малка печалба, но бърз оборот гарантирано качество, Ако имате нужда от повече, моля свържете се с нас, ние скорректируем цена, за да ви служи по-добре Съвети купувачи 1: Първо се уверете, че вашият

Добави в количката

Разпродажба

5.49лв. 4.23лв.

10 БР. MC33269DT-5,0 Г MC33269DT-5,0 MC33269DT 33269DT 33269DT MC3326 269-5 Г ДО-252 IC-Доброто качество

Добре дошли в компания YT Electronics components co.,оод Гаранция 1. гаранция-90 дни. . 2.- Ако стоката е дефектна при получаване, той трябва да бъде в рамките на 7 дни от датата на получаване за обмен на нова

Добави в количката

Разпродажба

2. 99лв. 2.60лв.

4 бр./лот STTh22R06G STTh22R06 12A 600 ДО-263 В наличност

За НАС Ние обещаваме: 1.За производство само на най-добрите потребителски стоки и да осигури възможно най-високото качество. 2:Доставляйте стоки на нашите клиенти по целия свят със скорост и точност

Добави в количката

Разпродажба

1.15лв. 1.04лв.

Интелигентна Електроника PL2303 PL2303HX USB към UART TTL Кабел Модул 4 P 4-пинов RS232 Конвертор Серийната Линия Поддръжка на Linux Mac Win7

Изтегляне на водача:

Добави в количката

Поиск

Все категорииРадиодетали      Кварцевые резонаторы, кварцы      Макетные платы      Модуль MP3      Оргстекло      Симисторы, тиристоры, стабилитроны      Слюда, стартер      Спираль нихромовая      Супрессор, защитный диод      Терморегулятор, термометр, термоконтроллер      Усилитель звука       Дросселя, трансформаторы      Диоды      Корпуса для радиолюбителей      Изолятор, слюда, силик. прокладка      Светодиодный индикатор      Пинцеты      Светодиоды, светотехника            smd, подсветки      Радиоконструкторы      Радиолампы      Реле      Двигатели б/у      Лампочки 12V, 24V цокольные      Драйвера двигателя, шестерни      Динамики      Микросхемы            Панели, панельки под микросхему            Переходник под микросхему      Предохранители            Предохранитель автомобильный            Предохранитель керамический            Предохранитель стеклянный            Держатель для предохранителя            Термопредохранитель            Предохранитель с выводами      Транзисторы            Транзисторы биполярные            Транзисторы полевые            Транзисторы силовые и IGBT      Тумблера, кнопки, переключатели, энкодеры            Движковые, скользящие переключатели            Галетный переключатель            Концевой переключатель            Кнопки            Выключатели, переключатели кнопочные            Тумблера            Энкодеры            Геркон      Преобразователи            Повышающие преобразователи            Понижающие преобразователи      Конденсаторы            Электролитические конденсаторы            Пленочные полистирольные            Керамические конденсаторы            SMD конденсаторы            Моторные пусковые            Танталовые конденсаторы             Подстроечные конденсаторы            Электролитические демонтаж            Разные       Резисторы            Переменные резисторы            Подстроечные резисторы            Постоянные резисторы            SMD резисторы            Терморезисторы            Фоторезисторы      Разъемы            Разъемы гарнитурные резьбовые (MIC)            Разъемы аудио 2,5мм и 3,5мм (AUX)            Разъемы аудио 6,3мм            Разъемы RCA (тюльпан)            Разъемы питания (DC) и сетевые (AC)            Разъемы питания с кабелем            Разъемы Canon (XLR) микрофонные            Разъемы DB, DIN, miniDIN            Разъемы автомобильные            Разъемы высокочастотные             Гнездо Banan            Разъемы BNC            Разъемы, штекера компьютерные, USB, mini USB, micro USB            Зажим, клеммник, перемычки            Терминалы (гнезда) акустическиеРобототехника, Arduino      Arduino контроллеры      Shield шилд платы расширения      Беспаечные макетные платы      Датчики      Дисплей экран      Звук      Клавиатура, пульты для Arduino      Конвертер TTL UART      Модули Arduino      Программатор      Сервопривод, редуктор, двигатель      Соединители, DupontВсе для пайки      Флюсы      Паяльное оборудование            Паяльники            Паяльные станции            Жало к паяльнику, станции и пр.             Подставки под паяльник      Припои, олово      Пасты паяльные      Расходные материалы            Трафареты             Скотч             Клей            Лак            Изолента            Смазка            Спирт изопропиловый, бензин      Травление плат            Стеклотекстолит      Лента для удаления припоя      Сверло для печатных плат      Токопроводящие средства      Микроскоп, лупа, третья рукаИнструменты, приборы      Доводчик дверной      Мультиметры      Вольтметры, амперметры      Другие приборыСистемные блоки и корпуса       Системные блоки в сборе       Корпуса Телевизионные антенны, пульт ДУ      Антенны      ПультыПланшеты, Ноутбуки      Ноутбуки, нетбуки      Охлаждающие подставки      ПланшетыКомплектующие для ноутбуков      Wi-Fi, Web-камеры, Bluetooth      Динамики      Жесткий диск, винчестер, HDD      Клавиатура для ноутбука      Корпуса      Материнские платы      Оперативная память SODIMM            SODIMM DDR            SODIMM DDR2            SODIMM DDR3      Платы картридера, USB, расширения      Приводы для ноутбуков      Процессоры      Системы охлаждения      Шлейфы, разъемы      Зарядные устройства для ноутбука      Ремкомплект зарядного устройстваКомплектующие для ПК      Процессоры            FM1/FM2 и т. д.            Socket 1150            Socket 1155            Socket AM2/AM2+/AM3/AM3+            Socket 775            Socket 939            Socket 754            Socket 478            Socket A (462)            Socket 370      Материнские платы            Socket 1151, Socket 1150 и другие            Socket AM2/AM2+/AM3/AM3+            Socket 775            Socket 939            Socket 754            Socket 478            Socket A (462)      Жесткий диск, винчестер            ATA (IDE)            SATA            SCSI серверные      Видеокарты            AGP            PCI-E      Оперативная память            DDR            DDR 2            DDR 3            DDR 4            SDRAM      Охлаждение            Вентилятор кулер            Охлаждение процессора            Термопрокладка            Вентилятор для видеокарты             Термопаста            Решетка гриль      Блоки питания AT, ATX      Приводы      Звуковая карта      Кабеля, шлейф и т.д.      USB Flash, Флешки       USB хаб, концентраторы      CD, DVD      Сетевой фильтр, удлинитель      ТВ-тюнер      Контролер, адаптерМониторы      Мониторы ЖК       Кабеля VGA, DVI, HDMI, DisplayPort      Подставки «ноги» мониторные      Переходники DVI, VGA, HDMI      Чистящие средства      Запчасти к мониторам            Демонтажные проверенные микросхемы            Трансформаторы мониторовКабельная продукция и все к ней      Вилка сетевая      Гермоввод      Кабеля            Кабель «витая пара» UTP, FTP            Кабель акустический            Кабель аудио-видео             Кабель коаксиальный (антенный)            Кабель МГТФ            Кабель микрофонный            Кабель питания            Кабель силовой ПВС, ШВВП            Кабель телефонный            Эмаль-провод      Скобы      Стяжки      Термоусадка      Клеммы, наконечникиШнуры аудио-видео, ТВ, питания      Шлейфы FDD, IDE, SATA      micro USB      mini USB      Type C      для iphone Lightning      Удлинитель USB, OTG      AUX, RCA, удлинители      LPT, COM      к принтеру AM/BM USB      Колодка косичка      кабель питания      S-Video, ScartМультимедиа      Декодеры, ресиверы, тюнеры      Колонки, радио      Клавиатуры            Наклейки на клавиатуру      Мышки            Коврик для мышки      Вебкамера      Геймпады, игровые манипуляторы, рули      Зарядные устройства      Микрофоны      Наушники, гарнитуры      Приставка Т2, плеерыИсточники питания      Power Bank            Платы Power Bank      Источник бесперебойного питания, ИБП      Мобильные, портативные      Блок питания            Блоки питания, адаптеры 12V            Блоки питания, адаптеры 19V            Блоки питания, адаптеры 20V            Блоки питания, адаптеры 24V            Блоки питания, адаптеры 5V            Блоки питания, адаптеры 9V            Блоки питания, адаптеры другие            Лабораторный блок питанияПринтеры, МФУ, Оргтехника      Запчасти с разборки принтеров по модели аппарата, б/у            HP P3005            Samsung ML2151N            Xerox WorkCentre PE114      Принтеры      Копировальные аппараты      Комплектующие к оргтехнике      Расходные материалы            Бушинги, шестерни, втулки и пр.             Вал магнитный            Вал первичного заряда            Вал резиновый            Картридж            Лезвие дозирующее            Лезвие чистящее (ракель)            Остальное            Ролик захвата бумаги            Термопленка            Тефлоновый вал            Тормозная площадка            Фотобарабан            Чипы            Шлейф            ТонерФонарик, LED, ленты      LED ленты светодиодные      Диско      Лампочки      Прожекторы      Фонари, освещениеАвтотовары      Автоинверторы      Автомагнитолы      Аксессуары       Видеорегистратор      Динамики      Дневные ходовые огни      Навигаторы      Разъемы      ТрансмитерБатарейки, аккумуляторы, отсеки      Аккумуляторы      Батарейки      Зарядное для аккумуляторов      Отсеки            Отсек 18650            Отсек типа АА            Отсек типа ААА      Зажим для аккумулятораДругое      Градусник      Детектор валют      Отвертки, инструмент      Отпугиватели      Сберигатели, отпугиватели      Сигнализация      Спинер      Сушка для обуви      Счетчик      Телефон      Весы      КалькуляторСетевое оборудование      Кабеля, коннектора      Модемы, маршрутизаторы, свичи      Сетевые картыЧехлы, пленкиНаш музей раритетов      Компьютера СССР в сборе      Компьютера импортные      Комплектующие для ПК            Материнские платы            Винчестера            Процессора            Память            Видеокарты            Звуковые карты            Контроллеры            Привода            Сетевая карта      Ноутбуки      Игровые консоли

Поиск в подкатегориях

транзистор%20c%202335 спецификация и примечания по применению

Лучшие результаты (6)

SCT3030ALHR SCT3060AL
Часть Модель ECAD Производитель Описание Техническое описание Скачать Купить Часть
РОМ Полупроводник 650 В, 70 А, THD, траншейная конструкция, карбидокремниевый (SiC) МОП-транзистор для автомобильной промышленности
SCT3060ALHR РОМ Полупроводник 650 В, 39 А, THD, траншейная конструкция, карбидокремниевый (SiC) МОП-транзистор для автомобильной промышленности
SCT3030AL РОМ Полупроводник 650 В, 70 А, THD, траншейная структура, карбидокремниевый (SiC) МОП-транзистор
РОМ Полупроводник 650 В, 39 А, THD, траншейная структура, карбидокремниевый (SiC) МОП-транзистор
SCT3080KR РОМ Полупроводник 1200 В, 31 А, 4-контактный THD, траншейная структура, карбид кремния (SiC) MOSFET
SCT3030AR РОМ Полупроводник 650 В, 70 А, 4-контактный THD, траншейная структура, карбид кремния (SiC) MOSFET

транзистор%20c%202335 Листы данных Context Search

хб*9Д5Н20П

Реферат: khb9d0n90n 6v стабилитрон khb * 2D0N60P транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема ktd998 транзистор
Текст: Нет доступного текста файла

2SC4793 2sa1837

Реферат: 2sC5200, 2SA1943, 2sc5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор npn to-220 транзистор 2SC5359 2SC5171 эквивалент транзистора 2sc5198 эквивалентных транзисторов NPN
Текст: Нет доступного текста файла

СТХ12С

Реферат: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N ​​2SC5586 2SK1343 CTPG2F
Текст: Нет доступного текста файла

фн651

Реферат: CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343
Текст: Нет доступного текста файла

Мосфет ФТР 03-Е

Реферат: mt 1389 fe 2SD122 dtc144gs малошумящий транзистор Дарлингтона V/65e9 транзистор 2SC337 MOSFET FTR 03 транзистор DTC143EF
Текст: Нет доступного текста файла

транзистор 91 330

Реферат: ТРАНЗИСТОР tlp 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120
Текст: Нет доступного текста файла

1999 — транзистор

Реферат: POWER MOS FET 2sj 2sk транзистор 2sk 2SK тип Низкочастотный силовой транзистор n-канальный массив полевых транзисторов high hfe транзистор ТРАНЗИСТОР P 3 транзистор mp40 список
Текст: Нет доступного текста файла

PWM ИНВЕРТОРНЫЙ сварочный аппарат

Резюме: KD224510 250A транзистор Дарлингтона Kd224515 демпфирующий конденсатор powerex инвертор сварочный контур KD221K75 kd2245 kd224510 примечание по применению транзистор
Текст: Нет доступного текста файла

Транзистор мощности телевизора, техническое описание

Реферат: силовой транзистор 2SD2599 эквивалент 2SC5411 транзистор 2sd2499 2Sc5858 эквивалент транзистор 2SC5387 2SC5570 компоненты в горизонтальном выходе
Текст: Нет доступного текста файла

2007 — ДДА114ТХ

Резюме: DCX114EH DDC114TH
Текст: Нет доступного текста файла

Каталог Лист данных MFG и тип ПДФ Теги документов

Оригинал
PDF 2N2904E до н.э.859 КДС135С 2N2906E до н.э.860 KAC3301QN КДС160 2Н3904 BCV71 KDB2151E хб*9Д5Н20П хб9д0н90н 6В стабилитрон хб*2Д0Н60П транзистор КХБ7Д0Н65Ф Транзистор BC557 киа*278R33PI Схема КХБ9Д0Н90Н транзистор ктд998
КИА78*ПИ

Реферат: Транзистор KIA78*p TRANSISTOR 2N3904 хб*9D5N20P хб9д0н90н KID65004AF TRANSISTOR mosfet хб*2D0N60P KIA7812API
Текст: Нет доступного текста файла


Оригинал
PDF 2N2904E до н.э.859 КДС135С 2N2906E до н.э.860 KAC3301QN КДС160 2Н3904 BCV71 KDB2151E КИА78*пи транзистор КИА78*р ТРАНЗИСТОР 2N3904 хб*9Д5Н20П хб9д0н90н КИД65004AF ТРАНЗИСТОР MOSFET хб*2Д0Н60П KIA7812API

Оригинал
PDF 2SA2058 2SA1160 2SC2500 2SA1430 2SC3670 2SA1314 2SC2982 2SC5755 2SA2066 2SC5785 2SC4793 2sa1837 2СК5200, 2СА1943, 2СК5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор npn к-220 транзистор 2SC5359 эквивалент транзистора 2SC5171 эквивалент 2sc5198 НПН-транзистор
транзистор

Реферат: транзистор ITT BC548 pnp транзистор pnp BC337 pnp транзистор BC327 NPN транзистор pnp bc547 транзистор MPSA92 168 транзистор 206 2n3904 ТРАНЗИСТОР PNP
Текст: Нет доступного текста файла


OCR-сканирование
PDF 2Н3904 2Н3906 2Н4124 2Н4126 2N7000 2Н7002 до н. э.327 до н.э.328 до н.э.337 до н.э.338 транзистор транзистор ИТТ BC548 п-н-п транзистор транзистор п-н-п BC337 п-н-п транзистор BC327 NPN-транзистор pnp bc547 транзистор MPSA92 168 транзистор 206 2н3904 ТРАНЗИСТОР ПНП
Ч520Г2

Реферат: Ч520Г2-30ПТ транзистор цифровой 47к 22к ПНП НПН ФБПТ-523 транзистор npn переключающий транзистор 60в Ч521Г2-30ПТ Р2-47К транзистор цифровой 47к 22к 500мА 100мА Ч4904T1PT
Текст: Нет доступного текста файла


Оригинал
PDF А1100) QFN200 ЧДТА143ЕТ1ПТ ФБПТ-523 100 мА ЧДТА143ЗТ1ПТ ЧДТА144ТТ1ПТ CH520G2 Ч520Г2-30ПТ транзистор цифровой 47k 22k PNP NPN ФБПТ-523 транзистор npn-переключающий транзистор 60 В Ч521Г2-30ПТ Р2-47К транзистор цифровой 47к 22к 500мА 100мА Ч4904Т1ПТ
транзистор 45 f 122

Реферат: Транзистор AC 51 mos 3021 TRIAC 136 634 транзистор tlp 122 ТРАНЗИСТОР транзистор ac 127 транзистор 502 транзистор f 421
Текст: Нет доступного текста файла


OCR-сканирование
PDF TLP120 TLP121 TLP130 TLP131 TLP160J транзистор 45 ф 122 Транзистор переменного тока 51 Моск 3021 СИМИСТОР 136 634 транзистор тлп 122 ТРАНЗИСТОР транзистор переменного тока 127 транзистор 502 транзистор ф 421

Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 CTX12S SLA4038 фн651 SLA4037 sla1004 СТВ-34Д SAP17N 2SC5586 2SK1343 CTPG2F
Варистор RU

Реферат: Транзистор СЭ110Н 2SC5487 СЭ090Н 2SA2003 высоковольтный транзистор 2SC5586 СЭ090 РБВ-406
Текст: Нет доступного текста файла


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор RU SE110N транзистор 2SC5487 SE090N 2SA2003 высоковольтный транзистор 2SC5586 SE090 РБВ-406
К2Н4401

Резюме: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
Текст: Нет доступного текста файла


Оригинал
PDF РД91ЭБ Q2N4401 Д1Н3940 Q2N2907A Д1Н1190 Q2SC1815 Q2N3055 Д1Н750 Q2N1132 D02CZ10 Д1Н751

Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 фн651 СТВ-34Д 2SC5586 ХВР-1х7 STR20012 sap17n 2сд2619 РБВ-4156Б SLA4037 2ск1343
2SC5471

Реферат: 2SC5853 2sa1015 транзистор 2sc1815 транзистор 2SA970 транзистор 2SC5854 транзистор 2sc1815 2Sc5720 транзистор 2SC5766 низкочастотный малошумящий транзистор PNP
Текст: Нет доступного текста файла


Оригинал
PDF 2SC1815 2SA1015 2SC2458 2SA1048 2SC2240 2SA970 2SC2459 2SA1049 А1587 2SC4117 2SC5471 2SC5853 транзистор 2са1015 транзистор 2sc1815 Транзистор 2SA970 2SC5854 транзистор 2sc1815 Транзистор 2Sc5720 2SC5766 Низкочастотный малошумящий транзистор PNP

OCR-сканирование
PDF 2SK1976 2SK2095 2SK2176 О-220ФП 2SA785 2SA790 2SA790M 2SA806 Мосфет FTR 03-E мт 1389 фе 2СД122 dtc144gs малошумящий транзистор Дарлингтона Транзистор V/65e9 2SC337 мосфет фтр 03 транзистор DTC143EF
фгт313

Реферат: транзистор fgt313 SLA4052 RG-2A диод SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096 диод ry2a
Текст: Нет доступного текста файла


Оригинал
PDF 2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 фгт313 транзистор фгт313 SLA4052 Диод РГ-2А SLA5222 фгт412 РБВ-3006 ФМН-1106С SLA5096 диод ry2a

OCR-сканирование
PDF 4Н25А 4Н29А 4Н32А 6Н135 6Н136 6Н137 6Н138 6Н139 CNY17-L CNY17-M транзистор 91 330 ТРАНЗИСТОР тлп 122 Р358 TLP635F 388 транзистор 395 транзистор транзистор ф 421 IC 4N25 симистор 40 РИА 120
1999 — Системы горизонтального отклонения телевизора

Резюме: РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРА an363 TV горизонтальные системы отклонения 25 транзистор горизонтальной секции tv Горизонтальное отклонение Коммутационные транзисторы TV горизонтальные системы отклонения MOSFET горизонтальная секция в ЭЛТ-телевизоре ЭЛТ-телевизор электронная пушка ТВ трансформатор обратного хода
Текст: Нет доступного текста файла


Оригинал
PDF 16 кГц 32 кГц, 64 кГц, 100 кГц. Системы горизонтального отклонения телевизора РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРА Ан363 Системы горизонтального отклонения телевизора 25 транзистор горизонтальной секции телевизор Переключающие транзисторы с горизонтальным отклонением Мосфет системы горизонтального отклонения телевизора горизонтальная секция в ЭЛТ-телевизоре ЭЛТ ТВ электронная пушка Обратный трансформатор для телевизора
транзистор

Реферат: силовой транзистор npn to-220, транзистор PNP PNP POWER TRANSISTOR TO220, демпферный диод, транзистор Дарлингтона, силовой транзистор 2SD2206A, npn, транзистор Дарлингтона TO220
Текст: Нет доступного текста файла


Оригинал
PDF 2СД1160 2СД1140 2СД1224 2СД1508 2SD1631 2SD1784 2СД2481 2SB907 2СД1222 2СД1412А транзистор силовой транзистор npn к-220 транзистор PNP СИЛОВОЙ ТРАНЗИСТОР PNP TO220 демпферный диод Транзистор Дарлингтона силовой транзистор 2СД2206А нпн дарлингтон транзистор ТО220

Оригинал
PDF X13769XJ2V0CD00 О-126) МП-25 О-220) МП-40 МП-45 МП-45Ф О-220 МП-80 МП-10 транзистор МОЩНЫЙ МОП-транзистор FET 2sj 2sk транзистор 2ск тип 2СК Силовой низкочастотный транзистор n-канальный полевой массив высокочастотный транзистор ТРАНЗИСТОР Р 3 транзистор мп40 список
транзистор 835

Реферат: Усилитель на транзисторе BC548 ТРАНЗИСТОР регулятор АУДИО Усилитель на транзисторе BC548 транзистор 81 110 w 85 транзистор 81 110 w 63 транзистор транзистор 438 транзистор 649ТРАНЗИСТОР РУКОВОДСТВО
Текст: Нет доступного текста файла


OCR-сканирование
PDF БК327; БК327А; до н. э.328 БК337; БК337А; до н.э.338 до н.э.546; до н.э.547; до н.э.548 до н.э.556; транзистор 835 Усилитель на транзисторе BC548 ТРАНЗИСТОРНЫЙ регулятор Усилитель ЗВУКА на транзисторе BC548 транзистор 81 110 Вт 85 транзистор 81 110 Вт 63 транзистор транзистор 438 транзистор 649 ТРАНЗИСТОР РУКОВОДСТВО
2002 — SE012

Реферат: sta474a SE140N диод SE115N 2SC5487 SE090 санкен SE140N STA474 UX-F5B
Текст: Нет доступного текста файла


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 sta474a SE140N диод SE115N 2SC5487 SE090 Санкен SE140N СТА474 UX-F5B
2SC5586

Реферат: транзистор 2SC5586 диод RU 3AM 2SA2003 диод СВЧ 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A RG-2A диод Dual MOSFET 606 2sc5287
Текст: Нет доступного текста файла


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод для микроволновой печи 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A Диод РГ-2А Двойной МОП-транзистор 606 2sc5287

OCR-сканирование
PDF
варикап диоды

Реферат: БИПОЛЯРНЫЙ ТРАНЗИСТОР Модуль gsm с микроконтроллером p-канальный MOSFET Hitachi SAW Фильтр с двойным затвором MOSFET в усилителе УКВ Транзисторы mosfet p-channel Mosfet-транзистор Hitachi VHF FET LNA Низкочастотный силовой транзистор
Текст: Нет доступного текста файла


OCR-сканирование
PDF PF0032 PF0040 PF0042 ПФ0045А PF0065 ПФ0065А HWCA602 HWCB602 ХВКА606 HWCB606 варикапные диоды БИПОЛЯРНЫЙ ТРАНЗИСТОР gsm модуль с микроконтроллером p-канальный мосфет Хитачи ПАВ Фильтр МОП-транзистор с двойным затвором в усилителе УКВ Транзисторы mosfet p канал МОП-транзистор хитачи УКВ Фет лна Силовой низкочастотный транзистор

Оригинал
PDF 2SC5280 2SC5339 2SC5386 2SC5387 2SC5404 2SC5411 2SC5421 2SC5422 2SC5445 2SC5446 Технический паспорт силового транзистора телевизора силовой транзистор Эквивалент 2SD2599 транзистор 2sd2499 эквивалент 2Sc5858 транзистор 2SC5570 компоненты в горизонтальном выводе
2009 — 2sc3052ef

Реферат: 2n2222a SOT23 ТРАНЗИСТОР SMD МАРКИРОВКА КОД s2a 1N4148 SMD LL-34 ТРАНЗИСТОР SMD КОД ПАКЕТ SOT23 2n2222 sot23 ТРАНЗИСТОР S1A 64 smd 1N4148 SOD323 полупроводниковый перекрестный справочник toshiba smd код маркировки транзистора
Текст: Нет доступного текста файла


Оригинал
PDF 24 ГГц BF517 Б132-Х8248-Г5-С-7600 2sc3052ef 2н2222а СОТ23 КОД МАРКИРОВКИ SMD ТРАНЗИСТОРА s2a 1Н4148 СМД ЛЛ-34 ТРАНЗИСТОР SMD КОД ПАКЕТ SOT23 2н2222 сот23 ТРАНЗИСТОР S1A 64 смд 1N4148 СОД323 полупроводниковая перекрестная ссылка toshiba smd маркировка код транзистора

Оригинал
PDF DCS/PCN-1077 ОТ-563 150 МВт 22кОм 47кОм DDA114TH DCX114EH DDC114TH

Предыдущий 1 2 3 … 23 24 25 Next

Мощный транзистор, IGBT-транзистор Купить онлайн по лучшей цене в Индии: Комплексное решение

Оплата наложенным платежом: .

Сделано в Индии

Оплата наложенным платежом: .

Сделано в Индии

Оплата наложенным платежом: .

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: .

Сделано в Индии

Оплата наложенным платежом: .

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: недоступно

Сделано в Индии

Оплата наложенным платежом: Недоступно

Сделано в Индии

Betamax PALsite: SL-C7: Технический

Технический

Гнездо для камеры

14-контактный разъем для камеры известен как Sony. К-коннектор. Подробная информация о контактных соединениях доступна онлайн.

Руководство по устранению неисправностей и ремонту

Нет звука от Е до Е

Если звук из тюнера отсутствует, проверьте микросхему демодулятора FM TBA120.

Нет воспроизведения звука

Подозрение на реле переключения звука на плате AS-3.

Проблемы с настройкой часов или таймера

Переключатели, используемые в секции часов и таймера, склонны к сбоям. Когда они начинают прилипать, они могут вызвать все виды ошибочного поведения. Единственное надежное лекарство — заменить их.

Машина периодически останавливается при перемотке назад

Убедитесь, что функция APS и/или памяти не включены.

Видеомагнитофон работает медленно или не перематывается назад

Внутри C7 содержит множество приводных ремней, которые используются в механика ленточного транспорта. С возрастом эти ремни ослабевают, вызывая неисправности, и когда это происходит, вся партия должна быть заменена. В В частности, для функции перемотки вам потребуется заменить шину. на катушке подачи. Доступен комплект запасных частей для перемотки. из многих источников. Номер детали Sony — A 670634A.

Странное поведение шпиля или сервопривода барабана

Первое, что нужно проверить, это танталовые конденсаторы в сервоприводе. схема. Сначала ищите 2,2 мкФ.

Медленное нарезание резьбы и проблемы с шпинделем

Нижний подшипник шпиндельного двигателя подвержен износу, поэтому Двигатель также приводит в действие механизм заправки нити. Заправка может замедляться. Когда это произойдет, вы услышите ужасный писк! Можно разобрать двигатель и заменить подшипник, но более простой вариант — заменить весь двигатель, если вы можете найти замену.

Изображение пропадает при воспроизведении

Это может быть вызвано отсутствием импульсов CTL от аудио/управляющей головки. Одним из решений является модификация схемы усилителя CTL, чтобы увеличить усиление. Альтернативно изношенную головку можно «отполировать», чтобы продлить срок ее службы.

Краткое руководство по неисправностям

Пожалуйста, нажмите на кнопку, если вы можете внести свой вклад в этот список или хотите добавить или обновить информацию PALsite об этой модели. Обратите внимание, вопросы будут удаляться.

Отправить заявку

Если у вас есть вопросы об этой модели, пожалуйста, поднимите его на странице чата.

8 7 90 Помехи на изображении в режиме e-e
Неисправность Решение
Черная полоса появляется при смене светлых/темных сцен Проверьте настройку RVI на панели .NC1, также проверьте резисторы R96, R330/1 и конденсатор C264
Изменение скорости вращения шпиля Проверьте значение резистора R68 [10 кОм], затем проверьте 1C3 ITC40111 и 1C12 [M58478P]
Неисправен Проверьте предохранитель F006 на наличие o/c, затем проверьте блок питания. транзисторы 0101, Q102 [2SC23351, импульсный резистор R101, ICI tTL494CN], диоды D201/2, D101/4 и конденсаторы C110/1. комплект модификации доступен от Sony, если транзисторы блока питания регулярно выходят из строя
Перегорел предохранитель F004 Замените предохранитель F004 на более высокий номинал (этот предохранитель имеет тенденцию выходить из строя с возрастом) on Проверьте транзистор Q2 и диод D6 в цепи сброса микрокомпьютера
Int / нет изменения канала Проверьте правильность работы переключателя сброса S20, затем подозревайте логический вентиль 1C7, если показания канала меняются, проверьте 1C003 [CX7611] на плате CE3 на наличие неисправности
Прерывистый звук или его отсутствие в режиме tee e-e Проверьте конденсатор C521, если он в порядке, проверьте ICS03 [TBAI2OB] на наличие неисправности
Прерывистый или не программируемый или не работающий таймер Проверьте переключатели S002/S020 на панели TM10 на загрязнение контактов, если в порядке, проверьте IC007 [UPD408IBI и IC008 [TC4071BPI на панели TMIO перед подозрением на 1C009[TC4069] / IC001 [MB-8841-18OJ]
Intermittent or poor sound Check relays RY401 and RY402 on the AS3 board for failure
Intermittent clock operation or all LEDs lit Suspect IC7 (TC40111 ) затем проверьте транзистор IC1 [CXBO4]. 0028 Проверьте головку датчика конца ленты на плате SY11 на наличие сухих соединений, затем заподозрите неисправность 1C8 [BX3421]
Ленты не загружаются Подозрение на сухие соединения на диодах D710 и D712 на панели SJ1
Проверьте настройки AFC и смещения AFC на панели YC6
Отсутствует или плохая блокировка сервопривода шпиля Проверьте IC2 [CX143] на панели AS3 на наличие неисправности
Нет блокировки канала или памяти настройки Проверьте микросхему настройки 1C4 [CX76OE], затем микросхему памяти 1C3 [CX761A]
Нет цвета в режимах воспроизведения и e-e Проверить транзистор регулятора Q25 [2SC13641] стабилитрон D) на панели управления системой
Нет изображения при воспроизведении, режимы паузы поиска в норме Проверить транзистор Q28 [25C1364] на плате AS3
Нет воспроизведения Проверьте конденсаторы C2, C3 и C4 на плате SY11
Нет блокировки сервопривода в записи Проверьте переключающий транзистор Q25 Подозреваемый выход из строя транзистора Q423 на плате AS3
Нет выхода тюнера Проверьте переключающий транзистор тюнера 06511 на панели PCI
Нет напряжения на двигателе при перемотке Подозрение на катушку L1 выключателя
Обрыв изображения при прогреве Подозрение на периодический отказ 1C1 [CX134A] на панели RF2. Испытание замораживанием.
Плохой синхронизация изображений в воспроизведении Проверка конденсатора C021 для отказа
Мрачное движение и кадровые функции не работают в режиме паузы . Проверить катушку L2 на панели SY11 на обрыв цепи
не настраивает Проверка предохранителя F006 для O/C, затем 1C4 [CX76OE] для сбоя
Подозреваемая неудача IC6 [CX1301] Осмотр часто Прокрутите ленту и посмотрите на рычаг проверки натяжения ленты. Если лента провисла, проверьте момент натяжения FWD. Может быть ремни и шестерня, почистить/заменить.

Натяжной момент имеет тенденцию к постепенному увеличению из-за старения. Замените натяжной ролик FWD (шестерня на маленьком ремне слева над правым намотчиком)
Совет: вынуть натяжитель, слегка вдавить и проверить трение.

Отслеживание отсутствует, шум появляется каждые несколько секунд На плате AS-3 заменить IC3 (TC4011bp)
APS (индекс) неисправен (влияет на функции REW/FF при включенном APS) AS 90 Плата -3, замените IC5 (TC4011BP)
Дрожание изображения по горизонтали при воспроизведении — сервопривод барабана нестабилен Если TP2 на плате AS3 представляет собой прямоугольную волну с частотой кадров 1/2 вместо постоянных 5,2 В, то вы может обнаружить, что C11 (0,47 мкФ) на плате AS3 (рядом с контактом 11 IC1) стал высоким. Даже небольшое увеличение может увеличить постоянную времени на выводе 11 IC1, что приведет к тому, что «одноразовый» таймер (стробирующий фильтр) пропустит чередующиеся импульсы Servo Ref (кадровая синхронизация) на TP13, в результате чего опорный сигнал ошибки «треугольник» на TP6 будет на ПОЛОВИНЕ правильной частоты. Затем сигнал ошибки скорости эффективно меняет знак в каждом втором кадре, и сервопривод барабана безнадежно рыскает вверх и вниз, вызывая горизонтальное дрожание изображения. дБ 02.12.11.
Флаттер на аудио PB — потеря отслеживания каждые несколько секунд — нестабильная работа сервопривода шпиля Проверьте TP4 на плате AS3. Должно быть (довольно) устойчивое 5,5 В. Если он дрожит, проверьте C41 на плате AS3. Должно быть 0,33 мкФ, если он стал высоким, моностабильный 30 мс (построенный с использованием IC3) может превышать 40 мс и циклы сброса. Контакт 4 IC3 должен быть устойчивой прямоугольной волной, примерно 30 мс в высоком и 10 мс в низком.
Неисправность блока питания C110 и C111 вышли из строя и заменены. Заменен TL494сп. Заменены Q101 и Q102 (транзистор C2335 — не удалось найти замену — вместо этого используется BUL510). R101 помечен как 3W 3K3 — на самом деле это резистор 3.3R. Использование 3K3 заставило TL494CN перейти в безопасный режим.
Неисправность стяжки ленты Убедитесь, что датчик положения каретки стяжки ленты (микропереключатель в верхнем левом углу) и его рычаг не заедают. Также убедитесь, что рычаг привода, который перемещает ленту к направляющей головке, также не заедает.
Перемотка назад и просмотр не работают Синие электролитические конденсаторы Sanyo (1 мкФ, 0,47 мкФ, 0,33 мкФ) заменены на SY-10 и SY-11
Нет отслеживания, шум появляется каждые несколько секунд На AS- 3 плата заменяет C041. 0,33µF
no ctl при воспроизведении измените R 123 на значение 2k7ohms
барабанный сервопривод и кабестан повсюду C11 0. 31µf как уже упоминалось C4, также 0.31µf является обычной причиной стоит заменить пока есть.
Тактовые переключатели для таймера SL C7 Идеально подходят. Отрежьте 2 из четырех штифтов и вставьте их в отверстия поперек.

http://www.ebay.co.uk/itm/121800092404?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

Нет цвета в тонкой вертикальной полосе у правого края изображения Отрегулируйте потенциометр AFC на плате YC-6 внизу. Если вы отрегулируете его слишком далеко, вы потеряете весь цвет.
Звуковой шум в режиме остановки Изменен нестабильный C-403 в микрофонном усилителе.
SLC7 Нет цвета при воспроизведении BPF1 обрыв цепи. Если замена недоступна, отлично подойдет конденсатор на 180 пФ.
Не включается, если не выбрана программа таймера 1 Проверьте D106 на обрыв цепи на плате TM11.
Нет цвета или незамкнутый или прерывистый с горизонтальными полосами Петля APC.

Добавить комментарий

Ваш адрес email не будет опубликован.
