Как сделать электрошокер своими руками?

Требования к такому прибору обычно выдвигаются немаленькие — карманный шокер должен быть компактным и иметь большую мощность. Изготовив электрошокер своими руками, можно снабдить его также встроенным фонариком. Раздумывая, как сделать шокер своими руками, можно дополнительно продумать в нем местонахождение индикатора готовности зарядов. Желательно также чтобы изготовленное устройство потребляло не слишком много электричества и имело сравнительно простую конструкцию. В качестве фонарика удобно использовать не лампу, а белый мощный светодиод, который работает через резистор от общего питания. Индикатор готовности удобнее тоже снабдить небольшим светодиодом. Полезно будет наличие предохранителя, который защитит от случайного нажатия кнопки разряда в кармане.

Чтобы изготовить высоковольтную катушку, необходимо обмотать тремя слоями изоленты ферритовый стержень, а поверх намотать скотчем не менее 5 слоев. Затем изготавливается первичная обмотка, которая состоит из 15 витков провода диаметром от 0,5 до 1 мм. Витки должны лежать, плотно соприкасаясь друг с другом. Поверх снова кладутся 5 слоев изоленты и 6 слоев скотча. Дальнейшее изготовление подразумевает использование полиэтилена, для чего хорошо подходит обыкновенный пакет. Его нужно нарезать на ленты, соответствующие катушке по ширине и 10 см длиной. Они необходимы для вторичной обмотки, состоящей из 350–400 витков. Обмотка также должна лежать плотно и в том же направлении, что и первая. Каждый намотанный ряд изолируется нарезанными из пакета лентами в два слоя. Верх обмотки после окончания укрепляется скотчем в 5 слоев.

Дополнительно затем накладывается 2 слоя изоленты и не менее 10 слоев скотча, а боковые отверстия можно для надежности залить силиконом. Готовый трансформатор нужно проверить на пробои, для этого подают с конденсатора на первичную обмотку ток. Если после образования дуги не появляется пробоев в обмотке, все сделано правильно. В этом случае можно приступать к изготовлению трансформатора преобразователя. Для этого снова необходим ферритовый трансформатор, который можно приобрести, а можно извлечь из блоков питания разной пришедшей в негодность техники. Все имеющиеся намотки с такого бывшего в употреблении трансформатора необходимо снять, для облегчения этой процедуры он может быть помещен в кипяток. Отколотые части соединяются при помощи суперклея, на работоспособность готового изделия это не повлияет.

Первичная намотка трансформатора преобразователя, без которого не обходится ни одна схема электрошокера своими руками должна состоять из 12 витков и выполняется проводом 0,8 мм. Готовую обмотку необходимо заизолировать при помощи 3 слоев изоленты и 5 слоев скотча. Вторичная обмотка преобразователя состоит из 600 витков, а провод необходим диаметром 0,1 мм. Обмотка выполняется по рядам, делать ее виток к витку необязательно, но даже выполняя навалом, нужно по возможности соблюдать аккуратность. Ряд удобнее всего составлять из 70 витков, каждый новый ряд от следующего изолируется изолентой в 4 слоя. После того как намотка выполнена, половинки феррита совмещаются и крепко обматываются скотчем или изолентой. Этапы изготовления трансформаторов в изготовлении самодельного электрошокера самые сложные и трудоемкие.

Для получения качественного изделия понадобится изготовление искрового разрядника, чтобы конденсатор мог отдать первичной обмотке катушки свой заряд. Его можно сделать из старого предохранителя, если паяльником снять олово с его контактов и осторожно вынуть находящийся внутри провод. Вместо провода с двух сторон вкручиваются небольшие шурупы, которые не должны соприкасаться в середине во избежание замыкания. Величина зазора между шурупами регулирует частоту разрядов, которые образуются между электродами. Монтаж деталей выполняется в любом подходящем по размерам корпусе, например, от старого шокера. Желательно для соблюдения безопасности покрыть дополнительно силиконом высоковольтную часть схемы. В качестве штыков использовать можно вилку с обрезанными средними зубцами, два небольших гвоздя или шурупа.

Трансформатор для большей сохранности можно поместить в подходящий по размеру картонный коробок и залить полностью горячим парафином. Коробок должен иметь запас в высоту, так как парафин усаживается после остывания, а излишки его можно убрать ножом после застывания. Парафин для этого плавят в железной посуде, но нагревают не слишком сильно, так как от горячего парафина вся работа может быть испорчена. Специалисты рекомендуют производить процесс в две стадии — сперва залить парафином, а потом подвергнуть воздействию тепловентилятора или любого другого источника тепла на 10–15 минут. Это позволит избавиться от всех воздушных пузырьков, которые могли образоваться в первую заливку. Если же имеется возможность соорудить вакуумный насос, лучше вместо парафина желательно использовать эпоксидную смолу.

Для того чтобы снабдить готовый шокер зарядным устройством, можно использовать готовую схему от фонарика на светодиодах, где выключатели имеют несколько положений. При сборке аккумуляторы располагают в задней части корпуса, а выключатель питания может использоваться в качестве предохранителя. В роли выключателя могут использоваться любые модели на 4–5 ампер или более. Можно снимать их с пришедших в негодность светильников. Кнопка фиксации также должна быть с большим током, и иметь 2–3 положения. Для фонарика можно соединить от 1 до 3 светодиодов, этого освещения обычно вполне хватает для ночной дороги. После того как все детали смонтированы в корпус на свои места, нужно проверить схему на исправность еще раз. Затем для проверки мощности помещают между штыками обыкновенную лампу накаливания, которая при правильной работе должна засветиться от разряда.

Электрошокер своими руками

Еще со времен Л.Гальвани известно: электрический разряд, проходя через препарированную мышцу, вызывает ее резкое сокращение. Когда выяснилось, что даже незначительные напряжения и токи болезненно воспринимаются любым организмом, их начали использовать в сельском хозяйстве для отпугивания пасущихся животных от электрифицированной изгороди. В последнее время электроразряд стал приобретать популярность и у населения как эффективное средство самообороны при помощи электрошокера.
Суть защиты электрошокером состоит в том, что к телу нападающего кратковременно прикладывается довольно-таки чувствительное, но не смертельно опасное напряжение. Электрический импульс, блокируя мышцы, вызывает у злоумышленника сбой дыхания и продолжительное болевое ощущение в сочетании с поистине оглушающим эффектом.

Заведомо ясно: «супостат» не станет подставлять для «воспитательного электроразряда и кратковременного обездвиживания» наиболее уязвимые участки своего тела. К тому же, наверняка, будет основательно одет. А ведь портновские материалы, имея низкую электропроводность, способны свести на нет эффективность гальванического «нейтрализатора агрессии». Все это приводит к необходимости использовать короткие заостренные электроды, которые могут легко прошить слой одежды и, упредив злоумышленника, кратковременным электроразрядом обезвредить его.

Принципиальная схема эффективного электрошокера приведена на рис.1.
От гальванической батареи GВ1, включаемой тумблером SA1, получает питание блокинг-генератор, собранный на транзисторе VT1, конденсаторе С1 и обмотках L1, L2 трансформатора Т1. Снимаемые с L3 высоковольтные электрические колебания частотой в несколько килогерц следуют на полупроводниковый диод VD1. Выпрямленное им напряжение через балластный резистор R3 поступает на конденсатор С2 большой емкости. Накапливаемый здесь 300-вольтный заряд и служит ударной силой электрошокера, способной нейтрализовать агрессора.

Разряд происходит, когда электроды Х1, Х2 соприкасаются с кожным покровом нападающего. Судить о готовности электрошокера к действию позволяет неоновый индикатор НL.1, подключаемый к С2 тумблером SA1 в положении КОНТРОЛЬ.
Компактность, удобство в обращении — качества для электрошокера отнюдь немаловажные. Поэтому в роли источника электроэнергии в устройстве индивидуальной защиты используется не большеемкостная громоздкая гальваническая батарея, а ее малогабаритный аналог. И сама схема скомпонована таким образом, что значительную часть объема всей конструкции занимают не батарея и монтажная плата, а главный рабочий элемент — накопительный С2.

Порядок пользования электрошокером следующий. Собираясь преодолеть отрезок пути или место, где безопасности путника могут угрожать, он ставит тумблер ЭМ на 8-10 секунд в положение ЗАРЯД. По достижении на обкладках накопительного конденсатора порядка 300 В (в этом легко убедиться по свечению индикатора HL1 в положении переключателя КОНТРОЛЬ) защита электрошокера готова к действию. В случае явного нападения путник наносит ошеломляющий электрический удар (вернее, укол).
Заряд в накопителе сохраняется в течение нескольких минут при постепенном его снижения из-за саморазряда конденсатора (ток утечки). Периодически возвращая переключатель в рабочую позицию, можно поддерживать прибор в состоянии готовности к действию при экономном расходовании энергии батареи довольно продолжительное время. Если нет возможности сразу оторваться от оглушенного электроразрядом преследователя (например, в кабине лифта), то продлить его пребывание в состоянии «отключки» можно повторными электроуколами, не дожидаясь полного конденсаторного заряда.

Так, спустя три секунды заряд в накопителе успевает достичь 200 В. Этого вполне достаточно для нового действенного электрошокером, пока открывшиеся двери кабины лифта не позволят обрести безопасность и свободу.

Как видно из анализа принципиальной электрической схемы, для ее воплощения требуется минимум радиодеталей и материалов, доступных даже новичку. В частности, в качестве накопителя можно использовать электролитический конденсатор типа ЭГЦ; С1 — типа КЛС.
Неоновый индикатор — типа ИН-3, а резисторы — МЛТ, рассчитанные на мощность рассеяния 0,125 Вт (за исключением R3, которое лучше взять полуваттным).

Переключателем SA1 может служить микротумблер МТ1, источником питания — компактная 12-вольтная гальваническая батарейка L1028.
Трансформатор Т1 самодельный с магнитопроводом Ш7х7 из феррита марки М2000НМ. Обмотка L1 содержит 100 витков ПЭВ-2 0,25, а L2 — 180 витков ПЭВ-2 0,2. У L3, намотанной проводом ПЭВ-2 0,1, номинальное количество витков равно 2700.

Но, как показывает практика, лучше сделать небольшой запас, доведя число витков до 2970 с отводами от 2250-го, 2475-го, 2700-го и 2835-го, что позволит подобрать на выходе напряжение, максимально соответствующее четкой и слаженной работе электрошокера в целом.
Большая часть схемы монтируется на плате из односторонне фольгированного стеклотекстолита, топография печатных проводников которой и расположение деталей приведены на рис.2.

После пайки и проверки сборка покрывается с обеих сторон защитным слоем лака или какого-либо герметика для предотвращения утечки тока в условиях повышенной влажности.

Что касается отладки электрошокера, то ее предпочтительно сделать при подключении к батарее с заведомо большей емкостью, чем у штатной, либо к сетевому адаптеру. На электродах Х1 , Х2 должно быть 290-300 В. Отсутствие его при включенном питании указывает на наличие ошибок, допущенных во время монтажа. Чаще всего по причине перепутывания низковольтных обмоток трансформатора при пайке. В таком случае достаточно поменять местами выводы у L1 или L2.
Когда генератор работает, напряжение на выходе достигает установившегося значения, как уже отмечалось, через 8-10 секунд. Если контрольный замер покажет, что это время не выдерживается, то требуемого результата добиваются подсоединением к наиболее подходящему отводу обмотки L3.

Приступая к повторной проверке, надо прежде всего разрядить С2 через трехкилоомный резистор МЛТ-2. Весьма полезно определить время, в течение которого накопитель при выключенной подпитке удерживает заряд до уровня 200-250 В.
Следует иметь в виду, что у длительно бездействовавшего конденсатора возрастает ток утечки, то есть значительнее саморазряд.
Для восстановления качества работы накопителя полезно сделать получасовую формовку, подключив Х1, Х2 к осветительной сети через простейшую выпрямительную цепочку (рис.

3).
Если ввести ее в состав самого устройства, дополнив разъемом от старой электробритвы, то отпадет забота о соблюдении полярности присоединения.

Выполняя окончательную доводку электрошокера, имеет смысл попытаться ускорить его изготовку в «боевых» условиях, уменьшив сопротивление резистора R3 (рис.1) в полтора — два раза. Такой эксперимент лучше сделать совместно со штатной батарейкой. Приемлемым можно считать результат, когда выходное напряжение на холостом ходу и при свежей батарее остается близким к заданному, а работоспособность источника сохраняется в течение хотя бы одного часа.

Корпус для электрошокера можно сделать самому, но желательно подобрать готовый. Например, пластмассовый футляр призматической формы со скругленными ребрами и углами.
Выключатель питания следует укрепить повернутым в направлении диагонали боковой стенки (рис.4а), такое положение позволит без затруднений, на ощупь определять включенное (выключенное) состояние прибора.

Конические стальные электроды неплохо сделать сменными, длиной 5-6 мм и 10-12 мм, используя их соответственно летом и зимой. Для предохранения электродов от деформации, а также во избежание случайных прикосновений к ним (при заряженном накопителе) целесообразно сделать чехол из изоляционного материала. Такой чехол можно пристегнуть изнутри к карману, сумочке (рис. 4б) и держать там электрошокер остриями вниз в готовности к незамедлительному использованию.
Наряду с этим весьма полезно сделать две токопроводящие полосы на передней оконечности корпуса, каждая из которых электрически связана со своим электродом. Выполненные, например, из алюминиевой пластины толщиной 0,3-0,5 мм, они особенно пригодятся в ситуациях, когда нападающий, скажем, успеет перехватить прибор прежде, чем электродные острия коснутся его тела: электрический удар все равно не минует злоумышленника — разрядится через токопроводящие полосы.

И.Каскин

МК 1999/05

Cледующая >>

Вверх

схема, инструкция по сборке и эксплуатации. Как сделать электрошокер в домашних условиях

Что такое электрошокер
Основная деталь для самодельного электрошокера
Завершающий этап изготовления
Как можно сделать самый простой электрошокер дома: с чего начать
Делаем выходной трансформатор
Корпус для электрошокера в домашних условиях
- Необходимое оборудование и сырье
- Технология создания
  - Высоковольтная катушка
  - Трансформатор преобразователя
  - Искровой разрядник и другие детали
Частота заряда
Принцип работы
Чем опасны самодельные электрошоки?
Процесс намотки трансформаторов
- Первый вариант
- Второй вариант
Электрошокер своими руками из подручных материалов: распайка
Электрошокер из эконом лампы

Что такое электрошокер

Типичный представитель электрического устройства для самообороны состоит из пяти компонентов: батареи, преобразователя напряжения, конденсатора, разрядника и трансформатора. Механизм работы следующий: конденсатор с определенной периодичностью разряжает накопленный в трансформаторе заряд, на выходе которого происходит разряд — та самая искра. Проблема с этой конструкцией заключается в том, что трансформатор изготавливается на заводе из специальных материалов по секретной схеме, которую невозможно найти в Интернете.

Поэтому схема будет немного другой, в основе которой пара конденсаторов зажигания и боевых. Суть в следующем:

При нажатии кнопки конденсатор зажигания действует так же, как и исходная схема: он разряжается в трансформатор и дает искру. Эта искра представляет собой слой ионизированного воздуха с гораздо меньшим сопротивлением, чем у обычного воздуха.

в момент появления искры срабатывает боевой конденсатор, который бьет всей мощностью, накопленной по этому каналу, практически без потерь.

Следовательно, при меньшей суммарной мощности изделия и экономии на трансформаторе вы получите такой же, если не больший злой оглушитель, но в полтора раза меньше.

Основная деталь для самодельного электрошокера

Подготовленный стержень нужно вставить внутрь каркаса со стороны конца обмотки ВН и соединить две обмотки. Далее трансформатор необходимо поместить в картонную коробку и залить горячим парафином. Его просто нужно растопить, но не нагревать до высокой температуры. Заливать парафин необходимо с запасом, так как после застывания он немного осядет. Будет проще отрезать лишнее. Теперь у нас есть основная деталь, которая позволит вам сделать электрошокер своими руками. На схеме наглядно показано расположение основных элементов.

Завершающий этап изготовления

После того, как вы проверили работу электрошокера и герметичность всей системы, можно начинать заливку устройства эпоксидной смолой. После этого нужно подождать 6-7 часов. На этом этапе можно отрезать лишние детали, придать удобную форму, пока эпоксидка не затвердеет. Есть возможность обработать прибор наждаком и затем покрасить готовый корпус. Инструкция по эксплуатации электрошокера не требует особых пояснений. Это устройство используется в целях самообороны, не наносит большого вреда здоровью и не требует лицензии.

Как можно сделать самый простой электрошокер дома: с чего начать

Производство начинается с самого сложного: с трансформатора. Причина этого в том, что его сложно обернуть, поэтому, если сборщик не выдерживает и выбирает более простой способ получить устройство самообороны (купить его), на изготовление остальных деталей не будет потрачено никаких усилий.

Основой станет сердечник магнитного якоря из феррита B22 2000 НМ. Он называется Armor, потому что представляет собой кусок, закрытый со всех сторон двумя выводами. Похоже на обычную катушку, вроде той, что подается в швейную машину. Правда вместо проводов наматывается тонкая окрашенная проволока диаметром около 0,1 миллиметра. Можно купить на радиорынке или достать от будильника. Перед началом намотки припаяйте выводы к концам провода, чтобы сделать конструкцию более прочной и устойчивой к поломке.

Приходится наматывать вручную до тех пор, пока на катушке не останется около 1,5 мм свободного пространства. Для достижения наилучшего эффекта лучше наматывать слоями, изолируя их друг от друга изолентой или другим диэлектриком. А если вы найдете провод PELSHO, изоляция не нужна — она уже в конструкции провода — просто оберните насыпью и немного капните машинным маслом.

После намотки изолируйте катушки парой рулонов изоленты и намотайте на них 6 катушек более толстой проволоки (0,7-0,9 мм). В середине обмотки нужно сделать изгиб — просто сделайте виток и вытащите его. Лучше закрепить цианакрилатом весь провод и зафиксировать две половинки катушки между собой цианоакрилатом или изолентой.

Делаем выходной трансформатор

Это самая сложная часть создания электрошокера своими руками. Так как стандартный многослойный трансформатор в домашних условиях не изготовить, то конструкцию упростим — сделаем секционной.

За основу берем обычную пропиленовую трубу диаметром 2 сантиметра. Если они остались у вас после ремонта ванной, самое время их использовать, если нет — купите в магазине сантехники. Главное, чтобы он не был армирован металлом. Нам понадобится кусок длиной 5-6 сантиметров.

сделать из него секционный каркас несложно: закрепить заготовку и через каждые два миллиметра нарезать пазы по ее диаметру шириной и глубиной 2 миллиметра. Будьте осторожны, чтобы не порезать трубку. Затем вырежьте вдоль рамы паз шириной 3 мм.

Осталось только сделать обертывание. Он состоит из проволоки диаметром 2 миллиметра, намотанной на все участки трубы. Припаяйте вывод в начале провода и закрепите его клеем, чтобы предотвратить случайный обрыв.

В качестве сердечника для трансформатора подойдет ферритовый стержень диаметром 1 сантиметр и длиной около 5 сантиметров. Подходящий материал можно найти в трансформаторах строчной развертки в старых советских телевизорах — вам просто нужно отрегулировать его по размеру и отшлифовать до формы, по сути, стержня. Это довольно пыльная работа, поэтому не стоит делать ее дома без респиратора. Если поблизости нет мастерской или гаража, воспользуйтесь ферритовыми кольцами, склеив их между собой или купите на радиорынке.

Стержень нужно обмотать изолентой и на нем сделать обмотку провода 0,8 (мы использовали это для второй обмотки преобразовательного трансформатора. Намотка производится по всей длине сердечника, не доходя до краев 5-10 миллиметров, и фиксируется изолентой.

Важный

Обмотка сердечника наматывается в том же направлении, что и обмотка на пропиленовой трубке, по или против часовой стрелки.

Далее изолируйте сердечник изолентой, но обратите внимание на диаметр — он должен плотно прилегать к трубе. На той стороне, где обмотка трубы не имеет сварной проволоки, сварите две обмотки (внешнюю и внутреннюю) вместе. Таким образом, у вас будет три вывода: два конца обмоток и общая точка.

Если вы не разбираетесь в процессе, можете посмотреть на YouTube видео о том, как сделать электрошокер своими руками в домашних условиях.

Завершающий этап — заливка парафином. Это сделает кто угодно: главное — не кипятить, чтобы не повредить внутренние элементы трансформатора. Сделайте небольшую коробку чуть выше высоты трансформатора. Установите трансформатор, вытащите провода и залейте места выхода клеем. Далее в коробку наливаем парафин и кладем на батарею, чтобы парафин не остыл и вышли все пузырьки воздуха. Нам нужен запас за счет усадки охлаждающего парафина. Излишки удалить ножом.

Корпус для электрошокера в домашних условиях

Поскольку в домашних условиях печать корпусов недоступна, а 3D-принтеры доступны не везде и не для всех, воспользуемся народным средством — эпоксидной смолой. Формирование такой коробки — процесс кропотливый, но у этого материала есть ряд преимуществ:

имущество;
солидность;
электрическая изоляция.

Для создания вам понадобится сама эпоксидка, картон в качестве каркаса, клеевой пистолет и несколько мелочей.

лучше всего начать процесс с вырезания из картона задней крышки футляра с заранее нарисованным планом расположения деталей, после чего приклеить картонными полосками по периметру с помощью клеевого пистолета. Полоски должны быть равны ширине амортизатора (примерно 3 сантиметра) плюс запас клея. Клеить нужно с внешней стороны основы, следя за тем, чтобы шов был плотным.

Склеив все полоски, поместите внутрь элементы схемы и оцените правильность их разводки. Он также определяет, где у вас будет кнопка запуска и разъем для зарядки аккумулятора. Если вас все устраивает, проверьте еще раз правильность соединения элементов между собой и ударную работу. Обратите особое внимание на герметичность корпуса — эпоксидная смола может проникнуть в незаметные щели и оставить стойкие пятна на любой поверхности.

Пора начинать заливку эпоксидной смолы в форму. Отложите залитую форму и подождите 6-8 часов. По истечении этого времени он не станет твердым, но будет достаточно гибким, чтобы придать телу желаемую эргономичную форму. После полного застывания эпоксидную смолу отшлифовать наждачной бумагой и покрыть лаком любой краской, например, цапон-краской.

В результате вы получаете надежное и долговечное устройство, которое не боится ударов, падений и воды. Как я это чувствую? Возьмите предохранитель на 0,25 А и поместите его между контактами. После запуска устройства сработает предохранитель — это говорит о том, что мощность устройства превышает 250 миллиампер, что является значительной мощностью, способной остановить даже самого рьяного и габаритного злоумышленника.

Электрошокер — отличное оружие для самообороны. Сегодня его может купить любой человек старше 18 лет, это вполне законно! Шокер не требует от покупателя дополнительных документов и его использование законно. Электрошокер предназначен для активной защиты от воров и бандитов, но все не так просто. Дело в том, что закон нашей страны не позволяет нам, простым смертным, носить электрошокеры мощностью более 3-х ватт. Напряжение амортизатора (длина дуги) значения не имеет и предназначено только для пробоя одежды, из этого следует, что амортизатор с напряжением в несколько миллионов вольт в трудную минуту может быть только игрушкой… По-настоящему мощные удары используют органы только в том случае, если у вас есть «полицейский» шокер, вы не можете прочитать эту статью, но я прошу всех остальных разогреть паяльники и подготовить детали для устройства.

Представляю вашему вниманию конструкцию электрошокера мощностью 7-10 Вт (в зависимости от источника питания), которую вы можете изготовить своими руками. Конструкция выбрана как самая простая, чтобы с ней справились даже новички, подбор деталей и материалов также доступен новичкам.

Преобразователь напряжения выполнен по схеме блочного генератора на транзисторе, использован полевой транзистор обратной проводимости типа IRF3705, позволяющий выжать «все соки» из блока питания, также можно используйте транзисторы IRFZ44 или IRL3205, особой разницы почти нет. Также вам понадобится резистор на 100 Ом мощностью 0,5–1 Вт (я использовал резистор на 0,25 Вт, но настоятельно не рекомендую повторять свою ошибку).

Последний и самый важный элемент преобразователя — повышающий трансформатор. Для трансформатора использовалась жила от импульсного блока питания от DVD-плеера. Сначала снимаем с трансформатора все старые обмотки и наматываем новые. Первичная обмотка содержит 12 витков с одной ответвлением от центра, то есть сначала наматываем 6 витков, затем делаем так, скручиваем провод и наматываем еще 6 витков на каркас в том же направлении, диаметр первичной обмотки проволока 0,5 — 0,8 мм. Далее изолируем первичную обмотку 5 слоями прозрачной ленты и обматываем вторичную. Первичная и вторичная обмотки должны быть намотаны в одном направлении. Вторичная обмотка содержит 600 витков провода диаметром 0,08 — 0,1 мм. Но мы не наматываем пряжу навалом, а по специальной технологии! Каждые 50 витков кладем изоляцию скотчем (в 2 слоя), тогда трансформатор будет надежно защищен от сбоев в высоковольтной обмотке. Заливать обмотку трансформатора по этой технологии не обязательно, хотя в корпусе можно залить эпоксидной смолой. К выводам вторичной обмотки припаиваем изолированный многожильный провод. Лучше всего установить транзистор на небольшой алюминиевый радиатор.

После того, как преобразователь будет готов, его нужно протестировать. Для этого собираем схему без высоковольтной части, на выходе трансформатора должен быть «ток горения», если он есть, то все работает. Далее нужно припаять умножитель напряжения. Керамические конденсаторы имеют емкость 4700 пикофарад, емкость не критична, главное выбирать конденсаторы с напряжением не менее 3 киловольт. При уменьшении емкости конденсаторов частота разрядов увеличивается, но мощность амортизатора уменьшается, при увеличении емкости частота импульсов уменьшается, а вместо этого увеличивается мощность амортизатора. Диоды в умножителе нужны высоковольтные типа КЦ106, их можно получить взломав умножитель советского ТВ или просто купить на радиорынке.

Далее по схеме подключаем умножитель к преобразователю и включаем амортизатор, дуга должна быть 1-2 см (если использованы все приведенные в схеме номиналы). Амортизатор наносит сильные удары с частотой 300 — 350 Герц.

В качестве источника питания могут использоваться литий-ионные аккумуляторы от мобильных телефонов емкостью 600 мА и более, также могут использоваться никелевые аккумуляторы напряжением 1,2 вольта, четыре никель-металлические гибридные батареи емкостью от В моем проекте Было использовано 650 мА, благодаря мощному полевому транзистору аккумуляторы работают под большой нагрузкой (близкой к короткому замыканию), но тем не менее их емкости хватает на 2 минуты постоянной работы амортизатора, и согласитесь с большим за такой компактный и мощный электрошокер!

Установка осуществляется в удобном пластиковом футляре (к счастью, подходящий футляр от старого электрошокера Оса у меня был под рукой). Высоковольтная часть цепи должна быть покрыта силиконом (для надежности). Штыки представляют собой отрезанную вилку, гвозди или винт. Электрошокер должен быть интегрирован с переключателем и кнопкой мгновенного действия, это необходимо для предотвращения самоактивации в кармане.

Защититься в закрытом помещении от неожиданно подвергшегося нападению человека довольно сложно. Например, как остановить вора в лифте? или они могут получить травмы, а нож или пистолет могут стать смертельным оружием. Они также дадут ограничение по времени.

Поэтому оптимальным будет вариант, который, кстати, можно сделать самому. А сегодня мы расскажем, как сделать в домашних условиях обычные и мощные мини-электрошокеры.

Прежде чем перейти к особым типам устройств, поговорим о том, как сделать простейший электрошокер.

Необходимое оборудование и сырье

Вот список необходимых материалов и деталей:

провод;
проволока диаметром от 0,4 до 0,7 миллиметра;
изолента;
старый корпус или пластик, подходящий для его изготовления.
аккумулятор для питания;
светодиод;
проволока диаметром от 0,5 до 1 миллиметра;
полиэтиленовый пакет;
переключатели;
силикон;
предохранитель;
диоды, конденсатор и резистор для зарядного устройства;
ферритовый стержень, извлеченный из старого радио;
проволока диаметром 0,8 мм;
скотч;
ферритовый трансформатор, извлекаемый из импульсного блока питания любого электронного устройства;

А теперь давайте узнаем, как сделать самодельный электрошокер.

Технология создания

Высоковольтная катушка

Для начала сделаем катушку высокого напряжения.

Для этого ферритовый стержень длиной примерно пять сантиметров обматывают изолентой в три слоя, затем следуют пятнадцать витков самого тонкого провода.
Вверху: еще пять слоев изоленты и шесть слоев изоленты.
Пластиковый пакет разрезаем на полоски длиной десять сантиметров и шириной, соответствующей длине катушки.
За вторичной обмоткой следует более толстый провод (от 350 до 400 витков) в том же направлении, что и первичная обмотка.
Каждый ряд провода (от 40 до 50 витков) изолируют полиэтиленовыми лентами и пятью рядами липкой ленты.
В конце есть два слоя изоленты и десять слоев изоленты. Заполните бока силиконом.

Трансформатор преобразователя

Теперь делаем трансформатор преобразователя.

Намотываем первичную обмотку из проволоки толщиной 0,8 мм (12 витков). Вторичная обмотка — 600 витков (70 витков подряд) миллиметровым проводом.
В его основе будет ферритовый трансформатор, с которого необходимо снять все обмотки и ферритовый каркас (возможно, потребуется на короткое время погрузить деталь в кипяток).
Чтобы утеплить каждый ряд, выложите четыре слоя изоленты. Вставив половинки феррита, фиксируем конструкцию изолентой или скотчем.

Искровой разрядник и другие детали

Следующая деталь — разрядник.

Для этого берем старый предохранитель, горячим паяльником снимаем с его контактов олово, вытаскиваем внутренний провод.
Вкрутите винты с обеих сторон (они не должны соприкасаться).
Изменяя зазор между ними, можно изменять скорость разряда.

Берем готовые аккумуляторы:

литий-ионный (снят с мобильного телефона),
никель-кадмиевый или литиевый полимер.

Последние очень вместительны, но их надо покупать, а это дорого.

Для зарядного устройства припаиваем диодный мост, конденсатор, резистор и сигнальный светодиод. Схему характеристик деталей можно найти в сети. Время зарядки составит от трех до четырех часов.

Что касается корпуса, то можно найти что-нибудь подходящее, выпотрошив неисправный прибор. Или склеить из пластиковых деталей. Можно даже сделать картонную коробку, заправив ее эпоксидной смолой. В результате получается электрошокер мощностью примерно пять ватт, потребляющий до трех ампер тока. Помните, что человек не должен подвергаться электрошоку более трех секунд.

Частота заряда

Использовать или не использовать электрошокер зависит от желания владельца. Батареи больше подходят для питания. Электрошокер не требует специальной настройки, он должен сработать немедленно. Если используются указанные батареи, скорость разряда должна быть близка к 35 Гц. Если этот показатель меньше, возможно, трансформатор неправильно или плохо намотан, либо следует выбрать другие транзисторы. Опытным путем необходимо подобрать частоту разрядов. Это происходит в результате развода. Вам нужно проверить скорость разряда в течение 5 секунд. Расстояние не должно быть максимально возможным, иначе электрошокер однажды может сгореть. Учтите, что на разрушение воздуха влияет давление, влажность и другие внешние условия.

Принцип работы

Каков принцип действия электрошокера? Схема, представленная в статье, предполагает следующее: конденсатор зажигания воздействует на трансформатор, в результате чего образуется искра, разрывающая несколько сантиметров воздуха. Конденсатор в этот момент бьет прямо со всей своей энергией. Использование токопроводящего канала позволяет заряжать без больших потерь, сохраняя не только мощность устройства, но и удобные габариты. Как сделать электрошокер в домашних условиях? Едем работать.

Трансформатор — основная часть устройства, одна из самых сложных в изготовлении. Для работы понадобится бронежилет B22 из феррита 2000 НМ. Его необходимо будет обмотать эмалированной проволокой (0,01 мм). Заворачивать нужно до тех пор, пока в сердцевине не останется места около 1,5 мм. Получится отличный результат, если обмотать изолентой. В итоге у вас получится 5-6 слоев.

Следует отметить, что непрофессионалам сделать электрошокер своими руками довольно сложно. Схема может показаться довольно простой, но в процессе производства необходимо учитывать множество деталей. Особенно это касается изоляции. Намотанный провод необходимо заизолировать слоем изоленты, затем сделать еще 6 витков, но уже более плотным проводом диаметром около 0,8 мм. Сделав третий круг, вам нужно будет остановиться и повернуть, после чего вы можете продолжить и добавить еще 3 круга. Для обеспечения прочности конструкции можно использовать суперклей. По окончании работы чашки нужно приклеить или снова обмотать изолентой. Контакты не должны контактировать с окружающей средой, в противном случае мы рискуем, вместо того чтобы защищаться, нанести нам электрический ущерб.

Кроме того, для работы вам понадобится труба диаметром 20 мм и длиной 5 см, изготовленная из полипропилена. В электрошокере эта деталь будет секционной рамой. Для этого нужно закрепить дрелью болт, подходящий по диаметру трубы, и аккуратно загладить пазы наждачной бумагой. Важно не повредить трубу при эксплуатации и получить участки размером 2 на 2 мм. Далее канцелярским ножом необходимо сделать надрез шириной до 3 мм по каркасу, не повредив трубку.

Чем опасны самодельные электрошоки?

Вы не боитесь ответственности и все же хотите сделать электрошокер своими руками? Эксперты предупреждают: помимо наказаний за его изготовление и использование, такое оружие может нести ряд других угроз! Между ними:

Опасность самоуничтожения. Плохо изолированные контакты, самодельный корпус, непродуманная схема — неудивительно, что «самодельные» толчки часто шокируют самого хозяина, воспламеняются и даже взрываются в его руках! Что, если это произойдет во время самообороны?
Нерегулируемая мощность. Удары сертифицированы не просто так. Превышение некоторых параметров импульсного тока делает электрошокер очень опасным оружием, способным парализовать и даже убить противника.
Высокая цена. Вы хотели сделать электрошокер своими руками в целях экономии? Что бы это ни было! Большую часть запчастей все равно придется докупить, где-то взять корпус, аккумулятор, выпрямитель, умножитель напряжения. Практика показывает, что простейший шок ручной работы будет стоить не менее 4-5 тысяч, даже если вы вручную намотаете трансформатор. Между тем, китайский аппарат с большей мощностью можно купить за полцены.

Резюмируем: самодельный электрошок опасен, дорого и незаконен, к тому же далеко не всегда эффективен. Если вы хотите обзавестись оружием, а не просто играть с паяльником, купите фирменный разрядник.

Процесс намотки трансформаторов

Высокофункциональные промышленные амортизаторы стоят дорого. Приобрести их может любой желающий старше 18 лет, но закон разрешает использование устройств мощностью до 3 Вт. Высокое напряжение не имеет значения, так как оно протыкает только одежду. Малая мощность превращает промышленный прибор в бесполезную игрушку (кроме «полицейских» моделей). Именно поэтому нужно искать ответ на вопрос, где найти или как намотать высоковольтный трансформатор для электрошока своими руками.

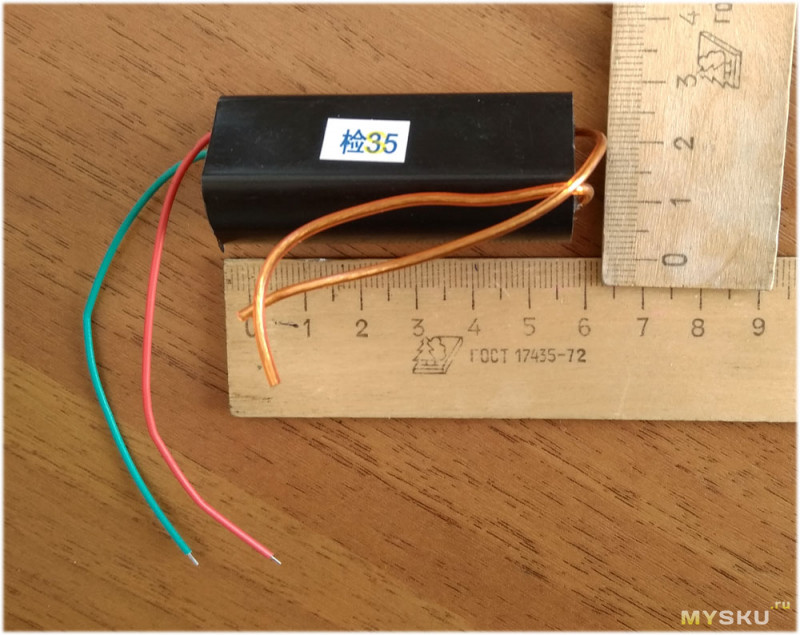

Для начала разберемся, где найти готовый трансформатор электрошока. Радиолюбители утверждают, что лучший вариант — преобразователь питания ксеноновых фар. При подаче на него напряжения 1500 В от конденсатора емкостью 1 мФ дуга достигает 7 см.

Сделать электрошокер из линейного трансформатора можно, если дома есть старый советский телевизор, в котором этот элемент использовался для строчной развертки. Все, что вам нужно, это стержень — вы можете обмотать его другими нитками. Ферритовые сердечники преобразователей, взятые из блоков питания старых компьютеров, также подходят для новой обмотки. Существующую обмотку необходимо полностью разрезать.

Обмотка трансформатора для амортизатора, входящего в состав инвертора, своими руками начинается с выбора магнитопровода. Это могут быть 2 жилы, уложенные параллельно, или стальные элементы в форме W. Количество витков рассчитано так, чтобы на входе 12 В превращалось в 2-2,5 тысячи вольт на выходе.

Первый вариант

Провод следует брать с медным проводом сечением 0,4-0,5 мм и состоять из пяти жил по 2 пучка длиной 20 см. Это соответствует проводу сечением 2,5 мм. На рамке от края до края необходимо намотать сразу 5 витков двумя жгутиками. Первичная обмотка заизолирована лентой (не менее 10 слоев), выводы (из которых получено 4) необходимо обрезать, очистить и залудить.

Вторая повышающая обмотка, провод 0,08-0,1 мм, витает на 1000-1200 витков, затем наматывается послойно. Через каждые 80 витков наматывают 3 слоя ленты. Рекомендуется залить вторичную обмотку эпоксидной смолой (по желанию).

Второй вариант

Провод первичной обмотки 0,5-0,8 мм, намотано 10-14 витков, заизолировано пятью слоями ленты. Для вторички провод 0,1-0,8мм (больше — лучше), 350-600 витков, изоляция через каждые 50-100 витков.

Чем толще провод вторичной обмотки и чем больше витков, тем мощнее электрошокер.

Готовый преобразователь необходимо испытать, для этого собирают схему (до высоковольтной части). Выходной ток должен быть высоким. Если схема работает, то припаивается умножитель (конденсатор) на напряжение 3 кВ. При недостаточной мощности мощность шокера уменьшается, частота импульсов увеличивается. При большей емкости мощность устройства увеличивается, но показатели частоты следования импульсов уменьшаются.

Электрошокер своими руками из подручных материалов: распайка

Плюс — так проще.

Пришло время взглянуть на принципиальную схему электрошокера. Похоже на то:

конденсатор зажигания заряжается через диодный мост

боевой конденсатор заряжается через дополнительные диоды.

Для преобразователя подходят почти все 330-омные MOSFET-транзисторы, даже выбор резисторов не критичен. Конденсаторы на 3300 пикофарад нужны для ограничения тока при пуске устройства, то есть для защиты преобразователя. Если вы используете мощные транзисторы (например, IRFZ44 +), в этой защите нет необходимости, и вы можете обойтись без установки таких конденсаторов.

В схеме есть особенность: при замыкании контактов (например, при прикосновении к коже, а не к одежде) не работает амортизатор, так как боевой конденсатор не успевает зарядиться. Если вы хотите устранить это неудобство, установите второй разрядник последовательно с одним из выходов.

Вся схема (при правильном расположении элементов на плате) хорошо умещается на участке 4 на 5 сантиметров. Для питания берем 6 никель-кадмиевых аккумуляторов емкостью 300 миллиампер-часов размером с пальчиковый аккумулятор мощностью около 15 Вт. Таким образом, все устройство помещается в пачку размером с сигаретную пачку.

Алюминиевые заклепки — лучший выбор для контактов. Они обладают достаточной электропроводностью и имеют стальной сердечник. Он дает сразу два преимущества: значительно увеличивается контактная прочность и нет проблем со сваркой алюминия. Если их нет, то подойдут обычные стальные пластины любой формы.

Сборка может производиться на текстолитовой плате с гравировкой, а можно припаять элементы проводами. Но сначала лучше собрать его на макетной плате, чтобы не тратить время и силы на переделку платы в случае, если что-то пойдет не так. Кабели высокого напряжения необходимо закрепить на небольшом расстоянии (около полутора сантиметров), чтобы трансформатор не перегорел.

После распайки включите прибор. Электропитание должно поступать непосредственно от батарей — не используйте блоки питания. Он не требует настройки и должен работать сразу после зажигания, частота искрообразования около 35 герц. Если он намного меньше, причина, скорее всего, в неправильно намотанном трансформаторе или не в тех транзисторах.

Если все работает нормально, разделите выходные контакты на дюйм и перезагрузите устройство. Стандартный шок имеет расстояние контакта 2,5 сантиметра. Если все работает нормально, раздвиньте контакты еще на дюйм и попробуйте устройство еще раз. Если получилось, уменьшите его до стандартных 2,5 сантиметров. Этот запас мощности необходим для работы устройства в любых условиях влажности и давления.

Если детали не дымят и не плавятся — все нормально, можно припаять элементы к плате и приступить к последнему этапу — изготовлению корпуса.

Электрошокер из эконом лампы

А вот и мощный электрошокер AK22X (автор — AKA KASYAN).

Дизайн существует уже много лет, было множество изменений и улучшений, а именно эта модель была создана автором около 3 лет назад и всегда хранилась, так сказать, под кроватью, на всякий случай. Этому электрошокеру посвящено не одна статья (на сайте автора проекта AKA KASYAN все ссылки указаны под оригинальным видео автора этого проекта, ссылка ИСТОЧНИК в конце статьи), Схема ее успешно повторяли сотни людей, кстати, сама схема находится в свободном доступе и любой желающий, очевидно с прямыми руками и некоторыми необходимыми знаниями в электронике, может повторить. На авторском канале много видео на эту тему, по которым интересуют ссылки в описании под видео. А теперь приступим к работе. В прошлом году AKA KASYAN снял похожий видеоролик о том, как сделать электрошокер из запчастей старого принтера, сегодня мы продолжим эту тему и рассмотрим вариант сборки электрошокера из комплектующих от старой дешевой лампы.

Газоразрядные (или энергосберегающие) лампы имеют электронный источник питания или, другими словами, балласт, который находится в цоколе лампы. К нашему шоку, нужны 2 такие дешевые лампы, но если есть, возьмите 3. Но лампы должны быть одинаковой мощности. В данном случае они составляют 105 Вт.

Аккуратно разобрав цоколь лампы, вытаскиваем балластную плату. Фактически, это самогенерирующийся полумостовой преобразователь напряжения, о котором было рассказано в бесчисленных видеороликах на YouTube. Нам нужно разобрать обе лампы. Нужны только доски, от бутылок можно утилизировать.

Нагреваем паяльник и сначала припаиваем стартер. Их ни с чем не спутаешь.

Далее припаиваем указанный конденсатор.

Это высокое напряжение с напряжением 1000-1600В; на каждой плате только такой конденсатор. Следующим шагом будет припайка транзисторов, их два, а нам нужен только один.

Это высоковольтные транзисторы с обратной проводимостью, в данном случае ключи EP13007, но у вас они могут быть разные из одной и той же линии, все зависит от мощности экспериментальной лампы. Здесь необходимо указать, что транзисторы должны работать, их можно проверить с помощью тестера транзисторов или тестера полупроводников.

На плате много стандартных диодов. Среди них можно найти несколько импульсных диодов серии fr107, мы их находим и припаиваем.

Еще раз повторяю, требуемые диоды имеют маркировку fr107. Итак, с компонентами разобрались, идем дальше. Следующим шагом будет разборка стартера, снятие штатной обмотки.

Если обратить внимание на сердечник, можно увидеть зазор между половинками, центральная часть одной из половинок короче, чем у другой.

Итак, у нас есть два сердечника, нам нужны те более длинные половинки, из которых мы будем собирать новый трансформатор.

По идее соберем самогенерирующий преобразователь и понадобится зазор, но он должен быть небольшим, хотя схема будет работать даже без зазора.

Наша схема может питаться от батарей от 3,7 до 9 В. Одна или пара литиевых батареек в порядке.

Воспользуемся оригинальным каркасом, просто обмотаем новую обмотку. А теперь будьте максимально внимательны, так как теперь будет показан подробный процесс намотки высоковольтного трансформатора по технологии автора проекта, которая ни разу его не подвела. Для начала нам понадобится провод, диаметр может быть от 0,4 до 0,6 мм, уже не имеет смысла для данной схемы.

Берем 2 пряди, скручиваем их концы вместе и начинаем накручивать. Обмотка должна содержать около 20 витков. Качаем в 2 ряда как показано ниже (более подробно это показано на видео в конце статьи).

Читайте также: Как связать квадратную веревку для складного ножа

Далее выводим конец обмотки и закрепляем на шпильке.

Следующий шаг — взять самый обычный и недорогой прозрачный скотч и изолировать рану, обернув ее десятью слоями ленты.

Особое внимание мы уделяем изоляции точек ответвления первичной обмотки. После намотки и изоляции первичной обмотки приступаем к намотке вторичной, именно в ней будет генерироваться высокое напряжение.

Обмотка состоит из 800-1000 витков с проводом от 0,05 до 0,1 мм. Такой провод можно взять от катушки реле от недорогих китайских настенных часов, ну или купить в радиомагазине.

Обмотка этой обмотки многослойная, каждый слой содержит 80-100 витков. Поверх намотанного слоя кладется изоляция из 3 — 4 слоев липкой ленты, обмоточный провод никогда не режется, но идет с изоляцией.

Для начала припаиваем к проводу обмотки кусок плетеной проволоки, желательно с мягкой изоляцией. Место сварки прячем под термоусадку.

Провод вторичной обмотки прокладываем максимально ровно, стараясь не перекрывать друг друга, но если они есть, то ничего страшного. Обмотав первый ряд, изолируем обмотку. Обматываем вторую, затем снова изоляцией и так до получения заданного количества витков.

После окончания намотки перерезаем провод, припаиваем многожильный провод, прячем точку пайки под термоусадку, в целом все так же, как и в начале. Далее собираем трансформатор. Скрепляем половинки сердечника предварительно нарезанными полосками изоленты.

Следующим шагом будет проверка вторичной обмотки на обрыв. Сопротивление обмотки в данном случае около 135 Ом, все зависит от количества витков и диаметра провода, так что может быть больше или меньше, главное, чтобы не было обрыва, в этом случае мультиметр покажет бесконечно высокое сопротивление.

Теперь вернемся к первичной обмотке, ее нужно фазировать. Соединяем начало первой половины обмотки с концом другой. Если все заводились, как показал автор, просто подключите указанные контакты, чтобы получить среднюю точку на схеме, именно сюда подается плюс от источника питания.

Трансформатор готов, а теперь перейдем к схеме электрошокера.

Это самогенерирующийся повышающий преобразователь высокого напряжения. На выходе установлен умножитель напряжения, собранный на конденсаторах и диодах, которые мы предварительно припаяли. У нас на вторичной обмотке достаточно высокое напряжение, а диоды типа fr107 всего 1000 В, из-за чего несколько диодов соединены последовательно, так мы получаем столбик диодов, обратное напряжение которых уже намного выше чем у одного диода. Как 2, так и 3 диода можно соединить последовательно, как показано на схеме.

На выходе умножителя установлена цепочка последовательно включенных резисторов, необходимых для разряда остаточного напряжения на конденсаторах умножителя после выключения электрошокового устройства.

На этом этапе необходимо проверить работу ранее собранного трансформатора. Для этого собираем указанную часть схемы.

При питании от источника питания 9 В схема генератора потребляет только 200 мА, что очень хорошо.

На выходе трансформатора получаем переменное напряжение высокой частоты. Это выглядит примерно так:

Дуга протянута на довольно большое расстояние, поэтому схема работает как надо. Теперь осталось собрать умножитель, который повысит напряжение с трансформатора до еще большего значения.

При подключенном множителе цифры уже такие:

Можно увеличить длину разрядов или воздушного перерыва, добавив ступень умножения, но даже с двумя конденсаторами заслонка лопается хорошо. Что ж, с тремя конденсаторами получаем кое-что поинтереснее:

Осталось только установить подходящий корпус и все. Я настоятельно рекомендую вам заполнить схему умножителя высоковольтным трансформатором с эпоксидной смолой или парафином в крайнем случае. Насколько это опасно и смогут ли они защитить себя? К сожалению, для самообороны этот вариант не самый лучший, потому что выходная мощность слишком мала, а также небольшой воздушный разрыв. Если злоумышленник одет в тяжелую одежду, такой шок будет бесполезен. Речь идет именно об этом электрошокере, но кусается он довольно болезненно. Ну вот и все. До следующего раза!

Источники

https://les-tish.ru/pletenie/kak-sdelat-elektroshoker. html
https://piko-train.ru/devajsy/shema-elektroshokera.html
https://pro100security.ru/articles/private-security/kak-sdelat-elektroshoker-v-domashnikh-usloviyakh.html
https://game-raft.ru/pletenie/zloj-shoker.html
https://OTransformatore.ru/svoimi-rukami/dlya-shokera/
https://camodelkin.ru/dlya-doma/kak-sdelat-shoker.html
https://FB.ru/article/301013/elektroshoker-svoimi-rukami-shema-instruktsiya-po-sborke-i-ekspluatatsii-kak-sdelat-elektroshoker-v-domashnih-usloviyah

[свернуть]

Как сделать электрошокер в домашних условиях? Электрошокер своими руками из батарейки, зажигалки и других предметов :: SYL.ru

Для любого человека вопрос защиты себя и близких стоит довольно остро. И хотя рынок предлагает множество вариантов для его решения, не каждый из них может устроить, и это влечет необходимость искать пути его разрешения самостоятельно. Одним из неплохих вариантов для обеспечения собственной безопасности является электрический шокер, который иные мастера умудряются изготовить в кустарных условиях.

Понятие «электрошокер»

Электрошокером называют специальный электрический прибор, применяемый как орудие самообороны, чтобы остановить или обезвредить напавшего человека или животное путем подачи электрического разряда высокой мощности. Подобный разряд вызывает оцепенение мышц агрессора и сильный болевой эффект, что парализует нападающего на некоторое время. Выпускают это устройство разных форм, мощностей и ценовой категории. Приобретать и носить с собой электрошокер мощностью до 3 Вт разрешено лицам по достижении совершеннолетия, при этом не требуется предъявление каких-либо дополнительных документов, справок или разрешений. Более мощные приборы предназначены для спецслужб.

Самыми надежными являются, естественно, устройства заводской сборки, но лица, хорошо разбирающиеся в радиотехнике, могут попытаться сделать электрошокер своими руками, благо пособий и схем предостаточно, а достать нужные детали также не составит труда.

Детали, необходимые для сборки электрошокера

Основной частью устройства является преобразователь напряжения, выполненный в соответствии со схемой блокинг-генератора. При этом используется один полевой транзистор с обратной проводимостью марки IRF3705 (можно взять транзистор IRFZ44, IRFZ46, IRFZ48 или же IRL3205). Нужно обеспечить также наличие затворного резистора 100 Ом с заявленной мощностью 0.5-1 Вт, высоковольтных конденсаторов, имеющих емкость 0,1-0,22 мкФ (для последовательного соединения двух конденсаторов по 630 В) и с рабочим напряжением выше 1000 В, искрового разрядника (промышленного или сделанного кустарно из двух расположенных друг над другом кусков провода толщиной 0,8 мм, с зазором в 1 мм), выпрямительного диода КЦ106. Если иметь все необходимые составные элементы, задача, как сделать электрошокер, не вызовет у настоящего умельца затруднений.

Как правильно сделать трансформатор

Чтобы собрать преобразователь, нужно должным образом сделать его главную составляющую — повышающий трансформатор. Для этого берут, к примеру, сердечник от импульсного блока питания. Тщательно освободив его от старой обмотки, аккуратно наматывают новую. Первичную обмотку делают проводом диаметром 0,5-0,8 мм, наложив 12 витков и отводя от середины (мотают 6 оборотов, провод скручивают, делают еще 6 витков в том же направлении). Затем необходимо изолировать ее прозрачным скотчем, сделав им 5 слоев. Поверх накладывают вторичную обмотку, совершив 600 оборотов проводом с диаметром 0,08-0,1 мм, накладывая через каждых 50 витков два слоя скотча для изоляции. Это защитит трансформатор от пробоев. Обе обмотки делают строго в одном направлении. Для лучшей изоляции можно залить всю конструкцию эпоксидной смолой. К выводам от вторичной обмотки нужно припаять провод с многожильными изолированными проводками. Полученный транзистор рекомендуется поставить на теплоотвод из алюминия.

Порядок сборки самодельного электрошокера

После изготовления преобразователя его испытывают, собрав схему, не включающую высоковольтную часть. Если трансформатор собран правильно, на выходе получится «жгучий ток». Затем паяют умножитель напряжения. Конденсаторы подбирают с напряжением не меньше 3 кВ и емкостью в 4700 пФ. Диоды в умножитель ставят высоковольтные, марки КЦ106 (такие есть в умножителях из старых советских телевизоров).

Соединив по схеме умножитель с преобразователем, можно включать получившееся устройство, дуга должна быть при соблюденных характеристиках 1-2 см и слышны достаточно громкие щелчки частотой в 300-350 Гц.

В качестве источника питания можно использовать литий-ионную аккумуляторную батарею, как в мобильных телефонах (емкость их должна быть не меньше 600 мА), или никелевые аккумуляторы, имеющие напряжение 1,2 В. Емкости таких батарей должно хватить на две минуты непрерывной работы прибора с выходной мощностью до 7 Вт и напряжением на разрядниках более 10 кВ.

Монтируют схему в каком-нибудь подходящем пластмассовом корпусе, покрыв для надежности высоковольтный участок схемы силиконом. В качестве штыков можно использовать обрезанную вилку, гвозди или шурупы. Схема должна также содержать выключатель и кнопку без фиксации, чтобы не было случайного самовключения. Как видно из вышесказанного, сборка качественного, надежного и мощного прибора требует достаточно серьезных навыков, поэтому о том, как сделать электрошокер самостоятельно, должны задумываться прежде всего разбирающиеся в радиоэлектронике люди.

Как сделать электрошокер из батарейки

Если нужен более простой способ сборки электрошокера, то можно сделать его буквально из подручных радиодеталей. Для этого понадобится: обычная девятиваттная батарейка типа «Крона», преобразующий трансформатор (его можно взять из сетевого адаптера или зарядного устройства), эбонитовый стержень длиной сантиметров 30-40. Электрошокер своими руками собирают следующим образом: к концу эбонитового стержня с помощью изоленты прикрепляют два куска стальной проволоки длиной около 5 см, соединенных проводами с преобразующим трансформатором и батарейкой «Крона». Батарейку при этом подключают к двухконтактному выводу трансформатора (где выходит ток в 6-9 В). К другому концу стержня прикрепляют небольшой кнопочный выключатель, при нажатии на который между стальными усиками возникает высоковольтная дуга (проскакивает она в тот момент, когда происходит размыкание цепи с батарейкой в малой обмотке, то есть для создания видимой дуги нужно нажимать на выключатель 25 раз в секунду). Несмотря на большое напряжение, создающееся в данной конструкции, сила тока будет очень небольшая, поэтому такой электрошокер может стать, скорее, средством устрашения, нежели защиты.

Как сделать электрошокер из электрической зажигалки

Если знать, как сделать электрошокер, то небольшое маломощное устройство устрашения можно собрать и используя простую электрическую зажигалку для газовых плит. Как сделать мини-электрошокер с ее помощью, описано далее.

Кроме самой электрозажигалки потребуется металлическая скрепка и клей, а также паяльник, и все, что понадобится для пайки. Первым делом ее разбирают и отрезают с помощью полотна по металлу трубку, оставляя лишь рукоятку с торчащими двумя проводками. Кусачками их обкусывают до выступающей длины в 1-2 см. Оголив провода и обработав их флюсом, к ним припаивают два кусочка, отрезанных от металлической скрепки. Усики немного загибают кусачками и проклеивают для изоляции всю готовую конструкцию спереди клеем. Подобный шокер является маломощным и для серьезной самообороны не подойдет.

Электрошокер из электрозажигалок для газовых плит

Зная устройство электрических зажигалок и мало-мальски разбираясь в радиотехнике, можно понять, как из зажигалки сделать электрошокер. Для этого необходимо взять четыре электрозажигалки (точнее, высоковольтные катушки и платы преобразователей), три пальчиковые батарейки или аккумулятора, корпус от фонарика или трубку диаметром 25 мм. Умельцы предлагают соединить данные детали между собой, добавить в схему разрядники и выключатель, что позволит собрать электрошокер своими руками без особых хлопот. Каждый из трансформаторов подключается при этом к двум отдельным контактам, а все содержимое помещается в пластиковый корпус. Предполагается, что при таком способе сборки на разрядниках должно получиться одновременно четыре вспышки.

Электрошокер из пленочного фотоаппарата

Чтобы придумать, как сделать электрошокер своими руками, можно вспомнить о старом ненужном пленочном фотоаппарате – «мыльнице». Его можно переделать в устройство, выдающее одну четвертую от энергии профессионального шокера. Для этого нужно развинтить камеру, вынуть батарейки и найти небольшую лампочку-вспышку. После этого ее отсоединяют от проводков, и на место вспышки к этим проводам присоединяют два куска медной проволоки — с толстым слоем изоляции и длиной 8-10 см — при помощи пайки. Нужно следить, чтобы эти торчащие из фотоаппарата проводки не соприкасались. Помещают батарейки на место, а корпус фотокамеры после проделанных манипуляций изолируют каким-либо пластиковым покрытием, чтобы из него видны были только разрядники в виде медных усиков и кнопки вспышки и затвора. Теперь, спуская затвор, можно получать искры на проводках-разрядниках.

Таким образом, существует несколько способов, как сделать электрошокер в домашних условиях, все зависит от познаний в радиотехнике, мастерства и имеющегося исходного материала. При работе обязательно нужно соблюдать технику безопасности, так как работы связаны в основном с электрическим током высокого напряжения и мощности.

Схемы немощных электрошокеров своими руками.

Как сделать электрошокер в домашних условиях? Электрошокер своими руками из батарейки, зажигалки и других предметов. Электрошокеры по типу воздействия разделяют в зависимости от напряжения и мощности на несколь

Электрошокер — устройство очень полезное, но то, что продается в магазине, вас не защитит в реальных «боевых» ситуациях. Стоит в лишний раз напомнить, что по ГОСТ-у гражданские лица (простые смертные) не могут носить и применить электрошоковые устройства, мощность которых превышает 3 Ватт. Это смешная мощность, которой хватит только для отпугивания псов и пьяных алкашей, но никак не для обороны.
Электрошоковое устройство должно иметь высокую эффективность, чтобы защитить своего хозяина в любых ситуациях, но в магазине таких увы… нет.

Так как же быть в таком случае? Ответ прост — собрать электрошокер своими руками в домашних условиях. У некоторых из вас может возникнуть вопрос: безопасно ли это для нападающих? Безопасно, если знаешь что собирать. Мы в этой статье предложим шокер, который обладает титанической выходной мощностью 70 ватт (130 ватт в пике) и может уложить любого человека за доли секунды.

В паспортных данных промышленных электрошоковых устройств можно увидеть параметр — ЭФФЕКТИВНОЕ ВРЕМЯ ВОЗДЕЙСТВИЯ. Это время напрямую зависит от мощности. Для штатных 3-х ваттных шокеров время воздействия составляет 3-4 секунд, но естественно никто еще не смог подержать 3 секунды, поскольку из-за ничтожной выходной мощности, нападающий быстро сообразит в чем дело и набросится повторно. В этой ситуации ваша жизнь будет под угрозой и если нечем оборонятся, то последствия могут быть трагическими.

Давайте перейдем к сборке электрошокера своими руками. Но прежде, хочу сказать, что данный материал изложен в сети впервые, содержимое полностью авторское, спасибо хорошему другу Евгению за предложение использовать в высоковольтной части двухтактного умножителя. Последовательный умножитель (часто используемый в шокерах) обладает довольно низким КПД, а в этом случае мощность передается к телу нападающего без особых потерь.

Ниже представляем основные параметры электрошокера:

Номинальная выходная мощность	70 Ватт
Максимальная выходная мощность	100 Ватт
Пиковая выходная мощность	130 Ватт
Выходное напряжение на разрядниках	35000 Вольт
Частота искрообразования	1200 Гц
Расстояние между выходными электродами	30 мм
Максимальный пробой воздуха	45 мм
Фонарик	имеет
Предохранитель	имеет
Питание	аккумулятор (LI-po 12V 1200mA)

Инвертор

Использовалась мощная схема двухтактного инвертора с применением N-канальных силовых ключей. Такая схема простого мультивибратора имеет минимальное количество комплектующих компонентов и «жрет» ток до 11 Ампер, а после замены транзисторов на более мощные, то потребления вырос до 16 Ампер — немало для такого компактного инвертора.

Но если имеется такой мощный преобразователь, то нужен соответствующий источник питания. Несколько недель назад на аукционе ebay были заказаны два комплекта литий-полимерных аккумуляторов, емкость которых составляет 1200мА при напряжении 12 Вольт. Позже удалось накопать в сети некоторые данные про эти аккумуляторы. Один из источников сообщал, что ток КЗ данных аккумуляторов составляет 15 Ампер, но потом из более достоверных источников стало понятно, что ток КЗ достигает до 34-х Ампер!!! Дикие аккумуляторы при достаточно компактных размерах. Следует заметить, что 34 А — это кратковременный отдаваемый ток короткого замыкания.

После выбора источника питания нужно приступать к сборке начинки электрошокера.

В инверторе можно использовать полевые транзисторы IRFZ44, IRFZ46, IRFZ48, можно и более мощные — IRL3705, IRF3205 (именно последний вариант использован у меня).

Импульсный трансформатор был намотан на сердечнике от на 50 Ватт. Такие китайские трансформаторы предназначены для питания 12-Вольтовых галогенных ламп и стоят копейки (чуть больше 1 доллара США).

Первичная обмотка мотается сразу 5-ю жилами провода 0,5 мм (каждая). Обмотка содержит 2х5 витков и мотается сразу двумя шинами, каждая шина состоит из 5 витков, как говорилось выше.

Сразу двумя шинами по всему каркасу мотаем 5 витков, т.к у нас в итоге получается 4 вывода первичной обмотки.

Обмотку тщательно изолируем 10-15 слоями тонкого прозрачного скотча и мотаем повышающую обмотку.

Вторичная обмотка состоит из 800 витков и намотана проводом 0,1мм. Обмотку мотаем слоями — каждый слой состоит из 70-80 витков. Межслойную изоляцию ставим тем же прозрачным скотчем, для каждого ряда 3-5 слоев изоляции.

Готовый трансформатор можно залить эпоксидной смолой, чего я никогда не делаю, поскольку технология намотки отработана и пока что ни один трансформатор не пробивал.

Умножитель

Продолжаем собирать электрошокер своими руками. В высоковольтной части использованы два двухтактных умножителя последовательно соединенных. В них использованы достаточно распространенные высоковольтные компоненты — конденсаторы 5кВ 2200пФ и диоды КЦ123 или КЦ106 (первые работают лучше из-за повышенного обратного напряжения).

Особо пояснять нечего, собираем тупо по схеме. Готовый умножитель получается довольно компактным, его нужно залить эпоксидной смолой после того, как он будет смонтирован в корпусе.

С такого умножителя можно снять до 5-6 см чистой дуги, но не стоит раздвигать выходные контакты на большое расстояние во избежание нежелательных последствий.

Корпус и монтаж

Корпус был взят от китайского светодиодного фонарика, правда пришлось чуть переделать его. Аккумуляторы расположены в задней части корпуса.

В качестве предохранителя используется выключатель по питанию. Можно использовать практически любые с током 4-5 Ампер и более. Выключатели были сняты из китайских ночников (цена в магазине менее доллара).

Кнопку без фиксации тоже следует брать с большим током. В моем случае кнопка имеет два положения.

Фонарик собран на обычных белых светодиодах. 3 светодиода от фонарика соединены последовательно и через ограничительный резистор 10Ом подключаются к аккумулятору. Светит такой фонарик достаточно ярко, для освящения ночной дороги вполне подходит.

После окончательного монтажа стоит лишний раз проверить всю схему на исправность.

Для заливки умножителя напряжения я использовал эпоксидную смолу, которая продается в шприцах, вес всего 28-29 Грамм, но одной упаковки хватит для заливки двух таких умножителей.

Готовый электрошокер получается очень компактным и дико мощным.

Благодаря повышенной частоте искрообразования к телу человека подается больше джоулей в секунду, поэтому время эффективного воздействия шокером составляет микросекунды!

Зарядка осуществляется бестрансформаторной схемой, о конструкции которой мы поговорим как-нибудь в другой раз.

Готовый шокер был покрыт 3D карбоном (цена порядка 4 доллар за 1 метр).

Вот таким образом можно сделать электрошокер своими руками, при этом он будет значительно лучше по сравнению с заводскими вариантами.

Впервые я приготовил несколько подробных видеоуроков по сборке этого электрошокера.

Электрошокер — отличное оружие для самообороны. Сегодня его может купить любое физическое лицо которому исполнилось 18 лет, это вполне легально! Шокер не требует дополнительных документов со стороны покупателя и его использование законно. Предназначен электрошокер для активной обороны от грабителей и хулиганов, но все не так просто. Дело в том, что закон нашей страны не разрешает нам, простым смертным носить электрошокеры с мощностью более 3 — х ватт. Напряжение шокера (длина дуги) не имеет никакого значения и предназначена только для пробоя одежды, от этого следует, что шокер с напряжением в несколько миллионов вольт в трудную минуту может оказаться просто игрушкой. .. Реально мощные шокеры используют только органы, если у вас имеется «полицейский » шокер, можете не читать эту статью, а всем остальным прошу разогреть паяльники и приготовить детали для девайса.

К вашему вниманию представляю конструкцию электрошокера с мощностью в 7 — 10 Ватт (зависит от источника питания), который вы сможете сделать своими руками. Конструкция была подобрана как самая простая для того, чтобы с ней справились даже новички, подбор деталей и материалов тоже доступны новичкам.

Преобразователь напряжения выполнен по схеме блокинг — генератора на одном транзисторе, использован полевой транзистор обратной проводимости типа IRF3705, что позволяет выжимать от источника питания «все соки», могут также использоваться транзисторы IRFZ44 или IRL3205, особой разницы почти нету. Также, нужен резистор на 100 Ом с мощностью 0.5-1 Ватт (я использовал резистор на 0.25 ватт, но крайне не советую повторять мою ошибку).

Конечным и самым главным элементом преобразователя является повышающий трансформатор. Для трансформатора был использован сердечник от импульсного блока питания от DVD-проигрывателя. Сначала снимаем все старые обмотки с трансформатора и мотаем новые. Первичная обмотка содержит 12 витков с отводом от середины, то есть сначала мотаем 6 витков, затем делаем, провод скручиваем и в том же направлении на каркасе мотаем еще 6 витков, диаметр провода первичной обмотки 0.5 – 0.8 мм. После этого первичную обмотку изолируем 5 — ю слоями прозрачного скотча и мотаем вторичную. И первичную и вторичную обмотку нужно мотать в одинаковом направлении. Вторичная обмотка содержит 600 витков провода с диаметром 0.08 – 0.1 мм. Но провод мотаем не навалом, а по специальной технологии!
Через каждые 50 витков ставим изоляцию скотчем (в 2 слоя), таким образом трансформатор будет надежно защищен от пробоев в высоковольтной обмотке. Трансформатор намотанный по такой технологии не нуждается в заливке, хотя на всякий случай его можно залить эпоксидной смолой. К выводам вторичной обмотки припаиваем многожильный изолированный провод. Транзистор желательно установить на небольшой алюминиевый теплоотвод.

После того, как преобразователь готов, его нужно испытать. Для этого собираем схему без высоковольтной части, на выходе трансформатора должен быть «жгучий ток», если он есть значит все работает. Далее, нужно спаять умножитель напряжения. Керамические конденсаторы имеют емкость 4700 пикофарад, емкость не критична, главное подобрать конденсаторы с напряжением не менее 3 киловольт. При уменьшении емкостей конденсаторов, частота разрядов увеличивается, но падает мощность шокера, при повышении емкости частота импульсов снижается, взамен возрастает мощность шокера. Диоды в умножителе нужны высоковольтные типа КЦ106, их можно достать разломав умножитель советского телевизора или просто купить на радио рынке.

Далее, соединяем умножитель к преобразователю по схеме и включаем шокер, дуга должна быть 1 — 2 см (если использовать все номиналы, которые указаны в схеме). Шокер издает громкие хлопки с частотой 300 — 350 Герц.

В качестве источника питания можно использовать литий ионные АКБ от мобильных телефонов с емкостью от 600 мА, возможно также применение никелевых аккумуляторов с напряжением 1.2 вольт, в моей конструкции были использованы четыре никель — металл — гибридные батарейки с емкостью 650 мА, за счет мощного полевого транзистора батарейки работают под сильной нагрузкой (близко к КЗ), но тем не менее их емкости хватает на 2 минуты постоянной работы шокера, а это согласитесь очень много для такого компактного и мощного электрошокера!

Монтаж — выполняется в любом удобном пластмассовом корпусе (у меня к счастью под рукой оказался подходящий корпус от старого электрошокера Оса). Высоковольтную часть схемы нужно покрыть силиконом (для надежности). Штыками послужит обрезанная вилка, гвозди или шуруп. Электрошокер необходимо дополнить выключателем и кнопкой без фиксации, это нужно для избегания самовключения в кармане.

В конце, несколько слов о параметрах шокера — напряжение на разрядниках свыше 10 киловольт, пробой одежды 1. 5 — 2 см, средняя мощность 7 Ватт, шокер также дополнен встроенным зарядным устройством и светодиодным фонариком, схема зарядного устройства взята от китайского светодиодного фонарика. Выключатель имеет три положения, светодиод к источнику питания нужно подключить через резистор 10 Ом (чтобы не спалить светодиод).

Данный шокер получился достаточно компактным за счет умножителя и вполне подойдет для наших любимых дам. По сравнению с заводскими электрошокерами, которые продают в магазинах, наш шокер гораздо мощнее, а если все — же хотите поднять мощность, то можно повысить питание до 7.2 вольт, т.к. от емкости батареек зависит тоже очень многое.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Мой блокнот
	MOSFET-транзистор	IRL3705N	1	IRFZ44 или IRL3205	В блокнот
	Диод	КЦ106Б	2		В блокнот
	Резистор	100 Ом	1	0. 5-1 Ватт	В блокнот
	Конденсатор	4700пФ 5кВ	2		В блокнот
SW1	Выключатель		1
