Перемычки для автоматов. Соединение автоматов в электрощите: гребенки и перемычки для надежного подключения

Как правильно соединить автоматы в электрощите. Какие способы подключения существуют. Чем отличаются гребенки от перемычек. Какие виды гребенок бывают и как их использовать. Как выбрать оптимальный вариант подключения.

Способы соединения автоматов в электрощите

При монтаже электрощита часто возникает необходимость соединить несколько автоматических выключателей или УЗО, подключенных к одной питающей линии. Существует два основных способа выполнения таких соединений:

• С помощью проводных перемычек
• С использованием специальных соединительных шин-гребенок

Рассмотрим подробнее особенности, преимущества и недостатки каждого из этих методов.

Соединение автоматов с помощью проводных перемычек

Традиционный способ соединения автоматов — использование проводных перемычек. Для этого применяется гибкий многожильный провод, как правило марки ПВ3.

Технология выполнения проводных перемычек

Процесс создания проводных перемычек выглядит следующим образом:

1. Отрезается кусок провода нужной длины
2. С обоих концов снимается изоляция на 10-15 мм
3. На зачищенные концы обжимаются наконечники типа НШВИ
4. Перемычка подключается между выводами автоматов

Таким образом последовательно соединяются все автоматы в группе. Этот метод называется «шлейфовым» подключением.

Преимущества и недостатки проводных перемычек

У данного способа соединения есть свои плюсы и минусы:

Преимущества:

• Простота выполнения
• Низкая стоимость материалов
• Возможность соединения автоматов разных производителей

Недостатки:

• Громоздкость конструкции
• Сложность монтажа в тесных щитах
• Риск некачественного соединения при неаккуратном монтаже

Использование соединительных шин-гребенок

Более современный и профессиональный способ — применение специальных соединительных шин, называемых «гребенками».

Конструкция соединительных шин-гребенок

Гребенка представляет собой медную пластину в изолирующем корпусе с отходящими контактами-зубцами. Основные элементы конструкции:

• Медная токопроводящая шина
• Пластиковый изолирующий корпус
• Контакты-зубцы для подключения к автоматам

Гребенки различаются по количеству полюсов (1, 2, 3 или 4) и числу модулей (контактов).

Виды соединительных шин-гребенок

Существует несколько основных разновидностей гребенок:

• Однополюсные — для соединения однофазных автоматов
• Двухполюсные — для соединения двухполюсных УЗО и дифавтоматов
• Трехполюсные — для трехфазных цепей
• Шины с вилочными контактами — для автоматов с двойным зажимом

Преимущества использования гребенок

Соединительные шины-гребенки имеют ряд важных достоинств:

• Компактность и аккуратность монтажа
• Высокая надежность соединений
• Удобство обслуживания электрощита
• Возможность быстрого отключения группы автоматов
• Снижение риска ошибок при монтаже

Выбор оптимального способа соединения автоматов

При выборе метода соединения автоматов следует учитывать несколько факторов:

• Тип и количество соединяемых устройств
• Габариты электрощита
• Требования к надежности и эстетике монтажа
• Стоимость материалов
• Квалификация монтажника

В большинстве случаев для профессионального монтажа рекомендуется использовать соединительные шины-гребенки. Они обеспечивают более качественное и надежное соединение автоматов.

Особенности монтажа соединительных шин-гребенок

При использовании гребенок для соединения автоматов важно соблюдать некоторые правила монтажа:

• Выбирать гребенки, совместимые с установленными автоматами
• При необходимости обрезать гребенку до нужной длины
• Надежно фиксировать контакты в зажимах автоматов
• Изолировать открытые участки шины
• Соблюдать допустимую токовую нагрузку на шину

Сравнение проводных перемычек и шин-гребенок

Для наглядности сравним основные характеристики двух способов соединения автоматов:

Параметр	Проводные перемычки	Шины-гребенки
Компактность	Низкая	Высокая
Надежность	Средняя	Высокая
Удобство монтажа	Среднее	Высокое
Стоимость	Низкая	Средняя
Универсальность	Высокая	Средняя

Рекомендации по выбору метода соединения автоматов

На основе рассмотренной информации можно дать следующие рекомендации:

• Для бытовых щитков с небольшим количеством автоматов допустимо использование проводных перемычек
• В квартирных и офисных щитах рекомендуется применение шин-гребенок
• Для промышленных щитов обязательно использование гребенок
• При монтаже УЗО и дифавтоматов лучше применять специальные двухполюсные гребенки
• Выбирать гребенки с учетом типа контактов автоматов

Правильный выбор способа соединения автоматов позволит обеспечить надежную и безопасную работу электрощита на долгие годы.

Перемычки в электрощите. Какой провод использовать

Сегодняшняя тема — подключение нагрузок к нашей домашней однофазной сети напряжением 220 вольт. Считаем, что оно (напряжение) уже подано в ящик, где установлен учет, а из ящика уже пришла пара проводов в дом и подключена к общему автомату в электрощитке внутри дома.

Этот распределительный щиток может содержать кроме общего сдвоенного автомата несколько одинарных, с помощью которых подается напряжение на отдельные участки домашней сети. Какие это участки — зависит от того, как мы распределим сеть. Например, один автомат подает напряжение во все розетки, другой — на лампы освещения, третий — к кухонной электроплите, четвертый — к котлу отопления и т.д.

Можно распределить и по другому: один для прихожей, второй для кухни, третий для санузла, четвертый для гостиной, пятый для спальни, шестой в баню, седьмой для дворовых потребителей, восьмой для мастерской и т.д. Общего какого-то правила распределения не существует, все зависит как от удобства разводки проводов, так и от желания хозяина. Но в первую очередь желательно учитывать нагрузки.

Где установить этот электрощиток? Ответ прост: в удобном месте. Кто-то посчитает удобным его размещение у входной двери в прихожке, а кто-то спрячет его с глаз долой в укромный угол.

В продаже имеются распределительные щитки самых разных форм и размеров. Навесные и встраиваемые, с дверками и без них, однорядные и многорядные… При подборе надо учитывать, конечно, количество устанавливаемых автоматов и еще оставлять некоторый резерв места для двух-трех выключателей. Жизнь ведь не стоит на месте и никто не знает, что потребуется завтра еще подключить.

Внутри щитка элементы крепятся на так называемой дин-рейке. Установка проста, никаких дополнительных крепежных деталей не требуется.

Кроме того, необходимо предусмотреть место на дин-рейке для клеммника нулевых проводов. Ведь через выключатели мы коммутируем только один провод: фазный. А нулевые провода могут быть соединены на одном клеммнике. Хотя, конечно, никто не запрещает для каждого присоединения использовать сдвоенные выключатели.

В развернутом виде схема распределительного щитка может выглядеть так, как изображено на рисунке. От ящика учета приходят два провода, фаза и ноль. Приходят на общий выключатель. После этого выключателя фаза поступает на выключатели распределения, а ноль — на общую нулевую шинку. И далее после выключателей и нулевой шинки уходят по паре проводов на соответствующие выключателям объекты.

Как видим, в схеме распределения тоже ничего сложного. А вот номиналы выключателей придется подобрать соответствующие ожидаемым нагрузкам. Например, какой-то из выключателей у нас установлен для санузла. Что там будет работать? Освещение, фен/бритва… Все это мелочи. А серьезная нагрузка есть? У меня вот есть: водонагреватель 2 кВт. Это 2000/220=9 ампер (формула 7 !).

Решаем, какое необходимо сечение провода. Для меди принято 10А на 1 мм 2 . Мы берем ближайший по сечению в сторону увеличения провод/кабель: 1.5 мм 2 . И для защиты этого провода устанавливаем выключатель на 10а.

Это для провода, который пойдет в санузел. А в распределительном щитке каким проводом монтаж вести? Тут надо просчитать вообще всю нагрузку в доме. Ведь по этим проводам от общего автомата до выключателей и нулевой шинки пойдет вся суммарная нагрузка.

Предположим, насчитали не более 10 кВт. Это максимальный ток около 45 ампер. Значит, общий автомат ставим на 50 ампер, а монтаж ведем медным проводом сечением не менее 10 мм 2 .

При монтаже затягиваем винты надежно, но без того фанатизма, с которым можно сломать выключатель. Фазные перемычки между выключателями также готовим из провода с тем же сечением. Необходимость этого очевидна: в зажим вставляются два провода, и если один из них будет тоньше другого, то, естественно, он не может быть надежно зажат винтом.

Поиск по сайту.
Вы можете изменить поисковую фразу.

Сегодня современные распределительные щиты состоят из большого количества автоматических выключателей, УЗО или дифавтоматов. Все эти защитные устройства необходимо правильно подключить и самое главное, чтобы это было надежно и безопасно.

Чем большинство людей объединяет несколько групповых автоматов? Правильно, самодельными перемычками из кабеля. Конечно, если все сделать аккуратно и качественно, то они будут служить исправно не один год. Но, как показывает опыт, что у большинства людей «руки-крюки» и это мастерство может привести к плачевным последствиям.

Вот несколько реальных примеров подключения автоматических автоматов в щитках с помощью перемычек из кабеля.

Ниже щиток от застройщика в новом 16-ти этажном доме. Так сделано в сотнях квартирах. Электрики застройщика не заинтересованы в качестве сборки щитков. В этом уже все и причем давно убедились. Поэтому перебирайте их.

Ниже еще один пример применения перемычек…

Это фото мне прислали в ВК. Большой щит и собран на аппаратах Schneider Electric, но перед перемычками он не устоял.

Вот что может случиться с перемычками. Даже автомат расплавился!

Люди, если вы тратите большие деньги на аппараты защиты и хотите чтобы было все безопасно, то потратьте еще немного денег и купите гребенчатые шины. Обычно многие на этом экономят, чем подкладываю себе мину замедленного действия.

Гребенчатые шины, или как многие называют, гребенки сегодня продаются в любых магазинах электротоваров. Их выпускают разные производители и они бываю однополюсные, двухполюсные и трехполюсные.

Для подключения нескольких групповых автоматических выключателей применяют однополюсные гребенки 1P. Они легко режутся на нужные длины для разного количества автоматов и способны выдержать длительное протекание тока до 63А. Этого для дома вполне достаточно. Также они еще имеют диэлектрический пластиковый корпус.

Вот пример применения однофазной гребенчатой шины. Тут объединены три автомата в одну группу, а последующие четыре в другую.

Ниже уже эти две гребенки в одном общем диэлектрическом корпусе. Это очень удобно, надежно, а самое главное безопасно и без лишних движений в отличии от перемычек.

Для подключения нескольких однофазных УЗО и дифавтоматов применяют двухполюсные гребенчатые шины. Они отличаются тем, что в диэлектрическом корпусе находятся, разделенные между собой, уже две однофазные шины, но с увеличенным шагом в два раза.

Смотрите, для объединения нескольких защитных устройств нам нужно подключить «ноль» первого УЗО, затем перепрыгнуть через его фазный контакт подключить «ноль» второго УЗО и т.д. Здесь уже однофазная гребенка нам не подойдет, так как она замкнет «ноль» и «фазу» у всех УЗО. Поэтому тут применяется только гребенка 1P+N (двухполюсная). Сразу скажу, что трехфазная гребенчатая шина сюда не подойдет, даже если из нее выкинуть третью шину, так как шаг между язычками тут будет составлять уже три модуля. Я это подробно сейчас пишу, так как я уже немного устал объяснять как устроены такие шины заказчику (он не хотел тратить на нее еще 350 р.) и некоторым продавцам электротоваров. Меня очень удивило, что консультант мужчина соответствующего отдела в «Максидоме» и несколько девушек в других магазинах электротоваров впервые про нее слышали. Они же предлагали трехфазную гребенку попробовать переделать в двухполюсную.

Смотрите фото ниже и все поймете как устроена двухполюсная гребенчатая шина 1P+N.

Вот ее внутренности — две шины.

Вот пример применения 2-х полюсной гребенки. Ею объединены два УЗО. Это очень удобно и безопасно. А если таких защитных устройств стоит большее количество, то без такой гребенки думаю не обойтись.

Трехполюсная гребенка 3P применяется для подключения 3-х полюсных автоматических выключателей, а также для подключения однополюсных автоматов на разные фазы. В ней присутствуют уже три шины с шагом язычков в три модуля. Думаю тут все понятно после описанного выше.

Вот ниже пример применения гребенок 3P. Она находится во 2-м и 3-ем рядах. Во втором ряду она подключает два 3-х фазных и 6 однофазных автоматов. В третьем ряду она подключает два трехфазных и четыре однофазных автоматов. А теперь представьте если тут все три фазы раскидать перемычками из кабеля — что получится?

Если вы все-таки решили объединить автоматы с помощью перемычек из кабеля, то обязательно помните, что подключать к автомату два кабеля разного сечения нельзя, так как хорошо зажмется более толстая жила, а которая немного тоньше будет иметь плохой контакт. Это может привести к нагреву и оплавлению изоляции на перемычках, как на четвертом фото сверху.

Улыбнемся:

Электрический ток не бьёт, он защищается.

Статья написана опираясь на собственный опыт и связанные с монтажом трудности. Перед монтажом щитка рекомендую получить у Вашей энергокомпании технические требования.

• Внимание! Если на вашем питающем проводе, присутствует напряжение, то перед началом выполнения электромонтажных работ, по подключению автоматического выключателя, подачу электричества необходимо отключить. После чего, в обязательном порядке, убедиться в его отсутствии, используя указатель напряжения, или мультиметр. И только после этого, приступать к работе.

1. Вся хитрость заключается в том, что места размещения автоматов защиты рассчитываются заранее, затем они устанавливаются на DIN рейку, и лишь потом протягиваются все провода не под рейкой, а сбоку используя пластиковые хомуты затяжки.
2. Если размеры вашего щита довольно большие, скажем на 12 и более модулей, разумно взять щит более большого размера, чтобы все можно было компактно разместить, и все провода сбоку уместились.
3. Также в одну колодку автомата не рекомендуется подключать более 2 проводов, а если и подключаете 2 провода то пусть они будут одного сечения.
4. Варианты размещения нулевых, заземляющих и дополнительных нулевых колодок могут быть различны в зависимости от типа самого щита, но сути это меняет.

Для подключения лучше всего использовать провод одного сечения с питающим, то есть, если у питающего провода сечение каждой из жил 6 квадрат, то для подключения счетчика, применяем тоже 6 квадрат. Максимальное сечение, на которое рассчитаны клеммы электросчетчика, 25 квадрат, но здесь следует отметить, что максимальный ток, на который электросчетчик рассчитан, равен 50-60 Ампер (в зависимости от марки электросчетчика), это 10-12 Киловатт. Отсюда следует, что разумным сечением жилы провода, используемого для подключения счетчика, стоит считать, медный провод, сечением 10-16 квадрат или алюминиевый провод, сечением 16-25 квадрат. Соответственно, и защитное устройство, должно быть номиналом меньше предельной пропускной способности счетчика, то есть, если счетчик рассчитан на 50-60 Ампер, то автомат следует ставить, номиналом, не более 40-50 Ампер.

Как правило, если мощность превышает 7-10 кВт, сетевые организации, что бы усреднить межфазную нагрузку на линии, выдают технические условия, уже не на 220 Вольт, а на 380 Вольт. В этом случае, для установки потребуется трехфазный счетчик электроэнергии, который имеет совершенно иную схему подключения.

Что бы не покупать лишнего, можно рассчитать необходимое сечение жил, которое потребуется для каждого конкретного случая. Точкой отсчета, будет номинал вводного автоматического выключателя. При наличии этих данных, высчитываем необходимое сечение провода, для изготовления соединительных перемычек внутри бокса, используя таблицу сечения медных проводов по длительно допустимому току (ПУЭ). Или, таблицу ПУЭ для алюминиевых проводов.

Выбрав нужное сечение, делаем перемычку, между фазным контактом автомата и первым контактом электросчетчика. В качестве перемычек, как правило, применяются провода двух марок:

ПВ 1 — одножильный жесткий провод
ПВ 3 — многожильный гибкий провод

Обычно в практике используется провод марки ПВ 1 , его выбор обусловлен максимальной простотой в обращении. Если говорить, о проводе марки ПВ 3 , то он так же, применяться в качестве перемычек, но здесь, следует отметить, что выполнение соединений данным проводом, имеет свои особенности. Так, чтобы получить от многожильного провода максимально качественный контакт, на кончиках зачищенных жил необходимо использовать специальные гильзы типа НШВИ . Сечение не менее 6 мм2 (по фэншую — 10 мм2). Желательно использовать провод ПВ 3 , с моножилой в щитке несколько сложно работать.

С проводами разобрались. Теперь, подготавливаем перемычку к подключению, снимаем необходимое количество изоляции, вставляем жилы в контакты, а затем хорошо протягиваем контактные винты отверткой, сначала крестовой, затем, контрольно, плоской.

Выполняя данную операцию, стоит обратить внимание на следующие моменты:

• Нужно проследить, чтобы изоляция провода не попала в контактный прижим. Пластиной, должен прижаться только проводник (медь, алюминий).
• Голая часть жилы, не должна сильно торчать из контакта. Это требование сетевых организаций к поломбируемым элементам. После пломбировки, у вас не должно быть возможности подключиться «по левому».

Затягивая контактные винты на счетчике, сначала, протягиваем верхний винт. Затем, нижний.

Повторяем данное действие несколько раз, пока винты не перестанут тянуться. После чего, проверяем фиксацию провода в зажиме руками, потянув его вниз, влево, вправо. Качаться и шататься он не должен.

Теперь, подключаем нулевой провод. Для этого, изготавливаем перемычку, с правого нижнего контакта двухполюсного автоматического выключателя, до третьего контакта счетчика. Зачищаем, подключаем, хорошо протягиваем контактные винты.

Здесь, стоит отметить, провода не должны друг драга касаться, обязательно делаем зазор.

Далее, переходим к отходящим со счетчика проводам. Первым, подключим фазный провод. Делаем перемычку, со второго контакта электросчетчика, до верхнего контакта отходящего однополюсного автомата. Зачищаем концы провода ПВ1 и подключаем. После чего, контакты счетчика протягиваем и проверяем, а верхний контакт отходящего однополюсного автомата пока только наживляем.

Теперь, нужно распределить приходящую со счетчика фазу, между всеми отходящими по направлениям однополюсными автоматами. Для этого, делаем перемычки из провода ПВ1.

Переходим к последнему, свободному контакту электросчетчика. Это контакт отходящего нуля. Изготавливаем соответствующей длинны и конфигурации перемычку, соединяющую четвертый контакт электросчетчика и нулевую шину.

Нулевая шина, как правило, всегда идет в комплекте с пластиковым боксом, в зависимости от производителя бокса она может иметь различную длину и конфигурацию, но во всех случаях она всегда выполняет одну и туже функцию, распределение нуля по отходящим направлениям.

Протягиваем винты и проверяем надежность фиксации провода.

Схема подключения электросчетчика собрана полностью и готова к работе.

Добрый день уважаемые посетители сайта «Электрик в доме» сегодня предлагаю вам на рассмотрение один из способов аккуратного подключение модульной аппаратуры в электрических щитках.

Данный метод мне посоветовал один мой хороший товарищ, который занимается электромонтажом. Суть нашей с ним дискуссии заключалась в том, как лучше, или даже как правильнее подводить питание и подключать шлейфом несколько автоматических выключателей или УЗО.

На сегодняшний день многое усовершенствовано. И мой товарищ в этом плане немного эволюционировал и продвинулся вперед, так как использует для этой цели особые гребенки. Потому рассмотрим данный вопрос подробно. Именно о том, что такое , как с ними работать и как подключать пойдет речь в данной статье.

У вас когда-нибудь возникали такие ситуации, при которых определённое количество УЗО или автоматических выключателей необходимо подключить к одному питанию (к одному питающему проводу)? Как правило, это относится к однофазным щиткам, хотя если щит трехфазный и нагрузка разбивается на три группы, там тоже такое встречается.

Например, в щите на одной дин рейке размещены три дифавтомата на розеточную группу, два автомата на сеть освещения, одно УЗО на электрическую плиту. Как подключить все эти устройства?

Для запитывания можно сделать между ними перемычку. Для этого берётся мягкий ПВ-3, а также наконечники НШВИ (2), подключаем один элемент, затем от него второй, третий и так далее. Пока не подключим все автоматы. Такое подключение называется шлейфом и если все правильно и качественно сделать будет очень надежным. Я всегда так делал.

Единственным недостатком такого способа подключения являются торчащие провода. Изгибы проводов из-за торчащих перемычек, мешающих осуществлять подводку проводов к автоматам, в металлических щитах лицевая панель для автоматов не станет на свое место. В конечном итоге получается сплошное нагромождение проводов, с которым сложно разобраться. Избавиться от этих перемычек при данном способе подключения невозможно единственное, что их можно посоветовать, не делать перемычки длинными, тогда получится более компактно.

Соединительная шина гребенка для автоматов

Автоматические выключатели, УЗО, дифавтоматы все эти модульные аппараты защиты используются сегодня в комплекте современных щитов распределения. Такие защитные устройства должны быть правильно, надёжно и безопасно подключены. Как большинство людей это делает?

В настоящее время люди чаще всего объединяют группы автоматов самодельными кабельными перемычками, как было описано выше. При аккуратной и достаточно качественной работе такие перемычки прослужат длительное время.

Но мастерство многих людей оставляет желать лучшего. Хочу привести реальный пример подключения автоматов в щите при помощи перемычек.

В одном из домов, где я делал электромонтаж (а точнее в квартире) как то решил заглянуть в электрощиток который был установлен на лестничной клетке.

Увиденное меня ужаснуло, так как перемычка между автоматами была сделана оголенным проводом. Смотрите сами:

Причем такое ощущение, что все работы в этом доме делал один и тот же человек (подозреваю, что электрик из ЖЭКа), этажом выше и этажом ниже точно такая же картина, все сделано аналогично. Обычным людям это вовсе не интересно, да и ничего они в этом не понимают. Что мешало этому электрику сделать перемычку изолированным проводом, я уже молчу про использование здесь соединительной шины гребенки для автоматов . Вот почему нужно обращать внимание на электриков, которые выполняют работы.

Итак, это мы рассмотрели халтурщиков и то как не нужно делать, сейчас рассмотрим как это делается правильно.

Если профессионально собирать щиты, то здесь многие используют штатное решение. Называется оно . Электрики называют ее просто – гребенка. Что из себя представляет эта гребенка? Это цельная медная пластинка, которая помещена в пластиковый изолятор.

Суть всей конструкции заключается в том, что от пластины, которая находится в пластмассовом корпусе, отходят штыри – зубья. Пластина и зубья представляют собой одну цельную конструкцию, литую, без соединений. Зубья, оголенные, так как вставляются в контакты для подключения защитной модульки. Форма зубьев может быть различной г — образной, v – образной (чаще г- образной). Медная пластина свободно двигается в корпусе ее легко можно оттуда вынуть и рассмотреть.

Такая шина соединительная для автоматов очень компактная, позволяет красиво и надежно подключить автоматические устройства, размещенные в один ряд. Также как и автоматические выключатели гребенки по количеству полюсов выпускаются производителями однополюсными, двухполюсными, трехполюсными и четырёхполюсными.

Конструкция соединительных шин

Давайте более подробно рассмотрим, как выглядит соединительная шина гребенка для автоматов. Однополюсная гребенка имеет форму прямоугольной медной пластины, которая расположена в корпусе. Корпус изготавливается из огнеупорного пластика. Вдоль пластины с определенным шагом расположены ответвления — зубьями, к которым подключаются электрические автоматы, УЗО, дифавтоматы.

Если речь идет о двухполюсной гребенке, то здесь в пластиковом корпусе размещены две шины. Примечательно, что на одной шине зубья будут изогнутыми. В качестве примера рассмотрим гребенку для автоматов hager на 12 модулей .

У двухполюсной гребенки на каждой шине расстояние между зубьями будет больше, нежели у однополюсной. Это связано с тем, для подключения к этим гребенкам подводится два питающих провода, фаза — нуль (L+N) или фаза — фаза (L1+ L2) и зубья на каждой шине должны идти как бы через один.

В трехполюсной гребёнке находятся три медные шины, которые расположены в едином корпусе. Каждая шинка вставлена в свою направляющую с наличием между ней изоляции в виде пластиковой перегородки. Как правило, такие гребенки используются редко.

С количеством полюсов разобрались, теперь что касается модулей (зубьев). Гребенки в электротехнических магазинах продаются стандартной длины. Число модулей может быть: 12,24,36,48,60. Скорее всего, могут быть и больше, но мне они не встречались. Расстояние между контактами на гребенке составляет 17.5 сантиметров.

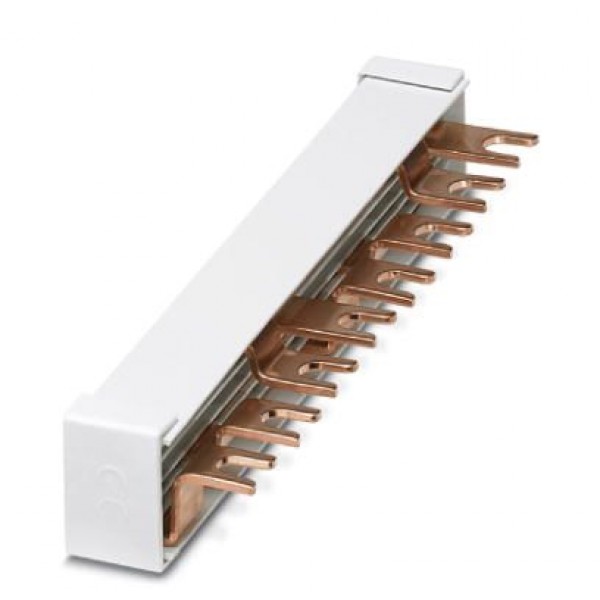

Контакты бывают штыревые и вилкообразные . В Европе именуются как PIN (штырь) и FORK (вилка) .

Вилкообразные контакты гребенки hager KDN163A-AC230-400V:

А так выглядит двухполюсная шина hager KDN263A-AC230-400V с типом контактов FORK (вилка):

Такие шины выпускаются, как правило, брендовыми фирмами у которых контакты автоматов, УЗО, АВДТ заточены (предназначены) под них. Например, автоматы фирмы hager имеют специальный зажим — затягиваемый винт, которой как раз предназначен под FORK (вилку). В любой другой автомат, у которого имеется обычный зажим, такую шину просто не засунешь.

Как быть если длина гребенки большая (даже если взять наименьшую на 12 модулей шину). Понятно, что для подключения трех или четырех автоматов всю шину целиком не нужно запихивать в щиток. Ее нужно как то отрезать. Как это можно сделать? Все очень просто. Вытаскиваем из пластикового корпуса шину, берем обычные ножницы по металлу, ножовку (у кого что есть) и отрезаем такой длины которая нам нужна. Затем берем пластиковый корпус и отрезаем его по длине на 1.5 – 2 см больше чем сама шина. Это для того чтобы оголенные части гребенки были скрыты и не торчали по краям. Можно для защиты краев использовать специальные заглушки.

Схема подключения автоматов через соединительную гребенку

Итак, мы подошли к главному разделу данной статьи применение гребенок на практике и в качестве примера рассмотрим, как подключить группу автоматов соединительной шиной гребенкой. Для того чтобы подключить целую группу автоматов, я использую однополюсные гребенки.

В качестве примера рассмотрим подключение автоматов фирмы Schneider Electric. Берем гребенку, вытаскиваем из нее медную шину, отрезаем три, пять, семь зубьев, в общем столько, сколько нам нужно. Затем уже по длине медной шины отрезаем пластиковый корпус с запасом так, чтобы с краёв гребёнки не торчат различные детали.

Затем закручиваем гребенку под весь ряд установленных автоматов и подсовываем питающий провод к одному из зажимов. В этом месте будет выполнено . В итоге будет получена красивая разводка. Забыл упомянуть, что медная шина способна выдержать нагрузку в 63 Ампера.

Если вы внимательно читали статью, то уже знаете, что вилочные контакты подходят не для всех автоматических выключателей. Все дело в том, что определенные фирмы выпускают автоматические устройства защиты с двойным зажимом. Одна из таких фирм hager.

Как видно из фото в автоматические выключатели хагер шина с вилкообразными контактами не входит в обычные зажимы (ровно как и в любой автомат другой фирмы). Вот незадача, шина и автоматы одной фирмы, а контакты не подходят, почему? Вопрос на засыпку! 🙂

Можно рассмотреть поближе контакты:

Но здесь нет ни какой магии и все довольно просто и на мой взгляд гениально придумано. На самом деле шина с вилкообразным контактом должна входить в специальный зажим на автомате (который как раз есть не на всех экземплярах).

У Hager есть два контакта один для гребенки второй для провода.

Один зажим выглядит как обычно в виде прижимной площадки, второй под винт. Именно под этот винтовой зажим и предназначены вилочные контакты.

Так, у автомата хагер в один зажим вставляется питающий провод, а во втором располагается соединительная шина гребенка для автоматов, имеющая вилкообразный контакт, что очень удобно.

Поэтому при покупке такой гребенки учитывайте имеется ли в автоматическом выключателе соответствующий зажим. Иначе в противном случае в обычный автомат такую гребенку не засунешь, и вы зря потратите деньги.

Подключение УЗО и дифавтоматов с помощью гребенки

Линии розеток в современной квартире обязательно должны защищаться с помощью УЗО или дифавтоматов. Если вы заботитесь о своей жизни и о жизни своих родных и близких, то у вас в распределительном щитке на каждую линию будет установлена защита от утечки тока.

Эти устройства защиты также можно подключить с помощью соединительных шин . Но в отличие случая с автоматическими выключателями здесь есть одна особенность.

При подключении УЗО с помощью соединительных шин, шина как минимум должна быть двухполюсной (это если узо однофазное). Так как для питания здесь необходимо подводить фазу и ноль.

Использование здесь однофазной гребенки не подходит, ведь при этом произойдет замыкание «ноля» и «фазы» одновременно всех УЗО, установленных в одном ряду. У такой гребенки отходящие зубья должны быть расположены через один. То есть шаг между гребенками составляет один модуль (ширина автомата).

Подключается все очень просто. Например, есть два устройства защитного отключения. Фаза подводится к первой медной шине и зажимается в одном контакте УЗО, а ноль подводится ко второй медной шине и зажимается во втором контакте УЗО. Все последующие УЗО подключаются к обеим гребенкам шин.

Это очень удобно, так как несколько УЗО быстро соединяются между собой. Для этого нет необходимости делать множество перемычек с обязательным соблюдением цветовой маркировки.

критерии выбора и марки проводов

Электрический щит содержит в себе коммутационные компоненты и автоматические устройства, а также аппаратуру для подключения и распределения потребителей по сети. Для оптимального выполнения своих обязанностей нужно правильно подобрать установочные провода и корректно их проложить. Выбор нужных проводников и правильное подключение повысит безопасность электропроводки и обеспечит ее длительное функционирование.

Содержание

1. Состав электрощита и его устройство
2. Выбор провода
3. Необходимые инструменты
4. Монтаж и соединение
5. Подготовка перемычек и схема подключения
6. Основные правила прокладки проводов

Состав электрощита и его устройство

Состав распределительного электрощитка в квартире

Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.

В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.

В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:

• Счетчик электроэнергии.
• Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
• УЗО.
• Дифавтоматы.
• Таймер.
• Реле напряжения и контроля фаз.
• Прочая автоматика для управления и контроля.

Корпус обязательно должен заземляться, как и металлические дверцы и токоведущие части. В ином случае при утечке тока щиток будет нести потенциальную опасность для жизни и здоровья человека. Щиток следует запирать на ключ, чтобы не допускать доступа посторонних лиц и предотвратить поражение электрическим током.

Выбор провода

Требования, предъявляемые кабельной продукции, формируются из условий, в которых изделие будет функционировать. Щиток является прибором с ограниченным пространством, поэтому миниатюрность и компактность являются одним из основных критериев выбора. Надежность и стойкость не менее важна для подобных изделий. Кабель должен хорошо гнуться и выдерживать изгибы, поэтому приборы с алюминиевой жилой не подходят.

Все проводники можно разделить на классы по гибкости. Этот показатель зависит от конструкции жил. Чем класс  выше, тем более гибкий проводник. Монолитные жилы сложно гнутся и могут сломаться в процессе эксплуатации, но их легко подсоединять к клеммам. Многопроволочные изделия лучше гнутся, с ними проще работать, но сложность заключается в невозможности подсоединения к клеммам и винтовым зажимам. Для этого приходится либо лудить концы, либо обжимать их специальными наконечниками. В ином случае контакт будет ненадежным и прослужит недолго. Выбор многожильного или одножильного провода также зависит от класса гибкости изделия.

Виды проводов ПВ-1

По всем приведенным характеристикам можно выбрать ряд проводов, которые подходят для включения. К ним относятся:

• ПВ-1. Это изделие с однопроволочной медной жилой, которое имеет одинарный слой ПВХ изоляции. Класс гибкости 1.
• ПВ-3. Многопроволочный проводник с медными жилами, имеющий ПВХ изоляцию со 2 классом гибкости (для сечения от 0,5 кв.мм. до 1,5 кв.мм.), 4 классом при сечении от 2,5 до 4 кв.мм. и 3 классом гибкости у сечений свыше 4 кв.мм.
• ПВ-4. Многопроволочный медный кабель с ПВХ изоляцией. Является более гибким аналогом предыдущих изделий. Класс гибкости 4 и 5.

Можно подобрать зарубежные аналоги проводов. К ним относятся H05VJ, H07VK, рассчитанные на напряжение 0,5 и 0,75 кВ соответственно.

При выборе нужно определиться, каким сечением провода делать разводку в щитке. Это напрямую зависит от нагрузки в помещении. Рекомендуется брать провод для подключения с таким же сечением, что и питающий кабель. Для подключения электрического счетчика используется кабельная продукция сечением 25 кв.мм. Но нужно учитывать и другой показатель – максимальную силу тока, на который рассчитан электросчетчик. В зависимости от марки это 50-60 Ампер, что соответствует 10-12 кВт. По этим критериям подходит проводник из меди с сечением 10-16 кв.мм. или алюминиевый провод, у которого сечение придется повысить до 16-25 кв.мм.

Важно заранее рассчитать сечение провода для монтажа в электрощитах для соединения автоматов и длину. Опираться в расчетах следует на вводный автомат.

Необходимые инструменты

Стриппер для снятия изоляции

Чтобы надежно сделать подсоединение в щитке, нужно заранее приобрести специальные инструменты. Они должны быть профессиональными и иметь изолированные рукоятки. К обязательным инструментам относятся:

• Перфоратор.
• Болгарка.
• Отвертки, в том числе индикаторная для проверки отсутствия напряжения на проводах.
• Ножик.
• Прибор для зачистки изоляции.
• Пассатижи.
• Кусачки.
• Переносной светильник.

После подготовки инструмента можно приступить к монтажу.

Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено. Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света.

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:

• Фаза – серый, черный.
• Ноль – синий.
• Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Не рекомендуется подключать в одну колодку более двух проводов. Если этого избежать не получается, кабели должны иметь одинаковое сечение.

Подготовка перемычек и схема подключения

Изготовление перемычки безобрывным способом

Проводники нужно подготовить к подсоединению в щитке. Для этого нужно зачистить концы от изоляции с помощью ножика или специального инструмента. Жилы следует вставить в контакт и хорошо затянуть при помощи отвертки.

Во время работы нужно следить за следующим:

• Изоляция не должна попасть в прижим.
• Оголенная часть провода не должна торчать из контакта на большой участок. Такое требование предъявляют сетевые организации, которые занимаются пломбировкой счетчиков. Это позволяет предотвратить незаконное подсоединение со стороны.
• Сначала затягивается верхний винт, после – нижний.

Последний шаг – проверка надежности фиксации. Жилы нужно аккуратно потрогать и развести в стороны. Проводник не должен качаться и шататься.

Соединение автоматов

Далее нужно подключить нулевой провод. Он соединяется с помощью перемычки от правого нижнего контакта автоматического двухполюсного выключателя до третьего контакта электросчетчика. Концы также нужно зачистить от изоляции, подключить и затянуть винтами. Провода не должны соприкасаться друг с другом. Обязательно следует сделать зазор между ними.

Теперь нужно подключать отходящие провода со счетчика. Сначала подключается фаза через перемычку к верхнему контакту автомата. Концы зачищаются и присоединяются. Фазу также нужно распределить между остальными источниками по направлениям автоматов.

Должен остаться один контакт с электросчетчика в квартире. Это контакт отходящего нуля, который должен соединиться с нулевой шиной. Обычно она идет в комплекте с пластиковой коробкой. Длина, размеры и конфигурация зависят от производителя.

Основные правила прокладки проводов

Все соединения проводки в электрощитке должны быть изолированны

Все вышеперечисленные действия должны выполняться в соответствии с правилами, принятыми ПУЭ. Несоблюдение требований может привести к негативным последствиям, в том числе к поражению электрическим током и возможному короткому замыканию.

Основные требования:

• Вводный щиток, распределительные коробки, счетчик должны монтироваться в легкодоступных местах.
• Провода не должны пересекаться, между ними обязательно должно быть расстояние.
• Сечение провода в щитке для соединения автоматов, УЗО и других изделий подбирается в зависимости от их токовой нагрузки.
• Следует создать план расположения проводников.
• Провода не должны касаться металлических деталей и элементов строительных конструкций.
• Все соединения в распределительной коробке должны быть надежно заизолированы.
• Защитные и нулевые провода крепятся к приборам с помощью болтового соединения.

Во время работы нужно обязательно следовать технике безопасности. Мастер должен быть в защитных диэлектрических перчатках и очках.

№10 — Спортивные джемперы и автоматы для хот-догов — Аренда вечеринок Cal Jumps

Время доставки *

Выберите вариант… 8:00 8:30 9:00 9:30 10:00 10:30 11:00 11:30 12:00 12:30 13:00 Я бы как более поздняя высадка

Время посадки *

Выберите один из вариантов… 16:00 16:30 17:00 17:30 18:00 18:30 19:00 19:30 20:00 Я хочу получить более ранний трансфер Следующим утром (+ $45,00 )

Если вы выберете индивидуальное время высадки или прибытия, с вами свяжутся для получения дополнительной информации.

Правила и условия *

Пожалуйста, примите условия аренды

Я принимаю

Информация о настройке

Место установки *

Выберите один из вариантов… Передний двор Задний двор Другое (Объясните в разделе «Препятствия при доставке»)

Имя для доставки *

Адрес улицы *

Город *

Тип поверхности *

Выберите вариант… Асфальтированный гравий/грунтовая трава Другое (Объясните в Препятствиях при доставке)

Препятствия при доставке

Есть ли какие-либо запертые ворота, животные, лестницы или другие препятствия, о которых нам нужно знать перед доставкой?

Создать пакет

Переносной генератор

Требуется в местах, где поблизости нет электричества

НетНет Да (+ $75,00 )

Нагреватель внутреннего дворика (+79,00 долл. США)

48 ″ Круглый стол (+10,00 долл. США)

60 ″ Круглый стол (+13,00 долл. 25,00 долл. США)

Складные стулья смола (+3,00 долл. США)

Пластиковые складные стулья (+2,00 долл. США)

10 на 10 всплывающий палатка (+65,00 долл. США)

12 x 20 Навес (+145,00 долл. )

Навес 20 x 30 (+275,00 $)

Машина для производства сахарной ваты (+75,00 $)

Popcorn Machine (+75,00 долл. США)

Сноуконная машина (+75,00 долл. США)

Машина хот -дога (+75,00 долл. США)

Машина Margarita (+75,00 долл. )

Шоколадный фонтан (+$75,00)

Все 4 забавных прыгуна — Food Machines, попкорн, сладкая вата, снежный конус, начо, хот-доги и многое другое!, идеи для тематических вечеринок, темы для вечеринок по случаю дня рождения

ОБНОВЛЕНИЕ COVID-19 ( Пожалуйста, прочтите) >>>>>

Доставим на дом!

​

Вашим детям нужно развлечение 🙂

Пишите нам!

Дома, парки и все ваши общественные мероприятия!

(951) 600-8011

                                  Hablamos Español

Хот-доги приобретают такой изысканный вкус, когда их готовят в любой из наших машин для приготовления хот-догов!

Включает 50–60 стаканчиков Snow Cone и 2 вкуса сиропа (лед НЕ входит в комплект)

Снежные конусы Идеальны для летних дней 🙂

Все наши прыгуны и вышибалы проходят техническое обслуживание, чистку и дезинфекцию перед использованием. Мы дважды проверим ваш Jumper, Jolly Jumper, Bouncer на вашем мероприятии, чтобы убедиться, что ваш Jumper, Bouncer, Jolly Jumper готов к безопасному и чистому веселью.

Спросите нас о наших скидках для военных, полицейских, пожарных, медицинских работников, учителей и работников школьного округа!

Программа для постоянных клиентов All 4 Fun Jumpers Сэкономьте до 30 %!

За подробностями обращайтесь к нам!

Это наш способ сказать спасибо за то, что благословили нас!

© 2000 — All 4 Fun Jumpers.com

Сахарная вата, как на карнавале Пушистая, липкая и вкусная!

Или Food Machines легко и весело использовать для всех идей детского дня рождения и темы дня рождения. Все 4 автомата с едой Fun Jumpers: попкорн, сладкая вата, снежный конус, начо, хот-доги и многое другое! Все наши концессии чистые, продезинфицированы и всегда обслуживаются после каждого использования. Мы проводим обучение и письменные инструкции по всем нашим машинам для еды, попкорну, сладкой вате, снежным конусам, начо, концессиям с хот-догами и многому другому! Обслуживание Темекулы и близлежащих городов.

Идеально подходит для любых идей тематических вечеринок, таких как барбекю на заднем дворе, банкеты, корпоративные мероприятия, сбор средств, благотворительные мероприятия, церковные мероприятия, школы или любая идея детского дня рождения.

Вы должны предоставить свои хот-доги, булочки и приправы.

​​© 2000 — All 4 Fun Jumpers.com

Так приятно подавать чипсы теплыми, просто добавьте особый штрих!

Включает 50-60 порций попкорна и 50 пакетов для попкорна для ваших гостей. Очень ПРОСТО и ВКУСНО!

Компания All 4 Fun Jumpers знает, что у прыгунов много названий, и мы приготовили их для вас. Их можно назвать надувными, прыгунами, луноходом, вышибалой, прыгающим домом, веселым прыгуном, астрономическим прыгуном, эй, все они означают одно и то же… Прыгуны! У нас есть много других забавных типов джемперов на ваш выбор. У нас есть тематические перемычки, водные горки, тропические водные горки, комбинированные водные перемычки, комбинированные водные горки, комбинированные водные вышибалы, гигантские горки, горки, перемычки с горками, комбинированные горки, скольжение и горки, двухполосное скольжение и горки, двухполосное скольжение и скольжение, полосы препятствий, комбинации прыжков и слайдов, мини-комбо, мини-вышибалы, мини-прыгуны, боксерский ринг, рыцарский ринг, костюмы сумо, свадебный джемпер, игры на лужайке, гигантская дженга, гигантская дженга, гигантские штабелируемые блоки, гигантская подкова, гигантское домино, домино, гигантские шашки, шашки, аренда кукурузных дыр, гигантские крестики-нолики, помощники для человека или надзирателя, карнавальные игры, дартс, футбольный гольф, баскетбол, крест-накрест баскетбол, воздушный гонщик, комбинированная карнавальная игра 5 в 1, воздушный гонщик, баскетбол , игровая площадка, гигантский пиратский корабль, пиратский корабль, столы, стулья, навесы, палатки, машина для мыльных пузырей, подставка для пиньяты, детские столы и стулья, постельное белье, скатерти, мексиканское эскимо, поддоны, концессии, пищевые автоматы, снежный конус, попкорн, сладкая вата, автоматы для хот-догов, начо м achines, игровой грузовик, аквагрим, газонные игры, надувной киноэкран, игровой грузовик, игры, караоке-машины, звуковая система, автоматы для маргариты и многое другое. Мы обслуживаем Темекула, Мурриета, Френч-Вэлли, Винчестер, Вильдомар, Менифи, Сан-Сити, Озеро Эльсинор, Каньон-Лейк, Перепелиная долина, Сан-Хасинто, Хемет, Нуэво, Перрис, Пала, Радуга, Фоллбрук, Сан-Диего, Риверсайд. 92592, 92590, 92591, 92562, 92563, 92596,92584, 92595, 92544, 92530, 92532, 92586, 92587, 92585, Вышибалы в Темекуле, Вышибалы рядом со мной, Прыгуны в Темекуле, Прыгуны рядом со мной, Вышибалы Мурриета, Аренда вечеринок рядом со мной, Дешевые прыгуны, веселые прыгуны, веселый прыжок рядом со мной, веселые прыгуны в моем районе, Bounce House, Jumper House, Развлечения для детей, Идеи для вечеринок, Планирование вечеринок, Идеи для детских вечеринок, Корпоративная вечеринка, Парки, Jumpers at парк, лицензированная компания прыгунов, застрахованная компания прыгунов.

Включает 50-60 конусов для изготовления сладкой ваты. На ваш выбор Blue Raspberry или Pink Vanilla

Детская тележка для фруктового мороженого

Возьмите напрокат, чтобы иметь дома, вмещает 120 фруктовых мороженых

Мы сотрудничаем с лучшими в городе, чтобы предложить вам вкусные и полезные альтернативы для вашего мероприятия .
