PIC16F73: Мощный 8-битный микроконтроллер с расширенными возможностями для встраиваемых систем

Что такое PIC16F73 и каковы его ключевые характеристики. Как этот микроконтроллер может быть использован в различных проектах. Какие преимущества он предлагает разработчикам встраиваемых систем. Почему PIC16F73 остается популярным выбором среди инженеров-электронщиков.

Обзор микроконтроллера PIC16F73: характеристики и возможности

PIC16F73 — это 8-битный микроконтроллер семейства PIC, разработанный компанией Microchip Technology. Этот чип предлагает впечатляющий набор функций в компактном корпусе, делая его идеальным выбором для широкого спектра встраиваемых приложений.

Ключевые характеристики PIC16F73 включают:

• 8-битную архитектуру RISC
• Тактовую частоту до 20 МГц
• 7 КБ программной памяти типа Flash (4К x 14 бит)
• 192 байта оперативной памяти (RAM)
• 22 линии ввода/вывода
• Встроенный аналого-цифровой преобразователь (АЦП)

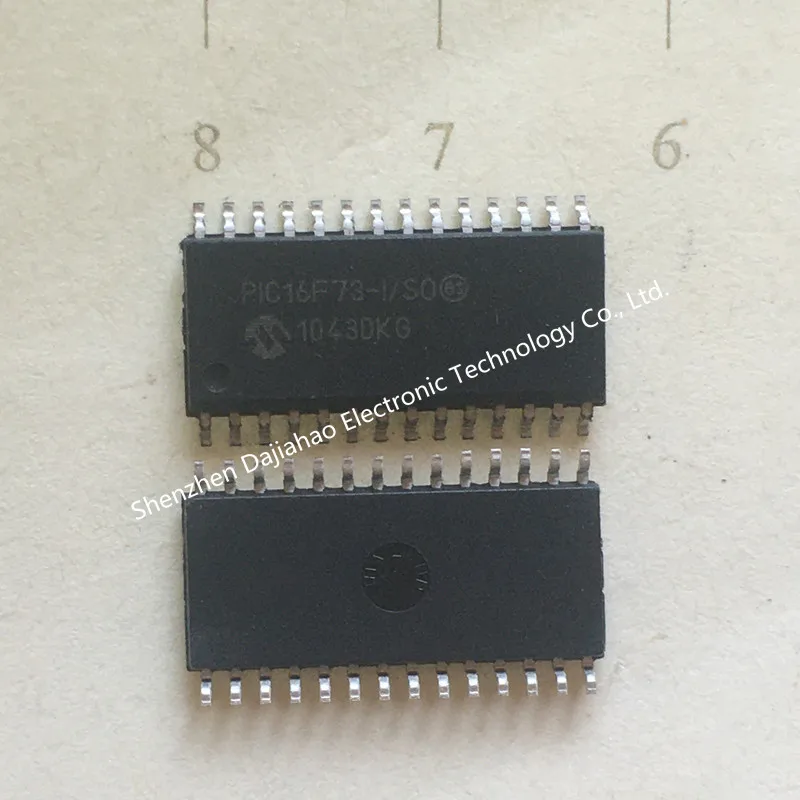

• Корпус SO-28 для поверхностного монтажа

Что делает PIC16F73 особенно привлекательным для разработчиков? Этот микроконтроллер сочетает в себе высокую производительность, низкое энергопотребление и богатый набор периферийных устройств, позволяя создавать эффективные и функциональные устройства.

Архитектура и производительность PIC16F73

В основе PIC16F73 лежит мощная 8-битная RISC-архитектура, обеспечивающая эффективное выполнение инструкций. Как это влияет на производительность микроконтроллера?

• Большинство инструкций выполняется за один машинный цикл
• Пиковая производительность достигает 5 MIPS (миллионов инструкций в секунду) при тактовой частоте 20 МГц
• Оптимизированный набор из 35 инструкций упрощает программирование

Такая архитектура позволяет PIC16F73 эффективно справляться с задачами реального времени и обработкой данных в различных приложениях. Как это отражается на практике? Разработчики могут создавать более сложные алгоритмы управления и обработки сигналов, не жертвуя производительностью системы.

Память и программирование PIC16F73

Одним из ключевых аспектов любого микроконтроллера является организация его памяти. Как устроена память в PIC16F73 и какие возможности это дает разработчикам?

• 7 КБ Flash-памяти для хранения программного кода
• 192 байта оперативной памяти (RAM) для переменных и стека
• Поддержка самопрограммирования, позволяющая обновлять прошивку «на лету»

Наличие Flash-памяти упрощает процесс разработки и отладки, позволяя быстро перепрограммировать устройство. Это особенно ценно на этапе прототипирования и тестирования. Как это влияет на процесс разработки? Инженеры могут итеративно улучшать свои проекты, экономя время и ресурсы.

Периферийные устройства и интерфейсы PIC16F73

PIC16F73 оснащен богатым набором встроенных периферийных устройств, расширяющих его функциональные возможности. Какие интерфейсы и модули доступны разработчикам?

• Два 8-битных и один 16-битный таймеры
• Два модуля захвата/сравнения/ШИМ
• Синхронный последовательный порт (SSP) с поддержкой I²C и SPI
• Универсальный синхронно-асинхронный приемопередатчик (USART)
• 5-канальный 8-битный аналого-цифровой преобразователь (АЦП)

Такой набор периферии позволяет PIC16F73 легко интегрироваться в различные системы и взаимодействовать с широким спектром внешних устройств. Как это расширяет возможности разработчиков? Они могут создавать сложные системы управления, сбора данных и коммуникации, используя минимум внешних компонентов.

Энергоэффективность и режимы работы PIC16F73

В современных встраиваемых системах энергопотребление играет критическую роль. Как PIC16F73 решает эту задачу?

• Низкое энергопотребление в активном режиме: типично менее 2 мА при 5В и 4 МГц
• Режим ожидания (Sleep) с потреблением менее 1 мкА
• Программируемый сторожевой таймер (WDT) для надежной работы

Эти особенности делают PIC16F73 идеальным выбором для батарейных и энергоэффективных приложений. Как это влияет на разработку устройств? Инженеры могут создавать системы с длительным временем автономной работы, не жертвуя функциональностью.

Применение PIC16F73 в различных отраслях

Универсальность и богатый функционал PIC16F73 позволяют использовать его в широком спектре приложений. В каких областях этот микроконтроллер находит наибольшее применение?

• Промышленная автоматизация и управление
• Бытовая электроника и умный дом
• Автомобильная электроника
• Медицинское оборудование
• Системы сбора и обработки данных

Гибкость PIC16F73 позволяет адаптировать его для решения различных задач в этих отраслях. Как это отражается на процессе разработки? Инженеры могут использовать единую платформу для создания широкого спектра устройств, сокращая время выхода на рынок и затраты на разработку.

Инструменты разработки и экосистема PIC16F73

Успех микроконтроллера во многом зависит от доступности инструментов разработки и поддержки. Что предлагает Microchip для работы с PIC16F73?

• Интегрированная среда разработки MPLAB X IDE
• Компиляторы C для PIC (XC8)
• Программаторы и отладчики серии PICkit
• Обширная документация и примеры кода

Эта экосистема значительно упрощает процесс разработки и отладки проектов на базе PIC16F73. Как это влияет на эффективность работы инженеров? Они могут быстрее проходить цикл разработки, от прототипа до готового продукта, используя мощные и интуитивно понятные инструменты.

Преимущества использования PIC16F73 в современных проектах

Несмотря на появление более новых моделей, PIC16F73 остается популярным выбором среди разработчиков. Чем обусловлена эта популярность?

• Проверенная временем надежность и стабильность работы
• Обширная база знаний и готовых решений
• Низкая стоимость и доступность компонентов
• Простота интеграции в существующие проекты

Эти факторы делают PIC16F73 привлекательным выбором как для новых разработок, так и для обновления существующих систем. Как это отражается на индустрии в целом? Сохранение популярности проверенных временем решений обеспечивает стабильность и преемственность в разработке встраиваемых систем.

Сравнение PIC16F73 с аналогичными микроконтроллерами

Для объективной оценки возможностей PIC16F73 важно сравнить его с аналогичными микроконтроллерами. Как он выглядит на фоне конкурентов?

• По сравнению с некоторыми ARM Cortex-M0 контроллерами, PIC16F73 может уступать в вычислительной мощности, но превосходит по энергоэффективности
• В отличие от Arduino-совместимых микроконтроллеров, PIC16F73 предлагает более низкоуровневый контроль и оптимизацию
• По сравнению с более новыми моделями PIC, PIC16F73 может иметь меньше памяти, но сохраняет преимущество в цене и простоте использования

Такое сравнение помогает разработчикам выбрать оптимальное решение для конкретного проекта. Как это влияет на процесс выбора микроконтроллера? Инженеры могут взвесить все за и против, учитывая специфику своей задачи и имеющиеся ресурсы.

Будущее PIC16F73 и перспективы развития

Технологии не стоят на месте, и микроконтроллеры постоянно эволюционируют. Какое будущее ждет PIC16F73 и подобные ему устройства?

• Продолжение поддержки и производства для обеспечения совместимости с существующими системами
• Возможная интеграция новых функций безопасности и криптографии в обновленных версиях
• Развитие инструментов разработки для упрощения миграции на более новые платформы

Эти тенденции говорят о том, что PIC16F73 и подобные ему микроконтроллеры еще долго будут оставаться актуальными. Как это влияет на планирование долгосрочных проектов? Разработчики могут быть уверены в доступности и поддержке выбранной платформы на протяжении длительного времени.

PIC16F73 представляет собой мощный и гибкий микроконтроллер, способный удовлетворить требования широкого спектра встраиваемых приложений. Его богатая функциональность, энергоэффективность и доступность делают его привлекательным выбором для разработчиков, стремящихся создавать инновационные и надежные устройства. Несмотря на появление более новых моделей, PIC16F73 продолжает оставаться востребованным решением, демонстрируя, что проверенные временем технологии могут успешно конкурировать с новейшими разработками в мире встраиваемых систем.

PIC16F73-I/SO Microchip Technology | PNEDA

Microchip Technology Производитель Microchip Technology Серия PIC® XLP™ 18K Основной процессор PIC Размер сердечника 8-Bit Связь I²C, SPI, UART/USART Периферийные устройства Brown-out Detect/Reset, HLVD, POR, PWM, WDT Количество входов / выходов 24 Размер памяти программы 64KB (32K x 16) Тип памяти программы FLASH Размер EEPROM 1K x 8 Размер RAM 3.8K x 8 напряжение — питание (Vcc / Vdd) 1.8V ~ 3.6V Преобразователи данных A/D 19x10b Тип осциллятора Internal рабочая температура -40°C ~ 85°C (TA) Тип монтажа Surface Mount Упаковка / Коробка 28-SSOP (0.209″, 5.30mm Width) Пакет устройства поставщика 28-SSOP

Microchip Technology Производитель Microchip Technology Основной процессор PIC Размер сердечника 8-Bit Связь I²C, SPI, UART/USART Периферийные устройства Brown-out Detect/Reset, POR, PWM, WDT Количество входов / выходов 24 Размер памяти программы 14KB (8K x 14) Тип памяти программы FLASH Размер EEPROM 256 x 8 напряжение — питание (Vcc / Vdd) 2V ~ 5.5V Преобразователи данных A/D 11x10b Тип осциллятора Internal рабочая температура -40°C ~ 125°C (TA) Тип монтажа Through Hole Упаковка / Коробка 28-DIP (0.300″, 7.62mm) Пакет устройства поставщика 28-SPDIP

Cypress Semiconductor Производитель Cypress Semiconductor Corp Основной процессор ARM® Cortex®-M4F Размер сердечника 32-Bit Связь CANbus, CSIO, EBI/EMI, I²C, LINbus, SPI, UART/USART, USB Периферийные устройства DMA, I²S, LVD, POR, PWM, WDT Количество входов / выходов 90 Размер памяти программы 384KB (384K x 8) Тип памяти программы FLASH напряжение — питание (Vcc / Vdd) 2.7V ~ 3.6V Преобразователи данных A/D 24x12b Тип осциллятора Internal рабочая температура -40°C ~ 125°C (TA) Тип монтажа Surface Mount Упаковка / Коробка 120-LQFP Пакет устройства поставщика 120-LQFP (16×16)

Microchip Technology Производитель Microchip Technology Серия PIC® XLP™ 18J Основной процессор PIC Размер сердечника 8-Bit Связь I²C, LINbus, SPI, UART/USART, USB Периферийные устройства Brown-out Detect/Reset, POR, PWM, WDT Количество входов / выходов 34 Размер памяти программы 64KB (32K x 16) Тип памяти программы FLASH Размер RAM 3.8K x 8 напряжение — питание (Vcc / Vdd) 2V ~ 2.75V Преобразователи данных A/D 13x10b/12b Тип осциллятора Internal рабочая температура -40°C ~ 85°C (TA) Тип монтажа Surface Mount Упаковка / Коробка 44-VQFN Exposed Pad Пакет устройства поставщика 44-QFN (8×8)

Cypress Semiconductor Производитель Cypress Semiconductor Corp Основной процессор — Размер сердечника — Периферийные устройства — Количество входов / выходов — Размер памяти программы — Тип памяти программы — напряжение — питание (Vcc / Vdd) — Преобразователи данных — Тип осциллятора — рабочая температура — Упаковка / Коробка — Пакет устройства поставщика —

PIC16F73 датащи(PDF) — Microchip Technology

номер детали	подробное описание детали	Html View	производитель
PIC16F7X	28/40-pin 8-bit CMOS FLASH Microcontrollers	1  2  3  4  5  More	Microchip Technology
PIC16F870	28/40-Pin 8-Bit CMOS FLASH Microcontrollers	1  2  3  4  5  More	Microchip Technology
PIC16F87X	28/40-pin 8-Bit CMOS FLASH Microcontrollers	1  2  3  4  5  More	Microchip Technology
89C535	CMOS single-chip 8-bit microcontrollers with FLASH program memory	1  2  3  4  5  More	NXP Semiconductors
PIC16F767	28/40/44-Pin 8-Bit CMOS Flash Microcontrollers with 10-Bit A/D and nanoWatt Technology	1  2  3  4  5  More	Microchip Technology
P16F877	28/40-Pin 8-Bit CMOS FLASH Microcontrollers	1  2  3  4  5  More	Microchip Technology
COP87L88EB	8-Bit CMOS OTP Microcontrollers with 16k or 32k Memory CAN Interface 8-Bit A/D and USART	1  2  3  4  5  More	National Semiconductor (TI)
KS86C4302	SAM87Ri family of 8-bit single-chip CMOS microcontrollers offers a fast and efficient CPU a wide range of integrated peripherals and various mask-pr	1  2  3  4  5  More	Samsung semiconductor
KS88C6216	SAM8 family of 8-bit single-chip CMOS microcontrollers offers a fast and efficient CPU with a wide range of integrated peripherals	1  2  3  4  5  More	Samsung semiconductor
AM29F002	2 Megabit 256 K x 8-Bit CMOS 5.0 Volt-only Boot Sector Flash Memory	1  2  3  4  5  More	Advanced Micro Devices

Microchip Technology — PIC16F73-I/SP Интернет-дистрибьютор

номер части	Производители	Описание	Склад	Цена
PIC16F73I/SP DISTI #PIC16F73I/SP	Microchip Technology Inc	MCU 8-bit PIC16 PIC RISC 7KB EPROM 5V 28-Pin SPDIP RoHS: уступчивый	7350	15 $4.88
PIC16F73I/SP DISTI #PIC16F73I/SP	Microchip Technology Inc	MCU 8-bit PIC16 PIC RISC 7KB EPROM 5V 28-Pin SPDIP RoHS: уступчивый	384	20 $3.2277 25 $3.1668
PIC16F73I/SP DISTI #PIC16F73I/SP	Microchip Technology Inc	MCU 8-bit PIC16 PIC RISC 7KB EPROM 5V 28-Pin SPDIP RoHS: уступчивый	120	3 $3.6711
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	IC MCU 8BIT 7KB FLASH 28SDIP RoHS: уступчивый	3142	1 $3.55 25 $3.4608 100 $3.3681
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MCU 8-bit PIC16 PIC RISC 7KB EPROM 5V 28-Pin SPDIP RoHS: уступчивый	19	180 $3.17
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MCU 8-bit PIC16 PIC RISC 7KB Flash 5V 28-Pin SPDIP RoHS: уступчивый	120	1 $9.91 10 $6.75 25 $6.6 50 $6.06 100 $5.61
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MCU 8-bit PIC16 PIC RISC 7KB Flash 5V 28-Pin SPDIP RoHS: уступчивый	0	1 $3.03 10 $2.98 25 $2.93 100 $2.85
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MCU 8-bit PIC16 PIC RISC 7KB Flash 5V 28-Pin SPDIP RoHS: уступчивый	0	1 $3.59 10 $3.49 25 $3.49 50 $3.49 100 $3.49 500 $3.49 1000 $3.49
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MCU 8-bit PIC16 PIC RISC 7KB Flash 5V 28-Pin SPDIP RoHS: уступчивый	0	1 $3.54 25 $3.47 100 $3.37
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MICROCONTROLLER MCU, 8 BIT, PIC16, 20MHZ, NDIP-28,	260	1 $3.54 25 $3.47 100 $3.37
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	8 Bit Microcontroller, Flash, PIC16F, 20 MHz, 7 KB	541	1 $3.54 25 $3.47 100 $3.37
PIC16F73-I/SP. DISTI #PIC16F73-I/SP.	Microchip Technology Inc	SPDIP 7 KB FLASH, 192 RAM, 22 I/O ROHS COMPLIANT:	0	1 $3.54 25 $3.47 100 $3.37
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	28-Pin, 7 KB Flash, 192 RAM, 22 I/O RoHS: уступчивый	101	1 $3.38 2 $3.312 5 $3.211 10 $3.076
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	PIC16F Series 7 kB Flash 192 B RAM 20 MHz 8-Bit Mi RoHS: уступчивый	13366	5 $3.49
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MCU CMOS 28 LD 20MHZ 4K FLASH RoHS: уступчивый	43115	1 $3.45 26 $3.36 100 $3.27 1000 $3.08
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	8-bit Microcontrollers — MCU 7KB 192 RAM 22 I/O RoHS: уступчивый	2309	1 $3.56 10 $3.51 25 $3.47 100 $3.37
PIC16F73-I/SPG DISTI #PIC16F73-I/SPG	Microchip Technology Inc	8-bit Microcontrollers — MCU 7KB 192 RAM 22 I/O Le RoHS: уступчивый	0
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MCU 8-bit PIC16 PIC RISC 7KB EPROM 5V 28-Pin SPDIP RoHS: уступчивый	384	8 $3.16 15 $3.09 25 $3.03 50 $2.97 100 $2.91 225 $2.85
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MicroController, 8-Bit, 28 Pin, Plastic, DIP	10	1 $7.65 2 $5.1 6 $3.825
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MicroController, 8-Bit, 28 Pin, Plastic, DIP	2968	1 $5.52 295 $3.036 660 $2.76
PIC16F73-I/SP DISTI #PIC16F73-I/SP	MICRO TECHNOLOGY	MicroController, 8-Bit, 28 Pin, Plastic, DIP	528	1 $5.52 69 $3.404 295 $3.036
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc		1800
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MICROCONTROLLER PIC16F73-I/SP 20MHZ, EA	304	1 $2.83 10 $2.7 25 $2.62 100 $2.55
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MICROCONTROLLER PIC16F73-I/SP 20MHZ, TU	1033	10 $2.7 25 $2.62 100 $2.55
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	PIC microcontroller, Memory:7kB, SRAM:192B, 20M	102	1 $3.65 5 $3.49 25 $3.25 100 $2.9
PIC16F73ISP DISTI #PIC16F73ISP	mct	RoHS: Не соответствует	49
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	4Kx14 Flash 22I/O 20MHz SDIP28 RoHS: уступчивый	110	1 $3.96 10 $3.14 50 $2.73 100 $2.65
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	INSTOCK	36005
PIC16F73ISP DISTI #PIC16F73ISP	Microchip Technology Inc		103
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc		384	8 $3.16 15 $3.09 25 $3.03 50 $2.97 100 $2.91 225 $2.85
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MCU, 8BIT, PIC16, 20MHZ, NDIP-28 RoHS: уступчивый	0	1 $87.97 10 $78.14 25 $67.19 100 $65.65
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	MCU, 8BIT, PIC16, 20MHZ, NDIP-28 RoHS: уступчивый	841	1 $5.63 10 $5.56 25 $5.5 100 $5.34
PIC16F73-I/SP DISTI #PIC16F73-I/SP	Microchip Technology Inc	RoHS: уступчивый	8995	30 $4.65 8995 $4.36

Часы — будильник — термометр на PIC16F73. Схема и описание

Эта схема часов с функцией термометра построена на микроконтроллере PIC16F73. Время и температура выводятся на 4-х разрядный семисигментный индикатор с общим анодом. Устройство постоянно показывает время, а каждую минуту дисплей переключается на пять секунд для отображения температуры в °С.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Так же в часах предусмотрен будильник. Точность часов высокая из-за применения кварцевого резонатора на 20 Mгц. Десятичная точка второго разряда мигает каждую секунду.

Для отображения температуры используются три разряда индикатора, считая слева. Четвертая цифра показывает °С. Для этого, четвертый разряд припаян на плате вверх ногами. В результате этого точка переместилась в верхний левый угол обозначая символ градуса (^о). Таким образом, мы используем четыре отдельных светодиодных индикатора с общим анодом.

Ниже представлена принципиальная схема часов.

Выбор пал на микроконтроллер PIC16F73, поскольку он не дорогой и достаточно функциональный. Это 28-контактный чип с портами A, B и C, а также рядом периферийных устройств, таких как Таймер, АЦП и UART. Самое главное преимущество «PIC» является простота программирования.

Порта на PIC микроконтроллерах имеют большую мощность, чем в семействе 8051. Поэтому светодиодные сегменты (катоды) могут быть подключены напрямую к выводам порта без каких-либо буферных микросхем. Таким образом, сокращается общее количество компонентов.

Так же есть несколько каналов АЦП. Скорость преобразования очень быстрая, порядка 20 микросекунд. Поэтому к нему легко подключить любой аналоговый сигнал и оцифровав его вывести на тот же самый светодиодный индикатор.

В нашей схеме таким сигналом является аналоговый сигнал температуры с датчика LM35. Микросхема LM35 — это недорогой датчик температуры может измерять температуру в диапазоне от -50 ^ОС до 100 ^ОС. В нашей конструкции данный датчик установлен непосредственно на печатную плату, поскольку нам необходимо измерять комнатную температуру.

Сброса микроконтроллера PIC16F73 осуществляется по выводу 1. К этому выводу подключен резистор и конденсатор для того, чтобы выполнить сброс при подачи питания.

Схема запитана от 5В, полученное от понижающего трансформатора (Х1), выпрямителя (BR1) и регулятора напряжения IC 7805 (ІС1).

Вывод 20 подключен к плюсу питания, а выводы 19 и 8 к минусу. Выводы 9 и 10 предназначены для подключения кварцевого резонатора. Два конденсатора, каждый из 15пф, подключены к концу кристалла на землю. Эта высокоскоростная частота или HS. Существует регистр конфигурации внутри чипа, который должен быть запрограммирован для HS. В нашем случае мы используем байт конфигурации 52 HEX.

Порт B запрограммирован как выход. Порт А запрограммирован на вход и вывод 2 (AN0) используется как АЦП для обработки сигнала от датчика температуры LM35.

Выводы порта С (с4 по 7) используются для управления анодами индикаторов. Вывод 11 — кнопка S1 (установка времени). Путем постоянного нажатия на нее происходит изменение времени. Вывод 14 – кнопка S2 (установка будильника).

Источник: 2016/04 | ELECTRONICS FOR YOU

Скачать прошивку (6,2 KiB, скачано: 868)

Блок питания 0…30 В / 3A

Набор для сборки регулируемого блока питания…

Схема управления точечными светильниками на микроконтроллере (PIC16F73)

Схема переключателя для управления точечными светильниками в подвесном потолке, построена на микроконтроллере PIC16F73. Очень часто в подвесной потолок, сделанный из пластиковых панелей, устанавливают точечные светильники дляосвещения помещения, например, кухни. Светильников бывает довольно много, и чтобы не загромождать проводку и интерьер многочисленными выключателями точечные светильники группируют, и выводят на дух или трехклавишный выключатель.

Но это не очень удобно, потому что нет возможности свободно группировать освещение, как это было бы удобнее в каждом конкретном случае. Отчасти, на помощь могут прийти китайские дистанционные выключатели для люстр, но, к сожалению, они рассчитаны на число переключаемых цепей не более четырех, редко шести. К тому же, радиопередатчик — пульт управления требует для питания относительно дорогую батарею на 12V, как для брелка автомобильной сигнализации, плюс еще помехи от работы радиопередатчика -пульта.

Здесь приводится схема переключателя для точечных светильников подвесного потолка, позволяющего с помощью стандартного и широко доступного пульта RC-5 индивидуально управлять каждым из шестнадцати точечных светильников, установленных на подвесном потолке, включая их в любом произвольном сочетании.

Принципиальная схема

Принципиальная схема переключателя шестнадцати точечных светильников подвесного потолка показана на рисунке в тексте. Это, практически, декодер дистанционного управления по стандарту RC-5, для индивидуального управления 16-ю нагрузками. То есть, каждой нагрузке (каждому точечному светильнику) присвоена одна кнопка пульта, нажатие на которую изменяет его состояние на противоположное (раз нажал — включено, еще раз нажал — выключено).

Стандарт RC-5 выбран по нескольким причинам, одна из которых состоит в доступности большого числа моделей и вариантов исполнения пультов RC-5, при относительно небольшой цене. К тому же, стандарт RC-5 уже достаточно старый, и сейчас уже мало применяется в современной теле-видеотехнике, что позволит не создавать проблем оборудованию при управлении подвесным потолком.

Декодер выполнен на микроконтроллере D1 типа PIC16F73 в корпусе DIP с 28-ю выводами. Достоинство этого микроконтроллера в большом количестве портов и относительно низкой цене. Микроконтроллер работает с внешним кварцевым резонатором на частоту 4 MHz.

Сигналы пульта принимаются стандат-ным фотоприемником F1 типа SFH506-38, применяемом во многих «кинескопных» телевизорах и другой аппаратуре. Команды поступают с фотоприемника на порт RA0 микроконтроллера.

Для управления используются порты RB и RC. Их состояние меняется в зависимости от нажатой кнопки пульта. Когда порт принимает состояние единицы, поступает ток на светодиод соответствующего оптореле U1-U16, включающего соответствующую лампу.

Рис. 1. Принципиальная схема управления точечными светильниками на микроконтроллере.

Детали и питание для схемы

Питается микроконтроллер и фотоприемник от источника питания напряжением 5V. Здесь используется готовый источник «сетевой адаптер» для питания портативной аппаратуры, питающейся через USB-порт. Напряжение с него подается на разъем Х1.

На лампы поступает напряжение электросети через выключатель S1. Наличие выключателя S1 позволяет полностью обесточить схему питания ламп, а так же, выключить или включить лампы не изменяя настроек, сделанных пультом.

НЕХ-файл для микроконтроллера: Скачать (1,3 КБ).

Круглик В. А. РК-2016-09.

Четыре таймера на PIC16F73 — УСТРОЙСТВА НА МК — radio-bes

В этой статье описан способ реализации таймеров десятичного счета на примере таймеров с отсчетом времени до 99,99; 999,9 и 9 999 секунд и 99,99 минут. Таймеры поддерживают прямой и обратный счет, силовой выход, сигнализацию окончания счета с помощью зуммера и останов в любой момент времени. Таймеры построены на микроконтроллере PIC16F73, а индикация реализована на семисегментных светодиодных индикаторах с общим катодом. Применение таймеров может быть самое разнообразное: от регламентаторов времени до секундомеров. Принципиальная схема таймера показана на рис.1.

Рисунок 1

Семисегментные индикаторы — любые с общим катодом, однако в случае применения отечественных индикаторов необходимо заменить стабилизатор напряжения более мощным, например, типа КР142ЕН5А. Излучатель BF1 — со встроенным внутренним генератором. Диоды VD1, VD2 устанавливают при использовании резервного питания, что может потребоваться при отсчете больших промежутков времени. При установке резервного питания необходимо помнить, что устройство потребляет ток не более 40 мА. Отключение индикации на время пропадания напряжения не предусмотрено, однако может быть реализовано на свободных выводах порта С. При использовании таймера в качестве секундомера устройство можно запитать только от элементов питания или аккумулятора, установив при этом индикаторы с меньшим потребляемым током (например, типа АЛС314А).

Резисторы R1 и R5 — R12 подбирают по яркости свечения светодиода HL1 и индикатора HG1. Симистор VS1 устанавливают на радиатор, площадь которого зависит от мощности нагрузки.

Работа с таймером

После включения таймера на 9 999 с и 99,99 с в третьем разряде высветится запятая, и включится зуммер. Для таймера на 999,9 с запятая отобразится во втором разряде.

Далее следует нажать и отпустить кнопку «Пуск». Зуммер выключится, а запятая переместится в первый разряд. Затем запятую по разрядам перемещают, нажимая кнопку «Разряд», и выставляют необходимые значения кнопкой «Установка» в те разряды, где находится запятая.

При нажатии кнопки «Разряд», когда запятая находится в четвертом разряде, запятая выйдет за пределы индикатора. Если в это время нажать кнопку «Пуск», то таймер включится, работая на вычитание (отсчет оставшегося времени). При нажатии кнопки «Пуск» в любое другое время таймер включится на увеличение (отсчет прошедшего времени).

Если, во время работы таймера нажать кнопку «Установка», то направление счета изменится на противоположное.

Силовая нагрузка включена во время работы таймера и выключается после его останова, но это не трудно изменить, установив уровень выходного сигнала в подпрограмме сравнения в ассемблерном файле.

Остановить таймер можно в любой момент времени, если нажать кнопку «Стоп». После останова таймера запятая переместится в первый разряд. Еще одно нажатие кнопки «Пуск» включит таймер с предыдущей установкой и в последнем режиме счета, т.е. на вычитание или на увеличение.

После останова таймера в произвольный момент времени на индикаторе зафиксируется отсчитанное время. Если после этого нажать кнопку «Разряд», то запятая переместится во второй разряд, а на индикаторе высветится предыдущая установка. Если таймер отработал установленное время, то на индикаторе высветится предыдущая установка.

При работе в секундном режиме (9 999 с) на уменьшение таймер выключится при переходе через ноль, т.е. будет отработано время на одну секунду больше установленного. У других таймеров визуально это менее выражено.

Автор: Н. Заец

Файлы:

Архив для статьи «Четыре таймера на pic16f73»

Исходные коды и прошивки микроконтроллера

скачать: 81.7 Kb схема,плата lay,прошивки, исходники.

PIC16F73 datasheet —

Обратите внимание на следующие детали функции защиты кода на микроконтроллерах PICmicro. Семейство PICmicro соответствует спецификациям, содержащимся в листе данных Microchip. Microchip считает, что ее семейство микроконтроллеров PICmicro является одним из самых безопасных продуктов такого рода на рынке сегодня, когда используется по назначению и в нормальных условиях. Существуют нечестные и, возможно, незаконные методы, используемые для нарушения функции защиты кода.Все эти методы, насколько нам известно, требуют использования микроконтроллера PICmicro способом, выходящим за рамки рабочих характеристик, содержащихся в технических данных. Это лицо может быть вовлечено в кражу интеллектуальной собственности. Microchip готова работать с заказчиком, который заботится о целостности своего кода. Ни Microchip, ни другие производители полупроводников не могут гарантировать безопасность своего кода. Кодовая защита не означает, что мы гарантируем, что продукт «небьющийся».Защита кода постоянно развивается. Мы в Microchip стремимся постоянно улучшать функции защиты кода нашего продукта. Если у вас возникнут дополнительные вопросы по этому поводу, обратитесь в ближайший к вам местный офис продаж. Информация, содержащаяся в этой публикации о приложениях для устройств и т.п., предназначена только для предположений и может быть заменена обновлениями. Вы несете ответственность за то, чтобы ваше приложение соответствовало вашим спецификациям.Компания Microchip Technology Incorporated не предоставляет никаких заверений или гарантий и не принимает на себя никаких обязательств в отношении точности или использования такой информации или нарушения патентов или других прав интеллектуальной собственности, возникающих в результате такого использования или иным образом. Использование продуктов Microchip в качестве критических компонентов в системах жизнеобеспечения не разрешается, кроме как с письменного разрешения Microchip. Никакие лицензии не передаются, косвенно или иным образом, в соответствии с какими-либо правами интеллектуальной собственности. Товарные знаки Название и логотип Microchip, логотип Microchip, FilterLab, KEELOQ, MPLAB, PIC, PICmicro, PICMASTER, PICSTART, PRO MATE, SEEVAL и The Embedded Control Solutions Company являются зарегистрированными товарными знаками Microchip Technology Incorporated в США.S.A. и другие страны. dsPIC, ECONOMONITOR, FanSense, FlexROM, fuzzyLAB, внутрисхемное последовательное программирование, ICSP, ICEPIC, microID, microPort, Migratable Memory, MPASM, MPLIB, MPLINK, MPSIM, MXDEV, PICC, PICDEM, PICDEM.net, rfPIC, Select Mode и Total Endurance являются товарными знаками Microchip Technology Incorporated в США. Serialized Quick Term Programming (SQTP) является знаком обслуживания Microchip Technology Incorporated в США. Все остальные товарные знаки, упомянутые в данном документе, являются собственностью соответствующих компаний.2002, Microchip Technology Incorporated, отпечатано в США, все права защищены. Microchip получила сертификат системы качества QS-9000 для своей штаб-квартиры по всему миру, проектирования и производства пластин в Чандлере и Темпе, штат Аризона, в июле 1999 года. Процессы и процедуры системы качества компании соответствуют требованиям QS-9000 для 8-битных микроконтроллеров PICmicro, KEELOQ. устройства переключения кода, последовательные EEPROM и микропериферийные устройства. Кроме того, система качества Microchip для проектирования и производства систем разработки сертифицирована по стандарту ISO 9001. Timer0: 8-битный таймер / счетчик с 8-битным предварительным делителем Timer1: 16-битный таймер / счетчик с предварительным делителем, может увеличиваться во время SLEEP через внешний кристалл / часы Timer2: 8-битный таймер / счетчик с 8-битным регистром периода, прескалер и постскейлер Два модуля захвата, сравнения, ШИМ — захват 16-битный, макс. разрешение нс — сравнение 16 бит, макс. разрешение нс — ШИМ макс. разрешение до 8-канального аналого-цифрового преобразователя Синхронный последовательный порт (SSP) с SPI (ведущий режим) и I2C (ведомый) Универсальный синхронный асинхронный приемник-передатчик (USART / SCI) Параллельный ведомый порт (PSP), ширина 8 бит с внешние элементы управления RD, WR и CS (только 40/44-контактные) Схема обнаружения пониженного напряжения для сброса пониженного напряжения (BOR) Высокопроизводительный ЦП RISC Только 35 однословных инструкций для изучения Все однократные инструкции, за исключением двухцикловых ветвей программы Рабочая скорость: — Вход тактовой частоты 20 МГц 200 нс командный цикл x 14 слов FLASH памяти программ, x 8 байтов данных Память (RAM) Распиновка совместима с PIC16C73B / 74B / 76/77 Распиновка совместима с PIC16F873 / 874/876/877 Возможность прерывания (до 12 источников) Восьмиуровневый аппаратный стек Режимы прямой, косвенной и относительной адресации Доступ для чтения процессора к программная память Сброс при включении питания (POR) Таймер включения (PWRT) и таймер запуска генератора (OST) Сторожевой таймер (WDT) с собственным встроенным RC-генератором для надежной работы Программируемая защита кода Энергосберегающий режим SLEEP Выбираемые параметры генератора Внутрисхемное последовательное программирование (ICSP) через два контакта Низкое энергопотребление, высокоскоростная технология CMOS FLASH Полностью статическая конструкция Широкий диапазон рабочего напряжения: до 5.5 В Высокий ток потребления / источника: 25 мА Промышленный температурный диапазон Низкое энергопотребление: 2 мА типично 5 В, 4 МГц 20 А типично 3 В, 32 кГц 1 А типичный ток в режиме ожидания Данные программной памяти Одно слово SRAM Команды) (байты) SSP Прерывания ввода-вывода 8-битный A / D (канал) CCP (PWM) SPI (Master) Да I2C (Slave) Да Таймеры USART 8/16 бит

PIC16F73-E / SO от Microchip Technology | Микроконтроллеры

PIC Минимум Рабочий Напряжение питания (В)

1.Бразилия

100

1. Бразилия

100

2.Соединенное Королевство

88

2. Соединенное Королевство

88

3.Латвия

88

3. Латвия

88

4.Италия

87

4. Италия

87

5.Румыния

86

5. Румыния

86

6.Индия

83

6. Индия

83

7.Китай

81

7. Китай

81

8.Норвегия

81

8. Норвегия

81

9.Чили

80

9. Чили

80

10.Малави

80

11. США

80

12.Ниуэ

77

12. Ниуэ

77

13.Доминиканская Республика

76

13. Доминиканская Республика

76

14.Иордания

76

14. Иордания

76

15.Южная Корея

76

15. Южная Корея

76

16.Руанда

75

16. Руанда

75

17.Израиль

74

17. Израиль

74

18.Сингапур

73

18. Сингапур

73

19.Остров Святой Елены, Вознесения и Тристан-да-Кунья

73

19.Остров Святой Елены, Вознесения и Тристан-да-Кунья

73

20.Нидерланды

73

20. Нидерланды

73

21.Аргентина

72

21. Аргентина

72

22.Гонконг

71

23. Колумбия

71

24.Мальта

71

25. Болгария

71

26.Грузия

70

27. Армения

70

28.Россия

70

29. Нигерия

70

29.Нигерия

70

30. Португалия

69

30.Португалия

69

31. Венгрия

69

31.Венгрия

69

32. Словения

69

32.Словения

69

33. Мексика

69

33.Мексика

69

34. Турция

69

34.Турция

69

35. Канада

69

35.Канада

69

36. Гондурас

69

36.Гондурас

69

37. Эстония

69

37.Эстония

69

38. Албания

68

38.Албания

68

39. Шри-Ланка

68

40.Эфиопия

68

41. Бангладеш

67

42.Греция

67

43. Ирландия

67

44.Ирак

67

45. Молдова

67

46.Беларусь

67

47. Тайвань

67

47.Тайвань

67

48. Мадагаскар

67

48.Мадагаскар

67

49. Швейцария

67

49.Швейцария

67

50. Танзания

67

50.Танзания

67

51. Австралия

67

51.Австралия

67

52. Франция

67

52.Франция

67

53. Япония

67

53.Япония

67

54. Швеция

67

54.Швеция

67

55. Таиланд

67

55.Таиланд

67

56. Испания

67

56.Испания

67

57. Индонезия

67

57.Индонезия

67

58. Египет

66

58.Египет

66

59. Литва

66

59.Литва

66

60. Польша

66

60.Польша

66

61. Сальвадор

66

62.Тунис

66

63. Камерун

66

64.Украина

66

65. Боливия

65

66.Сербия

65

67. Чехия

65

68.Финляндия

65

69. Словакия

65

70.Гайана

65

71. Германия

65

72.Пакистан

65

73. Люксембург

65

74.Малайзия

64

75. Казахстан

64

76.Бельгия

64

77. ЮАР

64

78.Никарагуа

64

79. Вьетнам

63

80.Алжир

63

81. Сенегал

63

82.Марокко

63

83. Эквадор

62

84.Исландия

62

85. Кипр

61

86.Перу

61

87. Филиппины

61

88.Оман

61

89. Дания

61

90.Непал

61

91. Кения

61

92.Мьянма

61

93. Венесуэла

60

94.Хорватия

60

95. Северная Македония

58

96.Австрия

57

97. Объединенные Арабские Эмираты

56

98.Уругвай

52

99. Монголия

51

100.Саудовская Аравия

43

101. Лаос

42

102.Кот-д’Ивуар

38

103. Уганда

37

PIC16F73-I / SP Популярность по регионам

Вас также может заинтересовать

Статьи по теме

Микроконтроллер

PIC16F877a: схема расположения выводов, техническое описание, характеристики [FAQ]

Игги 25 февраля 2021 г. 1623

PIC16F877a — это микроконтроллер PIC.PIC16F877a можно стирать и стирать столько раз, сколько возможно, поскольку он использует технологию флэш-памяти. Он имеет всего 40 контактов и 33 контакта для ввода …

Читать далее »

Микроконтроллер

PIC10F200: Учебное пособие, выводы, техническое описание [Видео и часто задаваемые вопросы]

Ирэн 14 сен 2021 65

Обзор продукта PIC10F200 — это недорогой, высокопроизводительный 8-битный полностью статический КМОП-микроконтроллер на базе флэш-памяти.Он использует архитектуру RISC всего с 33 инструкциями, состоящими из одного слова / одного цикла ….

Читать далее »

IC MCU 8BIT 7KB FLASH 28SDIP

• Атрибуты продукта
• Описания
• Характеристики
• CAD Модели

EU RoHS	Соответствует
ECCN (US)	EAR99
Статус детали	Активен
HTS	31.00.01
Имя семейства	PIC16
Архитектура набора команд	RISC
Ядро устройства	PIC
Архитектура ядра
Максимальная частота ЦП (МГц)	20
Максимальная тактовая частота (МГц)	20
Ширина шины данных (бит)	8
Программная память Тип	Flash
Размер программной памяти	7 КБ
Размер ОЗУ	192B
Максимальный размер расширенной памяти	14 КБ
		Возможность программирования Да
Тип интерфейса	I2C / SPI / USART
Количество входов / выходов	22
No.таймеров	3
ШИМ	2
Количество АЦП	Один
Каналы АЦП	5
Разрешение АЦП (бит)	8
USART	1
UART	0
USB	0
SPI	1
1
I2S	0
CAN	0
Ethernet	0
Сторожевой таймер	1
4 900 23
Типичное рабочее напряжение питания (В)	5
Максимальное рабочее напряжение питания (В)	5.5
Максимальная рассеиваемая мощность (мВт)	1000
Минимальная рабочая температура (° C)	-40
Максимальная рабочая температура (° C)	125
Температурный класс поставщика	Расширенный
Упаковка	Трубка
Количество штифтов	28
Стандартное название упаковки	0 SOP Поставщик Упаковка SOIC W Монтаж Поверхностный монтаж Высота упаковки 2.05 (мин) Длина упаковки 17,9 Ширина упаковки 7,5 ПП изменена 28 Форма вывода Крыло чайки С микроконтроллером PIC16F73-E / SO от Microchip Technology вы можете запрограммировать схему для выполнения задач, которые соответствуют вашим желаемым спецификациям. Этот микроконтроллер имеет минимальную рабочую температуру -40 ° C и максимальную 125 ° C.Максимальная тактовая частота составляет 20 МГц. Его разрешение АЦП составляет 8. Это устройство имеет типичное рабочее напряжение питания 5 В. Его минимальное рабочее напряжение питания составляет 4 В, а максимальное — 5,5 В. Память программ eprom составляет 7 КБ. Это устройство основано на архитектуре ядра PIC. Это 8-битный процессор. ТЕХНОЛОГИЯ МИКРОЧИПОВ PIC16F73-I / SP PIC16 Series 192 B RAM 4 kB Flash 8-Bit CMOS Microcontroller — SDIP-28 В настоящее время недоступен. Мы не знаем, когда и появится ли этот товар в наличии. Убедитесь, что это подходит введя номер вашей модели. Фамилия: PIC16 InternalFlash: 4 КБ Внутренняя ОЗУ: 192 Б Скорость (МГц): 20 МГц NumberofI / OLines: 22 Тип интерфейса: I2C / SPI / USART; Периферийные устройства: I2C / SPI / USART / Watchdog / PWM / On-Chip-ADC; NumberOfTimers: 3; Напряжение питания: от 4 до 5,5 В; Максимальная рабочая температура: от -40 до +85 ° C; Встроенный АЦП: 5 каналов x 8 бит; Сторожевая собака: ]]> Характеристики Фирменное наименование ТЕХНОЛОГИЯ МИКРОЧИПОВ Номер модели PIC16F73-I / SP Кол-во позиций 5 Номер детали PIC16F73-I / SP Код UNSPSC 32131000 PIC16F73-I / SP Таблицы данных | Встроенные — Микроконтроллеры IC MCU 8BIT 7KB FLASH 28SDIP -Apogeeweb На главную & nbsp Встраиваемые — Микроконтроллеры PIC16F73-I / SP Datasheets | Встроенный — Микроконтроллеры IC MCU 8BIT 7KB FLASH 28SDIP PIC16F723A-I / SP Таблицы данных | Встроенные — Микроконтроллеры IC MCU 8BIT 7KB FLASH 28SDIP PIC16F74-I / P Таблицы данных | Встроенные — Микроконтроллеры IC MCU 8BIT 7KB FLASH 40DIP Автор: & nbspapogeeweb, & nbsp & nbspPIC16F73-I / SP, PIC16F73-I / SP Datasheet, PIC16F73-I / SP PDF, Microchip Technology Обзор продукта Изображение: Номер по каталогу производителя: PIC16F73-I / SP Категория продукта: Embedded — Микроконтроллеры Наличие: Есть Производитель: Технология Microchip Описание: IC MCU 8BIT 7KB FLASH 28SDIP Лист данных: PIC16F7x Лист данных Упаковка: 28-DIP (0.300 дюймов, 7,62 мм) Минимум: 1 Время выполнения: 6 недель Количество: 778 шт. Отправить запрос предложений: Запрос Базовая цена 1: 3.45000 3,45000 25: 3,36000 84,00000 100: 3,34800 334.80000 PIC16F73-I-SP Изображения служат только для справки. CAD-модели Атрибуты продукта Производитель: Технология Microchip Серия: PIC® 16F Упаковка: Трубка Статус детали: Активный Базовый процессор: ПИК Размер ядра: 8-бит Скорость: 20 МГц Возможности подключения: I²C SPI UART / USART Периферийные устройства: Обнаружение / сброс пониженного напряжения POR PWM WDT Количество входов / выходов: 22 Размер памяти программ: 7 КБ (4K x 14) Тип памяти программы: ВСПЫШКА Размер EEPROM: – Размер ОЗУ: 192 х 8 Напряжение — питание (Vcc / Vdd): 4В ~ 5．5В Преобразователи данных: А / Д 5x8b Тип осциллятора: Внешний Рабочая температура: -40 ° C ~ 85 ° C (TA) Тип монтажа: Сквозное отверстие Упаковка / ящик: 28-DIP (0．300 «7．62 мм) Пакет устройств поставщика: 28-СПДИП Базовый номер детали: PIC16F73 Альтернативные модели Деталь Сравнить Производителей Категория Описание ПроизводительНомер детали: PIC16F73-I / SP Сравнить: Текущая часть Производитель: Microchip Категория: Микроконтроллеры Описание: MCU 8Bit PIC RISC 7KB EPROM 5V 28Pin SPDIP Tube ПроизводительНомер детали: PIC16F72-I / SP Сравнить: PIC16F73-I / SP VS PIC16F72-I / SP Производитель: Microchip Категория: Микроконтроллеры Описание: MCU 8Bit PIC RISC 3.EPROM 5 КБ 2,5 В / 3,3 В / 5 В 28-контактная SPDIP-трубка Номер детали производителя: PIC16F76-I / SP Сравнить: PIC16F73-I / SP VS PIC16F76-I / SP Производитель: Microchip Категория: Микроконтроллеры Описание: MICROCHIP PIC16F76-I / SP 8-битный микроконтроллер, Flash, PIC16F, 20MHz, 14KB, 368Byte, 28Pins, SDIP ПроизводительНомер детали: PIC16C63A-04 / SP Сравнить: PIC16F73-I / SP VS PIC16C63A-04 / SP Производитель: Microchip Категория: Микроконтроллеры Описание: MCU 8Bit PIC RISC 7KB EPROM 5V 28Pin SPDIP Tube Описание PIC16F73-I / SP 8-битный микроконтроллер PIC 20 МГц 4Kx14 слов Flash 28-контактный SPDIP: Allied Electronics & Automation PIC16F Series 7 kB Flash 192 B RAM 20 MHz 8-Bit Microcontroller — SDIP-28: Future Electronics MCU 8-битный PIC16 PIC RISC 7KB Flash 5V 28-контактный SPDIP Трубка: Avnet Микроконтроллер Рабочая температура: -40..,85 ° C Источник питания: 4 … 5,5 В Количество входов / выходов: 22 Количество таймеров: 3 Ширина шины: 8 бит Дополнительно: ШИМ Корпус: DIL-28S Разрешение АЦП: 8 бит Флэш-память: 7 КБ RAM: 192 Байт: Distrelec ECCN / UNSPSC USHTS: 8542310001 CNHTS: 8542319000 MXHTS: 85423999 ТАРИК: 8542399000 ECCN: EAR99 Экологическая и экспортная классификации Статус RoHS: Соответствует ROHS3 Уровень чувствительности к влаге (MSL): 1 (без ограничений) Производитель продукта Microchip Technology Inc.является ведущим поставщиком микроконтроллеров и аналоговых полупроводников, обеспечивая разработку продуктов с низким уровнем риска, более низкую общую стоимость системы и более быстрое время вывода на рынок тысяч разнообразных приложений для клиентов по всему миру. Компания Microchip со штаб-квартирой в Чандлере, штат Аризона, предлагает отличную техническую поддержку наряду с надежной доставкой и качеством. Дистрибьюторы PIC16F73-I / SP Технология Microchip IC MCU 8BIT 7KB FLASH 28SDIP 222 1: 3 доллара.45000 25: 3,36000 долл. США 100: 3,34800 долл. США PIC16F73-I / SP Технология Microchip 8-битные микроконтроллеры — MCU 7KB 192 RAM 22 I / O Под заказ 1: 3 доллара.49 25: 3,48 доллара США PIC16F73-I / SP Microchip Technology Inc 8-БИТ, ВСПЫШКА, 20 МГц, МИКРОКОНТРОЛЛЕР RISC, PDIP28, 0.300 ДЮЙМОВ СКИННИ ПЛАСТИК ， MO-095 ， DIP-28 Под заказ 3,4500 долл. США / 8,3400 долл. США PIC16F73-I / SP Микрочип PIC16F73-I / SP 8-битный микроконтроллер PIC 20 МГц 4Kx14 слов Flash 28-контактный SPDIP: Allied Electronics & Aut Просмотреть все mation PIC16F Series 7 kB Flash 192 B RAM 20 MHz 8-Bit Microcontroller — SDIP-28: Future Electronics MCU 8-битный PIC16 PIC RISC 7KB Flash 5V 28-Pin SPDIP Трубка: Avnet Микроконтроллер Рабочая температура: -40..,85 ° C Источник питания: 4 … 5,5 В Количество входов / выходов: 22 Количество таймеров: 3 Ширина шины: 8 бит Дополнительно: ШИМ Корпус: DIL-28S Разрешение АЦП: 8 бит Флэш-память: 7 КБ RAM: 192 Байт: Distrelec Под заказ 1: 3,380 долл. США Популярность по регионам

Производитель:	Технология Microchip
Серия:	PIC® 16F
Упаковка:	Трубка
Статус детали:	Активный
Базовый процессор:	ПИК
Размер ядра:	8-бит
Скорость:	20 МГц
Возможности подключения:	I²C SPI UART / USART
Периферийные устройства:	Обнаружение / сброс пониженного напряжения POR PWM WDT
Количество входов / выходов:	22
Размер памяти программ:	7 КБ (4K x 14)
Тип памяти программы:	ВСПЫШКА
Размер EEPROM:	–
Размер ОЗУ:	192 х 8
Напряжение — питание (Vcc / Vdd):	4В ~ 5．5В
Преобразователи данных:	А / Д 5x8b
Тип осциллятора:	Внешний
Рабочая температура:	-40 ° C ~ 85 ° C (TA)
Тип монтажа:	Сквозное отверстие
Упаковка / ящик:	28-DIP (0．300 «7．62 мм)
Пакет устройств поставщика:	28-СПДИП
Базовый номер детали:	PIC16F73

PIC16F73-I / SP 8-битный микроконтроллер PIC 20 МГц 4Kx14 слов Flash 28-контактный SPDIP: Allied Electronics & Automation
PIC16F Series 7 kB Flash 192 B RAM 20 МГц 8-битный микроконтроллер — SDIP-28: Future Electronics
MCU 8-битный PIC16 PIC RISC 7KB Flash 5V 28-Pin SPDIP Tube: Avnet
Микроконтроллер Рабочая температура: -40..,85 ° C Источник питания: 4 … 5,5 В Количество входов / выходов: 22 Количество таймеров: 3 Ширина шины: 8 бит Дополнительно: ШИМ Корпус: DIL-28S Разрешение АЦП: 8 бит Флэш-память: 7 КБ RAM: 192 Байт: Distrelec

По этой части пока нет релевантной информации.

По этой части пока нет релевантной информации.

PIC-микроконтроллер, память: 4кБ, SRAM: 192B, THT PIC16F73-I / SP

PIC-микроконтроллер, память: 4kB, SRAM: 192B, THT PIC16F73-I / SP | GM электронный COM

Для правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в вашем браузере

Выполнение инструкций 200 нс, 35 инструкций Программная память 7168 байт (4096×14) слов Flash, RAM 192 байта, 5 АЦП…

Брендовое название МИКРОЧИП Код товара 434-198 Kód výrobce PIC16F73-I / SP Вес 0.00382 кг

Цена с НДС от 100 шт. 2,88 € / 2.3841 € Цена нетто Цена с НДС от 10 Шт. € 3,31 / 2.7384 € цена нетто О доставке Твоя цена € 3,90

Склад В наличии (564 кс)

Пражский филиал в наличии 5 шт.

Брненский филиал Распродано

Остравский филиал на складе 7 шт.

Пльзенский филиал Распродано

Филиал в Градец Кралове Распродано

Братиславский филиал Распродано

200ns Выполнение инструкций, 35 инструкций
Программная память 7168 байт (4096×14) слов Flash, RAM 192 байта, 5 АЦП 8 бит, скорость 20 МГц, 22 ввода / вывода, таймеры 3 + WDT, 2 PWM, ICSP, 28-контактный SDIP, DIL28 (тонкий)

Подобные товары

В наличии

Выполнение инструкций 200 нс, 35 инструкций Progra…

2,90 € Цена нетто € 3,50

Код 434-188

В наличии

1us Instruction Execution, 35 инструкций Программа …

2,77 € Цена нетто € 3,35

Код 967-096

В наличии

Выполнение инструкций 200 нс, 35 инструкций Progra…

2,90 € Цена нетто € 3,50

Код 434-220

В наличии

Выполнение инструкций 200 нс, 35 инструкций Программа …

3,19 € Цена нетто € 3,86

Код 434-206

В наличии

Выполнение инструкций 200 нс, 35 инструкций Progra…

3,03 € Цена нетто € 3,66

Код 434-197

В наличии

Выполнение инструкций 200 нс, 35 инструкций Программа …

3,55 € Цена нетто 4,29 €

Код 434-199

В наличии

Выполнение инструкций 200 нс, 35 инструкций Progra…

3,38 € Цена нетто 4,10 €

Код 434-151

3,71 € Цена нетто 4,49 €

Код 434-140

Nejprodávanější výrobci

Введите имя пользователя и пароль или зарегистрируйтесь для новой учетной записи.

PIC16F73 Datasheet PDF — Microchip Technology

ОБЗОР УСТРОЙСТВА
В этом документе содержится информация о следующих устройствах:
• PIC16F73
• PIC16F74
• PIC16F76
• PIC16F77
Устройства PIC16F73 / 76 доступны только в корпусах с 28 выводами, а устройства PIC16F74 / 77 доступны в корпусах с 40 и 44 выводами.

Высокопроизводительный процессор RISC:
• Высокопроизводительный процессор RISC
• Всего 35 инструкций из одного слова для изучения
• Все однократные инструкции, кроме двухцикловых ветвей программы
• Рабочая скорость: постоянный ток — вход тактовой частоты 20 МГц Постоянный ток — цикл команд 200 нс
• До 8K x 14 слов во флэш-памяти программ, до 368 x 8 байт памяти данных (RAM)
• Распиновка совместима с PIC16C73B / 74B / 76/77
• Распиновка совместима с PIC16F873 / 874/876/877
• Возможность прерывания (до 12 источников)
• Восьмиуровневый аппаратный стек
• Режимы прямой, косвенной и относительной адресации
• Доступ процессора для чтения к программной памяти

Особенности специального микроконтроллера:
• Сброс при включении питания (POR)
• Таймер включения (PWRT) и таймер запуска генератора (OST)
• Сторожевой таймер (WDT) с собственным встроенным RC-генератором для надежной работы
• Программируемая кодовая защита
• Энергосберегающий спящий режим
• Выбираемые опции осциллятора
• Внутрисхемное последовательное программирование ™ (ICSP ™) через два контакта

Периферийные функции:
• Timer0: 8-битный таймер / счетчик с 8-битным предварительным делителем
• Timer1: 16-битный таймер / счетчик с предварительным делителем, может увеличиваться во время SLEEP через внешний кристалл / часы
• Timer2: 8-битный таймер / счетчик с 8-битным регистром периода, предделитель и постделитель
• Два модуля захвата, сравнения, ШИМ
— Захват 16 бит, макс.разрешение 12,5 нс
— Сравнение 16 бит, макс. разрешение 200 нс
— ШИМ макс. разрешение 10 бит
• 8-битный, до 8-канальный аналого-цифровой преобразователь
• Синхронный последовательный порт (SSP) с SPI ™ (ведущий режим) и I2C ™ (ведомый)
• Универсальный синхронный асинхронный приемный передатчик (USART / SCI)
• Параллельный подчиненный порт (PSP), шириной 8 бит с внешними элементами управления RD, WR и CS (только 40/44-контактный)
• Схема обнаружения пониженного напряжения для сброса пониженного напряжения (BOR)

Технология CMOS:
• Низкое энергопотребление, высокоскоростная технология CMOS FLASH
• Полностью статическая конструкция
• Широкий диапазон рабочего напряжения: 2.От 0 В до 5,5 В
• Высокий ток потребления / источника: 25 мА
• Промышленный температурный диапазон
• Низкое энергопотребление:
— <2 мА типично при 5 В, 4 МГц
— 20 мкА типично при 3 В, 32 кГц
— Типичный ток в режиме ожидания <1 мкА

Добро пожаловать в MicrochipDirect

• Продукты 8-битные микроконтроллеры 16-битные микроконтроллеры 32-битные микроконтроллеры 32-битные микропроцессоры Аналоговый Управление энергопотреблением Часы и время Высокоскоростная сеть и видео Интерфейс и возможности подключения Драйверы дисплеев и светодиодов Встроенные контроллеры и Super I / O объем памяти Касание и жест Беспроводной ИС безопасности Инструменты разработки Автомобильный класс Запчасти со скидкой Расширенные инструменты выбора продукта
• Услуги по программированию Центр программирования Поиск стоимости программирования Управляйте своими частями программирования Код загрузки Запросить образцы для проверки Утвердить / отклонить подтверждение Разместить производственный заказ Часто задаваемые вопросы по программированию Учебник по программированию
• Цена за объем Запросить цену на большое количество Проверить статус предложения / разместить заказ Подать заявку на открытие бизнес-счета Запросить новую кредитную линию или увеличение кредита
• Как мы можем помочь? Часто задаваемые вопросы (FAQ) Поддержка продаж / Свяжитесь с нами Техподдержка Данные экспортного контроля Селектор инструментов разработки Microchip Популярные ссылки
• Быстрый ввод заказа

.
