Как устроена SIM-карта. Из каких компонентов состоит SIM-карта. Как осуществляется питание SIM-карты. Какие контакты есть на SIM-карте и за что они отвечают. Принцип работы SIM-карты в мобильном устройстве.
Что такое SIM-карта и для чего она нужна
SIM-карта (Subscriber Identity Module) — это небольшая съемная смарт-карта, которая используется в мобильных телефонах и других устройствах для идентификации абонента в сети сотовой связи. Основные функции SIM-карты:
- Хранение уникального номера абонента (IMSI)
- Аутентификация абонента в сети оператора
- Хранение телефонной книги и SMS-сообщений
- Шифрование передаваемых данных
- Хранение информации о подключенных услугах
Без SIM-карты мобильное устройство не может зарегистрироваться и работать в сети сотового оператора. Поэтому SIM-карта является ключевым элементом для обеспечения мобильной связи.
Из каких компонентов состоит SIM-карта
Несмотря на свои малые размеры, SIM-карта представляет собой миниатюрный компьютер со следующими основными компонентами:
- Процессор — выполняет все вычислительные операции
- Память ROM — хранит операционную систему и программное обеспечение SIM-карты
- Память EEPROM — для хранения пользовательских данных (контакты, SMS и т.д.)
- Оперативная память RAM — для временного хранения данных
- Криптографический сопроцессор — для шифрования данных
- Контактная площадка — для соединения с устройством
Процессор SIM-карты работает на частоте до 5 МГц. Объем памяти может составлять от 8 КБ до 256 КБ в зависимости от модели.

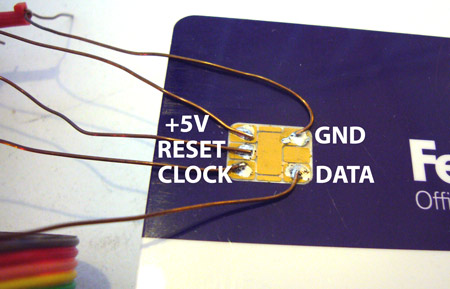

Контакты SIM-карты и их назначение
На поверхности SIM-карты расположено 6 металлических контактных площадок, каждая из которых выполняет определенную функцию:
- VCC — питание
- RST — сброс
- CLK — тактовый сигнал
- GND — земля
- VPP — программирование
- I/O — ввод/вывод данных
Через эти контакты осуществляется питание SIM-карты, обмен данными с устройством и управление работой карты.
Как осуществляется питание SIM-карты
Питание SIM-карты осуществляется от аккумулятора мобильного устройства через контакт VCC. Напряжение питания может составлять:
- 5В — для старых SIM-карт
- 3В — для большинства современных карт
- 1.8В — для новейших карт с пониженным энергопотреблением
Напряжение питания подается на SIM-карту только когда она активна. В режиме ожидания питание отключается для экономии заряда батареи устройства.
Принцип работы SIM-карты в мобильном устройстве
Когда SIM-карта вставляется в мобильное устройство, происходит следующее:
- На SIM-карту подается питание
- Устройство отправляет сигнал сброса для инициализации карты
- SIM-карта передает данные о себе (тип, версия и т.д.)
- Устройство запрашивает IMSI и другие идентификационные данные
- Происходит аутентификация SIM-карты в сети оператора
- После успешной аутентификации устройство получает доступ к данным на карте
Далее SIM-карта используется для шифрования передаваемых данных, хранения контактов, SMS и другой информации.

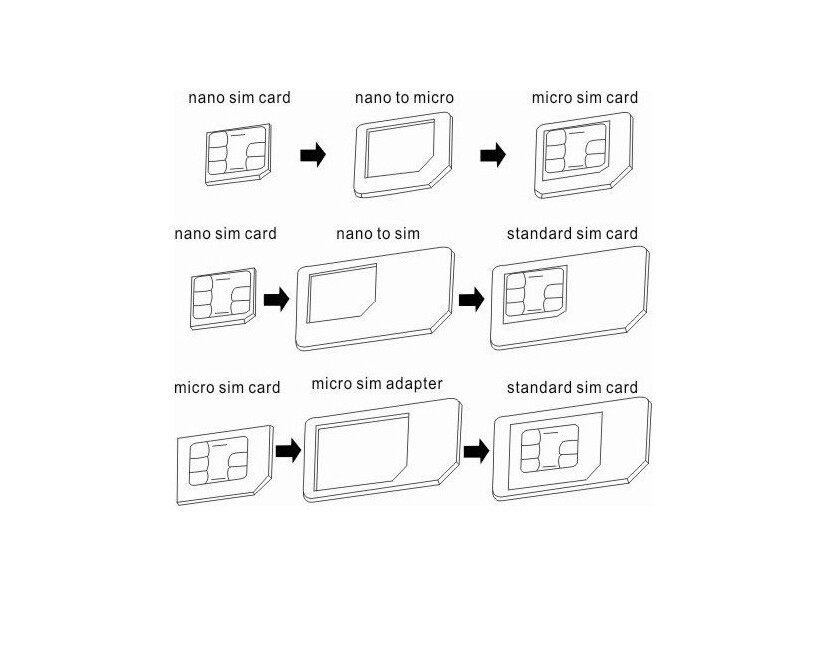

Виды SIM-карт по размеру
За время существования технологии размеры SIM-карт постепенно уменьшались. Сейчас существует 4 основных формата:
- Full-size SIM (85.6 x 53.98 мм) — устаревший формат
- Mini-SIM (25 x 15 мм) — использовался в старых телефонах
- Micro-SIM (15 x 12 мм) — популярный формат для смартфонов
- Nano-SIM (12.3 x 8.8 мм) — самый компактный формат
Также появилась встроенная eSIM, которая не требует физической карты. Но классические съемные SIM-карты пока остаются самыми распространенными.
Защита данных на SIM-карте
SIM-карта обеспечивает надежную защиту хранящейся на ней информации благодаря следующим механизмам:
- PIN-код для разблокировки карты
- PUK-код для разблокировки после неверного ввода PIN
- Шифрование данных с помощью криптопроцессора
- Защита от клонирования с помощью уникальных ключей
- Защита от несанкционированного чтения/записи данных
Это позволяет безопасно хранить на SIM-карте конфиденциальную информацию пользователя и ключи для работы в сети.
Перспективы развития SIM-карт
Несмотря на свою надежность, классические SIM-карты имеют ряд недостатков:
- Необходимость физической замены при смене оператора
- Ограниченный объем памяти
- Возможность механических повреждений
- Неудобство использования в компактных устройствах
Поэтому активно развиваются альтернативные технологии, такие как встроенная eSIM и виртуальная SIM. Они позволяют отказаться от физической карты, упростить процесс смены оператора и использовать несколько профилей на одном устройстве.
Заключение
SIM-карта является ключевым элементом для работы мобильных устройств в сетях сотовой связи. Несмотря на малые размеры, она представляет собой сложное электронное устройство со своим процессором, памятью и операционной системой. Питание SIM-карты осуществляется от батареи мобильного устройства. В будущем классические съемные SIM-карты могут быть вытеснены встроенными и виртуальными решениями, но пока они остаются основным средством идентификации абонентов сотовой связи.
