Как подобрать блок питания для светодиодной ленты?

Светодиодная лента питается низким выпрямленным и стабилизированным напряжением и не может быть подключена напрямую к сети 220В (это выведет её из строя), поэтому необходим блок питания. Но и они бывают разные, и возникает вопрос: какой нужен блок питания? Ответим на него в данной статье.

Блок питания должен подбираться в зависимости от параметров устанавливаемой светодиодной ленты, а именно: напряжения питания и мощности, а также от места установки.

Выходное напряжение блока питания

Светодиодные ленты чаще всего питаются напряжением 12, 24 или 36 вольт и выходное напряжение блока питания должно соответствовать напряжению питания ленты.

Расчет мощности блока питания

Остановимся подробнее на вопросе как рассчитать мощность блока питания. Для этого нужно знать мощность, потребляемую светодиодной лентой. Приведем таблицу мощности наиболее распространенных светодиодных лент.

Тип ленты

Напряжение (В)

Количество светодиодов на метр

Мощность на метр (Вт)

RT-5000 3528

12

60

4,8

RT-5000 2x 3528

12, 24, 36

120

9,6

RT-5000 2×2 3528

24, 36

240

19,6

RT-5000 5060

12

30

7,2

RT-5000 2x 5060

12, 24, 36

60

14,4

RT-5000 2×2 5060

24, 36

120

32

ULTRA-5000 5630

12

30

16

ULTRA-5000 2Х 5630

24

60

30

RS-5000 335 бок. свеч.

12

60

4,8

RS-5000 2x 335 бок.свеч.

12, 24

120

8,4

Чтобы рассчитать мощность блока питания необходимо умножить длину подключаемой ленты на мощность, потребляемую одним метром. Необходимо учитывать, что блок питания должен иметь запас по мощности, поэтому получившийся результат нужно увеличить на 10-25%. Получается следующая формула:

длина (м)  Х  мощность (Вт на 1м)  Х  25%

Рассчитаем мощность блока питания на примере светодиодной ленты RT-5000 2x 5060 при подключении 15 метров ленты. Один метр такой ленты потребляет 14,4 Вт, катушка из 5 метров – 72 Вт, а 15 метров – 216 Вт.

14,4 Вт х 15 м = 216 Вт

К получившемуся результату прибавим 25%.

 216 х 1.25 = 270 Вт

Таким образом, для 15 метров ленты RT-5000 2x 5060 нужен блок питания мощностью 270 Вт. Но т.к. блоков питания с именно такой  мощностью нет, то выбираем блок с ближайшей большей мощностью, например, 300 Вт.

Либо можно пойти другим путем и использовать для каждого отдельного отрезка ленты свой блок питания, например, для каждой катушки по 5 метров.

14,4 х 5 м = 72 Вт; 72 х 1.25 = 90 Вт

Соответственно, для 3 отрезков светодиодной ленты нужны 3 блока питания по 100 Вт.

При подключении светодиодной ленты важно помнить и про влияние соединительного кабеля между блоком питания и лентой – необходимо правильно подобрать его сечение. Оно зависит от напряжения питания, мощности ленты и длины провода. Если выбрать провод слишком маленького сечения, на нём может упасть часть питающего напряжения и до ленты дойдёт уже не 12 или 24 вольта, а меньше. В результате лента будет светить слабее и возможно неравномерное свечение. Особенно чувствительна к напряжению питания, а соответственно и сечению кабеля, цветная лента. При понижении напряжения питания спектр её свечения смещается в красную область. Для расчета оптимального сечения провода можно воспользоваться удобным калькулятором на нашем сайте.

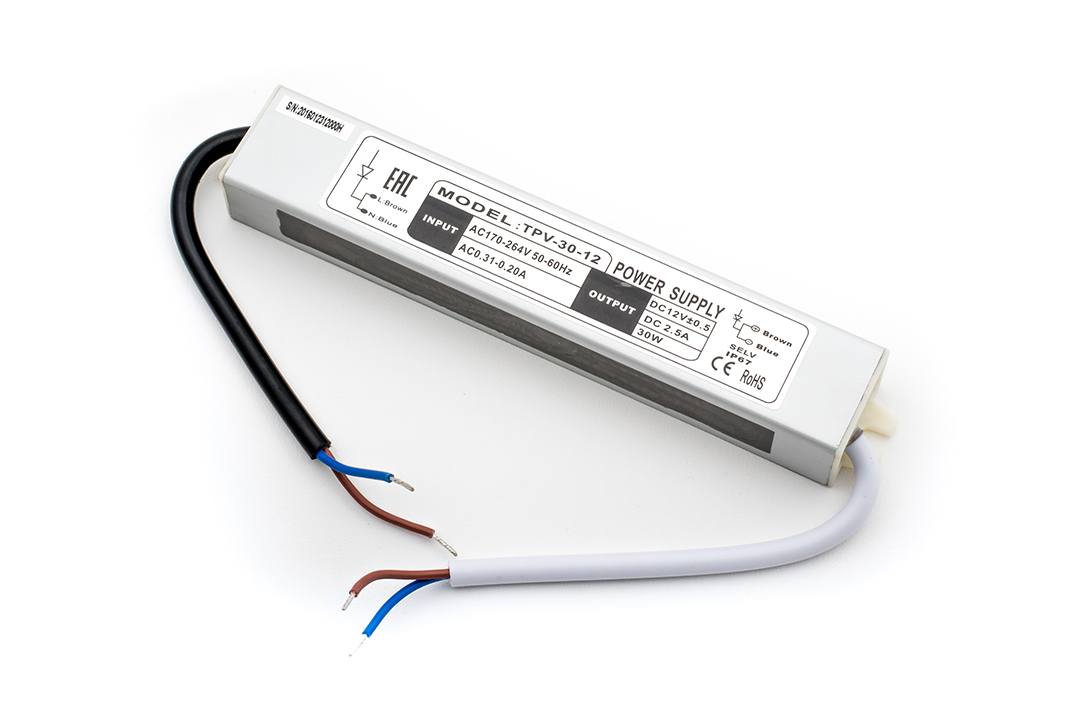

Герметичность (влагозащищенность) блока питания

Выбор блока питания зависит, в том числе, и от места его размещения. Блоки питания могут быть негерметичными – в защитном кожухе, либо герметичными – в пластиковом или металлическом корпусе. Для сухих и непыльных помещений и конструкций подойдут блоки питания в защитном кожухе.

А для пыльных, грязных и влажных помещений и для размещения на улице подойдут только герметичные блоки питания.

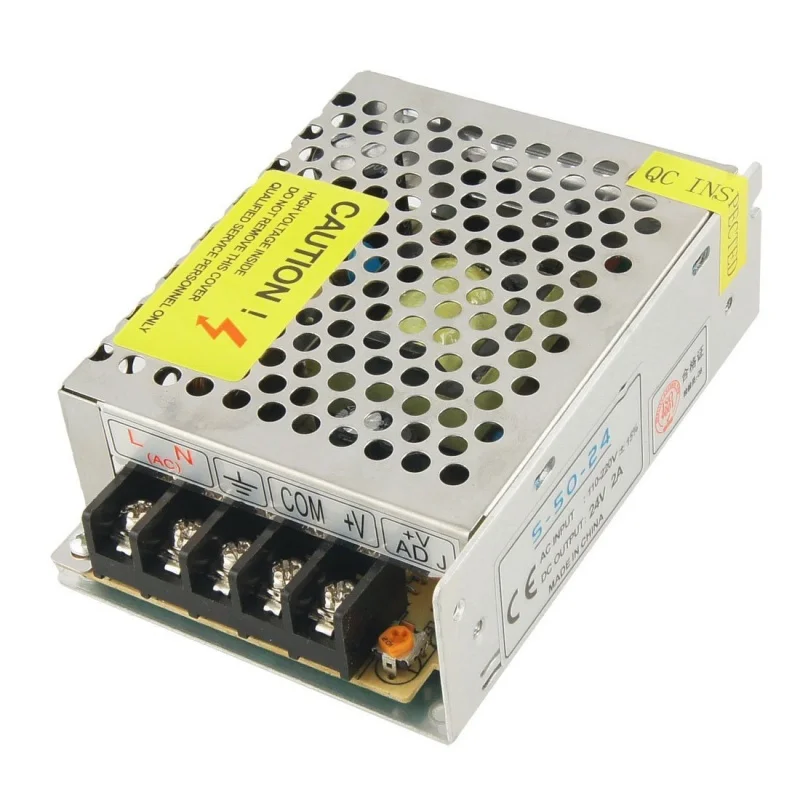

Но блоки питания в защитном кожухе отличаются от герметичных не только влагозащищенностью. Герметичные блоки гораздо компактнее, благодаря чему их можно располагать в ограниченных пространствах, например, нишах. Блоки питания в защитном кожухе не рекомендуется устанавливать в закрытые и плохо вентилируемые помещения, т.

к. рассчитаны на охлаждение воздухом, герметичные же блоки питания могут работать и при более высоких температурах. Блоки питания в защитном кожухе рассчитаны на постоянную нагрузку, поэтому при диммировании (изменении яркости) и изменении цветов свечения светодиодной ленты обычно появляется неприятный писк. Поэтому в жилых помещениях рекомендуется устанавливать герметичные блоки питания. Преимуществом блоков питания в защитном кожухе по сравнению с герметичными является их большая мощность и меньшая стоимость. Но следует учесть, что для охлаждения негерметичных блоков питания мощностью более 200 Вт используется встроенный вентилятор, который при работе создаёт дополнительный шум.

В рассмотренном нами ранее примере нам необходимо было использовать блок питания мощностью 300 Вт. Дешевле в таком случае применить один блок питания в защитном кожухе соответствующей мощности. Но если вместо одного открытого использовать два герметичных блока питания мощностью по 150 Вт или 3 блока по 100 Вт, мы можем избавиться от неприятных призвуков при работе системы подсветки.

  Кроме этого в такой системе зачастую проще расположить блоки питания в нишах, т.к. меньшие по мощности блоки имеют меньшие габаритные размеры.

При подборе блоков питания часто совершают ошибку, предполагая, что мощность блоков питания можно наращивать параллельным соединением. Стабилизированные блоки питания, которые не имеют специальной дополнительной функции объединения, соединять параллельно ни в коем случае нельзя. Связано это с тем, что напряжение на выходе двух или более соединяемых блоках питания хоть и очень близко, но никогда не бывает абсолютно одинаковым. При параллельном соединении схема стабилизации напряжения каждого из блоков начнёт «перетягивать» в свою сторону. В результате будет происходить дополнительный нагрев блоков и через некоторое время они выйдут из строя. Иногда при таком соединении блоки питания даже не могут нормально включиться в работу, в результате чего получаем моргающую ленту.

Но, несмотря на это, при использовании 24-х вольтовой ленты всё же существует возможность объединения двух блоков питания для увеличения мощности. При этом используются два блока питания с выходным напряжением 12 вольт и их выходы соединяются последовательно. При таком соединении максимальный ток, которые могут выдать блоки питания остается прежним, а напряжение и, соответственно мощность, удваиваются.

Использованию блоки питания таким образом следует только в крайних случаях, т.к. в некоторых моделях блоков иногда возникают проблемы при диммировании ленты – может появиться слегка заметное мерцание.


Возврат к списку



©2002-2012 «НЕОНКОЛОР»
Тел.: 8 (800) 333-37-66
8 (495) 118-20-25

[email protected]

Торгово-выставочный комплекс «Стройдвор на Водном»
г. Москва, Кронштадтский бульвар, д.9, стр.3, павильон Л-2
Часы работы с 10. 00 до 20.00. Ежедневно
Схема проезда

Сайт разработан при поддержке Arlight — светодиодное освещение и подсветка: www.arlight.ru

2004-2018 ООО «НЕОНКОЛОР»

Как подключить блок питания к светодиодной ленте?

светодиод

Главный нюанс при подключении светодиодной ленты в различии напряжений. Светодиодная лента рассчитана на постоянное напряжение 12В, в то время как в розетке(или щитке) 220В переменного напряжения. Для преобразования напряжения сети до 12В постоянного тока, необходимо использовать блок питания 220В-12В.

Светодиодная лента представляет из себя цепочки из трех последовательно соединенных светодиодов. Данная конструкция позволяет отрезать необходимое количество ленты и каждый отрезок может работать независимо друг от друга.

Для подключения ленты к блоку питания можно использовать провод сечением порядка 1,5 мм2, этого будет вполне достаточно, так как светодиодные ленты потребляют относительно небольшую мощность.

Концы проводов одной стороной припаивают к ленте (там, где это отмечено на схеме), а другой стороной соответственно полярности подключают к выводу блока питания.

Блок питания подключается к сети 220В тремя проводами (часто двумя). Коричневый провод это фазный, а синий нулевой. Желтый провод заземления. Конечно, можно обойтись и без него, но крайне желательно использовать его для собственной безопасности. Красный (+) и черный (-) провода питают саму ленту.

Также на блоке питания обычно имеется регулировочный винт, вращая который можно изменять постоянное напряжение на выходе, то есть на ленте. С помощью мультиметра, определяем величину выходного напряжения и вращением винта стараемся добиться значения около 12В. Если напряжение будет выше, то срок работы ленты может сократится из за повышенного тока.

Важно! Соблюдайте меры предосторожности при работе с электрическими установками. Если у вас не имеется опыта в электромонтажных работах, доверьте это дело специалисту.

Схема подключения светодиодной ленты к блоку питания

Для подключения небольшого количества ленты, подойдет схема представленная ниже. Два или более отрезка ленты подключаются параллельно друг другу.

При подключении мощных светодиодных лент по данной схеме, возникает падение напряжение, вследствие чего, на концах ленты снижается яркость свечения, а у RGB лент может изменяться цвет свечения. Чтобы этого избежать лента подключается к блоку питания с обоих концов, как показано на схеме ниже.

Светодиодная лента в бухте имеет длину не более 5м. Это связано с тем, что производитель ленты изначально рассчитывают ту максимальную длину, при которой токопроводящие дорожки ленты смогут работать исправно. Отсюда вытекает одна распространенная ошибка при подключении светодиодных лент.

На схеме показаны правильный и неправильный варианты подключения ленты. Правильный уже рассматривался выше, а неправильный способ как раз и может привезти к выходу из строя токопроводящих дорожек, так как при последовательном соединении длина ленты может быть больше 5м, поэтому так подключать ленту не рекомендуется.

Подключение светодиодной ленты на реальном примере

Допустим, что имеется блок питания мощностью 60 Вт и два отрезка светодиодной ленты с диодами 5050. Мощность ленты 4,8 Вт/м, а длина отрезков по 0,5м. Следовательно, потребляемая мощность ленты будет приблизительно равна 4,8 Вт.

В данном случае мощности блока питания хватает с большим излишком. При необходимости мы могли бы подключить к нему 60/4,8=12,5 м такой ленты. Но важным условием долгой работы блока питания является выбор мощности блока на 30% больше, чем потребляет лента. То есть, наш блок питания будет долго работать с 8,75 м такой ленты.

Помните, что еще одним обязательным условием долгой работы ленты является хороший теплоотвод. Для этого ленту прикрепляют к алюминиевому профилю, который выполняет роль своеобразного радиатора и отводит тепло, не давая светодиодам перегреться. Это особенно касается лент, имеющих силиконовую оболочку. В данном случае это не требуется, так как лента маломощная (4,8 Вт/м).

  • Просмотров:
  • Требуется рекомендация по адаптеру питания для светодиодной ленты — Оборудование

    skycryer (Скайкрайер)

    #1

    У меня работает светодиодная лента с wled (5м, 300 лампочек), также есть блок питания (5В 10А). Но похоже не может обеспечить стабильное питание, мерцание, перезапуск светодиодной ленты, даже с ограничителем яркости.

    Так что я ищу рекомендации для хорошего блока питания, доступного в Германии, было бы здорово.

    Спасибо

    Дуджит (Чарльз Эверс)

    #2

    Без знания того, какую полосу вы используете, любой совет будет выстрелом в темноту (каламбур)
    Прямо сейчас мы даже не знаем, используете ли вы резистор для данных?

    оранжевый помощник (настоящий)

    #3

    скайкрайер:

    светодиодная лента бегущая со светодиодами (5м, 300 ламп)

    Как ты ухитрился наклеить на эту полоску белый цвет? Нужны ли специальные инструменты?

    Шутки на сайте, если вы посмотрите здесь:

    quinled.info — 12 марта 20

    Сколько энергии потребляют адресуемые светодиоды? — quinled.info

    В настоящее время существует множество различных типов светодиодов с цифровой адресацией. Все ли они одинаковы? Используют ли они одинаковое количество энергии? Давайте проверим!

    Стандартное восточное время. время чтения: 2 минуты

    Вы, вероятно, обнаружите, что ваш блок питания мощностью 50 Вт просто недостаточно мощен для работы полосы на полной яркости и включения всех светодиодов.

    Так же с 300 светодиодами нужно подавать питание не только в начале, но и в конце полосы

    В любом случае можно просто попробовать (вместе с подачей питания в конце) ограничить максимальную выходную мощность программно

    пэдди0174 (Патрик)

    #4

    Зависит от типа используемой светодиодной ленты. Разные светодиоды имеют разную потребляемую мощность, например. WS2812B имеет около 60 мА на светодиод.

    Просто рассчитайте сами:
    300 ламп x 60 мА = 18000 мА = 18 А => ваш блок питания делает только половину того, что вам нужно, даже при работе на полную мощность…

    Как вы сказали, вы находитесь в Германии ( ), вот немецкое руководство о том, как рассчитать необходимую мощность.

    Xgadget.de — 2 ноября 16

    WS2812B: Maximale Länge & Stromversorgung » Xgadget.de

    Для курения, которое было получено в результате использования Versuch Einige WS2812B-LED с незащищенным Arduino Nano. In diesem Artikel möchten wir euch nun auch

    Если я могу сделать предложение: после расчета, какой размер вам нужен, осмотритесь в поисках силовых агрегатов MeanWell. Они доступны по цене, имеют знак CE и VDE, так что вы в безопасности на случай, если что-то случится. У меня был опыт, что они почти одинаковы по стоимости, если покупать на Amazon, Berrybase или Conrad. Конрад, как обычно, самый дорогой. Как этот:

    амазон.де

    Unbekannt MEAN WELL original LRS-100-5 5V 18A meanwell LRS-100 5V 90W single -…

    Марка?MEAN WELLmodell?LRS-100-5eingangsspannung?85 ~ 264 В переменного тока, 120 ~ 373 В постоянного тока Вес: 129 * 97 * 30 мм Вес? 0,34 кг

    И не забывайте учитывать, что светодиодные ленты очень хрупкие. В большинстве случаев необходимо, чтобы примерно через 3 м вы должны были дать ему второй вход мощности. Это легко может быть от того же блока питания, но вам нужно снизить мощность, которая проходит через вашу светодиодную ленту!

    Напоследок скажу одно: это СЕРЬЕЗНЫЕ вещи, посчитай и проверь не один-два раза, а лучше пять-шесть раз. Вы уже должны были знать, что 10А это мало для такой полосы, и от этого зависит не только ваша жизнь! ПОЖАЛУЙСТА, проверяйте все, что вы строите, на соответствие наиболее распространенным электронным законам, подобным приведенным выше! На самом деле, это не обидно, но в конце концов это вы, может быть, ваша семья или партнер, получите травмы или умрете мучительной смертью, так что будьте осторожны!

    скайкрайер (Скайкрайер)

    #5

    Wled отсутствует на полосе, я использую athom в качестве контроллера с полосой ws2812b. Я знаю, что светодиоду нужно около 60 мА, поэтому 300 нужно около 12 А 5 В. Но нашел только блоки питания на 10А. Я думал, что ограничитель яркости справится с этим.

    Или 12 В лучше?

    оранжевый помощник (настоящий)

    #6

    скайкрайер:

    Или лучше 12В?

    Если вы не хотите подавать питание 12 В на 5 м ленты из 300 светодиодов, это, безусловно, лучший выбор, тогда…

    paddy0174 (Патрик)

    #7

    Математика не самый сильный твой талант, не так ли?

    300 светодиодов х 60мА = 18000мА = 18А — это не 12А, это 18А. Это не подлежит обсуждению, это физический закон…

    Я выхожу, пока не разозлился.

    конечность

    #8

    скайкрайер:

    У меня также есть адаптер питания (5В 10А)

    скайкрайер:

    Или лучше 12В?

    Я что-то неправильно понял, или вы предлагаете использовать 12-вольтовый блок питания для текущей светодиодной ленты, которая сейчас работает от 5-вольтового?

    Если это то, что вы говорите, то у вас фундаментальное непонимание электричества.

    Вы НЕ МОЖЕТЕ использовать 5 В или 12 В взаимозаменяемо. Светодиоды рассчитаны на 12В или 5В.

    Подача 5 В на светодиоды, рассчитанные на 12 В, не даст достаточного тока для их работы. Скорее всего, это не повредит ему, но, скорее всего, он не будет работать.

    Подача 12 В на светодиоды, рассчитанные на 5 В, выпустит волшебный электрический дым. НЕ делайте этого.

    1 Нравится

    (Крис Б.)

    #9

    Обратите внимание, что это теоретический максимум для белых светодиодов и полной яркости.
    Типичное цветное использование использует намного меньше, чем макс.

    Даже при напряжении питания 10 А, например, полный красный цвет при половинной яркости должен обеспечивать стабильную цветопередачу.
    ОП, ты это видишь? Обратите внимание, что для длинных полос необходимо подавать питание на обоих концах полосы .
    Используете ли вы переключатель уровня?

    Никрут (Ник Раут)

    #10

    конечность:

    Подача 5 В на светодиоды, рассчитанные на 12 В, не даст достаточного тока для их работы

    На самом деле ему не хватит напряжения. Но, конечно, вы должны сделать этот выбор до покупки.

    коинг (Крис Б.)

    #11

    Основное (единственное?) преимущество 5В состоит в том, что ваша полоса может работать от ESP без какого-либо дополнительного оборудования.

    У меня есть пара ~100 светодиодных лент, которые прекрасно работают таким образом

    paddy0174 (Патрик)

    #12

    Когда речь идет об электроэнергии, не существует «теоретического» максимума. Из-за какой-то ошибки на ESP (скажем, по умолчанию случайно все белое, полная мощность) он запускается сам, когда никого нет дома. Через несколько часов полоса загорается… Конечно, дома никого нет, но, может быть, есть соседи?

    Если вы потеряли кого-то из-за пожара в квартире, вы совершенно не понимаете людей, которые не хотят, по крайней мере, признать, что они должны трахаться, чтобы понять физические и/или математические законы. Я не знаю многих вещей в жизни, которые так просто понять: с электричеством вы не делаете игр — вы либо знаете, что делаете, либо оставляете это в покое. Если вам нужно спросить, то самое меньшее, что можно сделать, — это слушать людей с немного большим пониманием.

    Но, как я уже сказал, я вырубился, я буквально чувствую, как мое кровяное давление закипает…

    @koying не нацелен против тебя, правда!

    нефть (Петро)

    №13

    Ага, иначе нужно понизить напряжение регулятором от блока питания 12В. Это довольно легко сделать, а оборудование (на Amazon) стоит 2 доллара. Я только что построил один 2 дня назад со следующей схемой:

    image1556×375 6,17 КБ

    Для расчета я узнал, сколько потребляет каждый «светодиод», изучив спецификацию. Обычно они указывают, сколько ватт потребляет каждый светодиод. Затем вы просто умножаете. Нет необходимости выполнять какие-либо другие расчеты. В целях безопасности я всегда беру блок питания, в котором есть место для маневра. Мне пришлось запитать 2 полосы мощностью около 240 Вт. Поэтому я купил блок питания 12В 320Вт. Стоимость незначительна при работе с большим количеством ватт, как правило.

    РЕДАКТИРОВАТЬ: Самая большая проблема, которую я обнаружил с такими светодиодными лентами, заключается в том, что вам нужна общая земля для ленты и ESP32.

    Перед тем, как добавить стабилизатор напряжения, я запитал ESP32 с помощью USB-блока питания 5 В, 2 А, а светодиоды — с помощью блока питания 12 В, 320 Вт. Он мерцал как сумасшедший. Я реализовал схему выше, и мерцание исчезло.

    1 Нравится

    (Крис Б.)

    №14

    OFC вы не хотите играть в эту игру
    Просто указываю в качестве пути отладки, что если красный @ 50% производит тот же эффект, это не связано с источником питания (что очевидно, что нужно будет изменить в любом случае, но это не обязательно решит проблему).

    1 Нравится

    (Скайкрайер)

    №15

    И эмпатия, похоже, не твоя сила.

    Да, вы правы, 300x60ma это 18a, не знаю, почему я написал 12. У меня блок питания с 10a, поэтому не уверен, откуда взялись 12. И я знаю, что 10a недостаточно, но я думал, что ограничитель яркости справится с тем, что больше энергии не используется.

    Если ты так быстро злишься, если кто-то делает ошибку, лучше не пытаться кому-то помочь.

    Насчет 12 В на светодиоде я не был уверен, поэтому обратился сюда за поддержкой. Теперь я знаю, что атом может работать с 12 В, но светодиодная лента будет проблемой.

    оранжевый помощник (настоящий)

    №16

    нефть:

    Мне пришлось запитать 2 полосы с потреблением около 240 ампер. Поэтому я купил блок питания 12v 320amps.

    У вас серьезная молния! Сколько (кило?) метров светодиодной ленты составляет ~ 2800 Вт (12 В * 240 А)?

    нефть (Петро)

    # 17

    тьфу, утренний кофе не подействовал

    конечность

    # 18

    Никрут:

    Ну на самом деле ему не хватит напряжения

    это ток, который фактически выполняет работу в электрической цепи.

    Напряжение просто обеспечивает «толчок», необходимый для подачи адекватного тока против импеданса цепи, чтобы позволить току выполнять свою работу. Что-то вроде насоса в водопроводной системе.

    Я могу подать в цепь любое напряжение, какое захочу, но если я не дам этому напряжению путь, по которому будет течь ток, вообще ничего не произойдет. Так же, как закрытый клапан в этой водопроводной системе.

    Ну, до тех пор, пока вы не подадите достаточное напряжение на цепь, чтобы напряжение в конечном итоге сделало СВОИМ СОБСТВЕННЫМ путем обратно к себе. Обычно с ужасными последствиями. (лопнуть трубы!)

    Слишком большое напряжение = слишком большой ток = слишком много тепла == ПЛОХО!

    ДарКен

    # 19

    Извините, что поднимаю старую ветку, но будет ли это работать для нескольких строк подряд на конце вашей полосы или станет проблемой падение напряжения на канале данных?

    У меня есть контроллер с атомным двигателем, и его реле рассчитано только на 16 А. Нужно 18 А для каждой полосы, но также нравится идея одного контроллера для нескольких полос (хотя и с подачей питания по пути).

    нефть (Петро)

    #20

    У меня не было никаких проблем, но я считаю, что вы можете получить пиксельный узел для усиления сигнала между цепочками цепочек
