Очень часто возникает необходимость получения сетевого напряжения в автомобиле. Для таких случаев в продаже имеются готовые преобразователи напряжения 12-220. Штатные (более дешевые) инверторы с ценой 20-30$ развивают мощность до 300 ватт и то в пиках, иногда такой мощности недостаточно.
Данный инвертор я собрал для питания мощного усилителя, но замена вторичной обмотки позволяет получить любое выходное напряжение. В моем случае мощность инвертора 400 ватт, но его можно поднять до 600 ватт и это реальная мощность! Повысить мощность можно несколькими способами.

1) Заменой мощных биполярных ключей на IRF3205, в этом случае мощность возрастет до 600 ватт и это не предел.
Схематические особенности данного инвертора позволяют параллельно подключить сразу 4 пары выходных транзисторов, что дает возможность получить выходную мощность до 1200-1300 ватт, промышленные китайские инверторы такой мощности стоят в районе 100-130$

Схема инвертора лишена защит от перегрева, КЗ, перегрузки на выходе, голый инвертор по традиционной двухтактной схеме.

Генератор построен на микросхеме ТЛ494 с дополнительным драйвером на маломощных биполярных транзисторах. Транзисторы можно заменить на отечественные — КТ3107.
В инверторе реализована схема ремоут контроля, чтобы не пришлось использовать мощные переключатели для подачи питания на схему.

Диоды в задающей части использованы ШОТТКИ типа 4148 или наш КД522, особой разницы нету.
В схеме ремоут контроля транзистор может быть заменен на отечественный КТ3102.
Трансформатор — самая ответственная часть нашего проекта, именно от него зависит вся работа конструкции.
Трансформатор в моем случае намотан на двух склеенных кольцах марки 3000НМ, размеры каждого кольца 45*28*8. Кольца ничем не склеивал, просто для плотной фиксации обмотал скотчем.

После обклейки скотчем кольца были обмотаны стекловолокно, сам рулон стекловолокна был куплен в строй магазине за 1$.

Заранее нужно нарезать полоски из стекловолокна длиной 50см, ширина 1,5-2см. Вместо стекловолокна можно использовать тканевую изоленту, волокно удобно тем, что материал термостойкий и довольно тонкий, изоляция получается более аккуратной.

Первичная обмотка — 2х5 витков, т.е. 10 витков с отводом от середины. Каждое плечо намотано 12- жилами провода 0,7-0,8мм. Фотографии намотки скажут все зам меня.

Оба плеча мотают жгутом — 5 витков растянутых по всему кольцу максимально равномерно. В итоге получаем две полностью одинаковые обмотки.

В итоге имеем 4 конца (вывода), начало первой обмотки припаиваем к концу второй обмотки именно место припоя является отводам, на который подается силовое питания +12 Вольт.

После намотки первичной обмотки кольцо вновь изолируем изолируют стекловолокном и мотают вторичную обмотку.

Эта обмотка является повышающей, выходное напряжение опасное, поэтому соблюдайте все меры предосторожности, монтажные роботы делать только с выключенным питанием.

Обмотка мотается двумя параллельными жилами провода 0,7-0,8мм. Количество витков во вторичной обмотке 80. Витки опять же растянуты по всему кольцу равномерно. После намотки и эту обмотку желательно изолировать тем же способом, что и первичную.

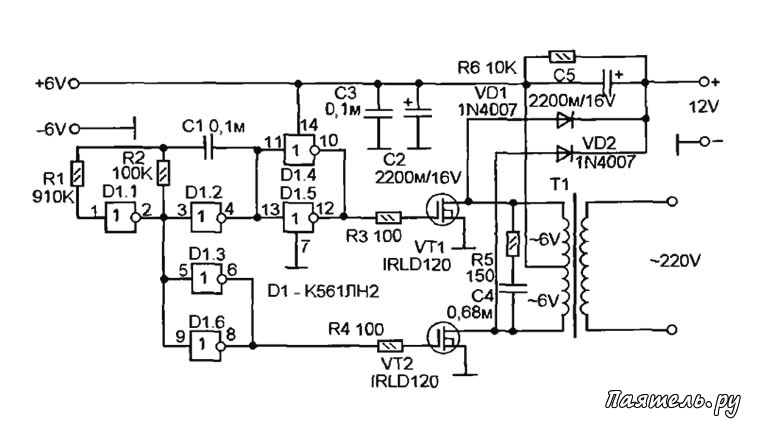

Предлагаю схему преобразователя напряжения (инвертора) 12/220В (мощность до 500 Ватт), питающегося от аккумулятора напряжением 12В, который может пригодиться в автомобиле и быту для освещения, для питания телевизора, небольшого холодильника и т.п. Схема собрана на двух микросхемах 155-ой серии и шести транзисторах. В выходном каскаде применены полевые транзисторы, обладающие очень малым сопротивлением в открытом состоянии, благодаря чему повышается КПД преобразователя и отпадает необходимость в установке их на радиаторы слишком большой площади.

Разберёмся с работой схемы: (см. диаграмму и схему). На микросхеме D1 собран генератор прямоугольных импульсов, частота следования которых около 200 гц – диаграмма “A”. С вывода 8 микросхемы импульсы поступают далее на делители частоты, собранные на элементах D2. 1 – D2.2 микросхемы D2. В результате чего на выводе 6 микросхемы D2 частота следования импульсов становится вдвое меньше – 100 гц – диаграмма “B”, а на выводе 8 импульсы становятся равным частоте 50 гц – диаграмма “C”. С вывода 9 снимаются неинвертируемые импульсы 50 гц – диаграмма “D”. На диодах VD1-VD2 собрана логическая схема “ИЛИ”. В результате чего взятые с выводов микросхем D1 вывод 8, D2 вывод 6 импульсы образуют на катодах диодов импульс соответствующий диаграмме “E”. Каскад на транзисторах V1 и V2 служит для увеличения амплитуды импульсов необходимых для полного открывания полевых транзисторов. Транзисторы V3 и V4, подключенные к выходам 8 и 9 микросхемы D2 поочерёдно открываются, запирая тем самым то один полевой транзистор V5, то другой V6. В результате чего управляющие импульсы формируются так, что между ними существует пауза, из-за чего исключается возможность протекания сквозного тока через выходные транзисторы и значительно повышается КПД. На диаграммах “F” и “G” показаны сформированные импульсы управления транзисторами V5 и V6.

Правильно собранный преобразователь начинает работать сразу после подачи питания. При наладке следует подключить к выходу устройства частотомер и выставить частоту 50-60 гц подбором резистора R1, а при необходимости конденсатором C1.

О деталях

Транзисторы КТ315 с любым буквенным индексом, КТ209 можно заменить на КТ361 с любым буквенным индексом. Стабилизатор напряжения KA7805 заменим на отечественный КР142ЕН5А. Резисторы любые мощностью 0,125…0,25 вт. Диоды практически любые низкочастотные например КД105, IN4002. Конденсатор C1 типа К73-11, К10-17В с малым уходом ёмкости при прогреве. Трансформатор взят от старого лампового чёрно-белого телевизора например: “Весна”, “Рекорд”. Обмотка на напряжение 220 вольт остаётся, а остальные обмотки удаляются. Поверх этой обмотки наматываются две обмотки проводом ПЭЛ – 2,1мм. Для лучшей симметрии их следует намотать одновременно в два провода. При подключении обмоток следует учесть фазировку. Полевые транзисторы закреплены через слюдяные прокладки на общий радиатор из алюминия, площадью поверхности не менее 600 кв.

см.

Видео работы преобразователя:

Скачать печатную плату в формате LAY и PDF

Нет смысла, наверное, говорить о том, что использование преобразователя напряжения с 12 на 220 вольт, это требование, которое обусловлено некоторыми низковольтными сетями, применяемыми в современном быту. И это не только освещение. Конечно, самый простой вариант – это купить такой прибор. Но многие начинающие электрики задаются вопросом, можно, а если можно, то, как сделать преобразователь с 12 на 200 вольт своими руками? Давайте разберемся в этом вопросе, и опишем схему прибора, основанную на современной элементной базе. Правда, схема будет простейшей с минимальным количеством узлов и деталей.

Начнем с того, что давно существуют схемы, которые основаны на использовании обычных автомобильных аккумуляторов. Это, во-первых, удобно, когда дело доходит до полевых условий необходимости получить заряд напряжением 12В. Во-вторых, само устройство преобразователя достаточно просто.

В его основу входит генератор, который управляет транзисторами большой мощности. Те, в свою очередь, как говорится, «раскачивают» трансформатор, установленный на выходе схемы.

Но у этого прибора была одна проблема. Чтобы управлять мощными транзисторами, необходимо было собрать так называемый каскад, куда входят транзисторы средней мощности и малой. То есть, сам прибор увеличивался в размерах, и не только из-за каскада. Чтобы охладить всю эту конструкцию, приходилось устанавливать и достаточно внушительный радиатор.

Как дело обстоит сейчас

Современная элементная база дает возможность сегодня упростить вышеописанную конструкцию до минимума.

• Для этого придется сначала заменить громоздкий генератор специальной микросхемой марки КР1211ЕУ1. Обратите внимание, что эта микросхема отечественного производства, зарубежных аналогов вы не найдете.
• Вместо силовых ключей лучше всего использовать транзисторы IRL2505, они мощного исполнения и применяются в электрических схемах автомобиля. Кстати, их сопротивление равно 0,008 Ом, что не соизмеримо с механическими контактами.

Схема подключения

Вот схема сборки преобразователя напряжения 12 220 своими руками:

В принципе, схема достаточно проста, поэтому собрать ее будет несложно. Но хотелось бы обратить внимание на некоторые нюансы.

Схема КР1211ЕУ1 имеет два выхода: прямой (на рисунке он обозначен позицией «4») и инверсный (позиция «6»). Сигнал на этих двух выходах достаточный, чтобы управлять силовыми ключами. При этом сами ключи открываются только под действием импульса высокого уровня. При работе преобразователя между микросхемой и силовыми ключами формируется низкий уровень или, как называют его специалисты, «пауза». Она краткосрочна, но этого бывает достаточно, чтобы удерживать оба транзистора в закрытом положении. Для чего это необходимо? Цель одна – исключить появления так называемого сквозного тока, который появляется в том случае, если оба ключа будут открыты одновременно.

Теперь несколько позиций по самой схеме.

• Цепочка R1-C1 – задает частоту самого генератора. Цепочка R2-C2 – это пусковой элемент.
• Трансформатор «Т1» и два транзистора IRL2505 (на схеме они обозначены как VT1 и VT2) создают выходной двухтактный каскад. Так как сопротивление транзисторов ничтожно мало, то рассеивание мощности при открытых ключах практически не происходит, даже в том случае, если сила тока в сети будет большой. Поэтому в преобразователь данного типа, у которого мощность не превышает параметр 200 ватт, можно радиаторы и не устанавливать.
• При этом транзисторы могут через себя пропускать ток, постоянного действия, величиной до 104 А, а импульсный до 360 А. в свою очередь, это позволяет использовать в преобразователе трансформатор мощностью в 1000 ватт. То есть, при напряжении в сети 220 вольт можно снять нагрузку величиной 400 Вт.

По сути, получается так, что в преобразователь 12-220 данного типа можно устанавливать любой трансформатор, у которого две катушки на 12 вольт. Но при этом придется учитывать соотношение мощности самого прибора с мощностью потребляющей сети, это соотношение должно быть 2,5. То есть, преобразователь должен иметь мощность в 2,5 раза выше, чем у потребителей в сумме.

Подетальный разбор

В схеме установлен стабилизатор, который питает микросхему А1. Состоит он из цепочки: R3-VD1-C3, при этом в качестве стабилитрона (VD1) может быть использован любой аналогичный прибор с показателем стабилизации 8-10 вольт.

Обратите внимание, что конденсаторы С4 и С5 установлены параллельно. Если вы не нашли их такой емкостью, как показано на схеме, то можно сделать замену на аналогичные (лучше импортные) с емкостью 4700 мкФ.

Конденсатор С6 – это элемент, подавляющий высокочастотные импульсы на выходе. Лучше всего для этого использовать марку К 73-17 отечественного производства или аналогичный зарубежного исполнения.

И последняя рекомендация или нюанс. Так как в сети на 12 вольт при потреблении 400 Вт будет образовываться ток силой 40 А, то необходимо будет рассчитать сечение используемых проводов. Особенно это касается кабеля, соединяющего аккумулятор и преобразователь. Учтите, что длина провода должна быть минимальной.

Как видите, сделать преобразователь с 12 вольт на 220В своими руками, не очень сложно. Схема проста, в ней минимизировано количество деталей, что снижает стоимость прибора в целом. Плюс более эффективная его работа.
