Плавное включение и выключение ближнего света фар
Тюнинг внешнего вида / Тюнинг электрики
Автор: Роман
В этой статье будет рассмотрена достаточно оригинальная идея по тюнингу, а именно реализация функции плавного включения и выключения ближнего света фар. Удобство этой доработки заключается в том, что схема управления светом размещается в корпусе стандартного реле включения ближнего света, и если что-то не устроит, все можно быстро вернуть обратно, просто установив стандартное реле.

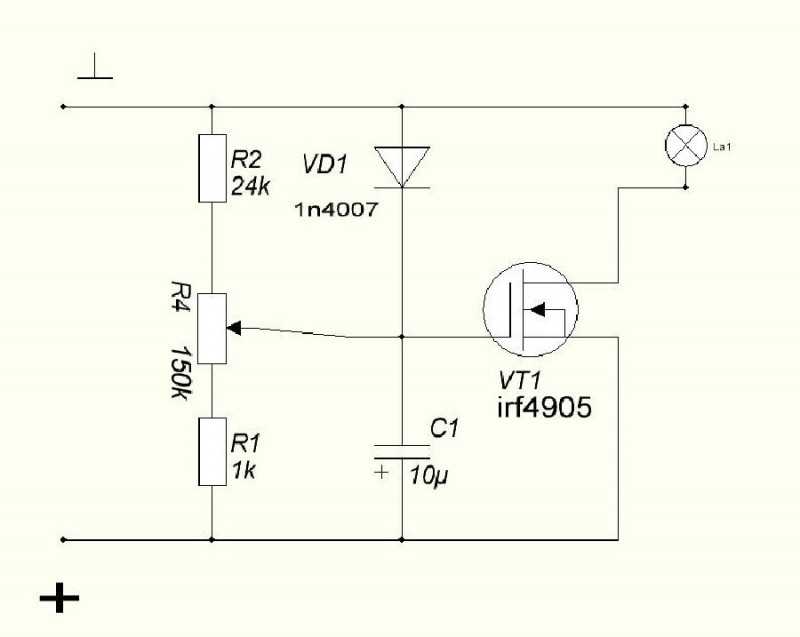

Схема управления. Справа указаны номера контактов стандартного реле, к которым подключается эта схема, размещаемая внутри корпуса реле.
Для размещения схемы в корпусе реле необходимо использовать SMD детали, кроме транзистора. Схема, собранная на обычных деталях не будет столь компактной.
Корпус взят примерно от такого реле, его начинка была вынута, оставлена только алюминиевая планка на которой был закреплен электромагнит.
Далее изготавливается плата для монтажа деталей.
Вот так выглядит плата с размещенными на ней деталями. Плата припаяна к ножке реле.
На плате с обратной стороны размещен светодиод, он служит индикатором включения ближнего света.
Так выглядит наше устройство для плавного включения и выключения ближнего света фар, собранное в корпусе стандартного автомобильного реле.
Собираем корпус реле. Сверху можно наклеить этикетку, нарисованную в любом графическом редакторе на компьютере и распечатанную на принтере.
Устанавливаем это устройство в блок предохранителей вместо стандартного реле включения ближнего света, на его штатное место.
При установке данного устройства ближний свет автомобиля разгорается до полной мощности примерно за 2 секунды. При выключении ближнего света он горит ещё примерно секунд десять после нажатия на кнопку выключения, и затем плавно гаснет.
При работе ближнего света на автомобиле транзистор в нашем устройстве греется едва заметно, он слегка теплый. Интенсивный нагрев транзистора происходит только в моменты розжига и затухания ближнего света фар при его включении и выключении.
- Автор: Роман
- Распечатать
Оцените статью:
(4 голоса, среднее: 5 из 5)
Поделитесь с друзьями!
Меткитюнинг фар
Плавное включение фар и габаритных огней автомобиля. Устройство для увеличения срока эксплуатации автомобильных ламп — radiohlam.
ruНедавно один из наших форумчан, Rus_lan, выложил на форум интересную штуку — устройство для плавного включения фар автомобиля. Штука эта многих сразу же заинтересовала (и меня в том числе), поэтому тему было решено более подробно раскрыть и описать в отдельной статье.
Итак, если вы автолюбитель, то вам наверняка приходится менять в своём автомобиле различные лампы накаливания: дальний и ближний свет, габаритные огни, поворотники…
Поскольку наиболее активно в автомобиле используются лампы ближнего света и габаритных огней, то и менять их приходится чаще всего.
Хорошо известно, что перегорают лампы обычно в момент включения, причём зимой гораздо чаще, чем летом. Почему так происходит?
Дело в том, что рабочая температура нити лампы накаливания составляет более двух с половиной тысяч градусов цельсия. Именно при такой температуре нить и начинает светиться. До рабочей температуры нить нагревается протекающим по ней током. Если нагрев происходит слишком быстро и неравномерно, то температуры соседних участков нити не успевают выравниваться за счёт теплопроводности, между соседними участками создаётся большой перепад температур, расширяются эти участки сильно неравномерно, в результате чего в нити возникают большие механические нагрузки и она рвётся.
Похожий эффект можно наблюдать, если плеснуть холодной водой на раскалённый камень. Внешние слои камня при этом резко охлаждаются и сжимаются, в то время, как внутренние ещё остаются горячими и расширенными. В результате, как мы знаем, камень трескается.Кроме эффекта, описанного выше, механические нагрузки возникают также из-за магнитного взаимодействия витков спирали, сила которого опять же пропорциональна силе тока.
Хорошо, ну а при чём же здесь всё-таки момент включения? Всё очень просто. В момент включения, когда нить холодная, её сопротивление значительно ниже, чем сопротивление в нагретом состоянии, соответственно и протекающий в это время ток значительно больше рабочего тока. Следовательно, в момент включения мы имеем максимальную скорость нагрева нити, а также максимальное магнитное взаимодействие витков. Зимой начальная температура, а значит и начальное сопротивление нити, ниже, чем летом, следовательно начальный ток ещё больше.
Как с этим бороться? Давайте подумаем. Избавиться от неравномерного нагрева нити мы не можем, поскольку он возникает вследствии дефектов самой нити (например, если нить неравномерна по толщине, то более тонкие участки имеют большее сопротивление и нагреваются быстрее и сильнее). Однако, мы вполне можем уменьшить скорость нагрева и магнитное взаимодействие между витками спирали. Для этого нужно всего лишь ограничить протекающий через нашу лампочку ток, чтобы он, в то время, пока спираль нагревается, не превышал рабочего значения (или хотя бы превышал его незначительно). Именно такое устройство, позволяющее при включении плавно увеличивать ток через лампочку, и предложил Rus_lan.
Схема:
Детали:
- C1 — конденсатор 47мкФ x 16В
- R1 — резистор 68кОм
- R2 — резистор 6,8кОм
- R3 — резистор 24кОм
- T1 — полевой транзистор FDB6670AL
- D1 — диод (любой)
Работает это устройство следующим образом: за счёт резисторов и конденсатора, установленного параллельно затвору полевика, напряжение на затворе транзистора растёт очень медленно, соответственно также медленно этот транзистор и открывается, что, в свою очередь, обеспечивает плавное увеличение напряжения на лампе и тока через неё.
Схема выложена в том варианте, в котором Rus_lan выложил её на форум, но лично я бы в ней кое-что изменил. Дело в том, что электролитические конденсаторы крайне плохо переносят низкие температуры (а у нас, например, зимой морозы -300С и ниже совсем не редкость), поэтому я считаю, что лучше взять какой-нибудь керамический кондёр. Понятно, что найти керамику с такой ёмкостью нереально, но в таком случае можно взять конденсатор с ёмкостью поменьше, а уменьшение ёмкости скомпенсировать пропорциональным увеличением резисторов R 1, R3.
Собранное устройство выглядит вот так:
А вот так оно выглядит в работе (в автомобильной фаре):
На этом всё, как говорится «ни гвоздя, ни жезла», удачи!
