Штангенциркуль размеры. Точность измерений штангенциркулем: полное руководство

Как правильно измерять штангенциркулем. Какие факторы влияют на точность измерений. Как выбрать подходящий штангенциркуль для своих задач. Типы штангенциркулей и их особенности. Как избежать распространенных ошибок при работе со штангенциркулем.

Основные типы штангенциркулей и их особенности

Существует три основных типа штангенциркулей, которые различаются способом считывания измерений:

• Штангенциркули с нониусом — имеют несколько шкал для снятия показаний. Самые прочные, но сложнее в использовании.
• Штангенциркули с круговой шкалой — используют зубчатую систему для вращения стрелки на циферблате. Проще в считывании показаний.
• Цифровые штангенциркули — показания считываются с ЖК-дисплея. Самые простые в использовании, но требуют батареек.

Цифровые штангенциркули стали более доступными и надежными в последние годы, но качество может отличаться в зависимости от производителя. Важно помнить, что разрешение цифрового дисплея не всегда соответствует фактической точности измерений.

Факторы, влияющие на точность измерений штангенциркулем

Точность измерений штангенциркулем зависит от нескольких ключевых факторов:

• Размер штангенциркуля — чем больше диапазон измерений, тем сложнее обеспечить высокую точность
• Качество изготовления и материалы
• Калибровка и настройка инструмента
• Температурные деформации
• Навыки и аккуратность пользователя

Типичная заявленная точность качественного штангенциркуля составляет ±0,001 дюйма (0,025 мм) для диапазона 0-6 дюймов. Для больших диапазонов точность может снижаться.

Как правильно выполнять измерения штангенциркулем

Чтобы получить максимально точные измерения штангенциркулем, следуйте этим рекомендациям:

1. Очистите измеряемую поверхность и губки штангенциркуля от загрязнений
2. Убедитесь, что штангенциркуль откалиброван и установлен на ноль
3. Измеряйте строго перпендикулярно поверхности детали
4. Не прикладывайте чрезмерное усилие при смыкании губок
5. Выполняйте несколько измерений и вычисляйте среднее значение
6. Учитывайте температурное расширение при точных измерениях

Соблюдение этих правил поможет повысить точность и повторяемость измерений штангенциркулем.

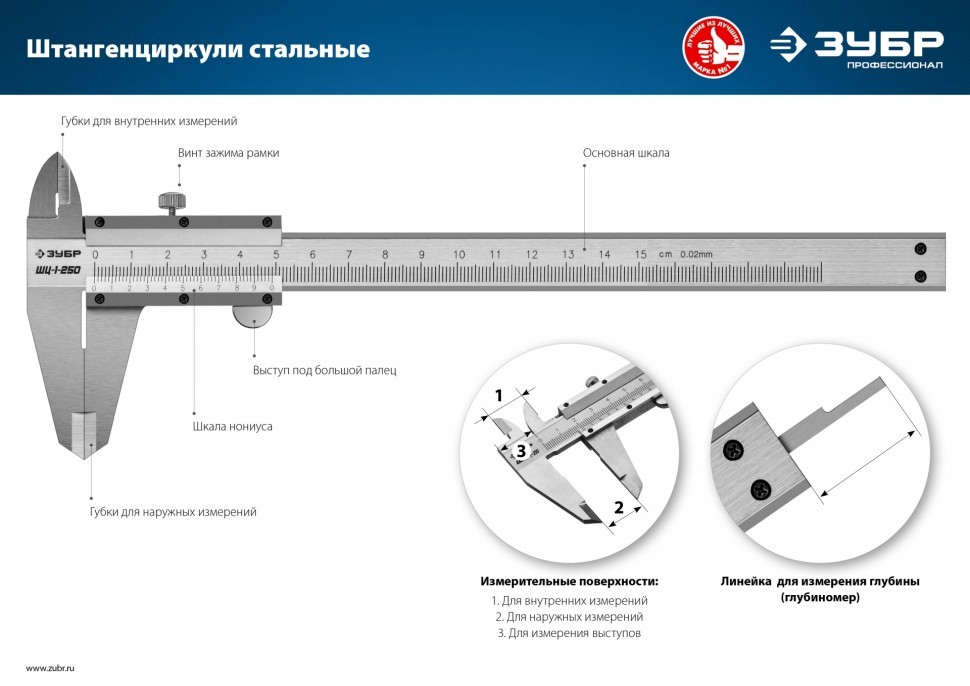

Основные виды измерений штангенциркулем

Штангенциркуль позволяет выполнять четыре основных вида измерений:

• Внешние размеры — измерение толщины, диаметра и ширины деталей
• Внутренние размеры — измерение диаметров отверстий и пазов
• Глубина — измерение глубины отверстий и пазов
• Ступенчатые размеры — измерение высоты уступов

Для каждого вида измерений используются определенные части штангенциркуля. Важно правильно позиционировать инструмент относительно измеряемой детали.

Выбор подходящего штангенциркуля

При выборе штангенциркуля следует учитывать следующие факторы:

• Требуемый диапазон измерений
• Необходимая точность
• Условия эксплуатации (влажность, температура и т.д.)
• Частота использования
• Бюджет

Для большинства задач оптимальным выбором будет штангенциркуль с диапазоном 0-150 мм (0-6 дюймов) и точностью ±0,02 мм. Для более точных измерений стоит выбрать цифровой штангенциркуль известного бренда.

Типичные ошибки при измерениях штангенциркулем

Вот несколько распространенных ошибок, которых следует избегать при работе со штангенциркулем:

• Неправильное считывание показаний нониуса или шкалы
• Измерение под углом, а не перпендикулярно поверхности
• Чрезмерное усилие при смыкании губок
• Измерение загрязненных или неочищенных поверхностей
• Пренебрежение температурным расширением при точных измерениях
• Использование неоткалиброванного инструмента

Избегая этих ошибок и следуя рекомендациям по правильному использованию, вы сможете получать максимально точные результаты измерений штангенциркулем.

Калибровка и обслуживание штангенциркуля

Для поддержания точности измерений необходимо регулярно выполнять калибровку и обслуживание штангенциркуля:

• Проверяйте нулевую точку перед каждым использованием
• Очищайте измерительные поверхности после работы
• Храните инструмент в защитном футляре
• Периодически смазывайте подвижные части
• Выполняйте калибровку с помощью калибров-пластин
• При необходимости обращайтесь в сервисный центр для настройки

Правильное обслуживание поможет сохранить точность штангенциркуля на долгие годы. Важно соблюдать рекомендации производителя по уходу за инструментом.

52058-12: ШЦ, ШЦК, ШЦЦ Штангенциркули

Назначение

Штангенциркули ТТТЦ, ШЦК, ТШТЦ (далее — штангенциркули) выпускаются по назначению трех типов:

—    I — двусторонний с глубиномером, штангенциркуль предназначен для измерения наружных и внутренних размеров, измерения глубин;

—    II — двусторонний, штангенциркуль предназначен для измерения наружных и внутренних размеров;

—    III — односторонний, штангенциркуль предназначен для измерения наружных и внутренних размеров.

Описание

Принцип действия штангенциркулей — механический.

Штангенциркули ТТТЦТ выпускаются трех исполнений:

1)    ТТТЦ — с отсчетом по нониусу;

2)    ШЦК — с отсчетом по круговому устройству;

3)    ТТПТЦ — с отсчетом по цифровому устройству.

Штангенциркули ШЦ-II, ШЦ-III выпускаются двух исполнений:

1)    ТТТЦ — с отсчетом по нониусу;

2)    ТТТЦТ Ц — с отсчетом по цифровому устройству.

ШЦ — отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса расположенного на рамке;

ШЦК — отсчет размеров в целых миллиметрах производится по шкале штанги, отсчет долей миллиметров производится по круговому отсчетному устройству. Имеется возможность установки нуля;

ШЦЦ — отсчет размеров производится по цифровому отсчетному устройству. Имеется возможность измерения в дюймах, а также возможность установки нуля;

Для закрепления рамки имеется стопорное устройство — винт.

Штангенциркули типа ШЦ-II, ШЦ-III оснащены устройством тонкой установки рамки. Внешний вид штангенциркулей представлен на рисунках 1, 2, 3, 4, 5, 6, 7.

Рисунок 2 — Штангенциркуль ТТТЦ-ТТ.

— ■ —
‘ Ini

Все модификации штангенциркулей приведены в таблицах 1, 2, 3 Таблица 1

№	Модификация	Тип	Диапазон измерения, мм	Значение отсчета по нониусу, мм	Класс точности
1	ШЦ-Т-135-0,05			0,05	—
2	ШЦ-Т-135-0,1		0-135	0,1	1
					2
3	ШЦ-Т-160-0,05			0,05	—
4	ШЦ-Т-160-0,1	Т	0-160	0,1	1
					2
5	ШЦ-Т-250-0,05			0,05	—
6	ШЦ-Т-250-0,1		0-250	0,1	1
					2
7	ШЦ-ТТ-400-0,05			0,05	—
8	ШЦ-ТТ-400-0,1		0-400	0,1	1
					2
9	ШЦ-ТТ-500-0,05		0-500	0,05	—
10	ШЦ-ТТ-500-0,1	ТТ		0,1	1
11	ШЦ-ТТ-250-630-0,05		250-630	0,05	—
12	ШЦ-ТТ-250-630-0,1			0,1	1
13	ШЦ-ТТ-250-800-0,05		250-800	0,05	—
14	ШЦ-ТТ-250-800-0,1			0,1	1

№	Модификация	Тип	Диапазон измерения, мм	Значение отсчета по нониусу, мм	Класс точности
15	ШЦ-11-320-1000-0,05	II	320-1000	0,05	—
16	ШЦ-11-320-1000-0,1			0,1	1
17	ШЦ-П-500-1250-0,1		500-1250	0,1	1
18	ШЦ-П-500-1600-0,1	II	500-1600	0,1	1
19	ШЦ-11-800-2000-0,1		800-2000	0,1	1
20	ШЦ-Ш-500-1250-0,1	III	500-1250	0,1	1
21	ШЦ-Ш-500-1600-0,1		500-1600	0,1	1
22	ШЦ-Ш-800-2000-0,1		800-2000	0,1	1

Таблица 2

№	Модификация	Тип	Диапазон измерения, мм	Цена деления круговой шкалы от-счетного устройства, мм	Класс точности
1	ШДК-Г-125-0,02			0,02	—
2	ШДК-Г-125-0,05		0-125	0,05	—
3	ТТТТТК-Г-125-0,1			0,1	1
					2
4	ШДК-Г-135-0,02			0,02	—
5	ШДК-Г-135-0,05		0-135	0,05	—
6	ШДК-1-135-0,1			0,1	1
					2
7	ШДК-Г-150-0,02			0,02	—
8	ШДК-Г-150-0,05		0-150	0,05	—
9	ШДК-1-150-0,1			0,1	1
					2
10	ШДК-Г-160-0,02			0,02	—
11	ТТЩК-1-160-0,05	I	0-160	0,05	—
12	ttk-i-160-0,1			0,1	1
					2
13	ШДК-Г-200-0,02			0,02	—
14	ШЦК-1-200-0,05		0-200	0,05	—
15	ШЦК-1-200-0,1			0,1	1
					2
16	ШЦК-1-250-0,02			0,02	—
17	ШЦК-1-250-0,05		0-250	0,05	—
18	ШЦК-1-250-0,1			0,1	1
					2
19	ШЦК-1-300-0,02			0,02	—
20	ШЦК-1-300-0,05		0-300	0,05	—
21	ШЦК-Г-300-0,1			0,1	1
					2

Таблица 3

№	Модификация	Тип	Диапазон измерения, мм	Шаг дискретности цифрового от-счетного устройства, мм
1	TTTTTTT-I-125-0. 01	I	0-125	0,01
2	TTTTTTT-I-135-0.01		0-135	0,01
3	TTTTTTT-I-150-0.01		0-150	0,01
4	TTTTTTT-I-160-0.01		0-160	0,01
5	TTTTTTT-I-200-0.01		0-200	0,01

№	Модификация	Тип	Диапазон измерения. мм	Таг дискретности цифрового от-счетного устройства. мм
6	ТТТТТТТ-Т-250-0.01	Т	0-250	0.01
7	ТТТТТТТ-Т-300-0. 01		0-300	0.01
8	ШЦЦ-ТТ-160-0,01		0-160	0.01
9	ШЦЦ-ТТ-200-0,01		0-200	0.01
10	ШЦЦ-ТТ-250-0,01		0-250	0.01
11	ШЦЦ-ТТ-300-0,01	ТТ	0-300	0.01
12	ШЦЦ-ТТ-400-0,01		0-400	0.01
13	ШЦЦ-ТТ-500-0,01		0-500	0.01
14	ТТТТТТТ-ТТ-250-630-0.01		250-630	0. 01
15	ТТТТТТТ-ТТ-250-800-0.01		250-800	0.01
16	ТТТТПТ-ТТ-320-1000-0;01		320-1000	0.01
17	ТТТТПТ-ТТТ-160-0;01		0-160	0.01
18	ТТТТПТ-ТТТ-200-0;01		0-200	0.01
19	ТТТТПТ-ТТТ-250-0.01		0-250	0.01
20	ТТТТПТ-ТТТ-300-0;01	ТТТ	0-300	0.01
21	ТТТТПТ-ТТТ-400-0;01		0-400	0. 01
22	ТТТТПТ-ТТТ-500-0;01		0-500	0.01
23	ТТТТТТТ-ТТТ-250-630-0.01		250-630	0.01
24	ТТТТ ТТ Т-ТТТ-250-800-0.01		250-800	0.01
25	ТТТТТТТ-ТТТ-320-1000-0.01		320-1000	0.01

Технические характеристики

Пределы допускаемой погрешности штангенциркуля в любой точке диапазона измерений при температуре окружающей среды (20±5)°С соответствуют значениям, приведенным в

таблице 4.

Габаритные размеры и масса штангенциркулей приведены в таблицах 5,6,7. Таблица 4

Измеряемая длина. мм	Предел допускаемой погрешности штангенциркулей (±). мм
	При значении отсчета по нониусу. мм			С ценой деления круговой шкалы отсчетного устройства. мм				С шагом дискретности цифрового отсчетного устройства. мм
	0.05	0.1 для класса точности		0.02	0.05	0.1 для класса точности		0.01
		1	2			1	2
До 100 Свыше 100 до 200	0.05	0.05	0.10	0.03	0.04	0.05	0.08	0.03
Свыше 200 до 300				0. 04				0.04
Свыше 300 до 400		0.10		—	—	—	—
Свыше 400 до 600	0.10		—					0.05
Свыше 600 до 800								0.06
Свыше 800 до 1000								0.07
Свыше 1000 до 1100	—	0.15						—
Свыше 1100 до 1200		0.16
Свыше 1200 до 1300		0.17
Свыше 1300 до 1400		0.18
Свыше 1400 до 1500		0. 19
Свыше 1500 до 2000		0.20

№	Модификация	Масса, кг, не более	Габаритные размеры, мм, не более
1	ШЦ-1-135-0,05	0,2	215х75х8
2	ШЦ-1-135-0,1
3	ШЦ-1-160-0,05	0,3	245х75х8
4	ШЦ-1-160-0,1
5	ШЦ-1-250-0,05	0,45	365х87х8
6	ШЦ-1-250-0,1
7	ШЦ-11-400-0,05	1,05	560х180х15
8	ШЦ-11-400-0,1
9	ШЦ-11-500-0,05	1,15	640х180х15
10	ШЦ-11-500-0,1
11	ШЦ-11-250-630-0,05	1,7	800х265х15
12	ШЦ-11-250-630-0,1
13	ШЦ-11-250-800-0,05	2,1	1060х265х15
14	ШЦ-11-250-800-0,1
15	ШЦ-11-320-1000-0,05	3,2	1260х265х15
16	ШЦ-11-320-1000-0,1
17	ШЦ-11-500-1250-0,1	4,1	1520х385х15
18	ШЦ-11-500-1600-0,1	4,7	1880х385х15
19	ШЦ-11-800-2000-0,1	5,2	2260х385х15
20	ШЦ-111-500-1250-0,1	4,1	1520х300х15
21	ШЦ-111-500-1600-0,1	5,0	1880х300х15
22	ШЦ-111-800-2000-0,1	6,25	2260х300х15

Таблица 6

№	Модификация	Масса, кг, не более	Г абаритные размеры, мм, не более
1	ТТТТТК-Т-125-0. 02	0,22	205х75х18
2	ТТТТТК-Т-125-0.05
3	ШЦК-Т-125-0,1
4	ШЦК-Т-135-0,02	0,25	215х75х18
5	ШЦК-Т-135-0,05
6	ШЦК-Т-135-0,1
7	ШЦК-Т-150-0,02	0,3	230х75х18
8	ШЦК-Т-150-0,05
9	ШЦК-Т-150-0,1
10	ШЦК-Т-160-0,02	0,32	245х75х18
11	ШЦК-Т-160-0,05
12	ШЦК-Т-160-0,1
13	ШЦК-Т-200-0,02	0,4	350х85х18
14	ШЦК-Т-200-0,05
15	ШЦК-Т-200-0,1
16	ШЦК-Т-250-0,02	0,5	365х85х18
17	ШЦК-Т-250-0,05
18	ШЦК-Т-250-0,1
19	ШЦК-Т-300-0,02	0,55	415х110х18
20	ШЦК-Т-300-0,05
21	ШЦК-Т-300-0,1

№	Модификация	Масса, кг, не более	Габаритные размеры, мм, не более
1	ТТТТТТТ-Т-125-0. 01	0,16	220х78х25
2	ТТТТТТТ-Т-135-0.01	0,165	220х78х25
3	ТТТТТТТ-Т-150-0.01	0,18	240х78х25
4	ТТТТТТТ-Т-160-0.01	0,185	250х78х25
5	ТТТТТТТ-Т-200-001	0,19	260х85х25
6	ТТТТТТТ-Т-250-001	0,22	305х85х25
7	ТТТТТТТ-Т-300-001	0,25	355х85х25
8	ТТТТТТТ-ТТ-160-001	0,2	250х75х25
9	ТТТТТТТ-ТТ-200-001	0,22	260х85х25
10	ТТТТТТТ-ТТ-250-001	0,3	355х115х25
11	ТТТТТТТ-ТТ-300-001	0,4	400х130×25
12	ТТТТТТТ-ТТ-400-001	1,1	480x155x25
13	ТТТТТТТ-ТТ-500-001	1,15	580x200x30
14	ТТТТТТТ-ТТ-250-630-001	1,7	710x240x30
15	ТТТТТТТ-ТТ-250-800-001	2,15	880x240x30
16	ТТТТТТТ-ТТ-320-1000-001	3,25	1100x240x30
17	ТТТТТТТ-ТТТ-160-001	0,18	250x50x25
18	ТТТТТТТ-ТТТ-200-001	0,185	260x63x25
19	ТТТТТТТ-ТТТ-250-001	0,2	305x80x25
20	ТТТТТТТ-ТТТ-300-001	0,22	355x100x25
21	ТТТТТТТ-ТТТ-400-001	1,05	580x140x25
22	ТТТТТТТ-ТТТ-500-001	1,1	680x160x30
23	ШЦЦ-ТТТ-250-630-0,01	1,65	710x200x30
24	ШЦЦ-ТТТ-250-800-0,01	2,1	880x200x30
25	ШЦЦ-ТТТ-320-1000-0,01	3,2	1100x200x30

Цена деления модификации ТТТЦ: 0,05 или 0,1 мм.

Цена деления отсчетного кругового устройства модификации ШЦК: 0,02, 0,05, 0,1 мм. Шаг дискретности цифрового отсчетного устройства модификации ТТТТЦЦ: 0,01 мм. Рабочие условия эксплуатации:

Рабочий диапазон температур окружающей среды от 10 °С до 40 °С;

Относительная влажность воздуха не более 80 % при температуре 25 °С;

Средний срок службы — не менее 3 лет.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта, а также на штангу штангенциркуля методом тампопечати.

Комплектность

Наименование	Количество	Примечание
Штангенциркуль	1 шт.	По заказу
Футляр	1 шт.
Паспорт	1 экз.
Элемент питания	1 шт.	Для модификации ПИЦЦ

Поверка

проводится согласно ГОСТ 8. 50 мкм».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

измерительный инструмент и приборы в Беларуси. Mahr

ООО «Первая Инструментальная Компания» на протяжении 13 лет поставляет измерительный инструмент и измерительные приборы в Республику Беларусь. Мы являемся одним из основных поставщиков средств измерений в Республике Беларусь. Наши средства измерений успешно работают в области автомобилестроения, тракторостроения, тяжелого машиностроения, станкостроения, металлообработки, нефтеперерабатывающей и других отраслях белорусской промышленности.

Имея огромный опыт поставок измерительных приборов и измерительного инструмента, наша компания является официальным представителем основных российских и европейских производителей измерительного инструмента в Беларуси , в том числе: MAHR (Германия), HELIOS-PREISSER (Германия), ЗАО ТД «Челябинский инструментальный завод» (ЧИЗ), ОАО «Ставропольский инструментальный завод» ( СТИЗ). Также мы предлагаем инструмент ЗАО «Кировский завод Красный Инструментальщик» (ЗАО «КРИН»), ОАО «Калибр», Mitutoyo, Tesa, Kroeplin, Kaffer, Voge», Renishaw и др.

подробнее

Штангенциркули ABSOLUTE IP67

• производитель: Mitutoyo

Данные прочные штангенциркули предназначены для надежных измерений и решения широкого круга измерительных задач. Штангенциркули ABSOLUTE Digimatic IP67 обладают следующими преимуществами: – Превосходная водо- и пылезащищенность (степень защиты …

подробнее

Нутромеры индикаторные для глухих отверстий (серия 511)

• производитель: MAHR

Эти нутромеры для глухих отверстий имеют следующие особенности: – Возможность измерять внутренние диаметры вблизи нижней части глухих отверстий. – Измерительные наконечники изготавливаются из твердого сплава, что повышает долговечность и …

подробнее

Нутромеры индикаторные короткого типа (серия 511)

• производитель: Mitutoyo

Эти компактные и легкие нутромеры имеют короткую ручку. Особенности: – Большой ход пятки обеспечивает высокую точность измерений. – Измерительные наконечники изготавливаются из твердого сплава, что увеличивает долговеч‐ ность и износостойкость. – …

подробнее

Нутромеры индикаторные с микрометрическими головками (серия 511)

• производитель: Mitutoyo

Эти нутромеры оснащаются микрометрическими головками, что позволяет производить измере‐ ния без сменных пяток. Особенности: – Большой ход микрометрических головок. – Измерительные наконечник — из твердого сплава, что гарантирует длительный срок …

подробнее

Комплект индикаторных нутромеров серия 511

• производитель: Mitutoyo

Погрешность: 2 МКМ Повторяемость: 0.5 МКМ …

подробнее

Индикаторные нутромеры серия 511

• производитель: Mitutoyo

Серия 511 Эти индикаторные нутромеры имеют возможность самоцентрирования благодаря центрирующему мостику. Основные особенности: – Простые в использовании нутромеры решают основные задачи по измерению внутренних диаметров (6-400 мм). – Большой ход …

подробнее

Индикаторные нутромеры для малых отверстий

• производитель: Mitutoyo

Серия 511 Эти индикаторные нутромеры имеют возможность самоцентрирования благодаря центрирующему мостику. Основные особенности: – Простые в использовании нутромеры решают основные задачи по измерению внутренних диаметров (6-400 мм). – Большой ход …

подробнее

Измерительная скоба с отсчетным устройством

• производитель: Mitutoyo

Скобы позволяют производить быстрые и точные измерения. Преимущества: – Идеальны для быстрых измерений деталей, особенно цилиндрических, в условиях серийного и массового производства. – Встроенный индикатор часового типа с указателями поля допусков …

подробнее

Штангенциркуль INSIZE ШЦ 0-150 (0-200: 0-300)

• производитель: INSIZE

Штангенциркуль ШЦ 0-150 Характеристики: Цена деления шкалы: 0.01 мм Батарейка CR2032 Создан для использования левой рукой Модель Диапазон Погрешность Ролик . ..

подробнее

Штангенциркуль INSIZE ШЦ 0-150 (0-200: 0-300)

• производитель: INSIZE

Штангенциркуль ШЦ 0-150 Характеристики: Класс защиты IP67 Цена деления шкалы: 0.01 мм Батарейка CR2032 …

подробнее

Штангенциркуль INSIZE ШЦ 0-300

• производитель: INSIZE

Штангенциркуль INSIZE ШЦ 0-300 Характеристики: Цена деления шкалы: 0.01 мм Батарейка CR2032 Сталь DIN862 Модель Диапазон Точность Ролик 1196-300W 0-300мм/0-12 ± 0.03 — 1196-300 0-300мм/0-12 ± 0.03 + …

подробнее

Штангенциркуль INSIZE ШЦ 0-150 (0-200: 0-250: 0-300)

• производитель: INSIZE

Штангенциркуль ШЦ 0-150 Характеристики: Класс защиты IP67 Цена деления шкалы: 0.01 мм Батарейка CR2032 Модель Диапазон Точность Ролик 1108-150W 0-150мм/0-6 ± 0.02 — 1108-200W 0-200мм/0-8 ± 0.03 — 1108-250W 0-250мм/0-10 ± 0.03 — 1108-300W …

подробнее

4 измерения штангенциркулем

Найти магазин

Моя учетная запись

Моя корзина

Моя корзина

Доставка в тот же день Найти магазин

1-800-225-1153 Служба поддержки клиентов

Темы

• Краснодеревщик

• Резьба

• Выбор оборудования

• Демо

• Сбор пыли

• Ответы экспертов

• Отделка

• Друзья Вудкрафта

• Острие

• Начало работы с деревообработкой

• Инструкции

• Столярные изделия

• Сделай что-нибудь

• Новости и просмотры

• Новости и просмотры

• Справочная таблица набора ручек

• Пресс-релизы

• Профили

• Витрина для чтения

• Литье из смолы

• Шлифование

• Заточка

• Магазинные приспособления и приспособления

• Обсуждение магазина

• Советы и рекомендации

• Советы и рекомендации

• Обзоры инструментов и продуктов

• Токарная обработка

• Апсайклинг

• Видео

• Древесина

• Журнал по дереву

• Приключения по дереву

К началу страницы

• Shop Talk
• Советы и рекомендации

Джордж Снайдер, менеджер по продукции Woodcraft Опубликовано 6 декабря 2016 г. 21:35

Комментарии (1)

Все штангенциркули – цифровой/электронный штангенциркуль, штангенциркуль с круговой шкалой и штангенциркуль – выдерживают одинаковые размеры: внутри, снаружи, глубина и шаг.

Внутренний размер:

Маленькие губки сверху штангенциркуля используются для внутренних измерений. Задвиньте суппорт, поместите внутренние измерительные губки в пространство, подлежащее измерению, и раздвиньте губки в стороны насколько они пойдут.

Внешние размеры:

Раздвиньте челюсти, поместите штангенциркуль на измеряемый объект и сдвиньте губки до тех пор, пока они не соприкоснуться с заготовкой.

Измерение глубины:

При открытии штангенциркуль, глубинное лезвие выдвинется из нижнего или дальнего конца. Это лезвие используется для измерения глубины. Прижмите основной стержень суппорта к верхней части отверстия, а затем откройте штангенциркуль, пока глубиномер не коснется дна.

Измерение шага:

Откройте штангенциркуль. Место скользящая губка на верхней ступени заготовки, а затем откройте суппорт пока неподвижная губка не коснется нижней ступеньки.

Подсказки :

убедитесь, что вы измеряете прямо на (перпендикулярно проекту) и убедитесь, что на суппорте нет мусора. челюсти.

Суппорты

Просмотреть все Штангенциркули

1 комментарий

Написать комментарий

• JS из Сиэтла

  29 января 2021 г., 00:39

  Приведенное выше изображение шагового измерения неверно и может привести к избыточному измерению. Конец головки скользящей челюсти должен касаться внутренней поверхности ступени, а не края внутренних челюстей.

К началу страницы

Доставка и возврат

Узнайте больше о политике и международной доставке. Узнать больше

Служба поддержки клиентов

Поговорите с дружелюбным представителем службы поддержки, чтобы помочь с покупкой. 1-800-225-1153

Поговорите со специалистом

Получайте советы по новейшим продуктам и помогайте с вашими проектами. 1-800-535-4486

Присоединяйтесь к нашей программе электронной почты!

ПОДАРИТЕ КАРТУ WOODCRAFT

Не можете решить, какой плотник в вашей жизни?

К началу страницы

Полное руководство по измерению точности штангенциркуля

Штангенциркули могут быть чрезвычайно эффективными измерительными приборами, если они находятся в правильных руках.

Знание ограничений ваших штангенциркулей и того, как вы на них влияете, сделает вас «правильными руками» для работы.

Я расскажу вам о различных аспектах, влияющих на точность штангенциркуля. Я начну с самых основных тем и буду работать с них, так что не стесняйтесь пропустить, если вы уже знаете о предмете.

Содержание

Размер штангенциркуля

Штангенциркуль 0–6 дюймов

Цифровой штангенциркуль Mitutoyo 0–6 дюймов

Наиболее распространенным типом штангенциркуля является штангенциркуль 0–6 дюймов. Если вы работаете в метрической системе, это будет штангенциркуль 0–300 мм.

Существуют некоторые различия в том, на что они способны, но в целом они могут выполнять измерения внутри, снаружи и на глубине в диапазоне измерения 6 дюймов.

Штангенциркули большего и меньшего размера

Штангенциркули бывают разных размеров. Они используются гораздо реже, но вы все равно столкнетесь с ними.

Штангенциркули 0–12 дюймов — следующий логичный выбор, когда нужно измерить большую деталь. Причина, по которой вы не будете использовать их все время, заключается в том, что они большие и могут быть неудобными в использовании.

0-24-дюймовые суппорты имеют ту же проблему и еще более неудобны. Как правило, вы будете использовать большие штангенциркули только в ситуации, когда вы не можете использовать штангенциркуль.

Также можно найти варианты 0-4” и 0-8” и все типы специализированных диапазонов измерения можно заказать по специальному заказу.

Штангенциркули 0–24 дюйма

Штангенциркули большего размера будут дороже, чем штангенциркули меньшего размера. Дополнительные расходы связаны с точностью. Становится намного сложнее поддерживать точность, наблюдаемую в меньших штангенциркулях, в больших диапазонах измерений.

Примечание: Штангенциркули с большими диапазонами измерений имеют тенденцию быть менее точными. Например, тот же штангенциркуль Mitutoyo в версии 0-6″ имеет указанную точность +/- 0,001″, а версия 0-24″ имеет точность +/- 0,002″. Они только Это становится только хуже, когда вы понимаете, что более крупные штангенциркули от менее известных производителей могут быть еще менее точными.0003

Типы штангенциркуля

Существует три основных типа штангенциркуля. Они очень похожи, главное отличие заключается в том, как считываются фактические измерения.

Штангенциркули

Шкала нониуса

Эти штангенциркули, которые часто называют просто «нониусами», имеют несколько шкал на лицевой стороне инструмента, которые используются вместе для снятия показаний.

Поскольку у них нет внутренних механизмов, они являются наиболее прочным типом штангенциркуля и, скорее всего, останутся точными.

Штангенциркули — самый сложный тип штангенциркуля, особенно для начинающих. Хотя их не обязательно сложно использовать, они требуют немного больше понимания, чем использование циферблата или цифрового штангенциркуля.

Штангенциркули

Штангенциркули с лицевой стороны

Штангенциркули используют зубчатую систему для вращения иглы на циферблате. У них есть легко готовая шкала на корпусе штангенциркуля. Эта шкала часто имеет шаг 0,100 дюйма. Расстояние между линейками облегчает их чтение по сравнению с маленькими линиями, которые используются на нониусе.

Показания шкалы используются вместе с показаниями стрелки на циферблате инструмента для расчета ваших измерений.

Штангенциркули со шкалой и нониусом очень похожи по стоимости. Оба не требуют батарей, что означает, что они всегда готовы к измерению.

Цифровые штангенциркули

Цифровой дисплей штангенциркуля

Цифровые штангенциркули используют электронные датчики для получения показаний измерений. Это самый простой штангенциркуль для измерения.

Значения считываются с ЖК-дисплея, как будильник.

Когда-то они были очень дорогими и стоят до сих пор. За последние годы они подешевели и стали более надежными. Качество инструментов, произведенных в Китае и других странах с более низкой стоимостью рабочей силы, улучшилось, хотя они могут уступать или отставать по сравнению с признанными производителями инструментов и калибров.

Доступно множество цифровых штангенциркулей, которые далеко не так точны, как можно подумать. Это потому, что их разрешение лучше, чем их точность.

Типичная точность для различных типов штангенциркуля

Точность штангенциркуля должна составлять 0,001 дюйма. Есть дешевые или некачественные штангенциркули, которые не соответствуют этой точности, но когда большинство людей думают о штангенциркулях, они ожидают, что они будут иметь точность до 0,001”.

Точность одинакова для различных типов штангенциркулей 0–6 дюймов, и может показаться, что цифровые штангенциркули имеют лучшее разрешение, но это не совсем так.

Часто цифровые измерители имеют дисплеи, которые показывают дальше, чем они точны. Нет никакого смысла измерять показания с точностью до 5 десятых дюйма или 0,0005 дюйма, если инструмент не соответствует этому уровню.

Будьте осторожны. Некоторые цифровые штангенциркули заставят вас думать, что они более точны, чем они есть на самом деле.

Как стоимость влияет на точность

Маленькие штангенциркули легче изготовить, чем большие, при той же точности. Получить штангенциркуль с точностью до 0,001 дюйма на 6 дюймов будет намного проще, чем на 24 дюйма. Вот почему стоимость больших штангенциркулей быстро растет или их точность снижается.

Некоторые штангенциркули жертвуют точностью ради снижения затрат. Некоторые штангенциркули бюджетного уровня не обеспечивают точность +/- 0,001 дюйма для штангенциркуля 0-6 дюймов. Обратите внимание на указанную точность при сравнении различных инструментов.

Имейте в виду, что если что-то кажется слишком хорошим, чтобы быть правдой, то это, вероятно, дешевый штангенциркуль с большим диапазоном измерений, заявленная точность которого составляет +/- 0,001 дюйма.

Какие инструменты более точны, чем штангенциркуль?

Микрометр с наружной резьбой 0-1″

Микрометры — это еще один инструмент, часто используемый людьми, которые также используют штангенциркуль для проведения измерений. Типичная точность микрометра составляет одну десятую дюйма или 0,0001”. Это в 10 раз точнее, чем штангенциркуль.

Циферблатные и контрольные индикаторы — еще один тип инструментов, используемых в механических мастерских. У них обычно циферблат со стрелкой, иногда вы найдете цифровые версии.

Точность этих индикаторов варьируется от 0,001 дюйма для многих циферблатных индикаторов до 0,00001 дюйма для тестовых индикаторов. Тестовые индикаторы могут быть в 1000 раз более точными, чем циферблатные индикаторы и штангенциркули.

Индикатор циферблатного теста

Точность в зависимости от разрешения

Разрешение — это то, насколько точно ваш инструмент дает показания. Дело не в том, насколько это точно.

Представьте, что вы измеряете коробку.

Цифровой штангенциркуль с меньшими возможностями может измерить длину коробки 6,5005 дюйма. Проблема в том, что штангенциркуль может иметь точность только до +/- 0,001 дюйма. Это означает, что вы можете взять тот же штангенциркуль и снова измерить ту же коробку в том же самом месте и получить показания 6,4995 дюйма или 6,5015 дюйма

Советы по повышению точности с помощью штангенциркуля

Знайте, какая точность вам нужна

Первый шаг — определить, насколько точен инструмент, который вам нужен. Возможно, вам вообще не понадобится штангенциркуль. Вам может понадобиться микрометр для измерения до десятых (0,0001 дюйма). Может быть, вы можете обойтись без хорошей рулетки.

Не знаю. Только вы можете решить, какая точность вам потребуется.

Общий совет: приобретите штангенциркуль с точностью +/- 0,001 дюйма или выше.

Будьте осторожны, как вы держите штангенциркуль

Вы сильно влияете на точность штангенциркуля.

Вы хотите убедиться, что губки штангенциркуля сидят ровно во время измерения. Если при использовании они будут косить, показания будут больше, чем фактический размер.

К счастью, для внешних измерений, таких как длина или ширина детали, это легко сделать. Вы можете мягко покачиваться, снова мягко сказал я, и вы почувствуете, как суппорт садится, когда он сидит заподлицо.

Внутренние измерения немного сложнее, потому что челюсти не имеют ровной поверхности, на которую можно было бы установить. Тем не менее, вы захотите использовать то же раскачивающее движение, но будьте с ним еще более осторожны.

Повторяемость

Независимо от того, какой тип измерения вы планируете проводить, снимите несколько показаний, чтобы убедиться, что ваше измерение является точным. Нередко можно провести измерение и получить показание только для того, чтобы выполнить еще два измерения, оба из которых отличаются на 0,005 дюйма.

В этот момент вам следует провести дополнительные измерения, чтобы убедиться, что первое измерение действительно было неверным. Возможно, это была грязь, или у вас был инструмент под углом. В любом случае проверка воспроизводимости поможет вам провести более точные измерения.

При измерении глубины легко ошибиться

Штангенциркуль с насадкой для измерения глубины

Внешние и внутренние измерения не так уж плохи, но при измерении глубины все становится сложнее.

Не все штангенциркули могут измерять глубину. Тем не менее, для тех, кто это делает, легко получить плохие показания при использовании их для измерения глубины.

Из-за формы суппорта их верхняя часть тяжелая, а это означает, что они склонны наклоняться. Если ваш инструмент сдвинется даже на небольшую величину, это значительно отклонит ваши измерения.

Существуют приспособления, которые вы можете приобрести для штангенциркуля, чтобы обеспечить устойчивость инструмента при измерении глубины, но они не являются идеальным решением.

Другим фактором, влияющим на точность, является то, что стержень для измерения глубины на штангенциркуле может легко погнуться или иным образом выйти из строя. Это обычное явление, и даже совершенно новые штангенциркули могут поставляться с завода и не в состоянии выполнять точные измерения глубины.

Измерение глубины является наиболее сложным типом измерения с помощью штангенциркуля, а также самым сложным аспектом для точного построения инструментов для производителя инструментов.

Будьте последовательны в своих измерениях

Величина силы, которую вы прилагаете при выполнении измерений с помощью штангенциркуля, изменит ваши показания. Это называется вашим «прикосновением».

Если вы произведете измерение, слегка надавив на штангенциркуль, а затем проведете то же измерение, зажав штангенциркуль и удерживая его с некоторым усилием, вы увидите, что ваши показания могут легко отличаться на тысячную или две (0,001 дюйма). -0,002″).

Самый простой способ попрактиковаться в постоянстве силы, которую вы используете для измерения, — это проверять одно и то же снова и снова.

Проверка точности штангенциркуля

Более дешевые штангенциркули могут быть точными, но не все дешевые штангенциркули. Инструмент премиум-класса от Mitutoyo, Starrett или других известных производителей тоже может быть недоступен, но вероятность этого гораздо меньше.

Проблема в том, что вы не будете знать, что штангенциркуль точен, пока не проверите его. Этот процесс называется калибровкой. Если у вас нет доступа ко всему, что вам нужно для калибровки штангенциркуля, менее точная версия процесса будет называться обнулением.

Обнуление штангенциркуля

Для обнуления штангенциркуля необходимо полностью закрыть его и сбросить нулевую точку.

Процедура обнуления

Убедитесь, что ваш инструмент чистый, особенно губки штангенциркуля.

Закройте суппорт.

Для цифрового штангенциркуля нажмите кнопку источника — иногда она будет помечена по-разному (например, Zero) в зависимости от производителя штангенциркуля.

Для штангенциркуля со шкалой ослабьте стопорный винт лицевой панели, поверните шкалу до тех пор, пока стрелка не покажет ноль, а затем снова затяните стопорный винт лицевой панели.

После сброса нулевого местоположения обязательно проверьте его. Сделайте это, открыв штангенциркуль вверх, а затем снова закрыв его в нулевое положение.

Вы хотите убедиться, что измеритель каждый раз показывает ноль. Степень давления, которое вы оказываете на инструмент, влияет на измерение, поэтому убедитесь, что вы прикладываете одинаковое усилие, чтобы закрыть штангенциркуль.

Последовательные, плавные движения помогут вам получить наиболее точные показания вашего прибора.

В этот момент вы знаете, что ваш штангенциркуль точен в нулевой точке. Что неизвестно, так это то, как тот же штангенциркуль будет измерять в другом месте. Он может быть абсолютно точным на нуле, но отличаться на десятитысячные или на 0,010 дюйма при 6 дюймах.

Этот процесс предназначен только для ваших внешних кулачков, и вполне возможно, что ваши кулачки для измерения внутренних размеров, таких как отверстия, могут не совпадать с внешними кулачками. Нулевое положение может быть разным для ваших внутренних и внешних челюстей.

Вот почему в идеале вы должны откалибровать свои штангенциркули, чтобы проверить их точность во всем диапазоне измерения. Калибровка требует дополнительного оборудования, поэтому многие люди не будут делать дополнительный шаг.

Важно учитывать, какой уровень точности вам нужен для измерения.

Точные измерительные инструменты = будьте осторожны

Это не молотки. Нужно относиться к ним бережно. Они не разлетятся на миллион кусочков, когда вы поставите их на скамейку, но если вы их ударите или уроните, это означает, что вам будет плохо.

Наиболее распространенные типы повреждений, все из которых могут повлиять на точность:

• Удар по внутренним механизмам. Это может вызвать избыточное сопротивление в механизме или просто привести к неправильным измерениям.
• Повреждение кулачков суппорта, такое как зазубрины или заусенцы. Даже очень маленький надрез может привести к неправильному измерению. Вероятность повреждения внутренних измерительных губок выше, чем наружных.
• Стержень измерения глубины может погнуться или иным образом повредиться, что приведет к неправильным показаниям. Стержни имеют тенденцию быть длинными и тонкими, что означает, что для их повреждения не требуется большого усилия.

Калибровка

Набор мерных колодок

Калибровка включает использование известного эталона длины, такого как набор мерных колодок, для проверки точности штангенциркуля во всем диапазоне измерений.
