Схема электрочайника. Устройство и ремонт электрочайника: подробный гид для домашнего мастера

Как устроен электрический чайник. Из каких основных частей состоит чайник. Как работает система защиты от перегрева. Каковы основные неисправности электрочайников. Как самостоятельно отремонтировать электрочайник в домашних условиях.

Устройство электрического чайника: основные компоненты

Электрический чайник состоит из нескольких ключевых компонентов:

• Корпус — обычно пластиковый или металлический
• Нагревательный элемент (ТЭН) — для нагрева воды
• Подставка с контактной группой — для подключения к электросети
• Кнопка включения/выключения
• Термостат — для контроля температуры
• Система защиты от перегрева
• Индикатор работы

Рассмотрим подробнее, как устроены и работают основные узлы электрочайника.

Принцип работы нагревательного элемента

Сердце электрочайника — нагревательный элемент (ТЭН). Как он работает?

• ТЭН представляет собой металлическую трубку с нагревательной спиралью внутри
• При подаче тока спираль нагревается и передает тепло воде через стенки ТЭНа
• Мощность ТЭНа обычно 1500-2200 Вт, что обеспечивает быстрый нагрев
• Современные чайники часто имеют плоский дисковый нагреватель для более эффективного нагрева

Нагревательный элемент — самая уязвимая часть чайника. При выходе из строя ТЭНа чайник перестает нагревать воду.

Система защиты от перегрева: как она работает?

Защита от перегрева — важный элемент безопасности электрочайника. Как она устроена?

• Основной элемент — биметаллическая пластина-термостат
• При нагреве выше допустимой температуры пластина изгибается
• Изгиб пластины размыкает электрическую цепь
• Питание ТЭНа отключается, предотвращая перегрев

Эта система защищает чайник при включении без воды или недостаточном ее количестве. Некоторые модели имеют дополнительный плавкий предохранитель для большей надежности.

Контактная группа и подставка: устройство и возможные неисправности

Подставка с контактной группой обеспечивает подключение чайника к электросети. Как она устроена?

• В подставке находятся контакты для подключения к розетке
• На дне чайника есть ответная часть контактов
• При установке чайника на подставку контакты соединяются
• Через контакты подается питание на нагревательный элемент

Частые проблемы с контактной группой:

• Окисление контактов
• Ослабление пружинных контактов
• Поломка пластиковых деталей

Большинство этих неисправностей можно устранить самостоятельно при наличии базовых навыков.

Основные неисправности электрочайников и их причины

Какие поломки чаще всего случаются с электрочайниками?

• Чайник не включается:
  • Неисправна кнопка включения
  • Проблемы с контактной группой
  • Обрыв в электропроводке
• Чайник включается, но не греет воду:
  • Вышел из строя нагревательный элемент
  • Неисправен термостат
• Чайник не отключается при закипании:
  • Неисправен механизм автоотключения
  • Заклинило кнопку включения
• Протечка:
  • Трещина в корпусе
  • Повреждение уплотнителя между корпусом и подставкой

Зная возможные причины неисправностей, можно точнее диагностировать проблему и определить способ ремонта.

Пошаговая инструкция по разборке электрочайника

Чтобы отремонтировать чайник, его нужно правильно разобрать. Как это сделать?

1. Отключите чайник от сети и дайте ему остыть
2. Снимите чайник с подставки
3. Переверните чайник дном вверх
4. Открутите винты, удерживающие нижнюю крышку (обычно 3-4 винта)
5. Аккуратно снимите нижнюю крышку
6. Отсоедините провода от нагревательного элемента
7. При необходимости снимите ручку и верхнюю крышку чайника

Соблюдайте осторожность при разборке, чтобы не повредить внутренние компоненты. Запоминайте расположение деталей для последующей сборки.

Самостоятельный ремонт электрочайника: основные приемы

Многие неисправности чайника можно устранить самостоятельно. Какие приемы стоит освоить?

• Очистка контактов от окисления:
  • Используйте мелкую наждачную бумагу
  • Аккуратно зачистите контакты до металлического блеска
• Замена кнопки включения:
  • Отсоедините провода от старой кнопки
  • Установите новую кнопку аналогичного типа
  • Подключите провода к новой кнопке
• Ремонт протечки:
  • Определите место протечки
  • Используйте пищевой силиконовый герметик для устранения
  • Дайте герметику полностью высохнуть перед использованием

Помните о технике безопасности при работе с электроприборами. Если сомневаетесь в своих навыках, лучше обратиться к специалисту.

Профилактика и правильная эксплуатация электрочайника

Как продлить срок службы электрочайника? Соблюдайте простые правила:

• Регулярно очищайте чайник от накипи
• Не включайте пустой чайник
• Не допускайте попадания воды на контакты подставки
• Не погружайте чайник в воду целиком
• Используйте чайник только по назначению
• Не оставляйте воду в чайнике на длительное время

Правильный уход значительно увеличит срок службы вашего электрочайника и снизит риск поломок.

Ремонт электрочайника своими руками его устройство и схема

Удобство электрического чайника мало кем оспаривается. Вещь хоть и недорогая, но упрощающая жизнь. А когда он ломается, сразу возникает куча проблем. Хорошая новость в том, что ремонт электрического чайника — не слишком сложная задача. В 80% устранить всё можно самостоятельно и без особых затрат.

Содержание статьи

• 1 Устройство электрочайника
• 2 Ремонт электрического чайника
  • 2.1 Проверка работоспособности ТЭНа
• 3 Чайник не включается
  • 3.1 Проверка шнура электрочайника
  • 3.2 Как проверить подключение шнура к подставке
  • 3.3 Проверка исправности подставки под напряжением
• 4 Кнопка электрочайника
  • 4.1  Проверка кнопки
  • 4.2 Ремонт кнопки электрочайника
• 5 Ремонт подставки электрочайника
• 6 Ремонт индикации включения и подсветки
  • 6.1 Индикатор включения электрочайника
  • 6.2 Светодиодная подсветка
• 7 Ремонт течи

Устройство электрочайника

Электрические чайники есть двух типов — разъёмные, с базой и отдельным «кувшином» и неразъёмные. Во втором случае шнур от чайника не отделяется. Эти модели несколько дешевле и более надёжны (нет разъёмного контакта), но пользоваться ими не настолько удобно — приходится носить за чайником шнур. Потому обычно выбирают электрочайник с отдельной подставкой, которую ещё иногда называют «базой».

Виды подставок электрочайников

Подставка бывает, в основном, двух форм. С цилиндрической колодкой по центру круглой подставки и с выступающим разъёмом на одном из краёв продолговатых подставок. Второй тип сейчас встречается нечасто. Проблематичны оба вида, когда выполняются из плохого пластика. Окисляются контактные пластины и начинают греться, плавится пластик и  деформируется. Это ухудшает контакт и так до тех пор, пока чайник не перестаёт греться вообще.

Вот такой тип поломки характерен для чайников со вторым типом контакта

Круглые подставки в этом плане более надежны.

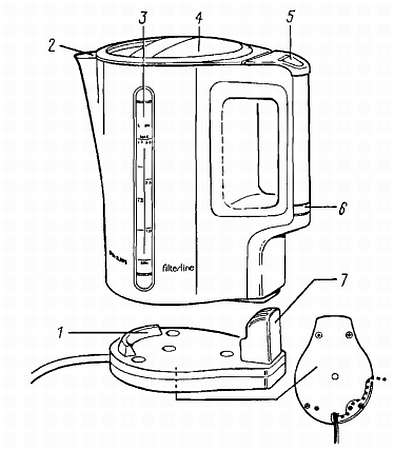

Общее устройство электрического чайника с подставкой

Что еще может быть причиной поломки электрического чайника? Да любая электрическая часть. Это ответный контакт входной группы в самой емкости, нагревательный элемент, система защиты от перегрева, кнопка включения (называют еще датчиком перегрева или термоотключателем), провода, которые все это соединяют, контакты. Вроде, весь набор возможных причин поломки для моделей попроще.

Что может быть причиной поломки электрического чайника? Да любая электрическая часть. Посмотрите на схему электрочайника ниже:

Схема электрочайника

Это контакты входной группы XP1, нагревательный элемент, система защиты от перегрева (St2), кнопка включения St1 (называют ещё датчиком перегрева или термовыключателем), провода которые всё это соединяют, соединения.

Ремонт электрического чайника

Электрочайник — не такой сложный электроприбор чтобы в нём нельзя было разобраться самому. А даже самый простой ремонт в мастерской по стоимости будет сравним с покупкой нового прибора. Так что, имеет смысл попробовать отремонтировать чайник своими руками.

Измеряем сопротивление ТЭНа чайника

Сразу стоит сказать, что если сгорел ТЭН (нагревательный элемент), рациональнее купить новый чайник. Дисковый нагревательный элемент замене не подлежит. Если ТЭН открытый (спиральный или скрученный каким-то другим образом), теоретически его поменять можно. Их можно найти в продаже или найти в ремонтных мастерских. Но по цене сам ТЭН может быть даже дороже нового чайника. Так что, увы. Если сгорел ТЭН в чайнике, не тратьте время и силы.

Проверка работоспособности ТЭНа

Потому при ремонте электрического чайника первым делом проверяем ТЭН. Сначала чайник разбираем. Для этого его переворачиваем вверх дном. Снизу на кувшине должны быть шурупы, которые удерживают пластиковое защитное днище. Их все выкручиваем, снимаем защитную крышку. Открываются выводы ТЭНа. Запутаться сложно. Кроме контактов ТЭНа тут может быть только предохранитель. Кстати, если он там, его тоже не мешает проверить. Его проверяем в режиме измерения сопротивления. Должно быть небольшое сопротивление. Если меряется обрыв или короткое замыкание — ищем замену.

Первым делом при ремонте элеткрочайника проверяем ТЭН

Потому при ремонте электрического чайника первым делом проверяем ТЭН. Сначала чайник разбираем. Для этого его переворачиваем вверх дном. Снизу на кувшине должны быть шурупы, которые удерживают пластиковое защитное днище. Их всё выкручиваем, снимаем защитную крышку. Открываются выводы ТЭНа. Кроме контактов ТЭНа тут может быть только предохранитель. Кстати, если он там, его тоже не мешает проверить. Его проверяем в режиме измерения сопротивления. Сопротивление должно быть равно нулю. Если меряется обрыв, ищем замену.

Как проверить ТЭН в чайнике? При помощи того же тестера, и тоже в режиме измерения сопротивлений. Если сгорел ТЭН, мультиметр покажет обрыв (бесконечно больше сопротивление). Если нагревательный элемент целый, можно продолжать поиск неисправности электрического чайника. Значит, чайник не включается по какой-то другой причине.

«Целый ТЭН» — это если при измерении его сопротивления мультиметр показывает не короткое замыкание и не бесконечно большое сопротивление, а цифры в пределах от нескольких десятков Ом до сотен.

Всё зависит от мощности, чем больше мощность, тем меньше сопротивление. Вот некоторые значения потребляемого тока от мощности:

Мощность прибора, кВт	0,5	1,0	1,5	2,0	2,5	3,0
Потребляемый ток, А	2,3	4,5	6,8	9,1	11,4	13,6
Сопротивление, Ом ≈	95	49	32	24	19	16

Чайник не включается

Если электрочайник не включается, надо смотреть в первую очередь в порядке ли шнур и вилка с розеткой. Как ни странно, но именно шнур и вилка — одна из наиболее распространённых причин. Шнур ломается в местах часто изгибающихся, в вилке «отскакивают» провода.

Проверка шнура электрочайника

Итак, ремонт электрического чайника начинаем с простейших вещей. Первым делом осматриваем вилку и шнур. Шнур чаще всего ломается возле вилки или в месте подключения к подставке. В таком случае будет нестабильна работа чайника. Осматриваем и «мнём» шнур. Если внешних повреждений нет, можно убедиться в его целостности при помощи мультиметра. Ставим его в режим «прозвонки», проводом закорачиваем контакты вилки и проверяем наличие короткого на контактах подставки.

Какие контакт в подставке чайника и места наиболее вероятных проблем со шнуром

Закоротить — это соединить между собой при помощи металла. Если говорить об электрической вилке, то в результате выводы вилки будут замкнуты.

Самый простой способ сделать короткое — соединить контакты металлическим проводом. Если провод в изоляции, сначала надо зачистить несколько сантиметров по концам, а затем намотать очищенную медь (можно алюминий) на один и другой вывод вилки. Получится, что проводом электрически соединены выводы вилки. Это и есть «закоротить».

Если внешне со шнуром никаких проблем нет, можно пропустить этот шаг

Далее, берём мультиметр в режиме «прозвонки», одним щупом касаемся центрального контакта, другим — кругового. Если шнур и вилка целые, должны услышать характерный звук.

Можно обойтись без соединения вилки проводом. Достаточно касаться одним щупом одного контакта на вилке, а вторым по очереди центрального контакта и кругового. Появление сигнала будет свидетельствовать об исправности одного провода шнура. Аналогично проверяем второй контакт на вилке.

Отсутствие сигнала говорит об обрыве в шнуре и его необходимо менять. Стоит он недорого.

Как проверить подключение шнура к подставке

Можно ещё проверить качество контактов в точке подключения шнура к разъёму. Если один из щупов приложить к центральному штырю, он должен «звониться» с одним из контактов, через которые подключён шнур. Цилиндрическая пластина тогда должна «звониться» со вторым контактом. Для уверенности можно держать щупы в нужном положении и хорошенько «пошевелить» шнур. Контакт пропадать не должен.

Проверка контакта между разъемом и точками подключения электрошнура

Проверка исправности подставки под напряжением

Можно поступить по-другому. Включить подставку в розетку, мультиметр поставить в режим измерения напряжения, выбрав предел измерений более 250 вольт. Щупами прикасаемся к контактам на подставке — центральному и круговому. На мультиметре должно отобразиться сетевое напряжение.

Если напряжения на контактах подставки нет или оно гораздо ниже сетевого, значит, причина неисправности в подставке. Стоит сказать, что этот тип поломки встречается очень редко.

Но при подключении к сети, надо проверять очень аккуратно. Не прикасаться пальцами к металлическим частям щупов, не задевать подставку и контакты. Вы работаете под напряжением, а это всегда опасно.

Кнопка электрочайника

Причиной того что электрический чайник не включается, может быть кнопка включения. Она находится на ручке. Чтоб её проверить, надо снять защитную пластмассу. Обычно она удерживается одним-двумя шурупами, которые обычно находятся где-то в нижней части. Выкручиваем все шурупы, которые нашли, пластмассу снимаем и рассматриваем кнопку.

 Проверка кнопки

Эта кнопка называется ещё термовыключатель или термопредохранитель. Она выключает чайник при закипании. Там есть биметаллическая пластина, которая изменяет форму при нагревании. Увеличившись, пластина давит на кнопку и выключает её. А так как через контакты этого устройства протекает немалый ток (до 10 и более ампер), то контакты часто подгорают или окисляются. Из-за этого прибор вообще не включается или помогает повторное включение. Но бывает что кнопку надо держать пока чайник не закипит. Если это ваш случай, причина именно в кнопке.

По большей части такую кнопку нужно менять, но найти будет трудно. Поэтому попробуем отремонтировать.

Вытащив кнопку, надо её прозвонить. Берём мультиметр нажимаем кнопку и измеряем сопротивление, приложив щупы к двум выводам. Оно должно быть равно нулю.  Если меряется обрыв или очень большое сопротивление, дело в контактах.

Проверка термовыключателя электрического чайника

Ремонт кнопки электрочайника

Обнаружив неисправность кнопки, можно попробовать её отремонтировать. Контакты спрятаны под пластиковым колпачком и его надо снять. Часто крышечка сдвигается в сторону, а затем её можно потянуть наверх и снять. Иногда есть пластиковые защёлки. В общем, действуем аккуратно, снимаем пластиковую часть.

Если не работает кнопка на чайнике, скорее всего подгорели контакты

Увидев окислившиеся или подгорелые контакты, зачищаем металл до блеска. Сделать это можно наждачной бумагой с мелким зерном, надфилем или металлической пилочкой для ногтей, но не слишком царапайте пластины. Они должны быть гладкими. Оксидную плёнку лучше снимать полоской войлока.

После такой операции вновь проверяем сопротивление включённой кнопки. Если оно появилось можно попробовать собрать и включить чайник. Если помогло считаем, что нам повезло. Если нет — придётся разбирать чайник дальше.

Бывает так, что контактная группа расплавилась, тогда надо заменить кнопку полностью. Найти точно подходящую по размеру сложно. Так что, скорее всего, придётся что-то «колхозить».

Ремонт подставки электрочайника

Причина неработающего электрического чайника может скрываться и в подставке. Там особо и ломаться нечему. Есть только контактная группа и выводы от неё, к которым подключается электрический шнур. Всё это может тут сломаться — это отвалиться провод или окислиться место контакта.

В подставке электрического чайника и ломаться особо нечему

В большинстве чайников провода от шнура не припаиваются. Контакт достигается при помощи медных контактных разъёмов, которые надеваются на выводы контактной группы. Внимательно осматриваем, хорошенько дёргаем. Если есть оксидная плёнка (она тёмная) или подгоревшие места, всё снимаем, зачищаем до чистого и гладкого металла.

Если контакты чистые, но «шевелятся», снимаем его, поджимаем плоскогубцами и вставляем на место. Если чайник уже не на гарантии, можно контакты пропаять для надёжности.

При внешне схожести цилиндрические контакты могут быть различными. Есть с подвижными контактами между пластиковыми выступами

А также, стоит внимательно посмотреть на контактную группу. Притом что они похожи, устройство у них, может быть разное. Есть такие, как на правом фото — с подвижными контактами, которые находятся между цилиндрическими пластиковыми выступами. Контакты при нажатии (зубочисткой, концом отвёртки и т.д.) должны плавно опускаться. После снятия усилия они должны возвращаться в исходное положение. Возможно, оксидная плёнка или другие загрязнения мешают двигаться контакту, из-за этого чайник не работает.

Второй тип контакта — со штырём в центе. С ним обычно меньше проблем, но смотрим и тут тоже. Мало ли что может быть.

Убираем даже незначительные следы загрязнений

В любом случае проверяем наличие тёмной плёнки. Это оксидный налёт, который работает как диэлектрик, ухудшая контакт. Загрязнения и налёт при ремонте удаляем.

Ремонт индикации включения и подсветки

Для удобства эксплуатации чайники устанавливают индикатор включения. Он может быть выполнен на основе неоновой лампочки или светодиода. А также он может снабжён подсветкой. При этом индикатор может совмещаться с подсветкой.

Электрический чайник с подсветкой Polaris PWK 1767CGL

Индикация позволяет определить хорошо ли установлен чайник на подставку, включён ли в розетку. Кроме того, выполняет некоторую диагностику. Ведь если лампочка горит, а вода не греется, это сигнализирует о плохом контакте или неисправности тена.

Индикатор включения электрочайника

Индикатором включения, может быть, неоновая лампочка или светодиод подключённые к клеммам ТЭНа. Лампочка обычно включена через токоограничивающий резистор около 200 кОм. Неисправности крайне редки и обычно обрыв проводников. Лампочка проверяется заменой, а резистор тестером.

При использовании светодиода используется выпрямитель (диод) и токоограничивающий резистор. Всё вместе образуют так называемый драйвер. Детали проверяются тестером.

Светодиодная подсветка

Для подсветки выбирают светодиоды, так как имеют большую яркость свечения. Неон в этом случае не годится. Как и в случае с индикацией питание осуществляется драйвером. Схема проста и приводится ниже:

Простой светодиодный драйвер

Поломки редки и слабое звено здесь светодиод.

Ремонт течи

Здесь каждый случай индивидуален, например, трещину в корпусе вы не заделаете и ремонт нецелесообразен. Течь будет появляться вновь. А вот в месте стыка металлического дна диска с колбой можно заделать.

Заделать силиконом места течи получится только поверхностно и течь может появиться в новом месте.

Лучше всего в этом случае разобрать чайник полностью и отделить колбу. Хорошенько всё зачистить и нанеся силиконовый герметик соединить. Можно использовать специальный, безопасный герметик типа RTV118Q или отечественный ВГО-1. Они выдерживают температуру до 260°С, но они дороговаты. Справится и обычный недорогой выдерживающий температуру до 180°С.

На всякий случай после ремонта прокипятите чайник пару раз для удаления возможных вредных веществ.

устройство, схема подключения и ремонта

В настоящее время электрический чайник есть практически у всех. Его используют и дома, и в офисе. Быстрый нагрев воды – основное преимущество прибора. К тому же такие чайники универсальны: они бывают всех форм и размеров. Рынок бытовой техники предлагает ассортимент электрочайников. Все они со множеством функций и изготовлены из разных материалов.

Электрочайник стал незаменимой частью быта.

Содержание

1. Принцип нагревания воды
2. Устройство узлов электрочайника
3. Система защита от перегрева
4. Система автоматического отключения при закипании воды
5. Индикация включения и подсветка
6. Как отремонтировать электрочайник своими руками
7. Как разобрать электрический чайник
8. Электрочайник не греет воду, индикатор лампочка включения горит
9. Восстановление контакта в накидных клеммах
10. Восстановление приваренных контактов
11. Электрочайник не греет воду индикатор, включения не горит
12. Ремонт контактной группы электрочайника с подставкой
13. Ремонт кнопки выключателя электрочайника
14. Ремонт выключателя электрочайника
15. Правила эксплуатации
16. Заключение

Принцип нагревания воды

Зная, как устроен электрический чайник, легко разобраться и с принципами его работы. Выбор моделей огромен, однако устройство конструкции у всех одинаково и незамысловато. Современные чайники состоят из следующих частей:

• подставка;
• нагревательный элемент;
• корпус;
• стеклянный, пластиковый или металлический резервуар;
• термостат.

Работа техники заключается в следующих шагах:

1. Установка наполненного холодной водой чайника на специальную подставку и подключение чайника к электросети. Работа активируется после нажатия кнопки «Пуск». В это время нагревательный элемент прогреет воду до 100 градусов по Цельсию.
2. Подача электричества на нагревательный элемент автоматически отключится, как только температура нагрева воды достигнет определённой отметки. Это определит встроенный термостат.
3. Если в чайнике есть функция поддержания температуры, то вода будет постоянно подогреваться до установленной температуры.

Устройство узлов электрочайника

От электровилки ток по шнуру передаётся на контакты подставки, где установлен чайник. Провода расположены под корпусом. Это сделано для защиты от случайного соприкосновения с ними человека. Если вы решите разобрать чайник, то увидите внутри много интересного. Возможно вам пригодится сайт по электрике.

В прорези по центру также есть контакт. Он нужен для подключения к заземлению. Этот контакт слаботочный и не принимает участия в работе. Его предназначение – защита человека от удара током, если случится повреждение изоляции. На концах сетевого шнура внутри подставки расположены накидные клеммы, закреплённые на выводах контактов.

Чтобы электрический ток перешёл с подставки на чайник, в дне устройства предусмотрено отверстие с ответной частью контактов разъёма. Конструкция представляет собой штырь контакта заземления и два концентрических медных кольца.

Простая схема работы чайника.

Система защита от перегрева

Под крышкой электроприбора находится главный его элемент – двухконцевой трубчатый электрический нагреватель (ТЭН). Он согнут в виде незамкнутого кольца. ТЭНы бывают различных мощностей, в том числе и высоких, способные выделять огромную тепловую энергию.

Во избежание возгорания, например, когда чайник включили, но не наполнили резервуар водой или была не закрыта крышка, производителем спроектирована тепловая система защиты.

В качестве датчиков температуры в электроприборе используются биметаллические пластины. Такая пластина имеет вид пары скреплённых между собой по всей плоскости тонких пластин из металлов, разного коэффициента линейного расширения.

Нагреваясь, один металл расширяется больше другого, и биметаллическая пластина деформируется. Изгибаясь, диск давит на шток, который надавливает на контактную пластину и отводит контакты друг от друга. Вторая подобная пластина устанавливается для полного отключения чайника.

Бывают ситуации, когда механизм автоматического отключения не сработал.

В таком случае в электрических чайниках предусмотрена защита от перегрева. Принцип работы такой системы прост. ТЭН продолжает нагреваться, и специальный штифт, который одним концом упирается в корпус ТЭНа, начинает расплавляться. Так как он уменьшился, контакты размыкаются, и прибор перестаёт функционировать.

Система защиты от перегрева.

Система автоматического отключения при закипании воды

Температурный датчик.

Новые модели электрочайников оснащены функцией автоматического отключения. Такая опция, несомненно, полезна, особенно для забывчивых пользователей. Она срабатывает, когда прибор включили без воды. Система автоматического отключения работает по следующей схеме:

1. Корпус ТЭНа нагревается, тем самым нагревая воду.
2. При кипении образуется пар, он нагревает «язычок» биметаллической пластины.
3. Когда температура превысит максимально допустимое значение, пластина прогнётся и, разомкнув контакты, отключит технику.



Индикация включения и подсветка

Основная часть выпускаемых чайников оснащена индикатором включённого состояния и подсветкой. Подобный индикатор включается вместе с включением самого чайника и работает на протяжении кипячения. По окончании работы он тоже выключается.

Такое подсвечивание позволяет исключить неправильную установку чайника на подставку, открытие крышки при включении и подобные ошибки использования прибора.

Как отремонтировать электрочайник своими руками

Чайник считается простым бытовым прибором, и отремонтировать его, чаще всего, можно самостоятельно, при этом не имея специального оборудования и навыков.

Схема строения дискового чайника.

Как разобрать электрический чайник

Для определения причины неисправности и дальнейшего ремонта нужно убрать крышку со дна чайника. Перечислим сложности, которые встречаются при попытке разборки корпуса.

1. В самом простом случае крышка прикручена к основанию чайника саморезами со шлицами под крестовую отвёртку. Тогда снять крышку не составит труда.
2. Винты установлены со шлицем под стержень отвёртки типа двузубой вилки. Подобный инструмент не всегда имеется под рукой, поэтому специалисты советуют воспользоваться бокорезом или пинцетом.
3. Сложнее выкрутить пластмассовый саморез: его следует сдвинуть с места в сторону закручивания. Ещё один действенный метод – это нагрев самореза паяльником. Для этого жало прикладывается к головке, пластик у резьбы самореза размягчается, и он легко выкручивается.

Чаще всего, перечисленных методов достаточно, чтобы снять крышку. Но, бывает, что она дополнительно закреплена зажимами по всему диаметру. Для снятия такой крышки необходимо вставить плоское жало отвёртки в место стыка крышки и корпуса и аккуратно отвести защёлку от корпуса.

Электрочайник не греет воду, индикатор лампочка включения горит

Если лампочка-индикатор исправна и указывает на то, что прибор включён, но при этом не происходит нагрев воды, то проблема кроется в плохом контакте клемм с выводами ТЭНа или обрыве спирали внутри него.

Восстановление контакта в накидных клеммах

Если нет новой клеммы, то можно применить использованную ранее. Перед применением клемму освобождают от запрессованных в ней проводов. Затем нужные провода вправляют в хвостик клеммы и обжимают плоскогубцами. Клемма готова к работе и её можно подключать к ТЭНу. Далее мелкой наждачной бумагой зачищают контакт на выходе ТЭНа и надевают на него клемму.

Если возникла ситуация, что контакт ТЭНа и клемма покрыта окислом, необходимо удалить с контакта чёрный налёт. Делается это с помощью шлифовальной бумаги. Для удаления налёта внутри клемму следует несколько раз надеть и снять на плоский контакт ТЭНа.

Восстановление приваренных контактов

Восстановить приваренные контакты можно по следующей схеме:

1. Плоские проводники подключить к электрической схеме чайника при помощи накидных клемм.
2. Обвить плоские проводники вокруг выводов ТЭНа.
3. Прижать плоские проводники с выводами металлическими планками с помощью винтов. При установке планок следует обратить внимание, чтобы детали не соприкасались с металлическим корпусом чайника.
4. Проверить работоспособность чайника, убедиться в исправности техники.

Электрочайник не греет воду индикатор, включения не горит

При возникновении такой проблемы необходимо удостовериться в работоспособности вилки и наличии напряжения в розетке. Также причинами нефункционирования прибора могут быть неисправности выключателя или биметаллической пластины. Перечисленные поломки, вполне возможно исправить самостоятельно, нужно только точно найти проблемное место.

Ремонт контактной группы электрочайника с подставкой

Первым признаком неполадки в контактной паре считается появление необходимости вращать чайник на подставке, прежде чем он начнёт функционировать. Чтобы это исправить, нужно очистить контакты от нагара. Сделать это можно с помощью наждачной бумаги.

Если проблема состоит в недостаточном прижиме контактов или окисления, то следует восстановить форму пластины и зачистить наждачной бумагой поверхность контактной площадки. Затем установить пластину на её рабочее место и проверить прилегание контакта. Оно должно быть по центру, но при этом не цепляясь за стенки подставки.

Проверка контакта между разъемом и точками подключения электрошнура.

Ремонт кнопки выключателя электрочайника

Поломка кнопки «Выключение-Включение» – не приговор всему электрочайнику. Обычно ремонт оказывается несложным и возможным для человека, не обладающего специальными знаниями. Чаще всего для починки достаточно подчистить контакты с помощью наждачной бумаги.

Ремонт выключателя электрочайника

Если кнопка не фиксируется и попросту выключается сразу после включения, то причиной поломки, скорее всего, является выпадение фиксирующего элемента. Для ремонта следует разобрать блок, найти выпавшую деталь и вернуть её на место. Чаще всего этого достаточно для дальнейшей эксплуатации прибора.

Правила эксплуатации

Купив электрический чайник, перед его первым использованием необходимо ознакомиться с инструкцией. Чтобы прибор работал долго и качественно, требуется соблюдать несложные правила эксплуатации:

• не включать прибор с малым количеством воды или её отсутствием;
• использование для электроприбора индивидуальной розетки;
• не накрывать чайник другими предметами и не ставить ничего сверху;
• не включать прибор при видимом повреждении вилки, розетки или сетевого провода;
• регулярный уход за бытовой техникой.

Заключение

Электрический чайник давно везде популярен, он прочно занял своё место на рынке бытовой техники. Да, устройство электрического чайника элементарно, но всё же стоит помнить, что ремонт следует проводить предельно аккуратно и соблюдая меры предосторожности.

Предыдущая

ЧайникиДорогой электрический чайник: топ 5 премиум моделей

Следующая

ЧайникиПрозрачный чайник из стекла для газовой плиты: как выбрать и правильно использовать

Ремонт электрических чайников Tea-rific — ElectroRecycle

Назад в блог

В холодные зимние дни нет ничего более утешительного, чем горячий напиток, который вам принесет электрический чайник. Когда у вас возникают проблемы с чайником, может возникнуть соблазн отправиться в магазин за заменой. Однако, прежде чем вы замените его и переработаете на одном из наших многочисленных складов по всей Британской Колумбии, мы рекомендуем вам сначала попробовать эти исправления для электрических чайников. Ремонт вашего чайника может быть проще, чем вы думаете, и это помогает планете!

При замене электрического чайника для изготовления нового требуются ценные природные ресурсы. Так что лучше для окружающей среды отремонтировать и повторно использовать чайник, который у вас уже есть! Фактически, когда вы повторно используете чайник вместо замены, вы избегаете производства 1 кг CO2 или эквивалентного количества 49 деревьев, поглощающих CO2 в течение одного дня. На первый взгляд может показаться, что это не так уж и много. Но представьте себе влияние каждой семьи в Британской Колумбии (более 2 000 000 семей), покупающей новый чайник каждый год, и это быстро растет!

Начальные проверки

Безопасность превыше всего! При устранении неполадок обратите особое внимание на то, подключен ли чайник к сети или нет. Всегда убедитесь, что он отключен от сети, когда вы работаете с внутренними частями . Также никогда полностью не погружайте электрический чайник в воду. Это может повредить нагревательный элемент и электрические компоненты.

Для начала стоит проверить несколько ключевых моментов, которые мы все иногда упускаем из виду:

• Чайник подключен к сети и работает ли розетка, к которой он подключен? Проблема может заключаться в перегоревшем предохранителе или сломанной вилке, а не в самом чайнике.
• Правильно ли закрыта крышка? Некоторые модели электрических чайников требуют, чтобы крышки были надежно закрыты, чтобы начался процесс нагрева.
• Чайник недолив или переполнен? Некоторые чайники имеют датчики, которые требуют определенного уровня воды для безопасности.
• Вы ознакомились с рекомендациями производителя по уходу за чайником и распространенными проблемами в Руководстве по эксплуатации? Если у вас нет печатной копии руководства, большинство из них можно найти в Интернете с помощью быстрого поиска в Google.
• Прежде чем разбирать какие-либо детали, проверьте гарантию на машину, чтобы не аннулировать ее (если она еще действительна).

Чайник все еще сломан? Вот 3 распространенные проблемы с электрическим чайником и способы их устранения!

В чайнике есть известковый налет, вода с неприятным привкусом или он включается, но не кипит?

Убедитесь, что ваш чайник чистый и кипятит вкусную воду, промыв его обычной ванночкой с уксусом для удаления накипи. Регулярная очистка уксусом предотвращает образование известкового налета. Известковый налет — это белый известковый налет, естественным образом встречающийся в питьевой воде и совершенно безопасный для питья. Тем не менее, это может сделать вкус вашего горячего напитка немного «неправильным». В зависимости от того, насколько жесткой является ваша местная вода, рекомендуется очищать чайник от накипи не менее 4 раз в год. Если вода в вашем городе имеет более высокую жесткость, вам следует чаще проводить очистку от накипи.

Регулярная чистка не только улучшает вкус, но и предотвращает проблемы с системой кипячения и отключения чайника. Электрические чайники имеют встроенные системы отключения для обеспечения безопасности, которые связаны с внутренним датчиком. Иногда известковый налет на верхней части датчиков может привести к отправке неправильных сигналов, что может привести к тому, что чайник не будет работать. Так что держите чайник в чистоте, чтобы избежать проблем с датчиками!

Как очистить электрический чайник от накипи:

1. Наполните чайник водой и дистиллированным белым уксусом в соотношении 1:1 или средством для удаления накипи, приобретенным в магазине
2. Вскипятите чайник со смесью в нем.
3. Выключите чайник и оставьте смесь на 20 или более минут. Используйте дополнительное количество уксуса на стойких отложениях остатков.

Вот краткий видеообзор этого процесса от The Spruce:

@thespruceofficial

Легко удалите пятна от жесткой воды с чайника, выполнив следующие действия. #TikTokTaughtMe #TikTokPartner #CleanTok #TheSpruce

♬ Peace – Official Sound Studio

Кнопка включения/выключения электрочайника не закреплена или сломана?

Иногда кнопка включения/выключения может работать неправильно (например, не закреплена, заедает или имеет видимые повреждения). Кнопка включения/выключения обычно представляет собой простой кусок пластика, который закрывает и соединяется с более сложными компонентами электрического переключателя. Впоследствии в некоторых случаях кнопку можно легко отремонтировать или заменить, используя только отвертку.

Если пуговица искривлена ​​или приоткрыта, возможно, пластиковую деталь нужно снова закрепить или защелкнуть на месте, где она соединяется с остальной частью чайника. Очистка области кнопки влажной тканью и небольшой щеткой (например, зубной щеткой) также может улучшить работу кнопки.

Чтобы проверить правильность крепления кнопки включения/выключения и узнать, как ее починить, посмотрите это видео:

Если сама пластиковая кнопка заметно сломана, вы можете найти замену онлайн. Посетите IFIXIT.com для получения пошаговых инструкций по замене кнопки включения/выключения.

Крышки кнопок включения/выключения электрочайника (также известные как крышка переключателя). Изображение предоставлено: Anniek Moll

Электрический чайник иногда работает

Если ваш чайник ненадежно включается и выключается, возможно, контакты переключателя чайника нуждаются в очистке. Что такое « контакты ’ выключателя? Контакт — это проводящая поверхность (обычно медная) разъемов и переключателей, по которой течет энергия, используемая для питания устройства. Со временем контакт может корродировать, вызывая блокировку цепи. Очистив контакты, вы можете удалить коррозию и обеспечить чистоту электрической цепи чайника.

Для очистки контактов переключателей чайника вам понадобятся всего две вещи: отвертка или небольшой шестигранный ключ и очиститель контактов (также известный как очиститель переключателей).

Вот как очистить контакты (в соответствии с рекомендациями аналитиков по бытовой технике)

1. Открутите винты на основании чайника или на боковой стороне чайника с той же стороны, что и кнопка включения/выключения.
2. Дополнительно – снимите крышку кнопки включения/выключения (аккуратно) для лучшего доступа к контактам.
3. Найдите центральный штифт/винт под кнопкой включения/выключения (см. желтый штифт на фото ниже). По обе стороны штыря будет 2 медных контакта (см. красные стрелки). Распылите на контакты средство для чистки переключателей, такое как изопропиловый спирт или специальное средство для чистки переключателей, купленное в магазине.

   Расположение контактов указано красными стрелками.

4. Соберите чайник.
5. Не подключая базу к розетке, несколько раз нажмите кнопку включения/выключения на чайнике. Это удалит с контактов ржавчину (окисление) или нежелательные вещества.
6. Подключите чайник к базе и включите его, чтобы проверить, устранена ли проблема.

На основании чайника и нагревательной платформе также имеются контакты, на которых могут образовываться отложения, влияющие на электрическое соединение. Однако для их очистки требуется более высокий уровень знаний по ремонту. Мы рекомендуем вам провести дополнительные исследования, прежде чем пытаться устранять неполадки и очищать эти контакты.

Нужна личная помощь для ремонта?

Уточните в местной ремонтной мастерской или о предстоящем открытии Ремонтного кафе в вашем районе. Ремонтные кафе — это общественные собрания, где посетители могут починить свои сломанные предметы домашнего обихода, бесплатно , с помощью экспертов-волонтеров по ремонту. В некоторых ремонтных кафе даже есть 3D-принтеры для печати небольших пластиковых деталей, которые нужно починить, например, кнопку включения/выключения!

Не подлежит ремонту? Утилизируйте это!

Наконец, несмотря на тщательный уход и ваши усилия по ремонту, если ваш электрический чайник перестанет работать навсегда, мы сможем его утилизировать! Мы принимаем на переработку многие виды кухонной техники с рабочими поверхностями в более чем 250 пунктах сбора по всей Британской Колумбии! Найдите ближайший к вам пункт бесплатной утилизации на нашей странице «Поиск коллекций».



Поделиться сообщением

Основная схема электроприбора с горячей водой шаблон taobao image_picture скачать бесплатно 400337299_lovepik.com

Применимые группы	Для личного пользования	Группа запуска	Микропредприятие	Среднее предприятие
Срок авторизации	Постоянный	Постоянный	Постоянный	Постоянный
Авторизация портрета		Постоянный	Постоянный	Постоянный
Авторизованное соглашение	Персональная авторизация	Авторизация предприятия	Авторизация предприятия	Авторизация предприятия
Онлайн-счет
Маркетинг в социальных сетях (Facebook, Twitter, Instagram и т. д.)	Личное Коммерческое использование (Ограничение 20 000 показов)
Маркетинг цифровых медиа (SMS, электронная почта, интернет-реклама, электронные книги и т. д.)	Личное Коммерческое использование (Ограничение 20 000 показов)
Интернет, мобильные устройства, дизайн страницы программного обеспечения Веб-дизайн и дизайн приложений, программное обеспечение и игровая оболочка, H5, электронная коммерция и продукты и т. д.	Личное Коммерческое использование (Ограничение 20 000 показов)
Физические печатные изделия Упаковка продукции, книги и журналы, газеты, открытки, плакаты, брошюры, купоны и т. д.	Личное Коммерческое использование (лимит печати 200 копий)	Ограничение 5000 Копий Печать	Ограничение 20000 Копий Печать	Не ограничено Копий Печать
Отчет о маркетинге продукции и бизнес-плане Предложение по сетевому дизайну, дизайну VI, маркетинговому планированию, PPT (без перепродажи) и т. д.	Личное Коммерческое использование
Маркетинг и показ наружной рекламы Наружные рекламные щиты, автобусная реклама, витрины, офисные здания, гостиницы, магазины, другие общественные места и т. д.	Личное Коммерческое использование (лимит печати 200 копий)
Массовые цифровые СМИ (CD, DVD, фильм, ТВ, видео и т. Похожие записи 31.08.2023 0 Микросхема 358: подробный обзор, применение и характеристики операционного усилителя 30.08.2023 0 Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка 29.08.2023 0 Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
