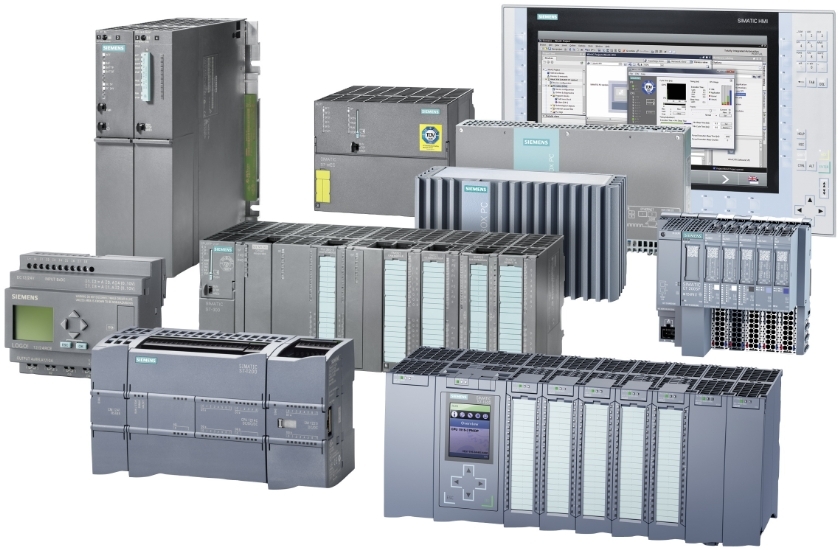

Plc siemens. Программируемые логические контроллеры Siemens SIMATIC S7-1200: обзор, характеристики, применение

Что представляют собой ПЛК Siemens S7-1200. Какие модели входят в линейку S7-1200. Каковы основные технические характеристики контроллеров S7-1200. Для решения каких задач автоматизации подходят S7-1200. Как расширить функциональность S7-1200.

Обзор программируемых логических контроллеров Siemens SIMATIC S7-1200

Программируемые логические контроллеры (ПЛК) Siemens SIMATIC S7-1200 представляют собой модульные системы управления, предназначенные для решения задач автоматизации начального и среднего уровня сложности. Основные особенности S7-1200:

• Компактная модульная конструкция
• Возможность работы в реальном времени
• Широкие коммуникационные возможности
• Поддержка распределенных систем управления
• Удобное программирование в среде STEP 7 Basic

ПЛК S7-1200 могут применяться как для построения автономных систем управления отдельными машинами и механизмами, так и в составе комплексных распределенных систем автоматизации производства.

Модельный ряд контроллеров S7-1200

В семейство S7-1200 входят следующие основные компоненты:

• Центральные процессоры (CPU) различной производительности
• Сигнальные модули (SM) ввода-вывода дискретных и аналоговых сигналов
• Коммуникационные модули (CM)
• Сигнальные платы (SB) для расширения ввода-вывода
• Блоки питания, коммутаторы и другие вспомогательные модули

Центральные процессоры S7-1200 выпускаются в нескольких модификациях, отличающихся производительностью, объемом памяти и набором встроенных интерфейсов:

• CPU 1211C — базовая модель начального уровня
• CPU 1212C — улучшенная модель среднего уровня
• CPU 1214C — высокопроизводительная модель
• CPU 1215C — топовая модель с расширенными коммуникационными возможностями

Технические характеристики контроллеров S7-1200

Рассмотрим основные технические характеристики ПЛК Siemens S7-1200 на примере CPU 1214C:

• Рабочая память: 100 кБайт
• Загружаемая память: до 4 МБайт
• Время выполнения битовых операций: 0,08 мкс
• Встроенные дискретные входы/выходы: 14 DI / 10 DO
• Встроенные аналоговые входы: 2 AI
• Максимальное количество модулей расширения: 8
• Встроенный интерфейс PROFINET
• Поддержка PtP соединений через RS232/RS485

Контроллеры S7-1200 обеспечивают высокую производительность и позволяют решать широкий спектр задач автоматизации.

Области применения контроллеров S7-1200

Благодаря своей универсальности, ПЛК Siemens S7-1200 находят применение во многих отраслях промышленности:

• Машиностроение и станкостроение
• Автомобильная промышленность
• Пищевая промышленность
• Упаковочное оборудование
• Текстильная промышленность
• Производство строительных материалов
• Системы водоснабжения и водоотведения
• Климатическое и вентиляционное оборудование

S7-1200 оптимально подходят для управления отдельными машинами, механизмами и технологическими линиями средней сложности.

Расширение функциональности контроллеров S7-1200

Базовые возможности CPU S7-1200 могут быть существенно расширены за счет подключения дополнительных модулей:

• Сигнальные модули SM — для увеличения количества каналов ввода-вывода
• Коммуникационные модули CM — для организации связи по различным интерфейсам
• Сигнальные платы SB — для добавления входов/выходов без увеличения размеров контроллера
• Технологические модули TM — для решения специализированных задач

Это позволяет гибко адаптировать контроллер под конкретные требования системы автоматизации.

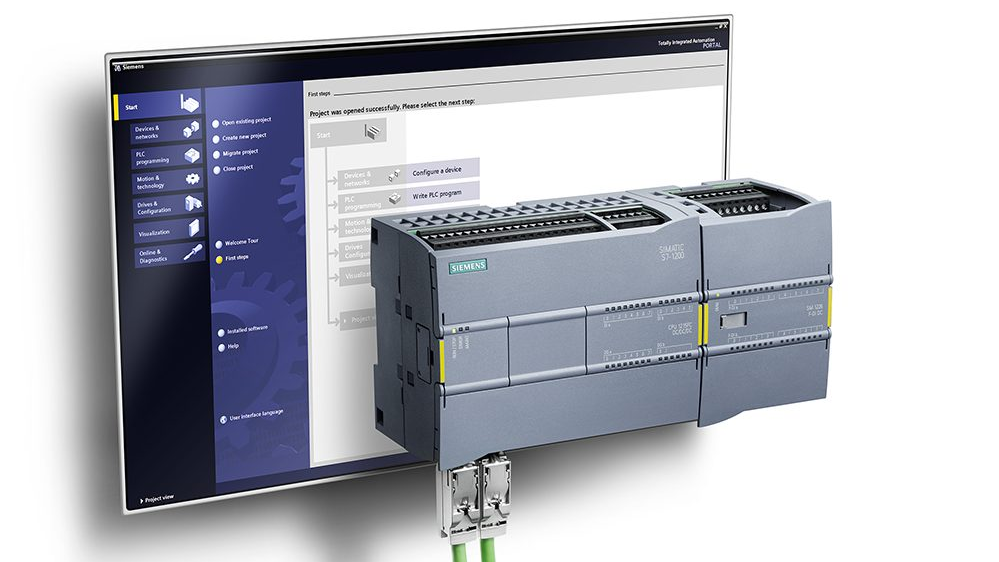

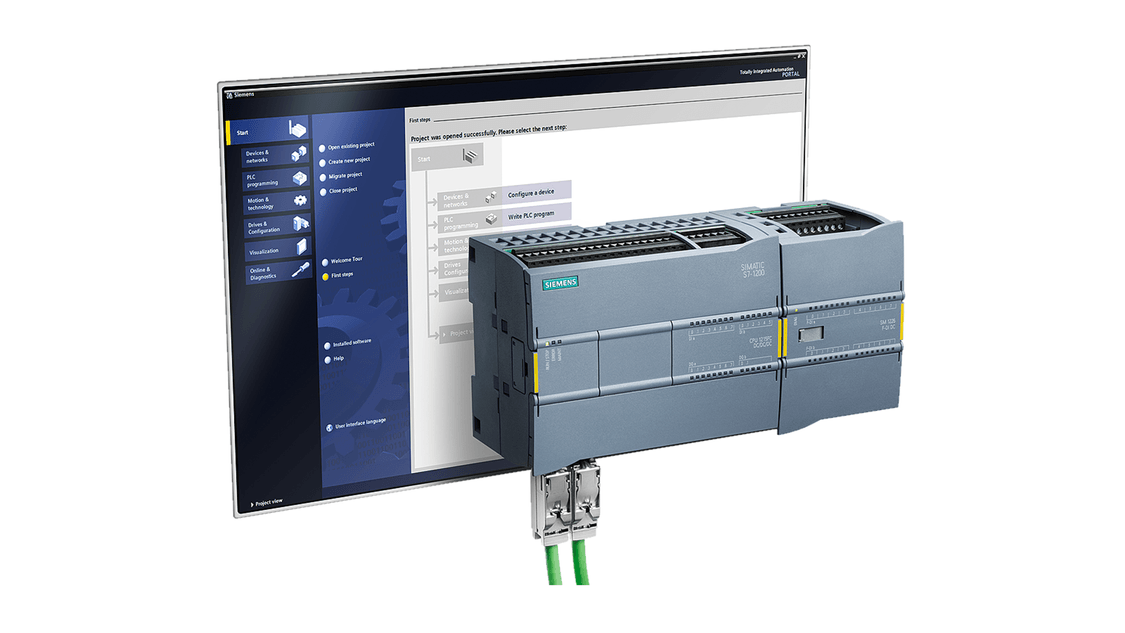

Программирование контроллеров S7-1200

Для программирования ПЛК S7-1200 используется среда разработки STEP 7 Basic, входящая в пакет TIA Portal. Основные возможности:

• Языки программирования LAD, FBD, SCL
• Обширные библиотеки готовых функций
• Удобные средства отладки и диагностики
• Интеграция с системами человеко-машинного интерфейса
• Поддержка удаленного доступа и web-визуализации

STEP 7 Basic позволяет эффективно создавать программы управления любой сложности для контроллеров S7-1200.

Коммуникационные возможности S7-1200

ПЛК S7-1200 обладают широкими коммуникационными возможностями:

• Встроенный интерфейс PROFINET/Industrial Ethernet
• Поддержка протоколов TCP/IP, ISO-on-TCP, Modbus TCP
• PtP соединения через RS232/RS485
• Подключение панелей оператора SIMATIC HMI
• Обмен данными с контроллерами S7-300/400/1500
• Интеграция в сети PROFIBUS через коммуникационные модули

Это позволяет легко интегрировать S7-1200 в существующие системы автоматизации и создавать распределенные системы управления.

Преимущества использования контроллеров S7-1200

Основные преимущества применения ПЛК Siemens S7-1200:

• Оптимальное соотношение цена/производительность
• Компактные размеры при широкой функциональности
• Модульная конструкция, возможность гибкого расширения
• Удобная среда разработки STEP 7 Basic
• Поддержка современных промышленных сетей
• Высокая надежность и отказоустойчивость
• Наличие специализированных исполнений (SIPLUS)

Контроллеры S7-1200 позволяют создавать эффективные и экономичные системы автоматизации для широкого круга применений.

Программируемые логические контроллеры Siemens Simatic S7-1200

Программируемые логические контроллеры(ПЛК) Siemens Simatic S7-1200 модульной конструкции с возможностью работы в реальном времени предназначены для решения самых разных задач автоматизации малого уровня при построении относительно простых узлов локальной автоматики или при создании комплексных распределенных систем автоматизации с интенсивным коммуникационным обменом данными по сетям Industrial Ethernet/PROFINET, а также с помощью PtP(Poin-to-Point) соединений

Основные характеристики и конструктивные особенности контроллеров Simatic S7-1200:

— компактные пластиковые корпуса со степенью защиты IP20
— монтаж на DIN-рейку или на плату винтами
— на 35% меньший занимаемый объем при одинаковых конфигурациях по сравнению с контроллерами S7-200
— разработка и редактирование программ на языках LAD и FBD
— обслуживание от 10 до 264 дискретных и от 2 до 51 аналоговых каналов ввода/вывода
— высокое быстродействие контроллеров S7-1200: одна логическая операция за 0,1 мкс
— энергонезависимая паять ёмкостью до 2 кБайт, встроенная загружаемая паять до 2 МБайт и расширяемая картой памяти ёмкостью до 24 МБайт

В семейство контроллеров Simatic S7-1200 входят модули центральных процессоров CPU, сигнальные модули ввода/вывода дискретных и аналоговых сигналов SM и сигнальные платы SB, коммуникационные модули CM и дополнительные компоненты: модуль блока питания PM, коммутатор Industrial Ethernet CSM, карты памяти SIMATIC Memory Card емкостью 2 или 24 Мбайт, программное обеспечение(ПО) STEP 7 Basic, соединительные кабели и принадлежности

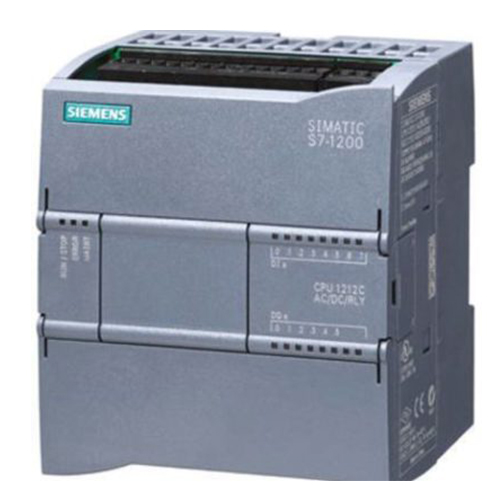

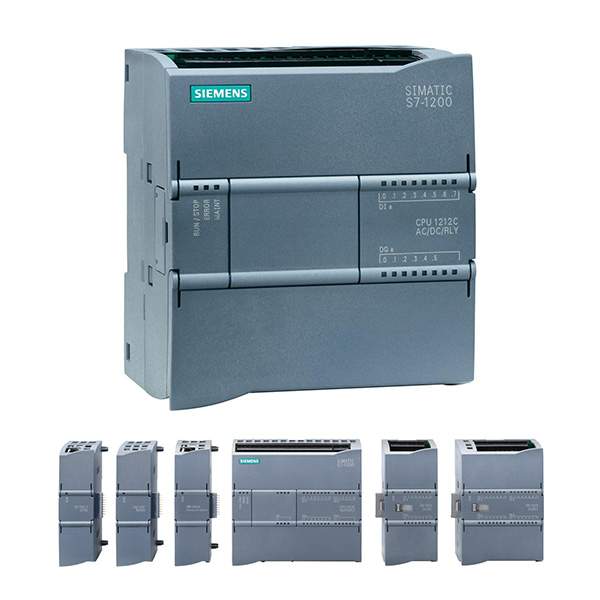

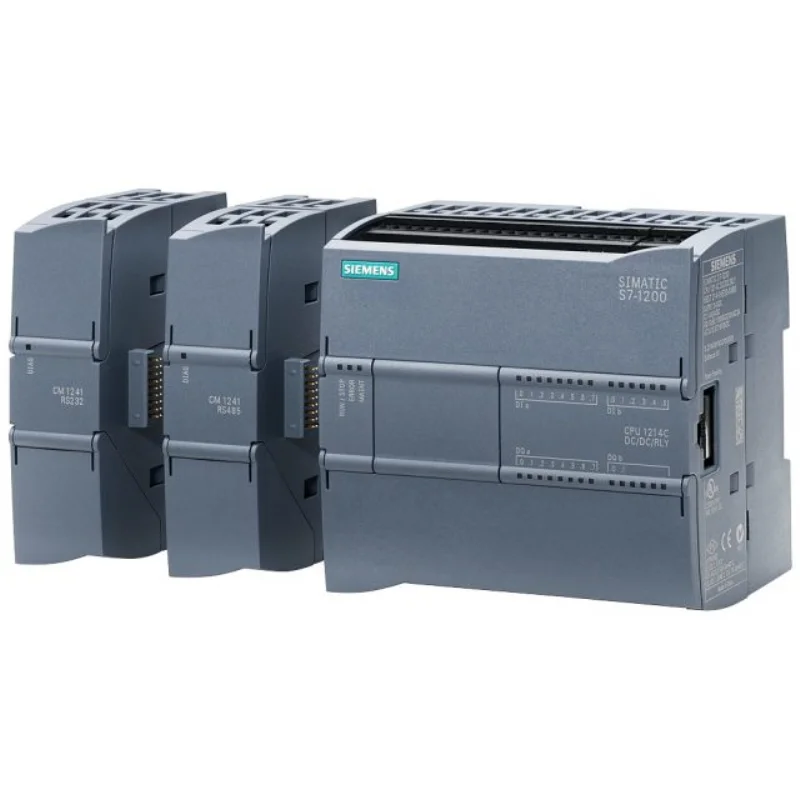

Центральные процессоры Siemens SIMATIC S7-1200 CPU1211C, CPU1212C, CPU1214C в исполнениях по напряжению 24 В DC или 115. ..240 В AC и 3-х типоразмеров на 8/4 или 10/6, 16/10 дискретных входов/выходов(два входа из которых аналоговые), для построения компактных локальных(автономных) или распределенных систем автоматического управления высокой производительности.

Основные характеристики и особенности центральных процессоров CPU 1211C/1212C/1214C

— Три типа по числу входов/выходов центральных процессоров CPU 1200, выпускающиеся в трех модификациях каждый:

— питание 24 В DC, входное напряжение дискретных входов 24 В DC, дискретные выходы с транзисторными ключами
— питание 24 В DC, входное напряжение дискретных входов 24 В DC, дискретные выходы с замыкающимися контактами реле
— питание 120…230 В AC, входное напряжение дискретных входов 24 В DC, дискретные выходы с замыкающимися контактами реле

— Встроенный интерфейс PROFINET (с поддержкой протокола TCP/IP) для обмена данными с системой проектирования, приборами и системами Человеко-машинного Интерфейса или другими программируемыми контроллерами
— Расширение дополнительными коммуникационными интерфейсами RS485 или RS232
— Большой набор встроенных функций: скоростной счет, измерение длительности периода или частоты, управление и регулирование перемещением

— Отсек для установки карты памяти Memory Card
— Интерфейсы расширения сигнальными модулями SM, коммуникационными модулям CM
— Компактный пластиковый корпус для монтажа на DIN-рейку 35 мм
— Два встроенных аналоговых входа 0. ..10 В и набор встроенных дискретных входов/выходов(релейные, транзисторные)
— Отсек для установки сигнальной платы SB, дискретной или аналоговой, для увеличения количества каналов ввода-вывода без изменения установочных размеров процессора
— Встроенные аппаратные часы реального времени с защитой от перебоев в питании
— Встроенный блок питания 24 В DC для питания датчиков
— Встроенный ПИД-регулятор с функциями автоматической настройки
— Входы прерываний: для получения минимального времени реакции на нарастающие или спадающие фронты входных дискретных сигналов
— Съемные терминальные блоки для подключения внешних цепей и цепей питания
— Светодиоды индикации: режимов работы RUN/STOP, наличия ошибок в работе контроллера ERROR, наличия запроса на обслуживание MAINT, наличия подключения к сети LINK, наличия обмена данными по коммуникационным интерфейсам Rx/Tx, состояния входов/выходов

Центральный процессор Siemens SIMATIC CPU1211C
— Рабочая память 25 кБайт, загружаемая память объемом до 1 Мбайтна, расширяемая картой памяти Memory Card емкостью до 24 МБайт
— Напряжение питания: 24 В DC, 120. ..230 В AC
— Конфигурации входов/выходов: 2 аналоговых входа + 6 дискретных входов(24 В DC) + 4 дискретных выхода с замыкающимися контактами реле или с транзисторными ключами( 2AI + 6DI + 4DO релейных или транзисторных)
— Конфигурация расширения: 3 коммуникационных модуля + сигнальная плата SB(3xCM + 1xSB)

— Функции: скоростной счет/измерение частоты — 3×100 кГц, импульсные выходы — 2×100 кГц

Центральный процессор Siemens SIMATIC CPU1212C
— Рабочая память 25 кБайт, загружаемая память объемом до 1 Мбайтна, расширяемая картой памяти Memory Card емкостью до 24 МБайт
— Напряжение питания: 24 В DC, 120…230 В AC
— Конфигурации входов/выходов: 2 аналоговых входа + 8 дискретных входов(24 В DC) + 6 дискретных выходов с замыкающимися контактами реле или с транзисторными ключами( 2AI + 8DI + 6DO релейных или транзисторных)
— Конфигурация расширения: 3 коммуникационных модуля + сигнальная плата SB + 2 сигнальных модуля SM(3xCM + 1xSB + 2xSM)
— Функции: скоростной счет/измерение частоты — 4×100 кГц, импульсные выходы — 2×100 кГц

Центральный процессор Siemens SIMATIC CPU1214C
— Рабочая память 50 кБайт, загружаемая память объемом до 2 Мбайтна, расширяемая картой памяти Memory Card емкостью до 24 МБайт
— Напряжение питания: 24 В DC, 120. ..230 В AC
— Конфигурации входов/выходов: 2 аналоговых входа + 14 дискретных входов(24 В DC) + 10 дискретных выходов с замыкающимися контактами реле или с транзисторными ключами( 2AI + 14DI + 10DO релейных или транзисторных)
— Конфигурация расширения: 3 коммуникационных модуля + сигнальная плата SB + 8 сигнальных модулей SM(3xCM + 1xSB + 8xSM)
— Функции: скоростной счет/измерение частоты — 3×100 кГц + 3×30 кГц, импульсные выходы — 2×100 кГц

Центральный процессор Siemens SIMATIC CPU1215C
— Рабочая память 100 кБайт, загружаемая память объемом до 4 Мбайтна, расширяемая картой памяти Memory Card емкостью до 24 МБайт
— Напряжение питания: 24 В DC, 120…230 В AC
— Конфигурации входов/выходов: 2 аналоговых входа + 14 дискретных входов(24 В DC) + 2 аналоговых выхода 0…20мА + 10 дискретных выходов с замыкающимися контактами реле или с транзисторными ключами( 2AI(0-10В) + 14DI + 2AO(0-20мА) + 10DO релейных или транзисторных)
— Конфигурация расширения: 3 коммуникационных модуля + сигнальная плата SB + 8 сигнальных модулей SM(3xCM + 1xSB + 8xSM)
— Функции: скоростной счет/измерение частоты — 3×100 кГц + 3×30 кГц, импульсные выходы — 2×100 кГц

Модули ввода-вывода дискретных сигналов Siemens SIMANTIC S7-1200 SM1221, SM1222, SM1223 для подключения к центральным процессорам CPU1200 и увеличения обслуживаемого ими числа дискретных входов/выходов(макс. до 64 единиц).

Основные характеристики и особенности модулей расширения дискретных входов выходов SIMATIC SM1221, SM1222, SM1223

— Назначение: преобразование входных дискретных сигналов контроллера в его внутренние логические сигналы для модулей ввода и обратное преобразование для модулей вывода
— Модули ввода дискретных сигналов SM 1221: 8/16 входов 24 В DC в группах 2×4 и 4×4 соответственно
— Модули вывода дискретных сигналов SM 1222: 8(1×8 группа)/16(1×16 группа) транзисторных выходов, 8(1×3 + 1×5 групп)/16(4×4 групп) релейных выходов(«сухой контакт»)
— Модули ввода-вывода дискретных сигналов SM 1223:

— дискретные входы: 8(2×4 групп)/16(2×8 групп) напряжением 24 В DC
— дискретные выходы: 4(1×8 группа)/16(1×16 группа) транзисторные, 8(1×3 + 1×5 групп)/16(4×4 групп) релейные(«сухой контакт»)

— Компактный пластиковый корпус с установкой на DIN-рейку 35мм или креплением на плоскую поверхность винтами
— Подключение к соседним модулям с помощью выдвижного, вмонтированного в каждый модуль соединителя
— Подключение внешних цепей через съемные терминальный блоки с винтовыми зажимами — что позволяет производить замену модулей без демонтажа их внешних цепей
— Защитные изолирующие крышки, закрывающие терминальные блоки
— Светодиодные индикаторы состояния внешних цепей на лицевой панели модуля

Характеристики дискретных входов/выходов модулей расширения Siemens SIMATIC SM 1221/1222/1223

— Входы: напряжение 24 В DC с входным током 4 мА, гальваническое разделение групп входов
— Транзисторные выходы: напряжение 24 В DC, суммарный ток одной группы выходов не более 4А(группа из 8 выходов), ограничение коммутационных перенапряжений до уровня ±48 В, внешняя защита от КЗ в цепи нагрузки
— Релейные выходы: замыкающий контакт реле, напряжение 5. ..30 В DC или 5…250 В AC с суммарным током одной группы не более 10А(модуль 8 входов)/8А(модуль 16 входов), ограничение коммутационных перенапряжений и защита от КЗ обеспечивается внешними цепями

Модули ввода-вывода аналоговых сигналов Siemens SIMANTIC S7-1200 SM1231, SM1232, SM1234 для подключения к центральным процессорам CPU1200 и увеличения обслуживаемого ими числа аналоговых входов/выходов(макс. до 4/2 входов/выходов).

Основные характеристики и особенности модулей расширения аналоговых входов выходов SIMATIC SM1231, SM1232, SM1234

— Назначение SM1231/SM1234: аналого-цифровое преобразование(АЦП) входных аналоговых сигналов контроллера S7-1200 и формирование цифрового представления измеренных величин
— Назначение SM1232/SM1234: выполнение цифро-аналогового преобразования(ЦАП) внутренних цифровых величин контроллера и формирование его выходных аналоговых сигналов
— Модули ввода аналоговый сигналов EM 231: 4 входа, для измерения унифицированных величин напряжения или силы тока
— Модули вывода аналоговых сигналов SM 1232: 2 выхода, +10. ..-10 В или 0…20 мА
— Модули ввода-вывода аналоговых сигналов SM 1234: 4 входа, 2 выхода 10…+10 В или 0…20 мА
— Компактный пластиковый корпус с установкой на DIN-рейку 35мм или креплением на плоскую поверхность винтами
— Подключение к соседним модулям с помощью выдвижного, вмонтированного в каждый модуль соединителя
— Подключение внешних цепей через съемные терминальный блоки с винтовыми зажимами — что позволяет производить замену модулей без демонтажа их внешних цепей
— Защитные изолирующие крышки, закрывающие терминальные блоки
— DIP-переключатель выбора пределов измерений и потенциометры настройки параметров модуля под нижней изолирующей крышкой
— Светодиодные индикаторы состояния внешних цепей на лицевой панели модуля

Характеристики аналоговых входов/выходов модулей расширения Siemens SIMATIC SM 1231, SM 1232, SM234

— Аналоговые входы: сигналы напряжения/сопротивление ±10 В, ±5 В, ±2.5 В/ 9 МОм, сигналы силы тока/сопротивление 0. ..20мА/250 МОм, разрешающая способность 12 бит + знаковый разряд
— Аналоговые выходы: параметры выходных сигналов -10…+10 В/0…20 мА(DIP-переключатель), разрешение 13 бит для токовых сигналов и 14 бит для сигналов по напряжению, сопротивление нагрузки не более 600 Ом для токовых и 1 кОм по напряжению

Сигнальные платы расширения входов-выходов Siemens SIMATIC дискретных сигналов SB 1221/1222/1223 и аналоговых сигналов SB 1231/1232 для установки в специальный отсек корпуса центральных процессоров CPU1200 программируемых логических контроллеров S7-1200.

Плата ввода дискретных сигналов Siemens SIMATIC S7-1200 SB 1221
— Расширение системы ввода-вывода центрального процессора дополнительными каналами ввода дискретных сигналов без увеличения его установочных размеров
— 4 дискретных входа для ввода потенциальных или импульсных сигналов
— Входное напряжение 5/24 В DC
— Программная настройка каждого канала на режим фиксации нарастающего и/или спадающего фронта входного импульсного сигнала с формированием или без формирования прерывания или на режим ввода импульсных сигналов, следующих с частотой до 200 кГц
— Установка в специальный отсек на лицевой панели центрального процессора S7-1200 любого типа

Плата вывода дискретных сигналов Siemens SIMATIC S7-1200 SB 1222
— Расширение системы ввода-вывода центрального процессора дополнительными каналами вывода дискретных сигналов без увеличения его установочных размеров
— 4 дискретных выхода для вывода на основе транзисторных ключей
— Выходы могут работать в импульсном режиме с частотой следования импульсов до 200 кГц
— Выходное напряжение 5/24 В DC
— Установка в специальный отсек на лицевой панели центрального процессора S7-1200 любого типа

Плата ввода-вывода дискретных сигналов Siemens SIMATIC S7-1200 SB 1223
— Расширение системы ввода-вывода контроллера дополнительными каналами дискретных входов/выходов без увеличения установочных размеров центрального процессора
— 2 дискретных входа потенциальных или импульсных сигналов, следующих с частотой до 30 кГц
— 2 дискретных выхода на основе транзисторных ключей с частотой следования импульсов до 20 кГц и обеспечением защиты от КЗ в цепи нагрузки
— Установка с специальный отсек центральных процессоров CPU1200 любого типа
— Светодиоды индикации состояния дискретных входов/выходов
— Настраиваемое время фильтрации входных сигналов
— Съемный терминальный блок с винтовыми зажимами для подключения внешних цепей

Плата ввода аналоговых сигналов Siemens SIMATIC S7-1200 SB 1231
— Расширение системы ввода-вывода контроллера дополнительным каналом ввода аналоговых сигналов без увеличения установочных размеров центрального процессора
— Входной сигнал: по напряжению ±10В, ±2. 5В, ±5В, по току 0…20мА
— Программная настройка с возможностью выбора:

— частоты подавления помех/времени интегрирования
— вида и диапазона изменения входного сигнала
— степени сглаживания входного сигнала

— Установка в специальный отсек на фронтальной панели центрального процессора S7-1200 любого типа версии V2.0 и выше

Плата ввода аналоговых сигналов Siemens SIMATIC S7-1200 SB 1231 RTD
— Расширение системы ввода-вывода центрального процессора S7-1200 одним каналом измерения температуры
— 1 аналоговый вход для подключения термопар типов J, K, T, E, R, S, N, C, TXK/XK(L)
— Подключения внешних цепей через съемный терминальный блок с позолоченными контактами под винт
— Установка в центральные процессоры S7-1200 от V2.0 и выше

Плата ввода аналоговых сигналов Siemens SIMATIC S7-1200 SB 1231 TC
— Расширение системы ввода-вывода центрального процессора S7-1200 одним каналом измерения температуры
— 1 аналоговый вход для подключения по 2-, 3- и 4-проводным схемам термометров сопротивлений(термосопротивлений) или сопротивлений Cu10, Cu50, Cu100, Ni100, Ni 120, Ni200, Ni500, Ni1000, Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, LG-Ni1000
— Подключения внешних цепей через съемный терминальный блок с позолоченными контактами под винт
— Установка в центральные процессоры S7-1200 от V2. 0 и выше

Плата вывода аналоговых сигналов Siemens SIMATIC S7-1200 SB 1232
— Расширение системы ввода-вывода контроллера дополнительным каналом вывода аналоговых сигналов без увеличения установочных размеров центрального процессора
— Один аналоговый выход по напряжению ±10В с разрешением 12 бит либо токовый 0…20мА с разрешением 11 бит
Функции мониторинга

— выхода сигнала за допустимые пределы
— коротких замыканий на землю(для сигналов напряжения)
— обрыва внешних цепей (для сигналов силы тока)

— Установка с специальный отсек центральных процессоров CPU1200 любого типа
— Съемный терминальный блок с винтовыми зажимами для подключения внешних цепей

Коммуникационные модули Siemens SIMATIC — модуль CM1241 для скоростных PtP-соединений и 4-канальный неуправляемый коммутатор CM1277 для построения сетевых структур различной топологии — для подключения к центральным процессорам CPU1200 и повышения гибкости применения программируемых логический контроллеров S7-1200.

Коммуникационные модули Siemens SIMATIC S7-100 CM 1241
— Назначение: поддержка скоростного высокопроизводительного обмена данными через PtP-соединения(точка-к-точке) с системами автоматизации SIMATIC S7, а также других производителей, с принтерами, системами управления роботами, модемами, сканерами, считывателями кодов и т.д.
— Напряжение питания 24 В DC
— Скоростной высокопроизводительный обмен данными через PtP-соединения
— Поддерживаемые протоколы: ASCII, USS, MODBUS RTU
— Возможность загрузки дополнительных протоколов
— Простая настройка параметров и конфигурация в среде STEP 7 Basic
— Модификации со встроенными интерфейсами RS 232 или RS 485 с 9-полюсным штекером соединителя D-типа
— Длина кабеля до 1000 м для RS485 и до 10 м для RS232
— Компактный пластиковый корпус шириной 30 мм в формате модулей S7-1200
— Монтаж на DIN-рейку 35 мм или плоскую поверхность, справа от центрального процессора
— Светодиодная индикация режимов работы: «Send»(Передача), «Receive»(Прием), «Error»(Ошибка)

Коммутатор Siemens SIMATIC S7-1200 CSM 1277
— Неуправляемый 4-канальный коммутатор Industrial Ethernet для построения сетевых структур линейной, древовидной, звездообразной топологий
— Скорость передачи данных 10/100 Мбит/с
— Подключение к S7-1200 до 3-х дополнительных сетевых узлов
— Рентабельное решение для построения небольших локальных сетей
— 4 гнезда RJ45 промышленного исполнения
— Встроенная светодиодная индикация
— Автоматическая кроссировка подключаемых кабелей
— Корпус в формате модулей S7-1200, монтаж на DIN-рейку 35 мм в крайних левой или правой позициях по отношению к другим модулям контроллера(т. к. не имеет интерфейса для подключения к внутренней шине контроллера)
— Съемный 3-полюсный терминальный блок с зажимами по винт для подключения цепей питания 24 В DC

Дополнительные модули, принадлежности, опции и аксессуары к программируемым логическим контроллерам Siemens SIMATIC S7-1200 для расширения возможностей их применений, упрощения ввода в эксплуатацию, параметрирования и обслуживания.

Стабилизированный блок питания Siemens PM 1207
— Входное напряжение 120/230 В AC с автоматической настройкой на уровень входного напряжения
— Выходное напряжение 24 В DC
— Номинальный ток нагрузки 2,5 А
— Защита от коротких замыканий в цепи нагрузки с автоматическим рестартом
— Параллельное включение не более 2-х блоков питания
— Компактный пластиковый корпус формата модулей S7-1200, со степенью защиты IP20
— Исполнение SIPLUS с защитным покрытием печатных плат и электронных компонентов

Имитаторы входных сигналов Siemens SIMATIC S7-1200 SIM 1274
— Назначение: имитация входных сигналов в процессе отладки программы приложения
— Модификации с 8 или 14 встроенными переключателями
— Удобное подключение к терминальному блоку входных дискретных сигналов центрального процессора
— Напряжение питания 24 В DC

Панели SIMATIC базовой линии
— Серия панелей операторов с диагоналями дисплеев от 3. 8″ до 15″ для решения задач оперативного управления и мониторинга на уровне производственных машин и установок
— Использование точечной графики для повышения наглядности отображения процесса
— Интуитивно понятный интерфейс, использование сенсорной и обычной клавиатуры
— Поддержка всех базовых функций человеко-машинного интерфейса: регистрация аварийных сигналов, управление рецептурами, векторная графика, переключаемые языки сообщений и т.д.
— Удобное подключение к программируемым контроллерам через встроенный интерфейс Ethernet, в некоторых версиях через встроенный интерфейс RS485/422
— Гибкое решение задач оперативного управления и мониторинга, поддерживаемое функциональными возможностями программного обеспечения WinCC flexible

Программное обеспечение Siemens SIMATIC S7-1200 — пакет программ STEP 7 Basic
— Конфигурирование и настройка параметров аппаратуры
— Конфигурирование систем промышленной связи
— Программирование на языках LAD (Ladder Diagram) и FBD (Function Block Diagram)
— Конфигурирование системы визуализации
— Тестирование, выполнение пуско-наладочных работ и обслуживание

Siemens Simatic S7-1200 — PLC-City

Siemens Simatic S7-1200 — PLC-City — PLC-City

Подкатегории

Дисплей:

Сортировать по —Цена, по возрастаниюЦена, по убываниюПо названию товара, от А до ЯПо названию товара, от Я до АПо наличиюАртикул, по возрастаниюАртикул, по убыванию

198 products

3RK7271-1AA30-0AA0

Siemens

3RK7271-1AA30-0AA0 Siemens S7-1200, DCM 1271, DATA DECOUPLING MODULE, FOR AS-I MASTER CM 1243-2 IN

Simatic S7-1200, DCM 1271, DATA DECOUPLING MODULE, ДЛЯ AS-I MASTER CM 1243-2 IN: DC 24 V / 30 V OUT: 1 X AS-I, 4 A INTEGR. OVERLOAD PROTECTION, INTEGR. EARTH…

NFS — новый в заводской упаковке

Спросить

6AV6651-7DA01-3AA4

Siemens

6AV6 651-7DA01-3AA4 Siemens S7-1200+KTP700 BASIC STARTERKIT

СТАРТОВЫЙ КОМПЛЕКТ S7-1200+KTP700 Basic, СОСТОЯЩИЙ ИЗ: CPU 1212C AC/DC/RLY, HMI KTP700 Basic, СИМУЛЯТОР ВХОДОВ, CD С ПО STEP7 Basic, CD С РУКОВОДСТВАМИ,…

NFS — новый в заводской упаковке

Спросить

6AV6651-7HA01-3AA4

Siemens

6AV6 651-7HA01-3AA4 Siemens S7-1200+KP300 BASIC STARTERKIT

СТАРТОВЫЙ КОМПЛЕКТ S7-1200+KP300 Basic, СОСТОЯЩИЙ ИЗ: CPU 1212C AC/DC/RLY, HMI KP300 Basic Mono PN, СИМУЛЯТОР ВХОДОВ, CD С ПО STEP7 Basic, CD С…

NFS — новый в заводской упаковке

Спросить

6AV6651-7KA01-3AA4

Siemens

6AV6 651-7KA01-3AA4 Siemens S7-1200+KTP400 BASIC STARTERKIT

СТАРТОВЫЙ ПАКЕТ S7-1200+KTP400 Basic, ВКЛ. В СЕБЯ: CPU 1212C AC/DC/RLY, HMI KTP400 Basic Color PN, СИМУЛЯТОР ВХОДОВ, CD С ПО STEP7 Basic, CD С ДОКУМЕНТАЦИЕЙ,…

NFS — новый в заводской упаковке

Спросить

6AV6651-7KA02-3AA4

Siemens

6AV6651-7KA02-3AA4 Siemens

S7-1200+KTP400 Basic starter kit Consisting of: CPU 1212C AC/DC/relay, HMI KTP400 Basic, input simulator, STEP 7 Basic, manual CD SIMATIC OPC UA S7-1200…

NFS — новый в заводской упаковке

Спросить

6EP1332-1SH71

Siemens

6EP1332-1SH71 Siemens S7-1200 POWER MODULE PM1207 STABILIZED POWER SUPPLY

Simatic S7-1200, БЛОК ПИТАНИЯ PM1207, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В, ВЫХОД: =24 В/2,5 A

NFS — новый в заводской упаковке

53 На складе

6ES7211-1AE40-0XB0

Siemens

6ES7 211-1AE40-0XB0 Siemens S7-1200, CPU 1211C, COMPACT CPU, DC/DC/DC, ONBOARD I/O

Simatic S7-1200, КОМПАКТНОЕ ЦПУ CPU 1211C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 6 DI =24 В, 4 DO =24 В, 2 AI =0 — 10 В, БЛОК ПИТАНИЯ: =20. 4 — 28.8 В, ПАМЯТЬ…

NFS — новый в заводской упаковке

131 На складе

6ES7211-1AE40-0XB0

Siemens

6ES7 211-1AE40-0XB0 Siemens S7-1200, CPU 1211C, COMPACT CPU, DC/DC/DC, ONBOARD I/O

Simatic S7-1200, КОМПАКТНОЕ ЦПУ CPU 1211C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 6 DI =24 В, 4 DO =24 В, 2 AI =0 — 10 В, БЛОК ПИТАНИЯ: =20.4 — 28.8 В, ПАМЯТЬ…

NFO — Новый в коробке открыта фабрика

Спросить

6ES7211-1BE40-0XB0

Siemens

6ES7 211-1BE40-0XB0 Siemens S7-1200, CPU 1211C, COMPACT CPU, AC/DC/RELAY, ONBOARD I/O

Simatic S7-1200, КОМПАКТНОЕ ЦПУ CPU 1211C AC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 6 DI =24 В, 4 DO РЕЛЕ 2 A, 2 AI =0 — 10 В, БЛОК ПИТАНИЯ: ~85 — 264 В ПРИ 47 -…

NFS — новый в заводской упаковке

19 На складе

6ES7211-1HE40-0XB0

Siemens

6ES7 211-1HE40-0XB0 Siemens S7-1200, CPU 1211C, COMPACT CPU, DC/DC/RELAY, ONBOARD I/O

Simatic S7-1200, КОМПАКТНОЕ ЦПУ CPU 1211C DC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 6 DI =24 В, 4 DO РЕЛЕ 2 A, 2 AI =0 — 10 В, БЛОК ПИТАНИЯ: =20. 4 — 28.8 В, ПАМЯТЬ…

NFS — новый в заводской упаковке

14 На складе

6ES7212-1AE40-0XB0

Siemens

6ES7 212-1AE40-0XB0 Siemens S7-1200, CPU 1212C, COMPACT CPU, DC/DC/DC, ONBOARD I/O

Simatic S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 8 DI =24 В, 6 DO =24 В, 2 AI =0 — 10 В, БЛОК ПИТАНИЯ: =20.4 — 28.8 В, ПАМЯТЬ…

NFS — новый в заводской упаковке

466 На складе

6ES7212-1AF40-0XB0

Siemens

6ES7212-1AF40-0XB0 Siemens

SIMATIC S7-1200F, ЦПУ 1212 FC, компактное ЦПУ, DC/DC/DC, встроенные входы/выходы: 8 DI =24 В, 6 DO =24 В, 2 AI =0 — 10 В, питание: =20,4 — 28,8 В, память…

NFS — новый в заводской упаковке

14 На складе

6ES7212-1BE34-4YB0

Siemens

6ES7212-1BE34-4YB0 Siemens

SIMATIC S7-1200, starter kit Consisting of: CPU 1212C AC/DC/relay, input simulator, STEP 7 Basic, manual CD, SIMATIC OPC UA S7-1200 Basic Runtime license. ..

NFS — новый в заводской упаковке

Спросить

6ES7212-1BE40-0XB0

Siemens

6ES7 212-1BE40-0XB0 Siemens S7-1200, CPU 1212C, COMPACT CPU, AC/DC/RLY, ONBOARD I/O

Simatic S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C AC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 8 DI =24 В, 6 DO РЕЛЕ 2 A, 2 AI =0 — 10 В, БЛОК ПИТАНИЯ: ~85 — 264 В ПРИ 47 -…

NFS — новый в заводской упаковке

86 На складе

6ES7212-1BE40-0XB0

Siemens

6ES7 212-1BE40-0XB0 Siemens S7-1200, CPU 1212C, COMPACT CPU, AC/DC/RLY, ONBOARD I/O

Simatic S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C AC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 8 DI =24 В, 6 DO РЕЛЕ 2 A, 2 AI =0 — 10 В, БЛОК ПИТАНИЯ: ~85 — 264 В ПРИ 47 -…

NSO — Новый в коробке открыта фабрика

Спросить

6ES7212-1HE40-0XB0

Siemens

6ES7 212-1HE40-0XB0 Siemens S7-1200, CPU 1212C, COMPACT CPU, DC/DC/RLY, ONBOARD I/O

Simatic S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C DC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 8 DI =24 В, 6 DO РЕЛЕ 2 A, 2 AI =0 — 10 В, БЛОК ПИТАНИЯ: =20. 4 — 28.8 В, ПАМЯТЬ…

NFS — новый в заводской упаковке

30 На складе

6ES7212-1HF40-0XB0

Siemens

6ES7212-1HF40-0XB0 Siemens

SIMATIC S7-1200F, ЦПУ 1212 FC, компактное ЦПУ, DC/DC/RLY, встроенные входы/выходы: 8 DI =24 В, 6 DO реле 2A, 2 AI =0 — 10 В, питание: =20,4 — 28,8 В, память…

NFS — новый в заводской упаковке

1 На складе

6ES7212-1HF41-4YB1

Siemens

6ES7212-1HF41-4YB1 Siemens

SIMATIC S7-1200, стартовый набор Failsafe Starter-Kit, в составе: CPU 1212 FC DC/DC/Relay, SM 1226 F-DI 16x 24V DC, SM 1226 F-DQ 4x 24V DC, симулятор входов,…

NFS — новый в заводской упаковке

Спросить

6ES7212-1HF42-4YB1

Siemens

6ES7212-1HF42-4YB1 Siemens

SIMATIC S7-1200, стартовый набор Failsafe Starter-Kit, в составе: CPU 1214 FC DC/DC/Relay, SM 1226 F-DI 16x 24V DC, SM 1226 F-DQ 4x 24V DC, симулятор входов,. ..

NFS — новый в заводской упаковке

Спросить

Показано 1 — 20 из 1 предметов

Отзывы

Siemens plc s7 1200 от компании Олниса

плк контроллеры

Заказать Siemens plc s7 1200

Перейти в каталог Siemens

Купить Siemens plc s7 1200 в компании Олниса можно оптом или в розницу. Доставим Siemens plc s7 1200 в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

PLC S7 1200 – это логический контроллер, который стал эталонным образцом серии 200. Данное устройство — практически идеальный инструмент для автоматизации малых и средних сложностей. Их используют в разных сферах промышленности:

• упаковке;
• машиностроении;
• строительстве;
• производстве из бумаги;
• обработке и сборке;
• станках;
• конвейерах.

Это компактные ПЛК со встроенным IO и расширенными модулями входа/выхода.

Особенности работы

К отличительным характеристикам можно отнести:

• возможность формирования локальной точки автоматизации;
• скоростью обмена информации;
• коммутационные способности;
• режим реального времени работы;
• дополнительные модули и плат;
• сертификация ISO 9001;
• широкий спектр предустановленных программ и простое ПО;
• поддержка Industrial Ethernet, PROFINET, PROFIBUS DP;
• можно ставить в электрошкаф на DIN-рейку или наружно крепить;

Преимущества использования

Контроллеры отличаются следующим преимуществами:

• выдерживают сверхнагрузки;
• интеграция в любые сети;
• простая установка;
• компактные габариты;
• высокий уровень защиты всего оборудования;
• модификация параметров (имя станции, IP-адрес и проч.) без подключения программатора;
• простота обслуживания все компонентов;
• большой спектр применения в различных сферах промышленного сектора;
• высокая производительность продукции;
• долгосрочная гарантия от производителя на все товары;
• поддержка сервисных центров по всему миру;
• ударопрочный корпус с уровнем защиты IP20;
• большая производительность;
• два предустановленных языка;
• энергосберегающий режим;
• данное программное обеспечение позволяет быстро настроить конфигурации, работать с языками LAD, FBD, SCL;
• компактные аппараты с максимальной функциональностью устройств;
• изготовление в соответствии с мировыми стандартами качества;
• изделия отличаются продолжительным сроком эксплуатации;
• работа в любых условиях окружающей среды – выдерживают температуру до 70-80 градусов по Цельсию.

Условия приобретения оборудования в «Олниса»

Компания «Олниса» предлагает ПЛК SIEMENS S7 1200 с полной гарантией и доставкой по всей территории Российской Федерации и в страны СНГ. «Олниса» гарантирует клиентам лучшие условия:

• лучшая стоимость товаров;
• оригинальные товары с полной сертификацией и сопроводительной документацией;
• большой ассортимент приборов и комплектующие детали;
• по всем вопросам можно обратиться к нашим профессиональным консультантам;
• мы реализуем новые, б/у и модели уже снятые с производства;
• все сроки поставок оговаривается и вы получаете товары в срок;
• нет скрытых комиссии или переплат за работу с посредниками;
• реализовываем проверенные устройства со всеми сопроводительными документами;
• предоставляем обязательную гарантию на все изделия из каталога;
• можно приобрести товар в наличии или сделать предварительное оформление заказа любых моделей из-за границы;
• есть возможность оформления экспресс-доставки в любой регион РФ.

Siemens шлюз

EKI-1221IEIMB и EKI-1221IPNMB представляют собой шлюзы для преобразования протоколов Modbus TCP в EtherNet/IP и PROFINET. Они предназначены

Весовой модуль Siemens

Подразделение промышленной автоматизации «Сименс» расширило ассортимент платформенных и компрессионных тензодатчиков

Центральный процессор 6ES7214-1BD23-0XB8 Siemens

ПЛК являются основными системами управления, используемыми в различных промышленных приложениях. Программируемые контроллеры можно встретить

Automation Siemens com

Siemens (Германия) – это известный концерн, который был основан еще в 1847 году, но и на сегодняшний

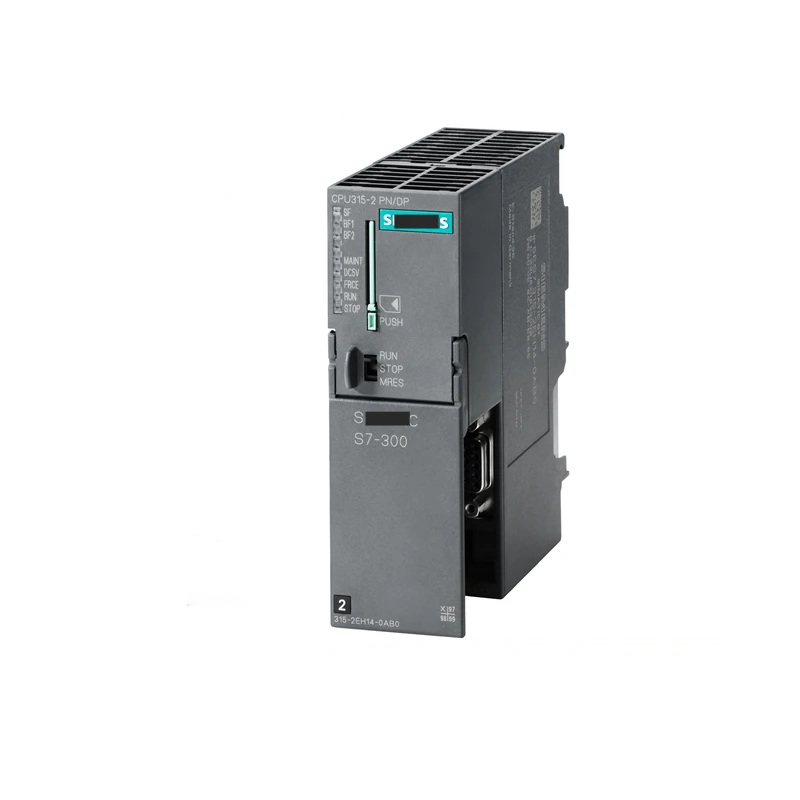

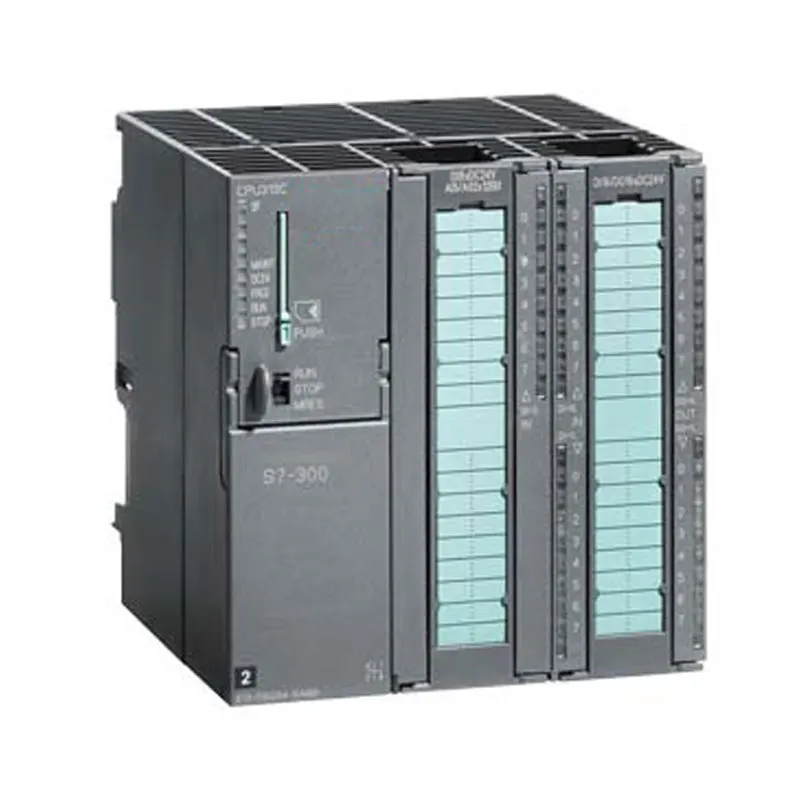

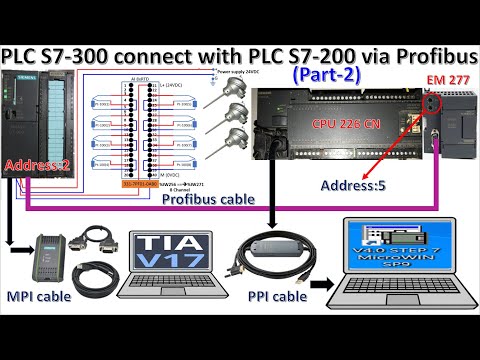

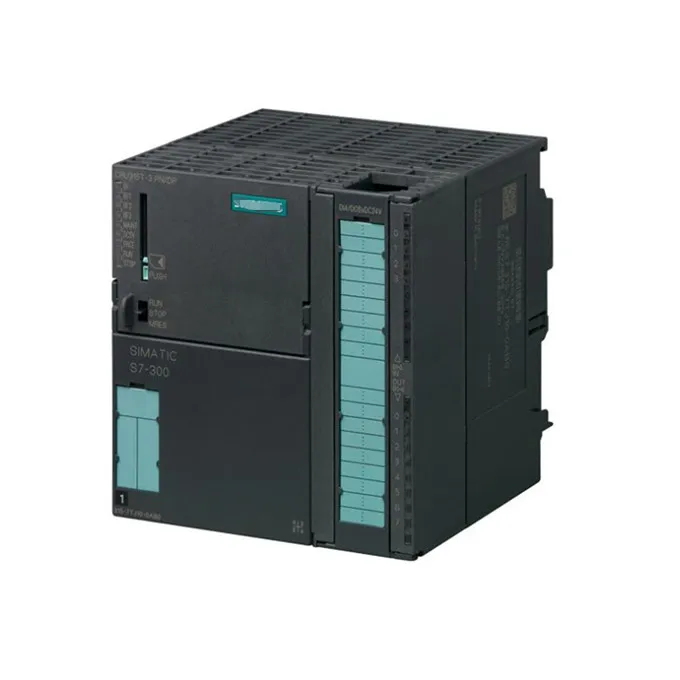

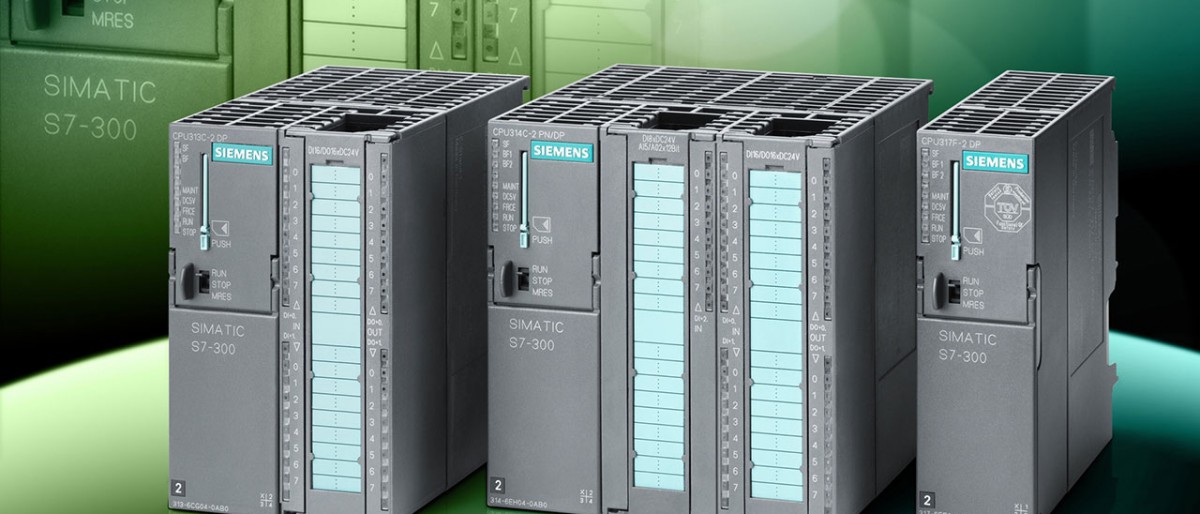

ПЛК simatic s7 300

Контроллер этой серии включает центральные процессорные модули разных

Магнитный пускатель Siemens

Магнитный пускатель — это электрическое устройство механического типа, которое

Блок питания s7 300

Для того, чтобы обеспечить оптимальные условия для работы программируемого

Расходомер Siemens

Линейка продуктов компании Siemens Sitrans F — компактные расходомеры для промышленности

Контроллеры Siemens инструкция

Контроллеры Siemens широко применяются в сфере промышленной автоматизации

Simatic HMI TP700

Данные панели операторов считаются одними из самых инновационных среди

Покупка в 1 клик

Ответим на ваш запрос в течение 15 минут

Согласие с условиями политики конфиденциальности и пользовательского соглашения

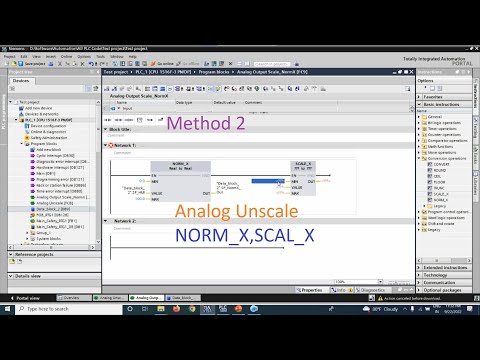

Siemens PLC контроллер технологии десять: блок данных

В предыдущей главе мы систематически изучали цифровые инструкции по релейной диаграмме. Для получения подробной информации обращайтесь к: Технология контроллера ПЛК Siemens 9: Цифровые инструкции по релейной диаграммеhttp://www.jianshu.com/p/29746ea94511, Узнайте об общих типах данных, инструкциях загрузки и передачи, счетчиках S5, таймерах S5, инструкциях сравнения и основных математических функциях.

Благодаря изучению в предыдущих главах мы смогли создать аппаратную конфигурацию нашего собственного проекта, найти точки ввода / вывода полевого устройства, установить свойства ЦП и другие параметры, отредактировать таблицу символов, требуемую проектом, и понять механизм принципа работы ЦП. Эта глава, способная писать битовые инструкции и программы цифровых инструкций, познакомит с вами важное содержание программирования SIMATIC S7 PLC———блок данных。

Область хранения данных

В дополнение к битовой памяти M общая область хранения данных имеет область ввода / вывода, область изображения процесса PII / PIQ, временные данные L и блок данных DB, который мы собираемся изучить сегодня.

Область хранения данных. JPG

В реальном проекте на сайте вы обнаружите, что большая часть данных хранится не в знакомой битовой памяти, а в большом количестве блоков данных приложения.
Основная причина в том, чтоБольшая емкость блока данных, данные могут храниться постоянно(М точка легко потерять власть) иПоддержка все более сложных типов данных。

Основные типы данных в STEP7

Основные типы данных в STEP7 имеют не более 32 бит и в основном делятся на следующие три категории:
• Тип битовых данных (BOOL, BYTE, WORD, DWORD, CHAR)
• Типы математических данных (INT, DINT, REAL)
• Тип таймера (S5TIME, TIME, DATE, TIME_OF_DAY)

Базовый тип данных. JPG

Сложные типы данных в STEP7

Количество битов сложных типов данных в STEP7 может превышать 32 бита, в основном включая следующие категории данных:
• Время (DATE_AND_TIME)
• Матрица (ARRAY)
• Структура (STRUCT)
• Строка (STRING)
• Определяемый пользователем тип данных (UDT)

Сложный тип данных. JPG

Для сложных типов данных, как правило, должны быть объявлены в блоке данных.
Для строковой переменной STRING ее длинаОбъявите количество символов + длина 2 байта, Дополнительные два байта — один для максимальной емкости MAX, а другой — для действительной емкости ACT.

Создать блок данных
Итак, как создать блок данных? Конкретный метод показан на рисунке ниже;

Создать блок данных.JPG

нота, При создании блока данных вам нужно выбрать тип блока данных. Если вы выбираете Shared DB, вы создаете глобальный блок DB, если вы выбираете Instance DB, вы создаете его экземпляр DB для определенного блока FB. Если вы выбираете БД типа type, вы создаете пользовательский тип данных UDT.

Блок адресных данных

Как следует обращаться к данным в блоке данных? Итак, есть два основных метода: первый — это абсолютная адресация, для блока БД — это «адрес. Адрес», такой как DB1.DBX20.0; Вторым является символьная адресация, то есть «name. name», для которой требуется, чтобы сначала был назван блок DB, а затем данные. Например, DB1 называется My_Data, DBX20.0 — S1, а символическая адресация — «My_Data». S1

Выше приведено основное содержание этой главы,Размышление о следующих вопросах может помочь вам закрепить то, что вы узнали：

1. Зачем использовать блоки данных?
2. Как получить доступ к блоку данных?

---

Интеллектуальная рекомендация

Решите java.err.nojdk при доступе к JSP на странице Jetty

При попытке использовать архетип jetty7 + cometd + spring для создания проекта сегодня, обычные результаты доступа, ожидаемые по ссылке, не могли появиться, и появилось org.apache.jasper.JasperExcepti…

Уточнить взаимосвязь между сервлетом, Tomcat, веб -сервером, интерпретацией отношений между содержанием сервиса

Уточнить взаимосвязь между сервлетом, Tomcat, веб -сервером 1. Что такое веб -сервер? В: Как мы можем получить доступ к ресурсу, отображаемому с помощью картирования веб -сервера? Во -вторых, что тако. ..

Простое руководство по созданию надстроек для пошаговых мобильных игр на Python (часть 2)

Простое руководство по созданию надстроек для пошаговых мобильных игр на Python (часть 2) Вводить: Продолжить с предыдущегоСообщение блога, Сегодня мы поговорим о том, как помочь другим Предварительна…

Создайте среду выполнения на основе среды Express.

Во-первых, установить экспресс-генератор глобально npm install -g express-generator // Установите генератор экспресс-генератора, вы можете быстро создавать экспресс-проекты, команду express * нельзя и…

1039 Покупать или нет (на основе Python)

Хахаха, директор внезапно хочет приехать посмотреть наш VR-проект, и я с радостью добавлю еще один вопрос. Код этого вопроса не очень похож на Python, я чувствую, что его можно оптимизировать, хе-хе Я…

Вам также может понравиться

Как писать файлы кеша

В проекте, помимо написания необходимых документов api, необходимо описать другие структуры данных, и документ кеша является одной из них. По моему инженерному опыту, Redis используется относительно ч…

IOS XIB изменить кадр

// Динамические изменения рамы // Casonry Изменить кадр…

Советы Swagger-ui не могут выводить базовый URL.

Unable to infer base url. This is common when using dynamic servlet registration or when the API is behind an API Gateway. The base url is the root of where all the swagger resources are served. For e…

Анализ самого всеобъемлющего и основательного принципа BFC в истории

В этой статье рассказывается о том, что такое концепция BFC: правила ограничения BFC, как мы можем инициировать генерацию нового BFC; применение BFC в макете: предотвращение перекрытия полей (коллапс,…

Python-отформатированный выход

…

Рынок обучения PLC, SCADA и DCS в 2022 г. Тенденции, возможности роста, доходы отрасли и бизнес-анализ по прогнозам — 2028 г. — Siemens, L&T Control and Automation, IDC Technologies

В отчете представлены исчерпывающие данные о новых тенденциях, движущих силах рынка, возможностях роста и ограничениях, которые могут изменить динамику рынка в отрасли. Он обеспечивает углубленный анализ сегментов рынка обучения ПЛК, SCADA и DCS , который включает типы продуктов, приложения и анализ конкурентов. Отчет также включает в себя подробное исследование ключевых компаний, позволяющее получить представление о бизнес-стратегиях, краткое изложение компании, торговую сводку, бизнес-стратегию и планирование, SWOT-анализ и текущие разработки, принятые различными игроками для поддержания конкуренции в этой высококонкурентной среде.

Предполагается, что рынок обучения PLC, SCADA и DCS вырастет в среднем на 17% в течение прогнозируемого периода с 2022 по 2028 год.

(Специальное предложение: фиксированная скидка 25% действует только в течение ограниченного времени)

Получите бесплатный образец отчета:

https://www.marketintelligencedata.com/reports/5610789/global-plc-scada-and-dcs-training-market-research-report-2022-impact-of-covid-19-on-the-market/inquiry? режим=никки

Лучшие компании  на мировом рынке обучения PLC, SCADA и DCS:

 Siemens, L&T Control and Automation, IDC Technologies, Scantime, Обучение цифровой автоматизации, Schneider Electric

Сегментация рынка по типам :

• Смешанное обучение
• Онлайн обучение
• Обучение с инструктором

Сегментация рынка по приложениям :

• Академический сегмент
• Неакадемический сегмент

Целями исследования настоящего отчета являются:

-Обзор мирового рынка Global PLC, SCADA и DCS Training Market и связанных с ними технологий.
-Анализ тенденций мирового рынка с данными и прогнозами совокупных годовых темпов роста (CAGR) на период с 2022 по 2028 год.
-Определение новых рыночных возможностей и целевых планов продвижения для глобального рынка обучения PLC, SCADA и DCS.

-Обсуждение исследований и разработок, а также спроса на новые продукты и новые приложения.

Региональный анализ рынка обучения PLC, SCADA и DCS:

Для всестороннего понимания динамики рынка глобальный рынок обучения ПЛК, SCADA и DCS анализируется по ключевым географическим регионам, а именно:  США, Китай, Европа, Япония, Юго-Восточная Азия, Индия и другие.  Каждый из этих регионов анализируется на основе данных о рынке в основных странах этих регионов для понимания рынка на макроуровне.

Читать полный отчет:

https://www.marketintelligencedata.com/reports/5610789/global-plc-scada-and-dcs-training-market-research-report-2022-impact-of-covid-19-on-the-market?mode= Никки

Существенные особенности, которые находятся в разделе «Предложение», и основные моменты отчетов:

– Подробный обзор рынка обучения PLC, SCADA и DCS
– Изменение динамики рынка в отрасли
– Углубленная сегментация рынка по типу, применению и т. д.
– Исторический, текущий и прогнозируемый размер рынка с точки зрения объема и стоимости
– Последние тенденции в отрасли и разработки
– Конкурентная среда на рынке обучения ПЛК, SCADA и DCS
– Стратегии ключевых игроков и предложения продуктов
– Потенциальные и нишевые сегменты/регионы, демонстрирующие многообещающий рост.

Исследование включает исторические данные с 2016 по 2021 год и прогнозы до 2028 года, что делает отчеты бесценным ресурсом для руководителей отрасли, менеджеров по маркетингу, продажам и продуктам, консультантов, аналитиков и других людей, которым нужны ключевые отраслевые данные в легкодоступных документах с четким представлены таблицы и графики.

Бесплатная настройка отчета: этот отчет можно дополнительно настроить в соответствии с конкретными требованиями клиента. Дополнительные сборы за ограниченное дополнительное исследование не взимаются.

О нас:

Данные рыночной аналитики являются глобальным лидером в исследовательской отрасли, предлагая клиентам контекстные и основанные на данных исследовательские услуги. Организация поддерживает клиентов в создании бизнес-планов и достижении долгосрочного успеха на соответствующих рынках. Отрасль предоставляет консультационные услуги, исследования данных о рынке и индивидуальные исследовательские отчеты.

Свяжитесь с нами:

Ирфан Тамболи (руководитель отдела продаж) – ИССЛЕДОВАНИЕ РЫНКА ДАННЫЕ

Телефон: +1 (704) 266-3234

Электронная почта: [email protected]

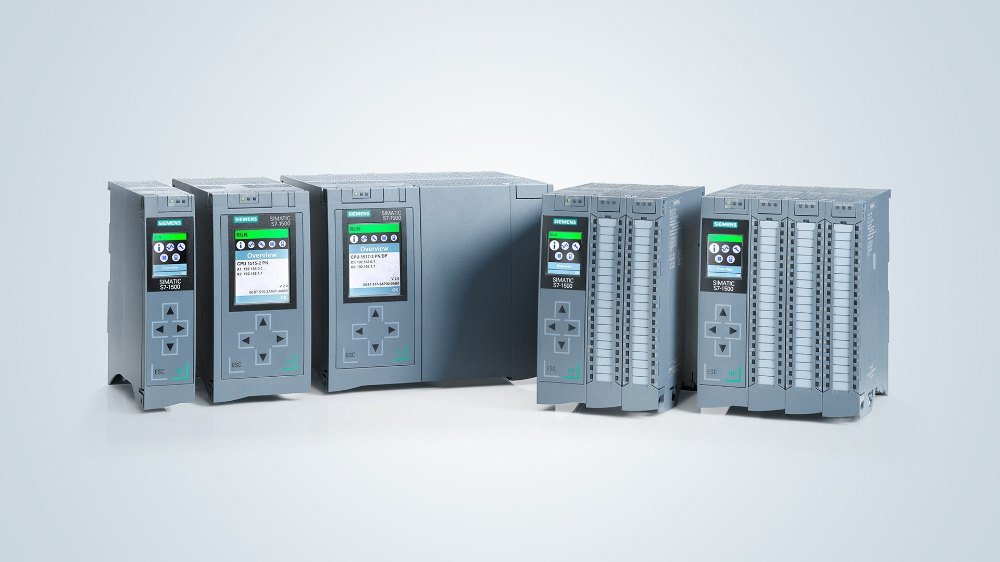

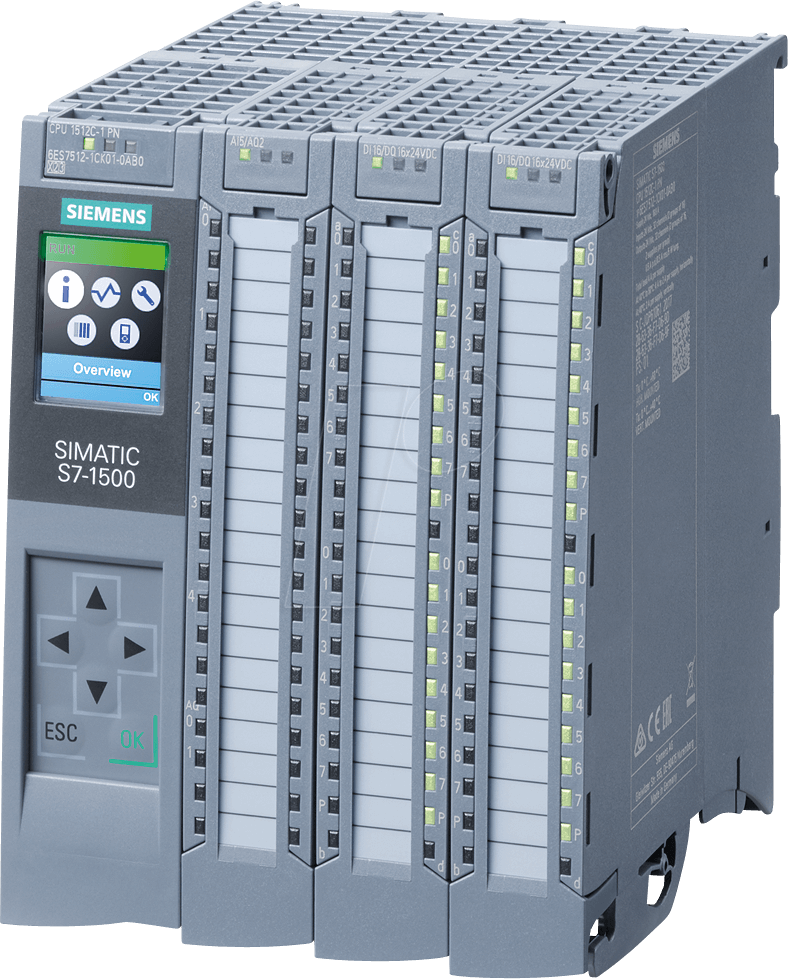

SIMATIC S7-1500 | SIMATIC-контроллер

Возьмите инновации под свой контроль

Использование контроллера SIMATIC S7-1500 обеспечивает высочайшую производительность и жизнеспособность в будущем. Вы можете воплотить в жизнь самые сложные конструкции машин благодаря модульной структуре контроллера, который обеспечивает надежную помощь при переходе на цифровые технологии.

Инновации Возьмите инновации под свой контроль! Это претензия к ПЛК SIMATIC S7-1500. Мы выбрали его, потому что убеждены, что инновационная технология управления останется сердцем цифровой фабрики.

Пограничная интеграция с SIMATIC S7-1500

Технологический модуль TM MFP позволяет выполнять граничные вычисления для SIMA Контроллеры TIC



Многофункциональная платформа TM MFP предназначена для интеграции различных независимых приложений.

• Открытость для специализированных языковых приложений высокого уровня. C/C++ для
  — преобразователи протоколов,
  — подключение к базе данных,
  — сложные алгоритмы,
  — интеграция систем технического зрения.
• Возможно использование дополнительных программных пакетов и периферийных приложений, например, Proneta или SIMATIC Flow Creator.

• Промышленный край Сименс
• Industrial Edge для производственных машин

Приложения ИИ с SIMATIC S7-1500

Модуль S7-1500TM NPU работает с использованием обученной нейронной системы.



Модуль можно легко интегрировать в систему автоматизации SIMATIC, обеспечивая простое и выгодное сочетание алгоритмов искусственного интеллекта и логики ПЛК. Вот как недорогие и масштабируемые приложения с использованием SIMATIC могут быть реализованы на станке на основе искусственного интеллекта, например,

• Интеллектуальное распознавание любых заготовок
• Визуальный контроль качества продукции
• Проверка качества с использованием датчиков и производственных данных

• ИИ в промышленности
• С7-1500 ТМ НПУ

Языки высокого уровня на SIMATIC S7-1500

Многофункциональная платформа для ПК и задач управления



МФУ CPU 1518(F)-4 PN/DP позволяет объединять ранее отдельные приложения на общей платформе

Благодаря возможностям подключения и высокой вычислительной мощности ЦП МФУ подходит для сложных задач управления, а также для типичных для ПК приложений, которые

• требуется язык программирования высокого уровня,
• разработаны на основе модели или
• необходимо реализовать с использованием баз данных



• ЦП 1518-4 ПН/ДП МФУ
• Используйте основанный на модели контроллер Matlab с обратной связью и машинное моделирование в контроллере

Управление движением с SIMATIC S7-1500

Дополнительные функции и производительность



Каждый ЦП SIMATIC S7-1500 поддерживает функции управления перемещением.

Технологические процессоры обеспечивают дополнительные функции, такие как

• расширенная синхронизация передач, в том числе между ПЛК
• циклические кулачки с графической поддержкой
Система перемещения
• для кинематики и порталов.

• SIMATIC технология

Вы хотите реализовать инновационные концепции машин с помощью SIMATIC?
Тогда обсудите путь туда с нашими экспертами. Давайте формировать будущее автоматизации вместе!

Связаться с нами



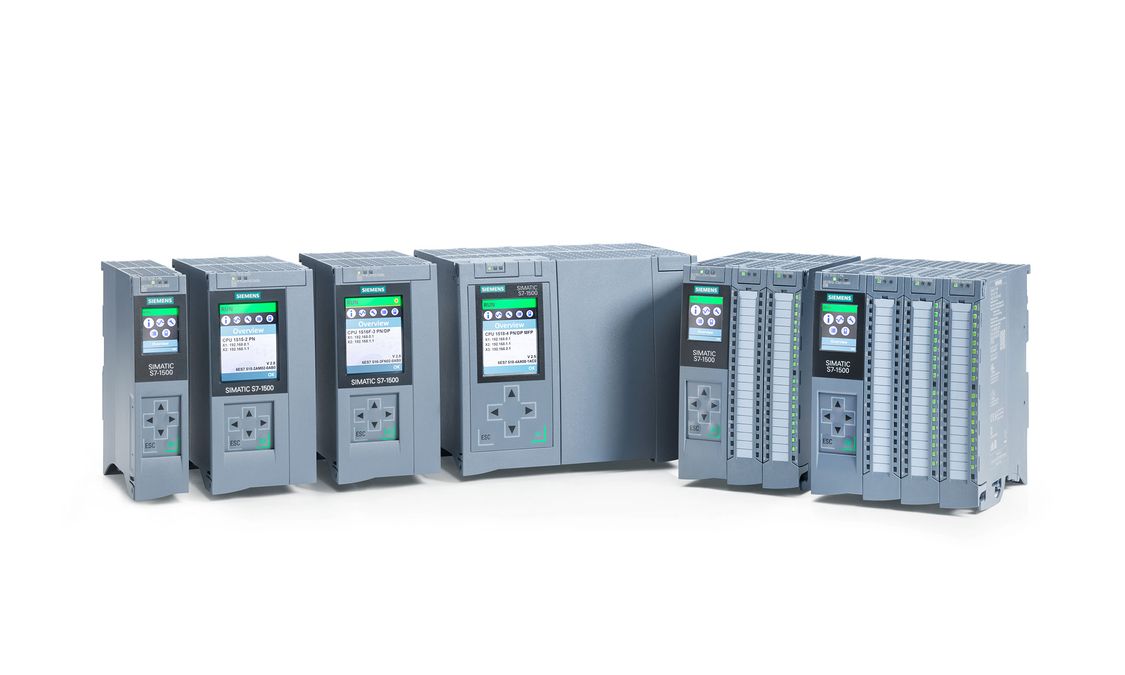

Модульный набор инструментов Контроллер SIMATIC S7-1500 имеет модульную конструкцию и может масштабироваться с точки зрения его функциональности, поэтому вы можете идеально адаптировать узлы и функции в соответствии с конструкцией вашей машины. Модули SIMATIC S7-1500 имеют класс защиты IP20 и предназначены для установки в шкафу управления.

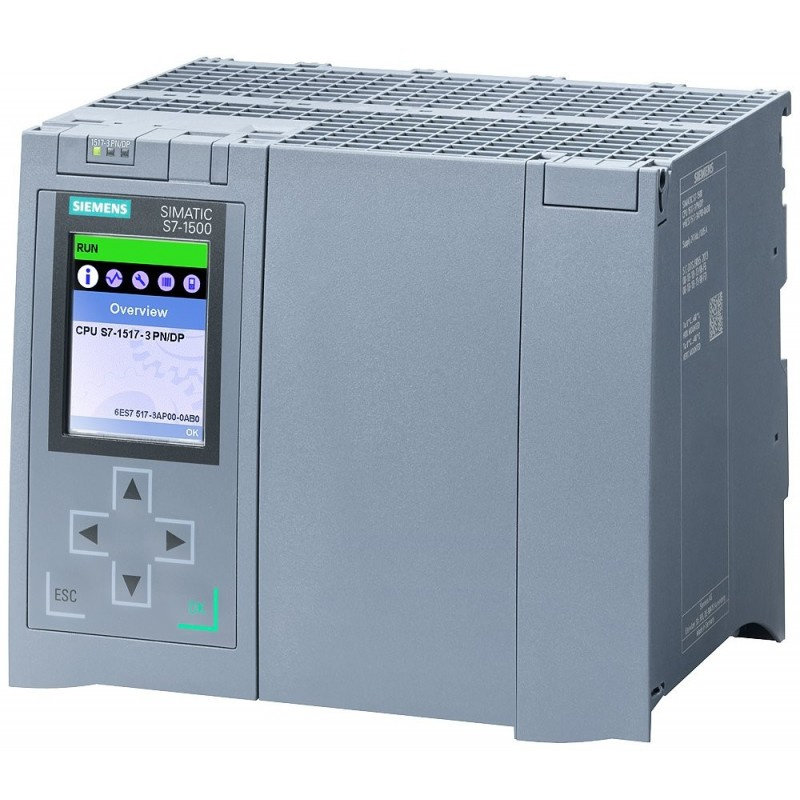

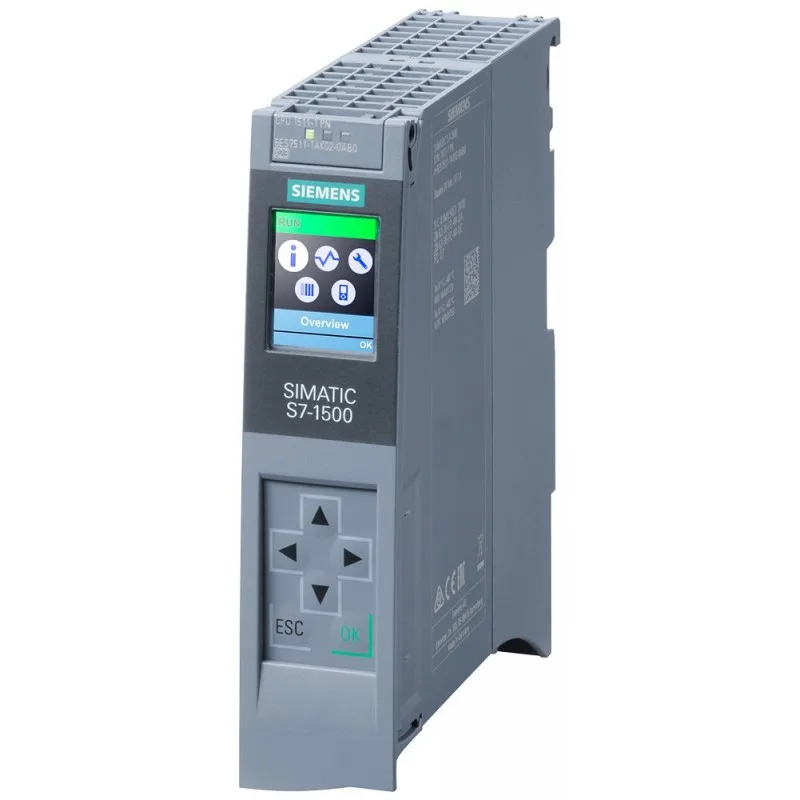

Центральные процессоры

ЦП SIMATIC S7-1500 – сердце системы контроллера



Центральные процессоры (ЦП) являются сердцем ПЛК SIMATIC S7-1500. Они выполняют пользовательскую программу и связывают контроллер с другими компонентами автоматизации. Благодаря многочисленным инновациям процессоры SIMATIC S7-1500 обеспечивают максимальную производительность и эффективность.

• Учить больше

Сигнальные модули

Масштабируемость, производительность и удобство использования



Сигнальные модули или периферийные модули SIMATIC S7-1500/ET 200MP образуют интерфейс между контроллером и процессом. Через подключенные датчики контроллер фиксирует текущее состояние процесса и запускает соответствующие реакции исполнительного механизма. Цифровые и аналоговые модули обеспечивают именно те входы/выходы, которые необходимы для соответствующей задачи. Их можно использовать как централизованно, т.е. непосредственно на ЦП SIMATIC S7-1500, так и децентрализованно в системе ввода/вывода SIMATIC ET 200MP. Аналоговые модули обладают расширенными функциями, такими как передискретизация или тактовая синхронизация.

• Учить больше

Технологические модули

Технологические модули (TM) – Специалисты по системе



Технологические модули, которые можно использовать либо централизованно в SIMATIC S7-1500, либо децентрализованно в системе ввода/вывода SIMATIC ET 200MP, обеспечивают предварительную обработку сигналов, близкую к аппаратной для Чрезвычайно быстрый счет и измерение, а также точное определение положения для инкрементальных и абсолютных энкодеров SSI. Интуитивно понятное параметрирование и эффективное программирование выполняются с помощью технологических объектов в TIA Portal. Быстрая реакция на внутренние или внешние инциденты и значения счетчиков поддерживается различными аварийными сигналами процесса. Поведение модулей TM в отношении «остановки процессора» можно параметрировать.

• Учить больше

Коммуникационные модули

Больше гибкости и производительности



Интерфейсы для связи через PROFINET и частично PROFIBUS DP уже интегрированы в ЦП. Коммуникационные модули увеличивают коммуникационные возможности S7-1500 / ET 200MP, предоставляя дополнительные функции или дополнительные интерфейсы, а также повышают гибкость и производительность решений автоматизации с SIMATIC S7-1500 / ET 200MP. Дополнительные интерфейсы позволяют реализовать сложные структуры автоматизации или оптимизировать процессы посредством подключения к уровню управления предприятием.

• Учить больше

Стартовые наборы

Легкий ввод



Все для легкого старта: стартовый комплект SIMATIC S7-1500 с компактным ЦП для стандартных приложений или технологическим ЦП для расширенных требований управления движением. Используйте наши стартовые комплекты для программирования, установки, подключения и ввода в эксплуатацию быстро и легко.

• Дополнительная информация в Industry Mall

Узнайте больше о модулях SIMATIC S7-1500

• Скачать обзор продукта

Ощутимые преимущества Используйте контроллеры SIMATIC S7-1500 для всех аспектов автоматизации производства и приложений для средних и высокопроизводительных машин, которые требуют производительности, связи, гибкости и технологии.

Идеальное взаимодействие между SIMATIC S7-1500 и SIMATIC ET 200MP

Система ввода-вывода ET 200MP с классом защиты IP20 является масштабируемой и используется как в качестве централизованного ввода-вывода с S7-1500, так и в распределенных конфигурациях с PROFINET или PROFIBUS. SIMATIC ET 200MP использует те же самые узлы, что и центральный контроллер для его системы распределенного ввода/вывода.

Узнать больше

Поддержка и услуги Быстрый и легкий доступ к дополнительной информации для просмотра или загрузки.

Начиная

• Знакомство с семейством контроллеров SIMATIC S7-1500 – откройте для себя возможности!

Дисплей-симулятор

• Используйте Display Simulator для навигации по пользовательскому интерфейсу S7-1500.

использованная литература Ознакомьтесь с примерами приложений и отраслевыми решениями, которые могут вас заинтересовать.

Посмотреть все артикулы

Новости и события Последние новости и события, касающиеся контроллера SIMATIC S7-1500

Следите за нами

Siemens на Twitter

Siemens на YouTube

Правильная конфигурация необходима для обеспечения оптимального машиностроения. Настройка SIMATIC S7-1500 для вашего приложения выполняется быстро и легко с помощью TIA Selection Tool. Инструмент выбора TIA доступен в виде настольной версии для загрузки или в виде облачного варианта. Попробуйте!

• Инструмент выбора TIA

Программный контроллер SIMATIC S7-1500 | SIMATIC-контроллер

Возьмите под контроль разнообразие

Используйте функциональность контроллера SIMATIC S7-1500 на промышленных ПК в сочетании с языками высокого уровня, такими как C++. Программный контроллер работает полностью независимо от операционной системы, что означает, что он также продолжает работать при перезапуске или даже при сбое операционной системы.

Системный Обзор Программные контроллеры SIMATIC S7-1500 сочетают в себе преимущества контроллеров SIMATIC S7-1500 и промышленных ПК. Это означает, что вы получаете выгоду от безопасности контроллера ПЛК, а также от гибкости и независимости промышленного ПК.

С программным контроллером SIMATIC S7-1500 вы можете получить доступ к функциям контроллера на мощном промышленном ПК. После этого вы сможете подключить контроллер напрямую к приложениям для ПК, написанным на языках высокого уровня, таких как C++. Контроллер работает независимо от операционной системы и продолжает надежно работать даже при перезапуске.

Эффективный инжиниринг

Как и его аппаратный аналог, разработка программного контроллера SIMATIC S7-1500 легко и эффективно выполняется в Totally Integrated Automation Portal (TIA Portal).

Тройная безопасность

Благодаря Safety Integrated программный контроллер SIMATIC S7-1500 защищает людей и машины. С Security Integrated он защищает контроллер от манипуляций и вашу интеллектуальную собственность от несанкционированного доступа благодаря встроенной защите ноу-хау.

Полезные дополнительные функции

Программные контроллеры SIMATIC S7-1500 предлагают широкий спектр дополнительных функций, таких как управление движением, диагностика системы одним щелчком мыши и многое другое. Программный контроллер SIMATIC S7-1500 также доступен в стандартной и отказоустойчивой версиях.

Различные варианты применения

Благодаря SIMATIC Open Controller и SIMATIC Software Controller зарядные станции сегодня уже подготовлены для будущих поколений электромобилей. Как зарядить электромобиль на 80% всего за 20 минут? Простой и прямой перенос основанного на модели контроллера и машинного моделирования из MATLAB® Simulink® в программный контроллер SIMATIC S7-1500.

Изучите возможности программного контроллера SIMATIC S7-1500 и открытого контроллера SIMATIC ET 200SP. Благодаря своей высокой производительности, отличной доступности и надежности эти контроллеры идеально подходят для таких приложений, как инфраструктура зарядки электромобилей или производство энергии ветра.

Преимущества

Промышленные ПК SIMATIC (открытый контроллер, Microbox, панельный ПК)

Программные контроллеры SIMATIC S7-1500 работают на промышленных ПК Siemens SIMATIC полностью независимо от операционной системы. Таким образом, преимущества контроллеров SIMATIC сочетаются с преимуществами решений на базе ПК без какого-либо отрицательного влияния на признанную высокую надежность и доступность системы контроллеров SIMATIC.

Краткий обзор ваших основных преимуществ и выгод:

• Стандартизация
  Повторное использование программного кода и использование стандартов связи

• Масштабируемость
  Простая реализация различных требований к производительности и функциональности

• Предотвращение простоев
  Высокая доступность во время работы

• Открытость для идей
  Простая интеграция приложений для ПК и существующих ноу-хау

• Высокая производительность
  Высокая производительность с точки зрения связи, отклика системы и обработки данных
• Безопасность
  Защита собственных ноу-хау и защита от несанкционированного доступа

Интеграция SIMATIC Safety в TIA Portal — тот же внешний вид, когда инженерные функции безопасности в TIA Portal экономят время и повышают безопасность.

Программный контроллер SIMATIC S7-1500 — единственный программный контроллер со встроенными функциями безопасности. Благодаря Safety Integrated дополнительный контроллер безопасности не требуется. Есть только одна система для стандартных и отказоустойчивых приложений, что означает существенные преимущества с точки зрения инженерной эффективности, безопасности и удобства использования.



Safety Integrated обеспечивает простое подключение устройств PROFIsafe через PROFIBUS и PROFINET. С помощью SIMATIC STEP 7 Safety Advanced и TIA Portal пользователи создают свои программы, используя одну и ту же концепцию проектирования и эксплуатации для стандартных и отказоустойчивых задач. Функции согласованности данных автоматически синхронизируют стандартные и отказоустойчивые программные компоненты.

• Безопасность машин с SIMATIC Safety Integrated

Ваш путь к автоматизации на цифровом предприятии — от цифрового планирования и комплексного инжиниринга до прозрачной работы

Портал Totally Integrated Automation (TIA Portal) предоставляет вам полный доступ ко всей цифровой автоматизации, от цифрового планирования до интегрированного проектирования и прозрачной эксплуатации. Новая версия сокращает время выхода на рынок благодаря инструментам моделирования, повышает производительность предприятия за счет дополнительных функций диагностики и управления энергопотреблением, а также обеспечивает большую гибкость благодаря подключению к уровню управления.



TIA Portal предлагает гибкие облачные решения, виртуальный ввод в эксплуатацию с цифровым двойником, скоординированное сотрудничество в междисциплинарных группах, большую прозрачность и интегрированное управление энергопотреблением.



SIMATIC ODK 1500S поддерживает разработку функций Windows и библиотек реального времени для программного контроллера SIMATIC S7-1500 и позволяет интегрировать языки высокого уровня Code C++.

• Портал ТИА
• Учебный центр портала TIA
• SIMATIC ОДК 1500S

Ассортимент продукции

С программным контроллером SIMATIC S7-1500 вы получаете доступ к полной производительности контроллера SIMATIC S7-1500 на промышленных ПК. В зависимости от ваших задач вы можете использовать стандартную или отказоустойчивую версию, обе доступны в двух классах производительности.

С программным контроллером SIMATIC S7-1500 вы реализуете задачи управления на SIMATIC IPC. Программный контроллер S7-1500 демонстрирует свою силу, особенно когда вы хотите интегрировать языки высокого уровня в функцию автоматизации или когда требуется прямое подключение к программному обеспечению на основе операционной системы.

• Интегрированные функции управления перемещением для управления осями с регулируемой скоростью и позиционированием, поддержка внешних энкодеров, кулачков/кулачковых дорожек и измерительных входов

• Встроенный веб-сервер для диагностики и пользовательских веб-сайтов
• Интегрированные интерфейсы Ethernet, Profinet и Profibus
• Интегрированный сервер OPC UA для стандартных каналов связи
• SIMATIC ODK 1500S для разработки и интеграции функций управления и библиотек функций с языками высокого уровня C, C++, C# или Visual Basic

ЦП 1507S оптимизирован для задач управления на базе ПК с ПК IPC427E Microbox и панельным ПК IPC477E. Кроме того, CPU 1507S поддерживает блочные ПК IPC227E, IPC427D, IPC627D и IPC827D, панельные ПК IPC277E, IPC477D и IPC677D, а также стоечные ПК IPC647D и IPC847D.



ЦП 1508S оптимизирован для задач управления на базе ПК с большим количеством структур на блочных ПК IPC627D и IPC827D, панельных ПК IPC677D и стоечных ПК IPC647D и IPC847D. CPU 1508S также поддерживает ПК IPC427E и IPC477E Microbox.

• Обзор Стандартный процессор внутри Industry Mall
• CPU 1507S внутри Industry Mall
• CPU 1508S внутри Industry Mall

Лицензирование

Программные контроллеры

SIMATIC S7-1500 в качестве отказоустойчивых ЦП реализуют задачи автоматизации на базе ПК, а также задачи управления, ориентированные на безопасность, на SIMATIC IPC. Программный контроллер S7-1500 демонстрирует свою силу, особенно когда вы хотите интегрировать языки высокого уровня в функцию автоматизации или когда требуется прямое подключение к программному обеспечению на основе операционной системы.

• Интегрированные функции управления движением для управления осями с регулируемой скоростью и позиционированием, поддержка внешних энкодеров, кулачков/кулачковых дорожек и измерительных входов

• Встроенный веб-сервер для диагностики и пользовательских веб-сайтов
• Интегрированные интерфейсы Ethernet, Profinet и Profibus
• Встроенный сервер OPC UA для стандартных каналов связи
• SIMATIC ODK 1500S для разработки и интеграции функций управления и библиотек функций с языками высокого уровня C, C++, C# или Visual Basic
• Для отказоустойчивых программных контроллеров SIMATIC дополнительный контроллер безопасности не требуется; кроме того, доступны готовые библиотеки для отказоустойчивых функций

ЦП 1507S F оптимизирован для задач отказоустойчивого управления на базе ПК с ПК IPC427E Microbox и панельным ПК IPC477E. Кроме того, CPU 1507S поддерживает блочные ПК IPC227E, IPC427D, IPC627D и IPC827D, а также панельные ПК IPC277E, IPC477D и IPC677D.

ЦП 1508S F оптимизирован для задач отказоустойчивого управления на базе ПК с большим количеством структур на блочных ПК IPC627D и IPC827D и панельном ПК IPC677D. CPU 1508S также поддерживает ПК IPC427E и IPC477E Microbox.

• Обзор отказоустойчивых процессоров в Industry Mall
• CPU 1507S F внутри Industry Mall
• CPU 1508S F внутри Industry Mall

Лицензирование

Загрузки и поддержка Краткий обзор программного контроллера SIMATIC S7-1500

использованная литература Ознакомьтесь с примерами приложений и отраслевыми решениями, которые могут вас заинтересовать.

Посмотреть все артикулы

У вас есть вопросы о наших системах программного контроллера SIMATIC S7-1500? Вы хотите обсудить с нами свои конкретные задачи или ищете подходящего партнера по проекту? Свяжитесь с нашими региональными офисами — мы с нетерпением ждем вашего ответа!

• Контакты в регионах

Программирование ПЛК

с помощью SIMATIC STEP 7 (портал TIA) | Программное обеспечение в TIA Portal

ШАГ 7 с первого взгляда

SIMATIC STEP 7 (TIA Portal) – интегрированный инженерный пакет для всех задач контроллера

STEP 7 (TIA Portal) помогает интуитивно и эффективно решать инженерные задачи. Благодаря интеграции с TIA Portal, STEP 7 предлагает прозрачность, интеллектуальную навигацию для пользователя и простые рабочие процессы на каждом этапе работы и программирования. Такие функции, как перетаскивание, копирование и вставка и автозаполнение, значительно ускоряют и упрощают работу.



SIMATIC STEP 7 предлагает максимальное удобство для пользователя, независимо от того, являетесь ли вы новичком в инженерной сфере или уже имеете многолетний опыт. Для новых пользователей технология проста в освоении и применении, тогда как для экспертов она выполняется быстро и эффективно.

• Контроллеры SIMATIC с первого взгляда

Сокращение времени проектирования

Благодаря встроенным функциям и графической конфигурации.

Быстрый ввод в эксплуатацию

С эффективной локализацией ошибок благодаря встроенной диагностике системы, трассировке в реальном времени и высокопроизводительным онлайн-функциям.

Короткое время простоя

Благодаря простому удаленному обслуживанию и диагностике с помощью веб-сервера и телесервиса.

Инвестиционная безопасность

С повторно используемыми компонентами, библиотеками и совместимостью.

SIMATIC STEP 7 (портал TIA)

SIMATIC STEP 7 Professional SIMATIC STEP 7 Базовый

SIMATIC STEP 7 в TIA Portal — это комплексный инструмент проектирования для конфигурирования и программирования контроллеров SIMATIC на базе ПЛК или ПК.



SIMATIC STEP 7 Professional (TIA Portal) может использоваться для настройки, программирования, тестирования и диагностики всех поколений контроллеров SIMATIC.



SIMATIC STEP 7 Basic (TIA Portal) — это оптимизированная по цене часть программного обеспечения STEP 7 Professional, которое можно использовать как для разработки базовых контроллеров SIMATIC S7-1200, так и для конфигурирования базовых панелей SIMATIC HMI, поскольку WinCC Basic является часть программного пакета.

Больше в Промышленном Молле



Вы можете настроить всю установку с помощью одного графического редактора. Редактор предлагает три представления для обеспечения четкого разделения задач. В представлении сети показаны графические соединения между устройствами, в представлении устройств показаны параметризация и конфигурация отдельных устройств, а в представлении топологии показано фактическое взаимосвязь устройств PROFINET.

Сетевой вид

Сетевое представление позволяет настроить связь предприятия. Линии связи между отдельными станциями отображаются графически и очень четко.



Можно получить комбинированное представление всех сетевых ресурсов и компонентов, связать ресурсы с помощью перетаскивания и многое другое.

Просмотр устройства

Конфигурация стоек, назначение адресов и т. д. выполняется в представлении устройства. Все устройства представлены в фотореалистичном виде. При увеличении не менее чем на 200 % IO отображаются с символическими именами или адресами.



Полезными функциями являются буферизация настроенных аппаратных модулей и повторное использование с буфером обмена модулей, автоматическое считывание доступного оборудования, полнотекстовый поиск в каталоге оборудования с опциональной фильтрацией.

Представление топологии

Для сетей PROFINET представление топологии предлагает возможность отображения того, какие порты взаимосвязаны и взаимодействуют друг с другом во время текущей работы.



Идентифицируя, отображая и отслеживая физические соединения между устройствами в PROFINET IO, администраторы могут легко отслеживать и обслуживать даже сложные сети.

Графическое программирование с помощью LAD (Ladder Diagram) Графическое программирование с помощью FBD (схема функциональных блоков) SCL (Structured Control Language) для программирования сложных алгоритмов Текстовое программирование с помощью STL (список операторов)

SIMATIC STEP 7 (TIA Portal) предоставляет мощные программные редакторы для программирования контроллеров SIMATIC S7. Эти редакторы предлагают такие функции, как перетаскивание, списки перекрестных ссылок по всему проекту, автозаполнение и т. д., а также позволяют эффективно создавать пользовательские программы.



Редакторы программирования, адаптированные к задачам и рабочим процессам, составляют основу интуитивно понятной концепции управления STEP 7 (TIA Portal). Встраивание различных редакторов в общую рабочую среду гарантирует, что все данные будут доступны для пользователей на согласованной основе, и гарантирует обзор данных проекта в любое время.

ЛАД и ФБД

Графическое программирование с помощью релейной логики и схемы функциональных блоков



STEP 7 (TIA Portal) поддерживает графические языки программирования и, таким образом, обеспечивает значительное повышение эффективности проектирования при создании программ.



Удобные для пользователя, полностью графические редакторы LAD и FBD обеспечивают превосходную четкость и быструю навигацию в редакторе блоков благодаря таким функциям, как открытие и закрытие целых сетей, отображение и скрытие символов и адресов, удобные функции и функция вычисления. поле, позволяющее вводить формулы напрямую с SIMATIC S7-1200 и S7-1500.

СКЛ

Программирование сложных алгоритмов



Язык структурированного управления (SCL) соответствует текстовому языку высокого уровня ST (Structured Text), определенному в стандарте IEC 61131-3, и удовлетворяет требованиям базового уровня и уровня повторного использования согласно PLCopen.



SCL особенно подходит для высокоскоростного программирования сложных алгоритмов и арифметических функций, а также для задач обработки данных. Редактор S7-SCL предлагает такие функции, как помощь в структурировании кода, нарезка для быстрого доступа к частям тегов, параметры обмена и многое другое.

СТЛ

Список операторов как текстовый язык программирования*



Язык текстового программирования списка операторов (STL) позволяет создавать исполняемые программы аппаратного уровня и пользовательские программы, оптимизированные для памяти.



Пользователям предлагается множество новых удобных функций редактирования, включая интеллектуальный выбор символов из тегов ПЛК, баз данных и локальных тегов, четкое представление даже сложного программного кода и различные другие удобные функции.



_{*( Нет поддержки STEP 7 Basic)}

Программирование секвенсоров*



Схема последовательных функций (SFC) используется для описания процедур с альтернативными или параллельными секвенсорами. Секвенсоры настраиваются и программируются быстро и четко в стандартном режиме отображения (согласно IEC 61131-3, DIN EN 61131). Процесс описан графически и разделен на отдельные этапы с управляемым набором функций. Благодаря многочисленным удобным функциям секвенсоры можно легко и гибко структурировать. Кроме того, онлайн-функции обеспечивают значительную экономию времени, особенно на этапе ввода в эксплуатацию.



*( Нет поддержки STEP 7 Basic. )

Эффективный анализ ошибок, быстрый ввод в эксплуатацию и сокращение времени простоя

Диагностика системы является неотъемлемой частью STEP 7 и не требует дополнительной лицензии. На этапе проектирования диагностика удобно активируется одним щелчком мыши. При внедрении новых аппаратных компонентов диагностическая информация обновляется автоматически через инженерную систему (HWCN).



Благодаря функции трассировки в режиме реального времени все пользовательские программы могут быть точно диагностированы и оптимизированы, а с помощью онлайн-функций можно извлекать и обмениваться большим объемом информации, а также обновлять проекты.

Диагностика

Диагностика системы выводит всю необходимую информацию о существующих ошибках в системе. Эта информация автоматически упаковывается в сообщения, содержащие следующие элементы:

•  Модуль
.
•  Текст сообщения
•  Статус сообщения


Для новых контроллеров доступны эффективный анализ ошибок и быстрая локализация ошибок с использованием новой концепции единого дисплея. Новая концепция унифицированного отображения обеспечивает идентичную визуализацию сообщений об ошибках в TIA Portal, на HMI, на веб-сервере и на дисплее нового CPU (только S7-1500) в виде простой текстовой информации.



Преимущества встроенной диагностики системы:

• Программирование системной диагностики не требуется
• Быстрая локализация ошибок
• Автоматическое обновление диагностики системы при изменении конфигурации оборудования
• Прозрачные сообщения о состоянии для контроллеров, периферийных устройств и приводов (сообщения управления движением)
• Диагностика системы активирована стандартно для новых контроллеров SIMATIC
• Диагностика системы также доступна для контроллеров S7-1500 в рабочем режиме STOP

Функции трассировки в реальном времени для контроллеров SIMATIC обеспечивают точную диагностику и оптимизацию всех пользовательских программ. Вы можете легко идентифицировать спорадические события в системе во время ввода в эксплуатацию и технического обслуживания, визуализируя весь процесс с помощью трассировки в реальном времени.



Функция трассировки предлагает:

• Запись до 16 различных сигналов
• До 4 независимых заданий трассировки одновременно
• Различные варианты запуска
• Два окна: аналоговые и бинарные сигналы (логический анализатор)
• Универсальные функции масштабирования, курсора и измерения
• Экспорт измерений (например, для пользовательской обработки)

STEP 7 (TIA Portal) поддерживает многочисленные онлайн-функции:

• Онлайн одним щелчком мыши: отображение рабочего состояния, обзор диагностики в дереве проекта и сравнение онлайн/офлайн на уровне блоков
• Быстрая передача всех изменений в программе с последовательной загрузкой
• Сравнение офлайн/оффлайн проектов
• Загрузить в RUN
• Загрузка конфигурации оборудования из существующих контроллеров с обнаружением оборудования
• Завершить загрузку программного проекта в пустой PG
• Быстрое обслуживание без существующего проекта (с обнаружением оборудования и загрузкой программного обеспечения)

Вместе с TIA Portal интегрированные и масштабируемые решения автоматизации SIMATIC Technology экономят драгоценное время проектирования и гарантируют максимальную эффективность и гибкость.

• Узнайте больше о технологии SIMATIC

Масштабируемая и гибкая функция перемещения, интегрированная в SIMATIC S7-1500, поддерживает управление централизованно или децентрализованно подключенными приводами (аналоговыми и цифровыми). Блоки PLCopen доступны для программирования.



Технологические объекты управления движением (ТО) могут использоваться для программирования типовых функций, таких как позиционирование (абсолютное и относительное), управление скоростью, привязка и поддержка абсолютных энкодеров, а также для их тестирования и повторного использования сколь угодно часто. Помимо задач управления, эти технологические объекты включают в себя связь с преобразователем и его параметризацию.

Скоростной счетчик – для контроллеров SIMATIC S7-1500

Высокоскоростной счетчик для контроллеров S7-1500 позволяет конфигурировать, вводить в эксплуатацию и диагностировать такие приложения счетчика, как:

• Поведение счетчика и пределы
• Сравнительные значения и результаты
• Биты управления и обратной связи

Скоростной счетчик предназначен для использования с различными модулями (TM Count/TM PosInput):

• Счетные модули с многочисленными функциями
• Точное управление функциями счетчика с помощью встроенного DI
• Быстрое реагирование на события с бортовым DQ
• Функции измерения частоты, длительности периода, скорости
• Счетные входы 24 В для дорожек A, B, N
• Входы дифференциальных сигналов 5 В (RS422) A, B, N
• 2 или 3 цифровых входа; 2 цифровых выхода с 24 В

Следующие функции доступны в STEP 7 (TIA Portal) для реализации непрерывных, дискретных (широтно-импульсная модуляция) и ступенчатых регуляторов, а также для простого ввода в эксплуатацию благодаря автоматической настройке регулятора:

• Компактный ПИД-регулятор (S7-1200/1500)
  ПИД-регулятор непрерывного действия с аналоговым или широтно-импульсным выходом и автоматической настройкой

• 3-ступенчатый ПИД-регулятор (S7-1200/1500)
  Специализированный пошаговый контроллер для интеграции приводов (например, клапанов) с автоматической настройкой

• Основные функции ПИД (S7-1500, S7-300/400, WinAC)
  Простая инструкция ПИД для задач непрерывного или дискретного управления (CONT_C, CONT_S и т. д.).

Siemens рекомендует устройства программирования SIMATIC Field PG в качестве мощной и надежной платформы для инженерного программного обеспечения STEP 7, особенно когда инженерная станция также используется для ввода в эксплуатацию, обслуживания и технического обслуживания системы автоматизации.



Однако можно использовать любой ПК, отвечающий следующим требованиям.

SIMATIC Field PG

Поддерживаемые операционные системы (только 64-разрядная версия)

Windows 7 (64-разрядная версия)**

• Windows 7 Home Premium SP1*
• Windows 7 Профессиональная с пакетом обновления 1 (SP1)
• Windows 7 Корпоративная с пакетом обновления 1 (SP1)
• Windows 7 Максимальная SP1

Windows 10 (64-разрядная версия)

• Windows 10 Домашняя версия 1809, 1903*
• Windows 10 Профессиональная версия 1809, 1903
• Windows 10 Корпоративная версии 1809, 1903
• Windows 10 IoT Корпоративная 2015 LTSB
• Windows 10 IoT Корпоративная 2016 LTSB
• Windows 10 IoT Корпоративная 2019 LTSC

Windows Server (64-разрядная версия)

• Windows Server 2012 R2 StdE (полная установка)
• Windows Server 2016 Standard (полная установка)
• Windows Server 2019 Standard (полная установка)

*только для Basic Edition

**не для «STEP 7 Basic/Professional и WinCC Professional»



Инструмент совместимости

Инструмент совместимости — это функция, предоставляемая отраслевой онлайн-поддержкой Siemens, с помощью которой можно выбрать совместимые программные продукты или проверить совместимость существующих конфигураций.

Мистер Автоматизация: SIMATIC Safety с S7-1200F

Все инструменты конфигурирования и программирования, необходимые для создания ориентированной на безопасность программы, интегрированы в пользовательский интерфейс STEP 7 и используют общую структуру проекта. Используя опцию SIMATIC STEP 7 Safety Basic или STEP 7 Safety Advanced (TIA Portal), вы также можете воспользоваться всеми преимуществами TIA Portal для вашей отказоустойчивой автоматизации. Чтобы использовать этот пакет опций, требуется действующая лицензия SIMATIC STEP 7 Basic или STEP 7 Professional.



ШАГ 7 Безопасность — это бесшовная интеграция безопасности в TIA Portal. Тем не менее, программы, ориентированные на безопасность, по-прежнему можно создавать с помощью STEP 7 и распределенной безопасности. Программы, созданные с помощью STEP 7 Distributed Safety, можно перенести в TIA Portal в любое время.

• Дополнительная информация о SIMATIC Safety Integrated
• Больше в Промышленном Молле

• Интуитивно понятное управление и та же концепция управления, которая используется для создания стандартных программ, позволяют быстро приступить к созданию отказоустойчивых программ
• Та же конфигурация F-системы, что и для стандартной системы автоматизации
• Готов к запуску: рабочая группа F создается автоматически при интеграции F-CPU
• Благодаря встроенной библиотеке функциональных блоков, сертифицированных TÜV, можно легко реализовать функции безопасности

• Создание программы безопасности на языке программирования FBD или LAD
• В сочетании со специальными подписями для параметров устройства концепция библиотеки поддерживает внутреннюю стандартизацию и упрощает проверку приложений, ориентированных на безопасность
• Редактор управления безопасностью обеспечивает централизованную поддержку для администрирования, отображения и изменения параметров, связанных с безопасностью
• Стандартизированная и интегрированная идентификация ресурсов, связанных с безопасностью, упрощает обзор

• Помимо программы обеспечения безопасности, на том же CPU может выполняться и стандартная программа
• Улучшенная производительность благодаря оптимизированному компилятору безопасности
• Автоматический вызов программы безопасности с автономными настройками приоритетов и времени
• Назначение F-адресов для ET 200SP и ET 200MP без DIL-переключателя

• Упрощенная распечатка приемки
• Новая концепция безопасности для S7-1500: отдельный уровень защиты для конфигурации безопасности
• Также поддерживаются функции обнаружения ошибок и проверки безопасности при создании программы безопасности, а также сравнение программ безопасности

Начните работу с SIMATIC STEP 7 прямо сейчас

Современные решения по автоматизации должны преодолевать множество проблем. Для этого им требуется высокопроизводительное программное обеспечение, максимально эффективное, гибкое и надежное как сейчас, так и в будущем. Выбирая правильную лицензию для своего отдельного приложения, вы будете поддерживать свое программное обеспечение в актуальном состоянии с минимальными затратами.

На странице siemens.com/simatic-licenses вы найдете дополнительную информацию по таким темам, как служба обновления программного обеспечения (SUS) и онлайн-доставка программного обеспечения (OSD), а также о типах лицензий и администрировании ваших лицензий на программное обеспечение с помощью Автоматический менеджер лицензий

Опции SIMATIC STEP 7 STEP 7 (TIA Portal) уже характеризуется обширным набором встроенных функций. Но для задач, выходящих за рамки стандартных требований автоматизации, эти функции можно расширить за счет специальных опций, которые легко интегрируются в STEP 7 и TIA Portal, таких как отказоустойчивые приложения или технологические задачи.

Загрузки и поддержка Краткий обзор SIMATIC STEP 7 (TIA Portal)

Лучшие руководства и документация по ПЛК Siemens

В начале моего нового онлайн-курса по ПЛК Siemens я показываю студентам, какие из десятков тысяч отраслевых руководств и вспомогательных документов Siemens Веб-сайт, который я, как новый пользователь, нашел наиболее полезным.

В сегодняшней статье я хочу поделиться с вами некоторыми из них, а именно теми руководствами, которые будут полезны пользователю любого ПЛК Siemens.

Первый документ, копию которого потребуют все пользователи ПЛК Siemens, если это каталог ST-70 . Чтобы получить его, просто перейдите на https://Support.Industry.Siemens.com и выполните поиск ST-70 .

После загрузки копии и раскрытия списка содержимого с левой стороны вы найдете разделы, посвященные S7-1200, S7-1500, S7-300 и 400, а также раздел на распределенных контроллерах и системах ввода/вывода.

Следующим документом, который я бы порекомендовал новым пользователям ПЛК Siemens, является  Руководство по программированию S7 .

Это руководство содержит множество советов и примеров по программированию, таких как информация о многоэкземплярных блоках (стр. 49), загрузка без повторной инициализации (стр. 53), примечания об использовании памяти и системных битов (стр. 62) и информация о сохраняемых тегах, памяти и объеме памяти каждого ЦП (стр. 64.)

Существует даже раздел о косвенной адресации (стр. 76) и рекомендации по использованию SCL для вычислений, даже внутри релейных подпрограмм (стр. 77. )

Третий документ, который я хочу порекомендовать, это Руководство по стилю S7 . В этом руководстве содержится много информации и рекомендаций по номенклатуре, которую вы используете в своем проекте.

Он также включает в себя список стандартных сокращений, включая распространенные префиксы, и даже включает шпаргалку в конце документа, которая берет все и объединяет все это на одной странице.

Далее Список сравнения языков программирования . В этом документе есть отличные таблицы, сравнивающие такие вещи, как, например, какие модификации требуют, чтобы какая модель ЦП переходила в режим остановки, а также десятки таблиц, сравнивающих различия языков программирования между ЦП.

Последним документом по ПЛК Siemens, который я хочу порекомендовать, является документ для SIMATIC  Automation Tool .

Хотя в этом документе содержится много полезной информации, я хочу сразу перейти к странице 117 из-за таблицы на этой странице, в которой показано все, что может сделать этот инструмент:

В первом столбце вы можете увидеть множество вещей, с которыми этот инструмент может вам помочь, даже если у вас нет лицензии и вы используете в «бесплатном» режиме. К ним относятся настройка IP-адресов, обновление прошивки и многое другое.

Таким образом, если вы всегда хотели узнать, как настраивать и программировать ПЛК Siemens, но считаете эту перспективу немного ошеломляющей, руководства, которые я перечисляю в этом блоге, должны помочь вам сосредоточиться на нескольких документах, которые вы должны найти немедленно. полезный.

Ссылки на пять основных руководств по S7 (по состоянию на 15.03.22):
— Каталог ST-70
— Руководство по программированию S7
— Сравнительный список языков программирования S7:
— Руководство по стилям программирования S7
— Руководство по SIMATIC Automation Tool

Тем не менее, если вы хотите пройти углубленное обучение работе с ПЛК S7, включая подробный обзор аппаратного обеспечения, как выбрать все компоненты, необходимые для полной системы, а также как писать, загружать и тестовые программы, основанные на наиболее распространенных реальных приложениях, ознакомьтесь с моим курсом Siemens S7, который в настоящее время продается на TheAutomationSchool.com:

А для тех, кто предпочитает учиться, читая, ниже я дам ссылки на две лучшие книги, которые я нашел по этому вопросу.

Первая — это отличная новая книга «Начало работы», которая проведет вас от введения новых пользователей к моменту, когда вы сможете написать несколько программ. И второе и третье, которые я бы назвал окончательными справочными руководствами для каждого ПЛК S7:

• Siemens Step 7 Programming (также включает отличный раздел аппаратного обеспечения)
• Автоматизация с SIMATIC S7-1200 (полный справочник по S7-1200 imo.)
• Автоматизация с SIMATIC S7-1500 (полный справочник по S7-1500 imo.)

Обратите внимание, что я лично активно использовал все вышеперечисленные книги для подготовки к своему курсу, и они также официально одобрены Siemens.

---

Посмотреть видео выпуск:

---

С уважением,

Инструктор по автоматизации Шон Тирни

05

Есть вопрос? Присоединяйтесь к моему сообществу профессионалов в области автоматизации и принимайте участие в обсуждении! Вы также найдете мои курсы по ПЛК, HMI и SCADA на сайте TheAutomationSchool. com.

Спонсорство и реклама: Покажите свой продукт или услугу нашим 75 тысячам подписчиков, а также поддержите независимую автоматизированную журналистику, спонсируя или рекламируя вместе с нами! Узнайте больше в нашем Руководстве по СМИ здесь или свяжитесь с нами, используя эту форму.

• Автор
• Recent Posts

Shawn Tierney

Шон начал программировать еще подростком в начале 80-х, а после получения степени в области электроники он проработал 25 лет специалистом по автоматизации. В 1999 году Шон запустил свой первый веб-сайт, который был предшественником TheAutomationBlog.com, который он запустил в 2013 году. Сегодня Шон продолжает публиковать и редактировать контент для The Automation Blog, а также ведет курсы PLC, HMI и SCADA на TheAutomationSchool.com.

Последние сообщения Шона Тирни (посмотреть все)

(478 просмотров)

Как установить и начать работу с Siemens TIA Portal и S7-PLCSIM

Введение

Компания Siemens является одним из основных игроков в области программирования ПЛК и высоко ценится в отрасли. . Благодаря Siemens TIA Portal программисты могут использовать новейшее программное обеспечение для интуитивно понятного кодирования небольших и крупных проектов, а также всего остального между ними.

В этом руководстве мы рассмотрим, как начать работу над проектом с использованием TIA Portal, от настройки ПЛК, который мы собираемся использовать, до добавления некоторых функций в программу.

Во-первых, важно отметить, что вам нужна действующая лицензия, чтобы начать программирование с SiemensTIA Portal, а они недешевы. Обычно они приобретаются для конкретного проекта, и лицензия используется соответственно. Сама лицензия Siemens поставляется на USB-накопителе.

Выбор лицензии Siemens Automation

Начните с открытия Диспетчера лицензий Siemens Automation, чтобы перенести лицензию с лицензионного накопителя на ваш компьютер для программирования. Тот, что выделен, нужен нам для версии TIA Portal, которую мы используем; В14 СП1.

Программирование ПЛК Siemens — лицензия SIMATIC

Настройка портала TIA

Итак, давайте начнем и создадим новый проект. Откройте портал TIA;

Программирование ПЛК Siemens — Totally Integrated Automation (TIA) Portal v14

Когда он откроется, нажмите «Создать новый проект»;

Программирование ПЛК Siemens — Портал Totally Integrated Automation (TIA) Создание нового проекта

Дайте ему имя, затем нажмите «Создать».

Программирование ПЛК Siemens — Портал Totally Integrated Automation (TIA) Создание нового проекта

Вы должны увидеть что-то похожее на следующий экран;

Программирование ПЛК Siemens — Портал Totally Integrated Automation (TIA) Создание нового проекта

Нажмите «Открыть вид проекта», чтобы начать, а затем «Добавить новое устройство», чтобы добавить ПЛК в проект.

Программирование ПЛК Siemens — Портал Totally Integrated Automation (TIA) Создание нового проекта

При выборе ПЛК необходимо учитывать несколько важных моментов. Во-первых, как мы собираемся подключаться к ПЛК? Кабель Ethernet быстро становится самым популярным способом подключения из-за его скорости и универсальности.

Префикс для ПЛК Siemens с Ethernet, именуемый ProfiNET, — «PN». Если идентификатором ПЛК является ЦП 1511-1 PN, это означает, что это ЦП серии 1500, и он имеет 1 порт Ethernet, обозначенный 1 PN.

«11» в ЦП 1511 означает, сколько памяти имеет устройство, например, ЦП 1511 имеет 150 КБ оперативной памяти для программ и 1 МБ для данных, ЦП 1513 — это ЦП той же серии, но с 300 КБ оперативной памяти для программ и 1,5 МБ для данных.

Если идентификатором ПЛК является ЦП 317-2 PN/DP, это означает, что это ЦП серии 300 с 2 портами Ethernet и 1 соединением MPI или DP. В этом случае «17» в ЦП 317 указывает, что ЦП имеет 1 МБ рабочей памяти.

Соединение DP может использоваться для устройств Profibus для связи по сети ПЛК так же, как ProfiNET. Технология Profibus устарела, а обмен данными медленнее, чем ProfiNET, но она по-прежнему широко используется в автоматизации.

Теперь для целей этого руководства не имеет большого значения, какой ПЛК мы используем, но мы собираемся выбрать ЦП 1511-1 PN, как показано на снимке экрана ниже.

Программирование ПЛК Siemens — портал Totally Integrated Automation (TIA) Выбор ПЛК

Когда мы нажимаем «ОК», он добавляет ПЛК в наш проект и открывает представление устройств, чтобы мы могли добавить в архитектуру другие устройства, например, удаленный ввод-вывод или полевые устройства.

Программирование ПЛК Siemens — Портал Totally Integrated Automation (TIA) Выбор ПЛК

Теперь, когда мы выбрали ЦП, мы хотим добавить код. Это делается в разделе программных блоков, как показано на снимке экрана ниже.

Программирование ПЛК Siemens — Портал Totally Integrated Automation (TIA) Program Program Definition

Если мы откроем наш основной блок [OB1], мы увидим пользовательский интерфейс и место, где мы можем начать писать наш код. Вы должны увидеть экран, аналогичный приведенному ниже;

Программирование ПЛК Siemens — Тестовый проект портала Totally Integrated Automation (TIA)

Программные блоки ПЛК Siemens

Существует несколько различных типов блоков, которые можно использовать в ПЛК Siemens. Как видите, у нас уже есть «Main [OB1]». OB1 — это организационный блок, но есть и другие организационные блоки, которые выполняют другие функции при использовании в ПЛК.

Организационные блоки (OB) представляют собой интерфейс между операционной системой и пользовательской программой. Вызываемые операционной системой, они управляют циклическим и управляемым прерываниями выполнением программы, поведением ПЛК при запуске и обработкой ошибок. Вы можете запрограммировать организационные блоки для определения поведения процессора. Организационные блоки определяют последовательность (стартовые события), по которой выполняются отдельные разделы программы. Вызов OB может прервать выполнение другого OB. Какому OB разрешено прерывать другой OB, зависит от его приоритета. OB с более высоким приоритетом могут прерывать OB с более низким приоритетом. Фоновый OB имеет самый низкий приоритет. Стартовые события, инициирующие вызов OB, называются прерываниями.

Далее идут функциональные блоки и функциональные вызовы. Оба они очень похожи друг на друга в том смысле, что вы можете создавать в них свой собственный программный код, но основное отличие состоит в том, что функциональный блок или FB используется для программных подпрограмм, которые имеют внутреннюю память, тогда как функциональный вызов или FC, используется для программных подпрограмм, которые имеют временную память.

Функциональные блоки хранят свою внутреннюю память в экземплярном блоке данных. Это означает, что к нему можно получить доступ в других подпрограммах ПЛК, используя его адрес блока данных, и он не потеряет свою память. Вызов функции теряет свою память при каждом цикле ПЛК. Для нескольких экземпляров или повторяющихся функций следует использовать функциональные блоки, чтобы сохранить память.

Блоки данных, как мы уже узнали, — это область, в которой мы можем хранить данные. Мы можем использовать эти сохраненные данные во всех наших программах, но по сути это просто списки. Мы можем определять различные типы данных в блоках данных и отображать в них данные. Разница между двумя типами блоков данных, экземплярным и глобальным, заключается в том, что в случае глобальных блоков данных FB, FC и OB могут считывать и записывать данные, содержащиеся в блоке данных. Экземплярный DB назначается определенному функциональному блоку, как мы уже узнали, и содержит локальные данные для этого назначенного функционального блока. Это продемонстрировано на изображении ниже.

Теперь, когда у нас есть представление о том, что делают различные типы блоков, мы не можем продолжать и приступать к кодированию нашей программы.

Запуск моделирования S7-PLCSIM

После того, как наша программа будет готова к работе, следующим шагом будет ее загрузка в ПЛК или ее моделирование. При отсутствии реального ПЛК Siemens предоставляет программу, которая может моделировать ПЛК и тестировать вашу программу. Здесь требуется программное обеспечение S7-PLCSIM, а для нашего тестового проекта — S7-PLCSIM версии 14.

Перед загрузкой моделирования вы увидите это окно.
