Плинтус для электропроводки. Электротехнический плинтус с кабель-каналом: особенности, типы, монтаж

Что такое электротехнический плинтус с кабель-каналом. Какие бывают типы и конструкции. Как правильно выбрать и установить плинтус с кабель-каналом. Преимущества и недостатки использования для прокладки проводки.

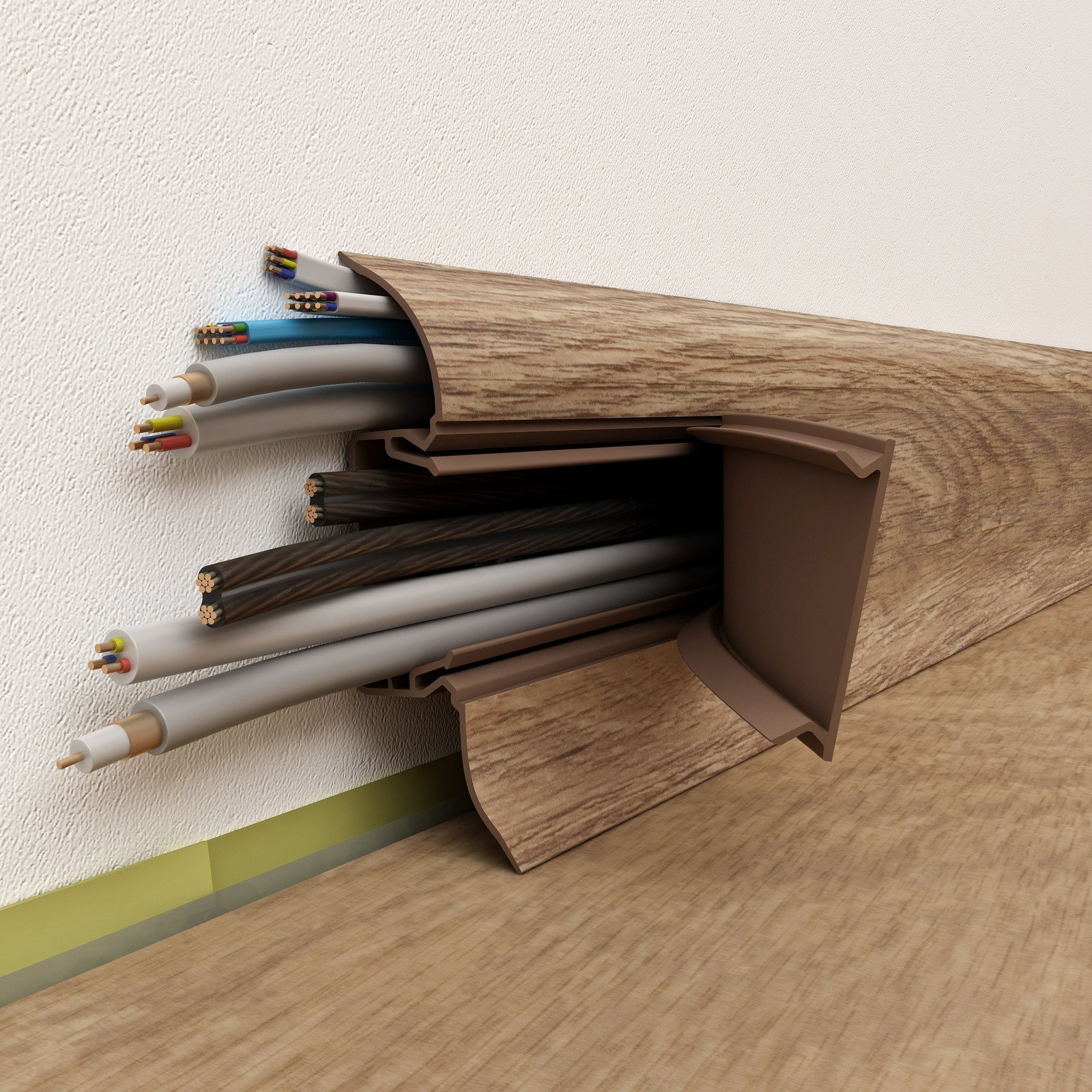

Что такое электротехнический плинтус с кабель-каналом

Электротехнический плинтус с кабель-каналом — это специальное изделие для скрытой прокладки электропроводки и слаботочных кабелей. Он совмещает в себе функции обычного напольного плинтуса и кабельного канала. Конструкция позволяет аккуратно и безопасно спрятать провода, сохраняя эстетичный вид помещения.

Основные типы электротехнических плинтусов

Существует два основных типа электротехнических плинтусов с кабель-каналами:

• С интегрированным кабель-каналом — имеют углубление для проводов, закрывающееся съемной крышкой
• Со съемной лицевой панелью — состоят из монтажной планки с пазами для кабелей и декоративной передней части

По материалу изготовления различают пластиковые, металлические и полиуретановые плинтусы с кабель-каналами.

Преимущества использования электротехнического плинтуса

Прокладка проводки в электротехническом плинтусе имеет ряд преимуществ:

• Позволяет скрыть провода без штробления стен
• Обеспечивает удобный доступ к проводке для ремонта и модернизации
• Защищает кабели от механических повреждений
• Улучшает внешний вид помещения
• Позволяет разделить силовые и слаботочные кабели

Недостатки электротехнических плинтусов

К основным недостаткам можно отнести:

• Ограниченное пространство для размещения проводов
• Возможные сложности с выводом кабелей к розеткам
• Риск перегрева проводов при большой нагрузке
• Более высокая стоимость по сравнению с обычными плинтусами

Как правильно выбрать электротехнический плинтус

При выборе электротехнического плинтуса с кабель-каналом следует учитывать несколько важных факторов:

• Размер кабель-канала — должен соответствовать количеству и сечению прокладываемых проводов
• Материал — ПВХ подходит для большинства помещений, металл — для офисов, полиуретан — для элитных интерьеров
• Наличие перегородок — позволяет разделить силовые и слаботочные кабели
• Возможность установки розеток — некоторые модели допускают монтаж розеток прямо на плинтус
• Соответствие дизайну помещения — цвет и фактура должны гармонировать с интерьером

Особенности монтажа электротехнического плинтуса

Установка электротехнического плинтуса с кабель-каналом имеет некоторые нюансы:

• Монтаж выполняется после завершения отделки стен и укладки напольного покрытия
• Необходимо заранее продумать схему прокладки проводов и расположение розеток
• Важно обеспечить плотное прилегание плинтуса к полу и стене
• Углы и стыки оформляются с помощью специальных аксессуаров
• Провода укладываются в кабель-канал до окончательной фиксации плинтуса

Можно ли устанавливать розетки на электротехнический плинтус

Некоторые модели электротехнических плинтусов позволяют устанавливать розетки непосредственно на корпус. Это удобно, но имеет ряд особенностей:

• Требуются специальные розетки для монтажа на плинтус
• Высота расположения розеток получается довольно низкой
• Необходимо тщательно соблюдать правила электробезопасности
• Не все производители предлагают такую возможность

При необходимости установки розеток на стандартной высоте придется использовать дополнительные кабель-каналы для вывода проводов.

Пожаробезопасность электротехнических плинтусов

Вопросы пожарной безопасности при использовании электротехнических плинтусов с кабель-каналами заслуживают особого внимания:

• Большинство современных плинтусов изготавливаются из самозатухающих материалов
• Важно не превышать допустимую нагрузку на проводку
• Рекомендуется использовать кабели с негорючими оболочками
• Необходимо обеспечить надежное соединение проводов
• Следует избегать перегрева кабелей в замкнутом пространстве

При соблюдении правил монтажа и эксплуатации электротехнические плинтусы не представляют повышенной пожарной опасности.

фото, видео, плюсы и минусы монтажа

• Статья
• Видео

При ремонте очень важно учитывать все мелочи и нюансы, чтобы каждая деталь гармонично вписывалась в интерьер помещения. А так как на строительном рынке на сегодняшний день существует огромный выбор отделочных материалов, то это не составит особого труда. К этому относится и открытая электропроводка в электротехническом плинтусе. Этот способ более быстрый, экономичный и его можно сделать своими руками. Но прежде чем приступать к работе следует узнать плюсы и минусы такого способа прокладки электрических кабелей и безопасно это или нет. Далее мы расскажем, как проводится проводка в плинтусах и какие преимущества такого способа монтажа.

• Конструкция плинтуса
• Технология установки
• Достоинства и недостатки монтажа

Конструкция плинтуса

По конструкции электротехнические плинтуса схожи между собой: состоят из пластины, которая крепится к стене, полости или полочек, где прокладывается кабель, и лицевой панели. Но есть такие модели, которые содержат только одно углубление, где лежат 3–5 кабелей. Наружная панель представляет собой защитную пластину, которая держится на защелках, то есть вы её крепите без инструментов.

Прокладывать проводку в электротехническом плинтусе можно не только в квартире, но и на даче или в деревянном доме. Это объясняется тем, что монтаж быстрый, удобный и экономически выгодный, при этом электрическая проводка будет спрятана от посторонних глаз.

Технология установки

Прежде чем приступать к работе, необходимо все тщательно продумать и осуществить подготовительные работы. В первую очередь следует решить, где будет проходить проводка. При планировке следует рассчитать общую длину кабеля.

Следующий этап – это покупка всех необходимых материалов для электромонтажа. Следует учитывать, что если планируется дополнительная установка розеток, то необходимо приобрести специальную коробку для установки электрических изделий в плинтус, как показано на фото ниже. Либо можно с помощью кабель канала поднять проводку вверх и установить накладную розетку.

Затем можно приступать к установке. Для этого необходимо:

1. Убрать старый непригодный плинтус.
2. Снять защитную панель короба. Должна остаться только установочная планка, с которой в дальнейшем и будут осуществляться работы.
3. Из внутреннего угла начинаете установку крепления. На торцевую сторону планки наденьте угловой переходник. И в том месте, где планируется проводка, приложите планку.
4. С помощью шила необходимо сделать проколы для крепления. На стене при этом отметки должны быть небольшие.
5. Затем плинтус убирается, и с помощью перфоратора делаются отверстия диаметром в 6 мм, в которые вставляются дюбеля.
6. Установочная планка возвращается на место и прикручивается саморезами.
7. С помощью специальных переходников плинтус крепится к каркасу.
8. Как только планка была установлена, можно приступать к монтажу проводки. Для этого все провода помещаются в специальные кабель каналы или на полки.
   Если есть необходимость, то провода дополнительно фиксируются механическими крепежами.
9. Там, где должны быть подрозетники, проделываются отверстия. Чтобы избежать повреждения изоляции, его края следует зачистить с помощью напильника. Следующий этап – это установка розеток и их фиксация.
10. После прокладки проводки установите на место лицевую панель.

На видео наглядно демонстрируется, как провести проводку в плинтусе своими руками:

Достоинства и недостатки монтажа

Электропроводка в плинтусах имеет свои преимущества и недостатки. К основным достоинствам относят:

• Такой способ монтажа разрешен согласно главе 2.1 ПУЭ п.2.1.4.
• Проложить электрический кабель можно без повреждения обшивки стен и отделки.
• Защищенная панель на каркасе легко снимается без применения дополнительных инструментов. Благодаря этому можно легко и быстро заменить поврежденные провода или осуществить ревизию проводки.
• На строительном рынке предоставляется большой выбор данной продукции. Благодаря этому можно подобрать плинтус на любой вкус и пожелания. Провода могут располагаться как на одной полке, так и на нескольких.

Но помимо преимуществ, проводка в плинтусе имеет и свои минусы. К основным недостаткам относят:

• Как правило, дешевые изделия изготавливают из дешевых материалов. И как результат – увеличивается риск растрескивания или повреждения при монтаже или эксплуатации.
• Со временем между электротехническим коробом и полом появляются щели из-за гибких краев конструкции. В них попадает мелкий мусор и пыль, которую очень сложно оттуда убрать.
• Полимерные покрытия и материалы не переносят воздействия ультрафиолетовых лучей – трескаются и выцветают.

Вот и все, что мы хотели рассказать вам о данном способе электромонтажа. Теперь вы знаете, что собой представляет проводка в плинтусах, как произвести монтаж своими руками и какие плюсы и минусы данного варианта электропроводки.

Наверняка вы не знаете:

• Как спрятать провода в квартире
• Электрическое отопление плинтусного типа
• Какие бывают кабель-каналы

Adblock
detector

Электротехнический плинтус с кабель-каналом: типы, установка, прокладка кабелей

Можно протянуть несколько проводов или модернизировать проводку, используя плинтусные кабель-каналы. Это специальные изделия, которые называют еще электротехническими плинтусами. Это неидеальное решение, но неплохое.

Содержание статьи

• 1 Проводка в плинтусе: плюсы и минусы
• 2 Пожаробезопасность
• 3 Виды плинтусов с кабель-каналами
• 4 Прокладка проводки в плинтусах: как и когда делать
• 5 Установка плинтуса с кабель каналом
  • 5.1 Со съемной крышкой
  • 5. 2 Электротехнический плинтус со съемной лицевой частью
  • 5.3 Как ввести и вывести кабель из плинтусного кабель-канала
  • 5.4 Розетки на плинтусе

Проводка в плинтусе: плюсы и минусы

Плюсы такого решения очевидны для тех, кто хочет модернизировать проводку, но до капитального ремонта дело еще не дошло. По правилам укладывать электрокабели можно:

• Открытым способом. Это ретро-проводка и кабель-каналы.
• Закрытым способом: либо в слой штукатурки, либо в штробы (в многоэтажках блочного типа штробить нельзя), но с обязательной установкой распаечных коробок, в которые выводят все соединения проводов.

Как понимаете, без ремонта можно только сделать открытую проводку либо уложить провода в кабель-каналах. Ретро-проводка требует соответствующей обстановки, а обычные кабель-каналы выглядят совсем на любителя. Поэтому, наверное, наиболее популярный выход — сделать проводку в плинтусах. Плинтуса нужны специальные, со сформованным продольным пазом под укладку кабелей.

Электропроводка под плинтусом

Итак, плюс укладки кабелей в плинтуса — не требует капитального ремонта, быстро монтируется. Всегда есть возможность заменить кабель или перепроложить его. Но есть и минусы. Первый — охлаждение кабелей, уложенных в слой штукатурки лучше, чем у тех, которые лежат пучком да и еще в закрытом невентилируемом пространстве. Поэтому не перегружайте проводку, не включайте в нее больше приборов, чем ее предельная нагрузка.

Еще один недостаток — кабель-каналы в плинтусе небольшие и разводку по большой квартире в них не сделаешь. Банально не хватит места. Там удастся уложить три-пять проводов, в зависимости от диаметра. А еще надо провода от интернета, кабельного телевидения и т.д. туда упаковать. И очень желательно, чтобы между ними (проводкой и малоточными проводами) была перегородка. Иначе и интернет будет «тормозить» и телевидение «снежить» и искажаться. Так что если всерьез собираетесь тянуть проводку в плинтусах, то плинтус должен быть высоким, с двумя-тремя отделениями, разделенными перегородками.

Плинтуса для укладки проводов могут быть не только из ПВХ

Еще вопрос: как сделать розетки/выключатели. Есть системы электротехнических плинтусов, в которых розетки монтируются прямо над плинтусом. Но не для всех это подходит. Слишком низко для людей в возрасте. Так что придется все-таки либо штробить, либо укладывать кабеля в открытую или в небольшом кабель-канале. По современным стандартам, розетки делают на высоте 60-80 см. Так что участки небольшие, но кабели/кабель-каналы все равно будут.

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Виды плинтусов с кабель-каналами

Начнем с материалов. Пристенные плинтуса с кабель-каналами делают из нескольких видов материала. Хорошо известны изделия из ПВХ пластика, есть из металла (алюминий и сплавы, можно найти медь и латунь). Не так давно появились плинтуса с каналами для кабелей из полиуретана.

Могут быть они двух конструкций:

1. Углубление под кабели сформовано в «теле» плинтуса и прикрывается крышкой из того же материала. Это варианты для небольшого количества кабелей.

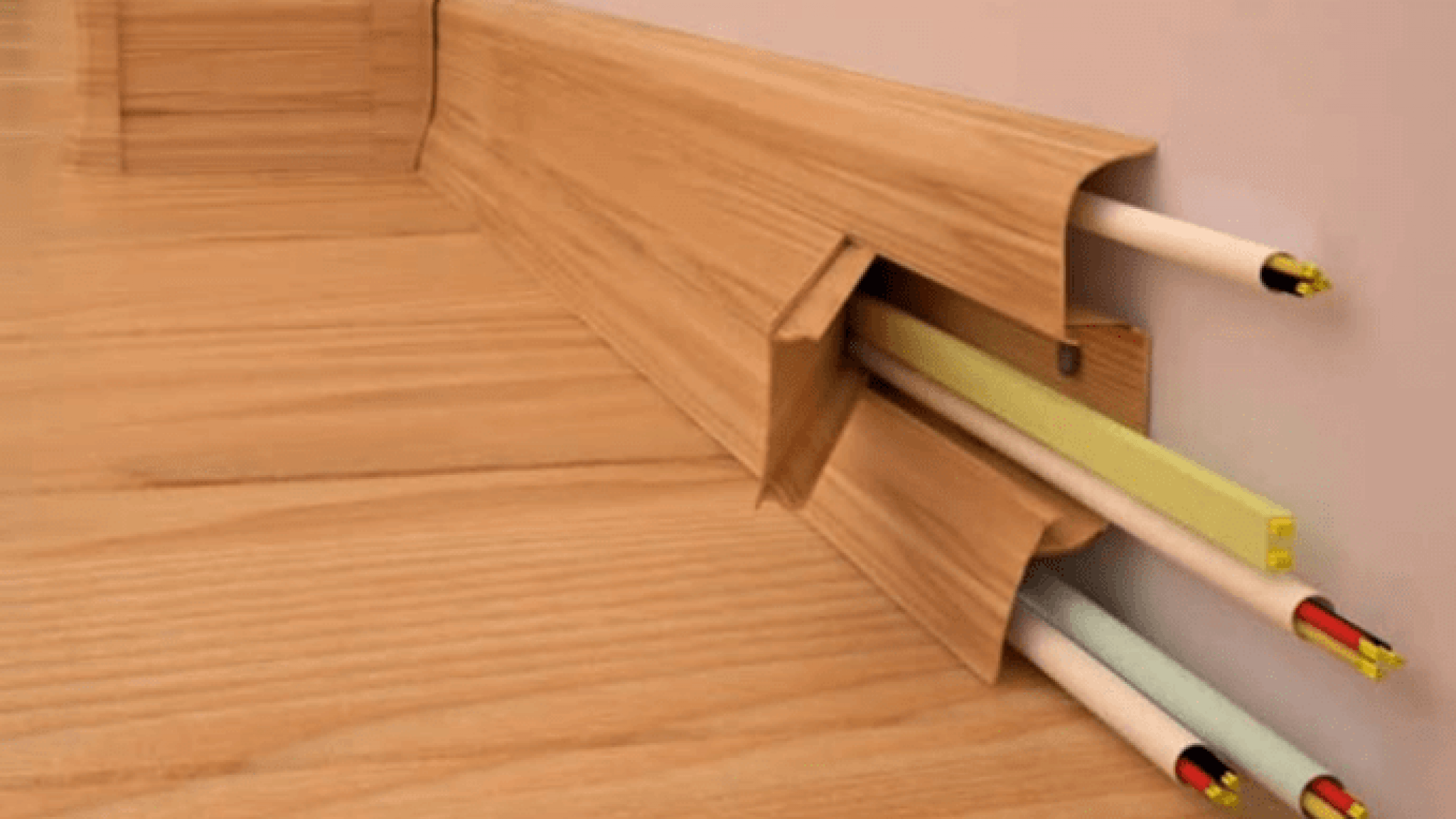

   Прокладка кабеля в плинтусе с кабель-каналом: один из типов

2. Со съемной верхней крышкой. Состоят из двух частей: задней планки со сформированными выемками под прокладку проводников и декоративной крышки. Материал не обязательно должен быть одинаковым. Иногда отличается цвет, иногда применяют даже разные материалы.

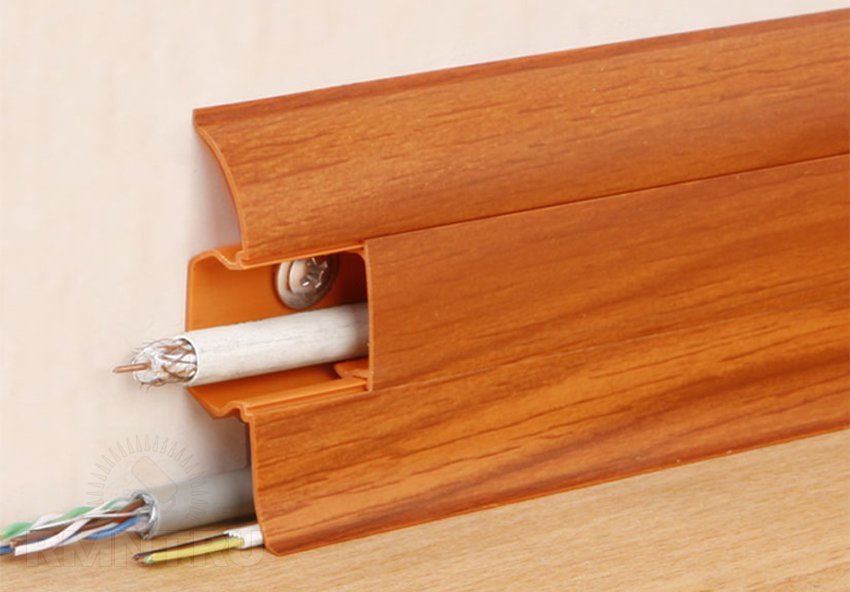

Этот электротехнический плинтус имеет съемную лицевую панель

Оба варианта жизнеспособны и успешно эксплуатируются. Но способ монтажа у них различный. В первом случае плинтус крепится к стене через кабель-канал, во втором — задняя часть фиксируется к стене, а лицевая надевается после монтажа.

Прокладка проводки в плинтусах: как и когда делать

В общем-то, проводка в кабель-канале удобная вещь. Но до тех пор, пока не начинаешь думать как же все осуществить. По технологии устанавливаются подрозетники, гофра к ним до того, как стены прошпаклевали. А электротехнический плинтус монтируется уже после того, как стены отделаны полностью и даже после того, как уложено напольное покрытие. Явное несоответствие. Если вы только планируете ремонт, то именно так и стоит поступить. Сначала установить розетки и выключатели, провода на потолке к светильникам. Подключить к ним провода и уложить в гофру. А ее вывести из стены на уровне плинтуса. И при монтаже гофру вводить в электротехнический плинтус. Тогда проблем с вводом и выводом кабеля не будет.

Монтировать плинтус с кабель-каналом нужно после того, как отделка стен и пола окончена

Если же ремонт окончен и модернизируется только проводка, стоит решить, как будете тянуть провода к розеткам: поверху просто кабелем или в кабель-каналах малого сечения. Иначе провода к розеткам и выключателям не дотянуть.

Установка плинтуса с кабель каналом

Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.

Углы и края оформляются специальными доборными элементами

Со съемной крышкой

Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.

Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.

Для бетона и кирпича применяют дюбеля, в гипсокартон ставят особый крепеж, а в дерево саморезы

Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.

Один нюанс. После укладки проводов, крышку не всегда легко поставить на место. Она может упираться в кабель, что мешает ей защелкнуться. Попробуйте уложить кабель в саму крышку, так будет проще ее закрыть.

Укладка кабелей в плинтуса тоже имеет свои особенности

И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.

Электротехнический плинтус со съемной лицевой частью

При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».

Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.

Как ввести и вывести кабель из плинтусного кабель-канала

При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.

Как ввести и вывести кабель в плинтус

Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.

Розетки на плинтусе

Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.

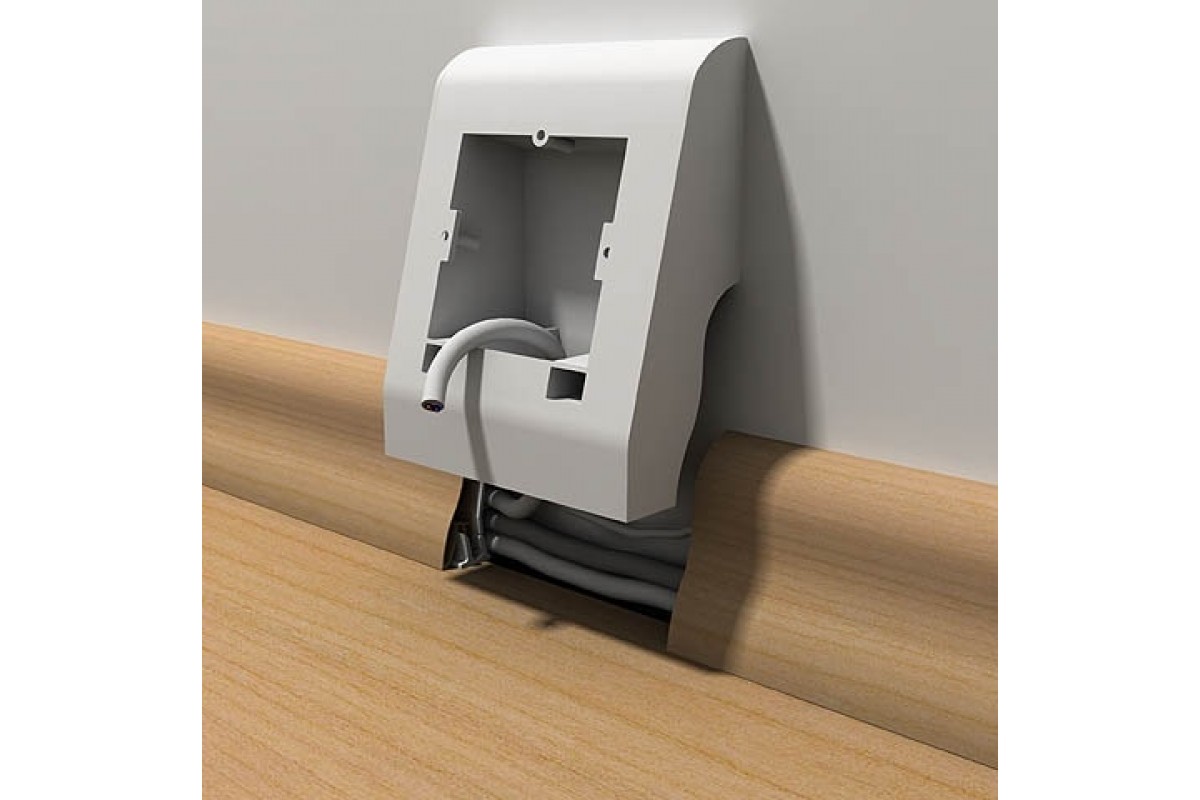

Специальные розетки можно монтировать прямо на плинтус

Можно также купить специальные розетки для установки на плинтус. Есть они в магазинах, торгующих электрикой. По цене разброс большой. Установить их можно на самый обычный ПВХ плинтус с кабель-каналом. Но под установку такой розетки надо вырезать установочное место и важно не переборщить. Затем корпус закрепляют к стене, вставляют электрическую часть и затем подключают провода.
