Пнсв расшифровка. Провод ПНСВ: характеристики, применение и особенности монтажа — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое провод ПНСВ. Для чего используется нагревательный провод ПНСВ. Какие технические характеристики имеет провод ПНСВ. Как правильно подключать и монтировать провод ПНСВ для прогрева бетона. Какие преимущества и недостатки у провода ПНСВ.

Содержание

Что такое провод ПНСВ и для чего он используется

Провод ПНСВ — это специальный нагревательный провод, предназначенный в первую очередь для прогрева бетона в зимнее время. Расшифровка аббревиатуры ПНСВ следующая:

П — провод
Н — нагревательный
С — стальной (жила)
В — в виниловой (ПВХ) изоляции

Основная область применения провода ПНСВ — прогрев бетона и бетонных конструкций при заливке в холодное время года. Это позволяет проводить бетонные работы даже при отрицательных температурах. Кроме того, провод ПНСВ используется:

Для обогрева почвы в теплицах и парниках
Для обогрева водопроводных труб
В системах антиобледенения водостоков и желобов
Для устройства теплых полов

Конструкция и технические характеристики провода ПНСВ

Провод ПНСВ имеет следующую конструкцию:

Токопроводящая жила — стальная однопроволочная, может быть оцинкованной или неоцинкованной
Изоляция — из ПВХ-пластиката или специального полиэтилена

Основные технические характеристики провода ПНСВ:

Количество жил — 1
Номинальное сечение жилы — от 1,2 до 2,0 мм²
Максимальная рабочая температура — 80°C
Температурный диапазон эксплуатации — от -60°C до +50°C
Минимальный радиус изгиба — 5 наружных диаметров провода
Рекомендуемое напряжение питания — 60-75 В
Удельное сопротивление: — 1,2 мм² — 0,15 Ом/м — 2,0 мм² — 0,044 Ом/м
Удельная мощность тепловыделения — 20-40 Вт/м

Преимущества и недостатки провода ПНСВ

Провод ПНСВ для прогрева бетона имеет ряд преимуществ:

Простота монтажа и эксплуатации

Высокая надежность и безопасность
Равномерный прогрев бетона по всему объему
Возможность регулировки температуры нагрева
Относительно низкая стоимость

К недостаткам можно отнести:

Необходимость точного расчета длины провода
Потребность в понижающем трансформаторе
Невысокая механическая прочность
Возможность перегрева при неправильном монтаже

Как правильно подключать и монтировать провод ПНСВ

Для правильного подключения и монтажа провода ПНСВ необходимо выполнить следующие шаги:

Рассчитать необходимую длину провода исходя из объема бетона и температуры окружающей среды
Подготовить понижающий трансформатор на 60-75 В
Разделить провод на секции длиной 15-18 метров
Уложить секции провода в бетон с шагом 15-20 см
Подключить секции к трансформатору через холодные концы

Обеспечить надежную изоляцию соединений
Контролировать температуру нагрева бетона

Требования к монтажу провода ПНСВ

При монтаже провода ПНСВ необходимо соблюдать следующие требования:

Минимальная температура монтажа — не ниже -15°C
Радиус изгиба — не менее 5 диаметров провода
Расстояние между соседними проводами — не менее 15 см
Недопустимо пересечение или соприкосновение проводов
Соединения нагревательной части и холодных концов выполнять вне бетона
Для равномерности нагрева рекомендуется покрывать провод фольгой толщиной 0,2-0,5 мм

Расчет необходимой длины провода ПНСВ

Для расчета требуемой длины провода ПНСВ используют следующую формулу:

L = V * Q / P,

где:

L — длина провода, м
V — объем бетона, м³
Q — удельная мощность, необходимая для прогрева (40-80 Вт/м³)
P — удельная мощность тепловыделения провода, Вт/м

Рекомендуемый расход провода ПНСВ — 50-60 погонных метров на 1 м³ бетона.

Схемы подключения провода ПНСВ

Существует несколько схем подключения провода ПНСВ для прогрева бетона:

1. Однофазная схема

Самая простая схема — подключение секций провода к однофазному понижающему трансформатору. Применяется для небольших объемов бетона.

2. Трехфазная схема «звезда»

Секции провода подключаются к трехфазному трансформатору по схеме «звезда». Обеспечивает более равномерный нагрев.

3. Трехфазная схема «треугольник»

Подключение по схеме «треугольник» позволяет увеличить мощность нагрева при том же сечении проводов.

Альтернативы проводу ПНСВ для прогрева бетона

Существуют альтернативные варианты прогрева бетона в зимнее время:

Греющий кабель КДБС
Провод ПНСП (аналог ПНСВ)
Провод ПТПЖ
Греющий кабель ВЕТ
Индукционный нагрев опалубки
Инфракрасный нагрев

Выбор оптимального варианта зависит от конкретных условий и объемов работ.

Безопасность при работе с проводом ПНСВ

При монтаже и эксплуатации провода ПНСВ необходимо соблюдать следующие меры безопасности:

Использовать средства индивидуальной защиты (диэлектрические перчатки, обувь)
Применять понижающий трансформатор с напряжением не выше 75 В
Обеспечить надежное заземление оборудования
Не допускать повреждения изоляции провода
Контролировать температуру нагрева бетона
Не оставлять работающую систему без присмотра

Соблюдение этих мер позволит обеспечить безопасную и эффективную работу системы прогрева бетона проводом ПНСВ.

Провод пнсв: особенности и характеристики

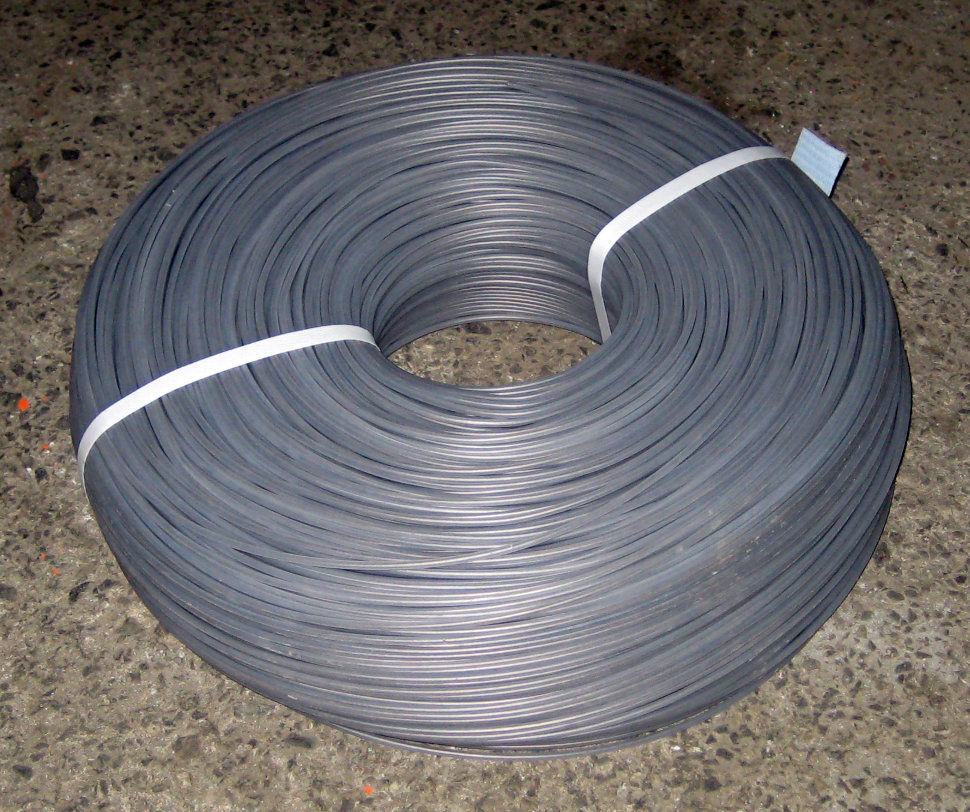

Провод типа ПНСВ

Провод для прогрева бетона ПНСВ получил широкое распространение в строительстве. В отличие от других проводов его основное назначение не передача электрической энергии, а нагрев участков бетона в которые он укладывается. Преимущественно его используют во время строительства в зимнее время, но иногда его применяют в качестве системы теплых полов. Но давайте обо всем по порядку.

Расшифровка и конструкция провода ПНСВ

Начать наше знакомство с проводом ПНСВ предлагаем с расшифровки его названия, которое уже многое скажет о его назначении. Более же дательный разбор конструкции провода позволит нам определиться с основными его характеристиками.

Расшифровка названия провода ПНСВ

Маркировка провода ПНСВ несколько отличается от аббревиатур обычных проводов. В связи с этим у многих возникают определенные трудности.

Провода ПНСВ

Итак:

Первая буква «П» говорит нам о том, что перед нами провод. Кроме проводов существуют еще кабели, но не в данной категории.

Вторая буква «Н» и она является наиболее определяющей в назначении кабеля. Именно она указывает на то, что провод нагревательный и использовать его для передачи электрической энергии не стоит.
Третья буква «С». Она указывает нам на материал, из которого изготовлен проводник. В нашем случае провод имеет стальной проводник. А как известно сталь имеет не самый высокий показатель теплопроводности, что и позволяет применять провод в качестве нагревательного.

Обратите внимание! Для изготовления провода может применяться сталь двух видов – оцинкованная или не оцинкованная. Первый вариант позволяет защитить провод от коррозии, но как вы понимаете цена такого изделия несколько выше. Хотя разница в цене не столь существенна.

Конструкция провода ПНСВ

Последняя буква аббревиатуры «В». Она указывает на материал, из которого изготовлена изоляция провода. В данном случае это винил или как его правильнее называть поливинилхлорид.

После этого обычно указывается сечение провода в мм². Данная марка провода имеет не столь широкий модельный ряд. Наиболее распространенными моделями являются изделия в 1, 1,2, 1,4 мм². Но на рынке можно встретить модели до 6 мм².

Конструкция провода ПНСВ

Провод прогревочный ПНСВ по своей конструкции очень похож на провод ПВ1, который по сути является его прототипом. Тем не менее давайте уделим несколько слов его конструкции.

Прежде всего это конечно жила провода. Она выполняете одной цельной проволокой, что конечно же оказывает серьезное влияние на общую гибкость провода. Особенно это заметно в проводах большего сечения. По классификации гибкости данный провод относят к первому наименее гибкому классу.

Гибкость проводов ПНСВ

В то же время характеристики гибкости данный провод имеет относительно неплохие. Так минимальный радиус изгиба должен составлять не менее 5 наружных диаметров провода, что по характеристике соизмеримо с проводами 3-го и более высоких классов гибкости проводов.
Кроме непосредственно жилы наш греющий провод имеет изоляцию. Она напрямую зависит от сечения провода. Ведь чем больше сечение, тем толще должна быть изоляция. Так минимальная толщина ПВХ-изоляции составляет 0,8 мм. Но для изделий сечением до 4 мм² она может составлять 1 мм.

Характеристики проводов ПНСВ

Что касается расцветки провода, то обычно к этому не предъявляют особых требований. Стандартной является черная или коричневая окраска. Но по желанию заказчика возможен выпуск проводов и другой окраски.

Характеристики провода ПНСВ

Характеристики на ПНСВ провод прогревочный во многом отличаются от характеристик обычных проводов. Ведь к нему предъявляются совершенно другие требования, в данном типе провода на первое место выходят не свойства проводника и изоляции, а температурные характеристики и теплоотдача.

Если говорить о температурных характеристиках, то для провода ПНСВ часто указывают максимально допустимую температуру, которая равна +80⁰С. Но это та температура выше которой уже происходит разрушение изоляции. А вот во время эксплуатации инструкция советует соблюдать температуру в пределах – 60⁰С — +50⁰С. То есть нагрев провода выше +50⁰С не рекомендуется.

Монтаж проводов ПНСВ при низких температурах

Еще одной важной деталью является температура монтажа. Хотя эксплуатация провода допускается при температуре до — 60⁰С, но его монтаж не стоит производить при температуре ниже — 15⁰С.
Следующей важной характеристикой у данного типа провода является удельная мощность тепловыделения. У обычных проводов данный параметр не превышает 1 – 3%, но нам необходимо дабы этот параметр был как можно выше. Обычно производители заявляют удельную мощность в районе 20Вт/м.

Обратите внимание! Некоторые производители заявляют удельную мощность до 40Вт / м, но здесь многое зависит от температуры для которой производился расчет и поверхности. Так поверхности с армированием позволяют увеличить данный показатель.

Еще одним важным параметром является удельное сопротивление провода. Оно напрямую зависит от сечения. Так ПНСВ 1,2 провод имеет сопротивление равное 0,12Ом/м, а изделие сечением в 2 мм² имеет сопротивление равное 0,044Ом/м.

Основные характеристики проводов НПСВ

Учитывая, что данный тип провода предназначен для эксплуатации в бетоне, то важным условием является его водостойкость. Кроме того, ПНСВ обладает стойкостью к кислотной и соляной среде, что особенно актуально для бетонов заливку которых производят при минусовых температурах. Ведь в такие растворы часто добавляют разнообразные прибавки для достижения требуемой консистенции.

Подключение провода ПНСВ

Если вы собрались выполнять монтаж провода ПНСВ своими руками, то приведем вам основные правила монтажа. Ведь для получения требуемых показателей его следует выполнять не на глаз, а применять специальный расчет.

В этом расчете должны учитываться площадь предполагаемых работ, объем бетона, скорость ветра на месте проведения работ, температурные показатели, требуемое время прогрева бетона и даже схему подключения провода. Дабы рассмотреть все эти вопросы нам потребуется не одна статья, поэтому остановимся лишь на основных правилах.

Расчет длины проводов ПНСВ для прогрева	На самой первой стадии выполняется расчет требуемого количества провода. Он зависит от объема бетона, схемы подключения и наружных температур. Подключать весь провод одним куском нельзя, так как это не даст должно эффекта. Обычно подключение выполняется отдельными секциями длиной 17 или 28 метров каждый.
Схемы трехфазного подключения	Подключение может быть выполнено двухфазным или трехфазным. При это трехфазной подключение может быть выполнено по схеме звезды или по схеме треугольника. Как вы можете видеть на видео выбор схемы подключения производится исходя из местных условий.
Нагрузка отдельных секций НПСВ	Еще одним важным условием выбора длины провода является соблюдение токовых нагрузок. Так на каждом участке провода сила тока должна быть приблизительно равна 15А.
Схема подключения нагревающего провода	Чтоб ток ПНСВ и температура провода соответствовала требованиям обычно на него подают напряжение в 70 – 100В. Для этого используют специальный понижающий трансформатор. Одной из наиболее распространенных моделей для этого является трансформатор КТПТО-80.
Правила монтажа проводов ПНСВ	Теперь можно перейти непосредственно к правилам укладки провода. Он должен укладываться равномерно по всей обогреваемой площади. Между отдельными проводами следует соблюдать расстояние не менее 5 см. При этом сам провод в любом случае не должен соприкасаться между собой. Соприкосновение с арматурой не рекомендуется, но обычно этим правилом пренебрегают. Для улучшения прогрева бетона кабель рекомендуется укрывать слоем фольги. Ее толщина должна быть в пределах 2 – 2.5 мм.
На фото структурная схема подключения проводов НПСВ	Подключение провода ПНСВ к трансформатору должно выполняться обычным проводом. Зачастую для этого используют провод ПВ1, который как мы знаем является прототипом нашего греющего провода.

Обратите внимание! Провода ПНСВ и ПВ1 или любой другой обычный провод должны соединяться непосредственно в бетоне. Особых требований к качеству соединения не предъявляют, это должно быть любое качественное соединение, соответствующее правилам ПУЭ и способное обеспечить должную влагозащищенность.

Вывод

ПНСВ провод для прогрева бетона, который за вполне приемлемую цену позволяет решать проблемы, связанные с бетонными работами в зимнее время. При этом он не предъявляет особых требований по подключению и эксплуатации.

Главной трудностью является расчет необходимой длины и выбор схемы подключения. Но незначительные ошибки на данной стадии вполне возможно компенсировать за счет изменения рабочего напряжения провода. Исходя из всего этого провод типа ПНСВ вполне возможно рекомендовать для применения.

Описание и расшифровка ПНСВ, что такое провод (кабель) ПНСВ

Изготавливается по ТУ.

Код ОКП 35 5813 04.

Входит в « Единый перечень продукции, подлежащей обязательной сертификации».

Изготавливается по ТУ.

Описание и конструкция провода ПНСВ

Токопроводящая жила — стальная, однопроволочная, круглой формы.

Изоляция — ПВХ пластикат или полиэтилен.

Условия монтажа и эксплуатации провода ПНСВ

Диапазон рабочих температур от -60°C до +50°C.

Диапазон прокладки и монтажа не ниже -15°C.

Провода стойки к воздействию воды и 20% водного раствора поваренной соли или 30% раствора щелочей Ca (OH)2 или NaOH.

Радиус изгиба проводов при монтаже должен быть не менее 5 наружных диаметров.

Смонтированные провода не должны пересекаться или прикасаться друг к другу, расстояние между проводами должно быть не менее 15 см.

Режим работы проводов повторно-кратковременный или длительный.

Подводка питания к нагревательной секции осуществляется «холодными» концами, места соединения нагревательного провода и «холодного» конца рекомендуется выводить за пределы обогреваемой зоны. Соединение «холодного» конца с нагревательными проводами рекомендуется производить методом пайки с применением бандажа из медной проволоки, посредством клеммных коробок и гильз. Допускается любой другой метод, обеспечивающий надежность соединения при эксплуатации проводов. Для достижения равномерности теплового поля смонтированный провод ПНСВ рекомендуется покрывать металлической фольгой толщиной 0,2 -0,5 мм.

Допускается изготовление нагревательных секций из 2-3 отрезков проводов, при этом соединение токопроводящих жил отрезков может производиться любым способом, обеспечивающим качество соединения.

Минимальный срок службы 16 лет.

Технические характеристики провода ПНСВ

Основные характеристики	Единицы измерения	ПНСВ 1х1,2
Материал изоляции		ПВХ — пластикат или полиэтелен
Электрическое сопротивление жилы	Ом/км	140
Электрическое сопротивление изоляции провода	МОм/км	1
Количество жил в проводе	шт	1
Номинальный диаметр токопроводящей жилы	d	1,2
Толщина изоляции жилы	s	0,8-0,17
Наружный диаметр провода	D	2,8
Макс. допустимая температура эксплуатации	t°C	80
Длина нагревательной секции проводов	м	110
Вес	кг/км	13

технические характеристики, расшифровка и применение

Провод ПНСВ довольно специфичен и не используется для подключения потребителей электроэнергии к сети, он является электронегревателем. Чаще всего данный тип проводника используют для прогрева бетона, что позволяет проводить строительные работы в зимнее время. Давайте подробно рассмотрим технические характеристики провода ПНСВ, конструктивные особенности и область применения.

Расшифровка аббревиатуры и конструкция

Маркировка ПНСВ расшифровывается как:

П – провод;
Н – нагревательный;
С – стальной;
В – в виниловой оболочке.

Таким образом, в маркировке указано из чего состоит провод: стальная жила, оцинкованная или неоцинкованная, покрыта изоляцией из ПВХ или специального полиэтилена.

Технические характеристики

В таблице перечислены основные технические характеристики ПНСВ:

Кол-во жил	1 шт.
Материал жилы	Сталь
Максимальная температура нагрева	80 градусов Цельсия
Температура при монтаже	Не ниже, чем -15 градусов Цельсия
Рабочие температуры	От -60 до +50 градусов Цельсия
Минимальный радиус изгиба	Не менее 5 наружных диаметров
Допустимые напряжения	380В
Рекомендуемое напряжение питания	60-75В
Удельная мощность	1,5 – 2,5 кВт/м3
Удельное сопротивление	1,2 кв. мм – 0,15 Ом; 2 кв. мм – 0,044 Ом; 3 кв. мм – 0,02 Ом;
Сопротивление изоляции	1 МОм/1 км
Толщина изоляции	0,8-0,17
Режим работы	Повторно-кратковременный или длительный
Расход	50-60 п. м. на 1 м3 бетона
Срок службы	15 лет

В таблице сечений, расположенной ниже, также указан базовый набор характеристик, она поможет в подборе нужного размера провода:

Область применения

Характеристики рассмотрели, теперь расскажем о том, где применяется прогревочный провод ПНСВ. Его используют для подогрева бетона, например, когда его заливают при отрицательных температурах, для его затвердевания.

Кроме того ПНСВ может использоваться для обогрева. В сельском хозяйстве и быту проводник применяется для обогрева почвы, обогрева водопроводных труб и желобов, для канализации, чтобы вода не замерзала в холодное время года. В помещениях провод нашел своё применение в качестве греющего элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и неоцинкованной жилой. Стоит отметить, что неоцинкованная жила подвержена коррозии.

Как подключить и проложить провод

Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Ток вторички – от десяток до сотен Ампер, в зависимости от мощности обогревателя. При проектировании системы обогрева с проводом ПНСВ нужно добиться, чтобы удельная мощность была в пределах 1,5-2,5 кВт для проводника с сечением 1,2 кв. мм.

Стоит отметить, что наиболее распространены провода с сечением 1,2 – 1,4 мм, но встречаются и варианты с сечением до 6 кв. мм.

Напрямую к трансформатору подключать ПНСВ нельзя, поскольку он греется и вы не получите надежного соединения. Нужно подключать провод к трансформатору холодными концами. То есть ПНСВ соединяется с токоведущими жилами из меди или алюминия любым надежным способом. Для меди можно применить пайку тугоплавкими припоями (ПОС-60 не рекомендуется, хоть его температура плавления в разы выше рабочей температуры провода). Пайку совмещают с бандажом из медной проволоки. Возможно применение клеммников и других видов соединений.

Это соединение НЕ должно выполняться в бетоне!

Схема подключения ПНСВ к трёхфазному трансформатору изображена на рисунке:

Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если вам нужно обогревать большую площадь – совместите такие отрезки секциями. В среднем такой ток обеспечивается при длине секций 15-18 метров и напряжении питания в 70В.

Для питания подойдет КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором на 80 кВА для прогрева бетона. Также можно и подключить прогревочный провод к мощному сварочнику с выходным током в 150-250А. Этот вариант сгодится для домашнего применения, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:

Укладку провода нужно производить так, чтобы расстояние между соседними жилами было не меньше чем 15 см. Для получения равномерного теплового поля его можно обмотать слоем из фольги толщиной 0,2-0,5 мм.

Чем его заменить

Для замены ПНСВ можно использовать ПТПЖ, у него похожие характеристики. Аналог можно изгибать на радиус равный 10 минимальным диаметрам, отличием является то, что у него 2 жилы. Для подогрева бетона можно использовать ПТПЖ 2х0,6. Прогревочный кабель ВЕТ также подойдет для теплого пола или системы прогрева бетона, имеет удельную мощность 40 Вт/м, его конструкция позволяет работать миксером и вибратором. ПНСП – тоже подойдет для замены ПНСВ. Среди греющих кабелей можно выделить еще и КДБС – этот резистивный нагревательный кабель предназначен для быстрого отвердения бетона.

Напоследок рекомендуем просмотреть полезное видео по теме:

На этом мы и заканчиваем описание характеристик провода ПНСВ. Теперь вы знаете, где может использоваться данный проводник, как он подключается к сети и какие имеет аналоги.

Похожие материалы:

Провод ПНСВ: технические характеристики, расшифровка

Провод для прогрева бетона ПНСВ применяют для строительства различных объектов. Если сравнивать его с другими изделиями, данная модель не передаёт электрическую энергию, а отвечает за нагрев участка бетона, в который его нужно прокладывать.

Что это такое

Нагревательный кабель марки ПНСВ для прогрева бетона применяется в условиях затвердевания, происходящего при низких температурах. Он используется для напольных нагревателей с напряжением переменного тока до 380 В или постоянного тока до 1000 В.

Проводник ПНСВ

Расшифровка маркировки ПНСВ:

«П» означает, что это провод, а не кабель;
«Н» определяет основное назначение этого изделия и указывает, что этот проводник относится к нагревательным видам, и применять его для транспортировки электроэнергии не следует;
«С» обозначает материал токоведущей жилы. Для этой марки таким материалом является сталь, которая обладает далеко не лучшим параметром теплопроводности, что и дает возможность использовать ее в качестве нагревательного элемента. Для производства токоведущих жил могут использоваться две категории стальной проволоки: оцинкованной и не имеющей покрытия. Оцинкованная жила защищена от появления ржавчины, но стоимость таких изделий выше;
буква «В» означает, что материалом изоляции проводника является поливинилхлорид (ПВХ-оболочка).

Обратите внимание! В маркировке указано, из чего состоит провод: стальная жила, оцинкованная или не оцинкованная, покрыта изоляцией из ПВХ или специального полиэтилена.

Зачем нужен

Процесс, происходящий в бетоне в период его застывания, напрямую зависит от температурного режима. Зимой, когда температура значительно снижается, вода естественно замерзает. Это может привести к возникновению проблем с гидратацией бетона. Таким образом растров твердеет не полностью, так как на некоторых участках происходит его замерзание.

Для каких целей применяется кабель

С приходом весны температурный режим постепенно повышается, вода тает, а цельность раствора нарушается. Это явление оказывает негативное влияние на целостность конструкции. В связи с этим значительно снижается её долговечность.

Обратите внимание! Чтобы предотвратить неблагоприятные последствия, необходимо обеспечить электропрогрев бетона проводами различного типа.

Важно отметить, что посторонний процесс в самом растворе не производится. Это свидетельствует о том, что структура однородная. Подобное явление оказывает благоприятное влияние на долговечность, а также прочность бетона.

Принцип работы

Стандартное время набора бетоном проектной прочности около 28 дней при температуре не ниже 15 ºС. В холодное время года процесс затвердевания бетонной смеси существенно замедляется.

Принцип действия кабеля

Замерзая и изменяя агрегатное состояние (превращаясь в лед), вода:

не принимает участия в химических реакциях с цементом, поэтому процесс его гидратации замедляется, а сроки затвердевания бетона возрастают;
существенно увеличивается в объеме (до 10 %), из-за чего возникает внутреннее давление, которое может деформировать или разрушить железобетонную конструкцию.

К сведению! Укладка бетонного раствора при низких и отрицательных температурах окружающей среды, если не принять необходимые меры, может привести к снижению качества и прочности бетона, что негативно сказывается на долговечности и безопасности железобетонных конструкций.

Технические характеристики

Характеристики греющего провода значительно отличаются от параметров обычных проводников, так как к нему предъявляются совсем другие требования. В этом виде проводов наиболее важными являются не свойства изоляции и токопроводящей жилы, а величина теплоотдачи и температурные свойства.

Технический показатель изделия

Если рассматривать температурные параметры, то для провода ПНСВ обычно указывают допускаемую наибольшую температуру, величина которой 80 °С. При более высокой изоляция начинает разрушаться.

Обратите внимание! Эксплуатационная температура для этой марки проводника находится в интервале −60 °С — 50 °С.

Другой важной характеристикой является монтажная температура. Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С.

Не менее важным параметром является удельная мощность выделения тепла. У проводников, предназначенных для передачи электричества, эта характеристика очень низкая. Для греющего провода производители указывают мощность выделения тепла около 20 Вт/м. Иногда изготовители заявляют этот параметр с величиной до 40 Вт/м, но здесь играет большую роль расчетная температура, а также наличие армирования поверхности, что значительно повышает этот параметр.

Следующим параметром греющего провода является его удельное сопротивление, которое прямо зависит от сечения токоведущей жилы. Например, расчет нагревательного провода марки ПНСВ с сечением 1,2 мм² обладает удельным сопротивлением 0,12 Ом/м, а провод 2 мм² — 0,044 Ом/м.

Если учесть, что этот вид проводника укладывается в бетонном растворе, то важным его свойством является устойчивость к проникновению воды, а также соляной и кислотной среды, что особенно важно для растворов, которые заливают при отрицательных температурах.

Важно! В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости.

Преимущества и недостатки

Особенность сегментированного кабеля в том, что не нужно дополнительно включать устройство в систему. Подобный вариант прогрева бетона отличается максимальной безопасностью (сравнивая с электродами). Это характеризуется тем, что вероятность поражения электричеством исключается. Также выделяют другое преимущество — простоту монтажа и расчёта при эксплуатации нагревательной секции. Провод уже разбит на сегменты, остаётся лишь определить необходимую мощность.

Плюсы и минусы такого провода

Обратите внимание! Прогревать бетон зимой проводом ПНСВ гораздо дешевле. Поэтому сегментированный кабель, разбитый на сектора шинопроводов, используют лишь на некоторых объектах, где на первом месте маневренность возведения и точность работ.

Структура

Провода и кабели, особенно когда они зарыты в землю, требуют механической защиты от воздействия неблагоприятных условий окружающей среды, а также от неправильного обращения. На первый взгляд, все провода выглядят одинаково, но на самом деле существуют огромные различия. ПНСВ — провода для прогрева бетона, это их главная функция.

Провода, используемые для ландшафтного и газонного орошения, обычно медные и изолированы различными материалами. Проводник может представлять собой одну жилу из твердого металла или несколько скрученных вместе жил. Многожильные проводники являются более гибкими и могут изгибаться взад и вперед во много раз больше, чем одножильный провод одинакового размера.

Элементы устройства

Электрическая изоляция должна выполнять двойную функцию: обеспечить электрическое сопротивление для защиты проводника от окружающей среды и механическую прочность, необходимую для поддержания его целостности во время монтажа и укладки траншеи.

Однако кабель для прогрева бетона ПНСВ имеет определённые минусы:

сложно выполнять проектные работы, так как требуется точный расчёт длины изделия;
нужно включать в систему понижающей подстанции;
цена такой подстанций (ПТ) завышена;
он должен регулярно выполнять свои функции, поэтому брать устройство в аренду нет смысла.

Обратите внимание! В ходе монтажа допустимо пользоваться сварочным аппаратом. Подобное устройство стоит применять для небольших объектов строительства. Из-за интенсивной работы устройство может выйти из строя.

Область применения

ПНСВ может использоваться для обогрева. В сельском хозяйстве и быту проводник применяется для обогрева почвы, водопроводных труб и желобов, для канализации, чтобы вода не замерзала в холодное время года. В помещениях провод нашел своё применение в качестве греющего элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и не оцинкованной жилой.

Область применения

Важно! Не оцинкованная жила подвержена коррозии.

Как правильно подключать

Для самостоятельного выполнения процедуры необходимо соблюдать определенные правила, так как для получения хорошего результата монтаж следует делать не на глаз, а путем точных расчетов.

Подключение

Обратите внимание! Следует учесть объем бетона, площадь работ, температурный режим, скорость ветра в районе производства бетонных работ, необходимое время прогревания бетона, а также электрическую схему подключения.

Особенности подключения:

в самом начале производится расчет необходимого количества провода, зависящего от рассмотренных выше параметров;
провод ПНСВ следует подключать отдельными секциями. Подключение одним куском нецелесообразно, так как это не дает ожидаемого эффекта;
вид подключения может быть трехфазным или двухфазным, а также по схемам треугольника или звезды;
важными в ходе работ являются подбор длины провода и соблюдение нагрузки по току. На отдельной секции сила тока не должна превышать 15 Ам;
соответствие подаваемого напряжения температуре провода. Чаще всего подключают питание в пределах 70-100 Вт, применяя для этого понижающий трансформатор. Наиболее популярной моделью трансформатора при проведении бетонных работ с использованием греющего провода стала марка КТПТО-80.

ПНСВ — провод для прогрева бетона, который за вполне приемлемую цену позволяет решать проблемы, связанные с бетонными работами в зимнее время. При этом он не предъявляет особых требований по подключению и эксплуатации.

Провод ПНСВ. Устройство и применение. Маркировка и параметры

Чтобы прогреть бетон в холодное время года при проведении строительных работ используют специальную марку провод ПНСВ. Если его сравнивать с другими видами проводников, то он служит не для транспортировки электроэнергии, а для нагрева тех участков бетона, куда он уложен. Больше всего его применяют при строительстве в морозную погоду, однако существует и другое применение этому проводу, например, в теплых полах.

Как устроен провод ПНСВ

Его устройство похоже на провод ПВ1, являющегося его аналогом. Но эту марку следует рассмотреть отдельно.

Токоведущая жила изготавливается из стали, одной цельной проволокой. Это значительно снижает ее гибкость, что особенно заметно на толстых проводах. Провод ПНСВ относится к 1-му классу гибкости по принятой классификации. Однако на самом деле его гибкость значительно выше. Наименьший радиус изгиба завод изготовитель устанавливает 5 внешних диаметров, что по параметрам соответствует проводникам более высоких классов.
Греющий провод снаружи покрыт изоляционным слоем поливинилхлорида, толщина которого зависит от сечения жилы. Чем толще токоведущая жила, тем больше слой изоляции. Минимальная толщина изоляции ПВХ составляет 0,8 мм.
Цветовая гамма изоляции довольно широкая, так как к цвету особые требования по нормативным документам не предъявляются. Чаще всего оболочку изготавливают коричневого или черного цвета, хотя можно заказать любой цвет изоляции.

Маркировка

Обозначение этого провода имеет отличия от других марок, поэтому расшифровка многим людям непонятна.

«П» означает, что это провод, а не кабель.
«Н» определяет основное назначение этого изделия, и указывает, что этот проводник относится к нагревательным видам, и применять его для транспортировки электроэнергии не следует.
«С» обозначает материал токоведущей жилы. Для этой марки таким материалом является сталь, которая обладает далеко не лучшим параметром теплопроводности, что и дает возможность использовать ее в качестве нагревательного элемента. Для производства токоведущих жил может использоваться две категории стальной проволоки: оцинкованной и не имеющей покрытия. Оцинкованная жила защищена от появления ржавчины, но стоимость таких изделий больше остальных.
Буква «В» означает, что материалом изоляции проводника является поливинилхлоридная изоляция (ПВХ-оболочка).
После буквенной маркировки идут цифровые обозначения, которые указывают сечение стальной жилы в квадратных миллиметрах. Диапазон сечений находится в пределах от 1 до 6 мм².

Параметры

Если рассматривать температурные параметры, то для провода ПНСВ обычно указывают допускаемую наибольшую температуру, величина которой +80 градусов. При более высокой температуре изоляция начинает разрушаться.
Эксплуатационная температура для этой марки проводника находится в интервале -60 +50 градусов.
Другой важной характеристикой является монтажная температура. Работа провода разрешается при морозах до -60 градусов, но его укладка не должна производиться ниже -15 градусов.
Не менее важным параметром является удельная мощность выделения тепла. У проводников, предназначенных для передачи электричества, эта характеристика очень низкая. Для греющего провода производителя указывают мощность выделения тепла около 20 ватт на метр. Иногда изготовители заявляют этот параметр величиной до 40 ватт на метр, но здесь играет большую роль расчетная температура, а также наличие армирования поверхности, что значительно повышает этот параметр.

Следующим параметром греющего провода является его удельное сопротивление, которое прямо зависит от сечения токоведущей жилы. Например, ПНСВ сечением 1,2 кв. мм обладает удельным сопротивлением 0,12 Ом на метр, а провод 2 кв. мм – 0,044 Ом на метр.

Если учесть, что этот вид проводника укладывается в бетонном растворе, то важным его свойством является устойчивость к проникновению воды, а также соляной и кислотной среде, что особенно важно для растворов, которые заливают при отрицательных температурах. В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости.

Подключение

Для самостоятельного выполнения монтажа греющего провода необходимо соблюдать определенные правила, так как для получения хорошего результата монтаж следует делать не на «глазок», а путем точных расчетов. При этом следует учесть объем бетона, площадь работ, температурный режим, скорость ветра в районе производства бетонных работ, необходимое время прогревания бетона, а также электрическую схему подключения.

Особенности подключения

В самом начале производится расчет необходимого количества провода, зависящего от рассмотренных выше параметров.
Провод ПНСВ следует подключать отдельными секциями. Подключение одним куском нецелесообразно, так как это не дает ожидаемого эффекта.
Вид подключения может быть трехфазным или двухфазным, а также по схемам треугольника или звезды.
Важной особенностью этой работы является подбор длины провода и соблюдение нагрузки по току. На отдельной секции сила тока не должна превышать 15 ампер.
Другой особенностью подключения является соответствие подаваемого напряжения температуре провода. Чаще всего подключают питание в пределах 70-100 вольт, применяя для этого понижающий трансформатор. Наиболее популярной моделью трансформатора при проведении бетонных работ с использованием греющего провода стала марка КТПТО – 80.

Правила укладки

Провод ПНСВ должен равномерно укладываться по всей площади обогрева.
Между проводниками необходимо соблюдать промежуток не меньше 5 см, изгибы провода не должны касаться друг с другом.
Также не рекомендуется допускать соприкосновение провода с арматурой, однако такое условие на практике не выполняется.
Для более качественного прогрева провод следует укрыть слоем фольги.
Подключение к трансформатору производится не греющим проводом, а через обычный провод. Обычно для таких целей применяют провод ПВ1, являющийся аналогом греющего проводника.

Провод ПВ1 и греющий ПНСВ должны быть соединены внутри бетона. При этом каких-либо специальных требований к качеству подключения не предъявляется. Соединение проводов должно производиться, как любое соединение электрических проводников, соответствующее правилам устройства и эксплуатации, и способное создать хорошую защиту от влаги.

Греющая проволока для прогревания бетона за приемлемую стоимость дает возможность решать проблемы с работами по заливке бетона в холодный период времени. При этом нет особых требований по эксплуатации и подключению.

Основным затруднением является расчет требуемой длины и подбор нужной схемы подключения. Но небольшие недочеты на этом этапе можно компенсировать, изменив рабочее напряжение, подаваемое в цепь.

Провод ПНСВ 1,2 1,4 1,6

ПНСВ — Провод Нагревательный со Стальной жилой, с изоляцией из Виниловой оболочки. Это основной нагревательный элемент при проводном электрообогреве бетона. Он размещается непосредственно в толще конструкции перед заливанием в нее раствора. Концы провода через понижающий трансформатор подключаются к сети 380 В.

Провод ПНСВ состоит из однопроволочной токопроводящей жилы и ПВХ изоляции. Схема приведена на рисунке.

Это так называемые «горячие провода», которые должны находится в растворе. Для соединения их с трансформатором используются АПВ «холодные концы», которые отличаются медной или алюминиевой жилой. За счет нее они не нагреваются и могут находиться вне конструкции.

Технические характеристики ПНСВ провода

Параметр	Значение
Напряжение сети	380 В
Рекомендуемое напряжение питания	60-70 В
Температура окружающей среды	-60 ~ +50°C
Температура эксплуатации	≤80°C
Мощность удельная	1,5-2,5 кВт/м3
Расход провода на кубометр раствора	50-60 п.м.
Цикл выдерживания конструкций под напряжением	2-4 суток
Длина секции провода
ПНСВ 1,0 мм	80 м
ПНСВ 1,2 мм	110 м
ПНСВ 1,4 мм	140 м
Удельная мощность тепловыделения провода
для армированных конструкций	30-35 Вт/п.м.
для неармированных конструкций.	35-40 Вт/п.м
Среднее значение сопротивления жилы
ПНСВ 1,2 мм	0,15 Ом/м
ПНСВ 1,4 мм	0,10 Ом/м
ПНСВ 2 мм	0,05 Ом/м
ПНСВ 3 мм	0,02 Ом/м

Купить ПНСВ провод можно в бухтах (мотках) по 1000 м. Цена ПНСВ провода начинается от 900 руб/км за ПНСВ 1,2 мм до 5000 руб/км за ПНСВ 3 мм.

Схема подключения ПНСВ

Подключение ПНСВ кабеля возможно по однофазной и трехфазной схеме. В любой схеме подключения важно учитывать тот факт, чтобы в погруженном в бетон проводе сила тока составляла примерно 15 Ампер.

Распространенные схемы трехфазного подключения показаны на картинке:

Длина ПНСВ петель

Для провода марки ПНСВ–1.2 для трансформаторов КТПТО на 75 Вольт определены следующие допустимые длины: нитка – 28 метров, отрезок для тройки – 17 метров.

Правила укладки и монтажа ПНСВ

Укладка ПНСВ должна соответствовать следующим правилам:

соединение холодных и горячих концов должны быть внутри бетон;
провод должен быть размещен равномерно по всему объему конструкции;
расстояние между проводами должно быть более 5 см;
не допускается соприкосновение проводов между собой и с арматурой;
радиус изгиба – не менее 4-х диаметров провода.

Отключают нагрев при достижении бетоном от 30 до 70% прочности в зависимости от марки. Процесс твердения бетона до такой прочности занимает от 24 до 72 часов.

Оборудование для электрического подогрева бетона ПНСВ проводом

понижающий трансформатор;
магистральные кабели;
провода холодных концов;
средства тепловой защиты.
