Защитное заземление зануление металлорежущих станков. Защитное заземление и зануление металлорежущих станков: как обеспечить электробезопасность

Как правильно организовать заземление станков. Какие виды заземления существуют. Чем отличается заземление от зануления. Какие требования предъявляются к заземляющим устройствам станков.

Назначение и принцип действия защитного заземления станков

Защитное заземление металлорежущих станков предназначено для обеспечения электробезопасности персонала при эксплуатации оборудования. Основная задача заземления — предотвратить поражение работников электрическим током в случае пробоя изоляции и появления напряжения на корпусе станка.

Принцип действия защитного заземления заключается в следующем:

• Металлические нетоковедущие части станка соединяются с заземляющим устройством.
• При пробое изоляции ток замыкания на корпус уходит в землю через заземлитель.
• Потенциал корпуса станка снижается до безопасного уровня.
• Уменьшается напряжение прикосновения и шага для человека.

Таким образом, заземление существенно снижает риск поражения электрическим током при прикосновении к корпусу станка, оказавшемуся под напряжением.

Виды заземляющих устройств для металлообрабатывающего оборудования

Для заземления станков применяются следующие основные виды заземляющих устройств:

1. Выносное заземление

При выносном заземлении заземлитель размещается за пределами площадки с оборудованием. Этот вид применяется при небольших токах замыкания на землю, например, в установках до 1000 В.

2. Контурное заземление

Контурное заземление представляет собой систему заземлителей, размещенных по периметру площадки со станками. Обеспечивает более эффективное выравнивание потенциалов.

3. Комбинированное заземление

Сочетает элементы выносного и контурного заземления для повышения надежности защиты.

Выбор типа заземляющего устройства зависит от мощности оборудования, условий эксплуатации, характеристик грунта и других факторов.

Требования к заземлению металлорежущих станков

При организации заземления станочного оборудования необходимо соблюдать следующие основные требования:

• Сопротивление заземляющего устройства не должно превышать 4 Ом.
• Заземлению подлежат металлические нетоковедущие части, которые могут оказаться под напряжением при повреждении изоляции.
• Заземляющие проводники должны быть надежно присоединены к заземляемым элементам.
• Запрещается использовать в качестве заземлителей трубопроводы с горючими жидкостями и газами.
• Заземляющее устройство должно быть доступным для осмотра и измерения сопротивления.

Соблюдение этих требований обеспечивает эффективную защиту персонала от поражения электрическим током при эксплуатации станочного оборудования.

Отличия заземления от зануления металлорежущих станков

Заземление и зануление — это два разных способа защиты от поражения током. Их главные отличия заключаются в следующем:

Параметр	Заземление	Зануление
Принцип действия	Отвод тока в землю	Превращение замыкания на корпус в короткое замыкание
Область применения	Сети с изолированной нейтралью	Сети с глухозаземленной нейтралью
Защитный проводник	Заземляющий проводник	Нулевой защитный проводник

При занулении нулевой защитный проводник соединяет корпус станка с глухозаземленной нейтралью источника питания. Это обеспечивает быстрое отключение поврежденного оборудования.

Порядок выполнения заземления металлорежущего станка

Для правильного заземления металлорежущего станка необходимо выполнить следующие основные этапы:

1. Определить точки на корпусе станка, подлежащие заземлению.
2. Подготовить заземляющие проводники необходимого сечения.
3. Обеспечить надежный контакт между заземляемыми частями и проводниками.
4. Проложить заземляющие проводники до заземляющего устройства кратчайшим путем.
5. Подключить проводники к заземлителю.
6. Измерить сопротивление заземляющего устройства.
7. Составить акт о выполненном заземлении станка.

При монтаже заземления важно соблюдать требования ПУЭ и других нормативных документов по электробезопасности.

Проверка исправности заземления станочного оборудования

Для поддержания заземляющих устройств в исправном состоянии необходимо проводить их регулярные проверки. Основные виды проверок включают:

• Визуальный осмотр целостности заземляющих проводников и контактных соединений.
• Измерение сопротивления заземляющего устройства.
• Проверка наличия цепи между заземлителем и заземляемыми элементами.
• Испытание заземляющего устройства повышенным током.

Как часто нужно проверять заземление станков? Рекомендуемая периодичность проверок:

• Визуальный осмотр — не реже 1 раза в 6 месяцев
• Измерение сопротивления — не реже 1 раза в 3 года
• Проверка наличия цепи — не реже 1 раза в год

Своевременное выявление и устранение неисправностей заземления позволяет обеспечить надежную защиту персонала от поражения электрическим током.

Особенности заземления станков с ЧПУ

Станки с числовым программным управлением имеют некоторые особенности в части заземления:

• Требуется заземление не только корпуса станка, но и шкафа управления.
• Необходимо обеспечить заземление экранов сигнальных кабелей для защиты от помех.
• Рекомендуется выполнять отдельный контур заземления для силовых и слаботочных цепей.
• Сопротивление заземления для станков с ЧПУ не должно превышать 2 Ом.

При заземлении станков с ЧПУ важно учитывать требования производителя оборудования и особенности конкретной модели станка.

Типичные ошибки при заземлении металлорежущих станков

При организации заземления станочного оборудования нередко допускаются ошибки, снижающие эффективность защиты. Наиболее распространенные из них:

• Использование в качестве заземлителей водопроводных или газовых труб.
• Недостаточное сечение заземляющих проводников.
• Высокое сопротивление контактных соединений.
• Отсутствие заземления отдельных металлических частей станка.
• Применение одного заземляющего контура для силового оборудования и электроники.

Для предотвращения подобных ошибок необходимо строго соблюдать требования нормативных документов и привлекать к монтажу заземления квалифицированных специалистов.

Нормативные документы по заземлению станочного оборудования

Основные требования к заземлению металлорежущих станков содержатся в следующих нормативных документах:

• ПУЭ (Правила устройства электроустановок)
• ГОСТ 12.1.030-81 «ССБТ. Электробезопасность. Защитное заземление. Зануление»
• ГОСТ 12.2.009-99 «Станки металлообрабатывающие. Общие требования безопасности»
• ГОСТ Р 50571.5.54-2013 «Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов»

При проектировании и монтаже заземляющих устройств для станков необходимо руководствоваться актуальными версиями этих и других применимых нормативных документов.

Как организовано заземление станков?

• 24.11.2016

  заземление рекомендации

24.11.16

Промышленные предприятия, имеющие в своем производственном процессе металлообрабатывающие станки, не понаслышке знают о заземлении. Обеспечение электробезопасности для людей — основная задача на любом производстве. Для предотвращения травмоопасных ситуаций, связанных с поражением током, информацию о заземлении обязательно включают в инструкции по технике безопасности. Давайте выясним, как организовано заземление станков?

Общий принцип заземления

Металлообрабатывающие станки бывают разных типов и назначений: токарные, фрезерные, сверлильные, сварочные и прочее. При этом, заземление для них выполняется по одному и тому же принципу. Станок должен иметь соединение как с внутренним контуром заземления, служащим для уравнивания потенциалов и снижения напряжения прикосновения, так и с внешним, обеспечивающим растекание тока в землю. Об этом свидетельствуют иллюстрации к инструкциям по технике безопасности советских времён. Прошло уже много времени, но они до сих пор информативны и просты для понимания.

Техника безопасности при работе на фрезерных станках, 1966 год

Техника безопасности при работе на токарных станках, 1964 года

Техника безопасности при работе на станках сверлильной группы, 1966 год

Устройство заземления станка

Устройство заземления выполняется из двух частей: заземление электрической цепи и заземление металлического корпуса.

Первая часть, как правило, уже предусмотрена сетью электропитания — к станку подключается кабель, имеющий жилу заземления. В случае пробоя на корпус станка или аварии в сети, за счет заземления удастся снизить потенциал на корпусе и избежать поражения рабочего электрическим током.

Однако, рекомендуется обратить внимание на следующие сложности:

1. Если станок предназначен для другой сети питания, может возникнуть перекос фаз. Согласно промышленному стандарту питания на предприятиях должна быть трехфазная сеть, однако есть современные станки, выпускающиеся для бытовой однофазной сети. При подключении этих станков таким образом, что фазы оказываются неравномерно загружены, их корпусы могут оказаться под опасным для человека потенциалом.
2. Если станок подключен к компьютеру, важно помнить, что они должны быть подключены к одной сети, чтобы не было риска попасть под напряжение при одновременном прикосновении и к компьютеру и к станку.

Вторая часть заземления отвечает за снятия напряжения с металлической конструкции станка и снижение напряжения прикосновения.

Выполняется путем соединения заземляющего проводника к шине заземления в полу или внутреннему контуру заземления.

Каждый станок, как и любое другое технологическое оборудование, имеет в своей инструкции по эксплуатации рекомендации по устройству заземления, поэтому при проектировании и монтаже заземления следует учитывать индивидуальные особенности станка. Читайте больше о технологическом заземлении в примерах расчёта, указанных ниже!

---

Читайте также:

• Как спроектировать заземление для аппарата МРТ?
• Как выполнить заземление и молниезащиту дизель-генераторной установки?
• Как выполнить заземление трансформаторной подстанции?

---

Смотрите также:

Запросить расчет

78. Заземление и зануление. Назначение, область применения и устройство.

Защитное заземление – преднамеренное электриче­ское соединение с землей или ее эквивалентом металли­ческих нетоковедущих частей, которые могут оказаться под напряжением. Назначение защитного заземления – устранение опасности поражения людей электрическим током при появлении напряжения на конструктивных частях электрооборудования, т. Е. При замыкании на корпус.

Принцип действия защитного заземления – снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус. Это дости­гается уменьшением потенциала заземленного оборудо­вания, а также выравниванием потенциалов за счет подъема потенциала основания, на котором стоит че­ловек, до потенциала, близкого по значению к потен­циалу заземленного оборудования.

Область применения защитного заземления – трехфазные сети напряжением до 1000 В с изолированной нейтралью и выше 1000 В с любым режимом нейтрали. Типы заземляющих устройств. Заземляющим устройством называется совокупность заземлителя—металли­ческих проводников, находящихся в непосредственном соприкосновении с землей, и заземляющих проводни­ков, соединяющих заземляемые части электроустановки с заземлителем. Различают два типа заземляющих уст­ройств: выносное (или сосредоточенное) и контурное (или распределенное).

Выносное заземляющее устройство ха­рактеризуется тем, что заземлитель его вынесен за пре­делы площадки, на которой размещено заземляемое оборудование, или сосредоточен на некоторой части этой площадки.

Данный тип заземляющего устройства при­меняют лишь при малых значениях тока замыкания на землю и, в частности, в установках напряжением до 1000 В, где потенциал заземлителя не превышает допу­стимого напряжения прикосновения. Преимуществом такого типа заземляющего устройства является возмож­ность выбора места размещения электродов с наимень­шим сопротивлением грунта (сырое, глинистое, в низи­нах и т. П.).

Контурное заземляющее устройство ха­рактеризуется тем, что его одиночные заземлители раз­мещают по контуру (периметру) площадки, на которой находится заземляемое оборудование, или распределя­ют по всей площадке по возможности равномерно.

Безопасность при контурном заземлителе обеспечива­ется выравниванием потенциала на защищаемой терри­тории путем соответствующего размещения одиночных заземлителей.

Внутри помещений выравнивание потенциала проис­ходит естественным путем через металлические конст­рукции, трубопроводы, кабели и подобные им проводя­щие предметы, связанные с разветвленной сетью зазем­ления.

Выполнение заземляющих устройств. Различают за­землители искусственные, предназначенные исключи­тельно для целей заземления, и естественные — находящиеся в земле металлические предметы для иных целей.

Защитному заземлению подлежат металлические нетоковедущие части оборудования, которые из-за неисправности изоляции могут оказаться под напряжением и к которым возмож­но прикосновение людей и животных. При этом в по­мещениях с повышенной опасностью и особо опасных по условиям поражения током, а также в наружных ус­тановках заземление является обязательным при но­минальном напряжении электроустановки выше 42 В пе­ременного и выше 110 В постоянного тока, а в поме­щениях без повышенной опасности — при напряжении 380 В и выше переменного и 440 В и выше постоянного тока. Лишь во взрывоопасных помещениях заземление выполняете зависимо от значения напряжения ус­тановки.

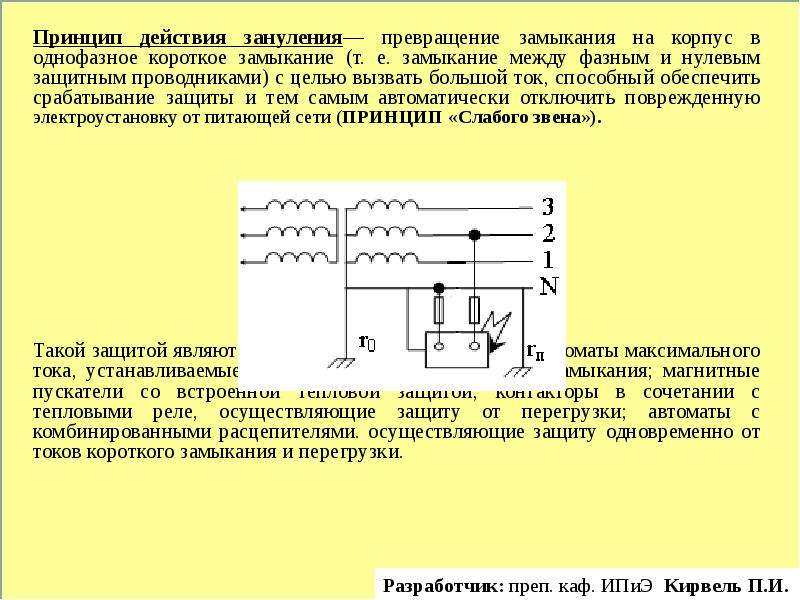

Занулением называется преднамеренное электриче­ское соединение с нулевым защитным проводником ме­таллических нетоковедущих частей, которые могут оказаться под напряжением.

Нулевым защитным проводником называется провод­ник, соединяющий зануляемые части с глухозаземленой нейтральной точкой обмотки источника тока или ее эквивалентом. Нулевой защитный проводник следует отличать от нулевого рабочего проводника, который также соединен с глухозаземленной нейтральной точкой источника тока, но предназначен для питания током электроприемников, т. е. по нему проходит рабочий ток.

Кроме того, поскольку зануленные части оказывают­ся заземленными через нулевой защитный проводник, то в аварийный период, т. е. с момента возникновения замыкания фазы на корпус и до автоматического отклю­чения поврежденной установки от сети, появляется за­щитное свойство этого заземления, подобно тому как имеет место при защитном заземлении. Иначе говоря, заземление зануленных частей через нулевой защитный проводник снижает в аварийный период их напряже­ние относительно земли.)

Область применения зануления — трехфазные четырехпроводные сети напряжением до 1000 В с глухозаземленной нейтралью. Обычно это сети напряжением 380/220 В, широко применяющиеся в машиностроитель­ной промышленности и других отраслях, а также сети 220/127 В и 660/380 В.

Назначение нулевого защитного проводника — создание для тока короткого замыкания цепи с малым сопротивлением, чтобы этот ток был достаточным для быстрого срабатывания защиты, т.е. быстрого отключения поврежденной ус­тановку от сети.

Назначение заземления нейтрали — снижение до без­опасного значения напряжения относительно земли ну­левого проводника (и всех присоединенных к нему кор­пусов) при случайном замыкании фазы на землю.

Назначение повторного заземления нулевого защит­ного проводника — уменьшение опасности поражения людей током, возникающей при обрыве этого проводни­ка и замыкании фазы на корпус за местом обрыва.

В самом деле, при случайном обрыве нулевого за­щитного проводника и замыкании фазы на корпус (за местом обрыва) отсутствие повторного заземления при­ведет к тому, что напряжение относительно земли обор­ванного участка нулевого проводника и всех присоеди­ненных к нему корпусов окажется равным фазному на­пряжению сети U_ф. Это напряжение, безус­ловно опасное для человека, будет существовать дли­тельное время, поскольку поврежденная установка ав­томатически не отключится и ее будет трудно обнаружить среди исправных установок, чтобы отключить вручную.

Следовательно, повторное заземление значительно уменьшает опасность поражения током, возникающую в результате обрыва нулевого защитного проводника, но не может устранить ее полностью, т. е. не может обеспечить тех условий безопасности, которые существовали до обрыва.

В связи с этим требуется тщательная прокладка ну­левого защитного проводника, чтобы исключить возмож­ность его обрыва по любой причине. Поэтому в нулевом защитном проводнике в отличие от нулевого рабочего провода запрещается ставить предохранители, рубиль­ники и другие приборы, которые могут нарушить его целостность.

Согласно требованиям Правил устройства электроус­тановок нулевой защитный проводник должен иметь повторные заземления лишь на воздушных линиях электропередачи, где он совмещается с нулевым рабочим проводом. При этом каждое повторное заземление должно иметь сопротивление не больше 60 Ом при на­пряжении 220/127 В, 30 Ом при 380/220 В и 15 Ом при 660/380 В; суммарное сопротивление всех повторных за­землений должно быть не больше 20 Ом при напряже­нии 220/127 В, 10 Ом при 380/220 В и 5 Ом при 660/380 В.

Занулению подлежат те же металлические конструк­тивные нетоковедущие части электрооборудования, ко­торые подлежат защитному заземлению: корпуса машин и аппаратов, баки трансформаторов и др.
