Почему мультиметр называют цешкой: история и особенности прибора

Почему электроизмерительный прибор мультиметр получил народное название «цешка». Какие особенности имеют современные цифровые мультиметры. Какие основные функции выполняет мультиметр при измерениях электрических параметров.

История появления названия «цешка» для мультиметра

Название «цешка» для мультиметра имеет советские корни. В СССР выпускались аналоговые комбинированные электроизмерительные приборы, маркировка которых начиналась с буквы «Ц». Например, Ц20, Ц43, Ц4311 и другие модели. Отсюда и пошло народное название «цешка».

Одним из первых массовых советских мультиметров был тестер ТТ-1, выпущенный в послевоенные годы. На его основе было создано множество подобных приборов, получивших широкое распространение. Последующие модели совершенствовались, расширялись их возможности измерений.

Основные функции современного мультиметра

Современный мультиметр — это многофункциональный измерительный прибор, совмещающий в себе несколько устройств. Какие основные параметры позволяет измерять мультиметр?

• Напряжение постоянного и переменного тока
• Силу постоянного и переменного тока
• Электрическое сопротивление
• Ёмкость конденсаторов
• Частоту электрического сигнала
• Температуру (с дополнительным датчиком)

Кроме того, многие модели позволяют проверять исправность полупроводниковых приборов — диодов и транзисторов.

Аналоговые и цифровые мультиметры: в чем разница

Мультиметры бывают двух основных типов — аналоговые и цифровые. Чем они отличаются?

Особенности аналоговых мультиметров:

• Имеют стрелочный индикатор со шкалой
• Результат измерения определяется по отклонению стрелки
• Менее точны по сравнению с цифровыми
• Чувствительны к механическим воздействиям

Преимущества цифровых мультиметров:

• Цифровой дисплей для отображения результатов
• Высокая точность измерений
• Автоматический выбор диапазона измерений
• Дополнительные функции (сохранение результатов, подсветка и др.)
• Компактные размеры

Цифровые мультиметры практически полностью вытеснили аналоговые модели благодаря своим преимуществам.

Основные характеристики цифровых мультиметров

При выборе цифрового мультиметра важно обращать внимание на следующие характеристики:

• Разрядность дисплея — от 3,5 до 5 и более разрядов
• Базовая погрешность измерений — от 0,1% до 0,01% и лучше
• Диапазоны измерений напряжения, тока, сопротивления
• Максимальное входное напряжение и ток
• Входное сопротивление вольтметра (не менее 10 МОм)
• Наличие автоматического выбора пределов
• Дополнительные функции измерений

Чем выше разрядность и меньше погрешность, тем точнее прибор, но и стоимость его возрастает.

Правила безопасной работы с мультиметром

При проведении измерений мультиметром необходимо соблюдать правила электробезопасности:

1. Перед началом работы проверить целостность корпуса и изоляции проводов.
2. Правильно выбирать режим и предел измерений.
3. Не превышать максимально допустимые значения напряжения и тока.
4. При измерении напряжения щупы подключать параллельно нагрузке.
5. При измерении тока включать прибор последовательно в цепь.
6. Не измерять сопротивление в цепях под напряжением.
7. При смене режима измерений отключать щупы от измеряемой цепи.

Соблюдение этих простых правил обеспечит безопасность и сохранность прибора.

Области применения мультиметров

Благодаря своей универсальности мультиметры широко применяются в различных сферах:

• Ремонт и обслуживание электронной техники
• Диагностика электрооборудования автомобилей
• Монтаж и наладка электропроводки
• Контроль параметров источников питания
• Проверка исправности бытовых электроприборов
• Лабораторные исследования и измерения
• Обучение основам электротехники и электроники

Мультиметр является незаменимым инструментом как для профессиональных электриков и инженеров, так и для домашних мастеров.

Как выбрать мультиметр для домашнего использования

Для бытового применения вполне подойдет недорогой цифровой мультиметр со следующими характеристиками:

• Разрядность дисплея 3,5 — 4,5 знака
• Базовая погрешность 0,5-1%
• Измерение напряжения до 600-1000В
• Измерение тока до 10А
• Измерение сопротивления до 2-20 МОм
• Прозвонка цепи
• Проверка диодов
• Измерение емкости и частоты
• Автоматический выбор пределов

Важно, чтобы прибор имел защиту от перегрузки и неправильного подключения. Желательно наличие подсветки дисплея и звуковой сигнализации.

Заключение

Мультиметр, получивший народное название «цешка», прошел путь от простого стрелочного прибора до современного цифрового измерительного комплекса. Сегодня это незаменимый инструмент для проведения электрических измерений как в бытовых условиях, так и в профессиональной деятельности. Широкий функционал, высокая точность и удобство использования делают мультиметр универсальным помощником при работе с электрооборудованием.

Почему мультиметр называют цешкой. Что такое цифровые мультиметры

ГлавнаяРазноеПочему мультиметр называют цешкой

В чём различие между тестером, авометром и мультимером?

Разницы никакой нет, этими словами обозначают одно и то же. Самое правильное название — мультиметр. Тестером его называют потому что с его омощью можно проверять («прозванивать») цепи, искать неполадки в электрооборудовании. АВОметр — это пошло от названия приборов, выпускающихся ранее и имеющих маркировку АВО-ХХХ от «Ампер-Вольт-Ом».

всё одно, тестер общее название, мерит всё,как и мультимер.

В названии, их ещё «цешками» кличут.

В принципе одно и тоже. Авометр — Ампер-Вольт-Ом-МЕТР, тестер и мультиметр от импортных названий произошли. Только разница в дополнительных функциях. Авометр меряет только ток, напряжение и сопротивление. Тестеры и мультиметры имеют дополнительные функции: прозвонка цепи (он действительно звенит) , измерение емкости, измерение коэффициента передачи транзисторов и т. д. А так это синонимы.

Разницы в принципе никакой, раньше авометр тестером звали и наоборот, мультиметр — новейшее назание примерно того же самого — универсального измерительного прибора. Строго говоря, авометр = ампер-вольт-ом-метр, тестер может тестировать (или измерять) что-то одно, а мультиметр кроме означенных вольт-ампер-омов может еще массу чего мерять — емкость, к примеру, или коэффициент усиления транзисторов.

Это один и тот же прибор. разница в названии. Но от этого суть не меняется. Все эти приборы измеряют электрические параметры устройств, сетей и приборов. немного могут отличаться по сцецифике как описано в статье <a href=»/» rel=»nofollow» title=»50100498:##:https://mirpriborov.com/survey/Osobennosti_mul»>[ссылка заблокирована по решению администрации проекта]</a> тем не менее принцип все тот же. Авометр — это старое название, которое сегодня практически никто не использует, разве что только дедушки ( не в обиду им ), мультиметр — больше ассоциируется с цифровым электроизмерительным прибором.

А тестер в общепринятом понятии — это известные всем Ц-ки например Ц4353 или иной комбинированный электроизмерительный прибор <a href=»/» rel=»nofollow» title=»50100498:##:https://mirpriborov.com/catalog/elektroizmeritelnye_pribory/tsifrovye_multimetry_i_testery/1_15_14_kombinirovannye_elektroizmeritelnye_pribory/ts4353_kombinirovannyy_mnogofunktsionalnyy_elektroizmeritelnyy_pribor_s_khraneniya_.html»>[ссылка заблокирована по решению администрации проекта]</a>

touch.otvet.mail.ru

Цифровой мультиметр: конструкция и работа

Цифровой мультиметр – многофункциональное электронное измерительное устройство. В перечень оцениваемых параметров входят величины: ток, напряжение, емкость конденсатора, сопротивления резисторов.

Мультиметр китайский

Из чего состоит цифровой мультиметр

Историческая справка: магнитная стрелка, катушка индуктивности в качестве измерительного прибора

Удосужившийся единожды вскрыть старенький аналоговый тестер, устройству мультиметра не удивится. Налицо чувствительный элемент, сдобренный изрядной порцией типичных резисторов. В старых тестерах использовались емкости для измерения номиналов конденсаторов, в сегодняшних приборах принцип действия отличается. Рассмотрим вкратце исторические конструкции, чтобы переход к новинкам не вызвал футурошок.

В основе тестера заложены принципы, использованные в 1820 году (16 сентября) Швейггером для первой конструкции гальванометра. В темах про постоянный ток, магнитную индукцию обсуждалась историческая последовательность событий. Первый прибор автор называл мультипликатором. В переводе на русский – умножителем. Эффекты множества витков проволоки складывались. Получалось физическое умножение напряженности полей на число элементарных контуров. Речь затрагивает катушку индуктивности.

Произошло все так. В начале 1820 года Ханс Эрстед обнаружил: провод с током отклоняет стрелку компаса, расположенную неподалеку. Мнения расходятся, иногда утверждается: наблюдение сделал ассистент (студент, вольный слушатель), прочие придерживаются мнения — заметил происходящее сторонний человек, случайно зашедший в помещение. Тогда было принято использовать наглядные эксперименты, завлекая аудиторию.

Педагогикой зарабатывали многие люди науки ввиду скудности государственных дотаций. Как выразился сэр Хампфри Дэви, инструктируя молодого Майкла Фарадея – избегайте бросать немедля дела: наука — скупая леди, не слишком щедро одаривает людей, увлеченных ею.

Ханс Эрстед собирался показать студентам эффект нагрева проволоки, обнаруженный двумя десятилетиями ранее. Желающие прочитают подробнее в разделе, касающемся лампочки накала. Открытие совершил упомянутый выше сэр Хампфри Дэви, учредитель Королевского научного общества (Англии) — в числе прочих учредителей. При замыкании терминалов вольтова столба (подобие современного аккумулятора) платиновая нить быстро раскалялась докрасна (в скором времени сгорала в атмосфере). На момент 1820 года неизвестно о состоявшемся изобретении лампочки накала (см. о противоречиях исторической справки в разделе про лампочки накала), следствие неоткрытого закона Джоуля-Ленца было широко известно – нить светилась под действием электрического тока.

Линии магнитного поля охватывают проволоку спиралью. Имеют круговое сечение в поперечной плоскости. В ходе демонстрации Хансом Эрстедом свойств электричества провод прошел над стрелкой компаса. За счет взаимодействия собственного и наведенного током магнитных полей последняя отклонилась. Эффект наблюдался в 1802 году, писал о нём Джованни Доменико Романьози, одинокий вопль светила науки прошел незамеченным. Ханс Эрстдед не оставил неизвестного явления, немедля разослал весть на латинском – тогда общепринятом в научной среде языке – многим ученым. Даже сделал доклад.

Позже Ампер на очередном заседании продемонстрировал новое явление, присутствующий Лаплас заметил: эффект допустимо усилить, изогнув провод. Появилась первая катушка индуктивности, которую Швейггер встроил в мультипликатор. Столь долгое вступление сделано, чтобы показать, как появился амперметр, до недавних пор выступавший основой тестера.

Амперметр постоянного тока

Как применяется мультипликатор в механических тестерах

В силу особенностей цифровой мультиметр измеряет напряжение, механический тестер – электрический ток. В катушке индуктивности поле витков усиливается, отклоняя стрелку. Напоминает опыты Эрстеда. Простой прибор послужит для разнообразных задач:

1. Измерение напряжения.
2. Оценка величины переменного и постоянного тока.
3. Измерение величины активных сопротивлений и ёмкостей.

Опишем происходящее:

• Малый ток измеряется непосредственно. Каждый следующий предел пропускается через резистор нужного номинала. Больший ток ослабляется, малый подается почти без изменений мультипликатору (амперметр). Для переключения пределов присутствует ручка управления, перебрасывающая контактор в нужное положение. Переменный ток перед оценкой значения требуется выпрямить. Используются полный или половинный диодный мост. Выпрямленный ток пропускается через нужной величины резистор для ослабления, предел регулируется ручкой управления, результат подается мультипликатору.
• Напряжение измеряется схожим образом. Постоянное образует резистивный делитель с дополнительным сопротивлением, активной частью импеданса катушки мультипликатора. Возникает рассчитанный заранее ток, с учётом которого и проградуирована шкала прибора. Аналогично выделяется ряд пределов, переключаемых ручкой. У каждого номинала резистор индивидуальный, шкалы могут совпадать (см. надписи циферблата тестера). Переменное напряжение выпрямляется диодным мостом.

  Корпус мультиметра

• Для измерения емкостей используется блок конденсаторов. Измеряемый элемент включается параллельно связке, ответвляет часть тока (сеть 220 вольт 50 Гц). Мультипликатор оценивает потери, отклонение стрелки указывает на градуировку шкалы в единицах долей фарада (названа в честь Майкла Фарадея). Здесь следует обратить внимание: показания прибора будут сильно зависеть от частоты сети, амплитуды напряжения розетки.
• Номиналы резисторов измеряются с использованием встроенной батарейки (Крона). Принцип прежний: постоянное напряжение образует некий ток, значение заранее известно. Отклоняет стрелку на определенный угол, шкала проградуирована соответствующими единицами (Омы).

Как работает цифровой мультиметр

В основе цифрового мультиметра контроллер с модулем аналого-цифрового преобразователя. В микросхему (на фото залита каплей компаунда) входит блок, анализирующий размер приходящего напряжения. Отличие от описанной выше конструкции: позволяет проделывать уже упомянутые операции плюс:

Микросхема мультиметра

1. Прозванивать сопротивления, резисторы. На жаргоне электронщиков операцией обозначается процедура оценки целостности проводников, либо p-n-переходов полупроводниковых приборов. Звонок напоминает типичный зуммер, встретим в любом системном блоке персонального компьютера (см. фото). При замыкании цепи издает резкий звук. Отсюда происходит название процедуры. Зуммер молчит — оцениваемый элемент электрической цепи неисправен.
2. Аналогичным образом проверим транзисторы, но современный мультиметр припас один приятный сюрприз: многие приборы позволят измерить коэффициент усиления по току. Параметр часто обозначается греческой буквой бета, либо представлен h-параметрами, как h41. Иногда сюда добавляется буква. Например, «э» означает: параметр измерен транзистора, включенного по схеме с общим эмиттером (наиболее часто встречающаяся в простых устройствах). Под указанные цели на фронтальной панели цифрового мультиметра имеется специальное гнездо. Целых два – для p-n-p и n-p-n-структур. Параметры полевых транзисторов оцениваются иначе, конкретика выходит за рамки статьи.
3. Максимальные изменения претерпел принцип измерения емкостей. Теперь на терминал, куда вставлены ножки элемента, подается кратковременно напряжение, затем оценивается время разряда. Напряжение конденсатора убывает по экспоненциальному закону, изучив, можно выдать оценку исследуемого параметра. Факт широко используется техникой для разных целей. Литературе чаще приводит примеры с постоянной времени RC, характеризующей параметры фильтров. Считается, за три периода равных постоянной времени, заряд теряется практически полностью.
4. Дополнительным бонусом дорогих цифровых мультиметров является измеритель температуры. Действие основано на эффекте термопары. Раз Георг сумел оценить напряжение, электроника тем паче сделает. Напряжение оценивается аналого-цифровым преобразователем, отображается в виде температуры дисплеем.

Использование мультиметра

Отличаясь от мультипликатора, оперирующего током, контроллер оценивает напряжение. Встречается чаще серия чипов 7601. Описания типичных представителей приводятся повсеместно. Смотрите видео на ютубовском канале Чип&Дип. Измерительных входов два: один для высоких напряжений. Внутри стоит компаратор, преобразующий уровень аналогового сигнала в цифровой вход. У серии 7601 несколько опорных входов внешних резисторов, конденсаторов, структурно входящих в состав таймера, генерирующего тактовые импульсы. Иногда используется встроенный, в остальных — постоянная времени задается значениями R и C.

Полученный с компаратора код разбивается на группы по тысячам, сотням, десяткам, единицам, подается на защелку (latch). Последнее выступает ячейкой памяти, способной хранить внесенную информацию. В противном случае показания на дисплее будут неустойчивы. Устройство обновляет цифры, чтобы не казалось слишком быстро человеку (порядка трех раз в секунду). Экраном управляет специальный драйвер – микросхема, формирующая сигналы свечения сегментов дисплея. Отдельной строкой идет символ минуса. Подсветка отсутствует, хотя может иметься опция.

Занимательной частью цифрового мультиметра считается переключатель режимов. Ручка, снабженная множеством контактов (см. фото), замыкающая в нужном порядке лабиринт контактных дорожек, расположенных на плате. Мало отличается от механического тестера принципом действия, несмотря на кажущуюся сложность: чередуются пассивные элементы схемы.

Переключатель режимов

После сборки прибор часто нуждается в калибровке. Для цепи измерения температуры выполняется так:

1. Помещают термопару в смесь холодной воды со льдом температурой 0 градусов Цельсия, добиваются подстройкой потенциометра нижнего предела (низковольтный вход) соответствующих показаний табло.
2. Датчик нагревается до ста градусов, регулируется верхний предел. Пока на дисплее не появится нужное значение.

В процесс работы цифрового мультиметра выделение тепла с микросхемы минимальное. Типичное значение мощности рассеивания составляет доли ватта. Охлаждение прибору не требуется. Важно правильно подключать щупы. Черный является схемной землей, обозначается COM. Измерительных входов чаще два, один для больших токов. Хотя присутствует защита предохранителем (помечено меткой fused), при неправильной подаче сигнала возможен выход цифрового мультиметра из строя. Избегайте черным щупом трогать высоковольтные цепи, выполнять не предусмотренные инструкцией действия.

vashtehnik.ru

Что такое цифровые мультиметры

Еще из общего школьного курса физики известно, что электрическая цепь характеризуется рядом параметров. Среди них величина напряжения, также известная как потенциал, значение и род протекающего по проводнику тока, потребляемая нагрузкой из сети мощность, значение сопротивления (в Омах) и некоторые другие. Для измерения каждого из них были созданы специализированные приборы. Для тока это амперметры, для напряжения – вольтметры, омметры для сопротивления и пр. Однако что делать, если возникает необходимость измерить не один параметр, а сразу несколько? Носить все существующие приборы с собой? В этом случае о мобильности и удобстве говорить не приходится. Для решения этой проблемы были созданы универсальные решения: приборы, функционально совмещающие в себе сразу несколько других. Например, переключив в первое положение специальный тумблер, можно измерять напряжение, во втором же задействуется внутренняя логика, позволяющая определять сопротивление. Удобно! Такие приборы известны как мультиметры. То есть «мульти» — много, ну а «метры» — измерять. Второе название, которое не совсем корректно, — тестеры. Современные цифровые мультиметры позволяют измерять множество параметров: от простого сопротивления участка цепи до температуры окружающего воздуха.

Модификации

Несмотря на большое разнообразие данных приборов, все они подразделяются на два основных класса: аналоговые и цифровые мультиметры. Для большинства пользователей более удобны вторые, хотя первые обладают рядом преимуществ, правда, специфических.

Градуированная шкала и стрелка

Аналоговые модели уже практически сняты с производства, так как спрос на них оказался незначительным, по сравнению с альтернативным вариантом (мультиметр цифровой DT сейчас невероятно популярен). Однако на рынках все еще можно встретить новые подобные решения, поэтому кратко их рассмотрим. Аналоговые приборы очень легко отличить от других: на корпусе расположен переключатель-трещотка, предназначенный для выбора режима измерения, а также довольно крупная панель со шкалой, на которую нанесены метки делений (по аналогии с линейкой). При подключении щупов к цепи во внутренних катушках возникает ток, создаются магнитные поля и их взаимодействие заставляет указывающую стрелку отклоняться на определенный угол. Остается лишь рассчитать цену деления и узнать значение замеряемого параметра. Цифровые мультиметры в этом отношении более предпочтительны, так как исключена ошибка при пересчете градуировки шкалы под выставленный трещоткой предел.

Дисплей с цифрами

Цифровые мультиметры выглядят почти так же, как и аналоговые, за исключением того, что стрелочный блок заменен компактным экраном, на который выводятся результаты замеров. Внутренние изменения, разумеется, намного существеннее. На печатной плате размещена микросхема, выполняющая полную обработку поступающего со щупов сигнала. Часто дополнительно применяются несколько элементов – резисторов, конденсаторов и катушек. Среди отличительных особенностей данных решений стоит отметить незначительную погрешность измерений — высокий класс точности, присущий даже бюджетным моделям, например, таким как мультиметр цифровой 838.

Подводя итог

Для человека, у которого изредка возникает необходимость замерять некоторые параметры электрической цепи дома или, например, в бортовой системе автомобиля, недорогой цифровой тестер является лучшим выбором. Достаточно разбираться в правилах использования трещотки и понимать принцип выбора пределов измерения.

fb.ru

Мультиметр — это… Что такое Мультиметр?

Цифровой мультиметр Комбинированный прибор «Ц4324» Мультиметр высокой точности Gossen Metra Hit 23S. Базовая погрешность 0,05 % измеряемой величины + 3 младших разряда

Мультиме́тр (от англ. multimeter, те́стер — от англ. test — испытание, аво́метр — от АмперВольтОмМетр) — комбинированный электроизмерительный прибор, объединяющий в себе несколько функций. В минимальном наборе это вольтметр, амперметр и омметр. Существуют цифровые и аналоговые мультиметры.

Мультиметр может быть как лёгким переносным устройством, используемым для базовых измерений и поиска неисправностей, так и сложным стационарным прибором со множеством возможностей.

Цифровые мультиметры

Наиболее простые цифровые мультиметры имеют разрядность 2,5 цифровых разряда (точность обычно около 10 %). Наиболее распространены приборы с разрядностью 3,5 (точность обычно около 1,0 %). Выпускаются также чуть более дорогие приборы с разрядностью 4,5 (точность обычно около 0,1 %) и существенно более дорогие приборы с разрядностью 5 и выше. Точность последних сильно зависит от диапазона измерения и вида измеряемой величины, поэтому оговаривается отдельно для каждого поддиапазона. В общем случае точность таких приборов может превышать 0,01 %, несмотря на портативное исполнение.

Разрядность цифрового измерительного прибора, например, «3,5» означает, что дисплей прибора показывает 3 полноценных разряда, с диапазоном от 0 до 9, и 1 разряд — с ограниченным диапазоном. Так, прибор типа «3,5 разряда» может, например, давать показания в пределах от 0,000 до 1,999, при выходе измеряемой величины за эти пределы требуется переключение на другой диапазон (ручное или автоматическое).

Типичная погрешность цифровых мультиметров при измерении сопротивлений, постоянного напряжения и тока менее ±(0,2 % +1 единица младшего разряда). При измерении переменного напряжения и тока в диапазоне частот 20 Гц…5 кГц погрешность измерения ±(0,3 %+1 единица младшего разряда). В диапазоне высоких частот до 20 кГц при измерении в диапазоне от 0,1 предела измерения и выше погрешность намного возрастает, до 2,5 % от измеряемой величины, на частоте 50 кГц уже 10 %. С повышением частоты повышается погрешность измерения.

Входное сопротивление цифрового вольтметра до 11 МОм, емкость — 100 пФ, падение напряжения при измерении тока не более 0,2 В. Питание обычно осуществляется от батареи напряжением 9В, потребляемый ток не превышает 2 мА, при измерении постоянных напряжений и токов и 7 мА при измерении сопротивлений и переменных напряжений и токов. Мультиметр обычно работоспособен при разряде батареи до напряжения 7,5 В[1].

Количество разрядов не определяет точность прибора. Точность измерений зависит от точности АЦП, от точности, термо- и временной стабильности применённых радиоэлементов, от качества защиты от внешних наводок, от качества проведённой калибровки.

Типичные диапазоны измерений, например для распространённого мультиметра M832:

• постоянное напряжение: 0..200 мВ, 2 В, 20 В, 200 В, 1000 В
• переменное напряжение: 0..200 В, 750 В
• постоянный ток: 0..2 мА, 20 мА, 200 мА, 10 А (обычно через отдельный вход)
• переменный ток: нет
• сопротивления: 0..200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.

Аналоговые мультиметры

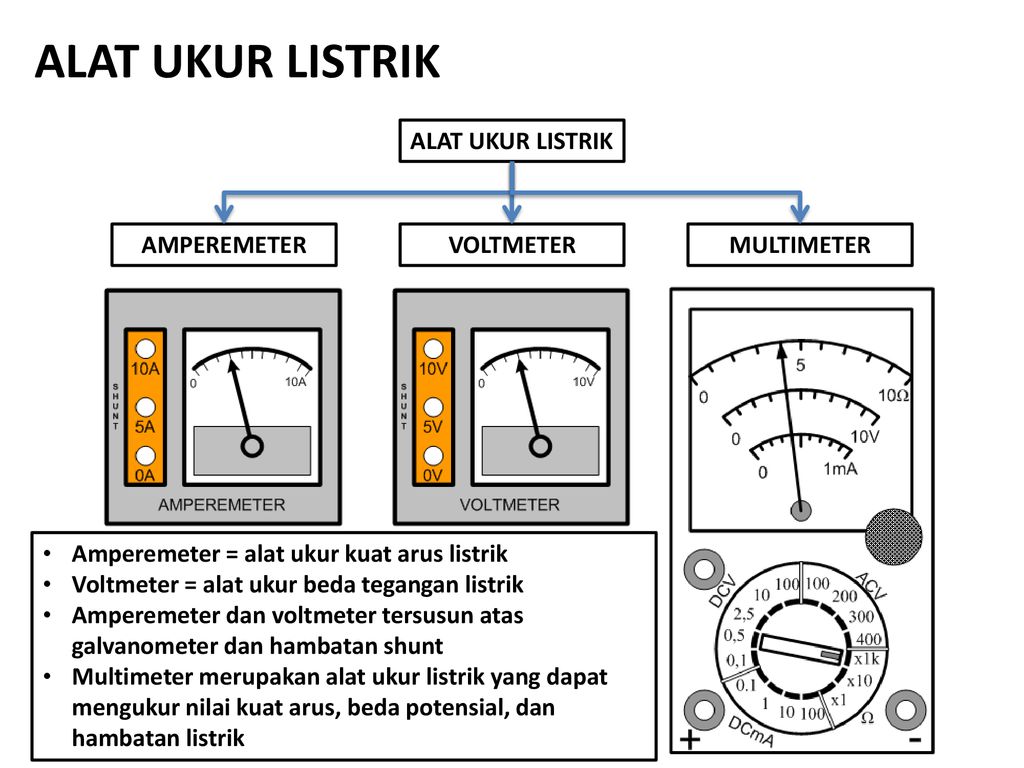

Аналоговый мультиметр состоит из стрелочного магнитоэлектрического измерительного прибора, набора добавочных резисторов для измерения напряжения и набора шунтов для измерения тока. Измерение сопротивления производится с использованием встроенного или от внешнего источника.

Советские аналоговые мультиметры чаще всего производились под шифром, начинающимся с буквы Ц, из-за чего широко распространилось их неофициальное название «цэшка».

Одним из первых измерительных приборов такого рода был тестер ТТ-1, комбинированный измерительный прибор — один из первых, и первый массово изготовленный промышленностью СССР, портативных измерительных приборов. Прибор ТТ-1 имел огромную значимость для народного хозяйства СССР по причине того что это первый массовый прибор для настройки электрооборудования выпущенный в массовом количестве, в послевоенные годы, в количестве сотен тысяч штук. Например, максимальный пиковый объём выпуска рыбинским приборостроительным заводом до 8000 данных приборов в месяц. Прибор изначально предназначался для армии, однако простая, надежная и удобная конструкция обеспечили популярность прибора во всех сферах народного хозяйства. Даже в настоящее время, несмотря на появление новой элементной базы, концепции измерительных приборов такого класса принципиально не изменились (диапазоны, методы измерения величин, способы переключения электрических цепей, способ работы), что свидетельствует о тщательно продуманной конструкции прибора ТТ-1.

Прибор ТТ-1 стал одним из первых переносных тестеров распространенных в СССР, успех прибора определил делнейшее направление приборов данного типа. На основе тестера ТТ-1 были созданы десятки подобных приборов, и получившие распространение, например в учебных заведениях СССР. Приборы созданные на основе ТТ-1 это, например, ТТ-2, «Школьный», АВО-63 и многие другие.

В последующих приборах устранили недостатки прибора ТТ-1, повысили удобство и надежность работы, в более новых приборах данного класса, таких как: ТТ-2, ТТ-3 и ТЛ-4, «Школьный», ТЛ-4М, Ц20, Ц52, Ц57, Ц434, Ц435, Ц4311, Ц4313, Ц4324, Ц4328, Ц4341, Ц43101, Ц4352, Ф4313, АВО-5, АВО-5М1, АВО-63.

Модернизация касалась например материала и формы корпуса, металл, или более легкий карболит. Факта наличия или отсутствие переключателя рода измерения (разработчик повышая надежность работы, жертвует усложнением коммутации при переходе с одного режима измерения на другой режим). Выбор типа переключателя, например, ламельно-контроллерного типа вместо галетного (который в ТТ-1 был слабым местом). В последующих приборах отказались от купроксного выпрямитея в пользу германиевых диодов типа Д2Б. Расширили пределы измерения напряжения до 1000 В, добавляли нижний предел от 0-2 В, 0-0,2 мА с целью повышения точности измерения.

Технические характеристики, возможности измерения первых аналоговых приборов, выпускаемых серийно в 1952 году были скромными, для сравнения приведем параметры тестера ТТ-1:

• Постоянное напряжение, переменное напряжение в следующих диапазонах: от 0,2В (одно деление шкалы) до 0-10; 0-50; 0-200; 0-1000 В.
• Постоянный ток в диапазонах: от 4 мкА (одно деление шкалы) до 0-0.2; 0-1; 0-5; 0-20; 0-100 и 0-500 мА.
• сопротивления: в пределах от 1 Ома до 2 МОм.[2]

При этом сопротивление прибора при измерении постоянного напряжения 5 кОм/вольт максимального значения выбранного диапазона, для переменного напряжения 3,3 кОм/вольт.

Отсчет производится непосредственно по шкале. Погрешность измерения составляет:

• ±3 % от номинального значения шкал постоянного тока
• ±5 % от максимального значения шкал переменного тока
• ±10 % от величины измеряемого сопротивления.

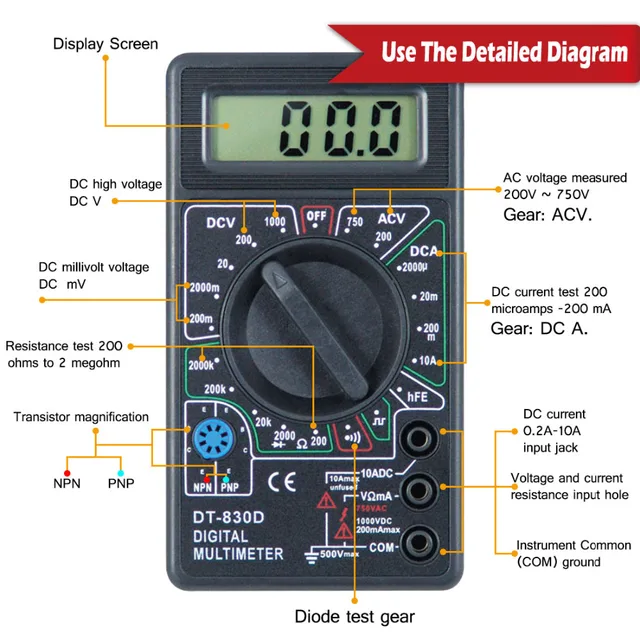

Основные режимы измерений

• ACV (англ. alternating current voltage — напряжение переменного тока) — измерение переменного напряжения.
• DCV (англ. direct current voltage — напряжение постоянного тока) — измерение постоянного напряжения.
• DCA (англ. direct current amperage — сила тока постоянного тока) — измерение постоянного тока.
• Ω — измерение электрического сопротивления.

Дополнительные функции

В некоторых мультиметрах доступны также функции:

• Прозво́нка — измерение электрического сопротивления со звуковой (иногда и световой) сигнализацией низкого сопротивления цепи (обычно менее 50 Ом).
• Генерация тестового сигнала простейшей формы (гармонической или импульсной) — как своеобразный вариант прозвонки.
• Тест диодов — проверка целостности полупроводниковых диодов и нахождение их «прямого напряжения».
• Тест транзисторов — проверка полупроводниковых транзисторов и, как правило, нахождение их h41э (например, тестеры ТЛ-4М, Ц-4341).
• Измерение электрической ёмкости (Ц-4341).
• Измерение индуктивности (редко).
• Измерение температуры, с применением внешнего датчика (как правило, термопара К-типа).
• Измерение частоты гармонического сигнала.
• Измерение большого сопротивления (обычно до сотен МОм; требуется дополнительное питание)
• Измерение большой силы тока (с использованием подключаемых/встроенных токовых клещей)

И служебные:

• Автоотключение питания
• Подсветка дисплея
• Фиксирование результатов измерений (отображаемое значение и/или максимальное)
• Автоматическое определение пределов
• Индикация разряда батарейки
• Индикация перегрузки
• Режим относительных измерений
• Запись и хранение результатов измерений

Примечания

Литература

• Бензарь В. К. Словарь-справочник по электротехнике, промышленной электронике и автоматике. — 2-е изд., пер. и доп. — Мн.: Вышэйшая школа, 1985. — С. 7. — 176 с.

Ссылки

dic.academic.ru

---

• Фирмы болгарка
• Ультракрасный обогреватель
• Можно ли в парилке использовать светодиодные лампы
• Как поменять люстру самому
• Как найти короткое замыкание в авто
• Автоматический выключатель однофазный
• Почему вытяжка дует в обратную сторону
• Чем зануление отличается от заземления
• Освещение для цветов в квартире светодиодными лентами
• Среднее низкое высокое напряжение
• Цифровой мультиметр dt 832 как пользоваться

Мультиметр — Госстандарт

Чтобы иметь возможность пользоваться одним измерителем при измерениях напряжения, силы тока, и сопротивления, был придуман универсальный комбинированный прибор ампервольтомметр, совмещающий: амперметр, вольтметр, омметр.

Из-за сложного названия имеет синонимы: авометр, тестер, мультиметр (multimeter, много мерить). В свое время очень популярным являлись аналоговые авометры, именуемые «цешкой», из-за первой буквы «Ц» в названии.

Так называли целую серию данных приборов, начиная с самого первого – Ц20.

Некоторые до сих пор называют свои современные цифровые мультиметры по старинке «цешкой»

Аналоговый мультиметр

Аналоговый мультиметр до сих пор остается в арсенале у многих профессионалов, и дело тут не только в ностальгии или личной привязанности к верному помощнику, безотказно служившему много лет.

Бывают ситуации, что только измерением при помощи «цешки» можно получить точные показания. Такое случается в условиях сильных электромагнитных полей и большой насыщенности эфира радиоволнами – в данных обстоятельствах измерительные провода и щупы чувствительных электронных тестеров выступают в качестве антенн, и наведённый в них ток искажает картину измерений.

Особенно это заметно в отношении некачественных тестеров. Для измерений напряжения и силы тока аналоговым мультиметрам не требуется внутреннее питание, без которого цифровые мультиметры обойтись не могут, к тому же, их показания часто сильно зависят от износа батарейки.

Аналоговые тестеры не чувствительны и неуязвимы для статического электричества, в противовес цифровым мультиметрам, которые от электростатического разряда могут выйти из строя.

Поэтому, в отношении мультиметров, слово «цифровой», далеко не всегда означает лучший.

Принцип измерения

Принцип действия у аналоговых и цифровых тестеров отличается. Стрелочные приборы имеют постоянный магнит, подвижную катушку индуктивности, связанную с ней стрелку и противодействующую пружину.

Электрический ток, который через катушку, создает магнитное поле, которое взаимодействует с полем магнита, и стрелка отклоняется. В данном случае ток совершает работу, скручивая пружину, и сдвигая стрелку. Сила противодействия пружины в определённых пределах прямо пропорциональна силе тока, протекающего в индуктивной катушке, поэтому градуированная шкала вольтметра и амперметра в стрелочном приборе линейная.

Стрелочный прибор является миллиамперметром, а универсальность измерений достигается за счёт использования переключателей, делителей напряжения и шунтов.

Цифровые мультиметры дают показания, сравнивая измеряемые параметры с эталонными значениями, и соответственно вычисляют разницу при помощи микропроцессора, выводя на жидкокристаллический экран результаты измерений.

Обзор общих правил использования мультиметров

Для корректного использования аналогового , или цифрового мультиметра, необходимо обладать, как минимум базовыми знаниями о параметрах электричества, и их взаимосвязях.

Потом, следует запомнить правила, касающиеся всех типов мультиметров:

• переключение между встроенными приборами в мультиметре происходит при помощи переключателя, меняющего также диапазоны измерений тех или иных электрических параметров;
• измерение производят, прикасаясь к проводникам при помощи изолированных щупов;
• начинают измерения V, мА с максимально большого диапазона, постепенно переключая, добиваясь лучшей точности. Измеряемое значение не должно выходить за границы диапазона;
• вольтметр (V) подключают параллельно к источнику напряжения;
• миллиамперметр (мА) включают в разрыв электрической цепи;
• Сопротивление (Ω, kΩ, MΩ) измеряют отдельно от цепи, используя встроенное питание, пропуская электрический ток через проверяемый элемент;
• у различных мультиметров имеются свои нюансы работы, поэтому, необходимо внимательно изучать инструкцию, особенно разделы, касающиеся переключения между режимами и подключения щупов.

Выбор мультиметра

Поскольку измерение различных параметров при помощи аналогового измерительного прибора затруднено необходимостью пересчёта показаний шкалы относительно значения установленного диапазона, то данный прибор не подходит для новичков, начинать изучение лучше с цифровых мультиметров.

Использование цифровых тестеров сводится к правильному выбору диапазона и соответственному подключению щупов – у каждого прибора имеется своя инструкция, как это делать. Не стоит сразу покупать дорогой многофункциональный прибор, зачастую не понимая, что он может измерять.

Для начала необходимо приобрести простой, но надёжный цифровой мультиметр, показания которого не зависят от уровня помех или заряда батареи.

Качественные тестеры автоматически выключаются спустя некоторое время, также имеют индикатор, сигнализирующий о разряде батареи питания, и то, что является наиболее важным для новичков – защиту от перегрузки и неправильного подключения.

Чтобы минимизировать сопутствующие измерениям манипуляции, многие современные цифровые мультиметры имеют автоматическое переключение диапазонов, пользователю необходимо в этом случае лишь указать характер измерений.

Функциональность и разнообразие тестеров

Мультиметры разрабатываются исходя из спецификации их применения. Например, существуют мультиметры с большой точностью, измерения милливольт и микроампер, емкости конденсаторов, частоту и скважность импульсов и т.д.

Это профессиональные приборы для работы в сфере радиоэлектроники. У других моделей тестеров возможно измерение температуры, освещённости, индуктивности и т.д.

Некоторые мультиметры оборудованы осциллографом или токоизмерительными клещами для измерений силы тока без разрыва проводника.

Токовые клещи.

В данном приборе наиболее важным является размыкаемый трансформатор тока, с помощью которого проводятся измерения, другие режимы представлены минимально. Функциональность любого измерительного прибора определяется, исходя из необходимости применения той, или иной комбинации измерений.

Например, в радиотехнике  клещами фактически нечего измерять, поэтому в них нет частотомера или измерителя емкости, но зато есть расширенные диапазоны измерения сопротивления изоляции, что особенно важно в электротехнике, которой свойственно измерение больших токов при помощи токовых клещей.

Несколько практических советов

Невозможно в обзоре рассказать, как пользоваться всем разнообразием представленных функций мультиметров, профессионалы и так в курсе, а новичкам будет интересней узнать, как сделать проверку проводки автомобиля, например.

Для этого переключатель мультиметра следует переключить в положение со значком динамика, и замкнуть щупы между собой – зазвенит сигнал, оповещающий, что есть контакт. Данными щупами прикасаются к разным концам проводов, определяя по сигналу их целостность.

Таким же образом выявляют отдельные проводники в жгутах проводов, если невозможно их идентифицировать по другим признакам (например по маркировке).
Если мультиметр долгое время не работает, то нужно вынимать из него элементы питания, которые, приходя в негодность, выделяют химические соединения, повреждающие прибор.

Желательно не держать щупы двумя руками при измерениях высокого напряжения – в случае пробоя изоляции ток пойдёт через сердце.

При попытке измерения напряжения амперметром, перегорит встроенный предохранитель или выключится защита, но не стоит намеренно ее испытывать – в неправильном режиме тестер может выйти из строя.



Не нашли что искали? Вы можете оставить заявку, в форме обратной связи.

Портал Gosstanart.info не осуществляет коммерческой деятельности, не сотрудничает с рекламодателями, производителями товаров и компаниями предоставляющими услуги. Просьба, не обращаться с коммерческими предложениями! Вся информация, представленная на портале, результат независимых исследований и является свободно распространяемой информацией.

Главная   Новости портала   Черный список   Архив    Обратная связь

Пока не выбрасывайте сломанную игрушку — возьмите мультиметр

Перейти к основному содержанию

История сохранена

Чтобы просмотреть эту статью еще раз, посетите Мой профиль, а затем Просмотрите сохраненные истории.

Пока не выбрасывайте сломанную игрушку — возьмите мультиметр

Этот незаменимый инструмент позволяет измерять силу тока и напряжение цепи. Вот что вам нужно знать, чтобы использовать его правильно.

Впервые я воспользовался мультиметром в молодости. Мне очень нравились машины с дистанционным управлением, но нельзя было просто купить одну и начать водить. Приходилось покупать комплект и контроллер отдельно и собирать все вместе. Моя машина питалась от аккумулятора и электродвигателя вместо более сложных бензиновых двигателей. Поэтому всякий раз, когда что-то не работало, мне приходилось придумывать, как использовать мультиметр для измерения напряжения в разных точках автомобиля.

Конечно, мультиметр пригождается во многих других случаях, но давайте просто скажем, что это отличный инструмент. Мы также используем мультиметр на вводных физических лабораториях. Многие студенты не имеют никакого опыта работы с этими устройствами, но это нормально. Я собираюсь дать вам (и им) базовое введение в измерение электрического тока и разности электрических потенциалов (обычно называемой «напряжение»).

Начнем с самой простой схемы. Батарейка, два провода и лампочка.

Ретт Аллен

Это довольно просто. Электрический ток выходит из положительного конца батареи (ладно, на самом деле он выходит из отрицательного конца) и проходит через лампочку, а затем возвращается к батарее. Это ваша электрическая цепь. Простой.

А теперь мы хотим измерить электрический ток. Как мы это делаем? Вот тут-то и появляется мультиметр. Он «мультиметр», потому что он делает несколько вещей. Он может измерять как ток, так и напряжение. Многие мультиметры могут делать даже больше — измерять сопротивление, емкость и другие параметры. Но давайте приступим к делу. Ключом к измерению электрического тока является то, что мультиметр должен находиться на пути тока. На самом деле вам нужно разобрать вашу схему и вставить мультиметр в путь.

Вы также должны быть уверены, что используете правильные настройки и правильные разъемы. У большинства мультиметров есть переключатель для перевода его в режим «амперметра» и специальные вилки для измерения электрического тока. Вот, взгляните на этот чрезвычайно старый аналоговый измеритель (что потрясающе) рядом с современным цифровым мультиметром.

Самый популярный

Rhett Allain

Обратите внимание, что оба они используют одни и те же вилки для напряжения и ток, но вам все равно нужно настроить что-то, что считывает ток. Для старого счетчика слева я установил максимальный ток 750 мА, а для цифрового — максимальный ток 200 мА.

Теперь добавим это к цепи аккумулятор-лампа. Вот как это выглядит.

Ретт Аллен

Давайте проследим за проводкой, чтобы убедиться, что мы знаем, что происходит. О, быстрое предупреждение. Это старый аналоговый счетчик. Он измеряет электрический ток только в одном направлении. Если вы подключите его неправильно, игла «застрянет» на нулевой отметке — это бесполезно и может погнуть иглу. Просто будь осторожен.

Самые популярные

Если начать с положительного конца аккумулятора, то провод идет к лампочке, а затем из лампочки. Затем он идет к положительной клемме мультиметра, а затем к отрицательной клемме аккумулятора. Так же, как простая цепь батареи и лампочки, это образует полный цикл. Вы можете просто рассматривать амперметр как провод, соединяющий лампочку с аккумулятором. Это провод, который также измеряет ток.

Отлично. Тогда как измерить напряжение? Вы должны подключить мультиметр по-другому, чтобы измерить напряжение. Вот что нужно помнить: вы измеряете напряжение через что-то — вы измеряете ток через что-то . Итак, чтобы измерить напряжение, вам нужно поместить два щупа от мультиметра с двух сторон от измеряемого объекта. Измерим напряжение на лампочке. Я верну схему в то состояние, в котором она была (до измерения тока), а затем прикоснусь одним щупом к каждой стороне лампочки. Вот как это выглядит.

Rhett Allain

Если вы проследите за проводами для этой установки, вы увидите, что оригинальная схема все еще там. Провода от мультиметра не должны разрывать цепь, а просто касаются двух концов лампочки. О, не забудьте переключить настройки мультиметра, чтобы считывать напряжение, а не ток.

Важно понимать, что показания напряжения и тока связаны по-разному. На самом деле, это ошибка №1, которую совершают студенты при использовании этого инструмента. Вот что происходит. Они хотят измерить ток, поэтому у них все настройки и разъемы на мультиметре настроены на ток. Затем они прикасаются одним проводом от мультиметра к одной стороне лампочки, а другим проводом к другой стороне (так, как вы использовали бы его для измерения напряжения). Блам-о. Ты только что перегорел предохранитель. Почему? При установке мультиметра поперек лампочки вы поместили мультиметр параллельно лампочке. Поскольку настройка амперметра имеет низкое сопротивление, вы получаете ГРУППУ электрического тока, проходящего через метр. По сути, вы измеряете электрический ток через провод, в котором ничего нет. Конечно, счетчик может работать только с таким большим током, поэтому вы перегораете предохранитель.

Теперь счетчик не работает. Вам нужно заменить предохранитель. По крайней мере, вы не испортили весь мультиметр — это было бы плохо.

---

Еще больше замечательных историй WIRED

• Страшная карта показывает, как изменение климата изменит города
• У Strava есть новый способ прокладывать маршруты одним движением пальца
• Что произойдет, если Россия отключится от интернета
• Поездка с парень, который строит американские горки у себя во дворе
• Капитан Марвел 9У 0074 лучший сайт фильмов со времен Space Jam
• 👀 Ищете новейшие гаджеты? Ознакомьтесь с нашими последними руководствами по покупке и лучшими предложениями круглый год
• 📩 Хотите узнать больше? Подпишитесь на нашу ежедневную рассылку новостей и никогда не пропустите наши самые свежие и интересные истории

Ретт Аллен — адъюнкт-профессор физики в Университете Юго-Восточной Луизианы. Он любит преподавать и говорить о физике. Иногда он разбирает вещи и не может собрать их обратно.

TopicsDot Physicselectricity

Еще от WIRED

Что такое мультиметр? Типы мультиметров и их функции

Домашняя электрика/электроника Что такое мультиметр? Типы мультиметров и их функции

Мультиметр, также известный как авометр, представляет собой тестер, используемый для измерения электрического напряжения, силы тока, сопротивления и т.д. Мультиметры в основном бывают двух типов, аналоговые и цифровые. Оба используются для измерения и обнаружения неисправностей в электрических цепях.

18.09.2020

4.325

Мультиметр , также известный как avometer , представляет собой тестер, используемый для измерения электрического напряжения , тока , сопротивления 9012 5 и так далее. Мультиметры в основном бывают двух типов, аналоговые и цифровые . Оба используются для измерения и обнаружения неисправностей в электрических цепях.

Мультиметры имеют множество различных возможностей чтения в зависимости от модели. Базовые тестеры измеряют напряжение , ток и сопротивление и может использоваться для проверки непрерывности , чего достаточно для проверки всей электронной схемы.

Подробнее усовершенствованные мультиметры могут проверять все следующие значения.

• Напряжение и ток переменного тока (переменного тока)
• Напряжение и ток постоянного тока (постоянного тока)
• Сопротивление (Ом)
• Емкость (Фарад)
• Проводимость (Сименс)
• Децибел
• Рабочий цикл
• Частота (Гц)
• Индуктивность (Генри)
• Температура (по Цельсию или по Фаренгейту)

Некоторые мультиметры можно комбинировать с различными аксессуарами и специальными датчиками для выполнения различных измерений, таких как уровень освещенности , скорость ветра , относительная влажность .

Аналоговый мультиметр

Аналоговый мультиметр измеряет ток с помощью микроамперметра внутрь и перемещает иглу по индикатору по градуированной шкале. Хотя аналоговые мультиметры не так чувствительны, как цифровые, при измерении напряжения, они могут измерять с высокой чувствительностью до 50 мкА (50 микроампер ) благодаря своему низкому сопротивлению при измерении тока.

Аналоговые мультиметры дешевле , чем их цифровые аналоги. Аналоговые мультиметры очень чувствительны из-за их внутренней структуры. По этой причине его следует транспортировать осторожно.

Цифровой мультиметр

Цифровой мультиметр состоит из цифрового счетчика и ЖК-дисплея вместо подвижной стрелки и линейки. Цифровые мультиметры, которые немного дороже аналоговых мультиметров, стали широко используемым типом мультиметров благодаря простоте считывания показаний и высокой точности измерения.
