Почему отгорает ноль: Греется ноль в электропроводке: причины и как устранить

Греется ноль в электропроводке: причины и как устранить

Довольно распространенная проблема старой проводки – нагрев нулевых проводов в распределительном щитке. Если вы столкнулись с такой неприятностью необходимо срочно принимать меры, поскольку обрыв нуля представляет серьезную опасность, особенно в трехфазных цепях электрического тока. Из сегодняшней статьи Вы узнаете, почему греется нулевой провод и как устранить эту проблему.

Наиболее вероятные причины нагрева

На тематических форумах периодически возникают споры относительно причин, вызывающих нагрев жил с нулевым потенциалом при нормальном состоянии фазных проводов бытовой сети. Несмотря многочисленные дискуссии по данному вопросу, существует всего три фактора, способные вызвать рассматриваемое негативное воздействие:

1. Низкая надежность электрического контакта.
2. Влияние высших гармоник.
3. Повышенная нагрузка на ноль.

Предлагаем детально рассмотреть каждую из перечисленных выше причин.

Низкая надежность электрического контакта

Указанная причина наиболее характерна для старых проводок из алюминиевых проводов. Недостатки этого материала неоднократно описывались в других публикациях на нашем сайте, но не будет лишним еще раз кратко перечислить их:

• Образование оксидной пленки на проводе, что вызывает рост сопротивления контакта.
• Пластичность материала требует регулярного подтягивания соединений.
• Перегрев алюминиевого провода повышает его хрупкость.

Учитывая, что внимание чаще уделяется электрическим контактам фазных проводов, про нулевую шину часто забывают. В результате со временем увеличивается сопротивление контакта, он нагревается и рано или поздно отгорает. Ради справедливости следует заметить, что данная проблема может наблюдаться и у медных проводов. Пример плохого контакта с нулевой шиной в квартирном щитке продемонстрирован на фото.

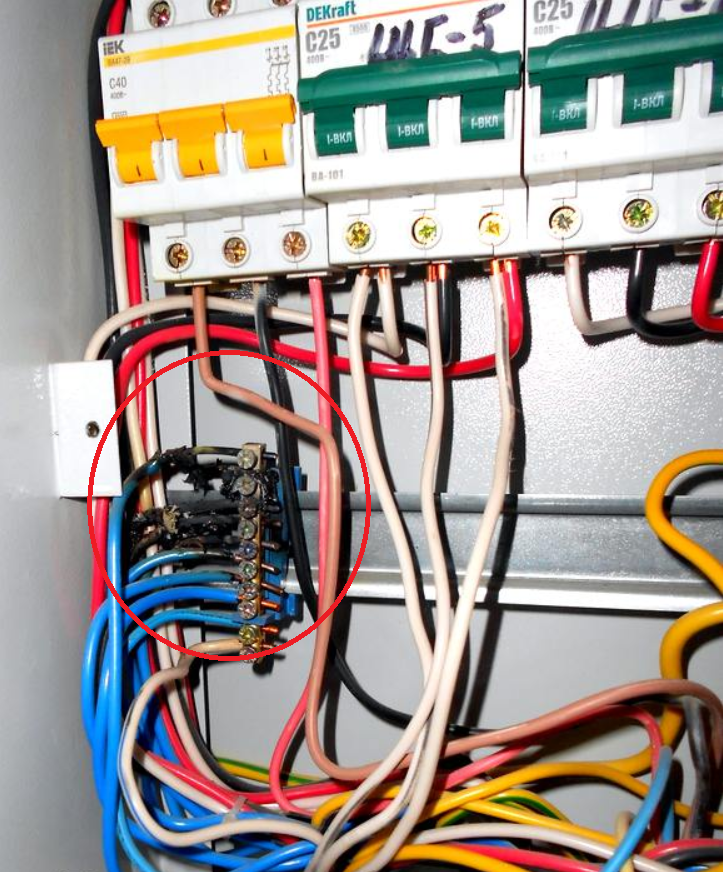

Перегрев нулевых проводов из-за плохого контакта

Характерно, что приведенная проблема чаще всего проявляется именно в квартирных щитках, а не электроточках. Это объясняется тем, что на контактные соединения проводов с нулевой шиной приходится более значительная нагрузка, чем на отдельную розетку.

Влияние высших гармоник

С появлением в быту и офисах большого количества электрических приборов, оснащенных импульсными БП возникла проблема с перегревом и, как следствие, разрушением (отгоранием) провода рабочего нуля. Это происходит по причине перегрузки последнего токами высших гармоник. То есть, возникает ситуация, при которой на ноль приходится больший ток, чем на фазные проводники. При этом установка защитных устройств часто производится только на последние.

В старых системах в расчет принималась исключительно линейная нагрузка, в которой присутствует лишь основная гармоника (В Советском Союзе, а впоследствии и на постсоветском пространстве это 50,0 Гц). В соответствии с этим считалось, что нагрузка фазные провода будет всегда выше, чем на рабочий ноль. Из этого следовала невозможность перегрузки нуля больше фазы. Таким образом, защита фаз от перегрева обеспечивала и безопасность нуля.

С появлением большого числа электропотребителей, создающих нелинейные нагрузки, происходит повышение тока, идущего через рабочий ноль. Это может привести к отгоранию последнего в старых энергосистемах. Примеры бытовых электроприборов вызывающих нелинейность:

• Микроволновые, индукционные, а также дуговые электропечи.
• Светодиодные и газоразрядные источники света.
• Все устройства с импульсными БП.
• Инверторные электрические машины и т.д.

Чтобы не допустить обрыва нуля вследствие влияния высших гармоник, в некоторые нормативные документы были внесены изменения. В качестве примера можно привести ГОСТ 30804.4.30 2013, в котором предписывается при расчетах принимать во внимание гармоники, чей порядок от 40-го и выше. В ГОСТе 50571.5.52 2011 рекомендуется выбирать сечение кабеля в зависимости от самой нагруженной токоведущей жилы, при этом должна учитываться и токовая нагрузка рабочего нуля.

К сожалению, рамки текущей статьи не позволяют более полно раскрыть тему высших гармоник, но мы обязательно к ней вернемся в одной из последующих публикаций на нашем сайте.

Повышенная нагрузка на ноль

Иногда можно услышать, что перегрев провода нуля связан с повышенной нагрузкой из-за подключения соседа к шине РЕ с целью воровства электричества. Такой вариант интересен, но не реализуемый. В одной из наших публикаций, где описывались различные конструкции электросчетчиков, рассматривалась их устойчивость к различным способам воровства электрической энергии. В частности, там разбирался вариант использования земли в качестве рабочего нуля и объяснялось, почему данный способ не работает на современных устройствах энергоучета.

Как уже упоминалось выше, в нулевом рабочем проводе ток может превысить фазный только в случаях проявления высших гармоник. Подключение соседа к нулю (в Вашем щитке) вызовет перегрев данного провода, если в результате таких действий образуется плохой контакт с общей шиной.

Чем опасен перегрев нулевого провода?

Подобная нештатная ситуация почти гарантированно приведет к обрыву нуля. Чем это грозит, неоднократно упоминалось в других публикациях на нашем сайте. Кратко напомним, о чем в них шла речь, начнем с обрыва нуля в трехфазных сетях.

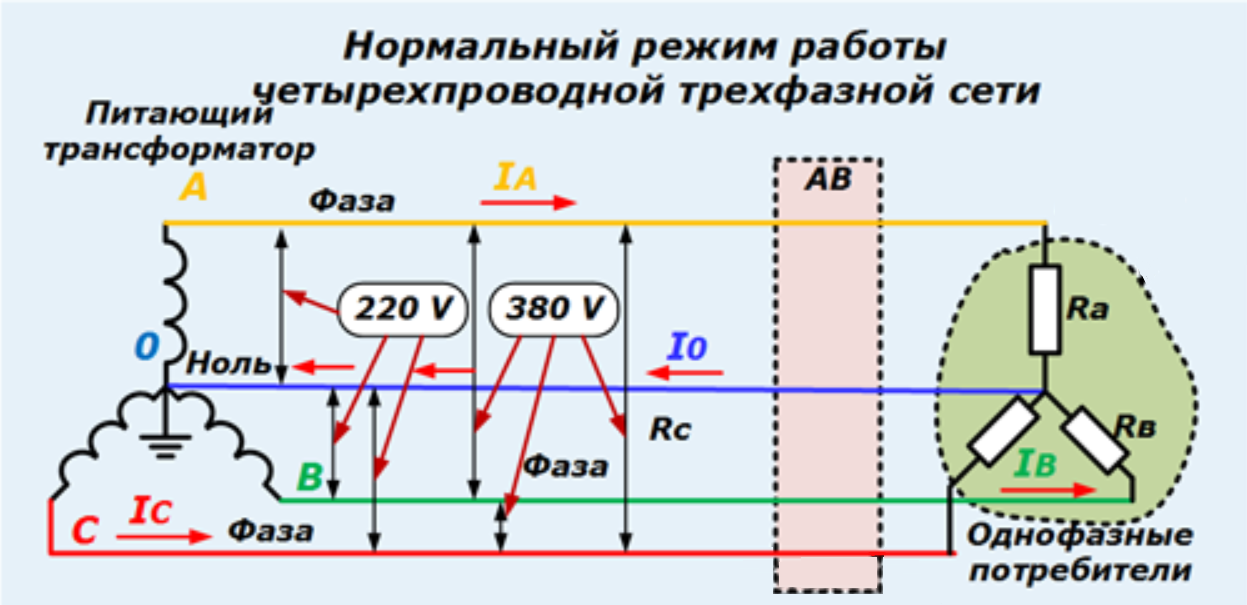

Обрыв нуля в трехфазной сети

Как видно из приведенного изображения, обрыв нулевого провода приведет к несимметрии фазных напряжений, такую нештатную ситуацию также называют перекосом фаз. В результате аварии в однофазных сетях могут образоваться напряжения близкие по величине к линейному, то есть, приблизиться вплотную к 380 В. Чем это грозит бытовой технике и электронике? В лучшем случае сработает защита БП, в худшем, — устройствам потребуется дорогостоящий ремонт.

Если отгорит ноль в системе однофазных нагрузок, то последствия для бытовой техники будут не столь печальные, как случае электрической сети на 3 фазы. Ниже продемонстрированы наиболее вероятные точки обрыва для бытовой сети.

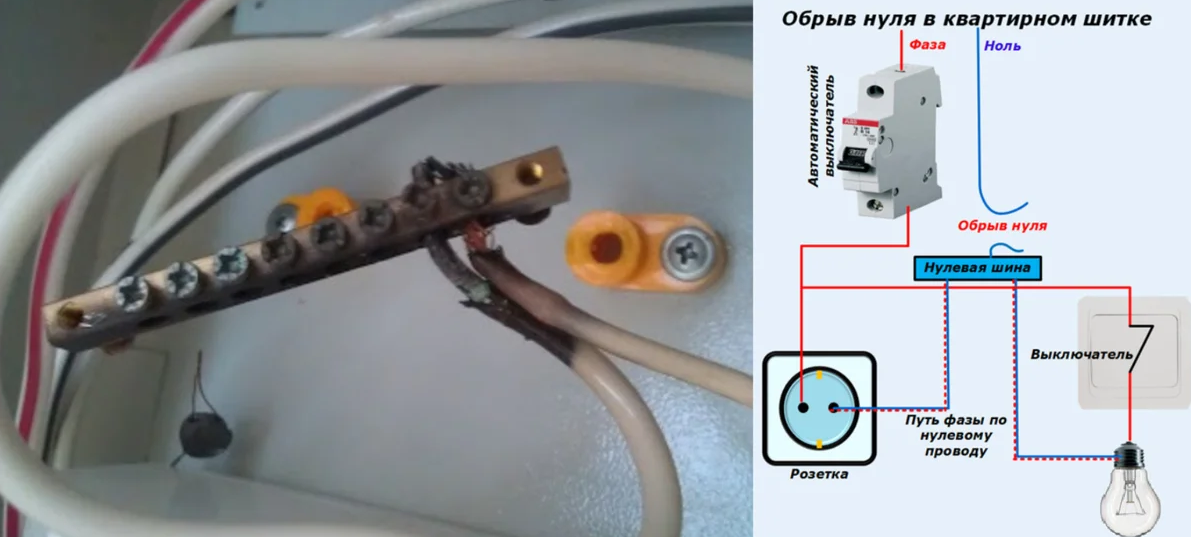

Вероятные места обрыва нуля в квартире

Из рисунка видно, что обрыв возможен на вводных контактных соединениях автомата защиты. Проблемы с электрическим контактом могут образоваться на шине РЕ (особенно, если разводка выполнена алюминиевым кабелем). Последний вариант – обрыв в розетке. При любом из перечисленных вариантов бытовая техника не будет работать.

Казалось бы, ничего страшного, но любой прибор, оставшийся подключенным к сети, приведет к тому, что нейтральном проводе образуется опасный потенциал. В системе заземления TN-C это может создать прямую угрозу для жизни, поскольку на зануленном корпусе появится фазное напряжение. В более современных системах TN-C-S, подобная ситуация приведет к короткому замыканию и срабатыванию АВ.

Как не допустить критического нагрева нуля?

Поскольку в масштабах квартиры влияние высших гармоник незначительно, то сразу перейдем к проблеме плохих электрических контактов. Если Вы обнаружили в квартирном щитке проблемное место, где греется электрическое соединение, то в первую очередь отключите вводный автомат и убедитесь, что после этого ток не течет. Проверку лучше выполнить, комбинируя пробник напряжения и мультиметр, включенный в режим измерения переменного тока.

Убедившись в отключении питания, ослабьте проблемный контакт (как правило, это винтовой зажим), чтобы извлечь из него провод. Произведите его зачистку, а также зажима. Если разводка щитка выполнена многожильным медным проводом, то его концы необходимо залудить или обжать. После этого можно собрать контакт. Следует учитывать, что «пережатие» провода винтовым соединением также нежелательно, как и слабый зажим.

Прямой контакт меди и алюминия недопустим, поскольку эти материалы образуют гальваническую пару, в результате электрическое сопротивление такого соединения довольно быстро возрастет.

Если монтаж выполнен при помощи тонких проводов, то желательно произвести их замену. Как правильно подобрать сечение в зависимости от тока нагрузки, рассказано на нашем сайте.

Защита от перекоса фаз

Наиболее оптимальный вариант для данного случая — установка реле напряжения.

Реле напряжения

Это устройство обеспечит защиту, как от падения напряжения, так и его чрезмерного увеличения. В качестве альтернативного решения можно предложить установку стабилизатора на всю квартиру. Несмотря на более высокую стоимость преимущества очевидны – «проседание» или перенапряжение не будет вызывать отключение подачи электроэнергии.

Отгорание нуля

Содержание

1. Какие бывают последствия отгорания нуля?
2. Для чего нужен нулевой проводник?
3. Как отгорает нуль?
4. Как защитить аппаратуру во время отгорания нуля?
5. Отгорание нуля. Видео.

Какие бывают последствия отгорания нуля?

Приходилось ли вам слышать о том, что у кого-то сгорела дорогостоящая аппаратура. Возможно, тебе лично пришлось испытать такую неприятность. Почему такое произошло? Причина оказалась в том, что на проводнике в какой-то момент, присутствовало не 220 В, а 380 В. Как такое возможно? Кого винить в произошедшем? Кто будет покрывать убытки?

Были такие случаи, когда пьяный электрик во время профилактических работ в контактных соединениях перепутал проводники, вместо проводника нуль подсоединил фазу, а между фазой и фазой напряжение составляет 380 Вольт.

Но чаще всего, 380В может поступить в наши обители с неожиданной стороны. Проблема кроется в отгорании нуля. Что это за таинственное отгорание нуля? Как оно происходит? Как защититься от нежданного “гостя”?

Для чего нужен нулевой проводник?

Отгорание нуля это лексикон электриков, на техническом языке — обрыв нуля. Проводник нуль используется в трехфазной схеме звезда. Есть еще другая схема, схема треугольник. У такой схемы присутствуют три фазных проводника: А, В, С, но отсутствует четвертый проводник, нулевой. В основном используется в промышленных целях.

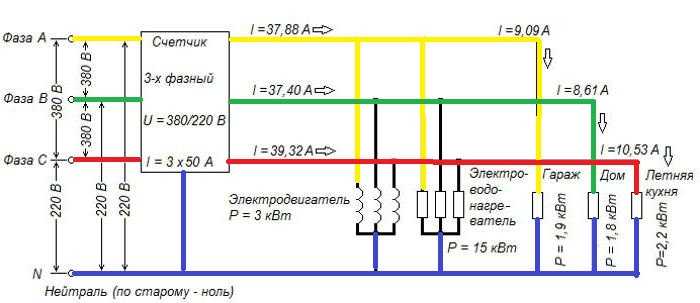

В схеме звезда четыре проводника, три фазных и нулевой. Нашему населению достается именно схема звезда и другого быть быть не может. Итак, в многоквартирный дом приходят не два проводника, как некоторые могут полагать, а четырехжильный или пятижильный провод, с защитным заземлением РЕ. Но пока во внимание заземление мы намерено брать не будем, на данный момент он нас не интересует.

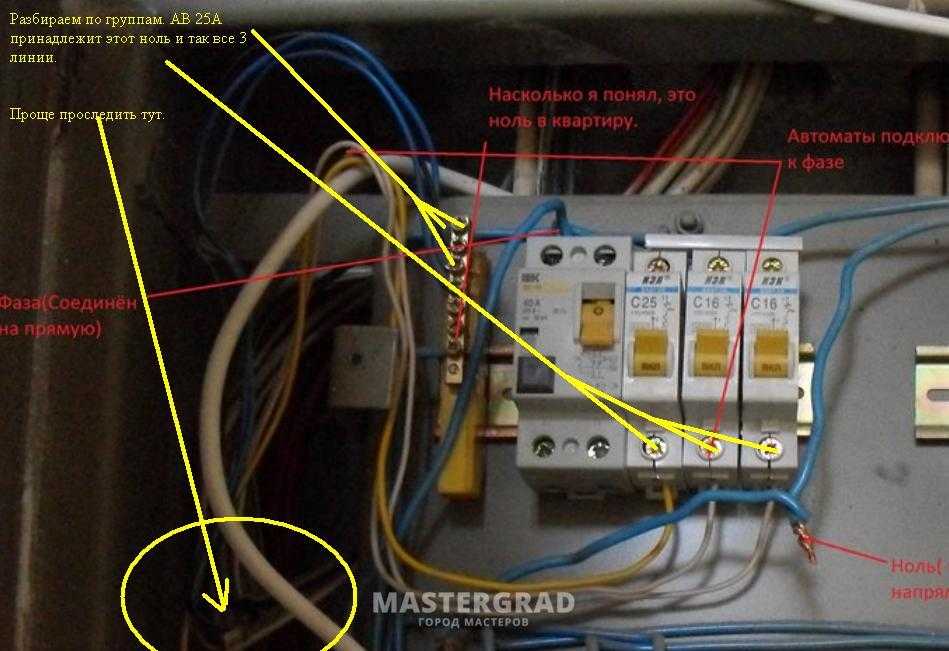

Мощный силовой кабель приходит в водный распределительный щит. С главного щита идет распределение по подъездам, а с подъезда по этажам, с этажей по квартирам. Трехфазная схема распределяется равномерно по этажам. Если в подъезде 36 квартир, три фазы будут распределены следующим образом: фаза А – 12 квартир, фаза В – 12 квартир, фаза С – 12 квартир. Распределено равномерно, для баланса работы трехфазной схемы.

Но вот только жители не согласовывают включение и выключение энергопотребителей, да и такого на практике быть не может. Получается так, что один стояк может оказаться сильно загруженным, а другой остается мало задействованным. Что происходит в системе? Произошел перекос  в трехфазной схеме или  дисбаланс. Поставщику электроэнергии никогда не добиться равенства потребления электроэнергии с подобной схемой. Понятно, почему. Люди не роботы, действовать подобно бездушным изобретениям по заданным алгоритмам не могут.

Представим себе, как кипит жизнь в многоэтажном доме. Одни что — то включают, другие выключают. В общем и целом, потребление электроэнергии, чаще всего, происходит более или менее одинаково. Но бывает хороший перекос: по стояку фазы А “густо” разбирают энергию, а по фазе С “пусто”. С этим все понятно. Давайте немного углубимся в трехфазную схему звезда.

Переменные токи каждой фазы в трех одинаковых нагрузках сдвинуты по фазе ровно на одну треть и в идеале компенсируют друг друга, поэтому нагрузка в такой схеме называется трехфазной сосредоточенной нагрузкой. В средней точке ровна  нулю. При равномерной нагрузке трех фаз, например, работают станки на производстве, потребление энергии одинаково по всем фазам. Нуль остается невостребованным, нет дисбаланса. В связи с чем, сечение нулевого проводника гораздо меньше чем по фазе. Нет смысла тратить дорогой металл на то, в чем нет необходимости, там, где появляются незначительные токи. Но у нас в доме приборы работают не от трехфазной схемы, а от однофазной — это все в корне меняет.

Как отгорает нуль?

Тенденция отгорания нуля началась в эпоху 90-х годов. Эпоха экономического преобразования. На рынке появилось большое количество электротехники. Современная аппаратура: компьютеры, телевизоры, радиоприемники, DVD проигрыватели и многое другое. Характер таких устройств несколько отличается от классических бытовых потребителей. Дело в том, что такие приборы выбрасывают в сеть дополнительные импульсные токи, которые не компенсируются в средней точке. Когда включаются приборы , имеющие различные величины сопротивлений, на нулевом проводе может скопится равный или превышающий ток одной из фаз. Это те условия, которые могут создать отгорание нуля, из-за перегрузки на нулевой проводник.

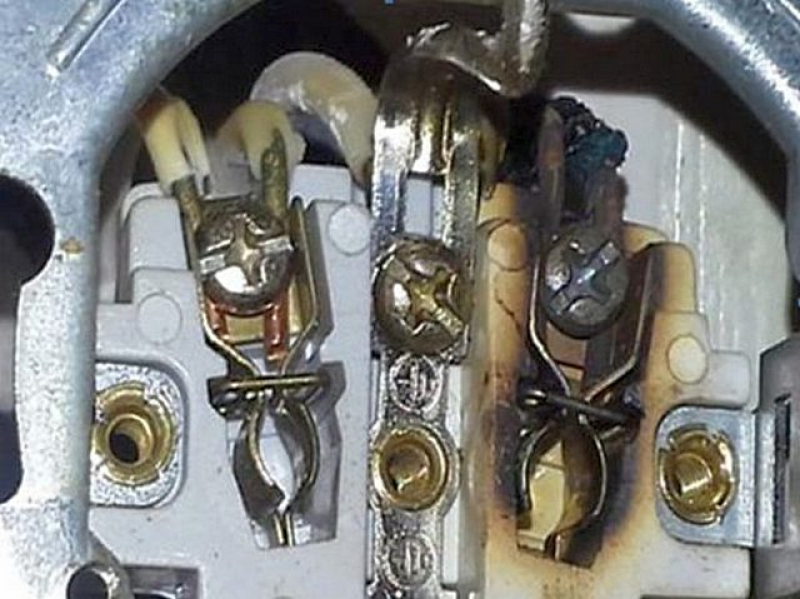

Отгорание происходит в слабых местах, например, в плохо обжатом контакте. Такой перекос может из-за отгорания нуля  создать катастрофические последствия: скачек напряжения до 380 Вольт. Большая часть дорогостоящей аппаратуры может сгореть. Но вот спросить будет не с кого.

Как защитить аппаратуру во время отгорания нуля?

Для защиты бытовой техники от подобных неприятностей, поможет реле контроля напряжения.

реле напряжения

Надежная работа любых бытовых электроприборов от простой лампочки до посудомоечной машины зависит от стабильности электросети. Резкое повышение напряжения или его падение ниже допустимого предела, приводят к быстрому выходу из строя телевизоров, компьютеров, холодильников, стиральных машин и т.п. Это может привести к перегреву обмоток электродвигателей бытовых приборов и последующему выходу их из строя.

Реле напряжения отключает напряжение, если его значение выходит за допустимые пределы. Тем самым защищает все подключённые к нему устройства и приборы. То есть реле напряжения — это защита по напряжению. Для установки реле защиты и другим электромонтажным работам в Нижнем Новгороде, можно обратится за помощью к электрикам профессионалам.

Итак, подведем итог: отгорание нуля в наше время не редкость. Причины мы выяснили, следствия отгорания нуля понятны, как защитить аппаратуру узнали. Осталось приобрести надежное реле напряжения.

Советую не покупать реле напряжения Ресанта, время срабатывания 1 секунда, за такую медлительность все погорит. Приобретать прибор лучше со временем срабатывания по отсечке 0,2 секунды. Такой прибор стоит недешево, но без него ущерб может возрасти во много раз. Ставить прибор или надеяться на авось, решать вам.

Отгорание нуля. Видео.
