Почему штангенциркуль называют колумбиком. Штангенциркуль и колумбик: история происхождения названий и особенности измерительного инструмента

Почему штангенциркуль называют колумбиком. Как правильно пользоваться штангенциркулем. Какие существуют виды штангенциркулей и для чего они применяются. Какова точность измерений штангенциркулем. Чем отличается штангенциркуль от микрометра.

История происхождения названия «штангенциркуль»

Штангенциркуль получил свое название от немецких слов «Stange» (штанга) и «Zirkel» (циркуль). Этот измерительный инструмент был изобретен в XVI веке французским математиком Пьером Вернье, который усовершенствовал обычный раздвижной циркуль, добавив к нему линейку с делениями — штангу.

Первоначально штангенциркули изготавливались вручную и использовались в основном в кораблестроении и артиллерии для точных измерений. Массовое производство штангенциркулей началось в конце XIX века с развитием промышленности и машиностроения.

Почему штангенциркуль называют «колумбиком»

Название «колумбик» для штангенциркуля имеет интересную историю. Как появилось это народное название? Существует несколько версий:

• По одной из них, штангенциркули с глубиномером были разработаны и запатентованы американской фирмой «COLUMBUS» в конце XIX — начале XX века. От названия фирмы-производителя и пошло распространенное прозвище «колумбик».
• Другая версия связывает происхождение названия с тем, что штангенциркули активно поставлялись в СССР из США по программе ленд-лиза во время Второй мировой войны. Американские измерительные инструменты ассоциировались с Колумбом, открывшим Америку.
• Есть мнение, что название «колумбик» возникло из-за сходства формы штангенциркуля с парусом каравеллы Колумба.

Точная причина появления прозвища «колумбик» неизвестна, но оно прочно закрепилось в разговорной речи и используется до сих пор, особенно среди рабочих и инженеров старшего поколения.

Виды штангенциркулей и их назначение

Современные штангенциркули имеют несколько разновидностей, различающихся по конструкции и назначению:

• ШЦ-I — штангенциркуль с двусторонним расположением губок для наружных и внутренних измерений. Имеет глубиномер.
• ШЦ-II — штангенциркуль с односторонним расположением губок. Предназначен для наружных и внутренних измерений.
• ШЦ-III — штангенциркуль с губками для наружных и внутренних измерений. Оснащен рамкой для точной установки размера.
• Электронный штангенциркуль — оснащен цифровым дисплеем для вывода результатов измерений.
• Штангенглубиномер — для измерения глубины отверстий и пазов.
• Штангенрейсмас — для разметки и измерения высоты деталей.

Каждый вид штангенциркуля имеет свою область применения в зависимости от специфики измерений и требуемой точности.

Как правильно пользоваться штангенциркулем

Чтобы получить точные результаты измерений штангенциркулем, необходимо соблюдать правильную технику его использования:

1. Проверьте нулевое положение штангенциркуля, сведя губки и убедившись, что нулевые отметки на шкале штанги и нониуса совпадают.
2. Очистите измеряемую деталь и губки штангенциркуля от загрязнений.
3. Плотно, но без излишних усилий прижмите губки к измеряемой поверхности детали.
4. Зафиксируйте положение рамки штангенциркуля стопорным винтом.
5. Считайте показания по основной шкале штанги и шкале нониуса.
6. Для измерения внутренних размеров используйте внутренние стороны губок штангенциркуля.
7. При измерении глубины используйте глубиномер штангенциркуля.

Соблюдение этих правил позволит получить максимально точные результаты измерений штангенциркулем.

Точность измерений штангенциркулем

Точность измерений штангенциркулем зависит от цены деления его шкалы. Наиболее распространенные значения:

• 0,1 мм — для большинства бытовых и производственных измерений
• 0,05 мм — для более точных измерений в машиностроении
• 0,02 мм — для высокоточных измерений в приборостроении

Электронные штангенциркули могут обеспечивать точность до 0,01 мм. Однако важно помнить, что реальная точность измерений зависит не только от характеристик инструмента, но и от квалификации измеряющего, состояния измеряемой детали и условий проведения измерений.

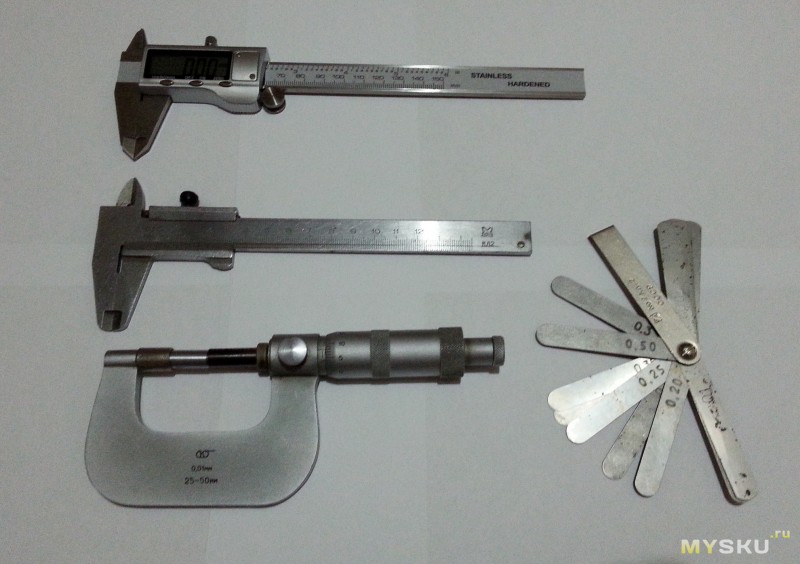

Чем отличается штангенциркуль от микрометра

Штангенциркуль и микрометр — оба инструмента для линейных измерений, но между ними есть существенные различия:

• Точность: микрометр обеспечивает большую точность (до 0,001 мм) по сравнению со штангенциркулем (обычно 0,05-0,1 мм).
• Диапазон измерений: штангенциркуль позволяет измерять больший диапазон размеров одним инструментом.
• Универсальность: штангенциркуль более универсален, позволяет измерять наружные и внутренние размеры, глубину.
• Скорость измерений: измерения штангенциркулем обычно быстрее, чем микрометром.
• Стоимость: штангенциркули, как правило, дешевле микрометров.

Выбор между штангенциркулем и микрометром зависит от конкретных задач измерения и требуемой точности.

Применение штангенциркуля в различных областях

Штангенциркуль нашел широкое применение во многих сферах деятельности:

• Машиностроение: контроль размеров деталей и заготовок
• Строительство: измерение строительных элементов и материалов
• Деревообработка: контроль размеров заготовок и готовых изделий
• Ювелирное дело: измерение размеров камней и ювелирных изделий
• Медицина: антропометрические измерения
• Археология: измерение артефактов
• Бытовое применение: домашний ремонт, рукоделие

Универсальность и простота использования делают штангенциркуль незаменимым инструментом во многих отраслях и в быту.

Уход за штангенциркулем и его хранение

Для обеспечения долговечности и точности штангенциркуля необходимо соблюдать правила ухода и хранения:

1. После использования очищайте штангенциркуль от загрязнений мягкой тканью.
2. Избегайте попадания влаги на инструмент. При необходимости протирайте сухой тканью.
3. Периодически смазывайте подвижные части штангенциркуля тонким слоем машинного масла.
4. Храните штангенциркуль в специальном футляре или коробке, защищающей от пыли и механических повреждений.
5. Не допускайте падений и ударов инструмента.
6. Избегайте хранения в местах с высокой влажностью или резкими перепадами температур.
7. Регулярно проверяйте точность измерений, при необходимости проводите калибровку.

Правильный уход и хранение позволят сохранить точность и функциональность штангенциркуля на долгие годы.

«Штангель», он же «колумбик», он же «маузер»… : welder_history — LiveJournal

?

Category:

• Производство
• Cancel

Во какая прикольная фиговина!!!!

Штангенциркуль с глубиномером, типа ШЦ-1 (согласно ГОСТ 166-89).

Штангенци́ркуль (от нем. Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.

По некоторым сведениям, штангенциркуль с глубиномером был разработан и запатентован американской фирмой «COLUMBUS» в конце 19 — начале 20 вв. От названия фирмы пошло распространенное название «колумбик» для всех штангенциркулей типа ШЦ-1.

НО! Среди работников авиационной промышленности встречается другое народное название этого типа штангенциркуля — «маузер». Это связано с тем, что для развивающейся советской авиапромышленности, в 30-х гг. ХХ в. измерительный инструмент приобретался в Германии. А одним из лучших немецких производителей являлась оружейная фирма «MAUSER»…

Данный штангенциркуль было произведен в 1930 году на Сестрорецком инструментальном заводе им. С.П.Воскова.

О заводе: https://ru.wikipedia.org/wiki/%D0%A1%D0%B5%D1%81%D1%82%D1%80%D0%BE%D1%80%D0%B5%D1%86%D0%BA%D0%B8%D0%B9_%D0%B8%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BC%D0%B5%D0%BD%D1%82%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9_%D0%B7%D0%B0%D0%B2%D0%BE%D0%B4

Tags: 1930-е, инструмент, старые вещи

Subscribe

• «Австрийская рулетка» VS «Русская рулетка»!!!

  Мда… Отличий много… Например, довоенная австрийская рулетка в текстолитовом корпусе, а русская — в металлическом. У…

• Линейка параллельная.

  Приобрел сегодня вот такую параллельную линейку, именуемую в некоторых источниках «штурманской». По ряду признаков эта линейка совпадает с…

• Да здравствует ленд-лиз и метрическая система!!!

  Накопилось у меня немного инструмента… Итак, первые два предмета — слесарные комбинированные угольники, изготовленные американской компанией…

• «Славный год сей минул, но не пройдут содеянные в нём подвиги…». (ЧАСТЬ 2).

  Очередное пополнение коллекции измерительных инструментов: микрометр тип МК, гладкий для измерения наружных размеров изделий (согласно ГОСТ 6507-90).…

• «Славный год сей минул, но не пройдут содеянные в нём подвиги…»

  Очередное пополнение коллекции измерительных инструментов: штангенциркуль тип ШЦ-II, двухсторонний (согласно ГОСТ 166-89). Состояние у…

• Еще одна железяка!!!

  В продолжение http://welder-history.livejournal.com/267936.html Придется завести новую метку: «инструмент»… Штангенциркуль, полагаю, японского…

• НУ ЧТО ТАКОГО В ЭТОЙ ЖЕЛЕЗЯКЕ?????

  Возвращаются два советских скрипача в Москву из-за границы после международного конкурса. Один занял второе место, а другой восемьдесят шестое.…


Hint http://pics.livejournal.com/igrick/pic/000r1edq

Чем отличается штангенциркуль от колумбуса?

Чем отличается колумбик от штангенциркуля

• admin
• Стройка и ремонт
• 0

Штангенциркуль или колумбик?

Многие из вас на производстве при измерении деталей столкнулись наверное с самым (по моему) популярным видом измерительного инструмента — штангенциркулем или как часто его называют бывалые работники колумбик. Честно я вам скажу когда я пришел на завод в 2004 году я часто слышал как его так называют да и сам стал произносить это название, чтобы не выглядеть неучем среди опытных коллег ИТР 🙂 .

Шли годы и так ни кто и не спросил — А ПОЧЕМУ КОЛУМБИК????

Мне стало интересно узнать про чудное даже немного заморское название штангенциркуля и вот, что я выяснил, оказывается штангенциркуль стал называться колумбиком потому, что в советское время основным поставщиком данного мерителя была американская фирма COLUMBUS вот название и прилипло :).

А еще интересно то, что в авиационной промышленности штангенциркули называли МАУЗЕР, как вы уже догадались это и был поставщик туда измерительного инструмента.

Ну думаю было познавательно и интересно. Ну да ладно отвлеклись немного на историю 🙂 Теперь по теме.

Как устроен штангенциркуль, он же колумбик, все в этом видео:

Как пользоваться штангенциркулем.

Чтобы понять как пользоваться штангенциркулем обратим внимание на рисунок выше. На нем мы видим две шкалы я специально обозначил их разными цветами шкалу штанги салатовым цветом, а шкалу рамки которая по ней перемещается голубым. Если мы видим такую картину то это значит, что измеренная деталь равна 42,7 мм. Как я определил???

Да очень просто. Видите риска рамки под которой находится «0» стоит дальше 42 мм (забыл сказать цена деления штанги 1 мм) но в тоже время не доходит до 43 мм. Это значит наш реальный размер находится между 42 и 43 мм.

Теперь смотрим на шкалу рамки (нониус) его размер от «0» до окончания 19 мм которые разделены на равные 10 частей. Получается цена деления равна 1,9 мм (но по этому поводу не заворачивайтесь 🙂 ). Я и для того пишу этот пост, чтобы все было предельно ясно. И так, целое число миллиметров мы знаем, а для определения дробной части обратите внимание какая риска шкалы рамки штангенциркуля совпадает с рисской штанги.

Как отчетливо видно с рисунка это риска под номером «7» если посчитать от нулевой риски нониуса и это говорит о том, что размер который вы измерили штангенциркулем равен 42 целых и 7 десятых миллиметра. Вот и все 🙂 По моему уже проще объяснить не удастся 🙂 . Да и вроде и так понятно.

Схемы измерения деталей штангенциркулем.

При контроле деталей необходимо правильно держать штангенциркуль для получения наиболее точных результатов. И от того на сколько вы овладеете данным искусством будет зависеть как вы будете измерять детали и получать достоверные данные о качестве получаемой заготовки. Мы рассмотрим четыре наиболее часто применяемые схемы измерения деталей штангенциркулем. На самом деле их намного больше но это как говорится классика жанра.

1. Измерение валов штангенциркулем.

И так как мы видим из предоставленной схемы мы видим, что при помощи штангенциркуля можно измерять наружный диаметр вала и его общую длину.Сразу поясню, линия измерения это прямая между двумя точками касания измеряемой заготовки с губками колумбика. Когда проводите измерение деталей штангенциркулем сконцентрируйтесь и будьте внимательны.

Линия измерения 1 — показывает как необходимо установить штангенциркуль для корректного измерения диаметра вала. То есть линия измерения должна быть перпендикулярна оси измеряемого вала. Хотя в принципе если вы все делаете аккуратно то все получится без особых усилий.

Линия измерения 2 — при таком виде контролируется длина вала. Линия измерения параллельна оси заготовки но в тоже время перпендикулярна губкам штангенциркуля.

2.

Измерение внутреннего отверстия штангенциркулем.

При таком измерении губки штангенциркуля (специально для этого предназначенные) вставляются в отверстия таким образом, чтобы линия измерения проходила через центр отверстия и в тоже время была перпендикулярна его оси. Вроде ясно, а то как то круто загнул 🙂 .

3. Измерение деталей штангенциркулем, внутренних прямолинейных поверхностей.

При измерение внутренних прямолинейных поверхностей необходимо вставить губки колумбика таким образом, чтобы угол между линией измерения и поверхностью заготовки был равен 90 градусов. Если же вы при измерении будете держать колумбик с перекосом, то не получите достоверных результатов. По этому я рекомендую проводить измерения несколько раз, дабы исключить возможные ошибки.

4.Измерение глубины линейкой глубиномера штангенциркуля.

При таком измерении необходимо установить ваш штангенциркуль таким образом, чтобы линейка глубиномера была строго перпендикулярна двум поверхностям между которыми измеряется расстояние. Можно сказать, что для измерения глубины различных деталей штангенциркуль подходит не совсем идеально и есть другие приборы более точные.

Подробная видео инструкция как пользоваться штангенциркулем (Советую к просмотру):

Пожалуй на сегодня хватит информации :). Подытожим сегодня мы с вами поговорили про измерение деталей штангенциркулем в условиях производства и я надеюсь, что моя статья поможет вам в самообразовании и вы поняли, что проводить измерение деталей штангенциркулем не так уж и сложно. Ожидайте новых постов. ПОКА ДРУЗЬЯ!!!

С вами был Андрей !

Источник: http://mextexnologii.ru/metrologiya-i-izmereniya/izmerenie-detalej-shtangencirkulem/
