Подбор блока питания для светодиодной ленты 12в. Как правильно подобрать и установить блок питания для светодиодной ленты

Как рассчитать мощность блока питания для LED ленты. Какие виды блоков питания бывают. На что обратить внимание при выборе БП для светодиодной ленты. Как правильно подключить и установить блок питания.

Основные параметры при выборе блока питания для светодиодной ленты

При подборе блока питания (БП) для светодиодной ленты необходимо учитывать следующие ключевые параметры:

• Напряжение питания ленты (обычно 12В или 24В)
• Потребляемая мощность ленты на 1 метр
• Общая длина подключаемой ленты
• Выходное напряжение блока питания
• Максимальный выходной ток блока питания
• Выходная мощность блока питания

Выходное напряжение БП должно соответствовать напряжению питания ленты. Мощность БП рассчитывается исходя из потребляемой мощности всей длины ленты с запасом 20-30%.

Как рассчитать необходимую мощность блока питания?

Для расчета требуемой мощности блока питания используется следующая формула:

P = L * W * 1.3

Где:

• P — необходимая мощность блока питания (Вт)
• L — длина светодиодной ленты (м)
• W — мощность 1 метра ленты (Вт/м)
• 1.3 — коэффициент запаса 30%

Например, для ленты длиной 5 м с потреблением 14.4 Вт/м расчет будет следующим:

P = 5 * 14.4 * 1.3 = 93.6 Вт

В этом случае подойдет блок питания мощностью 100 Вт.

Виды блоков питания для светодиодных лент

Блоки питания для LED лент различаются по следующим параметрам:

По типу исполнения корпуса:

• Открытые (IP20) — для использования внутри помещений
• Герметичные (IP65, IP67) — для наружного применения

По схемотехнике:

• Импульсные — компактные и эффективные
• Линейные — простые и надежные

По дополнительным функциям:

• С активным охлаждением (вентилятором)
• С защитой от короткого замыкания
• С регулировкой выходного напряжения

Для большинства применений оптимальным выбором будет импульсный БП в герметичном корпусе.

На что обратить внимание при выборе блока питания?

При подборе блока питания для светодиодной ленты следует учитывать следующие факторы:

1. Соответствие выходного напряжения БП напряжению питания ленты
2. Достаточный запас по мощности (минимум 20-30%)
3. Класс защиты корпуса (IP) в зависимости от условий эксплуатации
4. Габариты блока питания и возможность его размещения
5. Наличие необходимых защит (от КЗ, перегрузки, перегрева)
6. Уровень пульсаций выходного напряжения
7. Диапазон рабочих температур

Также желательно выбирать блоки питания проверенных производителей с хорошей репутацией на рынке.

Правила подключения и установки блока питания

При монтаже блока питания для светодиодной ленты необходимо соблюдать следующие правила:

• Обеспечить хорошую вентиляцию для отвода тепла
• Располагать БП на расстоянии минимум 20 см от нагревательных приборов
• Не устанавливать блоки питания вплотную друг к другу
• Обеспечить свободный доступ к БП для обслуживания
• Использовать провода соответствующего сечения
• Надежно изолировать все электрические соединения

При соблюдении этих правил блок питания прослужит долго и обеспечит стабильную работу светодиодной подсветки.

Подключение нескольких лент к одному блоку питания

В некоторых случаях возникает необходимость подключить несколько отрезков светодиодной ленты к одному блоку питания. Это возможно при соблюдении следующих условий:

• Суммарная мощность всех лент не превышает мощность БП с учетом запаса
• Все ленты рассчитаны на одинаковое напряжение питания
• Обеспечено параллельное подключение лент к выходу БП

При этом рекомендуется использовать отдельные провода для каждого отрезка ленты, идущие непосредственно от блока питания. Это позволит избежать падения напряжения на проводах.

Особенности выбора БП для систем с управлением яркостью

Если планируется использовать диммирование (регулировку яркости) светодиодной ленты, при выборе блока питания нужно учитывать следующие моменты:

1. БП должен быть совместим с используемым типом диммера
2. Мощность БП выбирается с запасом 30-40% от номинальной мощности ленты
3. Желательно использовать БП с низким уровнем пульсаций выходного напряжения

Для многоцветных RGB лент также потребуется специальный контроллер, который устанавливается между блоком питания и лентой.

Типичные ошибки при выборе и установке блоков питания

При подборе и монтаже блоков питания для светодиодных лент часто допускаются следующие ошибки:

• Выбор БП недостаточной мощности
• Игнорирование класса защиты корпуса
• Установка БП в плохо вентилируемых местах
• Использование проводов недостаточного сечения
• Параллельное соединение выходов нескольких БП

Избегая этих ошибок, можно значительно повысить надежность и долговечность системы светодиодного освещения.

Как выбрать блок питания для светодиодной ленты 12В или 24В — статья от экспертов Apeyron Elelctrics

Правила выбора и монтажа блоков питания: формула расчета мощности, класс защиты и количество устройств.

Импульсные блоки питания предназначены для преобразования переменного напряжения, которое используется в бытовой электросети (в квартирах, офисах и т.д.) в постоянное, которое необходимо для работы светодиодных лент. Также импульсный блок питания понижает напряжение с 220В до 12В.

Но прежде чем выбирать блок питания для светодиодной ленты, нужно определиться с ее типом, длиной и мощностью. О том, как правильно выбрать ленту, мы писали здесь.

Если вы остановили выбор на ленте с напряжением 12 или 24В, то можно подбирать блок питания. И первое, с чего нужно начать, — определить его мощность, которая требуется в вашем случае.

Формула расчета мощности блока питания

Для правильного выбора блока питания используют следующую формулу:

Потребляемая мощность с одного метра (Вт/м) * Необходимая длина светодиодной ленты (м) + 20 % (запас по мощности) = Мощность блока питания (Вт).

Дополнительные 20% — это запас мощности, который необходим для обеспечения стабильной работы блока питания. Без запаса блок при полной нагрузке будет работать на максимальной мощности, что приведет к его перегреванию и быстрому выходу из строя. Если блок питания перегружен – срабатывает защита от перегрева. Это приводит к морганию светодиодной ленты, так как защита отключает подачу питания (чтобы блок охладился до безопасной температуры).

Разберем все на конкретном примере.

Светодиодная лента артикул 00-120. Лента светодиодная 12В, 8 Вт/м, SMD 2835, 60 д/м, IP20, 800 Лм/м, ширина подложки 8мм, цвет теплый белый, требуемая длина — 2,5 метра.

Подставляем данные в формулу:

Потребляемая мощность — 8 Вт/м * Необходимая длина — 2,5 м + 20 % (запас мощности) = 24 Вт. Из ближайших по мощности блоков питания выбираем блок 25 Вт, арт. 03-02.

Степень защиты от пыли и влаги

При выборе блока питания, как и при выборе самой ленты, учитывают класс пылевлагозащиты. Подробнее о классе IP защиты можно прочитать здесь.

Необходимо, чтобы блок питания соответствовал не только заявленной мощности светодиодной ленты, но и ее классу защиты от пыли и влаги.

Для помещений с нормальным сухим микроклиматом (например, спальня) существует большое количество стандартных блоков питания со степенью пылевлагозащиты IP20.

Корпус таких блоков сделан из алюминия, железа или другого металла и имеет на верхней части отверстия для дополнительного охлаждения. Такие блоки питания лишь минимально защищены от пыли или других мелких частиц и совсем не защищены от влаги.

Для размещения в местах повышенной влажности, в производственных помещениях, а также для наружного размещения используются герметичные блоки питания (класса IP65 и IP67). При этом речь идет не только о ванной комнате, но и о кухне, где тоже часто бывает высокая влажность.

Электрическая схема в таких блоках питания полностью залита водонепроницаемым компаундом, но их степень влагозащиты различается в зависимости от класса:

• IP65 – защищен от проникновения воды, но без погружения.
• IP67 – защищен от проникновения воды, с возможностью кратковременного погружения на глубину до 1 метра.

Обратите внимание: защита блока не защищает контакты, поэтому иногда их надо дополнительно герметизировать.

И еще одна важная вещь — герметичные блоки залиты компаундом и имеют малую степень теплоотвода. Для лучшего охлаждения, при подключении лент большой мощности и/или использования блоков в закрытых пространствах, необходимо применять дополнительную принудительную вентиляцию внешними вентиляторами.

Один блок питания большой мощности или несколько малой мощности

Есть практическая разница в использовании одного мощного или нескольких маломощных блоков питания.

Несколько маломощных блоков питания

При подключении светодиодной ленты большой длины и большой мощности в обычных помещениях, где необходима дополнительная шумоизоляция (спальные комнаты, комнаты отдыха и т.д.), рекомендуется использовать несколько маломощных блоков питания.

Такие блоки имеют компактные размеры с возможностью размещения в небольшом пространстве. Их корпус позволяет производить охлаждение без использования принудительной вентиляции. Но для лучшего теплоотвода необходимо предусмотреть дополнительное свободное пространство вокруг таких блоков (обычно достаточно 20 см со всех сторон).

Один мощный блок питания

Для подключения светодиодной ленты большой длины и большой мощности может применяться и один мощный блок питания.

Эти блоки питания используют в местах, где есть пространство для установки блоков таких размеров, и существует общий шумовой фон (офисы, магазины и т.д.).

Для отвода выделяемого тепла в таких блоках требуется активная вентиляция: внешний или встроенный вентилятор (кулер), что может создать ряд неудобств при эксплуатации в тихих помещениях (спальнях и местах отдыха).

Особенности установки блоков питания

При выборе блока необходимо учитывать его конструктивные и габаритные параметры, такие как исполнение корпуса (стандартный плоский и широкий или длинный и тонкий).

Также необходимо обеспечить вентиляцию и соблюсти требования пожарной безопасности, предусмотреть возможность доступа при последующей эксплуатации и ограничить возможность случайного контакта детей с блоком.

Не рекомендуется устанавливать блоки питания рядом с отопительными приборами и оборудованием, вырабатывающим тепло (например, комнатные батареи). Нельзя устанавливать блоки друг на друга. Минимальное расстояние между подключаемыми блоками питания должно составлять 20 см и более.

При выполнении этих простых правил блоки питания для светодиодной ленты будут работать долго и надежно.

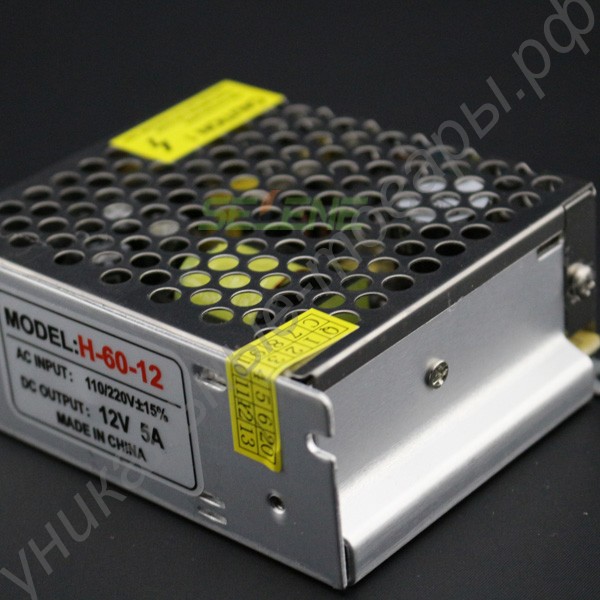

Выбираем блок питания для светодиодной ленты 12 В

Светодиодную ленту на 12 В можно подключить к сети переменного тока 220 В множеством способов. Но правильное решение всего одно – это подключение через блок питания (БП) с функцией стабилизации напряжения. БП можно сконструировать своими руками, но для большинства это неподходящий вариант. В данной статье рассмотрим подробно, как подобрать блок питания для светодиодной ленты на 12 вольт в любом специализированном магазине электроники.

Забегая вперед, хочется отметить, что обычно сделать правильный выбор несложно – достаточно узнать о существующих моделях и сделать пару простых расчетов. Но обо всем по порядку.

Содержание

• 1 Виды
  • 1.1 Вариант исполнения
  • 1.2 Степень защиты от влаги и пыли
  • 1.3 Особенности схемотехники БП
  • 1.4 Дополнительные функции
• 2 Расчет мощности блока питания
• 3 Средняя стоимость
• 4 Полезные советы

Виды

Блоки питания для светодиодных лент с питанием от 12 вольт не имеют единой классификации, но все их условно можно разделить исходя из технических, конструктивных и функциональных особенностей. Рассмотрим этот момент более детально.

Вариант исполнения

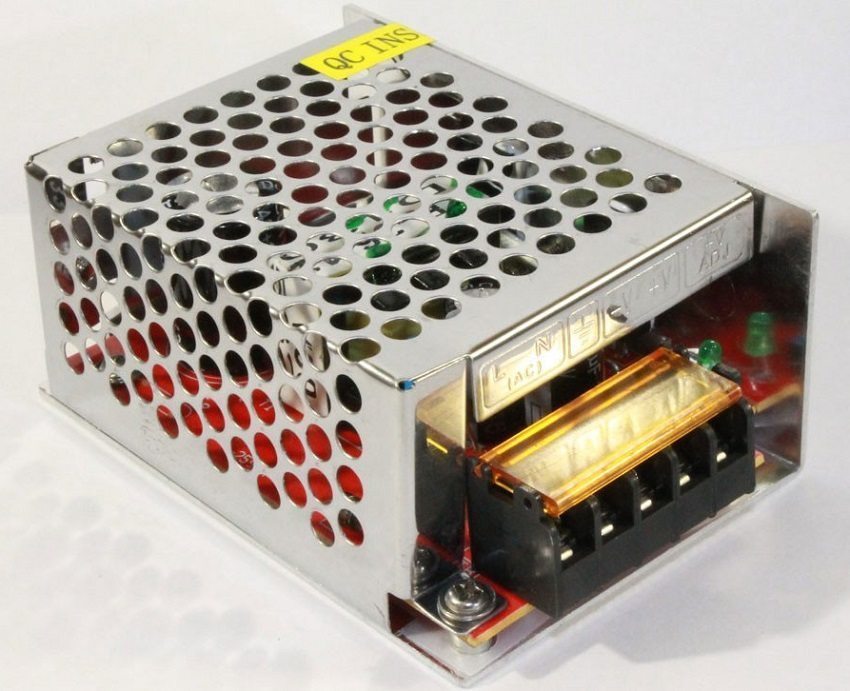

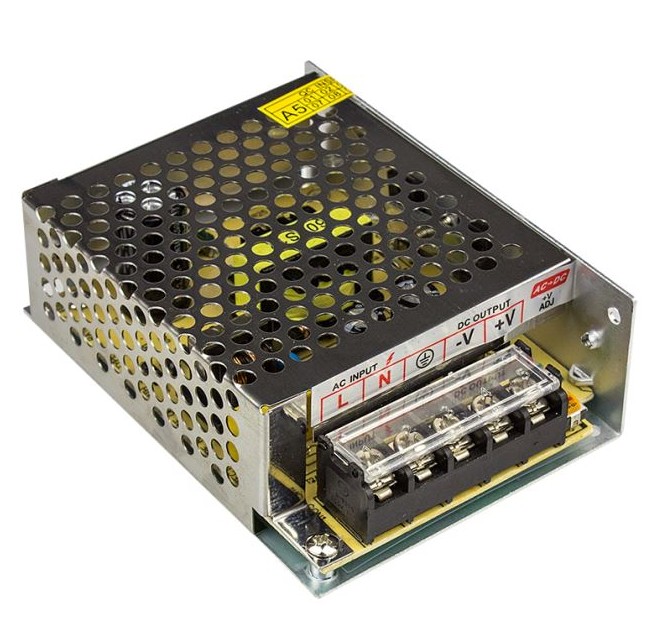

Негерметичный блок питания представляет собой конструкцию открытого типа, чаще в перфорированном стальном корпусе. В таком исполнении все элементы печатной платы прекрасно охлаждаются естественным путём. Открытый БП для светодиодной ленты имеет наибольшие габариты, поэтому требует достаточно много места для монтажа. Однако этот недостаток не влияет на работу и является следствием применения недорогих радиодеталей большего размера с низкой плотностью монтажа. Положительным моментом негерметичных блоков питания с выходным напряжением 12 В является возможность их выбора в широком диапазоне выходных мощностей от 6 до 400 Вт.

Полугерметичный источник питания (ИП) для светодиодной ленты защищен от мелких посторонних предметов и изготавливается в корпусе из пластмассы или пластика. При равных соотношениях мощностей, полугерметичный БП обладает меньшими габаритами, чем его аналог в открытом исполнении. Минимальный порог мощности, отдаваемой в нагрузку, составляет примерно 60 Вт, так как выпускать маломощные устройства экономически нецелесообразно.

Сетевой адаптер является разновидностью полугерметичных блоков питаний, отличающийся форм-фактором. По внешнему виду он очень похож на зарядное устройство для мобильного телефона. Минусом является то, что компактный размер корпуса ограничивает нагрузочную способность в подключении светодиодной ленты на отметке в 2 А (24 Вт).

Герметичный блок питания имеет сразу несколько положительных аспектов. Корпус, выполненный из качественного материала, который защищает начинку устройства от любого воздействия внешней среды.

Его размеры соизмеримы с полугерметичным вариантом исполнения. Источники напряжения на 12 В с отдачей в нагрузку не более 36 Вт могут выпускаться в герметичном пластмассовом корпусе. Корпуса более мощных моделей делают из сплавов алюминия. Алюминиевый корпус дополнительно выполняет функцию радиатора для силовых элементов схемы блока питания.

Степень защиты от влаги и пыли

Любой промышленно выпускаемый корпус для электрического оборудования проходит тест на возможное проникновение внутрь твердых предметов и влаги по утвержденным международным стандартам. В результате устройству присваивается определенная степень защиты (сокращенно IPxx, где xx – это двузначное число), которая определяет возможные допустимые условия его эксплуатации.

Уровень защиты по стандарту IP является обязательной характеристикой блоков питания для светодиодной ленты, так как этот параметр указывает на допустимые условия эксплуатации и является одним из ключевых при выборе изделия. Рассмотрим три наиболее распространенных степени защиты блоков питания для LED-лент с напряжением питания 12 вольт:

1. IP 20, источник питания имеющий открытый тип корпуса. Элементы схемы защищены металлическим кожухом с отверстиями диаметром не менее 12,5 мм. Электрическая схема хорошо защищена от прикосновений пальцев и крупных предметов, защита от воды и мелких предметов отсутствует.
2. IP 54 блок питания для светодиодной ленты на 12 В с частичной герметизацией. Имеет полную защиту от контакта с предметами и частично с пылью. Брызги воды любой направленности не способны проникнуть внутрь устройства.
3. IP67 или IP68. Изделия в герметичном корпусе с полной защитой от пыли. В первом варианте допускается кратковременное погружение в воду, во втором устройство может длительно работать под водой. Обычно применяются в подсветке с помощью светодиодных лент на улице.

Выбирая источник питания нужно помнить: чем выше IP-защита, тем дороже изделие. Если необходимости в защите от влаги и пыли нет, рекомендуется выбрать блок питания с IP20.

Особенности схемотехники БП

По принципу действия все блоки питания делятся на 3 вида: линейные, импульсные и бестрансформаторные (ниже представлено по одному варианту их схем). БП линейного типа, как изобретение прошлого века, активно применялись до появления импульсных источников питания. Их схема предельно проста: понижающий трансформатор, выпрямитель, фильтр и интегральный стабилизатор.

Изготовленные с приличным запасом прочности, они выдерживают перегрузки и длительно работают на холостом ходу. Но громоздкий и дорогой трансформатор большой массы в тандеме с низким КПД натолкнули ученых на создание импульсных блоков питания.

Импульсный блок питания для светоизлучающей LED-ленты на 12 В схемотехнически немного сложнее, но выгодно отличается высоким КПД, малым весом и компактными размерами.

Единственный серьёзный недостаток – это запрет на включение без нагрузки. В этом режиме большая вероятность выхода из строя силового транзистора. Но эта проблема уже решена путем введения обратной связи. В результате на холостом ходу выходное напряжение не выходит за рамки допустимого значения.

Блоки бестрансформаторного типа – практически не применяются для питания светодиодных лент. В них сетевое напряжение 220 В понижается с помощью RC-цепочки с дальнейшей стабилизацией.

Несмотря на то что это самый дешевый способ получения напряжения нужного уровня, он ещё и самый опасный. Бестрансформаторные источники не имеют гальванической развязки с сетью. Это свидетельствует о невидимом присутствии высокого потенциала на всех элементах электрической цепи. По этой причине они не продаются отдельно, а являются составной частью электронных устройств, например, дешевых светодиодных ламп.

Для светодиодной ленты на 12 вольт рекомендуется использовать импульсный блок питания.

Дополнительные функции

Сегодня на рынке можно встретить блоки питания с самыми разнообразными дополнительными функциями: от простого индикатора напряжения на светодиоде, до дистанционного управления напряжением. В одних случаях дополнения могут быть очень кстати, в других – совершенно бесполезны. Перед выбором изделия рекомендуется четко определиться с требованиями и функциями изделия.

Расчет мощности блока питания

В некоторых случаях расчет БП для светодиодной ленты попросту не требуется. К примеру, если требуется подключить 1 метр светодиодной ленты на SMD светодиодах 3528 с питанием от 12 вольт. Рассчитывать нечего – подойдет любой источник питания со стабильным выходным напряжением 12 В. Если же идет речь о боле мощной нагрузки, то тут уже придется немного «повозиться» с цифрами.

Мощность блока питания подбирается, отталкиваясь от максимальной длины и мощности потребления одного метра LED-ленты. Чтобы упростить задачу с расчетом мощности, предлагаем воспользоваться справочными данными в таблице ниже.

Так как рассчитать блок питания для светодиодной ленты? Произвести расчет можно самостоятельно по формуле P_общ. = P_отр. × L × 30%. В данной формуле P_отр. – потребляемая мощность 1 метра LED-ленты, L – полная длинна отрезка, 30% – запас мощности.

Пример расчета. Допустим, необходимо рассчитать мощность БП для трёхметрового отрезка светодиодной ленты SMD 3528 с плотностью LED-чипов 60 штук в 1 метре. Отрезок длиною в 1 метр потребляет 4,8 Вт, следовательно, 3 метра будут потреблять 14,4 Вт. Если приобрести блок питания близкой к расчетной мощности, то он будет работать на пределе и прослужит недолго. Поэтому полученный результат должен быть дополнительно увеличен минимум на 30%. В нашем случае получится 18,7 Вт, что соответствует ближайшему стандартному значению в 20 Ватт.

Средняя стоимость

Есть четыре основных определяющих момента, от которых зависит стоимость блока питания для светодиодной ленты:

• мощность;
• вариант исполнения;
• наличие дополнительных функций;
• производитель.

Сегодня, средняя стоимость устройства на 36 Вт в открытом исполнении – 400 р., в герметичном – 900 р. За аналогичную продукцию в 150 Вт придется заплатить около 800 р. и 3500 р. соответственно.

Полугерметичные блоки примерно на 30% дороже негерметичных. Причем наличие активного охлаждения в некоторых моделях не сильно влияет на цену (видимо из-за шума вентилятора).

Приведенные цены являются средними по России.

Полезные советы

Выбор источника питания светодиодной ленты на 12 вольт европейского бренда с мировым именем – это большой плюс, но дорого и не всегда оправдано. Китайские компании, известные во всем мире, выпускают вполне надёжные устройства по доступной цене. Для большинства случаев – это подходящий вариант по приемлемой стоимости. Совершать покупку лучше в местном магазине с гарантией или через интернет на одном из популярных магазинов. Не рекомендуется заказывать БП на 12 В напрямую из Китая. Такая экономия, как правило, обернется в лучшем случае низким качеством сборки.

Подбор блоков питания для светодиодной ленты.

Общие вопросы выбора блока питания

Для правильного подбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.

Первый параметр ленты, влияющий на выбор БП – напряжение питания ленты.

Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, на такое же напряжение выбирается и блок питания.

Второй параметр ленты, требующийся нам для расчета блока питания – потребляемая мощность на 1 метр ленты. Этот параметр обязательно приводится добросовестным производителем в характеристиках ленты и обычно обозначается на упаковке ленты. Мощность светодиодных лент, имеющихся в нашем ассортименте, варьируется в диапазоне от 4.2 до 31 Вт/м. Обычно, чем выше потребляемая мощность ленты, тем она ярче светит. Правда, тут вносит неоднозначность такой показатель как КПД, но на приводимый расчет блока питания он не влияет, поэтому принимать во внимание сейчас мы его не будем.

Следующий показатель – длина подключаемой к БП ленты. Тут все просто. Длина – есть длина. Измеряется в метрах.

С лентой разобрались, теперь разбираемся с блоками питания. Основные характеристики БП – выходное напряжение, максимально допустимый ток, который может длительное время отдавать блок питания в нагрузку, и выходная мощность блока питания.

С выходным напряжением все просто. Лента 12-ти вольтовая, и блок питания нужен на 12 вольт, лента на 24 вольта – блок питания берем на 24 вольта.

Следующий параметр — максимальный ток, отдаваемый блоком питания – параметр очень важный, но в стандартных расчетах для систем со светодиодной лентой используется редко. Хотя, зная его всегда можно определить выходную мощность блока питания. Нужно просто перемножить выходное напряжение в вольтах на максимальный ток в амперах и получим мощность в ваттах. Например, блок питания с выходным напряжением 12 вольт и максимальным током 5 ампер имеет выходную мощность 60 ватт.

А выходная мощность блока питания – это как раз тот параметр, который нужен для наших расчетов.



Для наглядности, давайте рассмотрим расчет требуемого БП на примере.



1.     Имеем комнату со сторонами 5х4 м. Хотим расположить ленту за карнизом по периметру комнаты. Длина периметра в таком случае составит 18 м. Соответственно, такой же длины у нас будет и лента.

2.     Выбираем ленту не самую слабую, но и не самую яркую, например, ленту  с артикулом 010346, модель RT 2-5000 24V Warm 2x (3528, 600 LED, LUX).

3.     Из обозначения видно, что это лента длиной 5 метров, с питанием 24 вольта, теплого белого цвета, двойной плотности (но не двухрядная), светодиоды 3528 (размер SMD корпуса светодиода 3.5х2.8мм), 600 светодиодов на 5 метров (или 120 светодиодов на метр).

4.     Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность этой ленты – 48 ватт на 5 метров (9.6 Вт/м)

5.     Умножаем длину ленты на потребляемую мощность 18*9.6 = 172.8 Вт.

6.     Добавляем минимум 10-ти процентный запас по мощности, получаем 182.8 Вт.

7.     Выбираем ближайший по мощности блок питания с округлением в большую сторону. Это блок питания мощностью 200 Ватт с выходным напряжением 24 вольта (как мы помним лента у нас с питанием 24 вольта).

8.     Смотрим на сайте габариты блока питания. Артикул 013138, модель ARPV-24200 (24V, 8.3A, 200W) — 238x130x60 мм.

9.     Далее возможны варианты:

a)  нормально, габариты устраивают  – оставляем как есть;

b)  ого! куда же я его такой здоровый дену? – делим ленту на два участка, выбираем два блока питания меньшего размера и, соответственно, меньшей мощности — по 100 ватт каждый — и подключаем к каждому блоку питания по 9 метров ленты;

c)  опять не помещается — делим ленту на четыре фрагмента, ставим четыре блока питания по 50 ватт.



Удобнее всего монтировать оборудование, когда один блок питания устанавливается на каждые 5 или 10 метров ленты.

В рассмотренном примере мы использовали герметичный блок питания. Вы можете спросить, зачем в обычной комнате ставить герметичный блок. Ведь есть же блоки в защитном кожухе, они дешевле. Да, есть. Да, дешевле. Но они незащищены не только от влаги, но и от пыли, от попадания в них мелких предметов, домашних «животных», наконец. Все это неблагоприятно сказывается на надежности системы в целом. Кроме того, на сегодняшний момент все блоки питания для светодиодной ленты это импульсные преобразователи напряжения. Поэтому от открытых блоков питания, как бы качественно они не были сделаны, в полной тишине может быть слышен слабый «комариный» писк. Правда блоки питания в защитном кожухе бывают большей мощности, чем герметичные блоки, но и здесь есть свои подводные камни. Негерметичные блоки с мощностью более 200 ватт требуют принудительного охлаждения и снабжаются встроенными вентиляторами. Как гудит куллер системного блока компьютера у Вас под столом, слышали? Хочется Вам по ночам, при включении подсветки слышать аналогичное жужжание? В общем, делайте свой выбор.

И еще одна важная рекомендация. Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.



Особенности выбора блока питания для системы с регулировкой яркости или системы с многоцветной лентой.

Если в результате описанного выше расчета получилось, что мы вполне обходимся одним блоком питания и размер его нас устраивает, то никаких особенность в подборе блока для системы подсветки с управлением лентой нет.  Дальше эту статью можно не читать.

Во всех остальных случаях, нужно решить еще одну задачу. Задача заключается в следующем. Если мы хотим управлять лентой – будь то изменение яркости или изменение цвета – мы должны установить между блоком питания и лентой соответствующее устройство управления – диммер или RGB контроллер. Следовательно, если мы делим мощность на два блока питания, то должны поставить два устройства управления. Делим на четыре блока, должны поставить четыре устройства. И т.д. И все это должно срабатывать одновременно, от одного регулятора или от одного пульта. Но вопросы синхронизации – это отдельная тема и сейчас она нас не интересует. Сейчас мы занимаемся электропитанием. Можно, конечно, оставить все как есть, и поставить на каждый блок питания по отдельной управляющей коробочке, но наша цель (точнее, Ваша цель) уменьшить количество коробочек и дополнительных проводков в системе (а соответственно, уменьшить стоимость оборудования и монтажных работ).

Если мы используем 24-х вольтовую ленту, то можно прибегнуть к одной хитрости. Мы можем взять два одинаковых блока питания на напряжение 12 вольт, соединить их последовательно и получить на выходе такой системы напряжение 24 вольта и удвоенную мощность. Схема подобного соединения приведена на рисунке.





При таком включении необходимо учесть особенности конструкции блоков питания. Некоторые БП выполнены таким образом, что их металлический корпус соединен с минусовым выходом. При использовании подобных блоков в рассматриваемой схеме требуется изолировать корпуса БП друг от друга и от любых металлических поверхностей.

Некоторые «умельцы» предлагают для увеличения мощности соединять выходы блоков питания параллельно. Подавляющее большинство БП не допускают такого соединения. Это связанно с тем, что двух идеальных блоков питания с абсолютно одинаковыми выходными напряжениями не бывает. Как бы ни старался производитель, но хоть на сотые доли вольта оно будет отличаться. Напряжение на выходе блока стабилизируется специальной электронной схемой, которая  постоянно следит за выходным напряжением и в случае его отклонения от нормы, старается вернуть его в заданный диапазон. В случае соединения в параллель двух блоков  с разными напряжениями, каждый из них начнет «перетягивать одеяло» на себя. Рано или поздно это закончится выходом БП из строя. Кроме того, в момент включения такой системы один блок может мешать запуститься другому. В результате, могут появиться периодические моргания ленты при включении подсветки. Ради справедливости, следует заметить, что существуют блоки питания, допускающие параллельное соединение, но это отдельный, довольно редко встречающийся класс. Возможность такого соединения обязательно указывается в документации на блок питания.

ТОВАРЫ СВЯЗАННЫЕ СО СТАТЬЕЙ

СВЕТОДИОДНЫЕ ЛЕНТЫ



БЛОКИ ПИТАНИЯ

Как выбрать и установить блок питания для светодиодной ленты?

Существует множество типов светодиодных осветительных приборов. Большинству из них требуется источник питания низкого напряжения, также называемый светодиодным трансформатором или драйвером. Крайне важно знать различия между различными светодиодными продуктами и типами блоков питания, которые им необходимы.

Вам также необходимо знать их ограничения по установке, чтобы убедиться, что ваши светильники совместимы с их трансформаторами. Помните, что использование источника питания постоянного тока 24 В для светодиодной лампы постоянного тока 12 В не сделает ваши лампы ярче. Это правило действует и наоборот. Использование неподходящего источника питания для полосок только повредит их и даже может привести к пожару. Кроме того, всегда воздерживайтесь от использования двух источников питания на одном светодиодном светильнике или контроллере светодиодного освещения.

В этом посте мы расскажем, как правильно выбрать источник питания для вашего проекта освещения и как его установить. Если у вас возникнут проблемы с блоком питания для светодиодов, это руководство поможет вам найти стандартные способы устранения неполадок.

Руководство по артикулу

• 1. Факторы, которые необходимо учитывать.
• 2. Рекомендуемые марки блоков питания
• 3. Подключение светодиодных лент к блоку питания
• 4. Могу ли я подключить несколько светодиодных лент к одному источнику питания для светодиодов?
• 5. На каком расстоянии можно установить светодиодную ленту от блока питания светодиодов?
• 6. Советы по установке блока питания
• 7. Устранение распространенных проблем с блоком питания

1. Факторы, которые необходимо учитывать.

Нелегко найти нужный светодиодный драйвер в разнообразии вариантов. Существует множество факторов, которые следует учитывать при выборе того, который лучше всего подходит для вас. Вы можете получить базовые знания в нашем руководстве по светодиодным драйверам здесь.

Светодиодные ленты работают при низком напряжении. Общие напряжения полосы составляют 5 В, 12 В или 24 В постоянного тока. Вы не можете подключить их напрямую к источнику питания, так как в большинстве домашних хозяйств используется электричество 120–277 В переменного тока. Из-за такой значительной разницы в напряжении вашим светодиодным лентам потребуется подходящий источник питания или драйвер. Драйвер преобразует высоковольтный переменный ток в низковольтный постоянный, чтобы соответствовать потребностям ваших светодиодных лент для работы.

Вот факторы, которые необходимо учитывать при выборе источника питания для ваших ленточных светильников.

1.1 Источник постоянного напряжения или постоянного тока для светодиодов?

Блок питания постоянного напряжения рассчитан на одно выходное напряжение постоянного тока. Большинство источников питания постоянного напряжения (или драйверов) — это 12 В постоянного тока или 24 В постоянного тока . Светодиодный светильник, рассчитанный на постоянное напряжение, обычно указывает величину входного напряжения, необходимую для правильной работы.

Источник питания постоянного напряжения получает стандартное линейное напряжение (120–277 В переменного тока), которое является нормальным выходом из настенных розеток. Драйверы постоянного напряжения переключают это напряжение переменного тока (VAC) на низкое напряжение постоянного тока (VDC). Он всегда будет поддерживать постоянное напряжение, независимо от того, какая токовая нагрузка на него возложена.

Источник постоянного тока рассчитан на фиксированный выходной ток (мА). Драйвер изменяет напряжение в электронной цепи, что позволяет току оставаться постоянным во всей светодиодной системе.

Основные значения тока для драйверов светодиодов постоянного тока:

• 350 миллиампер (мА)
• 700 мА
• 1 ампер на всех светодиодах в серии.

  Светодиодные драйверы постоянного напряжения часто используются для питания светодиодных лент. Светодиодные ленты в основном выпускаются в двух стандартных производственных исполнениях.

  Конструкция постоянного напряжения (без встроенной ИС)

  Многие светодиодные ленты используют простую архитектуру постоянного напряжения. Эта конструкция имеет небольшую сложность и экономична. Но он имеет низкий КПД и не может похвастаться хорошей регулировкой тока. Для этой конструкции потребуется блок питания постоянного напряжения.

  Конструкция с постоянным током (со встроенной ИС)

  Высококачественные светодиодные ленты часто включают эту архитектуру со встроенной ИС. Эта конструкция обеспечивает постоянный выходной ток с более точным управлением отдельными цепями. Это означает, что у вас будет меньше проблем с падением напряжения. Этот вариант также нуждается в блоке питания постоянного напряжения.

  1.2 Определение характеристик светодиодной ленты

  Технические характеристики вашей светодиодной ленты ’ определяют необходимый вам блок питания.

  Серия светодиодных лент Myledy 2835, например

  Классическое входное напряжение для светодиодных лент составляет 12 В или 24 В.

  Перед выбором блока питания убедитесь, что выходное напряжение драйвера светодиодов совместимо с входным напряжением вашей светодиодной ленты.

  • Вт на метр

  Следующим фактором, который следует учитывать, является мощность, необходимая вашим лентам.

  Допустим, ваши светодиодные ленты потребляют не менее 14 Вт на метр. Для ленты длиной 8,5 м это означает, что ваша лента будет потреблять 119 Вт, поскольку 8,5 x 14 = 119.

  Чтобы ваш блок питания оставался оптимальным и не выходил из строя раньше времени, выберите тот, у которого по крайней мере 20% больше номинальная мощность, чем ваши полоски. Для приведенного выше примера подойдет блок питания мощностью не менее 150 Вт.

  • Длина светодиодной ленты

  Как известно, светодиодные ленты поставляются в катушках. Вам нужно будет учитывать длину вашей ленты при обеспечении ее соответствующим источником питания.

  Как правило, чем дольше катушка вращается, тем больше энергии она должна потреблять. Это же правило применяется, чем больше отдельных SMD на метр приходится на полосу.

  Если у вас длинные полоски, вам понадобится драйвер высокой мощности.

  Чтобы измерить энергопотребление вашей светодиодной ленты, умножьте ее общую длину на мощность в ваттах на метр.

  Например, у вас есть 10-метровая полоса 24 В, которая потребляет 9,6 Вт на метр. Умножьте 9,6 Вт/м на 10 м, и вы получите 96 Вт.

  1.3 Определите минимальную мощность источника питания.

  При выборе блока питания обязательно применяйте правило 80%.

  Это правило гласит, что ваши светодиодные ленты используют только 80% нагрузки от источника питания. Это обеспечивает оптимальную производительность и увеличивает срок службы. Поддержание вашей ленты на уровне 80% от номинальной мощности вашего устройства также может поддерживать идеальную температуру.

  Используя наш 96-ваттный пример выше. Если вам нужно управлять светодиодной лентой мощностью 96 Вт, мощность драйвера должна быть:

  • 96 Вт / 0,8 = 120 Вт

  Это означает, что вам понадобится драйвер мощностью 120 Вт или выше.

  1.4 Определите тип источника питания.

  При соединении блока питания со светодиодной лентой ключевое значение имеет совместимость. Какой из них вам понадобится, определяется такими аспектами, как установка и масштаб вашего проекта.

  • Адаптер питания

  Для приложений, которым требуется меньше энергии, больше подходят адаптеры.

  Их легче установить, но при этом они сохранят мощность, необходимую для поддержания производительности полос.

  Адаптеры питания также достаточно малы, чтобы их можно было спрятать. Благодаря этому внешний вид вашего светильника выглядит чище и привлекательнее.

  • Блоки питания для светодиодов

  Блоки питания, конечно, могут производить гораздо большую мощность по сравнению с адаптерами.

  Более высокая мощность делает их подходящими для более крупных проектов, в которых используются более длинные светодиодные катушки.

  1.5 Некоторые другие соображения

  диммируемый драйвер для светодиодного освещения

  Большинство светодиодных лент имеют функцию диммирования, позволяющую регулировать яркость. В этом случае вам нужно убедиться, что ваш блок питания поддерживает функции диммирования.

  К счастью, существует множество источников питания, которые могут дополнить диммируемую светодиодную ленту. Перед покупкой убедитесь, что выбранный вами блок питания помечен как диммируемый.

  Светодиодные ленты могут использоваться для различных целей как внутри помещений, так и снаружи.

  Если вы разместите полоски на открытом воздухе, им потребуется защита от непогоды. Не только ваши полоски, но и их блок питания.

  Здесь на помощь приходит гидроизоляция. Гидроизоляция защищает блок питания от влаги, которая может повредить его компоненты.

  Для некоторых приложений внутри помещений также может потребоваться водонепроницаемый драйвер, особенно если это влажная среда.

  В целях безопасности блоки питания для светодиодных лент должны иметь функции защиты. Эти протоколы защиты должны учитывать такие риски, как перегрузки по току, перегрев, короткое замыкание и обрыв цепи.

  Эти меры предосторожности приведут к отключению неисправного и опасного источника питания. Хотя функции защиты источника питания не являются обязательными, вы, тем не менее, хотели бы иметь их для своей безопасности. На случай, если в вашем силовом агрегате возникнет проблема, у вас будут действующие протоколы безопасности.

  Поэтому рекомендуется устанавливать только блоки питания с функциями защиты.

  Стандарты UL используются для оценки качества и безопасности электротехнической продукции.

  Если продукт соответствует этому стандарту, он получает сертификат UL. Наличие сертификата UL указывает на то, что продукт соответствует эталону безопасности и качества UL. Убедитесь, что устройство, которое вы собираетесь купить, сертифицировано UL, чтобы обеспечить надежность и безопасность продукта.

  • Драйверы UL класса 2 соответствуют стандарту UL1310 . Этот стандарт означает безопасный выход для прикосновения, не требующий принципиальной защиты на уровне светодиода/светильника. Наличие этого соответствия означает, что продукт практически не имеет риска возгорания или поражения электрическим током. Эти блоки питания используют менее 60 вольт (сухой) и 30 вольт (мокрый), менее пяти ампер и менее 100 Вт. Эти ограничения, хотя и более безопасные, налагают ограничения на количество светодиодов, которыми может управлять драйвер класса 2.
  • Драйверы , сертифицированные UL для класса 1, имеют выходные диапазоны, выходящие за пределы обозначений UL для класса 2. Драйверы класса 1 UL производятся под высоким напряжением, что требует защиты внутри устройства. Хотя существует меньше мер предосторожности, драйвер класса 1 может вместить больше светодиодов, что делает его более эффективным, чем драйвер класса 2.

  2. Рекомендуемые марки блоков питания

  Вот некоторые из лучших марок блоков питания. Этот список дает вам отправную точку в поиске надежного бренда для питания ваших проектов освещения.

  Mean Well

  Mean Well является одним из ведущих производителей блоков питания для электронных продуктов.

  Согласно отчету Micro Technology, в 2021 году эта компания заняла 4-е место в мире по производству блоков питания. Он может похвастаться десятками драйверов для светодиодов, хорошо зарекомендовавших себя благодаря своему качеству и дизайну.

  Tridonic

  Еще одним ведущим производителем блоков питания для ленточных светильников является Tridonic. Эта компания обычно предоставляет световые решения для различных приложений и отраслей.

  Наряду с инновациями в области освещения появились различные эффективные блоки питания для светодиодов. Штаб-квартира находится в Австрии, завоевав доверие клиентов различных компаний по всему миру.

  Inventronics

  Inventronics — еще один ведущий мировой производитель решений в области освещения. Эта компания специализируется на создании надежных и инновационных продуктов светодиодного освещения.

  Ее линейка блоков питания и драйверов для светодиодов является одной из самых востребованных на рынке.

  Eaglerise

  Eaglerise начала свою деятельность в Китае в 1990-х годах, став важным игроком в индустрии освещения.

  Обладая тремя научно-исследовательскими центрами, компания продолжает оставаться мировым поставщиком светодиодных ламп и соответствующих им драйверов.

  3. Подключение светодиодных лент к блоку питания

  Светодиодные ленты представляют собой электрические устройства низкого напряжения. Первое, что нужно помнить, это то, что вы никогда не должны подключать их напрямую к источнику питания переменного тока 220 или 110 вольт. Вам понадобится драйвер или блок питания для преобразования высокого напряжения в низкое (12 В или 24 В) для ваших светодиодных лент.

  Еще одна вещь, на которую следует обратить внимание, — это полярность. Есть два типа полюсов: положительный (+) и отрицательный (-) . Всегда подключайте провода с противоположными полюсами. Подключение с неправильной полярностью может повредить ваше устройство. Когда дело доходит до адаптеров питания, вам не придется беспокоиться о полярности.

  Наконец, подключить полосу к адаптеру питания так же просто, как вставить вилку постоянного тока в розетку.


  4. Можно ли подключить несколько светодиодных лент к одному источнику питания для светодиодов?

  В зависимости от мощности вашего блока питания к одному блоку можно подключить более одной светодиодной ленты. Пока общая мощность вашей полосы не превышает мощность вашего блока питания, все готово.

  Тем не менее, параллельное подключение множества катушек к одному источнику питания может увеличить вероятность падения напряжения. Один из способов заключается в последовательном соединении. Этот метод полезен, если вы хотите установить непрерывную катушку.

  5. На каком расстоянии можно установить светодиодную ленту от блока питания светодиодов?

  Падение напряжения становится более заметным, чем дальше ваши SMD находятся от источника питания. Если вы используете длинные кабели от блока питания до светодиодных лент, убедитесь, что эти кабели сделаны из толстой меди. Медь помогает минимизировать потери напряжения внутри полос.

  Вы можете использовать таблицу калибров, чтобы определить правильную толщину кабеля для вашей установки. Таблица размеров позволяет вам увидеть правильную толщину для потребляемой мощности вашей светодиодной ленты.

  Для получения подробной информации вы можете обратиться к другой статье «Практические способы предотвращения падения напряжения на светодиодной ленте».

  6. Советы по установке блока питания

  Драйверы светодиодов, как и большинство электронных устройств, чувствительны к влаге и температуре. Вам нужно будет установить драйверы светодиодов в сухом месте с достаточным потоком воздуха и вентиляцией, чтобы сохранить их надежность.

  Правильный монтаж необходим для воздушного потока и теплопередачи. Выполнение этого будет:

  • поддержание идеальной температуры
  • предотвращение перегрева
  • обеспечение оптимальной производительности
  • и увеличение срока службы

  Оставьте блоку питания место для запаса

  Убедитесь, что вы не потребляете всю мощность блока питания. Оставьте немного места и используйте только 80% максимальной номинальной мощности драйвера. Это гарантирует, что он не будет постоянно работать на полную мощность, избегая преждевременного нагрева.

  Избегайте ненужного перегрева

  Воздушный поток может привести к поломке блока питания. Очень важно убедиться, что во время установки драйверам всегда достаточно воздуха, чтобы они могли дышать. Тесное пространство ограничивает поток воздуха, поэтому не ставьте драйверы на них, если хотите предотвратить перегрев.

  Постарайтесь минимизировать время работы вашего драйвера

  Примите меры, чтобы сократить время работы ваших драйверов. Установите переключатель, который можно щелкнуть, чтобы обеспечить полностью замкнутую цепь.

  7. Устранение распространенных проблем с блоком питания

  >> Ознакомьтесь с ограничениями по установке вашего блока питания

  Как бы вам ни хотелось, вы не сможете установить все виды блоков питания так, как вам хотелось бы для вашего проекта. Каждый блок питания имеет свои ограничения по установке. Вы не должны игнорировать эти ограничения, если хотите продолжать использовать свое устройство на оптимальном уровне.

  В качестве примера возьмем водонепроницаемый блок питания. Вы должны устанавливать водонепроницаемые блоки питания лицевой стороной вверх в хорошо проветриваемом помещении. Этот метод монтажа позволяет эффективно отводить тепло от использования.

  Если вы проигнорируете эту рекомендацию, вы рискуете выйти из строя блока питания из-за перегрева.

  Наши водонепроницаемые блоки питания гораздо менее требовательны к монтажным ограничениям. Они могут быть установлены боком, вверх ногами или любым другим способом, но их нельзя устанавливать под прямыми солнечными лучами или таким образом, чтобы они подвергались прямому воздействию наружных элементов или стоячей воды. При установке на открытом воздухе эти блоки питания всегда следует помещать в защищенную от непогоды коробку.

  >> Всегда проверяйте правильность подключения

  Электропроводка является важным аспектом исправной силовой установки. Всякий раз, когда вы устраняете проблему, обязательно проверьте свою проводку на наличие чего-либо неладного. Даже опытные специалисты могут ошибаться, когда дело доходит до правильной проводки. Следите за оголенными проводами, которые касаются портов вашего источника питания.

  Также, как упоминалось выше, убедитесь, что у вас правильная полярность подключения. Если вы не уверены, что ваши провода подключены в правильной полярности, вы можете проверить это с помощью мультиметра.

  Большинство блоков питания имеют встроенную защиту от короткого замыкания. Это работает, потому что он вызывает эффект включения и выключения источника питания всякий раз, когда происходит короткое замыкание. Сгоревшие или дымящиеся провода — явный признак короткого замыкания. Обычно это происходит, когда свободные провода соприкасаются друг с другом.

  Другие причины включают установку непокрытых медных контактных площадок на металлическую поверхность и шунтирование паяных соединений.

  >> Убедитесь, что блок питания имеет правильную настройку входного напряжения

  Убедитесь, что ваш блок настроен на правильную настройку входного напряжения.

  Если вы ошибетесь, не сделав этого, у вашего источника питания могут возникнуть некоторые проблемы, некоторые из которых могут быть постоянными. Необратимые повреждения возникают, если устройство работает с неправильными настройками в течение длительного периода времени.

  Некоторые блоки питания снабжены внутренними переключателями для установки параметров входного напряжения. Убедитесь, что вы используете эти переключатели, чтобы получить правильное входное напряжение драйвера.

  Заключительные слова

  Выбор правильного источника питания или драйвера для вашего проекта освещения может быть непростым, но ни в коем случае не сложным. Вам просто нужно учитывать несколько факторов при подключении низковольтных полос к соответствующему трансформатору.

  Источник питания вашей светодиодной ленты может влиять на ее яркость, общую производительность и срок службы. В сочетании с подходящим блоком питания вы можете быть уверены, что ваши полоски будут работать наилучшим образом.

  Вы ищете высококачественные драйверы светодиодов для своего проекта? Ознакомьтесь с нашим выбором здесь, в Myledy. Мы работаем уже почти десять лет и предлагаем светодиодные ленты для любого проекта, включая соответствующие адаптеры для обеспечения максимальной функциональности.

  Подпишитесь на нашу рассылку

  О Myledy

  Привет, приятно познакомиться! Я Myledy — фабрика светодиодных лент, основанная в 2003 году.

  С ростом я стал профессиональным производителем светодиодных лент и поставлял продукцию ряду всемирно известных брендов освещения.

  Теперь я хотел бы поделиться с вами нашими знаниями и опытом в области светодиодных лент, чтобы вместе улучшить уровень светодиодного освещения.

  Последние сообщения

  Запрос сейчас!

  Имя

  Эл. адрес

  Твое сообщение…

  Хотите высококачественное светодиодное освещение?

  Имя

  Эл. адрес

  Сообщение

  Концентрация, профессионализм, совершенство и верность Только на светодиодной ленте

  • Тел. : 0086-755-27908940
  • Электронная почта: [электронная почта защищена]

  Фейсбук Твиттер YouTube Скайп Линкедин

  Светодиодная лента

  Светодиодный профиль

  Быстрый доступ

  MYLEDY Регистрационный № 440306112027385 | © Copyright 2003-2021. Все права защищены.

  Пролистать наверх

  дерзайте прямо сейчас!

  Имя

  Эл. адрес

  Твое сообщение

  запросите предложение здесь

  Имя

  Эл. адрес

  Твое сообщение

  {{{ data.variation.price_html }}}

  {{{ data.variation.availability_html }}}

  Выбор блока питания — quinled.info

  Если вы хотите, чтобы ваши светодиоды загорались, вам нужно нужен блок питания! Они бывают разных форм и размеров, и вам нужно выяснить, что вам понадобится для вашего проекта. Хотя перебор (в ваттах/силе тока) обычно не является проблемой, слишком маленький блок питания может привести к нежелательным ситуациям.

  Давайте рассмотрим несколько вещей, которые нам нужно выяснить перед покупкой блока питания.

  Необходимое напряжение

  В зависимости от того, с каким светодиодом вы работаете, вам потребуется определенное напряжение.

  • Аналоговые светодиоды (например, полосы теплого белого цвета) часто используют 12 В или 24 В
  • Цифровые светодиоды (например, полосы RGB с адресацией пикселей) часто используют 5 В, а иногда и 12 В
  COB-светодиоды
  • (потолочные светильники или другие светодиодные модули) используют различное напряжение, которое может варьироваться от 12 В до 60 В

  Требуемая сила тока (мощность)

  Помимо получения источника питания с правильным напряжением, вам необходимо выяснить, какая мощность будет использоваться в вашем проекте. Для любого источника питания старайтесь не превышать устойчивое/непрерывное использование более 80% номинального тока источника питания. Это гарантирует, что все останется в пределах допусков, не перегреется и не сделает что-то еще хуже.

  Я написал другой пост о том, как рассчитать, какая проводка вам нужна для заданного количества ампер, после прочтения этой статьи также обязательно проверьте это, чтобы выяснить, сколько энергии будет использовать ваш проект. .

  Аналоговая светодиодная лента

  Допустим, вы купили аналоговую RGB-ленту с плотностью 60 светодиодов/м, и она потребляет 12 Вт на метр. Это означает, что вся лента будет потреблять максимальную мощность 12 Вт * 5 м = 60 Вт или 5 ампер. Если вы подключаете одну из этих полос, принимая во внимание некоторый запас / накладные расходы, я бы порекомендовал приобрести блок питания 12 В 6 А (72 Вт) или 7 А (84 Вт). То же самое для полосы 24 В означает, что вы можете использовать более тонкие кабели и потреблять только половину ампера, поэтому, как вы можете видеть, от 3 до 4,5 А, просто добавив немного сверху, убедитесь, что вы получите блок питания, который может справиться с нагрузка, которую вы собираетесь запускать.

  (я всегда советую приобрести аналоговую светодиодную ленту на 24 В, если есть возможность, читайте здесь, почему!)

  Светодиодная лента с цифровой адресацией

  Адресная светодиодная лента чаще всего на 5 В. Допустим, у вас есть адресуемая полоса RGB с 30 светодиодами/м, длина этой полосы 5 м (16 футов). Это во многом зависит от типа используемого светодиода, но, например, лента со светодиодами ws2812b или sk6812 будет использовать теоретический максимум 3 * 20 мА на светодиод 60 мА. Но хотя это число часто упоминается в Интернете, к сожалению, после тестирования большого количества светодиодных лент оно кажется неверным (уже). Из-за этого я создал свой реальный лист измерений светодиодов с цифровой адресацией. С помощью этого листа вы можете увидеть/рассчитать то, что вам нужно, за исключением энергопотребления. Этот лист, как правило, предназначен для измерения 300 светодиодов, если у вас больше или меньше, вы можете легко рассчитать вверх или вниз!

  Для цифровых светодиодов мы обычно говорим о максимальном использовании (полный белый цвет RGB) и номинальном использовании (50% белого цвета RGB), что обычно достаточно для воспроизведения цветов и эффектов, практически любых, кроме полного белого. При проектировании вашей светодиодной установки вы можете выбрать любой из них в качестве своей цели. Вообще говоря, я рассчитываю на номинальный с некоторым запасом лагерь. В качестве базового правила я бы посоветовал посмотреть на 50% RGB White для количества и типа светодиодов, которые вы собираетесь использовать (за исключением ws2815, тогда возьмите полное значение RGB White!) и добавьте к этому 20% и рассчитайте свои кабели и требования к источнику питания на этом.

  Светодиоды COB и другие

  В основном расчеты такие же, как показано выше. Выясните, сколько использует модуль или свет, умножьте это на то, сколько вы собираетесь использовать. Затем прибавьте 20 % сверх максимальной этой цифры и купите блок питания с таким же номиналом или выше.

  Типы блоков питания и ссылки для покупок

  Обычно блоки питания для светодиодов поставляются в одной из трех форм:

  • Настенный адаптер
  • Блок питания
  • Стиль рамы

  (Обязательно прочитайте мою статью о китайских источниках питания или источниках питания Mean Well)

  Настенный адаптер

  Они в основном подходят для нагрузок от 20 до 24 Вт, в зависимости от количества светодиодов/м и ленты, которые в основном могут питать полоса шириной 1-2 метра.

  5v

  Mean Well 5v 4A (20w) (EU) (US)

  Simple 5v 4A (20w)

  12v

  Mean Well 12v 2A (24w) (EU) 2 A Simple

  3 24 Вт)

  Простой 12 В, 5 А (хороший бренд) (60 Вт)

  24V

  Среднее скважина 24 В 1А (24 Вт) (ЕС) (США)

  Простые 24 В 1А (24 Вт)

  Силовая кирпич

  Вы видите силовые кирпичи чаще источник питания. Они могут обеспечить значительно большую мощность, чем настенный адаптер, но они также немного более громоздкие. Блоки питания можно найти в основном до 120 Вт, но их мощность может достигать 150 Вт или даже 200 Вт! Для версий со сверхвысокой мощностью иногда внутри кирпича может быть небольшой вентилятор для его охлаждения. Мне нравится использовать этот тип источника питания в ситуациях, когда до него легко добраться, например, в спальне или что-то в этом роде. Поскольку он полностью закрыт, дотронуться до него не составляет труда.

  5 В

  Блок питания Mean Well 5 В 6 А (30 Вт)

  Блок питания Simple 5 В 10 А (50 Вт)

  Блок питания Simple 5 В 15 А (75 Вт) (с вентилятором внутри)

  12 В

  3 Mean 6,

  3 Mean Блок питания 67 А (80 Вт)

  Простой блок питания 12 В, 6 А (72 Вт)

  Простой блок питания 12 В, 12 А (120 Вт)

  Блок питания 24 В

  Блок питания Mean Well 3,75 А, блок питания 24 В (90 Вт)

  24 002 96 Вт)

  Простой блок питания 24 В, 5 А (120 Вт)



  Тип рамы

  Блок питания рамы представляет собой блок питания почти в самом необработанном виде. Они самые дешевые и обеспечивают самую высокую мощность, но менее подходят для общественных мест из-за открытой природы. Однако, если вам нужно что-то выше 100 Вт, рассмотрите их, потому что они могут выдерживать тепло намного лучше, чем вышеупомянутый блок питания в виде кирпича, и, следовательно, имеют самый высокий срок службы.

  5 В

  Mean Well серии LRS-200 40 А (200 Вт)

  Mean Well серии HSP-200 40 А (200 Вт) (активный PFC)

  Серия Mean Well LRS-350 70A (350 Вт) (с вентилятором)



  Ультратонкий блок питания (200 Вт/300 Вт) (только 230 В)

  Простой блок питания (дешевый, не нагружайте более 75% постоянно )

  12v

  Mean Well серии LRS-150 12,5A (150w)

  Mean Well серии LRS-200 17A (200w)

  Mean Well серии LRS-350 30A (350w) 2 3

  3

  3

  Серия Sanpu NL-150 12,5 А (150 Вт)

  Серия Sanpu NL-300 24 А (300 Вт) (только 230 В)



  Ультратонкий блок питания (200 Вт/300 Вт) (только 230 В)

  Простой блок питания (дешевый, не нагружайте более 75% непрерывно)

  24 В

  )

  Серия Mean Well LRS-200 8,8A (200Вт)

  Серия Mean Well LRS-350 15А (350Вт) (С вентилятором)

  Серия 300 12A (300 Вт) (только 230 В)



  Сверхтонкий блок питания (200 Вт/300 Вт) (только 230 В)

  Простой блок питания (дешевый, не нагружайте выше 75% постоянно)

  36В

  Mean Well Серия LRS-150 4,16А (150Вт)

  Mean Well Серия LRS-200 5,9А (200Вт)

  Среднее Колодец LRS-350 series 10A (350w) (Имеет вентилятор)

  Иногда необходимо использовать полностью герметичный влагозащищенный блок питания

  TBD

  90 и нужная сила тока иногда может быть интересно использовать компьютерный блок питания! В зависимости от типа они чаще всего подходят для подачи 12 В, а иногда и 5 В! Часто они могут быть дешевыми и малошумными для выходной мощности, потому что они предназначены для работы с большими тихими вентиляторами.

  Опять же, старайтесь не превышать более 80% номинальной мощности при длительных нагрузках!

  При использовании любого источника питания высокой мощности обязательно используйте предохранители.



  Сколько я себя помню, много споров было вокруг китайских блоков питания. Блок питания, произведенный в Китае, не плох сам по себе, просто есть много партий, которые продают дешевые и бывшие в употреблении внутренности с неаккуратной пайкой, а иногда даже с опасными схемами внутри, это те типы, на которые следует обратить внимание.

  Чаще всего они находятся внутри настенного адаптера или блоков питания в стиле блока питания, им сложнее скрыть то, с чем они обманули, в блоках питания рамочного типа! Вот почему я предпочитаю использовать блоки питания рамного типа, когда мощность превышает 75 Вт или около того. Блоки питания рамного типа также намного лучше рассеивают тепло, поэтому они дешевле и обеспечивают гораздо большую мощность.

  В приведенном выше разделе о покупках я попытался сосредоточиться на трех брендах.

  • Mean Well является уважаемым производителем блоков питания, и если вы хотите (хорошую) уверенность в том, что блок питания не сожжет ваш дом и использует защиту от перенапряжения, температуры и другие средства защиты, приобретите Mean Well и заплатите за него дополнительную плату. что, они отличные блоки питания!
  • Чуть ниже у нас есть блоки питания Sanpu. Они также поставляются со всеми перечисленными выше защитами, но это китайский бренд. Тем не менее, китайский бренд, который ставит свое имя на свою продукцию, часто гарантирует более качественный продукт, чем безымянная версия. Остерегайтесь их, потому что некоторые из них не работают при напряжении 110 В, а также они дают номинальную нагрузку ниже той, на которую рассчитан блок питания! Тем не менее, нет ничего, что я уже не рекомендовал бы, не превышая 80% непрерывной нагрузки.
  • Я считаю приемлемым простые блоки питания, часто руководствуюсь комментариями других пользователей. Гораздо дешевле, чем варианты двух брендов, но я не уверен, что буду использовать их 24 часа в неконтролируемой ситуации.

  Сам я использую смесь вышеперечисленных вариантов. У меня есть «простые» версии, которые я использую для тестирования, и несколько небольших установок (использование блока питания 120 Вт с нагрузкой 50 Вт не создаст большой нагрузки) или где у меня есть ручные переключатели включения / выключения.

  Мое основное освещение полностью выполнено с использованием блоков питания Mean Well, они разбросаны по моему дому в нескольких неконтролируемых местах, и у меня не было ни одной проблемы с ними. Если вы хотите быть уверены, заплатите за них премию.

  Во время работы в QuinLED-OG я сотрудничал с Mux, и он также снял видео о некоторых китайских блоках питания, которые я ему отправил. Ознакомьтесь с этим сообщением в блоге, в котором есть все подробности.

  Изображение с канала YouTube «Час Картера»

  С годами я начал замечать, что некоторые блоки питания могут издавать шум при использовании в качестве источника питания для ШИМ-диммера. Как ни странно, эта проблема особенно характерна для блоков питания Mean Well. Послушайте в этой части моего видео вот как это звучит:







  Все мои тесты с QuinLED проводились с использованием нескольких различных китайских блоков питания (блочные и каркасные), и все они работали отлично. Итак, для своей домашней установки я заказал несколько качественных блоков питания Mean Well, но из-за использования разных компонентов они на самом деле производят шум при использовании ШИМ-диммирования!

  Насколько мне удалось собрать воедино, так это то, что, поскольку блоки питания Mean Well, вероятно, используют высококачественные керамические конденсаторы, при использовании ШИМ они могут начать слегка вибрировать, превращаясь в динамик Pieze!

  В прошлом я пытался решить эту проблему, например, добавлять развязывающие конденсаторы и тому подобное, но ничего не помогало. Это еще одна причина, по которой новые платы QuinLED используют частоту ШИМ, намного превышающую ту, которую может слышать человек, надеясь, что это также уменьшит или устранит этот шум в целом. В этом отношении предстоит провести дополнительные тесты, но пока все выглядит многообещающе! С учетом сказанного, если возможно, попробуйте установить их отдельно от жилых помещений.

  Как выбрать источник питания для светодиодных лент?

  Блок питания для светодиодов является неотъемлемой частью работы светодиодной ленты. Источник питания — это устройство, которое обеспечивает питание электронного оборудования. Выбор источника питания для светодиодных светильников зависит от вашей светодиодной ленты.

  При выборе правильного блока питания для светодиодной ленты необходимо учитывать некоторые факторы. Эта статья поможет вам выбрать правильный блок питания для светодиодной ленты.

  Прежде чем выбрать блок питания драйвера светодиодов, необходимо разобраться в некоторых вопросах. Далее мы предоставим вам базовые знания о различных типах источников питания для светодиодов.

  Справочник по артикулу :

  1. Блок питания переменного тока VS DC

  2. Постоянное напряжение VS Источник питания постоянного тока

  3. 4 простых шага, чтобы найти правильный блок питания

  Блок питания переменного тока VS Постоянный ток блок питания

  1. Что такое блок питания переменного тока?

  Переменный ток также известен как электричество высокого напряжения, которое вырабатывается генератором электростанции и выводится из розеток для домашнего или промышленного использования.

  Направление движения переменного тока со временем меняется, иногда с положительного на отрицательное, иногда с отрицательного на положительное, образуя волнистую кривую, поэтому его можно транспортировать на большие расстояния.

  В разных странах переменное напряжение разное. В Америке обычно используется 110 В, а в Европе — 220 В.

  Переменный ток не подходит для прецизионного электронного оборудования, так как большие изменения тока могут повредить его внутренние части.

  Блок питания переменного тока в постоянный состоит из трансформатора, выпрямителя и фильтра. Чтобы уменьшить потери в линии, электроэнергию от электростанции необходимо сначала повысить до десятков тысяч вольт, а затем понизить, когда она достигнет пункта назначения. Для снижения напряжения необходим трансформатор. Выпрямитель преобразует переменный ток, направление и величина которого постоянно меняются, в однонаправленное пульсирующее электричество, направление и величина которого меняются. Затем через схему фильтра и схему стабилизации напряжения пульсирующее электричество преобразуется в постоянный ток постоянной величины. Фильтр — это устройство выбора частоты, которое может пропускать определенные частотные компоненты в сигнале, в то же время значительно ослабляя другие частотные компоненты.

  Высоковольтные светодиодные ленты питаются от источника переменного тока.

  2. Что такое блок питания постоянного тока?

  Источник питания постоянного тока использует низкое напряжение, в основном для питания, например, аккумуляторных батарей. Напряжение питания постоянного тока является стабильным и надежным и используется в мобильных телефонах, компьютерах и другом электронном оборудовании.

  Направление постоянного тока течет по прямой линии от положительного полюса к отрицательному полюсу, поэтому он также называется линейным источником питания и подходит для транспортировки на короткие расстояния. Постоянный ток преобразует другие формы энергии в электрическую энергию.

  Низковольтные светодиодные ленты, такие как 12 В постоянного тока или 24 В постоянного тока, должны питаться от источника постоянного тока.

  3. В чем разница между источником питания переменного и постоянного тока?

  Наиболее очевидная разница между переменным и постоянным током заключается в уровне напряжения, переменный ток использует высокое напряжение, а постоянный ток использует низкое напряжение. Это также момент, на который вы должны обратить внимание при выборе источника питания для светодиодной ленты.

  Светодиодные ленты высокого напряжения для выбора источника питания переменного тока и светодиодные ленты низкого напряжения, такие как светодиодные ленты 12 В, для выбора источника питания постоянного тока. Выбор соответствующего продукта является наиболее важным.

  Постоянный ток VS Источник питания постоянного напряжения

  Большинство источников питания для светодиодного освещения являются источниками постоянного напряжения. Он более эффективен и долговечен. И большинство светодиодных лент также имеют постоянное напряжение. Эти типы источников питания для светодиодов преобразуют переменное напряжение в более низкое постоянное напряжение, и напряжение всегда остается неизменным.

  Но светодиодные ленты с постоянным напряжением имеют падение напряжения. И это причина, по которой существуют светодиодные ленты постоянного тока.

  Мощные и яркие светодиодные ленты, такие как светодиодные ленты постоянного тока, означают, что нет падения напряжения, поэтому светодиодная лента сохраняет одинаковую яркость и цвет независимо от того, как долго она находится.

  Однако, если постоянный ток не имеет устройства ограничения тока, легко вызвать чрезмерный ток, который вызовет нагрев или повреждение световой полосы, что сократит срок службы световой полосы.

  Светодиодные ленты постоянного напряжения и светодиодные ленты постоянного тока должны выбирать источник питания постоянного напряжения.

  Как выбрать лучший блок питания для светодиодной ленты?

  Шаг 1. Блок питания для светодиодного освещения или адаптер для светодиодного освещения? Маленькие или большие драйверы светодиодного освещения?

  Разница между выбором блока питания для светодиодных лент или адаптера питания для светодиодов заключается в мощности ваших светодиодных лент. Мощность адаптера питания светодиодов ниже, чем у импульсного источника питания светодиодов.

  Светодиодная лента длиной 5 метров в рулоне. Для адаптера питания доступны одна или две светодиодные ленты. Однако для нескольких светодиодных лент следует выбирать импульсный источник питания для светодиодов. А если вам нужна простая проводка и установка, адаптер питания — отличный выбор.

  Если вам нужно установить больше светодиодных лент с более длительным временем работы, лучше всего выбрать импульсный источник питания, поскольку в целом выходная мощность импульсного источника питания относительно велика. И он может обеспечить достаточную мощность для нескольких или длительных светодиодных лент.

  Если вы хотите красиво оформить и спрятать блок питания, выбирайте мини блок питания.

  Когда вам временно нужна светодиодная лента и вы боитесь, что ее будет неудобно носить с собой, выбирайте литиевую батарею. Это удобно.

  Распределительная коробка питания CCTV — это центр управления, который управляет разумным распределением электроэнергии в различных компонентах линии электроснабжения, подходящей для школ, больниц, заводов, мастерских, домов и т. д.

  Шаг 2. Выберите правильное напряжение, мощность и ток.

  Мощность и стабильность тока и напряжения напрямую влияют на производительность и срок службы источника питания.

  Светодиодные ленты имеют рабочее выходное напряжение 5В, 12В и 24В. Если ваша полоса света 5В, вам нужно выбрать источник питания 5В. Ленточные светильники 12 В выбирают источник питания светодиодов 12 В, а полосовые светильники 24 В выбирают источник питания светодиодов 24 В.

  Рассчитайте мощность вашей светодиодной ленты по правилу 80%. Это означает, что общая мощность ваших светодиодных лент составляет 80% от источника питания. Преимущество этого заключается в увеличении срока службы светодиодного трансформатора. Если ваша светодиодная лента мощностью 100 Вт, вам нужен блок питания на 125 Вт. Помните о правиле 80% при выборе блока питания.

  Если ток не отрегулировать, потребление тока будет все больше и больше. А слишком высокое потребление тока приведет к тому, что внутренний нагрев блока питания будет слишком высоким, что приведет к повреждению блока питания и возникновению неисправностей.

  Шаг 3. Блок питания для светодиодов с диммированием или блок питания без диммирования?

  Если ваша лента диммируется симистором, вам следует выбрать блок питания с диммированием триака. Диммируемая светодиодная полоса обычно управляется нажатием функциональной кнопки на настенной панели для управления яркостью световой полосы, но также имеется пульт дистанционного управления для регулировки света.

  Существует множество типов диммеров со светодиодной лентой, диммеры 0/1–10 В, симисторные диммеры, системы диммирования DALI и системы DMX512.

  • Диммирование 0/1-10 В очень простое, эффект диммирования хороший.
  • Система диммирования DALI обладает сильной защитой от помех, может реагировать на неисправности, а управление одним светом делает управление более гибким.
  • Мощная функция управления DMX512 обеспечивает богатые световые эффекты для архитектурного освещения, ночного освещения, студий и различных сцен. А для DMX512 требуется специальная разводка проводки и определенные возможности программирования для установки основных цветов и сцен.

  Выберите соответствующий блок питания с диммированием для вашей светодиодной ленты с диммированием.

  Шаг 4. Вам нужен водонепроницаемый или защищенный от дождя блок питания?

  Место установки влияет на выбор водонепроницаемого или непромокаемого блока питания.
