Что такое сенсорный диммер для светодиодной ленты

Сенсорный диммер для светодиодной ленты — это устройство, позволяющее плавно регулировать яркость LED-освещения простым прикосновением. Он сочетает в себе функции выключателя и регулятора яркости в компактном корпусе.

Основные особенности сенсорных диммеров для LED-лент:

Управление яркостью осуществляется легким касанием сенсорной панели
Компактные размеры позволяют встраивать диммер в профиль для светодиодной ленты
Работают от низковольтного питания 12-24В
Регулируют яркость с помощью широтно-импульсной модуляции (ШИМ)
Имеют защиту от короткого замыкания и перегрузки

Виды сенсорных диммеров для светодиодных лент

Существует несколько основных разновидностей сенсорных диммеров для LED-освещения:

1. Встраиваемые мини-диммеры

Компактные модели для монтажа внутрь профиля светодиодной ленты. Имеют небольшие размеры и минималистичный дизайн. Управляются касанием сенсорной области на корпусе.

2. Настенные сенсорные диммеры

Устанавливаются в стандартный подрозетник вместо обычного выключателя. Имеют сенсорную панель большего размера для удобного управления.

3. Беспроводные диммеры с пультом ДУ

Позволяют дистанционно управлять яркостью с помощью радиопульта. Приемник монтируется скрытно, а пульт используется для регулировки.

Как подключить сенсорный диммер к светодиодной ленте

Подключение сенсорного диммера к LED-ленте осуществляется по следующей схеме:

Подключите входные клеммы диммера к блоку питания 12/24В
Соедините выходные клеммы диммера с контактами светодиодной ленты
Установите диммер в удобное место, обеспечив доступ к сенсорной панели

Проверьте работу, отрегулировав яркость касанием

Важно соблюдать полярность подключения и не превышать максимальную мощность диммера.

Преимущества использования сенсорных диммеров для LED-лент

Сенсорные диммеры имеют ряд преимуществ по сравнению с обычными регуляторами яркости:

Удобное и интуитивно понятное управление одним касанием
Компактные размеры и возможность скрытого монтажа
Плавная регулировка яркости без ступенчатости
Отсутствие механических элементов увеличивает надежность
Современный дизайн, гармонично сочетающийся с LED-освещением

Особенности работы сенсорных LED-диммеров

Сенсорные диммеры для светодиодных лент работают по принципу широтно-импульсной модуляции (ШИМ). При прикосновении к сенсору микроконтроллер изменяет скважность управляющих импульсов, подаваемых на светодиоды. Это позволяет плавно регулировать яркость без мерцания.

Большинство моделей имеют следующие режимы работы:

Включение/выключение коротким касанием
Плавное изменение яркости при удержании пальца
Запоминание последнего уровня яркости
Ночной режим с минимальной яркостью

На что обратить внимание при выборе сенсорного диммера

При выборе сенсорного диммера для светодиодной ленты следует учитывать несколько важных параметров:

Диапазон входного напряжения (12В или 24В)
Максимальный ток нагрузки
Частота ШИМ (желательно от 400 Гц)
Наличие дополнительных функций (память, таймер и т.д.)
Способ монтажа (встраиваемый или накладной)
Защита от перегрузки и короткого замыкания

Монтаж сенсорного диммера в профиль светодиодной ленты

Для скрытой установки сенсорного диммера в алюминиевый профиль светодиодной ленты необходимо:

Выбрать компактный диммер, подходящий по размерам

Подготовить в профиле место для установки диммера
Подключить провода питания и светодиодной ленты
Аккуратно установить диммер в профиль
Проверить работу сенсора через рассеиватель

Важно обеспечить надежную фиксацию диммера и изоляцию всех соединений.

Возможные проблемы при использовании сенсорных диммеров

При эксплуатации сенсорных диммеров для LED-лент иногда возникают следующие проблемы:

Самопроизвольное включение/выключение из-за наводок
Нестабильная работа при высокой влажности
Перегрев при превышении максимальной мощности
Выход из строя из-за скачков напряжения

Для предотвращения этих проблем важно правильно подбирать диммер по мощности и обеспечивать стабильное питание.

5 ошибок подключения сенсорного и инфракрасного выключателя светодиодной ленты в алюминиевом профиле.

Одним из самых неудобных моментов монтажа подсветки светодиодной лентой, является необходимость установки отдельного выключателя под нее.

Мало кто закладывает его изначально, вследствие чего, потом и приходится ломать голову, где же его лучше расположить, как вывести и подключить провода, дабы все это не выбивалось из общего дизайна комнаты.

Особенно этот момент актуален для подсветки рабочей зоны на кухне. Если на самом первом этапе проектирования вы не заложили электрику под это дело, то впоследствии столкнетесь с рядом проблем.

Для решения всех этих задач сегодня существуют миниатюрные, сенсорные или инфракрасные (бесконтактные) выключатели, которые имеют ширину самой ленты и идеально подходят под алюминиевый профиль.

Подробнее

Вы их спокойно размещаете в самое начало светодиодной ленты и закрываете рассеивателем, так что их даже не будет видно.

Давайте рассмотрим несколько моделей подобных девайсов, чем они отличаются, как подключаются, их сильные и слабые стороны.

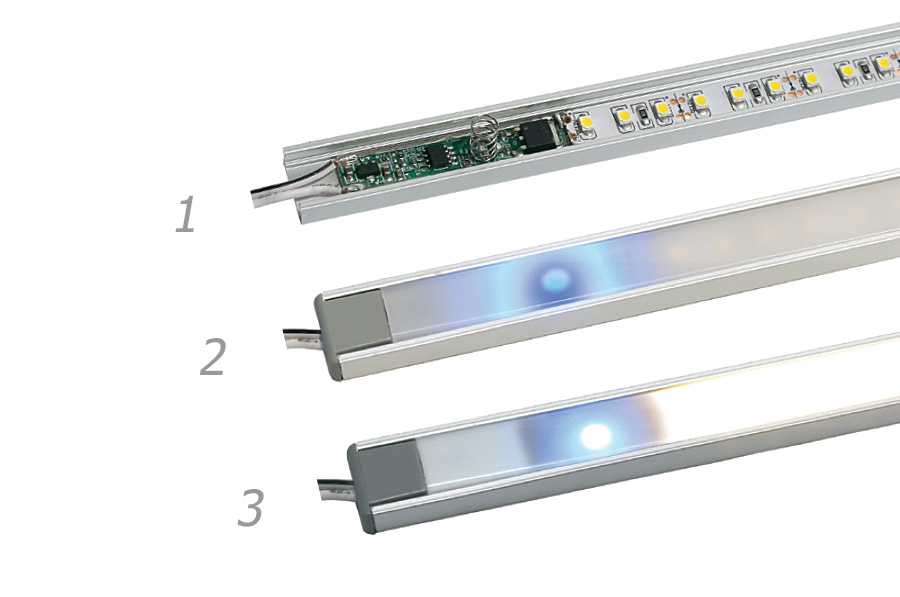

Сенсорный диммер с пружинкой

Для начала обратим внимание на сенсорные модели. Как уже говорилось выше, шириной они со светодиодную ленту, а длиной не более спичечного коробка.

На своей плате имеют пружинку, при нажатии на которую, происходит включение и отключение освещения. Рассчитаны они на низкое напряжение 12-24 вольта.

Подключать их напрямую в сеть 220в нельзя!

То есть, устанавливаются они после блока питания светодиодной ленты.

Как правило, в самом ее начале.

Такие модели играют роль не просто выключателей, но и способны регулировать яркость Led освещения. Фактически, выступая в качестве полноценных диммеров.

Со всеми их плюсами и недостатками.

Для диммирования вам нужно просто подольше подержать нажатой пружинку.

Главный недостаток всех подобных устройств – малая мощность.

Обычно к ним можно подключить нагрузку от 20 до 48Вт, не более.

А это всего около 2-х метров достаточно яркой светодиодной ленты.

Для увеличения мощности, например до 100Вт, потребуется напряжение 24 вольта. При этом сама лента + блок питания у вас должны быть аналогичными.

Подключение и монтаж

Как они подключаются? Давайте рассмотрим на примере уже почти готовой подсветки. Допустим, у вас есть алюминиевый профиль, с проложенной Led лентой внутри.

Для начала отщелкиваете заглушку и рассеиватель.

Чтобы добраться до проводов, срезаете термоусадку. Готовые комплекты Led подсветки, как раз таки идут уже с припаянными проводами и выведенным коннектором.

Так как модуль выключателя занимает определенное место, один сегмент ленты придется отрезать.

Далее переходим к паяльным работам.

Выбираете паяльник малой мощности (до 40Вт) и выпаиваете провода.

Теперь нужно правильно расположить модуль. Какие провода, куда должны подключаться?

На задней стороне ищите соответствующие подсказки и надписи.

Например:

GND (-) и VCC (+) – это основное питание с блока

Led (-) и led (+) – выход на нагрузку

Если никаких надписей нет или они стерлись, то ориентируйтесь следующим образом. На дальние контакты от кнопки подается питание 12-24В, а ближние идут на саму ленту.

При таком расположении модуля (фото вверху), нижние контакты будут минусовыми, а верхние – плюсовыми.

Сначала припаиваете провода от блока питания.

После этого обязательно изолируйте соединения термоусадкой, чтобы исключить случайное замыкание внутри алюминиевого профиля на его корпус.

Далее жилками сечением 0,5-0,75мм2 соединяете лед ленту. Только не перепутайте плюс с минусом.

Зачастую приходится делать подключение крест-накрест, дабы соблюсти полярность.

Эти провода также в обязательном порядке изолируются. Сам модуль выключателя приклеивается к поверхности короба на двухсторонний скотч.

Почему диммер иногда не работает

На место ставится заглушка и рассеиватель. При этом никаких отверстий под пружинку вырезать не нужно!

Если подключить такой модуль без прижатия пружины рассеивателем и просто нажимать ее рукой, то возможны сбои и не корректная работа устройства. Поэтому и рекомендуется его ставить в профиль с крышечкой.

Кроме того, это защищает выключатель от пыли и влаги.

Первые модели подобных диммеров-выключателей вообще могли идти с неприпаянной пружинкой. Ее просто прижимали крышкой к контактной площадке в нужном месте.

Также обратите внимание, что защитная придавливающая крышечка не должна быть толстой. Экран от рассеивателя толщиной в 1мм идеально подходит, а вот если поместить такой выключатель за более толстый материал ( оргстекло более 2-3мм), то реакции на тактильное нажатие уже не дождетесь.

В режиме ожидания, место куда нужно нажимать пальцем, должно подсвечиваться светодиодом.

Нажмете чуть левее или правее – выключатель реагировать не будет.

Кстати, в режиме ожидания девайс потребляет всего 10мА. Так что в огромные киловатты на счетчике в конце месяца, такая подсветка вам не выльется.

Чтобы включить свет, нужно слегка нажать или прикоснуться к рассеивателю в месте установки пружинки. При нажатии с длительным удержанием, яркость начнет изменяться, достигая своего максимума.

Чтобы ее уменьшить, отпускаете руку и нажимаете вновь, опять же удерживая пружинку определенное время. Яркость плавно падает.

Для отключения подсветки достаточно кратковременного касания.

Бесконтактный инфракрасный выключатель

Тем, кому не нравится прикасаться к пружинке, есть такие же миниатюрные бесконтактные выключатели, работающие на инфракрасном излучении от взмаха руки.

Именно их стараются монтировать для подсветки рабочей зоны на кухне или в медицинских кабинетах, где врачам нужно максимально избегать контакта рук с посторонними предметами.

При выборе таких моделей будьте внимательны. Есть варианты, где микросхемы размещаются снизу, а сам силовой ключ, коммутирующий нагрузку в 2-3А, сверху.

Это значит, что вы уже не сможете безопасно приклеить их на нижнюю поверхность профиля. Он у вас будет болтаться внутри, не говоря уже о вопросе изоляции всех контактов.

Такие модели предназначены в первую очередь для установки в пластиковый корпус светильников, а не для монтажа в алюминиевые профиля.

Да и размер у них на несколько миллиметров шире самой ленты, поэтому не во всякий профиль они могут влезть.

Вам нужно выбирать те выключатели, у которых ровное и гладкое нижнее основание. Все элементы у них расположены сверху.

Один из инфракрасных элементов является излучателем, а другой приемником. Таким образом, при появлении в пределах 2-7см от поверхности бесконтактного выключателя какого-то предмета (ваша рука, хвост кошки или севшая муха), сигнал отражается и выключатель реагирует.

Для подобного рода девайсов, в рассеивателях необходимо вырезать окошко. Иначе выключатель срабатывать не будет.

Перед покупкой обратите внимание, что происходит с таким датчиком при внезапном исчезновении напряжения и его появлении через какое-то время. Например, у вас в доме или во всем районе, сетевая компания “отключила свет”. Через 2-3 часа он появился.

Так вот, в дешевых моделях таких датчиков, по умолчанию заложен режим автоматического включения подсветки при внезапном исчезновении питания и его возобновлении.

Уехали вы в отпуск на пару недель, а освещение без вашего участия само включится и накрутит лишние киловатты.

Так что спрашивайте у продавцов все характеристики товара.

Миниатюрный датчик движения

Существуют подобного рода и датчики движения. То есть, не те здоровые коробки, которые вешаются на стенах или под потолком, а такие же самые миниатюрные выключатели, собранные на узкой плате.

Их также встраивают в профиль или непосредственно в мебель. Главное их отличие – радиус действия. Здесь уже речь идет не о нескольких сантиметрах, а о расстоянии в 2-3 метра.

Такие датчики можно подключать для организации подсветки на потолке или на полу в коридоре. Очень удобно их вставлять в плинтуса.

При наличии такого датчика движения, достаточно войти в помещение и свет загорится автоматически. При бездействии порядка 30 секунд, свет отключается.

Угол охвата девайса около 100 градусов. Исходя из этого и рассчитывайте его размещение.

Реагирующий на движение элемент, также необходимо выводить из корпуса. Просверливаете в профиле или в светильнике отверстие нужного диаметра и выставляете колпачок наружу.

Все остальное вместе с проводами остается спрятанным внутри.

Ошибки

Подводя итог обзора китайских моделей, можно кратко перечислить ошибки, которых вам стоит избегать при выборе и подключении сенсорных и бесконтактных выключателей для светодиодной ленты:

1Не поджатая пружинка для тактильного управления. Либо слишком толстая крышка сверху нее.

2Отсутствие изоляции на проводах и контактах выключателя, расположенных внутри алюминиевого профиля.

3Подключение слишком мощной светодиодной ленты большой протяженности. Все эти модели рассчитаны на 20-30Вт.

4Монтаж выключателя, у которого элементы расположены с обоих сторон платы, в тонкий алюминиевый профиль, хотя он изначально предназначен для установки в корпус светильника.

5Отсутствие отверстия в крышке профиля под инфракрасный «глазок» датчика.

Если вы не доверяете надежности китайской продукции, можете обратить внимание на аналоги таких бесконтактных диммируемых выключателей от наших производителей.

Умный диммер Fulogy

Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.

Собран данный светорегулятор на основе инфракрасного сенсора. Напряжение питания – 12-24 вольта.

Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:

на 12В – 96Вт

на 24В – 192Вт!

Не слабо так, правда. Особенно после хиленьких китайских экземпляров.

Высота его всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.

Пружинок в нем никаких нет. Отверстия под инфракрасные датчики в крышке профиля вырезать не нужно.

Чувствительность – от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие необходимости дырявить крышку рассеивателей.

По умолчанию настройка идет на максимальное расстояние.

Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.

Имеется встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении? Не беда. У вас ничего не сгорит, просто освещение не включится.

Поменяйте провода местами и все заработает.

Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.

Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц — безопасно для человека и никак на него не влияет.

Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.

Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.

На сайте компании есть подробная инструкция как это перепрограммируется.

Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.

Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.

Еще на плате есть дополнительные контактные площадки, куда можно подключать внешние датчики. К примеру, выносной датчик движения, или физическую кнопку включения-отключения.

Можно запараллелить несколько таких кнопок и синхронизировать их работу.

Не любите паять? Выбирайте модели с быстрозажимными клеммниками.

Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.

виды, способы управления и схемы подключения

Диммер для светодиодной ленты представляет собой электротехническое устройство, сочетающее в едином корпусе выключатель и светорегулятор, устанавливаемое в цепь управления светодиодной лентой. Его работа основывается на плавной регулировке, принцип реостата, уровня напряжения подаваемого в цепь освещения. За счет этого производится регулировка яркости освещения от 0 до 100 %. Устанавливается и подключается к сети диммер одинаково с выключателем.

Некоторые производители монтируют в микросхему диммера дроссель, при помощи которого можно отсечь помехи и шумы, создаваемые во время работы.

Содержание

Виды и особенности управления светорегуляторов
Принцип действия широтно-импульсных модуляторов
Схема подключения
- Одноцветная
- RGB
Преимущества и недостатки
Диммер на микросхеме своими руками

Виды и особенности управления светорегуляторов

По конструкционным особенностям их можно разделить на такие варианты:

модульные — приборы такого типа монтируются в распределительных шкафах;
моноблочные — устанавливаются в монтажную коробку вместо выключателя.

По способу управления системой освещения диммеры делятся на:

Прибор с отдельной кнопкой включения света и колесом для регулировки освещенности.
Сенсорные. Регулировка яркости светодиодной ленты производится прикосновением к сенсорам на панели либо с помощью пульта ДУ.
С ручкой на поворотно-нажимном механизме. Включение осуществляется нажатием на орган управления, а установка необходимого уровня освещенности — поворотом в ту или иную сторону.
Поворотный. Практически такой же, но имеет отличие в том, что включение и регулирование производится поворотом ручки.
Устройства с клавишами. Изменение уровня освещенности достигается путем нажатия на клавишу.
Дистанционные. Управляются при помощи пультов дистанционного управления.
Акустические. Приводятся в действие при помощи хлопков или команд, подаваемых голосом.
Многоканальные приборы. Помогают управлять освещением сразу в нескольких точках помещения. Например, при необходимости выделить какие-либо участки комнаты путем добавления уровня освещения и одновременно понизить яркость на других. Как правило, оснащаются беспроводным или дистанционным управлением через ДУ или при помощи телефона.

Принцип действия широтно-импульсных модуляторов

ШИМ — метод воздействия на управляемую сеть путем изменения количества мощности, подаваемой к последней. Принцип действия заключается в регулировании длительности импульсов при их постоянной частоте. Широтно-импульсная модуляция может быть двоичной, троичной, цифровой, аналоговой.

Использование ШИМ дает возможность значительного повышения КПД электропреобразователей. С применением широтно-импульсной модуляции управляются однотактные, двухтактные, полумостовые, мостовые, обратно и прямоходные импульсные преобразователи.

Например, ШИМ активно используется в производстве электроники, такой как ЖК-экраны, дисплеи телефонов и ноутбуков для регулирования яркости свечения.

Схема подключения

Прежде чем начать сборку схемы с диммером, необходимо проверить мощностные характеристики. Мощность светодиодной ленты не должна превышать значения, указанные на корпусе устройства (лучше, если эти показатели будут меньше). Если диммер рассчитан на управление мощностью в 150 Вт, идеальным вариантом будет, если LED-лента будет потреблять около 147 Вт. Это поможет прослужить прибору очень долго.

Что касается непосредственно монтажа, здесь необходимо соблюдать общепринятый порядок работы для всех электрических сетей:

Первоочередно нужно отключить питание сети, в контуре которой будет производиться установка. Отсутствие напряжения проверяется тестером или мультиметром. Необходимо убедиться в отсутствии возможности случайной подачи тока, при необходимости вывесить предупреждающий знак.
В помещении устанавливается светодиодная лента, а в монтажную коробку ставят диммер с использованием соответствующих крепежных материалов и инструментов.
К клеммам с маркировкой L и N нужно подключить фазный и нулевой провод соответственно. Определить положение питающих проводников необходимо до момента отключения сети.
По окончании монтажа проверяют работоспособность собранной схемы.

Одноцветная

Светодиодная лента питается от источника постоянного тока напряжением 12 В, а бытовая сеть — источник переменного тока с напряжением 220 В. Диммируемая светодиодная лента запитывается через преобразователь 220/12 В. На вход подключается нуль и фаза сети, а на выход — светодиодная лента.

Важно не перепутать полярность проводников. При неправильном подключении лента просто не будет работать.

Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

Использовать несколько блоков питания. Для каждой ленты отдельный источник питания.
Один блок питания. Каждая лента подключается параллельно друг другу к выходу преобразователя.

Важно! Блок питания должен обладать достаточной мощностью, чтобы питать несколько светодиодных лент.

RGB

Способ монтажа точно такой же, как и с монохромной лентой, с небольшим отличием. После блока питания устанавливают RGB-контроллер, который позволяет производить регулирование цветности светодиодной ленты. Важно учитывать мощность контроллера при подборе количества RGB-лент.

Теперь непосредственно о подключении. К клеммам V+ и V- подключают пониженное напряжение от блока питания. К контактам на выводе подключают:

R (red) — красный провод;
G (green) — зеленый проводник;
B (blue) — синий провод;
V+ — желтый общий провод.

Каждый провод, кроме желтого, отвечает за соответствующий цвет ленты. Необходимо безошибочно подключить каждый проводник к своему гнезду. Ничего плохого не произойдет, но цвета будут отображаться неверно.

Преимущества и недостатки

Преимущества диммеров:

Установка необходимого уровня освещенности в помещении в зависимости от требований ситуации.
Возможность регулирования количества электроэнергии, потребляемой системой освещения.

Недостатки диммеров:

Диммеры крайне «нежны» в плане перегрева. Обладают таким свойством, так как основаны на микросхеме. Перед покупкой необходимо знать, какой мощностью должен управлять светорегулятор.
Диммер требователен и значению минимальной нагрузки. Если значения, указанные на корпусе, будут ниже, устройство очень скоро выйдет из строя.
Многие все еще используют и вряд ли скоро расстанутся с люминесцентными и энергосберегающими лампами. А они, как предупреждают производители оных, либо не поддаются регулировке вовсе, либо регулируются, но это значительно снижает их срок эксплуатации.

Диммер на микросхеме своими руками

Самостоятельно сборку диммера можно сделать на простой односторонней печатной плате из фольгированного текстолита. Схему печатных проводников и монтажа можно найти ниже.

Последовательность сборки:

Для начала необходимо установить разъем для монтажа внешних цепей.
Следующим компонентом будут резисторы и конденсаторы.
Диоды и микросхему необходимо припаивать перед тем как устанавливать полевой транзистор.

После окончания пайки нужно в обязательном порядке убрать перемычку на выходном контакте транзистора, обезопасив собранное устройство от сгорания.

Готовое устройство можно разместить в любом удобном корпусе с отверстием для кабеля и переменным резистором R1. При изменении положения ручки последнего будет меняться частота импульсов, которая колеблется от 5 до 100 %, а степень освещенности помещения — около 20 раз соответственно.

Абсолютно не важно, диммер какой фирмы и по какой стоимости решите приобрести или собрать его самостоятельно. Самое главное — необходимо соблюдать элементарные правила безопасности при монтаже. Удар электрическим током, даже кратковременный и незначительный, может стоить жизни.

Что касается долговечности службы системы освещения с диммером, тут многое будет зависеть от точности и правильности расчетов нагрузок и подбора подходящего по параметрам оборудования. Удобство использования того или иного варианта управления можно определить в магазине электротоваров и подобрать наиболее подходящий диммер. Например, с голосовым управлением, чтобы даже не пришлось прикасаться к органам управления.

Сенсорный диммер для светодиодов

Сегодня на обзоре сенсорный диммер (выключатель+регулятор яркости) для одноцветных светодиодных лент и ламп. Заявлено 9-24В, 3А, 30Вт. Если коротко — ШИМ работает на частоте 30кГц, то есть глазу не виден, так что для заявленных характеристик — вполне годно, правда 24В я всё же не подавал бы, но на 12-15 — будет работать.

Внешний вид. Антистатический пакетик я не фоткал.

Детали крупно. Тут у нас LDO HT7550 и транзистор AO4406. На микроконтроллере маркировка затёрта

У стабилизатора максимальное входное напряжение 24В, так что 12-15, ну до 20 вольт еще можно подавать на вход, больше — я б настоятельно не рекомендовал. У транзистора заявлено до 30В, до 13А тока, сопротивление канала при 4.5В на затворе — до 15.5мОм. Тут я не очень хорошо понимаю почему производитель заявляет всего 3А тока, возможно из-за толщины/ширины дорожек, а может быть из-за специфической работы транзистора.

Приятной особенностью модуля является светодиод внутри сенсора, который показывает куда касаться пальцем.

Попробуем поместить в профиль. Ленты под рукой не оказалось, оказалась только полоса, ну и кусочек вот такого профиля:

Сенсор идеально упирается в экран:

В сборе:

Потребляемый ток в выключенном режиме порядка 4-5мА.

Устройство имеет 4 режима, которые задаются перемычками по краям от сенсора.
1. просто вкл-выкл
2. (по умолчанию) при удержании пальца на сенсоре плавно изменяется яркость, каждый раз в другую сторону, то есть чтобы перестать уменьшать яркость и начать увеличивать — нужно убрать палец и слова коснуться. При достижении минимума или максимума изменение прекращается.
3. аналогично режиму 2, но при достижении минимума/максимума яркость начинает изменяться в противоположную сторону
4. фиксированные 30% 60% 100% яркости.

Как по мне — режим по умолчанию оптимален. Кстати, при «холодном старте», то есть подаче питания, включается регулятор на 60%. Памяти яркости и режима (вкл/выкл) при отключении питания нет — при подаче питания нагрузка выключена, при коротком касании включается режим «по умолчанию» — 60%. При выключении сенсором и последующем включении яркость устанавливается на том значении которое было выставлено перед выключением.

Как это работает. Внимание, грязные руки! работа у меня довольно грязная, вымазываешься очень быстро и незаметно, вроде руки помыл, куда-то к машине вышел — и привет. снял видео, и когда обнаружил что вымазался — ну поздняк уже, чо.

Камера не совсем корректно передает эффект погасания и зажигания, в реальной жизни оно смотрится плавнее и равномернее.

Подключим осциллограф. Вот что мы видим на светодиодах:

Это минимальная яркость, два каких-то промежуточных значения, максимальная яркость и режим «по умолчанию», после отключения питания. обратите внимание, что 0 на осциллографе — внизу экрана, то есть транзистор недозакрывается, на светодиодах минимум 6-7В, ну и ШИМ добавляет импульсами до напряжения питания. С точки зрения мерцаний это хорошо, с точки зрения нагрева транзистора — не особо. Возможно поэтому заявлено всего 3А. При этом я подключил полуметровую 7Вт полосу и еще этот вот огрызок, и на 60% яркости через полчаса транзистор был чуть тёплый.

В динамике:

Что происходит на затворе транзистора:

Это минимум и два промежуточных положения. На максимуме там постоянное напряжение.

И в динамике:

Подытоживая: а мне понравилось. Я мерцания не вижу, хотя несомненно найдутся уникумы, для которых 30кГц это жуткое мерцание. Я же ни «карандашным тестом», ни глазом, ни фотоаппаратом вот мерцания не вижу. Чувствительность адекватная, срабатывает только если прикоснуться (даже через пластик — тоже только к сенсору, не рядом), что защищает от ложных срабатываний. Желающие могут изменить логику работы на тот из 4 вариантов который удобнее всего в данном применении. В принципе — возможна установка транзистора помощнее для более мощных светильников.

Несомненно, возможны более дешевые места покупки аналогичных регуляторов, ссылки на которые неминуемо будут в комментах. но прошу учитывать, что совершенно одинаковые с виду модули могут ШИМить на разных частотах, обозреваемый 32кГц и неощутим, а у другого такого же на вид будет 300Гц и это-то карандашный тест покажет, да и глазом может быть иногда заметен стробоэффект.

сенсорный светодиодный диммер, низковольтный диммер для светодиодного освещения

Этот многозонный пульт дистанционного управления светодиодным диммером представляет собой высокочувствительный сенсорный диммер профессионального уровня, который предлагает оптимальные функции затемнения для светодиодных лент с регулируемой яркостью 12 В и 24 В постоянного тока. Он обеспечивает гладкое и точное затемнение без мерцания, создавая идеальный уровень окружающего освещения для любого случая. Этот RF (радиочастотный) диммерный пульт дистанционного управления может беспроводным способом управлять до 4 зонами светодиодных лент.

Зоны идеально подходят для домашнего и коммерческого освещения, где разные комнаты или области в комнате требуют разного количества света. Вы можете настроить каждую зону отдельно и создать идеальную атмосферу освещения. Таким образом, вы можете экономить энергию, отключая ненужные зоны. Вы также можете сохранять цвета или сцены, чтобы их можно было легко восстановить позже. Каждая зона имеет специальную кнопку для легкого переключения, и вы можете сохранить до трех сцен для каждой зоны. На высокочувствительном сенсорном колесе вы можете точно настроить нужный уровень яркости.

Этот радиочастотный пульт дистанционного управления представляет собой четырехзонный диммер с большой гибкостью. Он используется вместе с совместимым одноканальным приемником Pro Dimmer или приемником Pro 4-в-1, каждый из которых поддерживает 8 ампер при 12–24 В постоянного тока на каждом канале. Ресивер 4-в-1 предлагает более высокую пропускную способность, чем одноканальный. Вы можете выбрать правильный приемник по масштабу вашего проекта.

Один пульт может управлять неограниченным количеством приемников в пределах диапазона управления. При добавлении преобразователя шлюза WiFi-RF приемник может работать как диммер WiFi, которым можно управлять с вашего смартфона или планшета через соединение WiFi с помощью прикладного программного обеспечения, установленного с мобильной системой Apple IOS или Android.

Соединяя несколько приемников LED Dimmer Pro с пультом дистанционного управления, вы можете значительно сократить объем работ по прокладке проводов и упростить установку светодиодных лент, экономя трудозатраты и время.

Пульт поставляется с магнитным держателем, который можно установить в любом месте с помощью двустороннего скотча 3M или винтов. Когда вы закончите использовать пульт, просто прикрепите его к магнитному держателю.

Подходящие светодиодные ленты, которые работают с этим профессиональным диммером, включают белые и одноцветные световые полосы, такие как теплый белый, нейтральный белый, дневной холодный белый, красный, синий, зеленый и т. д.

Характеристики продукта

Пульт дистанционного управления белого цвета.
Плавное затемнение и включение/выключение, без мерцания.
Один пульт дистанционного управления может управлять неограниченным количеством приемников в радиусе 30 метров (100 футов) в неблагоприятной электромагнитной среде. РЧ-сигнал проходит сквозь стены.
Функция отключения памяти. При следующем включении лампы вернутся к своей предыдущей яркости.
Беспроводной пульт дистанционного управления, без лишних проводов.
Многозонная (до 4) функция управления. Сохраняйте сцены для последующего использования.
Четыре специальные кнопки для легкой настройки уровня яркости на 25, 50, 75 и 100 процентов.
Размер: 120x55x17 мм (4,72×2,16×0,67 дюйма).
Размеры магнитного держателя: 97 мм x 35 мм x 15,5 мм. Для установки держателя в комплект входит двухсторонний скотч 3M VHB и два винта.

Примечание: этот пульт питается от 3 батареек типа AAA. Батареи НЕ включены.

Нагрузочная способность зависит от мощности диммерного приемника, а не от пульта.

Для этого пульта дистанционного управления требуется как минимум один совместимый одноканальный приемник Pro Dimmer или приемник 4-в-1 WattMax Pro Dimmer.

Если вы устанавливаете многозональное светодиодное освещение, вы можете купить один пульт и несколько приемников. Конечно, вы можете купить несколько пультов, чтобы разместить их в разных местах для удобства. Один ресивер может быть сопряжен не более чем с 8 пультами дистанционного управления.

Или вы можете выбрать комплект LED Dimmer Pro Series Kit или WattMax Dimmer Pro Kit, в котором для вашего удобства мы выбрали пульт дистанционного управления диммером и приемник.

Если вы хотите увидеть больше вариантов диммеров, ознакомьтесь с нашей серией светодиодных диммеров.

Технические характеристики


	Модель:	тусклый-про-удаленный-4zone
	Тип:	РФ, беспроводная связь
	Входное напряжение:	4,5 В (батареи AAA x 3, НЕ входят в комплект)
	Светлый цвет:	Белый или одноцветный
	Мульти зона:	4 зона
	Размер:	120x55x17 мм (4,72×2,16×0,67 дюйма)
	Диапазон управления:	30 м (100 футов)
	IP-рейтинг:	IP20
	Гарантия:	2 года
	Рейтинг:	СЕ, РоХС

Монохромная светодиодная лента с сенсорным диммером и блоком питания

Описания

Эта светодиодная лента RGB с беспроводным пультом дистанционного управления и кнопочным источником питания является идеальным решением для автоматизации, упрощения и управления светодиодными лентами постоянного тока 12/24 В, поскольку она позволяет включать/выключать ленту и изменять цвет с помощью беспроводной пульт дистанционного управления.

Характеристики светодиодной ленты RGB с беспроводным контроллером и блоком питания

Монохромная светодиодная лента Сенсорный контроллер с радиочастотным пультом дистанционного управления может быть установлена на тот же универсальный бокс.

На передней панели можно включать и выключать светильник, выбирать цвет, скорость, режим и белый цвет, а также регулировать яркость.

Сенсорный контроллер для монохромной светодиодной ленты с радиочастотным контроллером представляет собой емкостной контроллер, которым можно управлять прикосновением пальца без необходимости оказывать какое-либо давление.

Для сопряжения сенсорного контроллера с устройствами вам потребуется выключить и снова включить контроллер, а затем сразу же нажать кнопку выключения/включения (для управления 1 зоной) или кнопку зоны 3 раза (для нескольких зон). Если индикатор мигнет 3 раза, это означает, что сопряжение прошло успешно.

Чтобы удалить сопряжение с сенсорным контроллером, необходимо выключить и снова включить контроллер, а затем сразу же нажать кнопку выключения/включения (для управления 1 зоной) или кнопку зоны 5 раз (для нескольких зон). Если индикатор мигает 5 раз, это означает, что все сопряжения успешно удалены.

*Светодиодные ленты никогда не должны включаться, когда они скручены, это может привести к перегреву и перегоранию светодиодов.

Характеристики

Мощность:	13 Вт/м
Разрезать каждый:	10 см
Установка светодиодной ленты:	МАКС. 10 м
Напряжение:	24 В пост. тока
Класс защиты:	я
Диммируемый:	ДА
Источник света:	СМД5050
Количество светодиодов:	300
Люмен:	1320 лм/м
Световая отдача:	100 лм/Вт
Энергоэффективность 2021 (УЭ-2019/2015):	А+
Энергоэффективность 2023 (УЭ-2019/2015):	Ф
Угол луча:	120º
Использование:	Внутренний
IP-защита:	IP20
Материал:	Силикон, печатная плата, эпоксидная смола
Размер:	3x10x5000 мм
Высота:	3 мм
Ширина:	10 мм
Длина:	5000 мм
Длина:	Рабочая температура:	-20°С ~ +50°С
Срок службы:	40 000 часов
Гарантия:	3 года
Сертификаты:	CE и RoHS

Особенности

Мощность:	13 Вт/м
Разрезать каждый:	10 см
Установка светодиодной ленты:	МАКС. 10 м
Напряжение:	24 В постоянного тока
Класс защиты:	я
Диммируемый:	ДА
Источник света:	СМД5050
Количество светодиодов:	300
Люмен:	1320 лм/м
Световая отдача:	100 лм/Вт
Энергоэффективность 2021 (УЭ-2019/2015):	А+
Энергоэффективность 2023 (УЭ-2019/2015):	Ф
Угол луча:	120º
Использование:	Внутренний
IP-защита:	IP20
Материал:	Силикон, печатная плата, эпоксидная смола
Размер:	3x10x5000 мм
Высота:	3 мм
Ширина:	10 мм
Длина:	5000 мм
Длина:	Рабочая температура:	-20°С ~ +50°С
Срок службы:	40 000 часов
Гарантия:	3 года
Сертификаты:	CE и RoHS

*На визуальное восприятие покупателем размеров, цветов, текстур и т. д. наших продуктов могут влиять такие факторы, как окружающее освещение, калибровка экрана, угол обзора или устройство каждого пользователя. Покупатель должен иметь в виду, что любые возвраты по причинам, не связанным с функциональностью продукта, будут осуществляться за счет покупателя.

3810994
1
300
f-правый, правый

Водонепроницаемая светодиодная лента 2 м с питанием от USB с сенсорным диммером для наружного украшения дома DC5V

Описание продукта

Спецификация:

Рабочее напряжение: DC5V (источник питания USB)

Тип светодиода: SMD2835

Количество светодиодов: 120 шт. теплый белый), 6500K (чистый белый)

Водонепроницаемость: водонепроницаемая

Угол луча: 120 градусов

Температура хранения: -40℃~80℃

Рабочая температура: -25℃~60℃

Длина кабеля USB : 1,7 м

Длина полосы: 2 м
Ширина: 8 мм

Характеристика:

Экологически чистая, без радиации, без мерцания, без вреда для глаз человека.

Гибкая лента для изгибов

Энергосбережение, отсутствие нагрева, низкое энергопотребление, стабильная работа.

Идеально подходит для освещения крыш, ламбрекенов, полок или шкафов, а также для коммерческого применения, демонстрации продукции, освещения под прилавком. Эта светодиодная лента поставляется метражом в различных цветах, для внутреннего или наружного применения.

Управление любыми устройствами с USB-портом на выходе 5 В, такими как компьютеры, настольные компьютеры, ноутбуки, планшеты, планшеты и т. д.

Более подробные фотографии:

7474

747494747474747474747474747474747474747474747474749н. 0548
При заказе на Alexnld.com вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлена электронная почта с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе в процессе оформления заказа. Alexnld.com предлагает 3 различных международных способа доставки: Авиапочта, Заказная авиапочта и Служба ускоренной доставки. Сроки доставки указаны ниже:
Авиапочта и зарегистрированная авиапочта Район Время
США, Канада 10-25 рабочих дней
Австралия, Новая Зеландия, Сингапур, Объединенные Арабские Эмираты 10-25 рабочих дней
Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария 10-25 рабочих дней
Италия, Бразилия, Россия 10-45 рабочих дней
Другие страны 10-35 рабочих дней
Ускоренная доставка 7-15 рабочих дней по всему миру
Мы принимаем оплату через PayPal，и с помощью кредитной карты.
Оплата с помощью PayPal / кредитной карты —
ПРИМЕЧАНИЕ: Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.
1) Войдите в свою учетную запись или используйте кредитную карту Express.
2) Введите данные своей карты, заказ будет отправлен на ваш адрес PayPal. и нажмите Отправить.
3) Ваш платеж будет обработан, и квитанция будет отправлена на ваш почтовый ящик.
Возврат
Вы можете вернуть этот товар в течение 15 дней с момента доставки для полного возврата средств. Мы также оплатим стоимость обратной доставки, если возврат является результатом нашей ошибки (вы получили неправильный или дефектный товар и т. д.).
Если вам нужно вернуть товар, свяжитесь с нами, указав номер вашего заказа и сведения о продукте, который вы хотите вернуть. Мы быстро ответим и предоставим инструкции о том, как вернуть товары из вашего заказа.

Продукт не работает должным образом?
Наша служба поддержки клиентов может решить большинство проблем, связанных с продуктом, быстро и эффективно. Чтобы получить поддержку, свяжитесь с нашей командой, заполнив форму отправки на странице Контакты.

Право на возврат
Чтобы возврат имел право на возмещение, убедитесь, что вы вернули в течение 15 дней с даты доставки вашего товара.
Убедительно просим вас вернуть нам товар в течение новое или малоиспользованное состояние без признаков износа. Если товар находится в использованном состоянии, пожалуйста, отправьте нам фотографию, чтобы подтвердить его состояние, прежде чем вернуть его. Мы оставляем за собой право отказать в возврате, если есть какие-либо признаки износа или отсутствия деталей.
Имейте в виду, что мы покрываем расходы на возврат только в том случае, если возврат является результатом нашей ошибки (вы получили неправильный или дефектный товар и т. д.).
Все клиенты должны связаться с нами, прежде чем отправлять нам что-либо. Мы не несем ответственности за возвращенные товары без предварительного уведомления.
