Схемы подключения дифференциальных автоматов и УЗО
Дифференциальный автоматический выключатель представляет собой уникальное устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.
Среди защитных устройств в домашней электропроводке все большей популярностью пользуются устройства защитного отключения (УЗО) и дифференциальные автоматы (дифавтоматы). Производители выпускают их с различными типами конструкций для использования в однофазных и трехфазных схемах электроснабжения. Все эти устройства имеют общий алгоритм работы.
Принципы работы
По большому счету отличие УЗО от дифференциального автомата состоит в отсутствии в схеме автоматического выключателя, реагирующего на превышение токов нагрузки. Поэтому схема подключения однофазного или трехфазного УЗО от схемы подключения дифференциального автомата отличается только отсутствием данной функции. Для защиты от коротких замыканий и недопустимых нагрузок в ней требуется устанавливать дополнительную токовую защиту.
Общим же элементом этих защит является схема, основанная на сравнении векторов токов, входящих в устройство и выходящих из него, которая при отклонениях от установленных предельных величин отключает электрооборудование.
Элементная база, на которой работает эта схема, может быть разной, к примеру, на основе электромагнитных реле или полупроводниковых элементов. Чтобы понять, как правильно подключить УЗО и дифференциальный автомат к электрической сети рассмотрим первый вариант конструкции для упрощенной однофазной сети. Внутренние элементы статических приборов работают по такому же алгоритму. Поэтому их подключение совершенно аналогичное.
Режим нормального электроснабжения
При включении УЗО под нагрузку через его тоководы, вмонтированные внутрь тороидального магнитопровода, протекает ток нагрузки. Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. Ток I1, входящий по фазному тоководу L1 будет соответствовать по величине значению выходящего из магнитопровода тока I2 и одновременно направлен в противоположную сторону.
При этом магнитные потоки ФL и ФN, образованные от токов фаз и нуля, тоже будут равны по величине и противоположны по направлению. Во время прохождения по магнитопроводу магнитные потоки складываются в нем, взаимно уничтожая друг друга. Суммарный магнитный поток магнитопровода Фс равен нулю.
Описанный вариант рассматривает работу идеального устройства, которые существуют только в теории. На практике же всегда проявляется какой-то небаланс соотношений Ф1 и Ф2, но он очень маленький и не оказывает влияния на работу схемы.
Режим возникновения тока утечки
В случае нарушения изоляции часть потенциала фазы станет стекать на землю, образуя ток утечки Iут. На эту же величину снизится значение тока в нулевом проводнике I2. Он сформирует меньший магнитный поток ФN. При сложении магнитных потоков внутри магнитопровода возникнет превышение потока Ф1 над Ф2. Суммарный поток Фс сразу же увеличится и наведет в намотанной вокруг него катушки ЭДС.
Под ее действием в замкнутом контуре катушки возникнет ток ΔI, пропорциональный току утечки.
В случае превышения им значения, выставленной пользователем уставки, произойдет срабатывание электромагнита, выводящего из зацепления защелку встроенного в устройство расцепителя, который сработает и снимет напряжение со всей защищаемой зоны.
Режим отключения электроснабжения
Как видим, вся работа защит на отключение происходит в автоматическом режиме. Но для того чтобы повторно включить УЗО в работу необходимо выполнить действия:
1. проанализировать состояние электросхемы для выяснения причины отключения;
2. устранить выявленную неисправность;
3. только после этого использовать рычаг ручного включения на корпусе УЗО или дифавтомата.
Возникновение повторного срабатывания УЗО необходимо рассматривать как следствие плохой изоляции электрооборудования и незамедлительно принять меры к ее восстановлению. Загрубление уставок защиты, как и ее блокирование, недопустимо.
При первичном монтаже УЗО или дифавтомата в схему электропроводки достаточно правильно подключить входные и выходные провода фазы и нуля на свои клеммы.
Они на всех корпусах четко промаркированы.
Схема подключения однофазного УЗО к двухпроводной сети
Для обозначения входных клемм фазы и нуля делаются надписи «1» и «N», а выходных — «2» и «N». Для устройств, использующих электронную базу, важно правильно подключать нейтраль потому, что нельзя ошибаться с ее полярностью. В противном случае высока вероятность повреждения составляющих деталей электронной схемы.
В конструкции прибора используется возможность периодического его тестирования во время работы для определения исправности. С этой целью установлена кнопка «Т», при включении которой через токоограничиваюший резистор и замкнутый контакт создается цепочка для протекания части тока, влияющей на возникновение дисбаланса магнитных потоков, обеспечивающего отключение защиты. Если на УЗО под напряжением нажата кнопка тестирования Т, а отключения не произошло, то это однозначно указывает на то, что устройство неисправно.
При ручном включении УЗО в этой схеме замыкаются сразу 3 контакта:
1.
токовода фазы;
2. токовода нуля;
3. цепи тестирования электронной схемы.
Во время возникновения токов утечек при срабатывании защиты эти же три контакта автоматически разрывают свои цепочки.
Схема подключения трехфазного УЗО к четырехпроводной сети с общей нейтралью
За основу монтажа трехфазных УЗО и дифавтоматов взята предыдущая схема. В ней тоже надо соблюдать полярность каждой фазы и нуля. Для этого к нечетным клеммам подключают входные цепи, а к четным — выходные.
Такое УЗО работает при возникновении небаланса магнитных потоков, создаваемых токами от всех четырех токопроводов.
Схема подключения трехфазного УЗО к трем однофазным сетям с общей нейтралью
Эта разработка позволяет одним устройством сразу защищать три однофазных электрических схемы.
Для этого достаточно выбрать место установки, позволяющее использовать шинку для подключения к выходу защиты нейтрали для ее разделения по сетям №1, 2, 3.
Схема подключения трехфазного УЗО к трехпроводной сети без нейтрали
При частном случае защит электродвигателей, работающих от трех фаз без нейтрали, нулевые клеммы на УЗО не задействуются.
Однако при таком подключении лучше использовать электромагнитные конструкции с механическими расцепителями. У статических моделей для работы необходима подача напряжения на блок питания. Он может быть подключен между фазным и нулевым проводами.
К тому же отсутствие нулевого потенциала исключает функцию периодического тестирования исправности прибора под напряжением, что не совсем удобно. Поэтому такое подключение требует проведения доработок внутренней конструкции.
Схема подключения трехфазного УЗО к однофазной сети
Это не очень рациональный способ, но к нему прибегают при последовательном монтаже вначале однофазной сети с последующим добавлением к схеме еще двух электрических цепей для общей защиты, которые будут создаваться через определенное время.
В этом случае важно, чтобы фаза была подключена строго на тот токовод, через который проводится тестирование УЗО в рабочем состоянии. Для этого достаточно при включенных силовых контактах с нажатой кнопкой тестирования «прозвонить» сопротивление между входом каждой фазы и нуля.
Делать это необходимо на демонтированном УЗО без напряжения. На двух клеммах сопротивление будет соответствовать бесконечности благодаря разорванным контактам, а на одной покажет величину сопротивления токоограничивающего резистора. К этой клемме и следует подключаться.
Ранее ЭлектроВести писали, что в среду, 22 июля, в полночь начался экспорт произведенной на украинских АЭС электроэнергии в Беларусь.
По материалам: electrik.info.
Схема подключения дифференциального автомата (дифавтомата).
Подключение дифавтомата не является очень сложной задачей, и справиться с ней сможет любой человек, ознакомившийся с основными правилами электротехнического монтажа и техникой безопасности.
Содержание:
- Конструкция дифавтоматов
- Схемы подключения
- Схема подключения без заземления
- Ключевые моменты
- Инструкция по подключению
- Типичные ошибки

Конструкция дифавтоматов
Дифференциальный автоматический выключатель – это электрический прибор, служащий для защиты сети и подключенных к ней приборов от нерасчетных нагрузок и утечек тока. Фактически он представляет собой комбинированное устройство из двух основных функциональных частей:
- Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
- Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным.
Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.
Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.Помимо этих основных элементов в рабочем модуле дифавтомата присутствует электронный усилитель и дифференциальный трансформатор.
Перед монтажом дифференциального автомата следует проверить его исправность. Для этого на корпусе каждого такого прибора производители располагают кнопку «Тест». Нажатие на неё приведет к искусственному моделированию ситуации с утечкой тока, которая должна спровоцировать отключение аппарата. Если этого не происходит, то применение устройства категорически запрещено.
Подключайте нулевой провод к клемме «N»!
Для стандартной бытовой электросети с напряжением 220В предназначены двухполюсные дифференциальные автоматы. Правила подключения дифавтомата в однофазной сети требуют подсоединять нули следующим образом: снизу – ноль от нагрузки, а сверху – от питания.
Четырехполюсные дифавтоматы устанавливаются по точно такому же принципу, но используются в трехфазных электросетях с номинальным напряжением 380В. Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты.
Схемы подключения
Схема подключения дифавтомата легко читается даже для неопытным электротехником. В принципе, она мало чем отличается от схем подключения других приборов, устанавливаемых в распределительном щите. Поэтому и главное правило для них точно такое же: диф автомат может быть подключен к фазным проводам и нулю только той линии (ветки), защиту которой он осуществляет.
Подключайте нулевой провод к клемме «N»!
Подключение диффавтомата с заземлением
Вводный автомат
Рассмотрим две основные схемы подключения дифференциальных автоматов. Первая из них иногда называется «вводной автомат», так как в данном случае прибор ставится в щите на вводном кабеле и осуществляется одновременную защиту всех электрических цепей и групп в данной сети.
Автоматический выключатель дифференциального тока для такой схемы должен подбираться индивидуально, с учетом потребляемой мощности и других рабочих параметров сети. Среди преимуществ такой способа организации защиты можно отметить:
- более низкую стоимость одного дифавтомата;
- компактность (один прибор всегда поместится в щите).
И следующие недостатки:
- при реакции на неполадки отключается подача тока на всю квартиру;
- ремонт займет больше времени, поскольку точно неизвестно на какой из цепей произошла поломка, неизвестна даже причина отключения (короткое замыкание, утечка тока).
Отдельный автомат
Вторую схему можно назвать «отдельные автоматы». В этом случае автоматический дифференциальный выключатель ставится перед каждой группой потребителей или веткой сети, а также перед группой самих дифавтоматов. Например, отдельные дифавтоматы устанавливаются на группу освещения, розетки и стиральную машину. Это самый безопасный способ организации защиты электросети и её пользователей.
Подключение двух дифавтоматов
При монтаже такой схемы требуется выбирать общий дифференциальный выключатель с более высокими рабочими параметрами, чем у групповых автоматов. Так, к примеру, если отдельные диф автоматы рассчитаны на утечку тока 30мА, то у общего этот параметр должен быть не ниже 100мА. Если эти автоматы будут одинаковыми, то при каждом конфликте отдельной цепи будет срабатывать и групповой и основной, что приведет к отключению всей сети. Есть и другой способ организовать их работу – установить автомат селективного типа (на нем должно стоять обозначение “S”). Срабатывание такого прибора происходит с небольшой задержкой, с помощью которой можно организовать процесс последовательного отключения автоматов.
Преимущества схемы:
- самый высокий уровень безопасности;
- в момент отключения точно известно, на какой из линий электросети произошла авария.
Недостатки:
- высокая стоимость комплекта дифавтоматов;
- конструкция занимает немало места в силовом щите;
- относительная сложность монтажа и чтения.
Известен также облегченный вариант предыдущей схемы, в котором с целью экономии не устанавливается общий дифференциальный выключатель. По функциональности такой способ практически не отличается от предыдущего.
На всех приведенных схемах обозначение кабелей произведено по следующему принципу: синие линии – нулевые провода, красные – фазы, а желтые пунктирные – заземление.
Схема подключения без заземления
Раньше все дома и здания строились с заземлением, для этого от системы к земле отводился специальный контур, к которому в свою очередь подсоединялись все распределительные щитки. Современные строительные технологии далеко не всегда предусматривают наличие в доме заземления. И в такой ситуации установка дифавтомата является не столь рекомендацией, сколько требованием электробезопасности. В данном случае дифференциальный выключатель сам будет служить заземляющим элементом, что предельно важно для защиты от утечки тока. Подключение дифавтомата без заземления должно осуществляться по следующей схеме.
Подключение без заземления
Ключевые моменты
Вне зависимости от типа сети при подключении дифавтоматов следует всегда соблюдать следующие правила:
- Провода питания всегда должны подводиться к прибору сверху, а выходные (на нагрузку) – снизу. На большинстве дифавтоматов есть соответствующее обозначение этих разъемов и принципиальная схема. Случайное подключение в обратном порядке может влететь в копеечку, если приведет к сгоранию автомата. Если доступной длины проводов не хватает, лучше всего их заменить. В крайнем случае – нарастить или перевернуть дифавтомат на DIN-рейке (главное — не запутаться при дальнейшем монтаже).
- Полярность контактов всегда должна быть соблюдена. Согласно международному стандарту на всех устройствах разъемы для подключения нулевого провода имеют обозначение N, а фазных – L. Порядок прохождения тока обозначается цифрами: 1 – подводящий провод, 2 – отходящий. Обратите внимание, что устройство может даже работать при неправильном подключении, однако несоблюдение полярности приведет к тому, что оно не будет реагировать на возникновение перегрузок и короткого замыкания.
- Некоторые электрики по привычке могут подключить все нули к одной перемычке, так как этого требуют схемы подключения многих приборов. Однако в дифавтомате такое подключение будет всегда вызывать конфликт, и отключать питание. Для нормальной работы ноль каждого АВДТ может быть соединен только со своей цепью.
Инструкция по подключению
После определения схемы и покупки всех необходимых деталей, приступим к установке дифавтомата (ов).
- Осмотрите прибор на наличие дефектов и трещин. Они могут непосредственно повлиять на правильную работу устройства.
-
Отключите дом или квартиру от сети, вырубив распределительный щит. Обязательно убедитесь в отсутствии напряжения с помощью мультиметра или индикаторной отвертки.
- Установите дифференциальный автомат на DIN-рейке.
- С помощью бокорезов или специального инструмента снимите изоляцию с жил подключаемого кабеля на расстоянии приблизительно в 5 мм от края (не используйте зубы, как это было принято у ваших дедушек).
- Подключите фазные и нулевые провода в следующем порядке: к верхним клеммам от питающего кабеля, а к нижним – от нагрузки.
- Готово! Теперь можно включать питание от силового кабеля и проверять работоспособность щита (все картинки можно увеличить).
Типичные ошибки
Несмотря на то, что процедура подключения дифавтомата достаточно проста для проведения её своими руками, довольно часто допускаются малозаметные ошибки, не позволяющие прибору работать правильно:
- Нулевые провода отдельных автоматов соединены между собой. В таком случае в УЗО будет всегда срабатывать из-за возникновения разницы входного и обратного токов.
- Вводные нули и фазы подсоединены к нижним клеммам. Такую ошибку, как правило, допускают по невнимательности или из-за отсутствия опыта. При таком подключении прибор просто не будет работать. Во избежание такого казуса всегда смотрите на корпус, где оставляют обозначение нижних клемм и схема подключения устройства к питанию.
- Нулевой провод напрямую подводится к прибору-потребителю. В такой ситуации УЗО тоже будет регулярно отключать подачу тока из-за разницы токов.
- При монтаже нескольких дифавтоматов фазный провод кабеля подключен к одному устройству, а нулевой – к другому. Это приводит к отключению обоих «пострадавших» автоматов.
- Подключение нуля к заземлению. Этот «дедовский» метод называется у электротехников старой закалки «занулением» и основан на возбуждении короткого замыкания для срабатывания автоматического выключателя. В нашем же случае снова будет сформирована разница между токами и УЗО прекратит снабжение.
Подключение дифавтомата в однофазной сети
Схемы подключения дифавтоматов
Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено.
Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.
- Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
- Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
- Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
- Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.
- Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.
Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком.
Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.
Понятие дифференциального автомата
Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.
Назначение дифференциального автомата
Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.
Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.
Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов
Дифференциальный автомат
Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.
Устройство дифференциального автомата
Основными рабочими элементами конструкции дифавтомата являются:
- дифференциальный трансформатор;
- электромагнитный расцепитель;
- тепловой расцепитель.
Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.
В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.
Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.
Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах.
Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.
Монтаж
Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.
Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям
Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.
Производители дифференциальных автоматов
Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.
Пошаговая инструкция по установке дифавтомата
Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.
К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы
Последовательность действий при этом следующая:
- Проверить целостность АВДТ и работоспособность его тумблеров.
- Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
- Отключить напряжение в квартире и проверить его отсутствие индикатором.
- Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
- К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
- Подать напряжение на АВДТ и проверить работоспособность прибора.
Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».
При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.
В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств
В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.
Селективный и неселективный метод срабатывания устройства
Для того, чтобы реализовать селективное подключение дифавтоматов, необходимо использовать селективный дифавтомат, то есть помеченный буковой S. В противном случае схема будет неселективной, даже если будут подобраны определенным образом технические характеристики дифавтоматов, входящих в эту систему.
Селективная система подключения — это один селективный дифавтомат для площадки (лестничной клетки) и три дифавтомата в квартирах. В случае, если случится авария в одной из квартир и сработает соответствующий дифавтомат, благодаря тому, что для площадки выбран селективный прибор, на самой площадке дифавтомат не сработает, соответственно — будет отключена только одна аварийная квартира, а остальные будут спокойно продолжать потреблять электроэнергию без какого-либо риска аварии или выгорания проводки и т.д.
Спутниковое ТВ — прекрасная альтернатива эфирным телеканалам и кабельному телевидению, особенно в загородных домах и дачах, где слабый сигнал для приёма с аналоговой антенны и отсутствуют кабельные операторы.
Поэтому домашнему мастеру-любителю будет полезно знать, как настроить спутниковую антенну самостоятельно. придерживаясь простого порядка действий.
Практически в каждом доме есть в наличии микроволновая печь
Для правильного использования такого вида бытовой электроники, очень важно разобраться в принципе работы и устройстве СВЧ-печи, а также научиться делать её текущий ремонт
Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир. Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры.
Таким образом, очевидно: в любом виде схема с дифавтоматом – это надежная защита от пробоев, которая может обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий. В зависимости от сложности электросистемы, количества нагрузочных элементов, помещения, где она будет работать, необходимо выбрать наиболее целесообразный способ подключения дифавтоматов.
Куда устанавливать?
Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.
Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.
Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция
Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение).
Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.
Шаг 1: сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.
Так будут располагаться устройства в щитке
В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.
Шаг 2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.
Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям
Шаг 3: теперь для всех УЗО следует объединить питание, установив гребенку.
Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.
Таким образом будут выглядеть соединения
Шаг 4: далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.
Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.
Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО (при правильном подключении оно должно отключиться)
Шаг 5: теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке.
Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).
Устанавливаем гребенку на автоматы и переносим рейки в щиток
Шаг 6: далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.
В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.
По такому же принципу необходимо запитать устройства кабелями фазы
Шаг 7: поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.
Так будет выглядеть щиток в собранном виде
Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.
Техника безопасности при работе с УЗО и автоматом
Принципы установки автоматического выключателя дифференциального тока с наличием заземления
Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое, мы уже разобрались в другой статье.
А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.
При установке дифавтомата в схему с заземлением существует 2 варианта:
- вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
- дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.
На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.
Схема 1:
Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой. Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.
У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.
Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.
Схема 2:
Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы. Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций. Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.д.
Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу. Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.
Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.
Принцип работы
Внутри трехфазного дифавтомата расположен трансформатор, катушки которого намотаны на тороидальный сердечник. При намотке катушек используются четыре отрезка провода – 3 фазы и ноль.
При подключении нагрузки в трансформаторе возникают магнитные потоки от фазных и нулевого проводов. При отсутствии утечки суммарный ток в фазных проводниках равен току в нулевом проводнике, но противоположен по значению.
В результате суммарный магнитный поток трансформатора равен нулю. В случае возникновения в цепи хотя бы в одном из проводов тока утечки, появляется магнитный поток и, воздействуя на обмотку электромагнитного реле, вызывает его срабатывание. В результате трехфазный дифавтомат отключается.
Тепловой расцепитель содержит в конструкции биметаллическую пластину, которая нагревается при возникновении тока заданной величины и, изменяя геометрию, воздействует на механизм.
Электромагнитный расцепитель состоит из соленоидной катушки, сердечник которой втягивается в корпус при повышении значения силы тока в любом из фазных проводов, и в определенный момент происходит срабатывание механизма.
Маркировка дифавтоматов
На лицевую панель нанесена схема дифавтомата и другая информация.
Обозначения на лицевой панели дифавтоматов и УЗО
Время реагирования устройства очень важно. Для человека это время должно быть меньше времени начала фибрилляции сердца при поражении током
Время отключения дифавтомата по току утечки
Как видим, в селективном дифавтомате время реагирования больше, чем в обыкновенном.
Это правильно, время реакции и ток утечки должны быть больше, это делается для того, чтобы сначала срабатывали дифавтоматы, непосредственно защищающие конкретную подсеть или конкретное устройство.
Времена отключения и пороговые токи утечки
Еще дифавтоматы различаются по токам, в которых предназначены работать.
Типы дифавтоматов по форме рабочего тока
Ток типа АС — обычный переменный ток, который используется в бытовой сети. Тип А — срезанный ток, как это делается в некоторых схемах управления для снижения мощности. Тип В — токи разной непредсказуемой формы. Типы А и В ставят в сетях промышленных предприятий с различными характерами потребляющих устройств возникающих при этом токов.
Порядок установки дифавтомата
Электромонтажники из специализированных компаний во время работы используют специальный инструмент. Он позволяет выполнять процесс максимально быстро. Тем более этому способствуют опыт мастеров. Специалисты выполняют работы всегда последовательно:
- Проверяют работоспособность тумблеров и отсутствие дефектов на корпусе защитного устройства.
- Монтируют АВДТ в шкафу на din-рейке из металла.
- Отключают напряжение в доме и проверяют его отсутствие с помощью специального индикатора.
- Подсоединяют зачищенные жилы к верхним клеммам АВДТ. При этом учитывают маркировку на корпусе дифавтомата. Обычно синюю жилу соединяют с нулем, а коричневый или желтый провод – с землей. Оставшийся цвет является фазой. Ее подсоединяют к соответствующему разъему защитного устройства.
- Подключают к нижним клеммам дифавтомата проводку дома или жилы от других автоматов.
- Проверяют работоспособность АВДТ после подачи напряжения.
Собранный щиток с дифференциальным автоматомИсточник uk-parkovaya.ru
Алгоритм подключения
Пошаговый процесс подключения защитных автоматов в квартирном распределительном щитке:
- Визуальный осмотр корпуса прибора на предмет дефектов.
- Обесточивание квартирного распредщитка посредством нажатия рубильника вниз.
- Проверка отсутствия напряжения всех контактов индикаторной отверткой.
- Фиксация автомата на монтажной рейке защелкой сзади корпуса.
- Снятие изоляционного покрытия проводников бокорезами.
- Оппрессовка открытых концов гильзами.
- Подсоединение фазы и нейтрали – от провода питания на верхние зажимы и от выбранной сети на нижние зажимы.
По окончании работ понадобится включить напряжение и протестировать автомат.
Способы подключения УЗО без заземления
УЗО не комплектуется автоматикой, которая бы защищала выключатель от сетевых перегрузок. В связи с этим в цепь нужно включать еще и автоматы, реагирующие на отключение при перегрузке.
Мощность дифференциального выключателя рекомендуется подбирать чуть меньше мощности автомата, вмонтированного с ним в одну цепь. Подход позволяет избежать перегорания устройства защитного отключения, так как при перегруженной электроцепи автомат включается не сразу, а через определенное время. Если бы мощность УЗО соответствовала автомату, дифференциальный выключатель неизбежно бы сгорел.
Существует два варианта подключения:
- Установка единого для всего здания устройства защитного отключения. В результате под защиту попадают все электрические приборы в доме. Недостаток способа в сложности определения причины неисправности. Придется поочередно проверять все электроприборы в доме. Еще одна проблема — отключение всей электрической цепи несмотря на то, что утечка произошла лишь на одном участке. Обесточивание всего дома приводит к потерям компьютерных данных, поломкам кондиционеров и другой бытовой техники.
- Установка выделенного устройства (но меньшей мощности) для каждой из потенциально небезопасных линий (ванная комната, кухня, гараж, подвальное помещение). В этом случае в щитке нужно изыскать гораздо больше свободного пространства. К тому же покупка нескольких устройств потянет за собой повышенные финансовые затраты. Увеличивается надежность защиты, а причину отключения будет найти значительно проще (понадобится осмотреть 1 – 2 розетки, а не все имеющиеся в доме).
Схемы подключения УЗО и дифференциальных автоматов
К числу защитных устройств в бытовой электропроводке относятся устройства защитного отключения (УЗО) и дифференциальные автоматы (дифавтоматы). Производители выпускают их с различными типами исполнения для использования в однофазных и трехфазных схемах электроснабжения. Все эти устройства имеют общий алгоритм работы.
Принципы работы
Основное отличие УЗО от дифференциального автомата состоит в отсутствии у выключателя реакции на избыточные токовые нагрузки. Поэтому схема подключения однофазного или трехфазного УЗО от схемы подключения дифференциального автомата отличается только отсутствием этой функции. Для защиты от коротких замыканий и недопустимых нагрузок в нем требуется дополнительная защита по току.
Общим элементом этих защит является схема, основанная на сравнении векторов тока, входящего и выходящего из устройства, которая при отклонении от установленных предельных значений отключает электрооборудование.
Элементная база, на которой работает эта схема, может быть разной, например, на основе электромагнитных реле или полупроводниковых элементов. Чтобы понять, как правильно подключить УЗО и дифференциальный выключатель к электрической сети, рассмотрим первый вариант конструкции упрощенной однофазной сети. Внутренние элементы статических устройств работают по тому же алгоритму. Поэтому их подключение полностью аналогично.
Нормальный режим питания
При включении УЗО под нагрузкой, по его токопроводам, установленным внутри тороидального магнитопровода, протекает ток нагрузки. Если качество изоляции в цепи хорошее, то токов утечки через нее не будет. Ток I1, поступающий через фазный токоподвод L1, будет соответствовать величине тока I2, выходящего из магнитопровода, и одновременно направлен в обратном направлении.
В этом случае магнитные потоки ФL и ФN, образованные из фазных токов и нуля, также будут равны по величине и противоположны по направлению. При прохождении через магнитопровод магнитные потоки в нем складываются, взаимно уничтожая друг друга. Суммарный магнитный поток магнитопровода Фс равен нулю.
Описанный вариант рассматривает работу идеального устройства, существующего только в теории. На практике всегда возникает какой-то дисбаланс в соотношениях F1 и F2, но он очень мал и не влияет на работу схемы.
Режим тока утечки
В случае пробоя изоляции часть фазного потенциала начнет стекать на землю, образуя ток утечки Iвых. На столько же уменьшится значение тока в нейтральном проводнике I2. Он будет формировать меньший магнитный поток ФN. При сложении магнитных потоков внутри магнитопровода произойдет превышение потока Ф1 над Ф2. Суммарный поток Fs сразу увеличится и наведет намотанный на него виток ЭДС.
Под его действием в замкнутом контуре катушки появится ток ΔI, пропорциональный току утечки. Если пользователь превысит установленное пользователем значение, сработает электромагнит, расцепив защелку встроенного в устройство расцепителя, который сработает и сбросит напряжение со всей защищаемой зоны.
Power Off Mode
Как видите, вся защита от выключения работает автоматически. Но чтобы снова включить УЗО в работу, необходимо выполнить следующие действия:
1. анализ состояния электрической цепи для определения причины отключения;
2. устранить выявленную неисправность;
3. Только после этого использовать рычаг ручного переключения на автомате УЗО или дифавтомате.
Возникновение повторного срабатывания УЗО необходимо рассматривать как следствие плохой изоляции электрооборудования и принимать немедленные меры по ее восстановлению. Загрубление настроек защиты, а также ее блокировка недопустимы.
При первоначальной установке УЗО или дифференциального автомата в схему подключения достаточно правильно подключить входные и выходные провода фазы и нуля к их клеммам. Они четко обозначены на всех зданиях.

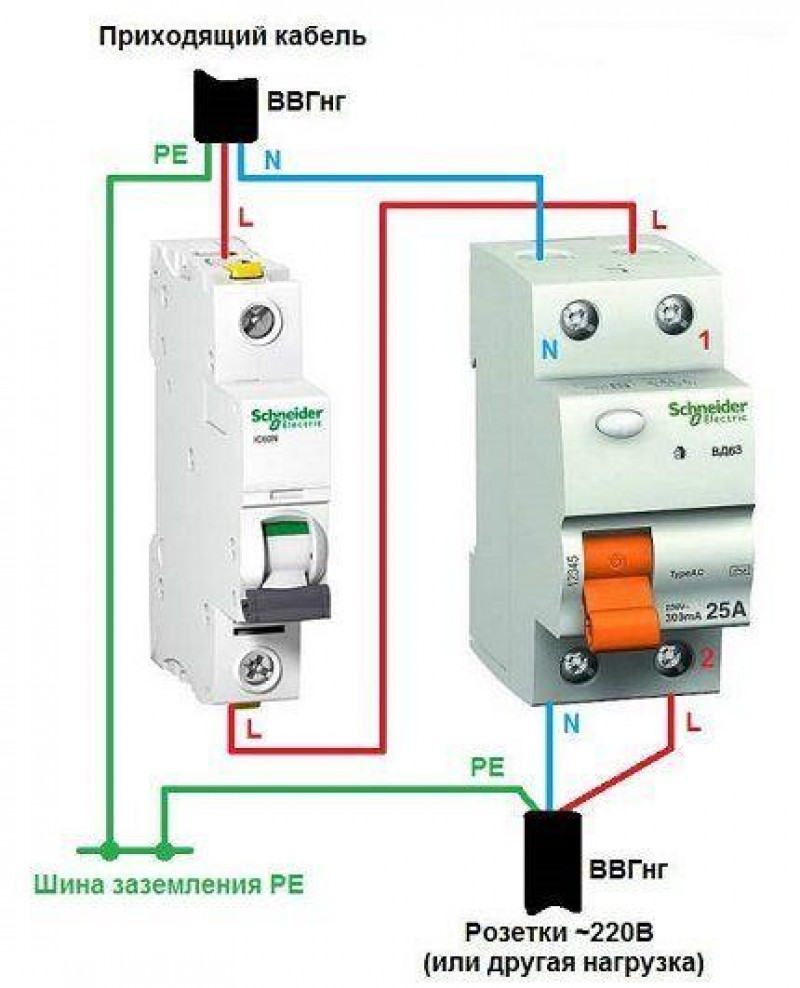

Схема подключения однофазного УЗО к двухпроводной сети
Для обозначения входных клемм фазы и нуля выполняются надписи «1» и «N», а выходных — «2» и «Н». Для устройств, использующих электронную базу, важно правильно подключить нейтраль, ведь с ее полярностью нельзя ошибиться. В противном случае высока вероятность повреждения составных частей электронной схемы.
В конструкции устройства предусмотрена возможность периодической проверки в процессе эксплуатации для определения исправности. С этой целью устанавливается кнопка «Т», при включении которой через токоограничивающий резистор и замкнутый контакт создается цепь протекания части тока, влияющая на возникновение дисбаланса магнитных флюс, обеспечивающий защитное отключение. Если на УЗО, находящемся под напряжением, нажата тестовая кнопка Т, а отключения не произошло, то это однозначно свидетельствует о неисправности устройства.
При ручном включении УЗО в этой цепи замыкаются сразу 3 контакта:
1. фазный провод;
2. нулевой токопровод;
3. Схема проверки электронной схемы.
При возникновении токов утечки при срабатывании защиты эти самые три контакта автоматически разрывают свои цепи.
Схема подключения трехфазного УЗО в четырехпроводную сеть с общей нейтралью
Основой для установки трехфазных УЗО и дифлавтоматов является предыдущая схема. В нем тоже надо соблюдать полярность каждой фазы и нуля. Для этого подключите входные цепи к нечетным клеммам, а выходные цепи к четным.
Такое УЗО срабатывает при дисбалансе магнитного потока, создаваемого токами от всех четырех токопроводов.
Схема подключения трехфазного УЗО к трем однофазным сетям с общей нейтралью
Данная разработка позволяет одним устройством защищать сразу три однофазные электрические цепи.
Для этого достаточно выбрать место установки, позволяющее использовать шину для подключения к выходу защиты нейтрали для ее разделения на сети № 1, 2, 3.
Схема подключения трехфазного УЗО в трехпроводную сеть без нейтрали
В частном случае защиты электродвигателей, работающих от трех фаз без нейтрали, нулевые выводы на УЗО не задействованы.
Однако при таком подключении лучше использовать электромагнитные конструкции с механическими расцепителями. Статические модели для работы требуют подачи напряжения в блок питания. Его можно подключить между фазным и нулевым проводами.
Кроме того, отсутствие нулевого потенциала исключает функцию периодической проверки исправности устройства под напряжением, что не очень удобно. Поэтому такое соединение требует модификации внутренней структуры.
Схема подключения трехфазного УЗО к однофазной сети
Способ не очень рациональный, но к нему прибегают при последовательном монтаже однофазной сети в начале с последующим добавлением еще двух электрических цепей общей защиты, которые будут созданы через определенное время.
При этом важно, чтобы фаза была подключена строго к токоподводу, по которому УЗО проверяется в рабочем состоянии. Для этого при включении силовых контактов и нажатии кнопки проверки «прозванивается» сопротивление между вводом каждой фазы и нулем.
Это необходимо сделать на демонтированном УЗО без напряжения. На двух выводах сопротивление будет соответствовать бесконечности из-за разорванных контактов, а на одном будет показывать значение сопротивления токоограничивающего резистора. Этот терминал должен быть подключен.
Отличия схем подключения УЗО от дифференциальных автоматов
В самом начале статьи было отмечено, что УЗО не имеет встроенной защиты от токов перегрузки и короткого замыкания, которые могут возникнуть в любой момент и сгореть Устройство. Он должен быть защищен. Поэтому перед каждым УЗО необходимо монтировать автоматический выключатель с уставкой, обеспечивающей работоспособность и безопасность УЗО.
Помимо защиты УЗО от токов перегрузки, он также защищает от трех видов короткого замыкания, которые могут возникнуть в цепи с пробоями изоляции между:
1. выходной фазный провод прибора 3 с входным нулевым проводом 2;
2. выходной нулевой провод 4 с входным фазным проводом 1;
3. между выводными проводами 3 и 4.
Если в первых двух случаях ток короткого замыкания проходит только по одному токопроводу, расположенному внутри УЗО, то в третьем случае обе линии нагружены. Этот тип цепи является наиболее опасным.
Дифференциальные автоматы не нуждаются в такой защите, она у них встроенная. Поэтому стоимость этих устройств выше. Схема подключения дифференциальной машины не требует дополнительной установки автоматического выключателя.
Надежная и долговременная работа УЗО и дифференциального автомата обеспечивается правильным подключением с учетом конкретных условий рабочей цепи, точной установкой уставок на работу, обеспечением защитных функций.
Испытания, обзоры и сравнение – октябрь 2022 г.
Откройте для себя наш выбор лучших дифференциальных автоматических выключателей за октябрь 2022 г., включая 10 лучших продаж в октябре 2022 г. на Amazon!
Товар не найден.
Когда мы говорим об электрической защите, на ум естественным образом приходят два элемента: разделительный автоматический выключатель и дифференциальный выключатель. Но бывает и так, что мы говорим о дифференциальном автоматическом выключателе («дифференциальный автоматический выключатель» или «электрический дифференциальный») и этот термин часто используют неправильно.
Поэтому я решил предоставить вам всю информацию, которая позволит вам:
Понять, что такое дифференциальный автоматический выключатель в электричестве.
Зачем и когда использовать его в электрощите.
Как выбрать.
Как подключить и закрепить электрический дифференциальный автоматический выключатель.
Что такое дифференциальный автоматический выключатель:
Напоминание о защите электроустановки:
Прежде чем перейти непосредственно к автомату защиты от утечки на землю, напомню два понятия защиты, которые являются основополагающими в электроустановке:
Защита имущества (устройства, подключенные к электрическим розеткам).
Защита физических лиц.
Защита имущества:
Обеспечивается магнитно-тепловым автоматическим выключателем (мы также говорим о разделительном автоматическом выключателе, держателе предохранителя, автоматическом выключателе, а также «электрическом проводе»).
Как бы оно ни называлось, это оборудование предназначено для защиты материальных ценностей в доме. Это включает в себя освещение, элементы, подключенные к розеткам, бытовую технику (духовка, плита, стиральная машина…).
Таким образом, автоматический выключатель контролирует два явления, а именно короткое замыкание и перегрузку по току.
Защита людей:
Это самая важная защита на уровне GLVS (что означает Общий распределительный щит низкого напряжения).
Защищает людей от риска утечки электрического тока (который может нанести значительный ущерб при прохождении через тело человека). Я объясняю эту информацию в своем руководстве «Электричество: понимание перед тем, как начать».
Эта защита обеспечивается дифференциальным выключателем (также называемым Inter Diff или ID), который измеряет постоянную разницу токов между фазой и нейтралью.
Дифференциальный выключатель, подключенный к цепи заземления, необходим для обеспечения безопасности людей в отношении электричества.
Роль и определение дифференциального автоматического выключателя:
Таким образом, дифференциальный автоматический выключатель сочетает в себе две функции защиты материальных ценностей и защиты физических лиц.
Выполняет роль дифференциального выключателя в сочетании с дифференциальным выключателем:
Дифференциальный выключатель = Дифференциальный выключатель + Дифференциальный выключатель
Вы поняли, что:
Магнитотермическая система защитит от перегрузок и коротких замыканий (защита имущества).
Дифференциальная система от утечки тока (защита людей).
Разница между электрическим дифференциальным выключателем и дифференциальным выключателем:
Как я объяснял выше, разница между дифференциальным выключателем и дифференциальным выключателем заключается в том, что последний имеет дополнительную функцию.
Почему я хочу подчеркнуть эту разницу?
Будьте осторожны с использованием технических терминов:
Поскольку во многих случаях и во многих видеороликах термин «автоматический выключатель утечки на землю» используется неправильно.
Возьмем, к примеру, видео Leroy Merlin под названием «Как установить электрический щит» (видно здесь):
В начале объяснения, в аппаратной части, говорится, и я цитирую: «дифференциальный автоматический выключатель на 30 мА в каждом ряду». ” – ровно через 40 секунд:
Использование термина «дифференциальный автоматический выключатель 30 мА» неуместно.
Дифференциальный выключатель, который необходимо установить перед секционными автоматическими выключателями в начале ряда электрощитов.
Значительная разница в цене:
Это одно из очевидных различий между «междифференциальным» и дифференциальным автоматическим выключателем: цена.
Возьмем два артикула Legrand:
Автомат защиты от утечки на землю 30 мА 32 А переменного тока, каталожный номер 4 107 08 (здесь, в онлайн-каталоге Legrand), представлен по каталожной цене 248,4 евро, включая НДС.
Дифференциальный выключатель 40A 30mA типа AC, каталожный номер 4 116 11, соединенный с разделительным автоматическим выключателем 32A для выполнения той же функции, по каталожной цене 135,12 евро, включая НДС.
Автоматический выключатель защиты от замыканий на землю на 30 мА стоит примерно в 1,5–2 раза дороже, чем эквивалентный автоматический выключатель защиты от замыканий на землю + дифференциальный автоматический выключатель.
Это еще один критерий, который отличает эти два элемента электрической коробки!
Зачем использовать его вместо дифференциального выключателя:
Если цена такая высокая, зачем использовать электрический дифференциальный выключатель?
В основном используется в коммерческом секторе:
GFCI редко используются в бытовых электроустановках, а скорее в коммерческом и промышленном секторах.
Вот причина:
В офисах схемы группируются по логике, похожей на ту, что вы знаете для своего дома.
Но у домашнего работника есть дополнительное ограничение: производительность.
Неисправная электрическая цепь не должна нарушать работу электроустановки полностью или частично.
Как это возможно?
Возьмем пример.
Неисправность промышленного электрошкафа:
Заводской электрошкаф состоит из нескольких рядов.
Представьте, что в одном из этих рядов есть дифференциальный выключатель в начале линии. Этот идентификатор защищает цепи розеток административной части завода (офисы с компьютерами) и цепи машин производственной части.
Если на одной из машин произойдет нарушение изоляции (утечка тока на землю), сработает дифференциальный выключатель в начале линии. Это тогда лишит весь ряд электропитания.
Следовательно, административная часть будет лишена питания из-за отказа одной машины.
Для преодоления этого типа сбоя питания на многих объектах критически важные электрические цепи защищены независимыми дифференциальными автоматическими выключателями.
Таким образом, если цепь сработает из-за проблемы, не будет потерь в работе всего объекта. Будет отключена только неисправная электрическая цепь.
На следующем рисунке мы видим, что каждая из цепей индивидуально защищена дифференциальными автоматическими выключателями.
Если какой-либо элемент неисправен (например, компьютер), то будет затронута только его цепь, а не комплект силовых кабелей.
На следующем рисунке все электрические цепи независимы друг от друга и защищены электрическими дифференциальными автоматическими выключателями.
Это электрическое соединение всегда выполняется для обеспечения непрерывности работы установки. Здесь мы говорим об электрических схемах для подключения компьютеров.
Для упрощения электропроводки:
Использование дифференциального автоматического выключателя также может упростить электропроводку.
На самом деле, при установке прибора, требующего добавления автоматического выключателя в электрощит (например, тепловой насос, кондиционер, специализированная электрическая розетка и т. д.), необходимо работать со всем рядом электрическая панель.
Во многих случаях электрический выключатель в этом ряду отключался на конце последнего разделительного выключателя. Это означает, что старый переключатель (выключатели) необходимо снять и установить новый электрический выключатель для нового автоматического выключателя.
Дополнительная проблема заключается в том, что вам нужно найти горизонтальный электрический выключатель, совместимый с брендом.
И это может быть проблематично, когда электрик, изготовивший электрокоробку, использовал малоизвестную марку электрооборудования.
В этом случае использование дифференциального автоматического выключателя может упростить электрическую проводку:
Автоматический выключатель утечки на землю подключается к клеммной колодке источника питания электрической коробки (как описано в следующей главе). Следовательно, в рассматриваемой строке нет никаких изменений.
Как выбрать: типоразмер, тип, дифференциальный порог, марка:
Номинал дифференциального автоматического выключателя:
Типоразмер дифференциального автоматического выключателя выбирается в соответствии с поставляемой электрической цепью:
10А или 16А для цепи освещения.
16А или 20А для электрической цепи штепсельной вилки.
20А для выделенной цепи с максимальной мощностью 4600Вт.
32A для выделенной цепи с максимальной мощностью 7360 Вт.
40А для выделенной цепи с максимальной мощностью 9200 Вт.
Принцип тот же, что и при расчете размера электрощита, где разделительные автоматические выключатели выбираются в соответствии с поставляемой цепью.
Тип электрического дифференциального автоматического выключателя (A, AC, HI):
Тип дифференциального автоматического выключателя такой же, как и тип дифференциального выключателя:
Тип AC: Он используется для защиты общих электрических цепей, таких как освещение, бытовые электророзетки, некоторые специализированные электророзетки (кроме защищенных по типу А).
Тип A: Используется для защиты специализированных цепей. Это бытовая техника с электроникой на борту (стиральная машина, варочная панель), вырабатывающая компоненты, возмущающие междифференциалы переменного тока.
Тип HI/HPI/SI: Применяется для устройств, чувствительных к несвоевременному отключению электроэнергии: морозильная камера, сигнализация, компьютер.
Порог дифференциальной защиты: 30 мА или 300 мА?
Дифференциальный порог — это порог тока, выше которого сработает дифференциальный автоматический выключатель. На практике этот порог является максимальным порогом, автоматический выключатель утечки на землю сработает первым.
В жилых помещениях этот порог равен 30 мА (обязательство по стандарту NFC 15-100).
В промышленном и коммерческом секторах, в определенных случаях, этот дифференциальный порог увеличивается до 300 мА.
Моноблок или с адаптируемым дифференциальным блоком:
Существует два типа автоматических выключателей утечки на землю: моноблоки и адаптируемые блоки.
Обе модели являются модульными, т.е. они монтируются на DIN-рейки электрошкафа.
Выключатель электрический дифференциальный неразъемный:
Модель моноблочного автоматического выключателя утечки на землю аналогична дифференциальному выключателю (за исключением того, что он выполняет дополнительную функцию).
Как правило, в зависимости от размера в электрическом шкафу занимает место от 2 до 4 модулей.
Адаптируемый дифференциальный блок:
Этот тип оборудования существует для того, чтобы сделать возможным преобразование простого существующего автоматического выключателя в дифференциальный автоматический выключатель. Он также зарезервирован для автоматических выключателей довольно больших размеров или трехфазных (3 фазы) или четырехполюсных (3 фазы + нейтраль) дифференциальных автоматических выключателей.
На самом деле, если в ОБТ уже есть защита электрической цепи и вы хотите переключить эту цепь на независимую дифференциальную защиту, то можно использовать дифференциальную систему, которую можно адаптировать к цепи.
Этот блок состоит из нижнего ряда зубьев, к которым подсоединяется существующий автоматический выключатель. Этот ряд соединен с блоком дифференциала.
Пусковое электрическое соединение выполнено ниже этого блока дифференциала. Чаще всего подключается напрямую к четырехполюсному распределителю.
Использование такого устройства с существующим автоматическим выключателем требует проверки совместимости между адаптируемым дифференциальным блоком и автоматическим выключателем, уже установленным в распределительной коробке.
Марка:
Что касается марок, я привык работать с Legrand, Schneider Electric и Hager, которые я представляю здесь.
Но я также использую оборудование марки Gewiss, которое в своем дифференциальном ряду предлагает автоматические выключатели уменьшенной ширины (в модуле).
Так как промышленные электрические шкафы очень часто хорошо заряжены, такая экономия места не является незначительной.
Подключение дифференциального автоматического выключателя:
Моноблочный дифференциальный автоматический выключатель:
Ранее я обсуждал, как подключить дифференциальный автоматический выключатель в распределительной коробке, давайте рассмотрим подробнее:
Как его подключить:
«Единый УЗО «кусок» подключается как разделительный выключатель.
Электропитание идет сверху, а выход на электрическую цепь снизу.
Или подключить к электрощиту?
Автоматический выключатель утечки тока на землю не расположен в начале линии, в отличие от «промежуточного дифференциала», который расположен перед всеми защищаемыми им автоматическими выключателями цепей/разделов.
Как правило, в конце ряда (после выносных выключателей, таймеров или переключателя «день/ночь») он напрямую подключается к клеммам питания.
Адаптивный дифференциальный блок:
Подключение адаптивного блока выполняется с дополнительным шагом:
Автоматический выключатель соединяется с дифференциальным блоком, образуя дифференциальный автоматический выключатель (это дополнительный этап).
Электропитание поступает от клемм источника питания к верхней части автоматического выключателя.
Электрическая сборка начинается с нижней части блока дифференциала.
Какое оборудование следует использовать для подключения дифференциального автоматического выключателя?
Еще раз, так же, как дифференциальные выключатели и соединения в электрощите, необходимо использовать:
Электрический провод H07VK в правильном сечении провода.
Этот гибкий кабель облегчает циркуляцию электрических проводов внутри GLVS.
Заглушки с изолирующими фланцами. Эти изолированные электрические соединители обеспечивают защищенное и надежное электрическое соединение с течением времени (при условии, что они установлены с помощью обжимного инструмента).
Пример электрической схемы с дифференциальным автоматическим выключателем:
Вот пример подключения автоматического выключателя утечки на землю 30 мА в одном ряду внутри распределительной коробки:
Клеммы питания фаза/нейтраль подключаются перед междифференциальным на одном стороне (слева) и перед автоматическим выключателем утечки на землю с другой стороны (справа).
В этом типе электроустановки при возникновении неисправности в цепи, защищенной автоматическим выключателем утечки на землю, срабатывает только последний.
Все раздельные автоматические выключатели, защищенные дифференциальным выключателем переменного тока 40A 30mA в верхней части ряда электрощита, продолжат получать питание.
Их не побеспокоит неисправность, возникшая на линии электропередачи, защищенной автоматическим выключателем утечки на землю 30 мА.
Можно ли каскадировать дифференциальный автоматический выключатель под дифференциальным выключателем на 30 мА?
В этом нет смысла.
В случае неисправности в цепи, питаемой автоматическим выключателем утечки на землю, выключатель утечки на землю может сработать раньше.
Следовательно, преимущества использования дифференциального автоматического выключателя будут потеряны.
Существуют ли другие автоматические выключатели D-образной формы для использования с двигателями кондиционеров?
Дифференциальный автоматический выключатель с D-образной характеристикой действительно существует. Это позволяет временно принять перегрузку, соответствующую запуску двигателя кондиционера.
Каково направление подключения реле утечки на землю?
Если иное не указано в инструкциях изготовителя, соединение может быть выполнено независимо сверху или снизу модульного компонента.
Где купить выключатели утечки на землю?
Это достаточно специфический материал, который достаточно легко найти среди специалистов онлайн-сектора.
Вот несколько ссылок, отсортированных по брендам на Domomat:
Schneider Electric Автоматические выключатели утечки на землю 30 мА.
Легран ссылки.
Компоненты марки Hager для четырехполюсной модели.
Но вы также можете найти «автоматические выключатели» в магазинах DIY. Например, вы можете найти все артикулы автоматических выключателей утечки на землю 30 мА, доступных здесь, в Castorama (которые вы можете заказать онлайн и получить в магазине).
Также советую заглянуть сюда к интернет-продавцу Домомат, который специализируется на продаже электрооборудования.
Наша подборка лучших рекламных акций на дифференциальный автоматический выключатель в октябре 2022 года на Amazon.com
Товаров не найдено.
