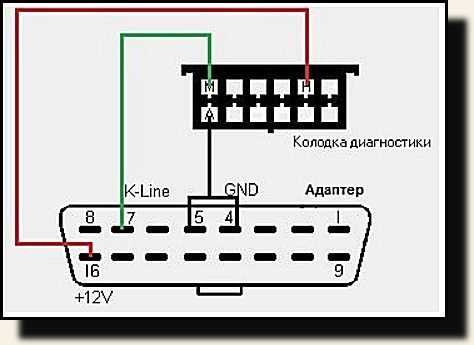

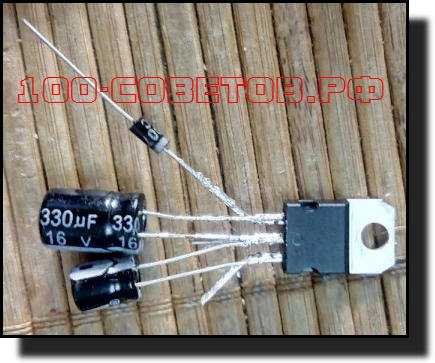

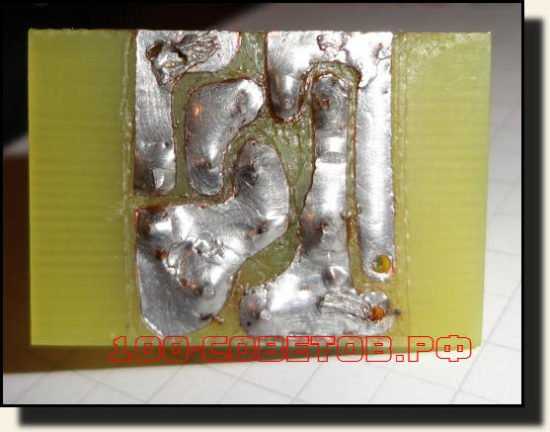

На микроконтроллере – Схема-авто – поделки для авто своими руками

Простой тахометр на микроконтроллере ATmega8На микроконтроллере

14.7k.

Тахометр применяется в автомобилях для измерения частоты вращения всяких деталей которые способны вращаться. Есть много вариантов таких устройств, я предложу

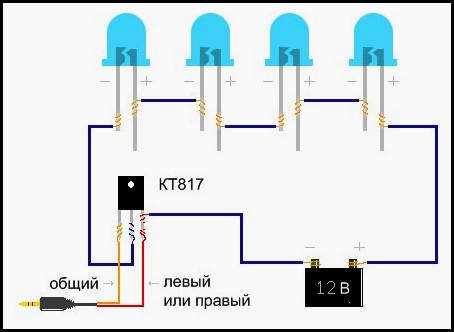

Цветомузыка на микроконтроллере Attiny45 в автоНа микроконтроллере

10.7k.

Эта цветомузыка, имея малый размер и питание 12В, как вариант может использоваться в авто при каких-либо мероприятиях. Первоисточник этой схемы Радио №5, 2013г А.

Контроллер обогрева зеркал и заднего стеклаНа микроконтроллере

10.1k.

Позволяет управлять одной кнопкой раздельно обогревом заднего стекла и зеркал, плюс настраиваемый таймер отключения до полутора часов для каждого канала.

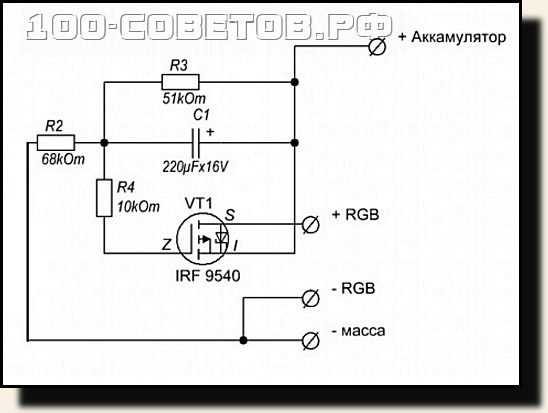

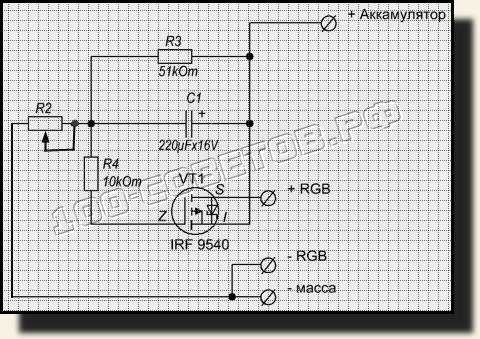

Диммер для плафона автомобиляНа микроконтроллере

9k.

Почти во всех автомобилях есть управление салонным светом, которое осуществляется с помощью бортового компьютера или отдельной бортовой системой.

GSM сигнализация с оповещением на мобильникНа микроконтроллере

14.4k.

Представляю очень популярную схему автомобильной сигнализации на базе микроконтроллера ATmega8.  Такая сигнализация дает оповещение на мобильник админа

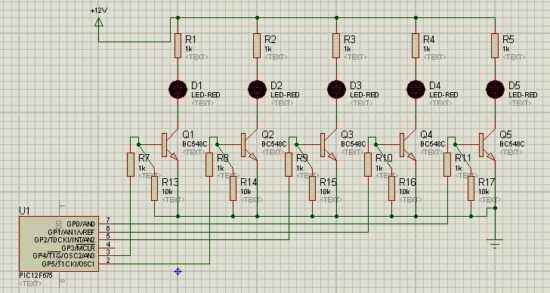

Моргающий стопак на микроконтроллереНа микроконтроллере

6.7k.

Сделал новую версию моргающего стопака. Отличается алгоритм работы и схема управления, размер и подключение такое же. Возможно регулировать частоту моргания

ДХО плюс стробоскопыНа микроконтроллере

6.6k.

Эта поделка позволяет стробоскопить светодиодными ДХО. Поделка имеет малый размер, управление всего одной кнопкой, широкие возможности настройки.

Делаем и подключаем доводчик к сигнализацииНа микроконтроллере

13k.

Количества автомобилей с автоматическим стеклоподъемниками постоянно растет, и даже если в машине нет такого, многие делают его своими руками.

Светодиоды включаются от скоростиНа микроконтроллере

6.5k.

Получился “побочный продукт”. Самоделки на микроконтроллерах: обзор интересных проектов своими руками

Как сделать полезные устройства на микроконтроллерах самостоятельно. Какие интересные проекты можно реализовать с помощью Arduino, ATmega и других популярных микроконтроллеров. Где найти схемы и инструкции для самостоятельной сборки устройств на микроконтроллерах.

Популярные микроконтроллеры для самоделок

Микроконтроллеры открывают широкие возможности для создания самых разнообразных самоделок и полезных устройств своими руками. Наиболее популярными микроконтроллерами для самостоятельного творчества являются:

  • Arduino — семейство плат на базе микроконтроллеров ATmega. Отличаются простотой освоения и огромным количеством готовых библиотек.
  • ATmega — 8-битные микроконтроллеры от Microchip (ранее Atmel). Широко распространены благодаря низкой цене и хорошей документации.
  • STM32 — 32-битные микроконтроллеры на базе ядра ARM Cortex-M. Обладают высокой производительностью.
  • ESP8266/ESP32 — недорогие микроконтроллеры со встроенным Wi-Fi модулем. Удобны для создания устройств «интернета вещей».

Интересные самоделки на микроконтроллерах

Рассмотрим несколько популярных проектов, которые можно реализовать самостоятельно с помощью микроконтроллеров:


Метеостанция

Домашняя метеостанция — один из самых популярных проектов на микроконтроллерах. Основные компоненты:

  • Датчик температуры и влажности (например, DHT11/DHT22)
  • Датчик атмосферного давления (BMP180/BMP280)
  • Дисплей для отображения данных
  • Микроконтроллер для сбора и обработки информации

Такая метеостанция позволит отслеживать погодные условия в доме и на улице. При желании можно добавить передачу данных по Wi-Fi для удаленного мониторинга.

Система «умный дом»

Микроконтроллер может стать основой простой системы «умного дома». Возможные функции:

  • Управление освещением по датчику движения
  • Контроль температуры и влажности
  • Открытие/закрытие штор по расписанию
  • Удаленное управление бытовыми приборами

Для реализации удобно использовать ESP8266/ESP32 с возможностью управления через смартфон.

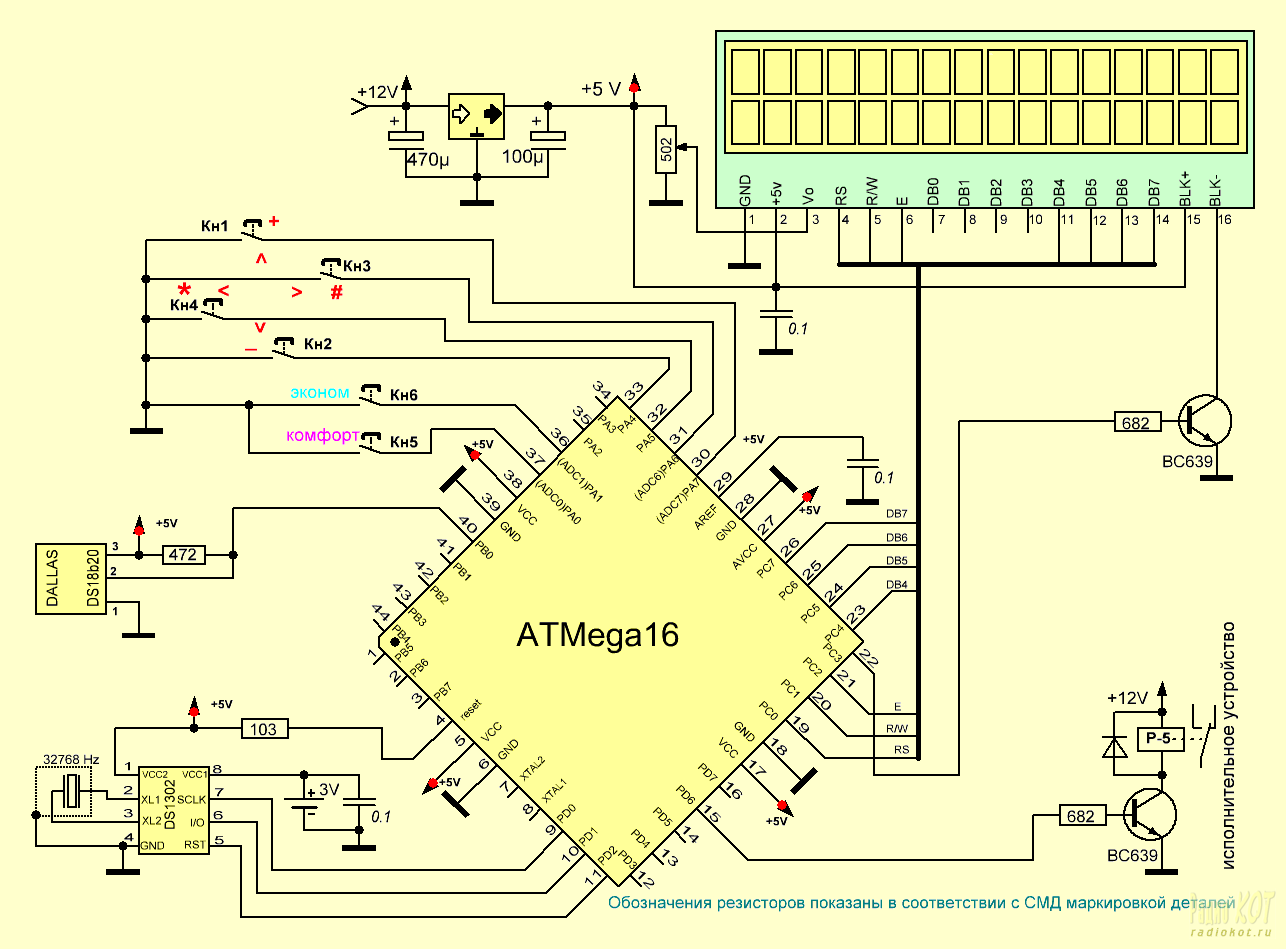

Электронные часы

Создание собственных оригинальных часов — отличный проект для новичков. Основные компоненты:

  • Микроконтроллер (например, Arduino Nano)
  • Модуль часов реального времени DS3231
  • Светодиодная матрица или ЖК-дисплей для отображения времени
  • Кнопки для настройки

Можно реализовать различные эффекты отображения времени, будильник и другие дополнительные функции.


Полезные ресурсы для самостоятельного творчества

Для тех, кто хочет заняться созданием самоделок на микроконтроллерах, будут полезны следующие ресурсы:

  • Arduino.cc — официальный сайт с документацией и примерами проектов
  • Instructables.com — огромная база пошаговых инструкций различных самоделок
  • Amperka.ru — магазин электронных компонентов с подробными уроками
  • Arduinopro.ru — русскоязычный портал с описаниями проектов на Arduino

Эти ресурсы помогут найти вдохновение, схемы и пошаговые инструкции для реализации собственных идей на базе микроконтроллеров.

Преимущества создания самоделок на микроконтроллерах

Самостоятельная разработка устройств на микроконтроллерах имеет ряд преимуществ:

  • Экономия средств по сравнению с покупкой готовых устройств
  • Возможность реализовать уникальный функционал под свои задачи
  • Получение новых знаний и навыков в электронике и программировании
  • Удовольствие от создания работающего устройства своими руками

При этом важно соблюдать технику безопасности при работе с электронными компонентами и придерживаться рекомендаций из проверенных источников.


С чего начать новичку

Для тех, кто только начинает знакомство с микроконтроллерами, можно рекомендовать следующие шаги:

  1. Приобрести базовый набор Arduino Starter Kit
  2. Изучить основы работы с платформой по онлайн-урокам
  3. Собрать несколько простых проектов по готовым инструкциям
  4. Придумать и реализовать собственную идею устройства

Постепенно накапливая опыт, можно переходить к более сложным проектам и осваивать другие платформы микроконтроллеров.

Заключение

Создание самоделок на микроконтроллерах — увлекательное хобби, позволяющее реализовать самые разнообразные идеи. Широкий выбор доступных компонентов и обилие готовых схем дают возможность воплотить в жизнь практически любой проект — от простых светодиодных эффектов до сложных систем автоматизации. Главное — не бояться экспериментировать и постепенно развивать свои навыки в электронике и программировании.


На микроконтроллере – Схема-авто – поделки для авто своими руками

Простой тахометр на микроконтроллере ATmega8На микроконтроллере

14.7k.

Тахометр применяется в автомобилях для измерения частоты вращения всяких деталей которые способны вращаться. Есть много вариантов таких устройств, я предложу

Цветомузыка на микроконтроллере Attiny45 в автоНа микроконтроллере

10.7k.

Эта цветомузыка, имея малый размер и питание 12В, как вариант может использоваться в авто при каких-либо мероприятиях. Первоисточник этой схемы Радио №5, 2013г А.

Контроллер обогрева зеркал и заднего стеклаНа микроконтроллере

10.1k.

Позволяет управлять одной кнопкой раздельно обогревом заднего стекла и зеркал, плюс настраиваемый таймер отключения до полутора часов для каждого канала.

Диммер для плафона автомобиляНа микроконтроллере

9k.

Почти во всех автомобилях есть управление салонным светом, которое осуществляется с помощью бортового компьютера или отдельной бортовой системой.

GSM сигнализация с оповещением на мобильникНа микроконтроллере

14.4k.

Представляю очень популярную схему автомобильной сигнализации на базе микроконтроллера ATmega8.  Такая сигнализация дает оповещение на мобильник админа

Моргающий стопак на микроконтроллереНа микроконтроллере

6.7k.

Сделал новую версию моргающего стопака. Отличается алгоритм работы и схема управления, размер и подключение такое же. Возможно регулировать частоту моргания

ДХО плюс стробоскопыНа микроконтроллере

6.6k.

Эта поделка позволяет стробоскопить светодиодными ДХО. Поделка имеет малый размер, управление всего одной кнопкой, широкие возможности настройки.

Делаем и подключаем доводчик к сигнализацииНа микроконтроллере

13k.

Количества автомобилей с автоматическим стеклоподъемниками постоянно растет, и даже если в машине нет такого, многие делают его своими руками.

Светодиоды включаются от скоростиНа микроконтроллере

6.5k.

Получился “побочный продукт”: нужно было оттестить режим работы датчика скорости для проекта отображения передач на матрице 5х7, для этого

Цифровой тахометр на AVR микроконтроллере (ATtiny2313)На микроконтроллере

25.7k.

Тахометр измеряет частоту вращения деталей, механизмов и других агрегатах автомобиля. Тахометр состоит из 2-х основных частей – из датчика, который

Простой цифровой спидометр на микроконтроллере ATmega8На микроконтроллере

13.9k.

Спидометр это измерительное устройства, для определения скорости автомобиля. По способу измерения, есть несколько видов спидометра центробежные, хронометрические

Плавный розжиг приборки на микроконтроллереНа микроконтроллере

7.2k.

Эта версия немного отличается схемой: добавлена вторая кнопка настройки и убран потенциометр скорости розжига. Возможности: Два отдельных независимых канала.

Вежливая подсветка на микроконтроллере ATtiny13На микроконтроллере

9k.

Наверное многие видели, как включается и выключается салонный свет в иномарках… Плавно, красиво… Теперь и мы такое можем сделать!

Делаем стробоскопы из ДХО на светодиодахНа микроконтроллере

4k.

Эта поделка позволяет стробоскопить светодиодными ДХО. Поделка имеет малый размер, управление всего одной кнопкой, широкие возможности настройки.

Реле выключения салонного света при открытых дверях.На микроконтроллере

2.9k.

Порой приходится ковыряться или сидеть в машине с открытой дверью. Что он попусту не горел, изготовлено реле — полная замена штатному, простому 5-ти контактному

xn—-7sbbil6bsrpx.xn--p1ai

Очень маленькое, но очень полезное устройство.

РадиоКот >Схемы >Цифровые устройства >Игрушки >

Очень маленькое, но очень полезное устройство.

Здравствуй, дорогой Кот! Позволь поздравить тебя с Днём рождения и от всей души пожелать рабочего вдохновения, творческих успехов ну и чтоб, как говорится, «всё Коту было Масленица»! А также преподнести тебе очень маленький скромный подарочек. Ой, а где же он? В кармане затерялся? Мяу-миу-рауж… О! Вот же он, «МИРАЖ»!!!



Надеюсь, он тебе понравится и станет твоим верным спутником.

Каждый день мы куда-то торопимся, не успеваем, опаздываем. К сегодняшнему дню человечество изобрело массу всевозможных хронометров. От примитивных песочных и солнечных часов, до сложнейших, основанных на процессах квантовых переходов элементарных частиц, сверхточных атомных. Человечество даже научилось «из времени делать деньги», но, к сожалению, так и не освоило обратный процесс. Одним словом время – это то, чего нам всегда критически не хватает. И особенно для того, чтобы просто, никуда не спеша, свернуться калачиком и от всей души «придавить хорька». Конечно же, данный прибор не «растянет» вам время, но поможет его подсчитать, а значит экономно и с умом его использовать, с пользой для себя и окружающих.

Итак, что же за хронометр сегодня у нас? Идея систем отображения с механической развёрткой, отнюдь, не нова. Данные часы были разработаны чуть больше полугода назад, когда один из приднестровских котов опубликовал здесь свою статью с подобным прибором. Целью моей разработки было создать некое совершенное во всех отношениях устройство подсчёта времени, основанное на подобных принципах, но лишённое всех недостатков модели приднестровского товарища. Во избежание «переноса недостатков» как принципиальная схема, так и программный код разрабатывались с нуля. Да и не было желания «ковыряться» в чужом коде, хотелось разработать что-то своё, новое и совершенно отличное. Так, после двух месяцев творческих поисков и двух неудачных образцов появился «МИРАЖ». Уникальность данного устройства счёта времени заключается  в его неимоверной простоте,  дешевизне и столь модных сегодня минималистических тенденциях. Как говорят: «Всё гениальное должно быть просто!». Но, не смотря на это, данный хронометр умеет считать секунды, минуты, часы, числа, месяцы, годы, вычисляет дни недели по дате и добавляет по дню в високосные годы. Кроме того этот «малыш» довольно точен и экономичен. За полгода его работы уход времени составил не более двух минут, а элемент питания до сих пор не требует замены.


Из чего же он состоит? «Сердцем» устройства является излюбленный посетителями данного сайта 8-ми битный Flash микроконтроллер фирмы Atmel – ATmega8. Секрет сверхнизкого энергопотребления устройства заключается в том, что большую часть времени МК, как и положено всем порядочным котам, «дрыхнет»! Причём столь глубоко, что его ток потребления составляет при этом немногим более 8мкА! «А кто же тогда время считает?» – спросите вы. А всё дело в том, что в его составе имеется хитрый таймер-счётчик TC2, имеющий в своём составе независимый генератор тактовых импульсов с предделителем и возможностью подключения внешнего кварцевого резонатора. Вот он-то как раз и считает генерируемые генератором импульсы с частотой  32 786Гц, которая задаётся внешним опорным «часовым кварцем». Один раз в секунду происходит переполнение таймера и по данному событию он формирует сигнал прерывания, способный «разбудить» вычислительное ядро микроконтроллера. При пробуждении запускается внутренний калиброванный RC-осциллятор с делителем на 8, от которого и происходит тактирование ядра частотой порядка 1,2 МГц. При этом ток потребления скачком возрастает до полутора миллиампер. Ядро производит математические действия и снова уходит в спящий режим. Переполнение таймера – не единственное условие для пробуждения МК. Это также происходит и по нажатию кнопки «Wake». При этом МК в течение 5 секунд не уходит в спящий режим, ожидая действий пользователя, и выполняя алгоритмы пользовательского интерфейса. Если по истечению 5 секунд никаких действий не последует, МК снова уйдёт в режим сна.

Как пользоваться данным устройством? Элементарно! Держите устройство в руке горизонтально батареей к себе. Кратковременно нажмите кнопку «Wake» и начните совершать взмахи влево-вправо с частотой от 3 до 5 взмахов в секунду. Перед вами появится «виртуальное табло» с отображением текущего времени.



Ещё одно кратковременное нажатие, и на «табло» появится текущая дата.



Затем год.



И, наконец, эмблемка «МИРАЖ».

Для установки времени необходимо в режиме отображения времени нажать и удерживать не менее 2 секунд кнопку «Wake» до засвечивания нижнего светодиода.  При взмахах появится:



Каждое кратковременное нажатие будет увеличивать отображаемый параметр на единицу. Ещё одно нажатие с удерживанием переключит в режим установки минут:



Отображаемый параметр изменяется аналогично. Следующее нажатие с удержанием сохранит установленное время и переключит в режим отображения времени. Если вы не желаете сохранять установленное время – просто не производите с устройством никаких действий в течение промежутка времени длительностью не менее пяти секунд. Устройство без сохранения перейдёт в спящий режим.

Аналогично устанавливается и дата. Необходимо перейти в режим отображения даты, далее нажатием с удержанием войти в режим установки даты. Далее производятся действия, аналогичные описанным выше как и при установке времени:



Ну чтож, без внимания остался лишь самый загадочный элемент устройства – это «датчик взмахов». Для удобства назовём его «акселерометр», хотя это и не совсем корректно.



Данный компонент изготавливается вручную. Для этого вам понадобятся напильник, паяльник, шило, кусачки-бокорезы ну и, конечно же, пара не очень кривых рук. За основу корпуса берётся планка штыревая типа PLD-80. От неё очень аккуратно откусываются 2 отрезка по 8 штырей. Все штыри вынимаются. В результате получается 16 штырей и 2 пластиковые детали. Далее 4 штыря изгибаются под прямым углом с отступом около 2мм от края и вставляются в одну из пластиковых деталей со стороны без углубления (см. фото).

 Из тонкой медной жести вырезается маленький прямоугольник, прокалывается шилом в двух точках так, чтобы при помощи полученных отверстий надеть его на одну из пар штырей. Надевается до упора, вдавливается, облуживается и припаивается к штырям.

Сам чувствительный элемент «акселерометра» представляет собой грузик-контакт удерживаемый пружинкой. Под действием сил, вызванных ускоренем, он должен свободно двигаться между двух штырей-контактов и быть подпружиненным к контакту, расположенному по направлению взмаха, то есть влево, если представить плату в руке (на фотографии нижний справа).

В качестве грузика используется кусочек медной или латунной проволоки сечением около 1,5мм с золотым или серебряным покрытием – идеально подходят кусочки контактов некоторых старых «совковых» разъёмов. В качестве пружинки применена струнка, выпаянная из оптической головки лазерного CD/DVD привода. На таких струнках подвешиваются подвижные пластиковые рамки с обмотками и микролинзами. Пружинка должна иметь 1-1,5 витка (подбирается экспериментально), навивается на оправке диаметром около 1мм (вывод какого-нибудь выводного элемента с соответствующим сечением). Одним кончиком пружинка припаивается к грузику, на другом формируется «петелька», которая припаивается к медному прямоугольнику. Далее на штыри надевается вторая пластиковая деталь углублением вниз, образуя таким образом «крышечку коробочки» со всей «механикой» внутри. Далее «крышечку» необходимо снять, аккуратно подгибая пружинку тонким пинцетом, необходимо добиться, чтобы груз не касался верхней или нижней стенки коробочки, а был слегка прижат к левому контакту («крышечка» для проверки периодически устанавливается на место). Таким образом в собранной конструкции при взмахах грузик будет ударяться только о боковые штыри-контакты.

После регулировки и сборки верхние выступы штырей обкусываются кусачками и стачиваются напильником. Далее акселерометр ставится всеми четырьмя контактами на напильник и производится стачивание контактов до толщины не более 0,3-0,5мм, после чего он готов к пайке на плату. После пайки акселерометр необходимо самым тщательным образом промыть средством для удаления флюса и грязи. При определённой сноровке пластиковые детали корпуса также можно очень сильно утонить, получив акселерометр почти крохотных размеров.

Жёсткость пружинки и сила прижима грузика окончательно доводятся после сборки и прошивки устройства по корректности развёртки изображения. При очень мягкой пружинке левая или правая сторона растра «сминается», при слишком жёсткой акселерометр перестаёт реагировать на взмахи, растр появляется не при каждом взмахе или не появляется вообще.

Номинал резисторов R1-R8 выбирается в соответствии цвета устанавливаемых светодиодов (точнее от заявленного напряжения их переходов). Для синих, белых, и ultra bright зелёных – 8-16 Ом, для красных, жёлтых и зелёных обычных – порядка 47-56Ом. Также хочу обратить ваше особое внимание на то, что микроконтроллер ATmega8A-AU по ряду его архитектурных особенностей в данной конструкции не применим. Устройство будет корректно работать только с МК ATmega8-16AU и ATmega8L-8AU.

Также напомню об обязательном соблюдении правил антистатической безопасности при работе с микроэлектроникой. После сборки и монтажа не забывайте тщательно мыть платы специализированными средствами для удаления флюса и грязи. Перед включением проверьте плату на наличие непропаев, обрывов и закороток. Готовую плату можно покрыть лаком, например «Цапонлак» или «Plastik». Следите, чтобы остатки паяльного материала и лак не попали в акселерометр.



Всем желаю удачи, хорошего настроения и побольше свободного времени!



«Кино» можно посмотреть по адресу: https://youtu.be/4j5wauVHah0



Фузы, прошивка и плата(SL5.0) находятся в архиве.

Файлы:
PCB, прошивка, фузы

Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?


Эти статьи вам тоже могут пригодиться:

www.radiokot.ru

Самоделки своими руками на микроконтроллере / Habr

Всем привет.Очередная самоделка сделанная своими руками на микроконтроллере. Как-то на днях между мной и знакомым зашел разговор о птицах. Как выяснилось из разговора, он занимается разведением различных певчих птиц, при этом он ловит диких птиц, с последующим одомашниванием. Особой хитрости в устройствах для поимки птиц нет. Используют клетки как с механическими срабатывающими устройствами, так и с примитивными дерганиями за веревку. Также используют для приманки как непосредственно саму птицу, посаженную в клетку, так и воспроизводят пение нужной птицы при помощи какого-то проигрывателя. У меня сразу созрел план реализации данного устройства на микроконтроллере. Вот и решил поделиться результатом своего творения.

Сразу встал вопрос, какую клетку применить. Поскольку у меня ничего подходящего не было, то нужно было приобретать или изготовить клетку самому. Делать клетку мне не хотелось, больше хотелось сосредоточиться на электронике. Покупать – не вариант: дорого, да и нужна она мне только на время. Особо птиц ловить я не собирался – так, побаловаться. Вот и решил прошвырнуться по своим знакомым в надежде найти что-то подходящее для данного проекта. И – о чудо! – на чердаке было обнаружена в пыли слегка поржавевшая клетка. Она великолепно подошла для моего проекта. Дверка в клетке открывалась вертикально, что значительно облегчало управление защелкиванием дверей.
Потратив немного времени, я придумал схему. Написание программы для микроконтроллера также не заняло много времени – буквально полчаса, и мое творение уже работало.

Принцип закрывания дверцы клетки весьма прост. Дверка клетки подпирается специальным упором, сделанным из медной проволоки. К упору крепится капроновая нить нужной длины. Если потянуть за нить, то упор соскальзывает, и дверка клетки под собственным весом закрывается. Но это в ручном режиме, а я хотел реализовать автоматический процесс без участия кого-либо.

Для управления механизмом закрывания дверцы клетки был применен сервопривод. Но в процессе работы он создавал шум. Шум мог спугнуть птицу. Поэтому сервопривод я заменил на коллекторный двигатель, взятый из радиоуправляемой машинки. Он работал тихо и идеально подходил, тем более что управлять коллекторным двигателем не составляло сложностей.

Для определения, находится ли уже птица в клетке, я использовал недорогой датчик движения. Сам датчик движения уже является законченным девайсом, и паять ничего не нужно. Но у данного датчика угол срабатывания весьма большой, а мне нужно, чтобы он реагировал только во внутренней области клетки. Для ограничения угла срабатывания я поместил датчик в цоколь, когда-то служившей эконом-лампы. Из картона вырезал своего рода заглушку с отверстием посередине для датчика. Пошаманив с расстоянием данной заглушки относительно датчика, настроил оптимальный угол для срабатывания датчика.

В качестве зазывалы для птиц я решил применить звуковой модуль WTV020M01 с записанным на микроSD карте памяти пением чижа и щегла. Именно их я и собирался ловить. Поскольку я использовал один звуковой файл, то и управлять звуковым модулем я решил простим способом, без использования протокола обмена между звуковым модулем и микроконтроллером.

При подаче на девятую ножку звукового модуля низкого сигнала, модуль начинал воспроизводить. Как только звук воспроизводился на пятнадцатой ноге звукового модуля, устанавливается низкий уровень. Благодаря этому микроконтроллер отслеживал воспроизведение звука.

Поскольку я реализовал паузу между циклами воспроизведения звука, то для остановки воспроизведения звука программа подает низкий уровень на первую ножку звукового модуля (reset). Звуковой модуль является законченным устройством со своим усилителем для звука, и, по большому счету, в дополнительном усилителе звука он не нуждается. Но мне данного усиления звука показалось мало, и в качестве усилителя звука я применил микросхему TDA2822M. В режиме воспроизведения звука потребляет 120 миллиампер. Учитывая, что поимка птицы займет какое-то время, в качестве автономной батареи питания я применил не совсем новый аккумулятор от бесперебойника (всё равно валялся без дела).

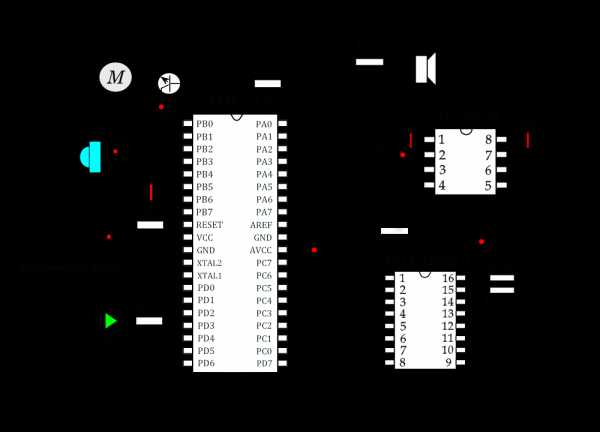

Принцип электронного птицелова прост, и схема состоит в основном из готовых модулей.

Программа и схема — atmel-programme.clan.su/Levushka.zip

Работу данного устройства можно посмотреть на видео.
