Как правильно распаять USB кабель по цветам. Какие бывают виды USB разъемов и чем они отличаются. Как определить назначение контактов в разных типах USB коннекторов. Почему некоторые производители используют нестандартную цветовую маркировку проводов в USB кабелях.

Виды USB разъемов и их основные характеристики

USB (Universal Serial Bus) является одним из самых распространенных интерфейсов для подключения различных устройств к компьютеру и другой электронике. За время своего существования стандарт USB прошел несколько этапов эволюции:

• USB 1.1 — первая массовая версия со скоростью передачи данных до 12 Мбит/с
• USB 2.0 — увеличена скорость до 480 Мбит/с
• USB 3.0 — скорость выросла до 5 Гбит/с
• USB 3.1 — обеспечивает скорость до 10 Гбит/с

При этом разъемы USB бывают нескольких типов:

• Стандартный USB Type-A — самый распространенный плоский разъем
• USB Type-B — квадратный разъем, часто используется в принтерах
• Mini-USB — уменьшенная версия, популярная в 2000-х годах
• Micro-USB — еще более компактный разъем для мобильных устройств
• USB Type-C — современный универсальный разъем

Каждый тип разъема имеет свою схему распиновки и назначение контактов. Рассмотрим их подробнее.

Распиновка стандартного разъема USB 2.0

Стандартный разъем USB 2.0 Type-A имеет 4 контакта, которые отвечают за следующие функции:

• Контакт 1 (красный провод) — питание +5В
• Контакт 2 (белый провод) — передача данных D-
• Контакт 3 (зеленый провод) — передача данных D+
• Контакт 4 (черный провод) — земля (GND)

Такая цветовая маркировка является стандартной, однако некоторые производители могут использовать другие цвета проводов. Поэтому при самостоятельном ремонте USB кабелей важно сверяться со схемой конкретного устройства.

Особенности распиновки разъемов Mini-USB и Micro-USB

Разъемы Mini-USB и Micro-USB имеют 5 контактов вместо 4 в стандартном USB. Дополнительный контакт используется для идентификации подключенного устройства. Типовая распиновка выглядит так:

• Контакт 1 — питание +5В (красный)
• Контакт 2 — передача данных D- (белый)
• Контакт 3 — передача данных D+ (зеленый)
• Контакт 4 — идентификация устройства (не всегда используется)
• Контакт 5 — земля (черный)

Стоит отметить, что у разъемов Mini-USB и Micro-USB есть разновидности типа A и B. Они отличаются формой, но схема распиновки одинаковая.

Распиновка разъема USB 3.0

USB 3.0 обеспечивает более высокую скорость передачи данных за счет добавления 5 дополнительных контактов. Таким образом, разъем USB 3.0 Type-A имеет 9 контактов:

• Контакты 1-4 — аналогичны USB 2.0 для обратной совместимости
• Контакт 5 — дополнительный передатчик StdA_SSRX-
• Контакт 6 — дополнительный передатчик StdA_SSRX+
• Контакт 7 — земля (GND_DRAIN)
• Контакт 8 — дополнительный приемник StdA_SSTX-
• Контакт 9 — дополнительный приемник StdA_SSTX+

Цветовая маркировка дополнительных проводов может отличаться у разных производителей.

Почему некоторые производители используют нестандартные цвета проводов?

Несмотря на существование стандартной цветовой схемы для USB кабелей, некоторые компании используют собственную маркировку. Это может быть обусловлено несколькими причинами:

• Экономия на производстве за счет использования более дешевых проводов
• Желание усложнить самостоятельный ремонт и замену кабелей
• Визуальное отличие фирменных аксессуаров от аналогов
• Технологические особенности производственного процесса

При работе с нестандартными USB кабелями важно иметь схему распиновки конкретной модели или использовать мультиметр для определения назначения проводов.

Как правильно паять USB кабель

Если возникла необходимость самостоятельно отремонтировать или изготовить USB кабель, следует придерживаться следующих рекомендаций:

1. Определите тип разъема и количество контактов
2. Зачистите концы проводов на 5-7 мм
3. Залудите зачищенные концы припоем
4. Припаяйте провода к контактам разъема согласно схеме распиновки
5. Проверьте отсутствие замыканий между соседними контактами
6. Заизолируйте места пайки термоусадочной трубкой
7. Соберите корпус разъема

При пайке важно использовать качественный припой и не перегревать контакты, чтобы не повредить пластиковые детали разъема.

Распространенные проблемы с USB разъемами и их решение

USB разъемы активно эксплуатируются и могут выходить из строя. Вот некоторые типичные неисправности и способы их устранения:

• Ненадежный контакт — почистите разъем спиртом или замените его
• Обрыв кабеля — найдите место обрыва и восстановите соединение
• Окисление контактов — зачистите контакты мелкой наждачной бумагой
• Механическое повреждение — замените разъем целиком
• Выгорание защитного предохранителя — проверьте и при необходимости замените предохранитель на плате устройства

При самостоятельном ремонте важно соблюдать меры предосторожности и не допускать коротких замыканий между проводами.

Возможности современного разъема USB Type-C

USB Type-C является наиболее современным и универсальным типом разъема. Он обладает рядом преимуществ:

• Симметричная конструкция, позволяющая подключать кабель любой стороной
• Поддержка высокой скорости передачи данных (до 20 Гбит/с)
• Возможность подачи питания мощностью до 100 Вт
• Поддержка передачи видеосигнала
• Обратная совместимость с USB 2.0 и 3.0 через переходники

Распиновка USB Type-C более сложная и включает 24 контакта. Это позволяет реализовать все вышеперечисленные функции в одном компактном разъеме.

Заключение

Знание особенностей распиновки различных типов USB разъемов позволяет грамотно подходить к диагностике и ремонту кабелей и устройств. При работе с нестандартными кабелями важно быть внимательным и перепроверять назначение проводов. Современные разъемы USB Type-C открывают новые возможности, но также требуют более сложного подхода при обслуживании. В любом случае, при самостоятельном ремонте USB устройств следует соблюдать осторожность и при необходимости обращаться к специалистам.

Распиновка USB по цветам — 3 вида интерфейса, распайка и схемы

Разъем USB в ходу еще с 1997 года. Тогда его устанавливали в компьютерные материнки. Теперь же он получил повсеместную реализацию: его используют в смартфонах и плеерах, принтерах и куче других устройств. Выходят все новые и более совершенные версии USB. Статья расскажет, чем они отличаются друг от друга, а также об особенностях их распиновки.

Виды USB-разъемов

Прежде, чем перейти к рассказу о распиновке USB по цветам, сначала следует разобраться с видами такого интерфейса. Во-первых, они отличаются размерами. Сейчас в ходу стандартный, например, для компьютера, и микро — стоит в мобильниках и периферийных устройствах. Мини тоже встречается, однако такой вид разъема уже устаревает.
Также USB делят на 2 типа:

• А — подключается в гнездо «маму» на компьютере или хабе;
• Б — подсоединяется к гнезду «папе» — на периферийном устройстве.

А теперь давайте поговорим о видах и их отличиях.

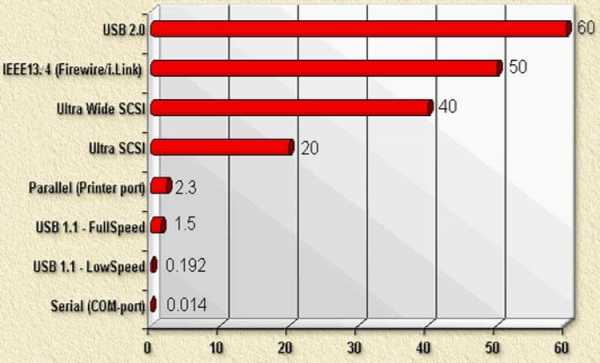

1. v1 — модифицированный вариант версии 1.0, использование которой решили прекратить из-за многочисленных ошибок в протоколе передачи данных. У него был низкий показатель пропускной способности в сравнении с современными представителями.

Основные параметры:

• Два режима, различающиеся быстротой, с которой передается информация: 12 и 1,5 Мб/с.
• Шнур длиной максимум в три метра — для медленного инфообмена, и 5 метров — для быстрого.
• Напряжение шины — 5В (номинал), что позволило использовать штекеры для зарядки смартфонов, а допустимая нагрузка подсоединяемых к разъему девайсов составляет 0,5 А.

2. USB 2.0, как у флешки ADATA — стандарт, который превосходит предыдущую версию по быстроте, обеспечивая максимальный показатель в 480 Мб/с.

3. ЮСБ 3.0, как в док-станции ThinkPad. Был разработан с целью решения проблем, связанных с медлительностью. Согласно спецификации, он способен обеспечить скорость в 5 Гб/с, номинальный ток увеличен до 0,9А. Штекеры и гнезда 3 версии маркированы синим, благодаря чему визуально отличить их от ранних модификаций довольно просто. Также выпускаются модели  еще быстрее — 3.1.

Читайте также: Рейтинг мониторов для дизайнеров и фотографов — 10 моделей для работы с фото

Распиновка USB по цветам

Распиновка обозначается определенными цветами — это общепринятые стандарты, которые упрощают задачи, связанные с ремонтом. Да и в целом цветовая схема упрощает понимание того, какой кабель за что отвечает.
У первой и второй версии USB интерфейса обозначения и расположение идентичны. Поколение III имеет отличия, связанные с конструктивными и скоростными особенностями. Подробнее — в нижеследующих разделах.

Узнайте: Как открыть порты на роутере: инструкция и 3 способа решения возможных проблем

Распайка USB 2.0

Нижеследующая таблица схематично поясняет, как выглядит цветовая распайка портов этого поколения.

Распиновка ЮСБ 2.0 по цветам
Вывод	Название	Цвет провода	Описание
1	VCC	Красный	+5В
2	D-	Белый	Данные —
3	D+	Зеленый	Данные +
4	GND	Черный	Земля

Стоит отметить, что у типов А и В одинаковые схемы. Разница лишь в том, что в А расположение линейное, тогда как В отличается расположением сверху и снизу, как в таблице:

Вверху	Внизу
первый (красный)	третий — зеленый
второй (белый) контакт	четвертый (черный)

Интересно: Как подключить видеокарту к компьютеру: инструкция для чайников в 3 разделах

USB 3.0

В 3й ветви (этот кабель AM/Type-C принадлежит к такому) коннекторов 9, иногда 10. Все зависит от наличия или отсутствия экранирующей оплетки. Естественно, увеличилось и число контактов, но размещены они в шахматном порядке. Это нужно для совместимости с более старыми версиями.

Распиновка ЮСБ 3.0 по цветам
Вывод	Название	Цвет провода	Описание
1	VCC	Красный	+5В
2	D-	Белый	Данные —
3	D+	Зеленый	Данные +
4	GND	Черный	Земля
5	SS TX	Синий	коннекторы обмена данными по протоколу Super Speed
6	SS TX+	Желтый
7	Масса или GND	—	дополнительное заземление для сигнальных проводов
8	SS RX-	Фиолетовый	для приема данных USB3 (StdA_SSRX)
9	SS RX+	Оранжевый	для приема данных USB3 (StdA_SSRX)

Смотрите также: 10 лучших облачных сервисов хранения информации

Распиновка micro/mini USB

Уменьшенные порты — пятиконтактные. Микро — стандарт для большинства гаджетов. Они отличаются миниатюрными габаритами, мини — как уже говорилось выше, устаревает. Оба варианта имеют одинаковую распиновку, которая представлена в таблице ниже.

На заметку. Обозначение таких портов выглядит следующим образом: «мама» — micro-AF(BF), а «папа» — micro-АМ(ВМ).

Контакт	Цвет	Назначение
1	красный	для подачи напряжения питания +5В
2	белый	для передачи данных
3	зеленый
4	сиреневый	замыкается на общий провод для поддержки OTG-функции
5	черный	ноль напряжения питания

Дополнительный коннектор для экранирования встречается не везде, и потому не имеет номера.

Примечание: контакт №4 в В типе не задействуют.

Полезно: Как можно соединить системный блок и телевизор — 6 вариантов подключения

Вывод и советы

Цветовая схема распайки позволяет решать задачи, которые связаны с ремонтом, быстрее, поскольку дает возможность быстро понять, какой провод за что отвечает. Она также позволяет на глаз определить, что перед пользователем: 2.0 или 3.0. Поскольку у более новых видов интерфейса растет и пропускная способность, стоит отдавать предпочтение именно им: стоят такие кабели не намного дороже, чем те, где разъем принадлежит к старшему поколению. К тому же, конфликта между поколениями нет: более скоростные модели работают с более медленными. Но стоит учитывать, что при подключении смартфона на 3.0 к компьютеру, в котором стоит 2.0, инфо будет передаваться с быстротой, присущей старой версии.


www.moyo.ua

разъемы USB 2.0 и 3.0

Содержание:

1. Назначение и общее устройство USB
2. Распиновка-распайка разъемов USB 2.0 и 3.0
3. Распайка-распиновка коннекторов микро- и мини-USB

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную распайку или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

1. Проводник красного цвета, к которому осуществляется подача питающего напряжения постоянного тока со значением +5V.
2. Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
4. Проводник черного цвета. На него производится подача нуля питающего напряжения. Он носит название общего провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

• Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
• Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
• Проводник № 7 применяется в качестве дополнительного заземления.
• Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB  производится в следующем порядке:

• Контакт № 1 красного цвета. Через него подается напряжение.
• Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
• Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
• Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

electric-220.ru

Распиновка в шнурах мышей и клавиатур «Нестандартные цвета USB» | Блог сервисного центра Мигом в г. Томске

Казалось бы, цветовая маркировка жил в шнурах USB 2.0 раз и навсегда регламентирована стандартом… И тем не менее, многие разработчики USB-мышей и USB-клавиатур, руководствуясь принципом «дуракам закон не писан», сочиняют всё новые и новые комбинации цветных проводов в шнурах USB.

В этой статье приведены некоторые нестандартные цветовые маркировки жил в шнурах USB-устройств. Если у вас есть информация о тех устройствах, что не упомянуты здесь, прошу отписаться в комментариях к этой статье.

Кстати, на этом сайте есть статья «Мыши и клавиатуры PS/2».



Эта же таблица в чисто текстовом виде (кому как удобнее):



Распайка штекера джойстика Defender Game Racer Turbo:

1 — Красный
2 — Синий
3 — Коричневый
4 — Жёлтый и Чёрный
Металлическая часть штекера белым проводом соединена с 4 контактом.

200804.tom.ru

Распиновка usb на материнской плате

Распиновка usb на материнской плате

Распиновка usb на материнской плате — для того, чтобы пользоваться USB-входами установленными спереди системного корпуса, вначале их нужно подсоединить к системной плате персонального компьютера. В данной публикации речь пойдет о том, как правильно организовать и выполнить такое соединение.

Современные материнские платы сейчас в основном выпускаются с четырьмя, шестью или восемью USB-коннекторами. Но устанавливаются непосредственно в системную плату, как правило всего лишь два или четыре разъема с тыльной стороны. В связи с этим, в большинстве случаев мы имеем пару портов USB оставшихся на системной плате. Эти коннекторы обычно выполнены в девяти или десяти-пиновом разъеме.

Распиновка usb на материнской плате

Одна из наиболее существенных проблем состоит в том, что мировые производители не используют общий стандарт материнских плат при их изготовлении. Поэтому, назначение каждого пина в разъемах от различных изготовителей плат, могут отличаться по функциональности от системных плат от другого бренда. По этой причине, для любого провода USB-коннектора на фронтальной панели корпуса системника применяют персональные разъемы.

Распайка коннектора USB 2.0 на материнской плате

На каждом корпусе разъема имеются специальные обозначения вот такого вида: + 5V, D+, D- и GND (корпус), но значения могут и немного по другому указываться, хотя суть одна и та же.

№ pin	Цвет проводов	Название	Описание
1	Красный	5V,VCC,Power	Питание
2	Красный	5V,VCC,Power	Питание
3	Белый	D-	Данные-
4	Белый	D-	Данные-
5	Зелёный	D+	Данные+
6	Зелёный	D+	Данные+
7	Черный	GND	Земля
8	Черный	GND	Земля
9	—	Key(Нет пина)	Ключ
10	Серый	GND	Земля

Все, что вам нужно сделать, это установить каждый из проводов (+ 5V, D +, D- и GND) в правильные места, как показано выше.

Распайка коннектора USB 3.0 на материнской плате

№ pin	Название	Описание	№ pin	Название	Описание
1	IntA_P2_D+	Данные+	2	ID	Идентификатор
3	IntA_P2_D-	Данные-	4	IntA_P1_D+	Данные+
5	GND	Земля	6	IntA_P1_D-	Данные-
7	IntA_P2_SSTX+	Данные+	8	GND	Земля
9	IntA_P2_SSTX-	Данные-	10	IntA_P1_SSTX+	Данные+
11	GND	Земля	12	IntA_P1_SSTX-	Данные-
13	IntA_P2_SSRX+	Данные+	14	GND	Земля
15	IntA_P2_SSRX-	Данные-	16	IntA_P1_SSRX+	Данные+
17	Vbus	Питание	18	IntA_P1_SSRX-	Данные-
19	Key(Нет пина)	Ключ	20	Vbus	Питание

Как подключить переднюю панель к материнской плате

usilitelstabo.ru

Нестандартные цвета USB в шнурах мышей и клавиатур

Не все производители используют традиционные цвета проводов в шнурах USB.

Если у вашей клавиатуры или мыши оторвался шнур, читайте «Советы по ремонту». Если у вашего устройства нестандартная цветовая маркировка проводов, есть шанс, что здесь ▼ вы найдёте нужную информацию.

На платах некоторых мышей/клавиатур буквенные обозначения отличаются от общепринятых:
• вместо «D−» — C
• вместо «D+» — D

Джойстик Defender Game Racer Turbo:

Если у вас есть информация о тех устройствах, что не упомянуты здесь, прошу отписаться в комментариях к этой статье.

Нестандартные цвета в шнурах PS/2 приведены в статье «Мыши и клавиатуры PS/2».



---

Поделиться новостью в соцсетях

rones.su

особенности цоколевки всех видов разъема ЮСБ, цветовая схема

Интерфейс USB широко используется в современных электронных устройствах. Практически на всех мобильных устройствах установлен микро- или мини-ЮСБ коннектор. Если разъем перестал работать, то для его ремонта необходимо знать распиновку micro-USB. Ситуация усложняется тем, что многие производители гаджетов выполняют распайку контактов по-своему. Изучив возможные варианты цоколевки, можно справиться с проблемой.

Назначение и виды

Коннектор USB обладает хорошим набором функций. С его помощью можно не только передавать большие объемы информации с высокой скоростью, но и обеспечить девайс питанием. Новый интерфейс довольно быстро заменил на компьютерах старые порты, например, PS/2. Сейчас вся периферия подключается к ПК именно с помощью портов ЮСБ.

На сегодняшний день было создано 3 версии коннектора USB:

• Стандарт 1.1 — не смог выдержать конкуренцию с более быстрыми интерфейсами. С помощью ЮСБ 1.1 можно было передавать информацию со скоростью не более 12 Мбит/с. В то время компания Apple уже имела интерфейс с пропускной способностью до 400 Мбит/с.
• Версия 2.0 — именно ей коннектор обязан своей популярностью. Скорость до 500 Мбит/с пришлась по душе не только пользователям, но и производителям электронных гаджетов.
• Стандарт 3.0 — максимальная скорость обмена информацией составила 5 Гбит/с. Хотя в схеме USB разъема этой версии количество контактов увеличилось с 4 до 9, форма коннектора не изменилась, и он совместим с предыдущими стандартами.

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

• F — «мама».
• M — «папа».

В этом вопросе все должно быть понятно и без объяснений.

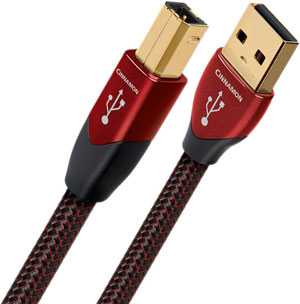

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

• Красный — положительный контакт постоянного напряжения в 5 В.
• Белый — data-.
• Зеленый — data+.
• Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

• Красный — 5 В+.
• Белый — данные-.
• Зеленый — данные+.
• Черный — общий.
• Фиолетовый — прием-.
• Оранжевый — прием+.
• Без цвета — земля.
• Синий — передача-.
• Желтый — передача+.

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Эти коннекторы появились благодаря выходу на рынок большого количества устройств небольших габаритов. Так как они внешне похожи, часто у пользователей возникают сомнения о принадлежности разъема к тому либо иному форм-фактору. Кроме некоторого отличия в габаритах, у микро-ЮСБ на задней стороне расположены защелки.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом, через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Зная цоколевку различных видов коннекторов USB, можно найти и устранить неисправность. Чаще всего это требуется в ситуации, когда из строя вышло «родное» зарядное устройство, но у пользователя есть блок питания от смартфона другого производителя.

220v.guru

Распиновка USB разъема: USB, mini-USB, micro-USB

В данной статье приведена общая информация о стандарте USB, а также распиновка USB разъема по цветам всех видов (USB, mini-USB, micro-USB, USB-3.0).

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, современный способ подсоединения внешних устройств к персональному компьютеру. Заменяет ранее используемые способы подключения (последовательный и параллельный порт, PS/2, Gameport и т.д.) для обычных видов периферийных устройств — принтеры, мыши, клавиатуры, джойстики, камеры, модемы и т.д. Также данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском.

Преимуществом USB разъема перед иными разъемами заключается в возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства Plug&Play могут быть подключены во время работы компьютера и в течение нескольких секунд приступить к работе.

При подключении нового устройства сначала хаб (кабельный концентратор) получает высокий уровень по линии передачи данных, которое сообщает, что появилось новое оборудование. Затем следуют следующие шаги:

1. Хаб сообщает Хост-компьютеру о том, что было подключено новое устройство.
2. Хост-компьютер запрашивает хаб, на какой порт было подключено устройство.
3. После получения ответа компьютер выдает команду об активации данного порта и выполняет обнуление (сброс) шины.
4. Концентратор формирует сигнал сброса (RESET) длительностью 10 мсек. Выходной ток питания устройства составляет 100 мА. Устройство теперь готово к работе и имеет адрес по умолчанию.

Создание USB — результат сотрудничества таких компаний как Compaq, NEC, Hewlett-Packard, Philips, Intel, Lucent и Microsoft. USB стандарт был призван заменить широко используемый последовательный порт RS-232. USB в целом облегчает работу пользователю и имеет большую пропускную способность , чем последовательный порт RS-232. Первая спецификация USB была разработана в 1995 году, как недорогой универсальный интерфейс для подсоединения внешних устройств, которые не требовали большую пропускную способность данных.

Три версии USB

USB 1.1

Версия USB 1.1 предназначен был для обслуживания медленных периферийных устройств (Low-Speed) со скоростью передачи данных 1,5 Мбит/с и быстрых устройств (Full-Speed) со скоростью передачи данных 12 Мбит/с. USB 1.1, однако, был не в состоянии конкурировать с высокоскоростным интерфейсом, например. FireWire (IEEE 1394) от компании Apple со скоростью передачи данных до 400 Мбит/с.

USB 2.0

В 1999 году стали задумываться о втором поколении USB, который был бы применим и для более сложных устройств (например, цифровых видеокамер). Эта новая версия, обозначаемая как USB 2.0 была выпущена 2000 году и обеспечивала максимальную скорость до 480 Мбит/с в режиме Hi-Speed и сохранила обратную совместимость с USB 1.1 (тип передачи данных: Full-Speed , Low-Speed).

USB 3.0

Третья версия (обозначаемая также как Super-speed USB) была спроектирована в ноябре 2008 года, но, вероятно, из-за финансового кризиса ее массовое распространение было отложено вплоть до 2010. USB 3.0 имеет более чем в 10 раз большую скорость по сравнению с USB 2.0 (до 5 Гбит/с). Новая разработка имеет 9 проводов вместо первоначальных 4 (шина данных уже состоит из 4 проводов), тем не менее, этот стандарт по-прежнему поддерживает и USB 2.0 и обеспечивает пониженное энергопотребление. Благодаря этому можно использовать любую комбинацию устройств и портов USB 2.0 и USB 3.0.

USB разъем имеет 4 контакта. К контактам DATA+ и DATA- подключается витая пара (скрученные между собой два провода), а к выводам VCC (+5 В) и GND подключаются обычные провода. Затем весь кабель (все 4 провода) экранируется алюминиевой фольгой.

Ниже представлена распиновка (распайка) всех видов USB разъемов.

Виды и распиновка USB разъемов

Распайка USB кабеля по цветам:

1. +5 вольт
2. -Data
3. +Data
4. Общий

Схема распиновки разъема USB — тип А:

Схема распиновки разъема USB — тип В:

Распайка кабеля по цветам разъемов: mini (мини) и micro (микро) USB:

1. +5 вольт
2. -Data
3. +Data
4. Не используется / Общий
5. Общий



Распиновка разъема mini-USB — тип А:

Распиновка разъема mini-USB — тип B:



Распиновка разъема micro-USB — тип A:



Распиновка разъема micro-USB — тип B:



www.joyta.ru
