Что такое блок питания компьютера и для чего он нужен

Блок питания (БП) — это важнейший компонент любого персонального компьютера. Его основные функции:

• Преобразование переменного тока из электросети в постоянный ток, необходимый для работы компьютерных компонентов
• Обеспечение стабильного электропитания всех устройств компьютера
• Защита компонентов от перепадов напряжения и других проблем с электричеством

Без правильно подключенного и исправно работающего блока питания компьютер просто не сможет включиться и функционировать. Поэтому очень важно знать, как правильно подключить БП при сборке системного блока.

Основные разъемы блока питания и их назначение

Современный блок питания имеет следующие основные разъемы:

• 24-контактный разъем ATX для подключения к материнской плате
• 4-pin или 8-pin разъем CPU для питания процессора
• Разъемы SATA для подключения жестких дисков и SSD
• Разъемы MOLEX для питания вентиляторов и других устройств
• 6-pin и 8-pin разъемы PCI-E для видеокарт

Знание назначения этих разъемов поможет правильно подключить все компоненты компьютера к блоку питания.

Пошаговая инструкция по подключению блока питания

Рассмотрим последовательность действий при подключении блока питания:

1. Установите блок питания в корпус компьютера и закрепите его винтами
2. Подключите 24-контактный разъем к соответствующему гнезду на материнской плате
3. Подсоедините 4-pin или 8-pin разъем CPU к гнезду питания процессора на материнской плате
4. Подключите разъемы SATA к жестким дискам и SSD
5. Соедините разъемы MOLEX с вентиляторами корпуса
6. Подключите необходимые разъемы PCI-E к видеокарте (если требуется)
7. Аккуратно уложите и закрепите все кабели внутри корпуса

Подключение 24-контактного разъема к материнской плате

Подключение основного 24-контактного разъема питания — важнейший этап. Как это сделать:

• Найдите 24-контактное гнездо на материнской плате (обычно расположено справа)
• Совместите разъем блока питания с гнездом (обратите внимание на ключ — выступ на разъеме)
• Аккуратно, но firmly вставьте разъем в гнездо до щелчка
• Убедитесь, что разъем надежно зафиксирован

Не прикладывайте чрезмерных усилий при подключении, чтобы не повредить материнскую плату.

Подключение дополнительного питания процессора

Для стабильной работы процессора требуется отдельная линия питания. Как подключить:

• Найдите 4-pin или 8-pin разъем CPU на блоке питания
• Определите соответствующее гнездо на материнской плате (обычно рядом с процессорным сокетом)
• Аккуратно вставьте разъем в гнездо до щелчка
• Проверьте надежность соединения

Этот разъем обеспечивает дополнительное питание для энергоемких процессоров.

Подключение жестких дисков и SSD

Для подключения накопителей используются разъемы SATA:

• Возьмите кабель с разъемом SATA от блока питания
• Подключите его к соответствующему разъему на жестком диске или SSD
• Убедитесь, что разъем плотно вставлен
• Повторите для всех накопителей в системе

Современные блоки питания обычно имеют достаточное количество разъемов SATA для подключения нескольких накопителей.

Подключение разъемов питания видеокарты

Мощные видеокарты требуют дополнительного питания через разъемы PCI-E:

• Определите, какие разъемы требуются вашей видеокарте (6-pin, 8-pin или оба)
• Найдите соответствующие кабели от блока питания
• Подключите разъемы к видеокарте до щелчка
• Убедитесь в надежности соединения

Некоторые видеокарты могут работать без дополнительного питания, получая энергию только через слот PCI-E на материнской плате.

Меры предосторожности при подключении блока питания

При работе с блоком питания важно соблюдать следующие меры безопасности:

• Всегда отключайте компьютер от электросети перед любыми манипуляциями
• Не прикасайтесь к внутренним компонентам блока питания — там могут сохраняться опасные напряжения
• Используйте антистатический браслет для защиты компонентов от статического электричества
• Не прилагайте чрезмерных усилий при подключении разъемов
• Внимательно проверяйте правильность и надежность всех соединений

Соблюдение этих простых правил поможет избежать повреждения компонентов и обеспечит безопасность при работе.

Проверка правильности подключения

После завершения подключения блока питания необходимо выполнить проверку:

• Визуально осмотрите все соединения
• Убедитесь, что все разъемы надежно зафиксированы
• Проверьте, не мешают ли кабели вращению вентиляторов
• Подключите компьютер к электросети и включите его
• Убедитесь, что все компоненты получают питание и работают корректно

Если компьютер не включается или работает нестабильно, еще раз проверьте все соединения блока питания.

Распространенные ошибки при подключении блока питания

При подключении блока питания новички часто допускают следующие ошибки:

• Неправильное подключение 24-контактного разъема (перепутаны контакты)
• Забывают подключить дополнительное питание процессора
• Используют недостаточно мощный блок питания для выбранных компонентов
• Не подключают дополнительное питание к мощной видеокарте
• Неаккуратно прокладывают кабели, мешая циркуляции воздуха в корпусе

Внимательность и следование инструкциям помогут избежать этих распространенных ошибок.

Подключение блока питания к компьютеру

Компьютерный блок питания имеет определенное количество шлейфов, каждый из которых имеет свое назначение. Помимо назначения они различаются питающим постоянным напряжением +3,3В, +5В, +12В.

На самом БП обычно присутствует специальная информационная наклейка.

Здесь указывается производитель, общая мощность устройства, входное напряжение, ток и частота, а также ток и напряжение выходных силовых кабелей, их количество и мощность. Рекомендуем пользователям ознакомиться с ней, прежде чем подключать данный БП к своему компьютеру.

Рассмотрим, для чего предназначен тот или иной кабель на современном стандартном блоке питания.

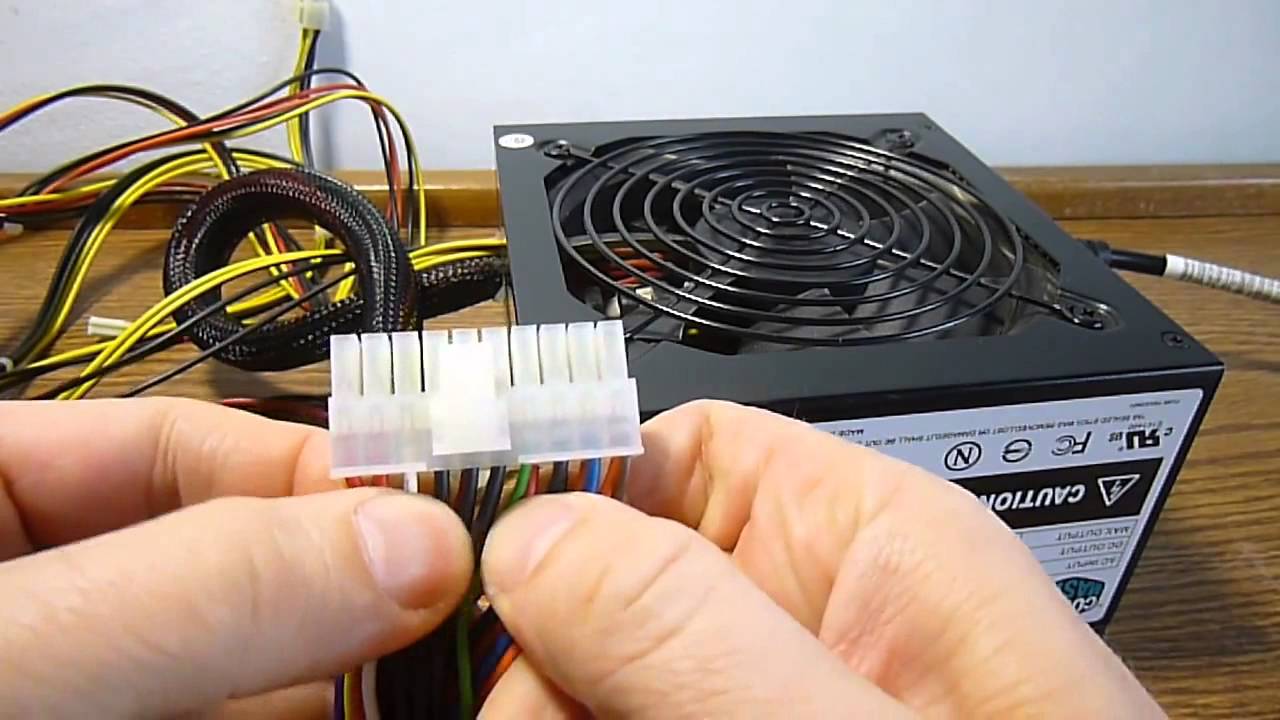

Основной кабель (справа на картинке) имеет 24(20) контактный разъем. Часто добавочные 4 контакта открепляются от основного 20 pin набора при необходимости. Предназначен для питания материнской платы. Для питания более новых системных плат последних поколений используются все 24 контакта.

На устаревших – 20, поэтому у старых БП этот разъем имеет 20 контактов. Если Вы желаете подключить к нему материнку последних поколений, то возможно придется воспользоваться переходником такого типа.

Между собой оба разъема совместимы, поэтому можно использовать 20 pin для 24 контактного разъема без дополнительных 4 pin.

Следующие 2 штекера (справа налево) – 6-ти и 8-ми пиновые используются для дополнительного питания видеоадаптеров PCI-E.

Для более древних видеокарт для этих целей также может применяться штекер Molex.

Следующий 4 контактный шнур предназначен для подключения питания процессора в основном для более старых материнских плат. На современных мат. платах могут находиться 8, 8+4, 8+8 pin.

Также этот кабель еще называют стабилизатором процессора.

Следующий – SATA разъем. Предназначен для питания жестких дисков. Всегда работает в паре с SATA кабелем для передачи данных.

Далее идет упомянуты ранее Molex разъем.

Предназначен он для питания корпусных вентиляторов, реобасов, для некоторых карт расширения и т.п. По сути Molex – универсальный разъем питания, к нему при необходимости можно подключать разные переходники.

Последний из вышеперечисленных Molex коннектор, который также может предназначаться для питания вентиляторов и реобасов.

Как подключить блок питания

Разобравшись с назначением всех кабелей и штекеров приступим к установке блока питания и его подключению. Прежде всего Вам понадобится (помимо самого БП) крестовая отвертка.

Она пригодится для того, чтобы закрепить это устройство в корпусе. Затем приступаем к подключению проводов.

При этом нужно следить за правильным направлением

ключей всех штекеров, чтобы их не повредить. Особых усилий прилагать не нужно. Подсоединять можно в любой последовательности. Но лучше начать с самого большого разъема ATX. Это рекомендуется для удобства и для того, чтобы кабеля не запутывались между собой и не мешали друг другу. Плотно фиксируем надавливая до упора до щелчка фиксатора гнезда.

Затем процессорный штекер, винчестер, платы расширения, dvd привод и т.д. Все разъёмы следует правильно позиционировать с помощью ключей, присутствующих на них.

После подсоединения немаловажно закрепить все провода так, чтобы они не мешали вращению никаких вентиляторов. Возможно где-то придется прикрепить шлейфы к корпусу либо связать между собой с помощью обычно идущих в комплекте специальных проволочек.

После всех произведенных подключений производим проверку путем пробного включения. Если все в порядке – закрываем крышку и устанавливаем системный блок на место, предназначенное для него.

Читайте также:

Подключение блока питания к компьютеру

Опубликовано 31.12.2018 автор Андрей Андреев — 2 комментария

Привет, друзья, и с наступающим Новым Годом! Подключение блока питания к компьютеру – финальный этап сборки: если до этого вы все делали правильно, он должен запуститься. Остается только установить операционную систему и наслаждаться новинками кино или игропрома.

В сегодняшнем посте я не просто пошагово расскажу, как это сделать правильно, но и покажу в картинках. Также в конце вы найдете тематическое видео, объясняющее все тонкости процесса.

Подключение материнской платы

Независимо от форм-фактора и бренда (MSI, ASUS, Gigabyte или любого другого), от БП к материнской плате подключается всего пара коннекторов – питание самой «мамки», а также процессора.

Это не последовательное, а параллельное подключение, так как все потребители питаются одновременно, а напряжение на каждом из коннекторов не зависит от остальных.

Для того, чтобы подать энергию к материнской плате старых моделей, использовались 20-пиновые коннекторы. Сегодня используются преимущественно коннекторы на 24 пина, иногда разборные (обозначаются 20 +4). Если вы скрупулезно подошли к покупке комплектующих и заказали совместимые модели, с подключением проблем не возникнет.

Этот коннектор сложно спутать с другими – на БП обычно он такой один, как и гнездо на «матери». Чтобы запитать эту плату, достаточно вставить штекер в гнездо и аккуратно вдавить его до щелчка, чтобы скоба фиксатора вошла в соответствующий паз.Для извлечения же штекера, достаточно надавить на фиксатор, освободив скобу из паза, после чего его можно достать.

Подключение процессора

Для того чтобы запитать CPU, подается напряжение 12 вольт через четырехпиновый коннектор. Для мощных процессоров иногда используется разборный штекер, на котором еще есть 4 дополнительных пина (обозначается как 4 + 4). На материнке такой слот тоже только один, как и соответствующий провод на системном блоке.

Подключать его следует аналогично «мамке» – аккуратно вдавить в гнездо до щелчка фиксатора. Подобным способом он и извлекается – надавливаем на фиксатор, освобождая скобу, и аккуратно достаем провод.

Если позволяет конструкция материнки и корпуса, подключить подачу энергии к процессору, можно еще до монтажа основной платы, чтобы пустить провод за ней и тем самым освободить немного места в корпусе перед материнкой.

Кроме того, на некоторых БП, например, мощностью 500w от Chieftec, может быть похожий штекер для питания видеокарты. Спутать его с кабелем от процессора сложно, так как на нем есть как минимум 6 пинов, а вставить его в неподходящий порт, невозможно физически.

Немного об mAtx и Mini-ITX

Такая схема подключения БП к процессору и «матери» обозначается 24 + 4 (на старых компах, соответственно, 20 + 4). Это может пригодиться при выборе блока питания, чтобы долго не вникать в характеристики устройства.

Подключение материнских плат mAtx и Mini-ITX мало чем отличается – обычно в них используется аналогичная схема.

Разница же заключается в несколько урезанном функционале двух последних форм-факторов: обычно такие модификации имеют меньшие габариты по сравнению с ATX, а поэтому на них помещается меньше разных портов и интерфейсов.

Однако, собирая компьютер такого форм-фактора, все же уточните какая схема питания используется на такой материнке – возможно, вам потребуется совсем другой тип БП.

Видео ролики представлены не мои, так как не вижу смысла повторять одно и тоже. Но подтверждаю, что на них все сделано верно. Приятного просмотра и будьте внимательны.

Напоминаю, что любые комплектующие к персональному компьютеру по самым выгодным ценам, вы найдете в этом популярном интернет-магазине.

Также советую почитать как правильно подключить к материнской плате переднюю панель и как подключить USB разъемы на материнке. О подключении передних аудио разъемов, вы можете узнать здесь.

Спасибо за внимание, друзья, и еще раз с наступающим! Буду весьма признателен всем, кто поделится этой публикацией в социальных сетях. До завтра!

С уважением, автор блога Андрей Андреев

возможные причины и способы решения

Блок питания — это аппаратный компонент ПК, который подает энергию на внутренние устройства. Он получает ее от домашней электросети и преобразует переменный ток в постоянный, который нужен элементам компьютера. И также он регулирует напряжение внутри компьютерной сети до рабочего уровня, что позволяет машине работать стабильно и не перегреваться. Он является неотъемлемой частью любого ПК и должен работать исправно, чтобы другие компоненты надежно функционировали. Поэтому если блок питания не запускается, пользователю необходимо провести его проверку, а при необходимости, ремонт или замену.

Все о блоках питания

Переменный ток сети не может напрямую подаваться в ПК, поскольку его компоненты используют энергию постоянного тока и нужно предварительно выполнить процесс выпрямления. Этот переход и обусловливает основную задачу блока питания (БП) в качестве выпрямителя переменного тока.

Источник устроен таким образом, что гарантирует нормативное напряжение всем узлам ПК. Для этого он распределяет мощность по разным кабелям с рабочим напряжением. Например, разъем жесткого диска DVD обеспечивает 5 вольт для электронных узлов и 12 вольт для двигателя своего привода.

Компоненты ПК имеют различные соединения, но каждый источник имеет все необходимые разъемы для стандартной сборки. Особенно важно: блок должен иметь такое количество штепсельных вилок для жестких дисков и дисководов CD / DVD, чтобы можно было легко установить дополнительные дисководы.

Большинство офисных ПК имеют небольшую модель с мощностью 300 Вт. Адаптер для ПК с поддержкой игр должен обеспечивать мощность не менее 400 Вт, потому что сильные процессоры и быстрые видеокарты требуют много энергии. В этом случае может появиться сбой, когда блок питания запускается и выключается сразу же.

Если в ПК работает несколько видеокарт, то может потребоваться модель мощностью 500 или 650 Вт. В настоящее время продаются устройства мощностью 1 000 Ватт. Но они редко применимы. Если приобрести маломощный блок, компьютер может выйти из строя, например, во время игр или просмотра видео. Это происходит потому, что соответствующие компоненты ПК потребляют много энергии. Перегрев является основной причиной того, почему блок питания не запускается.

Описание источника постоянного тока ATX

Блок ATX — это преобразователь энергии. Он преобразует переменный ток (AC), подаваемый энергоснабжающей компанией, в постоянный ток (DC) с необходимым уровнем напряжения, достаточным для компонентов ПК, что соответствует 110-115 или 220-230 вольт.

Это преобразование выполняется с помощью процессов:

• переключения;
• выпрямления;
• фильтрации.

На многих ПК установлены блок, называемый SMPS или импульсным. Когда не запускается импульсный блок питания и потребуется провести тестирование его работы, пользователям необходимо строго выполнять технику безопасности и меры по защите от ударов электрическим током. В БП присутствуют опасные напряжения и токи. Внутри есть конденсаторы, которые накапливают энергию и могут поразить человека электротоком, поэтому ремонт блока должен выполняться только квалифицированным персоналом.

Рекомендации и меры защиты в случаях, если не запускается блок питания ATX:

1. Пользователь может легко найти источник на системном блоке, увидев вход, к которому подключен шнур, не открывая компьютер.
2. Если отключить и снять БП, то он будет выглядеть в виде металлической коробки с вентилятором внутри и несколькими кабелями, прикрепленными к нему.
3. Рядовому пользователю не рекомендуется отсоединять блок питания, лучше оставить его в корпусе.

PSU: аппаратный компонент компьютера

PS, P / S или PSU являются аббревиатурами для блока питания. Ниже приведен список элементов, которые поставляются в комплекте с БП:

1. Шнур питания к компьютеру.
2. Корпус для предотвращения попадания пыли в БП.
3. Вентилятор для охлаждения и отвода воздуха.
4. Выключатель для изменения напряжения.
5. Пакеты кабелей, размещенные на передней внутренней панели БП. Они подключаются к материнской плате компьютера и внутренним компонентам. Поэтому если не запускается блок питания, материнская плата – это первое устройство которое перестанет работать.
6. Разъемы для дисков.
7. Разъем материнской платы представляет собой 24-контактный ATX, который при подключении обеспечивает ее питанием.
8. Селектор входного напряжения.

Функциональный блок ATX обеспечивает ток в режиме ожидания +5 В, 720 мА по фиолетовому проводу на контакт двигателя. Этот ток также подается на слоты PCI, даже когда компьютер выключен и поврежден. Поэтому, когда блок питания не запускается, есть дежурка. Поэтому рекомендуются при отключении БП, подождать 30 секунд перед началом работы внутри системного блока, чтоб принять надлежащие меры предосторожности против электростатического разряда.

Диагностика проблем с питанием

Проблемы с электропитанием могут трудно диагностироваться, особенно если пользователь не знает, что искать. Вот несколько советов о том, как быстро определить неисправность, если блок питания не запускается и как устранить этот сбой.

Плохой источник может быть предпосылкой многих проблем с ПК. Опыт может помочь техническому специалисту в диагностике проблем, вызванных неисправным источником, который обычно игнорируют новички.

Любая непостоянная проблема может быть вызвана неисправным источником. Общие симптомы, когда компьютерный блок питания не запускается:

1. Сбой при включении напряжения.
2. Самопроизвольная перезагрузка или прерывистая блокировка во время стабильной работы.
3. Ошибки памяти.
4. HDD и вентилятор не вращаются.
5. Перегрев из-за отключенного вентилятора.
6. Частые отключения, которые вызывают перезапуск системы.
7. Удары током, которые ощущаются при прикосновении к корпусу.

Есть также некоторые очевидные подсказки, которые должны дать ответ на вопрос, почему не запускается блок питания. Они включают:

1. Система, которая полностью мертва, в ней ничего не происходит, когда ПК включен.
2. Дым, который появляется при включении ПК.

Другой способ проверить БП — это использовать специальное программное обеспечение. Оно позволяет обнаружить перепады температуры или производительности, покажет, сколько энергии подается на какие компоненты, что поможет быстрее решить проблему.

Электрическая проверка БП

Сначала убеждаются, что компьютер подключен к электросети через розетку. При необходимости можно использовать лампу или фен, чтобы удостовериться, что электрическая розетка работает. В некоторых случаях на БП присутствует переключатель, убеждаются, что он включен. Иногда на блоке может быть установлен красный выключатель меньшего размера для выбора типа напряжения.

Источники питания последних выпусков иногда имеют электрический фильтр, который предотвращает перезагрузки компьютера после короткого замыкания. Чтобы исправить этот сбой, просто отсоединяют шнур питания от компьютера, затем нажимают и удерживают кнопку питания в течение нескольких секунд, чтобы разрядить накопленную энергию и сбросить защиту.

Блок питания работает правильно, если напряжения в проводах соответствует параметрам:

• синий + 11,20 В;
• желтый + 11,20 В;
• фиолетовый + 5,20 В;
• оранжевый + 3,33 В;
• красный + 5,20 В;
• белый + 5,20 В;
• серый + 5,20 В.

Источники питания не предназначены для работы в режиме ожидания, поэтому напряжения могут отличаться незначительно от приведенной ниже таблицы, и по этой причине источник должен работать таким образом только в течение короткого времени. Напряжение по номерам контактов:

• № 1 — 3,3 В;
• № 2 — 12 В;
• № 3, 5, 6, 7 — GND;
• № 4 — питание;
• № 8 — 5 В;
• № 9, 10 — 5 В;
• № 11, 12 — 3,3 В;
• № 13, 15, 17 — GND;
• № 14, 16 — 5 В;
• № 18 — PW-OK;
• № 19 — 5 В;
• № 20 — 12 В.

Для текущих источников питания линия управления Power/On обычно зеленого цвета.

Упрощенный метод проверки ATX

Если блок питания ATX не запускается, то проверяют правильность работы на соответствие его напряжений техническим данным производителя. Для выполнения этих тестов используют отвертку, чтобы открыть коробку, кабель для обхода питания. В этом случае используют простую скрепку и один мультиметр для выполнения необходимых измерений. Прежде всего, нужно принять определенные меры предосторожности перед тем, как открывать корпус БП. Источник должен быть отключен от электросети и кнопка питания на задней панели в выключенном положении.

Для начала необходимо открыть коробку с помощью отвертки и найти разъем БП, состоящий из 24 (20 + 4) контактов. После нахождения отключают его от материнской платы. Следующим шагом находят зеленый провод, называемый PS_ON (PowerSupply ON), который подключен к общему черному кабелю БП. С помощью перемычки с зажимом зеленый провод соединяют с любым черным проводом разъема, после чего будет искусственно включаться источник без необходимости подключения базовой платы. После этого подключают кабель питания к электросети и нажимают кнопку на задней панели, чтобы перевести его во включенное состояние. Для того чтобы убедиться, что мост сделан правильно, включают источник питания, и если вентилятор вращается и гонит воздух, то все сделано правильно.

Теперь нужно провести измерения, для чего используют мультиметр. Красный и черный разъемы расположены в положении измерения натяжения: черный разъем для COM и красный для V Гц.

Поворотный переключатель расположен в зоне измерения постоянного напряжения в положении 20, поскольку будет измерять напряжение 3,3 В, 5 В и 12 В.

Краткое примечание о полярности

Если блок питания не запускается с первого раза, при проведении проверки нужно обеспечить полярность измерений мультимером. Помещают черный измерительный провод мультимера в любой общий кабель, а красный по очередности в кабель разных цветов, которые находятся в разъеме БП. Замеряют напряжения на соответствие паспортным значениям, указанным производителем. Все напряжения, которые будут определяться, являются постоянными. Провода БП имеют цветовую кодировку.

Измерительные выводы также имеют цветовую кодировку: красный — положительный (+), а черный — отрицательный (-). Чтобы проверить выходное напряжение на материнской плате, помещают черный измерительный пр

Как включить блок питания без материнской платы

Здравствуйте, уважаемые читатели блога. Предлагаю вашему вниманию статью на тему “Включить блок питания без материнской платы”. Поломки, что возникают в процессе эксплуатации компьютера, требуют устранения. В том случае, когда после нажатия кнопки включения, компьютер не запускается, то вероятной причиной неисправности может быть вышедшая из строя материнская плата или блок питания. Обе комплектующих детали покупать будет нецелесообразно, изначально нужно проверить какая именно деталь вышла со строя.

Из этой статьи вы узнаете о том, как проверить на работоспособность блок питания.

Есть еще несколько причин, по которым требуется произвести запуск блока питания без компьютера, а именно в случае применения в одном корпусе двух блоков питания, при необходимости проверки работоспособности новых схем ну и конечно запуск блока питания для проверки его исправности.

Рис 1. Блок питания.

Компьютерный блок питания является вторичным источником питания, который обеспечивает компьютерные узлы бесперебойным электропитанием и преобразовывает сетевое напряжение до заданного значения. В некотором роде использование блока питания стабилизирует и защищает компьютер от незначительных перебоев электропитания. А вентилятор этого устройства, который начинает работать после того, как включить блок питания, является частью охлаждающей системы внутренних деталей системного блока.

Кнопка включения POWER на компьютере подсоединена к материнской плате, которая питается от блока питания. И, казалось бы, что произвести включение блока питания вне этой схемы невозможно (поскольку блок питания не запускается без нагрузки). Но это не так.

Оказывается, запустить блок питания без материнской платы не составляет больших трудностей. Это несложно осуществить, имея под рукой компьютер на котором можно запустить блок питания, скрепку и пинцет и следовать такой инструкции:

1. Любая операция, связанная разъединением и соединением проводов и разъемов должна осуществляться при выключенном компьютере, отсоединенном сетевом кабеле и снятой крышкой системного блока. Не стоит забывать о мерах безопасности, поскольку некоторые элементы монтажа будут находиться под напряжением.

2. Отключаем все разъемы, которые соединяют блок питания с материнской платой и другими устройствами. Поскольку запустить блок питания можно только под нагрузкой, значит необходимо оставить подключенными одно из устройств (жесткий диск или DVD/CD привод). На рисунке показаны основные коннекторы блока питания

Рис 2. Коннекторы БП.

Где:

1 – коннектор для подключения флоппи-дисковода. Отключаем.

2 – АТА(IDE)-коннектор. Подключает питание до АТА-винчестера или привода оптических дисков. Оставляем один коннектор подключенным к разъему  на винчестере или приводе (DVD/CD).

3 – SATA-коннектор. Подключает питание до SАТА-винчестера. Отключаем.

4 – коннектор ATX12V (подключает питания к процессору). Отключаем.

5 – коннектор (главный 8-контактный и дополнительный 6- контактный) питания карт PCI—E. Отключаем.

6 – 24-контактный коннектор ATX (подключает питания к материнской плате). Отключаем.

7 – при наличии других коннекторов – их также отключаем.

Чтобы запустить блок питания нам понадобиться 24-контактный коннектор ATX (смотри рисунок).

Рис 3. Выводы 24-контактного коннектора ATX

3. Разъем, который соединял материнскую плату, и блок питания оснащен выводами PS-ON и GND. Где вывод PS-ON – включение, он является 16-м контактом разъема, на котором чаще всего провод зеленого цвета (реже этот провод серый, поскольку китайскими производителями производится путаница английских слов green и gray). А GND – земля, это пятый в разъеме провод, который всегда черного цвета. Для того чтобы убедится, что провода были выбраны правильно и запуск блока питания не повредит самому БП, нужно посмотреть надписи, которые есть на плате блока питания возле точек, где припаяны провода. Включить блок питания можно путем соединения проводов PS-ON и GND и подачи напряжения на блок питания.

4. Для того чтобы запуск блока питания произошел сразу после того, как на него было подано питание, провода PS-ON и GND должны оставаться соединенными. Но лучше если между этими проводами есть переключатель и при включении блока питания Вы сами будете руководить подачей питания.

5. В том случае, когда требуется использовать блок питания для долговременной работы, а не в целях тестирования нужно учесть то обстоятельство, что указанная на БП мощность является пиковой. Если требуется включить блок питания с целью его долговременной работы, то нужно использовать среднюю мощность.

Подключение блока питания к материнской плате

Персональный компьютер состоит из множества компонентов. Одним из них является блок питания. С его помощью все элементы системы получают подпитку электроэнергией, что позволяет им функционировать надежно и без сбоев. Как осуществляется подключение блока питания ПК к материнской плате и что он из себя представляет мы узнаем ниже.

Понятие блока питания

Под блоком питания подразумевают устройство, которое преобразует напряжение в электронной сети здания и передает его другим элементам. В России БП трансформирует переменный ток напряжением 220В в постоянный ток следующей мощности:

К нему можно подключать:

1. Материнскую плату;
2. Жесткий диск;
3. Видеокарту;
4. Куллеры;
5. Дисковод;

Установка блока питания на ПК позволяет нивелировать перепады напряжения в сети, что предотвращает выход из строя других элементов.

Подробнее о разъемах

Современные БП отличаются от своих предшественников количеством разъемов, для подключения тех или иных устройств. Вот их перечень:

• Базовые коннекторы, подающие ток мощностью в 3.3, 5 и 12 В;
• Провод материнской платы. Старые МП подключались к питанию, посредством 20 жильного кабеля. Современные МП используют лишь 20 жил. Чтобы иметь возможность работать с любыми платами, блоки имеют кабель, состоящий из 20 жил объединенных в вместе и 4 дополнительных жил для старых моделей;
• Оптические диски старых моделей используют 4 жильные (пиновые) кабели, в то время как новые подключаются кабелями в 15 pin;

Обратите внимание! Одни и те же элементы системы могут функционировать от кабелей разного напряжения.

Подключение блока питания к материнской плате

Подсоединение материнской платы к блоку питания осуществляется при помощи кабеля в 24 контакта или кабелем в 20 контактов. По ним подается напряжение разной мощности, что позволяет присоединять другие устройства, устанавливаемые на материнскую плату. Данная процедура не сложная, интуитивно понятная и вы не сможете неправильно соединить кабель с платой, так как на них стоят специальные ограничители. Во время установки не стоит сильно давить на плату, так как вы может повредить ее.

Монтаж блока питания

Смонтировать БП можно выполняя следующую последовательность действий:

1. Положите СБ на бок. Это делается для удобства установки, так как в таком случае вам не придется прикручивать БП, удерживая его на весу;
2. Снимите крышку корпуса и другие элементы, мешающие установке;
3. Стандартные корпусы под СБ подразумевают установку БП на специально отведенное место, при помощи креплений. Конструкция креплений организована таким образом, что вам сложно будет установить его некорректно;
4. После фиксации БП убедитесь, что вентилятор, расположенный внутри блока, свободно вращается и ему ничего не мешает;
5. Подключите кабели, отходящие от блока к необходимым устройствам. Последовательность подключения обычно выглядит следующим образом: материнская плата, процессор, видеокарта и дисковод;
6. Установка крышки корпуса на место и подключение к СБ внешних устройств;
7. Пробный запуск компьютера;

Важно! Перед включением, проверьте правильность подключения всех элементов. Это поможет вам избежать траты времени на повторное снятие и установку крышки СБ.

Подключение

Подключение блока, который установлен в соответствии с правилами, должно пройти в штатном режиме. Если компьютер не запускается, проверьте правильность подключения всех проводов. Возможно, где-то допущена ошибка и проверив все еще раз вы с легкостью устраните ее.

При установке и подключении БП, помните о следующих правилах:

• Каждый БП содержит конденсатор, который сохраняет электрический заряд, даже после его обесточивания. Не стоит самостоятельно разбирать БП и вставлять посторонние предметы в технологические отверстия на его корпусе;
• При снятии БП поддерживайте его рукой, иначе при раскручивании винтов они могут застопориться;
• Не перерезайте стяжки, которые скрепляют провода в единый кабель или делайте это очень аккуратно, предварительно обесточив систему;

Не присоединяйте к БП большое число различных устройств, если его мощность не позволяет этого. В противном случае вы нарушаете стабильность работы, что может привести к повреждению не только БП, но и других элементов. Проще купить более мощный СБ, чем тратить деньги на приобретение материнской платы или видеокарты, сгоревших после перегрузки. Если вы не уверены в собственных силах или компьютер после нескольких попыток не удалось включить – обратитесь к специалистам. Они помогут вам в поиске и устранении неисправности.

Так же вы можете посмотреть статьи на темы Как подключить провода к материнской плате и Как подключить кнопку питания к материнской плате.

Как запустить блок питания без компьютера и зачем это нужно

Просмотров 2.7k. Опубликовано 26.07.2018 Обновлено 02.05.2020

Здравствуйте! Пытаясь протестировать работоспособность каких-то компонентов, пользователи идут на различные ухищрения. К примеру, многие пытаются включить блок питания без компьютера или материнской платы при помощи специальной самодельной перемычки. Для этого придется быть опытным пользователем, умеющим обращаться не только с системой, но и с железом.

Как запустить блок питания без компьютера и ноутбука с помощью перемычки — инструкция, видео

Активировать БП форм-фактора ATX без компа можно, если вы хотите, например, протестировать работоспособность этого компонента отдельно. Все же иногда причиной того, что компонент не запускается, становится не его поломка, а проблемы с разъемом.

Для начала вам понадобятся:

• Кусачки.
• Какой-то провод или небольшая металлическая проволока.
• Легкий компонент, например, кулер.

Подключите к БП какое-то устройство, чтобы источник не работал впустую. Если заставлять его работать просто так, компонент может просто сгореть.

Зачистите концы провода и согните его в форме небольшой дуги. Металлическими концами соедините между собой зеленый и черный провод ― PS_ON и COM. После этого включите устройство в розетку.

На отдельных БП цвета часто бывают спутаны. Лучше посмотрите расположение контактов в документации.

Как включить бп без материнской платы

Инструкция для включения блока без материнской платы полностью аналогична приведенной выше. Можете воспользоваться приведенным алгоритмом.

Если текстовый вариант вам не по душе, посмотрите видео, приведенное немного выше. Вместо провода или проволоки можете использовать обычную канцелярскую скрепку. Но предварительно разогните ее.

Ни в коем случае не разбирайте компонент. В нем всегда сохраняется огромный заряд электрического тока.

Выводы

Мы не рекомендуем использовать эту инструкцию, если вы впервые в жизни разобрали свой компьютер. Неопытный пользователь может случайно сломать хрупкий компонент или получить поражение электрическим током.

Плюсы и минусы

Плюсы включения БП без материнской платы:

• Можно протестировать его работоспособность отдельно.
• Устройство используют как отдельный источник питания.

Минусы включения БП без материнской платы:

• Нужно уметь работать с «железом».
• Можно получить удар электрическим током.
• Легко сломать компонент.

Видеообзор

Характеристики питания компьютера и типы разъемов

Блок питания — это кровь компьютера, и без него компьютер даже не может функционировать, независимо от того, насколько хорошее программное обеспечение и оборудование в нем установлено. Если кто-то отключит компьютер от источника питания и откроет корпус процессора, он сможет взглянуть на большую коробку с источником питания. Коробка выглядит большой, и из нее выходят или к ней подключаются толстые провода. Подключение к источнику питания содержит большое количество блока питания, поэтому, когда кто-то собирается установить или переустановить какое-либо оборудование, им рекомендуется сначала отключить блок питания, поскольку поток заряда также может вызвать серьезные повреждения от удара.Существуют некоторые варианты блоков питания и способы их установки в компьютер;

Типы разъемов и их напряжения:

Следует знать, что разъемы, которые подключаются к материнской плате, бывают разных размеров и типов. Когда кто-то открывает ЦП, можно найти много типов проводов, выходящих из коробки, и много разъемов также там. Каждый из этих разъемов, который можно было бы увидеть, каким-то образом связан с другими частями системы.Кроме того, они также будут подключены к самой материнской плате, чтобы гарантировать, что видеокарты, материнские платы и все другие устройства, которые видят компьютер, получают соответствующий источник питания. Ниже приведены типы разъемов, которые можно найти в компьютере;

SATA: Устройства хранения, которые можно найти в компьютерах, также нуждаются в источнике питания. Подключение источника питания к нему необычно, например, у него не может быть 4-контактного разъема. Есть разъем питания SATA, который можно использовать для расширения возможностей диска SATA.Это соединение может обеспечить питание новейших дисков SATA и тех, которые вышли в переходный период SATA. Стандартное подключение питания для SATA можно увидеть в дальнем левом углу диска. Но, если у вас есть только разъем Molex, он может позволить использовать и этот разъем. Последний SATA не имеет привода и обычно имеет только одно соединение SATA. Этот разъем очень специфичен, и диск SATA — единственное устройство, которое может использовать этот тип подключения.

Molex: это наиболее часто встречающийся тип подключения к компьютеру. Это самый простой разъем, имеющий 4-контактный разъем питания. Название было дано этому соединению из-за производителя, создавшего этот соединитель. На самом деле Molex — очень большая организация, и она создала много разъемов, но соединения, которые можно найти в компьютерах, теперь носят название этого разъема Molex.

4/8-контактный, 12 В: 4-контактное соединение также известно как соединение Molex. Это один из наиболее распространенных типов разъемов, используемых в компьютере.Разъем имеет некоторые формы, например, он наклонен с одной стороны, чтобы его можно было вставить в разъем питания, имеющий точный размер. Обычно эти типы питания используются для расширения возможностей периферийных устройств внутри компьютеров, таких как CD-ROM. Многие вентиляторы также подключаются к этому конкретному разъему. Этот разъем можно найти во многих местах в системе, поскольку сейчас он очень распространен. Здесь также находится 8-контактный разъем. Это называется EPs12 вольт. Этот источник питания относится к начальному уровню и был разработан специально для серверов и тех устройств, которые имеют несколько целей.Кроме того, если процессор имеет несколько ядер, которым требуется много энергии, то этот разъем также используется там. Поскольку к нему подключено 8 контактов, поток мощности велик. Также их можно найти на материнской плате с указанием 24-контактного разъема.

PCIe 6/8-Pin: Материнская плата — не единственная часть компьютера, которая требует большого количества энергии. PCIe иногда имеет больше подключений, поэтому он также требует больше энергии. Кроме того, есть несколько 6-контактных и 8-контактных разъемов питания, которые специально разработаны для PCIe, и они напрямую подключаются к разъемам на нем.Следовательно, через PCIe может проходить большое количество энергии. 6-контактный разъем на самом деле имеет мощность 75 Вт, а 8-контактный разъем — 150 Вт. Причина, по которой PCIe требует слишком много энергии, заключается в том, что в нем есть видеокарты, и если видеокарта мощная, она потребует много энергии. Кроме того, к карте подключено множество процессоров и несколько вентиляторов, которые помогают охлаждать тепло, выделяемое картой. Если посмотреть на верхнюю часть видеокарты, то можно найти там разъемы.Здесь можно подключить больше разъемов, если карте PCIe требуется больше энергии. Итак, сама карта тоже имеет разъем и требует прямого питания.

20-контактный: 20-контактный разъем использовался в прошлом, когда стандарты были не такими высокими, и мощность не требовалась так много для поддержания работы системы. Теперь, когда столы изменились, требуется больше энергии, и теперь использование 20-контактного разъема меньше. Теперь можно найти 20-контактный разъем вместе с дополнительным 4-контактным разъемом, чтобы на устройства можно было подавать больше энергии, чтобы они могли работать на должном уровне.

24-контактный: С тех пор как устройства сильно эволюционировали, их потребности в источниках питания также резко возросли. Теперь 20-контактный разъем использовать нельзя, и его заменили 24-контактные разъемы. Этот разъем действительно большой и находится на материнской плате. Поскольку размер этого разъема довольно велик, его легко найти на материнской плате. Здесь достаточно просто вставить вилку, и между блоком питания и материнской платой будет установлено прямое соединение.

Гибкий диск: дисководы гибких дисков больше не используются. Но если он есть в компьютере, тип разъема, который к нему подключен, каким-то образом сильно отличается. Этот уникальный разъем представляет собой 4-контактный разъем, и он слишком мал. Теперь это просто название коннектора гибкого диска, и это его общее название. Иногда его также называют соединителем Берга. Причина, по которой разъем такой уникальный и маленький, заключается в том, что дисковод для гибких дисков требует действительно небольшого количества энергии, поэтому разъем всего 4-контактный.Благодаря его уникальности, довольно легко найти правильное подключение к источнику питания и подключить его к приводу, чтобы он мог нормально работать.

Технические характеристики:

Когда кто-то начинает проверять источники питания, которые есть в компьютере, есть много терминов, с которыми человек столкнется, и он может даже не знать, что они означают. Типичным примером этого является A. A обозначает Ампер, и это единица электричества, которая указывает, сколько электронов может пройти через определенную точку в данное время.Ампер обозначается словом A. Вот некоторые спецификации, которые следует усвоить;

Мощность: есть важный термин, о котором следует знать. Это называется «ватт». На самом деле это расчеты того факта, что сколько вольт, умноженное на ампер, приходит к общему количеству ватт. Эта сила используется во всех местах частиц в любое время. Итак, если взять общее количество вольт и ампер, что означает, сколько электронов проходит мимо, и умножить их оба, тогда будут получены ватты.Таким образом, мощность 60 Вт будет равна 120 В и электричеству 0,5 ампер. Это написано на многих местах питания. На этикетке блока питания также указаны значения напряжения и силы тока, поступающие с разных точек. Кроме того, это указывает на то, что общая мощность 2000 Вт может быть передана в компьютер в определенное время.

Размер: Размеры соединения имеют большое значение, поскольку многие разъемы различаются по размеру. Для одного разъема доступно несколько размеров, поэтому, если кто-то собирается их подключить, он должен убедиться, что разъем любого размера подключается к подключению, чтобы можно было установить правильный тип подключения и электричество могло легко проходить через него. .Меньшие материнские платы будут содержать небольшие соединения, и, следовательно, для них потребуются меньшие разъемы. Количество разъемов: еще одна важная вещь, которая имеет наибольшее значение, если количество разъемов, доступных на устройстве. Но поскольку источник питания может отличаться, нужно очень тщательно выбирать разъемы, чтобы удовлетворить потребность в мощности и чтобы подключенное устройство могло работать правильно.

ATX: ATX — это тип блока питания. Он настолько стандартный, а форма и размер настолько стандартизированы, что можно легко найти ATX и подключить его к тому месту, где он был подключен раньше.Стандартизация размера и формы позволяет соединениям ATX принимать любой разъем ATX, независимо от того, новый он или нет, он наверняка будет совместим. Используемый источник питания может иметь много различных типов разъемов, и этот разъем позволяет большому количеству оборудования получать питание непосредственно в них. Следовательно, когда кто-то покупает блок питания, он должен убедиться, что его размер такой же, и есть совместимость между текущим и новым разъемом. Блок питания не такой уж жесткий; есть и довольно модульные.АТЗ — один из них. Есть соединения, которые можно найти на задней панели, чтобы можно было выполнять стандартизованные соединения, и это зависит от того, что необходимо на другой стороне разъема. Кроме того, это может позволить пользователю минимизировать количество кабелей, которые у него есть в компьютере. Кроме того, можно довольно легко добавить или удалить долы и тип соединителя, который вам нужен.

Micro ATX: Как известно, материнские платы бывают разных размеров. Итак, если материнская плата небольшая, очевидно, что и размер будет небольшим.Таким образом, существует потребность в микро-ATX, который имеет небольшие размеры и легко подключается к материнской плате. Так что даже с разъемами ATX следует быть осторожными, поскольку их размеры могут легко отличаться.

Варианты двойного напряжения:

Эта опция фактически означает, что блок, который содержит эту функцию, может работать с одним из двух доступных напряжений питания. Во многих странах разное напряжение. Благодаря этой функции производители могут продавать свою продукцию и в других странах, поскольку напряжение можно регулировать с помощью опций двойного напряжения.Следовательно, пользователь может выбрать конкретные параметры напряжения, и это можно сделать с помощью небольшого переключателя. Поскольку шнур питания ПК прикручен к задней части корпуса, у некоторых из них есть небольшой переключатель, и там указано напряжение, например, 115 В или 220 В. Здесь можно найти вариант с двойным напряжением и самому изменить его.

После этого можно ознакомиться с типами подключения питания и самостоятельно их настроить. Также он может попытаться отключить компьютер от сети, открыть его и проверить подключение к источнику питания, и это может повысить уровень знаний человека.Также следует знать о размерах и количестве разъема. Причина в том, что, если размер отличается от разъема, он может вообще не подключаться или подключаться неплотно, и, следовательно, источник питания не будет легко проходить по цепи. Кроме того, следует проверить документацию и знать, какое напряжение должен быть у источника питания, и можно ли убедиться, что он получает такое же количество энергии, которое ему нужно. Кроме того, обеспечение безопасного и успешного включения компьютера поможет обеспечить правильное расположение всех предметов.

Определите разъемы источника питания

Последнее обновление , 21 апреля 2020 г., 04:14. , Дэвид Уэбб .

Кабели питания ПК содержат важные разъемы для вашего компьютера. Разъемов много, и их идентификация может быть сложной, особенно для новичка. Вот краткое руководство, которое поможет вам определить различные типы разъемов блока питания вашего ПК.

Определение разъемов источника питания в ПК

Ссылка сбоку, уникальная для каждого производителя, позволит вам идентифицировать модель.

Например, эталонный SP-ATX-650WTN-PFC относится к бренду (Spire или SP), стандарту для блока питания (ATX), выходной мощности (в ваттах) блока питания (650WTN) и Коррекция коэффициента мощности (активная или пассивная):

20/24 ATX

Контакт 20/24 ATX позволяет включить материнскую плату.Ранние модели имели конфигурацию с 20 выводами, тогда как текущий стандарт — 24.

N.B. Он по-прежнему представляет собой блок из 20 контактов, к которому вы можете добавить блок из 4 контактов. Это необходимо для обеспечения совместимости со старыми материнскими платами и их 20-контактными разъемами:

ATX P4

ATX P4 был представлен Intel для Pentium 4. Он подключается к материнской плате и питает исключительно процессор.

Сегодня на большинстве материнских плат имеется от 4 до 8 контактов, предназначенных для включения ЦП.В соответствии с последними стандартами питания используются 8-контактные разъемы (иногда называемые EPS 12 В), состоящие из 2-х 4-контактных блоков, опять же для обеспечения совместимости со старыми материнскими платами и классическим ATX P4:

MOLEX

По-прежнему присутствует в каждом ПК, иногда используется непосредственно на материнской плате (MSI) и используется для подключения жесткого диска и других дисков. Некоторым видеокартам также может потребоваться этот разъем:

Разъем SATA

Современные системы электропитания должны иметь как минимум 4 из них для питания дисков по стандарту SATA:

PCI Экспресс

Современные видеокарты нуждаются в большей мощности, поэтому они должны питаться непосредственно от блока питания.Это роль этого соединителя.

Если вы планируете купить мощную видеокарту, убедитесь, что в вашем блоке питания есть как минимум два слота PCI Express, в том числе один, который можно преобразовать:

Если в вашем блоке питания нет 8-контактного разъема, есть переходники с 6 на 8:

Изображение: © wklzzz — 123RF.com

Блок питания ПК: как выбрать подходящий для вас

Форм-фактор

и настройки кабелей

Как и в случае с большинством аппаратного обеспечения ПК, существует множество вариантов того, как выглядит ваш блок питания.

Когда дело доходит до форм-фактора блока питания, необходимо учитывать его физический размер. Для подавляющего большинства пользователей настольных ПК подойдут стандартные блоки питания ATX, хотя вы все равно захотите убедиться, что ваш блок питания поместится в вашем случае, проверив соответствующие зазоры.

Если вы энтузиаст ПК с малым форм-фактором (SFF), вам нужно провести дополнительное исследование, чтобы убедиться, что ваш блок питания подойдет. Существует большое количество блоков питания малого форм-фактора, таких как SFX, CFX и другие, поэтому убедитесь, что вы найдете блок питания, который подходит для вашего корпуса, независимо от размера вашего ПК.

Еще одно важное различие в физических характеристиках вашего блока питания — модульный он или немодульный.

Источник питания работает путем преобразования энергии из настенной розетки и направления ее к каждому из отдельных компонентов в вашей системе через различные кабели. Если ваш блок питания не является модульным, эти кабели уже будут припаяны к печатной плате, а это означает, что вам не нужно выбирать кабели, которые будут в вашей сборке. Все кабели, даже те, которые вы не используете, нужно будет хранить в вашем чемодане.

С функциональной точки зрения в этом нет ничего плохого, хотя плохая прокладка кабелей может привести к снижению эффективности воздушного потока, поэтому вы должны быть уверены, что эти дополнительные кабели не мешают.

Модульные блоки питания, с другой стороны, не поставляются с подключенными кабелями. Это меняет процесс установки, так как вам нужно будет подключить каждый кабель к блоку питания и компоненту, который он питает, но это также означает, что вы можете оптимизировать использование меньшего количества кабелей. Это приводит к более чистой конструкции и потенциально лучшему воздушному потоку.Большинство людей не собираются использовать все разъемы, предоставляемые обычным источником питания, что также делает модульные блоки более практичными.

Существует также третий промежуточный вариант, творчески названный полумодульным источником питания. Вот как они звучат: некоторые из наиболее часто используемых кабелей подключены к блоку питания, а некоторые придется подключать самостоятельно.

Для модульных и полумодульных систем питания имейте в виду, что вы не хотите смешивать и сочетать кабели от других производителей или даже разные модели от одного производителя, если не указано иное.Хотя концы кабеля, которые подключаются к компонентам в вашей сборке, стандартизированы, конец, который подключается к блоку питания, не является таким, что означает, что разные бренды могут иметь разные соединения. Вот почему вы должны использовать только те кабели, которые идут в комплекте с блоком питания.

.
