Неисправность АВР является распространенной причиной выхода из строя систем резервного или аварийного электроснабжения. От надежности этих устройств зависит стабильность работы ответственных потребителей (электроприемников первой и второй категорий согласно ПУЭ) при отключении централизованного питания. Чтобы выяснить причины поломок и быстро устранить их, необходимо сначала разобраться, что собой представляет АВР, для чего он нужен и как работает.
АВР — это автомат ввода резерва. Его главная задача состоит в автоматическом запуске электрогенератора или переключении на другой резервный источник питания при снижении напряжения в сети ниже критического уровня или полном отключении электропитания. Также он выполняет остановку электростанции и переключение нагрузки на питание от электросети при возобновлении основного электроснабжения. Для осуществления этих функций оборудование в постоянном режиме отслеживает входное напряжение и ток нагрузки.
Конструкция АВР

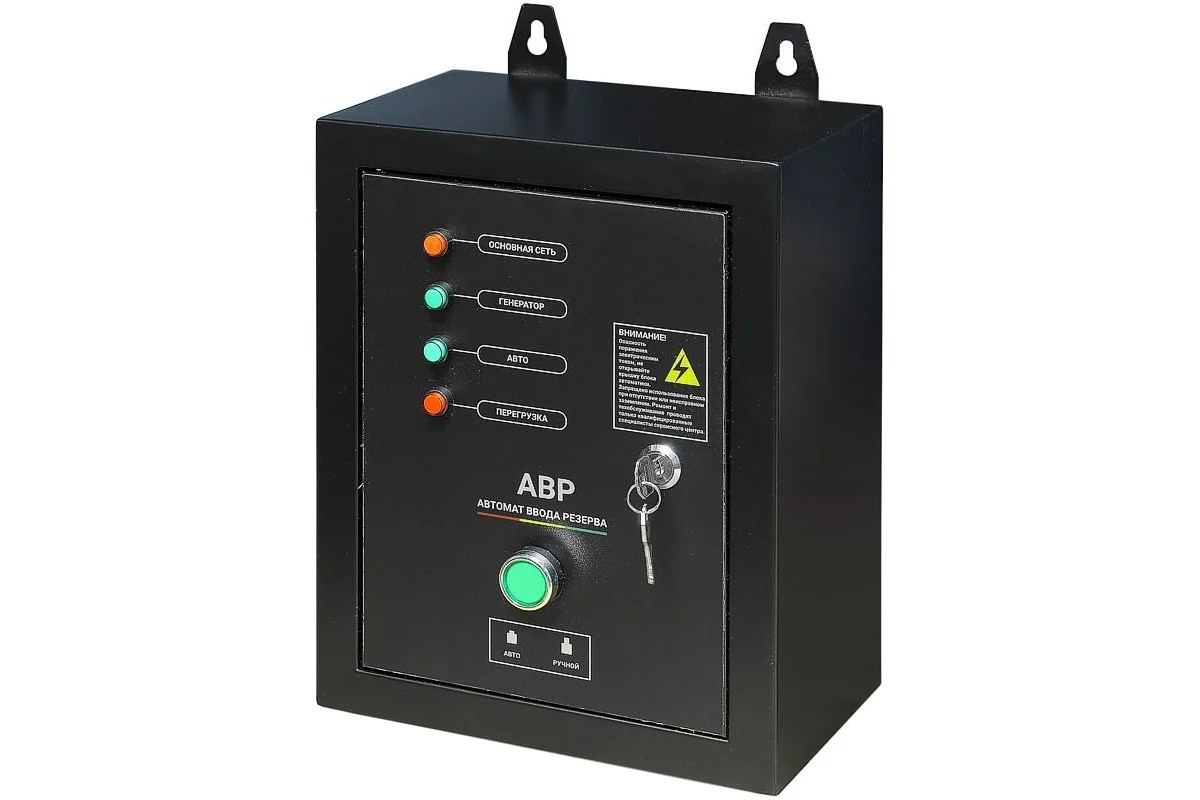

Автоматика ввода резерва обычно выполняется в виде блоков под установку в электротехнические шкафы или в формате отдельных электрощитов. Оборудование состоит из таких основных элементов:
- Релейный блок управления. Он включает реле и переключатели, которые отвечают за управление генератором. Основным реле, которое используется в АВР, является РКФ. Оно контролирует напряжение на каждой фазе питающей линии. Также могут устанавливаться реле, задающие установки по частоте электротока, величине напряжения, правильному чередованию фаз, времени срабатывания.
- Силовой блок. Он отвечает за непосредственное переключение между источниками электропитания. Силовая часть может работать на базе электромагнитных пускателей, рубильников с электроприводом, транзисторов или тиристоров.
- Микроконтроллер. Он обрабатывает данные с реле и датчиков и дает управляющие команды силовому блоку по определенному алгоритму.
Также схема АВР может включать бесперебойник для питания микроконтроллера, устройства индикации рабочего состояния оборудования, элементы управления вводом резерва в ручном режиме.
Критерии правильной работы АВР
Исправный АВР должен отвечать следующим требованиям:
- Производить включение резервного электропитания за минимальное время после отключения подачи напряжения по основной питающей линии.
- Безотказно срабатывать при любых условиях. Исключением является блокировка АВР в случае срабатывания дуговой защиты. Она позволяет минимизировать повреждения электросети при коротком замыкании.
- Иметь селективность срабатывания. Автоматика не должна реагировать на кратковременные скачки или просадки напряжения, возникающие, например, при запуске мощного оборудования с большим пусковым током.
- Однократность срабатывания. Схема оборудования должна исключать возможность нескольких его включений в работу из-за неисправности АВР или других неполадок.
Факторы, которые влияют на запуск резервного электропитания
При использовании бензиновой или дизельной электростанции в качестве автономного источника электроснабжения могут возникать проблемы с автоматическим запуском генератора. Это может быть вызвано не только неисправностями АВР, но и другими причинами, например:
- Низким качеством топлива. Особенно это относится к запуску дизельной электростанции в зимнее время. При использовании не соответствующего сезону горючего происходит затвердевание парафина, забивание топливных фильтров и полная блокировка системы топливоподачи двигателя.
- Неисправностью свечей зажигания. Эта проблема характерна для бензиновых станций. Вышедшие из строя или залитые топливом свечи не дают искру, из-за чего запуск генератора невозможен.
- Проблемами с проводкой, аккумуляторной батареей или электростартером.
- Неправильной схемой подключения автомата ввода резерва.
- Использованием АВР с неподходящими характеристиками. Многие дешевые модели автоматов китайского производства оснащаются не электромеханическими силовыми элементами, а электронными. Они не способны осуществлять полноценное управление электростанцией и несут серьезную опасность для подключаемого оборудования.
Возможные неполадки в работе АВР
Рассмотрим некоторые признаки неисправности АВР, возможные причины возникновения и способы их устранения:
| Признак неисправности | Причина | Возможное решение |
| Генератор не запускается, стартер не срабатывает | Поломка управляющего контроллера, нарушение контакта в управляющих кабелях станции или сигнального провода от АВР к генератору, нажата аварийная кнопка | Проверить и почистить контакты. Заменить неисправные компоненты |
| Блок автоматики ввода резерва срабатывает и издает сильный гул | Нарушение механического контакта в магнитном пускателе из-за попадания загрязнений | Попробовать перезапустить систему несколько раз |
| Нет индикации при включении | Плохой соединение в клеммной колодке, поломка реле | Проверить и почистить контакты. Заменить реле |
| Не работает индикация одного из рабочих режимов | Перегорел светодиод | Заменить светодиод |
| Не переключается приоритет между вводами | Неисправность реле или линии ввода | Заменить реле, восстановить работоспособность вводных линий |
Проверка и настройка устройств автоматического ввода резерва
Диагностика АВР предусматривает выполнение следующих работ:
- Проверку работоспособности устройства.
- Измерение напряжения срабатывания.
- Проверку времени задержки отключения основной линии.
- Проверку быстроты переключения между основной и резервной линией.
Многие АВР, оснащенные микроконтроллером, позволяют регулировать различные параметры, отвечающие за срабатывание автомата ввода резерва. В меню контроллера обычно доступны следующие настройки:
- Минимальное и максимальное фазное напряжение.
- Минимальное и максимальное линейное напряжение.
- Минимальная и максимальная частота электротока.
- Задержка отключения фидера (время между выходом любого контролируемого параметра за допустимые пределы и моментом отключения потребителей от линии).
- Задержка включения фидера после восстановления номинальных параметров.
Итоги
В статье были рассмотрены особенности конструкции, функции, критерии исправной работы автоматики ввода резерва, а также описаны основные неисправности АВР и способы их устранения.
АВР (автоматическое включение резерва) релейная защита, призванная предотвратить перебои в питании электроэнергией объектов электроснабжения.
Автоматическое включение резерва необходимо во всех случаях, когда в наличии имеется резервный или дополнительный источник питания. Это может быть второй трансформатор или дополнительная резервная линия, вторая секция шин. При аварийном отключении основного источника питания вся нагрузка подстанции, секции шин и т. д. переходит на дополнительный источник напряжения.
АВР используют в обязательном порядке для предотвращения ущерба от кратковременных перебоев электроснабжения и для обеспечения безаварийной подачи электроэнергии, а также для создания надежной схемы электроснабжения и достаточной производительности ТСН (трансформаторов собственных нужд) разработаны схемы АВР (автоматическое включение резерва)
АВР обязательны к установке на выключателях резервных ТСН, в стойках управления резервными маслонасосами и водяными насосами питающими парогенераторы. АВР необходимо в щитах управления 0,4 кВ питающих важные объекты и оборудование, обеспечивающее безаварийную работу потребителей и электрических станций. АВР обязательно устанавливается в ячейках секционных выключателя 2-х трансформаторных подстанций.
Основные требования, предъявляемые к АВР на оперативном постоянном токе в электроустановках высокого напряжения
- Быстродействие, обязательное условие при подключении к секциям шин синхронных электродвигателей. При несоблюдении этого требования произойдет выпадение агрегата из режима синхронизма после потери питания в бестоковую паузу, что недопустимо по технологии.
- Однократность действия, включение в работу только после отключения выключателя.
- Включение АВР недопустимо после отключения нагрузки при КЗ (коротком замыкании).
- АВР должна быть завязана и с основной МТЗ (максимальной токовой защитой), которая присутствует на действующем источнике питания, и с защитой от минимального напряжения, это действие предназначено для того чтобы АВР сработала при исчезновении напряжения питающей сети.
- В случае присутствия на действующем источнике питания устройства АПВ, то в случае если параллельная работа действующего и дополнительного источника питания не разрешена, из-за отсутствия синхронизма существует вариант неправильной срабатывании защиты при работе в параллель, необходимо установить блокировку от параллельной работы. Для этого нужно отделить рабочий источник от нагрузки независимо от работы устройства АПВ (все последующие переключения при успешном АПВ выполняют в ручном режиме) или необходимо выдержку времени устройства АВР выбрать больше времени полного цикла АВР.
Схема устройства автоматического включения резервной линии
Использование на промышленных объектах I, II категорий. Основные требования к схеме.
- Обязательно должно быть в наличии два комплекта реле, они должны предупредить ложное срабатывание, по причине неисправности сети или обрыва проводника в питающей сети, неисправности фазы на трансформаторе и прочие неполадки.
- Для АВР объектов категории III и прочих не ответственных групп, допускается использовать однорелейные АВР на каждом вводе .
- Трансформаторы напряжения устанавливают для конкретного резервного ввода, на основном вводе производится установка шинных трансформаторов.
Рис. №1. АВР резервной линии.
Назначение цепей схемы АВР (автоматического включения резерва) линии электропередач
- 1 – 2 – запуск АВР при срабатывании защиты минимального напряжения.
- 1 – 4 – блокировка АВР при потере напряжения на резервном вводе, ограничение времени импульса включения выключателя 2В
- 3 – 6 – питание реле отключения действующего ввода от защиты по минимальному напряжению (минималка).
- 5 – 6 – аналогичное питание, но при МТЗ.
- 6 – 7 – самоподхват реле 1П.
- 8 – 9 – ручное отключение выключателя 1В.
- 8 – 11 – отключение выключателя 1В при помощи минималки или от релейной защиты.
- 10 – 13 – включение контактора 2К.
- 12 – 15 – отключение выключателя 2В релейной защитой.
- 14 – 17 – включение контактора 1К.
- 16 – 19 – включение выключателя 1В.
- 18 – 21 – включение выключателя 2В.
Недостатком схемы считается возможность параллельной работы двух вводов, то есть включение основного ввода при работающем резервном вводе. Для того чтобы предотвратить параллельную работу в цепь 14 – 17 включают размыкающий контакт не допускающий включение выключателя 2В.
Характеристика аналогичных схем АВР
Схема устройства автоматического включения резервного трансформатора работает аналогично схеме включения резервной линии. Нюанс ее в том, что в ней нет блокировки АВР от отсутствия напряжения на вводе включения резерва. АВР действует без выдержки времени, это из-за того, что при наличии второго трансформатора, для рабочего трансформатора не предусмотрено АПВ. Рабочий трансформатор может работать в параллель с резервным тр-ром. Оба трансформатора подбираются согласно условиям, действующим для двух параллельно работающих трансформаторов.
Назначение цепей
- 1 – 2 подача питания на реле отключения действующего тр-ра от защиты.
- 3 – 4 и 5 – 6 – отключение обоих выключателей от защиты.
- 7 – 8 – цепь, питающая реле времени, обеспечивающая выдержку времени при включении выключателей 3В и 4В.
- 9 – 10 – питание включающего реле трансформатора резерва.
- 11 – 12 и 13 – 14 – включение контакторов, включающих катушки, привода выключателей трансформатора резерва.
- 17 – 18 и 19 – 20 – отключение выключателей 3В и 4В от релейной защиты.
- 21 – 22 и 23 – 24 – включение выключателей резервного трансформатора 3В и 4В.
Работа схемы осуществляется при низком напряжении вторичных цепей до 1кВ. Для этого на стороне НН установлен автоматический выключатель с отключающей катушкой.
Рис. №2. АВР включения резервного трансформатора.
Схема устройства автоматического включения секционного выключателя. В этом случае питание секции шин осуществляется от двух действующих силовых трансформаторов. Нормальная схема, секционный выключатель отключен, ключ устройства АВР стоит в положении «вкл». При аварийном отключении одного трансформатора, должен сработать АВР, секционный выключатель включится в работу. При этом необходимо учитывать, что общая нагрузка обоих секций не должна превышать максимально допустимую нагрузку, разрешенную на одном трансформаторе.
Рис. №3. АВР секционного выключателя.
Пояснение схемы.
Выключатели 1В и 3В включены в обмотки промежуточных реле 1ПВ и 2ПВ и обтекаются током, при этом замыкающие контуры замкнуты. После отключения одного тр-ра, при срабатывании защиты или в случае неисправности, соответствующий выключатель отключается, происходит размыкание контакта в цепи электромагнита отключения 1ЭО и происходит замыкание размыкающего контакта в цепи 1ЭВ, этих цепей на схеме нет.
Реле 1ПВ обесточивается, но контакты остаются замкнутыми в течение выдержки времени. По плюсовой цепи размыкающий контакт 1В – замыкающий контакт, 1ПВ – У –контакт, работающий на размыкание. 5В – 5КВ – минус осуществляет включение выключателя 5В. В случае если КЗ не устранилось, предусмотрено ускорение защиты на СМВ. Оно выполняется контактной группой реле 1ПВ и 2ПВ, с их помощью осуществляется подача плюса на мгновенный контакт реле времени В, осуществляющий защиту секционного выключателя. Промежуточное реле П отключает выключатель 5В. Оба тр-ра подключены от одного питающего источника напряжения, то при выходе его из строя, действие АПВ нецелесообразно. Как следствие отсутствие этой схеме пускового органа защиты от минимального напряжения.
Современные устройства АВР
С развитием инновационных технологий и совершенствованием электрооборудования элекстроустановок, постепенно производство уходит от применения простых и надежных, полностью оправдавших себя релейных схем защиты. Новейшие системы АВР отличаются сверх быстродействием , называются БАВР. Устройства объединяют в себе ряд пусковых органов, которые взаимодействуют между собой благодаря специфическим алгоритмам, они могут идентифицировать аварийные режимы.
Пусковые устройства БАВР дают возможность выполнить все задачи за минимальное время, без задания времени с устройствами РЗиА, сопутствующих элементов сети.
Рис. №4. Блок БАВР.
Главные преимущества БАВР
- Минимальное время срабатывания при аварийном режиме от 5 до 12 сек.
- Переключение с основного на резервный ввод осуществляется с сохранением синфазности питающих источников.
- Блок действует при несимметричных КЗ в энергосистеме с напряжением 110 (220) кВ, они составляют 80% от общего числа неисправностей, осуществляется контроль направления мощности и специальное реле, следящее и осуществляющее направление тока.
- БАВР надежно функционирует как при наличии синхронных и асинхронных двигателей 6 (10) кВ так и при отсутствии. Функции блока как реле направления мощности позволяет за время не более 10мс определить потери питания со стороны основного источника.
- Работает без привязки к определенным системам РЗиА. В блоке БАВР можно осуществить защиту МТЗ, ТО, ЗМН.
- С его помощью определяется величина активной и реактивной мощности, производится подсчет полной мощности, осуществляется контроль напряжения в сети и током нагрузок. Производит контроль состояния дискретных сигналов.
- Осуществляет восстановление режима ВПР в нормальное состояние без участия обслуживающего персонала.
- Сохраняет происходящие события до 1000 срабатываний БАВР.
Внедрение комплекса БАВР позволяет получить определенные преимущества:
- Обеспечения надежности и беспрерывного электроснабжения, обеспечив суточные графики за счёт достигнутого полного времени перехода на резервный за время 0,034 с.
- Значительное повышение ресурса электродвигателей и насосов ввиду ненужности производства повторных пусков электрических машин и агрегатов.
- Снижение электропотребления за счёт снижения потерь при повторном пуске и восстановлении нормальной скорости прокачки.
- Снижение потерь на разогрев печей после продувки.
- Предотвратить перерывы работы технологического оборудования, которые очень дорого обходятся предприятию.
- Снижение рисков экологических загрязнений впоследствии аварий электроснабжения.
- Повышение степени автоматизации производства.
- Повышение производительности труда работников и предприятия.
Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Поделиться ссылкой:
Когда электричество исчезает даже на несколько минут, предприятия могут понести колоссальные убытки. А для больниц такая ситуация просто опасна. В большинстве объектах необходимо обеспечивать бесперебойное электроснабжение. Для этого его следует подключить к нескольким источникам электроэнергии. Специалисты при таком подходе используют АВР.
Что такое АВР и его назначение
Автоматический ввод резерва или АВР – это система, относящаяся к электрощитовым вводно-коммутационным распределительным устройствам. Основной целью АВР является быстрое подключение нагрузки на резервное оборудование. Такое подключение необходимо, когда появляются проблемы с подачей электричества от главного источника электроэнергии. Система следит за напряжением и током нагрузки и таким образом обеспечивает автоматическое переключение на функционирование в аварийном режиме.
АВР необходимо, если имеется запасной источник питания (дополнительная линия или еще один трансформатор). Если при аварийной ситуации будет отключен первый источник, вся работа перейдет на запасной. Использование АВР позволит избежать неприятностей, вызванных перебоями подачи электроэнергии.
Требования к АВР
Основные требования к системам АВР заключаются в следующем:
- Она должна иметь высокую скорость восстановления подачи электроэнергии.
- В случае, когда основная линия перестает работать, установка должна обеспечить подачу электроэнергии потребителю от запасного источника.
- Действие осуществляется один раз. Нельзя допускать несколько включений и отключений нагрузки, например, из-за короткого замыкания.
- Выключатель основного питания должен включаться с помощью автоматики системы автоматического ввода резерва. До тех пор, пока не будет подано запасное электропитание.
- Система АВР должна производить контроль корректного функционирования цепи управления резервным оборудованием.
Принцип работы автоматического ввода резерва
Основой работы АВР является контроль напряжения в цепи. Контроль может осуществляться как при помощи любых реле, так и при помощи микропроцессорных блоков управления.
Справка! Реле контроля напряжения (также называют вольт контроллер) отслеживает состояние электрического потенциала. В случае перенапряжения в сети вольт контроллер мгновенно обесточит сеть.
Контактная группа, контролирующая наличие электроэнергии, играет основную роль в системе АВР. В нашем случае это реле. Когда напряжение пропадает, управляющий механизм получает сигнал и переключается на питание генератора. Когда основная сеть начинает работать штатно, этот же механизм переключает питание обратно.
Основные варианты логики функционирования АВР
Система АВР с приоритетом первого ввода
Суть работы системы АВР этого типа заключается в том, что нагрузка изначально подключается к источнику электроэнергии № 1. Когда случается перегрузка, короткое замыкание, обрыв фазы или другая аварийная ситуация, нагрузка переходит на запасной источник. Когда подача электричества на первом восстановлена до нормальных параметров, нагрузка автоматически переключается обратно.
Система АВР с приоритетом второго ввода
Логика работы та же, что и у предыдущего типа системы. Разница в том, что нагрузку подключают к вводу 2. В случае аварии напряжение переходит на ввод 1. После того, как напряжение на втором источнике будет восстановлено, напряжение автоматом переключится на него.
Система АВР с ручным выбором приоритета
Схема системы АВР с ручным выбором приоритета является более сложной, чем рассмотренные выше. В этом случае на системе АВР будет установлен переключатель, с помощью которого можно регулировать выбор приоритета АВР.
Система АВР без приоритета
Эта АВР функционирует от любого источника питания. В случае, когда напряжение идет на ввод 1, а на нём происходит аварийная ситуация, нагрузка переходит на ввод 2. После стабилизации работы первого ввода механизм продолжает работать на вводе 2. Когда произойдет авария на втором, напряжение автоматом переключится на первый.
Основные типы шкафов и щитов АВР
Щит АВР на два ввода на контакторах (пускателях)
Установка шкафа АВР на пускателях – это самый простой способ создать резервное питание. Этот шкаф — наиболее бюджетный вариант установки АВР. Как правило, в шкафах АВР на 2 ввода используют автоматические выключатели. Они нужны для того, чтобы защитить систему от перегрузок и замыканий. Защиту от перекоса фаз и скачков напряжения осуществляет реле напряжения. Кроме этого, реле становятся «мозгом» всей системы автоматического ввода резерва.
Шкаф АВР с двумя контакторами работает по следующему принципу. Два контактора подключены к первому и второму источнику соответственно. Первый контактор замкнут, а у второго цепь разомкнута. Электричество идет через ввод № 1.
Внимание! В случае, когда у АВР логика приоритета второго ввода, ситуация будет обратной: цепь второго контактора замкнута, а первого – разомкнута.
Если подача тока на первом вводе пропадет, а на втором будет нормальной, то контакты второго пускателя замкнутся, и механизм переключится на него. Как только на первом вводе напряжение восстановится – схема перейдет в первоначальное состояние.
При помощи реле здесь можно отрегулировать время задержки, с которой будет осуществляться переключение с одного источника на другой. Оптимальная задержка – от 5 до 10 секунд, она позволит обезопасить систему от ложного срабатывания АВР. Ложное срабатывание может произойти, например, в случае просадки напряжения.
Справка! Для того чтобы оба контактора не могли включиться одновременно, в щитах АВР используют дополнительные механические блокировки.
Щит АВР на 2 ввода на автоматах с моторным приводом
Они лучше всего подходят для использования при номинальных токах 250-6300А. Когда ток на основном вводе пропадает, специальные электромоторы получают сигнал и взводят пружины запасного выключателя, переключая нагрузку на другой ввод.
Основные плюсы шкафов АВР на моторе:
- Ресурс по перезагрузкам намного больше, чем у АВР с пускателями;
- Подключить шины к такому автомату проще;
- Щит АВР на автоматах может работать также и в ручном режиме. В таком случае включить или отключить автомат можно с помощью специальных кнопок.
Суть функционирования этого щита заключается в следующем. Если на основном вводе случилась авария, автоматика проверяет, готов ли ввод 2 для подачи тока. Если все в порядке, то пружина автомата второго ввода взводится, и подается электроэнергия. Когда ввод № 1 снова может работать в штатном режиме, весь процесс идет в обратном порядке, подавая электроэнергию на основной ввод.
На щитах с моторным приводом, как правило, устанавливается лицевая панель, на которой можно отслеживать все изменения в АВР. А для предотвращения одновременного срабатывания двух автоматических выключателей нередко используют электрические блокировки.
Щит АВР на 3 ввода
Эти шкафы являются одними из самых надежных источников питания. Все потому, что в АВР на 3 ввода есть две запасных линии, что обеспечивает максимально низкую возможность отключения питания на объекте. Обычно такие шкафы АВР используют при взаимодействии с потребителями первой категории надежности электроснабжения. К ним относятся такие объекты, обесточивание которых влечет за собой угрозу для жизни людей или безопасности государства, а также может причинить большой материальный ущерб.
Щиты АВР на 3 ввода работают по двум наиболее распространенным схемам.
Первая – это когда одна секция потребителей питается от трех независимых линий. Тогда можно установить приоритет для одного из вводов, а можно работать без приоритета. Нагрузка будет подключена туда, где нормализовано напряжение.
Вторая схема функционирования щита АВР на 3 ввода состоит в том, что две секции потребителей работают от двух линий, которые независимы друг от друга. Третий ввод подключается к запасному источнику питания. В случае аварийной ситуации он подключается к одной из секций.
Справка! Подобные щиты могут быть оснащены и механической блокировкой, и автоматами с электроприводами.
Вводно-распределительное устройство с АВР
Устройство используется для приема и учета электричества, а также для защиты зданий от короткого замыкания или перегрузки. Шкафы ВРУ с АВР используют в сетях переменного тока с напряжением 380/220В с частотой 50Гц.
Шкафы ВРУ с автоматическим вводом резерва представляют собой отдельную панель, где функционирует как автоматическое, так и ручное переключение, а также происходит учет электроэнергии, которая потребляется на каждой линии.
Шкафы ВРУ состоят из:
- Блока введения и вывода кабеля.
- Блока автоматического ввода резерва.
- Блока, где происходит учет потребляемого электричества.
Также они могут быть многопанельными. Тогда дополнительно в них будут установлены противопожарные панели, распределительные панели и другие, в зависимости от требований к электроустановке.
Щит АВР для запуска генератора
Дополнительное питание от генератора электроэнергии позволяет почти полностью избежать полного обесточивания. Это один из самых надежных способов создать бесперебойную подачу электричества. Шкаф АВР в этом случае необходим, чтобы обеспечить автоматическое функционирование генератора по заданному алгоритму.
Шкаф АВР для генератора может работать и в автоматическом, и в ручном режиме. Изначально в нём установлен автоматический режим, но вы можете его легко изменить.
Важно! Для корректной работы связки АВР-генератор последний должен иметь возможность запускаться автоматически.
Когда на вводе 1 прекращается подача электричества, система АВР отправит сигнал для запуска генератора. После того, как генератор начнет нормально функционировать, и напряжение на втором вводе достигнет нужного уровня, механизм переключится на резервный источник. Благодаря установленному реле времени второй ввод не будет подключен к генератору, пока он не начнет работать в штатном режиме. Как только на основном (первом) источнике будет восстановлена подача электроэнергии, генератор будет отключен, а питание переключится на ввод 1.
В ручном режиме работы включение и отключение генератора происходит за счет нажатия специальных кнопок.
БУАВР
Блок управления автоматического включения резерва работает в составе устройств АВР и осуществляет переключение с одного источника на другой. Также он контролирует состояние линий, управляет контакторами и магнитными пускателями, моторами и запускает электрогенератор.
БУАВР в течение определенного периода измеряет напряжение в фазах и обрабатывает результаты в реальном времени. Благодаря этому он может определять среднее значение напряжения в каждой фазе. БУАВР имеет повышенную устойчивость к перенапряжению.
АВР Zelio Logic
Система автоматического ввода резерва с релейной логикой переключения между источниками. Используется программируемое реле Zelio Logic. Одним из основных преимуществ выбора такого реле является европейское качество при относительно низкой стоимости. Также реле Zelio Logic отличается довольно простым программированием. Для корректного использования достаточно базовых знаний. Также реле имеет графический интерфейс, что серьезно упрощает взаимодействие.
АВР ATS
АВР ATS — это шкафы АВР с интеллектуальными микропроцессорными блоками. На данный момент такой вариант шкафа АВР является самым дорогостоящим на рынке. Наиболее востребованы они на промышленных предприятиях, где важно обеспечить надежную бесперебойную работу сети и максимально быстрое переключение на альтернативный источник питания. Некоторые АВР ATS переключаются с одного ввода на другой буквально за две секунды. Также таким блокам не нужно дополнительное питание. Они работают при 480В. Можно выбрать наиболее удобный алгоритм, а также автоматический или ручной режим.
АВР — автоматическое включение резервного питания, предназначенное для восстановления электроснабжения потребителей. Происходит это за счет подключения запасного источника питания при отключении основного электрооборудования. Таким образом, если происходит перерыв в этом процессе, то АВР обеспечивает цепь электропитанием. Для моментального ввода существует источник бесперебойного электроснабжения.
Назначение оборудования
Расшифровка системы АВР — автоматический ввод резерв — наилучшим образом объясняет назначение оборудования. Иногда его называют устройством автоматического включения резерва. Это определение относится к переключению основного электрооборудования на запасной генератор, что происходит при аварийном отключении главной сети.
По своему назначению ввод резерва схож с обеспечением бесперебойного электроснабжения. Вся работа системы осуществляется полностью в автоматическом режиме без участия человека. В крупных подстанциях всегда существует два ввода на две автономные секции распределительного устройства.
Согласно требованию правил устройства электроустановок, в этом случае обязательно присутствие АВР для снабжения резервным питанием на 2 ввода. Например, при нарушении работы основного электроснабжения дополнительное оборудование включится автоматически. Визуально такой момент очень трудно заметить, так как высока скорость переключения.
Устройство и принцип работы
Независимо от устройства автоматического включения резерва, принципиальной его задачей считается наблюдение за параметрами электрической сети. Для этого могут использоваться реле контроля напряжения или блоки, оборудованные микропроцессорами. Существуют два основных вида устройства:
Одностороннее (ОАВР) — один ввод работает в качестве основного и применяется, пока в электрической магистрали не возникнут проблемы. Другой выполняет роль запасного и включается в аварийных ситуациях.- Двухстороннее (ДАВР) — оба ввода выполняют основную работу и используются, как резерв.
Одностороннее (ОАВР) — один ввод работает в качестве основного и применяется, пока в электрической магистрали не возникнут проблемы. Другой выполняет роль запасного и включается в аварийных ситуациях.Сама конструкция представляет собой шкаф или щит АВР с контакторами или автоматами. Часто на практике используются конструкции с восстановлением, то есть как только в основной сети возвращается подача электроэнергии, то резервное питание отключается.
В случае падения напряжения на контролируемом участке цепи, реле подает сигнал на схему АВР. Отсутствие в сети одного напряжения недостаточно, чтобы сработало устройство переключения. Для этого необходимо присутствие еще ряда условий:
- На проверяемом участке не должно быть короткого замыкания, так как включение резервного питания будет невозможно и недопустимо.
- Выключатель ввода обязательно должен быть включен, чтобы при отсутствии напряжения не произошло случайного запуска АВР.
- На участке, от которого будет происходить питание резерва, обязательно наличие напряжения.
Когда все условия будут соблюдены, включатель резерва подает сигнал на отключение вводного выключателя обесточенной сети и на включение АВР. Алгоритм действий происходит строго в этом порядке, то есть без отключения ввода резервное питание никогда не включится.
Комплектация шкафа и щита
Комплектация и правила эксплуатации шкафов ввода резервного питания типа АВР-РН, АВРПА, АВРР практически ничем не отличается друг от друга. Устройство представляет собой сварное изделие прямоугольной формы с двумя дверями.
Внутри вмонтированы две панели, на которых установлены силовые и управляющие устройства. При эксплуатации в сетях с током до 100 А применяются шкафы, изготовленные на базе пускателей ПМ 12 с серебряными контактами.
При силе тока свыше 100 А монтируются вакуумные контакторы. Все соединения входных и выходных цепей осуществляются инструментом, обеспечивающим стойкий контакт. В шкаф устанавливаются зажимы, рассчитанные на подсоединение многожильных медных и бронированных с наконечниками проводов.
Устанавливаемые пускатели должны быть рассчитаны на 300 тыс. срабатываний, а время отключения автоматов при коротком замыкания не превышает 0,05 сек. На всех приборах должны быть соответствующие обозначения, а дополнительно под ними устанавливаются бирки с пояснением.
Шкафы обычно имеют два кабельных ввода: для питающего и резервного провода, которые подключаются к штыревым колодкам. В силовую часть входят:
- силовая колодка ввода;
- выводные колодки, соединенные с соответствующими автоматами;
- два контактора ввода;
- два трансформатора напряжения.
Питание световых индикаторов осуществляется напряжением 36 В. Установленные реле времени АВР обеспечивают трансформаторы бесперебойным снабжением электроэнергией. В систему управления оборудованием входят автоматические выключатели, сигнальные лампы и реле контроля фаз. Собранный шкаф может эксплуатироваться в условиях, исключающих атмосферные осадки и при температуре от — 45 °C до + 45 °C.
Применение резервного питания
Длительное отсутствие электроэнергии доставляет много неудобств для человека, кроме того, может привести к угрозе жизни и безопасности людей. Обеспечить бесперебойное электроснабжение можно от двух независимых источников питания, что применяется для потребителей первой категории. Особая группа первой категории снабжается электроэнергией от трех взаимно резервирующих источников питания. Такие схемы имеют ряд недостатков:
- Значение токов короткого замыкания гораздо выше, чем при раздельном электроснабжении потребителей.
- Происходят большие потери электроэнергии в питающих трансформаторах.
- Сложная защитная схема.
- Очень трудно вести учет перетоков мощности.
- Иногда тяжело осуществить параллельную работу источников питания из-за наличия ранее установленной релейной защиты.
Значение токов короткого замыкания гораздо выше, чем при раздельном электроснабжении потребителей.Поэтому существует необходимость в раздельных источниках питания с наличием быстрого восстановления электроэнергии. Именно эту задачу выполняет АВР, который подключает отдельную сеть или другой источник питания (генератор, аккумуляторную батарею). Щиты резервного включения широко применяются на предприятиях транспорта, связи, при строительстве жилищных комплексов и в других областях промышленности.
Обычно на входе в здание устанавливается шкаф ВРУ с АВР, то есть электрики комплектуют вводно-распределительное устройство блоком резервного питания. Можно такое оборудование устанавливать и отдельными блоками, которые собраны в заводских условиях.
Организация АВР в загородном доме
Для организации АВР загородного дома или беспрерывной работы насосов в качестве запасного источника питания можно использовать генератор. Он позволит на длительный период обеспечить электроэнергией потребителей, пока не восстановят основное электроснабжение.
В зависимости от типа генератора, такое устройство используется как в однофазных, так и трехфазных сетях. Чтобы срабатывание АВР происходило в автоматическом режиме, генератор должен быть снабжен стартером.
При монтаже системы необходимо подключить специальный блок автоматики, который производит запуск генератора во время отключения электроэнергии и его остановку при восстановлении электроснабжения. Блок совместим с любым видом двигателей и имеет три положения: «Запуск», «Включен», «Стоп».
Устройство снабжено подробным описанием, которое позволяет собрать АВР полностью своими руками. Правда, в зимний период двигатель внутреннего сгорания предварительно следует прогреть. Блок автоматики в своей программе подразумевает и такую функцию.
Для обустройства АВР загородного дома можно воспользоваться автомобильным аккумулятором. Помимо него, следует приобрести инвертор для преобразования 12 В постоянного напряжения в 220 В переменного.
Следует учитывать, что мощности такого устройства хватит только для освещения. Для увеличения емкости можно подключить параллельно несколько батарей. Запуск системы осуществляется с помощью специального переключателя, который устанавливается в основную сеть.
Что собой представляет система автоматического ввода резерва и как она работает. Схемы АВР, применяемые на сегодняшний день.
Даже современная система электроснабжения не всегда отличается абсолютной надёжностью. В случаях возникновения аварийных ситуаций без энергии могут остаться потребители, у которых длительный перерыв в электроснабжении может привести к большим материальным потерям, и даже к угрозе жизни людей. Поэтому как в быту, так и на производстве имеет смысл организовать питание от двух источников электроэнергии, с переводом питания от одного. Такая система называется автоматический ввод резерва, сокращённо АВР. Её работа заключается в полностью автоматическом подключении цепей электрооборудования потребителей от резервного источника питания в случае отключения основного. В этой статье мы подробно рассмотрим назначение и принцип работы АВР различных видов. Содержание:
Назначение АВР
Назначение данной системы в электрике схоже с организацией бесперебойного питания. Главная задача автоматического ввода резервного питания — это быстрое восстановление электроснабжения без участия в этом процессе человека. На больших подстанциях всегда имеется два ввода на две, разделённые секционным выключателем, секции распределительного устройства, работающие автономно друг от друга. Согласно ПУЭ (правила устройства электроустановок) автоматическое подключение резервного питания и снабжение на 2 ввода является обязательной мерой обеспечения электричеством потребителей первой категории.
Простой пример необходимости данной системы можно привести относительно освещения какого-то важного охраняемого участка. То есть при отключении основного ввода система сама включит питание от резервного источника, при этом данный важный участок останется осветлен. Максимум что может возникнуть — это непродолжительное прекращение питания, которое визуально даже отследить тяжело. Это зависит от скорости срабатывания АВР, время включения резерва должно составлять порядка 0,3–0,8 секунд.
Как работает автоматический ввод резервного питания
Принцип действия АВР основан на контроле напряжения в цепи. Это может осуществляться с помощью любых реле напряжения либо цифровых логических блоков защиты. Однако принцип работы всё рано остаётся неизменным. Рассмотрим его на самом простом примере.
Это однолинейная схема, на которой видно, что контроль напряжения осуществляется контактором КМ. Оба автомата QS1 и QS2 должны быть включены, при этом катушка КМ получит питание и будет втянута, а соответственно её замыкающий контакт в цепи основного ввода тоже замкнут и размыкающий контакт в цепи резервного ввода разомкнут. Тем самым электроснабжение потребителя осуществляется от основной сети и светятся соответствующие лампы. В случае неисправности питания по линии L12 и снижения напряжения до величины, когда контактор КМ отключится, произойдёт размыкание замыкающего контакта в основной линии и одновременно с этим контакт в цепи резервного питания линии L22 перейдёт в замкнутое состояние, тем самым подав напряжение к потребителю от резервного источника. Обратная ситуация произойдёт при возобновлении основного электроснабжения по линии L12.
На видео ниже наглядно рассмотрен принцип работы АВР в сетях 6 кВ:
Требования к системе
Основными требованиями, предъявляемыми к системам АВР являются:
- Быстродействие.
- Надёжность включения.
- Подача напряжения только если на участке нет короткого замыкания, то есть обязательно должна быть блокировка при КЗ.
- Однократность срабатывания.
- Возможность настройки порога включения резервного электроснабжения, чтобы она не срабатывала, например, при просадках напряжения вовремя запуска мощных электродвигателей.
- Срабатывание только при условии, если на резервном вводе есть электроэнергия.
Естественно, что простейшая схема на контакторах не сможет реализовать все предъявляемые требования к системе АВР. Для этого в современной электронике применяются логические системы, подающие сигнал на включение резервного источника питания только при соблюдении всех правил и блокировок. Также для дополнительной надёжности даже применяется механическая блокировка.
Классификация АВР и варианты реализации
Осуществляться резервное питание и его автоматический ввод может от отдельного генератора, аккумуляторной батареи либо отдельной линии.
В свою очередь все системы АВР по своему действию делятся на:
- Односторонние. Одна секция или же ввод является рабочим (основным), а второй резервный. В случае исчезновения рабочего напряжения включается резерв.
- Двухсторонние. Когда существуют две раздельно питающиеся секции и соответственно две линии являются рабочими, и при отключении одной любой из них, другая является резервной.
Также АВР может быть с восстановлением питания по нормальной схеме и без него. Во втором случае происходит полное погашение нерабочей сети и даже при повторном возобновлении питания схема не будет работать как прежде по двум линиям.
Введение генератора вместо сетевого напряжения можно использовать в однофазной и трёхфазной сети, в зависимости от его модели. Однако для того чтобы этот процесс был полностью автоматизирован необходимо, чтобы генератор был оснащён стартером, а также понадобится специальный блок, состоящий из набора коммутационных устройств, включающих стартер только на время запуска и отключающих при возобновлении подачи сетевого напряжения, выглядит он вот так:
Такой блок для генератора совместим с любым типом двигателя и имеет три положения: «Стоп», «Включен, «Запуск». Правда, в зимнее время необходим прогрев двигателя внутреннего сгорания, но этот блок можно запрограммировать, учитывая и эту особенность. Крепится он на дин рейку в распределительном щитке.
На видео доходчиво объясняется схема, по которой можно сделать автоматический ввод резерва для генератора своими руками:
пускателя.
Пускатель включается в основную цепь, а при проблемах в сети его подвижная часть отпадает, тем самым его размыкающий блок-контакт, введённый в цепь аккумулятора, запускает систему автоматического электроснабжения. Этот способ менее затратный, нежели генераторный, но не способен выдавать длительное время ток для мощных бытовых приборов.
Правда, перед тем как подключить модуль и приобрести его, нужно задуматься, имеется ли резервный источник питания с более надёжным электроснабжением. Так как нет смысла подключать его к одной и той же системе трёхфазной сети, то есть питающейся от одного трансформатора 6/0,4 кВ.
реле контроля фаз. Оно реагирует не только на понижение величины сетевого напряжения, но и на исчезновение хотя бы одной фазы, например, при обрыве воздушной линии ВЛ. Здесь уже обязательно выполнение всех требований, касающихся правильному вводу АВР, а иногда даже при системе с восстановлением устанавливается выдержка времени на возврат в исходную первоначальную конфигурацию.Также важно отметить, что в высоковольтных сетях схема автоматики АВР реализуется на электромеханических реле старого образца или современных многофункциональных микропроцессорных терминалах защиты, которые выполняют несколько функций, в том числе и АВР.
Напоследок рекомендуем просмотреть полезное видео по теме статьи:
Теперь вы знаете, что такое автоматический ввод резерва, какие бывают схемы АВР и какой принцип работы у данной системы электроснабжения. Надеемся, предоставленная информация и видео уроки были для вас полезными!
Наверняка вы не знаете:
- Для чего нужна автоматика повторного включения
- Как установить дизельный генератор
- Схема подключения солнечных батарей
- Как подключить магнитный пускатель
Нравится
0)Не нравится
0)
Нередки случаи, когда в момент отключения электроэнергии хозяина нет дома и подключить приборы аварийной сети невозможно. Автоматический ввод резерва полностью решает эту проблему. При внезапном отключении электроэнергии устройство АВР самостоятельно включит резервный генератор и проследит за его работой до восстановления централизованного питания или момента, когда полностью закончится топливо.
Блок АВР для бензогенератора
Что представляет собой блок автоматики? С виду – это небольшой прибор в металлическом корпусе с индикацией режимов и кнопками управления на передней панели. Его легко закрепить на стене. Единственное ограничение для выбора места фиксации — длина кабеля подключения к генератору, который идет в комплекте с оборудованием. В отличие от многих аналогов с двухметровым кабелем, модели FUBAG оснащены кабелем 8 метров. Этого более чем достаточно, чтобы выбрать наиболее удобную позицию для блока управления.
Стоит обратить внимание на то, что для установки блока автоматического ввода резерва подойдут бензиновые генераторы со специальным коннектором. О его наличии скажет аббревиатура станции. Для примера рассмотрим генератор FUBAG BS 7500 A ES. В данном названии о возможности подключения блока АВР свидетельствует буква «А».
ВАЖНО! Для однофазных и трехфазных генераторов используются разные блоки автоматики.
Как работает блок АВР? Устройство следит за напряжением в стационарной сети. В случае аварийной ситуации, самостоятельно, в считанные секунды запускает подключенный бензогенератор, восстанавливая электроснабжение работающих приборов. После возобновления подачи напряжения блок управления переведет питание устройств на основную сеть и через 13-15 секунд генератор заглушится. Но на этом работа блока АВР не закончится, пока генератор отключен, система автоматически подзаряжает аккумулятор станции.
Существуют умные блоки АВР с режимом зима-лето. Они запускают генератор через 3-4 секунды, как и обычные аналоги. Но ток выдается генератором только через 25-30 секунд после обрыва сети. Куда девается остальное время? Около 15 секунд уходит на прогрев двигателя, что защищает его от чрезмерного износа в холодное время.
Как подключить блок управления?
Самый верный способ – доверить подключение правильному электрику. Самостоятельно подсоединить и настроить аппараты будет довольно сложно. Но нет ничего невозможного. Для тех, кто решится сделать все сам, есть некоторые рекомендации по подключению:1. Выберите место. Блок автоматики можно установить как в доме, так и около станции – главное соблюдать температурный режим, указанный в инструкции.
2. Подключите АВР. Перед подключением следует учесть несколько важных нюансов. Блок АВР подключается к генератору специальным кабелем управления – от блока к генератору и силовым кабелем от розетки генератора к устройству АВР. На блок АВР выводится одна или несколько фаз от стационарной сети, которая заходит в дом.
Рассмотрим несколько наглядных примеров с советами по выбору оборудования и подключению:
1. В дом заведена однофазная сеть и все подключаемые приборы – тоже однофазные. Мощности станции хватает для обеспечения всех нужных вам приборов (определить нужное значение поможет расчет мощности подключаемых приборов к генератору). Для этого варианта нужны однофазная станция и блок АВР для нее. Можно смело подключить всю нагрузку на фазу. Единственное – нужно проверить сечение проводов на соответствие мощности всех подключенных потребителей.
2. Самый часто встречающийся вариант – в дом заведена трехфазная сеть, а подключаемые приборы – однофазные. Генератор и блок автоматики в данном случае, также нужны однофазные. Если суммарная мощность всех приборов превышает возможности вашего генератора, делим их на жизненно необходимые (насос, котел отопления, холодильник, минимальное освещение) и на приборы, без которых можно обойтись (стиральная, микроволновка, электрооборудование и т.п.). Первую группу подключаем к одной фазе, которая заходит на блок АВР. Остальные приборы можно разделить между оставшимися двумя фазами. Понятно, что в момент отключения общей сети они будут обесточены.
3. Довольно редко случается так, что в дом заведена трехфазная сеть, а подключаемые приборы – как однофазные, так и трехфазные. Этот случай лучше доверить специалисту.
Пару слов про заземление
Работа генератора подразумевает, что на его корпусе периодически будет появляться статическое напряжение. Чтобы его отвести, нужно заземлить генератор. Идеально – создать заземляющий контур. Если его нет, понадобится металлический прут полтора – два метра, стальной болт, и медный провод. Сварите болт и прут. Затем прут полностью забивается в землю, а медный провод перекидывается между болтом и рамой генератора. Готово!
А можно ли без АВР?
Бывает, что владелец генератора игнорирует рекомендации специалистов и просто перекидывает питание от генератора к ближайшей розетке, чтобы запитать от нее весь дом. В таком случае стоит ожидать одну из перечисленных проблем:- Перегрузка провода. Провод со стандартным сечением не рассчитан на такую нагрузку).
- Поломка бензогенератора. Если владелец забудет отключить вводной автомат в щитке, а генератор при этом включит и запустит, то, в лучшем случае, запитает потребителей, подключенных к линии. А в худшем, и это наиболее частая причина поломок генератора — надолго попрощается с дорогостоящим оборудованием, встретив, так называемую, «встречку».
- Сбой в работе. Если в момент отключения никого не будет в доме, само ничего не переключится.
Если генератор установлен как резервный источник и подключается от случая к случаю, необходимо периодически его проверять:
- Запускайте генератор с включенной автоматикой на 15-20 мин хотя бы раз в месяц.
- Не реже одного раза в две недели или через 50 часов работы, проверяйте уровень и состояние моторного масла и топлива.
Здравствуйте, дорогие читатели! Сегодня мы разберём устройство автоматического ввода резерва (АВР), так же, рассмотрим как он работает и для чего необходим.
Ранее мы рассматривали, что такое АВР. Давайте вспомним.
АВР, это устройство, являющееся составляющей релейных защит и систем автоматики, и служит для обеспечения бесперебойного питания потребителей электрической энергии. Оно осуществляет перевод питания в автоматическом режиме с источника питания основного типа на резервное питание при отсутствии наличия напряжения на действующем вводе в результате возникновения аварийной ситуации или ошибочных действий. Обратное действие происходит автоматически при восстановлении подачи напряжения.
Автоматический ввод резерва устанавливают для особенных потребителей, которые по различным причинам не могут остаться без электричества. Пропажа электроэнергии, может привести к ощутимым финансовым потерям и в ряде случаев к летальному исходу. Например, в больницах во время операции и т.п.
Классификация
Устройства разделяются по принципу действия.
- Односторонние. Схема содержит две секции: сети питания и резервную. Последняя подключается при потере основного напряжения.
- Двухсторонние. Любая из линий может быть как рабочей, так и резервной.
- Восстанавливающиеся АВР. При возобновлении основного питания автоматически вводится в работу прежняя схема, а резервная отключается.
- Без автоматического восстановления. Настройка режима работы с основным источником питания производится вручную.
Требования, которыми должен обладать АВР
- Быстродействие включения в работу за минимально возможное время после отключения питания от основного источника напряжения.
- Безотказность, включение в любых условиях при исчезновении питания при любых неисправностях на питающей линии или в случае отказа силового трансформатора. Исключение составляет блокировка АВР при срабатывании дуговой защиты с целью снизить повреждения в сети от короткого замыкания.
- Избирательность или селективность, например, отсутствие реагирования от посадки напряжения в результате запуска мощного оборудования со стороны потребителя.
- Однократное действие, предотвращение нескольких включений оборудования в работу из-за не устраненных причин короткого замыкания или другой неисправности.
Устройство автоматического ввода резерва
Устройство автоматического ввода резерва
Как работает АВР и для чего он необходим
При падении напряжения на одной из фаз, а также изменениях частоты или просадках напряжения, то есть выхода этих параметров из заданных пределов основной цепи питания, посредством реле контроля фаз происходит размыкание контактов контактора на основном входе и замыкание контактов контакторов резервного входа. Далее срабатывают выключатели, происходит отключение потребителей от основного источника электроснабжения и подключение к резервному. Большинство схем АВР, как правило, работает по этому принципу.
При восстановлении параметров тока в основной цепи происходит замыкание контактов контактора основной цепи с одновременным размыканием контактов контактора резерва. Как правило, в схемах дополнительно имеется блокировка одновременного срабатывания катушек.
С помощью АВР вы сможете не допустить одновременного включения сразу двух линий (основной и резервной). В схемах, в которых применено секционирование, устройство автоматического ввода резерва заблокирует включение секционного «АВ». В случае надобности, АВР укомплектовываются специальной механической системой блокировки.
Данные аппараты могут устанавливаться в отдельных шкафах. В зависимости от мощности электропотребления, они могут быть: малогабаритными, полногабаритными, двух и трёх секционными. Также, АВР можно размещать в распределительных и вводных шкафах.
Как АВР понимает, что ему нужно сработать?
Автоматический ввод резервного питания, это полноценный механизм со своей логикой и своими органами чувств и управления. Которые собственно и понимают ситуацию, и принимают единственное правильное решения для срабатывания механизма.
В состав устройства ввода резервного напряжения, как правило, входит некоторое количество реле. Они подключены к тому участку цепи, который необходимо защитить. К понимающим прибором, относится, реле контроля фаз, оно следит за полно фазным режимом работы электроустановки. Важным является и реле напряжения, она служит для защиты вашего оборудования, отключая электричество, если его параметры отличаются от рамок, установленных в нём.
Проще говоря, если напряжение в вашей розетке, будет сильно отклоняться от двух сотен двадцать вольт, реле просто отключит контакт и разорвёт цепь. После этого поступит сигнал на другую часть схемы, и срабатывает включение резервного ввода.
Простая схема и принцип действия АВР
В низковольтных сетях удобно применять контролирующие напряжение в схемах защиты специальные реле. АВР здесь предпочтительней, поскольку не вся техника способна выдерживать частые переключения электроснабжения. Данное устройство хорошо видно по простой схеме.
Устройство автоматического ввода резерва
- Реле ЕЛ-11 контролирует трехфазное напряжение, следит за перекосом фаз, их обрывом и чередованием.
- Электромагнитные реле с мощными контактами применяются для подключения нагрузок. В нормальном режиме катушка магнитного пускателя главного ввода питается от него и своими контактами КМ 1 подключает подачу питания на нагрузку.
- Когда исчезает напряжение в основной цепи, реле КМ 1 отключается, и питание поступает на катушку реле КМ 2, которое подключает резервный ввод.
Данная схема АВР может применяться в частных домах, производственных и административных зданиях, где коммутируемая нагрузка достигает десятков киловатт.
Так же, следует помнить, незаменимыми источниками дополнительного питания являются бензиновые или дизельные генераторы. Последние нашли широкое применение благодаря экономичности и большей мощности.
Принцип действия АВР и генератора
При частых сбоях питания в сети резерв в доме лучше установить, поскольку от этого зависит долговечность бытовых приборов, а также комфортные условия проживания. В квартиры устанавливают бесперебойники на аккумуляторах, которые преимущественно применяются для электронной техники. Генераторы наиболее распространены как резервные источники питания частных домов.
Генератор в самом простом варианте подключается к электроснабжению дома через перекидной рубильник. Это предупреждает короткое замыкание при ошибочном вводе резерва, когда не выключены автоматы подачи электроэнергии в дом. Рубильник выбирается с тремя положениями, где среднее из них полностью отсекает электричество.
АВР можно установить в автоматическом режиме, если снабдить генератор автоматическим пусковым устройством и управлять им из шкафа с помощью контакторов, которые также переключают вводы.
Автоматика работает на микропроцессорном управлении, например, на реле-контроллерах Easy. Для ввода резерва АВР применяют датчики напряжения. Как только отключается питание, сразу происходит запуск двигателя генератора. На достижение рабочего режима уходит некоторое время, после чего АВР производит переключение нагрузки на резерв. Подобные задержки допустимы для бытовых потребностей.
Блок автоматического запуска генератора (БАЗГ)
Блок автоматического запуска генератора, это система, которая обеспечивает запуск и управление резервного генератора при нарушении электроснабжения. Он производит пять попыток запуска в течение 5 секунд в каждом интервале после того, как исчезнет напряжение на основном вводе. Кроме того, он управляет воздушной заслонкой, закрывая ее в момент запуска.
Если на основном вводе снова появляется напряжение, устройство переключает нагрузку обратно и останавливает двигатель генератора. При простое генератора подача топлива перекрывается электромагнитным клапаном.
Будем рады, если подпишетесь на наш Блог!
[wysija_form id=»1″]
ABN Lookup
ABN Lookup является публичным представлением Австралийского коммерческого регистра (ABR). Он обеспечивает доступ к общедоступной информации, предоставленной предприятия, когда они регистрируются на австралийский бизнес-номер (ABN).
ABN и веб-сервисы Super Fund Lookup для удаления незащищенного протокола get / post, HyperText Transfer Protocol (HTTP)
Мы хотели бы напомнить всем пользователям, что службы ABN и Super Fund Lookup в настоящее время удаляют доступ к незащищенному протоколу get / post, HTTP и службы будут указывать только на существующую конечную точку HTTPS .Любые пользователи, которые пытаются получить данные с использованием HTTP-протоколов get / post, не получат никаких данных.
Нынешние пользователи веб-служб должны обновить свои приложения и код как можно скорее, чтобы указать существующую конечную точку HTTPS. Пользователи новых веб-сервисов должны внедрять сервисы с использованием HTTPS.
Для получения дополнительной информации или для получения помощи в обновлении вашей реализации веб-служб, пожалуйста, Связаться с нами.
Торговые названия будут отображаться в течение следующих пяти лет
ABN Lookup будет продолжать отображать торговые названия еще в течение пяти лет до 31 октября 2023 года.
Торговые названия должны были быть прекращены с 1 ноября 2018 года, но переходные договоренности уже продлен еще на пять лет до 31 октября 2023 года. Это дает пострадавшим предприятиям больше времени информировать своих клиентов, поставщиков и другие заинтересованные стороны о любых изменениях в названии, которое они используют для ведения своего бизнеса.
Этот расширенный переходный период также предоставит предприятиям дополнительное время
шаги по регистрации названия вашей компании
с Австралийской комиссией по ценным бумагам и инвестициям.
Для получения дополнительной информации см. наш раздел помощи.
Обновите свои данные ABN
Важно, чтобы ваши данные ABN были актуальными.Многие агентства на всех уровнях правительства полагаются на информацию ABN, чтобы предназначаться и предоставлять важные услуги сообщества.
Сообщите нам в течение 28 дней, если ваша деловая деятельность прекратится или если ваши данные изменятся. Ваш ABN может быть аннулирован, если информация показывает, что вы больше не ведете бизнес.
Чтобы обновить свои данные ABN, перейдите по адресу abr.gov.au .
Знаете ли вы?
Поиск ABN подан более 1.1 миллиард поисков за последние десять месяцев, и 83% этих поисков использовали веб-сервисы поиска ABN.
Веб-сервисы ABN Lookup позволяют интегрировать проверку и данные ABN Lookup в ваши собственные приложения. Доступ к сервису бесплатный и простой в использовании.
Вы можете использовать веб-сервисы для проверки ABN, предварительного заполнения ваших форм и поддержания актуальности данных ABN, хранящихся в вашей базе данных.
верхний ,ABR
Последняя проверка 16 января 2020 г.
Требования к начальной сертификации
Чтобы получить специальную сертификацию в медицине боли, кандидаты из Американского совета радиологов должны выполнить все следующие требования:- Владения действительной, без ограничений, и безраздельной лицензия на медицинскую практику
- Действительный и действующий сертификат ABR в области диагностической радиологии, радиационной онкологии или интервенционной / диагностической радиологии
- Успешное выступление на начальном сертификационном экзамене по медицине боли.Этот компьютерный экзамен проводится через Американский совет по анестезиологии, но результаты передаются через ABR, и сертификат будет администрироваться из ABR. Нет устного экзаменационного компонента.
- Обучение на специальном уровне: завершение аккредитованного ACGME стипендии по медицине боли после получения первичного совета (ABR). Дипломаты, которые успешно завершили свое обучение до 2019 года, будут иметь 10 календарных лет или до 31 декабря 2024 года, в зависимости от того, что наступит раньше, для получения сертификата.У тех, кто завершит обучение в 2019 году или позже, будет шесть календарных лет.
- До того, как подаст заявку на экзамен по специальности, дипломат должен полностью оплатить все оставшиеся взносы ABR.
Первоначальный сертификационный экзамен
Экзаменационный сертификат по медицине боли — это комплексный полудневный компьютерный экзамен из 200 вопросов с несколькими вариантами ответов. Экзамен оценивает знания кандидата и клиническое суждение, необходимое для выполнения на высоком уровне компетентности в аспектах медицины боли.ABR — это соучредитель совета для Субспециального сертификационного экзамена по медицине боли, который проводится Американским советом по анестезиологии (ABA).
Пожалуйста, посетите страницу экзамена по медицине боли на веб-сайте ABA для получения информации о подготовке к экзамену (то есть, содержание плана, план экзамена, примеры вопросов и учебное пособие к экзамену).
Регистрация и сдача экзамена
Экзаменационный сертификат по медицине боли проводится через компьютер и проводится ежегодно.Более подробная информация находится на странице «Даты, местоположения и сборы». Заявки принимаются ежегодно с 1 декабря по 31 марта. Форма заявки доступна здесь. После обработки вашей заявки сотрудник ABR отправит вам электронное письмо, когда плата за подачу заявки будет доступна для оплаты через myABR.
Прежде чем начать приложение:
- Вы должны войти в myABR и заполнить свои ежегодные аттестации и внести оплату за все оставшиеся платежи.
- Вам понадобится копия сертификата на стипендию Pain Medicine или официальное письмо (на бланке) от вашего руководителя программы, в котором будут указаны ваши стажировки, включая даты.
Признание
и MOC
Признание успешных дипломатов
,В то время как компании готовят планы на случай непредвиденных обстоятельств для производства, продолжения поставок и логистических услуг, чтобы справиться с этой сложной и быстро меняющейся ситуацией, кризис, похоже, разрушает глобальные цепочки поставок до апреля и возможно позже. Несмотря на то, что связанные с производством проблемы могут быть преодолены в ближайшие недели, ограниченные возможности ввозимых и вывозимых грузов в марте и апреле могут стать самым большим препятствием для нормализации цепочки поставок.
Чтобы помочь менеджерам цепочки поставок быть в курсе ситуации и разработать планы по снижению рисков, наши коллеги из Resilience360 наметили десять ключевых задач, которые компании должны подготовить в краткосрочной и среднесрочной перспективе в условиях продолжающейся вспышки коронавируса (Covid-19).
1. Отключения приводят к возникновению узких мест в работе и поставках на фабриках.
Закрытие и карантин по всему городу привели к нехватке работы и поставок, поскольку китайские власти из разных областей ответственности пытаются сдержать вспышку коронавируса (Covid-19).
Разные степени общегородских ограничений, таких как карантин домов, контроль температуры и техосмотр транспортных средств, затрудняют возможность работников добираться до заводов, вызывая серьезную нехватку рабочей силы. В более серьезных случаях в некоторых городах, особенно в Ухане, в центре эпидемии Коронавируса (Covid-19), были внедрены инициативы «закрытого управления», которые привели к тому, что жилые районы были закрыты, что ограничило возможности работников вернуться на работу.
Ограничения на поездки и связанная с этим нехватка рабочей силы привели к отставанию во многих портах, поскольку металлургические и шахтные заводы и шахты во внутренних провинциях пытаются переместить ключевые ресурсы — такие как цинк, медь, алюминий и серная кислота — со своих НПЗ на поставку сырья ,
2. Неопределенность регулирования замедляет возобновление работы завода.
Еще одна серьезная проблема для производителей, базирующихся в Китае, заключается в том, в какой степени им приходится сталкиваться с различными, а иногда и противоречивыми, нормативными требованиями, которые могут варьироваться в зависимости от провинции, муниципальный и даже районный уровни, поскольку компании пытаются возобновить производственные операции.
Производство уже возобновлено для компаний в большинстве провинций Китая после того, как правительство отложило возобновление нормальной работы для сдерживания вспышки вируса.Однако в некоторых юрисдикциях, особенно на муниципальном и районном уровнях, установлены разные производственные планы и требования для возобновления нормальной работы.
На районном уровне несколько местных властей либо «поощряли», либо «рекомендовали» всем компаниям отложить возобновление своей деятельности, особенно в южном производственном поясе провинции Гуандун.
3. Требования общественного здравоохранения влияют на производственную деятельность
В ожидании возвращения компаний к нормальной работе некоторые органы власти также наложили дополнительные условия, требующие от заводов подачи заявки на разрешение на повторное открытие или соблюдение определенных стандартов. для предотвращения коронирующих вирусов.Этот список требований, которым должны соответствовать местные компании, чтобы получить разрешение на возобновление производства, включает в себя (1) создание протокола по профилактике и контролю, (2) карантин работников из других стран и / или иммигрантов, (3) предоставление защитного оборудования для всех работников, (4) выполнение регулярных температурных контролей и дезинфекции и (5) предоставление защитного оборудования, такого как маски, перчатки, температурные пистолеты, дезинфицирующие средства и т. д. Однако остается неясным, насколько быстро эти запросы могут быть обработаны, хотя некоторые районы утверждают, что могут утвердить их в течение 24 часов.
Отсутствие ясности в процессе утверждения уже оказало серьезное влияние на производителей, которые хотят возобновить работу.
4. Поставщики все чаще ссылаются на «форс-мажорные» условия
В дополнение к остановкам производства и задержкам заказов, компании, работающие с поставщиками в Китае, столкнутся с юридическими «форс-мажорными» оговорками, которые будут применяться в случай неисполнения, защищая этих поставщиков от юридической и финансовой ответственности.«Форс-мажорные обстоятельства» означают непредвиденные внешние обстоятельства, которые мешают одной стороне выполнить свои обязательства, как правило, стихийные бедствия. Хотя в «форс-мажорных» положениях редко упоминаются болезни, они часто обеспечивают освобождение от непредвиденных действий правительства, которые могут претендовать на вывод из эксплуатации правительства.
Китайское агентство по содействию международной торговле, как сообщается, начало выдавать «форс-мажорные» сертификаты более чем 100 компаниям, которые не в состоянии выполнить свои договорные обязательства из-за вспышки коронавируса (Covid-19).Эксперты по правовым вопросам отметили, что, хотя эти сертификаты имеют значительный вес и признаются компаниями, торговыми ассоциациями и таможенными служащими в более чем 200 местах по всему миру, они не исключают дальнейших переговоров или даже судебных разбирательств.
5. Пограничный контроль в провинциях усугубляет нехватку грузовых автомобилей
Автоперевозки между провинциями остаются проблемой по всему Китаю, поскольку власти требуют от водителей оставаться в карантине в течение 14 дней, в зависимости от номерного знака грузовика и зарегистрированная провинция водителя, чтобы сдержать распространение коронавируса (Covid-19).В частности, грузовики с номерными знаками из провинции Хубэй, где находится Ухань, были остановлены на границах провинции и получили приказ вернуться в свои провинции. В последние дни были также сообщения о том, что грузовики с номерными знаками из других провинций, таких как Чжэцзян и Цзянси, были отвергнуты.
Эти события привели к задержкам и резкому росту цен на поездки на грузовиках.
6. Закрытые границы задерживают движение во Вьетнам и Гонконг и обратно
С 11 февраля трансграничные перевозки между Вьетнамом и китайскими провинциями Юньнань и Гуанси продолжали серьезно нарушаться.Особенно экспортные товары из Вьетнама перегружены на границах, так как грузовики не могут легко добраться до Китая. Время ожидания грузовиков на крупнейшем пограничном переходе на вьетнамской стороне составляет в среднем 4-5 дней.
В Гонконге власти начали помещать в карантин всех граждан Китая, въезжающих в этот район с 8 февраля, на 14 дней, чтобы резко сократить количество путешественников в Гонконге. До сих пор водители грузовиков через границу были освобождены от этой меры, и трансграничные поставки все еще возможны, хотя и с предварительным уведомлением.
7. Нехватка рабочей силы вызывает перегруженность аэропортов и морских портов
Поскольку имеются только ограниченные возможности для грузовых автомобилей, перегруженность терминалов авиаперевозок и складов увеличилась. Это связано с тем, что входящие грузы не были очищены таможенными агентами или для которых не могли быть организованы службы доставки и сбора. В результате грузовые операции замедлились; задержки в поставках (включая критически важные поставки медицинского оборудования) и затраты на простоя также начинают ощущаться.
Ситуация особенно остро стоит на складах в аэропортах Шанхая, что может вынудить логистические компании прекратить прием груза, предназначенного для данного района, или принять его только под гарантию того, что он будет забран немедленно. Ворота, такие как Гонконг, до сих пор не сообщали о каких-либо заторах и могли бы служить альтернативной точкой входа в южные и центральные провинции Китая.
8. Пустые рейсы уменьшают возможности морских перевозок из Китая
Судоходные компании объявили об обширных пустых рейсах своих судов.Пустые рейсы относятся к ситуации, когда судовладелец отменяет запланированную остановку в конкретном порту или весь маршрут для конкретного судна, обычно из-за низкого спроса.
К марту было отменено около 82 вылетов в Тихом океане, в результате чего с рынка было выведено приблизительно 198 500 TEU, а судоходные компании отменили в общей сложности около 54 вылетов для торговли между Азией и Европой, сообщает Sea-Intelligence Maritime. Консалтинг. По мнению некоторых грузоотправителей, ожидается задержка на три-четыре недели для прибытия контейнеров в европейские пункты назначения.
9. Ограниченные возможности воздушных и железнодорожных грузоперевозок ведут к росту цен
Также ожидается, что большое количество отмен пассажирских и грузовых рейсов в связи с возобновлением заводских и логистических операций в ближайшие недели приведет к нехватка авиаперевозок, которая может продолжаться до апреля. В общей сложности на сегодняшний день отменено более 25 000 рейсов в неделю, что снизило пропускную способность воздушных перевозок примерно на 50%. Кроме того, авиакомпания Emirates, как сообщается, отменила грузовые самолеты из Гуанчжоу в Дубай к 27 марта, а Etihad отменила грузовые самолеты из Шанхая в Мумбаи и Ченнаи к 30 марта.Ожидаемый кризис пропускной способности может привести к увеличению тарифов на авиаперевозки на 300-400 процентов, сообщает The Load Star.
Учитывая ограниченные возможности авиаперевозок, грузовым поездам из Китая в Европу стало уделяться больше внимания. Хотя этот вариант, как правило, вдвое быстрее, чем морские перевозки, проблемы с пропускной способностью также повлияли на этот вид транспорта, так как несколько запланированных поездов были отменены, и контейнеры, оставшиеся с периода перед полнолунием, имеют приоритет. Кроме того, сложность перевозки грузовых грузовиков через провинции на крупные станции, такие как Чэнду, Сиань и Чжэнчжоу, может привести к корректировке расписания, что снизит видимость потенциального времени прибытия в европейские пункты назначения, включая Гамбург, Дуйсбург и Тилбург.
10. Воздействие на зарубежные цепочки поставок
Вспышка коронавируса (Covid-19) также оказала серьезное влияние на промышленное производство и глобальные цепочки поставок, которые простираются за пределы Китая.
В автомобильном секторе из-за нехватки ключевых автозапчастей, вызванной вспышкой, некоторые крупные производители автомобилей временно приостановили свою деятельность на отечественных заводах в Южной Корее (Hyundai Motors, Ssangyong Motors и Kia Motors) и Японии (Nissan) в качестве они ищут поставки либо из Китая, либо с альтернативных рынков.
Кроме того, коронавирус (Covid-19) оказал разрушительное воздействие на глобальные фармацевтические цепочки поставок. Учитывая нынешний кризис в области общественного здравоохранения, Китай может быть склонен к сохранению поставок материалов для определенных антибиотиков и, следовательно, меньше экспортировать на альтернативные рынки, включая США и Индию, которые полагаются на Китай в таких важных ингредиентах.
Некоторые компании также столкнулись с серьезным финансовым стрессом из-за кризиса с коронавирусом (Covid-19). Valeritas, американский производитель медицинского оборудования, выпускающий пластыри для инсулина, объявил о банкротстве в соответствии с главой 11, утверждая, что коронавирус (Covid-19) усугубил проблемы с цепочкой поставок.Гонконгская авиакомпания Cathay Pacific также обратилась к своим поставщикам с просьбой снизить цены после того, как они были вынуждены сократить свои перелеты в материковый Китай на 90 процентов в течение следующих двух месяцев из-за коронавируса (Covid-19).
Несмотря на то, что до сих пор сложно предсказать, как будет развиваться вспышка, особенно когда она достигнет своего пика, власти указали, что радикальных мер по сдерживанию вспышки следует избегать, насколько это возможно, ввиду ее значительного экономического воздействия. Отчеты предполагают, что производственные и логистические процессы в Китае могут достичь некоторой формы нормальности в начале марта, хотя логистические мощности и тарифы на поставки в Китай и из Китая вряд ли вернутся к нормальному состоянию до апреля.Учитывая текущую ситуацию и огромное операционное и финансовое влияние в нескольких отраслях, может потребоваться несколько месяцев, чтобы оценить влияние этого события на итоговые показатели организации.
Нажмите здесь для получения дополнительной информации о 10 крупнейших рисках в цепочке поставок от вспышки Coronavirus Covid-19.
ABR
Наша миссия заключается в подтверждении того, что наши дипломаты демонстрируют необходимые знания, навыки и понимание своих дисциплин на благо пациентов.
ABR является независимой некоммерческой организацией и входит в число 24 национальных советов по медицинским специальностям, которые составляют Американский совет медицинских специальностей (ABMS). Мы были основаны для защиты населения путем оценки и сертификации врачей, отвечающих определенным образовательным, профессиональным и профессиональным требованиям.Мы несем ответственность как перед обществом, так и перед медицинской профессией. Наши обязательства включают в себя:
- Помощь пациентам
- Предоставление информации о процессе сертификации совета директоров и о том, какие врачи сертифицированы комиссией.
- Поддерживающие врачи
- Создание программ, которые помогают врачам оставаться в курсе своих дел и совершенствовать свою практику.
- Сотрудничество с лидерами здравоохранения
- Поддержка инициатив по продвижению и мониторингу качества здравоохранения.
- Преобразование здравоохранения
- Повышение осведомленности о важности сертификации и обучения на протяжении всей жизни для обеспечения качественного ухода.
Совет управляющих АБР
Совет управляющих (от 7 до 11 членов) отвечает за финансовые вопросы ABR, первичную сертификацию и программные процессы MOC, коммуникации, стратегическое планирование и установление приоритетов, межобщественные отношения и охват, а также надзор за вопросами Американского совета по медицинской специальности.
Есть три чиновника: президент, избранный президент и секретарь-казначей. Председатель Попечительского совета также является членом Совета управляющих.
Попечительский совет АБР
Попечительский совет повышает качество, актуальность и эффективность экзаменов ABR для начальной сертификации и обеспечения сертификации по всем дисциплинам радиологии. Попечители принимают оперативные решения, включая цели экзамена, формат, содержание, сборку, доставку, оценку и обратную связь.
Члены Попечительского совета имеют специальные специальности и специальные знания, отражающие основные области современной клинической практики.
Встреча с Советом попечителейПерсонал АБР
Сотрудники ABR отвечают за повседневную работу, помогая кандидатам и дипломатам в получении и поддержании сертификации. Большинство работает в нашей штаб-квартире в Тусе.Похожие записи
