Проверка ку202 схема. Проверка тиристора КУ202: пошаговая инструкция и схемы тестирования

Принцип работы схемы:

1. Источник питания 6-12В подключен через лампу к аноду и катоду тиристора
2. Управляющий электрод соединен с анодом через резистор 100-1000 Ом
3. При подаче напряжения лампа не должна гореть (тиристор закрыт)
4. При замыкании ключа S тиристор должен открыться и лампа загореться
5. После размыкания ключа S лампа должна продолжать гореть

Как интерпретировать результаты проверки тиристора

По результатам тестирования можно сделать следующие выводы о состоянии тиристора КУ202:

• Если лампа загорается сразу при подаче питания — тиристор пробит
• Если лампа не загорается при замыкании ключа S — тиристор не открывается
• Если лампа гаснет после размыкания ключа S — нарушен режим удержания тиристора
• Если ток через тиристор в открытом состоянии меньше номинального — деградация прибора

Исправный тиристор КУ202 должен четко открываться при подаче управляющего импульса и оставаться в открытом состоянии после его снятия. Ток через прибор в открытом состоянии должен соответствовать паспортным данным.

Типичные неисправности тиристора КУ202 и их признаки

Основные неисправности тиристора КУ202 и их проявления при проверке:

• Пробой p-n переходов — тиристор постоянно открыт
• Обрыв внутренних соединений — тиристор не открывается
• Деградация полупроводниковой структуры — повышенные токи утечки, нестабильное открывание
• Нарушение режима удержания — тиристор самопроизвольно закрывается
• Пробой управляющего перехода — тиристор не реагирует на сигнал управления

При обнаружении любой из этих неисправностей тиристор КУ202 подлежит замене, так как его ремонт невозможен.

Меры предосторожности при проверке тиристора

При тестировании тиристора КУ202 необходимо соблюдать следующие меры безопасности:

• Не превышать максимально допустимые напряжения и токи
• Использовать источник питания с ограничением тока
• Не касаться выводов тиристора при поданном напряжении
• Разряжать емкости схемы после отключения питания
• Работать с заземленным паяльником при выпаивании
• Использовать защитные очки при пайке

Соблюдение этих простых правил обеспечит безопасность при проверке и позволит избежать повреждения тиристора или измерительных приборов.

Проверка тиристора ку 202

Тиристор КУ202Н принадлежит к группе триодных устройств со структурой p — n — p — n . Переходы созданы путем планарной-диффузии кремния. Тиристор предназначен для осуществления коммутации больших напряжений при помощи небольших уровней посредством дополнительного вывода. В зависимости от схемы включения он может открываться или закрываться, обеспечивая требуемые режимы работы устройства. Он применяется в системах блокировки, защиты, следящих приводах, дистанционно управляемых коммутационных системах, зарядных устройствах в качестве коммутатора или регулятора тока заряда.

Тиристор КУ 202Н купить можно еще во многих местах, потому что он является достаточно распространенным компонентом. Тем более его цена намного ниже, чем импортные аналоги. Также его можно найти во многих советских устройствах, начиная от блоков питания, заканчивая коммутационными приборами.

Конструкция

Конструктивно тиристор КУ202Н и вся серия выполнены в металлическом корпусе из медного сплава с покрытием, который имеет выводы под резьбу и два вывода под пайку различной толщины и высоты. Размер резьбового отвода или анода (А) составляет М6 под гайку. Выводы выполнены жесткими путем заливки эпоксидной смолой, но при выполнении монтажа не следует применять усилия более 0,98 Н.

При выполнении пайки силового вывода (К) необходимо соблюдать минимальное расстояние до стекла не менее 7 мм , так как высокой температурой его целостность может нарушиться. При выполнении подключения управляющего вывода (УЭ) следует выдержать расстояние до стекла не менее 3,5 мм по той же причине. При этом общее время удерживания паяльника не рекомендуется превышать более 3 с. Эффективная температура жала паяльного инструмента не должна превышать +260 градусов.

Особенности схемного подключения

Тиристор предназначен для коммутации напряжения в различных устройствах. Но при этом имеется стандартная схема его подключения, которую нарушать крайне не рекомендуется. Например, между катодом (вывод под пайку) и управляющим электродом необходимо подключить резистор в качестве шунтирующего компонента. Благодаря его присутствию управляющая цепь замыкается и обеспечивается насыщение перехода. Его сопротивление должно быть не более и не менее 51 Ом.

Если на аноде присутствует напряжение отрицательной полярности, то управляющий ток должен быть равен нулю. Иначе произойдет электрический пробой перехода, что приведет к неисправности всего устройства в целом. Дальнейшая его работа невозможна, как и обратное восстановление.

Технические параметры тиристора

Тиристор КУ202Н относится к группе высоковольтных устройств, предназначенных для работы при напряжении до 400 В с максимально допустимым прямым током в открытом состоянии не более 10 А. Всего в линейке имеется 12 моделей тиристоров с различными напряжениями в закрытом состоянии. Поэтому при выборе основным параметром является именно оно.

Для использования в цепях с напряжением от 300 и выше вольт предназначены тиристоры с буквенными обозначениями от К до Н. Что касается остальных параметров, то они остаются теми же. Довольно часто новички радиолюбители сталкиваются с такими проблемами, что приводит к дополнительным растратам.

Эти тиристоры довольно часто применяются в построении регуляторов мощности нагрузкой не более 2 кВт. Но крайне не рекомендуется его эксплуатировать в критических режимах. Следует пропускать через устройство ток не более 7-8 А, что будет обеспечивать наиболее эффективные и щадящие режимы.

Проверка тиристора

Многих интересует, тиристор КУ202Н как проверить и как правильно включить в устройстве для проверки его работоспособности. Дело в том, что довольно часто он оказывается неисправен по различным причинам. Притом дефекты встречаются и у новых изделий.

Проверить тиристор можно несколькими способами:

• Использовать специальное устройство, которое анализирует параметры всех переходов.
• Применить мегомметр для проверки состояния основного перехода в обоих направлениях. В обратном направлении должен прозваниваться как обычный диод, в прямом включении он закрыт, в идеальном состоянии его сопротивление должно быть равно бесконечности.

Второй способ применим только к серии устройств с буквенным индексом М и Н. При этом можно устанавливать напряжение прозвонки до 400 В. Устройства с буквами К и Л только до 300 В, Ж и И – до 200 В и так далее. Прежде чем проверять таким способом изделие, необходимо сверить его технические характеристики со справочной таблицей. Иначе можно повредить устройство, даже не использовав его по назначению.

Менее мощные тиристоры могут быть проверены обычным мультиметром в режиме прозвонки (значок диода и звукового сигнала). В обратном направлении он звонится как диод, в прямом – бесконечность.

Важно! При осуществлении проверки тиристора в режиме диода, необходимо УЭ объединить с А.

Проверка в режиме коммутации

Чтобы убедиться в работоспособности тиристора, достаточно собрать небольшую схему включения, состоящую из следующих компонентов:

1. лампочки или светодиода с соответствующим резистором, если подключается к питанию 12В;
2. источник малого напряжения, например, пальчиковая батарейка типа АА;
3. несколько проводников и источник напряжения 12 В.

Для осуществления проверки выполняем следующие шаги:

1. Подключаем нагрузку в цепь источник питания 12 В и А-К тиристора.
2. Подаем отрицательное напряжение на выводы УЭ и А (+ батарейки должен подключаться к А) на мгновенье.

После чего лампочка или светодиод загорится. Чтобы он потух, необходимо отключить коммутируемую цепь или сменить полярность управляющего напряжения. Такой режим считается нормальным для работы и может применяться при любых постоянных напряжениях коммутации в разрешенных пределах. В случае с тиристором КУ202Н оно не должно превышать 400 В.

Аналоги КУ202Н

Как и любые другие устройства, отечественный тиристор КУ202 имеет зарубежный аналог, который по своим параметрам относится к той же категории компонентов. Зарубежные производители давно ушли от производства такого форм-фактора по мощности тиристоров в металлическом корпусе. На рынке будут доступны только элементы в корпусе транзистора ТО220. Поэтому в любом случае придется внести конструктивные изменения в плату и монтажное место в частности.

К зарубежным аналогам тиристора КУ202Н относятся устройства:

Параметры незначительно отличаются от вышеописанного компонента, и средний ток в том числе, равен 7,5 А. Также можно применить в схемах более новый российский элемент Т112-10. Он имеет также металлический корпус с резьбовым отводом, но его размеры будут несколько меньше.

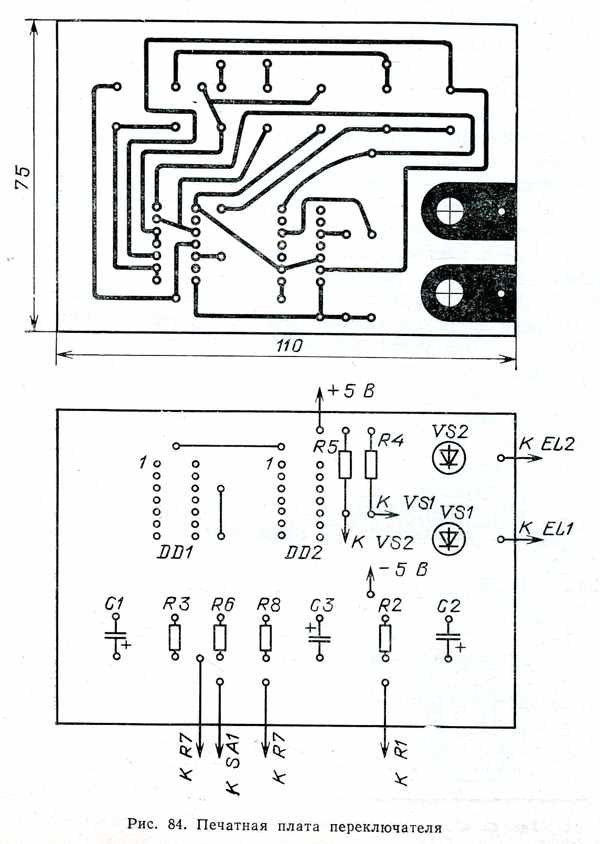

Простые схемы управления КУ202Н

На тиристор КУ202Н схема управления достаточно простая. Первый вариант был описан в разделе проверки устройства. Она включала батарейку на 1,5 В, лампочку и источник питания 12 В. Но также существует масса других способов элементарного подключения тиристора. Рассмотрим самую простую схему на его базе.

Регулятор мощности

В схеме реализован принцип частотно-импульсного регулирования угла отпирания тиристоров за счет синхронизации с сетью. Такое управление является наиболее эффективным и надежным, так как тиристор работает в нормальных режимах без завышения своих возможностей.

В схеме имеется генератор, который формирует импульсы управления и сдвигает их относительно фронтов импульсов при переходе сетевого напряжения через ноль. Управляющая последовательность импульсов подается на УЭ и К. Напряжение в нагрузке выпрямляется при помощи двухполупериодного выпрямителя. Использование емкостей в схеме в качестве фильтров недопустимо, так как они будут нарушать главный принцип работы устройства. Такой регулятор мощности можно применить для управления температурой жала паяльника путем изменения напряжения его питания. Но если потребуется организоваться управления первичными цепями трансформатора, придется включить нагрузку перед диодным мостом. Ток регулирования должен быть не более 7,5 А.

Дата: 24.10.2015 // 0 Комментариев

Существует множество приборов и схем, в которых применяются тиристоры. Собирая обычный регулятор накала лампочки или схему зарядного устройства необходимо быть уверенным в том, что тиристор исправен. Сегодня мы расскажем о том, как проверить тиристор самым быстрым и простым способом.

Как проверить тиристор?

Наглядная проверка тиристора будет производиться с самым ходовым отечественным тиристором КУ202Н. Такой метод подойдет для большинства тиристоров. Для самой простой проверки тиристора необходимо использовать схему, очень подобную той, которую использовали для проверки симистора.

Как видим, для проверки тиристора нужен источник постоянного напряжения (блок питания на 12В) и лампочка способная гореть от этого блока.

Плюс от блока питания подаем на анод тиристора, а минус через лампочку подключаем к катоду. При таком подключении лампочка не должна гореть (тиристор закрыт), если лампочка загорится сразу – тиристор пробит.

Дальше кратковременно замыкаем перемычкой анод и управляющий электрод, после этого исправный тиристор должен открыться – лампочка засветиться.

Свечение лампочки не должно прекращаться после того, как убралась перемычка. Тиристор будет в открытом состоянии до тех пор, пока не поменяется полярность источника питания или пока ток в цепи не станет меньше тока удержания тиристора.

Как проверить тиристор мультиметром?

Иногда для проверки тиристора хочется использовать только то, что есть под рукой: мультиметр или тестер. Проверяя тиристор с помощью мультиметра необходимо использовать следующую схему.

Важно помнить, что не каждый мультиметр или тестер способен открыть тиристор.

Тиристор – это одна из разновидностей полупроводниковых приборов. Внешне он напоминает обыкновенный диод, но в отличие от простого диода он может работать как ключ: открываться и закрываться. Поэтому кроме анода и катода у него имеется еще и третий вывод- для управления. Его так и называют: управляющий электрод (сокращенно УЭ)
В общем-то тиристоры это целый подкласс диодов: они тоже имеют разновидности-
а. просто тиристор : в открытом состоянии пропускает ток лишь в одну сторону
б. симистор или симметричный тиристор: в открытом состоянии может пропускать ток в обе стороны.
г. динистор : не имеет управляющего электрода и управляется приложенным к нему напряжением. Главный параметр у динистора- это так называемое пробивное напряжение: порог при котором динистор открывается и начинает пропускать ток.

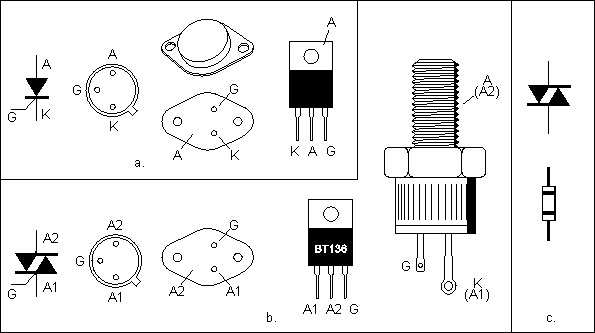

Структура тиристора выглядит так:
Так он обозначается на схемах:

Тиристоры по мощности бывают, конечно-же, разные: повышенной мощности (силовые). Такие тиристоры рассчитаны на очень большой ток и выглядят приблизительно так:

Есть тиристоры и поменьше- для бытовой аппаратуры и , конечно, для радиолюбительских целей. Внешний вид у них может быть разный:

Ну теперь давайте разберемся как проверить тиристор. В качестве примера возьмем самый распространенный советский тиристор КУ202Н. Он выглядит так:

Для проверки нам понадобятся: блок питания с постоянным напряжением, лампочка, и еще один источник питания- например батарейка.

Припаиваем в выводам тиристора провода, на анод подаем плюс от источника питания, а минус подключаем через лампочку к катоду как на картинке ниже:

Теперь нам нужно тиристор «отпереть». Для того чтобы открыть тиристор необходимо на его управляющий электрод подать напряжение больше чем на аноде на 0,2V.
Для этого можно поступить двумя способами:
1. использовать отдельный источник питания . например батарейку. Если тиристор исправный, то лампочка должна загореться. См картинку:

2. Можно открыть тиристор мультиметром : для этого устанавливаем мультиметр в режим прозвонки- на его выводах тогда напряжение тоже будет выше 0,2V.

Ну это еще не все. После отпирания тиристор должен удерживаться в открытом состоянии. То есть лампочка должна продолжать гореть даже тогда когда с управляющего электрода убрали источник отпирающего напряжения.

Чтобы запереть тиристор нужно или убрать питание или подать на его управляющий вывод отрицательное напряжение.

Ну, и наконец, как быть если под рукою нет ни лампочки, ни источника питания а только лишь мультиметр? Тоже можно!

Как проверить тиристор мультиметром

Для проверки тиристора ставим мультиметр в режим «прозвонки» и подключаем щупы «плюс» на анод, «минус» на катод. Так как тиристор заперт, то на дисплее мультиметра будет высокое сопротивление.

Так как на щупах мультиметра имеется напряжение, то на управляющий электрод подаем «плюс»- кратковременно касаемся проводом от управляющего электрода на анод.
Тиристор должен открыться и на дисплее мультиметра появится низкое значение.

А вот дальше- самое интересное: если сейчас убрать провод с управляющего электрода то тиристор вновь запрется. Возникает вполне логичный вопрос: почему он не остался в открытом виде как на предыдущем примере с лампочкой?

все дело в том что для удержания в тиристора в открытом виде требуется определенный ток а на щупах мультиметра он недостаточный. Хотя, сразу оговорюсь: недостаточный он именно для тиристора КУ202: для слабеньких тиристоров типа КУ112 (применялись в импульсных источниках питания отечественных телевизоров) этого тока вполне достаточно и тиристор останется в открытом виде.

Ну и напоследок : основная часть информации и изображения любезно предоставлены сайтом Практическая электроника, и за это им огромная благодарность.

Как проверить исправность тиристора ку202н

Проверка тиристора ку202н

Любое электронное устройство содержит в себе достаточно внушительный перечень электрокомпонентов, которые позволяют ему управлять электрическим током, напряжением и сопротивлением внутри себя. Они нужны в первую очередь для регулирования отдельных электрических параметров, необходимых для нормальной работы того или иного электроприбора. Например, резисторы преобразовывают силу тока в напряжение и наоборот, а транзистор — для увиливания и генерации электроколебаний. Среди таких радиоэлементов есть и тиристор. В этой статье будет рассказано, что такое тиристор и как проверить тринистор мультиметром не выпаивая его из платы или схемы.

Что это такое

Тиристор — это полупроводниковый электрический элемент или прибор. Он нужен для того, чтобы регулировать и коммуницировать токи больших значений. Эти элементы управляют электрической цепью с точки зрения приема электрических токов и их регулирования. С этой точки зрения они напоминают работу транзисторов.

Как правило, такие элементы обладают тремя выходами: управляющим и двумя, образующими путь для протекания электрических токов. Как известно, транзистор начинает открываться пропорционально величине тока управления цепи. Чем больше ток, тем больше открыт транзистор. Работает это и в обратном направлении. Тиристор же устроен немного иначе: он открывается полностью, но интервалами, задающимися скачками тока. Самое интересное то, что он не закрывается даже тогда, когда не получает управляющего сигнала.

Характеристики и принцип работы

Согласно схеме, которая будет представлена ниже, можно рассмотреть принцип работу элемента. К аноду этого радиоэлемента подключена лампочка, с которой соединяется вывод плюса источника питания с помощью выключателя K2. Катод же радиоэлемента подключают, соответственно, к минусу питания. Когда цепь включается, на элемент поступает напряжение, но лампочка все равно не горит. Нажав на переключатель K2, электроток пройдет через резистор и направится на электрод управления и лампочка начнет светиться.

Важно! В этом и есть суть тиристора. На схеме его зачастую обозначают латинской буквой G, что означает английское слово Gate (в переводе на русский — ворота или затвор).

Резистор работает таким образом, что ограничивает поступление тока от вывода управления. Минимальный ток срабатывания такого элемента — 1 мА, а допустимый для работы — 15 мА. Именно из-за этого подбирается резистор с сопротивлением 1 кОм. Если нажать на переключатель снова, то ничего не изменится. Закрыть его можно отключением питания. Таким образом, тиристор — это своего рода электронный ключ с фиксацией.

Что качается технических характеристик, то все зависит от модели конкретного элемента. В общем случае этот элемент характеризуют:

• Обратное напряжение;
• Закрытое напряжение;
• Импульс;
• Повторяющийся импульс;
• Среднее напряжение;
• Обратный ток;
• Время включения и выключения;
• Постоянное напряжение;
• Ток в открытом напряжении.

Схема проверки

Чтобы проверить элемент и узнать, рабочий ли он, нужна лампочка, три провода (проводника) и питающий элемент постоянного тока. Если это блок питания, то на нем необходимо выставить напряжение, достаточное для загорания светодиода. Далее необходимо привязать и припаять провода к каждому выводу радиоэлемента.

Важно! На анод подается «плюс» питания, а на катод — «минус», который будет проходить через лампочку.

После этого необходимо подать напряжение на электрод управления. Для обычного тиристора это больше 0.2 Вольт, поэтому хватит и батарейки на полтора Вольта. Когда напряжение будет подано, лампочка зажжется. Для проверки можно использовать щупы мультитестера ( на их концах напряжение также больше 0.2 Вольт), но об этом в следующем разделе. Если убрать питание, то лампочка будет продолжать гореть, так как подан импульс управляющего электрода. Закрыть тиристор можно, отключив лампочку или убрав щупы мультиметра.

Чем можно проверить тиристор на исправность

Чтобы проверить тиристор на работоспособность не выпаивая его, можно пользоваться специальными приборами:

• Мультиметром. На концах щупов прибора имеется напряжение, которое можно подать на электрод. Для этого замыкается анод и электрод. В результате сопротивление резко падает: на мультиметре это видно. Это свидетельствует о том, что тиристор отрылся. Если отпустить мультиметр, то он снова будет показывать бесконечное сопротивление.
• Тестером. Для проверки понадобится не только тестер, но и источник питания от 6 до 10 Вольт, а также провода. Необходимо включить тестер между катодом и анодом, а после этого подключить батарейку между электродом управления и катодом. Если подача питание не осуществляется, то тиристор работает некорректно. Также если питание постоянное при любом напряжении, то элемент также работает неверно.

Таким образом, было рассмотрено, как проверить тринистор на работоспособность и основные способы ее проверки. Проверять правильность работы и прозвонить состояние тринистора можно, используя несколько способов: мультиметровый и тестерный. Оба отлично справляются с поставленной задачей.

Проверка тиристоров всех видов мультиметром

Тиристор – это полупроводниковый прибор p-n-p-n структуры, который играет роль ключа в цепях с большими токами, при этом управление им осуществляется слаботочным сигналом. Применяется для включения силовых электроприводов, систем возбуждения генераторов. Коммутируемые токи доходят до 10 кА.

Особенность тиристоров заключается в том, что при подаче управляющего сигнала, они открываются и остаются в этом состоянии, даже если сигнал в последующем будет снят. Единственное требование – протекающий через них ток должен превышать определенное значение, который называется током удержания.

Одни тиристоры пропускают ток только в одну сторону. Это динисторы, срабатывающие от превышения значимого напряжения. Есть также тринисторы, управляемые подачей тока на третий вывод прибора.

Тиристоры пропускающие ток в обе стороны называются симисторы или триаки. Кроме этого, бывают фототиристоры управляемые светом.

Основные характеристики

Для проверки тринистора необходимо знать и понимать, что скрывается за основными параметрами и для чего их нужно измерять.

Отпирающее напряжение управления Uy – это постоянный потенциал на управляющем электроде, вызывающий открывание тиристора.

Uобр max – это максимальное обратное напряжение, при котором тиристор еще находится в рабочем состоянии.

Iос ср – это среднее значение протекающего через тиристор тока в прямом направлении с сохранением его работоспособности.

Определение управляющего напряжения

Теперь можно приступать к тестированию тринистора. Для этого возьмем КУ202Н с рабочим током 10 А и напряжением 400 В.

У большинства радиолюбителей имеется мультиметр и неизбежно возникает вопрос, как проверить тиристор мультиметром, возможно ли это и, что дополнительно может понадобиться. Последовательность действий такая:

• для начала переключаем мультиметр в положение измерения сопротивления с диапазоном 2 кОм. В этом режиме на измерительных щупах будет присутствовать напряжение внутреннего источника питания тестера;
• подключаем щупы к аноду и катоду тринистора. Мультиметр должен показывать сопротивление близкое к бесконечности;
• перемычкой замыкаем анод и управляющий электрод. Сопротивление должно упасть, тринистор открылся;
• убираем перемычку, прибор опять показывает бесконечность. Это произошло из-за того, что удерживающий ток слишком мал.

Так как тиристор управляется как отрицательными, так и положительными сигналами, то его можно открыть, подключая перемычкой управляющий электрод к катоду.

Мультиметр должен находиться в режиме омметра, и щупы подсоединены к аноду и катоду. Так можно определить, каким напряжением управляется тиристор.

Проверка исправности

Второй вариант тестирования заключается в следующем. К блоку питания постоянного тока через тринистор подключается лампа на это же напряжение.

К аноду и катоду подключается мультиметр в режиме измерения постоянного напряжения. Диапазон измерения должен превышать напряжение источника.

Затем на управляющий электрод с помощью батарейки любого номинала и пары проводов подается управляющее напряжение. Тринистор должен открыться, лампочка загореться.

Тестер сначала показывает напряжение источника питания, после воздействия маленького значения, которое соответствует падению потенциалов на тиристоре в открытом состоянии.

После этого можно снять управляющее воздействие, лампа продолжит гореть, так как протекающий через прибор ток больше тока удержания.

Проверка динистора

Для определения работоспособности динистора может потребоваться источник питания с напряжением, превышающим напряжение включения динистора.

Для ограничения тока потребуется резистор на 100-1000 Ом. Теперь можно подключать плюс источника к аноду, а катод к одному из выводов ограничивающего резистора.

Второй конец сопротивления подключается к минусу источника питания. До этого необходимо мультиметр в режиме измерения постоянного напряжения подключить к аноду и катоду.

Значения тестера должны лежать в пределах милливольт. Динистор открылся.

Необычный способ

Есть еще один вариант проверки тиристора мультиметром, без прозвона. Но в этом случае прибор должен быть маломощным, с малым током удержания.

Для проверки используется разъем проверки транзисторов. Обычно он располагается ниже переключателя и представляет собой круглый разъем в диаметре примерно 1 см.

На нем должны быть следующие обозначения: В – означает база транзистора, С – коллектор, Е – эмиттер.

Если тринистор открывается положительным напряжением, то управляющий вывод надо подключить к базе, анод с катодом к коллектору и эмиттеру соответственно.

Так как тестер при проверке транзистора измеряет коэффициент усиления, то и в этом случае он выдаст какие-то значения, которые будут неверные. Но это не важно, главное убедиться в исправности тринистора.

Проверка в схеме

Иногда требуется проверка тиристора, без выпаивания его из схемы. Для этого необходимо отключить управляющий электрод. После этого к аноду и катоду подключается мультиметр в режиме измерения постоянного напряжения.

Вторым тестером подключаются к аноду и управляющему электроду тиристора. Второй прибор должен находиться в режиме омметра.

Если измерительные щупы подсоединены правильно, то показания первого тестера будут лежать в пределах нескольких десятков милливольт.

Если нет, то щупы нужно поменять местами и все повторить. Перед измерениями нужно убедиться, что плата и весь прибор обесточен.

Тестирование высоковольтного тиристора

В случае проверки высоковольтного тиристора потребуется мультиметр с токовыми клещами. И проверка будет производиться при включенном оборудовании, так как сложно создать условия имитирующие рабочие параметры системы.

Все внешние воздействия необходимо делать в соответствии с инструкцией по эксплуатации на оборудование.

Измерения делаются с соблюдением техники безопасности, в остальном все, как и с обычными тиристорами.

Как проверить тиристор мультиметром?

Тиристоры используются во многих электронных устройствах, начиная от бытовых приборов и заканчивая мощными силовыми установками. Ввиду особенностей этих полупроводниковых элементов проверить их на исправность с помощью только одного мультиметра затруднительно. В крайнем случае, можно определить пробой перехода. Для полноценного тестирования потребуется собрать несложную схему, ее описание будет приведено в статье.

Начнем с подготовительного этапа, а именно с того, что нам потребуется сделать перед проверкой.

Предварительная подготовка

Перед тестированием любого радиокомпонента будь то тиристор, транзистор или диод, нам необходимо ознакомиться с его спецификацией. Для этого находим маркировку на корпусе полупроводникового элемента.

Найдя маркировку, начинаем поиск спецификации (достаточно сделать соответствующий запрос в поисковике или в тематических форумах). Даташит на электронный компонент содержит много полезной информации, начиная от технических характеристик и заканчивая расположением выводов и списком аналогов (что особенно полезно при поиске замены).

Определившись с типом и цоколевкой, приступаем к первому этапу проверки, для этого нам понадобится только мультиметр. В большинстве случаев проверить элемент на пробой, можно не выпаивая его из платы, поэтому на данном этапе паяльник не нужен.

Тестирование на пробой

Начнем с предварительной проверки, которая будет заключаться в измерении сопротивления между выходами «К» и «УЭ», потом «А» и «К». Алгоритм наших действий будет следующим:

1. Включаем прибор в режим «прозвонки» и снимаем измерения с перехода между выводами «К» и «УЭ», в соответствии с рисунком 3. Если полупроводник исправен, отобразится сопротивление перехода в диапазоне от 40 Ом до 0,55 кОм. Рис 3. Измеряем сопротивление между УЭ и К
2. Меняем щупы местами и повторяем процесс, результат должен быть примерно таким же, как в пункте 1. Заметим, что чем больше сопротивление между выводами «УЭ» и «К», тем меньше ток открытия, а значит — выше чувствительность устройства.
3. Меряем сопротивление между выводами «А» и «К» (см. рис. 4). На индикаторе мультиметра должно высветиться бесконечно большое сопротивление, причем, вне зависимости от полярности подключенного измерительного устройства. Иное значение указывает на пробой в переходе. Для «чистоты» проверки лучше выпаять подозрительную деталь и повторить тестирование.

Как уже упоминалось выше, такая методика проверки мультиметром не позволяет полностью протестировать работоспособность тиристора, нам потребуется несколько усложнить процесс.

Проверка на открытие-закрытие

Предыдущее тестирование позволяет определить, имеется ли пробой, но не дает возможности проверить отсутствие внутреннего обрыва. Поэтому переводим мультиметр в режим «прозвонки» и подключаем к нему тиристор, в соответствии с рисунком 5 (щуп с черным проводом к выводу «К», красный — к «А»).

При таком подключении отобразится бесконечно большое сопротивление. Теперь соединяем на несколько мгновений «УЭ» с выходом «А», прибор покажет падение сопротивления, и после отключения «УЭ», показание опять вырастет до бесконечности. Это связано с тем, что идущего через щупы тока недостаточно для удержания тиристора в открытом состоянии. Поэтому, чтобы убедиться в работоспособности полупроводникового элемента, необходимо собрать несложную схему.

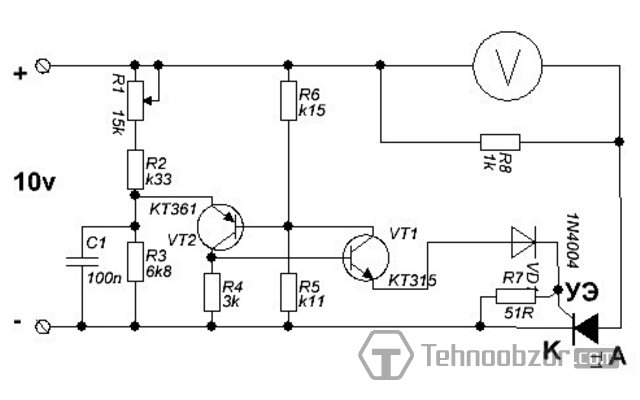

Самодельный пробник для тиристоров

В интернете можно найти более простые схемы, где используется только лампочка и батарейка, но такой вариант не совсем удобен. На рисунке 6 представлена схема, позволяющая протестировать работу устройства, подавая на него постоянное и переменное питание.

Обозначения:

• Т1 – трансформатор, в нашем случае использовался ТН2, но подойдет любой другой, если у него имеется вторичная обмотка 6,3 V.
• L1 – обычная миниатюрная лампочка на 6,3 V и 0,3 А (например, МН6,3-0,3).
• VD1 – выпрямительный диод любого типа с обратным напряжением более 10 вольт и током от 300 мА и выше (например, Д226).
• С1 – конденсатор емкостью 1000 мкФ, и рассчитанный на напряжение 16 В.
• R1 – сопротивление с номиналом 47 Ом.
• VD2 – тестируемый тиристор.
• FU1 – предохранитель на 0,5 А, если в схеме для проверки тиристоров используется мощный силовой трансформатор, номинал предохранителя нужно увеличить (узнать потребляемый ток можно воспользовавшись мультиметром).

После того, как пробник собран, приступаем к проверке, выполняется она по следующему алгоритму:

1. Подключаем к собранному прибору тестируемый полупроводниковый элемент (например, КУ202Н), в соответствии с рисунком 5 (для определения цоколевки следует обратиться к справочной информации).
2. Переводим переключатель S2 для тестирования в режиме постоянного тока (положение «2»).
3. Включаем пробник тумблером S1, индикатор L1 не должен засветиться.
4. Нажимаем S3, в результате на «УЭ» подается напряжение через резистор R1, что переводит тиристор в открытое состояние, на индикаторную лампочку поступает напряжение, и она начинает светиться.
5. Отпускаем S3, поскольку полупроводниковый элемент остается открытым, лампочка продолжает гореть.
6. Меняем положение переключателя, переводя его в положение «О», тем самым мы отключаем питание от тиристора, в результате он закрывается и лампа гаснет.
7. Теперь проверяем работу элемента в режиме переменного напряжения, для этой цели переводим S2 в положение «1». Благодаря такой манипуляции мы берем питание непосредственно со вторичной обмотки трансформатора (до выпрямительного диода). Индикаторная лампа не горит.
8. Нажимаем S3, лампа начинает светиться в половину своей мощности, это связано с тем, что при открытии через тиристор проходит только одна полуволна переменного напряжения. Отпускаем S3 – индикаторная лампочка гаснет.

Если тестируемый элемент вел себя так, как описывается, то можно констатировать, что он находится в рабочем состоянии. Соответственно, если индикатор горит постоянно, это указывает на пробой, а когда при нажатии S3 он не загорается, можно определить внутренний обрыв (при условии, что лампочка рабочая).

Проверка без выпаивания детали с платы

В большинстве случаев проверить тиристор мультиметром на пробой можно прямо на плате, но чтобы выполнить диагностику самодельным тестером, полупроводник придется выпаять.

Как проверить тиристор и симистор ку202н мультиметром

Предварительная подготовка

Подобный измерительный прибор получил широкое распространение: применяется для определения различной информации. Предварительная подготовка предусматривает расшифровку спецификации, для чего достаточно рассмотреть маркировку на полупроводниковом изделии.

После определения типа изделия и цоколевки можно приступить к тесту пробоя при помощи мультиметра. В большинстве случаев проводится проверка на пробой, для чего изделие можно оставить на плате, поэтому на этом этапе не требуется паяльник.

Тест на пробой

Проверка тиристора начинается с определения пробоя. Рекомендуется начинать с предварительного тестирования, которое связано с измерением сопротивления между двумя выходами «А» и «К», «К» и «УЭ». Алгоритм действий имеет следующие особенности:

1. Для тестирования применяется мультиметр. Его включают в режим «прозвонки», и снимаются показатели между двумя выводами «УЭ» и «К». Если устройство находится в хорошем техническом состоянии, то снятые показатели будут в диапазоне от 40 Ом до 0,55 кОм. Низкое значение может указывать на некоторые проблемы с устройством.
2. Далее рекомендуется сменить положение щупов, и процесс повторяется. Снятые показатели должны соответствовать тем, которые были получены в первом случае.
3. Следующий шаг заключается в измерении сопротивления между выводами «К» и «А». В этом случае показатель сопротивления должен стремиться к бесконечности. Значение может варьироваться в зависимости от полярности измерительного устройства. Низкий показатель указывает на то, что есть пробой в переходе. Для более точного результата рекомендуют выпаивать устройство, которое тестируется.

Проверка симистора мультиметром подобным образом не позволяет получить точный показатель. Немного усложнив процесс тестирования, можно существенно повысить точность полученных результатов.

Проверка открытого и закрытого положения

Тестирование на пробой не позволяет определить, есть ли внутренний обрыв. Именно поэтому применяемая схема существенно усложняется. Более точный показатель можно достигнуть следующим образом:

1. Применяемый мультиметр переводится в режим «прозвонки», после чего к нему подключается тиристор. Щуп, который имеет черный провод, подключается к выводу «К», а красный к «А».
2. При применении подобной схемы подключения измерительный прибор указывает бесконечное сопротивление.
3. Следующий шаг заключается в подключении «УЭ» с выходом «А». В этом случае происходит частичное падение показателя сопротивления, и после обрыва соединения он снова стремится к значению бесконечности. Тока, проходящего через штыри измерительного прибора, недостаточно для сдерживания тиристора в закрытом состоянии.

Еще больше повысить точность измерений можно при сборке собственного измерительного прибора.

Самодельный пробник

Простейший вариант исполнения представлен сочетанием только лампочки и батарейки, но он неудобен в применении. Более сложная схема позволяет протестировать устройство при подаче постоянного или переменного тока.

Схема самодельного пробника представлена сочетанием следующих элементов:

1. Лампочка небольшого размера с показателями 0,3 А и 6,3 В.
2. Трансформатор со вторичной обмоткой 6,3 В. Рекомендуется использовать вариант исполнения ТН2.
3. Диод выпрямительного типа с обратным напряжением около 10 Вольт и сопротивлением не менее 300 мА. Примером можно назвать вариант исполнения Д226.
4. В схему также включается конденсатор, емкость которого составляет 1000 мкФ. Устройство должно быть рассчитано на напряжение 16 В.
5. Создается сопротивление с номиналом 47 Ом.
6. Предохранитель на 0,5 А. При применении мощного силового трансформатора следует повысить номинал предохранителя.

Самодельная конструкция может иметь компактные размеры. При необходимости все элементы можно собрать в защитном корпусе, за счет чего прибор можно будет использовать постоянно и транспортировать к месту проверки.

Особенности процедуры

Следует учитывать, что самодельная конструкция позволяет точно определить работоспособность устройства. Пошаговая инструкция выглядит следующим образом:

1. К собранной самодельной конструкции подключается полупроводниковый элемент.
2. Для того чтобы тесты могли проводиться в режиме постоянного тока, устанавливается переключатель.
3. Включается пробник при помощи тумблера. При этом ток не должен попасть на лампу.
4. К тестируемому устройству подводится напряжение через резистор. В этом случае тиристор переводится в открытие положение, на лампочку подается напряжение, и она начинает светиться.
5. Далее отпускается кнопка, но тиристор находится в открытом положении, и индикатор должен гореть.
6. Проводится смена положения переключателя, после чего тиристор переходит в закрытое состояние, и лампочка гаснет.
7. При переводе измерительного устройства в режим работы с переменным током лампочка начинает гореть не полностью.

Если проверяемое устройство проявляло себя так, как в описании, то тиристор находится в хорошем техническом состоянии и работает правильно. Если лампочка горит постоянно, то это говорит о пробое. Если при нажатии на клавишу она не загорается, то это указывает на внутренний обрыв. Именно поэтому можно обойтись без мультиметра.

Тестирование детали на плате

При необходимости можно проверить тиристор мультиметром без демонтажа детали. Однако при применении самодельной конструкции придется выпаять элемент, так как в качестве индикатора используется лампочка. К особенностям этого процесса относятся следующие моменты:

1. Требуется паяльник. Подобный инструмент требуется при проведении различной работы с электроникой. Мощность и диаметр жилы выбираются в соответствии с тем, какие размеры имеет плата.
2. При проведении работы следует учитывать, что нельзя оказывать слишком высокую температуру на плату. Это может привести к повреждению дорожек и других элементов.
3. Нельзя повредить выходы, так как это может осложнить проводимые тесты.

Необходимость в выпаивании детали определяет то, что многие решают использовать мультиметр для проверки. В большинстве случаев полученных результатов вполне достаточно для оценки состояния тиристора.

Прозвонка динистора

При необходимости можно провести проверку динистора. К ключевым моментам относятся следующие моменты:

1. Для проведения теста требуется источник питания с высоким напряжением, показатель которого выше, чем у динистора.
2. Ограничить ток можно при подключении резистора с показателем сопротивления от 100 до 1000 Ом.
3. Плюсовой провод подключается к аноду, а катод к клемме ограничительного резистора. Свободный конец сопротивления соединяется с минусом блока питания.

Применяемый измерительный прибор в соответствующем режиме через специальные щупы соединяется с анодом и катодом. Тестер должен лежать в пределе милливольта, после чего динистор открывается.

Определение исправности устройства

Исправность рассматриваемого устройства можно проверить при применении обычного источника света и измерительного прибора. К особенностям этой техники относятся следующие моменты:

1. Источник постоянного тока соединяется через тринистор. В цепь также включается лампа с соответствующим напряжением.
2. Щупы мультиметра подводятся к катоду и аноду. Следует установить режим измерения, соответствующий постоянному напряжению.
3. Устройство должно быть рассчитано на измерение показателей, которые превышают значения применяемого источника напряжения.
4. В качестве источника питания можно использовать батарейку любого номинала.
5. Осуществляется подача напряжения для теста устройства.

На момент подключения источника питания тринистор открывается, ток подводится к лампочке, и она загорается. После снятия управляющего воздействия лампа должна продолжать гореть, так как проходит ток удержания.

Выбор мультиметра

Для тестирования различного электрического оборудования требуется специальный измерительный прибор, который называют мультиметром. Основные критерии выбора:

1. При выборе практически всегда уделяется внимание степени функциональности устройства.
2. Практически все устройства можно разделить на две основные категории: стрелочные и цифровые. Сегодня стрелочные практически не применяются, так как они отображают небольшое количество информации, точность данных может быть невысокой.
3. Показатель погрешности может варьировать в довольно большом диапазоне. Качественные модели имеют погрешность не более 3%. Лучше выбирать мультиметр с наименьшим значением погрешности, однако они обходятся дорого.
4. Степень комфорта при использовании конструкции. Измерительное устройство может иметь самые различные размеры и форму. Если оно будет некомфортным в применении, то могут возникнуть серьезные проблемы.
5. Уделяется внимание и степени защиты от пыли, влаги, ударных нагрузок. При изготовлении измерительного устройства могут использоваться самые различные материалы, некоторые из них характеризуются высокой защитой от воздействия влаги и пыли.
6. Класс электробезопасности. По этому показателю устройства классифицируются согласно установленным стандартам.
7. Популярность бренда. Хорошие производители цифровых тестеров неоднократно проверяют надежность и качество выпускаемой продукции.

Рассматривая то, как проверить тиристор ку202н мультиметром, следует учитывать, что все подобные измерительные приборы разделяются на несколько классов:

1. CAT 1 — устройства, подходящие для работы с низковольтными сетями.
2. CAT 11 — класс устройства, подходящего к сети питания.
3. CAT 111 — класс, предназначенный для работы внутри сооружений.
4. CAT 1 V — для работы с цепью, которая расположена вне здания. Устройства этого класса имеют высокую защиту от воздействия окружающей среды.

После выбора измерительного инструмента можно приступить к тестам. Полученная информация может записываться в блокнот или сохраняться в память устройства, если у него есть соответствующая функция.

Методы проверки тиристоров на исправность

Тиристоры принадлежат к классу диодов. Но помимо анода и катода, у тиристоров есть третий вывод – управляющий электрод.

Тиристор – это своего рода электронный выключатель, состоящий из четырех слоев, который может быть в двух состояниях:

1. Высокая проводимость (открытое).
2. Низкая проводимость (закрытое).

Тиристоры обладают высокой мощностью, благодаря чему они проводят коммутацию цепи при напряжении доходящей до 5 тысяч вольт и с силой тока равняющейся 5 тысячам ампер. Подобные выключатели способны проводить ток лишь в прямом направлении, а в состоянии низкой проводимости они способны выдержать даже обратное напряжение.

Есть разные тиристоры, которые отличаются друг от друга характеристиками, управлением и т.д.

Самые известные типы данных устройств:

• Диодный. Переходит в проводящий режим, когда уровень тока повышается.
• Инверторный. Он переходит в режим низкой проводимости быстрей подобных устройств.
• Симметричный. Устройство похоже на 2 устройства со встречно-параллельными диодами.
• Оптотиристор. Работает благодаря потоку света.
• Запираемые.

Применение тиристоров

Применение тиристоров очень широкое, начиная от устройств зарядки для автомобиля и заканчивая генераторами и трансформаторами.

Общее применение делится на четыре группы:

• Экспериментальные устройства.
• Пороговые устройства.
• Силовые ключи.
• Подключение постоянного тока.

Цены на устройства бывают разные, всё зависит от марки производителя и технических характеристик. Отечественные производители делают отличные тиристоры, по небольшой стоимости. Одни из самых распространенных отечественных тиристоров, это устройства серии КУ 202е – используются в бытовых приборах.

Вот некоторые характеристики данного тиристора:

• Обратное напряжение в состоянии высокой проводимости, максимально 100 В.
• Напряжение в положении низкой проводимости 100 В.
• Импульс в состоянии высокой проводимости – 30 А.
• Повторный импульс в этом же положении – 10 А.
• Постоянное напряжение 7 В.
• Обратный ток – 4 мА
• Ток постоянного типа – 200 мА.
• Среднее напряжение -1,5 В.
• Время включения – 10мкс.
• Выключение – 100 мкс.

Иногда возникают ситуации, в которых необходимо проверить тиристор на работоспособность. Есть различные методы проверки, в этой статье будут рассмотрены основные из них.

Тиристоры быстродействующие ТБ333-250

Проверка с помощью метода лампочки и батарейки

Для этого метода достаточно иметь под рукой лишь лампочку, батарейку, 3 проводка и паяльник, чтобы припаять провода к электродам. Такой набор найдется в доме у каждого.

При проверке прибора с помощью метода батарейки и лампочки, нужно оценить нагрузку тока сто mA, которую создает лампочка, на внутренней цепи. Применять нагрузку следует кратковременно. При использовании данного метода, редко случается короткое замыкание, но чтобы быть уверенным на сто процентов, что его точно не будет, достаточно пропустить ток через все пары электродов тиристора в обоих направлениях.

Проверка методом лампочки и батарейки осуществляется по трём схемам:

• В первой схеме на управляющий электрод положительный потенциал не подается, благодаря чему не пропускается ток и лампочка не загорается. В случае если лампочка горит, тиристор работает неправильно.
• Во второй схеме тиристор приводится в состояние высокой проводимости. Для этого нужно подать плюсовой потенциал на управляющий электрод (УЭ). В этом случае, если лампочка не горит, значит с тиристором что-то не так.
• На третьей схеме с УЭ питание отключается, ток в этом случае проходит через анод и катод. Ток проходит благодаря удержанию внутреннего перехода. Но в этом случае, лампочка может не загореться не только из-за неисправности тиристора, но и из-за протекания тока меньшей величины через цепь, чем крайнее значение удержания.

Так исправность тиристора легко проверить в домашних условиях, не имея под рукой специального оборудования. Если разорвать цепь через анод или катод, у тиристора активируется состояние низкой проводимости.

При использовании данного метода, редко случается короткое замыкание, но чтобы быть уверенным на сто процентов, что его точно не будет, достаточно пропустить ток через все пары электродов тиристора в обоих направлениях

Проверка мультиметром

Это самый простой вариант для проверки. В этом методе анод и контакты УЭ подключаются к прибору для измерения (мультиметру). Роль постоянного источника тока здесь играют батареи мультиметра. В качестве индикатора – стрелки или цифровые показатели.

Что нужно, чтобы проверить тиристор мультиметром:

1. Подцепить черный щуп с минусом к катоду.
2. Подцепить красный щуп с плюсом к аноду.
3. Один конец выключателя соединить с разъемом красного щупа.
4. Настроить мультиметр для измерения сопротивления, не превышающего 2 тысячи ОМ.
5. Быстро включить и отключить выключатель.
6. Если проход тока удерживается, значит с тиристором всё хорошо. Чтобы его отключить достаточно, отсоединить напряжение от одного из электродов (анод или катод).
7. В случае если удерживания проводимости нет, нужно поменять щупы местами и проделать всё с самого начала.
8. Если перекидывание щупов не помогло, то тиристор неисправен.

Чтобы проверить тиристор не выпаивая, нужно отсоединить УЭ от цепной схемы. Далее нужно проделать все пункты, которые описаны выше.

Роль постоянного источника тока здесь играют батареи мультиметра, в качестве индикатора – стрелки или цифровые показатели

Другие варианты проверки

Также тиристор можно проверить с помощью тестера. Для этого понадобится тестер, батарейка шести – десяти вольт и проводки.

Чтобы проверить устройство тестером нужно следовать следующей схеме:

Проверка тимистора с помощью омметра

Еще тиристор можно проверить с помощью омметра. Этот метод похож на проверку мультиметром и тестером. Потребуется:

• Подключить плюс омметра к аноду, а минус к катоду. На датчике омметра должно быть показано высокое сопротивление.
• Замкнуть вывод анода и УЭ, сопротивление на датчике омметра должно резко спасть.

Вот в принципе и вся инструкция для проверки. Если после этих действий отсоединить УЭ от анода, но не разрывать связь анода с омметром, датчик устройства должен показывать низкое сопротивление (это возникает, если ток анода, больше тока удержания).

Также существует еще один способ проверки тиристора с помощью омметров, для этого понадобится дополнительный омметр. Нужно плюсовой вывод одного омметра подключить к аноду, сопротивление в этот момент должно показываться высокое. Далее следует, также плюсовой вывод, но уже другого омметра, быстро подключить и отключить от управляющего электрода (УЭ), в этот момент сопротивление первого омметра резко уменьшится.

Блиц-советы

Рекомендации:

1. Перед тем как проверять тиристор, следует внимательно ознакомиться с техническими характеристиками данного устройства. Эти знание помогут быстрей и эффективней проверить тиристор.
2. Обычные, стандартные устройства для измерения (омметр, тестер, мультиметр) хорошо зарекомендовали себя для проверки тиристора, но современные приборы, дадут информацию намного точней. К тому же их гораздо легче использовать.
3. Во избежание неприятных ситуаций все схемы должны собираться в точности.
4. В работе с любыми диодными устройствами, включая тиристоры, нужно соблюдать технику безопасности.

Защита тиристора:

Тиристоры действуют на скорость увеличение прямого тока. В тиристорах обратный ток восстановления. Если этот ток упадет до низшего значения, может возникнуть перенапряжение. Чтобы предотвратить перенапряжения используются схемы ЦФТП. Также для защиты используют варисторы, их подключают к местам, где выводы индуктивной нагрузки.

Как проверить тиристор

Как проверить тиристор, если вы полный чайник? Итак, обо всем по порядку.

Принцип работы тиристора

Принцип работы тиристора основан на принципе работы электромагнитного реле. Реле – это электромеханическое изделие, а тиристор – чисто электрическое. Давайте же рассмотрим принцип работы тиристора, а иначе как мы его тогда сможем проверить? Думаю, все катались на лифте ;-). Нажимая кнопку на какой-нибудь этаж, электродвигатель лифта начинает свое движение, тянет трос с кабиной с вами и соседкой тетей Валей килограммов под двести и вы перемещаетесь с этажа на этаж. Как же так с помощью малюсенькой кнопочки мы подняли кабину с тетей Валей на борту?

В этом примере и основан принцип работы тиристора. Управляя маленьким напряжением кнопочки мы управляем большим напряжением… разве это не чудо? Да еще и в тиристоре нет никаких клацающих контактов, как в реле. Значит, там нечему выгорать и при нормальном режиме работы такой тиристор прослужит вам, можно сказать, бесконечно.

Тиристоры выглядят как-то вот так:

А вот и схемотехническое обозначение тиристора

В настоящее время мощные тиристоры используются для переключения (коммутации) больших напряжений в электроприводах, в установках плавки металла с помощью электрической дуги ( короче говоря с помощью короткого замыкания, в результате чего происходит такой мощный нагрев, что даже начинает плавиться металл)

Тиристоры, которые слева, устанавливают на алюминиевые радиаторы, а тиристоры-таблетки даже на радиаторы с водяным охлаждением, потому что через них проходит бешеная сила тока и коммутируют они очень большую мощность.

Маломощные тиристоры используются в радиопромышленности и, конечно же, в радиолюбительстве.

Параметры тиристоров

Давайте разберемся с некоторыми важными параметрами тиристоров. Не зная эти параметры, мы не догоним принцип проверки тиристора. Итак:

1) U_y– отпирающее постоянное напряжение управления – наименьшее постоянное напряжение на управляющем электроде, вызывающее переключение тиристора из закрытого состояния в открытое. Короче говоря простым языком, минимальное напряжение на управляющем электроде, которое открывает тиристора и электрический ток начинает спокойно себе течь через два оставшихся вывода – анод и катод тиристора. Это и есть минимальное напряжение открытия тиристора.

2) U_{обр max} – обратное напряжение, которое может выдержать тиристор, когда, грубо говоря, плюс подают на катод, а минус – на анод.

3) I_{ос ср} – среднее значение тока, которое может протекать через тиристор в прямом направлении без вреда для его здоровья.

Остальные параметры не столь критичны для начинающих радиолюбителей. Познакомиться с ними можете в любом справочнике.

Как проверить тиристор КУ202Н

Ну и наконец-то переходим к самому важному – проверке тиристора. Будем проверять самый ходовый и знаменитый советский тиристор – КУ202Н.

А вот и его цоколевка

Для проверки тиристора нам понадобится лампочка, три проводка и блок питания с постоянным током. На блоке питания выставляем напряжение загорания лампочки. Привязываем и припаиваем проводки к каждому выводу тиристора.

На анод подаем “плюс” от блока питания, на катод через лампочку “минус”.

Теперь же нам надо подать относительно анода напряжение на Управляющий Электрод (УЭ). Для такого вида тиристора U_y– отпирающее постоянное напряжение управления больше чем 0,2 Вольта. Берем полуторавольтовую батарейку и подаем напряжение на УЭ. Вуаля! Лампочка зажглась!

также можно использовать щупы мультиметра в режиме прозвонки, на щупах напряжение тоже больше 0,2 Вольта

Убираем батарейку или щупы, лампочка должна продолжать гореть.

Мы открыли тиристор с помощью подачи на УЭ импульса напряжения. Все элементарно и просто! Чтобы тиристор опять закрылся, нам надо или разорвать цепь, ну то есть отключить лампочку или убрать щупы, или же подать на мгновение обратное напряжение.

Как проверить тиристор мультиметром

Можно также проверить тиристор с помощью мультиметра. Для этого собираем его по этой схемке:

Так как на щупах мультиметра в режиме прозвонки имеется напряжение, то подаем его на УЭ. Для этого замыкаем между собой анод и УЭ и сопротивление через Анод-Катод тиристора резко падает. На мультике мы видим 112 милливольт падение напряжения. Это значит, что он открылся.

После отпускания мультиметр снова показывает бесконечно большое сопротивление.

Почему же тиристор закрылся? Ведь лампочка в прошлом примере у нас горела? Все дело в том, что тиристор закрывается, когда ток удержания стает очень малым. В мультиметре ток через щупы очень малый, поэтому и тиристор закрылся без напряжения УЭ.

Есть также схема отличного прибора для проверки тиристора, ее можно глянуть в этой статье.

Также советую глянуть видео от ЧипДипа про проверку тиристора и ток удержания:

Как проверить тиристор мультиметром на работоспособность не выпаивая

Любое электронное устройство содержит в себе достаточно внушительный перечень электрокомпонентов, которые позволяют ему управлять электрическим током, напряжением и сопротивлением внутри себя. Они нужны в первую очередь для регулирования отдельных электрических параметров, необходимых для нормальной работы того или иного электроприбора. Например, резисторы преобразовывают силу тока в напряжение и наоборот, а транзистор — для увиливания и генерации электроколебаний. Среди таких радиоэлементов есть и тиристор. В этой статье будет рассказано, что такое тиристор и как проверить тринистор мультиметром не выпаивая его из платы или схемы.

Что это такое

Тиристор — это полупроводниковый электрический элемент или прибор. Он нужен для того, чтобы регулировать и коммуницировать токи больших значений. Эти элементы управляют электрической цепью с точки зрения приема электрических токов и их регулирования. С этой точки зрения они напоминают работу транзисторов.

Как правило, такие элементы обладают тремя выходами: управляющим и двумя, образующими путь для протекания электрических токов. Как известно, транзистор начинает открываться пропорционально величине тока управления цепи. Чем больше ток, тем больше открыт транзистор. Работает это и в обратном направлении. Тиристор же устроен немного иначе: он открывается полностью, но интервалами, задающимися скачками тока. Самое интересное то, что он не закрывается даже тогда, когда не получает управляющего сигнала.

Характеристики и принцип работы

Согласно схеме, которая будет представлена ниже, можно рассмотреть принцип работу элемента. К аноду этого радиоэлемента подключена лампочка, с которой соединяется вывод плюса источника питания с помощью выключателя K2. Катод же радиоэлемента подключают, соответственно, к минусу питания. Когда цепь включается, на элемент поступает напряжение, но лампочка все равно не горит. Нажав на переключатель K2, электроток пройдет через резистор и направится на электрод управления и лампочка начнет светиться.

Важно! В этом и есть суть тиристора. На схеме его зачастую обозначают латинской буквой G, что означает английское слово Gate (в переводе на русский — ворота или затвор).

Резистор работает таким образом, что ограничивает поступление тока от вывода управления. Минимальный ток срабатывания такого элемента — 1 мА, а допустимый для работы — 15 мА. Именно из-за этого подбирается резистор с сопротивлением 1 кОм. Если нажать на переключатель снова, то ничего не изменится. Закрыть его можно отключением питания. Таким образом, тиристор — это своего рода электронный ключ с фиксацией.

Что качается технических характеристик, то все зависит от модели конкретного элемента. В общем случае этот элемент характеризуют:

• Обратное напряжение;
• Закрытое напряжение;
• Импульс;
• Повторяющийся импульс;
• Среднее напряжение;
• Обратный ток;
• Время включения и выключения;
• Постоянное напряжение;
• Ток в открытом напряжении.

Схема проверки

Чтобы проверить элемент и узнать, рабочий ли он, нужна лампочка, три провода (проводника) и питающий элемент постоянного тока. Если это блок питания, то на нем необходимо выставить напряжение, достаточное для загорания светодиода. Далее необходимо привязать и припаять провода к каждому выводу радиоэлемента.

Важно! На анод подается «плюс» питания, а на катод — «минус», который будет проходить через лампочку.

После этого необходимо подать напряжение на электрод управления. Для обычного тиристора это больше 0.2 Вольт, поэтому хватит и батарейки на полтора Вольта. Когда напряжение будет подано, лампочка зажжется. Для проверки можно использовать щупы мультитестера ( на их концах напряжение также больше 0.2 Вольт), но об этом в следующем разделе. Если убрать питание, то лампочка будет продолжать гореть, так как подан импульс управляющего электрода. Закрыть тиристор можно, отключив лампочку или убрав щупы мультиметра.

Чем можно проверить тиристор на исправность

Чтобы проверить тиристор на работоспособность не выпаивая его, можно пользоваться специальными приборами:

• Мультиметром. На концах щупов прибора имеется напряжение, которое можно подать на электрод. Для этого замыкается анод и электрод. В результате сопротивление резко падает: на мультиметре это видно. Это свидетельствует о том, что тиристор отрылся. Если отпустить мультиметр, то он снова будет показывать бесконечное сопротивление.
• Тестером. Для проверки понадобится не только тестер, но и источник питания от 6 до 10 Вольт, а также провода. Необходимо включить тестер между катодом и анодом, а после этого подключить батарейку между электродом управления и катодом. Если подача питание не осуществляется, то тиристор работает некорректно. Также если питание постоянное при любом напряжении, то элемент также работает неверно.

Таким образом, было рассмотрено, как проверить тринистор на работоспособность и основные способы ее проверки. Проверять правильность работы и прозвонить состояние тринистора можно, используя несколько способов: мультиметровый и тестерный. Оба отлично справляются с поставленной задачей.

мир электроники — Как проверить тиристор

 Практическая электроника

 материалы в категории

Тиристор — это одна из разновидностей полупроводниковых приборов. Внешне он напоминает обыкновенный диод, но в отличие от простого диода он может работать как ключ: открываться и закрываться. Поэтому кроме анода и катода у него имеется еще и третий вывод- для управления. Его так и называют: управляющий электрод (сокращенно УЭ)
В общем-то тиристоры это целый подкласс диодов: они тоже имеют разновидности-
а. просто тиристор: в открытом состоянии пропускает ток лишь в одну сторону
б. симистор или симметричный тиристор: в открытом состоянии может пропускать ток в обе стороны.
г. динистор: не имеет управляющего электрода и управляется приложенным к нему напряжением. Главный параметр у динистора- это так называемое пробивное напряжение: порог при котором динистор открывается и начинает пропускать ток.

Структура тиристора выглядит так:
Так он обозначается на схемах:

Тиристоры по мощности бывают, конечно-же, разные: повышенной мощности (силовые). Такие тиристоры рассчитаны на очень большой ток и выглядят приблизительно так:

Есть тиристоры и поменьше- для бытовой аппаратуры и , конечно, для радиолюбительских целей. Внешний вид у них может быть разный:

Ну теперь давайте разберемся как проверить тиристор. В качестве примера возьмем самый распространенный советский тиристор КУ202Н. Он выглядит так:

Для проверки нам понадобятся: блок питания с постоянным напряжением, лампочка, и еще один источник питания- например батарейка.

Припаиваем в выводам тиристора провода, на анод подаем плюс от источника питания, а минус подключаем через лампочку к катоду как на картинке ниже:

Теперь нам нужно тиристор «отпереть». Для того чтобы открыть тиристор необходимо на его управляющий электрод подать напряжение больше чем на аноде на 0,2V.
Для этого можно поступить двумя способами:
1. использовать отдельный источник питания. например батарейку. Если тиристор исправный, то лампочка должна загореться. См картинку:

2. Можно открыть тиристор мультиметром: для этого устанавливаем мультиметр в режим прозвонки- на его выводах тогда напряжение тоже будет выше 0,2V.

Ну это еще не все!!! После отпирания тиристор должен удерживаться в открытом состоянии. То есть лампочка должна продолжать гореть даже тогда когда с управляющего электрода убрали источник отпирающего напряжения.

Чтобы запереть тиристор нужно или убрать питание или подать на его управляющий вывод отрицательное напряжение.

Ну, и наконец, как быть если под рукою нет ни лампочки, ни источника питания а только лишь мультиметр? Тоже можно!

Как проверить тиристор мультиметром

Для проверки тиристора ставим мультиметр в режим «прозвонки» и подключаем щупы «плюс» на анод, «минус» на катод. Так как тиристор заперт, то на дисплее мультиметра будет высокое сопротивление.

Так как на щупах мультиметра имеется напряжение, то на управляющий электрод подаем «плюс»- кратковременно касаемся проводом от управляющего электрода на анод.
Тиристор должен открыться и на дисплее мультиметра появится низкое значение.

А вот дальше- самое интересное: если сейчас убрать провод с управляющего электрода то тиристор вновь запрется. Возникает вполне логичный вопрос: почему он не остался в открытом виде как на предыдущем примере с лампочкой?

все дело в том что для удержания в тиристора в открытом виде требуется определенный ток а на щупах мультиметра он недостаточный. Хотя, сразу оговорюсь: недостаточный он именно для тиристора КУ202: для слабеньких тиристоров типа КУ112 (применялись в импульсных источниках питания отечественных телевизоров) этого тока вполне достаточно и тиристор останется в открытом виде.

Ну и напоследок: основная часть информации и изображения любезно предоставлены сайтом Практическая электроника, и за это им огромная благодарность.

Как проверить тиристор ку112а

Для проверки этой разновидности тиристора необходимо собрать небольшую схему, т.к с помощью мультиметра его можно проверить только на очень маловероятный пробой.

Тиристор – это полупроводниковый прибор p-n-p-n структуры, который играет роль ключа в цепях с большими токами, при этом управление им осуществляется слаботочным сигналом. Применяется для включения силовых электроприводов, систем возбуждения генераторов. Коммутируемые токи доходят до 10 кА.

Особенность тиристоров заключается в том, что при подаче управляющего сигнала, они открываются и остаются в этом состоянии, даже если сигнал в последующем будет снят. Единственное требование – протекающий через них ток должен превышать определенное значение, который называется током удержания.

Одни тиристоры пропускают ток только в одну сторону. Это динисторы, срабатывающие от превышения значимого напряжения. Есть также тринисторы, управляемые подачей тока на третий вывод прибора.

Тиристоры пропускающие ток в обе стороны называются симисторы или триаки. Кроме этого, бывают фототиристоры управляемые светом.

Основные характеристики

Для проверки тринистора необходимо знать и понимать, что скрывается за основными параметрами и для чего их нужно измерять.

Отпирающее напряжение управления Uy – это постоянный потенциал на управляющем электроде, вызывающий открывание тиристора.

Uобр max – это максимальное обратное напряжение, при котором тиристор еще находится в рабочем состоянии.

Iос ср – это среднее значение протекающего через тиристор тока в прямом направлении с сохранением его работоспособности.

Определение управляющего напряжения

Теперь можно приступать к тестированию тринистора. Для этого возьмем КУ202Н с рабочим током 10 А и напряжением 400 В.

У большинства радиолюбителей имеется мультиметр и неизбежно возникает вопрос, как проверить тиристор мультиметром, возможно ли это и, что дополнительно может понадобиться. Последовательность действий такая:

• для начала переключаем мультиметр в положение измерения сопротивления с диапазоном 2 кОм. В этом режиме на измерительных щупах будет присутствовать напряжение внутреннего источника питания тестера;
• подключаем щупы к аноду и катоду тринистора. Мультиметр должен показывать сопротивление близкое к бесконечности;
• перемычкой замыкаем анод и управляющий электрод. Сопротивление должно упасть, тринистор открылся;
• убираем перемычку, прибор опять показывает бесконечность. Это произошло из-за того, что удерживающий ток слишком мал.

Так как тиристор управляется как отрицательными, так и положительными сигналами, то его можно открыть, подключая перемычкой управляющий электрод к катоду.

Мультиметр должен находиться в режиме омметра, и щупы подсоединены к аноду и катоду. Так можно определить, каким напряжением управляется тиристор.

Проверка исправности

Второй вариант тестирования заключается в следующем. К блоку питания постоянного тока через тринистор подключается лампа на это же напряжение.

К аноду и катоду подключается мультиметр в режиме измерения постоянного напряжения. Диапазон измерения должен превышать напряжение источника.

Затем на управляющий электрод с помощью батарейки любого номинала и пары проводов подается управляющее напряжение. Тринистор должен открыться, лампочка загореться.

Тестер сначала показывает напряжение источника питания, после воздействия маленького значения, которое соответствует падению потенциалов на тиристоре в открытом состоянии.

После этого можно снять управляющее воздействие, лампа продолжит гореть, так как протекающий через прибор ток больше тока удержания.

Проверка динистора

Для определения работоспособности динистора может потребоваться источник питания с напряжением, превышающим напряжение включения динистора.

Для ограничения тока потребуется резистор на 100-1000 Ом. Теперь можно подключать плюс источника к аноду, а катод к одному из выводов ограничивающего резистора.

Второй конец сопротивления подключается к минусу источника питания. До этого необходимо мультиметр в режиме измерения постоянного напряжения подключить к аноду и катоду.

Значения тестера должны лежать в пределах милливольт. Динистор открылся.

Необычный способ

Есть еще один вариант проверки тиристора мультиметром, без прозвона. Но в этом случае прибор должен быть маломощным, с малым током удержания.

Для проверки используется разъем проверки транзисторов. Обычно он располагается ниже переключателя и представляет собой круглый разъем в диаметре примерно 1 см.

На нем должны быть следующие обозначения: В – означает база транзистора, С – коллектор, Е – эмиттер.

Если тринистор открывается положительным напряжением, то управляющий вывод надо подключить к базе, анод с катодом к коллектору и эмиттеру соответственно.

Так как тестер при проверке транзистора измеряет коэффициент усиления, то и в этом случае он выдаст какие-то значения, которые будут неверные. Но это не важно, главное убедиться в исправности тринистора.

Проверка в схеме

Иногда требуется проверка тиристора, без выпаивания его из схемы. Для этого необходимо отключить управляющий электрод. После этого к аноду и катоду подключается мультиметр в режиме измерения постоянного напряжения.

Вторым тестером подключаются к аноду и управляющему электроду тиристора. Второй прибор должен находиться в режиме омметра.

Если измерительные щупы подсоединены правильно, то показания первого тестера будут лежать в пределах нескольких десятков милливольт.

Если нет, то щупы нужно поменять местами и все повторить. Перед измерениями нужно убедиться, что плата и весь прибор обесточен.

Тестирование высоковольтного тиристора

В случае проверки высоковольтного тиристора потребуется мультиметр с токовыми клещами. И проверка будет производиться при включенном оборудовании, так как сложно создать условия имитирующие рабочие параметры системы.

Все внешние воздействия необходимо делать в соответствии с инструкцией по эксплуатации на оборудование.

Измерения делаются с соблюдением техники безопасности, в остальном все, как и с обычными тиристорами.

Среди домашних мастеров и умельцев периодически возникает необходимость определения работоспособности тиристора или симистора, которые широко используются в бытовых приборах для изменения скорости роторов электродвигателей, в регуляторах мощности осветительных приборов и в других устройствах.

Как работает диод и тиристор

Перед описанием способов проверки вспомним устройство тиристора, который не зря называют управляемым диодом. Это обозначает, что оба полупроводниковых элемента имеют почти одинаковое устройство и работают совершенно аналогично, за исключением того, что у тиристора введено ограничение — управление через дополнительный электрод посредством пропускания электрического тока сквозь него.

Тиристор и диод пропускают ток в одну сторону, которая во многих конструкциях советских диодов обозначена направлением угла треугольника на мнемоническом символе, расположенном прямо на корпусе. У современных диодов в керамическом корпусе катод обычно помечают нанесением кольцевой полоски около катода.

Проверить работоспособность диода и тиристора можно пропусканием тока нагрузки через них. Для этого допускается использовать лампочку накаливания от старых карманных фонариков, нить которой светится от тока порядка 100 mА или меньше. При прохождении тока через полупроводник лампочка будет гореть, а в случае отсутствия — нет.

Как проверить исправность диода

Обычно для оценки исправности диода пользуются омметром или другими приборами, обладающими функцией измерения активных сопротивлений. Прикладывая к электродам диода напряжение в прямом и обратном направлении, судят о величине сопротивления. При открытом p-n переходе омметр покажет значение равное нулю, а при закрытом — бесконечности.

Если омметр отсутствует, то исправность диода можно проверить, используя батарейку и лампочку.

Схема проверки исправности диода

Перед проверкой диода таким способом необходимо учитывать его мощность. Иначе ток нагрузки может разрушить внутреннюю структуру кристалла. Для оценки маломощных полупроводников рекомендуется вместо лампочки использовать светодиод и ток нагрузки снижать до 10-15 mA.

Как проверить исправность тиристора

Оценить работоспособность тиристора можно несколькими методами. Рассмотрим три, самых распространенных и доступных в домашних условиях.

Метод батарейки и лампочки

Схема проверки исправности тиристора

При использовании этого метода тоже следует оценивать токовую нагрузку 100 mA, создаваемую лампочкой на внутренние цепи полупроводника и применять ее кратковременно, особенно для цепей управляющего электрода.

На рисунке не показана проверка отсутствия короткого замыкания между электродами. Эта неисправность практически не встречается, но для полной уверенности в ее отсутствии следует попробовать пропустить ток через каждую пару всех трех электродов тиристора в прямом и обратном направлении. Для этого потребуется всего несколько секунд времени.

При сборке схемы по первому варианту полупроводниковый переход прибора не пропускает ток, и лампочка не горит. Это его основное отличие в работе от обычного диода.

Для открытия тиристора достаточно подать положительный потенциал источника на управляющий электрод. Этот вариант показан на второй схеме. У исправного прибора откроется внутренняя цепь и через него потечет ток. Об этом будет свидетельствовать свечение нити накала лампочки.

В третьей схеме показано отключение питания с управляющего электрода и прохождение тока через анод и катод. Это происходит за счет превышения тока удержания внутреннего перехода.

Эффект удержания используется в схемах регулирования мощности, когда для открытия тиристора, управляющего величиной переменного тока, подается кратковременный импульс тока от фазосдвигающего устройства на управляющий электрод.

Загорание лампочки в первом случае или отсутствие ее свечения во втором свидетельствуют о неисправности тиристора. А вот потеря свечения при снятом напряжении с контакта управляющего электрода может быть вызвана величиной тока, протекающей через цепь анод-катод меньшей, чем предельное значение удержания.

Разрыв цепи через анод или катод приводит тиристор в закрытое состояние.

Метод проверки с помощью самодельного прибора

Снизить риски повреждения внутренних схем полупроводниковых переходов при проверках маломощных тиристоров можно подбором величин токов через каждую цепочку. Для этого достаточно собрать простую электрическую схему.

На рисунке показано устройство, предназначенное для работы от 9-12 вольт. При использовании других напряжений питаний следует сделать перерасчет величин сопротивлений R1-R3.

Рис. 3. Схема прибора для проверки тиристоров

Через светодиод HL1 достаточно прохождения тока около 10 mA. При частом использовании прибора для подключений электродов тиристора VS желательно сделать контактные гнезда. Кнопка SA позволяет быстро коммутировать цепь управляющего электрода.

Загорание светодиода до нажатия кнопки SA или отсутствие его свечения — явный признак повреждения тиристора.

Метод с использованием тестера, мультиметра или омметра

Наличие омметра упрощает процесс проверки тиристора и напоминает предыдущую схему. В ней источником тока служат батареи прибора, а вместо свечения светодиода используется отклонение стрелки у аналоговых моделей или цифровые показания на табло у цифровых устройств. При показаниях большого сопротивления тиристор закрыт, а при малых величинах открыт.

Схема проверки тиристоров омметром

Здесь оценивается все те же три этапа проверки с отключенной кнопкой SA, нажатой на короткое время и снова отключенной. В третьем случае тиристор, скорее всего, изменит свое поведение из-за малой величины проверяемого тока: ее не хватит для удержания.

Низкое сопротивление в первом случае и высокое во втором свидетельствуют о нарушениях полупроводникового перехода.

Метод омметра позволяет проверять исправность полупроводниковых переходов без выпаивания тиристора из большинства монтажных плат.

Конструкцию симистора можно условно представить состоящей из двух тиристоров, включенных встречно по отношению друг к другу. У него анод и катод не имеют строгой полярности как у тиристора. Они работают с переменным электрическим током.

Качество состояния симистора можно оценить описанными выше методами проверки.

Как проверить тиристор? | Электрознайка. Домашний Электромастер.

data-ad-client=»ca-pub-5076466341839286″
data-ad-slot=»8788166382″>
   На своем блоге я поместил рассылку на бесплатные уроки на тему: «Тиристоры. Это очень непросто!».
В этих уроках я, в популярной форме, постарался как можно проще изложить суть работы тиристора: как он устроен, как работает в цепи постоянного и переменного тока. Привел много действующих схем на тиристорах и динисторах.

В этом уроке, по просьбе подписчиков, привожу несколько примеров проверки тиристора на целостность.

Предварительная проверка тиристора  проводится с помощью тестера-омметра или цифрового мультиметра.
Переключатель цифрового мультиметра должен стоять в положении проверки диодов.
С помощью омметра или мультиметра, проверяются переходы тиристора: управляющий электрод – катод и переход анод – катод.
Сопротивление перехода тиристора, управляющий электрод – катод, должно быть в пределах 50 – 500 Ом.
В каждом случае величина этого сопротивления должна быть примерно одинакова при прямом и обратном измерении. Чем больше величина этого сопротивления, тем чувствительнее тиристор.
Другими словами, будет меньше величина тока управляющего электрода, при котором тиристор переходит из закрытого состояния в открытое состояние.
У исправного тиристора величина сопротивления перехода анод – катод, при прямом и обратном измерении, должна быть очень большой, то есть имеет «бесконечную» величину.
Положительный результат этой предварительной проверки, еще ни о чем не говорит.
Если тиристор уже стоял где то в схеме, у него может быть «прогорел» переход анод — катод.  Эту неисправность тиристора мультиметром не определишь.

Основную проверку тиристора нужно проводить, используя дополнительные источники питания. В этом случае полностью проверяется работа тиристора.
Тиристор перейдет в открытое состояние в том случае, если через переход, катод – управляющий электрод, пройдет кратковременный импульс тока, достаточный для открытия тиристора.

Такой ток можно получить двумя способами:
1. Использовать основной источник питания и резистор R, как на рисунке №1.
2. Использовать дополнительный источник управляющего напряжения, как на рисунке №2.

    Рассмотрим схему проверки тиристора на рисунке №1.
Можно изготовить небольшую испытательную плату, на которой разместить провода, индикаторную лампочку и кнопки переключения.

    В качестве нагрузочного сопротивления и наглядного индикатора работы тиристора, применим маломощную электрическую лампочку на соответствующее напряжение.
Величина сопротивления резистора R выбирается из расчета, чтобы ток, протекающий через управляющий электрод – катод, был достаточным для включения тиристора.
Ток управления тиристором пройдет по цепи: плюс (+) – замкнутая кнопка Кн1 – замкнутая кнопка Кн2 – резистор R – управляющий электрод – катод – минус (-).
Ток управления тиристора для КУ202 по справочнику равен 0,1 ампера. В реальности, ток включения тиристора, где то 20 – 50 миллиампер и даже меньше. Возьмем 20 миллиампер, или 0,02 ампера.
Основным источником питания может быть любой выпрямитель, аккумулятор или набор батареек.
Напряжение может быть любым, от 5 до 25 вольт.
Определим сопротивление резистора R.
Возьмем для расчета источник питания U = 12 вольт.
R = U : I = 12 В : 0,02 А = 600 Ом.
Где: U – напряжение источника питания; I – ток в цепи управляющего электрода.

Величина резистора R будет равна 600 Ом.
Если напряжение источника будет, например, 24 Вольта, то соответственно R = 1200 Ом.

    Схема на рисунке №1 работает следующим образом.

В исходном состоянии тиристор закрыт, электрическая лампочка не горит. Схема в таком состоянии может находиться сколько угодно долго. Нажмем кнопку Кн2 и отпустим. По цепи управляющего электрода пойдет импульс тока управления. Тиристор откроется. Лампочка будет гореть, даже если будет оборвана цепь управляющего электрода.
Нажмем и отпустим кнопку Кн1. Цепь тока нагрузки, проходящего через тиристор, оборвется и тиристор закроется. Схема придет в исходное состояние.

    Вместо источника постоянного напряжения U включим переменное напряжение 12 вольт, от какого либо трансформатора (рисунок №2).

В исходном состоянии лампочка гореть не будет.
Нажмем кнопку Кн2. При нажатой кнопке лампочка горит. При отжатой кнопке — тухнет.
При этом лампочка горит «в пол – накала». Это происходит потому, что тиристор пропускает только положительную полуволну переменного напряжения.
Если вместо тиристора будем проверять симистор, например КУ208, то лампочка будет гореть в полный накал. Симистор пропускает обе полуволны переменного напряжения.

Вернемся к первой схеме проверки тиристора, от источника постоянного напряжения, но несколько видоизменив ее.

Смотрим рисунок №3.

Тиристор ку202н схема подключения — Яхт клуб Ост-Вест

Устройства, позволяющие управлять работой электрических приборов, подстраивая их под оптимальные характеристики для пользователя, прочно вошли в обиход. Одним из таких приспособлений является регулятор мощности. Применение таких регуляторов востребовано при использовании электронагревательных и осветительных приборов и в устройствах с двигателями. Схемотехника регуляторов разнообразна, поэтому порой бывает затруднительно подобрать себе оптимальный вариант.

Простейший регулятор энергии

Первые разработки устройств, изменяющие подводимую к нагрузке мощность, были основаны на законе Ома: электрическая мощность равняется произведению тока на напряжение или произведению сопротивления на ток в квадрате. На этом принципе и сконструирован прибор, получивший название — реостат. Он располагается как последовательно, так и параллельно подключённой нагрузке. Изменяя его сопротивление, регулируется и мощность.

Ток, поступая на реостат, разделяется между ним и нагрузкой. При последовательном включении контролируются сила тока и напряжение, а при параллельном — только значение разности потенциалов. В зависимости от материала, из которого изготовлено сопротивление, реостаты могут быть:

• металлическими;
• жидкостными;
• угольными;
• керамическими.

Согласно закону сохранения энергии, забранная электрическая энергия не может просто исчезнуть, поэтому в резисторах мощность преобразуется в теплоту, и при большом её значении должна от них отводиться. Для обеспечения отвода используется охлаждение, которое выполняется с помощью обдува или погружением реостата в масло.

Реостат — довольно универсальное приспособление. Единственный, но существенный его минус — это выделение тепла, что не позволяет выполнить устройство с небольшими размерами при необходимости пропускать через него мощность большой величины. Управляя силой тока и напряжения, реостат часто используется в маломощных линиях бытовых приборов. Например, в аудиоаппаратуре для регулировки громкости. Выполнить такой регулятор тока своими руками совсем несложно, в большей мере это касается проволочного реостата.

Для его изготовления понадобится константовая или нихромовая проволока, которая наматывается на оправку. Регулирование электрической мощности происходит путём изменения длины проволоки.

Виды современных устройств

Развитие полупроводниковой техники позволило осуществить управление мощностью, используя радиоэлементы с коэффициентом полезного действия от восьмидесяти процентов. Это дало возможность их комфортно применить в сети с напряжением 220 вольт, не требуя при этом больших систем охлаждения. А появление интегральных микросхем и вовсе позволило достичь миниатюрных размеров всего регулятора в целом.

На сегодняшний момент производство выпускает следующие типы приборов:

1. Фазовые. Используются для управления яркости свечения ламп накаливания или галогенных ламп. Другое их название — диммеры.
2. Тиристорные. В основе работы лежит использование задержки включения тиристорного ключа на полупериоде переменного тока.
3. Симисторные. Мощность регулируется вследствие изменения количества полупериодов напряжения, которые действуют на нагрузку.
4. Регулятор хода. Позволяет плавно изменять электрическую мощность, подаваемую на электродвигатель.

При этом регулировка происходит независимо от формы входного сигнала. По своему виду расположения приборы управления разделяются на портативные и стационарные. Они могут выполняться как в независимом корпусе, так и интегрироваться в аппаратуру. К основным параметрам, характеризующим регуляторы электрической энергии, относят:

• плавность регулировки;
• рабочую и пиковую подводимую мощность;
• диапазон входного рабочего сигнала;
• КПД.

Таким образом, современный регулятор электрической мощности представляет собой электронную схему, использование которой позволяет контролировать количество энергии, пропускаемой через него.

Тиристорный прибор управления

Принцип действия такого прибора не отличается особой сложностью. В основном тиристорный преобразователь используется для управления устройствами малой мощности. Типовая схема тиристорного регулятора мощности состоит непосредственно из самого тиристора, биполярных транзисторов и резисторов, устанавливающих их рабочую точку, и конденсатора.

Транзисторы, работая в ключевом режиме, формируют импульсный сигнал. Как только значение напряжения на конденсаторе сравнивается с рабочим, транзисторы открываются. Сигнал подаётся на управляющий вывод тиристора, открывая и его. Конденсатор разряжается и ключ запирается. Так повторяется в цикле. Чем больше задержка, тем в нагрузку поступает меньше мощности.

Преимущества такого типа регулятора в том, что он не требует настройки, а недостаток в чрезмерном нагреве. Для борьбы с перегревом тиристора используется активная или пассивная система охлаждения.

Используется такого типа регулятор для преобразования мощности, подающейся как к бытовым приборам (паяльник, электронагреватель, спиральная лампа), так и к промышленным (плавный запуск мощных силовых установок). Схемы включения могут быть однофазными и трёхфазными. Наиболее применяемые: ку202н, ВТ151, 10RIA40M.

Симисторный преобразователь мощности

Симистор — полупроводниковый прибор, предназначенный для использования в цепи переменного тока. Отличительной чертой прибора является то, что его выводы не имеют разделения на анод и катод. В отличие от тиристора, пропускающего ток только в одну сторону, симистор проводит ток в обоих направлениях. Именно поэтому он используется в сетях переменного тока.

Важное отличие симисторных схем от тиристорных состоит в том, что нет необходимости в выпрямительном устройстве. Принцип действия основан на фазном управлении, то есть на изменении момента открытия симистора относительно перехода переменного напряжения через ноль. Такое устройство позволяет управлять нагревателями, лампами накаливания, оборотами электродвигателя. Сигнал на выходе симистора имеет пилообразную форму с управляемой длительностью импульса.

Самостоятельное изготовление такого вида приборов проще, чем тиристорного. Широкую популярность получили симисторы средней мощности типа: BT137–600E, MAC97A6, MCR 22−6. Схема регулятора мощности на симисторе с использованием таких элементов отличается простотой изготовления и отсутствия необходимости в настройке.

Фазовый способ трансформации

Сам по себе диммер имеет широкую область применения. Одним из вариантов его использования является регулировка интенсивности освещения. Электрическая схема прибора чаще всего реализуется на специализированных микроконтроллерах, использующих в своей работе встроенную электронную схему понижения напряжения. Из-за этого диммеры способны плавно изменять мощность, но чувствительны к помехам.

Фазовые регуляторы мощности не стабилизируются с помощью стабилитронов, а в качестве стабилизатора используют попарно работающие тиристоры. Основа их работы лежит в изменении угла открывания ключевого тиристора, в результате чего на нагрузку поступают сигналы с отрезанной начальной частью полупериода, снижая действующую величину напряжения. К недостаткам диммеров относят высокий коэффициент пульсаций и низкий коэффициент мощности выходного сигнала.

При работе диммеров в широком спектре частот возбуждаются электромагнитные помехи. Такие излучения приводят к снижению КПД из-за появления паразитного тока в проводниках. Для борьбы с такими токами в конструкцию добавляются индуктивно-ёмкостные фильтры.

Практические примеры для повторения

Наибольшей популярностью среди радиолюбителей пользуются схемы, предназначенные для управления яркостью светильника и изменения мощности паяльника. Такие схемы просты для повторения и могут собираться без использования печатных плат простым навесным монтажом.

Схемы, выполненные самостоятельно, ничем не уступают по работоспособности заводским, так как не требуют настроек и при исправных радиодеталях сразу готовы к использованию. В случае отсутствия возможности или желания изготовить прибор своими руками с «нуля», можно приобрести наборы для самостоятельного изготовления. Такие комплекты содержат все необходимые радиоэлементы, печатную плату и схему с инструкцией по сборке.

Доминирующая схема

Такой прибор проще всего собрать на тиристоре. Работа схемы основана на способности открывания тиристора при прохождении входной синусоиды через ноль, в результате чего сигнал обрезается, и величина напряжения на нагрузке изменяется.

Схема для повторения тиристорного регулятора мощности построена на использовании тиристора VS1, в качестве которого используется КУ202Н. Это радиоэлемент изготавливается из кремния и имеет структуру p-n-p типа. Применяется в качестве симметричного переключателя сигналов средней мощности и коммутации силовых цепей на переменном токе.

При подаче напряжения 220в входной сигнал выпрямляется и поступает на конденсатор C1. Как только значение падения напряжения на C1 сравняется с величиной разности потенциалов, в точке между сопротивлениями R3 и R4 биполярные транзисторы VT1 и VT2 открываются. Уровень напряжения ограничивается стабилитроном VD1. Сигнал поступает на управляющий вывод КУ202Н, а конденсатор C1 разряжается. При возникновении сигнала на управляющем выводе тиристор отпирается. Как только конденсатор разрядится, VT1 и VT2 закрываются, соответственно запирается и тиристор. При следующем полупериоде входного сигнала всё повторяется вновь.

В качестве транзисторов используются КТ814 и КТ815. Время разряда регулируется с помощью R5 и мощность тоже. Стабилитрон используется с напряжением стабилизации от 7 до 14 вольт.

Такой регулятор возможно использовать не только как диммер, но и для управления мощностью коллекторного двигателя. Доминирующая схема может работать при токах до 10 ампер, эта величина напрямую зависит от характеристик используемого тиристора, при этом он обязательно устанавливается на радиатор.

Контроллер нагрева паяльника

Управление мощностью паяльника не только положительно сказывается на сроке его службы, предотвращая жало и внутренние его элементы от перегревания, но и позволяет выпаивать радиоэлементы, критичные к температуре устройства.

Приборы для контроля температуры паяльника выпускаются давно. Одним из его видов был отечественный прибор, выпускающийся под названием «Добавочное устройство для электропаяльника типа П223». Он позволял подключать низковольтный паяльник к сети 220В.

Проще всего выполняется регулятор для паяльника с применением симистора КУ208Г.

Силовые контакты подключаются последовательно к нагрузке. Поэтому ток, протекающий через симистор, совпадает с током нагрузки. Для управления ключевым режимом применяется динистор VS2. Конденсатор C1 заряжается через резисторы: R1 и R2. Индикация работы организовывается под средством VD1 и светодиода LED. Из-за того, что для изменения напряжения на конденсаторе требуется время, образуется сдвиг фаз между сетевым и конденсаторным напряжением. Изменяя величину сопротивления R2, регулируется величина фазового сдвига. Чем дольше конденсатор заряжается, тем меньше находится в открытом состоянии симистор, а значит и значение мощности ниже.

Такой регулятор рассчитан на подключение нагрузки с мощностью до 300 ватт. При использовании паяльника с мощностью более 100 ватт симистор следует устанавливать на радиатор. Изготовленная плата с лёгкостью помещается на текстолите размером 25х30 мм и свободно размещается во внутренней сетевой розетке.

Довольно большое распространение получили тиристоры. Они применяются при создании различных электрических приборов и мощных силовых установок. Особенности рассматриваемых полупроводников заключаются в том, что проверить их при применении мультиметра достаточно сложно. Для полноценной проверки нужно собрать сложную схему. Важно понимать, как проверить тиристор мультиметром, так как пробой и внутренний обрыв являются распространенными проблемами.

Предварительная подготовка

Подобный измерительный прибор получил широкое распространение: применяется для определения различной информации. Предварительная подготовка предусматривает расшифровку спецификации, для чего достаточно рассмотреть маркировку на полупроводниковом изделии.

После определения типа изделия и цоколевки можно приступить к тесту пробоя при помощи мультиметра. В большинстве случаев проводится проверка на пробой, для чего изделие можно оставить на плате, поэтому на этом этапе не требуется паяльник.

Тест на пробой

Проверка тиристора начинается с определения пробоя. Рекомендуется начинать с предварительного тестирования, которое связано с измерением сопротивления между двумя выходами «А» и «К», «К» и «УЭ». Алгоритм действий имеет следующие особенности:

1. Для тестирования применяется мультиметр. Его включают в режим «прозвонки», и снимаются показатели между двумя выводами «УЭ» и «К». Если устройство находится в хорошем техническом состоянии, то снятые показатели будут в диапазоне от 40 Ом до 0,55 кОм. Низкое значение может указывать на некоторые проблемы с устройством.
2. Далее рекомендуется сменить положение щупов, и процесс повторяется. Снятые показатели должны соответствовать тем, которые были получены в первом случае.
3. Следующий шаг заключается в измерении сопротивления между выводами «К» и «А». В этом случае показатель сопротивления должен стремиться к бесконечности. Значение может варьироваться в зависимости от полярности измерительного устройства. Низкий показатель указывает на то, что есть пробой в переходе. Для более точного результата рекомендуют выпаивать устройство, которое тестируется.

Проверка симистора мультиметром подобным образом не позволяет получить точный показатель. Немного усложнив процесс тестирования, можно существенно повысить точность полученных результатов.

Проверка открытого и закрытого положения

Тестирование на пробой не позволяет определить, есть ли внутренний обрыв. Именно поэтому применяемая схема существенно усложняется. Более точный показатель можно достигнуть следующим образом:

1. Применяемый мультиметр переводится в режим «прозвонки», после чего к нему подключается тиристор. Щуп, который имеет черный провод, подключается к выводу «К», а красный к «А».
2. При применении подобной схемы подключения измерительный прибор указывает бесконечное сопротивление.
3. Следующий шаг заключается в подключении «УЭ» с выходом «А». В этом случае происходит частичное падение показателя сопротивления, и после обрыва соединения он снова стремится к значению бесконечности. Тока, проходящего через штыри измерительного прибора, недостаточно для сдерживания тиристора в закрытом состоянии.

Еще больше повысить точность измерений можно при сборке собственного измерительного прибора.

Самодельный пробник

Простейший вариант исполнения представлен сочетанием только лампочки и батарейки, но он неудобен в применении. Более сложная схема позволяет протестировать устройство при подаче постоянного или переменного тока.

Схема самодельного пробника представлена сочетанием следующих элементов:

1. Лампочка небольшого размера с показателями 0,3 А и 6,3 В.
2. Трансформатор со вторичной обмоткой 6,3 В. Рекомендуется использовать вариант исполнения ТН2.
3. Диод выпрямительного типа с обратным напряжением около 10 Вольт и сопротивлением не менее 300 мА. Примером можно назвать вариант исполнения Д226.
4. В схему также включается конденсатор, емкость которого составляет 1000 мкФ. Устройство должно быть рассчитано на напряжение 16 В.
5. Создается сопротивление с номиналом 47 Ом.
6. Предохранитель на 0,5 А. При применении мощного силового трансформатора следует повысить номинал предохранителя.

Самодельная конструкция может иметь компактные размеры. При необходимости все элементы можно собрать в защитном корпусе, за счет чего прибор можно будет использовать постоянно и транспортировать к месту проверки.

Особенности процедуры

Следует учитывать, что самодельная конструкция позволяет точно определить работоспособность устройства. Пошаговая инструкция выглядит следующим образом:

1. К собранной самодельной конструкции подключается полупроводниковый элемент.
2. Для того чтобы тесты могли проводиться в режиме постоянного тока, устанавливается переключатель.
3. Включается пробник при помощи тумблера. При этом ток не должен попасть на лампу.
4. К тестируемому устройству подводится напряжение через резистор. В этом случае тиристор переводится в открытие положение, на лампочку подается напряжение, и она начинает светиться.
5. Далее отпускается кнопка, но тиристор находится в открытом положении, и индикатор должен гореть.
6. Проводится смена положения переключателя, после чего тиристор переходит в закрытое состояние, и лампочка гаснет.
7. При переводе измерительного устройства в режим работы с переменным током лампочка начинает гореть не полностью.

Если проверяемое устройство проявляло себя так, как в описании, то тиристор находится в хорошем техническом состоянии и работает правильно. Если лампочка горит постоянно, то это говорит о пробое. Если при нажатии на клавишу она не загорается, то это указывает на внутренний обрыв. Именно поэтому можно обойтись без мультиметра.

Тестирование детали на плате

При необходимости можно проверить тиристор мультиметром без демонтажа детали. Однако при применении самодельной конструкции придется выпаять элемент, так как в качестве индикатора используется лампочка. К особенностям этого процесса относятся следующие моменты:

1. Требуется паяльник. Подобный инструмент требуется при проведении различной работы с электроникой. Мощность и диаметр жилы выбираются в соответствии с тем, какие размеры имеет плата.
2. При проведении работы следует учитывать, что нельзя оказывать слишком высокую температуру на плату. Это может привести к повреждению дорожек и других элементов.
3. Нельзя повредить выходы, так как это может осложнить проводимые тесты.

Необходимость в выпаивании детали определяет то, что многие решают использовать мультиметр для проверки. В большинстве случаев полученных результатов вполне достаточно для оценки состояния тиристора.

Прозвонка динистора

При необходимости можно провести проверку динистора. К ключевым моментам относятся следующие моменты:

1. Для проведения теста требуется источник питания с высоким напряжением, показатель которого выше, чем у динистора.
2. Ограничить ток можно при подключении резистора с показателем сопротивления от 100 до 1000 Ом.
3. Плюсовой провод подключается к аноду, а катод к клемме ограничительного резистора. Свободный конец сопротивления соединяется с минусом блока питания.

Применяемый измерительный прибор в соответствующем режиме через специальные щупы соединяется с анодом и катодом. Тестер должен лежать в пределе милливольта, после чего динистор открывается.

Определение исправности устройства

Исправность рассматриваемого устройства можно проверить при применении обычного источника света и измерительного прибора. К особенностям этой техники относятся следующие моменты:

1. Источник постоянного тока соединяется через тринистор. В цепь также включается лампа с соответствующим напряжением.
2. Щупы мультиметра подводятся к катоду и аноду. Следует установить режим измерения, соответствующий постоянному напряжению.
3. Устройство должно быть рассчитано на измерение показателей, которые превышают значения применяемого источника напряжения.
4. В качестве источника питания можно использовать батарейку любого номинала.
5. Осуществляется подача напряжения для теста устройства.

На момент подключения источника питания тринистор открывается, ток подводится к лампочке, и она загорается. После снятия управляющего воздействия лампа должна продолжать гореть, так как проходит ток удержания.

Выбор мультиметра

Для тестирования различного электрического оборудования требуется специальный измерительный прибор, который называют мультиметром. Основные критерии выбора:

1. При выборе практически всегда уделяется внимание степени функциональности устройства.
2. Практически все устройства можно разделить на две основные категории: стрелочные и цифровые. Сегодня стрелочные практически не применяются, так как они отображают небольшое количество информации, точность данных может быть невысокой.
3. Показатель погрешности может варьировать в довольно большом диапазоне. Качественные модели имеют погрешность не более 3%. Лучше выбирать мультиметр с наименьшим значением погрешности, однако они обходятся дорого.
4. Степень комфорта при использовании конструкции. Измерительное устройство может иметь самые различные размеры и форму. Если оно будет некомфортным в применении, то могут возникнуть серьезные проблемы.
5. Уделяется внимание и степени защиты от пыли, влаги, ударных нагрузок. При изготовлении измерительного устройства могут использоваться самые различные материалы, некоторые из них характеризуются высокой защитой от воздействия влаги и пыли.
6. Класс электробезопасности. По этому показателю устройства классифицируются согласно установленным стандартам.
7. Популярность бренда. Хорошие производители цифровых тестеров неоднократно проверяют надежность и качество выпускаемой продукции.

Рассматривая то, как проверить тиристор ку202н мультиметром, следует учитывать, что все подобные измерительные приборы разделяются на несколько классов:

1. CAT 1 — устройства, подходящие для работы с низковольтными сетями.
2. CAT 11 — класс устройства, подходящего к сети питания.
3. CAT 111 — класс, предназначенный для работы внутри сооружений.
4. CAT 1 V — для работы с цепью, которая расположена вне здания. Устройства этого класса имеют высокую защиту от воздействия окружающей среды.

После выбора измерительного инструмента можно приступить к тестам. Полученная информация может записываться в блокнот или сохраняться в память устройства, если у него есть соответствующая функция.

Зарядное устройство с тиристором ку202 и двумя транзисторами. Усовершенствованное тиристорное зарядное устройство с микросхемой TL494

Соблюдение режима работы аккумуляторных батарей, а в частности режима зарядки, гарантирует их безотказную работу на протяжении всего срока службы. Аккумуляторы заряжаются током, значение которого можно определить по формуле

где I — средний зарядный ток, А., а Q — номинальная электрическая емкость аккумуляторной батареи, Ач.

Классическое автомобильное зарядное устройство состоит из понижающего трансформатора, выпрямителя и регулятора зарядного тока. В качестве регуляторов тока используются реостаты с проволочной обмоткой (см. Рис. 1) и транзисторные стабилизаторы тока.

В обоих случаях эти элементы генерируют значительную тепловую мощность, что снижает эффективность зарядного устройства и увеличивает вероятность его выхода из строя.

Для регулировки зарядного тока можно использовать накопитель конденсаторов, включенных последовательно с первичной (сетевой) обмоткой трансформатора и выполняющих функцию реактивных сопротивлений, гасящих избыточное сетевое напряжение.Упрощенный вариант такого устройства показан на рис. 2.

В данной схеме тепловая (активная) мощность выделяется только на диодах VD1-VD4 выпрямительного моста и трансформатора, поэтому нагрев устройства незначительный.

Недостатком рис. 2 является необходимость обеспечения напряжения на вторичной обмотке трансформатора в полтора раза больше номинального напряжения нагрузки (~ 18 ÷ 20В).

Схема зарядного устройства, обеспечивающего зарядку 12-вольтовых аккумуляторных батарей током до 15 А, причем ток зарядки можно изменять от 1 до 15 А с шагом 1 А, представлена ​​на рис.3.

Есть возможность автоматического выключения устройства при полной зарядке аккумулятора. Не боится кратковременных коротких замыканий в цепи нагрузки и обрывов в ней.

Переключатели Q1 — Q4 могут использоваться для подключения различных комбинаций конденсаторов и, таким образом, регулирования зарядного тока.

Переменный резистор R4 устанавливает порог срабатывания K2, который должен срабатывать, когда напряжение на клеммах аккумулятора равно напряжению полностью заряженного аккумулятора.

На рис. 4 показано другое зарядное устройство, в котором зарядный ток плавно регулируется от нуля до максимального значения.

Изменение тока в нагрузке достигается регулировкой угла открытия тиристора VS1. Блок управления выполнен на однопереходном транзисторе VT1. Величина этого тока определяется положением ползунка переменного резистора R5. Максимальный ток зарядки аккумулятора — 10А, устанавливается амперметром. Устройство фиксируется со стороны сети и нагрузки предохранителями F1 и F2.

Вариант печатной платы зарядного устройства (см. Рис. 4) размером 60×75 мм показан на следующем рисунке:

На схеме на рис. 4 вторичная обмотка трансформатора должна быть рассчитана на ток, в три раза превышающий зарядный ток, и, соответственно, мощность трансформатора также должна в три раза превышать мощность, потребляемую батареей.

Это обстоятельство является существенным недостатком зарядных устройств с регулятором тока с тиристором.

Примечание:

На радиаторах необходимо установить диоды выпрямительного моста VD1-VD4 и тиристора VS1.

Можно значительно снизить потери мощности в тиристоре, а, следовательно, повысить КПД зарядного устройства, можно перенести регулирующий элемент из вторичной цепи трансформатора в первичную цепь. такое устройство показано на рис. 5.

На схеме рис.5, регулирующий блок аналогичен использовавшемуся в предыдущей версии устройства. Тринистор VS1 включен в диагональ выпрямительного моста VD1 — VD4. Поскольку ток первичной обмотки трансформатора примерно в 10 раз меньше тока зарядки, на диодах VD1-VD4 и SCR VS1 выделяется относительно небольшая тепловая мощность, и они не требуют установки на радиаторах. Кроме того, использование тринистора в цепи первичной обмотки трансформатора позволило немного улучшить форму кривой зарядного тока и снизить значение коэффициента формы тока (что также приводит к увеличению КПД трансформатора). зарядное устройство).Недостатком зарядного устройства является гальваническая связь с сетью элементов блока управления, что необходимо учитывать при разработке конструкции (например, использовать переменный резистор с пластиковой осью).

Вариант печатной платы зарядного устройства на рисунке 5, размером 60×75 мм, показан на рисунке ниже:

Примечание:

На радиаторах необходимо установить диоды выпрямительного моста VD5-VD8.

В зарядном устройстве на рисунке 5 установлен диодный мост VD1-VD4 типа КЦ402 или КЦ405 с буквами A, B, V. Стабилитрон VD3 типа КС518, КС522, КС524, либо состоящий из двух одинаковых стабилитронов с общим напряжение стабилизации 16 ÷ 24 вольт (КС482, Д808, КС510 и др.). Транзистор VT1 однопереходный, типа КТ117А, Б, В, Г. Диодный мост VD5-VD8 составлен из диодов, с рабочим током не менее 10 ампер (Д242 ÷ Д247 и др.). Диоды устанавливаются на радиаторы отопления площадью не менее 200 кв.См, а радиаторы сильно нагреются, можно в корпус зарядного устройства установить вентилятор для обдува.

Рассмотрим работу схемы (рис. 1) в первом режиме. На понижающий трансформатор Тр1 подается переменное напряжение 220 В. Во вторичной обмотке генерируются два напряжения 24 В относительно средней точки. Нам удалось найти трансформатор со средней точкой во вторичной обмотке, что позволяет уменьшить количество диодов в выпрямителях, создать запас мощности и облегчить тепловой режим.Переменное напряжение со вторичной обмотки трансформатора подается на выпрямитель на диодах D6, D7. Плюс от середины трансформатора идет резистор R8, ограничивающий ток стабилитрона D1. Стабилитрон D1 определяет рабочее напряжение цепи. Генератор тиристорного управления собран на транзисторах Т1 и Т2. Конденсатор С1 заражается по цепи: плюс питания, переменный резистор R3, R1, C1, минус. Скорость зарядки конденсатора С1 регулируется переменным резистором R3.Конденсатор С1 разряжается по цепи: эмиттер — коллектор Т1, база — эмиттер Т2, R4 мин конденсатора. Транзисторы Т1 и Т2 открываются и положительный импульс с эмиттера Т2 через ограничивающий резистор R7 и развязывающие диоды D4 — D5 поступает на управляющие электроды тиристоров. В этом случае переключатель ВК 1 включен, ВК 2 выключен. Тиристоры в зависимости от отрицательной фазы переменного напряжения поочередно открываются, и минус каждого полупериода уходит на минус батареи.Плюс от середины трансформатора через амперметр к плюсу аккумулятора. Резисторы R5 и R6 определяют режим работы транзисторов Т1-2. R4 — нагрузка эмиттера T2, на который выделяется импульс положительного управления. R2 — для более стабильной работы схемы (в некоторых случаях им можно пренебречь).

Работа схемы памяти во втором режиме (Vk1 — выключен; Vk2 — включен). Выключенный Vk1 отключает цепь управления тиристором D3, при этом он остается постоянно замкнутым.Один тиристор D2 остается в работе, который выпрямляет только один полупериод и выдает импульс заряда в течение одного полупериода. За второй полупериод холостого хода аккумулятор разряжается через включенный Vk2. Нагрузка — лампа накаливания 24 В x 24 Вт или 26 В x 24 Вт (при напряжении на ней 12 В она потребляет 0,5 А). Лампочка вынесена за пределы корпуса, чтобы не нагревать конструкцию. Величина зарядного тока устанавливается регулятором R3 по амперметру. Учитывая, что при зарядке АКБ часть тока проходит через нагрузку L1 (10%).Тогда показание амперметра должно соответствовать 1,8А (при импульсном токе зарядки 5А). поскольку амперметр инертен и показывает среднее значение тока за определенный период времени, а заряд производится за половину периода.

Детали и конструкция зарядного устройства. Подойдет любой трансформатор с мощностью не менее 150 Вт и напряжением во вторичной обмотке 22-25 В. Если использовать трансформатор без средней точки во вторичной обмотке, то необходимо исключить все элементы второго полупериода. из схемы.(Bk1, D5, D3). Схема будет полностью работоспособна в обоих режимах, только в первом будет работать на одном полупериоде. Тиристоры КУ202 можно использовать на напряжение не менее 60В. Их можно устанавливать на радиатор без изоляции друг от друга. Любые диоды Д4-7 на рабочее напряжение не менее 60В. Транзисторы можно заменить на низкочастотные германиевые транзисторы с соответствующей проводимостью. работает на любой паре транзисторов: П40 — П9; MP39 — MP38; КТ814 — КТ815 и др. Любой стабилитрон Д1 на 12-14В.Вы можете подключить два последовательно, чтобы установить желаемое напряжение. В качестве амперметра использовал головку миллиамперметра 10мА, 10 делений. Шунт подобран экспериментально, намотанный проводом 1,2 мм без рамки на диаметр 8 мм 36 витков.

Настройка зарядного устройства. При правильной сборке работает сразу. Иногда необходимо установить пределы регулирования Мин. — Макс. выбор С1, обычно вверх. Если есть сбои регулирования, выберите R3.Обычно в качестве нагрузки для регулировки подключал мощную лампу от диапроектора 24В х 300Вт. Желательно в разрыв цепи заряда АКБ поставить предохранитель на 10А.

Обсудить статью ЗАРЯДНОЕ УСТРОЙСТВО

Устройство с электронным управлением зарядным током создано на основе тиристорного фазоимпульсного регулятора мощности. Не содержит дефицитных деталей; не требует регулировки, с заведомо исправными элементами.

Зарядное устройство позволяет заряжать автомобильные аккумуляторы током от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы.Зарядный ток по форме похож на импульсный, что, как считается, помогает продлить срок службы батареи. Устройство работоспособно при температуре окружающей среды от — 35 ° С до + 35 ° С.

Схема устройства представлена ​​на рис. 2.60.

Зарядное устройство представляет собой тиристорный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего трансформатора Т1 через диод moctVDI + VD4.

Блок управления тиристором выполнен на аналоге однопереходного транзистора VT1, VT2. Время, в течение которого конденсатор С2 заряжается перед переключением однопереходного транзистора, можно регулировать переменным резистором R1.При крайнем правом положении его двигателя согласно схеме зарядный ток будет максимальным, и наоборот.

Диод VD5 защищает цепь управления тиристором VS1 от обратного напряжения, возникающего при включении тиристора.

В будущем зарядное устройство может быть дополнено различными автоматическими устройствами (отключение по окончании зарядки, поддержание нормального напряжения АКБ при длительном хранении, сигнализация правильной полярности подключения АКБ, защита от выходных коротких замыканий и т. Д.).

К недостаткам устройства можно отнести колебания зарядного тока при нестабильном напряжении электросети.

Как и все тиристорные фазоимпульсные регуляторы, устройство мешает радиоприему. Для борьбы с ними следует предусмотреть сетевой LC-фильтр, аналогичный тому, который используется в импульсных источниках питания.

Конденсатор С2 — К73-11, емкостью от 0,47 до 1 мкФ, или. К73-16, К73-17, К42У-2, МБГП.

Транзистор КТ361А будет заменен на КТ361Б — КТ361йо, КТ3107Л, КТ502В, КТ502Г, КТ501Ж — КТ50ИК, а КТ315L — на КТ315Б + КТ315Д КТ312Б, КТ3103106Gut с индексом + КТ3105225, КТ + КТ3102223

Резистор переменный R1 — СП-1, СПЗ-30а или СПО-1.

Амперметр РА1 — любой постоянного тока со шкалой 10 А. Его можно изготовить независимо от любого миллиамперметра, выбрав шунт по образцу амперметра.

Предохранитель F1 плавкий, но для того же тока удобно использовать автоматический выключатель на 10 А или биметаллический автомобиль.

Диоды VD1 + VP4 могут быть любыми на прямой ток 10 А и обратное напряжение не менее 50 В (серии D242, D243, D245, KD203, KD210, KD213).

Выпрямительные диоды и тиристор устанавливаются на радиаторах, полезной площадью каждый около 100 см2. Для улучшения теплового контакта устройств с радиаторами желательно использовать теплопроводные пасты.

Вместо тиристора. КУ202В подходят КУ202Г — КУ202Е; На практике проверено, что устройство хорошо работает и с более мощными тиристорами Т-160, Т-250.

Следует отметить, что допустимо использовать непосредственно металлическую стенку корпуса в качестве радиатора тиристора.Тогда, правда, на корпусе будет минусовая клемма устройства, что вообще нежелательно из-за опасности случайного замыкания выходного плюсового провода на корпус. Если закрепить тиристор через слюдяную прокладку, опасности короткого замыкания не будет, но теплоотдача от него ухудшится.

В приборе можно использовать готовый сетевой понижающий трансформатор необходимой мощности с вторичным напряжением от 18 до 22 В.

Если трансформатор имеет напряжение на вторичной обмотке более 18 В, резистор R5 следует заменить на другое, более высокое сопротивление (например, на 24… 26 В, сопротивление резистора следует увеличить до 200 Ом).

В случае, когда вторичная обмотка трансформатора отводится от середины, или есть две одинаковые обмотки и напряжение каждой находится в заданных пределах, то выпрямитель лучше выполнять по стандартной двухполупериодной схеме на два диода.

При напряжении вторичной обмотки 28 … 36 В можно полностью отказаться от выпрямителя — его роль будет одновременно играть тиристор VS1 (выпрямление — полуволна).Для этого варианта блока питания необходимо включить разделительный диод KD105B или D226 с любым буквенным индексом (от катода к резистору R5) между резистором R5 и плюсовым проводом. Выбор тиристора в такой схеме будет ограничен — подойдут только те, которые допускают работу под обратным напряжением (например, КУ202Е).

Более современная конструкция несколько проще в изготовлении и настройке и содержит доступный силовой трансформатор с одной вторичной обмоткой, а характеристики управления выше, чем у предыдущей схемы.

Предлагаемое устройство имеет стабильную плавную регулировку эффективного значения выходного тока в диапазоне 0,1 … 6А, что позволяет заряжать любые аккумуляторы, а не только автомобильные. При зарядке маломощных аккумуляторов целесообразно включать в цепь балластный резистор сопротивлением несколько Ом или дроссель последовательно, поскольку пиковое значение зарядного тока может быть достаточно большим из-за особенностей работы тиристорные регуляторы. Для снижения пикового значения зарядного тока в таких схемах обычно используются силовые трансформаторы с ограниченной мощностью, не превышающей 80 — 100 Вт, и характеристикой плавной нагрузки, что позволяет обойтись без дополнительного балласта или дросселя.Особенностью предложенной схемы является необычное использование широко распространенной микросхемы TL494 (KIA494, K1114UE4). Задающий генератор микросхемы работает на низкой частоте и синхронизируется с полуволнами сетевого напряжения с помощью узла на оптопаре U1 и транзисторе VT1, что позволило использовать микросхему TL494 для фазового регулирования выходного тока. Микросхема содержит два компаратора, один из которых используется для регулирования выходного тока, а второй — для ограничения выходного напряжения, что дает возможность отключать ток зарядки при достижении аккумулятором полного напряжения заряда (для автомобильных аккумуляторов Umax = 14.8 В). На ОУ DA2 собрана сборка шунтирующего усилителя напряжения для регулирования зарядного тока. При использовании шунта R14 с другим сопротивлением потребуется подобрать резистор R15. Сопротивление должно быть таким, чтобы не наблюдалось насыщения выходного каскада ОУ при максимальном выходном токе. Чем больше сопротивление R15, тем ниже минимальный выходной ток, но максимальный ток также уменьшается из-за насыщения операционного усилителя. Резистор R10 ограничивает верхний предел выходного тока.Основная часть схемы собрана на печатной плате размером 85 х 30 мм (см. Рисунок).

Конденсатор C7 припаян непосредственно к печатным проводникам. Чертеж печатной платы в натуральную величину.

В качестве измерительного прибора использовался микроамперметр с самодельной шкалой, показания которого калибруются резисторами R16 и R19. Вы можете использовать цифровой измеритель тока и напряжения, как показано на схеме зарядного устройства с цифровым считыванием. При этом следует учитывать, что измерение выходного тока таким устройством производится с большой погрешностью из-за его импульсного характера, но в большинстве случаев это несущественно.В схеме можно использовать любые доступные транзисторные оптопары, например, АОТ127, АОТ128. Операционный усилитель DA2 можно заменить практически любым доступным операционным усилителем, а конденсатор C6 можно исключить, если операционный усилитель имеет внутреннюю частотную коррекцию. Транзистор VT1 можно заменить на КТ315 или любой маломощный. В качестве VT2 можно использовать транзисторы КТ814 В, Г; КТ817В, Г и другие. Любые доступны с подходящими техническими характеристиками, например отечественный КУ202, импортный 2Н6504 … 09, С122 (А1) и другие.Диодный мост VD7 можно собрать из любых доступных силовых диодов с подходящими характеристиками.

На втором рисунке показана внешняя электрическая схема печатной платы. Наладка устройства сводится к подбору сопротивления R15 под конкретный шунт, в качестве которого можно использовать любые проволочные резисторы сопротивлением 0,02 … 0,2 Ом, мощности которых достаточно для длительного тока. расход до 6 А. После настройки схемы выберите R16, R19 для конкретного измерительного прибора и шкалы.

Здравствуйте, ув. читатель блога «Мой радиолюбитель».

В сегодняшней статье мы поговорим о давно «бывшей в употреблении», но очень полезной схеме тиристорного фазоимпульсного регулятора мощности, которую мы будем использовать в качестве зарядного устройства для свинцово-кислотных аккумуляторов.

Начнем с того, что зарядное устройство на КУ202 имеет ряд преимуществ:
— Способность выдерживать ток заряда до 10 ампер
— Ток заряда импульсный, что, по мнению многих радиолюбителей, помогает продлить жизнь АКБ
— Схема собрана из не дефицитных недорогих деталей, что делает ее очень доступной в ценовой категории
— И последний плюс — легкость повторения, что даст возможность повторить ее, как для новичка и в радиотехнике, и просто для владельца авто, совершенно не разбирающегося в радиотехнике, которому нужна качественная и простая зарядка.

В свое время я собрал эту схему на своем колене за 40 минут, вместе с платой и подготовкой компонентов схемы. Ну хватит историй, давайте посмотрим на схему.

Схема тиристорного зарядного устройства на КУ202

Перечень компонентов, используемых в схеме
C1 = 0,47-1uF 63V

R1 = 6,8k — 0,25W
R2 = 300 — 0,25W
R3 = 3,3k — 0,25W
R4 = 110 — 0,25W
R5 = 15k — 0.25W
R6 = 50 — 0,25W
R7 = 150 — 2W
FU1 = 10A
VD1 = ток 10А, мостик желательно брать с запасом. Хорошо на 15-25А и обратном напряжении не ниже 50В
VD2 = любой импульсный диод, для обратного напряжения не менее 50В
VS1 = КУ202, Т-160, Т-250
VT1 = КТ361А, КТ3107, КТ502
VT2 = КТ315А, КТ3102, КТ503

Как было сказано ранее, схема представляет собой тиристорный фазоимпульсный регулятор мощности с электронным регулятором зарядного тока.
Тиристорный электрод управляется схемой на транзисторах VT1 и VT2. Управляющий ток проходит через VD2, что необходимо для защиты схемы от бросков обратного тока тиристора.

Резистор R5 определяет ток зарядки аккумулятора, который должен составлять 1/10 емкости аккумулятора. Например, аккумулятор емкостью 55А необходимо заряжать током 5,5А. Поэтому на выходе перед выводами зарядного устройства желательно поставить амперметр для контроля зарядного тока.

Что касается блока питания, то для этой схемы мы выбираем трансформатор на переменное напряжение 18-22В, желательно по мощности без запаса, потому что в управлении мы используем тиристор. Если напряжение выше, поднимаем R7 до 200 Ом.

Также не стоит забывать, что диодный мост и управляющий тиристор необходимо ставить на радиаторы через теплопроводную пасту. Также, если вы используете простые диоды, такие как Д242-Д245, КД203, помните, что они должны быть изолированы от корпуса радиатора.

Ставим на выходе предохранитель на нужные вам токи, если вы не планируете заряжать аккумулятор током выше 6А, то вам хватит предохранителя на 6,3А.
Также для защиты аккумулятора и зарядного устройства рекомендую поставить мой или, который помимо защиты от переполюсовки защитит зарядное устройство от подключения разряженных аккумуляторов с напряжением менее 10,5В.
Ну в принципе разобрали принципиальную схему зарядного устройства на КУ202.

Печатная плата тиристорного зарядного устройства для КУ202

Собрана от Сергея

Удачи с повторением и жду ваших вопросов в комментариях.

Для безопасной, качественной и надежной зарядки любого типа АКБ рекомендую
От ПО. Админ-чек

Вам понравилась эта статья?
Сделаем подарок мастерской. Бросьте пару монет на цифровой осциллограф UNI-T UTD2025CL (2 канала x 25 МГц). Осциллограф — это устройство, предназначенное для исследования амплитудных и временных параметров электрического сигнала. Стоит очень много — 15 490 рублей, такой подарок себе позволить не могу. Аппарат очень нужен.С его помощью количество новых интересных схем значительно увеличится. Спасибо всем, кто поможет.

Любое копирование материала строго запрещено мной и авторскими правами .. Чтобы не потерять эту статью, закидывайте себе ссылку через кнопки справа
Также мы задаем все вопросы через форму ниже. Ребята не сомневайтесь

Схема елочных гирлянд. Новогодняя гирлянда подборка схем и радиолюбительских конструкций.Схема китайской гирлянды

Скоро Новый год! Рядом с мандаринами, сладостями и шампанским на полках магазинов появляются елочные игрушки: разноцветные шары, мишура, всевозможные флажки, бусы и, конечно же, электрические гирлянды.

Обычную гирлянду из разноцветных ламп, пожалуй, и не купишь. А вот различные мигалки, в основном китайского производства, попросту не в счет. Микроскопические лампочки можно разместить на куске картона или сплести в проволочный ковер, которым можно украсить сразу все окно.

Елочные гирлянды тоже очень разнообразны, прежде всего по внешнему оформлению, оформлению. Стоимость таких гирлянд невысока, как, собственно, и мощность лампочек.

У большинства фонарей есть небольшая пластиковая коробка с одной кнопкой, шнур с вилкой питания и провода, идущие к цепочке разноцветных фонарей. Дизайн гирлянды может быть самым разнообразным.

Самый простой и дешевый вариант состоит из вставленных микроскопических лампочек. На задней стороне транспортировочной коробки находятся инструкции по замене лампочек и инструкции по технике безопасности, хотя в комплект не входят лампы для замены.Это гирлянды, которые продаются в сети магазинов «All at 38», однако в последнее время они стоят уже сорок рублей.

Рисунок 1. Гирлянда за сорок рублей

Гирлянды разного стиля имеют на луковицах небольшие пластмассовые плафоны, например, в виде прозрачных цветочков с лепестками. Но коробочка с кнопкой осталась прежней, хотя цена гирлянды доходит до двухсот рублей. Попробуем открыть коробку и посмотреть, что внутри.

Рисунок 2.Внешний вид гирляндного контроллера с тремя тиристорами

Внизу рисунка показаны два провода, это как раз подключение устройства к сети. Также есть кнопка, с помощью которой переключаются режимы работы. Вверху вы видите три тиристора и провода, ведущие к гирляндам.

Посередине платы — вот такая черная клякса, закрепленная на небольшой печатной плате. На плате имеются контактные площадки, с помощью которых контроллер впаивается в основную плату.

Сколько тиристоров на плате

Управляющие электроды тиристоров подключены к выходам микроконтроллера, в состав которых входят гирлянды лампочек. У микроконтроллера четыре выхода, но часто вместо четырех тиристоров на плате устанавливаются только три, а в некоторых случаях только два.

Необходимый визуальный эффект достигается за счет соединения гирлянд и расположения лампочек: в одной гирлянде спаяны лампочки двух или даже трех цветов.Именно такая плата изображена на рисунке 2.

Если посмотреть на эту плату со стороны печатной разводки, то можно увидеть, что три тиристора припаяны, а под четвертым есть отверстия с лужеными контактными площадками, как показано на рисунке 3. В некоторых случаях отверстия даже не просверлены. , мол, кто хочет, бурит себя …

Рисунок 3. Плата контроллера гирляндного подключения. Свободное место под тиристор

Здесь следует отметить следующую особенность: если выход контроллера никуда не подключен, это вовсе не означает, что он неработоспособен.Программа во всех контроллерах прошита, видимо одна и та же, задействованы все выходы контроллера.

Это легко проверить с помощью стрелочного тестера. Если измерить постоянное натяжение на свободной ноге, то стрелка будет подпрыгивать, дергаться и отклоняться вместе с миганием других гирлянд. Достаточно просто впаять недостающий тиристор в плату, и мы получаем полноценную четырехканальную гирлянду.

Тиристор можно снять со старой неисправной платы (бывает, что контроллер приходит в негодность) или за сорок рублей купить дополнительную гирлянду и вынуть оттуда тиристор.Затраты на хороший бизнес ничтожны!

Принципиальная схема гирлянды

Принципиальную схему легко составить с помощью печатной платы. Есть два типа схем, немного отличающихся друг от друга. Первая, наиболее продвинутая версия показана на рисунке 4.

Рисунок 4. Контроллер китайской гирлянды. Вариант 1

Вся схема питается через VD1 … VD4. Гирлянды питаются пульсирующим напряжением и включаются контроллером через тиристоры VS1… VS4. Резистор R1 и микроконтроллер DD1 образуют делитель напряжения, на выходе которого получается напряжение 12 В.

Конденсатор С1 сглаживает пульсации выпрямленного напряжения. Через резистор R7 сетевое напряжение поступает на вход контроллера 1 для синхронизации схемы с частотой сети 220 В, что позволяет управлять фазой тиристоров. Эта синхронизация позволяет добиться плавного освещения и затемнения света. Такие доски можно встретить в дорогих гирляндах.

Плата, показанная на рисунке 3, собрана по несколько упрощенной схеме, которая показана на рисунке 5.

Рисунок 5. Контроллер китайской гирлянды. Вариант 2

Сразу бросается в глаза, что тиристоров всего три, а от выпрямительного моста остался только один диод. Исчезли и резисторы с управляющих электродов тиристоров. Но в целом потребительские свойства остались такими же, как и у предыдущей схемы, несмотря на то, что лампы зажигаются только при наличии положительного полупериода сетевого напряжения на верхнем проводе схемы.Без выпрямительного моста получается однополупериодное выпрямление.

Такой вариант схемотехники присущ тем гирляндам, которые стоят «на все сорок». Это, собственно, и все, что можно сказать о схемах китайских елочных гирлянд.

Как подключить мощные лампы

Мощность гирлянд невысокая, луковицы просто микроскопические, кроме домашнего елки, они вряд ли куда-нибудь денутся. Но иногда требуется соединить гирлянду с мощными лампами накаливания, например, для декоративной подсветки фасадов зданий.Об этом уточнении уже говорилось в статье. Схема модифицированной гирлянды показана на рисунке 8 в указанной статье.

Если не хотите переделывать плату

Без переделки платы контроллера обойтись намного проще. Все, что вам нужно сделать, это сделать четыре мощных выходных переключателя с оптопарами и подключить их вместо маломощных цепочек. Схема переключателя питания показана на рисунке 6.

Рис. 6. Мощный выключатель питания с изоляцией оптопары

Собственно, схема типовая, работает безотказно, подводных камней нет.Как только загорается светодиод оптопары MOC3021, открывается тиристор оптопары малой мощности, и управляющий электрод и анод симистора BTA16-600 подключаются через контакты 4, 6 и резистор R1. Симистор открывается и включает нагрузку, в данном случае гирлянду.

Оптопара должна использоваться без встроенной схемы CrossZero (детектор перехода через нуль линейного напряжения), например, MOC3020, MOC3021, MOC3022, MOC3023. Если оптопара имеет узел CrossZero, то схема НЕ БУДЕТ РАБОТАТЬ! Об этом нельзя забывать.

Симистор BTA16-600 имеет следующие параметры: прямой ток 16А, обратное напряжение 600В. При токе 5А и напряжении 220В мощность нагрузки уже целый киловатт. Правда, на радиатор потребуется установить симистор.

Металлическая подложка изолирована от кристалла, на что указывает буква A в маркировке симистора. Это дает возможность устанавливать симисторы на радиатор без слюдяных прокладок и изоляторов на винт. Кстати, именно эти симисторы есть в регуляторах мощности бытовых пылесосов, при этом радиатор обдувается потоком воздуха на выходе из пылесоса.

Если мощность нагрузки не более 400Вт, то можно обойтись без радиатора. Распиновка симистора показана на рисунке 7.

Рисунок 7. Распиновка симистора BTA16-600

Эта цифра вообще не будет лишней при сборке схемы переключателя питания. Все четыре выключателя питания лучше всего собирать на общей печатной плате. Резистор R лучше собрать из двух резисторов по 2Вт, чтобы избежать чрезмерного нагрева. Максимальный ток входного светодиода оптопары составляет 50 мА, поэтому ток 20… 30 мА обеспечит его длительную безотказную работу.

Рисунок 8. Подключение переключателей питания к плате контроллера

В целом все понятно и просто. Из контроллера припаяны гирлянды, а вместо них распаяны входные цепи выключателей питания. Это не требует вмешательства в печатную плату контроллера. Единственное исключение — пайка дополнительного тиристора при условии, что он найдется. Также придётся немного запитать сетевой шнур вилкой, так как оригинал имеет очень маленькое сечение.

При правильной установке и обслуживаемых деталях регулировка цепи не требуется. Конструкция устройства произвольна, лучше всего в металлическом корпусе подходящих размеров, который будет выступать радиатором для симисторов.

Для обеспечения электробезопасности устройство должно включаться автоматическим выключателем или хотя бы предохранителем.

Журнал Datagor Practical Electronics Magazine «Опасные гирлянды Китая»

Вариант первый, классический

Вариант второй, модная

Уважаемые сограждане! Призываю серьезно отнестись к такой несерьезной, веселой штуке, как новогодняя гирлянда! Изучите, измерьте, почувствуйте. Сомнительно — от греха отнять. Всем счастья и добра избе в Новом 2013 году!

Игорь Котов (Датагор)

Россия, Сибирь, Новокузнецк

Основатель, владелец и главный редактор датагора.RU.

datagor.ru

Практически в каждой семье есть сломанная китайская новогодняя гирлянда, которая требует ремонта. Всегда наступает декабрь и застает врасплох семьи, которые буквально накануне решают поставить новогоднюю елку и украсить ее красивыми гирляндами.

Как правило, мы обнаруживаем, что китайская гирлянда требует ремонта в неподходящий момент. На обновку совсем не охота тратиться, но починить китайское новогоднее чудо своими силами удастся не каждому.

Теперь разберемся, как работает простая китайская гирлянда с регулируемой частотой свечения, распространенные неисправности, способы поиска поломки и способы их устранения. В статье все будет подробно описано, наглядно показано на фотографиях. Все будет удобно для восстановления работоспособности самостоятельно. Справиться с таким ремонтом под силу практически каждому человеку.

Узоры новогодних гирлянд

Последовательное соединение лап

Для начала рассмотрим простейшую схему новогодней гирлянды.Такое последовательное соединение ламп накаливания в советские годы было самой распространенной схемой. В каждом доме была похожая гирлянда.

При последовательном подключении все лампочки соединены в цепочку, в обрыв провода и подключены к источнику питания, генератору, бытовой проводке, аккумулятору. В этом случае по гирлянде течет один и тот же ток.

Светодиодами конечно не пахло. Выстрел от люминесцентных ламп в школе заставил ее заморгать. Пускатели просто включались в цепь, как лампочки, последовательно.

Несколько слов о стартерах и их значении. Это простая газоразрядная лампа в алюминиевом, бумажном или пластиковом корпусе. Для удобства в корпусе сделано смотровое отверстие.

Он состоит из двух биметаллических электродов, которые, изгибаясь от проходящего тока, замыкают и размыкают электрическую цепь. После этого елочная гирлянда стала довольно быстро мигать.

Схема очень проста и удобна, но имеет существенный недостаток.При перегорании одной лампочки разрывается электрическая цепь и гаснет вся гирлянда.

Параллельное соединение

Современные китайские елочные гирлянды включены в параллельную электрическую цепь. Тем самым они продлевают жизнь гирлянды и надолго затягивают ремонт.

Все дело в том, что при параллельном соединении лампочек в елочной гирлянде напряжение остается одинаковым на каждом элементе схемы. Что дает массу преимуществ, главное, что при перегорании любой лампочки в цепи она не перегорает и гирлянда продолжает работать.Что касается силы тока, то она у каждого элемента схемы разная.

Данная схема наиболее распространена в домашней электропроводке, благодаря своей надежности, удобству и простоте.

Основные неисправности новогодних гирлянд

Моделируем ситуацию, вы достаете из шкафа елочные игрушки и новогодние гирлянды, начинаете украшать елку, подключаете ее к электросети, и ничего не происходит. Разочарование и отчаяние на лицах ваших детей, вера в новогоднее волшебство улетучивается, праздник не удался.

Еще можно все исправить, даже если до звона пятнадцать минут отсталости, с помощью собственных сил и простого инструмента.

Гирлянда не показывает никаких признаков активности. Смотрим на электрическую вилку, прозванную устройством за целостность. Для этого разбираем блок управления китайской гирляндой, и видим контакты, идущие от электрической вилки.

Ставим выключатель измерения диодов, один щуп прижимаем к любому контакту вилки, а второй прикладываем к контакту провода на плате блока управления.Если прибор издает скрип, значит, провод исправен, если нет — то он сломан. Со вторым контактом поступаем так же. Оба оказались целыми, неисправность ищем дальше, если одна открылась, меняем эту часть провода вместе с вилкой, и снова включаем. Загорается нормально, рады, нет, ищем дальше.

Небольшое дополнение, блок управления циклами мигания китайской гирлянды, находится на проводе, сразу после штекера. Это зеленый прямоугольник с кнопкой, нажав на которую вы меняете частоту мигания Нового года.

Как проверить лампочку от гирлянды

Если гирлянда сделана последовательным соединением лампочек, то, скорее всего, перегорела одна из ламп. Электрическая цепь разомкнута, и ток может течь только по замкнутой цепи.

Чтобы восстановить работоспособность китайской новогодней игрушки, достаточно заменить поврежденный элемент. Но, сначала нужно проверить лампочку, которая находится под подозрением.

Вы можете проверить визуально, самый простой способ в стеклянном вакуумном цилиндре — это спираль накаливания.Когда ток проходит по спирали, он начинает светиться в спектре, видимом нашим глазам. Если он сгорел, это будет видно не вооруженным глазом.

Проверить можно тестером, для этого переводим переключатель в режим измерения сопротивления. Подключаем щупы к электродам лампы накаливания, смотрим на дисплей цифрового тестера. Рабочий светильник из гирлянды должен иметь сопротивление, причем довольно большое, если его нет, то меняем.

Проверить лампочку от гирлянды можно с помощью регулируемого блока питания, у кого он, конечно, есть.Подключаем лампочку к клеммам, выставляем напряжение 1,5 вольта, спираль должна немного светиться. Можно немного добавить напряжения, хотя и полутора вольт вполне достаточно.

Если зазвонили все лампочки и шнур с розеткой, все исправно, а гирлянда почему-то не работает? Ищем обрыв провода в самой гирлянде.

Тут немного проще, ставим тестер в режим проверки диодов, ставим один щуп в начало провода на самой плате, второй проталкиваем на провод внутри патрона, где стояла лампочка.Услышали скрип, значит, провод цел, на следующий провод в основании ставим щуп, и продолжаем процедуру до конца новогодней гирлянды.

Ремонт блока управления гирляндами

Бывает, что виноват блок управления прошивкой гирлянд, возможная неисправность, простое отделение провода от платы, в результате сильного рывка или холода, некачественная пайка , другие проблемы.

Для устранения неисправности нужно разобрать пластиковую коробку с самим блоком управления.С обратной стороны два винта под отвертку «плюс», фигурные, откручиваем их и аккуратно снимаем плату.

На плате мы видим схему, состоящую из элементов, электролитического конденсатора, двух транзисторов, четырех диодов и одной миниатюрной кнопки. На плате распакованная микросхема, похожая на черную каплю, и пара резисторов.

Конденсатор в блоке управления китайской гирляндой, электролит установлен, а значит имеет полярность и ее нужно соблюдать.На той плате, которая у меня есть, она имеет номинал 10 мкФ, на 25 вольт. Транзисторы PCR 406, если вдруг во время работы новогодней гирлянды один из транзисторов взорвался, скорее всего, второй будет полностью идентичным. Диоды, все четыре промаркированы, IN 4007, диод очень распространенный, с заменой проблем не будет.

Что касается неупакованной микросхемы, то ее значение написано на обратной стороне, B — 803, хотя в большинстве случаев известно только производителю.

Устранение неисправности новогодней гирлянды

Приступаем к ремонту блока управления, китайской новогодней гирлянды. Паяем все точки контакта на плате, бывает, что холодная пайка не заметна глазом, поэтому везде выполняем обычную пайку.

Следующим шагом проверяем полупроводники, это диоды и транзисторы. Проверяются тестером, диоды нужно проверять в одном направлении, а в обратном практически не пропускают сигнал.

Транзисторы надо испарить, для более точной проверки проверяем тестером. Заменяем поврежденные детали на новые или известные исправные, пригодные для ремонта.

Конденсатор, резисторы и мини-кнопка, просто проверьте целостность. При проверке они не должны показывать короткое замыкание и полное отсутствие сопротивления.

Если вы выполнили все рекомендации по ремонту электрической гирлянды, она не работает. Можно исключить эту колодку из схемы, а провода соединить по прямой цепи.Так же можно полностью поменять все провода. Конечно, это долго и кропотливо, но для начинающих радиолюбителей станет отличной практикой.

energytik.net

Как работают рождественские огни — Статьи об энергии

Самый простой вариант новогодней гирлянды — это несколько последовательно соединенных лампочек. Если придать лампочкам разноцветный цвет и придать какой-то световой эффект, то такая новогодняя гирлянда привлечет гораздо больше внимания и создаст праздничное настроение. В новогоднюю ночь в радиожурналах публиковались различные схемы управления новогодними гирляндами.

Схема новогодней гирлянды с чередованием плавного зажигания и гашения светодиодов представлена ​​на рисунке 1 (автор А. Чумаков). Отличительной особенностью схемы является то, что скорость тушения и возгорания регулируется отдельным блоком управления.

Picture 1

С внедрением микропроцессоров в радиолюбительские схемы все чаще управление новогодними гирляндами перекладывалось на них. Схема управления гирляндой от сотового телефона (рис. 2) А. Пахомов предложил в журнале «Радио» No.11 2012. Схема построена на плате управления от китайской гирлянды с замененным контроллером AT89C51. Сотовый телефон служит панелью управления схемой.

Изображение 2

Достаточно простая схема светодиодной новогодней гирлянды была предложена И. Нечаевым (журнал «Радио» № 11 2012, рисунок 3). В качестве светодиодов используются трехцветные RGB-светодиодные лампы, каждый канал которых работает независимо и управляется собственным симметричным динистором DB-3.

Рисунок 3

Однако самодельные новогодние гирлянды уже достаточно сложно найти где-нибудь.Новогодние украшения из Китая практически заполнили прилавки магазинов. Стоимость таких гирлянд минимальна, а время и деньги, потраченные на изготовление новогодней гирлянды своими руками, гораздо серьезнее. Схемы управления китайскими новогодними гирляндами очень быстрые (Рисунок 4). В небольшой пластиковой коробке находится микроконтроллер (капля черного компаунда), кнопка управления, конденсатор, диод и три выходных тиристора. Схема управления китайскими новогодними огнями была немного изменена.Изначально схема (рисунок 5) предусматривала установку четырех тиристоров, однако китайские мастера немного экономят на элементной базе и даже устанавливают в некоторые схемы два тиристора. Одиночный диод служит выпрямителем. Следует отметить, что производители из Китая часто экономят на токоограничивающих резисторах для светодиодов.

Рисунок 4

Рисунок 5

Стоит отметить одну особенность представленной выше схемы. Резистор R7, подключенный к микроконтроллеру (вывод 1), служит для синхронизации с сетью.Это позволяет управлять фазой мощности с плавным включением и выключением светодиодов. Для переключения между управляющими программами (световыми эффектами) также используется кнопка, которая также подключена ко входу микроконтроллера.

Схема управления новогодней гирляндой мощностью несколько сотен ватт и более представлена ​​на рисунке 6. Она практически аналогична рассмотренной ранее схеме, за исключением того, что микроконтроллер питается от отдельного блока питания с гальванической развязкой. с сетью.

Рисунок 6

ukrelektrik.com

СХЕМА ДЕВОЧКИ

Принципиальная схема елочной гирлянды на микросхемах

Питание микросхем осуществляется от параметрического стабилизатора на D814D.Задающий генератор собран на К176ИЕ12 с кварцевым резонатором с периодом 1 секунда. Сигнал от него поступает на декодер К561ИЕ8. Положительные импульсы через диоды поступают на управляющий транзистор КТ315, в результате чего тиристор открывается.

В продаже достаточно светодиодных гирлянд, но для более мягкого и праздничного свечения лучше использовать обычные лампочки. Лампы гирлянды соединены с мостовым выпрямителем обеими ветвями и горят на полную мощность.В момент открытия тиристора часть ламп шунтируется, а остальные начинают светиться на полную мощность — это необходимо учитывать. Трансформатор взят от подходящего бытового прибора.

В отличие от большинства гирлянд из магазина здесь реализована развязка сетевого напряжения, то есть если дети случайно дотронутся до проводов питания лампы, ничего страшного не произойдет, так как на них есть безопасное напряжение. С уважением, Николай.

elwo.ru

Наступил декабрь, и самое время приступить к украшению квартиры всевозможными новогодними украшениями, в том числе гирляндами. Тут начинает напоминать, что в прошлом году кто-то зацепил светодиодную китайскую гирлянду и оборванными проводами закоротил плату так, что оставалось только выбросить.

Подобных ситуаций огромное количество, но у большинства из них один результат: сгорает плата с программами, а группы лампочек или светодиодов остаются целыми.Выбрасывать их жалко, но мало кто умеет их применять. В таком состоянии гирлянда может пролежать без ремонта не один год. В этой статье я расскажу, как я решил подобную проблему. Испытуемый представлял собой китайскую гирлянду из 100 светодиодов с четырьмя группами по 25 светодиодов соответственно.

Задачу сверхинтеллектуальной программируемой перепрошивки гирлянды я не ставил. Хотелось, чтобы светодиоды гирлянды не только утомительно горели без всяких признаков «жизни», а резво подмигивали, задавая праздничное настроение.Потом вспомнил старую простую, проверенную советскую схему с использованием стартера от люминесцентных ламп. Если адаптировать его под светодиоды, то это будет выглядеть так.

Чтобы применить это, мне пришлось немного поработать с группами светодиодов. Проверив соединение групп выяснилось, что у них есть связь анодов крайних светодиодов. А для схемы со стартерами необходимо, чтобы на анод подавалось напряжение через токоограничивающий резистор. Поэтому пришлось разорвать анодное соединение и спаять группы светодиодов с катодами.

Миниатюрного корпуса для размещения схемы под рукой не было, пришлось разводить печатную плату под размер корпуса китайской светодиодной гирлянды своими руками. Схему в формате * .lay можно скачать ЗДЕСЬ. Как видите, все детали очень компактные. В процессе работы светодиодной гирлянды резисторы нагреваются, поэтому в корпусе для вентиляции нужно было проделать около 25-30 отверстий сверлом диаметром 1 мм.

Немного о деталях.Стартеры от люминесцентных ламп можно брать как на 220 вольт, так и на 127 вольт. От этого будет зависеть только скорость мигания гирлянды. Резисторы МЛТ-2 или пятиваттные (но последние лучше), сопротивление 15-20 кОм. Диоды предназначены для пропускания через себя обратного тока сети — 1N4007 или любых других, рассчитанных на ток не меньший, чем тот, который протекает в цепи. Их можно снять с диодного моста светодиодной цепочки, если они останутся целыми. ВНИМАНИЕ! Все детали находятся под высоким напряжением, учтите это при сборке и эксплуатации схемы.

Вот и все. Как видите, отремонтировать новогоднюю гирлянду своими руками не так уж и сложно. Видео с примером работы отремонтированной гирлянды выкладываю ниже.

Страниц:

best-chart.ru

Как починить китайскую гирлянду: схема :: ashanet.ru

Если в канун Нового года вы неожиданно обнаружили, что старая гирлянда, много лет украшавшая елку, больше не работает, не стоит торопиться купить новый, ведь всегда есть возможность отремонтировать его самостоятельно.Как правило, такие приспособления для елочных светильников не такой сложной конструкции.

Поэтому, если внимательно проверить возможные неисправности, то можно не задаться вопросом, как починить китайскую гирлянду, схема которой не сложна. Так вот, если оторвались контактные провода в гирлянде, перегорела лампочка или нарушилось переключение режимов, то выбрасывать ее не стоит. Достаточно воспользоваться некоторыми дельными советами.

Цвета в гирлянде не горят: что делать?

Самой трудоемкой считается поломка, когда нарушается изменение цвета китайской гирлянды.Схема решения проблемы, если она простая, то восстановить прежнее состояние устройства будет непросто. Нарушение цветового режима говорит о том, что лампочки в соответствующем разделе перегорели.

Перед тем, как приступить непосредственно к ремонту, рекомендуется разобрать крышку переключателя, выполняющего роль блока управления, и проверить надежность соединений, особенно контактов, припаянных к плате.

Ремонт китайской гирлянды: схема

Если на первый взгляд нет признаков поломки, то можно с уверенностью сказать, что лампочка перегорела.Современные китайские гирлянды устроены таким образом, что все лампочки одного цвета соединены последовательно. А если один из них перегорит, погаснет свет на всей электрической ветви. Для устранения поломки нужно использовать схему светодиодной китайской гирлянды.

Сначала нужно разрезать гирлянду на две равные части и обвить обе части кольцами. Затем аналогичные действия следует проделать с нерабочей стороной — разрезать на две половинки и еще раз проверить. Аналогичные действия проводятся до тех пор, пока не удастся определить, какая из лампочек вышла из строя.Следует отметить, что данный способ рекомендуется использовать только в том случае, если электрическая китайская гирлянда, схема которой позволяет ускорить процесс, не разобрана.

Методы определения неисправности

Процесс восстановления работоспособности гирлянды можно ускорить. Для этого нужно взять тестер и вместо зондов прикрепить к его концам иглы. Затем последовательно с их помощью пробиваем каждый из отрезков цепочки так, чтобы игла попала в текущий стержень.Необходимо определить, где сопротивление сечения существенно отличается. Подобным образом можно определить поломку и отремонтировать ее намного быстрее, без особых усилий.

Как правило, старые советские гирлянды на новогоднюю елку намного удобнее в этом плане, чем китайские гирлянды. Схемы у них практически схожи, но дизайн заметно отличается. В советское время в розетки ввинчиваются лампочки. Поэтому определить, какая из них находится в рабочем состоянии, без паяльника и омметра можно только путем исключения.Этот метод заключается в том, что вы должны взять рабочий источник света и по очереди вкрутить его в патроны. Другой способ, с помощью тестера, заключается в том, что необходимо измерять сопротивление каждой отдельной лампы, пока не удастся найти перегоревшую.

Перед тем, как пытаться закрепить гирлянду, рекомендуется проверить целостность общего провода. Для точности можно обратиться к схеме китайской гирлянды. На одной стороне платы можно увидеть 5 припаянных проводов, 4 из которых предназначены для светящихся цветов, а один — обычный.А если обрывается общий провод, то его нужно паять.

Что делать, если лампочка вообще не включается?

Если после изучения схемы гирлянды китайской елки не удалось найти причину ее поломки, рекомендуется убедиться, что дело не в светодиодах. В этом случае проверьте блок управления и шнур питания. Для начала нужно убедиться, что шнур не поврежден, так как есть вероятность, что он оборвался, либо произошел обрыв контактных соединений при подключении к микросхеме.Затем нужно попробовать проверить надежность пайки контактных соединений к плате. Конечно, чтобы не мучиться, можно приобрести новую гирлянду, однако, если есть желание починить прибор, то стоит принять меры.

Итак, блок управления можно заменить стартером от люминесцентной лампы на 220 вольт. Сначала рекомендуется проверить подключения светодиодов. Если крайние элементы групп соединить анодами между собой, то потребуется переделать схему и соединить светодиоды с катодами.Дело в том, что напряжение на анод для нормализации работы стартера должно подаваться через резистор на 5 ватт, при этом сопротивление 15-20 кОм. Кроме того, в схему нужно будет включить дополнительные диоды, которые будут пропускать через себя обратный ток сети. Таким способом ремонтируют китайскую светодиодную гирлянду в домашних условиях.

Как видите, на ремонт гирлянды придется потратить немало времени и терпения. Поэтому, если он не такой дорогой, рекомендуется просто заменить его на новый, более качественный.Важно отметить, что если перегорел светодиод, после чего нарушилась работа всей секции, то исправный элемент следует припаять, строго соблюдая полярность.

Сломались лампочки

Если лампочки сломались и есть желание починить прибор, желательно просто заменить испорченный источник света. Следует отметить, что замена производится только при выключенном питании во избежание поражения электрическим током. В таких ситуациях стоит отдать должное небьющимся лампочкам, так как не всегда приходится сталкиваться с неисправностями.

Итак, если выяснилось, что гирлянда не работает, то следует попробовать визуально и с помощью тестера определить проблемный участок и вырезать его. После этого рабочие секции необходимо соединить с помощью специальных разъемов. На этом ремонт можно считать завершенным.

Итог

Как правило, ломать гирлянду перед Новым годом не всегда приятно, но отремонтировать старую или купить новую вполне возможно. Важно помнить, что для ремонта нужно обладать специальными знаниями, например, работать с платой и заменять лампочки.Поэтому, чтобы не тратить зря нервы и время, рекомендуется купить новую новогоднюю гирлянду.

ashanet.ru

Елочная гирлянда ремонт-переделка | Каталог статей | KataStat.ru

Такие елочные гирлянды встречаются повсеместно. Они довольно дешевые и столь же ненадежные. Далее поговорим о случаях, когда перегорает небольшой блок управления с платой, изображенной на следующих фото:

Первоначальная схема включения гирлянды выглядит так:

Схема китайской елочной гирлянды

За точность не ручаюсь, так как ни проводимость транзисторов, ни тестировались ли транзисторы.

Транзисторы в реальной схеме явно не простые биполярные, но для дальнейшей переделки это не имеет значения, так как обычно перегорает микросхема (схема управления) и вся электроника становится безнадежной.

Первый вариант включения предполагает параллельное включение всех гирлянд. Причем сделать это можно прямо в блоке. Четыре провода, идущие от выводов транзисторов, соединяются друг с другом и с одним из проводов силового кабеля схемы.Общий провод, пятый, не идущий от транзистора, подключается ко второму проводу кабеля. Цепь управления можно отключить, сняв диод и резистор. Итоговая схема должна выглядеть так:

При таком включении лампочки, конечно, не мигают и при этом сильно нагреваются. Судя по всему, исходная версия рассчитана на импульсный режим работы, и при постоянном включении гирлянда быстро выйдет из строя. Для ограничения нагрузки лучше включить их по-разному:

Схема параллельно-последовательного подключения китайских елочных гирлянд Пятый провод «общий» изолирован

В этом случае лучше избавиться от коробка.Пятый провод «общий» заизолирован. При такой схеме ничего не нагревается, хотя и не моргает. Лампочки не такие яркие, как в предыдущем варианте, но сама гирлянда становится надежной и безопасной.

Чтобы лампочки мигали в цепи, можно использовать стартер от цепей дроссельной заслонки люминесцентной лампы. Включаем последовательно со всей гирляндой. При использовании одной закваски гирлянда мигает резко и нерегулярно. Поэтому лучше использовать два пускателя, включенных в разрыв двух проводов гирлянды, как на следующей схеме

Подключение кабелей таким образом делает переключение ламп плавным.Цвета как бы переливаются, оказывается, два цвета почти не гаснут, меняется только яркость свечения.

Можно подключить стартер к проводам гирлянды без пайки с помощью одножильного провода, например кросс-соединить

На концах выводов стартера сверлом 1 мм просверливаются небольшие отверстия глубиной около 3 мм. В отверстия вставляются жилы кабеля, зачищенные на 3 мм, а алюминиевые клеммы зажимаются плоскогубцами.

Обжим проводов в алюминиевых клеммах стартера (может быть припаян с помощью DSP)

Аналогичное соединение может быть выполнено пайкой, но для этого вам понадобится цинк-оловянный припой (DSP).Также можно использовать заводские разъемы от люминесцентных ламп, но размер корпуса переключателя придется увеличивать вдвое

Придется подбирать корпус для переключателя или делать новый, так как два стартера не влезут в старый коробка. К тому же стартеры при работе заметно нагреваются и это нужно учитывать при изготовлении корпуса.

Не забывайте, что все элементы схемы, как китайские, так и самодельные, при включении находятся под опасным для жизни напряжением и работы по сборке схемы необходимо проводить после отключения от сети.

Каталог статей: KataStat.ru

katastat.ru

Все мы знакомы с елочными гирляндами, состоящими из разноцветных лампочек. Однако в последнее время большую популярность приобрели изделия на основе светодиодов.

Как они устроены, какая у них схема подключения и что делать, если гирлянда перестала светиться, мы подробно рассмотрим в этой статье.

Из чего состоит елочная гирлянда?

Что такое гирлянда из светодиодов, хуже или лучше обычной?

Внешне это практически тот же товар, что и раньше — провода, лампочки (LED), блок управления.

Самым важным элементом, конечно же, является блок управления. Небольшая пластиковая коробочка, на которой указаны всевозможные режимы освещения.

Они меняются простым нажатием кнопки. Сам блок может быть с довольно хорошо защищенным уровнем защиты от влаги и пыли IP44.

Что у него внутри? Чтобы открыть его, подденьте защелки снизу острым кончиком ножа или тонкой отверткой и снимите защитную крышку.

Кстати, иногда его клеят, а не просто садятся на защелки.

Во-первых, внутри вы увидите припаянные к плате провода. Более толстый провод, как правило, представляет собой сетевой провод, подающий напряжение 220 В.

Распаян на плате:

• контроллер, создающий все световые эффекты

• тиристоров, каждый из них идет на отдельный канал гирлянды

Количество элементов платы зависит в первую очередь от количества световых каналов в гирлянде.Более дорогие модели могут иметь предохранитель.

Светодиодная гирлянда схема

Сетевое переменное напряжение через резисторы и диодный мост, уже выпрямленное и сглаженное через конденсатор, подается на контроллер питания.

В данном случае это напряжение подается через кнопку, которая в нормальном состоянии разомкнута. При его закрытии контроллер переключает режимы.

Контроллер, в свою очередь, управляет тиристорами. Их количество зависит от количества каналов освещения.А после тиристоров выходная мощность идет сразу на светодиоды в гирлянде.

Чем больше таких выходов, тем разнообразнее могут быть цвета продукта. Если их всего две, это означает, что только две части (или половинки) гирлянды будут работать в разных режимах — одни лампочки гаснут, другие загораются и т. Д.

Фактически эти две линейки диодов будут соединены в два канала последовательно. Они будут соединены друг с другом в конечной точке — последнем светодиоде.

Если вас по каким-то причинам раздражает мигание гирлянды и вы хотите, чтобы она светилась ровно одним цветом, достаточно на обратной стороне платы закоротить катод и анод тиристора путем пайки.

Чем дороже в вашем распоряжении гирлянда, тем больше исходящих каналов и проводов пойдет от платы управления.

В этом случае, если следовать дорожкам платы, один из выводов сетевого напряжения всегда подается непосредственно на последний светодиод гирлянды, минуя все элементы схемы.

Причины неисправности

Ситуации с неисправными гирляндами очень разнообразны.

При этом помните, что самым главным элементом является микросхема на плате, она очень и очень редко «горит».

Примерно в 5-10% всех случаев.

Плохая пайка

Если у вас вдруг перестает работать подсветка, в первую очередь всегда проверяйте точную пайку питающего и отходящего проводов. Вполне возможно, что весь контакт сохранялся только термоклеем.

Стоит переставить проводку и контакт как будто это случилось.

Самая частая проблема с китайскими гирляндами — это использование очень тонких проводов, которые просто отламываются в точках пайки на плате.

Чтобы этого не произошло, все контакты после пайки необходимо залить толстым слоем термоклея.

И при зачистке таких жил советуют пользоваться не ножом, а зажигалкой. Вместо того, чтобы срезать изоляцию лезвием, слегка нагрейте ее и расплавьте на более легком огне.

После этого просто ногтями удалите внешний слой, не повредив сами вены.

Повреждение светодиода

Если контакты провода в порядке и грешите на один из диодов, как можно проверить, исправен ли он? И самое главное, как найти его среди всей вереницы лампочек?

Первым делом отключаем гирлянду от розетки. Начнем с последнего диода. К нему идет провод питания прямо от блока управления.

Отходящий проводник припаян к той же ножке. Он переходит к следующему ответвлению светового канала. Вам также необходимо проверить диод между двумя его проводами питания (вход-выход).

Вам понадобится мультиметр и его несколько модернизированные щупы.

Плотно затяните тонкие иглы на концах щупов тестера с помощью нити так, чтобы их кончик выступал максимум на 5-8 мм.

Оберните все сверху плотным слоем изоленты.

Так как светодиоды припаяны, просто вытащить их из лампочки как в обычных гирляндах не получится.

Следовательно, вам придется проткнуть изоляцию проводов, чтобы добраться до медных проводов проводов. Переключите мультиметр в режим проверки целостности диодов.

И начинаешь последовательно протыкать провода питания возле каждого подозрительного диода.

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается от такого блока питания:

, то должен загореться исправный светодиод от батарейки мультиметра.

Если это подсветка 220В, то проверьте показания мультиметра.

На рабочих элементах они будут примерно одинаковы, а вот неисправный покажет обрыв цепи.

Способ, конечно, варварский и разрушающий изоляцию, но вполне рабочий. Правда, уличные гирлянды после таких проколов на улице лучше не использовать.

Хаотичное мигание

Бывает ситуация, когда включаешь гирлянду и она начинает хаотично мигать, иногда ярче или тусклее.Он проходит по каналам сам по себе.

В целом складывается впечатление, что это не какой-то фабричный эффект, а как будто гирлянда «сошла с ума».

Самая частая проблема здесь — электролитический конденсатор. Он может немного вздуться, набухнуть, и это будет хорошо видно даже невооруженным глазом.

Все решается заменой. Номинал указан на корпусе, поэтому вы без труда сможете приобрести и забрать аналогичный в магазинах радиодеталей.

Если поменяли конденсатор, но это не дало эффекта, то где искать? Скорее всего сгорел (сломался) один из резисторов. Визуально определить поломку довольно проблематично. Вам понадобится тестер.

Измерьте сопротивление, предварительно узнав его номинальное (нормальное) значение по маркировке. Если не совпадает, замените.

Часть гирлянды не светится

Когда какой-либо из каналов на гирлянде не работает полностью, может быть две причины.

Например, поломка одного из отвечающих за это тиристоров или диодов.
Чтобы в этом убедиться, просто отпаиваем с места проводку этого канала на плате и подключаем туда соседний канал, заведомо рабочий.

А если при этом перестает работать и другой канал, то проблема не в самой гирлянде, а в компонентах ее платы — тиристоре или диоде.

Проверить их мультиметром, найти подходящие параметры и изменить их.

Гирлянда тускло светит

Бывают и не совсем очевидные аварии, когда светодиоды отдельного канала кажутся горящими, но довольно тусклыми по сравнению с другими.

Что это значит? Схема контроллера работает нормально. При нажатии кнопки все режимы переключаются.

Тестер набора параметров и сопротивлений диодного моста также не выявляет проблем. В этом случае остается грешить только на провода. Они уже довольно хилые, а при обрыве такого многожильного провода его сечение еще больше уменьшается.

В итоге гирлянда просто не способна запустить светодиоды в режиме номинальной яркости, так как им просто не хватает напряжения. Как найти эту рваную жилку в длинной гирлянде?

Для этого придется пройтись по всей линии с ручками. Включите гирлянду и начните покачивать проводку возле каждого светодиода, пока все огни не загорятся на полную мощность.

Согласно закону Мерфи, это может быть самый последний кусок гирлянды, так что наберитесь терпения.

Как только вы найдете эту область, возьмите паяльник и отсоедините провода от светодиода. Чистишь зажигалкой и все перепаиваешь.

Затем заизолируйте место пайки термоусадкой.

Новогодние праздники приходят как всегда неожиданно и приносят с собой массу приятных хлопот. Пора подумать о подарках, особенно для детей, для взрослых накрыть стол, подобрать хорошую музыку и обязательно поставить елку для украшения, чтобы гостям было весело и комфортно.И первое, что повесить на елку, — это, конечно же, елочные гирлянды. Все остальные игрушки обычно вешают после гирлянд. Далее мы поговорим об устройстве самых разных самых разных новогодних гирлянд — старых и современных.

В давние времена, когда не было электричества, а Новый год уже праздновали, на елке зажигали особые новогодние свечи. Такое украшение было очень пожароопасным. Но эти времена уже прошли, все стали пользоваться электрическими гирляндами.

Это были обычные лампочки от карманного фонарика или от подсветки шкалы в радиоприемнике, соединенные последовательно. Из таких лампочек гирлянды делали энтузиасты в основном своими руками. Просто взяли в руки паяльник, которые, конечно, умели им пользоваться, взяли провод и лампочки, и через некоторое время на елке уже висела новогодняя гирлянда.

Несколько позже новогодние гирлянды стали производить промышленным способом. Пойдем по разным конструкциям малогабаритных патронов и цветных плафонов различной формы.Иногда плафоны делали прозрачными, а сами лампы красили.

Повороты и поворотники

Но спокойно смотреть на светящуюся новогоднюю гирлянду как-то грустно, хочется, чтобы моя душа повернулась. Видимо, этому способствует какая-то прошивка гирлянды. В целом мигающая гирлянда привлекает своей красотой и даже ожиданием какого-то чуда или неожиданности. Если гирлянд несколько, то можно получить различные световые эффекты, например, бегущий огонь, бегущую тень, бег двойки и тройки, а также множество других интересных эффектов.

После того, как такие конструкции были разработаны радиолюбителями, эти схемы публиковались в радиолюбительских журналах, как правило, в ноябрьских номерах. Но эти журналы в условиях социалистической бесхозяйственности выходили с опозданием почти на целый месяц, поэтому к Новому году можно было сделать только прошлогодний проблесковый маячок.

В качестве элементной базы использовались микросхемы небольшой степени интеграции, в первую очередь К155 и К561 и их разновидности. В качестве примеров можно привести схему из журнала «Радио» №1.11 2002.

В основе схемы лежит счетчик DD2 типа К561ИЕ16, управляющий четырьмя светодиодными гирляндами через ключи на микросхеме DD3 и транзисторы VT4 … VT7. Самое интересное, что в качестве задающего генератора используется микросхема музыкального синтезатора УМС8-01. Такие микросхемы когда-то использовались для озвучивания детских игрушек и музыкальных звонков: они просто проигрывали записанные в них мелодии.

Итак, в этой схеме звуковой сигнал выходного дня также используется для тактирования счетчика.Можно только догадываться, как будут выглядеть картинки, генерируемые светодиодами на фоне этого звука. Естественно, через динамик тоже звучит музыка.

В журнале «Радио» №11 1995 г. опубликована схема «Автоматическое управление гирляндой» А. Чумакова. Схема обеспечивает попеременное плавное зажигание и гашение гирлянды на скорости, задаваемой блоком управления. Схема устройства представлена ​​на рисунке 1.

Рисунок: 1. Схема автоматического устройства плавного управления гирляндой

Если присмотреться, схема представляет собой симисторный стабилизатор мощности, выполненный на двухбазовом транзисторе КТ117А.Только скорость заряда конденсатора изменяют не вручную с помощью переменного резистора, а путем переключения отдельных резисторов с помощью счетчика — декодера К561ИЕ8. Для сравнения на рисунке 2 показана схема фазового стабилизатора мощности на двухбазовом транзисторе КТ117.

Рисунок: 2. Схема фазорегулятора

Микроконтроллерное управление рождественской гирляндой

По мере того, как в радиолюбительском творчестве появились конструкции микроконтроллеров, на микроконтроллерах стали разрабатываться и новогодние мигалки, или, как их уважительно называют «световые эффекты».Самый экзотический дизайн был опубликован в журнале «Радио» №11 за 2012 год, стр. 37 под названием «Сотовый телефон бежит в елочной гирлянде», автор А. Пахомов.

За основу была взята плата за неисправную китайскую гирлянду. Автор пишет, что его привлекла оригинальность выходного каскада, управляемого напрямую с МК. Он вспоминает те мигалки, которые были построены на микросхемах серии К155, мощные тиристоры КУ202 (других просто не было), да и вообще само дерево на такой мигалке можно было поставить.

И здесь достаточно было поменять контроллер на неисправной плате, написать программу со световыми эффектами и добавить какую-то панель управления. Этот пульт дистанционного управления стал лежащим на месте старым телефоном Siemens C60. В качестве контроллера использовался микроконтроллер AT89C51. Что из этого получилось, показано на рисунке 3.

Рисунок: 3. Схема микроконтроллерного управления новогодней гирляндой (нажмите на картинку для увеличения)

Хотя этот контроллер уже устарел и снят с производства, это одна из лучших разработок Intel, позже произведенная компанией Atmel.Дизайн этого MC никогда не застывает, им не нужен сторожевой таймер. Система управления настолько хороша, что до сих пор остается неизменной, несмотря на появление новых моделей семейства MSC-51.

Простая светодиодная мигалка

Чуть выше статьи А. Пахомова в том же журнале «Радио» № 11, 2012 г., статья И. Нечаева «Из деталей КЛЛ. Светодиодный мигалка для новогодней игрушки ». Схема выполнена на трехцветном светодиоде и трех симметричных динисторах ДБ-3,« извлеченных »из плат от неисправных энергосберегающих ламп.

Рисунок: 4. Схема простой светодиодной новогодней гирлянды

Каждый канал трехцветного светодиода управляется собственным релаксационным генератором, собранным на ДБ-3. Рассмотрим работу схемы на примере одного канала, например красного.

Конденсатор С1 через резистор R3 заряжается от выпрямителя R1, VD1 до напряжения пробоя динистора VS1 (32В). Как только динистор открывается, конденсатор С1 разряжается через красный элемент трехцветного светодиода, резистор R4 и динистор VS1.Затем цикл повторяется.

Красный, зеленый и синий элементы трехцветного светодиода имеют собственные генераторы и работают независимо друг от друга. При этом частота каждого генератора отличается от другого, поэтому вспышки происходят с разным периодом. Конструкция заключена в прозрачный корпус и может использоваться, например, как топ в елочку. Если добавить в схему белый светодиод HL2, то на белом фоне будут происходить цветные вспышки.

Можно было бы привести еще много описаний конструкций отечественных радиолюбителей, старых или новых, плохих или хороших, но все они были выполнены практически в единичных экземплярах.Современные магазины завалены электроникой китайского производства. Даже новогодние гирлянды и те китайские, к тому же, теперь ничего не стоят.

Буквально год-два назад такие новогодние гирлянды продавались по цене 100 … 200 рублей, а накануне нынешнего Нового года 2014 — в магазинах с названием «Всего за тридцать восемь». ». Реальная цена, где-то в «Меге» рубля полтора-два. Посмотрим, что скрыто внутри.

Контроллер китайской новогодней гирлянды

Внешне все выглядит очень просто.Выходит небольшая пластиковая коробочка с одной кнопкой, в которую входит шнур питания с вилкой и четыре гирлянды. При включении в розетку гирлянды сразу начинают поочередно показывать все световые эффекты. Всего таких эффектов 8, на что указывают надписи под кнопкой. Одним нажатием кнопки вы можете просто переключиться непосредственно на желаемый световой узор.

Если открыть коробку, то внутри все тоже довольно просто, как показано на рисунке 5.

Рисунок: 5.Плата управления китайской светодиодной цепочкой

Все подробности можно увидеть здесь. Микроконтроллер, как всегда, выполнен в виде капли из черного компаунда, рядом находится кнопка управления, электролитический конденсатор, одиночный диод и три выходных тиристора.

На плате есть место для четвертого тиристора, и если его припаять, то получится еще один дополнительный канал. В контроллере этот канал тоже обычно прошивается. Просто наши китайские друзья сэкономили на одном тиристоре.Те, кто хоть раз вскрывал такие блоки управления, уверяют, что в некоторых коробках распаяно всего два тиристора. Экономика должна быть экономной! Наш, все еще советский лозунг.

Несмотря на такие небольшие размеры, тиристоры PCR406 имеют обратное напряжение 400 В и прямой ток 0,8 А. Если предположить, что нагрузка потребляет только 25% от максимального тока, то при напряжении 220В можно переключить мощность 220 * 0,2 = 44 (Вт).

На рисунке 6 показана распечатанная схема соединений, которую можно использовать для построения принципиальной схемы, что было выполнено несколько раз.Здесь вы можете увидеть отверстия для четвертого тиристора, как раз того, на котором вы сэкономили.

Рис. 6. Сохранение деталей на примере китайской гирлянды

Экономия коснулась и диодного моста: вместо четырех диодов на этой плате используется только один. А в остальном все соответствует схеме, изображенной на рисунке 7.

Рисунок: 7

Напряжение сети выпрямляется диодным мостом VD1 … VD4 и через гасящий резистор R1 поступает на вывод 10 микроконтроллера.Для сглаживания пульсаций выпрямленного напряжения сюда также подключается электролитический конденсатор С1. Ток потребления микроконтроллера очень невелик, поэтому в будущем вместо моста из четырех диодов китайцы решили обойтись одним.

Небольшая заметка о повышении надежности всей схемы в целом. Если параллельно конденсатору С1 подключить стабилитрон с напряжением стабилизации 9 … 12В, то вероятность выхода из строя МК или просто взрывов тиристоров значительно снизится.

Особого внимания заслуживает резистор R7, подключенный к выводу 1 микроконтроллера напрямую от сетевого провода. Это делается для синхронизации с сетью для управления фазовой мощностью. Это то, что работает в то время, когда лампы гирлянд плавно зажигаются или гаснут.

На правой стороне микроконтроллера расположены управляющие выходы тиристоров и кнопка управления, описанная выше. Тиристоры включаются в тот момент, когда на соответствующем выходе МК появляется высокий уровень, затем горит соответствующая гирлянда.

Иногда требуются новогодние гирлянды большой мощности, от нескольких сотен ватт и выше. В этом случае рассматриваемую схему можно использовать как «мозги»; достаточно просто дополнить его мощными симисторными переключателями. Как это сделать, показано на рисунке 8.

Рисунок: 8. Схема новогодней гирлянды большой мощности

Здесь следует обратить внимание на то, что МК питается от отдельного источника, гальванически изолированного от сети.

Светодиодные гирлянды

В них используется тот же контроллер с одной кнопкой, те же тиристоры, но вместо лампочек гирлянды состоят из светодиодов трех или четырех цветов. Каждая цепочка содержит не менее 20 светодиодов с токоограничивающими резисторами.

Тем более, что конструкция такой гирлянды — это всего лишь китайская загадка: в первой половине гирлянды к каждому светодиоду припаян резистор, а остальные десять штук просто соединены последовательно. Опять же, экономия сразу на десяти резисторах.

Такая конструкция, видимо, объясняется технологией производства. Например, на одной линии собирается первая половина, которая с резисторами, а на другой линии — без резисторов. Затем остается только соединить две половинки в одно целое. Но это только предположение.

Здравствуйте, друзья! Грядут сказочные времена: праздники у детей и взрослых, елка на балконе, водка и колбаса в холодильнике.
Вы уже принесли елку? Вы наряжаетесь? Ясно.Да и сэкономили наверное на гирляндах, на колбасу шауба хватило.
Тогда не торопитесь. Ознакомьтесь с изделиями китайских братьев, прежде чем наклеивать их на праздничную елку.

Китайские гирлянды хороши по невысокой цене. На этом восторги заканчиваются и начинаются неприятности: от угасания посреди веселья до электрического фейерверка с огнем.

Вариант первый, классический

Вариант второй, модный

Эта гирлянда проработала 1 НГ. Вот что мы сегодня обнаружили при осмотре.

Маломощные резисторы перегревались, сгорали, даже отпаяны светодиоды и провода.Только внешний пластиковый зажим удерживал их на месте. При отключении припой остыл и можно было начинать все сначала.
Неисправность не возникла!

Стандартный резистор рядом с резистором 0,25 Вт.

Решил поставить более мощные резисторы и понаблюдать. Пластиковая обойма разрезана канцелярским ножом, резистор заменен. Процедура проводится для всех найденных резисторов.

Китайская гирлянда по схеме. Как устроены новогодние гирлянды? Последовательное соединение лап

Опасные китайские гирлянды »Журнал практической электроники Datagor

Вариант первый, классический

Вариант второй, модный

Уважаемые сограждане, призываю серьезно отнестись к такой несерьезной, забавной вещи, как новогодняя гирлянда! Осмотрите, измерьте, потрогайте.Сомнительно — от греха отнять. Всем счастья и добра в избе в Новом 2013 году!

Игорь Котов (Датагор)

Россия, Сибирь, Новокузнецк

Основатель, владелец и главный редактор datagor.ru.

datagor.ru

Практически в каждой семье есть сломанная новогодняя китайская гирлянда, нуждающаяся в ремонте. Всегда наступает декабрь, и семьи, которые буквально накануне решают поставить новогоднюю елку и украсить ее красивыми гирляндами, озадачивают семьи.

Как правило, то, что китайской гирлянде нужен ремонт, мы узнаем не вовремя. Не всем хочется тратиться на обновку, но и самостоятельно отремонтировать китайское новогоднее чудо сможет не каждый.

Теперь рассмотрим, как устроена простая китайская гирлянда с регулировкой частоты свечения, распространенные неисправности, способы поиска поломки и способы их устранения. В статье все будет подробно описано, наглядно показано на фотографиях.Все будет удобно для восстановления работоспособности самостоятельно. Справиться с таким ремонтом, под силу будет практически каждому человеку.

Узоры новогодней гирлянды

Последовательное соединение лап

Для начала рассмотрим простейшую схему новогодней гирлянды. Такое последовательное соединение ламп накаливания в советские годы было самой распространенной схемой. В каждом доме была похожая гирлянда.

При последовательном подключении все лампочки соединены в цепочку, в разрыв провода и подключены к источнику питания, генератору, домашней проводке, аккумулятору.В этом случае по гирлянде течет один и тот же ток.

светодиодами там не пахло, конечно. Стартовые снимки в школе с люминесцентными лампами заставили ее моргнуть. Стартеры просто включались в цепь, как лампочки, последовательно.

Несколько слов о стартерах и их значении. Это простая газоразрядная лампа, помещенная в алюминиевый, бумажный или пластиковый корпус. Для удобства в корпусе сделано смотровое отверстие.

Он состоит из двух биметаллических электродов, которые, изгибаясь от проходящего тока, замыкают и размыкают электрическую цепь.После этого елочная гирлянда стала довольно быстро мигать.

Такая схема очень проста и удобна, но имеет существенный минус. При перегорании одной лампочки разрывается электрическая цепь и тухнет вся гирлянда.

Параллельное соединение

Современные китайские рождественские гирлянды включены в параллельную электрическую цепь. Таким образом продлевают срок службы гирлянды и надолго затягивают ремонт.

Все дело в том, что при параллельном включении лампочек в новогоднюю гирлянду напряжение остается одинаковым на каждом элементе схемы.Это дает массу преимуществ, главное, что при перегорании любой лампочки в цепи она не горит и гирлянда продолжает работать. Что касается силы тока, то она у каждого элемента схемы разная.

Данная схема наиболее распространена в домашней электропроводке, благодаря своей надежности, удобству и простоте.

Основные неисправности новогодних гирлянд

Моделируем ситуацию, вы достаете из шкафа свои елочные игрушки и новогодние гирлянды, начинаете украшать елку, включаете на блок питания, и ничего не происходит.Разочарование и отчаяние на лицах ваших детей, исчезает вера в новогоднее волшебство, праздник провалился.

Еще можно все исправить, даже если до курантов отсталость пятнадцать минут, с помощью собственных сил и хитроумного инструмента.

Гирлянда вообще не показывает признаков активности. Смотрим на электрическую вилку, прозванную устройством за целостность. Для этого разбираем блок управления китайской гирляндой, и видим контакты, идущие от электрической вилки.

Ставим переключатель измерения диодов, один щуп прижимаем к любому выводу вилки, а второй прикладываем к контакту провода на плате блока управления. Если он пищит, значит, провод исправен, если нет, то он в обрыве. Со вторым контактом поступаем точно так же. Оба оказались целыми, ищем неисправность дальше, если один в обрыве, меняем эту часть провода вместе с вилкой, и снова включаем. Горит нормально, радуемся, нет, ищем дальше.

Небольшое дополнение, блок управления циклом мигания китайской гирлянды, находится на проводе сразу после вилки. Это зеленый прямоугольник с кнопкой, нажав на которую вы меняете частоту новогоднего мигания.

Как проверить лампочку от гирлянды

Если гирлянда сделана последовательным соединением лампочек, то, скорее всего, перегорела одна из лампочек. Электрическая цепь разомкнута, а ток может проходить только по замкнутой цепи.

Чтобы восстановить работоспособность китайской новогодней игрушки, достаточно заменить поврежденный элемент. Но сначала нужно проверить лампочку, которая находится под подозрением.

Проверить можно внешним осмотром, самый простой способ — в стеклянном вакуумном баллоне — спираль накаливания. Проходя через спираль тока, он начинает светиться в видимом нашим глазам спектре. Если бы она сгорела, это было бы видно не вооруженным глазом.

Проверить можно тестером, для этого переводим переключатель в режим измерения сопротивления.Подключаем щупы к электродам лампы накаливания, смотрим на дисплей цифрового тестера. У исправной лампочки от гирлянды должно быть сопротивление, и достаточно большое, если его нет, то поменяйте.

Проверить лампочку от гирлянды можно, используя регулируемый блок питания, у кого он есть конечно. К клеммам подключаем лампочки, выставляем напряжение 1,5 вольта, спираль должна немного светиться. Можно немного добавить напряжения, хотя полвольта вполне достаточно.

Если зазвонили все лампочки и шнур с розеткой, все в порядке, но гирлянда почему-то не работает? Ищем обрыв провода в самой гирлянде.

Тут немного проще, устанавливаем тестер в режим проверки диодов, ставим один щуп в начале провода на самой плате, второй прижимаем к проводу внутри патрона, где стояла лампочка. Раздался писк, значит провод цел, на следующий провод в основании ставим щуп, и продолжаем процедуру до конца новогодней гирлянды.

Ремонт блока управления гирляндой

Бывает, что виноват блок управления мигалками, возможная неисправность, простой отрыв провода от платы, в результате сильного рывка или холода, некачественная пайка, другие неисправности.

Для устранения неисправности нужно разобрать пластмассовую коробку с самим блоком управления. С обратной стороны есть два винта для отвертки на «плюс», фигурной формы, раскручиваем их и аккуратно снимаем плату.

На плате мы видим схему, состоящую из элементов, электролитического конденсатора, двух транзисторов, четырех диодов, одной миниатюрной кнопки. На плате находится разомкнутая микросхема, напоминающая черную каплю, и пару резисторов.

Конденсатор в блоке управления китайской гирляндой, электролит установлен, значит имеет полярность и ее нужно соблюдать. На той плате, которая у меня есть, она номиналом 10 мкФ при 25 вольтах. Транзисторы PCR 406, если вдруг во время работы новогодней гирлянды один из транзисторов взорвался, скорее всего, второй будет полностью идентичным.Диоды, все четыре промаркированы, IN 4007, диод очень распространенный, с заменой проблем не будет.

Что касается микросхемы холостого хода, то на обратной стороне написан ее номинал, В — 803, хотя в большинстве случаев он известен только производителю.

Устранение неисправностей новогодней гирлянды

Приступаем к ремонту блока управления, китайской новогодней гирлянды. Паяем все точки контакта на плате, бывает, что холодная пайка не заметна глазом, поэтому везде выполняем обычную пайку.

Следующим шагом проверяем полупроводники, это диоды и транзисторы. Их проверка выполняется тестером, диоды нужно проверять в одном направлении, а в обратном направлении практически не пропускают сигнал.

Транзисторы нужно вытащить, для более точной проверки проверяем тестером. Мы заменяем поврежденные детали новыми или заведомо исправными и пригодными для ремонта.

Конденсатор, резисторы и мини кнопка, только на целостность проверьте.При проверке они не должны показывать короткое замыкание и полное отсутствие сопротивления.

Если вы выполнили все рекомендации по ремонту электрической гирлянды, и она не сработала. Можно исключить эту колодку из схемы, а провода соединить по прямой цепи. Еще можно полностью поменять все провода. Конечно, это долго и кропотливо, но для начинающих радиолюбителей это будет отличная практика.

energytik.net

Как устроены рождественские огни — Статьи об энергии

Самый простой вариант новогодней гирлянды — это несколько последовательно соединенных лампочек. Если придать лампочкам разноцветный цвет и придать какой-то эффект освещения, то такая новогодняя гирлянда привлечет гораздо больше внимания и создаст праздничное настроение.Различные схемы управления новогодними гирляндами публиковались в новогодних радиожурналах.

Схема новогодней гирлянды с чередованием плавного зажигания и затемнения светодиодов представлена ​​на рисунке 1 (автор А. Чумаков). Отличительной особенностью схемы является то, что регулировка скорости тушения и зажигания осуществляется отдельным блоком управления.

Picture 1

По мере внедрения микропроцессоров в любительские схемы все чаще управление новогодними гирляндами перекладывалось на них.Схема управления шлейфом от сотового телефона (рис. 2) была предложена А. Пахомовым в радиожурнале № 11 за 2012 год. Схема построена на плате управления из китайской гирляндной цепи с замененным контроллером AT89C51. Сотовый телефон служит панелью управления схемой.

Рисунок 2

Достаточно простая схема светодиодных новогодних гирлянд была предложена И. Нечаевым (Радиожурнал № 11 за 2012 год, рис. 3). В качестве светодиодов используются трехцветные светодиодные лампы RGB, каждый канал которых работает независимо и управляется собственным симметричным динистором DB-3.

Рисунок 3

Однако самодельные новогодние гирлянды уже достаточно сложно встретить где-нибудь. Елочные игрушки из Китая почти заполнили прилавки. Стоимость таких гирлянд минимальна, а время и деньги, потраченные на самостоятельное изготовление новогодней гирлянды, гораздо серьезнее. Схема управления китайскими новогодними гирляндами очень быстрая (Рисунок 4). В небольшой пластиковой коробке спрятаны микроконтроллер (капля черного компаунда), кнопка управления, конденсатор, диод и три выходных тиристора.Немного изменена схема управления китайскими новогодними гирляндами. Изначально схема (рисунок 5) предусматривала установку четырех тиристоров, однако китайские мастера немного экономят на элементной базе и даже устанавливают в некоторые схемы два тиристора. Одиночный диод служит выпрямителем. Стоит отметить, что производители из Китая часто экономят на токоограничивающих резисторах для светодиодов.

Рисунок 4

Рисунок 5

Стоит отметить одну особенность представленной выше схемы.Резистор R7, подключенный к микроконтроллеру (вывод 1), используется для синхронизации с сетью. Это позволяет управлять фазой мощности, когда светодиоды включаются и выключаются плавно. Для переключения между программами управления (световыми эффектами) используйте кнопку, также подключенную ко входу микроконтроллера.

Схема управления рождественской гирляндой мощностью несколько сотен ватт представлена ​​на рисунке 6. Она практически такая же, как рассмотренная ранее схема, за исключением того, что микроконтроллер питается от отдельного блока питания с гальванической развязкой от сети.

Рисунок 6

ukrelektrik.com

РОЖДЕСТВЕНСКИЙ ФЕСТИВАЛЬ

Принципиальная схема елочной гирлянды на микросхемах

Питание микросхемы осуществляется от параметрического стабилизатора на D814D.Задающий генератор собран на К176ИЕ12 с кварцевым резонатором с периодом 1 секунда. Сигнал от него поступает на декодер К561ИЕ8. Положительные импульсы через диоды поступают на управляющий транзистор КТ315, в результате чего тиристор открывается.

В продаже достаточно светодиодных гирлянд, но для более мягкого и праздничного уютного свечения лучше использовать обычные лампочки. Гирлянды с обоими ответвлениями подключаются к мостовому выпрямителю и горят на полную мощность.В момент открытия тиристора часть ламп шунтируется, а остальные начинают светиться полностью; это необходимо учитывать. Трансформатор взят от подходящего бытового прибора.

В отличие от большинства гирлянд из магазина здесь есть развязка по сетевому напряжению, то есть если дети случайно дотронутся до силовых проводов ламп, ничего страшного не произойдет, так как у них безопасное напряжение. С уважением, Николай.

elwo.ru

Наступил декабрь, и пора было украсить квартиру всевозможными новогодними украшениями, в том числе гирляндами.Здесь начинает напоминать, что в прошлом году кто-то зацепил китайскую светодиодную гирлянду и оторвал плату с порванными проводами, так что оставалось только выбросить.

Подобных ситуаций очень много, но у большинства результат один: плата с программами перегорает, а группы лампочек или светодиодов остаются целыми. Выбрасывать их жалко, но мало кто умеет их применять. В таком состоянии гирлянда может пролежать без ремонта несколько лет. В этой статье я расскажу, как я решил подобную проблему.В качестве испытуемого использовалась светодиодная китайская гирлянда из 100 светодиодов с четырьмя группами по 25 светодиодов соответственно.

Задачу супер умного программируемого мигания гирлянды я не ставил. Мне хотелось, чтобы светодиоды гирлянды не только утомительно светились без всяких признаков «жизни», а резво мигали, задавая праздничное настроение. Потом вспомнил старую простую проверенную советскую схему с использованием стартера от люминесцентных ламп. Если адаптировать его под светодиоды, то он будет иметь следующий вид.

Чтобы применить его, пришлось немного поработать с группами светодиодов.Проверив соединение групп выяснилось, что между собой они имеют связь анодами крайних светодиодов. А для схемы стартера необходимо, чтобы на анод подавалось напряжение через токоограничивающий резистор. Поэтому пришлось разорвать анодное соединение и припаять группы светодиодов катодами.

Миниатюрного корпуса для размещения схемы под рукой не было, пришлось выложить печатную плату под габариты корпуса ремонтируемой своими руками светодиодной гирлянды.Схему в формате * .lay можно скачать ЗДЕСЬ. Как видите, все детали очень компактные. Во время работы светодиодной гирлянды резисторы нагреваются, поэтому в корпусе для вентиляции пришлось проделать сверлом около 25-30 отверстий диаметром 1 мм.

Немного о деталях. Стартеры от люминесцентных ламп можно брать как на 220 вольт, так и на 127. От этого будет зависеть только скорость мигания гирлянды. Резисторы МЛТ-2 или пятиваттные (но лучше последних), с сопротивлением 15-20 кОм.Диоды предназначены для пропускания через себя обратного тока сети — 1N4007 или любых других, рассчитанных на ток не меньший, чем текущий в цепи. Их можно снять с диодного моста светодиодной гирлянды, если они остались целыми. ВНИМАНИЕ! Все детали находятся под высоким напряжением, учтите это при сборке и эксплуатации схемы.

Вот и все. Как видите, починить новогоднюю гирлянду своими руками не так уж и сложно. Видео с примером того, как устроена отремонтированная гирлянда, выложено ниже.

Страниц:

best-chart.ru

Как отремонтировать китайскую гирлянду: схема :: ashanet.ru

Если в канун Нового года неожиданно удалось обнаружить, что старая гирлянда, много лет украшавшая елку, больше не работает, не стоит спешите покупать новый, ведь всегда есть шанс отремонтировать его самостоятельно. Как правило, такие устройства елочных светильников не такой сложной конструкции.

Поэтому, если внимательно проверить возможные неисправности, можно не задаться вопросом, как починить китайскую гирлянду, схема которой не сложна.Так, если в гирлянде оторвались контактные провода, перегорела лампочка или перебил переключатель режимов, то выбрасывать не стоит. Достаточно использовать несколько эффективных советов.

Цвета в гирлянде не горят: что делать?

Самой трудоемкой поломкой считается нарушение смены цвета китайской гирлянды. Если решение проблемы простое, восстановить прежнее состояние устройства будет непросто. Нарушение цветового режима говорит о том, что лампочки в соответствующей секции перегорели.

Перед тем, как приступить непосредственно к ремонту, рекомендуется разобрать крышку переключателя, выполняющую роль блока управления, и проверить надежность соединений, особенно контактов, припаянных к плате.

Ремонт китайской гирлянды: схема

Если на первый взгляд нет признаков поломки, значит, можно с уверенностью сказать, что лампочка перегорела. Современные китайские гирлянды устроены таким образом, что все лампочки одного цвета соединены последовательно.А в случае возгорания одного из них свет погаснет на всей электрической ветви. Для устранения поломки нужно использовать схему светодиодной китайской гирлянды.

Для начала следует разрезать гирлянду на две равные части и обе части кольцевать. Затем аналогичные действия проделать с нерабочей стороной — разрезать на две половинки и еще раз проверить. Такие действия проводятся до тех пор, пока не удастся определить, какая из лампочек вышла из строя. Следует отметить, что данный способ рекомендуется использовать только в том случае, если электрическая китайская гирлянда, схема которой позволяет ускорить процесс, не разобрана.

Методы обнаружения неисправностей

Процесс восстановления работоспособности гирлянды можно ускорить. Для этого нужно взять тестер и вместо щупов прикрепить к его концам иголки. Затем последовательно с их помощью пробиваем каждый из отрезков цепочки так, чтобы игла перешла на текущий стержень. Необходимо определить, где сопротивление секции существенно отличается. Подобным образом можно определить поломку и отремонтировать ее намного быстрее, не прилагая больших усилий.

Как правило, старые советские гирлянды на новогоднюю елку намного удобнее в этом плане, чем китайские гирлянды. Их схемы почти схожи, но конструкция заметно отличается. В советские лампочки ввинчиваются в патроны. Поэтому определить какой из них в рабочем состоянии без паяльника и омметра можно только методом исключения. Этот метод заключается в том, чтобы взять рабочий источник света и по очереди вкрутить его в патроны.Другой способ с помощью тестера состоит в том, что необходимо измерить сопротивление каждой отдельной лампы, пока не удастся найти перегоревшую лампу.

Перед тем, как пытаться отремонтировать гирлянду, рекомендуется проверить целостность общего провода. Для аккуратности можно обратиться к схеме китайской гирлянды. На одной стороне платы можно увидеть 5 герметичных проводов, 4 из которых предназначены для свечения цветов, а один — обычный. А если обрывается общий провод, то его нужно паять.

Что делать, если свет вообще не включается?

Если после изучения схемы китайской рождественской гирлянды не удалось найти причину ее поломки, рекомендуется убедиться, что дело не в светодиодах. В этом случае проверьте блок управления и шнур питания. Для начала нужно убедиться в целостности шнура, так как есть вероятность, что он был убит, либо произошел обрыв контактных соединений при подключении к микросхеме. Затем нужно попробовать проверить надежность пайки контактных соединений к плате.Конечно, чтобы не мучиться, можно купить новую гирлянду, однако, если вы хотите починить устройство, то это того стоит.

Итак, блок управления можно заменить стартером от люминесцентной лампы на 220 вольт. Сначала рекомендуется проверить подключение светодиодов. Если крайние элементы групп соединить анодами между собой, то потребуется переделать схему и подключить светодиоды к катодам. Дело в том, что напряжение на анод для нормализации стартера должно подаваться через резистор на 5 ватт, при этом сопротивление 15-20 кОм.Кроме того, в схему нужно будет включить дополнительные диоды, которые будут пропускать обратный ток сети. Таким способом ремонтируется светодиодная китайская гирлянда в домашних условиях.

Судя по всему, на ремонт гирлянды уйдет много времени и терпения. Поэтому, если он не такой дорогой, рекомендуется просто заменить его на новый, более качественный. Важно отметить, что если перегорел именно светодиод, после чего нарушается работа всей секции, то исправный элемент следует припаять, строго соблюдая полярность.

Разбились лампочки

Если лампочки сломались и есть желание починить прибор, то желательно просто заменить испорченный источник света. Следует отметить, что замена производится исключительно при отключенном питании во избежание поражения электрическим током. В таких ситуациях стоит отдать должное небьющимся лампочкам, ведь не всегда приходится сталкиваться с неисправностями.

Итак, если выяснилось, что гирлянда не работает, то стоит попробовать визуально и с помощью тестера выявить проблемный участок и вырезать его.Затем рабочие секции необходимо соединить с помощью специальных разъемов. Этот ремонт можно считать завершенным.

Итог

Как правило, ломать гирлянду перед Новым годом не всегда приятно, но отремонтировать старую или купить новую вполне возможно. Важно помнить, что для ремонта необходимо иметь специальные знания, например, по работе с платой и замене лампочек. Поэтому, чтобы не терять нервы и время, рекомендуется купить новую новогоднюю гирлянду.

ashanet.ru

Ремонт-переделка елочной гирлянды | Каталог статей | KataStat.ru

Подобные елочные гирлянды встречаются повсеместно. Они довольно дешевые и столь же ненадежные. Далее речь пойдет о случаях, когда с платой сгорает небольшой блок управления, показанные на следующих фото:

Первоначальная схема включения гирлянды выглядит примерно так:

Схема китайской рождественской гирлянды

Не ручаюсь на точность, так как ни проводимость транзисторов, ни то ли транзисторы не проверял.

Транзисторы в реальной схеме явно не простые биполярные, но для дальнейшей переделки это не имеет значения, так как обычно перегорает микросхема (схема управления) и вся электроника становится невосстановимой.

Первый вариант включения предполагает распараллеливание всех гирлянд. Причем сделать это можно прямо в блоке. Четыре провода, идущие от выводов транзисторов, соединяются между собой и одним из проводов силового кабеля схемы. Общий провод, пятый, не идущий от транзистора, подключается ко второму проводу кабеля.Цепь управления можно отключить, сняв диод и резистор. Итоговая схема должна быть такой:

При таком включении лампочки, конечно, не мигают, и при этом сильно нагреваются. Судя по всему, начальный вариант рассчитан на импульсный режим работы и при постоянном включении гирлянды гирлянда быстро выйдет из строя. Для ограничения нагрузки лучше включать их иначе:

Схема параллельно-последовательного включения китайских рождественских гирлянд Пятый провод «общий» изолирован

В этом случае лучше избавиться от коробки.Пятый провод — «общий» изолированный. При такой схеме уже ничего не греется, хотя и не моргает. Лампочки горят не так ярко, как в предыдущем варианте, но сама гирлянда становится надежной и безопасной.

Чтобы лампочки в цепи мигали, можно использовать стартер от дроссельных цепей люминесцентных ламп. Включаем последовательно всей гирляндой. При использовании одной закваски гирлянда резко и нерегулярно мигает. Поэтому лучше использовать два стартера, включенных в разрыв двух проводов гирлянды, как на следующей схеме

Включение кабелей таким образом обеспечивает плавное переключение лампы.Цвета как бы переливаются, получается, что два цвета почти не гаснут, меняется только яркость свечения.

Можно подключить стартер к проводам гирлянды без пайки с помощью одножильного провода, например кросс-соединение

На торце выводов пускателя небольшое просверленное отверстие глубиной около 3 мм. просверлен сверлом 1 мм. Зачищенные 3 мм жилы кабеля вставляются в отверстия и алюминиевые клеммы с усилием прижимаются плоскогубцами.

Обжимные провода в алюминиевых клеммах стартера (могут быть припаяны с помощью DSP)

Аналогичное соединение может быть выполнено пайкой, но для этого вам понадобится цинк-оловянный припой (DSP). Также можно использовать заводские разъемы от люминесцентных ламп, но при этом размеры корпуса переключателя придется увеличивать вдвое

Корпус для переключателя придется подобрать или сделать новый, так как двух стартеров не будет вписывается в предыдущую коробку.Кроме того, во время работы стартер сильно нагревается и при изготовлении корпуса это необходимо учитывать.

Не забывайте, что все элементы схемы, как китайские, так и самодельные, при включении находятся под опасным для жизни напряжением и монтажные работы необходимо проводить после отключения от сети.

Каталог статей: KataStat.ru

katastat.ru

Привет други! Наступают сказочные времена: дети и взрослые отдыхают, елка на балконе, водка и колбаса в холодильнике.
Елку уже принесли? Одеваться? Ясно. И наверное на гирляндах сэкономили, на колбасу шауба хватило.
Тогда не торопитесь. Проверяйте изделия китайских братьев перед тем, как обернуть ими праздничную елку.

Китайские гирлянды хороши по невысокой цене. На этом чары заканчиваются и начинаются неприятности: от угасания посреди веселья до электрического фейерверка с огнем.

Вариант первый, классический

Вариант второй, модный

Эта гирлянда отработала 1 НГ. Вот что произошло сегодня во время проверки.

Маломощные резисторы перегревались, сгорали, даже паялись из светодиодов и проводов. Только внешний пластиковый зажим удерживал их на месте. При отключении припой остыл и можно было начинать все сначала.
Неисправность не возникла!

Установил резистор рядом с резистором 0,25Вт.

Решил поставить более мощные резисторы и понаблюдать.Пластиковая клипса разрезана канцелярским ножом, резистор заменен. Процедура проводилась для всех обнаруженных резисторов.

Принципиальная схема елочной гирлянды на микросхемах

Питание микросхем от параметрического стабилизатора до D814D . Задающий генератор собран на К176ИЕ12 с кварцевым резонатором с периодом 1 секунда. Сигнал от него поступает на декодер К561ИЕ8 . Положительные импульсы через диоды поступают на управляющий транзистор КТ315 , в результате чего открывается тиристор.

В продаже достаточно, но для более мягкого и праздничного уютного свечения лучше использовать обычные лампочки. Гирлянды с обоими ответвлениями подключаются к мостовому выпрямителю и горят на полную мощность. В момент открытия тиристора часть ламп шунтируется, а остальные начинают светиться полностью; это необходимо учитывать. Трансформатор взят от подходящего бытового прибора.

В отличие от большинства гирлянд из магазина здесь есть развязка по сетевому напряжению, то есть если дети случайно дотронутся до силовых проводов ламп, ничего страшного не произойдет, так как у них безопасное напряжение.с уважением Николай .

Елочная гирлянда со светодиодами выполнена на элементах микросхемы К561ЛА7 и создает световой эффект движения или мерцания.

В новогоднюю ночь предлагается сделать простую недорогую светодиодную гирлянду для маленькой елочки.

Динамический характер работы гирлянды не требует дорогих и программируемых гаджетов. Аппарат неприхотлив, экономичен и надежен в эксплуатации, моментально монтируется на елку, а в конце новогодних праздников его без сожаления можно убрать на дальнюю полку до следующего случая.Кроме того, гирлянды устройства можно использовать в виде различных фонарей, небольших дисплеев и игрушек с соответствующим расположением в виде пропеллера, треугольника, звезды, колеса, указателя, «ходовых огней» и т. Д. Устройство можно использовать для украшения праздников, вечеринок, а при соответствующем дизайне оно может стать оригинальным подарком ребенку на день рождения или в новогоднюю ночь.

Описание устройства

Предлагаемое устройство «Елочная гирлянда» выполнено на основе кольцевого генератора на элементах одной микросхемы К561ЛА7 и трех транзисторов.В зависимости от расположения гирлянд устройство создает оригинальный световой эффект движущихся, вращающихся или мерцающих световых цепочек. Скорость переключения гирлянд можно регулировать. Схема устройства представлена ​​на фото 2.

Фото 2 Схема новогодней гирлянды на светодиодах. Основа устройства — кольцевой генератор на трех элементах микросхемы DD1. Четвертый элемент — DD1.4 — не используется, и его входы (контакты 12, 13) подключены к плюсовому проводу питания.Транзисторы VT1 — VT3 состоят из электронных ключей, каждый из которых включает и выключает одну гирлянду светодиодов (соответственно HL1-HL3, HL4-HL6 и HL7-HL9). Ток через них ограничивается резисторами R4 — R6. При работе генератора на его выходах последовательно формируются импульсы положительной полярности.

• В момент появления импульса на выходе элемента DD1.1 транзистор VT1 открывается, сопротивление его эмиттерно-коллекторной секции резко уменьшается и светодиоды HL1 — HL3 мигают.
• Тогда на выходе элемента DD1.3 появится импульс. Транзистор VT3 открывается и загораются светодиоды HL7 — HL9.

• После чего на выходе DD1.1 снова появляется импульс и циклы повторяются до выключения устройства.

Фото 3 Плата светодиодной гирлянды. Три точки от 3 до 4 светодиодов подключены к точкам A, B, C платы и общему проводу. После включения питания и перехода устройства в устойчивый режим индикаторы попеременно мигают, создавая эффект движения фонарей.

Изготовление прибора

Все резисторы прибора МЛТ-0,125 или другие малогабаритные, транзисторы любые серии КТ315.Светодиоды должны быть одного типа и цвета свечения, например, красного или зеленого цвета. Вместо микросхемы К561ЛА7 при необходимости можно использовать микросхему К561ЛЕ5. Приклеивая верхушку елки, можно установить в нее постоянно горящую четвертую гирлянду, аналогично соединив ее с точкой «Г». При использовании 4 светодиодов в гирлянде ограничивающее сопротивление R4 — R6 можно устранить.

Для питания устройства можно использовать аккумулятор типоразмера 6F22 («Крона») напряжением 9В, который подключается к плате через ответный разъем XI от используемого Крона, исключающий его подключение в неправильной полярности.Устройство также может питаться от любого адаптера или сетевого блока питания с выходным напряжением 9 — 12 В, способного подавать на нагрузку ток не менее 100 мА. Из соображений электробезопасности в нем должен быть изолирующий трансформатор (т.е. отсутствует гальваническое соединение с сетью 220 В). Наличие стабилизатора выходного напряжения необязательно. Для удобства использования устройства электронную плату (вместе с аккумулятором) желательно поместить в небольшой пластиковый корпус. При использовании аккумулятора установите выключатель питания на одной из его стенок.При исправных деталях и отсутствии ошибок в установке гирлянда начинает работать сразу после включения питания и не требует регулировки.

Новогодние праздники приходят как всегда неожиданно и приносят массу приятных хлопот. Пора подумать о подарках, особенно детям, накрыть на стол взрослым, подобрать хорошую музыку и обязательно поставить елку, на которую нарядить, чтобы гостям было весело и уютно. И первое, что повесить на елку, — это, конечно же, елочные гирлянды.Все остальные игрушки, как правило, вешают после гирлянд. Далее мы поговорим об устройстве самых разных новогодних гирлянд — старых и современных.

В давние времена, когда не было электричества, а Новый год уже праздновали, на елке зажигали особые новогодние свечи. Это украшение было очень пожароопасным. Но эти времена уже прошли, все стали пользоваться электрическими гирляндами.

Это были обычные лампочки от фонарика или от подсветки шкалы в радиоприемнике, соединенные последовательно.Из этих лампочек гирлянды делали энтузиасты в основном своими руками. Просто взяли в руки паяльник, который, конечно, умел им пользоваться, взяли провод и лампочки, и через некоторое время на елке уже висела новогодняя гирлянда.

Чуть позже новогодние гирлянды стали производить промышленным способом. Применялись малогабаритные патроны для ламп и цветные плафоны различной формы. Иногда абажуры делали прозрачными, а сами лампы красили.

Проблесковые маячки и указатели поворота

Но спокойно смотреть на светящуюся новогоднюю гирлянду как-то недовольно, хочется, чтобы душа раскрылась.Видимо, этому способствует какое-то мигание гирлянды. Вообще мерцающая гирлянда привлекает своей красотой и даже ожиданием какого-то чуда или сюрприза. Если гирлянд несколько, то можно получить различные световые эффекты, например, бегущий огонь, бегущую тень, бег двойки и тройки, а также множество других интересных эффектов.

После того, как такие конструкции были разработаны радиолюбителями, эти схемы публиковались в радиолюбительских журналах, как правило, в ноябрьских номерах.Но эти журналы в условиях социалистической бесхозяйственности приходили с опозданием почти на целый месяц, так что к Новому году можно было сделать только прошлогодний флешер.

В качестве элементной базы использовались микросхемы небольшой степени интеграции, в первую очередь К155 и К561 и их разновидности. В качестве примеров можно привести схему из журнала «Радио» № 11 за 2002 год.

Основой схемы является счетчик DD2 типа К561ИЕ16, работающий через ключи на микросхеме DD3 и транзисторы VT4… VT7 управляет четырьмя светодиодными гирляндами. Самое интересное, что в качестве задающего генератора используется микросхема музыкального синтезатора УМС8-01. Такие микросхемы когда-то использовались для озвучивания детских игрушек и музыкальных звонков: они просто проигрывали записанные в них мелодии.

Итак, в этой схеме выходной звуковой сигнал также используется для тактирования счетчика. Можно только догадываться, как будут выглядеть картинки, создаваемые светодиодами на фоне этого звука. Естественно, через динамик тоже звучит музыка.

В журнале «Радио» № 11 за 1995 год опубликована схема под названием «Блок автоматического управления гирляндой» А. Чумакова. Схема обеспечивает попеременное плавное зажигание и гашение гирлянды на скорости, задаваемой блоком управления. Схема устройства представлена ​​на рисунке 1.

Рисунок 1. Схема блока автоматического управления гирляндой

Если присмотреться, то схема представляет собой симисторный стабилизатор мощности, выполненный на двухбазовом транзисторе КТ117А.Только скорость заряда конденсатора меняется не вручную с помощью переменного резистора, а путем переключения отдельных резисторов с помощью счетчика — декодера К561ИЕ8. Для сравнения на рисунке 2 представлена ​​схема фазового стабилизатора мощности на двухбазовом транзисторе КТ117.

Рисунок 2

Микроконтроллер управления новогодней гирляндой

По мере того, как в радиолюбительском творчестве появились структуры на микроконтроллерах, начали разрабатываться и рождественские мигалки, или, как их уважительно называют «машины со световыми эффектами».Самый экзотический дизайн был опубликован в журнале «Радио» № 11, 2012 г., стр. 37, под названием «Сотовый телефон управляет рождественской гирляндой», автор А. Пахомов.

За основу конструкции была взята плата от неисправной китайской гирлянды. Автор пишет, что его привлекла оригинальность выходного каскада, управляемого напрямую из МК. Он вспоминает те мигалки, которые были построены на микросхемах серии К155, мощные тиристоры КУ202 (других просто не было) и в целом на такую ​​мигалку можно было поставить елку.

И здесь достаточно было поменять контроллер на неисправной плате, написать программу со световыми эффектами и дополнить ее какой-нибудь панелью управления. И этот пульт был старым телефоном Siemens C60, лежащим без дела. В качестве диспетчера использовался микроконтроллер AT89C51. Что из этого получилось, показано на рисунке 3.

Рисунок 3. Схема управления микроконтроллером новогодней гирлянды (кликните по картинке для увеличения)

Хотя этот контроллер уже устарел и снят с производства, это одна из лучших разработок Intel, позже произведенная компанией Atmel.Конструкции на этом МК никогда не висят, сторожевой пёс им не нужен. Система управления настолько хороша, что до сих пор остается неизменной, несмотря на появление новых моделей семейства MSC-51.

Простая светодиодная мигалка

Немного выше, чем статья А.Пахомова в том же журнале «Радио» № 11, 2012 г., статья И. Нечаева «Из деталей КЛЛ. Светодиодная мигалка для новогодней игрушки». Схема выполнена на трехцветный светодиод и три симметричных динистора DB-3, «извлеченные» из плат из неисправных.

Рисунок 4. Схема простой светодиодной новогодней гирлянды

Каждый канал трехцветного светодиода управляется своим релаксационным генератором, собранным на ДБ-3. Рассмотрим работу схемы на примере одного канала, например красного.

Конденсатор С1 заряжается через резистор R3 от выпрямителя R1, VD1 до напряжения пробоя динистора VS1 (32В). Как только динистор открывается, конденсатор С1 разряжается через красный элемент трехцветного светодиода, резистор R4 и динистор VS1.Далее цикл повторяется.

Красный, зеленый и синий элементы трехцветного светодиода имеют собственные генераторы и работают независимо друг от друга. При этом частота каждого генератора отличается от другого, поэтому вспышки происходят с разным периодом. Конструкция помещена в прозрачный футляр и может использоваться, например, как верхушка на елку. Если добавить в схему белый светодиод HL2, то на белом фоне будут мигать цветные вспышки.

Можно было бы дать еще много описаний конструкций отечественных радиолюбителей, старых или новых, хороших или плохих, но все они были сделаны почти в единичных экземплярах.Современные магазины полностью завалены электроникой китайского производства. Даже гирлянды новогодние и те китайские, к тому же они сейчас никуда не годятся. Посмотрим, что скрыто внутри.

Контроллер китайской новогодней гирлянды

Внешне все выглядит очень просто. Небольшая пластиковая коробочка с одной кнопкой, в которую входит шнур питания с вилкой, и выходит четыре гирлянды. При включении гирлянды сразу начинают по очереди показывать все световые эффекты.Всего таких эффектов 8, на что указывают надписи под кнопкой. Одним нажатием кнопки вы можете просто переключиться прямо на желаемое световое изображение.

Если открыть коробку, то внутри все тоже довольно просто, как показано на рисунке 5.

Рисунок 5

Здесь можно рассмотреть все детали. Микроконтроллер, как всегда, выполнен в виде капли из черного компаунда, рядом находится кнопка управления, единственный диод и три выходных тиристора.

На плате есть место для четвертого тиристора, и если его припаять, то получится еще один дополнительный канал. В контроллере этот канал, как правило, тоже прошивается. Просто наши китайские друзья сэкономили на одном тиристоре. Те, кто хоть раз открывал такие блоки управления, уверяют, что в некоторых ящиках запаяно только два тиристора. Экономика должна быть экономной! Наш все еще советский лозунг.

Несмотря на столь малые размеры, тиристоры PCR406 имеют обратное напряжение 400 В и прямой ток 0.8А. Если предположить, что нагрузка потребляет ток всего 25% от максимального, то при напряжении 220В можно переключать мощность 220 * 0,2 = 44 (Вт).

На рисунке 6 показана распечатанная проводка, по которой можно нарисовать принципиальную электрическую схему, что делалось неоднократно. Здесь видны отверстия под четвертый тиристор, как раз тот, который сохранился.

Рисунок 6

Экономия коснулась и диодного моста: вместо четырех диодов на этой плате используется только один.А все остальное соответствует схеме, показанной на рисунке 7.

Рисунок 7

Напряжение сети выпрямляется диодным мостом VD1 … VD4 и через гасящий резистор R1 поступает на 10-й выход микроконтроллера. Для сглаживания пульсаций выпрямленного напряжения сюда также подключается электролитический конденсатор С1. Ток потребления микроконтроллера очень мал, поэтому в будущем вместо моста из четырех диодов китайцы решили сделать один.

Небольшое замечание по поводу повышения надежности всей схемы в целом. Если параллельно конденсатору С1 припаять стабилитрон с напряжением стабилизации 9 … 12 В, то вероятность выхода из строя микроконтроллера или просто взрывов тиристоров сильно снизится.

Резистор R7, подключенный к выводу 1 микроконтроллера напрямую от сетевого кабеля, заслуживает особого внимания. Это делается для синхронизации с сетью, чтобы управлять мощностью по фазе.Вот что работает, когда гирлянды загораются или гаснут.

На правой стороне микроконтроллера расположены управляющие выходы тиристоров и кнопка управления, о которой говорилось выше. Тиристоры включаются в тот момент, когда на соответствующем выходе МК появляется высокий уровень, затем загорается соответствующая гирлянда.

Иногда требуются новогодние гирлянды большой мощности, от нескольких сотен ватт и выше. В этом случае рассмотренную схему можно использовать как «мозг», достаточно просто дополнить ее мощными симисторными ключами.Как это сделать, показано на рисунке 8.

Рисунок 8. Схема новогодней гирлянды большой мощности (нажмите на картинку для увеличения)

Здесь следует обратить внимание на то, что питание МК осуществляется от отдельного источника, гальванически изолированного от сети.

Светодиодные фонари

Используется тот же контроллер с одной кнопкой, те же тиристоры, но вместо лампочек гирлянды состоят из светодиодов трех или четырех цветов.Каждая гирлянда содержит не менее 20 светодиодов с токоограничивающими резисторами.

Причем конструкция такой гирлянды — это просто китайская загадка: в первой половине гирлянды к каждому светодиоду припаян резистор, а остальные десять штук просто соединены последовательно. Опять же экономия сразу десяти резисторов.

Такая конструкция, видимо, объясняется технологией производства. Например, на одной линии собирают первую половину, которая с резисторами, а на другой линии без резисторов.Затем остается только соединить две половинки в одну. Но это только догадка.

Надеюсь, что с вами все в порядке, хотя бы с новогодними гирляндами. Поэтому украсьте елку, накройте праздничный стол, пригласите гостей, встречай Новый год. С Новым годом, товарищи, друзья, господа! Так тебе больше нравится.

Цветомузыка своими руками. Различные схемы цветомузыкальных автоматов. Самодельная цветомузыка из светодиодов Цветомузыка на лампах цепь 220 вольт

светодиода.Схема не требует настройки и начинает работать сразу после сборки. Чтобы изменить яркость светодиодов, вы можете выбрать номиналы резисторов. Входные цепи можно комбинировать для получения сигнала от одного источника. Любую катушку L, подобранную экспериментально, можно полностью исключить из схемы.

В данном варианте цветомузыкальной схемы в качестве нагрузки используются лампы на 220 вольт. Устройство собрано на пассивных элементах в виде частотных фильтров; тиристоры КУ202 используются как управляющие триггеры.Трансформатор любой, с соотношением 1: 2 … 1: 5.

Схема слежения управляется полупроводниковыми транзисторами. Трансформатор T1 имеет коэффициент трансформации от 1 до 1. Примерное сопротивление любой обмотки постоянному току составляет не менее 200 Ом. Трансформатор питания должен иметь выход 15-18 вольт. Ток нагрузки не менее 0,1 Ампер.

Практически каждый начинающий радиолюбитель, и не только, имел желание собрать цветомузыкальную приставку или бегущий огонь, чтобы разнообразить прослушивание музыки в вечернее время или в праздники.В этой статье речь пойдет о простой цветомузыкальной приставке, собранной на светодиодах , которую сможет собрать даже начинающий радиолюбитель.

1. Принцип работы цветомузыкальных приставок.

Работа цветомузыкальных консолей ( CMP , CMU или SDU ) основана на частотном разделении спектра звукового сигнала с последующей его передачей по отдельным каналам low , middle и high частот, где каждый из каналов управляет собственным источником света, яркость которого определяется колебаниями звукового сигнала.Конечным результатом работы приставки является получение цветовой схемы, соответствующей воспроизводимой музыке.

Для получения полной цветовой гаммы и максимального количества цветовых оттенков в цветомузыкальных консолях используются не менее трех цветов:

Разделение частотного спектра звукового сигнала происходит с использованием фильтров LC- и RC , где каждый фильтр настроен на свою относительно узкую полосу частот и пропускает через себя только колебания этого участка звукового диапазона:

1 . Фильтр нижних частот (LPF) пропускает колебания с частотой до 300 Гц, а цвет его источника света выбран красным;
2 . Mid Pass Filter (FSF) пропускает 250 — 2500 Гц, а цвет его источника света выбирается зеленым или желтым;
3 . Фильтр высоких частот (HPF) пропускает от 2500 Гц и выше, а цвет его источника света выбран синим.

Нет принципиальных правил выбора полосы пропускания или цвета свечения ламп, поэтому каждый радиолюбитель может использовать цвета исходя из особенностей своего восприятия цвета, а также изменять количество каналов и полосу пропускания по своему усмотрению.

2. Принципиальная схема цветомузыкальной консоли.

На рисунке ниже представлена ​​схема простой четырехканальной цветомузыкальной телеприставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, который подает питание на приставку от сети переменного тока.

Аудиосигнал подается на контакты PC , LC, и General , разъем X1 , а через резисторы R1 и R2 попадает на переменный резистор R3 , который является регулятором входного уровня.От среднего вывода переменного резистора R3 звуковой сигнал через конденсатор С1 и резистор R4 поступает на вход предварительного усилителя, собранного на транзисторах VT1 и VT2 … Применение усилителя дала возможность использовать приставку практически с любым источником звукового сигнала.

С выхода усилителя аудиосигнал поступает на верхние выводы подстроечных резисторов R7 , R10 , R14 , R18 , которые являются нагрузкой усилителя и выполняют функцию регулировки (настройки) входной сигнал отдельно для каждого канала, а также установить желаемую яркость светодиодов каналов.С средних выводов подстроечных резисторов аудиосигнал поступает на входы четырех каналов, каждый из которых работает в своей полосе звукового диапазона. Схематично все каналы выполнены одинаковыми и отличаются только RC-фильтрами.

На канал выше R7 .
Канальный полосовой фильтр, образованный конденсатором C2 и пропускающий только высокочастотный спектр звукового сигнала. Низкие и средние частоты не проходят через фильтр, так как сопротивление конденсатора для этих частот велико.

Проходя через конденсатор, высокочастотный сигнал обнаруживается диодом VD1 и подается на базу транзистора VT3 … Отрицательное напряжение, возникающее на базе транзистора, открывает его, и группа синих светодиодов HL1 — HL6 , включенные в его коллекторную цепь, воспламеняются. И чем больше амплитуда входного сигнала, чем больше открывается транзистор, тем ярче загораются светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними подключены резисторы R8 и R9 … Если эти резисторы отсутствуют, светодиоды могут быть повреждены.

На канал сигнал средней частоты подается от среднего вывода резистора R10 .
Канальный полосовой фильтр образован контуром С3R11С4 , который для низких и высоких частот имеет значительное сопротивление, поэтому на базе транзистора VT4 принимаются только среднечастотные колебания. Светодиоды включены в коллекторную цепь транзистора HL7 — HL12 зеленого цвета.

На канал сигнал низкой частоты подается от среднего вывода резистора R18 .
Канальный фильтр, образованный контуром С6R19С7 , который ослабляет сигналы средних и высоких частот и поэтому на базу транзистора VT6 принимаются только низкочастотные колебания. Канал загружен светодиодами HL19 — HL24 Red.

Для множества цветов добавлен канал цветомузыкального префикса желтый цветов.Канальный фильтр образован контуром R15C5 и работает в частотном диапазоне, близком к низким частотам. Входной сигнал на фильтр поступает с резистора R14 .

Цветомузыкальный пульт питается от постоянного напряжения 9В … Блок питания приставки состоит из трансформатора Т1 , диодного моста на диодах VD5 — VD8 , регулятора напряжения микросхемы DA1 типа КРЕН5, резистор R22 и два оксидных конденсатора C8 и C9 .

Переменное напряжение, выпрямленное диодным мостом, сглаживается оксидным конденсатором С8 и поступает на регулятор напряжения КРЕН5. Из заключения 3 На схему приставки подается стабилизированное напряжение 9В микросхемы .

Для получения выходного напряжения 9В между минусовой шиной источника питания и выводом 2 В микросхему включен резистор R22 … Изменяя величину сопротивления этого резистора, на выходе 3 достигается желаемое выходное напряжение. микросхем.

3. Детали.

В приставке можно использовать любые постоянные резисторы мощностью 0,25 — 0,125 Вт. На рисунке ниже показаны номиналы резисторов, в которых для обозначения значения сопротивления используются цветные полосы:

Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, если только они подходят по размеру печатной платы. В авторском варианте конструкции использован отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортные.

Конденсаторы постоянной емкости могут быть любого типа и рассчитаны на рабочее напряжение не менее 16 В. Если у вас возникли трудности с приобретением конденсатора C7 емкостью 0,3 мкФ, он может состоять из двух конденсаторов емкостью 0,22 мкФ и 0,1 мкФ, соединенных параллельно.

Оксидные конденсаторы C1 и C6 должны иметь рабочее напряжение не менее 10 В, конденсатор C9 — не менее 16 В, а конденсатор C8 — не менее 25 В.

Оксидные конденсаторы С1, С6, С8 и С9 имеют полярность , поэтому при установке на макетную или печатную плату это нужно учитывать: для конденсаторов советского производства на корпусе обозначают положительную клемму, для современных отечественные и импортные конденсаторы указывают на отрицательную клемму.

Диоды VD1 — VD4 любые из серии D9. На корпус диода со стороны анода нанесена цветная полоска, которая определяет букву диода.

В качестве выпрямителя, собранного на диодах VD5 — VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 мА.

Если вместо готового моста использовать выпрямительные диоды, придется немного подкорректировать печатную плату, либо диодный мост нужно вынуть из основной платы приставки и собрать на отдельной небольшой плате .

Для самостоятельной сборки моста диоды взяты с такими же параметрами, что и у заводского моста. Также подойдут любые выпрямительные диоды из серий КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 — 1N4007. Если использовать диоды из серии КД209 или 1N4001 — 1N4007, то мост можно собрать прямо со стороны печатной разводки прямо на контактных площадках платы.

бывают стандартными с желтым, красным, синим и зеленым цветами свечения. На каждом канале используется 6 штук:

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Стабилизатор напряжения типа КРЕН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовый КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не устанавливается. Вместо резистора на плате устанавливается перемычка, соединяющая средний вывод микросхемы с отрицательной шиной, либо этот резистор вообще не предусмотрен при изготовлении платы.

Для подключения приставки к источнику звука используется трехконтактный разъем jack. Кабель взят от компьютерной мыши.

Трансформатор силовой — готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12-15 В при токе нагрузки 200 мА.

Помимо статьи посмотрите первую часть ролика, где показан начальный этап сборки цветомузыкальной приставки

На этом первая часть завершена.
Если соблазнится сделать цветомузыка на светодиодах , то выбирайте детали и обязательно проверяйте исправность диодов и транзисторов, например,. А потом произведем окончательную сборку и настройку цветомузыкальной консоли.
Удачи!

Литература:
1. Андрианов И. «Дополнения к радиоприемникам».
2. Радио 1990 №8, Сергеев Б. «Простые цветомузыкальные приставки».
3. Руководство по эксплуатации радиоконструктора «Старт».

Конструктивно любая цветомузыкальная (светомузыкальная) инсталляция состоит из трех элементов.Блок управления, блок усиления мощности и выходное оптическое устройство.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить в виде экрана (классический вариант) или использовать направленные электрические лампы — прожекторы, фары.
То есть подходят любые средства, позволяющие создать определенный набор красочных световых эффектов.

Блок усиления мощности представляет собой транзисторный усилитель (усилители) с тиристорными регуляторами на выходе. Напряжение и мощность источников света выходного оптического устройства зависят от параметров используемых в нем элементов.

Блок управления регулирует интенсивность света и чередование цветов. В сложных специальных инсталляциях, предназначенных для оформления сцены во время различных видов шоу — цирковых, театральных и эстрадных представлений, это устройство управляется вручную.
Соответственно, требуется участие хотя бы одного, а максимум — группа операторов освещения.

Если блок управления напрямую управляется музыкой, работает по любой заданной программе, то установка цветомузыки считается автоматической.
Именно такую ​​«цветомузыку» начинающие дизайнеры-радиолюбители обычно собирают своими руками на протяжении последних 50 лет.

Самая простая (и самая популярная) схема «цветомузыки» на тиристорах КУ202Н.

Это наиболее простая и, пожалуй, самая популярная схема цветомузыкального пульта на тиристорах.
Тридцать лет назад впервые увидел вблизи полноценно работающую «светомузыку». Его собрал мой одноклассник с помощью моего старшего брата.Это была именно такая схема. Несомненное преимущество — простота, с достаточно четким разделением режимов работы всех трех каналов. Лампы при этом не мигают, красный канал низких частот постоянно мигает в ритме с перкуссией, средний — зеленый отвечает в диапазоне человеческого голоса, высокочастотный синий отвечает на все остальное еле уловимое — звон и писк.

Недостаток только один — требуется предусилитель мощностью 1-2 Вт. Моему другу пришлось почти полностью включить свою «Электронику», чтобы добиться достаточно стабильной работы устройства.В качестве входного трансформатора использовался понижающий трансформатор от радиоточки. Вместо этого можно использовать любой малогабаритный сетевой транзитный преобразователь. Например, от 220 до 12 вольт. Только нужно подключить наоборот — низковольтной обмоткой на вход усилителя. Любые резисторы, мощностью 0,5 Вт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Схема «цветомузыка» на тиристорах КУ202Н, с активными фильтрами частоты и усилителем тока.

Схема рассчитана на работу от линейного аудиовыхода (яркость ламп не зависит от уровня громкости).
Давайте подробнее рассмотрим, как это работает.
Звуковой сигнал подается с линейного выхода на первичную обмотку изолирующего трансформатора. С вторичной обмотки трансформатора сигнал поступает на активные фильтры через резисторы R1, R2, R3, регулирующие его уровень.
Отдельная регулировка необходима для качественной работы устройства путем выравнивания уровня яркости каждого из трех каналов.

С помощью фильтров сигналы разделяются по частоте — на три канала. Первый канал является самой низкочастотной составляющей сигнала — фильтр отсекает все частоты выше 800 Гц. Фильтр настраивается подстроечным резистором R9. Номиналы конденсаторов С2 и С4 на схеме указаны — 1 мкФ, но как показала практика, их емкость следует увеличить, как минимум, до 5 мкФ.

Фильтр второго канала настроен на среднюю частоту — примерно от 500 до 2000 Гц.Фильтр регулируется с помощью подстроечного резистора R15. Номиналы конденсаторов C5 и C7 на схеме указаны как 0,015 мкФ, но их емкость следует увеличить до 0,33 — 0,47 мкФ.

Все, что выше 1500 (до 5000) Гц, проходит через третий, высокочастотный канал. Фильтр регулируется с помощью подстроечного резистора R22. На схеме указаны номиналы конденсаторов С8 и С10 — 1000пФ, но их емкость следует увеличить до 0,01 мкФ.

Далее сигналы каждого канала отдельно детектируются (используются германиевые транзисторы серии d9), усиливаются и поступают на оконечный каскад.
Заключительный каскад выполнен на мощных транзисторах или тиристорах. В данном случае это тиристоры КУ202Н.

Далее идет оптическое устройство, конструкция и внешний вид которого зависит от фантазии конструктора, а начинка (лампы, светодиоды) — от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае это лампы накаливания 220В, 60Вт (при установке тиристоров на радиаторы — до 10 шт. На канал).

Схема порядка сборки.

По поводу реквизитов приставки. Транзисторы
КТ315 можно заменить другими кремниевыми n-p-n транзисторами со статическим усилением не менее 50. Постоянные резисторы — МЛТ-0,5, переменные и подстроечные — СП-1, СПО-0,5. Конденсаторы — любого типа.
Трансформатор T1 с соотношением 1: 1, поэтому можно использовать любой трансформатор с подходящим числом витков. В случае самостоятельного изготовления можно использовать магнитопровод Ш10х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15, по 150-300 витков.

Диодный мост для питания тиристоров (220В) выбирается исходя из ожидаемой мощности нагрузки, не менее 2А.Если количество ламп для каждого канала увеличится, потребление тока соответственно увеличится.
Для питания транзисторов (12В) можно использовать любой стабилизированный блок питания, рассчитанный на рабочий ток не менее 250 мА (а лучше, больше).

Во-первых, каждый цветомузыкальный канал собирается отдельно на макетной плате.
Причем сборка начинается с выходного каскада. Собрав выходной каскад, проверяют его работоспособность, подав на его вход сигнал достаточного уровня.
Если этот каскад работает нормально, собран активный фильтр. Затем они снова проверяют работоспособность произошедшего.
В итоге после тестирования у нас действительно рабочий канал.

Аналогично необходимо собрать и перестроить все три канала. Такая кропотливость гарантирует безоговорочную работоспособность устройства после «окончательной» сборки на плате, если работа была проведена без ошибок и с использованием «проверенных» деталей.

Возможный вариант печатной разводки (для печатной платы с односторонней фольгой).Если вы используете конденсатор большего размера в канале с самой низкой частотой, расстояния между отверстиями и проводниками придется изменить. Использование печатной платы с двусторонней фольгой может быть более технологичным вариантом — это поможет избавиться от накладных проводов-перемычек.

Использование любых материалов на этой странице разрешено при наличии ссылки на сайт

Эта простейшая легкая музыка содержит только один элемент. Да, совершенно один и ничего кроме: ни резисторов, ни транзисторов… Собрать такую ​​светомузыкальную инсталляцию за 30 минут вполне реально. Все, что вам нужно, это одно твердотельное реле.
Твердотельные реле появились на рынке сравнительно недавно и уже уверенно завоевали рынок электроники. Это понятно, основные достоинства я выделю.

• — Быстродействие.
• — Гальваническая развязка.
• — Тихо по сравнению с обычным реле.
• — Детектор пересечения нуля.

На радиорынке представлено множество различных конструкций реле: маленькие и большие, мощные и маломощные. Взял вот такую:
Во-первых, винтовые клеммы для подключения.Во-вторых, он может переключать нагрузку с напряжением 24-380 В и током до 60 А. Я, конечно, слишком много взял для других целей. Для управления гирляндой достаточно взять от 2 А. В-третьих, управляющее напряжение от 3 до 32 вольт, импульсное. Что и нужно, так как мы будем управлять реле напрямую звуком, подаваемым с выхода усилителя низкой частоты.

Светомузыкальная схема

Пошаговая сборка простой конструкции светодиодной цветомузыки с сопутствующим изучением радиолюбительских программ.

Доброго времени суток уважаемые радиолюбители!
Добро пожаловать на сайт «

В сегодняшнем классе в Начинающей радиолюбительской школе мы начнем собирать LED light music … На этом уроке мы не только собираем свет и музыку, но и разучиваем очередную радиолюбительскую программу. «Cadsoft Eagle» — простой, но в то же время мощный комплексный инструмент для разработки печатных плат и мы научимся делать печатные платы с использованием пленочного фоторезиста. Сегодня мы выберем схему, посмотрим, как она устроена, и подберем детали.

Светомузыкальные (цветомузыкальные) аппараты были очень популярны во времена Советского Союза. В основном они были трехцветными (красный, зеленый или желто-синий) и собирались чаще всего по простейшим схемам на более-менее доступных тиристорах КУ202Н (которые, если мне не изменяет память, в магазинах стоили более 2 рублей, т.е. были довольно дороги) и простейшие входные звуковые фильтры на катушках, намотанных на отрезки ферритовых стержней от радиоприемников. Выполнялись они в основном в двух вариантах — в виде трехцветных точечных светильников на лампах освещения 220 вольт, либо специальный корпус был выполнен в виде короба, где внутри располагалось по количеству лампочек каждого цвета, и спереди — Коробка закрывалась матовым стеклом, что давало возможность получить причудливое легкое сопровождение музыки. Также для экрана использовалось обычное стекло, а поверх него были наклеены небольшие фрагменты автомобильного стекла для лучшего рассеивания света.Это было такое тяжелое детство. Но сегодня, в эпоху развития непонятного капитализма в нашей стране, есть возможность собрать светомузыкальный прибор на любой вкус, что мы и сделаем.

Возьмем за основу светодиодную светомузыкальную схему опубликованную на сайте:

Мы добавим к этой диаграмме еще два элемента:

один. . Поскольку на входе у нас будет стереосигнал, и чтобы не терять звук с какого-то канала или не соединять два канала напрямую друг с другом, воспользуемся вот такой входной нодой (взятой из другой светомузыкальной схемы):

2. Источник питания устройства … Дополним светомузыкальную схему блоком питания на стабилизаторе микросхемы КР142ЕН8:

Вот примерно следующий набор деталей, которые нам предстоит собрать:

светодиода для этого устройства могут использоваться любого типа, но всегда сверхъяркие и разного цвета свечения. Я буду использовать сверхъяркие узконаправленные светодиоды, которые направляют свет на потолок. Вы, конечно, можете использовать другую версию светового отображения звукового сигнала и использовать другой тип светодиода:

Как работает эта схема … Стереосигнал от источника звука поступает на входной узел, который суммирует сигналы из левого и правого каналов и подает его на переменные сопротивления R6, R7, R8, которые регулируют уровень сигнала для каждого канала. Далее сигнал поступает на три активных фильтра, собранных по идентичной схеме на транзисторах VT1-VT3, которые различаются только номиналами конденсаторов. Смысл этих фильтров в том, что они пропускают через себя только строго определенную полосу звукового сигнала, отсекая ненужный частотный диапазон звукового сигнала сверху и снизу.Верхний (по схеме) фильтр пропускает полосу 100-800 Гц, средний — 500-2000 Гц, нижний — 1500-5000 Гц. С помощью подстроечных резисторов R5, R12 и R16 можно сместить полосу пропускания в любую сторону. Если вы хотите получить другие полосы пропускания сигнала фильтра, вы можете поэкспериментировать со значениями конденсаторов, включенных в фильтры. Далее сигналы с фильтров поступают на микросхемы A1-A3 — LM3915. Что это за микросхемы.

LM3914, LM3915 и LM3916 от National Semiconductors позволяют создавать светодиодные индикаторы с разными характеристиками — линейными, расширенными линейными, логарифмическими, специальными для управления аудиосигналом.В этом случае LM3914 соответствует линейной шкале, LM3915 — логарифмической шкале, а LM3916 — специальной шкале. Используем микросхемы LM3915 — с логарифмической шкалой управления звуковым сигналом.

Начальная страница листа данных микросхемы:

(327,0 KiB, 4,279 просмотров)

В общем, советую, столкнувшись с новым, неизвестным радиокомпонентом, поискать его даташит в интернете и изучить его, тем более, что есть еще даташиты с переводом на русский язык.

Например, что мы можем почерпнуть из первого листа даташита LM3915 (даже при минимальном знании английского языка, а в крайнем случае используя словарь):
— эта микросхема представляет собой аналоговый индикатор уровня сигнала с логарифмической шкалой отображения и шаг 3 дБ;
— можно подключить как светодиоды, так и ЖК-индикаторы;
— индикация может осуществляться в двух режимах: «точка» и «столбец»;
— максимальный выходной ток для каждого светодиода — 30 мА;
— и т.д…

Кстати, чем отличаются «точка» от «столбца».В режиме «точка» при включении следующего светодиода предыдущий гаснет, а в режиме «полоса» предыдущие светодиоды не гаснут. Для перехода в «точечный» режим достаточно отсоединить вывод 9 микросхемы от «+» питания или подключить к «массе». Кстати, на этих микросхемах можно собрать очень полезные и интересные схемы.

Продолжим. Поскольку на входы микросхем подается переменное напряжение, световой столб светодиодов будет иметь неравномерную яркость, т.е.е. при повышении уровня входного сигнала не только загорятся следующие светодиоды, но и изменится яркость их свечения. Ниже приведена таблица порога включения каждого светодиода для разных микросхем в вольтах и ​​децибелах:

Характеристики и распиновка транзистора КТ315:

На этом завершается первая часть урока по сборке светодиодной светомузыки и начинается сборка деталей. В следующей части урока мы изучим программу проектирования печатных плат Cadsoft Eagle и изготовим печатную плату для нашего устройства с использованием пленочного фоторезиста.

Зарядка тиристорного аккумулятора. Автомобильное зарядное устройство

Зарядное устройство для автомобильных аккумуляторов.

Ни для кого не ново, если я скажу, что у любого автомобилиста в гараже должно быть зарядное устройство. Конечно, можно купить в магазине, но, столкнувшись с этим вопросом, я пришел к выводу, что брать не очень хорошее устройство по доступной цене я не хочу. Есть такие, ток заряда которых регулируется мощным переключателем, который добавляет или уменьшает количество витков во вторичной обмотке трансформатора, тем самым увеличивая или уменьшая ток заряда, при этом устройство контроля тока в основном отсутствует.Это, наверное, самый дешевый вариант заводского зарядного устройства, но умное устройство не такое уж и дешевое, цена кусается, поэтому я решил найти схему в Интернете и собрать ее сам. Критерии выбора были следующие:

Простая схема, без лишних изысков;
— наличие радиодеталей;
— плавная регулировка зарядного тока от 1 до 10 ампер;
— желательно, чтобы это было зарядно-тренировочное устройство;
— несложная настройка;
— стабильность работы (по отзывам тех, кто уже делал эту схему).

Поискав в интернете, наткнулся на схему промышленного зарядного устройства с регулирующими тиристорами.

Все типично: трансформатор, мост (VD8, VD9, VD13, VD14), генератор импульсов с регулируемой скважностью (VT1, VT2), тиристоры как ключи (VD11, VD12), блок управления зарядом. Несколько упростив эту конструкцию, получим более простую схему:

На этой схеме нет узла контроля заряда, а все остальное практически одинаково: транс, мост, генератор, один тиристор, измерительные головки и предохранитель.Учтите, что в схеме присутствует тиристор КУ202, он немного слабоват, поэтому во избежание пробоя сильноточными импульсами его необходимо установить на радиатор. Трансформатор на 150 ватт, и вы можете использовать TC-180 от старого лампового телевизора.

Зарядное устройство регулируемое с током заряда 10А на тиристоре КУ202.

А еще прибор, не содержащий дефицитных деталей, с током заряда до 10 ампер.Это простой тиристорный регулятор мощности с фазоимпульсным управлением.

Блок управления тиристорами собран на двух транзисторах. Время, необходимое для зарядки конденсатора С1 до переключения транзистора, задается переменным резистором R7, который, по сути, устанавливает значение зарядного тока аккумулятора. Диод VD1 служит для защиты цепи управления тиристором от обратного напряжения. Тиристор, как и в предыдущих схемах, ставится либо на хороший радиатор, либо на небольшой с вентилятором охлаждения.Плата управления выглядит следующим образом:

Схема неплохая, но имеет ряд недостатков:
— колебания питающего напряжения приводят к колебаниям зарядного тока;
— без защиты от короткого замыкания кроме предохранителя;
— устройство дает помехи в сеть (лечится LC фильтром).

Устройство для зарядки и восстановления аккумулятора.

it impulse устройство может заряжать и восстанавливать аккумулятор практически любого типа.Время зарядки зависит от состояния аккумулятора и колеблется от 4 до 6 часов. Из-за импульсного зарядного тока пластины аккумулятора десульфатируются. См. Диаграмму ниже.

В данной схеме генератор собран на микросхеме, что обеспечивает его более стабильную работу. Вместо NE555 можно использовать российский аналог — таймер 1006VI1 . Если кому-то КРЕН142 не нравится по мощности таймера, то его можно заменить обычными параметрическими стабилизаторами.е. Стабилитрон и стабилитрон с желаемым напряжением стабилизации, а резистор R5 уменьшен до 200 Ом . Транзистор VT1 — на радиаторе в обязательном порядке сильно греется. В схеме использован трансформатор с вторичной обмоткой на 24 вольта. Диодный мост можно собрать из диода типа D242 . Для лучшего охлаждения радиатора транзистора VT1 можно использовать вентилятор от блока питания компьютера или блока системы охлаждения.

Восстановление и зарядка аккумулятора.

В результате неправильного использования автомобильных аккумуляторов их пластины могут сульфатироваться, и это выходит из строя.
Известен способ восстановления таких аккумуляторов при их зарядке «асимметричным» током. При этом соотношение зарядного и разрядного тока было выбрано 10: 1 (оптимальный режим). Этот режим позволяет не только восстанавливать сульфатированные аккумуляторы, но и проводить профилактическую обработку исправных.

Рис. 1.Электрическая схема зарядного устройства

На рис. 1 показано простое зарядное устройство, предназначенное для использования вышеуказанного метода. Схема обеспечивает импульсный зарядный ток до 10 А (используется для ускоренной зарядки). Для восстановления и тренировки АКБ лучше выставить импульсный зарядный ток 5 А. При этом ток разряда будет 0,5 А. Ток разряда определяется номиналом резистора R4.
Схема разработана таким образом, что аккумулятор заряжается импульсами тока в течение половины периода.напряжение сети, когда напряжение на выходе схемы превышает напряжение на аккумуляторе. Во время второго полупериода диоды VD1, VD2 закрываются и аккумулятор разряжается через сопротивление нагрузки R4.

Значение зарядного тока устанавливается регулятором R2 в амперметре. Учитывая, что при зарядке АКБ часть тока протекает через резистор R4 (10%), то показания амперметра PA1 должны соответствовать 1,8 А (для импульсного тока зарядки 5 А), так как амперметр показывает средний ток в течение определенного периода времени, а заряд производится за половину периода.

Схема защищает аккумулятор от неконтролируемого разряда в случае случайного пропадания сетевого напряжения. В этом случае реле К1 своими контактами разомкнет цепь подключения аккумулятора. Реле К1 применяется типа РПУ-0 с рабочим напряжением обмотки 24 В или более низким напряжением, но в этом случае ограничительный резистор включается последовательно с обмоткой.

Для устройства можно использовать трансформатор мощностью не менее 150 Вт с напряжением во вторичной обмотке 22… 25 В.
Измерительный прибор PA1 подходит со шкалой 0 … 5 A (0 … 3 A), например, M42100. Транзистор VT1 установлен на радиаторе площадью не менее 200 кв. см, для чего удобно использовать конструкцию зарядного устройства в металлическом корпусе.

В схеме использован транзистор с большим коэффициентом усиления (1000 … 18000), который можно заменить на КТ825 с изменением полярности диодов и стабилитрона, так как он имеет другую проводимость (см. Рис. 2). Последняя буква в обозначении транзистора может быть любой.

Рис. 2. Электрическая схема зарядного устройства

Для защиты цепи от случайного короткого замыкания на выходе установлен предохранитель FU2. Резисторы
используются такие R1 типа С2-23, R2 — ППБЭ-15, R3 — С5-16МБ, R4 — ПЭВ-15, номинал R2 может быть от 3,3 до 15 кОм. Стабилитрон VD3 подойдет любому, со стабилизацией напряжения от 7,5 до 12 В.
обратное напряжение.

Какой провод лучше использовать от зарядного устройства к аккумулятору.

Конечно, лучше взять гибкую медную многожильную, ну и сечение нужно выбирать из расчета какой максимальный ток будет проходить по этим проводам, для этого смотрим на этикетку:

Если есть Интересует схемотехника импульсных устройств зарядки и восстановления с использованием таймера 1006VI1 в задающем генераторе — читайте эту статью:

Устройство с электронным управлением зарядным током, выполненное на основе тиристорного импульсно-фазового регулятора мощности.
Не содержит дефицитных деталей, при заведомо рабочие детали не требует регулировки.
Зарядное устройство позволяет заряжать автомобильные аккумуляторные батареи током от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы.
Зарядный ток по форме близок к импульсному, что, как считается, помогает продлить срок службы батареи.
Устройство работает при температуре окружающей среды от — 35 ° С до + 35 ° С.
Устройство показано на рис. 2.60.
Зарядное устройство представляет собой тиристорный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего преобразователя T1 через диод moctVDI + VD4.
Блок управления тиристором выполнен на аналоге однопереходного транзистора VTI, VT2. Время, в течение которого конденсатор C2 заряжается до переключения однопереходного транзистора, может контролироваться переменным резистором R1. Когда двигатель расположен в крайнем правом положении, его зарядный ток станет максимальным, и наоборот.
Диод VD5 защищает схему управления тиристором VS1 от обратного напряжения, которое появляется при включении тиристора.

В будущем зарядное устройство может быть дополнено различными автоматическими компонентами (отключение по завершении зарядки, поддержание нормального напряжения аккумуляторов при длительном хранении, сигнализация правильной полярности подключения аккумулятора, защита от коротких замыканий на выходе и т. Д.) .
К недостаткам устройства можно отнести: колебания зарядного тока при нестабильном напряжении электросети.
Как и все подобные тиристорные импульсно-фазовые регуляторы, устройство мешает радиоприему. Для борьбы с ними networkLC — фильтр, аналогичный тому, что используется в импульсных сетевых источниках питания.

Конденсатор С2 — К73-11, емкостью от 0,47 до 1 мкФ, или К73-16, К73-17, К42У-2, МБГП.
Транзистор КТ361А будет заменен на КТ361Б — КТ361Е, КТ3107Л, КТ502В, КТ502G, КТ501Ж — КТ50ИК, и КТ315Л — на КТ315Б + КТ315Д, КТ312Б, КТ3102Л, КТ3503В + КТ3102Л, КТ3503В + КТ3102Л. Вместо КД105Б подойдут диоды КД105В, КД105Г или Д226 с любым буквенным индексом.
Переменный резистор R1 — СП-1, СПЗ-30а или СПО-1.
Амперметр РА1 — любой постоянного тока со шкалой 10 А. Его можно изготовить независимо от любого миллиамперметра, подбирая шунт по образцу амперметра.
Блок предохранителей F1 — плавкий, но удобно использовать сетевой автомат на 10 А или автомобильный биметаллический на такой же ток.
Диоды VD1 + VP4 могут быть любыми на постоянном токе 10 А и обратном напряжении не менее 50 В (серии D242, D243, D245, KD203, KD210, KD213).
Диоды выпрямителя и тиристора размещены на радиаторах полезной площадью около 100 см * каждый. Для улучшения теплового контакта устройств с радиаторами лучше использовать теплопроводные пасты.
Вместо тиристора КУ202В подходят КУ202Г — КУ202Э; На практике проверено, что устройство нормально работает с более мощными тиристорами Т-160, Т-250.
Следует отметить, что можно использовать непосредственно железную стенку корпуса в качестве радиатора тиристора.Тогда правда на корпусе будет минусовой вывод устройства, что в целом нежелательно из-за угрозы самопроизвольного замыкания вывода плюсового провода на корпус. Если тиристор укрепить через слюдяную прокладку, угрозы короткого замыкания не будет, но тепловыделение от него ухудшится.
В приборе может быть использован готовый сетевой понижающий трансформатор нужной мощности с напряжением вторичной обмотки от 18 до 22 В.
Если напряжение трансформатора на вторичной обмотке больше 18 В, то резистор R5 следует заменить другим сопротивлением большего сопротивления. (например, при 24 * 26 В сопротивление резистора нужно увеличить до 200 Ом).
В том случае, когда вторичная обмотка трансформатора имеет отвод от середины, или имеется две однородные обмотки и напряжение каждой находится в заданных пределах, то выпрямитель лучше выполнять по обычной двухпериодной схеме на два диода.
При напряжении вторичной обмотки 28 * 36 В можно вообще отказаться от выпрямителя — его роль будет одновременно выполнять тиристор VS1 (выпрямление — полупериод). Для этого варианта блока питания нужно между резистором R5 и плюсовым проводом подключить разделительный диод КД105Б или Д226 с любым буквенным индексом (катод к резистору R5).Выбор тиристора в такой схеме будет ограничен — подойдут только те, которые допускают работу под обратным напряжением (например, КУ202Е).
Для описываемого устройства подойдет унифицированный трансформатор ТН-61. 3 его вторичные обмотки должны быть соединены последовательно, и они способны пропускать ток до 8 А.
Все части устройства, кроме трансформатора Т1, диодов VD1 + VD4, выпрямителя переменного резистора R1, предохранителя FU1 и тиристора VS1, установлены. на печатной плате из фольгированного стеклопластика 1.Толщиной 5 мм.
Рисунок платы представлен в журнале «Радио №11» за 2001 год.

Более современная конструкция несколько проще в изготовлении и настройке и содержит доступный силовой трансформатор с одной вторичной обмоткой, а характеристики регулировки выше, чем у предыдущей схемы.

Предлагаемое устройство имеет стабильную плавную регулировку. Фактическое значение выходного тока находится в диапазоне 0,1 … 6А, что позволяет заряжать любой аккумулятор, а не только автомобильный. При зарядке маломощных аккумуляторов желательно последовательно подключать к цепи балластный резистор в несколько Ом или дроссель, т.к. пиковое значение зарядного тока может быть достаточно большим из-за особенностей тиристорных контроллеров.Для снижения пикового зарядного тока в таких схемах используются силовые трансформаторы с ограниченной мощностью, не превышающей 80 — 100 Вт, и с плавной нагрузочной характеристикой, что исключает необходимость в дополнительном балластном сопротивлении или дросселе. Особенностью предложенной схемы является необычное использование широко используемой микросхемы TL494 (KIA494, K1114UE4). Задающий генератор микросхемы работает на низкой частоте и синхронизируется с полуволнами сетевого напряжения с помощью узла на оптопаре U1 и транзисторе VT1, что позволило использовать микросхему TL494 для фазового регулирования выходного тока.Микросхема содержит два компаратора, один из которых используется для регулирования выходного тока, а второй — для ограничения выходного напряжения, что позволяет отключать зарядный ток при достижении полной зарядки аккумулятора (для автомобильных аккумуляторов Umax = 14,8 V). На НУ DA2 собран узел усилителя напряжения шунта для регулирования зарядного тока. При использовании шунта R14 с другим сопротивлением необходимо выбрать резистор R15. Сопротивление должно быть таким, чтобы при максимальном выходном токе не наблюдалось насыщения выходного каскада ОУ.Чем больше сопротивление R15, тем меньше минимальный выходной ток, но максимальный ток уменьшается из-за насыщения ОС. Резистор R10 ограничивает верхний предел выходного тока. Основная часть схемы собрана на печатной плате размером 85 х 30 мм (см. Рисунок).

Конденсатор C7 припаян непосредственно к печатным проводникам. Чертеж печатной платы в натуральную величину.

В качестве измерителя использовался микроамперметр с самодельной шкалой, калибровка показаний осуществляется резисторами R16 и R19.Вы можете использовать цифровой измеритель тока и напряжения, как показано в зарядном устройстве с цифровым дисплеем. Следует иметь в виду, что измерение выходного тока такого устройства производится с большой погрешностью из-за его импульсного характера, но в большинстве случаев она незначительна. В схеме можно использовать любые доступные транзисторные оптопары, например AOT127, AOT128. Операционный усилитель DA2 можно заменить практически любым доступным операционным усилителем, а конденсатор C6 можно исключить, если операционный усилитель имеет внутреннюю частотную коррекцию.Транзистор VT1 можно заменить на КТ315 или любой маломощный. В качестве VT2 можно использовать транзисторы КТ814 В, Г; КТ817В, Г и другие. В качестве тиристора VS1 можно использовать любой имеющийся в наличии с подходящими техническими характеристиками, например отечественный КУ202, импортный 2Н6504 … 09, С122 (А1) и другие. Диодный мост VD7 можно собрать из любых доступных силовых диодов с подходящими характеристиками.

На втором рисунке показана схема внешних подключений печатной платы. Наладка устройства сводится к подбору сопротивления R15 под конкретный шунт, который можно подавать на любые проволочные резисторы с сопротивлением 0.02 … 0,2 Ом, мощности которого хватит на длительный ток до 6 А. После настройки схемы выбрать R16, R19 конкретный измеритель и шкалу.

Устройство с электронным управлением зарядным током, выполненное на основе тиристорного импульсно-фазового регулятора мощности. Не содержит дефицитных деталей, при заведомо исправных элементах регулировки не требует.

Зарядное устройство позволяет заряжать автомобильные аккумуляторы током от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора и переносной лампы.Зарядный ток по форме близок к импульсному, что, как считается, помогает продлить срок службы батареи. Устройство работоспособно при температуре окружающей среды от — 35 ° С до + 35 ° С.

Схема устройства представлена ​​на рис. 2.60.

Зарядное устройство представляет собой тиристорный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего преобразователя T1 через диод moctVDI + VD4.

Блок управления тиристором выполнен на аналоге однопереходного транзистора VT1, VT2.Время, в течение которого конденсатор C2 заряжается до переключения однопереходного транзистора, можно регулировать с помощью переменного резистора R1. В крайнем правом углу схемы расположения его двигателя зарядный ток будет максимальным, и наоборот.

Диод VD5 защищает цепь управления тиристором VS1 от обратного напряжения, возникающего при включении тиристора.

В будущем зарядное устройство может быть дополнено различными автоматическими компонентами (отключение после зарядки, поддержание нормального напряжения аккумулятора при длительном хранении, сигнализация правильной полярности подключения аккумулятора, защита от коротких замыканий на выходе и т. Д.).

К недостаткам устройства можно отнести колебания зарядного тока при нестабильном напряжении электросети.

Как и все подобные тиристорные импульсно-фазовые регуляторы, устройство мешает радиоприему. Для борьбы с ними следует предусмотреть силовой LC-фильтр, аналогичный тому, что используется в импульсных блоках питания.

Конденсатор С2 — К73-11, емкостью от 0,47 до 1 мкФ, или. К73-16, К73-17, К42У-2, МБГП.

Транзистор КТ361А заменен на КТ361Б, КТ361Е, КТ310L, КТ502В, КТ502Г, КТ315Б, КТ315Б D226 с любым буквенным индексом.

Резистор переменный R1 — СП-1, СДР-30а или СПО-1.

Амперметр PA1 — любой постоянного тока со шкалой 10 А. Его можно изготовить независимо от любого миллиамперметра, подбирая шунт по образцу амперметра.

Предохранитель F1 плавкий, но также удобно использовать автоматический выключатель на 10 А или биметаллический автомобиль на тот же ток.

Диоды VD1 + VP4 могут быть любыми на постоянный ток 10 А и обратное напряжение не менее 50 В (серии D242, D243, D245, KD203, KD210, KD213).

Выпрямительные и тиристорные диоды устанавливаются на радиаторах полезной площадью около 100 см2 каждый. Для улучшения теплового контакта устройств с радиаторами желательно использовать теплопроводные пасты.

Вместо тиристора. КУ202В подходят КУ202Г — КУ202Е; Проверено на практике, устройство отлично работает с более мощными тиристорами Т-160, Т-250.

Следует отметить, что допускается использование металлической стенки корпуса непосредственно в качестве радиатора тиристора.Тогда, правда, на корпусе будет минусовой вывод устройства, что вообще нежелательно из-за опасности случайного замыкания вывода плюсового провода на корпус. Если установить тиристор через слюдяную прокладку, опасности закрытия не будет, но теплоотдача от него ухудшится.

В устройстве можно использовать готовый сетевой понижающий трансформатор необходимой мощности с вторичным напряжением от 18 до 22 В.

Если напряжение трансформатора на вторичной обмотке больше 18 В, резистор R5 должен быть заменяется другим, более высоким сопротивлением (например, когда 24… 26 В, сопротивление резистора следует увеличить до 200 Ом).

В случае, когда вторичная обмотка трансформатора имеет отвод от середины, либо имеется две одинаковые обмотки и каждое напряжение находится в заданных пределах, то выпрямитель лучше выполнять по стандартной двухпериодной схеме на два диода.

При напряжении вторичной обмотки 28 … 36 В можно вообще отказаться от выпрямителя — его роль будет одновременно выполнять тиристор VS1 (выпрямление полуволновое).Для такого варианта блока питания необходимо между резистором R5 и плюсовым проводом включить разделительный диод КД105Б или Д226 с любым буквенным индексом (катод к резистору R5). Выбор тиристора в такой схеме будет ограничен — подойдут только те, которые допускают работу под обратным напряжением (например, КУ202Е).

Необходимость подзарядки аккумуляторной батареи двигателя появляется у наших соотечественников регулярно. Кто-то делает это из-за разряда батареи, кто-то — в рамках обслуживания.В любом случае наличие зарядного устройства (памяти) значительно облегчает эту задачу. Подробнее о том, что представляет собой тиристорное зарядное устройство для автомобильного аккумулятора и как сделать такое устройство по схеме — читайте ниже.

Описание тиристорной памяти

Зарядное устройство с тиристором — это устройство с электронным управлением зарядным током. Такие устройства выполнены на базе тиристорного регулятора мощности, который является импульсно-фазовым. В запоминающем устройстве такого типа нет дефицитных компонентов, и если все его детали целы, то его даже не нужно будет регулировать после изготовления.

С помощью этого зарядного устройства можно заряжать автомобильный аккумулятор током от нуля до десяти ампер. Кроме того, его можно использовать как регулируемый источник питания для различных устройств, например, паяльника, переносной лампы и т. Д. По своей форме зарядный ток очень похож на импульсный, а последний, в свою очередь, позволяет чтобы продлить срок службы аккумулятора. Использование тиристорной памяти допускается в диапазоне температур от -35 до +35 градусов.

Схема

Если вы решили построить тиристорную память своими руками, то можно использовать множество различных схем.Рассмотрим описание на примере схемы 1. В этом случае питание тиристорной памяти осуществляется от обмотки 2 трансформаторного узла через диодный мост VDI + VD4. Управляющий элемент выполнен в виде аналога однопереходного транзистора. В этом случае с помощью элемента переменного резистора можно отрегулировать время, в течение которого конденсаторная составляющая С2 будет заряжаться. Если положение этой части крайнее правое, то индикатор зарядного тока будет самым высоким, и наоборот.Благодаря диоду VD5 цепь управления тиристором VS1 защищена.

Достоинства и недостатки

Главное достоинство такого устройства — качественная зарядка током, что позволит не разрушить, а увеличить срок службы аккумулятора в целом.

При необходимости память может быть дополнена всевозможными автоматическими компонентами, рассчитанными на такие варианты:

• устройство сможет автоматически отключиться по окончании зарядки;
• поддержание оптимального напряжения АКБ в случае длительного хранения без эксплуатации;
• еще одна функция, которую можно рассматривать как преимущество, заключается в том, что тиристорная память может сообщать автовладельцу, правильно ли он подключил полярность аккумулятора, а это очень важно при зарядке;
• также в случае добавления дополнительных компонентов может быть реализовано еще одно преимущество — защита узла от замыканий выходов (автор видео — канал Blaze Electronics).

Что касается непосредственно недостатков, то к ним можно отнести колебания зарядного тока, если напряжение в бытовой сети нестабильно. Кроме того, как и другие тиристорные регуляторы, такое запоминающее устройство может мешать передаче сигнала. Чтобы этого не произошло, при изготовлении памяти необходимо дополнительно установить LC-фильтр. Такие фильтрующие элементы, например, используются в сетевых блоках питания.

Как сделать на память самому?

Если говорить о производстве памяти своими руками, то рассмотрим этот процесс на примере схемы 2.В этом случае управление тиристором осуществляется посредством фазового сдвига. Мы не будем описывать весь процесс, так как он индивидуален в каждом случае, в зависимости от добавления в конструкцию дополнительных компонентов. Ниже мы рассмотрим основные нюансы, которые следует учитывать.

В нашем случае устройство собрано на обычном оргалите, в том числе конденсатор:

1. На радиаторе следует устанавливать диодные элементы, обозначенные на схеме как VD1 и VD 2, а также тиристоры VS1 и VS2, установка последних допускается на общем радиаторе.
Элементы сопротивления
2. R2, как и R5, следует использовать не менее 2 Вт.
3. Что касается трансформатора, то его можно купить в магазине или взять с паяльной станции (качественные трансформаторы можно найти в старом советском паяльнике). Можно перемотать вторичный провод на новый участок примерно 1,8 мм на 14 вольт. В принципе можно использовать и более тонкие провода, так как такой мощности будет достаточно.
4. Когда все элементы в ваших руках, всю конструкцию можно установить в одном корпусе.Например, для этого можно взять старый осциллограф. В этом случае мы не будем давать никаких рекомендаций, так как корпус — личное дело каждого.
5. После того, как зарядное устройство будет готово, нужно проверить его работоспособность. Если вы сомневаетесь в качестве сборки, мы бы порекомендовали провести диагностику устройства на более старом аккумуляторе, который в случае чего не жалко было бы выбросить. Но если вы все сделали правильно, в соответствии со схемой, то проблем в плане эксплуатации возникнуть не должно.Учтите, что производимую память не нужно настраивать, она изначально должна работать правильно.

Видео «Простая тиристорная память своими руками»

Как сделать простую тиристорную память своими руками — посмотрите видео ниже (автор видео — канал Blaze Electronics).

Автомобильная зарядка на тиристорах своими руками. Зарядное устройство тиристорное простое

Здравствуйте, ув. читатель блога «Моя лаборатория радиолюбителей».

В сегодняшней статье мы поговорим о давно зарекомендовавшей себя «но связанной», но очень полезной схеме тиристорного фазоимпульсного регулятора мощности, которую мы будем использовать в качестве зарядного устройства для свинцово-кислотных аккумуляторов.

Начнем с того, что зарядное устройство на КУ202 имеет ряд преимуществ:
— Способность выдерживать ток заряда до 10 ампер
— Ток заряда импульсный, что, по мнению многих радиолюбителей, способствует продлению срока службы аккумулятора
— Схема собрана из наличных недорогих деталей, что делает ее очень доступной в ценовой категории
— И последний плюс — простота повторения, что даст возможность повторить ее как новичку в радиотехнике, так и просто владельцу авто, совершенно не имеющему знаний в области радиотехники, которому нужна качественная и простая зарядка.

В свое время я собрал эту схему на своем колене за 40 минут вместе с травкой платы и подготовкой компонентов схемы. Ну хватит рассказов, давайте рассмотрим схему.

Схема тиристорного зарядного устройства на КУ202

Перечень компонентов, используемых в схеме
C1 = 0,47-1 мкФ 63V

R1 = 6,8k — 0,25W
R2 = 300 — 0,25W
R3 = 3,3k — 0,25W
R4 = 110 — 0,25W
R5 = 15k — 0.25W
R6 = 50 — 0,25W
R7 = 150 — 2W
FU1 = 10A
VD1 = ток 10А, мостик желательно брать с запасом. Ну на 15-25А и обратное напряжение не ниже 50В
VD2 = любой импульсный диод, для обратного напряжения не менее 50В
VS1 = КУ202, Т-160, Т-250
VT1 = КТ361А, КТ3107 , КТ502
ВТ2 = КТ315А, КТ3102, КТ503

Как упоминалось ранее, схема представляет собой тиристорный фазоимпульсный регулятор мощности с электронным регулятором зарядного тока.
Тиристорный электрод управляется схемой на транзисторах VT1 и VT2. Управляющий ток проходит через VD2, что необходимо для защиты схемы от обратных скачков тока тиристора.

Резистор R5 определяет ток зарядки аккумулятора, который должен составлять 1/10 емкости аккумулятора. Например, аккумулятор на 55 А следует заряжать током 5,5 А. Поэтому желательно на выходе перед выводами зарядного устройства поставить амперметр для контроля зарядного тока.

Что касается блока питания, то для этой схемы мы выбираем трансформатор с переменным напряжением 18-22В, желательно по мощности без запаса, потому что в управлении мы используем тиристор. Если напряжение больше, увеличьте R7 до 200 Ом.

Также не забываем, что диодный мост и управляющий тиристор необходимо размещать на радиаторах через теплопроводную пасту. Также, если вы используете простые диоды, такие как Д242-Д245, КД203, помните, что они должны быть изолированы от корпуса радиатора.

Ставим предохранитель на токи, которые вам нужны для выхода, если вы не планируете заряжать аккумулятор током выше 6А, то вам будет достаточно предохранителя на 6,3А.
Также для защиты аккумулятора и зарядного устройства рекомендую поставить свой или, который, помимо защиты от обратной полярности, защитит зарядное устройство от подключения разряженных аккумуляторов с напряжением менее 10,5 В.
Ну в принципе мы рассмотрели схему зарядного устройства на КУ202.

Печатная плата тиристорного зарядного устройства на КУ202

Собрал Сергей

Удачи с повторением и жду ваших вопросов в комментариях

Для безопасной, качественной и надежной зарядки любого типа АКБ рекомендую
С УФ.Админ-чек

Вам понравилась эта статья?
Сделаем мастерскую в подарок. Бросьте пару монет на цифровой осциллограф UNI-T UTD2025CL (2 канала x 25 МГц). Осциллограф — это устройство, предназначенное для исследования амплитудных и временных параметров электрического сигнала. Стоит дорого 15 490 рублей. Я не могу себе позволить такой подарок. Аппарат очень нужен. С его помощью количество новых интересных схем увеличится в разы. Спасибо всем, кто поможет.

Любое копирование материала строго запрещено мной и авторскими правами.. Чтобы не потерять эту статью, закидывайте себе ссылку через кнопки справа
А так же все вопросы задаваем через форму ниже. Ребята не стесняйтесь

В дальнейшем зарядное устройство может быть дополнено различными автоматами (отключение при завершении зарядки, поддержание нормального напряжения АКБ при длительном хранении, сигнализация о правильном подключении АКБ, защита от выходных коротких замыканий и т. Д.).
К недостаткам устройства можно отнести — колебания зарядного тока при нестабильном напряжении электросети.
Как и все аналогичные тиристорные фазоимпульсные регуляторы, устройство создает помехи радиоприему. Для борьбы с ними используется networkLC — фильтр, аналогичный тому, что используется в импульсных источниках питания.

Конденсатор С2 — К73-11, емкостью от 0,47 до 1 мкФ, или К73-16, К73-17, К42У-2, МБГП.
Транзистор КТ361А заменяем на КТ361Б — КТ361Е, КТ3107L, КТ502В, КТ502Г, КТ501Ж — КТ50ИК, и КТ315Л — на КТ315Б + КТ315D КТ312Б, КТ3102L, КТ503G + P30507.Вместо КД105Б подойдут диоды КД105В, КД105Г или Д226 с любым буквенным индексом.
Переменный резистор R1 — СП-1, СПЗ-30а или СПО-1.
Амперметр PA1 — любой постоянного тока со шкалой 10 А. Его можно изготовить независимо от любого миллиамперметра, сняв шунт на стандартном амперметре.
FuseF1 — плавкий, но на такой же ток удобно использовать сетевой выключатель на 10 А или биметаллический автомобильный автомат.

Диоды VD1 + VP4 могут быть любыми на постоянный ток 10 А и обратное напряжение не менее 50 В (серии D242, D243, D245, KD203, KD210, KD213).
Выпрямительные диоды и тиристор размещены на радиаторах полезной площадью около 100 см * каждый. Для улучшения теплового контакта устройств с радиаторами лучше использовать теплопроводящие пасты.
Вместо тиристора КУ202В подходят КУ202Г — КУ202Э; На практике проверено, что устройство нормально работает с более мощными тиристорами Т-160, Т-250.
Следует отметить, что железную стенку корпуса можно использовать непосредственно как теплоотвод тиристора.Тогда, однако, на корпусе будет отрицательный вывод устройства, что вообще нежелательно из-за угрозы случайного замыкания вывода плюсового провода на корпус. Если тиристор укрепить через слюдяную подушку, угрозы короткого замыкания не будет, но теплоотдача от него ухудшится.
В приборе можно использовать готовый сетевой понижающий трансформатор необходимой мощности с вторичным напряжением от 18 до 22 В.
Если у трансформатора вторичное напряжение более 18 В, резистор R5 следует заменить на другой, с наибольшим сопротивлением (например, при 24 * 26 В сопротивление резистора следует увеличить до 200 Ом).
В случае, когда вторичная обмотка трансформатора имеет отвод от середины, либо имеется две однородные обмотки и напряжение каждой находится в заданных пределах, то выпрямитель лучше всего выполнять по обычной полуволновой схеме на 2 диода.
При напряжении вторичной обмотки 28 * 36 В можно полностью отказаться от выпрямителя — его роль одновременно будет выполнять тиристор VS1 (выпрямление наполовину полное). Для этого варианта блок питания необходимо между резистором R5 и плюсовым проводом подключить развязывающий диод KD105B или D226 с любым буквенным индексом (катод к резистору R5).Выбор тиристора в такой схеме станет ограниченным — подойдут только те, которые допускают работу под обратным напряжением (например, КУ202Е).
Для описываемого устройства подойдет унифицированный трансформатор ТН-61. 3 его вторичные обмотки должны быть соединены последовательно, при этом они способны давать ток до 8 А.
Все части устройства, кроме трансформатора Т1, диодов VD1 + выпрямителя VD4, переменного резистора R1, предохранителя FU1 и тиристора. VS1, установленный на печатной плате из фольгированного стеклотекстолита 1.Толщиной 5 мм.
Чертеж платы представлен в журнале радио №11 за 2001 год.

Потребность в подзарядке машинного аккумулятора возникает у наших соотечественников регулярно. Кто-то делает это из-за разряда батареи, кто-то в рамках обслуживания. В любом случае наличие зарядного устройства (зарядного устройства) значительно облегчает эту задачу. Подробнее о том, что такое тиристорное зарядное устройство для автомобильного аккумулятора и как сделать такое устройство по схеме — читайте ниже.

Описание тиристорной памяти

Зарядное устройство с тиристором — устройство с электронным управлением зарядным током.Такие устройства выполнены на базе тиристорного регулятора мощности, который является фазоимпульсным. Дефицитных комплектующих в устройстве этого типа памяти нет, и если все его детали целы, то после изготовления его даже не придется регулировать.

С помощью такой памяти можно заряжать аккумулятор автомобиля током от нуля до десяти ампер. Кроме того, его можно использовать как регулируемый источник питания для определенных устройств, например, паяльника, переносной лампы и т. Д.По своей форме зарядный ток очень похож на импульсный, а последний, в свою очередь, позволяет продлить срок службы аккумулятора. Использование тиристорной памяти допускается в диапазоне температур от -35 до +35 градусов.

Схема

Если вы решили построить собственную тиристорную память, то можно применить множество различных схем. Рассмотрим описание на примере схемы 1. В этом случае питание тиристорного зарядного устройства осуществляется от обмотки 2 трансформаторной сборки через диодный мост VDI + VD4.Управляющий элемент выполнен в виде аналога однопереходного транзистора. В этом случае с помощью элемента переменного резистора можно регулировать время, в течение которого будет осуществляться заряд конденсаторной составляющей С2. Если положение этой детали крайнее правое, то индикатор зарядного тока будет самым большим, и наоборот. Благодаря диоду VD5 цепь управления тиристором VS1 защищена.

Плюсы и минусы

Главное достоинство такого устройства — качественная зарядка током, которая не разрушит, а увеличит срок службы аккумулятора в целом.

При необходимости память может быть дополнена всевозможными элементами автоматики, рассчитанными на такие варианты:

• устройство может отключаться в автоматическом режиме по окончании зарядки;
• поддержание оптимального напряжения АКБ при длительном хранении без эксплуатации;
• еще одна функция, которую можно рассматривать как преимущество, заключается в том, что тиристорное зарядное устройство может информировать автовладельца о том, правильно ли он подключил полярность аккумулятора, а это очень важно при зарядке;
• также в случае добавления дополнительных компонентов может быть реализовано еще одно преимущество — защита узла от выходных коротких замыканий (автор видео — канал Blaze Electronics).

Что касается непосредственно недостатков, то к ним можно отнести колебания зарядного тока, если напряжение в бытовой сети нестабильно. Кроме того, как и другие тиристорные контроллеры, такое запоминающее устройство может создавать определенные помехи при передаче сигналов. Чтобы этого не произошло, при изготовлении памяти необходимо дополнительно устанавливать LC-фильтр. Такие фильтрующие элементы, например, используются в сетевых источниках питания.

Как сделать на память самому?

Если говорить об изготовлении памяти своими руками, то рассмотрим этот процесс на примере схемы 2.В этом случае тиристорное управление осуществляется фазовым сдвигом. Мы не будем описывать весь процесс, так как он индивидуален в каждом случае, в зависимости от добавления дополнительных компонентов в дизайн. Ниже мы рассмотрим основные нюансы, которые следует учитывать.

В нашем случае устройство собрано на обычном оргалите, в том числе конденсатор:

1. На радиаторе следует устанавливать диодные элементы, обозначенные на схеме как VD1 и VD 2, а также тиристоры VS1 и VS2, установка последних допускается на общем радиаторе.
Элементы сопротивления
2. R2, а также R5 следует использовать не менее 2 Вт каждый.
3. Что касается трансформатора, то его можно купить в магазине или взять с паяльной станции (качественные трансформаторы можно найти в старых советских паяльниках). Можно перемотать вторичный провод на новый участок примерно 1,8 мм на 14 вольт. В принципе, можно использовать и более тонкие провода, так как такой мощности будет достаточно.
4. Когда все элементы находятся в ваших руках, всю конструкцию можно установить в одном корпусе.Например, для этого можно взять старый осциллограф. В этом случае мы не будем давать никаких рекомендаций, так как корпус — личное дело каждого.
5. После того, как зарядное устройство будет готово, необходимо проверить его работоспособность. Если вы сомневаетесь в качестве сборки, то мы бы порекомендовали провести диагностику устройства на более старом аккумуляторе, в случае чего было бы не жалко его выбросить. Но если вы все сделали правильно, в соответствии со схемой, то проблем в плане эксплуатации возникнуть не должно.Отметим также, что производимую память не нужно настраивать, она изначально должна работать правильно.

Видео «Простая тиристорная память своими руками»

Как сделать простую тиристорную память своими руками — посмотрите видео ниже (автор видео — канал Blaze Electronics).

Устройство с электронным управлением зарядным током создано на основе тиристорного фазоимпульсного регулятора мощности. Он не содержит дефицитных деталей, с заведомо хорошими элементами не требует регулировки.

Зарядное устройство позволяет заряжать автомобильные аккумуляторы током от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы. Зарядный ток по форме близок к импульсному, что, как считается, продлевает срок службы батареи. Устройство работоспособно при температуре окружающей среды от — 35 ° С до + 35 ° С.

Схема устройства представлена ​​на рис. 2.60.

Зарядное устройство представляет собой тиристорный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего трансформатора Т1 через диод moctVDI + VD4.

Блок управления тиристором выполнен на аналоге однопереходного транзистора VT1, VT2. Время, в течение которого конденсатор С2 заряжается перед переключением однопереходного транзистора, может регулироваться переменным резистором R1. При крайнем правом положении его двигателя по схеме зарядный ток будет максимальным, и наоборот.

Диод VD5 защищает цепь управления тиристором VS1 от обратного напряжения, возникающего при включении тиристора.

В будущем зарядное устройство может быть дополнено различными автоматами (отключение по окончании зарядки, поддержание нормального напряжения АКБ при длительном хранении, сигнализация правильной полярности подключения АКБ, защита от коротких замыканий на выходе и т. Д.) .

К недостаткам устройства можно отнести колебания зарядного тока при нестабильном напряжении электросети.

Как и все аналогичные тиристорные фазоимпульсные регуляторы, устройство мешает радиоприему.Для борьбы с ними следует предусмотреть линейный LC-фильтр, аналогичный тому, который используется в импульсных сетевых источниках питания.

Конденсатор С2 — К73-11, емкостью от 0,47 до 1 мкФ, или. К73-16, К73-17, К42У-2, МБГП.

Транзистор КТ361А заменяем на КТ361Б — КТ361ё, КТ3107L, КТ502В, КТ502Г, КТ501Ж — КТ50ИК, а КТ315L — на КТ315Б + КТ315Д КТ312Б, КТ3102L, К10D5105D D226 с любым буквенным индексом.

Переменный резистор R1 — СП-1, СПЗ-30а или СПО-1.

Амперметр РА1 — любой постоянного тока с шкалой 10 А.Его можно сделать самостоятельно от любого миллиамперметра, сняв шунт по модельному амперметру.

Предохранитель F1 является предохранителем, но удобно использовать автоматический выключатель на 10 А или биметаллический автомобиль с таким же током.

Диоды VD1 + VP4 могут быть любыми на постоянный ток 10 А и обратное напряжение не менее 50 В (серии D242, D243, D245, KD203, KD210, KD213).

Выпрямительные диоды и тиристор устанавливаются на радиаторах, полезной площадью каждый около 100 см2.Для улучшения теплового контакта устройств с радиаторами желательно использовать теплопроводные пасты.

Вместо тиристора. КУ202В подходят КУ202Г — КУ202Е; На практике проверено, что устройство нормально работает с более мощными тиристорами Т-160, Т-250.

Следует отметить, что допустимо использовать непосредственно металлическую стенку корпуса в качестве радиатора тиристора. Тогда, однако, на корпусе будет отрицательный вывод устройства, что вообще нежелательно из-за опасности случайного замыкания выводного плюсового провода на корпус.Если установить тиристор через слюдяную подушку, опасности короткого замыкания не будет, но теплоотдача от него ухудшится.

В устройстве можно использовать готовый сетевой понижающий трансформатор необходимой мощности с напряжением вторичной обмотки от 18 до 22 В.

Если трансформатор имеет напряжение на вторичной обмотке более 18 В, резистор R5 следует заменить на другой, более высокого сопротивления (например, при 24 … 26 В сопротивление резистора следует увеличить до 200 Ом).

В случае, когда вторичная обмотка трансформатора имеет отвод от середины, либо имеется две идентичные обмотки и напряжение каждой находится в заданных пределах, то выпрямитель лучше всего выполнять по стандартной полуволновой схеме. с двумя диодами.

При напряжении вторичной обмотки 28 … 36 В можно полностью отказаться от выпрямителя — его роль будет одновременно выполнять тиристор VS1 (выпрямление — полуволна). Для этого варианта блока питания необходимо между резистором R5 и плюсовым проводом включить развязывающий диод KD105B или D226 с любым буквенным индексом (от катода к резистору R5).Выбор тиристора в такой схеме будет ограничен — подойдут только те, которые допускают работу под обратным напряжением (например, КУ202Е).

Более современная конструкция несколько проще в изготовлении и настройке и содержит доступный силовой трансформатор с одной вторичной обмоткой, а характеристики регулировки выше, чем у предыдущей схемы.

Предлагаемое устройство имеет стабильную плавную регулировку действующего значения выходного тока в диапазоне 0.1 … 6А, что позволяет заряжать любые аккумуляторы, а не только автомобильные. При зарядке маломощных аккумуляторов желательно последовательно включать балластный резистор сопротивлением несколько Ом или дроссель последовательно. пиковое значение зарядного тока может быть довольно большим из-за особенностей тиристорных регуляторов. Для снижения пикового значения зарядного тока в таких схемах обычно используются силовые трансформаторы с ограниченной мощностью, не превышающей 80 — 100 Вт, и с плавной нагрузочной характеристикой, что исключает необходимость в дополнительном балластном сопротивлении или дросселе.Особенностью предложенной схемы является необычное использование широко распространенной микросхемы TL494 (KIA494, K1114UE4). Задающий генератор микросхемы работает на низкой частоте и синхронизируется с полуволнами сетевого напряжения с помощью узла на оптопаре U1 и транзисторе VT1, что позволило использовать микросхему TL494 для фазового регулирования выходного тока. Микросхема содержит два компаратора, один из которых используется для управления выходным током, а второй используется для ограничения выходного напряжения, что позволяет отключать ток зарядки при достижении аккумулятором полного напряжения заряда (для автомобильных аккумуляторов Umax \ u003d 14.8 В). На ОУ DA2 собрана сборка шунтирующего усилителя напряжения для возможности регулирования зарядного тока. Если вы используете шунт R14 с другим сопротивлением, вам нужно будет выбрать резистор R15. Сопротивление должно быть таким, чтобы при максимальном выходном токе не наблюдалось насыщения выходного каскада ОУ. Чем больше сопротивление R15, тем ниже минимальный выходной ток, но максимальный ток уменьшается из-за насыщения операционного усилителя. Резистор R10 ограничивает верхний предел выходного тока.Основная часть схемы собрана на печатной плате размером 85 х 30 мм (см. Рисунок).

Конденсатор C7 припаян непосредственно к печатным проводникам. Чертеж печатной платы в натуральную величину.

В качестве измерительного прибора использовался микроамперметр с самодельной шкалой, калибровка показаний которого осуществляется резисторами R16 и R19. Вы можете использовать цифровой измеритель тока и напряжения, как показано на схеме зарядного устройства с цифровым дисплеем.Следует иметь в виду, что измерение выходного тока таким устройством производится с большой погрешностью из-за его импульсного характера, но в большинстве случаев это несущественно. В схеме можно использовать любые доступные транзисторные оптопары, например АОТ127, АОТ128. Операционный усилитель DA2 можно заменить практически любым доступным операционным усилителем, а конденсатор C6 можно исключить, если операционный усилитель имеет внутреннюю частотную коррекцию. Транзистор VT1 можно заменить на КТ315 или любой маломощный.В качестве VT2 можно использовать транзисторы КТ814 В, Г; КТ817В, Г и другие. В качестве тиристора ВС1 могут быть использованы любые доступные с подходящими техническими характеристиками, например отечественные КУ202, импортные 2Н6504 … 09, С122 (А1) и другие. Диодный мост VD7 можно собрать из любых доступных силовых диодов с подходящими характеристиками.

На втором рисунке показана внешняя принципиальная схема печатной платы. Наладка устройства сводится к подбору сопротивления R15 под конкретный шунт, в качестве которого можно использовать любые проволочные резисторы с сопротивлением 0.02 … 0,2 Ом, мощности которого достаточно для длительного протекания тока до 6 А. После настройки схемы подбираются R16, R19 под конкретный измерительный прибор и шкалу.

. Выключатели с диммером

Для регулировки яркости ламп накаливания используются специальные регуляторы. Эти устройства еще называют диммерами. Они существуют в разных модификациях, и при необходимости всегда можно найти нужную модель в магазине. В основном они заменяют выключатель в лампе накаливания.Самая простая модификация включает один поворотный регулятор с ручкой. При регулировке яркости дополнительно меняется показатель расхода электроэнергии.

Если вспомнить былые времена, то регуляторы яркости не использовались. Вместо них были установлены специальные реостаты. С их помощью также можно было регулировать люминесцентные лампы. В целом они хорошо справлялись со своими обязанностями, но у них был один недостаток. Это связано с потреблением электроэнергии. Как упоминалось ранее, современные регуляторы тратят меньше электроэнергии, если они не используются на полную мощность.В случае реостатов это правило не действует. На минимальной мощности электричество расходуется так же, как и на максимальной. Излишки в этом случае превращаются в тепло.

Схема обычного регулятора

Простой регулятор яркости предполагает использование потенциометра линейного типа, а также пары транзисторов малой мощности. Для подавления высоких частот в системе используются конденсаторы. Сердечники в устройствах этого типа нуждаются только в ферритовом типе. Непосредственно перед выводами установлен тиристорный диод.

Как установить поворотный регулятор в лампу?

Чтобы настольная лампа с регулятором яркости работала нормально, следует проверить напряжение на полупроводнике. Это можно сделать с помощью обычного тестера. Далее осмотрите плату лампы накаливания. Если он установлен по однокамерному типу, то все достаточно просто. Выходные полупроводники важно прикрепить к розеткам, на которых имеется отрицательная полярность. В этом случае максимальное сопротивление должно составлять 3 Ом.Чтобы проверить прибор, необходимо повернуть контроллер и следить за яркостью лампы накаливания.

Установка кнопки регулятора в лампу

Чтобы диммер работал нормально, важно внимательно прочитать плату управления устройства. Далее нужно соединить все пины. Если схема многоканальная, то напряжение на ней проверяется тестером. Прямое соединение контактов осуществляется пайкой. Важно во время работы не трогать резисторы.Кроме того, необходимо позаботиться о изоляции проводки. Перед включением регулятора проверьте надежность всех подключений. После подачи питания необходимо попробовать изменить яркость нажатием кнопки.

Высоковольтные регуляторы яркости

Высоковольтный диммер, как это правило можно найти в кинотеатрах. Там используются лампы накаливания достаточно мощные, а устройства должны выдерживать большие нагрузки. Симисторы для этого высоковольтные (марки КУ202).Транзисторы используются биполярные, но устанавливаются и их обычные модификации.

Диодные мосты припаиваются к тиристорам и необходимы для быстрой передачи сигнала. Стабилитроны часто можно встретить с маркировкой D814. Стоят они в магазине довольно дорого, и это следует учитывать. Переменные резисторы в системе предельного напряжения выдерживают до 60 Ом. На этот раз обычные аналоги запаяны только на 5 Ом.

Модели с прецизионными резисторами

Регулировка яркости с резисторами данного типа предназначена для ламп накаливания средней мощности.Стабилитроны в этом случае применяются на 12 В. Переменные резисторы в стабилизаторах встречаются довольно редко. Могут использоваться низкочастотные модификации. Увеличьте коэффициент проводимости в этом случае за счет увеличения количества конденсаторов. За симистором они должны быть попарно. В этом случае потери тепла будут минимальными. Иногда отрицательное сопротивление в сети становится серьезной проблемой. В конечном итоге перегрузка вызывает пробой стабилитрона. Достаточно удачны электролитические конденсаторы с низкочастотным шумом.Главное в этом случае — не давать на лампу резкого высокого напряжения.

Схема регулятора с резисторами высокого мегарезистора

Регулировка яркости данного типа может использоваться для управления лампами разных типов. Его схема включает в себя резисторы переменного тока с большим мегаомом, а также обычный стабилитрон. Тиристор в этом случае устанавливается рядом с конденсатором. Для снижения предела частоты специалисты часто используют плавкие предохранители. Они способны выдерживать нагрузку на уровне 4 А.При этом предельная частота на выходе будет не более 50 Гц. Симисторы общего назначения выдерживают напряжение 15 В.

Переключатели с регуляторами на полевых транзисторах

Переключатели с диммером на полевых транзисторах являются хорошей защитой. Короткие замыкания в системе случаются довольно редко, и это, несомненно, преимущество. Кроме того, следует учитывать, что стабилитроны для стабилизаторов можно использовать только с маркировкой КУ202. В этом случае они умеют работать с низкочастотными резисторами и хорошо справляются с помехами.Симисторы в схемах расположены за резисторами. Предельное сопротивление в системе должно поддерживаться на уровне 4 Ом. Резисторы входного напряжения выдерживают примерно 18 В. Предельная частота, в свою очередь, не должна превышать 14 Гц.

Регулятор с подстроечными конденсаторами

Регулировка яркости с подстроечными конденсаторами может успешно использоваться для регулировки мощности люминесцентных ламп. Переключатели в этом случае должны располагаться за диодным мостом. Стабилитрон в схеме нужен для подавления помех.Резисторы переменного типа, как правило, выдерживают максимальное сопротивление 6 Ом.

При этом тиристоры используются исключительно для поддержания напряжения на должном уровне. Симисторы через себя способны пропускать ток около 4 А. Предохранители плавкого типа в регуляторах встречаются довольно редко. Проблема с электропроводностью в таких устройствах решается применением переменного резистора на выходе.

Модель с простым тиристором

Регулятор яркости света с простыми тиристорами, наиболее подходящий для кнопочных моделей.Система защиты в нем, как правило, отсутствует. Все контакты в регуляторе сделаны из меди. Максимальное входное сопротивление обычного тиристора способно выдержать 10 В. Для поворотных регуляторов они не подходят. Прецизионные резисторы с такими регуляторами работать не могут. Это связано с высоким уровнем отрицательного сопротивления в цепи.

Высокочастотные резисторы тоже устанавливаются довольно редко. В этом случае уровень помех будет значительным и приведет к перегрузке стабилитрона.Если говорить об обычных настольных лампах, лучше всего использовать обычный тиристор на пару проволочных резисторов. Проводимость тока находится на достаточно высоком уровне. Они редко перегреваются, рассеиваемая мощность в среднем колеблется в районе 2 Вт.

Использование переменных конденсаторов в схеме

За счет использования переменных конденсаторов удалось добиться плавного изменения яркости ламп накаливания. Совершенно иначе работают электролитические модели.Транзисторы для таких конденсаторов лучше всего подходят на 12 Вт. Входное напряжение должно быть 19 В. Также используйте предохранители. Тиристоры, как правило, применяются с маркировкой КУ202.
