Как подключить вольтметр амперметр
Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания? В последнее время меня буквально заваливают вопросами, как подключить, куда подключить. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания.
На сегодняшний день существует две популярные китайские, универсальные модели вольтметров амперметров со встроенным шунтом, которые так любят покупать в Китае на АлиЭкспресс все без исключения начинающие и профессиональные радиолюбители.

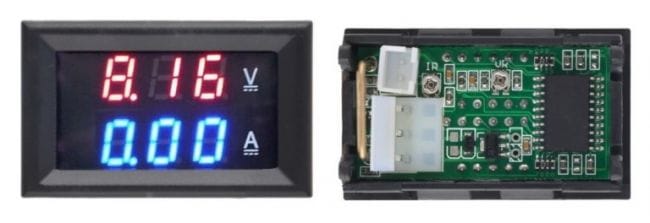

Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства.
Оба прибора имеют пять проводов для подключения к блоку питания. У первого слева три толстых провода (черный, синий, красный) и два тонких (черный, красный). Тонкие провода предназначены для питания прибора: красный плюс, черный минус. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра.
Второй прибор также имеет пять проводов три тонких (черный, красный, желтый) и два толстых провода (черный, красный). Тонкие провода предназначены для питания прибора: красный плюс, черный минус, желтый вход вольтметра. Толстые провода: черный минус амперметра, красный выход амперметра.
В каждый китайский универсальный измерительный прибор (КУИП) встроен измерительный шунт для амперметра, а это большой плюс, потому, что не надо ничего «колхозить», сделано по принципу «поставил и забыл». В некоторых КУИПах шунт изогнутый буквой «М» и блестящий, мне достались экземпляры с медным «П» образным шунтом. Как я понял, на качество измерений форма и цвет шунта никак не влияет.
У приборов на плате имеются подстроечные SMD резисторы с помощью которых, есть возможность подкорректировать показания вольтметра и амперметра.
На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания.
Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания
Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству
Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания. Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4.5В прибор просто перестанет работать. Скорость вентилятора то же будет снижаться, но при низком напряжении радиаторы блока питания будут немного теплыми и ничего страшного не произойдет.
При выходном напряжении более 12В стабилизатор напряжения L7812CV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В.
На этом рисунке изображена схема подключения вольтметра амперметра второй модели к зарядному устройству из компьютерного блока питания.
Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания
Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству
С зарядным устройством из компьютерного блока питания все понятно. Давайте рассмотрим схему подключения китайского вольтметра амперметра первой модели к регулируемому блоку питания. В верхней части схемы изображен регулируемый блок питания с защитой от короткого замыкания, состоящий из диодного моста, конденсатора, стабилизатора напряжения LM317, транзистора MJE13009, переменного резистора и трех постоянных резисторов.
Схема подключения вольтметра амперметра к регулируемому блоку питания
Скачать схему подключения вольтметра амперметра к регулируемому блоку питания
В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения L7812CV к выходу диодного моста параллельно конденсатору С1. Стабилизированное напряжение на вентиляторе и КУИПе не более 12В.
На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания.
Скачать схему подключения вольтметра амперметра к регулируемому блоку питания
Многие радиолюбители предпочитают устанавливать в зарядные устройства и регулируемые блоки питания аналоговые китайские измерительные приборы (КИП) за многие годы не утратившие своей популярности. Поэтому предлагаю рассмотреть схему подключения классического стрелочного вольтметра и амперметра.
На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом.
Схема подключения вольтметра и амперметра со встроенным шунтом к блоку питания
Скачать схему подключения вольтметра и амперметра со встроенным шунтом
Вольтметр подключается параллельно к источнику питания с соблюдением полярности. На приборе должны быть отметки плюс и минус. Амперметр обычно подключают в разрыв минусового провода после вольтметра. Так же можно подключить в разрыв плюсового провода на точность измерений способ подключения прибора никак не влияет. Главное условие, соблюдение полярности.
Иногда бывают амперметры без встроенного токоизмерительного шунта. Тогда шунт приходится покупать отдельно. Чтобы у вас не было дополнительных расходов, перед покупкой амперметра всегда уточняйте у продавца наличие шунта внутри прибора. Иногда стоимость отдельного шунта больше стоимости прибора со встроенным шунтом.
На этом рисунке изображена схема подключения вольтметра и амперметра с отдельным токоизмерительным шунтом к блоку питания.
Скачать схему подключения вольтметра и амперметра с отдельным шунтом
Шунт всегда подключается параллельно амперметру. Без него прибор просто сгорит. Как подобрать шунт? Если прибор рассчитан на 10А, значит и шунт должен быть на 10А. На каждом шунте имеется маркировка указывающая на какую силу тока он рассчитан.
Ну вот и все, моя статья подошла к концу, у вас теперь есть новая пища для размышлений.
Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!
Рекомендую посмотреть видеоролик о том, как подключить вольтметр амперметр
Технические характеристики DSN-VC288
| Рабочее напряжение | 4.5-30V DC |
| Рабочий ток | ≤20mA |
| Дисплей | 0,28″ Два цвета синий и красный |
| Диапазон измерения | 0-100V 0-9.99A DC |
| Минимальное разрешение (V) | 0.1V |
| Минимальное разрешение (A) | 0.01A |
| Частота обновления | ≥100-300mS / раз |
| Точность измерения | 1% |
| Рабочая температура | от -15 до 70°C |
| от 80 до 106кПа | |

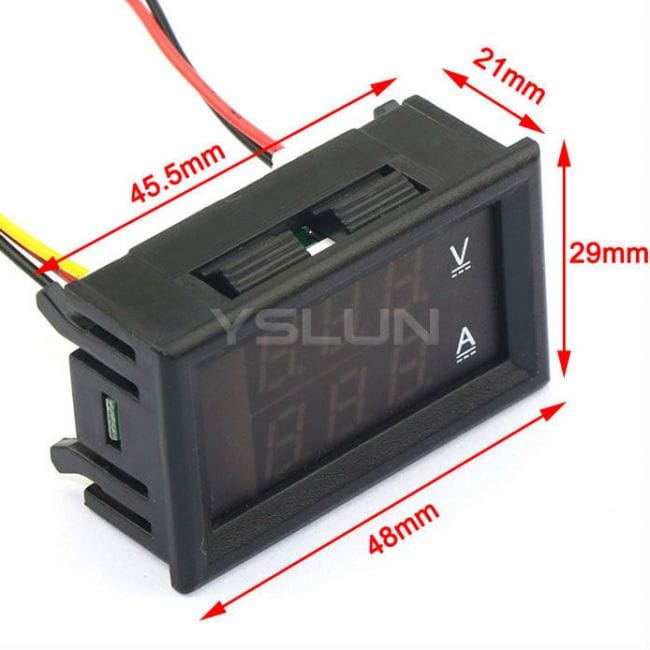

| Размер | 47 × 28 × 16мм / 1,85 * 1,10 * 0,63″ |
| Вес нетто | 19 г |
| Вес | 29 г |
Назначение выводов
| Вывод / Провод | Цвет | Назначение |
|---|---|---|
| Vcc | Красный тонкий | Питание прибора (+3.5 — 30 В) |
| GND | Черный тонкий | Общий/земля |
| Vin | Желтый тонкий | Измерение напряжения (0 — 100 В) |
| I+ | Красный толстый | Вход тока + (0 — 9.99 А) |
| I- | Черный толстый | Вход тока — |
Схема подключения Вольтметр-Амперметра DSN-VC288
Подключение с измерением напряжения в системы электроснабжения
Если измеряемый сигнал меньше, чем 30 В и имеют общий минус питания, то измеряемый сигнал может быть использован также для питания прибора: черный толстый провод «-«, красный и желтый провода соединенные вместе «+», черный тонкий можно не использовать.
При питании самого прибора от измеряемого источника или источника имеющего общий провод, черный тонкий провод НЕ ПОДКЛЮЧАТЬ ни в коем случае!!
Перегорают дорожки и после этого амперметр показывает ерунду либо не показывает совсем.
А если сразу подключить все правильно, то не нужны никакие перемычки, все работает нормально. (см. Комментарий Юрия)

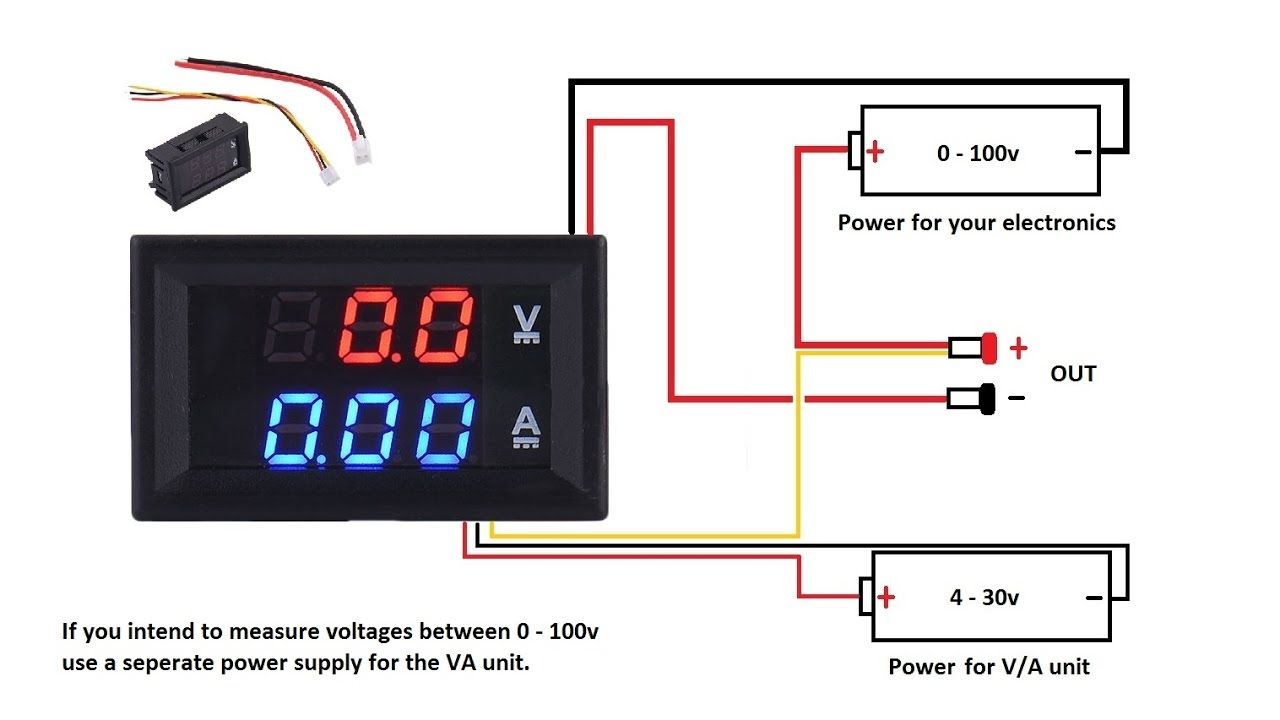

Подключение с изолированным источником питания
Если измеряемый сигнал больше, чем 30 В, тогда, для питания прибора, необходим отдельный источник питания от 4 В до 30 В.
Калибровка DSN-VC288
Данный прибор идёт откалиброванным. Те, кому требуется повышенная точность, могут откалибровать самостоятельно, вращая головки подстроечных резисторов на плате прибора.
Калибровка есть как по току (подстроечный резистор I_ADJ), так и по напряжению (резистор V_ADJ).
Купить Digital Voltmeter Ammeter DSN-VC288 на Aliexpress
Примерная цена составляет 3,,5 у. Давайте рассмотрим схему подключения китайского вольтметра амперметра первой модели к регулируемому блоку питания.
Модернизация и ремонт После переделки блока питания АТХ в лабораторный захотелось оснастить его ампервольтметром. Минус внешнего источника подать на общий провод схемы.
Непонятно, почему китайцы решили сэкономили на паре копеечных деталей.
Китайский ампервольтметр — ошибки в подключении
Схема подключения При токе через прибор в 7 ампер ощутимо нагрелся шунт на плате, выполненный в виде п-образной перемычки.
Заказ пришел, с блоками все в порядке, механических повреждений нет, но ни паспорта, ни инструкции, описывающей подключение устройства, в комплекте не было. Если все было правильно подсоединено, на табло должны подсветиться две шкалы.
Также это придется по душе и тем, кто работает на дорогом оборудовании, на работу которого может пагубно повлиять регулярное падение напряжения сети.
Возможно это микроконтроллер широкого применения, но таких в корпусе SOIC и имеющих землю на 1-ом, а питание на ом выводе не встречал. Их стоимость явно на порядок ниже остальных комплектующих, того же ad, например.
Для переделки потребуются начальные навыки реверс инженеринга чтобы убедиться, что схема та самая , пайки мелких деталей и знание закона Ома : Схема до переделки: Схема после: Красным обозначены перерезанные дорожки.
ВОЛЬТМЕТР-АМПЕРМЕТР ТЕСТ, КАЛИБРОВКА, СХЕМА ПОДКЛЮЧЕНИЯ. АЛИЭКСПРЕСС
Join the conversation
Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Подключаем резистор в вольтметр-амперметр Второе. А вот с цветами проводов давайте разбираться.
Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке.
Большинство устройств может быть отрегулировано при помощи встроенных резисторов.
Скорость вентилятора то же будет снижаться, но при низком напряжении радиаторы блока питания будут немного теплыми и ничего страшного не произойдет.
Схема подключения вольтметра амперметра к регулируемому блоку питания В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору С1.
Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Китайский вольтметр — амперметр после переделки Тут и выяснилось, что проволочный резистор вместо рекомендованного сопротивления 0,08 Ом имеет 0,8 Ом.
Стоит дороже предыдущих моделей, но и обладает повышенной верхней границей измерений в В. Можно было, конечно, нагородить ещё одну дежурку и от неё запитать индикатор, но мне показалось это слишком жирным и я решил колупнуть сам индикатор.
Как подключить китайский амперметр вольтметр
Recommended Posts
Так как на работу измерительных приборов влияют не только их собственные неисправности, но и сбои в подключаемых устройств, иногда нужно заниматься регулировкой.
Переключение производил при отключении подачи питания на нагрузку.
По поводу шунта.
Купив пару штук таких ампервольтметров, один сразу же сжог напряжением 26 вольт. Никакого спама, только полезные идеи! Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству С зарядным устройством из компьютерного блока питания все понятно.
В других случаях табло покажет только падение напряжения. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье. Оснащен настроечными резисторами. Для наглядности результат своих хлопот записал на видеоролик.
Китайский ампервольтметр схема подключения
При токе 10 ампер она уже горячая. Поэтому предлагаю рассмотреть схему подключения классического стрелочного вольтметра и амперметра. Вращая их, можно переделать нулевые значения. Схема YB27VA Прибор конечно же имеет свои погрешности измерения, для подстройки показаний тока и напряжения к близким к реальности на плате установлены два подстроечных резистора, соответственно один для тока и другой для напряжения.
В других случаях табло покажет только падение напряжения. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. Чтобы у вас не было дополнительных расходов, перед покупкой амперметра всегда уточняйте у продавца наличие шунта внутри прибора. Если пересчитать делитель, то «показиметр» можно использовать не только как вольтметр — например, можно сделать индикацию тока, температуры и т. Оснащен настроечными резисторами.
В последнее время меня буквально заваливают вопросами, как подключить, куда подключить. У меня вышло мкВ на входе ОУ. Как подключить прибор WR При конструировании зарядных устройств для аккумуляторных батарей, и различных блоков питания, многие радиолюбители используют готовые вольтметры-амперметры китайского производства, которые без особого труда можно купить в интернете, например, на сайте Алиэкспресс.
Как подключить вольтметр амперметр
Поделиться в соцсетях
На этом рисунке изображена схема подключения вольтметра и амперметра с отдельным токоизмерительным шунтом к блоку питания.
Параметры не ниже выходных БП: Uвх — Никакого спама, только полезные идеи!
Питание прибора должно находиться в рамках 4, В. Это и послужило поводом для написания данной статьи, ведь, скорее всего, мы не одни, которые столкнулись с вопросами подключения WR к цепям измерения.
Нижний начинается не от 0, и даже верхний предел вызывает сомнения, в даташите на HT Holtek он ограничен 24V, оригинального даташита не нашел. Также в Интернете встречаются иные модификации этого модуля, но суть переделок от этого не меняется — если Вам попался не такой модуль, просто скорректируйте схему по плате, выпаяв индикатор или прозвонив цепи тестером и вперед! С2 — предположительно 0. Первые три шнура чаще всего объединены для удобства.
Метки: вольтметр, амперметр
На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания. Таким же образом нужно соединить тонкий красный и желтый контакты. Потребление энергии менее 20 мА.
Подав питание на схему, индикатор начнет светиться. Большинство моделей имеют на своем корпусе специальные резисторы. Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра. Вывод — вполне сносный измерительный прибор, позволит примерно понять проходящий ток и измерить напряжение, но только до 24 вольт.
Как подключить вольтамперметр к зарядному устройству — подборка схем
Разрешение 0,28 дюйма. Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней. На AliExpress предлагается похожий измеритель на стм8с, но если посмотреть распиновку, это не он. Минус внешнего источника подать на общий провод схемы. Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии.
Это вносит ощутимую погрешность при питании индикатора от того-же источника, с которого измеряется ток погрешность вплоть до ампера с моим шунтом на 50А! Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.
Вольтметр 100V + амперметр 50А подключаем шунт digital voltmeter ammeter
При изготовлении самодельных блоков питания или зарядных устройств, народные умельцы зачастую оснащают подобные приборы цифровыми вольтамперметрами. Цена таких устройств колеблется в районе нескольких долларов, а их точность позволяет напрочь забыть о стрелочных измерительных приборах. Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Сегодня наша статья посвящена самым популярным вольтамперметрам и их схемам подключения. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству
Как подключить вольтамперметр к зарядному устройству — подборка схем
Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах. Диапазоны измерений большинства приборов составляют 0-100 В, а также имеют встроенный шунт на 10 А. Принцип подключения у них очень похож, но есть свои нюансы.
TK1382 схема подключения
Вольтамперметр TK1382 можно купить по цене 3,5-5 у.е. Прибор имеет два калибровочных резистора: подстройка напряжения, подстройка тока.
Измеряемое напряжение 0-100 В; ток 0-10 А. Питание прибора должно находиться в рамках 4,5-30 В.
YB27VA схема подключения
Вольтметр амперметр YB27VA имеет аналогичные параметры по диапазону измерений тока и напряжения. Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов.
Примерная цена составляет 3,5-4,5 у.е., на плате также присутствуют подстроечные резисторы.
DSN-VC288 схема подключения
Вольтметр амперметр DSN-VC288 также является одним из самых популярных у радиолюбителей. Цена его колеблется в пределах 4 у.е.
Многие, кто сталкивался с такими приборами жалуются на плохое качество калибровочных резисторов.
BY42A схема подключения
Кому нужна высокая точность измерений, может воспользоваться вольтамперметром BY42A. Такой прибор даст на один знак после запятой больше.
Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение – до 200 В, но напряжение питания прибора должно находиться в пределах 3,8-30 В.
Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.
Используя вольтамперметр в своем автомобильном зарядном устройстве, можно не только визуально контролировать процесс зарядки АКБ, но и своевременно диагностировать состояние батареи. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение.
Вконтакте
Одноклассники
comments powered by HyperCommentsПодключаем китайский цифровой вольтамперметр
Самодельщики, конструируя, разрабатывая и осуществляя самые разные схемы зарядных устройств или блоков питания, постоянно сталкиваются с немаловажным фактором - визуальным контролем за выходным напряжением и потребляемым током. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы. В частности: цифровой ампервольтметр - прибор очень простой, доступный по цене и отображает вполне точные информационные данные.
Но новичкам ввод в эксплуатацию (подключение в схему ампервольтметра) может оказаться задачей проблематичной, т. к. измерительный приборчик приходит без документации и подключить быстро обозначенные цветом провода не каждому по плечу.

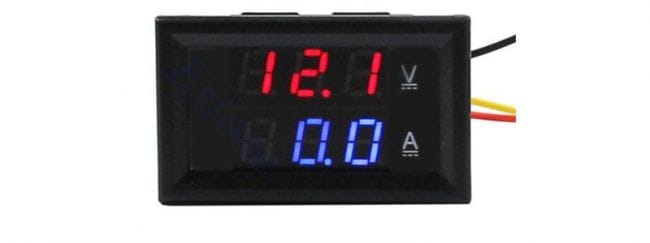

Изображение одного из популярнейших среди самодельщиков вольтамперметра выложено ниже,

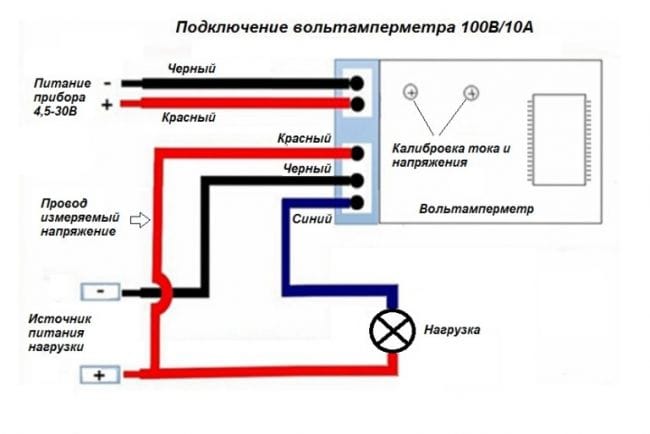

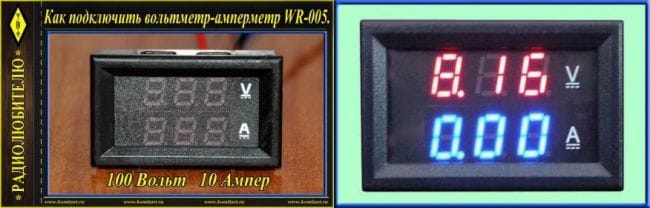

это ампервольтметр на 100 вольт/10 ампер, он поставляется уже со встроенным шунтом. Многие радиолюбители такие измерительные приборы довольно часто приобретают для своих самоделок. Цифровой прибор может запитываться как от отдельных источников,

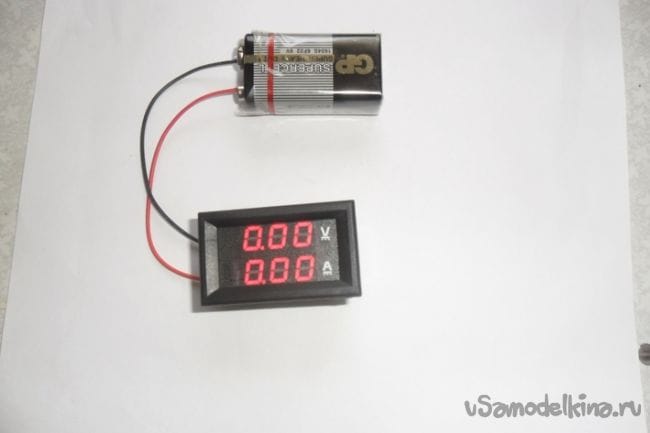

так и от одного эксплуатируемого и измеряемого источника напряжения. Но тут скрыт небольшой нюанс, необходимо соблюдать условие - напряжение используемого источника питания находилось в рамках 4,5-30 В.
Самодельщикам, которым еще не совсем понятно: толстый проводок черного цвета подключаем на минус блока питания, толстый проводок красного цвета - на плюс блока питания (засветятся показания шкалы вольтметра),
толстый проводок синего цвета подключаем к нагрузке, второй конец от нагрузки приходит на плюс блока питания (засветятся показания шкалы амперметра).
Стоимость: ~186
Подробнее на Aliexpress
СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ВОЛЬТАМПЕРМЕТРА
В настоящее время от всевозможных электронных устройств, которые по той или иной причине выведены из эксплуатации остаются различные блоки питания, как импульсные, так и собранные на понижающих трансформаторах. Их использование начинающими радиолюбителями в качестве лабораторного блока питания затруднено тем, что они имеют на выходе определённое стабилизированное напряжение. Однако появившиеся в продаже недорогие миниатюрные модули регуляторов напряжения и тока позволяют вкупе с такими-же миниатюрными цифровыми вольтметрами и амперметрами с успехом переделывать их в лабораторные блоки питания, порой даже без изготовления нового, более вместительного корпуса.
Остался блок питания, который давал на выходе стабилизированное напряжение 5V. Естественно появилось желание более интенсивно задействовать его в своих радиолюбительских нуждах. Тем более, что регулировка напряжения о 5,5 вольт до максимума, которую можно было производить с помощью подстроечного резистора, уже имелась. А ток на выходе легко достигал практически одного ампера.
Для достижения желаемого необходимо установить на переднюю панель измерительное устройство – вольтамперметр, регулятор напряжения (переменный резистор взамен подстроечника), переключатель вида измерения (вольтметр – амперметр) и соединительные клеммы.
Это оказалось совсем не сложно. Вольтметр китайского производства доработанный по такому методу до возможности измерения и тока тоже, самодельный многооборотный резистор для более плавной и точной настройки, кнопочный переключатель ПК-1 и соединительные клеммы двух видов – стандартные для блоков питания и разъём RCA «тюльпан» - как показавший себя весьма удобным в этом качестве.
Схема подключения блока
Схема соединения дополнительно вводимых устройств совсем не сложная, а её реализация занимает времени ещё меньше чем рисование. Питание вольтамперметра лучше сделать обособленным, от дополнительной обмотки трансформатора через интегральный стабилизатор на 5 вольт, как вариант от подходящих батареек или аккумуляторов, тогда индикация напряжения на выходе будет начинаться с нуля. Переключатель вида измеряемой величины ПК-1, на него и устанавливаются необходимые дополнительные электронные компоненты схемы. Предохранитель обязателен.
Всё уместилось, разве только пришлось слегка подпилить край печатной платы и модуль с выпрямителем и стабилизатором напряжения, с дополнительной обмотки штатного трансформатора, поместить в изолированный «бокс» (он оранжевого цвета) и отвести ему место внутри радиатора (он не нагревается).
Подстройка показаний вольтметра и амперметра прошла без осложнений. Показания вольтметра настраиваются расположенным на его плате подстроечным смд резистором, а амперметра при помощи изменения сопротивления измерительного резистора, обозначенного на схеме как «R измерительное резистор 0,2 Ом». Показания тока производятся в амперах. Показания относительно образцового измерителя выставляются довольно точно, но есть пока до конца не понятый нюанс: выставил показания вольтметра и они совпадают с образцовыми идеально, но после того как выставил показания амперметра показания вольтметра несколько сбиваются. И наоборот. Поэтому пришлось выбирать, чьи показания будут соответствовать, а чьи «читать» придётся с поправкой.
Вот такой получился в итоге блок питания: с отображением регулируемого выходного напряжения, с возможностью узнать текущее токопотребление (необходимо нажать не фиксируемую кнопку переключателя ПК-1) и двумя видами соединительных клемм. Собирать «с нуля» свой первый БП начинающему радиолюбителю не стоит, оптимальный вариант это доработка под свои нужды готового. Автор Babay iz Barnaula.
Форум
Обсудить статью СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ВОЛЬТАМПЕРМЕТРА
Схема Подключения Вольтамперметра - tokzamer.ru
Иногда стоимость отдельного шунта больше стоимости прибора со встроенным шунтом.
После таких доработок собрал вольтамперметр dsn-vc Для подключения нагрузки рекомендую использовать такой же.
Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов. Схема подключения вольтметра Разбираемся с электроизмерительными приборами Катушка прибора имеет низкое сопротивление, и при непосредственном включении в сеть ток будет большим.
как подключить цифровой амперметр вольтметр схема
Питание прибора должно находиться в рамках 4, В. Показания шкалы также умножаются на n.
Расширение пределов измерения производится включением через разделительный или автотрансформатор, а также использованием добавочного сопротивления. Я подавал максимум 56В — больше у меня нету, ничего не сгорело :- , но и погрешность возросла.
Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем.
Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.
Примерная цена составляет 3,,5 у. Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно.
Нюанс при подключении китайского вольтметра амперметра
Recommended Posts
Тут как не считай, по формулам, всё равно придётся подгонять. На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом. После таких доработок собрал вольтамперметр dsn-vc
Отдельно хочу разъяснить способы подключения ампервольтметра.
Если источник измеряего напряжения работает в диапазоне от 4,5 до 30 Вольт, то тогда схема подключения выглядит так: 2. У приборов на плате имеются подстроечные SMD резисторы с помощью которых, есть возможность подкорректировать показания вольтметра и амперметра.
Подав питание на схему, индикатор начнет светиться.
При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. На каждом шунте имеется маркировка указывающая на какую силу тока он рассчитан.
Чтобы переместить или совсем выключить точку, нужно выпаять ЧИП-резистор R13 10кОм, который находится рядом с транзистором и вместо него запаять обычный резистор 10кОм 0. Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой: О проводах из комплекта: — провода трехконтактного разъема тонкие и выполнены проводом 26AWG — толще тут и не нужно.
В этой статье речь пойдет о довольно дешевом, но очень распространенном китайском вольтамперметре с маркировкой dsn-vc
Правильное подключение вольтамперметра
Содержание / Contents
Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.
При выходном напряжении более 12В стабилизатор напряжения LCV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В. Делать ее нужно проводом потолще.
Вольтметр переменного тока показывает действующее значение напряжения. Схема включения вольтметра с добавочными сопротивлениями Увеличение предела измерения производится включёнием последовательно с прибором добавочного сопротивления Rдоб.
Схема подключения вольтметра амперметра к регулируемому блоку питания В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору С1. На мой взгляд, корпус устройства немного маловат — светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.
Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства. Контакты Как подключить вольтметр амперметр Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания?
Комментарии
На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания. Для подключения нагрузки рекомендую использовать такой же. Измеряемое напряжение В; ток А. Поскольку электронная начинка ампервольтметра питается напряжением 4, вольт, то есть два способа подключения: 1. Выпаял индикатор, срисовал схему нумерация деталей показана условно : К сожалению, чип остался неопознанным — маркировка отсутствует.
Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания. Эта катушка находится на одной оси с постоянным магнитом в приборах, используемых в сети постоянного тока, или с другой катушкой — в устройствах переменного напряжения.
Китайский вольтамперметр dsn-vc У первого слева три толстых провода черный, синий, красный и два тонких черный, красный. Я подавал максимум 56В — больше у меня нету, ничего не сгорело :- , но и погрешность возросла. В принципе можно сейчас и дешевле найти если хорошо поискать , но не факт что это не будет в ущерб качеству сборки прибора.
Как подключить цифровой вольт амперметр из китая
Как подключить вольтамперметр к зарядному устройству — подборка схем
Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов. Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение — до В, но напряжение питания прибора должно находиться в пределах 3, В.
Видать раньше выпускались индикаторы, в которых толстые провода имели цвет черный, красный и желтый, поэтому в интернете можно найти вот такую картинку: Подключение прибора WR В нашем случае данный разъем имеет синий, черный и красный провода, и черный провод находится в разъеме посередине, поэтому мы решили еще раз их перепроверить.
Теперь прибор готов к применению.
Первым делом подозрения упали на шунт. Друзья, желаю вам удачи и хорошего настроения! Как подобрать шунт? Вместо него я взял несколько резисторов типоразмера и сопротивлением 0.
Подключение вольтамперметра
Примерная цена составляет 3,,5 у. При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. Цифровой прибор может запитываться как от отдельных источников, так и от одного эксплуатируемого и измеряемого источника напряжения. Эти конструкции отличаются компактностью, а точность такого аппарата зависит от качества встроенного контроллера.
Подключение вольтметра Напряжение на источнике питания или элементе цепи измеряется аппаратом, который подключается параллельно устройству. Переключение производил при отключении подачи питания на нагрузку. Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству С зарядным устройством из компьютерного блока питания все понятно. Давайте рассмотрим схему подключения китайского вольтметра амперметра первой модели к регулируемому блоку питания.
Cхема подключения dsn vc288
Китайский вольтамперметр dsn-vc Для тех, кто не совсем понял: черный толстый провод подключается на минус источника, красный на плюс начнет показывать вольтметр , синий толстый провод подключается к нагрузке, а со второго конца нагрузки уходит на плюс источника показывает амперметр.
Китайский вольтамперметр dsn-vc На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье.
3 НЕДОСТАТКА КИТАЙСКОГО ВОЛЬТАМПЕРМЕТРА КОТОРЫЕ НАДО ЗНАТЬ ПРИ ПОКУПКЕ.
Аналог | цифровой | Вольтметры | амперметры | Гальванометры | Омметры
Следующая страница: Мультиметры
См. Также: Напряжение и ток
Аналоговый дисплей
Аналоговые дисплеи имеют указатель, который перемещается по градуированной шкале. Они могут быть трудными читать из-за необходимости отработать значение наименьшего деления шкалы.Например шкала на рисунке имеет 10 маленьких делений от 0 до 1, поэтому каждое маленькое деление представляет 0,1. Таким образом, показание составляет , 1,25 В, (по оценкам, указатель находится на полпути между 1,2 и 1,3).
Максимальное показание аналогового счетчика называется полномасштабного отклонения или FSD . (это 5 В в показанном примере).
Аналоговые счетчики должны быть правильно подключены вокруг чтобы предотвратить их повреждение, когда указатель пытается двигаться в неправильном направлении.Они полезны для мониторинга постоянно меняющихся значений (таких как напряжение на разрядка конденсатора), и они могут быть хороши для быстрого грубого чтения, потому что движение указателя можно увидеть, не отводя взгляда от тестируемой цепи.
Точные показания
Чтобы получить точные показания с аналоговой шкалы, вы должны иметь соответствие с указатель Старайтесь не смотреть под углом слева или справа, потому что вы увидите Чтение, которое является слишком высоким или слишком низким.Многие аналоговые счетчики имеют небольшую полосу зеркало вдоль шкалы, чтобы помочь вам. Когда ваш глаз находится в правильном положении, Отражение указателя скрыто за указателем. Если вы можете увидеть отражение вы смотрите под углом.
Вместо зеркала некоторые измерители имеют скрученный указатель для обеспечения точных показаний. Конец указателя повернут на 90 °, поэтому при правильном просмотре он выглядит очень тонким. Измеритель, показанный в секции гальванометров, имеет витую стрелку хотя это слишком мало, чтобы увидеть на картинке.
Правильно |
Неправильно |
Цифровой дисплей
Значения могут быть считаны непосредственно с цифровых дисплеев, поэтому их легко читать точно. Наименее значимая цифра (справа) постоянно меняется между два или три значения, это особенность работы цифровых счетчиков, а не ошибка.Обычно вам не нужна большая точность, и эту цифру можно игнорировать или округлять.
Цифровые счетчики могут быть подключены в любом случае без повреждений, они будут показывать минус знак (-) при подключении в обратном направлении. Если вы превысите максимальное значение большинства цифровых счетчиков покажите почти пустой дисплей с цифрой 1 слева.
Все цифровые счетчики содержат батарею для питания дисплея, поэтому они практически не потребляют энергию
из тестируемой цепи. Это означает, что цифровые вольтметры имеют очень высокое сопротивление
(обычно называется входным сопротивлением) не менее 1М
(часто 10М )
и они вряд ли повлияют на тестируемую цепь.
Для общего пользования цифровые счетчики являются лучшим типом
Их легко прочитать, они могут быть подключены в обратном направлении и вряд ли повлияют на тестируемую цепь.
Соединительные счетчики
Важно правильно подключить счетчики:
- Положительный вывод счетчика, помеченный + или окрашен в красный цвет должен быть подключен ближе к + на аккумуляторе или источнике питания.
- Отрицательный вывод метра, маркированный - или цветной черный должен быть подключен ближе к - на аккумуляторе или блоке питания.
Вольтметры
-
Вольтметры
- измеряют напряжение .
- Напряжение измеряется в В, , В, .
- Вольтметры соединены в параллельно между компонентами. Вольтметры
- имеют очень высокое сопротивление .
Подключение вольтметра параллельно
Измерение напряжения в точке
При тестировании цепей вам часто нужно находить напряжения в разных точках, например, напряжение на выводе 2 ИС таймера 555.Это может показаться странным - где вы должны подключить второй провод вольтметра?
- Подключите черный (отрицательный -) провод вольтметра к 0 В, обычно отрицательный клемма аккумулятора или источника питания.
- Подключите красный (положительный +) провод вольтметра к точке Вы, где вам нужно измерить напряжение.
- Черный вывод можно оставить постоянно подключенным к 0 В, пока вы используете красный провод в качестве датчика для измерения напряжения в различных точках.
- Возможно, вы захотите использовать зажим крокодила на черном проводе , чтобы удержать его на месте.
Напряжение в точке действительно означает разницу напряжения между этой точкой и 0 В (ноль вольт), который обычно является отрицательным выводом батареи или источника питания. Обычно 0 В будут помечены на принципиальной схеме как напоминание.
Аналоговые измерители потребляют небольшое количество энергии от тестируемой цепи для работы с указателем. Это может расстроить цепь и привести к неправильному чтению.Чтобы избежать этого, вольтметры должны иметь сопротивление, по крайней мере, в 10 раз превышающее сопротивление цепи (примите это как самое высокое значение резистора рядом с местом подключения счетчика).
Большинство аналоговых вольтметров, используемых в школьной науке, не подходят для электроники
потому что их сопротивление слишком низкое, как правило, несколько
к .
100k или больше требуется для большинства электронных схем.
Амперметр
- Амперметры измеряют , ток .
- Ток измеряется в ампер (ампер) , A .
1А довольно большой, поэтому часто используются мА (миллиамперы) и мкА (микроамперы). 1000 мА = 1А, 1000 мкА = 1 мА, 1000000 мкА = 1А.
Амперметры - подключены к серии .
Для последовательного подключения необходимо разомкнуть цепь и поставить амперметр через разрыв, как показано на диаграмме.
Амперметры - имеют очень низкое сопротивление .
Необходимость размыкания цепи для последовательного подключения означает, что амперметры сложны использовать на паяных цепях.Большая часть испытаний в электронике проводится с помощью вольтметров, которые могут быть легко подключенным, не нарушая цепи.
Подключение амперметра в серии
Гальванометры
Гальванометры - это очень чувствительные счетчики, которые используются для измерения крошечных токов, обычно 1 мА или меньше. Они используются для создания аналоговых счетчиков всех типов путем добавления подходящие резисторы, как показано на диаграммах ниже.
Изготовление вольтметра
Гальванометр с высоким сопротивлением
Множитель последовательно для создания вольтметра.
Изготовление амперметра
Гальванометр с низким сопротивлением
шунтирует параллельно для создания амперметра.
На фотографии показан образовательный гальванометр 100 мкА с умножителем и шунтом. Этот метр необычен тем, что позволяет показывать небольшие обратные показания: максимальный ток измерителя составляет 100 мкА (или 20 мкА в обратном направлении).
Ом
Омметр используется для измерения сопротивления в омах ().
Омметры редко встречаются как отдельные счетчики, но все стандартные мультиметры имеют настройку омметра.
1
довольно маленький, так что к
и М
часто используются.
1k =
1000
1M =
1000k =
1000000
Мультиметры
Мультиметры являются очень полезными тестовыми инструментами. Управляя многопозиционным переключателем на Измеритель их можно быстро и легко установить на Вольтметр , Амперметр или омметр .У них есть несколько настроек (так называемые «диапазоны») для каждого типа метр и выбор переменного или постоянного тока.
Некоторые мультиметры имеют дополнительные функции, такие как тестирование транзисторов и диапазоны для измерение емкости и частоты.
Цифровой мультиметр - лучший выбор для вашего первого мультиметра , даже самый дешевый подойдет для тестирования простых проектов, и я рекомендую этот от Rapid Electronics: Цифровой мультиметр (базовый)
Для получения дополнительной информации см. Страницу мультиметров.
Мультиметровая фотография © Rapid Electronics.
Следующая страница: Мультиметры | Исследование
Политика конфиденциальности и файлы cookie
Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому другому. Этот сайт отображает рекламу, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден.Никакая личная информация не передается рекламодателям. Этот веб-сайт использует некоторые файлы cookie, классифицируемые как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламных объявлений, основанных на использовании вами веб-сайтов. (включая этот), как объяснено Google. Чтобы узнать, как удалять и контролировать куки из вашего браузера, пожалуйста, посетите AboutCookies.org.
Клуб электроники.информация © Джон Хьюз 2020
Сайт размещен на Tsohost
,Высокая точность и надежность. Подходит для высокопроизводительных приложений.
Имеется защита от соединения, защита от соединения и отсутствие сгорания (положительное и отрицательное соединение и защита от соединения).
Спецификация:
Диапазон измерения напряжения: 0,0 В-100 В
Диапазон измерения тока: 0-999 мА
Диапазон питания: DC4-30.0В
Ошибка напряжения: + -1%
Текущая ошибка: + -2%
рабочий ток: <20 мА
Скорость обновления: около 620 мс / раз
Режим отображения: три 0,28 "светодиодные цифровые трубки
Цвет дисплея: красный + красный, красный + синий
Длина провода: 15 см / 5,9 ''
Размер продукта: 48 * 29 * 22 мм / 1,88 * 1,14 * 0,86 ''
Установочное отверстие: 46 * 27 мм / 1,81 * 1,06 ''
Вес: 19 г
Рабочая температура: -10 ℃ -65 ℃
Pin Операция:
А.+ (Маленькая красная линия): положительное значение клеммы источника питания (подключено к источнику питания постоянного тока).
B. - (Маленькая черная линия) Отрицательное значение клеммы источника питания (отрицательное значение источника питания постоянного тока)
C.V. (обозначено маленькой желтой линией): положительный полюс проверяемого источника питания (соединен с положительным полюсом проверяемого источника питания)
D. Большая и грубая красная линия: отрицательный полюс для подключения нагрузки
E. Большие и толстые черные провода: отрицательные полюсы подключены к тестируемому источнику питания
Описание проблем в работе:
А.Отображение напряжения в норме, текущее отображение - 0,00 или 0,0.
а. Убедитесь, что толстый черный провод подключен к отрицательному электроду батареи, а толстый красный провод подключен к отрицательному электроду нагрузки. (Обратите внимание, что разрядка не совпадает с зарядной проводкой, см. Окончательную концепцию нагрузки и источника питания).
б. Часовая головка изготовлена из импортных чипов, которые при отправке с завода проходят строгую проверку и калибровку. Гарантируется, что 100% часовых механизмов не имеют проблем с качеством перед отправкой с завода.
9,99% случаев с текущим дисплеем 0 подключены неправильно. Пожалуйста, проверьте соединение тщательно и терпеливо.
B. неточное отображение тока
Если прямой или независимый источник питания и источник питания оборудования являются общей землей, пока тонкий черный провод отсоединен, это может быть точным.
C. Подключение блока питания не отображается
Любой, чей переменный ток выпрямляется, должен быть подключен к электролитическому конденсатору выше 1000 мкФ для фильтрации, прежде чем он сможет подавать питание на измерительную головку.
D. Оценка того, является ли заголовок хорошим или плохим (ниже приведены два случая нормального заголовка)
а. Отсутствует шунт, тонкая красная линия и тонкая черная линия к источнику питания, 50,0-59,9 тока головки 50А, 100-109 100А;
б. Подключите шунт, подключите тонкие красные и черные линии к источнику питания, ток измерительной головки с диапазоном 50 А показывает 0,00, а измерительный наконечник с диапазоном 100 А показывает 0,0.
E. Другие соображения:
Ток может быть измерен только на отрицательном полюсе источника питания и отрицательном полюсе нагрузки.
Диапазон напряжения: диапазон напряжения питания 5 проводов составляет 4 ~ 28 В, то есть напряжение подключения тонкого красного провода не может превышать 28 В.
F. Концепции нагрузки и электропитания:
При разряде: аккумулятор, импульсный источник питания и трансформатор являются источником питания, резистор, лампа, двигатель и электрооборудование отрицательны.
Зарядка: зарядное устройство, генератор, солнечная энергия - это источник питания, зарядка аккумулятора, аккумулятор - это нагрузка.
Примечание:
Пожалуйста, позвольте 1-3 мм отличается из-за ручного измерения.
Из-за разного отображения и разного освещения изображение может не отображать фактический цвет предмета. Спасибо за понимание.

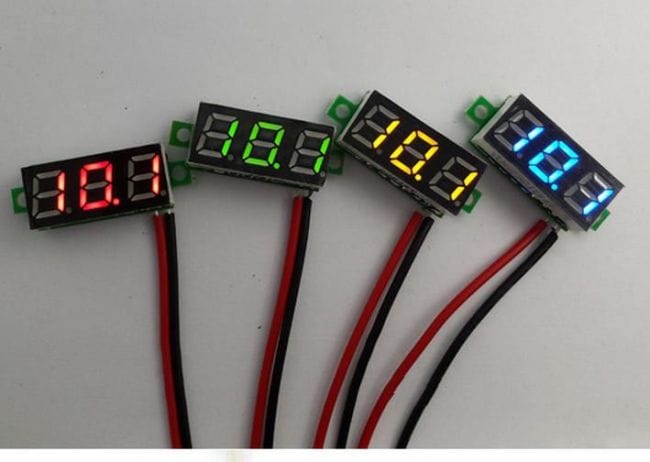

Feture:
Размеры Длина 48x Ширина 29x Толщина 16mm
Размер отверстия 46x27mm
Разрешение экрана (4,5-30 В) составляет 0,01 В, если оно меньше 10 В, 0,1 В, если оно больше 10 В
Длина отведения 20 см
Допустимая ошибка 1% (+/- 1 слово, по полной шкале)
Режим отображения Три 0.56 ′ ′ Светодиодная цифровая трубка
Частота обновления около 200 мс / время
Электропитание, питание не требуется
Потребляемый ток меньше 20 мА, обычно 5-15 мА
Рабочая температура -10 ° C ~ 65 ° C

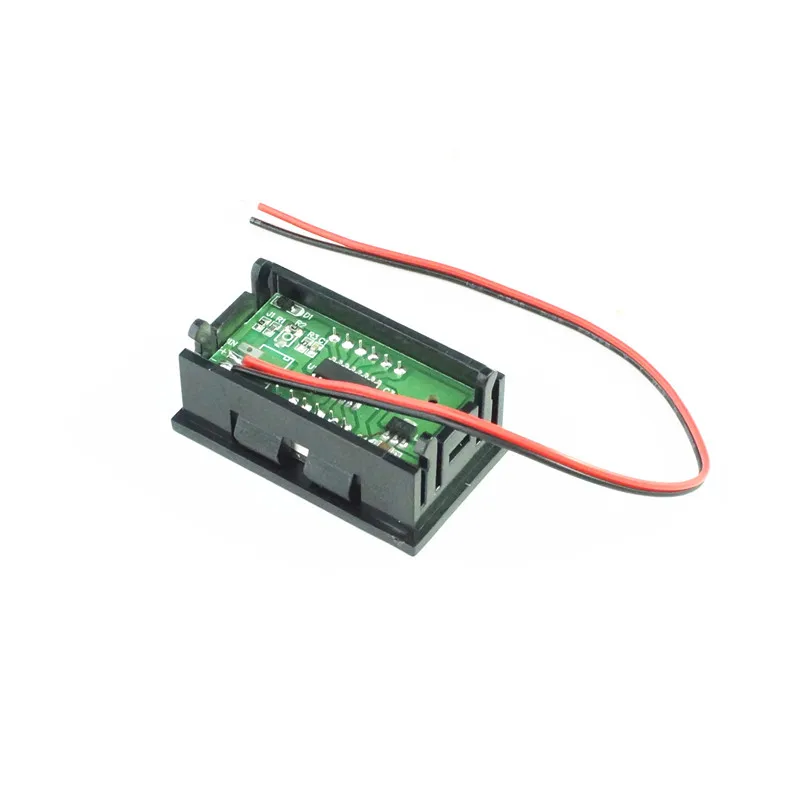

1 、 Простое подключение этого вольтметра ， необходимо подключить только два провода ， красный провод подключен к положительному полюсу ， черный провод подключен к отрицательному полюсу. Существует защита от неправильного подключения проводов, электрическая цепь не будет повреждена.
2 、 Для этого вольтметра не требуется рабочая мощность внешнего привода ， он может работать с измеряемым напряжением ， Очень широкий входной диапазон.
3 、 Для достижения максимальной точности измерения ， этот вольтметр автоматически сместит позицию десятичной точки в соответствии с различным напряжением измерения.
4 、 Этот вольтметр можно использовать для измерения напряжения аккумуляторной батареи в мотоциклах и автомобилях, а также для определения состояния аккумуляторной батареи. Он также может быть использован для измерения другого напряжения.
Примечание:
1) Обратите внимание на максимальное рабочее ограниченное напряжение вольтметра ， пожалуйста, оставьте достаточный запас при работе ，, чтобы избежать необратимого повреждения вольтметра из-за электрической искры ri пульсация источника питания ， или других слишком резких скачков напряжения.
2) Этот вольтметр не делал влагозащищенную, водонепроницаемую, ударопрочную, анти-масляную обработку, пожалуйста, будьте осторожны или обращайтесь самостоятельно при использовании.
Технические параметры:
Диапазон измерения напряжения: 0.0В-100В
Диапазон проверки тока: 0-10A
Диапазон питания: DC4-30.0V
Ошибка напряжения: plusmn0.1%
Ошибка тока: plusmn1%
Внешний технические характеристики шунта: 75 мОм
Рабочий ток <20 мА
Частота обновления: Около 300 мс один раз
Метод отображения: Двойные три 0,28 "светодиодные цифровые трубки
Цвет дисплея: Красный + зеленый
Длина провода: 15 смРазмеры: 48 x 29 x 22 мм, длина X ширина X толщина;
Монтажные отверстия: 46 x 27 мм
Рабочая температура: -10 ° C ~ 65degC
В соответствии с частыми вопросами клиента, сделайте следующий краткий справочник:
Примечание: Счетчик с пробегом GE 50A или 100A должен быть подключен к шунту для измерения тока независимо от того, является ли измеренный ток меньше 10A! В противном случае он сожжет заголовок.
Отображение напряжения в норме, отображение тока 0,00 или 0,0
Убедитесь, что толстый черный провод подключен к отрицательному полюсу батареи, а толстый красный провод подключен к отрицательному полюсу нагрузки. , (Обратите внимание, что разряд не совпадает с зарядным соединением, см. Концепцию нагрузки и источника питания.) (Заголовок использует оригинальный импортированный чип, после того, как завод прошел очень строгие испытания и калибровку, чтобы гарантировать, что никаких проблем с качеством до покидаю завод.Текущий дисплей показывает 0 99,99%, если проводка выполнена неправильно, будьте терпеливы и внимательно проверьте проводку.)
Неправильное отображение тока:
Если это прямое или независимое питание Источник питания и источник питания устройства - это общее заземление, если точная черная линия может быть точно отключена.
Подключение к источнику питания не отображается:
Вся выпрямленная мощность переменного тока должна фильтроваться электролитическим конденсатором выше 1000 мкФ для подачи питания на счетчик.
Оценка качества заголовка (ниже приведены два случая нормальных заголовков)
Без шунта подключите тонкую красную линию и тонкую черную линию к источнику питания. Измеритель тока 50А показывает 50,0 ~ 59,9, а измеритель 100А показывает 100 ~ 109.
Подключите шунт, подключите тонкую красную линию и тонкую черную линию к источнику питания. Измеритель тока с диапазоном 50А показывает 0.00, а измеритель с диапазоном 100А показывает 0,0;
Другие соображения:
Ток можно измерять только на отрицательной стороне источника питания и на отрицательной стороне нагрузки.
Диапазон напряжения: Диапазон напряжения источника питания 5-линейного заголовка составляет 4 ~ 28 В, то есть напряжение тонкой красной линии не может превышать 28 В.
О концепции нагрузки и мощности
Во время разряда: Батарея, импульсный источник питания и трансформатор являются источниками питания, а резисторы, лампы, двигатели и устройства питания являются нагрузками.
При зарядке: Зарядное устройство, генератор и солнечная энергия являются источниками питания. Аккумулятор и батарея являются нагрузками.
Комплект поставки:
1 * Цифровой вольтметр Амперметр
Технические параметры:
Диапазон измерения напряжения: 0.0В-100В
Диапазон измерения тока: 0-10A
Диапазон питания: DC4-30.0V
Ошибка напряжения: plusmn0.1%
Ошибка тока: plusmn1%
Внешний технические характеристики шунта: 75 мОм
Рабочий ток <20 мА
Частота обновления: Около 300 мс один раз
Способ отображения: Двойная тройка 0.Цифровая светодиодная трубка 28 "
Цвет дисплея: Красный + зеленый
Длина провода: 15 см
Размеры: 48 x 29 x 22 мм, длина X ширина X толщина;
Монтажные отверстия: 46 x 27 мм
Рабочая температура: -10 градусов по Цельсию ~ 65 градусов по Цельсию
В соответствии с частыми вопросами клиентов, сделайте следующий краткий справочник:
Примечание: Счетчик с диапазоном 50A или 100A должно быть подключено к шунту для измерения тока независимо от того, меньше ли измеренный ток менее 10А! В противном случае он сожжет жатку.
Отображение напряжения в норме, отображение тока 0,00 или 0,0
Убедитесь, что толстый черный провод подключен к отрицательному полюсу батареи, а толстый красный провод подключен к отрицательному полюсу нагрузки. , (Обратите внимание, что разряд не совпадает с зарядным соединением, см. Концепцию нагрузки и источника питания.) (Заголовок использует оригинальный импортированный чип, после того, как завод прошел очень строгие испытания и калибровку, чтобы гарантировать, что никаких проблем с качеством до покидаю завод.Текущий дисплей показывает 0 99,99%, если проводка выполнена неправильно, будьте терпеливы и внимательно проверьте проводку.)
Неправильное отображение тока:
Если это прямое или независимое питание Источник питания и источник питания устройства - это общее заземление, если точная черная линия может быть точно отключена.
Подключение к источнику питания не отображается:
Вся выпрямленная мощность переменного тока должна фильтроваться электролитическим конденсатором выше 1000 мкФ для подачи питания на счетчик.
Оценка качества заголовка (ниже приведены два случая нормальных заголовков)
Без шунта подключите тонкую красную линию и тонкую черную линию к источнику питания. Измеритель тока 50А показывает 50,0 ~ 59,9, а измеритель 100А показывает 100 ~ 109.
Подключите шунт, подключите тонкую красную линию и тонкую черную линию к источнику питания.Измеритель тока с диапазоном 50 А показывает 0,00, а измеритель с диапазоном 100 А показывает 0,0;
Другие соображения:
Ток можно измерять только на отрицательной стороне источника питания и на отрицательной стороне нагрузки.
Диапазон напряжения: Диапазон напряжения источника питания 5-линейного заголовка составляет 4 ~ 28 В, то есть напряжение тонкой красной линии не может превышать 28 В.
О концепции нагрузки и мощности
Во время разряда: Батарея, импульсный источник питания и трансформатор являются источниками питания, а резисторы, лампы, двигатели и устройства питания являются нагрузками.
При зарядке: Зарядное устройство, генератор и солнечная энергия являются источниками питания. Аккумулятор и батарея являются нагрузками.
В комплект поставки входят:
1 * Цифровой вольтметр Амперметр
.
|
Характеристики продукта:
Покупатели должны увидеть:
Разделение: зеленая клемма подключена к трансформатору переменного тока CT, красная, черная линия подключена для измерения напряжения переменного тока, не ошибайтесь, тогда неправильный вызов приведет к необратимому повреждению прибора
Примечание: эта таблица разработана с использованием принципа конденсатора, потому что чем выше частота, тем меньше сопротивление конденсатора, она не подходит для высокочастотной электронной скорости, некоммерческой синусоидальной частоты или других высокочастотных компоненты этого случая, в противном случае легко сжечь !!!
Если выход испытательного оборудования не уверен, частота и частота, пожалуйста, свяжитесь со службой поддержки
В диапазоне выбора, чем больше, тем лучше диапазон, тем больше диапазон, тем больше ошибка рекомендуется для фактического значения теста 1.5 или 2 раза
Инструкция по использованию:
Разделение: простота установки, разделение трансформатора и прибора, можно измерить трансформатор в соответствии с фактическим местоположением, необходимым для установки (вы можете удлинить вторичную сторону провода трансформатора для достижения идеального места установки)
Исправлено: трансформатор закреплен на приборе
Переменное напряжение, амперметр с экраном, двухцветный, двойной дисплей, подсветка крупным шрифтом;
Простая проводка прибора, потенциометр тонкой настройки, может быть самокалибровка напряжения, ошибка тока
Два провода: нет необходимости подключать другой источник питания, красная, черная линия, а затем измерять напряжение одновременно с питанием стола (без подполярности)
Тестирование тока без необходимости приобретения отдельного трансформатора, прибор поставляется с высокоточным трансформатором
Разделите трансформаторную головку с задней крышкой, используйте более безопасно, более удобно, более непринужденно! The
Примечание. Последовательность подключения прибора: сначала подключите линию тока, наконец, подключите напряжение 220 В, подключите к источнику питания 220 В, не допускайте прикосновения к инструменту за какими-либо деталями и цепями, чтобы предотвратить риск поражения электрическим током.
Основные показатели:
-
Точность измерения: 1% ± 2 слова
-

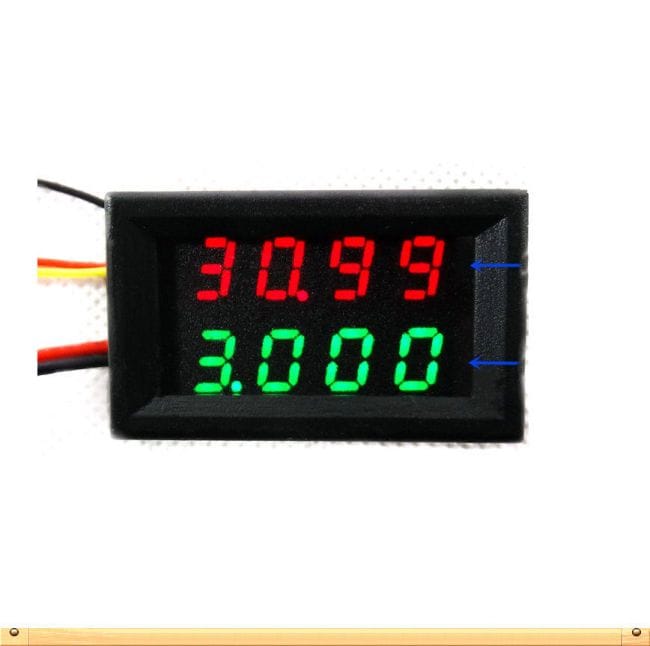

Дисплей: 0,39-дюймовый светодиодный цифровой дисплей трубки, напряжение - красный, ток - зеленый
-
Скорость измерения: около 2 раз в секунду
-
Размеры: 70 × 40 × 30 мм
-
Размер установки: 68 × 38 мм
-
Линия подачи, длина измерительной линии: около 150 мм
-
Длина провода трансформатора «сплит»: около 100 мм
Экстремальные условия труда:
-
Рабочая температура: -10 ~ +50 ℃
-
Рабочая влажность: 10 ~ 80% (без конденсации)
-
Рабочее давление: 80 ~ 106 кПа
-
Воздействие солнца: без прямого воздействия
Примечание: наша компания для производителя, поддержка груза падения и оптовая продажа
В комплект поставки входят :
1 х светодиодный цифровой токовое напряжение двойной метр с трансформатором
Похожие записи
Отправить ответ
