Подключение двигателя стиральной машинки: Подключение двигателя от старой стиральной машины, схема подключения к сети 220 В

Как подключить двигатель от стиральной машины? После того как нужные провода будут найдены, надо осуществить их подсоединение.

С этой целью следует соединить один конец обмотки статора с щеткой ротора. Будет лучше сделать перемычку и изолировать ее. После этого остается конец роторной обмотки и провод, который ведет на щетку. Эти два конца и подключаются к сети. Как только на эти провода поступит напряжение, мотор начнет вращаться.

Двигатели от стиральных машин отличаются высоким уровнем мощности, поэтому следует быть осторожными, чтобы не травмировать себя. Советуется осуществить крепление мотора на ровной поверхности.

Если вы желаете, чтобы направление вращения двигателя поменялось, то следует перекинуть перемычку на другие контакты и поменять провода роторных щеток местами.

Если все сделано правильно, то мотор начнет свое вращение. Если же этого не произошло, то следует проверить рабочее состояние двигателя и только после этого делать какие-либо выводы.

Осуществить подключение мотора современной стиральной машины несложно, чего нельзя сказать о старых моделях. Схема их отличается.

Как подключить мотор старого агрегата?

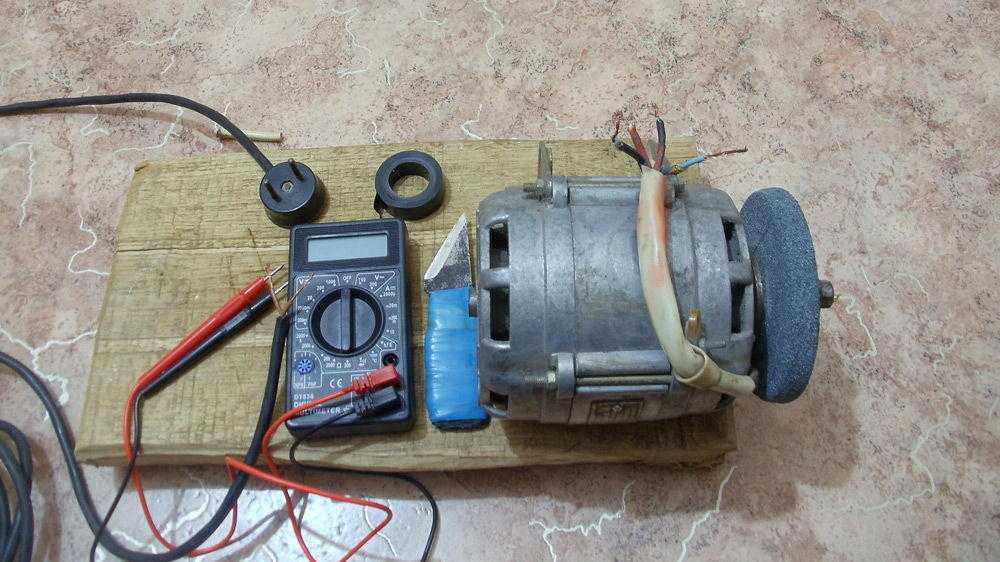

Двигатели от стиральных машин, которые прослужили много лет, подключать труднее. Для нахождения проводов следует прозвонить все обмотки двигателя. Так вы найдете пары.

Мультиметр находится в режиме измерения сопротивления. Одним концом следует коснуться первого провода, а вторым по очереди искать его пару. Показатели сопротивления обмотки советуется записать. Они понадобятся.

Далее аналогичным методом отыскивается вторая пара проводов и фиксируется показатель сопротивления. В наличии оказывается две обмотки с разными показателями сопротивления. Следует определить, которая из них является рабочей обмоткой, а которая — пусковой. Подсказкой является показатель сопротивления. Обмотка, у которой он меньше, является рабочей.

Многие полагают, что запуск такого двигателя осуществляется посредством конденсатора. Это неправильное мнение, так как конденсатор используется в двигателях другой модификации, в которой отсутствует пусковая обмотка. В этом случае он может способствовать сжиганию мотора во время его работы.

Чтобы запустить двигатель такого типа, вам нужна кнопка или реле для пуска. Кнопка должна быть оснащена не подлежащим фиксации контактом. Можно использовать кнопку от дверного звонка.

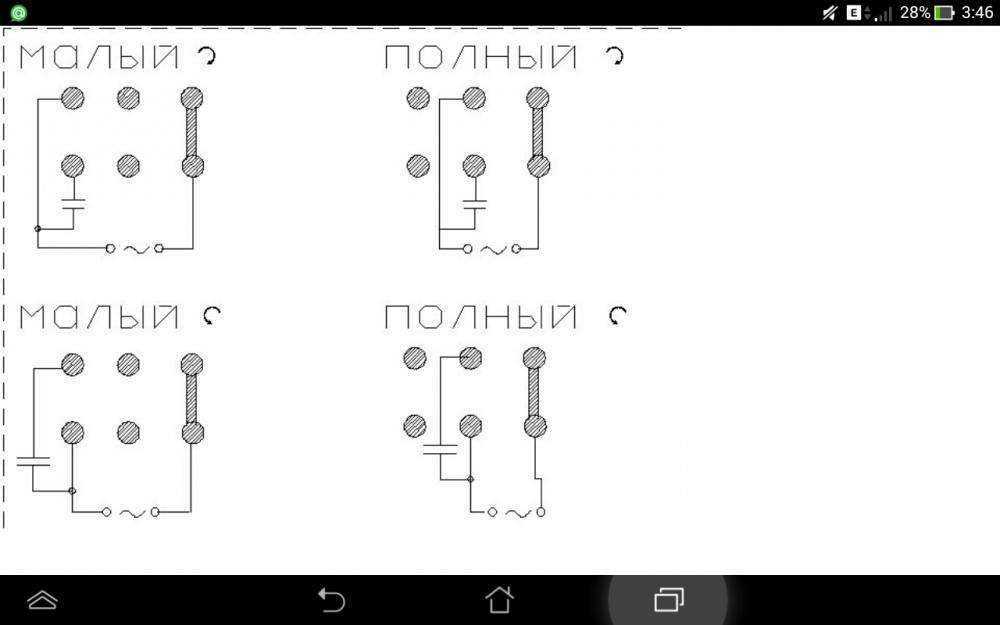

Схема подключения двигателя от стиральной машины выглядит так: на обмотку возбуждения (ОВ) подается 220 В. На пусковую схему (ПО) подается такое же напряжение, только с целью запуска двигателя на короткий промежуток времени. Для ее отключения пользуются кнопкой (SB).

После всех манипуляций достаточно осуществить запуск двигателя. С этой целью нажимается кнопка SB и, как только мотор начнет вращение, отпускается.

Для обеспечения реверса (вращения двигателя в другую сторону) следует поменять местами контакты обмотки.

Можно ли подарить мотору старой стиральной машины вторую жизнь?

Многие задаются вопросом о том, что сделать из двигателя от стиральной машины. Рабочий мотор коллекторной схемы подойдет для конструкции разнообразных приборов. Некоторые из них будут рассмотрены в этой статье.

Точильный станок

Его может сделать любой мужчина, если у него имеется мотор от стиральной машины автомат «Индезит», «Аристон» и любой другой модели.

При креплении камня для заточки к двигателю изготовитель может столкнуться с проблемой: диаметр отверстия камня не соответствует диметру вала двигателя. Советуется применить дополнительную деталь, которая вытачивается на токарном станке. Изготовление такого переходника не является сложным. Главное — знать показатель диаметра вала. В наличии должен быть не только переходник. Также надо подготовить гайку, шайбу и специальный болт.

Резьба на гайке нарезается в зависимости от того, в какую сторону будет направлено вращение двигателя. Для вращения по часовой стрелке делается левосторонняя резьба, а против часовой стрелки — правосторонняя. Если не придерживаться этого правила, то камень начнет слетать, так как процесс пойдет на раскручивание.

Если имеется гайка с резьбой, не подходящей по направлению, то можно поменять направление вращения. С этой целью провода обмотки меняются местами.

Можно задать двигателю противоположное вращение, не применяя конденсатор. После того как рабочая обмотка подключается к напряжению в 220 В, камень резко прокручивается в нужную сторону.

Показатель частоты оборотов точильного камня не должен превышать 3000 в минуту. В противном случае камень разорвется.

При применении подобного агрегата в домашних условиях специалисты советуют использовать мотор, частота которого равна 1000 оборотов в минуту.

Точильный станок, сделанный своими руками, необходимо оснастить дополнительными элементами. Они будут служить защитой от пыли и осколков камня при работе.

Кусок металла толщиной около 2 мм можно использовать как кожух.

Как сделать вибростол?

Используя двигатель от стиральной машины автомат фирмы «Аристон», «Ардо» и др., можно сделать вибростол. Он нужен для производства плитки для выкладывания садовых дорожек.

Конструкция вибростола не отличается сложностью. Она включает ровную плиту, скрепленную с основанием подвижными соединениями. Работа коллекторного мотора приводит плиту в движение. В результате из бетона выкачивается воздух, что делает качество плитки выше.

Положение коллекторного двигателя задается в соответствии со схемой. Если его установить не на то место, то стол не сможет правильно функционировать, и производство качественной плитки не получится.

Как сделать бетономешалку?

Двигатель от старой стиральной машины можно использовать и для создания бетономешалки. Это изделие не предназначено для промышленных объемов, но для хозяйственных нужд вполне пригодно.

Чтобы сделать бетономешалку из старой стиральной машины, понадобится не только мотор, но и бак. В емкость бака с активатором вставляется пара лопастей, которые похожи на букву «П». Из бака стандартный активатор следует предварительно убрать. Сделать детали несложно. С этой целью берется полоса из стали толщиной около 5 мм. От нее отрезается нужное количество материала, который сгибается. Две лопасти располагаются с тем учетом, чтобы они составляли прямой угол. Они подсоединяются к баку через отверстие, где находился активатор.

Отверстие в баке, через которое осуществляется слив воды, нужно закрыть. При правильной сборке конструкции можно подключать двигатель.

В зависимости от того, сколько бетона вы собираетесь замешивать, подбирается показатель мощности двигателя. При небольшом объеме можно монтировать мотор с одной фазой. Если предполагается замешивание бетона больших объемов, то устанавливается более мощный агрегат

Следует помнить и о временной передаче. Ее надо заменить редуктором. Он снизит количество оборотов двигателя.

Подключение двигателя от стиральной машины-автомат

• Варианты использования:
• Правильное подключение
• Двигатель от старой стиралки
• Порядок подсоединения:
• Видеоматериал

Использование в хозяйстве деталей от автоматической стиральной машины, которая себя уже успела изжить — вполне привычное явление, если хозяин дома “с руками”. И это — вполне оправдано, ведь техника, даже если она окончательно непригодна к эксплуатации по причине выхода из строя одной или нескольких деталей, имеет в своем устройстве еще массу полезных элементов. Например, подключении двигателя от стиральной машины-автомат для различных дел, полезных в хозяйстве, мы и рассмотрим в этой статье, ведь, если стиралка отслужила свое, то совершенно не факт, что то же самое случилось и с электромотором.

к содержанию ↑

Варианты использования:

• Самый простой случай — приспособление для заточки ножей, ножниц и другой хозяйственной утвари. Этот прибор можно изготовить без труда, если правильно подключить мотор и приспособить точильный камень.
• Если вы затеяли строительство на участке, то вибратор для бетона — как раз то, что может пригодиться на стройке. Усадка бетона будет происходить в разы быстрее. Некоторые умельцы приспособили электродвигатель, чтобы сконструировать вибростол при производстве шлакоблока или тротуарной плитки.
• Можно использовать электродвигатель и в сельскохозяйственных целях. Например, для создания мельницы для перемалывания свежей травы. Это может быть свежий сочный корм для животных, заготовка силоса на зиму или просто утилизация сорных растений.

Таким образом, область использования электродвигателей самая различная. Общее у этих устройств то, что двигатель приводит в действие разные механизмы и насадки.

Правильное подключение

Теперь о том, что представляет собой правильное подключение электродвигателя от стиральной машины-автомат? Нужно помнить о следующих моментах:

• Запуск производится без пускового конденсатора и пусковой обмотки.
• Два белых провода в подсоединении участвовать не будут. Их можно использовать для измерения оборотов.
• Провода красного и коричневого цветов направлены на обмотку.
• Серый и зеленый провода призваны запитывать щетки.

Алгоритм присоединения к электропитанию:

1. Первый из выводов от обмотки подсоедините к источнику питания.
2. К двум следующим выводам подсоедините щетки.

Важно! После этого целесообразно испытать электродвигатель на работоспособность. Включите его и, если вы все сделали правильно, устройство будет вращаться в одном направлении с характерным шумом.

Реверс мотора

Теперь нужно решить еще 2 задачи:

• Обеспечить вращение мотора в обратном направлении.
• Регулировать интенсивность оборотов.

Решить первый вопрос можно, поменяв местами подключение щеток. Еще раз испытайте агрегат на предмет работоспособности. Если с вращением двигателя все в порядке, значит — вы все сделали правильно.

Важно! Для регулирования интенсивности вращения можно использовать комнатный регулятор освещения. Но этот прибор надо немного усовершенствовать, поскольку мощность его не рассчитана на взаимодействие с мотором. Поэтому выпаяйте из неработающей стиралки симистор с радиатором. Теперь остается выпаять маломощную деталь в микросхеме и впаять симистор, извлеченный из стиралки. Эта процедура требует определенного умения. Так что, если считаете, что ваших знаний недостаточно, попросите выполнить эти манипуляции более сведущего человека. Но в большинстве случаев мотор служит верой и правдой без регулирования интенсивности вращения.

Важно! Для любителей мастерить своими руками и дарить вторую жизнь старым вещам на нашем портале есть и другие полезные статьи:

• Старый холодильник;
• Что можно сделать из машинки для стрижки волос?

к содержанию ↑

Двигатель от старой стиралки

Если модель стиральной машины устаревшая, то с использованием ее двигателя будет несколько сложнее. Отыскать вводы и выводы можно при помощи тестера, прозвонив обмотку. Используя тестер, отыскивайте пары “рабочая-пусковая”. Сопротивление пусковой больше, чем рабочей.

Важно! Как и в случае с автоматической машинкой, конденсатор не нужен. Это объясняется тем, что двигатель имеет пусковую обмотку.

Если пустить в ход конденсатор, то мотор попросту сгорит.

к содержанию ↑

Порядок подсоединения:

1. Подайте напряжение в 220 В к рабочей обмотке.
2. То же напряжение (но на непродолжительное время) нужно подать к кнопке запуска.
3. После того, как кнопка отпущена, питание на обмотку не подается.
4. Для реверса двигателя нужно поменять местами контакты обмотки.

Важно! При работе двигателя необходимо его зафиксировать. Оптимальный вариант — стационарное использование. Вращается мотор достаточно быстро, поэтому соблюдать правила безопасности необходимо.

к содержанию ↑

Видеоматериал

Если двигатель проявляет признаки неисправности, старайтесь устранить поломку немедленно. Иначе — все ваши схемы, идеи по его применению будут бесполезны.

Справка по двигателю стиральной машины с прямым приводом

• Информация по ремонту и техническому обслуживанию бытовой техники »
  • Разделы для ремонта бытовой техники
  • Советы по бытовой технике и быту
  • Бытовая техника
  • Новости бытовой техники и отзыв бытовой техники
  • Инструменты для обслуживания бытовой техники
  • Советы Дня Земли по приборам
  • Код неисправности устройства Полезные советы и рекомендации
Информация об устройстве
• : часто задаваемые вопросы и ресурсы »
  • Часто задаваемые вопросы
  • Форум вопросов и ответов
  • Раздел ресурсов
  • Произв. Номера телефонов, местонахождение гарантийного дилера/сервиса
  • Веб-сайты производителей
  • Таблица преобразования единиц измерения
  • Нужно пожаловаться?
  • Совет недели по ремонту бытовой техники
• Информация о покупке запасных частей и руководств по эксплуатации »
  • Измерение CUFT прибора
  • Нужны запчасти? См. наши НОВЫЕ запчасти для бытовой техники, раздел
  .
  • Помощь при покупке / сравнение цен ссылки
  • Руководства по ремонту бытовой техники
  • Места поломки деталей, руководства по эксплуатации и уходу
  • Инструменты, аксессуары и предметы обслуживания
  • Комплекты для технического обслуживания и ремонта

Главная » Помощь по ремонту бытовой техники » Помощь по ремонту стиральной машины » Процедуры доступа к стиральной машине с прямым приводом » Помощь по двигателю стиральной машины с прямым приводом

Помощь по ремонту бытовой техники:

• Посудомоечные машины
• Сушильные машины — газовые и электрические
• Поддержка ApplianceAid
• Электрические плиты
• Утилизация пищевых отходов
• Морозильные камеры — лари и вертикальные стойки
• Газовые плиты
• Льдогенераторы
• Диспенсеры для льда и воды
• Советы по обслуживанию
• День переезда помогает
• Микроволновые печи
• Портативные осушители
• Холодильники
• Запасные части
• Стиральные машины
• Фильтры для воды
• Оконные кондиционеры

Поиск по более чем 2,1 миллионам деталей бытовой техники

Лучше с профессионалами

Подключение к торговому оборудованию

Новый год Новые скидки до 50%

Двухтопливные генераторы

Зачем покупать у нас

Прачечная

Smeg Appliances

Summit Appliances

Bluestar Appliances

Sharp Appliances

Cosmo Appliances

Zephyr Appliances 0

Испытание двигателя с прямым приводом для обычного двигателя.

Это просто ссылка на типичный двигатель с прямым приводом, некоторые из которых имеют 3 скорости, некоторые — две скорости, а некоторые — одну скорость. Цвета не высечены на камне и могут различаться, но это хороший пример того, как управлять двигателем. Ваша стиральная машина должна иметь электрическую схему в консоли, которую вы также можете использовать.

Перегоревший провод (особенно на штекере двигателя) может остановить работу стиральной машины. Пусковой конденсатор может препятствовать работе двигателя, пусковой конденсатор может быть рядом с двигателем или вверху в области консоли. Как проверить конденсатор омметром.

(нажмите на картинку для увеличения)

A) Проверьте непрерывность пусковой обмотки между черным и *желтым* проводами. Сопротивление 4-7 Ом нормальное.

B) Проверьте непрерывность высокоскоростной обмотки между синим и белым проводами. Сопротивление 3/4 — 2 Ом нормально.

C) Проверьте непрерывность обмотки низкой скорости между белым и бело-фиолетовым проводами.

D) Проверьте непрерывность обмотки сверхнизкой скорости между белым и бело-оранжевым проводами. Сопротивление 1&1/2 — 3 Ом нормально.

E) Проверьте целостность цепи защиты двигателя между белым и бело-черным проводами. Вы должны увидеть полную непрерывность с 0 Ом.

F) Если все эти контрольные точки в порядке… тогда вы можете проверить центробежный переключатель двигателя, сначала сняв насос и отсоединив жгут проводов двигателя от переключателя, а переключатель от двигателя. Отсоедините внутренние провода двигателя (запишите, какого цвета и от какой клеммы они пришли) и проверьте контакты переключателя, как указано здесь….

Нажав на привод переключателя, вы должны обеспечить непрерывность между красной и черной клеммами, а также оранжевой и синей клеммами.

Отпустив привод, вы должны обеспечить непрерывность между оранжевой и бело-фиолетовой клеммами. Между красной и черной клеммами или оранжевой и синей клеммами не должно быть непрерывности.

Детали для ремонта стиральной машины Whirlpool

Причины, по которым сгорает мотор в стиральной машине | Главная Путеводители

By Jerry Walch

Двигатели стиральных машин имеют прочную конструкцию и рассчитаны на весь срок службы машины при надлежащем профилактическом обслуживании. В большинстве случаев, когда двигатель стиральной машины перегорает, это происходит из-за того, что владелец не выполнил плановое техническое обслуживание машины или кто-то неправильно выполнил текущий ремонт. Базовое профилактическое обслуживание — это то, что может сделать почти каждый, обладая небольшими знаниями и несколькими инструментами, которые, вероятно, уже есть в вашем домашнем наборе инструментов.

Скопление грязи

1. Одной из основных причин преждевременного выхода из строя двигателя является грязь. Грязь может попасть в пусковой выключатель двигателя, что приведет к замыканию подвижных контактов и замыканию пусковой обмотки двигателя или к плотному замыканию контактов. В первом случае двигатель вообще не запустится, а просто будет громко гудеть и потреблять исключительно большой ток. Если автоматический выключатель не сработает, чрезмерно большой ток сожжет основное рабочее крыло двигателя. Во втором случае соединение с высоким сопротивлением вызывает падение напряжения, которое не позволяет пусковой обмотке получить полное напряжение. В любом случае, если ситуация продлится достаточно долго, обмотки двигателя сгорят.

Изношенные подшипники

1. Изношенные подшипники могут создать большую нагрузку на двигатель и привести к его преждевременному выходу из строя. Любой из подшипников в трансмиссии стиральной машины, подшипник бака или подшипники скольжения в самом двигателе могут привести к преждевременному перегоранию двигателя. В случае подшипников скольжения двигателя неправильная очистка двигателя ускоряет износ подшипников. К сожалению, двигатели стиральных машин не предназначены для разборки и ремонта, поэтому вам придется заменить двигатель.
