Как подключить двухклавишный выключатель . Электропара

Электрические выключатели предназначены для управления светом – регулируя положение клавиш, можно отключить или включить группу лампочек в люстре или светильнике. Наиболее востребованными являются двухклавишные выключатели, они подходят для люстр с количеством ламп от 3 до 6. В данной статье вы можете узнать, как подключить двухклавишный выключатель света.

Прежде всего, нужно разобраться в особенностях механизма. Все выключатели крепятся к проводам с помощью самозажимных клемм или винтовых зажимов. Безусловно, первый вариант предпочтительнее, поскольку самозажимные клеммы обеспечивают прочный контакт и не требуют регулярного обслуживания. Если же производитель использовал винтовые зажимы, концы проводов нужно будет поместить в клеммную колодку и стянуть винтами. Данный способ менее надежен, поскольку придется периодически осматривать соединения и в случае необходимости подтягивать их. Кстати, ослабление винтов часто приводит к выходу выключателя из строя – контакты отходят и напряжение перестает поступать на прибор.

Схема подключения двухклавишного (двойного) выключателя позволит выполнить установку без ошибок. На схеме четко определен принцип работы выключателя, который представляет собой два одноклавишных выключателя, заключенных в один общий корпус. Заземляющий провод (наиболее часто имеет желто-зеленую окраску) и нулевой провод (ноль) подключаются непосредственно к лампочкам люстры или светильника, а фазный провод (фаза) сначала проходит через двухклавишный выключатель. Во время выключения одной из клавиш происходит разрыв цепи (фазы), таким образом и регулируется яркость освещения.

Перед установкой следует подготовить необходимый набор инструментов. Это:

  • Отвертки (крестовая, индикаторная)
  • Острый нож для снятия изоляции с провода
  • Пассатижи
  • Уровень и карандаш

Самое время приступить к подключению двухклавишного выключателя. На первом этапе следует обесточить рабочее помещение, для этого нужно использовать автоматический выключатель. В жилых домах и квартирах почти всегда в щитке присутствует несколько автоматов. Если в данный момент свет не очень нужен, лучше отключить все рычаги. Ну а если на кухне готовится еда, или есть другие существенные причины не выключать свет, нужно попробовать отжимать рычаги и попутно проверять наличие электричества в рабочей комнате. Вообще очень важно не перепутать автоматы – они не всегда устанавливаются на конкретную комнату. Может быть так, что один автомат отвечает за розетки, а второй за выключатели. Вот почему проверять наличие напряжения в сети следует только в месте установки выключателя.

Далее нужно привести в порядок монтажную коробку (если выключатель устанавливается на стену при скрытой проводке). Концы проводов обрезаются так, чтобы оставалось около 10-15 см (вдруг при контрольной зачистке провода он обломится, придется наращивать). Зачищаем провода (снимаем изоляцию на пару сантиметров). Профессиональные электрики быстро справятся с этой задачей, но человек неопытный может несколько раз случайно обрезать провод, вот почему нужно оставлять достаточный запас длины. Провода вставляются в клеммы выключателя согласно схеме, которая обычно указывается на тыльной части прибора. Если схемы нет, фазный провод идет на клемму «L», а ноль и заземление идут в клемму со стрелочками.

Если используется блок с двумя выключателями (модуль), нужно учитывать, что каждый из одноклавишных выключателей в составе данного блока нужно подключать отдельно, ведь они не зависят друг от друга.

После того, как провода подключены к выключателю, нужно аккуратно «утопить» их в установочной коробке, избегая резких движений, чтобы не сломать жесткие жилы. После этого можно закрепить выключатель на стене, выровняв его по уровню. Если есть рамка, устанавливаем ее, и только на последнем этапе вставляем клавиши и проверяем работоспособность сборки.

Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно.

Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют

проходными выключателями или переключателями).

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

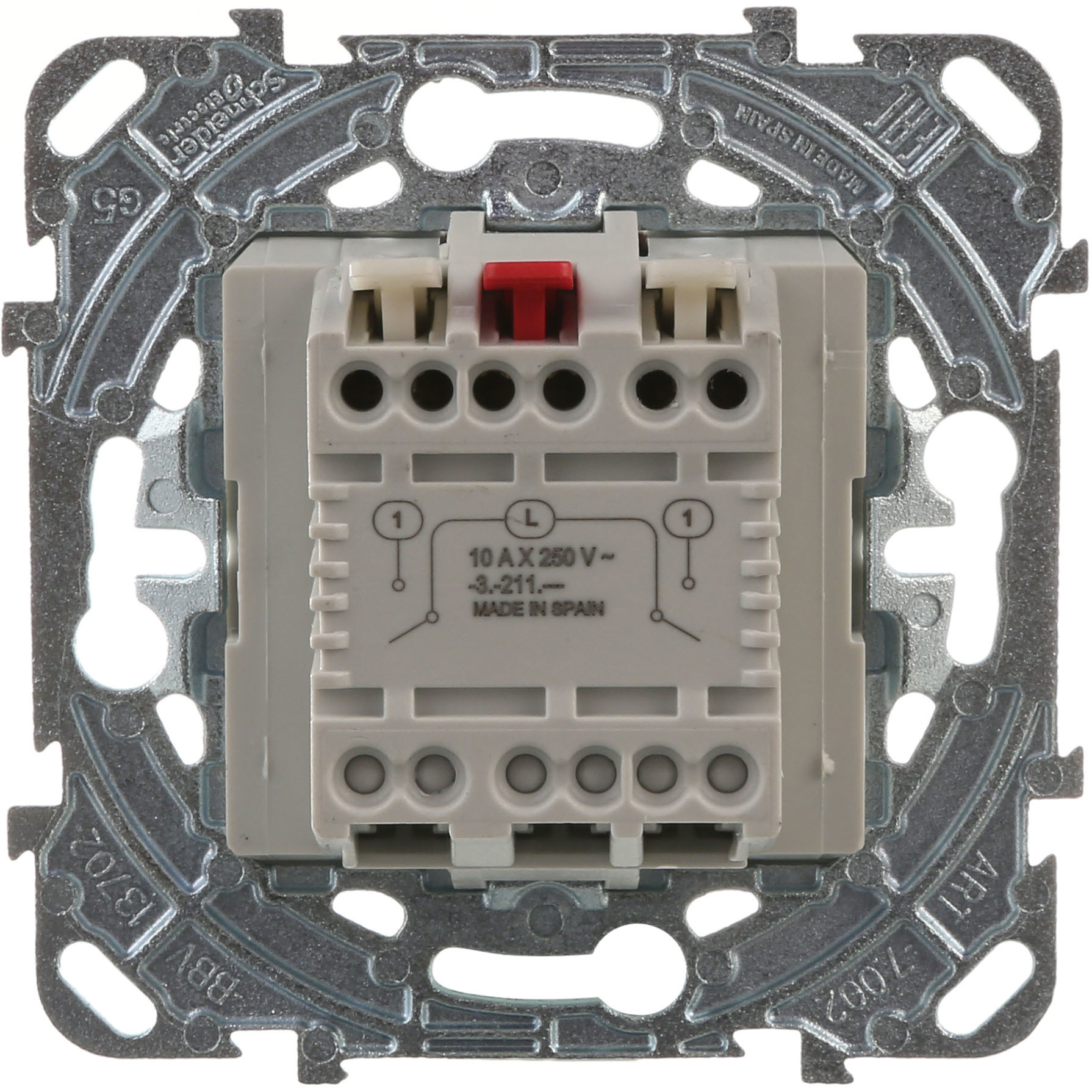

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

  • Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
  • Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
  • При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
  • Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

  1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
  2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
  3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
  4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
  5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.




Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

  • Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
  • Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
  • Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
  • Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла40Не помогла4

Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

Автор Дмитрий Гаврюк На чтение 8 мин. Просмотров 5.2k. Опубликовано

При выполнении работ по монтажу электрических сетей освещения 220В бытовых и промышленных помещений, часто возникает необходимость управления несколькими приборами освещения из одной точки. Для этих целей используется выключатель с двумя клавишами. Устройства такого исполнения обеспечивают включение и выключение осветительных приборов, имеющих две и больше лампы. Иногда, схема размещения электропроводки сети освещения предусматривает управление несколькими группами светильников или отдельных ламп на одном светильнике. Двухклавишный для этих целей также подходит.

Для правильной работы двойного выключателя необходимо правильно осуществить его подключение. При этом следует придерживаться определённой последовательности действий для обеспечения личной безопасности и безопасности окружающих. Рекомендации по безопасному монтажу на две лампочки рассмотрены ниже.

Подготовительные работы

Подготовка к монтажу электрических коммутационных аппаратов (в этом случае выключателей) предусматривает понимание их устройства, назначения, исполнения, принципа работы и наличие инструмента для их установки в бытовых и промышленных условиях.

Регулирование количества включённых приборов освещения осуществляется за счёт выключателя, имеющего дополнительный отходящий контакт и отдельную кнопку управления. Размерами он обычно не отличается от одноклавишных. Это сделано для удобства замены их друг на друга. Главное отличие состоит в их коммутационной «начинке».

Устройство на две клавиши имеет рабочую часть, включающую три контакта. Один из контактов входящий, а два остальных — отходящие. Исходящие контакты имеют независимое друг от друга управление включением и выключением.

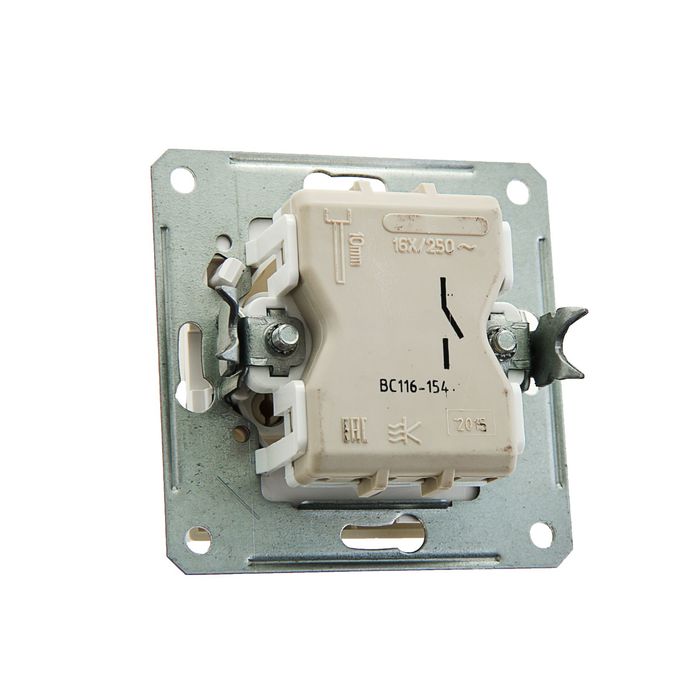

В процессе установки его располагают таким образом, чтобы отходящие контакты располагались вверху. Это обусловлено общепринятыми стандартом положения вкл./выкл.

Рабочая часть двухклавишного выключателя (слева)

На клемму приходящего контакта подключают фазный провод, приходящий от распределительной коробки. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Нулевой провод (рабочий ноль) к потребителям выводится из распределительной коробки, и не проходит через выключатель.

По своему исполнению двухклавишные модели разделяются на модели для установки непосредственно на стену (для открытой проводки), и модели для внутренней установки в стене (для скрытой проводки).

Выключатель для открытой проводкиВыключатель для скрытой проводки

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Подключение двухклавишного выключателя при наличии в сети заземляющего проводника

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника

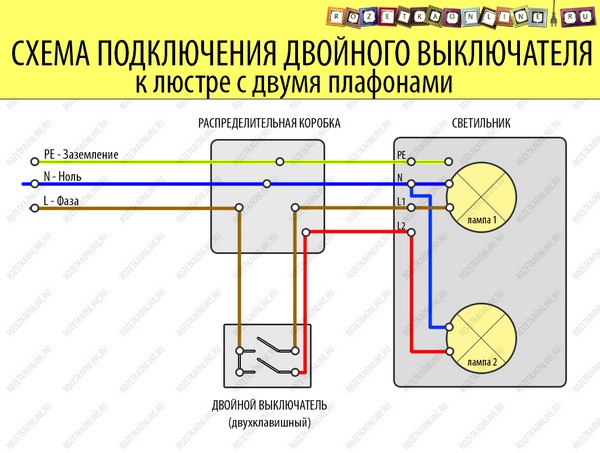

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

Управление двумя независимыми группами потребителей освещения

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Какие инструменты и материалы понадобятся для монтажа двойного выключателя

Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.

выключатель для открытой проводки:

  • Электродрель.
  • Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).
  • Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.
  • Отвёртка — индикатор для определения наличия напряжения в сети.
  • Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
  • Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
  • Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
  • Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).

Для обеспечения безопасности от поражения электрическим током, весь инструмент должен быть с изолированными ручками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.

Набор отвёрток с изолированными ручками + индикатор напряжения

Выключатель для скрытой проводки.

Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.

Коронка на перфоратор под розетку, выключатель

А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

Сверление отверстия под выключатель

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

Удаление элементов стены

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

Проверка диаметра и глубины отверстия

4. Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

Штраб для электропроводки

5.Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

Вырезание отверстия под провод

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

Смачивание поверхностей

7.Нанесение строительной смеси в отверстие и установка корпуса.

Нанесение смеси

8. Установка пластикового корпуса.

Фиксация необходимого положения

9. Удаление лишнего раствора смеси.

Удаление смеси

10. Выравнивание поверхности раствора.

Зачистка и выравнивание поверхности

11. Окончательное положение корпуса выключателя после затвердения раствора.

Выполнен монтаж пластикового корпуса

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

Для безопасной работы отключаем напряжение сети, в которую подключаем устройство. Предварительно определяем фазный и нулевой провода с помощью индикатора напряжения. Маркируем провода, чтобы в дальнейшем не запутаться.

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Подключение фазного провода

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

Подключенная рабочая часть выключателя

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

Фиксация рамки

13. Осталось лишь установить клавиши выключателя и он готов к работе.

Установка клавиш выключателя

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Как установить и подключить выключатель на две клавиши своими руками: видео

Возможные ошибки и пути их решения

При подключении рабочей части можно перепутать фазный и нулевой провод, чтобы этого избежать, необходимо своевременно их промаркировать.

Положение клавиш выключателя стандартно устанавливается следующим образом:

Общепринятое положение клавиш при включённом и отключённом режиме

Установка выключателей — не особо трудоёмкий, хотя и многоэтапный процесс. При соблюдении вышеуказанных рекомендаций и их последовательности, проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электрических приборов и оборудования) отключи питание в сети и проверь отсутствие напряжения на рабочем месте. Очень важно принять меры для ошибочного включения напряжения в сети. Для того чтобы никто не включил автоматический выключатель, который вы отключили перед началом работы, по ошибке, на нём следует вывесить плакат «Не включать, работают люди!» либо запереть этот автомат в боксе на замок (если такой есть). Безопасность прежде всего!

Дмитрий. 29 лет. Образование - инженер-механик. Работаю в горнодобывающей промышленности. Оцените статью: Поделитесь с друзьями!

Схема подключения двухклавишного выключателя. Подключение двойного выключателя ~ Электрик в квартире и частном доме.

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.
Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.
В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.
Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.
В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.
Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.
Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.
Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.
В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.
Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.
Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.
Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.
Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.
Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.
Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.
Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.
В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).
Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.
С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.
В нашем случае провод идущий на общий контакт - коричневого цвета, а провода с двух выходов синего и желтого.
В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.
К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.
После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.
Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.
Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Как подключить двойной выключатель

Распространенной проблемой в каждой квартире становится, как подключить двойной выключатель. Причиной замены может быть его поломка или желание установить новые выключатели с новым модным дизайном. При покупке выключателей следует учитывать многие факторы: технические параметры, дизайн, цвет, качество, цену. Не рекомендуется покупать выключатели с корпусом из фарфора ввиду их хрупкости и склонности к поломкам при установке.

На тыльной части устройства изготовитель помещает схему его подключения к электросети. В этой схеме показано место общего провода и 2х подводящих. С общим проводом соединена фаза, идущая из распределительной коробки. Остальные два провода ведут к лампочкам люстры. Если вдруг на выключателе нет схемы подключения, то порядок соединения выводов поможет определить тестер.

Как подключить двойной выключатель?

Если производится смена выключателя, нужно сначала обесточить место работ, где будет производиться замена выключателя. Вышедший из строя выключатель вынимается из монтажной коробки. Для этого снимается верхняя крышка, и ослабляются винты распорной системы. Переносим провода на новый выключатель по схеме и возвращаем на исходное место.

Схема, показывающая подключение двойного выключателя приведена на рисунке:

Установка двойного выключателя с параллельной прокладкой новой проводки
Рассмотрим, как работает схема двойного выключателя. Если прокладывается новая проводка, следует позаботиться о надежности и безопасности разводки. Провода из распределительной коробки должны быть правильно разведены. Чаще всего коробка размещается над выключателем. Следует позаботиться о легком доступе к ней при ремонтных работах.

Порядок монтажа электропроводки в распредкоробке:

 Провода, служащие для питания всей линии, а также провода, соединяющие коробки и идущие к розеткам идут сквозь отверстия сбоку.

• Отверстие сверху в распределительной коробке служит для того, чтобы подключиться к источникам света. Фазы выполняются двойным проводом, нуль представляет собой одинарный провод.

• Те провода, которые присоединяются к выключателю, идут сквозь отверстие внизу коробки, в этом случае фаза представляет собой одинарный провод, а для светильника – двойной.

Такой способ монтажа избавит от лишнего тестирования проводов в дальнейшем.

Для соединения проводов одинакового цвета удобно применить винтовые соединители, простые и надежные. Особенно важен такой вариант соединения, если одновременно используются провода из меди и алюминия. Прямое соединение этих двух металлов зачастую приводит к окислению, неплотный контакт вызывает нагрев, а нагревание провода в свою очередь может довести до выгорания и пожара.

Одинарный провод на устанавливаемом выключателе соединяется с общим проводом, в то время как двойной провод идет к люстрам.

Получается, что фаза при данном виде подключения становится разорванной на выключателе. Это позволяет менять лампы в светильниках при выключенном состоянии выключателя.

Выключатель двойной с розеткой

Схема включения такого механизма, как выключатель двойной с розеткой, показана на рисунке:

Рис. (1) Схема подключения двойного выключателя с розеткой.

Для проводки без земли

От РК до розетки и двух клавишного выключателя, надо проложить пятижильный кабель (или, может быть, два кабеля: один с двумя жилами, а другой с тремя). При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, другой провод — ноль к розетке, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки до источников света идут двухжильные провода (фаза, ноль).

Для проводки с землёй

От РК до розетки и двухклавишного выключателя, прокладывается шестижильный кабель. При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, две других — ноль и земля идут на розетку, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки на источники света идут трехжильные провода (земля, фаза, ноль).

Конечно, такие комбинации электрических устройств в выключателях чаще всего морально устарели и не отличаются надёжностью. Кроме того металлическая монтажная коробка лишает свободы выбора выключателя, если нужно его заменить. В случае ремонта от подобных выключателей нужно избавляться, поменяв их на выключатели стандартными установочными коробками.

Что такое проходной выключатель?

Проходной выключатель – выключатель, управляющий включением/выключением электроэнергии из двух разных мест. Такие выключатели используются с целью экономии электроэнергии. Допустим, мы заходим в длинный коридор, включаем свет, проходим по коридору, а в конце коридора выключаем свет уже другим выключателем. Электрические выключатели виды, свойства, типы.
Вид схемы для включения проходного выключателя зависит от количества управляющих точек. А их может быть несколько:

• на этажах многоэтажного дома,
• в коридоре при входе в комнаты.


Обычный выключатель имеет 2 контактные клеммы два подводимых провода.

Проходной выключатель, иначе именуемый переключателем цепей, снабжен тремя контактами с подводом трех проводов. Для включения или выключения электричества из большего количества точек, требуются перекрестные выключатели. Они имеют 4 контакта и 4 провода. Кроме источников света так подключаются любые, управляемые из разных точек.
Рассмотрим подробно, как подключить двойной проходной выключатель, дающий возможность отдельно управлять 2мя различными линиями.

Обычно, двухклавишные схемы используются в кабинетах, комнатах – в местах, где из разных мест можно раздельно включить две линии освещения. В коридорах же достаточно и простого проходного выключателя.

Надо помнить, что положение переключателя не имеет значения. Щелчок по выключателю при включенном свете, выключит его и наоборот. Этим проходные переключатели принципиально отличаются от обычных с их фиксированными положениями.
Двухклавишный проходной выключатель составлен из 2 одноклавишных проходных, смонтированных в едином корпусе. Для подключения двухклавишного проходного выключателя требуется шесть контактных клемм: две входных и четыре выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Рассмотрим подробно подключение двойных проходных выключателей.Они имеют 2 взаимно независимых группы контактов.
Как показано в приведенной схеме на 2й контакт правого выключателя поступает фаза с распредкоробки сети дома. Затем контакты 1 и 2 соединяются с помощью перемычки. С левого же переключателя 1 и 2 ведут самостоятельно без пересечения на два автономных друг от друга светильника. 4 контакта, являющихся перекрестными попарно соединяются друг с другом. Нулевой провод, так же как и в стандартных источниках света, попадает к светильникам прямо с распредкоробки.

Если требуется создать схему управления более 3 мест, нужны будут пара 2х клавишных выключателей концевого вида и один двойной перекрестного вида. Этот перекрестный выключатель ставят двумя концевыми.

Видео подключения выключателя и розетки

Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Подключение двухклавишного выключателя своими руками, сехма, видео – tokzamer.ru

Двухклавишный выключатель необходим для подключения светильников и люстр, работающих в двух режимах. Каждая клавиша подключает отдельный источник (или группу источников) света. Схема подключения двухклавишного выключателя мало чем отличается от схемы одноклавишного: по сути, такой выключатель состоит из двух одинарных, помещенных в общий корпус. Однако, существуют некоторые нюансы.

Способы присоединения проводов к выключателю

Подсоединение проводов к выключателю осуществляется двумя способами: с помощью самозажимных клемм или винтовыми зажимами. В последнем случае оголенная жила провода вкладывается в колодку между неподвижной и подвижной пластиной, которые стягиваются винтом. Недостатком такого способа является необходимость периодического осмотра и подтягивания винта, который ослабляется из-за температурного расширения металла проводника. В связи с этим некоторые производители современных выключателей применяют самозажимные клеммы, благодаря особому устройству которых подобные проблемы исключены. Можно купить промышленные светильники в компании ODIS, которая  изготавливает энергоэффективное световое оборудование для промышленных и торговых предприятий.

Новшеством разработчиков являются модульные технологии: они позволяют собирать из отдельных компонентов необходимую схему. Остается лишь поместить ее в корпус и соединить клеммы определенным образом. В итоге составлением отдельных одиночных выключателей получаем двух- или трехклавишные устройства.

Пошаговая инструкция по подключению двухклавишного выключателя

Основное правило подключения двухклавишного выключателя заключается в том, что рабочий «ноль» подсоединяется к прибору освещения напрямую (также и «земля»), а фаза «разрывается», проходя через выключатель.

Для монтажа необходим следующий инструмент: плоская и крестовая отвертки, индикатор напряжения, бокорезы пассатижи, а также уровень. Если необходимо «гнездо» для подрозетника – перфоратор с коронкой диаметром 70 мм и зубило.

При подключении двухклавишного выключателя соблюдаем следующий порядок действий.

  1. В щитовой отключаем электропитание (рычаг автоматического выключателя ориентирован вниз) и проверяем отсутствие напряжение с помощью индикатора.
  2. В «гнездо» вставляется пластиковый стаканчик (подрозетник), через отверстия в котором заводятся три жилы одного или двух кабелей, проложенных от монтажной коробки.
  3. С помощью бокорезов укорачиваем и до 100 мм жилы и оголяем их на 10 мм. Необходимо заранее определить фазный провод. Если это не было выполнено – следует временно включить в щитовой электропитание и пользуясь индикатором напряжения отыскать нужный провод. После этого электричество вновь отключается.
  4. Фазный провод подсоединяем к клемме, обозначенной буквой «L» (линия), остальные две жилы – в клеммы, обозначенные стрелочками. Каждая клемма соответствует определенной клавише. Обычно фазный провод – с изоляцией белого цвета, а остальные – желто-зеленого и синего. Но встречаются и другие расцветки (тогда «фаза» будет с красной изоляцией, а остальные провода – с белой и черной).
  5. Если важен порядок включения разных групп источников света – проверяем после пробного включения и меняем местами провода в клеммах со стрелками в случае несоответствия.
  6. Вставляем корпус выключателя в подрозетник и фиксируем с помощью шурупов с фронтальной стороны, а также с помощью внутренних раздвижных «лапок». При этом проверяем с помощью уровня положение устройства.
  7. Устанавливаем декоративную рамку и пластиковые клавиши.
  8. Подсоединяем источник света и проверяем правильность работы выключателя.

Соединение проводов в монтажной коробке

К монтажной коробке от распределительного щитка для группы освещения всегда прокладывается двухжильный провод (заземлением светильников в квартире справедливо пренебрегают). Чаще всего фазный провод – в изоляции красного цвета, а нулевой – синего.

От монтажной коробки к каждой группе источников света подводится также двухжильные провода. При этом нулевой провод каждой группы соединяется с нулем, приходящим в коробку от щитовой. Допускается последовательное соединение на клемме ближнего к коробке потребителя.

Фазный провод от щитовой соединяется с проводом трехжильного кабеля, идущего от коробки к выключателю (к клемме «L»). Два других провода этого же кабеля (присоединенные к клеммам выключателя, обозначенным стрелками) скручивают по отдельности с вторыми проводами каждого кабеля, с помощью которого запитаны светильники.

Скрутки должны быть длиной не менее 40 мм. Повив жил должен быть тугим (для этого используют пассатижи). Обязательно выполняют пайку контактов, после чего изолируют их лентой ПВХ. Можно использовать скотч-локи.

Как видно, схема подключения двухклавишного выключателя довольно проста. Выполнить такую работу может каждый, кто будет точно соблюдать вышеуказанную инструкцию.

Подключение двухклавишного выключателя: схема, инструкция по установке

В процессе эксплуатации домашней электросети происходят поломки установочных изделий – выключателей, розеток, выход из строя светильников. В некоторых местах жилых помещений устанавливаются двухклавишные выключатели света, которые позволяют включать свет раздельно. Это предназначено для таких комнат как туалет, ванная комната, зал, в котором находится люстра. Для подключения люстры используется двухклавишный выключатель, это нужно для изменения уровня освещенности в помещении.

Схема подключения двухклавишного выключателя

Так как же подключить двойной выключатель на две лампочки самостоятельно? Для знающего человека это не составляет большого труда, опытный в своем деле мастер сделает это довольно быстро и легко. Для работы понадобится электромонтажный инструмент – плоскогубцы с изолированными ручками, тестер для проверки отсутствия/присутствия напряжения, отвертка со сменными насадками (битами), изоляционная лента, фазоуказатель.

Монтаж двухклавишного выключателя производится силами одного специалиста-электромонтажника, для обеспечения безопасности проводимых работ необходимо произвести отключение (обесточивание) домашней электросети. Делается это путем отключения автоматических выключателей в распределительном щитке вводного устройства электропитания квартиры или частного дома.

После обесточивания домашней электропроводки неисправный выключатель снимается (демонтируется), и на его место производится монтаж нового (исправного) двухклавишного выключателя. Двухклавишный выключатель обеспечивает раздельное электропитание двухламповых светильников или двух смежных помещений (к примеру, туалет и ванная).

Схема подключения

Электрическое подключение выключателя на две лампочки производится достаточно просто и делается аналогично одноклавишным выключателям. Для этих целей необходимо иметь плоскогубцы и крестовую отвертку, в процессе работы снимается неисправный выключатель и на его место производится монтаж нового выключателя. Двухклавишный выключатель обеспечивает распределенное включение/отключение электрических ламп как в люстрах, так и в смежных помещениях.

Провода из алюминия или меди вставляются в зажимы выключателя и надежно закручиваются. В такой электросхеме используется три провода – один провод приходящий фазный, два других провода уходят на лампы. Правильная схема элетроподключения должна обеспечивать разрыв фазного провода, то есть выключатель производит разрыв электроцепи питания.

Схемы электроподключения

После того как провода прикручены к зажимам выключателя, выключатель устанавливается в монтажный металлический/пластиковый «стакан», под этим названием подразумевается монтажное приспособление, которое предварительно в ходе электромонтажа крепится к стене распорными винтами.

Если выключатель предназначен для «утопленной» установки в стене, то используется схема такого монтажа; в случае если конструктивно выключатель сделан вынесенным от стены, то он монтируется на предварительно установленное основание из диэлектрического материала.

Электрическая проводка предварительно монтируется на стене (в случае если электропровода будут скрыты под слоем штукатурки), для таких целей используется специализированный крепеж. Если же электропроводка будет монтироваться поверх оштукатуренной поверхности стен, то в этом случае используется пластиковый кабельный канал. Этот канал монтируется на стенах при помощи тех же распорных винтов.

Производство электромонтажных работ

Для электромонтажных работ в доме дополнительно потребуется электрический перфоратор или дрель. Здесь все зависит от того, какого вида стены: если стена кирпичная, то вполне сойдет дрель, а в случае, если дом построен из железобетонных панелей, необходимо использовать только перфоратор.

Для сверления отверстий в стене используются только свёрла с победитовой напайкой. При сверлении стены необходимо периодически выводить сверло из отверстия и охлаждать его в воде. Это позволит избежать поломки сверла (выпадение победитовой напайки) при длительной работе. Материалом, используемым для припаивания победита к сверлу, служит латунь. Этот металл является мягким и может расплавиться от воздействия высокой температуры.

Свёрла, необходимые при работе, должны быть хорошего качества и от известных производителей. Лучше всего при этих работах в наличии иметь набор различных победитовых свёрл, при этом эффективность работы по электромонтажу значительно возрастет.

Сверление отверстий в стене перфоратором для установки подрозетников

Предварительно места будущего сверления под крепежные элементы размечают, для этого можно использовать графитовые карандаши или твердым металлическим предметом нанести риски на поверхности стен. По местам разметки производится сверление отверстий дрелью или перфоратором.

В просверленные отверстия вбиваются распорные элементы, для этого можно использовать молоток с деревянной оправкой. Распорные крепежные элементы должны плотно держаться в готовых отверстиях. Электропроводка укладывается и крепится с помощью распорных винтов. В распредкоробки выводятся провода от выключателя и лампочек, а также подводящая линия от вводного устройства электропитания.

При электромонтаже лучше всего использовать провода с цветными жилами, в таком случае будет легче ориентироваться в подключениях электросети. Для фазного провода лучше использовать провод красного цвета, нулевой провод может быть любого другого цвета.

Сборка освещения в доме

Для проведения работ по монтажу, электроосвещению дома или квартиры необходим качественный инструмент – дрель, перфоратор, победитовые свёрла, плоскогубцы, кусачки, бур для перфоратора (используется для сверления больших отверстий в стене под розетки/выключатели), изолента, электрический тестер для проверки напряжения, отвертка со сменными насадками, нож для зачистки изоляции проводов, двухполюсный индикатор напряжения.

Неправильную схему сборки освещения можно выявить с помощью тестера, при неверном подключении электросхемы будет срабатывать автоматический вводной выключатель в распределительном щитке. Поэтому схему обесточивают и вызванивают тестером участки цепи для выявления короткого замыкания.

При установлении места замыкания необходимо в этом месте произвести расключение проводов, сделать правильное подсоединение и заизолировать скрутку проводников. Подключение к вводным питающим устройствам смонтированной электропроводки делается в последнюю очередь, после того как вся схема смонтирована и уложена под штукатурку или в кабельные каналы.

Схема соединений в распредкоробке

Подрозетники из металла или пластика устанавливаются в заранее высверленные отверстия большого диаметра (делается при помощи перфоратора с буром) и крепятся по месту распорными крепежными элементами.

При производстве работ вместо скруток проводов можно использовать небольшие клеммные колодки, это позволит быстрее проводить монтажные работы и в дальнейшем упрощает эксплуатацию электрической проводки. В клеммных разъемах удобнее всего производить подключения электрических силовых групп, делается это с помощью крестовой отвертки.

Двухклавишный выключатель также будет выполнять функции переключателя освещения, за счет включения одной или двух клавиш будет изменяться уровень освещенности помещения. Двухклавишный выключатель может обеспечивать раздельное включение ламп люстры, групп точечных светильников, смежных помещений.

Схема подключения двухклавишного выключателя

Вторую группу точечных светильников от выключателя можно подключать в большем числе, на первую клавишу подключить один-два осветительных прибора, на вторую сделать подключение из трех-пяти лампочек. В результате такой комбинации удобно изменять яркость света в различных комнатах или нежилых помещениях.

Завершающая фаза электромонтажных работ

После того как вся электросхема собрана/смонтирована, все соединения заизолированы и уложены на место, производится «прозвонка» электроцепей без вкрученных лампочек при помощи тестера (мультиметра) как с включенными выключателями, так и с отключенными. Это позволит проверить правильность сборки схемы освещения.

Если все было собрано правильно, то тестер покажет отсутствие электрического сопротивления. Далее во все светильники вкручиваются осветительные лампы, вся проводка подключается к вводному распределительному устройству (обычно в нем смонтированы одно- или двухполюсные автоматические выключатели на 16/25 А). Производится включение всей цепи в работу, проверяется работа всех выключателей освещения путем раздельного включения/отключения клавиш.

Выключатель в подрозетнике

Дополнительно просматриваются места скруток проводов и соединений с целью возможного обнаружения в них нагревов, это может привести к выгоранию электрического соединения. Поэтому необходимо своевременно устранять такие дефекты. Также необходимо, чтобы не было перегрузки по току на выключателе, при излишней нагрузке он быстро выйдет из строя.

Двустороннее подключение переключателя света

Двустороннее подключение переключателя света

Двусторонний переключатель света означает управление одним светом или электрическим устройством с помощью двух разных переключателей из разных мест. Здесь каждый коммутатор будет иметь общую клемму L1 и L2 (L = линейная клемма). С помощью электрического провода соединяются 2 клеммы переключателя. Здесь после того, как электрическая цепь завершается, когда оба включаются или два выключаются. Если один из переключателей становится включенным или выключенным, это означает, что электрическая цепь между переключателями и светом не замкнута, следовательно, ток не будет протекать.Использование электрического переключателя зависит от ваших электрических характеристик. Всегда помните, что у двустороннего переключателя будет три клеммы.

2-позиционные переключатели света полезны для включения или выключения света с разных конечных точек. В этой статье описывается простое двухстороннее подключение переключателя света с аккуратной принципиальной схемой и деталями проводки.

Включение / выключение света с двух сторон более удобно, когда мы рассматриваем лестницу, двухстороннее управление освещением просто и легко построить.

ВНИМАНИЕ Высокое напряжение переменного тока - Обращайтесь с осторожностью

Схема подключения двухстороннего света

Для создания этой схемы нам нужны двухпозиционные переключатели, здесь общая клемма на одном переключателе соединена с фазной линией, а общая клемма другого переключателя подключена к ламповой нагрузке, всегда предпочтительнее подключение переключателя к фазной линии.Контактные клеммы каждого переключателя соединены друг с другом, нейтраль напрямую подключена к ламповой нагрузке.


Лестничный шкаф Световая проводка

Двухстороннее управление освещением в основном используется для освещения лестниц. Два переключателя расположены рядом с лестницей на двух концах, когда мы включаем / выключаем переключатель на любом конце, текущее состояние света меняется на противоположное, если свет находится в состоянии ВКЛ, то он становится ВЫКЛ, если свет присутствует в состоянии ВЫКЛ, то становится ВКЛ.

По этой анимации вы можете понять работу двухстороннего света.

Примечание: Эта цепь участвует в работе с высоким напряжением переменного тока, поэтому обращайтесь с ней с особой осторожностью, осторожностью и защитой.

Электрический выключатель | 3-х полосный | Однополюсные, двухполюсные

Выключатели используются для управления освещением, вентиляторами и даже большими электродвигателями, но они не все одинаковы. Важно выбрать правильный тип переключателя для приложения.

Однополюсный и трехполюсный

Однополюсный выключатель используется для управления светом в маленькой кладовой или ванной. Это называется однополюсным переключателем, потому что два провода соединены или разделены механизмом переключения. Также есть заземляющий провод для защиты от электрических неисправностей.

Однако в некоторых приложениях, таких как коридоры и большие комнаты, наличие одного выключателя может быть неудобным, поэтому может быть полезно управлять светом из двух мест, и это роль трехпозиционного переключателя.

Используются парами, по одному в каждом месте переключения. Они имеют проводку, поэтому любой переключатель может включать свет, независимо от настройки другого.

Трехпозиционный переключатель больше однополюсного переключателя и имеет три винтовых зажима для подключения проводов, а также заземление. Два из них используют бегущие провода, идущие от одного переключателя к другому. Для третьей клеммы один переключатель подключен к проводу горячего питания, а другой переключатель подключен к свету.

Двухполюсные выключатели

Однополюсные и трехпозиционные переключатели используются для приложений с низким током 120 В переменного тока (Вольт переменного тока).Иногда цепь может быть на двухполюсном выключателе, что делает цепь 240 В переменного тока. Эта схема обычно используется с большей нагрузкой, такой как двигатель или прибор, требующий 240 В переменного тока.

Двухполюсный переключатель используется с источником питания 240 В переменного тока. В бытовых применениях эти цепи питают сушилки для одежды, электрические плиты, электрические водонагреватели или оконные блоки кондиционирования воздуха, которые подключены к специальному двухполюсному выключателю в центре нагрузки. Двухполюсные переключатели 240 В переменного тока требуют наличия горячего провода 120 В переменного тока, который обычно представляет собой черный и красный провод, подключенный к переключателю.Третий зеленый провод подключается к винту заземления. Двухполюсный переключатель одновременно разрывает оба провода 240 В переменного тока, чтобы размыкать цепь, и одновременно замыкается, чтобы установить контакт и замкнуть цепь.

Подключение вентилятора к одинарному или двойному настенному коммутатору - Hunter Fan

В этой статье: Подключение одностенных переключателей | Подключение двойного настенного переключателя

ПРИМЕЧАНИЕ. Если вам неудобно подключать вентилятор Hunter Fan, обратитесь к сертифицированному электрику.

Инструкции по подключению вашего нового вентилятора Hunter немного отличаются в зависимости от типа настенного переключателя и системы управления вашим вентилятором (тяговая цепь, пульт дистанционного управления и т. Д.). Одиночный настенный выключатель управляет питанием вентилятора и света вместе, тогда как сдвоенный настенный выключатель имеет два отдельных выключателя - один для вентилятора, а другой для света.

ПРИМЕЧАНИЕ: Существующий настенный переключатель освещения необходимо заменить одним настенным переключателем ВКЛ / ВЫКЛ перед установкой вентилятора Hunter, чтобы обеспечить постоянный поток мощности от переключателя к вентилятору. Вы не можете управлять потолочным вентилятором с настенным диммером.

В этом разделе: Стандартный вентилятор с тяговой цепью | Интегрированная система управления | Система управления, установленная на навесе

1. Найдите провода, идущие от распределительной коробки потолочного вентилятора, потолочного кронштейна и потолочного вентилятора Hunter:

Провода вентилятора
  • Черный - без заземления
  • Синий - Незаземленный
  • Белый - заземленный
  • Зеленый / желтый - заземлен
Провода для потолочного кронштейна
  • Голая медь, зеленый или зеленый / желтый - заземленный
Провода потолочного вентилятора номинальной электрической коробки

Цвет проводов, идущих от потолка, может отличаться от приведенного ниже.Если вам нужна помощь, обратитесь к сертифицированному электрику.

  • Черный - без заземления
  • Красный - Незаземленный (этот провод предназначен только для двойного переключателя)
  • Белый - заземленный
  • Зеленый / желтый - заземлен

2. Найдите оранжевые проволочные гайки со звездочкой в ​​сумке с оборудованием. Эти навинчиваемые соединители используются для скрепления оголенных металлических концов проводов, поворачивая их по часовой стрелке до упора.

3. Используйте проволочную гайку для соединения каждого из следующих компонентов в зависимости от системы управления вашего вентилятора:

Вентилятор со стандартной цепью (без управления)

  1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или неизолированная медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
  2. Подключите белый провод от потолка к белому проводу от вентилятора.
  3. Подсоедините черный провод от потолка к черному и синему проводам от вентилятора.

Интегрированное управление

  1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или неизолированная медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
  2. Подключите белый провод от потолка к белому проводу от вентилятора.
  3. Подключите черный провод от потолка к черному проводу от вентилятора.
  4. Закройте синий провод, идущий от вентилятора, гайкой для проводов, поскольку он не нужен при подключении одиночного настенного выключателя.

Пульт управления, установленный на куполе

  1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или неизолированная медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
  2. Соедините вместе три белых провода от потолка, вентилятора и приемника.
  3. Подключите черный провод от потолка к черному проводу от приемника.
  4. Подключите синий провод от вентилятора к синему проводу от приемника.
  5. Подключите черный провод от вентилятора к желтому проводу от приемника.

Все провода, даже если они не подключены к другому проводу, теперь должны быть закрыты гайкой для проводов.

  1. Поверните все гайки вверх и протолкните провода вверх в потолочную электрическую коробку, соблюдая осторожность, чтобы разместить незаземленные провода с одной стороны коробки, а все остальные провода - с другой.

В этом разделе: Стандартный вентилятор с тяговой цепью | Интегрированная система управления | Система управления, установленная на навесе

1. Найдите провода, идущие от распределительной коробки потолочного вентилятора, потолочного кронштейна и потолочного вентилятора Hunter:

Провода вентилятора

  • Черный - без заземления
  • Синий - Незаземленный
  • Белый - заземленный
  • Зеленый / желтый - заземлен

Провода для потолочного кронштейна

  • Голая медь, зеленый или зеленый / желтый - заземленный

Провода электрического распределительного шкафа потолочного вентилятора номинальные

Цвет проводов, идущих от потолка, может отличаться от приведенного ниже.Если вам нужна помощь, обратитесь к сертифицированному электрику.

  • Черный - без заземления
  • Красный - Незаземленный
  • Белый - заземленный
  • Зеленый / желтый - заземлен

2. Найдите оранжевые проволочные гайки со звездочкой в ​​сумке с оборудованием. Эти навинчиваемые соединители используются для скрепления оголенных металлических концов проводов, поворачивая их по часовой стрелке до упора.

3. Используйте проволочную гайку для подключения каждого из следующих компонентов в зависимости от системы управления вашего вентилятора:

Вентилятор со стандартной цепью (без управления)

  1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или неизолированная медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
  2. Подключите белый провод от потолка к белому проводу от вентилятора.
  3. Подключите черный провод от потолка к черному проводу от вентилятора.
  4. Подключите второй черный или красный провод, идущий от потолка, к синему проводу, идущему от вентилятора.

Интегрированное управление

  1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или неизолированная медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
  2. Подключите белый провод от потолка к белому проводу от вентилятора.
  3. Подключите черный провод от потолка к черному проводу от вентилятора.
  4. Подключите второй черный или красный провод, идущий от потолка, к синему проводу, идущему от вентилятора.

Пульт управления, установленный на куполе

ПРИМЕЧАНИЕ. Управляющий вентилятор, установленный на крышке, можно установить в системе с двумя переключателями, однако второй переключатель больше не будет работать.

  1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или неизолированная медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
  2. Соедините вместе три белых провода от потолка, вентилятора и приемника.
  3. Подключите черный провод от потолка к черному проводу от приемника.
  4. Подключите синий провод от вентилятора к синему проводу от приемника.
  5. Подключите черный провод от вентилятора к желтому проводу от приемника.

Все провода, даже если они не подключены к другому проводу, теперь должны быть закрыты гайкой для проводов.

  1. Поверните все гайки вверх и протолкните провода вверх в потолочную электрическую коробку, соблюдая осторожность, чтобы разместить незаземленные провода с одной стороны коробки, а все остальные провода - с другой.

После того, как вентилятор установлен, снова включите питание переключателя и проверьте скорость, направление и свет вашего вентилятора с помощью прилагаемого пульта дистанционного управления или тяговых цепей.

Если ваш вентилятор использует систему дистанционного управления, убедитесь, что батареи правильно установлены в пульте дистанционного управления.

Розетки и переключатели | Традиционные, современные и индивидуальные розетки и выключатели для вашего дома, офиса или гостиницы

Июньское предложение Lightwave
Скидка 10% на диммеры, розетки, реле и стартовые комплекты

Быстрый поиск - Популярные варианты отделки и стили

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукция Напольная розеткаИнтеллектуальный диммер (2-х полосный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой через USBПереключатель с переключателем

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки ...


Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>


Диапазон розеток и переключателей Studio

Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных из доступных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.


Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших прекрасных отделок, представленных ниже - просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза - некоторые из наших красивых и тонких бронзовых покрытий розетки и выключателя

Pewter & Old Metals - красота металла и идеальное решение для старинной собственности.

Coppers - потрясающая медь в современной и традиционной отделке

Необычная отделка - чтобы добавить немного другой


Розетки напольные

Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, а крышка закрывается ровно, оставляя выходящий кабель.Или выберите из нашего ассортимента деревянного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>


Ретро-индустриальный стиль

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>


RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите весь ассортимент>


Будьте в форме!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и предложит творческий подход к оформлению вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.


Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться - по электронной почте, в чате или по телефону - и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?
  • Выберите из более чем 80000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов пластин на выбор
  • Изготовлено в соответствии с высшими стандартами Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для длительной защиты
  • Каждый продукт собран вручную и упакован в индивидуальную коробку
  • Более 98% нашей продукции спроектированы и произведены в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.


Как установить двухполюсный переключатель

При установке стационарных приборов или оборудования всегда полезно установить поблизости доступный разъединитель, от которого можно будет легко отключить питание. Таким образом, в случае возникновения чрезвычайной ситуации, например, возгорания компонента или запаха горелого, можно быстро отключить питание, исключив риск дальнейшего повреждения. Такой выключатель может также обеспечить немедленный доступ к электричеству, если это необходимо.

Если соединение работает от 110 В, однополюсного переключателя достаточно для отключения единственной горячей линии, питающей его.Однако, если подключение составляет 220 вольт, питание будет состоять из двух горячих линий помимо нейтрали для питания электричества. Такая установка может быть оборудована распределительной коробкой, но более простое решение может быть достигнуто с использованием двухполюсного выключателя за небольшую плату.

Проверьте двухполюсный переключатель на Amazon

Применение двухполюсного переключателя

Двухполюсный переключатель, такой как показанный на рисунке 1, немного больше обычного переключателя, но выполнен в виде двух однополюсных переключателей со стороны жгутов рядом и активируется одним общим переключателем.

Двухполюсные переключатели обычно рассчитаны на 30 ампер, поэтому любой прибор или оборудование, требующие большего энергопотребления, должны быть подключены к разъединителю соответствующего номинала.

Эта статья посвящена установке двухполюсного переключателя для водонагревателя, потолочного обогревателя, компрессора или чего-либо еще с номиналом менее 30 ампер.

Линия 220 В может быть подключена двумя разными способами, каждый для определенной цели.Если двухполюсный переключатель должен быть добавлен к линии 220 В с помощью двухжильного кабеля, только два провода будут проходить в электрическую коробку переключателя, помимо медного заземляющего провода. Каждый из них горячий и находится под напряжением 220 вольт (если проверять оба провода). Второй способ - через трехжильный кабель, в котором будут использоваться один белый нейтральный провод и два горячих провода, один черный и другой красный.

Такое подключение необходимо, если некоторые элементы управления в приборе или оборудовании работают от 110 вольт, в то время как основная часть, генерирующая действие, например двигатель или нагреватель, требует 220 вольт.Если белый провод должен быть измерен поперек красного или черного, в каждом случае будет измерено 110 вольт.

Однако, если бы мультиметр был подсоединен к двум цветным (горячим) проводам, показание было бы 220 вольт, что дает этому типу проводки дополнительную возможность. В любом случае следует использовать двухполюсный переключатель, поскольку в каждом случае он отключает обе цветные (горячие) линии и останавливает прохождение тока. Следующие шаги покажут, как выполнить установку.

Часть 1 - Установка распределительной коробки и проводов

В этой установке, показанной здесь, используется трехжильный кабель, но это точно такая же проводка на переключателе при установке двухжильного кабеля для цветных проводами, за исключением нейтральных (белых) проводов.

Шаг 1.1 - Отключите питание

Первое, что нужно сделать перед началом установки, - это отключить автоматический выключатель, выделенный для части оборудования, над которым выполняется работа, на главной электрической панели. Убедитесь, что питание выключено, попытавшись включить оборудование.

Шаг 1.2 - Обрежьте линию

Линия 220 В, идущая к оборудованию, должна быть отключена в месте рядом с оборудованием, но там, где имеется достаточно слабины для подключения электрической коробки.Перед тем, как разрезать кабель, поместите электрическую коробку в подходящее место и закрепите на месте.

Если кабель слишком тугой, чтобы не менее шести дюймов с каждого конца входили в коробку, сначала отрежьте подачу от прерывателя. Чтобы приспособиться к дополнительной длине, оставьте кабель к прибору для сращивания внутри дополнительной распределительной коробки или замены.

Шаг 1.3 - Подготовка подключения

Обрежьте кабель, убедившись, что есть не менее шести дюймов кабеля, которые можно пропустить через коробку.Удалите из коробки соответствующие заглушки и вставьте кабельные разъемы на место.

Шаг 1.4 - Вставьте кабель

Удалите примерно шесть дюймов от оболочки с каждого конца разорванного кабеля и намотайте черную изоленту на кусок провода, подключенный к панели, в месте соединения, где была оболочка. концы и провода оголены, чтобы указать, какая линия будет горячей. Вставьте кабель через разъем в электрическую коробку, как показано на рисунке 3.

Шаг 1.5 - Зачистите концы проводов

С помощью инструмента для зачистки проводов или универсального ножа удалите 1/2 дюйма изоляции с концов черного, красного и, если применимо, белого провода, как показано на рисунке 4.

После этого кабель можно положить в исходное положение и затянуть кабельный разъем, чтобы он надежно удерживался на месте.

Шаг 1.6 - Подсоедините кабель к коробке

Длина кабеля, подключенного к прибору, со снятой частью оболочки, затем вставляется в распределительную коробку и зажимается на месте с помощью кабельного разъема, как показано на рисунке. Рисунок 5.Затем с концов проводов можно снять 1/2 дюйма их изоляции.

Шаг 2 - Подключение переключателя
Шаг 2.1 - Подключение нейтральной линии

На этом этапе, если кабель имеет нейтральную линию, оба нейтральных провода должны быть соединены вместе с помощью соединителя с гайкой. заземляющий провод от линии 220 В обвивается вокруг и прикрепляется к винтовой клемме заземления распределительной коробки, как показано на Рисунке 6. Конец этого провода затем подключается к заземляющему проводу от другого кабеля, ведущего к оборудованию, и дополнительный кусок длиной около четырех дюймов, который позже будет подсоединен к переключателю (рис.6).

Шаг 2.2 - Добавление переключателя

Теперь двухполюсный переключатель можно добавить в схему с обоими цветными проводами (черным и красным), идущими от автоматического выключателя, подключенными к черным винтам клемм на переключателе как показано на рисунках 7 и 8. Не имеет значения, какой цвет идет с какой стороны переключателя, поскольку, как упоминалось ранее, он действует как два независимых переключателя. Медный провод заземления, добавленный на шаге 2.1, теперь можно прикрепить к зеленому винту клеммы заземления на коммутаторе (рис.8).

Шаг 2.2 - Подключение кабеля

Наконец, конец кабеля со стороны прибора можно подключить к клеммам переключателя (Рис. 7 дает лучший вид). Неважно, какой из черного или красного идет к какой стороне переключателя, просто пока два провода одного цвета подключаются с одной стороны, в случае, если они должны быть отключены на выключателе или на переключателе. можно быть уверенным, что на конце прибора нет напряжения.

Шаг 2.3 - Установите переключатель

Когда все правильно подключено, переключатель можно поместить в его электрическую коробку (Рисунок 9) и привинтить, а также добавить крышку, чтобы придать ему законченный вид. трогать.

Теперь выключатель можно снова включить и проверить.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Одиночный / двойной переключатель 2 | Руководства FIBARO

Ассоциация (связывающие устройства) - прямое управление другими устройствами в сети системы Z-Wave, например Диммер, релейный переключатель, розетка, рольставни или сцена (можно управлять только с помощью контроллера Z-Wave).

Объединение обеспечивает прямую передачу команд управления между устройствами, выполняется без участия главного контроллера и требует, чтобы связанное устройство находилось в прямой зоне действия.

Switch 2 обеспечивает объединение пяти групп:

1-я группа ассоциаций - «Линия жизни» сообщает о состоянии устройства и позволяет назначать только одно устройство (по умолчанию главный контроллер).
2-я группа ассоциации - «Вкл. / Выкл. (S1)» назначается коммутатору, подключенному к клемме S1 (использует класс базовых команд).
3-я группа ассоциаций - «Диммер (S1)» назначается переключателю, подключенному к терминалу S1 (использует класс команд Switch Multilevel).
4-я группа ассоциации - «Вкл. / Выкл. (S2)» назначается переключателю, подключенному к клемме S2 (использует класс базовых команд).
5-я группа ассоциаций - «Диммер (S2)» назначается коммутатору, подключенному к клемме S2 (использует класс многоуровневых команд Switch).

Коммутатор 2 со 2-й по 5-ю группу позволяет управлять 5 обычными или многоканальными устройствами в каждой группе ассоциации. Группа «LifeLine» зарезервирована исключительно для контроллера, поэтому может быть назначен только 1 узел.

Обычно не рекомендуется связывать более 10 устройств, так как время отклика на команды управления зависит от количества связанных устройств. В крайних случаях реакция системы может быть отложена.

Чтобы добавить ассоциацию (с помощью контроллера Home Center):

  1. Перейдите к параметрам устройства, щелкнув значок:
  2. Выберите вкладку «Дополнительно».
  3. Щелкните кнопку «Настройка ассоциации».
  4. Укажите, к какой группе и какие устройства необходимо связать.
  5. Сохраните изменения.
  6. Дождитесь завершения процесса настройки.

Любой новый порядок связывания, отданный в то время, когда какие-либо команды связывания уже отправляются устройствам, отменяет предыдущий.

Устранение неисправностей неисправного переключателя света

У вас дома есть выключатель света, который не работает должным образом? Если у вас есть отвертка, тестер напряжения, изолированные плоскогубцы и разъем для проводов, вы можете устранить неисправность переключателя света, чтобы определить проблему и, при необходимости, заменить переключатель.Выключатели света недороги, и их замена занимает совсем немного времени.

Соблюдайте осторожность при работе с выключателями света, они могут быть очень опасными. Если вам неудобно работать с электричеством, обратитесь к профессиональному электрику. Никогда не работайте с электрическими розетками, выключателями или приспособлениями, если вы не разбираетесь в электрических схемах и основных принципах домашней электропроводки.

У выключателя света есть мелкие детали, полностью заключенные в пластиковый корпус, поэтому, если выключатель неисправен, лучшим вариантом будет его замена.Но перед тем, как заменить его, необходимо определить, неисправен ли выключатель света или проблема в проводке.

Диагностика проблем с переключателем света

Если выключатель света вообще не работает, возможно, в цепи нет питания. Убедитесь, что выключатель выключателя включен в коробке выключателя, определите, есть ли другие отключенные розетки, а также включите их. Это простейшее решение, которое вы можете попробовать в первую очередь, чтобы решить проблему.Если все в порядке, возможно, у вас неисправный переключатель или неисправная проводка в соединении.

Если бы свет мигал, возможно, вам нужно пойти немного дальше. Проблема может заключаться в ненадежном соединении или отключении розетки в той же цепи. Первое, что вам нужно сделать, это выключить питание переключателя, прежде чем брать его в руки.

Убедившись, что прерыватель выключен, снимите крышку и открутите переключатель. С помощью изолированных плоскогубцев вытащите выключатель из электрической коробки, следя за тем, чтобы ваши руки, инструменты и другие предметы не касались клемм.

Используйте тестер напряжения, чтобы проверить, получают ли клеммы питание. Во-первых, убедитесь, что ваш тестер напряжения работает, вставив провода в исправную розетку, чтобы убедиться, что он получает показания. Если он работает, проверьте переключатель, прикоснувшись проводом от измерителя напряжения к зеленому винту заземления, а другим проводом - к латунной клемме. Если индикатор не горит или счетчик показывает ноль, переместите провод к другому латунному выводу. Если вы по-прежнему не получаете показания, можете обращаться с переключателем.

Потяните за черные провода, идущие от переключателя, чтобы определить, плотно ли они подключены. Если один из них не закреплен, затяните его клеммный винт до фиксации. Затем вверните выключатель обратно в электрическую коробку и включите прерыватель, чтобы проверить его. Если свет работает, прикрутите крышку на место, и все готово.

ПРИМЕЧАНИЕ. Если провода действительно ослабли, осмотрите переключатель, чтобы определить, нет ли на нем расплавленного пластика. В этом случае вам также необходимо заменить переключатель, так как он был поврежден электрической дугой.

Если ни один из черных проводов не отсоединился, выполните действия, чтобы снова отключить питание коммутатора. Затем отсоедините оба провода от переключателя, скрутите их плоскогубцами и прикрутите соединитель. Включите прерыватель, и если теперь загорится индикатор, вероятно, у вас неисправный переключатель, и вам нужно его заменить.

Если свет по-прежнему мигает или не загорается при обходе переключателя, проблема может заключаться в слабом соединении где-то еще в цепи, и вам придется либо провести дальнейшее исследование, где светильник подключается к цепи, либо позвонить. эксперт диагностирует проблему.

Ресурсы, представленные на этом сайте, предоставляются в качестве общей информации, и Reddi Industries не несет ответственности за какие-либо вопросы, связанные с содержанием, представленным здесь . Мы стараемся предоставить актуальную / точную информацию, но эта статья может содержать nfo, которое не соответствует для вашей ситуации .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
