Подключение двухклавишного выключателя к люстре. Как подключить двухклавишный выключатель к люстре: пошаговая инструкция

Как правильно подключить двухклавишный выключатель к люстре. Какие инструменты понадобятся для монтажа. Какие провода нужно соединить. Как разделить лампы на группы. Какие меры безопасности нужно соблюдать при работе с электричеством.

Содержание

Что такое двухклавишный выключатель и зачем он нужен

Двухклавишный выключатель позволяет управлять освещением более гибко, чем обычный одноклавишный. С его помощью можно:

  • Включать и выключать разные группы ламп в люстре независимо друг от друга
  • Регулировать яркость освещения, включая только часть ламп
  • Создавать различные световые сценарии в помещении

Особенно удобно использовать двухклавишный выключатель с многоламповыми люстрами на 3, 5 или более лампочек. Это позволяет экономить электроэнергию, включая только необходимое количество ламп.

Необходимые инструменты и материалы

Для подключения двухклавишного выключателя к люстре потребуются:

  • Сам двухклавишный выключатель
  • Отвертка
  • Индикаторная отвертка
  • Плоскогубцы
  • Изоляционная лента
  • Провода (если потребуется замена или дополнительная проводка)
  • Клеммные колодки или колпачки СИЗ для соединения проводов

Пошаговая инструкция по подключению

Шаг 1: Обесточьте электропроводку

Перед началом работ обязательно отключите подачу электричества на щитке. Проверьте отсутствие напряжения индикаторной отверткой.


Шаг 2: Снимите старый выключатель

Если вы заменяете существующий выключатель, аккуратно демонтируйте его, запомнив схему подключения проводов.

Шаг 3: Подготовьте провода

Зачистите концы проводов на 1-1.5 см от изоляции. Если провода алюминиевые, зачистите их до блеска и смажьте специальной токопроводящей пастой.

Шаг 4: Разделите лампы на группы

Определите, какие лампы будут включаться от каждой клавиши. Обычно люстру делят пополам — например, в 5-рожковой люстре 2 лампы на одну клавишу, 3 на другую.

Шаг 5: Подключите провода к выключателю

Схема подключения:

  • Фазный провод подключите к общей клемме выключателя
  • От каждой из двух других клемм протяните провода к соответствующим группам ламп
  • Нулевой провод напрямую соедините с нулевым проводом люстры

Шаг 6: Заизолируйте соединения

Тщательно изолируйте все оголенные участки проводов изолентой или установите на соединения колпачки СИЗ.

Шаг 7: Установите выключатель в подрозетник

Аккуратно уложите провода и зафиксируйте выключатель в монтажной коробке.


Шаг 8: Проверьте работу

Включите электричество и проверьте работу обеих клавиш выключателя. Убедитесь, что нужные группы ламп включаются корректно.

Особенности подключения люстры с 2 проводами

Если у люстры всего 2 провода (фаза и ноль), подключить ее к двухклавишному выключателю напрямую не получится. В этом случае есть два варианта:

  1. Доработать проводку люстры, разделив лампы на две группы
  2. Установить одну клавишу выключателя на люстру, а вторую — на другой осветительный прибор

Для реализации первого варианта потребуется разобрать люстру и проложить в ней дополнительные провода для разделения ламп на группы. Это более сложный, но универсальный способ.

Меры безопасности при работе с электропроводкой

При самостоятельном подключении выключателя важно соблюдать следующие правила безопасности:

  • Работайте только при выключенном электричестве
  • Используйте инструменты с изолированными ручками
  • Не оставляйте оголенные участки проводов
  • Не касайтесь металлических частей выключателя при проверке
  • При любых сомнениях обратитесь к профессиональному электрику

Типичные ошибки при подключении

Самые распространенные ошибки при монтаже двухклавишного выключателя:


  • Неправильное определение фазного и нулевого проводов
  • Некачественная изоляция соединений
  • Подключение более одного провода к одной клемме выключателя
  • Чрезмерное затягивание винтов на клеммах
  • Неверное разделение ламп на группы

Внимательность и аккуратность при монтаже помогут избежать этих ошибок и обеспечить надежную и безопасную работу выключателя.

Преимущества использования двухклавишного выключателя

Установка двухклавишного выключателя для управления люстрой дает ряд преимуществ:

  • Экономия электроэнергии за счет включения только нужного количества ламп
  • Создание различных вариантов освещения в помещении
  • Возможность регулировать яркость без использования диммера
  • Увеличение срока службы ламп при их частичном использовании
  • Удобство управления освещением, особенно в больших помещениях

Альтернативные варианты управления освещением

Помимо двухклавишного выключателя, для управления люстрой можно использовать:

  • Диммер — для плавной регулировки яркости
  • Проходной выключатель — для управления из нескольких мест
  • Сенсорный выключатель — для бесконтактного управления
  • Умный выключатель — для дистанционного управления через смартфон

Выбор конкретного варианта зависит от особенностей помещения, типа люстры и личных предпочтений.



Как подключить люстру с 2 проводами к выключателю с 2 клавишами?


Довольно распространенная ситуация – вы решили подключить к двухклавишному выключателю, однорежимную люстру. При этом у люстры для подключения есть всего 2 провода, а вот из потолка, в месте монтажа, выходят 3 или даже 4. Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.

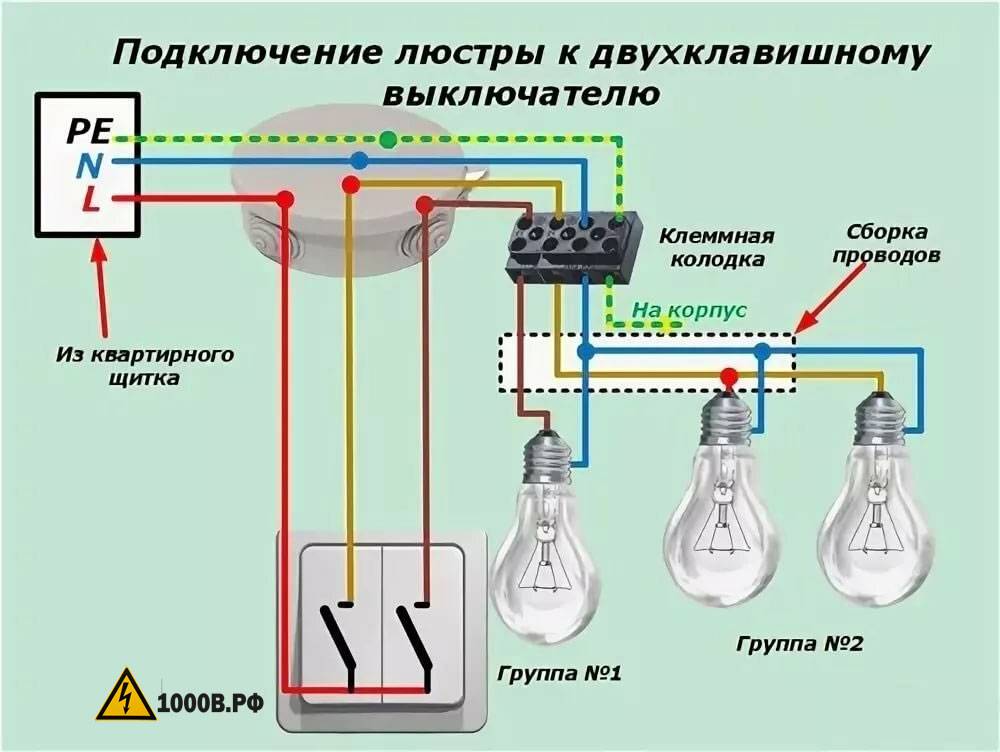

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:



Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод)

из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.


Вот от куда берутся 4 провода на потолке для подключения люстры — это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два имеющихся провода для подключения — это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.


Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.


1. Подключаем как есть.

При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

Порядок пподключения при этом будет следующий :



Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

Выглядит это так:


Но не спешите подключать так, есть еще один вариант монтажа.



2. Переделываем люстру под двухклавишный выключатель

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя. Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт – это фазный проводник и нулевой.



В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода, а к месту подключения питающего кабеля уже приходит всего два провода.





Наша задача:

1. Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы


Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.



Теперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

— Нулевые провода остаются соединены все друг с другом, их трогать не нужно

— Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:



Вместо двух соединений, получится три – (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

Как подключить люстру к двойному выключателю

Люстра – это источник света и декорирование комнаты.

По желанию собственника квартиры лампочки в пятирожковом или трехрожковом светильнике должны гореть все или только половина. Чтобы владелец помещения мог управлять этим процессом, опытные специалисты советуют подключать осветительный прибор к двойному выключателю. А вот как подключить пятирожковую или трехрожковую люстру к двойному выключателю будет рассказано далее.

Подключение двухклавишного выключателя

Многие интересуются ответом на вопрос, как подключить люстру к двойному выключателю. Если в осветительном приборе более трех ламп – это хорошо. Нужно посмотреть телевизор – включил только одну или две лампы, необходимо почитать книгу – можно включить все пять ламп, чтобы усилить яркость.

Двойной выключатель позволяет не сразу включать все лампы накаливания или светодиодные, а помогает подключать по одной группе. Для начала необходимо приобрести двухклавишное устройство для включения и выключения люстры.

Перед монтажом рекомендуется убедиться не поступает ли электричество в квартиру. Для этого автомат в подъездном щитке переводят в положение «0». Тогда электричество перестает поступать в квартиру.

Внимание! Все работы с электричеством рекомендуется проводить только солнечным днем.

После того, как обесточили квартиру, необходимо ознакомиться с расположением контактов в двухклавишном выключателе. Обычно он состоит из следующих контактов:

  • общий ввод;

  • фаза;

  •  ноль.

Устройство монтируют так, чтобы общий ввод оказался внизу. То есть при нахождении всех клавиш внизу – это будет означать, что люстра обесточена. Многие собственники квартир при самостоятельном монтаже путают и устанавливают выключатель общим вводом вверх. Ничего страшного не произойдет, если так будет подключено устройство.

Если же схема на выключателе отсутствует, то убеждаются, где ввод, а где фаза и ноль следующим образом: один зажим будет располагаться всегда с одной стороны и он является общим для всего выключателя. Это и есть фаза. А два других контакта будут по одному выходить из другого конца устройства.

Такая фурнитура может использоваться в любом освещении. Например, когда нужно запитать освещение зала и коридора или ванной комнаты и санузла от одного прибора включения и выключение света.

Когда с принципом работы и расположением контактов разобрались, переходят к сбору инструментов. Собственнику квартиры для монтажа понадобится мультиметр, отвертка, пассатижи, изолента.

Как подключить трехрожковую люстру к двойному выключателю:

  1. Жилы на потолке, если они никак не обозначены, прозванивают. Их всего три. Тот провод, который будет без напряжения и есть ноль. Остальные два это фаза.

  2. Из рожка выходит шесть проводов. С каждого берут по одной жиле и скручивают между собой.

  3. Через клеммник его подсоединяют к нулевой жиле на потолке.

  4. Два провода от рожка скручивают вместе и подсоединяют к жиле, идущей от выключателя.

  5. Последнюю жилу из третьего рожка скручивают со вторым проводом, на котором «сидит» фаза.

Таким же образом проводится подключение светильника на двойной выключатель. С подключение трехрожкового осветительного прибора разобраться легко. А вот, чтобы подключить к двойному выключателю люстру из 6 лампочек, нужно немного заморочиться.

Подключение шестирожкового осветительного прибора

Чтобы провести монтаж шестирожковой люстры необходимо проложить провод с большим сечением, чем обычно кладут строители при возведении многоэтажного дома. Также потребуется сгруппировать жилы источника света:

  1. Разделяют один блок на две группы.

  2. В одной группе оставляют два рожка, а в другой – четыре.

  3. Как и в первом процедуре соединяют все нули к нулевому проводу на потолке.

  4. Фазовые провода группируют между собой так, как пожелает владелец квартиры. Лампочки могут загораться через одну или подряд три, а потом еще три. Соединяют между собой и каждую группу скручивают с проводом одной из клавиш прибора для включения и отключения света.

Если стандартный осветительный прибор очень просто соединить с двойным выключателем, то, чтобы подключить светодиодную люстру к двойному выключателю, не потребуется сильно ломать голову.

Подключение светодиодной китайской люстры и двух осветительных приборов на один выключатель

Светодиодные осветительные приборы работают от 12 или 24 В. В них уже встроены специальный трансформаторы. Из этих устройств торчат два провода, которые можно подключить к фазе или нулю без разницы в каком порядке.

Процедура подключения светодиодной люстры считается самой простой. Более сложный метод подключения у двух люстр к одному выключателю. Потребуется штробить небольшую канавку под провод в стене или потолке.

Внимание! Опытные специалисты советуют протянуть второй кабель, чтобы подключить 2 люстры к двойному выключателю.

При соединении проводов не рекомендуется путать фазы и ноль. Иначе короткое замыкание неминуемо. Поэтому лучше изначально пометить, какой проводя является фазой, а какой – нулем. И только потом приступать к прокладке и подсоединению проводов к люстрам и выключателю.

Провода для фазы от второй люстры сразу скручивают с одной из фазных жил выключателя. К второй фазе выключателя подсоединяют фазные провода от первой люстры и нулевая жила соединяется с нулем устройства, отключающего и включающего свет.

Заключение

Теперь вы знаете, как подключить двухклавишное устройство подключения и выключения света на люстрах. В этой статье описаны частые и простые способы соединения двойного выключателя и осветительного прибора. Некоторые владельцы квартир интересуются, как самому провести подключение розетки. Но это уже другая история.

Вернуться к списку

Добавление нового светильника Схемы электропроводки

Автор: Dale Cox

Домашняя страницаОтделка молдингаЭлектропроводкаСтроительство и реконструкцияРемонт стенПокраска домаУборка и ремонт Видео своими руками

Поиск по сайту

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены электрические схемы для добавления нового светильника в существующую цепь. Сведения о проводке для добавления новой настенной розетки см. здесь. На этой странице приведены схемы добавления светильников к уже имеющемуся у вас потолочному светильнику и использования существующей настенной розетки в качестве источника для нового выключателя и источника света. Включены различные схемы проводки, позволяющие либо свету, либо выключателю быть первыми в цепи. Кроме того, найдите схему добавления света от коммутируемой розетки, которую вы уже должны включать в светильник при включении питания в розетке.

Подключение нового выключателя и светильника к розетке

На этой схеме питание берется из существующей настенной розетки для нового выключателя и светильника. Выключатель стоит первым в новой части цепи и к нему от розетки протягивается новый двухжильный кабель. От выключателя к месту нового освещения проложен новый двухжильный кабель.

Нейтраль для нового фонаря берется из розетки и присоединяется к новому белому проводу и косичке, которая снова соединяется с розеткой. Точно так же горячий источник удаляется из розетки и присоединяется к новому черному проводу и косичке, соединяющейся обратно с горячим терминалом на розетке.

На выключателе черный провод от розетки подключается к одной клемме на выключателе, а черный провод, идущий к новому свету, подсоединяется к другой. Белый провод от розетки соединен с белым проводом, идущим к фонарю, на этой схеме он не подключается к выключателю. На свету черный провод подключается к горячей клемме на светильнике, а белый подключается к нейтральной клемме.

Подключение выключателя и светильника в коробке с двумя розетками

Эта схема аналогична приведенной выше, но и розетка, и новый выключатель находятся в одной и той же коробке в конце бытовой цепи. При добавлении нового выключателя, подобного этому, необходимо будет установить новую двухблочную коробку, если для источника используется одна розетка. Если в коробке две розетки, одну можно убрать, а на ее место установить выключатель для управления новым светом.

В этой проводке горячий провод источника берется из розетки и сращивается с двумя косичками. Один пигтейл подключается к клемме переключателя, а другой подключается обратно к горячему на розетке. Другая клемма переключателя подключена к черному проводу, идущему к новому свету. Нейтраль источника берется из розетки и соединяется косичкой обратно с нейтралью розетки и с белым проводом, идущим к клемме светлой нейтрали.

Подключение нового контура освещения и выключателя от розетки

На этом рисунке показана проводка для добавления нового света и выключателя, при этом светильник стоит первым в цепи. Новый кабель прокладывается от розетки к новому месту крепления, а оттуда — к новому месту выключателя. Контур переключения представляет собой трехжильный кабель, соответствующий требованиям NEC к нейтрали во всех новых распределительных коробках.

В розетке всегда горячий провод сращивается с черным проводом на кабеле осветительного прибора и с косичкой, которая снова подключается к горячей клемме настенной розетки. В коробке светильника черный провод сращивается с черным проводом, идущим к выключателю. На выключателе черный провод подключается к новому выключателю.

Вернувшись к источнику, нейтральный провод сращивается с белым проводом, идущим к фонарю, и с косичкой, соединяющейся обратно с нейтральной клеммой розетки. В светильнике белый соединяется с нейтральной клеммой на светильнике. Красный провод от петли выключателя подключается к горячей клемме на фонаре, а другой конец к новому выключателю. Белый провод закрыт гайкой в ​​новой распределительной коробке.

Подключение нового светильника к выключаемой розетке

Проводка на этой схеме предназначена для подключения нового светильника к выключаемой розетке, т. е. такой, которая нагревается только при включенном выключателе. Они обычно используются для включения и выключения настольной или торшерной лампы от настенного выключателя.

Новый двухжильный кабель проложен от розетки к новому светильнику. В розетке провода удаляются, и каждый из них присоединяется к новому кабелю и обратно к розетке с помощью сращивания косички. В коробке светильника черный провод подключается к горячей клемме, а белый подключается к нейтральной клемме.

Проводка для добавления новых светильников из существующего светильника

На этой схеме два новых светильника добавляются к одному уже существующему. Новый двухжильный кабель проложен от существующей коробки светильников к первой новой коробке. Оттуда новый двухжильный кабель проложен ко второму новому световому коробу. При желании после этого можно добавить больше источников света, проложив новый кабель к каждому новому световому коробу.

На существующем светильнике горячий и нейтральный провода снимаются с клемм светильника и соединяются с проводами нового кабеля, идущего к первому новому светильнику. К соединению также добавляется косичка, позволяющая повторно подключить существующий свет обратно в цепь. При первом новом свете провода соединяются с новым кабелем, идущим к следующему свету, и с косичкой для подключения первого нового света. Если вы хотите добавить больше огней после второго нового на этой схеме, их можно соединить в цепь таким же образом.

Подключение нового светильника к существующему выключателю

Эта схема подключения иллюстрирует, как добавить новый светильник от существующего выключателя, а не от светильника. В этой схеме нейтральный и заземляющий провода, идущие к новому свету, сращиваются в распределительной коробке с проводами, идущими к существующему свету. Черный провод, идущий к свету, берется от выключателя и сращивается с: косичкой обратно к выключателю, черным проводом, идущим к новому свету, и черным проводом, идущим к существующему свету. Теперь переключатель будет управлять обоими светильниками в цепи.

Схема подключения нового выключателя и освещения

На этой схеме новый выключатель и освещение добавляются к уже существующему выключателю освещения. Источник для этой цепи находится в уже существующем светильнике, а 3-проводная петля переключателя идет оттуда к распределительной коробке. Эта 3-проводная петля переключателя удовлетворяет требованию NEC относительно нейтрали в распределительной коробке.

В месте выключателя установлена ​​новая двухблочная коробка, чтобы было место для второго выключателя для управления новым светом. Такое расположение позволит управлять каждым светом отдельно.

Горячее от шлейфа выключателя соединяется косичкой с обоими выключателями. Новый двухжильный кабель проложен от распределительной коробки к месту установки нового светильника. Нейтральный провод от шлейфа выключателя присоединяется к новому белому проводу. Черный провод подключается к другой клемме нового выключателя и к горячей клемме нового фонаря.

Еще подобные на сайте Do-It-Yourself-Help.com

Советы профессионалов о том, как разделить два источника света на одном выключателе

В моем новом доме возникла серьезная проблема. В моей спальне два светильника, а их подключение фиксируется одним выключателем. Да, когда я включаю один свет, другой тоже светлеет, что иногда необходимо.
Я никогда не думал, что мне придется думать, как разделить две лампочки на одном выключателе. Надо как-нибудь решить проблему.

Да, возможность включать несколько приборов с помощью одного выключателя может показаться увлекательной и экономящей время идеей. Но через некоторое время это может надоесть.

Даже вас иногда это может беспокоить.

Давайте углубимся в методы и правила, чтобы устранить проблему и сделать один выключатель для одного света или других приборов.

Важно

Одиночный выключатель света — это выключатель света, который может контролировать и управлять двумя светильниками одновременно. Это могут быть два светильника, светильник, вентилятор или, может быть, даже вентилятор для ванной комнаты.

Но иногда один выключатель может показаться хлопотным, так как он может включить ненужный вам прибор.
Вы можете превратить одинарный выключатель в двойной, чтобы избежать подобных ситуаций. Это позволит вам управлять каждым прибором отдельно.

Преобразование одинарного выключателя освещения в двойной выключатель освещения является относительно простой задачей, если к каждому светильнику подведен отдельный кабель, идущий к выключателю. Однако, если светильники подключены последовательно, вам потребуется помощь электрика.

Вещи, которые вам понадобятся

  • Коробки для светильников
  • 2-местная распределительная коробка
  • Распределительные коробки
  • Электропроводка 12 калибра
  • Универсальный нож
  • Клещи
  • Проволочные гайки/колпачки
  • Изолированная или обычная отвертка
  • Вольт Коготь
  • Тестер напряжения

Безопасность прежде всего

Перед запуском наденьте резиновые перчатки и резиновые сандалии, чтобы избежать удара током во время процесса. Выключите автоматический выключатель или основной источник питания в вашем доме.

Чтобы быть особенно осторожным, возьмите тестер напряжения, чтобы проверить, есть ли в системе ток.

Инструкции по подключению одного полюса

Подключение однополюсного выключателя выполняется легко, если вы выполняете соответствующие шаги. Все, что вам нужно сделать, это:

  • Сначала отключить питание
  • При необходимости снимите уже существующую распределительную коробку
  • Снимите электрическую изоляцию с проводов
  • Подключить новые переключатели
  • Оберните электропроводку изолентой для дополнительной безопасности
  • Включите питание и проверьте, работает ли переключатель

Как разделить два источника света на одном выключателе?

Давайте поговорим о пошаговом процессе отделения двух разных ламп от одного выключателя. Это можно сделать с помощью 2-гангового J-Box или альтернативного метода.

Способ 1: Использование 2-гангового J-Box

Шаг 1:

Сначала приобретите 2-ганговый J-B0x на рынке или в любом ближайшем хозяйственном магазине. J-боксы имеют две разные версии. Старая модель обычно крепится к стене с помощью шурупа. В то же время более новая версия поставляется с двумя гвоздями для крепления к стене.

После получения тщательно осмотрите J-box. Они содержат информацию о количестве проводов и калибров, используемых для распределительной коробки.

Шаг 2:

Затем прикрепите распределительную коробку к стене и протяните провода от двух ламп внутрь отверстий. Оставьте около 6 дюймов проволоки внутри. Иногда этот шаг трудно сделать. В этом случае вы можете воспользоваться плоскогубцами, чтобы протолкнуть провода внутрь.

Шаг 3:

Теперь возьмите кабель от источника питания и протяните его внутрь соединительной коробки. Затем возьмите провода внутрь и начните их зачищать. Вы можете сделать это антирезаком или канцелярским ножом.

Будьте предельно осторожны при этом, так как вы можете получить серьезную травму, если не будете должным образом сконцентрированы.

Шаг 4:

На следующем шаге свяжите провода косичками, чтобы упростить работу. Установите косички с заземляющими проводами. Теперь возьмите черные провода и загните их на конце пассатижами или вольтовым клешнем, сделав крючок.

Затем возьмите конец провода с крючком и прикрепите его к двум выключателям. Зацепите их по часовой стрелке, а затем затяните отверткой. У нас должно быть два переключателя, каждый из которых имеет горячий вывод вверху и заземляющий вывод внизу.

Шаг 5:

Теперь возьмите черный горячий провод от питания и присоедините его к черному пигтейлу первого выключателя. Затем возьмите горячий провод от первого светильника и соедините его с первым выключателем.

Повторите тот же процесс для второго распределительного щита. Затем соедините провода двух выключателей с черным проводом, идущим от питания, с помощью разъема для проводов или гайки для проводов.

Таким образом, черный провод питания будет питать и первый, и второй выключатели. А горячий провод первого и второго выключателя будет обеспечивать питание первого и второго светильника соответственно.

Таким образом, вы сможете разделить два светильника. Вы можете индивидуально управлять каждым светильником, не включая оба светильника.

Альтернативный метод

Шаг 1:

Перед выполнением каких-либо электрических работ обязательно отключите питание. Я знаю, что говорю это много раз, но я не могу не подчеркнуть этого достаточно.

Всегда носите перчатки и обувь на резиновой подошве. Проверьте, осталось ли электричество с помощью тестера напряжения.

Шаг 2:

Осторожно вытяните узел переключателя из распределительной коробки. К винтам на переключателе должно быть от трех до четырех проводов.

Затем определите горячий провод, провод под напряжением и два нейтральных провода, по одному для каждого прибора. Провод под напряжением часто черный или красный, а белые провода нейтральны. Провода заземления какие-то.

Провод заземления также должен быть зеленого, медного или желтого цвета.

Шаг 3:

Затем отвинтите и отсоедините все провода от старого выключателя и аккуратно разделите их. Отметьте их как «1» и «2», в зависимости от того, к какому переключателю вы их прикрепите . Разобрав их, подключите к новым отдельным выключателям.

Все белые провода будут идти по бокам новых выключателей, а красный или черный провода питания будут крепиться к винтам по бокам. Подсоедините только один провод к каждой клемме, а затем заклейте клемму изолентой.

Если есть, провод заземления будет присоединен к зеленому винту. Сверните проволоку крюком по часовой стрелке, а затем затяните винт.

Шаг 4:

Установите новый переключатель обратно в коробку. Теперь включите автоматический выключатель и проверьте вновь установленные выключатели. Запишите, какой переключатель теперь управляет каким светильником.

Таким образом, ваш одинарный выключатель теперь превращается в двойной. Теперь вы можете включать свет самостоятельно, не включая другие приборы.

Предупреждение

При работе с любыми электрическими приборами сначала отключите источник питания, так как при соприкосновении с проводами под напряжением можно получить смертельный удар током. Для дополнительной безопасности отсоедините кабель цепи, который питает выключатели освещения.

Если у вас все еще есть сомнения, проверьте провода кабеля с помощью тестера напряжения.

Часто задаваемые вопросы (FAQ)

В: Сколько ламп можно подключить к одному выключателю?

Нет фиксированного ограничения на количество ламп, которые можно подключить к одному выключателю. Один выключатель света может быстро включить несколько источников света. Тем не менее, осветительные приборы определяют, сколько света может выдержать цепь.

К обычной цепи на 15 А можно одновременно подключить до 1400 Вт осветительных нагрузок. Таким образом, вы можете установить несколько светильников с более низкими светильниками или меньше с более высокими светильниками в соответствии с вашими потребностями.

Например, осветительная нагрузка мощностью 1400 Вт может выдержать один светильник мощностью 1400 Вт или 100 Вт. [1]

В: Что означает SP на выключателе света?

Слово SP на выключателе света означает Switch Pole. Полюса выключателя света могут быть как однополюсными, так и двухполюсными. В однополюсных выключателях нейтральные провода постоянно подключены после переключения одного провода.
Полюс переключателя обычно относится к количеству отдельных цепей, которыми может управлять распределительная коробка. В случае однополюсных выключателей они могут управлять только одной цепью. Напротив, двухполюсные переключатели могут управлять двумя разными однополюсными переключателями.

Однополюсные выключатели освещения представляют собой стандартные простые выключатели света, которые обеспечивают регулярную функцию включения и выключения. Они в основном используются для бытовых целей, а не в промышленных условиях.

В: Безопасен ли однополюсный выключатель?

Выключатель на один свет совершенно законен и безопасен для многих бытовых приборов. Но это не безопаснее, чем двухполюсный выключатель света. Двухполюсная розетка переключает фазу и нейтраль, обеспечивая надежную изоляцию подключенных к сети приборов.

С другой стороны, однополюсный выключатель света переключает только нейтральные провода. С этой точки зрения двухполюсный переключатель кажется мне более безопасным выбором.

Это устройство также одновременно открывает и закрывает два полюса, чтобы полностью отключить пользователя от сети. Это обеспечивает превосходную защиту груза и делает его более безопасным решением.

Заключительные мысли

Перед работой с проводкой примите все меры безопасности. Ваше здоровье необходимо в первую очередь.

Также ни в коем случае нельзя сломать выключатель или перерезать провода во время процесса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
