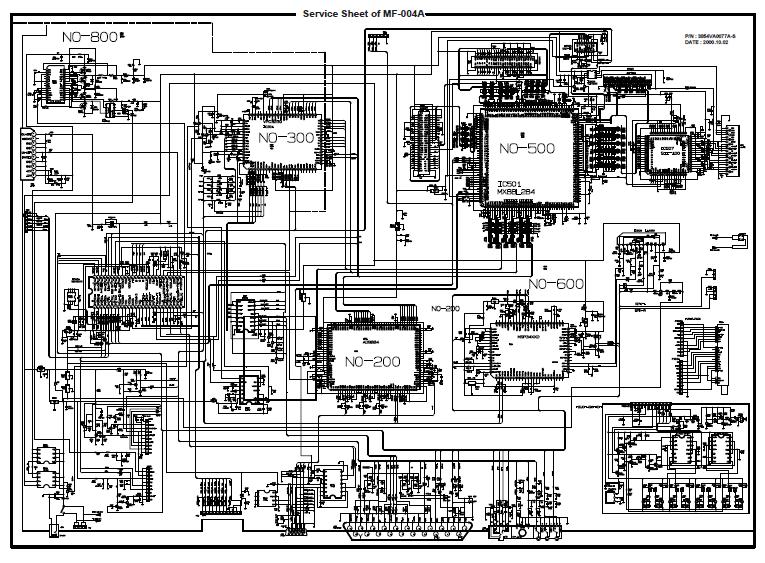

Схемы тв. Схемы телевизоров: устройство и принципы работы основных блоков

Как устроены основные блоки и схемы телевизоров. Какие функции выполняют блок питания, система развертки, видеоусилитель и другие узлы. Принципы работы ключевых схем телевизора.

Устройство и функции блока питания телевизора

Блок питания является одним из важнейших узлов телевизора, обеспечивающим электропитание всех его схем. Современные телевизоры имеют два основных блока питания:

• Дежурный источник питания — обеспечивает питание микропроцессора в режиме ожидания
• Основной источник питания — включается при включении телевизора и питает все остальные схемы

Дежурный источник состоит из трансформатора, выпрямителей, фильтров и стабилизаторов напряжения. Он постоянно подключен к сети и потребляет минимум энергии.

Основной источник питания включает в себя:

• Выключатель или реле для подачи сетевого напряжения
• Выпрямители для преобразования переменного тока в постоянный
• Мощные фильтрующие конденсаторы для сглаживания выпрямленного напряжения
• Стабилизаторы напряжения
• Схему управления размагничиванием кинескопа

При включении телевизора микропроцессор подает сигнал на запуск основного источника питания. После этого все схемы получают необходимое питание и телевизор начинает работать.

Система развертки изображения в телевизоре

Система развертки обеспечивает формирование изображения на экране телевизора путем отклонения электронного луча. Она включает в себя:

• Схему разделения синхроимпульсов
• Генераторы строчной и кадровой развертки
• Выходные каскады строчной и кадровой развертки
• Отклоняющую систему кинескопа

Разделитель синхроимпульсов выделяет из видеосигнала импульсы синхронизации строк и кадров. Генераторы развертки формируют пилообразное напряжение для отклонения луча. Выходные каскады усиливают сигналы развертки до необходимой мощности.

Отклоняющая система представляет собой катушки на горловине кинескопа, через которые протекает ток развертки, создающий магнитное поле для отклонения луча.

Видеоусилитель и система цветности телевизора

Видеоусилитель усиливает видеосигнал до уровня, необходимого для управления яркостью луча кинескопа. В цветных телевизорах он также включает в себя:

• Систему цветности для декодирования цветовой информации
• Матрицу для формирования сигналов RGB
• Выходные видеоусилители RGB

Система цветности выделяет из видеосигнала информацию о цвете и преобразует ее в сигналы основных цветов — красного, зеленого и синего. Эти сигналы усиливаются выходными RGB-усилителями и подаются на катоды кинескопа, управляя яркостью соответствующих цветовых лучей.

Как осуществляется синхронизация работы схем телевизора?

Синхронизация различных схем телевизора необходима для формирования стабильного изображения. Она обеспечивается следующим образом:

• Из входного видеосигнала выделяются синхроимпульсы строк и кадров
• Синхроимпульсы подаются на генераторы развертки для их синхронизации с видеосигналом
• Строчные импульсы используются для синхронизации системы цветности
• Импульсы с выходного каскада строчной развертки синхронизируют работу источника питания

Благодаря такой синхронизации все узлы телевизора работают согласованно, что обеспечивает формирование качественного и стабильного изображения на экране.

Функции системы автоматической подстройки в телевизорах

Современные телевизоры оснащаются различными системами автоматической подстройки, которые выполняют следующие функции:

• Автоподстройка частоты и фазы строчной развертки
• Автоматическая регулировка усиления видеосигнала
• Автоматическая подстройка баланса белого
• Автоматическая фокусировка изображения
• Автоматическая коррекция геометрии растра

Системы автоподстройки значительно упрощают настройку телевизора и поддержание стабильных параметров изображения при изменении условий приема сигнала или характеристик компонентов схемы.

Особенности построения схем современных ЖК-телевизоров

Схемотехника ЖК-телевизоров имеет ряд отличий от кинескопных моделей:

• Отсутствие высоковольтных схем и строчной развертки
• Наличие схем управления ЖК-матрицей
• Использование светодиодной подсветки вместо ламп
• Применение цифровой обработки сигналов
• Встроенные интерфейсы для подключения внешних устройств

При этом основные функциональные блоки — источник питания, видеопроцессор, тюнер, усилитель звука — сохраняются и в ЖК-телевизорах, но реализуются на современной элементной базе.

Понимание принципов работы основных схем телевизора позволяет более эффективно проводить диагностику и ремонт различных неисправностей. При этом следует помнить, что современные телевизоры — сложные высокотехнологичные устройства, требующие соответствующей квалификации для их обслуживания.

Электронная база схем телевизоров — Главная страница

Добро пожаловать на наш сайт! Для вас собрана наиболее полная база схем телевизоров отечественного и зарубежного производства. Мы постарались сделать удобный поиск по нашей базе, чтобы вы с легкостью нашли ту информацию, которая вам необходима.

Покупая новый телевизор, мы искренне радуемся покупке. Телевизор работает хорошо и стабильно. В большинстве случаев он становится незаменимой составляющей нашего досуга и перед ним мы проводим огромное количество времени, просматриваю любимые передачи и фильмы. Упаковку от телевизора мы храним в основном гарантийный период, а документацию на него аккуратно складываем где-нибудь в шкафчике, а то и вовсе беззаботно теряем.

Проходят годы, телевизор стабильно работает, и вдруг неожиданно наступает тот самый неприятный момент, когда телевизор начинает доставлять неудобства. Появляется какое-то непривычное мерцание, появляется посторонний цветовой оттенок, начинает хрипеть звук, а то и вовсе телевизор перестает показывать. Ну что ж, все ясно — пришло время ремонтировать телевизор. И только теперь мы начинаем пытаться вспомнить, куда же мы положили документацию на телевизор? Но даже в том случае когда мы ее все-таки нашли, нас в основном настигает разочарование — ведь схемы шли в комплекте только с первыми моделями телевизоров…

Но не стоит отчаиваться, у нас на сайте представлено соответствие модели телевизора используемому в нем шасси, перечень основных компонентов и их аналогов, максимально собраны даташиты и распиновки микросхем и основных компонентов, ну и конечно же сами электрические принципиальные схемы телевизоров. Также здесь представлена информация по используемому пульту дистанционного управления для каждой представленной модели телевизора.

Мы очень долго собирали эту базу схем телевизоров и постоянно дополняем ее. Наша цель — сделать ремонт вашего телевизора наиболее простым и удачным. Вы с легкостью можете найти схему любого телевизора с помощью фильтра по каталогу схем и скачать ее абсолютно бесплатно.

Для поиска схемы на ваш телевизор используйте навигацию по сайту или фильтр по каталогу схем.

Популярные схемы телевизоров

Схема телевизора SAMSUNG CS15K2MJQ

Бренд: SAMSUNG Шасси: KS9A Тип файла: схема телевизора Файл: shema_televizora_samsung_cs15k2mjq.pdf Формат: PDF Размер: 2091 Кб Скачиваний: 6576

Схема телевизора LG 32LJ500V

Бренд: LG Тип файла: схема телевизора Файл: shema_televizora_lg_32lj500v.pdf Формат: PDF Размер: 3821 Кб Скачиваний: 3819

Схема телевизора LG 21FS7RG

Бренд: LG Шасси: MC-059C Тип файла: схема телевизора Файл: shema_televizora_lg_21fs7rg.pdf Формат: PDF Размер: 2735 Кб Скачиваний: 3060

Схема телевизора Xiaomi L32M5-5ARU

Бренд: Xiaomi Тип файла: схема телевизора Файл: shema_televizora_xiaomi_l32m5_5aru.pdf Формат: PDF Размер: 3811 Кб Скачиваний: 2876

Схема телевизора LG 21FU1RG-TS

Бренд: LG Шасси: MC-059C Тип файла: схема телевизора Файл: shema_televizora_lg_21fu1rg_ts.pdf Формат: PDF Размер: 1669 Кб Скачиваний: 2603

Схема телевизора ВИТЯЗЬ 38CTV710-1TS-FLAT

Бренд: ВИТЯЗЬ Шасси: МШ-71 Тип файла: схема телевизора Файл: shema_televizora_vityaz_38ctv710_1ts_flat. pdf Формат: PDF Размер: 9274 Кб Скачиваний: 3092

Схема телевизора SAMSUNG CK5081ZR

Бренд: SAMSUNG Шасси: P69SA1 Тип файла: схема телевизора Файл: shema_televizora_samsung_ck5081zr.pdf Формат: PDF Размер: 6376 Кб Скачиваний: 3175

Схема телевизора ERISSON 1408

Бренд: ERISSON Шасси: CA2 Тип файла: схема телевизора Файл: shema_televizora_erisson_1408.pdf Формат: PDF Размер: 2046 Кб Скачиваний: 2762

Схема телевизора ELENBERG 1430

Бренд: ELENBERG Шасси: M28B Тип файла: схема телевизора Файл: shema_televizora_elenberg_1430.pdf Формат: PDF Размер: 1993 Кб Скачиваний: 2534

Последние скачанные схемы телевизоров

Схема телевизора Горизонт 21AF41

Бренд: Горизонт Шасси: ШЦТ-739М1-1 Тип файла: схема телевизора Файл: shema_televizora_gorizont_21af41.pdf Формат: PDF Размер: 2701 Кб Скачиваний: 497

Схема телевизора BBK LT3217S

Бренд: BBK Тип файла: схема телевизора Файл: shema_televizora_bbk_lt3217s.pdf Формат: PDF Размер: 3780 Кб Скачиваний: 560

Схема телевизора HYUNDAI HU-TV2105PF

Бренд: HYUNDAI Шасси: 2168S-3A Тип файла: схема телевизора Файл: shema_televizora_hyundai_hu_tv2105pf. pdf Формат: PDF Размер: 2073 Кб Скачиваний: 990

Схема телевизора LG CT21Q42KEX

Бренд: LG Шасси: MC-019A Тип файла: схема телевизора Файл: shema_televizora_lg_ct21q42kex.pdf Формат: PDF Размер: 2699 Кб Скачиваний: 652

Схема телевизора ROLSEN C2118

Бренд: ROLSEN Тип файла: схема телевизора Файл: shema_televizora_rolsen_c2118.pdf Формат: PDF Размер: 2674 Кб Скачиваний: 568

Схема телевизора SAMSUNG CW25C33N

Бренд: SAMSUNG Шасси: KS3A Тип файла: схема телевизора Файл: shema_televizora_samsung_cw25c33n.pdf Формат: PDF Размер: 3094 Кб Скачиваний: 653

Схема телевизора SHARP 21SFX10U

Бренд: SHARP Шасси: GA-7S Тип файла: схема телевизора Файл: shema_televizora_sharp_21sfx10u.pdf Формат: PDF Размер: 2674 Кб Скачиваний: 855

Схема телевизора SONY KV-14VM1

Бренд: SONY Шасси: BC-2 Тип файла: схема телевизора Файл: shema_televizora_sony_kv_14vm1.pdf Формат: PDF Размер: 1979 Кб Скачиваний: 790

Схема телевизора VESTEL 11AK20S-E-chassis

Бренд: VESTEL Шасси: 11AK20S Тип файла: схема телевизора Файл: shema_televizora_vestel_11ak20s_e_chassis. pdf Формат: PDF Размер: 1777 Кб Скачиваний: 384

Телевизоры — service manuals и электрические схемы

Схемы телевизоров

ГлавнаяСхемы, service manualsСхемы телевизоров

Service manuals и электрические принципиальные схемы телевизионной техники

---

Название	Модель	Описание схемы, service manual	Скачать
Принципиальная электрическая схема БП SAMSUNG BN44-00159	Блок питания SAMSUNG BN44-00159	В архиве приведена принципиальная электрическая схема БП SAMSUNG BN44-00159:1) Сетевой фильтр, выпрямитель и дежурный источник напряжения 5 В2) Контроллер корректора мощности3) Рабочий источник питания4) Источник напряжения Vs. Узел защиты от перенапряжения каналов Vs и Va
Принципиальная электрическая схема ЖК телевизора LG 22LT360C на шасси LD2AA	ЖК телевизор LG 22LT360C на шасси LD2AA	В архиве приведена принципиальная электрическая схема ЖК телевизора LG 22LT360C на шасси LD2AA:1) Фрагмент принципиальной электрической схемы телевизора с разъемами подключения плат местного управления фотоприемника и индикаторов2) Интерфейс USB3) Фрагменты принципиальной электрической схемы телевизора с ИМС памяти NAND F. ..
Принципиальная электрическая схема ЖК телевизоров с LED-подсветкой Haier LE39M600SF/LE46M600SF/LE50M600SF	ЖК телевизоры Haier LE39M600SF/LE46M600SF/LE50M600SF с LED-подсветкой	В архиве приведена принципиальная электрическая схема ЖК телевизоров с LED-подсветкой Haier LE39M600SF/LE46M600SF/LE50M600SF:1) Фрагменты схемы телевизоров, связанные с тюнером на ИМС TDA182732) Фрагменты схемы телевизоров, связанные с тюнером на ИМС AV2012 и AVL62113) Фрагменты схемы телевизоров, демонстрирующи…
Принципиальная электрическая схема телевизоров SONY BRAVIA на основе шасси AZ1-A	Телевизоры SONY BRAVIA на основе шасси AZ1-A	В архиве приведена принципиальная электрическая схема и схема разборки телевизоров SONY BRAVIA на основе шасси AZ1-A1) Интерфейс LVDS2) НЧ вход. Вход PC (D-SUB)3) Интерфейс HDMI. Тюнер4) Цифровой УМЗЧ. Усилитель наушников5) Стабилизаторы напряжений 1,1, 1,8, 3,3, 5, 9, 12 и 33 В6) Память DD. ..
Принципиальная электрическая схема главной платы BC1 ЖК телевизоров SONY BRAVIA на шасси SE2AG	ЖК телевизоры SONY BRAVIA на шасси SE2AG	Принципиальная электрическая схема главной платы BC1 ЖК телевизоров SONY BRAVIA на шасси SE2AG1) Главный процессор2) Контроллер HDMI3) Аналоговый аудио- и видеовход. Интерфейс LVDS
Принципиальная электрическая схема системы питания ЖК телевизоров SONY BRAVIA на шасси SE2AG	ЖК телевизоры SONY BRAVIA на шасси SE2AG	Принципиальная электрическая схема системы питания ЖК телевизоров SONY BRAVIA на шасси SE2AG1) Принципиальная электрическая схема платы GA32) Принципиальная электрическая схема платы GA23) Принципиальная электрическая схема стабилизаторов и DC/DC-конверторов, размещенных на основной плате ВС1
Принципиальная электрическая схема ЖК телевизоров JVC на базовом шасси FT2	Телевизор JVC на базовом шасси FT2	В архиве приведена принципиальная электрическая схема телевизора JVC на базовом шасси FT21) схема части 1 базового шасси2) схема части 2 базового шасси3) схема части 3 базового шасси4) схема части 4 базового шасси
Принципиальная электрическая схема телевизора Samsung CW29Z408PQXXEC на шасси S63A(Р)/В	Телевизор Samsung CW29Z408PQXXEC на шасси S63A(Р)/В	В архиве приведена принципиальная электрическая схема телевизора Samsung CW29Z408PQXXEC на шасси S63A(Р)/В1) Принципиальная схема платы боковых разъемов AV-IN;2) Фрагмент принципиальной схемы основного шасси с ИИП, СР, КР и устройством коррекции растра;3) Структурная схема блока F/BOX;4) Фрагмент принципиальной с. ..
Схемы блока питания 17IPS15-4 ЖК телевизоров HITACHI и VESTEL	Блок питания 16-22-дюймовых ЖК телевизоров HITACHI и VESTEL	В архиве приведены электрические схемы  ЖК телевизоров HITACHI и VESTEL:1) Принципиальная электрическая схема основного источника питания2) Принципиальная электрическая схема инвертора питания ламп задней подсветки ЖК панели
Электрические схемы источника питания BN44-00340B ЖК телевизоров Samsung LE40C530F1W/WXRU	Bсточник питания BN44-00340B ЖК телевизоров Samsung LE40C530F1W/WXRU	В архиве приведены электрические схемы источника питания BN44-00340B ЖК телевизоров Samsung LE40C530F1W/WXRU1) Принципиальные электрические схемы блоков EMI FILTER BLOCK, PFC BLOCK, Multi BLOCK, Remote ON/OFF BLOCK, OVP BLOCK:2) Принципиальные электрические схемы блоков INVERTER BLOCK, BLU ON/OFF BLOCK, LX6503A IC BLOCK, PROT…
Электрические схемы источника питания ЖК телевизоров Philips 42PFL3605xx на шасси TPM4. 1E LA	ЖК телевизор Philips 42PFL3605xx на шасси TPM4.1E LA	В архиве приведены электрические схемы источника питания ЖК телевизоров Philips 42PFL3605xx на шасси TPM4.1E LA1. Принципиальная электрическая схема основного источника питания 32-дюймовых моделей.2. Электромонтажная схема основного источника питания 32-дюймовых моделей ТВ (вид со стороны монтажа компонентов).3.&nbsp…
Принципиальная электрическая схема телевизора LG CT-20T25M на шасси MC-049B	Телевизор LG CT-20T25M на шасси MC-049B	В архиве приведена принципиальная электрическая схема телевизора LG CT-20T25M на шасси MC-049B
Принципиальные схемы источника питания W2A BN 44-00161/00162A плазменных телевизоров Samsung PS-42/50C91HR	Телевизоры Samsung PS-42/50C91HR	В архиве приведены принципиальные схемы источника питания W2A BN 44-00161/00162A плазменных телевизоров Samsung PS-42/50C91HR1) Принципиальная схема секции дежурного режима2) Принципиальная схема корректора коэффициента мощности3) Принципиальная схема инвертора с узлами защиты4) Принципиальная схема выпрямителей. ..
Принципиальные электрические схемы ЖК телевизоров Philips 32PFL3605xx/42PFL3605xx на шасси TPM4.1E LA	ЖК телевизоры Philips 32PFL3605xx/42PFL3605xxШасси TPM4.1E LA	В архиве приведены принципиальные электрические схемы ЖК телевизоров Philips 32PFL3605xx/42PFL3605xx на шасси TPM4.1E LA1) Интерфейс D-SUB. Память D-SUB EDID2) Разъемы НЧ входа-выхода3) Разъемы НЧ входа-выхода4) Разъемы S-video, HDMI3, PHONE и USB5) Усилители наушников6) Тюнер7) Принцип…
Принципиальная электрическая схема телевизоров AKAI 21CTU91BC/93BC/94BC	AKAI 21CTU91BC/93BC/94BC	В архиве приведена принципиальная электрическая схема телевизоров AKAI 21CTU91BC/93BC/94BC на шасси IVPH-002
Принципиальная электрическая схема ТВ шасси LCD1.15E	ТВ шасси LCD1.15E. Модели: Philips 15PF9925/12S Philips 15PF9925/19S	В архиве приведена принципиальная электрическая схема ТВ шасси LCD1. 15E. Модели телевизоров Philips 15PF9925/12S и Philips 15PF9925/19S.
Схемы ТВ шасси 17МВ18	ТВ шасси 17МВ18	В архиве приведены принципиальная электрическая схема ТВ шасси 17МВ181) Блок-схема главной платы2) Графический контроллер и FLASH-память3) Процессор UOCIII. Тюнер4) LVDS-интерфейс ЖК панели5) Стабилизаторы напряжений6) УМЗЧ. Аналоговые переключатели. НЧ вход-выход7) Панель управлен…
Принципиальная электрическая схема главной платы телевизоров Prology LT-10AE/AL/AT	ЖК телевизоры Prology LT-10AE/AL/AT	В архиве приведена принципиальная электрическая схема главной платы телевизоров Prology LT-10AE/AL/AT
Принципиальная электрическая схема шасси М28 на основе монокристального процессора TMPA8821 фирмы TOSHIBA	шасси М28 процессор TMPA8821 TOSHIBA	В архиве приведена принципиальная электрическая схема шасси М28 на основе монокристального процессора TMPA8821 фирмы TOSHIBA с источником питания на дискретных элементах1) ТВ процессор, тюнер, НЧ вход-выход2) Кадровая и строчкная развертка3) Источник питания4) ТВ процессор, УМЗЧ, ПДУ, выходные видеоусилители. ..
Принципиальные электрические схемы блока питания 17IPS02-1 ЖК телевизоров RAINFORD и VESTEL	ЖК телевизоры RAINFORD и VESTEL	В архиве приведены принципиальные электрические схемы блока питания 17IPS02-1 ЖК телевизоров RAINFORD и VESTEL1) Принципиальная электрическая схема основного источника питания2) Принципиальная электрическая схема инвертора питания ламп задней подсветки ЖК панели

Схемы простого телевизора и что они делают. Часть 1

Когда вы закончите эту серию статей о внутренностях обычного телевизора, я надеюсь, что эта информация даст вам общее представление о том, как называются эти схемы и как они работают. что они делают. Даже знание основ того, как работает телевизор и что может пойти не так, может быть очень полезным, даже если вы не пытаетесь отремонтировать телевизор самостоятельно. Вы должны уметь общаться со специалистом по обслуживанию и понимать, что они вам говорят. Что еще более важно, вы, вероятно, лучше поймете, если вас использует нечестный или некомпетентный ремонтный центр.

Например, кто-то однажды позвонил мне после того, как получил от другого специалиста оценку телевизора, которому не хватает цвета. У набора было отличное черно-белое изображение, но просто не было цвета. Им сообщили, что кинескоп неисправен! Плохой кинескоп НЕ МОЖЕТ заставить телевизор показывать хорошее черно-белое изображение, но не иметь цвета. Могу поспорить, что большинство потребителей не знают об этом простом факте. Оказалось, что проблема с цветом была в 10-центовом конденсаторе, который я обнаружил открытым.

Если вы не понимаете какую-либо терминологию, которую я здесь использовал, посетите эту ветку TechLore. Если искомый термин отсутствует, оставьте примечание в этой теме, и оно будет добавлено.

Если вам нужно задать вопрос по поводу чего-либо в этой статье, оставьте вопрос или примечание в поле для комментариев ниже. Любые вопросы о неисправности телевизора или проблемах с ремонтом будут перемещены в соответствующую тему.

Эта статья предназначена для краткого объяснения различных телевизионных схем и принципов их работы. Позже в этой серии я расскажу о схемах и о том, как они работают в обычном проекционном телевизоре.

Приведенный ниже набор указаний предназначен не для того, чтобы напугать или напугать вас, а для того, чтобы вы осознали, что работа внутри ЭЛТ-телевизора или компьютерного монитора может быть смертельно опасной из-за подключенного к сети источника питания, а также источников питания высокого напряжения. . Пожалуйста, соблюдайте все правила безопасности.

• Носите резиновые подошвы на обуви или носите кроссовки.
• Расположите свое рабочее место вдали от каких-либо поверхностей, к которым вы можете случайно прикоснуться.
• Не работайте в одиночку! Если произойдет несчастный случай или вас ударит током, кто-то из присутствующих может вызвать скорую помощь.
• Если вам нужно поработать с цепью или измерить компонент, убедитесь, что вы разряжаете большой источник питания и высоковольтные конденсаторы с резистором от 2 до 5 Вт от 100 Ом до 500 Ом, так как эти конденсаторы могут дать вам толчок и возможно, остановите ваше сердце (это сильноточный постоянный ток). Никогда ничего не предполагайте! Всегда проверяйте его вольтметром на конденсаторе. Вам не нужно разряжать меньшие конденсаторы 150+ в цепи, которые находятся под напряжением ниже 35 вольт.
• Не носите никаких украшений или металлических предметов, которые могут соприкоснуться с работающими схемами или любыми движущимися частями.
• Никогда не ударяйте и не ударяйте стеклянную оболочку кинескопа, так как это может привести к взрыву. В результате взрыва осколки стекла разлетятся во все стороны с очень высокой скоростью.
• Всегда надевайте защитные очки при работе с задней панелью телевизора.
• Всегда подсоединяйте и отсоединяйте измерительные провода от вашего измерителя или другого испытательного оборудования, когда комплект отключен от сети.
• Попытка починить набор, когда вы устали или хотите спать, может сделать вас более беспечным.
• Не сокращайте путь.

Вам понадобится базовый набор приличных ручных инструментов для работы с большинством телевизоров и выполнения большинства настроек. Вам не нужны самые лучшие дорогие инструменты, но дешевые инструменты бесполезны. Вам потребуется:

• Различные отвертки Phillips и прямые отвертки разных размеров.
• Набор различных шестигранных отверток.
• Пара острогубцев и кусачек разных размеров.
• Хороший пинцет и зубочистки.
• Маленькая отвертка с миниатюрным лезвием 1/16 дюйма и неметаллическим наконечником для регулировки.
• Маломощный паяльник с тонким жалом и мелкодисперсным припоем со смоляным сердечником для небольших работ по пайке и распайке. Для мелких деталей подойдет утюг мощностью 25 Вт. Для этих больших частей; Вам понадобится паяльник большей мощности или небольшой паяльник.
• Рулон демонтажной оплетки или демонтажный инструмент грушевидного типа.

Перейти на страницу 2 >>

Подробнее Схемы базового телевизора и что они делают: Часть 1 | Часть 2 [[страница]]

Для тех проблем, которые возникают после прогрева установки, вы можете использовать так называемый контурный охладитель. Это позволяет вам распылить на подозрительные детали, чтобы увидеть, вернется ли проблема в норму. Эти распылители поставляются с небольшой удлинительной трубкой, которую вы надеваете на сопло распылителя, чтобы вам было легче локализовать неисправную деталь.

Для тех проблем, которые не возникают сразу, а усугубляются по мере прогрева телевизора, используйте простой фен и картонную насадку, чтобы направить тепло на более централизованную область на печатной плате и подозрительные компоненты, чтобы устранить проблему. происходить. Когда (если) это произойдет, используйте охладитель контура, чтобы проверить, исчезнет ли проблема. Если это так, вам повезло, и вы нашли прерывистую часть.

Периодически возникающие проблемы могут быть наиболее дорогостоящим и трудоемким видом ремонта. Если вы не можете найти неисправный компонент, возможно, на печатной плате имеется небольшая трещина.

Профилактическое обслуживание телевизора несложно, и его соблюдение может продлить срок службы телевизора.

• Содержите внешний корпус в чистоте и не закрывайте вентиляционные отверстия или щели.
• Обеспечьте достаточную вентиляцию — телевизоры потребляют больше энергии, чем любые другие аудио/видео компоненты. Накопление тепла сказывается на электронных компонентах. Оставьте не менее 3 дюймов сверху и по бокам для циркуляции воздуха, если у развлекательного центра нет широко открытой задней панели. Не ставьте другие компоненты (например, видеомагнитофоны) на телевизор.

• Очистите поверхность передней части кинескопа мягкой тканью, слегка смоченной чистой водой, и, при необходимости, мягким мыльным моющим средством. Никогда не наносите воду, распыляйте средство для чистки стекол или влажную ткань непосредственно на поверхность кинескопа. Это может привести к серьезному выходу из строя схемы из-за просачивания влаги по краям кинескопа и капель на печатной плате непосредственно под кинескопом.

  Если вы не чистили свою трубку в течение недели или двух, протрите ее, и вы, вероятно, будете поражены количеством грязи, которое притягивается к передней панели телевизора. Это особенно актуально для курильщиков, так как смола и никотин быстро накапливаются на поверхности кинескопа. Однажды я отправился в сервисный центр, где клиент жаловался на тусклое и слабое изображение. Как только я посмотрел на набор, я понял, в чем проблема. Я лизнул палец и провел им по передней панели телевизора, и вау, из телевизора полилась яркость. По меньшей мере, клиент был весьма смущен.

• Очень важно очистить внутреннюю часть телевизора перед работой с ним.

  Сначала найдите все винты с шестигранной головкой или крестообразным шлицем, которые крепятся к задней части телевизора. Со снятой спинкой вы, несомненно, удивитесь, почему там так грязно. Высокое напряжение всасывает большую часть грязи, которая попадает в воздух в комнате, когда она убирается.

  Используйте новую кисть и маленькую насадку для пылесоса. Будьте очень осторожны и не нажимайте слишком сильно, стряхивая скопившуюся пыль. Хотя вы и можете использовать сжатый воздух, он создаст беспорядок по всей комнате, а вдыхать пыль вредно для здоровья. 0003

  Не пытайтесь затягивать что-либо, например, винты, или поворачивать что-либо, что вы не знаете, что это такое. Они могут быть критической корректировкой. Кроме того, будьте очень осторожны с горлышком кинескопа и всем, что на нем установлено. Горловина кинескопа сделана из очень тонкого стекла и не займет много времени, прежде чем сломается. Компоненты, установленные на шее, также не должны мешать.

  На горловине кинескопа установлен отклоняющий желток, а кольца — магниты схождения и чистоты. В качестве меры предосторожности я отмечу эти кольца на шее каким-нибудь маркером на случай, если случайно задену их. Некоторые большие наборы ламп имеют небольшую печатную плату, прикрепленную к шее. Эта плата является модулятором скорости луча.

<< Вернуться на страницу 1 | Перейти на страницу 3 >>

Подробнее Схемы базового телевизора и что они делают: Часть 1 | Часть 2 [[страница]]

Большинство проблем с современными телевизорами связаны с отклонением по горизонтали, отклонению по вертикали, высоковольтными источниками питания и главными источниками питания, поскольку они работают на высоких уровнях мощности, и многие из этих компонентов сильно нагреваются. . Тепло — злейший враг телевизора. В этой статье я расскажу об этих разделах, так как есть чему поучиться и усвоить.

Резервный и основной блоки питания

Все современные твердотельные телевизоры имеют резервный источник питания и цепь основного питания. Резервный источник обеспечит напряжение, необходимое для работы микросхемы микропроцессора в телевизоре. Он состоит из силового трансформатора низкого напряжения, питающего один или несколько наборов выпрямителей, фильтрующих конденсаторов и, возможно, регуляторов.

Когда вы нажмете выключатель питания на передней панели телевизора (или кнопку питания на пульте дистанционного управления), микропроцессор подаст сигнал включения, который запустит основной источник питания, который, в свою очередь, задействует горизонтальную цепь . Если все в порядке, слабый сигнал поступает от источника высокого напряжения, или так называемого источника питания, производного от развертки, и поддерживает активным основной источник питания.

На задней панели некоторых телевизоров есть главный выключатель питания. Я не могу сосчитать, сколько раз я видел мертвую установку, и это было из-за того, что кто-то выключил главный выключатель питания.

Все основные блоки питания имеют:

1. Выключатель питания, реле или симистор для включения основного питания переменного тока.
2. Набор выпрямителей, чаще всего мостовых, для преобразования переменного тока в постоянный.
3. Один или несколько больших фильтрующих конденсаторов для сглаживания нестабилизированного постоянного тока. В США это напряжение составляет около 145-165 В постоянного тока. В странах с питанием 220 В переменного тока это будет около 295-325 В постоянного тока.
4. Регулятор интегрального или гибридного типа для подачи постоянного напряжения на систему горизонтального отклонения. Иногда небольшой импульс или напряжение на вторичном выходе обратноходового преобразователя.
5. Цепь управления размагничиванием. При включении питания на катушку размагничивания, обернутую вокруг внешней оболочки ЭЛТ, подается сильный переменный ток. Термистор нагревается, увеличивает сопротивление и медленно снижает ток почти до нуля в течение нескольких секунд.

Получение горизонтальных импульсов

Схема горизонтального отклонения начинается со схемы разделения синхроимпульсов, которая после запуска развертки берет выборку видеосигнала и разделяет вертикальные и горизонтальные синхроимпульсы, а затем отправляет их на соответствующую развертку. схемы. Эти синхроимпульсы привязывают горизонтальную и вертикальную развертку к видеосигналу для стабилизации изображения.

Затем идет схема горизонтального драйвера. Разделитель синхронизации, горизонтальные и вертикальные генераторы и схемы драйверов (большую часть времени) находятся в основной ИС, называемой «микросхемой драйвера», или частью ИС Jungle.

Затем мы переходим к схеме драйвера строчной развертки, которая просто усиливает форму волны строчной развертки для управления выходным транзистором строчной развертки. Никогда не пытайтесь измерить или прикоснуться к коллектору выходного транзистора строчной развертки, так как это сожжет ваш измеритель или вызовет у вас чертовски сильный удар из-за очень высокочастотного импульса. Это также известно как «ГОРЯЧИЙ». Этот импульс управляет обратноходовым преобразователем или «трансформатором линейного выхода» (как его называют в Канаде), который создает высокое напряжение для кинескопа и напряжения, полученные от развертки, необходимые для других частей телевизора.

Горизонтальное отклонение затем проходит через то, что называется схемой формирования формы волны (известной как подушкообразная схема) и, наконец, через обмотку горизонтального отклонения на желтке отклонения вокруг горловины кинескопа. Это, в свою очередь, сканирует электронный луч из кинескопа, чтобы сканировать вперед и назад по горизонтали внутри кинескопа… около 15 734 раз в секунду в телевизоре типа NTSC.

<< Вернуться на страницу 2 | Перейти на страницу 4 >>

Подробнее Схемы базового телевизора и что они делают: Часть 1 | Часть 2 [[page]]

All Things Vertical

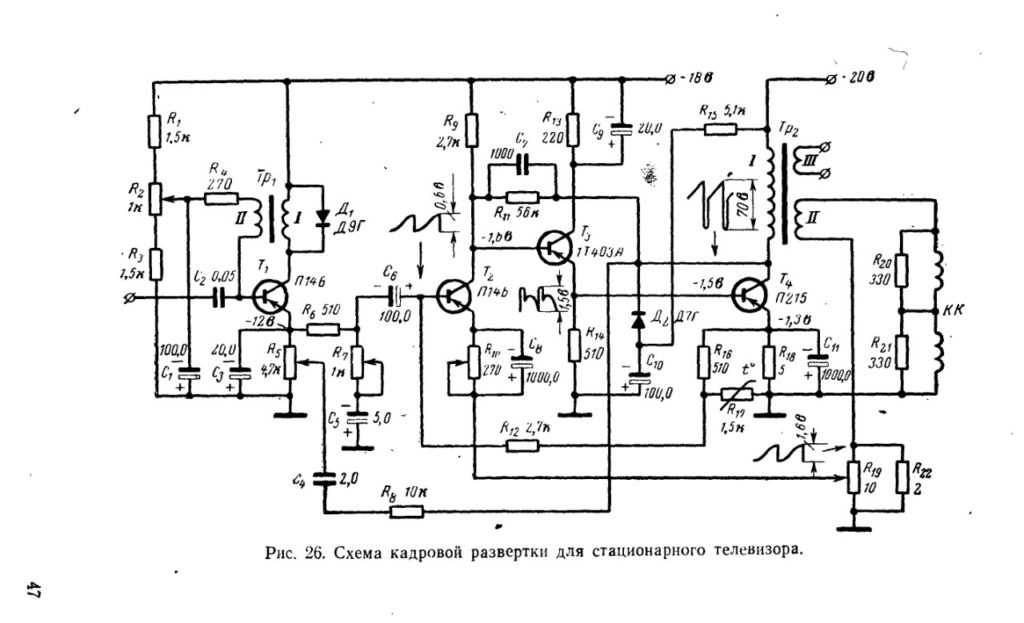

Схема вертикального отклонения имеет генератор вертикальной развертки, синхронизированный с видеосигналом вертикальным синхроимпульсом, полученным от синхронизирующего разделителя. Если вы получаете набор, который катится, где-то генератор вертикальной развертки потерял синхроимпульс, или есть проблема в цепи генератора вертикальной развертки.

Затем схема вертикального возбуждения усиливается и вставляется в устройство вертикального вывода в телевизоре. Почти во всех сегодняшних наборах схема вертикального вывода встроена в так называемую микросхему вертикального вывода. Вертикальный выходной импульс затем вставляется в вертикальную обмотку после того, как он проходит через соединительную цепь, и отклоняющий желток будет сканировать электронный луч внутри кинескопа 60 раз в секунду вверх и вниз по поверхности экрана. При горизонтальном и вертикальном натяжении луча он расширяется, образуя изображение.

IC вертикального выхода будет иметь несколько ветвей или соединений для формирования вертикального импульса, который будет усиливаться вертикальными выходами с помощью конденсаторов и резисторов. Кроме того, к этим отведениям подключены B+ и B-. На многих телевизорах, где вертикаль может выглядеть сплющенной, линии вверху или внизу, или просто недостаточно вертикального отклонения, в основном это небольшие недорогие детали.

Микросхема с вертикальным выходом почти всегда подключена к металлическому радиатору. Если вы когда-нибудь решите заменить микросхему на радиаторе, обязательно нанесите немного теплоотводящего состава на заднюю часть нового устройства.

Во многих старых телевизорах, а также в некоторых новых вы услышите постоянное жужжание при включении телевизора. Этот жужжащий звук, кажется, меняется при смене сцены. Это вертикальные обмотки телевизора, которые при ослаблении вибрируют с частотой 60 циклов в секунду, и начинают шуметь, так как 60 циклов в секунду находятся в диапазоне человеческого слуха. На самом деле вы мало что можете сделать, чтобы остановить этот шум на 100%, кроме замены желтка отклонения. Есть несколько старых трюков, например, втыкание палочек от эскимо под обмотки желтка, но я видел, как техники ломали горловину кинескопа, делая это.

В заключение первой части этой статьи я хочу подчеркнуть, что вы можете превратить простой ремонт в дорогой ремонт с неправильным припоем или паяльным оборудованием, или играя с сервисными меню, не зная, что что делает, или поворачивая элементы управления внутри телевизора, просто чтобы посмотреть, что произойдет.

Многие проблемы имеют простые решения. Это может быть просто плохой контакт или перегоревший предохранитель. Если у вас когда-либо возникнут какие-либо сомнения или вы не будете чувствовать себя комфортно при ремонте или регулировке, позвольте профессионалу сделать ремонт или внутреннюю регулировку за вас.

В следующей серии будет рассказано о схеме размагничивания (и некоторых советах по этому вопросу), а также о схемах тюнера, ПЧ, аудиовыходах, цветовых схемах, видеодрайверах и схемах системного контроллера. Следите за обновлениями!

<< Вернуться на страницу 3 | Комментарий к статье

Подробнее Схемы базового телевизора и что они делают: Часть 1 | Часть 2

РАДИО И ТВ СХЕМЫ

---

---

Отдельные разделы этого руководства охватывают РЧ, ПЧ, аудио секции, источники питания, генераторы и многие другие схемы, используемые в радио- и телевизионных приемниках. В этом разделе показаны и описаны различные схемы, в том числе транзисторные. видеоусилители, видеодетекторы, схемы отклонения и диодные детекторы и машинки для стрижки.

ВИДЕОДЕТЕКТОРЫ

Высокочастотные транзисторные видеодетекторы стали возможными благодаря использованию MADT и транзисторы SBT. Здесь показана типичная схема с общим эмиттером. по формуле увеличения мощности.

Обнаружение имеет место, потому что транзистор усиливает только половину входа ПЧ форма волны. Фильтр в цепи коллектора отделяет несущую ПЧ от информация о модуляции. Усиление мощности для детектора изображено так, как показано на диаграмма, где Eo — выходное аудио напряжение для 30% модулированного входного сигнала, Ee — величина немодулированного входного сигнала. Результаты обнаружения диодов при потере сигнала 14 дБ в широковещательных детекторах ПЧ. Однако использование SBT приводит к усилению сигнала более чем на 5 дБ, а MADT обеспечивает усиление более 15 дБ.

Эта схема может использоваться как детектор с входом 455 кГц или 45 МГц. Единственным фактором, который следует учитывать, является значение C2. В этой схеме используется SBT даст около 1 дБ усиления и MADT более 5 дБ, в отличие от Потери на диодном детекторе 14 дБ.

Желательными характеристиками хороших транзисторных детекторов являются высокое усиление. на рабочей частоте и низким выходным сопротивлением. SBT и MADT обеспечивают эти условия. Кроме того, что эта схема является хорошим детектором, источник AGC из-за усиления, которое он обеспечивает.

————- Видеодетекторы.

————— (A) Горизонтальный контур.

————— (B) Форма волны. Система горизонтального отклонения телевизора.

ТВ ГОРИЗОНТАЛЬНАЯ СИСТЕМА

Переключающие транзисторы можно использовать для горизонтального отклонения в ТВ-приемнике. В части А схемы показана схема переключающего транзистора, а в части В формы сигналов различных частей цепи.

Три проволочных резистора 0,24 Ом, включенных параллельно, использовались для считывания тока. показаны формы волны.

Драйвер X1 включает X2 примерно на 48 мкс и выключает на 16 мкс.

Из-за стабилитрона с обратным смещением на транзисторе ток течет в обратном направлении в течение первых 9 мкс. После этого начального 9 мкс тока Как, 39 мкс требуется для того, чтобы ток коллектора нарастал до своего пикового форвардного значения. В конце этого периода основание X2 равно управляется положительным, тем самым уменьшая ток коллектора до нуля. Это рушится ток индуцирует высокое напряжение на ярме во время обратного хода. конденсатор С4, в резонансе с L3, настраивает этот контур на частоту ½ tr (где tr это время возврата). Когда это разрушающееся напряжение проходит через 180° и становится положительный, база снова пульсирует и течет ток; таким образом, полный цикл 360° выполнен. В драйверном каскаде C1 и L1 образуют резонансный контур на третья гармоника частоты обратного хода, чтобы уменьшить пиковое напряжение от коллектора к эмиттеру XL С этой схемой пиковое напряжение 9от 0 до 110 вольт это снижается до 80 или 90 вольт. Это снижение влияет только на водителя, а не на выход, этап.

Усиление ступени X2 можно улучшить, возвращая энергию в батарею. за счет двустороннего действия транзистора. В конце цикла восстановления, напряжение коллектора начинает колебаться положительно.

Токи базы и коллектора будут высокими, ограничиваясь только транзистором насыщение и сопротивление свинца. Однако эти токи будут быстро затухать. к нулю из-за демпфирующего действия транзистора на свободные колебания. Таким образом, часть энергии, запасенной в коромысле при прямой стреловидности, возвращается обратно. к аккумулятору.

Важными требованиями к выходному транзистору X2 являются высокий КПД и способность выдерживать высокие обратные напряжения. Серии 2N629 и 2N630 соответствуют эти требования. Если ярмо рассчитано на более высокое напряжение, чем транзистор может стоять, напряжение коллектор-эмиттер можно обрезать до безопасный уровень с помощью стабилитрона 10М91З. Лучше использовать диод в любом случае, потому что он обеспечивает отличную защиту транзистора.

ДИОДНЫЕ ОГРАНИЧИТЕЛИ

В части А схемы показаны два последовательно соединенных диода с указанием их полярности. перевернуты, чтобы использовать их характеристики пробоя стабилитрона. для ограничения действие. Баланс выходного напряжения можно контролировать, выбирая соответствующий диоды, каждый с определенным уровнем стабилитрона. Для специальных приложений, два диода, имеющие существенно разные напряжения стабилитрона, могут использоваться для преднамеренного разбалансировать выход.

Уровень напряжения можно уменьшить, используя резистивный делитель.

Этот делитель очень эффективен, когда нужно подается на нагрузку с высоким импедансом, например, на ламповую сетку. При значительном ток должен подаваться на нагрузку, может потребоваться выбор диодов которые имеют подходящие уровни напряжения стабилитрона (от IN465 до IN470) и используют их без резистивного делителя напряжения. Тем не менее, некоторая резкость отсечения будет принесено в жертву при переходе к более низким напряжениям стабилитрона.

Как показано в части B схемы, два диода могут быть соединены параллельно и их полярность поменялась местами, чтобы использовать их крутые характеристики вперед для ограничения действия. Пиковое выходное напряжение будет варьироваться от приблизительно от 1 до 2 вольт, в зависимости от значения, до которого RI ограничивает ток. Здесь два Диоды IN138A рекомендуются там, где пиковый ток через R1 меньше 1 мА.

———— Диодные ограничители.

(A) Последовательное соединение.

(B) Параллельное соединение.

——————— Обратный диодный детектор.

ДАТЧИК ОБРАТНОГО ДИОДА

На этом рисунке показан Uni-Tunnel (обратный) диод, используемый в качестве детектора. В этой схеме вход 10 МГц модулируется размахом 0,4 В, Сигнал 100 кГц, в то время как на выходе присутствует обнаруженный сигнал 0,2 В. схема.

ВИДЕОУСИЛИТЕЛЬ С ВЫСОКИМ ВХОДНЫМ ИМПЕДАНСОМ

На этой схеме показаны 2N1493 и 2N274 в типичной схеме видеоусилителя. использование отрицательной обратной связи. Частотная характеристика составляет от 20 циклов до 7,5 мегагерц. (нагрузка 15 мА), коэффициент усиления по напряжению 75, входное сопротивление 5000 Ом. Ом. Эта схема может быть использована в видеоусилителях промышленного телевидения, инструментальных усилители или импульсные усилители.

———— Видеоусилитель с высоким входным сопротивлением.

ВИДЕОУСИЛИТЕЛЬ

Специальные методы обработки высокочастотных транзисторов позволяют создавать транзисторные видеоусилители. Двухкаскадный видеоусилитель без обратной связи показан в части А диаграммы.

При заземлении всех катушек усилитель представляет собой RC-цепочку с общим эмиттером. Выходное сопротивление схемы практически такое же, как и входное сопротивление. Усиление каскада 5 и ширина полосы 5 МГц считаются типичными. Дополнение L3 и L4 улучшают прирост пропускной способности на 50%, а L1 и L2 улучшают еще 30% за счет уменьшения нагрузочного эффекта резистора на верхнем конце группа. Эти значения схемы были выбраны потому, что они способствуют усилению на частоте 3 МГц. и выше.

Часть B показывает видеоусилитель с обратной связью. С помощью серий пикинга катушка L3 и обратная связь, усиление ее полосы пропускания можно приблизить к теоретическому предел используемого транзистора.

Для транзисторов с отсечкой 45 мкм полоса пропускания варьируется от от 12 до 20 мк, с соответствующим изменением усиления от 14 до 40 дБ. каскадный таких усилителей с обратной связью возможно без взаимодействия, т.к. обратная связь не зависит от нагрузки.

————— Видеоусилители. (А) Нет обратной связи. (Б) Отрицательная обратная связь.

—————

ВИДЕОУСИЛИТЕЛЬ-ДРАЙВЕР УСИЛИТЕЛЯ УДВОИТЕЛЬНОГО НАПРЯЖЕНИЯ

На этом рисунке показано применение трех транзисторов MADT в видеоусилителе. схема удвоения напряжения. Реализована пропускная способность, которая обычно требуется для ТВ приемники.

После диодного детектора IN60A видеовход на первую базу усилителя составляет 0,7 В от пика до пика, синхронизация положительная. Звук и АРУ сняты с коллектора как показано. От 250-омного регулятора контраста в эмиттерной цепи видео информация усиливается двумя каскадами с прямой связью. Вывод на картинку ламповая сетка, после ловушки 4,5 МГц, составляет 55 вольт от пика до пика с видеосинхронизацией отрицательный.

ОТКЛОНЕНИЕ ТВ

Здесь показана однотранзисторная схема отклонения. Из-за его быстрого время переключения и высокий коэффициент усиления по напряжению, 2N1073B — первый найденный транзистор полезно для схем горизонтального отклонения.

Низкое сопротивление насыщения 2Nl073B обеспечивает хорошую линейность сигнала.

Выпрямитель B-201 представляет собой быстродействующий диод с низким прямым падением напряжения, используемый для обратного тока. качание ярма. Привод в цепь отрегулирован на +L5 вольт максимум. Напряжение база-эмиттер изменяется от -0,5 до +1,5 вольт, что приводит к пиковый ток 2 ампера, как показано на осциллограммах.

—————- Отклонение телевизора.

СХЕМЫ СОЛНЕЧНЫХ ЭЛЕМЕНТОВ FLEAPOWER

Некоторые очень простые электронные схемы возможны с использованием солнечных элементов. Здесь, показаны три схемы, которые представляют приложение с чрезвычайно низким энергопотреблением для фотогальванических элементов. Две из показанных схем являются генераторами, и каждая предназначен для работы с одним фотоэлементом в качестве источника питания.

Любой фотоэлемент требует гораздо меньшего освещения, чем прямой солнечный свет. Хороший Освещение помещения не менее 100 фут-свечей обеспечит необходимое электроэнергия. В части А диаграммы выходная частота широкодиапазонного звуковой генератор (мультивибратор) регулируется потенциометром R3. Любая частота Таким образом, можно получить от 1 до 1000 Гц.

Эта схема представляет собой асимметрично связанный мультивибратор с периодом колебание определяется резисторами R1, R2, R3, C1 и C2.

Все эти компоненты неизменяемы, кроме R3, который служит частотой контроль.

R3 регулирует частоту, вызывая соответствующее изменение связи между выходом X1 и входом X2.

Выход этой схемы представляет собой прямоугольную волну. Для хорошей стабильности частоты освещение на фотоэлементе должно оставаться постоянным. Результат Генератор может быть увеличен за счет последовательного включения двух или более фотоэлементов.

Этот удобный генератор звука может быть полезен при обслуживании всех видов схемы. Его также можно использовать в качестве генератора кода для практики.

В Части B показан генератор звука с индуктивной обратной связью.

Этот осциллятор можно использовать для тех же целей, что и показанный в части А. В этой схеме выходная частота определяется степенью освещенности, для правильной работы требуется около 100 фут-свечей. колебание возникает в результате положительной обратной связи, получаемой от трансформаторной связи.

Это устройство можно использовать в качестве экспонометра в фотографии. выходная частота является показателем измеренного уровня освещенности.

————- ВНЕШНЯЯ АНТЕННА (A) Мультивибратор. НАУШНИКИ. (Б) Транзистор осциллятор. (С) Простое радио. Схемы с блошиными солнечными батареями.

Часть C показывает простое радио на солнечной энергии. Он предназначен для работы с одним Солнечная батарея B2M, требующая очень слабого освещения. В схеме используется небольшой количество компонентов и требует всего 10 фут-кандел освещения, падающего на на фотоэлемент для правильной работы. Это даст хороший объем в обычная пара наушников на 2000 Ом. Однако чувствительность и избирательность позволит принимать только сильные местные станции.

В оптимальных условиях радиоприемник будет удовлетворительно управлять 4-дюймовым динамиком PM. В этом случае первичные клеммы универсального выхода с наибольшим импедансом трансформатор должен быть подключен вместо наушников, а динамик следует подключать через вторичную обмотку с низким импедансом.

Путем изменения емкости C можно получить любую желаемую частоту в стандартном вещании. группу можно забрать. Первичная петля может использоваться в качестве антенны, а дополнительная длина добавлена ​​для лучшей производительности, если это необходимо. Хорошая земля также сделает многое для улучшения производительности.

НАСТРОЕННЫЙ УСИЛИТЕЛЬ ТВ/FM

Это радиочастотный усилитель на транзисторах с диффузной базой из микросплава (MADT), используемый для FM- или ТВ-приложения. Его производительность приведена ниже:

Центр 3-Db RF RF Noise Channel Frequency Усиление RF Полоса пропускания

Рисунок (Mc) (Db) (Мк) (Дб)

13 213 10 10 9 10 195 11 10 8 6 85 16 8 4 3 63 18 7 3

45-МГц ловушка в базовой цепи усилителя предназначена для предотвращения любой сигнал ниже, чем у канала 2 от входа в цепь. Это улучшает отказ от усилителя.

—————— ВЧ-усилитель, настроенный на ТВ/FM.

ДИОДНЫЕ ЗАЖИМЫ

———————— (A) Характеристики обратного диода. (Б) HU-SA и 1N626 ножницы. (C) 10-вольтовые пиковые входные ограничители. Диодные кусачки.

В ограничителе и выпрямителе можно использовать обратный или обратный туннельный диод. схема. В части А диаграммы показаны характеристики типичного обратного диод, а часть B сравнивает Uni-Tunnel диод HU-5A с быстровосстанавливающимся диодом 1N626. кремниевый переходной диод. Это сравнение сделано с входным напряжением 500 милливольт переменного тока. сигнал.

Как видно из выходных сигналов, пиковое выпрямленное напряжение на Uni-Tunnel (обратный диод) превышает 250 милливольт и намного больше, чем напряжение через кремниевый диод. С помощью конденсатора 0,2 мкФ на входе Выходная нагрузка 1000 Ом в каждой цепи, нижний диод будет иметь выход постоянного тока 200 милливольт, тогда как обычный диод будет иметь выход всего 10,5 милливольт.

10-вольтовая схема ограничения пикового входа, которую можно использовать для формирования квадрата волна или как ограничитель показаны в Части C. Выходные формы волны на диаграмме показать действие схемы для верхней и нижней цепей.

ПРЕОБРАЗОВАТЕЛЬ 455 кГц

На этом рисунке показана схема преобразователя ПЧ широковещательного диапазона. Вход и гетеродин сигналы смешиваются на переходе база-эмиттер, а коллекторная цепь настроен на разностную частоту. Таким образом, коллектор заземлен на гетеродине. и частоты сигнала, а эмиттер и база по существу заземлены на разностная частота. Поэтому усиление происходит от эмиттера к коллектору. Типичное усиление преобразования такого каскада составляет 20 дБ при коэффициенте шума 4 дБ.

Хотя схема хорошо работает на частотах вещания, ее диапазон полезность в качестве преобразователя распространяется гораздо дальше. Используя микросплав транзистор с диффузной базой (МАДТ), полный диапазон УКВ телевизионных частот можно удовлетворительно покрыть.

———— Преобразователь 455 кГц.

————-

ПРИЕМОПЕРЕДАТЧИК ГРАЖДАНСКОГО ДИАПАЗОНА

На этой схеме показан экспериментальный полностью транзисторный трансивер Citizens. Этот трансивер не предназначен для использования в соответствии с правилами FCC Part 15 (которые ограничивают выходная мощность до 100 милливатт), а скорее с обычными правилами CRS класса D.

В устройстве приемника сверхрегенеративный детектор ( X1 ), обеспечивающий используется чувствительность около двух микровольт. Этот детектор гасит (входит и выходит из автоколебаний) с частотой 40 кГц. Низкочастотный четырехсекционный фильтр в выходной цепи удаляет как 27-мегагерцовые, так и 40-килогерцовые компоненты выходного сигнала, что позволяет пропускать только звук. Трехступенчатый звук усилитель питает двухтактный выход. Этот вывод использует S-3001 (версия 2N698), хотя многие другие типы аудиотранзисторов NPN будут работают одинаково хорошо.

В передающем устройстве кварцевый микрофон используется для модуляции, при этом уровень устанавливается потенциометром на 10 кОм на выходе первого усилителя. Генератор с кварцевым управлением S-3001 в режиме общей базы обеспечивает ВЧ-привод мощностью 100 милливатт в финал.
