Подключение экрана к ардуино по i2c. Подключение LCD дисплея к Arduino по I2C интерфейсу: пошаговая инструкция

Этот скетч демонстрирует создание пользовательского символа, его вывод на экран, а также обновление счетчика в режиме реального времени.

Часто задаваемые вопросы по подключению LCD по I2C

Вот ответы на некоторые распространенные вопросы о подключении LCD дисплея к Arduino по интерфейсу I2C:

Почему не работает подсветка дисплея?

Убедитесь, что вы вызвали метод lcd.backlight() в setup(). Также проверьте правильность подключения VCC и GND.

Как изменить контрастность дисплея?

На I2C модуле обычно есть потенциометр для регулировки контрастности. Аккуратно поверните его отверткой.

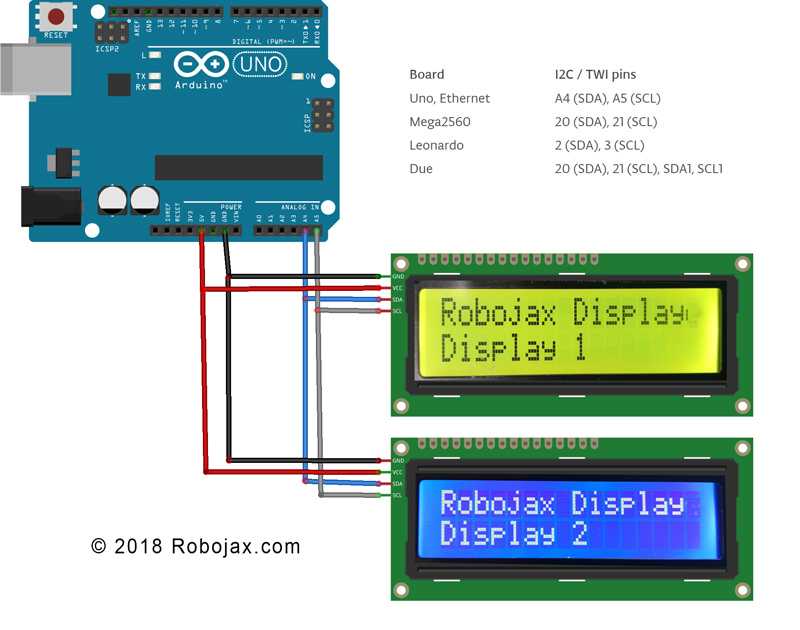

Можно ли подключить несколько LCD дисплеев по I2C?

Да, но для этого потребуются модули с разными I2C адресами. Некоторые модули позволяют изменить адрес с помощью перемычек.

Какое максимальное расстояние для подключения LCD по I2C?

Рекомендуемая длина проводов для I2C — не более 1 метра. При больших расстояниях могут возникнуть проблемы с передачей данных.

Заключение

Подключение LCD дисплея к Arduino по интерфейсу I2C значительно упрощает процесс работы с этим популярным компонентом. Использование всего двух проводов вместо 6-8 экономит контакты микроконтроллера и упрощает монтаж. С помощью библиотеки LiquidCrystal_I2C можно легко управлять дисплеем и выводить на него различную информацию.

Надеюсь, эта статья помогла вам разобраться с подключением LCD по I2C к Arduino. Если у вас остались вопросы, не стесняйтесь задавать их в комментариях!

Подключение LCD дисплея 2004 к плате Ардуино

28 июля 2022

Модуль LCD дисплея 2004 с модулем I2C. Данный жидко кристаллический дисплей 2004 имеет 20 символов в каждом рядке, рядков у него соответственно 4. Конечно, есть и другие размеры дисплеев, ознакомиться с ассортиментом ЖК дисплеев можете, перейдя по этой ссылке.

Данный модуль, распространенный в использовании, радиолюбители и разработчики зачастую используют именно его. Конечно, его основными преимуществами является то что он:

• Недорогой;
• Простой в подключении;
• Достаточно функциональный;

Как и на большинство дисплеев, можно выводить различные значение такие как, текстовые, графические, цифровые, изображение. Передача значений по шине I2C просто и понятна даже детям.

Шина I2C это последовательная шина данных, которая служит для связи между интегральными схемами определенного прибора, в нашем случае жидко кристаллического дисплея. Её ещё называют как интерфейсная шина. IIC или I2C (в некоторых документациях пишут по разному), значительно упрощает подключение любого электрического прибора к которому подключена, в нашем случае это подключение ЖК-дисплея. Купить дисплей со встроенным модулем I2C, Вы можете в интернет-магазине RoboStore по самой низкой цене.

0

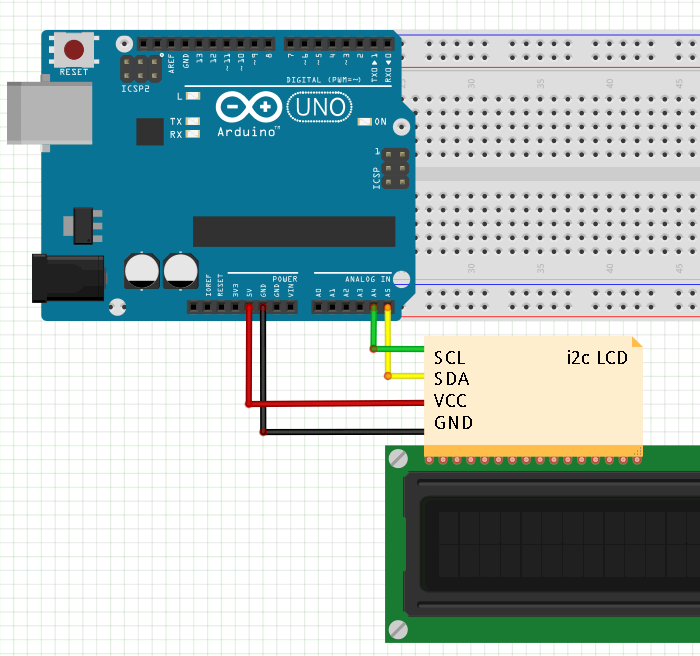

Подключение любого дисплея с модулем I2C, достаточно простое, и требует подключить 4 контакта. Размер дисплея при подключении не имеет значения будь то 2004 либо 1602.

После успешного подключения дисплея к плате Арудино, нам необходимо написать и загрузить программу. Час написания программы может занять много вашего времени, так как все зависит от постановленной задаче в проекте и от ваших навыков в программирование. Вы можете обратиться в RoboStore и мы поможем написать Вам программу.

Нам необходимо скачать библиотеку LCD, использование готовых библиотек гораздо упрощает написания кода.

Скачать библиотеку для дисплеев

Пример программы для вывода текста, можно скачать тут:

Пример программы LCD с платой Arduino

Видео роботы данного скетча:
