Подключение люстры с 5 лампами: пошаговая инструкция

Как правильно подключить люстру с 5 лампами. Какие инструменты понадобятся для установки. Какие меры безопасности нужно соблюдать при подключении люстры. Как определить фазные и нулевой провода. Какие схемы подключения люстры существуют.

Необходимые инструменты и материалы для подключения люстры

Перед тем как приступить к подключению люстры с 5 лампами, необходимо подготовить следующие инструменты и материалы:

• Отвертка индикаторная
• Мультиметр
• Плоскогубцы
• Кусачки
• Изоляционная лента
• Клеммные колодки
• Провода для соединений
• Стремянка или устойчивый табурет

Наличие всех необходимых инструментов поможет выполнить работу быстро и качественно. Особенно важны индикаторная отвертка и мультиметр — они позволят безопасно определить фазные и нулевой провода.

Техника безопасности при работе с электропроводкой

При подключении люстры крайне важно соблюдать правила электробезопасности:

1. Обязательно отключите электричество на щитке перед началом работ.
2. Проверьте отсутствие напряжения индикаторной отверткой.
3. Работайте в диэлектрических перчатках.
4. Используйте инструменты с изолированными ручками.
5. Не касайтесь оголенных проводов и металлических частей люстры.
6. Тщательно изолируйте все соединения.

Помните, что работа с электричеством требует предельной осторожности и внимательности. При малейших сомнениях лучше обратиться к профессиональному электрику.

Определение фазных и нулевого проводов

Правильное определение фазных и нулевого проводов — ключевой этап подключения люстры. Как это сделать:

1. Отключите напряжение на щитке.
2. Снимите изоляцию с концов проводов на потолке.
3. Включите напряжение.
4. Прикоснитесь индикаторной отверткой поочередно к каждому проводу:
   • Если лампочка загорается — это фазный провод
   • Если не загорается — нулевой
5. Пометьте провода разноцветной изолентой.
6. Снова отключите напряжение для дальнейшей работы.

Также можно использовать мультиметр в режиме вольтметра — на фазном проводе он покажет напряжение 220В относительно земли.

Схемы подключения люстры с 5 лампами

Существует несколько вариантов подключения люстры с 5 лампами:

1. К одноклавишному выключателю

При этой схеме все 5 ламп будут включаться и выключаться одновременно:

• Соедините все провода от ламп люстры вместе
• Подключите их к фазному проводу от выключателя
• Нулевой провод от люстры соедините с нулевым проводом на потолке

2. К двухклавишному выключателю (3+2)

Эта схема позволит включать 3 и 2 лампы отдельно:

• Разделите провода от ламп на две группы — 3 и 2
• Соедините первую группу с одной фазой, вторую — с другой
• Нулевые провода соедините вместе и подключите к нулю на потолке

3. К двухклавишному выключателю (4+1)

Вариант для включения 4 основных ламп и 1 дополнительной:

• Соедините провода от 4 ламп и подключите к первой фазе
• Провод от 5-й лампы подключите ко второй фазе
• Нулевые провода соедините и подключите к нулю на потолке

Выбор схемы зависит от конструкции люстры и ваших предпочтений по управлению освещением.

Пошаговая инструкция по подключению люстры

Рассмотрим процесс подключения люстры с 5 лампами к двухклавишному выключателю по схеме 3+2:

1. Отключите электричество на щитке.
2. Снимите старую люстру, если она была.
3. Определите и пометьте фазные и нулевой провода на потолке.
4. Разделите провода люстры на две группы — 3 и 2 лампы.
5. Соедините провода первой группы (3 лампы) между собой.
6. Соедините провода второй группы (2 лампы) между собой.
7. Подключите первую группу к одному фазному проводу.
8. Подключите вторую группу ко второму фазному проводу.
9. Соедините все нулевые провода люстры вместе.
10. Подключите нулевые провода люстры к нулевому проводу на потолке.
11. Изолируйте все соединения изолентой.
12. Закрепите люстру на потолке.
13. Вкрутите лампочки.
14. Включите электричество и проверьте работу люстры.

Если все сделано правильно, при нажатии на клавиши выключателя будут загораться соответствующие группы ламп.

Возможные проблемы при подключении люстры и их решение

При подключении люстры могут возникнуть следующие проблемы:

• Люстра не включается:
  • Проверьте правильность подключения проводов
  • Убедитесь, что лампочки исправны и плотно вкручены
  • Проверьте наличие напряжения в сети
• Часть ламп не горит:
  • Проверьте правильность распределения проводов по группам
  • Убедитесь в исправности лампочек
• Люстра мигает:
  • Проверьте надежность всех соединений
  • Убедитесь в отсутствии замыканий

Если самостоятельно устранить проблему не удается, лучше обратиться к профессиональному электрику.

Советы по выбору люстры с 5 лампами

При выборе люстры с 5 лампами обратите внимание на следующие моменты:

• Мощность. Убедитесь, что суммарная мощность ламп не превышает допустимую нагрузку на электропроводку.
• Тип цоколя. Выбирайте люстру с распространенным типом цоколя для удобной замены ламп.
• Материал. Отдавайте предпочтение качественным материалам — металлу, стеклу, хрусталю.
• Стиль. Люстра должна гармонировать с интерьером помещения.
• Управление. Подумайте, нужна ли вам люстра с пультом управления или диммером.

Правильно подобранная люстра не только обеспечит хорошее освещение, но и станет стильным элементом интерьера.

Как подключить люстру своими руками

• Правила техники безопасности
• Установка люстры. Варианты и возможности
  1. Два провода на люстре и два провода на потолке
  2. Два провода на люстре и три провода на потолке
  3. Три и более провода на люстре и два провода на потолке
  4. Три и более провода на люстре и три провода на потолке
  5. Три и более провода на люстре и четыре провода на потолке
• Как подключить несколько люстр к одному выключателю?
• Как подключить три люстры к выключателю с тремя клавишами?
• Как подключить одну люстру на два разных выключателя?
• Галогенные лампы – преимущества и схемы подключения
• Люстра с пультом управления – роскошь или удобство?

Выбор и приобретение люстры являются самыми приятными моментами при оборудовании дома или квартиры новыми источниками света. Далее следует сборка люстры, время которой будет зависеть от сложности конструкции и ее последующее крепление. Но если с этим можно справиться, следуя подробной инструкции и имея под рукой элементарные монтажные инструменты, то для того чтобы подключить люстру требуются хотя бы минимальные знания электрики.

Подключение потолочной люстры – дело несложное, но с оговоркой… Если знаешь как ее подключать. Ну а поскольку большинство людей с законами физики сталкивались в последний раз разве что на лекциях, то давайте попробуем разобраться, как подключить люстру, не прибегая к помощи дяди электрика.

Правила техники безопасности при подключении люстры

Первым требованием при работе с электропроводкой является обесточивание необходимого участка, в данном случае – это выходящие из потолка провода. Не рекомендуется ограничиваться переводом выключателя в положение «ВЫКЛ», для гарантированного снятия напряжения следует отключить автоматы в щитке.

После этого подготовьте провода для тестирования, разомкнув их, чтобы не допустить соприкосновения друг с другом. Следуя правилам маркировки, нулевой провод обозначается латинской буквой N, а фаза буквой L. Для того чтобы определить, на какой из проводов что подается, воспользуйтесь индикаторной отверткой, поочередно касаясь оголенных кончиков. При этом следует подключить расположенный в щитке автомат, а клавиши выключателя перевести в положении «ВКЛ». Если во время тестирования внутри отвертки загорится светодиод, то данный провод находится под напряжением и является фазой.

Разобравшись с проводами, следует вновь отключить подачу электропитания и уже спокойно заниматься монтажными работами. При соединении проводов рекомендуется использовать клеммные зажимы, также возможен вариант скрутки с последующей изоляцией защитными колпачками. Помните, лента ПВХ имеет свойство рассыхаться со временем, что значительно понижает ее изоляционные характеристики. Поэтому ее применение в данном случае нежелательно.

Установка люстры. Варианты и возможности

Существует несколько основных вариантов подключения люстры, которые могут изменяться в зависимости от таких параметров как:

• количество проводов, выходящих из люстры;
• количество проводов, выходящих из потолка;
• количество клавиш на выключателе.

Подробное описание каждой схемы подключения позволит выбрать наиболее подходящий для установки вариант.

Вариант № 1. Два провода на люстре и два провода на потолке

Наиболее простым вариантом установки люстры, не требующим усилий, является подключение осветительных устройств с двумя проводами к двум проводам на потолке. В данном случае достаточно соединить пары проводов, предварительно определив фазу и ноль. Порядок соединения в данном случае не принципиален.

А) Схема подключения люстры с одной лампой на одноклавишный выключатель.

Нулевой провод (на схеме он синего цвета), идущий от распределительной коробки, следует напрямую подключить к нулевому проводу, выходящему из осветительного устройства.

Коричневый провод, обозначающий фазу, подключается не только к фазному проводу люстры, но и к выключателю.

Б) Схема подключения люстры с двумя-тремя лампами на одноклавишный выключатель.

При установке источников света с двумя или тремя лампами к выключателю с одной клавишей необходимо все нулевые провода, идущие от люстры, в первую очередь соединить между собой, а уже потом с нулевым проводом, приходящим от распределительной коробки. Провода с фазой также объединяются, после чего подаются на фазный провод, приходящий от выключателя.

Вариант № 2. Два провода на люстре и три провода на потолке

Электропроводка в современных строениях выполняется трехжильным кабелем, в котором присутствуют провода разного цвета. Соответственно к месту крепления осветительного прибора подводятся три провода, но на вашей люстре их только два. Так как же подключить люстру в данном случае?

В первую очередь следует разобраться с назначением проводов на потолке при помощи индикатора. Два из них – это фазы, а третий нулевой проводник. Два фазных провода предусматривают использование двухклавишного переключателя, но поскольку в данном случае мы рассматриваем подключение люстры всего с двумя проводами будет достаточно и одноклавишного выключателя.

Предварительно обесточив участок, проводим изоляцию одного из фазных проводов, оставляя пару фаза-ноль. Далее проводим монтаж уже вышеописанным способом.

Вариант № 3. Три и более провода на люстре и два провода на потолке

Если из потолка выходит только два провода, то вариант подключения люстры, независимо от количества выходящих из нее проводов, только один – все лампочки в люстре будут гореть одновременно.

Для этого следует соединить все нулевые провода люстры между собой и подключить их к нулевому проводу, выходящему из потолка. Такая же операция проводится и со всеми проводами, на которые подводятся фазы.

Вариант № 4. Три и более провода на люстре и три провода на потолке

Данный вариант подключения подразумевает использование выключателя с двумя клавишами. Такой подход позволит обеспечить наиболее рациональное освещение рабочей зоны, комбинируя очередность и количество горящих на люстре ламп.

Три провода, выходящих из потолка маркируются следующим образом:

• провод фазный L1;
• провод фазный L2;
• нулевой провод N.

Поскольку при прокладке электропроводки рабочие не всегда придерживаются цветовой схемы, а также зависят от типа используемого кабеля, следует обязательно убедиться в назначении каждого из проводов. Как уже было указанно выше, самым легким способом является работа с отверткой-индикатором.

Если такой индикатор отсутствует, то можно разобрать выключатель, предварительно выключив автомат в щитке. После этого легко определить, какие именно провода (какого цвета) проходят от выключателя к потолку. Помните, что фазные провода будет заходить на клавиши выключателя, а вот нулевой провод уходит напрямую к люстре.

Подключение люстры, из которой выходят несколько проводов к выключателю с двумя клавишами, отличается тем, что провода от ламп предварительно распределяются на две секции. Каждая из секций соединяется только с одним из проводов, по которым подается фаза, но при этом обе группы должны обязательно соединяться с нулевым проводом.

При таком способе подключения при нажатии одной из клавиш выключателя будет загораться одна группа ламп, а при нажатии второй клавиши – другая.

Такое соединение позволяет подключать как три лампы одновременно, так и одну или две лампы, при нажатии одной из клавиш выключателя.

В данном примере первая клавиша выключателя подключает 2 лампы, а вторая – 3 лампы.

В данном примере каждая клавиша выключателя включает по три лампы.

Еще один пример подключения 6-ти рожковой люстры, когда одна клавиша подключает сразу 5 ламп, а другая – одну.

Подключение люстры на большее количество рожков будет идентично уже рассмотренным примерам. Вам только остается распределить лампы по группам и подключить их на определенную клавишу.

Вариант № 5. Три и более провода на люстре и четыре провода на потолке

Если электропроводка в доме или квартире была выполнена относительно недавно, то существует вероятность наличия дополнительно защемляющего провода, который выполняет защитную функцию. Данный провод, обычно желто-зеленого цвета, и будет четвертым проводом, выходящим из потолка. Маркируется он латинскими буквами PE – заземляющий проводник. Остальные провода уже известны нам по предыдущему примеру. Это две фазы L1 и L2, а также нулевой провод.

При наличии в люстре желто-зеленого провода просто скрутите его с заземляющим проводом, выходящим из потолка. Если же в люстре такой провод не предусмотрен, просто заизолируйте на потолке желто-зеленый защитный проводник.

Как подключить несколько люстр к одному выключателю?

Данный вопрос актуален для помещений, где расположено сразу несколько источников света. В больших залах этот могут быть люстры, в жилых комнатах – группа галогенных или светодиодных ламп. Также может возникнуть необходимость подключения освещения сразу в нескольких помещениях. В данном случае подключение производится по следующей схеме:

Все люстры подключаются параллельным соединением. Каждая из люстр может быть подключена к выключателю через отдельные распределительные коробки, также в зависимости от схемы электропроводки возможно размещение в единой коробке распределения.

Как подключить три люстры к выключателю с тремя клавишами?

Такой вариант подключения очень часто используется для освещения кухни, туалета и ванной комнаты. При помощи установленного в коридоре выключателя с тремя клавишами можно легко включить необходимый осветительный прибор.

Как подключить одну люстру на два разных выключателя?

Для реализации схемы подключения осветительного прибора с двух разнесенных выключателей вам понадобятся специальные проходные выключатели. Такие устройства отличаются от обычных выключателей особенностями конструкции и наличием в монтажной схеме трех контактов.

Подсоединив провода согласно схеме вы сможете управлять освещением сразу с двух выключателей.

Как видно на рисунке в проходном выключателе присутствуют три контакта: общий вывод для подключения к люстре или фазовому проводу и два контакта, при помощи которых выключатели соединяются между собой.

Такое распределение необходимо продумать заранее, желательно перед началом ремонта. В противном случае вам понадобиться прокладка дополнительной проводки, с последующим косметическим ремонтом.

Галогенные лампы – преимущества использования и схемы подключения

Галогенные лампы намного выигрывают у своих предшественниц – обычных ламп накаливания, не только разнообразием представленного на рынке ассортимента, но и более низким потреблением электроэнергии. При этом их свечение остается не менее ярким, чем у ламп накаливания. Галогенные лампы малого напряжения нуждаются в источнике питания на 24, 12 или 6 Вольт. Единственное требование для подключения таких ламп – установка понижающего трансформатора, для преобразования 220 В от сети в требуемый номинал.

Для подключения нескольких галогенных светильников их необходимо подсоединить к понижающему трансформатору, предварительно запараллелив между собой.

Трансформаторы, благодаря небольшим размерам, можно размещать прямо в каркасах подвесных потолков. Количество светильников и трансформаторов может различаться, но помните, что каждый новый трансформатор должен подключаться отдельными проводами, которые будут сходиться в распределительной коробке.

Располагать трансформаторы следует на расстоянии не менее 20 см от источников тепла, при этом не рекомендуется превышать длину выходящих из трансформатора проводов более чем на 2-2,5 метра. Такое расположение может повлиять на яркостные характеристики галогенных ламп.

Люстра с пультом управления – роскошь или удобство?

Осветительные приборы с пультом ДУ – это самые современные разработки, в которые уже включены управляющие элементы. Такая люстра избавит вас от необходимости выбираться из-под теплого одеяла, чтобы потушить свет в спальне и поможет избежать случайных ударов об углы и стены при возвращении к кровати в полной темноте.

Люстры с пультом не требуют дополнительных знаний при установке, ведь их монтаж не отличается от подключения других источников света. Крепление такой люстры происходит по одному из описанных выше способов, а управлять освещением позволит уже встроенный контроллер.

При этом не рекомендуется избавляться от настенного выключателя, ведь каждый наверняка испытал на себе, сколько времени иногда занимают поиски пульта от телевизора и неоднократные возвращения из очередного похода в магазин без новых батареек.

подготовка, подключение люстр с разным количеством ламп, техника безопасности

Электричество небезопасно. Поэтому вопрос, как подключить люстру, может стать жизненно важным, если нет возможности вызвать электрика. От правильной установки зависит длительность эксплуатации осветительного прибора и благополучие жильцов квартиры.

Знания об устройстве и сборке светильника помогут не допустить роковой ошибки. Тщательное изучение и применение советов оградят от проблем и сделают вашу жизнь светлее.

Схема подключения люстры.

Содержание:

• 1 Необходимая подготовка
  • 1.1 Провод заземления
  • 1.2 Фазы и ноль
• 2 Подключаем люстру к одинарному и двойному выключателям
  • 2.1 С 2 лампами
  • 2.2 С 3 лампами
  • 2.3 С 5 лампами
• 3 Подключение галогенной люстры с пультом или без
• 4 Переделываем люстру, рассчитанную на одинарный выключатель, под двойной выключатель
• 5 Частые ошибки
  • 5.1 Неправильное подключение двойного выключателя
  • 5.2 Подключение нулевого провода вместо фазного
  • 5.3 Неправильная схема подключения нулевого провода люстры
• 6 Техника безопасности

Необходимая подготовка

Начинать работу надо с изучения основ электрики. Для начала повторите правила электробезопасности. Затем поставьте достижимую цель. Это может быть подключение галогенной люстры или простой, с 1 рожком или несколькими, с заземлением или без, к однофазной или двухфазной проводке.

Определив цели, переходите к изучению инструкций по выбранному направлению. Электропроводка современных зданий сильно отличается от установленной в старых постройках. Количество кабелей на потолке для установки люстры, их назначение и способность мастера определить маркировку имеют значение для дальнейшей работы.

Провод заземления

Современные правила градостроения требуют наличия заземления во всех новых зданиях. Поэтому 3 конца кабеля на потолке не означают, что перед вами трехфазная сеть. 1 из них может быть заземлением, его тон — желто-зеленый.

Если на вашей люстре есть провод такого цвета, то он предназначен для заземления. При отсутствии на электроприборе подобного кабеля оголенное заземление на потолке надо тщательно изолировать. В противном случае может произойти короткое замыкание.

Фазы и ноль

Определившись с заземлением, уточняем назначение прочих проводов. Их может быть 2 или 3. Какой-то 1 из них — обязательно ноль, остальные 1 или 2 находятся под напряжением. Современные технологии облегчают труд электриков и помогают сразу отличить ноль от фазы. Контрастный цвет решает эту задачу. Но бывает, что проводка вся белая, тогда разбираться в ней придется самостоятельно.

В этом случае следует применить контрольное оборудование — индикаторную отвертку. При касании ей контакта с напряжением индикатор загорается сигнальным маячком. Предварительно проверьте, включен ли автомат на щитке электрообеспечения квартиры или дома.

Надежный способ определить фазы — это использование специального тестера. На приборе включите вольтметр, выставьте значение — не менее 220В. Затем, держа щупы за ручки, попеременно прикасайтесь к разным парам проводов. Будьте внимательны, чтобы случайно не дотронуться рукой до металлических частей щупа во избежание поражения электрическим током. Если стрелка не движется, значит найдены обе фазы, а третий провод — нулевой. При соединении щупа с ним прибор покажет 220В. Отметьте ноль цветной изолентой или маркером.

Подключаем люстру к одинарному и двойному выключателям

Схема подключения к двойному выключателю.

Разобравшись с проводами, переходите к следующему этапу, который зависит от вида выключателя, установленного в помещении. Возможны 2 варианта: двухклавишный и одинарный. Следует задействовать 1 клавишу, а вторую можно проигнорировать.

Для подсоединения одинарного выключателя нулевой кабель соединяем с каждой лампой. Затем провода под напряжением также ведем к источникам света. При таком варианте после нажатия клавиши загораются все лампочки.

Теперь рассмотрим разные способы подсоединения двойного выключателя. Они зависят от количества рожков в осветительном приборе.

С 2 лампами

При подключении люстры с 2 рожками ноль подводят к обеим лампочкам, а обе фазы — по 1 на каждый рожок. В этом случае при нажатии на 1-ю клавишу загорится 1 лампочка, а на 2-ю — другая.

Соединение проводов необходимо производить с помощью специальных клеммников, это современное требование электробезопасности. В таком случае достаточно 1 детали. На первой клемме соединяем ноль, на второй — фазы, а на третьей — землю (если такой кабель предусмотрен для установки светильника в этой комнате).

С 3 лампами

При подключении трехрожковой люстры провода надо распределить таким образом: 1-ю фазу крепите к первому и второму рожкам, а 2-ю фазу — к третьему. Ноль присоедините ко всем 3 рожкам. При нажатии 1-й клавиши загораются 2 лампочки, при нажатии 2-й — третья лампа.

Для работы понадобится соединитель с 4 клеммами или 3, если нет заземления. Внимательно следите за расположением проводов от люстры. Не соединяйте между собой концы разных цветов во избежание короткого замыкания.

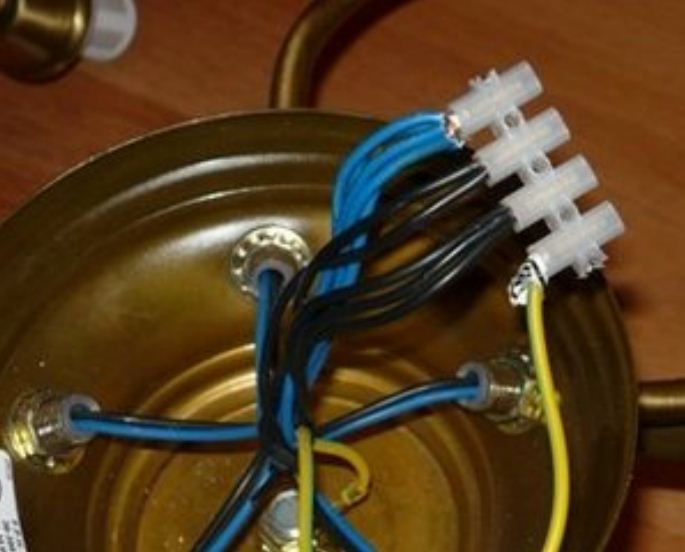

С 5 лампами

Самый вариативный набор подключений у пятирожковой люстры. 1-й вариант — 4 на 1, 2-й способ — 3 на 2. В первом случае 1-ю фазу присоединяем к каждому из 4 рожков, а 2-ю — к пятому. Во втором — 1-ю фазу подводим к каждому из 3 рожков, а 2-ю — к четвертому и пятому. Нулевой кабель ведем ко всем соединениям.

Как и в предыдущем случае, фазы разделяем по разным клеммам. Следите за надежностью крепления болтов соединений и за расположением внутри крепежа. Если скручиваете их вместе, то можно пропаять оловом. В этом случае срок службы узлов будет дольше.

Подключение галогенной люстры с пультом или без

Галогенные лампы работают от низкого напряжения, поэтому прямое подключение к сети в 220В выведет прибор из строя. Такие светильники оснащены специальным оборудованием. Трансформаторы и блоки питания входят в комплект прибора. При покупке следует проверять наличие всех запчастей для лампы, чтобы потом не пришлось решать дополнительные задачи.

Галогенная люстра, оборудованная пультом, имеет блок управления, который монтируется внутри светильника. От него отходят 3 кабеля. 1 из них — это антенна, ее нельзя подключать к электросетям. А 2 других служат для подачи тока. Их нужно через клеммник надежно прикрепить к кабелям электропроводки. Фазы к 1-й клемме, а ноль — ко 2-й. Если есть заземление, то его присоединяйте к 3-й клемме.

При отсутствии пульта подсоединение люстры к блоку питания, входящему в комплект поставки, производится по такому же принципу. Не следует электропровода разных цветов совмещать друг с другом. При закреплении концов кабелей аккуратно заправляйте их внутрь клеммовых соединителей. Даже тонкий прут металлической оплетки может привести к выходу прибора из строя, если коснется другой металлической детали светильника.

Схема подключения люстры с пультом

Переделываем люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Любитель антиквариата может столкнуться с проблемой подсоединения светильника к двухфазному выключателю. Старые люстры не всегда укомплектованы нужными проводами. Эту проблему можно устранить с помощью паяльника. Для начала разберитесь с устройством осветительного прибора.

Разделите один из проводов на отдельные жилки, ведущие к рожкам люстры. От каждого рожка должно отходить по 2 кабеля. Они все соединяются в 2 выходные клеммы. Если этого сделать не удается, следует отсоединить 1 из проводов от рожков, который вы хотите подвести ко второму выключателю и припаять отдельные кабели.

Когда все готово, скрепите новые концы проводов и получите 3 контакта для подключения к двойному выключателю. Их промаркируйте изолентой или краской. Возьмите соединитель с 4 клеммами и скрепите ноль с кабелем, где скручены концы от всех рожков. Затем контакт с 1-й фазой соедините с 1 из свободных концов, а 2-ю фазу с — другим. Нельзя совмещать их между собой. Применяя эту схему, вы получите желаемое: при нажатии на 1-ю клавишу будет 1 вариант освещения, при нажатии на 2-ю — другой.

Частые ошибки

Невнимательность часто приводит к проблемам. Иногда упущенная мелочь может стать источником неприятностей. Поэтому следует внимательно читать инструкции и точно их выполнять. Прежде чем включать прибор, обязательно проверьте правильность и надежность всех соединений.

Многие ошибки часто совершают начинающие электрики-самоучки. Необходимо обратить внимание на некоторые из таких недочетов:

Неправильное подключение двойного выключателя

Не разобравшись, какой кабель с чем соединять, начинающий мастер может перепутать провода и скрепить их неправильно. В результате прибор не будет включаться или выйдет из строя. Поэтому следует внимательно изучать схему соединения и точно ее исполнять.

Маркируйте все провода, чтобы не допустить подмены или ошибки. Хорошо изолируйте незадействованные концы. Используйте в работе специальные приборы для поиска фаз и нулевого кабеля.

Подключение нулевого провода вместо фазного

Если после включения прибора в сеть отключился домовой счетчик и погас свет, значит произошло короткое замыкание по причине соединения фазы с нулем. Чтобы устранить ошибку, необходимо отключить светильник от сети и внимательно просмотреть схему сборки.

Когда погрешность будет найдена, исправьте ее и только после этого повторите попытку включить электроприбор.

Неправильная схема подключения нулевого провода люстры

Иногда трудно определить, который из кабелей от плафона подсоединять к нулю. Часто там присутствует провод, который содержит в себе концы от всех лампочек. К нему нельзя подключать кабель с напряжением, это приведет к короткому замыканию. Чтобы такого не произошло, сразу маркируйте этот провод и соединяйте его только с нулевым кабелем сети.

Техника безопасности

С правилами техники безопасности следует ознакомиться до начала работы с электропроводами. Лучший способ избежать проблем — это пригласить специалиста для подсоединения осветительного прибора.

Если этот вариант недоступен и вы решаете приступить к работе сами, тогда необходимо соблюдать следующие пункты:

• не трогать оголенные кабели, расположенные на потолочной плите;
• при подсоединении люстры к основной проводке отключить входные автоматы на домовом щитке;
• тщательно изолировать оголенные сечения проводов;
• внимательно изучить инструкцию прибора и следить за ее выполнением;
• нельзя допускать детей к месту работы;
• не делать исправлений при включенном рубильнике;
• при использовании тестометра следить, чтобы не касаться металлических частей прибора при соединении его с проводами;
• при поражении электрическим током немедленно его отключить, для этого желательно работать с напарником.

Применяя полученные знания, можно избежать многих проблем и долго наслаждаться ярким освещением. Вдвойне приятно, если светильник собран своими руками.

электрика — Замена люстры, сколько ламп она может поддерживать?

ChrisF совершенно прав; Вам следует беспокоиться не о количестве лампочек, а о том, какую нагрузку они оказывают на цепь.

Крис покрыл номера Великобритании, поэтому я буду придерживаться США. Большинство цепей освещения / приборов в новых домах рассчитаны на 120 В, 15 А, при этом некоторые ответвления должны быть на 20 А, а другие могут быть усилены до 20 А в соответствии с конструкцией или спросом. . Поскольку Вт = Вольт * Ампер, максимальная мощность цепи на 15 А составляет 1800 Вт, а схема на 20 А — 2400 Вт. Это до срабатывания выключателя; при проектировании цепей и выборе освещения вы не должны превышать 80% от этого, чтобы избежать ложных отключений из-за переходных перегрузок. Таким образом, в цепи на 15 А не должно быть нагрузки более 1440 Вт одновременно, а в цепи на 20 А не должно быть более 1920 Вт.

Таким образом, чтобы рассчитать «запасную» мощность вашей цепи, возьмите номинальную силу тока цепи, умножьте ее на рабочее напряжение «однофазной» мощности в вашей юрисдикции (120 В для большей части Северной Америки, 220–240 В). для Европы, Африки и большей части Азии, 100 В в Японии), затем умножьте на 80% (0,8). Теперь вычтите 120 Вт для каждого светильника в цепи, кроме того, который вы заменяете (это из эмпирического правила, согласно которому не более 12 ламп в одной цепи на 15 А), и 160 Вт для каждой розетки (из другого правила). большой палец с указанием не более 9розетки на одну цепь 15А). Текущие правила США не одобряют использование цепи как для освещения, так и для розеток, но по состоянию на конец 80-х это было вполне приемлемо в США и до сих пор выполнимо практически везде (в доме такого старого, как ваш, с таким количеством рук людей в проводке). , кто знает, что конкретная схема может питать). Остаток — это резервная мощность этой цепи, и общая мощность лампочек в вашем новом светильнике не должна превышать ее.

Мощность вашего светильника рассчитывается аналогичным образом; умножьте вольты (120 для США) на максимальный номинальный ток каждой розетки в светильнике. Это позволит вам (или будущему домовладельцу), не зная фактической мощности набора лампочек, которые вы вставили ранее, просто купить то, что, по словам патронов, они будут поддерживать. Хотя вы можете уменьшить мощность используемых вами ламп (13 Вт в виде свечи вместо 25 Вт или 40 Вт) и включить диммер, чтобы уменьшить фактическую потребляемую мощность светильника, не очень хорошая идея использовать светильник, который будет взорвите цепь, если вы загрузили ее на полную мощность.

Если цепь будет перегружена вашим новым светильником (или уже есть, с ним или без него), вы можете сделать одно из двух; модернизируйте существующую схему или разделите часть этой схемы на новую. В обоих случаях, вероятно, потребуется, чтобы электрик вышел, чтобы выполнить подключение к панели (НЕ ПРИКАСАЙТЕСЬ к проводам за выключателями панели или предохранителями самостоятельно; начиная с самого низкого уровня серьезности, вы можете быть оштрафованы местной юрисдикцией, аннулировать вашу страховку дома. политика, разожги огонь или убей себя).

Теперь, если вашему дому больше 100 лет, скорее всего, в нем все еще есть блок предохранителей, и в нем может быть даже проводка с ручкой и трубкой. Здесь следует учитывать особые соображения; предохранители могут быть всего 5А, а K&T рассчитан на максимальный ток 10А. Опять же, НИКОГДА не перегружайте цепь, даже если предохранитель подходит; именно так случаются электрические пожары, особенно с K&T. Изменения количества цепей или рейтинга конкретной цепи могут быть дорогостоящими, поскольку изменение проводки, не соответствующей нормам, без приведения ее в соответствие с нормами является незаконным. Это означает замену K&T на Romex, замену блока предохранителей на панель выключателя, установку собственных выключателей и розеток (с 2011 года все розетки должны быть защищены от несанкционированного доступа, даже если у вас нет детей, розетки во «влажных» помещениях, таких как ванные комнаты и кухни должны быть GFCI, а наружные розетки должны быть атмосферостойкими) и т. д. и т.п. Это наихудший сценарий, но в доме от 1912 вполне возможно, что для увеличения мощности этого нового светильника может потребоваться замена электропроводки во всем доме, чтобы привести его в соответствие с текущим кодом NEC2011.

Люстра Winslow 19,75″ на 5 ламп, никель

КОЛЛЕКЦИЯ WINSLOW

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

44030NI (матовый никель)

КОЛЛЕКЦИЯ УИНСЛОУ

9Показана рекомендованная производителем розничная цена 0019 * (долл. США). Розничная цена может варьироваться.

44030NI (матовый никель)

---

Люстра Winslow 19,75 «5 ламп имеет классический вид с отделкой из матового никеля и прозрачным стеклом с засечками. Люстра Winslow идеально подходит для нескольких эстетических сред, включая традиционные и переходные.

---

ОТДЕЛКА: матовый никель

матовый никель Старая бронза Черный

Люстра Winslow 5 отличается матовым никелевым покрытием и прозрачным стеклом с засечками. В нем используется светодиодная лампа средней мощности 75 Вт (макс.) или эквивалентная, а его размеры составляют 19,75 дюйма в ширину и 16 дюймов в высоту.

• Сталь и прозрачное стекло
• Вмещает пять ламп среднего размера E26 мощностью до 75 Вт, эквивалентных
• Можно устанавливать стеклом вверх или вниз.
• Комплектация: Монтажный ремень, крепежные винты для ремня, шестигранные гайки, ниппель, винтовая муфта, петля, навес, проволочные гайки, (5) стеклянный экран и цепь. Лампы не включены.

Инструкции по очистке:

Перед очисткой отключите электропитание. Очищайте металлические детали мягкой тканью, смоченной слабым раствором жидкого мыла. Протрите и отполируйте очень мягкой сухой тканью. Ни при каких обстоятельствах нельзя использовать полироль для металла, так как ее абразивный характер может повредить защитное покрытие, нанесенное на металлические детали. Никогда не мойте стеклянные абажуры в автоматической посудомоечной машине. Вместо этого застелите раковину полотенцем и наполните ее теплой водой и мягким жидким мылом. Вымойте стекло мягкой тканью, ополосните и вытрите насухо.

Гарантия на внутреннее освещение	Вид

Совместимые аксессуары

Цепь стандартного калибра 36 дюймов, матовый никель

9Показана рекомендованная производителем розничная цена 0019 * (долл. США). Розничная цена может варьироваться.

Также в этой коллекции

Люстра Winslow™ 9 Light Black

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Люстра Winslow™ 3 Light Black

9Показана рекомендованная производителем розничная цена 0019 * (долл. США). Розничная цена может варьироваться.

Мини-люстра Winslow™ 3 Light, черная

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Мини-кулон Winslow™ 1 Light, черный

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Бра Winslow 1 Light Black

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Winslow 2 Светильник туалетный, черный

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Winslow 3 Light Светильник туалетный, черный

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Winslow™ 1 Light Semi Flush Black

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Люстра Winslow™ 8 Light Black

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Winslow 4 Light Светильник туалетный, черный

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Люстра Winslow™ 5 Light Black

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Люстра Winslow™ 3 Light Матовый никель

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Люстра Winslow™ 3 Light Orb Olde Bronze®

9Показана рекомендованная производителем розничная цена 0019 * (долл. США). Розничная цена может варьироваться.

Люстра Winslow™ 8 Light Матовый никель

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Люстра Winslow™ на 8 ламп Olde Bronze®

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Winslow™ 2 Light Vanity Light Матовый никель

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Мини-люстра Winslow™ 3 Light Матовый никель

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Мини-кулон Winslow™ 1 Light Матовый никель

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Мини-люстра Winslow™ 3 Light Olde Bronze®

Указана рекомендованная производителем розничная цена ^* (долл. США). Розничная цена может варьироваться.

Winslow™ 2 Светильник для туалетного столика Olde Bronze®

Указана рекомендованная производителем розничная цена ^* (долл.
