Подключение магнитолы nissan: распиновка магнитолы ниссан тиида

Распиновка разъемов автомагнитол Nissan | Base-ex

Перейти к содержимому



Nissan PP-9940H,     Nissan PN9924U by Clarion (UK)

Nissan PN-9660H

Nissan
CLARION CK98B PN-9526U CL0065B

Nissan

Nissan CSK-9301MA

Nissan PP-9997M

Nissan ET RH (Blaupunkt BP 9349)
Nissan PP-1675H — контакты 8 и 9 поменять местами

Nissan MID LHD (Blaupunkt BP 9345)

BLAUPUNKT MICRA CD BP2346 (Nissan)
BLAUPUNKT MICRA CD BP2347 (Nissan)

Nissan (CLARION) PN-9524U

Nissan BP6350 by Blaupunkt (Portugal) (Разъем на шасси)
Nissan CK94B (CLARION) PN-9522U (Made In Malaysia)

Nissan CT020 (PN-1726M) made in Philippines (Clarion)
Данных по разводке разъема временно нет

Nissan CNA48 (PN-2344N, Clarion, made in Japan) / Данных по разводке разъема временно нет

Nissan PP-1589G (CK106) by Clarion (made in Japan) / Данных по разводке разъема временно нет

Nissan X-TRAIL

Nissan PN-1757L (Made By Clarion)

Nissan Ch440 (PP-2609T)
Nissan PP-2617V
Nissan CY25A (CLARION PN-2649N) Физически, разъем такой же. Питающие провода подходят

Nissan PN-1682M (Clarion NF-R092-B)

Nissan PN-2383D BOSE (Clarion CN 838)

Nissan PN-2804N

Nissan PN-2805N

Nissan PN-2419F

Nissan PN-2424R
Nissan CT450 PN2424M

Nissan PN-252

Nissan PN-2530H

Nissan PN-2665D-A

Nissan RM-V53GAEA

Nissan CA000(Murano)
Clarion модель № PN-2529

Nissan CN 688

Nissan CQ-EN3780AD (Teana new)
Matsushita Electric Industrial Co. Ltd.

Nissan CR 07A, CR 09B (Clarion ID№ CR 07A)

Nissan CY03E

Nissan CY06D (Qashqai) — производитель Clarion

Nissan CY11C (Qashqai) — производитель Clarion

Nissan CY13C (Qashqai) — производитель Clarion

Nissan PP-2665D-A (Сlarion)

Nissan RM-V53GAEA (Teana) — Matsushita

Nissan Усилитель 28060 СА105 Bose
Усилитель а/м MURANO, FX35. 45-производитель BOSE
модель 28060 СА105 А/М MURANO

Nissan PP-2617V

Nissan PN-9924U

Nissan PP-1675H

Nissan PW-2419F

Nissan serena

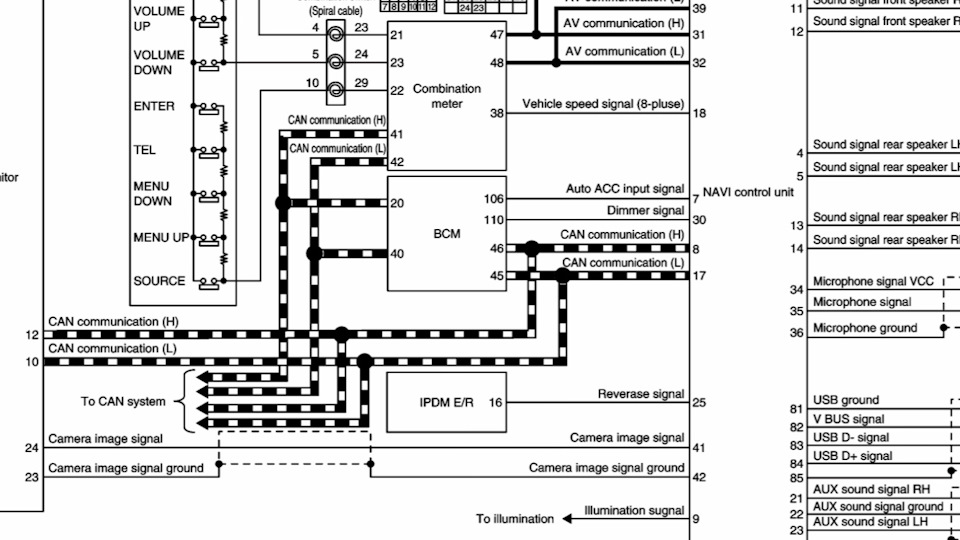

распиновка магнитолоы, камера заднего вида, мультируль.

Камера заднего видапитание звук подсветка

Установка магнитолы Nissan X Trail: подключение, как выбрать

Автор Владислав Никитович На чтение 4 мин

Содержание

1. Как установить
2. Как подключить
3. Советы по выбору

Установка магнитолы на Nissan X Trail практикуется владельцами из-за ограниченного списка функций, предоставляемых штатным оборудованием. Применение усовершенствованных устройств с сенсорным экраном упрощает управление функциями; дополнительные выходы позволяют подключать камеру заднего вида или просматривать видеоматериалы или фотоснимки.

Как установить

Перед тем как устанавливать новое оборудование, необходимо демонтировать штатное устройство:

1. Отсоединить кабель с отрицательного полюса аккумулятора.
2. Подцепить рукой центральную облицовку за нижнюю кромку с 2 сторон и плавно потянуть на себя.
3. После того как отделятся нижние фиксаторы, следует аккуратно разъединить центральные клипсы, а затем — верхние.
4. Отключить жгуты проводки от кнопок управления дополнительным оборудованием, размещенным на панели.
5. Штатное головное устройство крепится 4 шурупами под крестообразную отвертку. Отвернуть винты и выдвинуть магнитолу из посадочного гнезда; оборудование снимается вместе с контейнером для мелких предметов.
6. Поочередно снять коммутационные разъемы, расположенные на задней стенке корпуса.
7. Демонтировать боковые кронштейны, которые переносятся на устанавливаемую автомагнитолу. Детали закреплены 2 винтами с головкой типа Torx; откручивать пластиковый контейнер не требуется.

После этого требуется смонтировать крепежные кронштейны на корпус нового головного устройства. При этом необходимо контролировать вылет фронтальной панели магнитолы, которая не должна выходить за пределы пластиковой облицовки. Имеющееся прямоугольное окно рассчитано на стандартные изделия размера 2 DIN; при использовании оборудования с иной конфигурации потребуется изготовление переходной рамки.

Как подключить

Подключение неоригинальной магнитолы на Ниссан Х Трейл выполняется через переходник, который приобретается в специализированном магазине или изготавливается самостоятельно. Некоторые владельцы подсоединяют новое оборудование при помощи отдельных кабелей, оснащенных металлическим штифтом из канцелярской проволоки. Элемент вставляется в соответствующее гнездо в фишке ISO и удерживается пружинными стенками канала. Недостатком является образование продуктов коррозии на стальной направляющей, которые создают дополнительное сопротивление.

Ответная часть переходника подключается напрямую к разъему на магнитоле. Если используются отдельные провода, то они соединяются с оригинальным штекером магнитолы скруткой. Рекомендуется дополнительное усиление стыка оловянно-свинцовым припоем или обжимной трубкой. Контакты изолируются при помощи матерчатой ленты или термоусадочной гильзы. Для коммутации штатной антенны требуется специальный переходник.

Если головное устройство оборудовано тыловыми разъемами USB или AUX, то их необходимо вывести на панель приборов или в перчаточный ящик при помощи удлинительных шлейфов. Разъемы размещаются на поверхности заглушек, установленных на месте неиспользуемых кнопок управления. Применение штатных кнопок управления на руле требует коммутации с головным устройством напрямую или через специальный преобразователь сигналов. При непосредственном подключении может потребоваться доработка соединительного штекера.

На магнитолах с возможностью просмотра видео рекомендуется установка предохранительного элемента, отключающего трансляцию во время движения. Штатное устройство подключается через концевой микропереключатель, фиксирующий положение рычага стояночного тормоза. При снятии автомобиля с парковочного тормоза трансляция видеосигнала автоматически прекращается.

Применение камеры заднего обзора требует дополнительных кабелей, которые подключаются к контроллеру селектора коробки передач.

При включении заднего хода цепь замыкается, что позволяет начать трансляцию видеосигнала от камеры. Допускается коммутация головного устройства через провода питания сигнальных ламп активации задней передачи. Оба способа обеспечивают автоматическое прекращение отображения информации от камеры после начала движения вперед.

Советы по выбору

Недостатком штатных магнитол, используемых на Х Трейл, является отсутствие поддержки воспроизведения файлов MP3 и FLAC. Также имеются ограничения по коммутации внешних устройств: есть модуль беспроводной связи Bluetooth, но отсутствует разъем USB. Установка альтернативного оборудования позволяет обеспечить подключение различных внешних накопителей и проигрывателей, а также мобильных телефонов Apple или Android.

Рекомендуется установка оборудования брендов Pioneer, Sony, Prology. Применение малоизвестных китайских устройств приводит к повреждениям электронных компонентов автомобиля.

Пользователь может устанавливать головные устройства, управляемые операционными системами Android или Windows.

Такое оборудование обеспечивает расширенный набор функций, встроенный модем позволяет просматривать потоковое видео или телевизионные передачи через интернет.

Часть магнитол оснащается навигационным модулем Навител, который позволяет прокладывать маршруты движения и определять местоположение автомобиля. Штатный модем позволит скачать обновление ядра программы или дополнительные карты местности.

• Как снять магнитолу на Форд Фокус 3
• Как подключить магнитолу на ВАЗ 2107
• Установка магнитолы Лада Веста
• Установка 2дин магнитолы в Ниву 21213

Nissan

Absolute H702/7550 Жгут проводов радио, совместимый с Nissan и Infi – absoluteusa

Описание Особенности продукта Доставка + Возврат Свяжитесь с США

Абсолютный H702 / 7550 Жгут радиопроводки, совместимый с Nissan / Infinity / Suzuki 1995-2007 Power 4 Disceer

. , Scosche NN03B, Абсолют H702/7550, Raptor NI-7401

Жгут проводов для установки радиоприемника послепродажного обслуживания

Для установки радиоприемника послепродажного обслуживания. Этот жгут соединяет стереофонический жгут вторичного рынка с заводским жгутом автомобиля, обеспечивая надежное соединение с совместимостью штырьков с конкретным транспортным средством, чтобы избежать сращивания проводов. Кроме того, этот жгут проводов соответствует стандартному цветовому коду EIA, что упрощает установку. Если вы продаете свой автомобиль, просто отключите радиоприемник послепродажного обслуживания и подключите заводское радио.

Общие характеристики:

• Подключается к жгуту автомобиля на радиоприемнике
• Питание/4 динамика
• Одна 10-контактная вилка питания и одна 6-контактная вилка динамика
• Позволяет установить неоригинальную радиостанцию ​​с использованием существующей заводской проводки и разъемов
• Для некоторых автомобилей Nissan 1995–2007 годов выпуска

Соединения:

• Желтый – 12 В постоянное
• Красный – аксессуар 12 В
• Черный — матовый
• Оранжевый — диммер/подсветка приборной панели
• Зеленый — левый задний динамик (+)
• Зеленый с черной полосой Задний левый динамик (-)
• Белый — левый передний динамик (+)
• Белый с черной полосой — левый передний динамик (-)
• Фиолетовый — задний правый динамик (+)
• Фиолетовый с черной полосой — правый задний динамик (-)
• Серый — правый передний динамик (+)
• Серый с черной полосой — правый передний динамик (-)

Подходит для следующих автомобилей (подходит):

• Infiniti:
• 1991 — 2002 Г20
• 1996 — 2001 И30
• 1993 — 1997 J30
• 1990 — 1992 М30
• 1990 — 2002 Q45
• 1997 — 2002 QX4
• Ниссан:
• 1995 — 1998 200SX
• 1995 — 1998 240SX
• 2003 — 2005 350Z
• 1995 — 2005 Альтима
• 1998 — 2005 Граница
• 1995 — 2005 Максима
• 1995 — 2005 Следопыт
• 2004 — 2005 Квест
• 1995 — 2005 Сентра
• 2004 — 2005 Титан
• 2000 — 2005 Xterra

Обмен номер детали:

• Metra 70-7550
• Американ Интернэшнл NWH702
• Scosche NN03B
• Абсолют H702/7550
• Раптор NI-7401

Устройство транспортных средств:

Infiniti

• G20 1999-2003
• Г35 2003-2008
• И30 1996-1999
• И35 2002-2004
• Дж30 1993-1997
• QX4 1997-2003
• 45 квартал 1997-2002

Ниссан

• 200SX 1995-1999
• 240SX 1995-1998
• 300ZX 1995-1996
• 350Z 2003-2008
• Альтима 1995-2006
• Армада без ДЗ Климат-контроль 2004-2007
• Граница 1998-2008
• Максима 1995-2006
• Мурано 2003-2008
• Следопыт 1995-2002
• Следопыт SE 2003-2004
• Pathfinder LE 2003-2004
• Pathfinder без OEM Nav 2005-2007
• Следопыт 2008-2012
• Pathfinder S 2008-2012
• Пикап 1994-1997
• Квест 2004-2010
• Сентра 1995-2006
• Титан 2004-2007
• Xterra 2000-2008
